HUSQVARNA FC 250. LIETOŠANAS PAMĀCĪBA (2024) - 1
SATURA RĀDĪTĀJS
SATURA RĀDĪTĀJS
1
ATTĒLOJUMA LĪDZEKLIS
6
6.10
Degvielas tvertnes vāciņa
aizvēršana
18
1.1
Izmantotie simboli
6
6.11
Aukstās palaišanas poga
18
1.2
Izmantotais formatējums
6
6.12
Brīvgaitas apgriezienu skaita
regulēšanas skrūve
19
2
DROŠĪBAS NORĀDES
7
6.13
Pārslēgsvira
19
2.1
Lietošanas definīcija - paredzētais

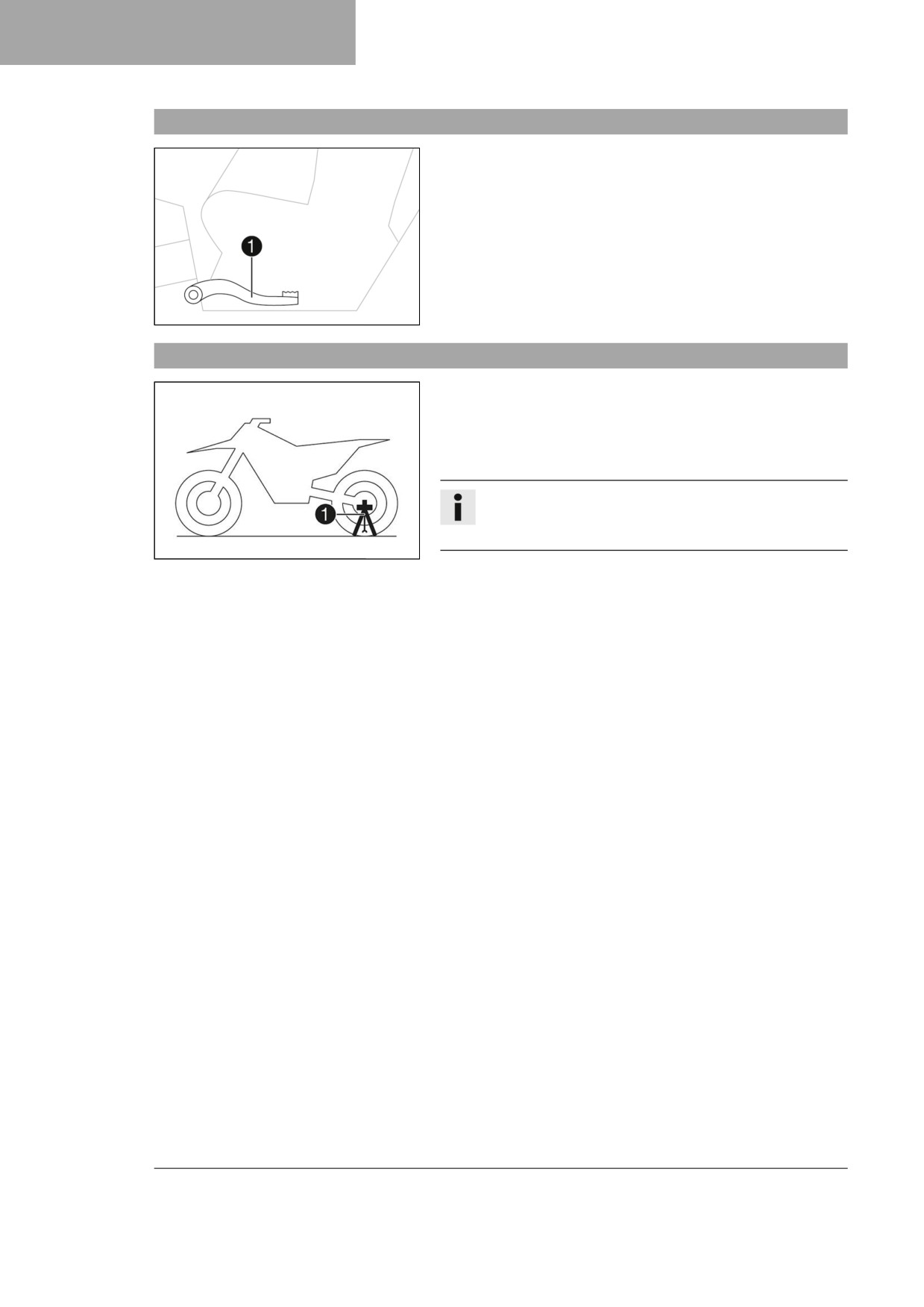

6.14
Kājas bremžu pedālis
20
lietojums
7

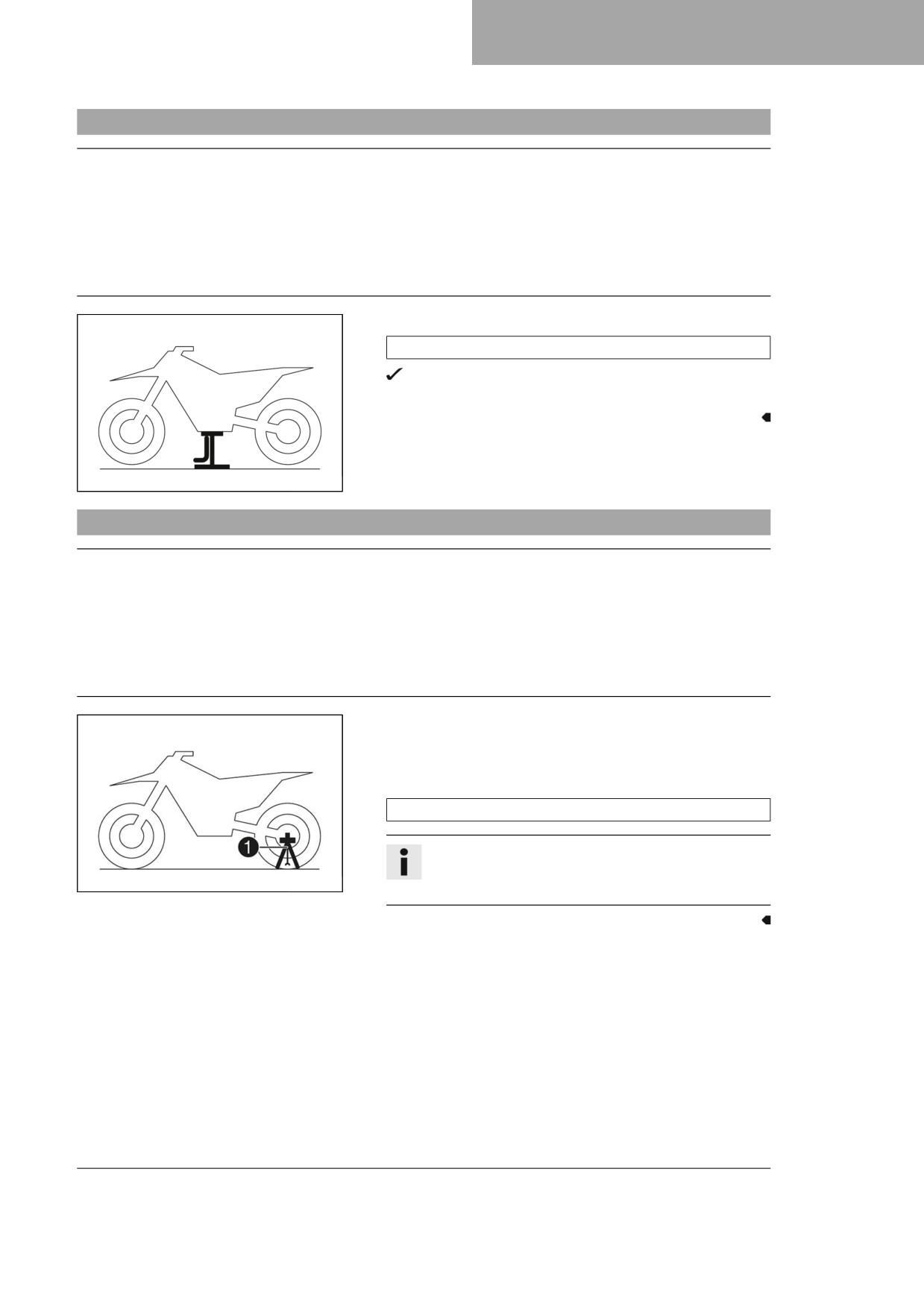

6.15
Plug-in statīvs
20
2.2
Neatbilstoša izmantošana
7
2.3
Drošības norādes
7
7
LIETOŠANAS UZSĀKŠANA
21
2.4
Apdraudējuma pakāpes un simboli
7
7.1
norādes par pirmreizējo lietošanas
2.5
Brīdinājums par manipulācijām
8
uzsākšanu
21
2.6
Droša izmantošana
8
7.2
Dzinēja piestrāde
22
2.7
Aizsargapģērbs
8
7.3
Litija jonu akumulatoru sākuma
2.8
Darba noteikumi
9
jauda zemās temperatūrās
22
2.9
Apkārtējā vide
9
7.4
Transportlīdzekļa sagatavošana
2.10
Lietošanas pamācība
9
apgrūtinātiem lietošanas
nosacījumiem
23
3
SVARĪGAS NORĀDES
10
7.5
Transportlīdzekļa sagatavošana
braukšanai sausās smiltīs
23
3.1
Ražotāja garantija, garantija
10
7.6
Transportlīdzekļa sagatavošana
3.2
Darba līdzekļi, palīgvielas
10
braukšanai slapjās smiltīs
24
3.3
Rezerves daļas, piederumi
10
7.7
Transportlīdzekļa sagatavošana
3.4
Serviss
10
braukšanai pa mitru un dubļainu
3.5
Attēli
10
segumu
24
3.6
Klientu apkalpošanas dienests
10
7.8
Transportlīdzekļa sagatavošana
braukšanai augstās temperatūrās
4
TRANSPORTLĪDZEKĻA SKATS
11
vai lēnai braukšanai
25
4.1
Transportlīdzekļa skats no
7.9
Transportlīdzekļa sagatavošana
priekšpuses pa kreisi (simbolu
zemām temperatūrām vai sniegam
25
attēlojums)
11
8
BRAUKŠANAS NORĀDĪJUMI
26
4.2
Transportlīdzekļa skats no
aizmugures pa labi (simbolu
8.1
pārbaudes un apkopes darbi pirms
attēlojums)
12
katras lietošanas uzsākšanas
26
8.2
Transportlīdzekļa iedarbināšana
26
5
SĒRIJAS NUMURI
13
8.3
Launch Control aktivizācija
27
5.1
Transportlīdzekļa identifikācijas
8.4
Saķeres kontroles aktivizācija
28
numurs
13
8.5
Iedarbināšana
28
5.2
Vadības bloka marķējums
13
8.6
Quickshifter
29
5.3
Dzinēja numurs
13
8.7
Quickshifter aktivizācija
29
5.4
Dakšas preces numurs
13
8.8
pārslēgšana, braukšana
29
5.5
Amortizatora stieņa preces numurs
14
8.9
Bremzēšana
31
6
VADĪBAS ELEMENTI
15
8.10
Apturēšana, novietošana
stāvēšanai
31
6.1
Sajūga svira
15
8.11
Transportēšana
32
6.2
Rokas bremžu svira
15
8.12
Degvielas uzpilde
32
6.3
Pagriežamais akseleratora rokturis
15
6.4
Izslēgšanas poga
15
9
APKOPES PLĀNS
34
6.5
Iedarbināšanas poga
16
9.1
Papildu informācija
34
6.6
Kombinētais slēdzis
16
9.2
Apkopes plāns
34
6.7
Kontrollampiņu pārskats
16
10
ŠASIJAS REGULĒŠANA
36
6.8
Instrumentu panelis
17
6.9
Degvielas tvertnes vāciņa
10.1
Šasijas pamatiestatījuma pārbaude
atvēršana
17
atbilstoši vadītāja svaram
36
10.2
Pneimatiskā amortizācija XACT
36
2
SATURA RĀDĪTĀJS
10.3
Amortizatora stieņa kompresijas
11.19
Priekšējā spārna montāža
59
amortizācija
37
11.20
Amortizatora stieņa demontāža
59
10.4
Amortizatora stieņa Lowspeed
11.21
Amortizatora stieņa montāža
60
kompresijas amortizācijas
11.22
Sēdekļa noņemšana
62
iestatīšana
37
11.23
Sēdekļa montāža
62
10.5
Amortizatora stieņa Highspeed
11.24
Gaisa filtra nodalījuma vāka
kompresijas amortizācijas
demontāža
63
iestatīšana
38
11.25
Gaisa filtra nodalījuma vāka
10.6
Amortizatora stieņa vilces
montāža
64
amortizācijas iestatīšana
38
11.26
Gaisa filtra demontāža
65
10.7
Aizmugures riteņa atslodzes
vērtības noteikšana
39
11.27
Gaisa filtrs un gaisa filtra nodalījuma
tīrīšana
65
10.8
Amortizācijas stieņa statiskās
11.28
Gaisa filtra montāža
66
nokares pārbaude
40
11.29
Gaisa filtra nodalījuma vāka
10.9
Amortizācijas stieņa braukšanas
nokares pārbaude
40
nostiprināšana
67
10.10
Amortizatora stieņa atsperes
11.30
Sānu vāka labajā pusē demontāža
67
nospriegojuma iestatīšana
41
11.31
Sānu vāka labajā pusē montāža
67
10.11
Braukšanas nokares iestatīšana
42
11.32
Gala klusinātāja demontāža
68
10.12
Dakšas kāju pamatiestatījuma
11.33
Gala klusinātāja montāža
68
pārbaude
43
11.34
Gala trokšņa slāpētāja stikla
10.13
Dakšas gaisa spiediena iestatīšana
43
šķiedras uzgaļa nomaiņa
68
10.14
Dakšas kompresijas amortizācijas
11.35
Degvielas tvertnes demontāža
69
iestatīšana
44
11.36
Degvielas tvertnes montāža
71
10.15
Dakšas vilces amortizācijas
11.37
Ķēdes piesārņojuma pārbaude
72
iestatīšana
45
11.38
Ķēdes tīrīšana
72

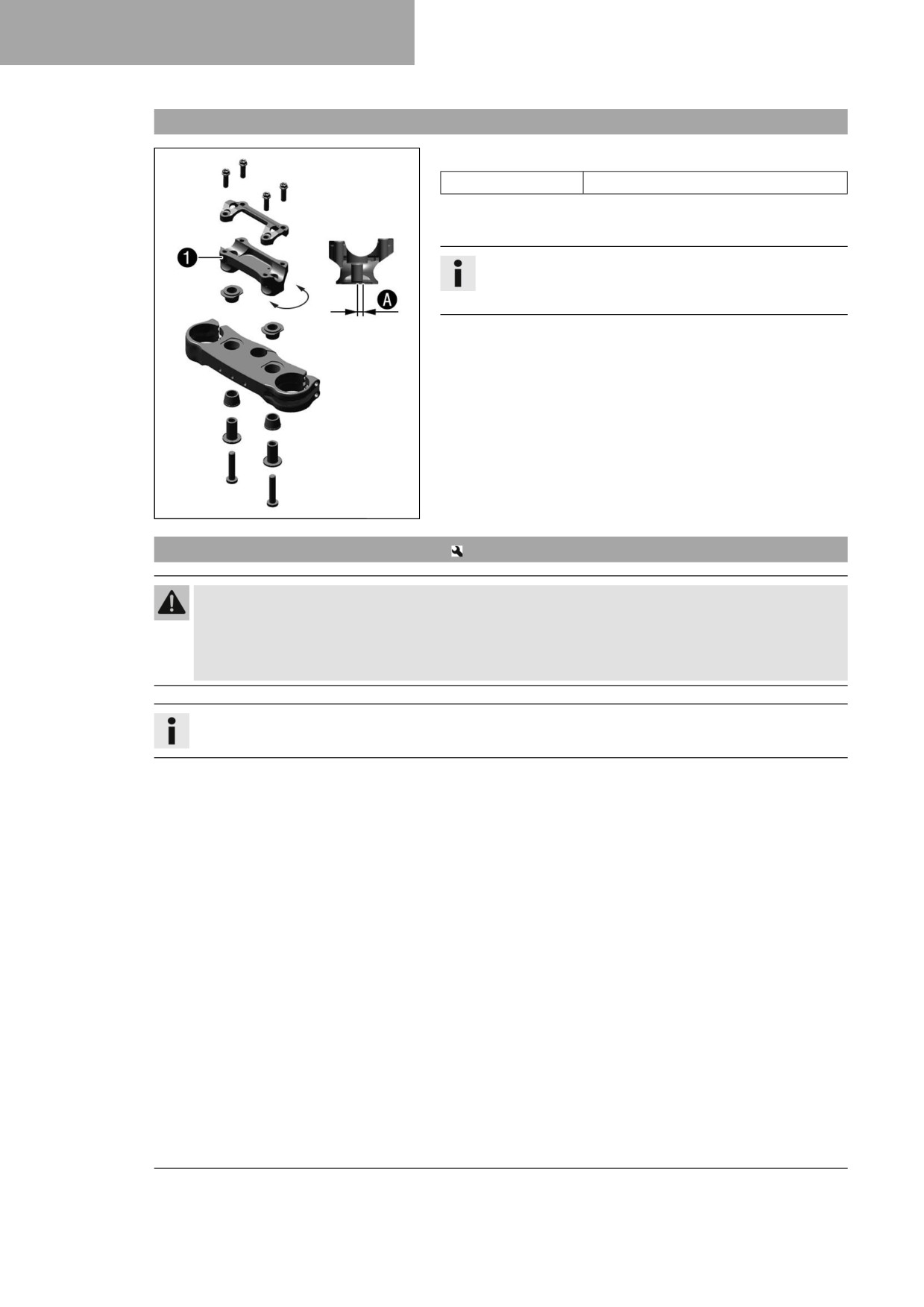

10.16
Stūres pozīcija
46
11.39
Ķēdes nospriegojuma pārbaude
73
10.17
Stūres pozīcijas iestatīšana
46
11.40
Ķēdes nospriegojuma iestatīšana
74
11
ŠASIJAS APKOPES DARBI
49
11.41
Ķēdes, ķēdes zobrata, ķēdes
mazzobrata un ķēdes vadotnes
11.1
Motocikla pacelšana ar paceļamo
pārbaude
75
stendu
49
11.42
Rāmja pārbaude
77
11.2
Motocikla noņemšana no paceļamā
11.43
Divplecu sviras pārbaude
77
stenda
49
11.44
Akseleratora Boudena troses
11.3
Dakšas kāju atgaisošana
50
novietojuma pārbaude
77
11.4
Dakšas kāju putekļu manšetu
11.45
Rokturu gumijas uzliktņu pārbaude
78
tīrīšana
50
11.46
Quickshifter programmēšana
79
11.5
Dakšas aizsarga demontāža
51
11.47
Sajūga sviras pamatpozīcijas
11.6
Dakšas aizsarga montāža
51
iestatīšana
79
11.7
Rāmja aizsarga demontāža
51
11.48
Hidrauliskā sajūga šķidruma līmeņa
11.8
Rāmja aizsarga montāža
52
pārbaude/papildināšana
79
11.9
Dakšas kāju demontāža
52
11.49
Hidrauliskā sajūga šķidruma
11.10
Dakšas kāju montāža
52
nomaiņa
80
11.11
Dakšas apakšējā kroņa
12
BREMŽU SISTĒMA
82
demontāža
53
11.12
Dakšas apakšējā kroņa montāža
54
12.1
Rokas bremžu sviras brīvgaitas
11.13
Stūres iznesuma gultņa atstarpes
pārbaude
82
pārbaude
56
12.2
Rokas bremžu sviras
pamatpozīcijas iestatīšana
82
11.14
Stūres iznesuma gultņa atstarpes
iestatīšana
57
12.3
Bremžu disku pārbaude
82
11.15
Stūres iznesuma gultņa eļļošana
57
12.4
Priekšējā riteņa bremžu šķidruma
līmeņa pārbaude
83
11.16
Starta numura plāksnes
demontāža
58
12.5
Priekšējā riteņa bremžu šķidruma
11.17
Starta numuru plāksnes montāža
58
uzpilde
84
11.18
Priekšējā spārna demontāža
58
3
SATURA RĀDĪTĀJS
12.6
Priekšējā riteņa bremžu kluču un
16.5
Brīvgaitas apgriezienu skaita
bremžu kluču stiprinājuma
iestatīšana
114
pārbaude
85
16.6
Droseļvārsta pozīcijas
12.7
Priekšējā riteņa bremžu kluču
programmēšana
115
nomaiņa
86
16.7
Pārslēgsviras pamatpozīcijas
12.8
Kājas bremžu pedāļa brīvgaitas
pārbaude
116
pārbaude
88
16.8
Pārslēgsviras pamatpozīcijas
12.9
Kājas bremžu pedāļa
iestatīšana
116
pamatpozīcijas iestatīšana
89
17
DZINĒJA APKOPES DARBI
117
12.10
Aizmugurējā riteņa bremžu
šķidruma līmeņa pārbaude
89
17.1
Degvielas sieta nomaiņa
117
12.11
Aizmugurējā riteņa bremžu
17.2
Motoreļļas līmeņa pārbaude
118
šķidruma uzpilde
90
17.3
Motoreļļas un eļļas filtra nomaiņa,
12.12
Aizmugurējā riteņa bremžu kluču un
eļļas sieta tīrīšana
118
bremžu kluču stiprinājuma
17.4
Motoreļļas uzpilde
121
pārbaude
91
12.13
Aizmugurējā riteņa bremžu kluču
18
TĪRĪŠANA, KOPŠANA
122
nomaiņa
92
18.1
Motocikla tīrīšana
122
13
RITEŅI, RIEPAS
95
19
UZGLABĀŠANA
124
13.1
Priekšējā riteņa demontāža
95
19.1
Uzglabāšana
124
13.2
Priekšējā riteņa montāža
96
19.2
Lietošanas uzsākšana pēc
13.3
Aizmugurējā riteņa demontāža
96
glabāšanas
125
13.4
Aizmugurējā riteņa montāža
97
13.5
Riepu stāvokļa pārbaude
99
20
TRAUCĒJUMMEKLĒŠANA
126
13.6
Riepu spiediena pārbaude
99
21
MIRGOJOŠAIS KODS
128
13.7
Spieķu nospriegojuma pārbaude
100
22
TEHNISKIE DATI
130
14
ELEKTROSISTĒMA
101
22.1
Dzinējs
130
14.1
12 V akumulatora demontāža
101
22.2
Dzinēja pievilkšanas griezes
14.2
12 V akumulatora montāža
102
momenti
131
14.3
12 V akumulatora uzlāde
103
22.3
Iepildes daudzumi
133
14.4
Galvenā drošinātāja nomaiņa
104
22.3.1
Motoreļļa
133
14.5
Degvielas sūkņa drošinātāja
22.3.2
Dzeses šķidrums
133
nomaiņa
105
22.3.3
Degviela
133
14.6
Diagnostikas spraudnis
106
22.4
Šasija
133
15
DZESĒŠANAS SISTĒMA
107
22.5
Elektrosistēma
134
22.6
Riepas
134
15.1
Dzesēšanas sistēma
107
22.7
Dakša
135
15.2
Pretsala aizsardzības un dzeses
22.7.1
FC 250 EU
135
šķidruma līmeņa pārbaude
107
22.7.2
FC 250 US
135
15.3
Dzeses šķidruma līmeņa
22.8
Amortizatora stienis
136
pārbaude
108
22.8.1
FC 250 EU
136
15.4
Dzeses šķidruma iztecināšana
108
22.8.2
FC 250 US
136
15.5
Dzeses šķidruma iepilde
109
22.9
Šasijas pievilkšanas griezes
15.6
Dzeses šķidruma nomaiņa
110
momenti
137
16
DZINĒJA REGULĒŠANA
111
23
DARBA VIELAS
140
16.1
Akseleratora Boudena troses
24
PALĪGVIELAS
142
atstarpes pārbaude
111
16.2
Akseleratora Boudena troses
25
STANDARTI
144
atstarpes iestatīšana
111
26
TERMINU SARAKSTS
145
16.3
Akselerācijas palielinājuma
raksturīpašību iestatīšana
112
27
SAĪSINĀJUMU SARAKSTS
146
16.4
Kartēšanas nomaiņa
114
4
SATURA RĀDĪTĀJS
28
SIMBOLU SARAKSTS
147
28.1
Dzelteni un oranži simboli
147
28.2
Zaļi un zili simboli
147
INDEKSS
148
5
1
ATTĒLOJUMA LĪDZEKLIS
1.1
Izmantotie simboli
Turpmāk skatiet noteiktu simbolu pielietojuma skaidrojumu.
Apzīmē paredzamo reakciju (piemēram, darba soļa vai funkcijas laikā).
Apzīmē negaidītu reakciju (piemēram, darba soļa vai funkcijas laikā).
Apzīmē darbus, kuru veikšanai nepieciešamas profesionālas zināšanas un tehniskā izpratne.
Jūsu drošības labad ļaujiet šos darbus veikt pilnvarotā profesionālajā Husqvarna Motorcycles
darbnīcā. Tur jūsu motocikla apkopi ar nepieciešamajiem īpašajiem instrumentiem veiks īpaši
apmācīti speciālisti.
Apzīmē norādi uz noteiktu lapu (plašāku informāciju skatiet norādītajā lapā).
Apzīmē norādi ar papildu informāciju vai padomiem.
Apzīmē pārbaudes darbības rezultātu.
Apzīmē sprieguma mērījumu.
Apzīmē strāvas mērījumu.
Norāda darbības beigas, ieskaitot iespējamos papildu darbus.
1.2
Izmantotais formatējums
Turpmāk izskaidrots izmantotais fonta formatējums.
Īpašvārds
Apzīmē īpašvārdu.
Nosaukums®
Apzīmē ar autortiesībām aizsargātu nosaukumu.
Preču zīme™
Apzīmē tirdzniecības preču zīmi.
Pasvītrotie jēdzieni
Norāda uz transportlīdzekļa tehnisko informāciju vai apzīmē terminu
sarakstā skaidrotos tehniskos terminus.
6
DROŠĪBAS NORĀDES
2
2.1
Lietošanas definīcija - paredzētais lietojums
Šis transportlīdzeklis ir projektēts un konstruēts tā, lai izturētu biežāk iespējamos apstākļus regulāru sacīkšu
laikā. Šis transportlīdzeklis atbilst pašreiz spēkā esošajiem noteikumiem un augstākās starptautiskās sporta
asociācijas kategorijām.
Informācija
Šī transportlīdzekļa lietošana atļauta tikai slēgtos ceļu posmos, ārpus publiskās satiksmes.
2.2
Neatbilstoša izmantošana
Transportlīdzekli izmantojiet tikai atbilstoši paredzētajam mērķim.
Lietojot neatbilstoši paredzētajam mērķim, ir iespējams personu apdraudējums, materiālie zaudējumi un kaitē-
jums apkārtējai videi.
Transportlīdzekļa lietošana neatbilstoši paredzētajam mērķim un lietošanas definīcijai tiek uzskatīta par neatbil-
stošu izmantošanu.
Neatbilstoša izmantošana ietver arī tādu darba vielu un palīgvielu izmantošanu, kas neatbilst attiecīgajām
izmantošanas specifikācijām.
2.3
Drošības norādes
Drošai aprakstītā izstrādājuma lietošanai, jāievēro dažas drošības norādes. Tādēļ uzmanīgi izlasiet šo pamācību
un arī pārējās piegādes komplektā iekļautās pamācības. Drošības norādes tekstā ir vizuāli izceltas un sasaistī-
tas ar attiecīgajiem punktiem.
Informācija
Labi redzamās aprakstītā izstrādājuma vietās ir piestiprinātas dažādas norāžu un brīdinājuma zīmes.
Nenoņemiet norāžu vai brīdinājuma uzlīmes. Ja tās nav pieejamas, jūs vai citas personas nevarēs identi-
ficēt apdraudējumu un gūt savainojumus.
2.4
Apdraudējuma pakāpes un simboli
Apdraudējums
Norāda uz apdraudējumu, kas, neveicot attiecīgus drošības pasākumus, izraisīs nāvi vai smagus, palie-
košus savainojumus.
Brīdinājums
Norāda uz apdraudējumu, kas, neveicot attiecīgus drošības pasākumus, iespējams, var izraisīt nāvi vai
smagus savainojumus.
Uzmanību
Norāda uz apdraudējumu, kas, neveicot attiecīgus drošības pasākumus, iespējams, var izraisīt vieglus
savainojumus.
Norāde
Norāda uz apdraudējumu, kas, neveicot attiecīgus drošības pasākumus, izraisīs ievērojamus transportlīdzekļa
bojājumus vai materiālos zaudējumus.
Norāde
Norāda uz apdraudējumu, kas, neveicot attiecīgus drošības pasākumus, izraisīs kaitējumu apkārtējai
videi.
7
2
DROŠĪBAS NORĀDES
2.5
Brīdinājums par manipulācijām
Aizliegts veikt izmaiņas klusinātāju detaļās. Tālākās darbības vai attiecīgo stāvokļu radīšana ir aizliegta ar
likumu:
1
jebkura jauna transportlīdzekļa trokšņa slāpēšanas ierīces vai detaļas noņemšana vai atvienošana pirms tā
pārdošanas vai piegādes galalietotājam vai transportlīdzekļa lietošanas laikā, izņemot servisu, remontu vai
nomaiņu; kā arī
2
transportlīdzekļa lietošana pēc tam, kad šāda ierīce vai detaļa ir noņemta vai atspējota.
Nelikumīgas manipulācijas piemēri:
1
Gala klusinātāju, deflektoru, kolektoru vai citu izplūdes gāzu sistēmas detaļu noņemšana vai caururbšana.
2
Ieplūdes sistēmas detaļu noņemšana vai caururbšana.
3
Lietošana neatbilstošā tehniskajā stāvoklī.
4
Transportlīdzekļa kustīgo daļu, izplūdes vai ieplūdes sistēmas daļu nomaiņa pret detaļām, ko nav apstip-
rinājis ražotājs.
2.6
Droša izmantošana
Apdraudējums
Nelaimes gadījuma risks Neuzmanīgs vadītājs apdraud sevi un citus.
- Neuzsāciet transportlīdzekļa lietošanu, ja esat lietojis alkoholu, narkotiskās vielas vai medikamentus.
- Neuzsāciet transportlīdzekļa lietošanu, ja fiziski vai garīgi neesat tam gatavs.
Apdraudējums
Saindēšanās draudi Izplūdes gāzes ir toksiskas un var izraisīt samaņas zudumu un nāvi.
- Dzinēja darbības laikā vienmēr nodrošiniet pietiekamu ventilāciju.
- Iedarbinot vai darbinot dzinēju slēgtā telpā, lietojiet piemērotu atgāzu nosūkšanas sistēmu.
Brīdinājums
Apdegumu risks Lietošanas laikā dažas transportlīdzekļa daļas kļūst karstas.
- Pirms transportlīdzekļa daļas nav atdzisušas, nepieskarieties izplūdes sistēmai, radiatoram, dzinē-
jam, amortizatoriem vai bremžu sistēmai.
- Pirms darbu veikšanas ļaujiet atdzist transportlīdzekļa daļām.
Transportlīdzekli izmantojiet tikai tehniski nevainojamā stāvoklī, atbilstoši paredzētajam mērķim, drošā un videi
draudzīgā veidā.
Transportlīdzekli drīkst izmantot tikai apmācītas personas.
Traucējumus, kas ietekmē drošību, nekavējoties lieciet novērst pilnvarotā profesionālajā
Husqvarna Motorcycles darbnīcā.
Ievērojiet transportlīdzeklim piestiprinātās norāžu un brīdinājuma uzlīmes.
2.7
Aizsargapģērbs
Brīdinājums
Savainojuma draudi Neuzvilkts vai bojāts aizsargapģērbs rada paaugstinātu drošības risku.
- Visos braucienos valkājiet piemērotu aizsargapģērbu, piemēram, ķiveres, zābakus, cimdus, bikses
un jaku ar aizsargiem.
- Vienmēr izmantojiet nevainojama stāvokļa aizsargapģērbu, kas atbilst juridiskajām prasībām.
Jūsu drošības labad Husqvarna Motorcycles iesaka transportlīdzekli vadīt tikai ar piemērotu aizsargapģērbu.
8
DROŠĪBAS NORĀDES
2
2.8
Darba noteikumi
Ja nav norādīts citādi, tad, veicot visas darbības, ir jāizslēdz aizdedze (modeļi ar aizdedzes atslēgu, modeļi ar
bezvadu atslēgu) vai jāaptur dzinējs (modeļi bez aizdedzes atslēgas vai bezvadu atslēgas).
Dažām darbībām ir nepieciešami īpaši instrumenti. Tie nav iekļauti transportlīdzekļa komplektācijā, taču tos var
pasūtīt, izmantojot iekavās norādīto numuru. Piemērs: gultņa novilcējs (15112017000)
Ja nav norādīts citādi, tad visām darbībām un aprakstiem ir spēkā standarta nosacījumi.
Apkārtējās vides temperatūra
20 °C
Apkārtējās vides gaisa spiediens
1 013 mbar
Relatīvais gaisa mitrums
60 ± 5 %
Detaļas, ko nevar izmantot atkārtoti (piemēram, pašfiksējošās skrūves un uzgriežņus, izplešanās skrūves,
blīvslēgus, blīvgredzenus, tapas, drošības plāksnes), montāžas laikā nomainiet pret jaunām daļām.
Dažiem skrūvju pielietojumiem ir nepieciešama skrūvju līme (piemēram, Loctite®). Lietojot, ievērojiet ražotāja
īpašās norādes.
Ja jauna detaļa jau ir aprīkota ar skrūves līmi (piemēram, Precote®), tad nav nepieciešamības uzklāt papildu
skrūvju līmes kārtu.
Notīriet un pārbaudiet nodilumu detaļām, kas pēc demontāžas tiek izmantotas atkārtoti. Nomainiet bojātas vai
nodilušas detaļas.
Pēc remonta vai servisa beigām pārliecinieties par transportlīdzekļa lietošanas drošību.
2.9
Apkārtējā vide
Atbildīga jūsu motocikla izmantošana novērš iespējamas problēmas vai konfliktus. Lai motobraukšanu droši
turpinātu arī nākotnē, nodrošiniet likumam atbilstošu motocikla lietošanu, apkārtējās vides saudzēšanu un
ņemiet vērā citu personu tiesības.
Utilizējot lietoto eļļu, citus darba un palīgmateriālus, kā arī vecās detaļas, ievērojiet attiecīgās valsts likumdo-
šanu un direktīvas.
Motocikliem netiek piemērota ES direktīva par nolietotu transportlīdzekļu likvidēšanu, tādēļ nolietoto motociklu
likvidēšanai nav pieejams atsevišķs tiesiskais regulējums. Pilnvarotais Husqvarna Motorcycles izplatītājs jums
labprāt palīdzēs.
2.10
Lietošanas pamācība
Pirms uzsākt pirmo braucienu, uzmanīgi un pilnībā izlasiet šo lietošanas pamācību. Lietošanas pamācība
apkopo lielu daudzumu informācijas un padomus, kas atvieglos vadību, lietošanu un apkopi. Tikai šādi jūs
uzzināsiet, kā transportlīdzekli vislabāk pielāgot jūsu vajadzībām un kā sevi pasargāt no traumām.
Ieteikums
Saglabājiet šo lietošanas pamācību jūsu gala ierīcē, lai nepieciešamības gadījumā to varētu lasīt katrā
laikā.
Sazinieties ar pilnvaroto Husqvarna Motorcycles izplatītāju, ja vēlaties uzzināt papildu informāciju par transpor-
tlīdzekli vai lasīšanas laikā rodas neskaidrības.
Lietošanas pamācība ir svarīga transportlīdzekļa sastāvdaļa. Pārdošanas gadījumā jaunajam īpašniekam lieto-
šanas pamācība ir jālejupielādē atkārtoti.
Lietošanas pamācību var lejupielādēt vairākas reizes, izmantojot QR kodu vai piegādes sertifikāta saiti.
Lietošanas pamācība papildus ir pieejama arī lejupielādei pie jūsu pilnvarotā Husqvarna Motorcycles izpla-
tītāja un Husqvarna Motorcycles tīmekļa vietnē. Tāpat jūs no pilnvarotā Husqvarna Motorcycles izplatītāja varat
pasūtīt arī drukātu kopiju.
Starptautiskā Husqvarna Motorcycles tīmekļa vietne: www.husqvarna-motorcycles.com
9
3
SVARĪGAS NORĀDES
3.1
Ražotāja garantija, garantija
Apkopes plānā norādītie darbi jāveic tikai profesionālā Husqvarna Motorcycles darbnīcā un
jāapstiprina Husqvarna Motorcycles Dealer.net, pretējā gadījumā tiek zaudētas visas garantijas tiesības.
Ražotāja garantija nav spēkā, ja bojājumi vai ar tiem saistītie secīgie bojājumi ir radušies manipulāciju un/vai
transportlīdzekļa pārveidošanas rezultātā.
3.2
Darba līdzekļi, palīgvielas
Norāde
Apkārtējās vides apdraudējums Nepareiza degvielas lietošana apdraud apkārtējo vidi.
- Neļaujiet degvielai iekļūt gruntsūdeņos, augsnē vai kanalizācijas sistēmā.
Darba līdzekļus un palīgvielas lietojiet saskaņā ar lietošanas pamācību un specifikāciju.
3.3
Rezerves daļas, piederumi
Lai nodrošinātu savu drošību, izmantojiet tikai Husqvarna Motorcycles apstiprinātas un/vai ieteiktas rezerves
daļas un piederumus un uzstādiet šos elementus pilnvarotā profesionālajā Husqvarna Motorcycles darbnīcā.
Husqvarna Motorcycles neuzņemas atbildību par citiem produktiem un ar tiem saistītajiem zaudējumiem.
Dažu rezerves daļu un piederumu preču numuri attiecīgajā aprakstā ir norādīti iekavās. Pilnvarotais
Husqvarna Motorcycles izplatītājs labprāt jums sniegs konsultācijas.
Jaunākos Husqvarna Motorcycles tehniskos piederumus atradīsiet pie pilnvarotā Husqvarna Motorcycles izpla-
tītāja un Husqvarna Motorcycles tīmekļa vietnē.
Starptautiskā Husqvarna Motorcycles tīmekļa vietne: www.husqvarna-motorcycles.com
3.4
Serviss
Netraucētas darbības un priekšlaicīgas nolietošanās novēršanas priekšnosacījums ir lietošanas pamācībā
norādīto dzinēja un šasijas servisa, apkopes un regulēšanas darbu veikšana. Nepareizi noregulēta šasija var
izraisīt šasijas komponentu bojājumus un lūzumus.
Transportlīdzekļa izmantošana apgrūtinātos nosacījumos, piemēram, smiltīs, uz mitra, putekļaina vai dubļaina
ceļa/apvidū var ievērojami palielināt detaļu, piemēram, transmisijas, bremžu sistēmas, gaisa filtra vai amor-
tizācijas komponentu nodilumu. Tāpēc detaļu pārbaude vai nomaiņa var būt nepieciešama jau pirms nākamā
servisa intervāla sasniegšanas.
Obligāti ievērojiet norādītos piestrādes laikus un servisa intervālus. To precīza ievērošana ievērojami paildzinās
jūsu motocikla darbmūžu.
Nobraukuma un laika intervālu gadījumā izšķirošā ir pirmā vērtība, kas stājas spēkā.
3.5
Attēli
Pamācībā attēlotās ilustrācijas daļēji iekļauj īpašo aprīkojumu.
Dažas daļas var būt demontētas vai nebūt attēlotas, lai nodrošinātu pēc iespējas labāku attēlojumu un skaid-
rojumu. Attiecīgajam aprakstam ne vienmēr ir obligāti nepieciešama demontāža. Lūdzu, ņemiet vērā teksta
norādes.
3.6
Klientu apkalpošanas dienests
Ja jums ir jautājumi par transportlīdzekli vai Husqvarna Motorcycles, pilnvarotais Husqvarna Motorcycles izpla-
tītājs jums labprāt sniegs konsultāciju.
Pilnvaroto Husqvarna Motorcycles izplatītāju sarakstu varat skatīt Husqvarna Motorcycles tīmekļa vietnē.
Starptautiskā Husqvarna Motorcycles tīmekļa vietne: www.husqvarna-motorcycles.com
10
TRANSPORTLĪDZEKĻA SKATS
4
4.1

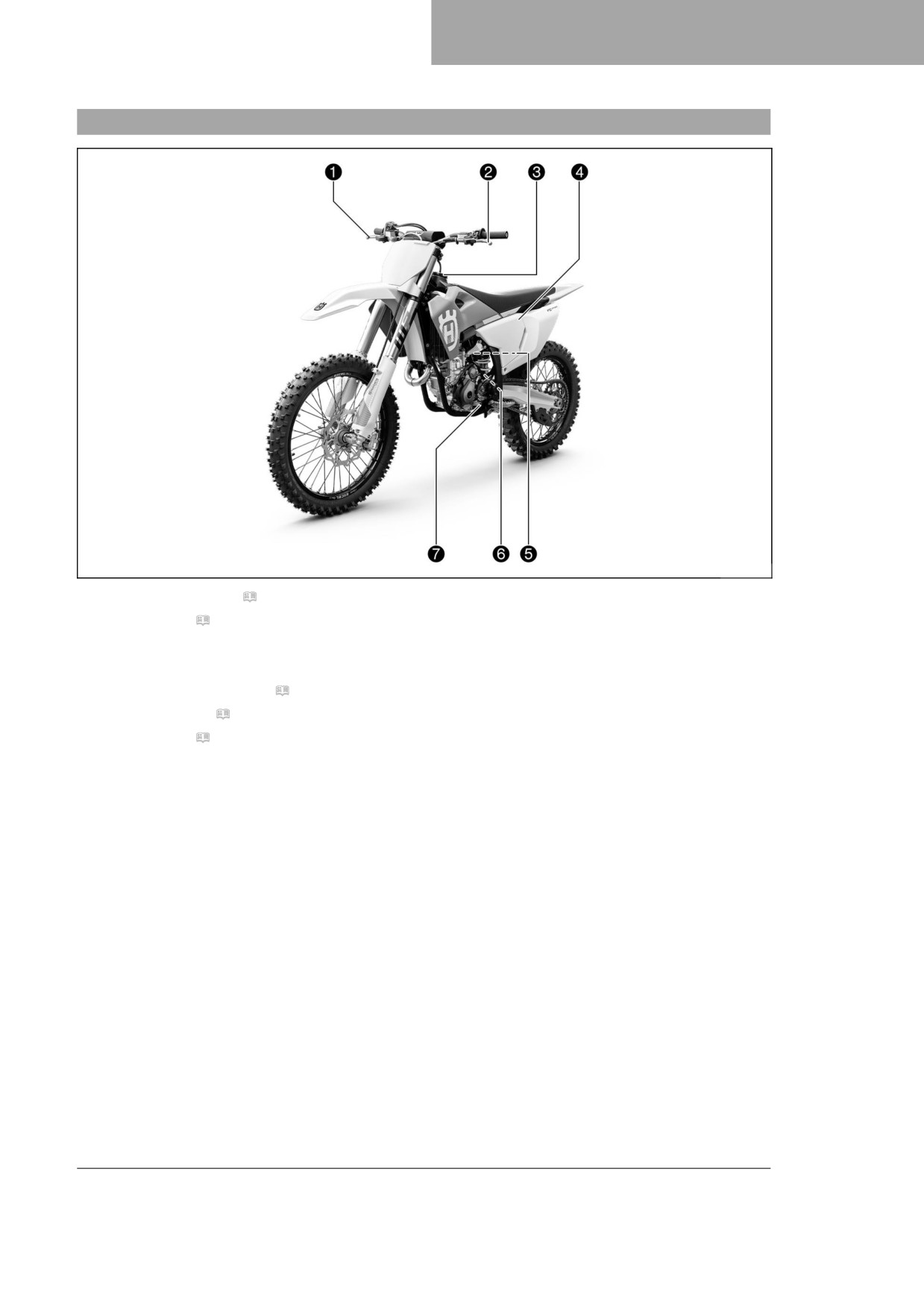

Transportlīdzekļa skats no priekšpuses pa kreisi (simbolu attēlojums)
T04406-10
1 Rokasbremžusvira(Lpp.15)
2 Sajūgasvira(Lpp.15)
3 Degvielastvertnesvāciņš
4 Gaisafiltranodalījumavāks
5 Aukstāspalaišanaspoga(Lpp.18)
6 Dzinējanumurs(Lpp.13)
7 Pārslēgsvira(Lpp.19)
11
4
TRANSPORTLĪDZEKĻA SKATS

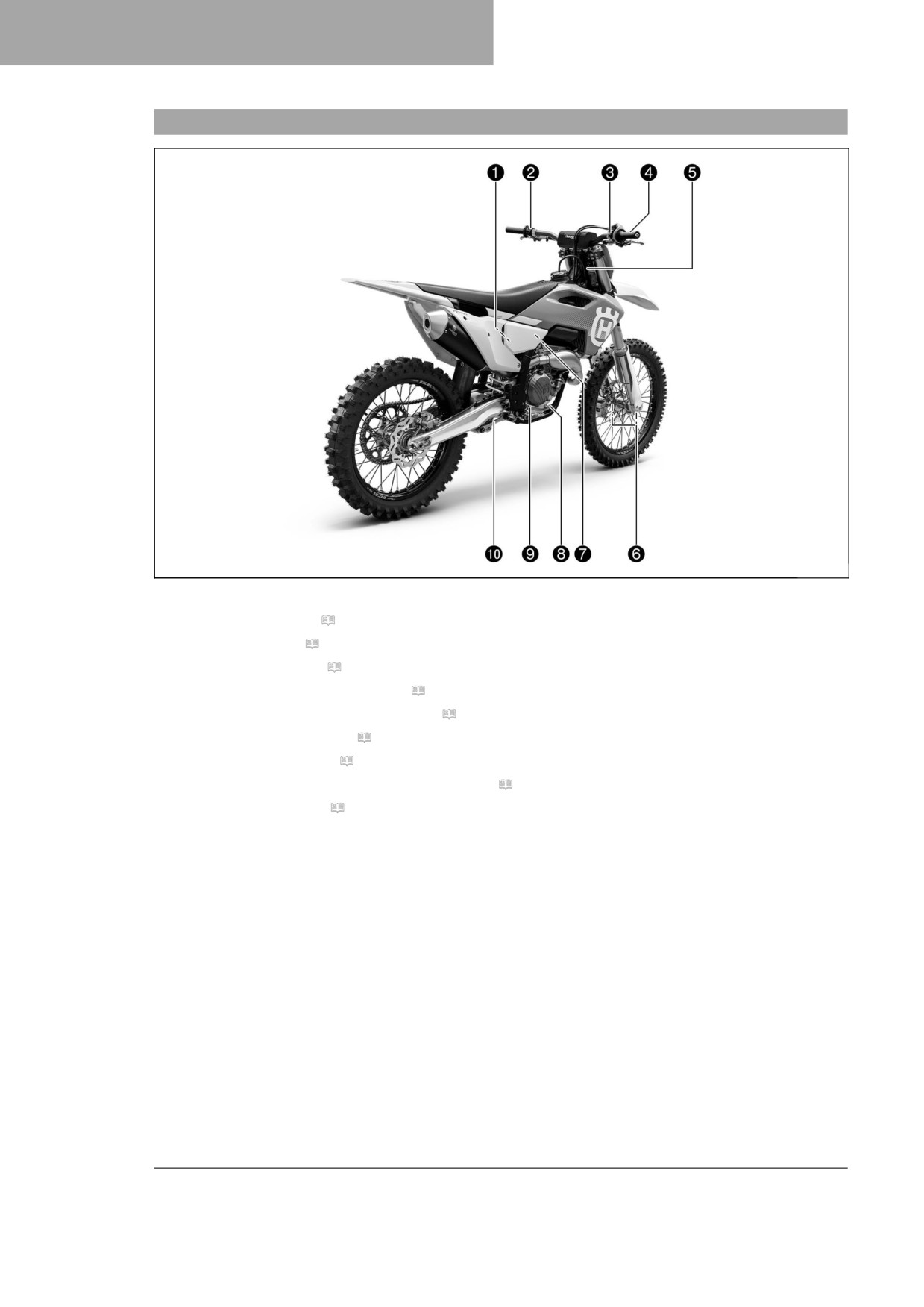

4.2
Transportlīdzekļa skats no aizmugures pa labi (simbolu attēlojums)
T04407-10
1 Amortizācijasstieņaspiedienapakāpesiestatījums
2 Kombinētaisslēdzis(Lpp.16)
3 Izslēgšanaspoga(Lpp.15)
3 Iedarbināšanaspoga(Lpp.16)
4 Pagriežamaisakseleratorarokturis(Lpp.15)
5 Transportlīdzekļaidentifikācijasnumurs(Lpp.13)
5 Vadībasblokamarķējums(Lpp.13)
6 Dakšasprecesnumurs(Lpp.13)
7 Brīvgaitasapgriezienuskaitaregulēšanasskrūve(Lpp.19)
8 Kājasbremžupedālis(Lpp.20)
9 Motoreļļasskatstikliņš
bk Amortizatorastieņavilcespakāpesiestatījums
12

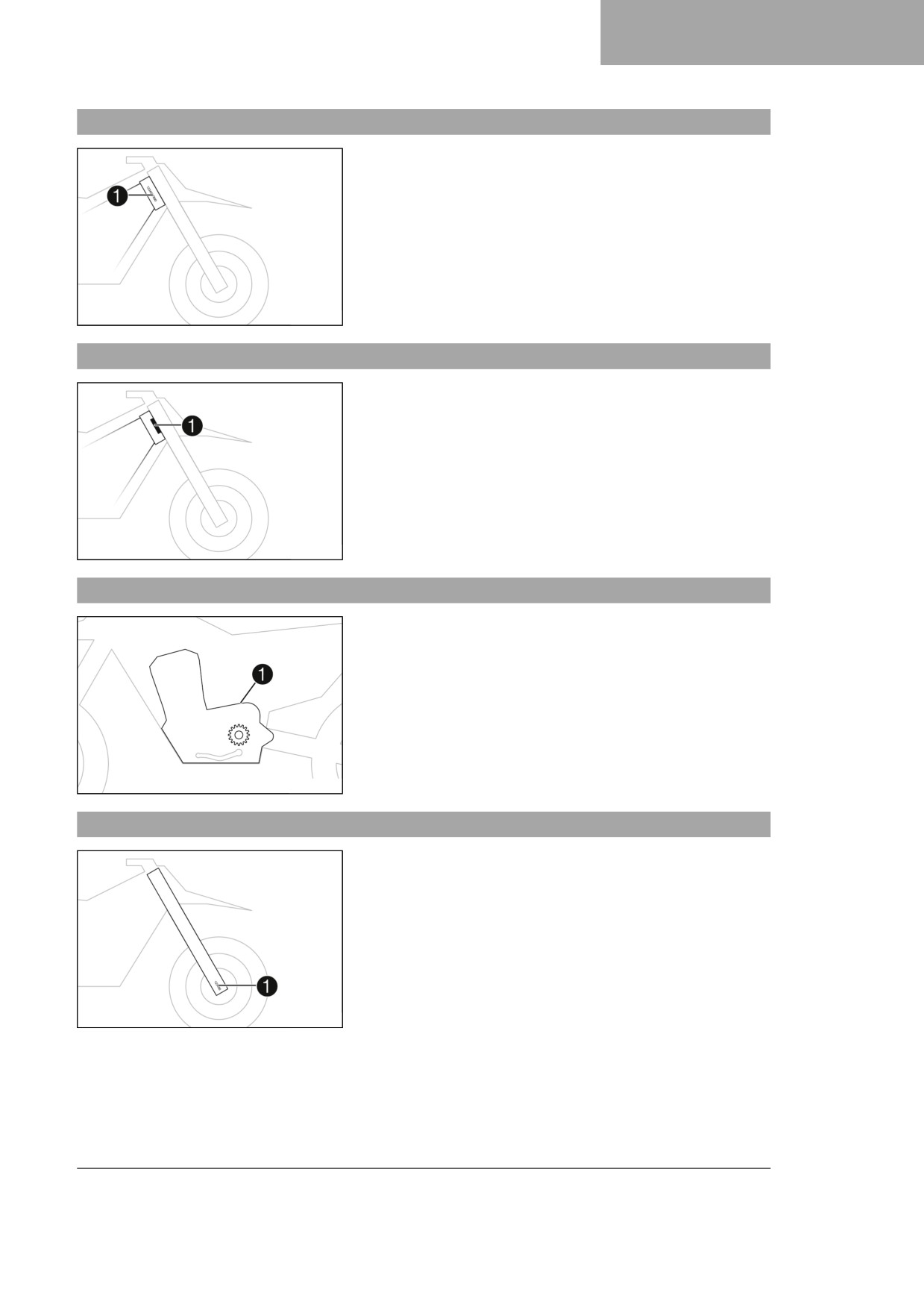

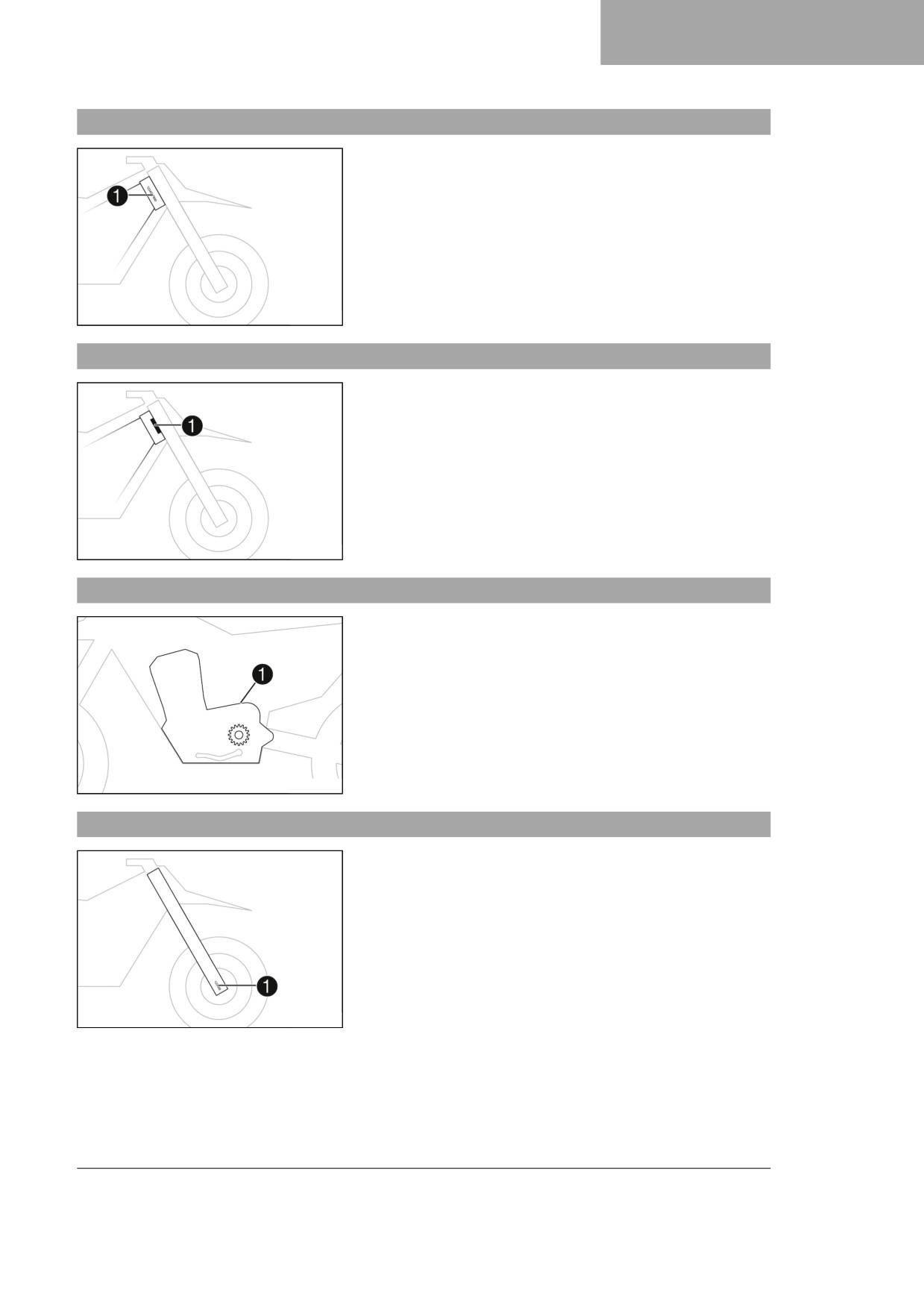

SĒRIJAS NUMURI
5
5.1
Transportlīdzekļa identifikācijas numurs
Transportlīdzekļa identifikācijas numurs 1 ir iespiests uz vadī-
bas bloka.
401945-10
5.2
Vadības bloka marķējums
Vadības bloka marķējums 1 atrodas vadības bloka priekšpusē.
401946-10
5.3
Dzinēja numurs
Dzinēja numurs 1 ir iespiests tā kreisajā pusē virs ķēdes
mazzobrata.
H01047-10
5.4
Dakšas preces numurs
Dakšas preces numurs 1 ir iespiests dakšas iekšpusē.
401947-10
13
5
SĒRIJAS NUMURI
5.5
Amortizatora stieņa preces numurs
Amortizatora stieņa preces numurs 1 ir iespiests amortizatora
stieņa augšdaļā.
F03756-10
14
VADĪBAS ELEMENTI
6
6.1
Sajūga svira
Sajūga svira 1 atrodas stūres kreisajā pusē.
Sajūgs tiek darbināts hidrauliski un noregulēts automātiski.
F03647-10
6.2
Rokas bremžu svira
Rokas bremžu svira 1 atrodas stūres labajā pusē.
Rokas bremžu sviru izmanto, lai iedarbinātu priekšējā riteņa
bremzi.
J00077-10
6.3
Pagriežamais akseleratora rokturis
Pagriežamais akseleratora rokturis 1 atrodas stūres labajā
pusē.
J00076-10
6.4
Izslēgšanas poga
Izslēgšanas poga1 atrodas stūres labajā pusē.
Iespējamie stāvokļi
• Izslēgšanas poga pamatpozīcijā - Šajā pozīcijā aizdedzes
ķēde ir savienota, dzinēju var iedarbināt.
• Izslēgšanas poga nospiesta - Šajā stāvoklī aizdedzes
ķēde ir pārtraukta, dzinēja darbība apstājas, apturētu dzinēju
nevar iedarbināt.
F03650-11
15
6
VADĪBAS ELEMENTI
6.5

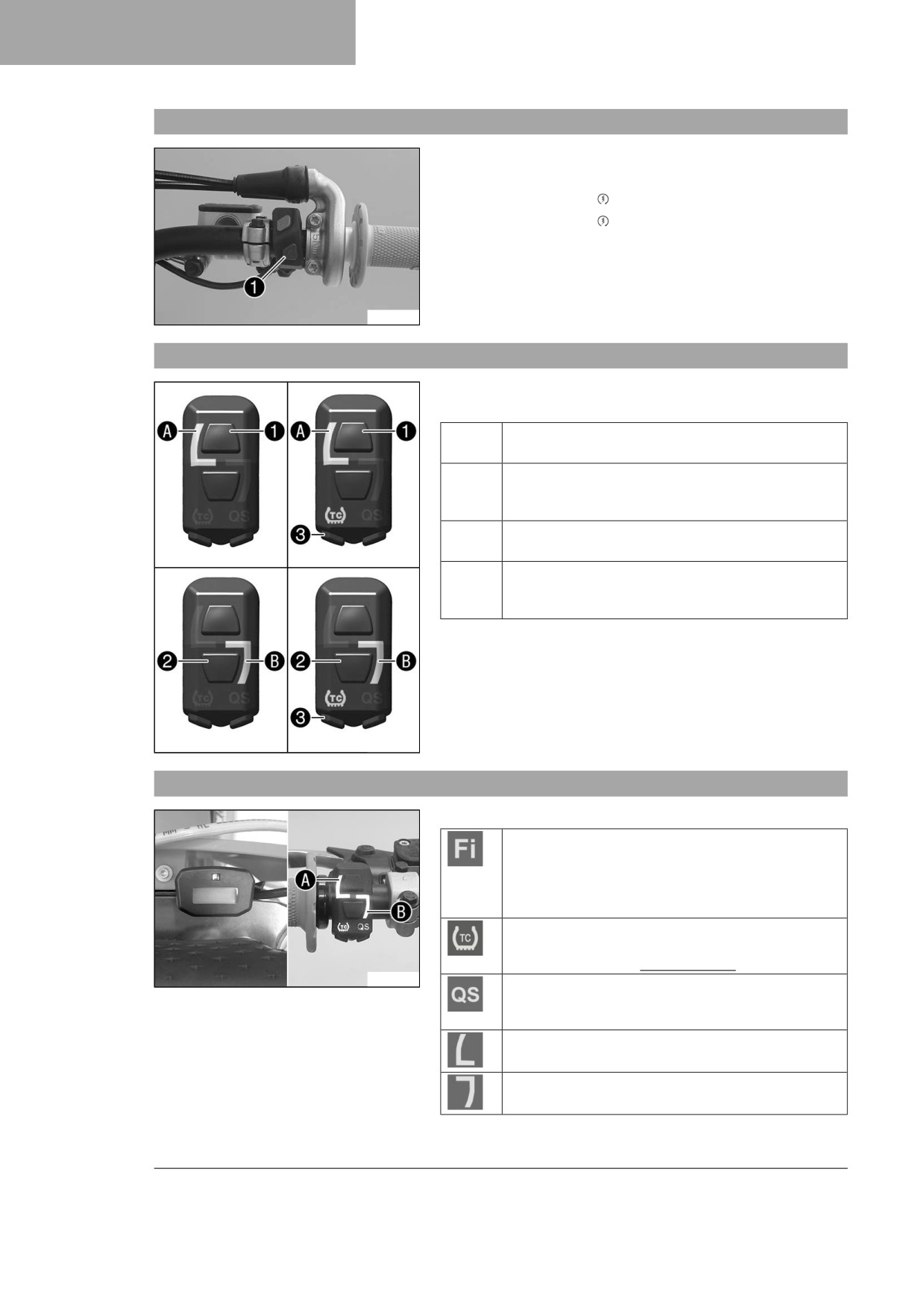

Iedarbināšanas poga
Iedarbināšanas poga 1 atrodas stūres labajā pusē.
Iespējamie stāvokļi
• Iedarbināšanas poga pamatpozīcijā
• Iedarbināšanas poga nospiesta - Šajā pozīcijā tiek aktivi-
zēts startera motors.
F03650-10
6.6
Kombinētais slēdzis
Kombinētais slēdzis atrodas stūres kreisajā pusē.
Iespējamie stāvokļi
1
STANDARD - Ja deg kontrollampiņa A, ir aktivizēta
STANDARD kartēšana.
1 TC
STANDARD ar TC - Ja deg kontrollampiņa A un TC
kontrollampiņa, ir aktivizēta STANDARD kartēšana ar
saķeres kontroli.
2
ADVANCED - Ja deg kontrollampiņa B, ir aktivizēta
ADVANCED kartēšana.
2 TC
ADVANCED ar TC - Ja deg kontrollampiņa B un TC
kontrollampiņa, ir aktivizēta ADVANCED kartēšana ar
saķeres kontroli.
Dzinēja raksturvērtības var mainīt ar kombinētā slēdža
taustiņu 1 un taustiņu 2.
Saķeres kontroli var aktivizēt ar kombinētā slēdža TC
taustiņu 3.
Ar kombinēto slēdzi papildus var aktivizēt arī Launch Control un
Quickshifter.
F03761-10
6.7
Kontrollampiņu pārskats
Iespējamie stāvokļi
Kļūdainas darbības kontrollampiņa deg/mirgo oranžā
krāsā - OBD ir konstatējusi transportlīdzekļa elektro-
nikas kļūdainu darbību. Kļūdainas darbības kontrol-
lampiņa deg arī tad, ja ir aktivizēta saķeres kontrole
un sāk darboties apgriezienu skaita ierobežotājs.
TC kontrollampiņa deg oranžā krāsā - TC ir aktīvs
vai pašreiz veic regulēšanu. TC kontrollampiņa
mirgo, ja ir aktivizēts Launch Control.
F03758-10
QS kontrollampiņa deg zilā krāsā - Tiek aktivizēts
Quickshifter. QS indikators mirgo, ja tiek program-
mēts Quickshifter.
Kontrollampiņa A deg baltā krāsā - STANDARD
kartēšana ir aktivizēta.
Kontrollampiņa B deg zaļā krāsā - ADVANCED kar-
tēšana ir aktivizēta.
16
VADĪBAS ELEMENTI
6
6.8

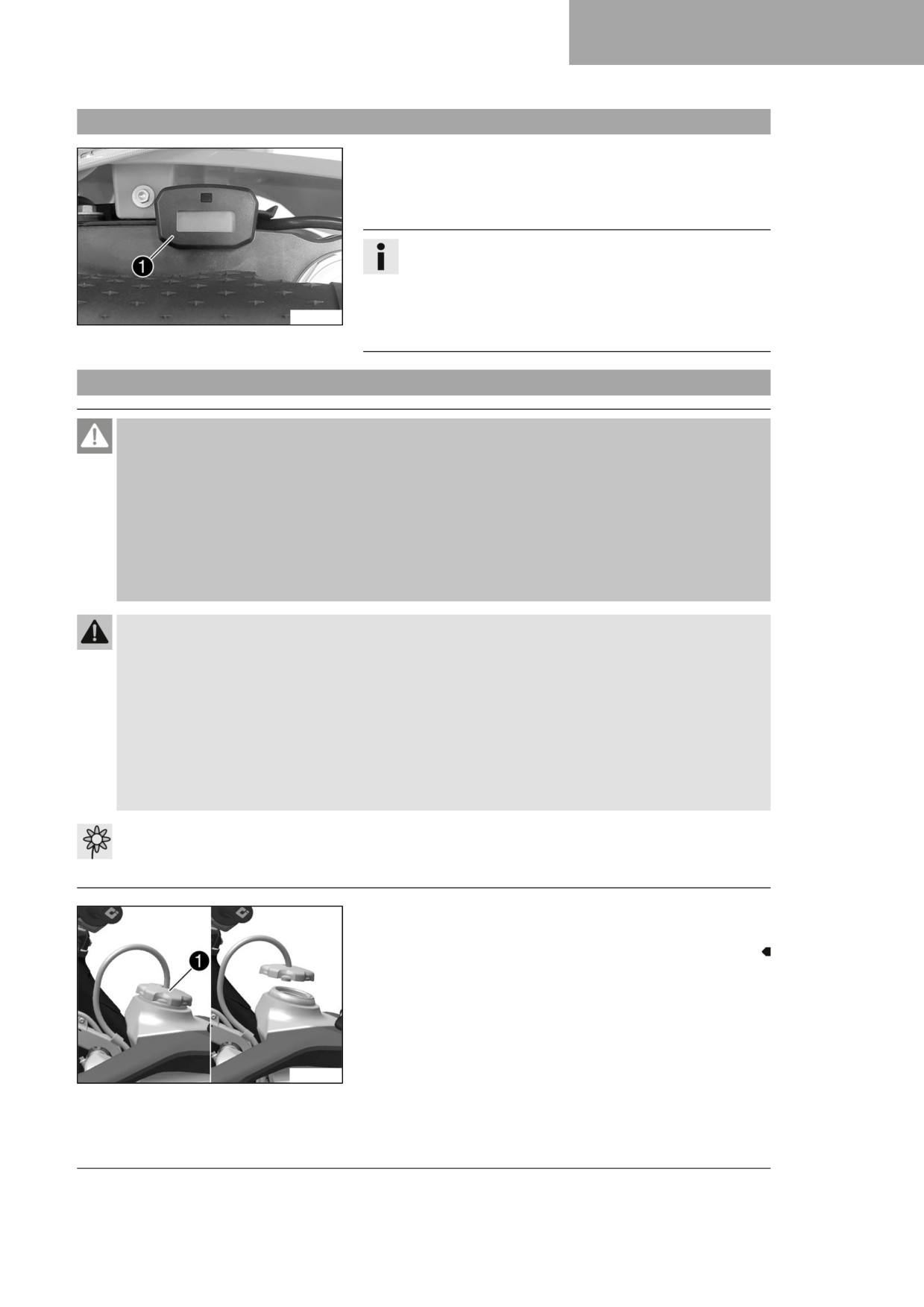

Instrumentu panelis
Instrumentu panelis 1 ir uzstādīts pirms stūres.
Instrumentu panelī ir redzamas dzinēja kopējās darba stundas.
Darba stundu uzskaite tiek sākta brīdī, kad tiek iedarbināts dzi-
nējs un tiek pārtraukta brīdī, kad dzinējs tiek apturēts.
Informācija
Instrumentu paneļa datus nevar dzēst vai iestatīt.
Darba stundu skaitītājs tiek aktivizēts brīdī, kad ir pievie-
nots diagnostikas rīks.
F03765-10
Pirms ilgākām diagnostikas sesijām atvienojiet stundu
skaitītāju aiz numura plāksnes.
6.9
Degvielas tvertnes vāciņa atvēršana
Apdraudējums
Ugunsgrēka draudi Degviela ir viegli uzliesmojoša.
Uzsilstot tvertnē esošā degviela izplešas, un, ja tvertne ir pārpildīta, var izplūst.
- Neuzpildiet transportlīdzekli atvērtas liesmas vai aizsmēķētas cigaretes tuvumā.
- Uzpildot degvielu, apturiet dzinēju.
- Pārliecinieties, ka degviela nav izlijusi, jo īpaši uz transportlīdzekļa karstajām daļām.
- Nekavējoties noslaukiet izlijušo degvielu.
- Ievērojiet degvielas uzpildes norādījumus.
Brīdinājums
Saindēšanās draudi Degviela ir kaitīga veselībai.
- Neļaujiet degvielai iekļūt acīs vai nokļūt uz ādas un apģērba.
- Degvielas norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.
- Neieelpojiet degvielas tvaikus.
- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.
- Ja degviela ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta palīdzību.
- Nomainiet apģērbu, ja uz tā ir izlijusi degviela.
- Degvielu uzglabājiet piemērotā tvertnē, atbilstoši noteikumiem un bērniem nepieejamā vietā.
Norāde
Apkārtējās vides apdraudējums Nepareiza degvielas lietošana apdraud apkārtējo vidi.
- Neļaujiet degvielai iekļūt gruntsūdeņos, augsnē vai kanalizācijas sistēmā.
- Grieziet degvielas tvertnes vāciņu 1 pretēji pulksteņa
rādītāju virzienam un noņemiet to, paceļot augšup.
A01172-10
17
6
VADĪBAS ELEMENTI

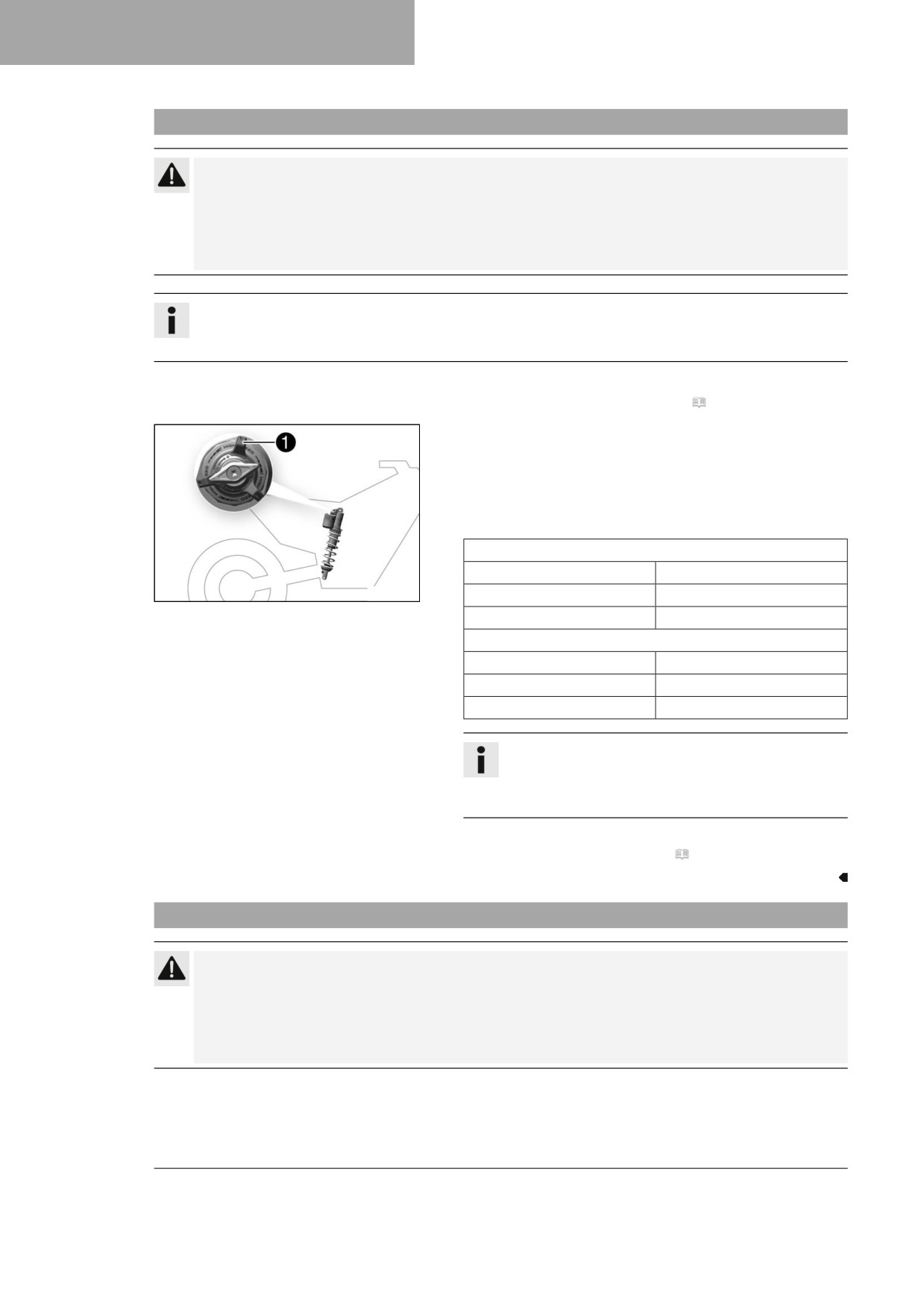

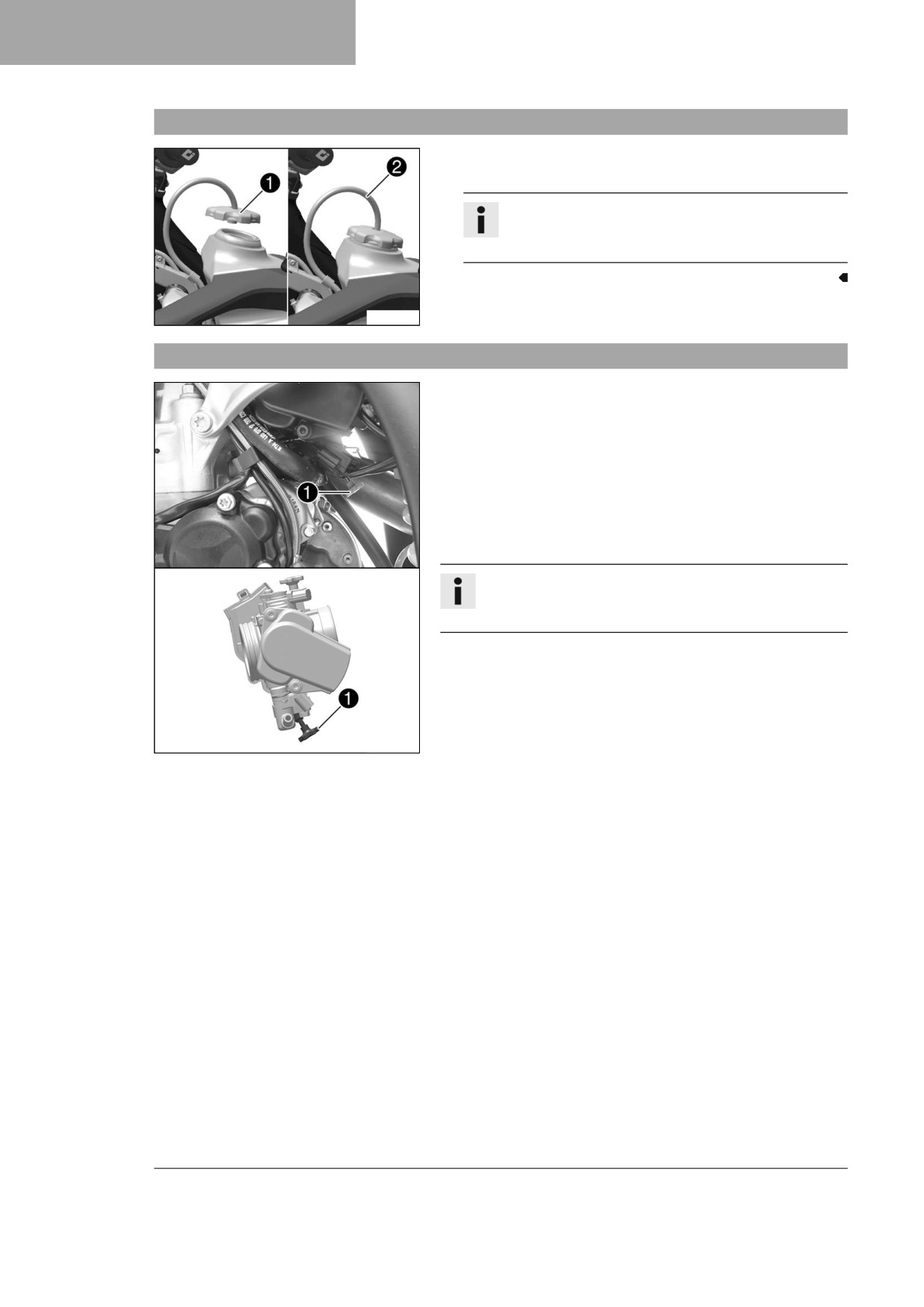

6.10
Degvielas tvertnes vāciņa aizvēršana
- Uzlieciet degvielas tvertnes vāciņu 1 un pagrieziet to pulk-
steņa rādītāju virzienā, līdz degvielas tvertne ir cieši noslēgta.
Informācija
Degvielas tvertnes atgaisošanas cauruli 2 uzstādiet
tā, lai tā nesalocītos.
A01173-10
6.11
Aukstās palaišanas poga
Aukstās palaišanas poga 1 atrodas droseļvārsta korpusa apak-
špusē.
Elektroniskā degvielas iesmidzināšana palielina iesmidzināša-
nas laiku, ja dzinējs ir auksts un apkārtējā temperatūra ir zema.
Nospiežot aukstās palaišanas pogu, dzinējam tiek piegādāts
papildu skābeklis, kas nepieciešams, lai sadedzinātu palielinātu
degvielas daudzumu.
Pēc īsas pagriežamā akseleratora roktura pagriešanas un atlaiša-
nas vai pagriešanas uz priekšu aukstās palaides poga atgriežas
sākuma pozīcijā.
Informācija
Pārbaudiet, vai aukstās palaišanas poga ir atgriezusies
pamatpozīcijā.
Iespējamie stāvokļi
• Aktivizēta aukstās palaišanas poga - Aukstās palaišanas
poga ir nospiesta līdz atdurei.
• Aukstās palaišanas poga ir deaktivizēta - Aukstās palaiša-
nas poga ir pamatpozīcijā.
A01062-10
18
VADĪBAS ELEMENTI
6
6.12
Brīvgaitas apgriezienu skaita regulēšanas skrūve
Droseļvārsta korpusa brīvgaitas iestatījums ievērojami ietekmē
iedarbināšanas procesu, stabilu brīvgaitas apgriezienu skaitu un
reakciju uz akseleratora roktura pagriešanu.
Dzinēju ar pareizi iestatītu brīvgaitas apgriezienu skaitu ir vieglāk
iedarbināt nekā dzinēju ar nepareizi iestatītu brīvgaitas apgrie-
zienu skaitu.
Brīvgaitas apgriezienu skaits tiek regulēts ar brīvgaitas apgrie-
zienu skaita regulēšanas skrūvi 1.
Griežot brīvgaitas apgriezienu skaita regulēšanas skrūvi pulk-
steņa rādītāju virzienā, brīvgaitas apgriezienu skaits palielinās.
Griežot brīvgaitas apgriezienu skaita regulēšanas skrūvi pretēji
pulksteņa rādītāju virzienam, brīvgaitas apgriezienu skaits sama-
zinās.
A01063-10
6.13
Pārslēgsvira
Pārslēgsvira1 ir uzstādīta dzinēja kreisajā pusē.
401950-10
Pārnesumu pozīciju varat skatīt attēlā.
Neitrālā vai brīvgaitas pozīcija atrodas starp 1. un 2. pārnesumu.
401950-13
19
6
VADĪBAS ELEMENTI
6.14
Kājas bremžu pedālis
Kājas bremžu pedālis 1 atrodas pirms labās kājas balsta.
Kājas bremžu pedāli izmanto, lai aktivizētu aizmugurējā riteņa
bremzi.
401956-10
6.15
Plug-in statīvs
Plug-in statīva 1stiprinājums atrodas izņemamās ass kreisajā
pusē.
Plug-in statīvu izmanto motocikla novietošanai.
Motocikla transportēšanas laikā Plug-in stends tiek izmantots kā
dakšas bloķētājs.
Informācija
Pirms braukšanas noņemiet Plug-in statīvu.
Plug-in statīva stiprinājumos var nofiksēt instrumentus.
H02629-10
20
LIETOŠANAS UZSĀKŠANA
7
7.1
norādes par pirmreizējo lietošanas uzsākšanu
Apdraudējums
Nelaimes gadījuma risks Neuzmanīgs vadītājs apdraud sevi un citus.
- Neuzsāciet transportlīdzekļa lietošanu, ja esat lietojis alkoholu, narkotiskās vielas vai medikamentus.
- Neuzsāciet transportlīdzekļa lietošanu, ja fiziski vai garīgi neesat tam gatavs.
Brīdinājums
Savainojuma draudi Neuzvilkts vai bojāts aizsargapģērbs rada paaugstinātu drošības risku.
- Visos braucienos valkājiet piemērotu aizsargapģērbu, piemēram, ķiveres, zābakus, cimdus, bikses
un jaku ar aizsargiem.
- Vienmēr izmantojiet nevainojama stāvokļa aizsargapģērbu, kas atbilst juridiskajām prasībām.
Brīdinājums
Nokrišanas risks Dažādi riepu profili uz priekšējā un aizmugurējā riteņa ietekmē braukšanas īpašības.
Dažādi riepu profili var ievērojami apgrūtināt transportlīdzekļa kontroli.
- Pārliecinieties, ka priekšējā un aizmugurējie riteņa riepas protektora raksts ir vienāds.
Brīdinājums
Nelaimes gadījuma risks Neatbilstošs braukšanas veids ietekmē braukšanas īpašības.
- Braukšanas ātrumu pielāgojiet šosejas apstākļiem un jūsu braukšanas prasmēm.
Brīdinājums
Nelaimes gadījuma risks Transportlīdzeklis nav paredzēts pasažiera pārvadāšanai.
- Nepārvadājiet pasažieri.
Brīdinājums
Nelaimes gadījuma risks Pārkaršanas gadījumā bremžu sistēma pārstāj darboties.
Ja kājas bremžu pedālis netiek atbrīvots, bremžu kluči nepārtraukti rada berzi.
- Noņemiet kāju no kāju bremzes pedāļa, ja nevēlaties bremzēt.
Brīdinājums
Nelaimes gadījuma risks Braukšanas īpašības ietekmē kopējais svars un ass slodzes.
- Nepārsniedz maksimālo atļauto kopējo masu vai ass slodzes.
Brīdinājums
Savainojuma draudi Personas, kas ar transportlīdzekli rīkojas neatļauti, var nebūt pazīstamas ar tā
vadību.
- Neatstājiet transportlīdzekli bez uzraudzības, ja tā dzinējs darbojas.
- Nodrošiniet transportlīdzekli pret neatļautu personu piekļuvi.
Informācija
Izmantojot motociklu, paturiet prātā, ka citas personas tiek apgrūtinātas ar pārmērīgu troksni.
-
Pārliecinieties, ka pirmspārdošanas pārbaudes darbi ir veikti pilnvarotā profesionālajā
Husqvarna Motorcycles darbnīcā.
Piegādes dokumentāciju saņemsiet transportlīdzekļa nodošanas brīdī.
-
Pirms uzsākt braukšanu, izlasiet visu lietošanas pamācību.
–
Iepazīstieties ar vadības elementiem.
–
Iestatiet sajūga sviras pamatpozīciju. ( Lpp. 79)
21
7
LIETOŠANAS UZSĀKŠANA
- Iestatiet rokas bremžu sviras pamatpozīciju. ( Lpp. 82)
- Iestatiet kājas bremžu pedāļa pamatpozīciju.
(
Lpp. 89)
– Iestatiet pārslēgsviras pamatpozīciju.
(
Lpp. 116)
– Pirms veikt sarežģītāku braucienu, iepazīstieties ar motocikla braukšanas īpašībām uz piemērotas virsmas.
Informācija
Šis transportlīdzeklis nav apstiprināts izmantošanai uz koplietošanas ceļiem.
Bezceļos ir ieteicams ceļot kopā ar otru personu, kas brauc ar atsevišķu transportlīdzekli, lai nodro-
šinātu abpusēju palīdzību.
- Pamēģiniet arī braukt pēc iespējas lēnāk un stāvot, lai labāk izjustu motociklu.
- Nebrauciet pa apvidu, kas neatbilst jūsu spējām un pieredzei.
- Braucot, turiet stūri cieši ar abām rokām un stāviet uz pēdu balstiem.
- Nevediet līdzi bagāžu.
- Ievērojiet maksimālo atļauto kopējo masu un asu slodzes.
Norāde
Maksimālā atļautā kopējā masa
335 kg
Maksimālā atļautā priekšējās ass slodze
145 kg
Maksimālā atļautā aizmugurējās ass slodze
190 kg
– Veiciet dzinēja piestrādi. ( Lpp. 22)
7.2
Dzinēja piestrāde
– Piestrādes laikā nepārsniedziet norādīto dzinēja apgriezienu skaitu un dzinēja jaudu.
Norāde
maksimālais dzinēja apgriezienu skaits
pirmajā darba stundā
7 000 apgr./min
maksimālā dzinēja jauda
pirmo 3 darba stundu laikā
≤ 75 %
– Nebrauciet ar pilnībā atvērtu droseļvārstu!

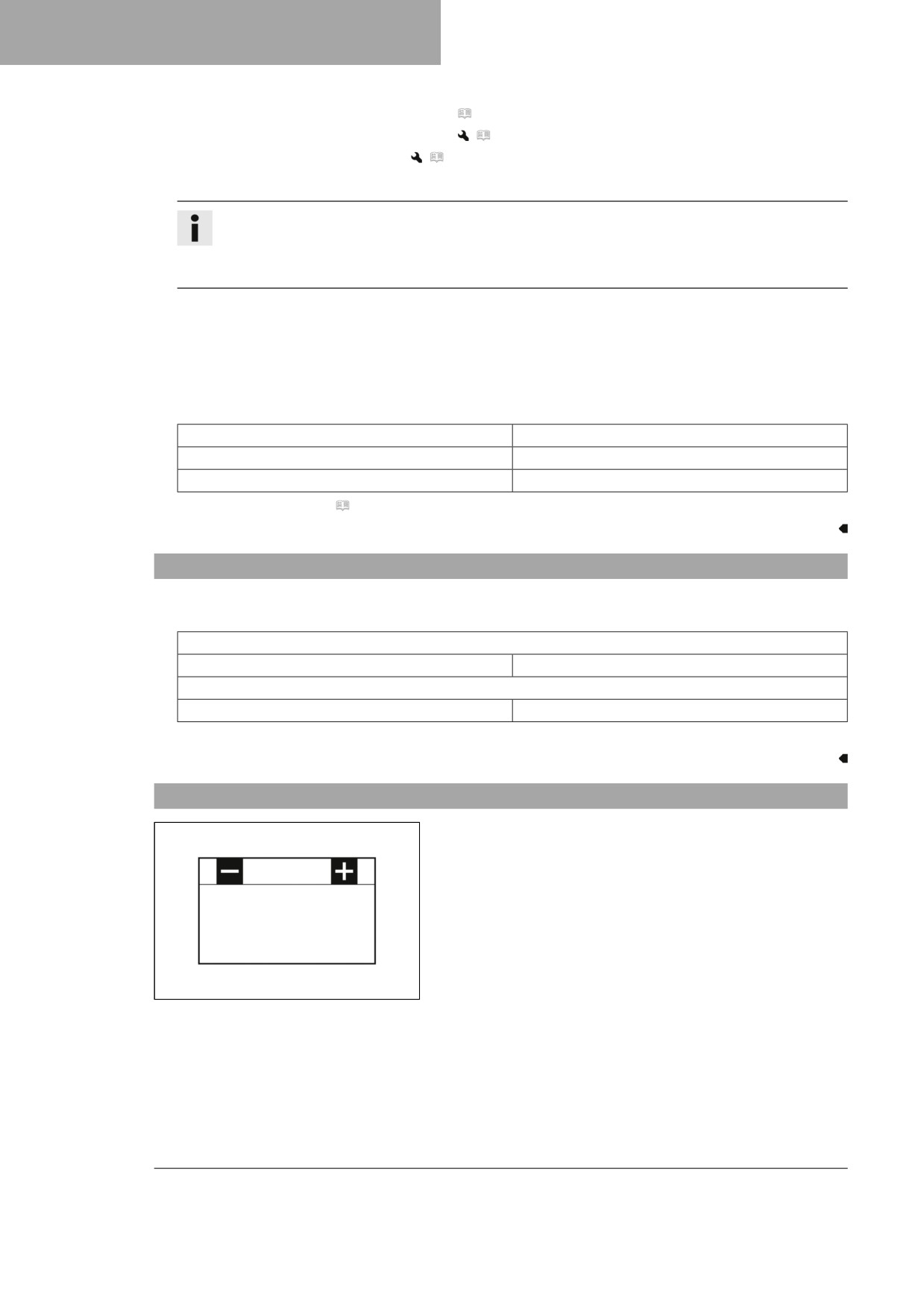

7.3
Litija jonu akumulatoru sākuma jauda zemās temperatūrās
Litija jonu akumulatori ir daudz vieglāki nekā svina - skābes aku-
mulatori, tiem ir zema pašizlāde un lielāka sākuma jauda tempe-
ratūrā, kas pārsniedz 6 °C (43 °F).
Var būt nepieciešami vairāki iedarbināšanas mēģinājumi.
Šim mērķim nospiediet un turiet nospiestu iedarbināšanas
pogu 5 sekundes, tad gaidiet 15 sekundes līdz nākamajam
iedarbināšanas mēģinājumam. Zemās temperatūrās gaidiet
30 sekundes. Pārtraukumi ir nepieciešami, lai radītais siltums
varētu izplatīties litija jonu akumulatorā un novērstu litija jonu
akumulatora bojājumus.
402555-01
Akumulatoram uzsilstot, sākuma jauda palielinās.
Vienmēr pārliecinieties, ka litija jonu akumulators ir uzlādēts tā, lai
zemā temperatūrā pirmajā iedarbināšanas reizē būtu pietiekami
daudz rezerves jaudas.
Neturpiniet transportlīdzekļa iedarbināšanu pēc 6 neveiksmīgiem
iedarbināšanas mēģinājumiem; pārbaudiet citas transportlīdzekļa
kļūdainās darbības.
22
LIETOŠANAS UZSĀKŠANA
7

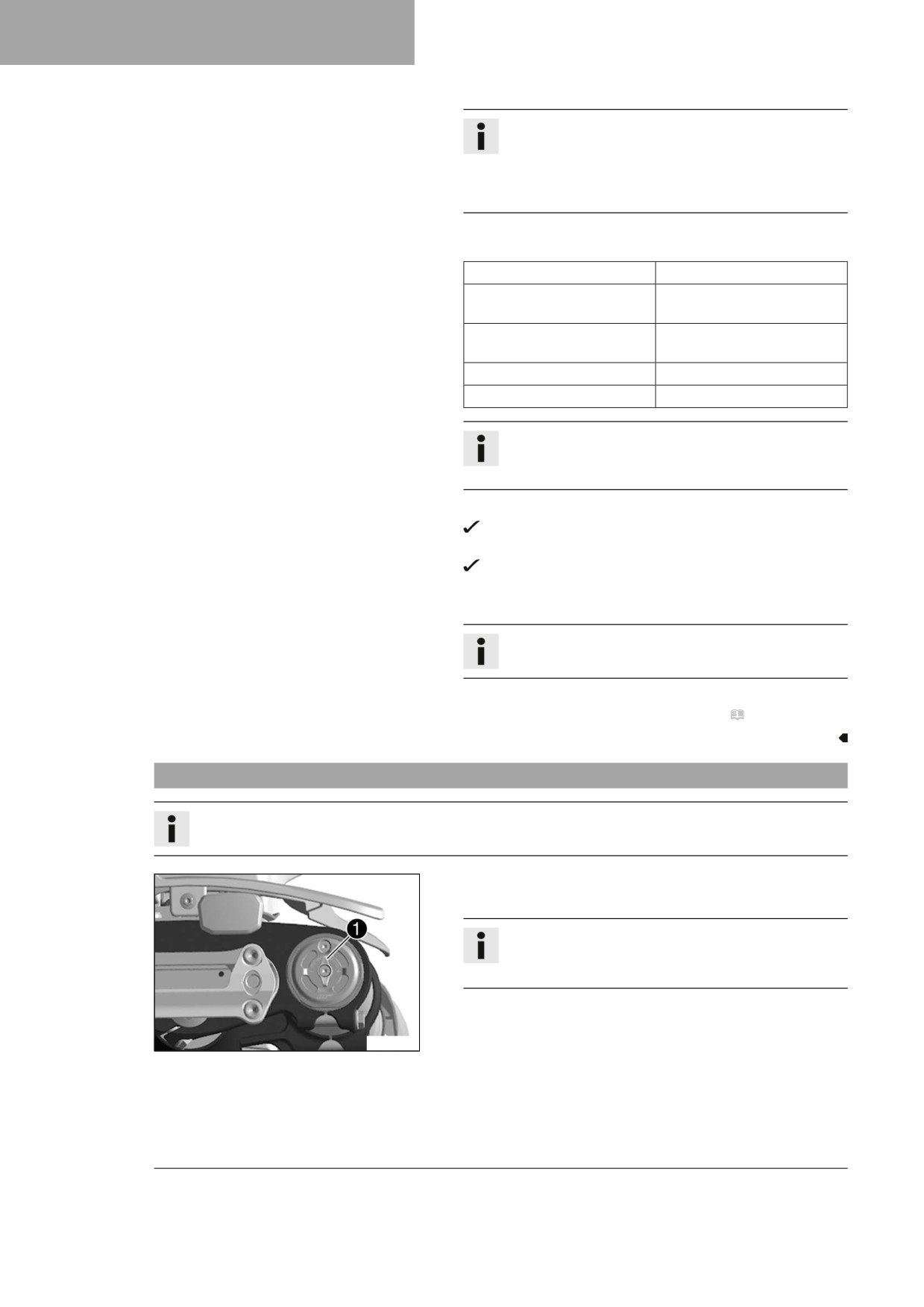

7.4
Transportlīdzekļa sagatavošana apgrūtinātiem lietošanas nosacījumiem
Informācija
Transportlīdzekļa izmantošana apgrūtinātos nosacījumos, piemēram, smiltīs, uz mitra vai dubļaina
ceļa/apvidū, var ievērojami palielināt detaļu, piemēram, transmisijas, bremžu sistēmas, gaisa filtra vai
amortizācijas komponentu nodilumu. Tāpēc detaļu pārbaude vai nomaiņa var būt nepieciešama jau
pirms nākamā servisa intervāla sasniegšanas.
- Iztīriet gaisa filtru un gaisa filtra nodalījumu.
(
Lpp. 65)
Informācija
Pārbaudiet gaisa filtru apm. ik pēc 30 minūtēm.
- Pārbaudiet, vai strāvas spraudņos nav mitruma, korozijas un vai tie ir stingri nofiksēti.
» Konstatējot mitrumu, koroziju vai bojājumus:
- Notīriet un nosusiniet spraudni, nepieciešamības gadījumā veiciet nomaiņu.
Apgrūtināti lietošanas nosacījumi ir:
- Braukšana sausās smiltīs. ( Lpp. 23)
- Braukšana slapjās smiltīs. ( Lpp. 24)
- Braukšana pa mitru un dubļainu segumu. ( Lpp. 24)
- Braukšana augstās temperatūrās vai lēna braukšana. ( Lpp. 25)
- Braukšana zemās temperatūrās vai sniegā. ( Lpp. 25)
7.5

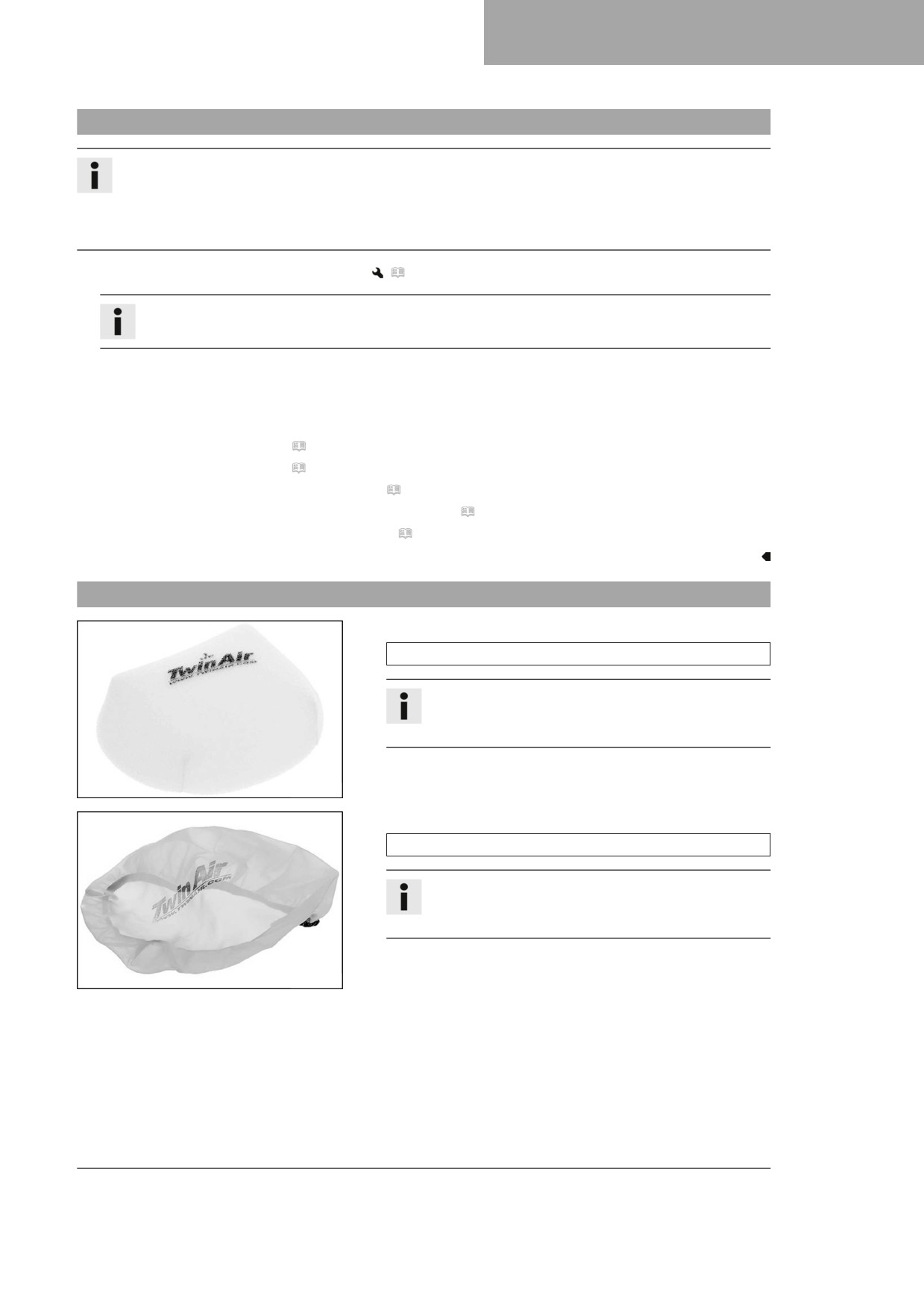

Transportlīdzekļa sagatavošana braukšanai sausās smiltīs
- Uzstādiet gaisa filtra putekļu aizsargelementu.
Gaisa filtra putekļu aizsargelements (A46009620000)
Informācija
Ievērojiet Husqvarna Motorcycles tehnisko piederumu
uzstādīšanas norādījumus.
F03669-01
- Uzstādiet gaisa filtru smilšu aizsargelementu.
Gaisa filtra smilšu aizsargelements (A46006922000)
Informācija
Ievērojiet Husqvarna Motorcycles tehnisko piederumu
uzstādīšanas norādījumus.
F03670-01
23
7
LIETOŠANAS UZSĀKŠANA

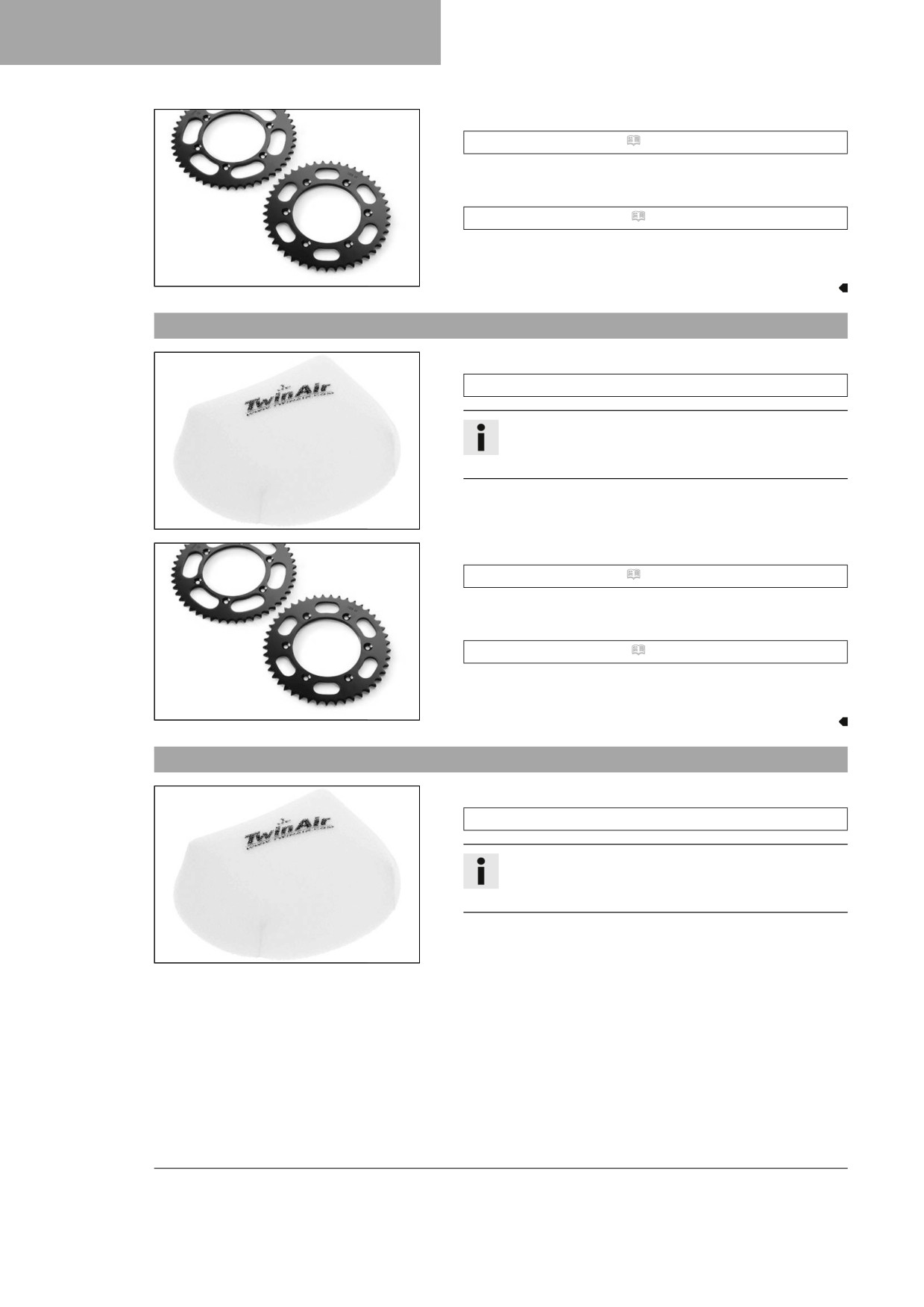

- Notīriet ķēdi.
Ķēdes tīrīšanas līdzeklis ( Lpp. 142)

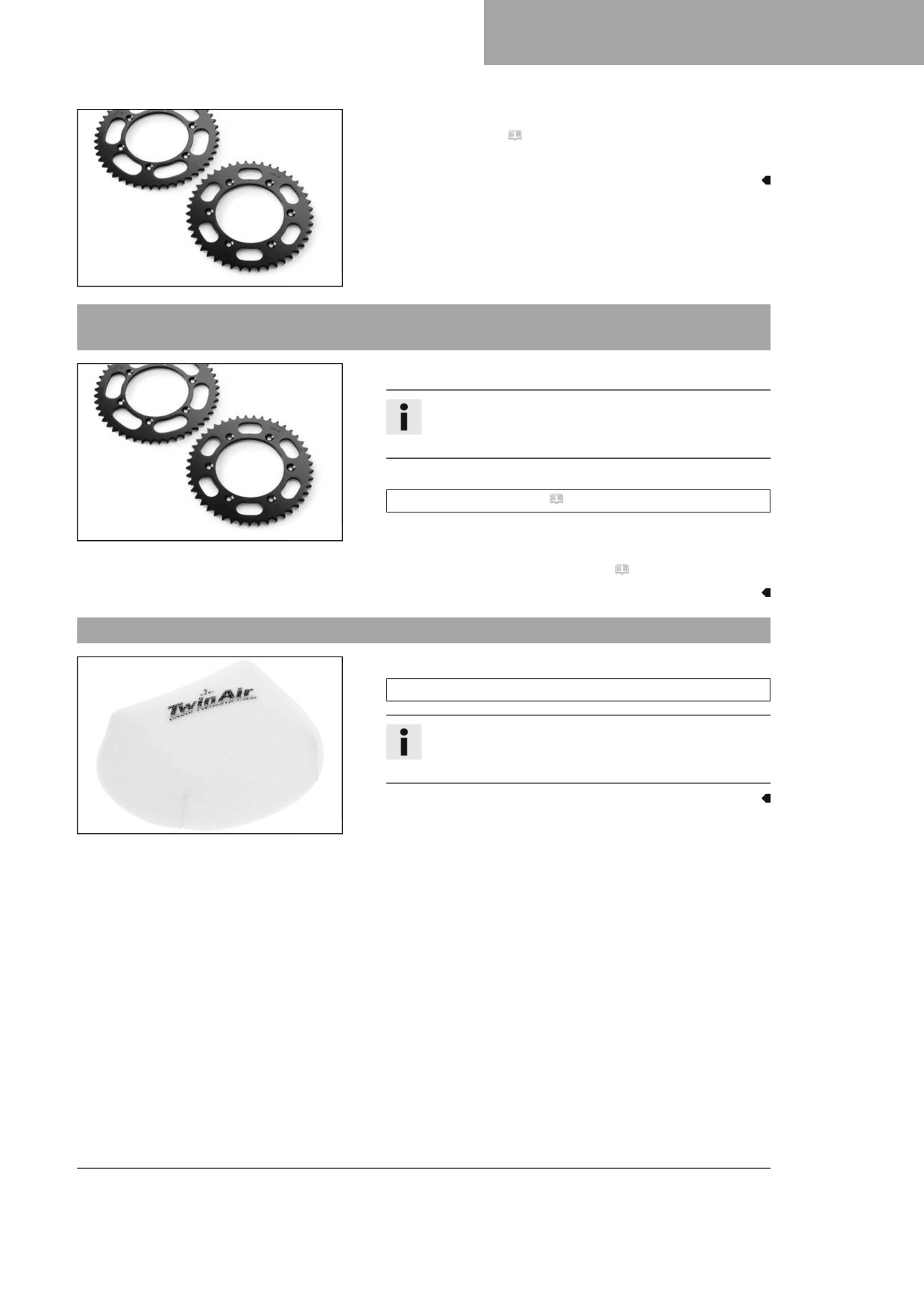

- Uzstādiet tērauda ķēdes zobratu.
- Ieeļļojiet ķēdi.
Universāls eļļas aerosols ( Lpp. 143)
- Notīriet radiatora lameles.
- Uzmanīgi iztaisnojiet izliektas radiatora lameles.
600868-01
7.6
Transportlīdzekļa sagatavošana braukšanai slapjās smiltīs
- Piemontējiet gaisa filtra šļakatu aizsargelementu.
Gaisa filtra ūdens aizsargelements (A46006921000)
Informācija
Ievērojiet Husqvarna Motorcycles tehnisko piederumu
uzstādīšanas norādījumus.
F03669-01
- Notīriet ķēdi.
Ķēdes tīrīšanas līdzeklis ( Lpp. 142)
- Uzstādiet tērauda ķēdes zobratu.
- Ieeļļojiet ķēdi.
Universāls eļļas aerosols ( Lpp. 143)
- Notīriet radiatora lameles.
- Uzmanīgi iztaisnojiet izliektas radiatora lameles.
600868-01
7.7
Transportlīdzekļa sagatavošana braukšanai pa mitru un dubļainu segumu
- Piemontējiet gaisa filtra šļakatu aizsargelementu.
Gaisa filtra ūdens aizsargelements (A46006921000)
Informācija
Ievērojiet Husqvarna Motorcycles tehnisko piederumu
uzstādīšanas norādījumus.
F03669-01
24
LIETOŠANAS UZSĀKŠANA
7
– Uzstādiet tērauda ķēdes zobratu.
- Notīriet motociklu. ( Lpp. 122)
- Uzmanīgi iztaisnojiet izliektas radiatora lameles.
600868-01
7.8
Transportlīdzekļa sagatavošana braukšanai augstās temperatūrās vai lēnai
braukšanai
- Pielāgojiet sekundāro pārnesumu atbilstoši segumam.
Informācija
Motoreļļa ātri uzkarst, ja pārāk ilgas sekundārā pārne-
suma izmantošanas dēļ ir bieži jāizspiež sajūgs.
- Notīriet ķēdi.
Ķēdes tīrīšanas līdzeklis ( Lpp. 142)
- Notīriet radiatora lameles.
600868-01
- Uzmanīgi iztaisnojiet izliektas radiatora lameles.
- Pārbaudiet dzeses šķidruma līmeni. ( Lpp. 108)
7.9
Transportlīdzekļa sagatavošana zemām temperatūrām vai sniegam
- Piemontējiet gaisa filtra šļakatu aizsargelementu.
Gaisa filtra ūdens aizsargelements (A46006921000)
Informācija
Ievērojiet Husqvarna Motorcycles tehnisko piederumu
uzstādīšanas norādījumus.
F03669-01
25
8
BRAUKŠANAS NORĀDĪJUMI
8.1
pārbaudes un apkopes darbi pirms katras lietošanas uzsākšanas
Informācija
Pirms katra brauciena pārbaudiet transportlīdzekļa stāvokli un lietošanas drošību.
Transportlīdzeklim lietošanas laikā jābūt tehniski nevainojamā stāvoklī.
-
Pārbaudiet elektriskās sistēmas funkciju.
–
Pārbaudiet motoreļļas līmeni. ( Lpp. 118)
–
Pārbaudiet priekšējā riteņa bremžu šķidruma līmeni.
(
Lpp. 83)
–
Pārbaudiet aizmugurējā riteņa bremžu šķidruma līmeni.
(
Lpp. 89)
–
Pārbaudiet priekšējā riteņa bremžu klučus un bremžu kluču
stiprinājumu. ( Lpp. 85)
H02217-01
-
Pārbaudiet aizmugurējā riteņa bremžu klučus un bremžu
kluču stiprinājumu. ( Lpp. 91)
-
Pārbaudiet bremžu sistēmas funkciju, stāvokli un brīvgaitu.
–
Pārbaudiet dzeses šķidruma līmeni. ( Lpp. 108)
–
Pārbaudiet ķēdes piesārņojumu. ( Lpp. 72)
–
Pārbaudiet ķēdi, ķēdes zobratu, ķēdes mazzobratu un ķēdes
vadotni. ( Lpp. 75)
-
Pārbaudiet ķēdes nospriegojumu. ( Lpp. 73)
–
Pārbaudiet riepu stāvokli. ( Lpp. 99)
–
Pārbaudiet riepu spiedienu. ( Lpp. 99)
–
Pārbaudiet spieķu nospriegojumu. ( Lpp. 100)
Informācija
Regulāri pārbaudiet spieķu nospriegojumu, jo nepa-
reizs spieķu nospriegojums ievērojami ietekmē brauk-
šanas drošību.
-
Notīriet dakšas kāju putekļu manšetes. ( Lpp. 50)
–
Atgaisojiet dakšas kājas. ( Lpp. 50)
–
Pārbaudiet un nepieciešamības gadījumā iztīriet gaisa filtru.
–
Pārbaudiet visu vadības ierīču iestatījumu un gājiena īpašī-
bas.
-
Regulāri pārbaudiet visu skrūvju, uzgriežņu un cauruļu
apskavu nostiprinājumu.
-
Pārbaudiet degvielas līmeni.
8.2
Transportlīdzekļa iedarbināšana
Apdraudējums
Saindēšanās draudi Izplūdes gāzes ir toksiskas un var izraisīt samaņas zudumu un nāvi.
- Dzinēja darbības laikā vienmēr nodrošiniet pietiekamu ventilāciju.
- Iedarbinot vai darbinot dzinēju slēgtā telpā, lietojiet piemērotu atgāzu nosūkšanas sistēmu.
Norāde
Dzinēja bojājumi Ja dzinējs nav uzsildīts, liels apgriezienu skaits negatīvi ietekmē tā izturību.
- Vienmēr uzsildiet dzinēju ar zemu apgriezienu skaitu.
26
BRAUKŠANAS NORĀDĪJUMI
8
– Noņemiet Plug-in statīvu 1.
- Pārslēdziet transmisiju neitrālā pozīcijā.
H02629-10
Nosacījums
Apkārtējās vides temperatūra: < 20 °C
- Nospiediet aukstās palaišanas pogu līdz atdurei.
- Nospiediet iedarbināšanas pogu
Informācija
Turiet iedarbināšanas pogu nospiestu ne ilgāk kā
5 sekundes. Gaidiet 15 sekundes līdz nākamajam
iedarbināšanas mēģinājumam.
400733-01
Zemās temperatūrās gaidiet 30 sekundes.
Temperatūrā, kas ir zemāka par 6 °C (43 °F),
var būt nepieciešami vairāki iedarbināšanas
mēģinājumi, lai uzsildītu litija jonu akumulatoru,
tādējādi palielinot iedarbināšanas jaudu.
Neturpiniet transportlīdzekļa iedarbināšanu pēc
6 neveiksmīgiem iedarbināšanas mēģinājumiem;
pārbaudiet citas transportlīdzekļa kļūdainās darbī-
bas.
Iedarbināšanas procesa laikā deg kļūdainas darbī-
bas kontrollampiņa.
8.3
Launch Control aktivizācija
Informācija
Launch Control nodrošina vadītāja atbalstu sacensību sākumā, lai optimāli paātrinātu motociklu. Šim
mērķim maksimālais dzinēja apgriezienu skaits tiek samazināts ar pilnībā atvērtu droseļvārstu un pēc
iedarbināšanas pakāpeniski tiek palielināts līdz dzinēja maksimālajam apgriezienu skaitam. Sajūgs ir
jālieto tieši tāpat kā bez aktīva Launch Control.
Nosacījums
Motocikls stāv.
Dzinējs darbojas ar brīvgaitas apgriezienu skaitu.
Transmisija ir neitrālā pozīcijā.

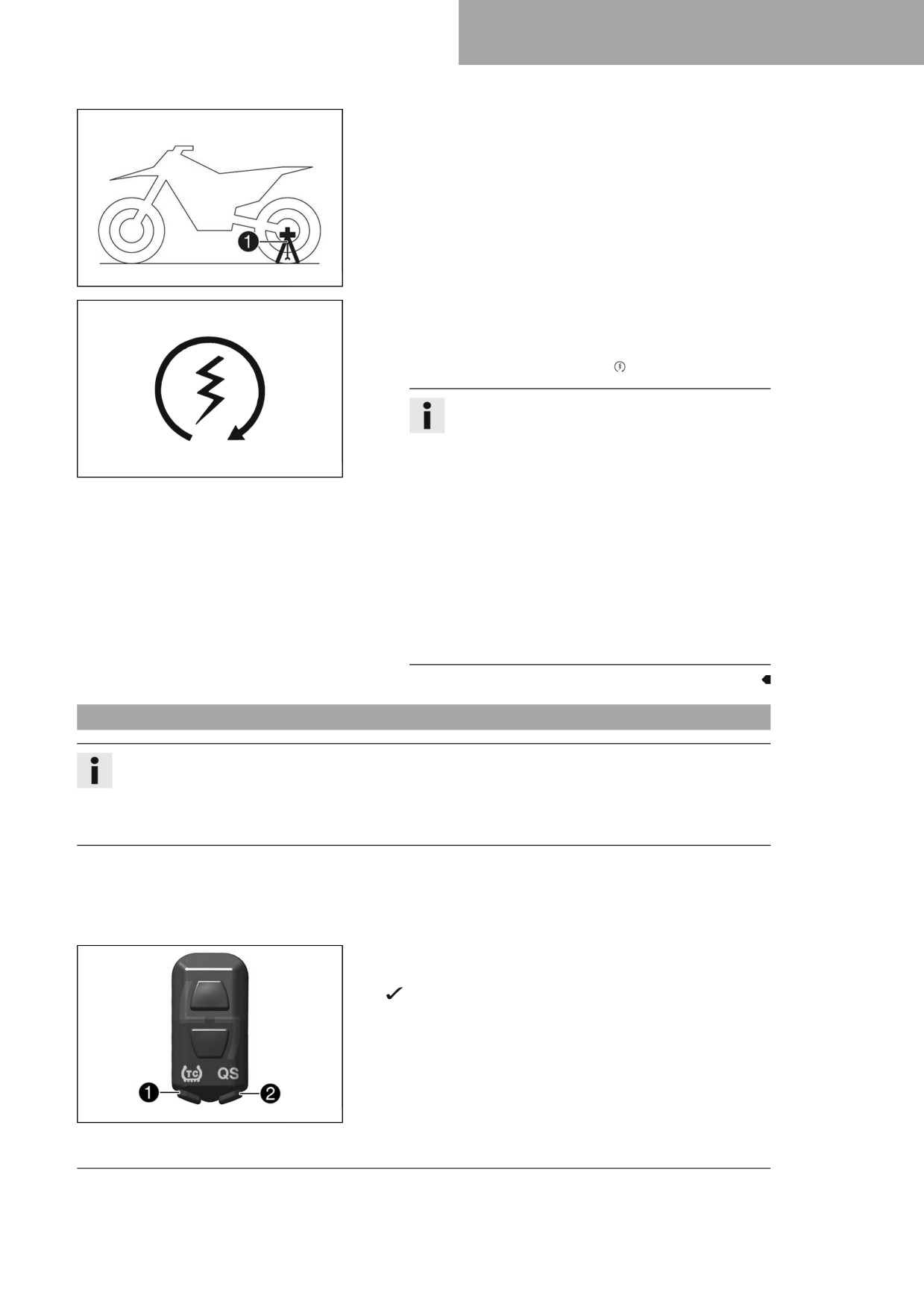

- Vienlaikus nospiediet un turiet TC taustiņu 1 un QS taus-
tiņu 2.
TC un QS kontrollampiņa mirgo, ja ir aktivizēts
Launch Control.
F03760-10
27
8
BRAUKŠANAS NORĀDĪJUMI
Informācija
Launch Controltiek automātiski deaktivizēts dažas
sekundes pēc iedarbināšanas.
Launch Control tiek deaktivizēts arī šādos gadījumos:
pēc pilnībā atvērta droseļvārsta stāvokļa tas tika aiz-
vērts par vairāk kā 1/3 no kopējā gājiena un/vai dzinējs
netika iedarbināts 3 minūšu laikā.
Lai atkārtoti aktivizētu Launch Control, dzinējs neat-
karīgi no tā, vai tika veikta iedarbināšana, ir jāaptur uz
vismaz 10 sekundēm.
Ja dzinējs jau kādu brīdi ir darbojies, tad, pirms akti-
vizēt Launch Control, vispirms atkārtoti jāiedarbina
dzinējs.
8.4

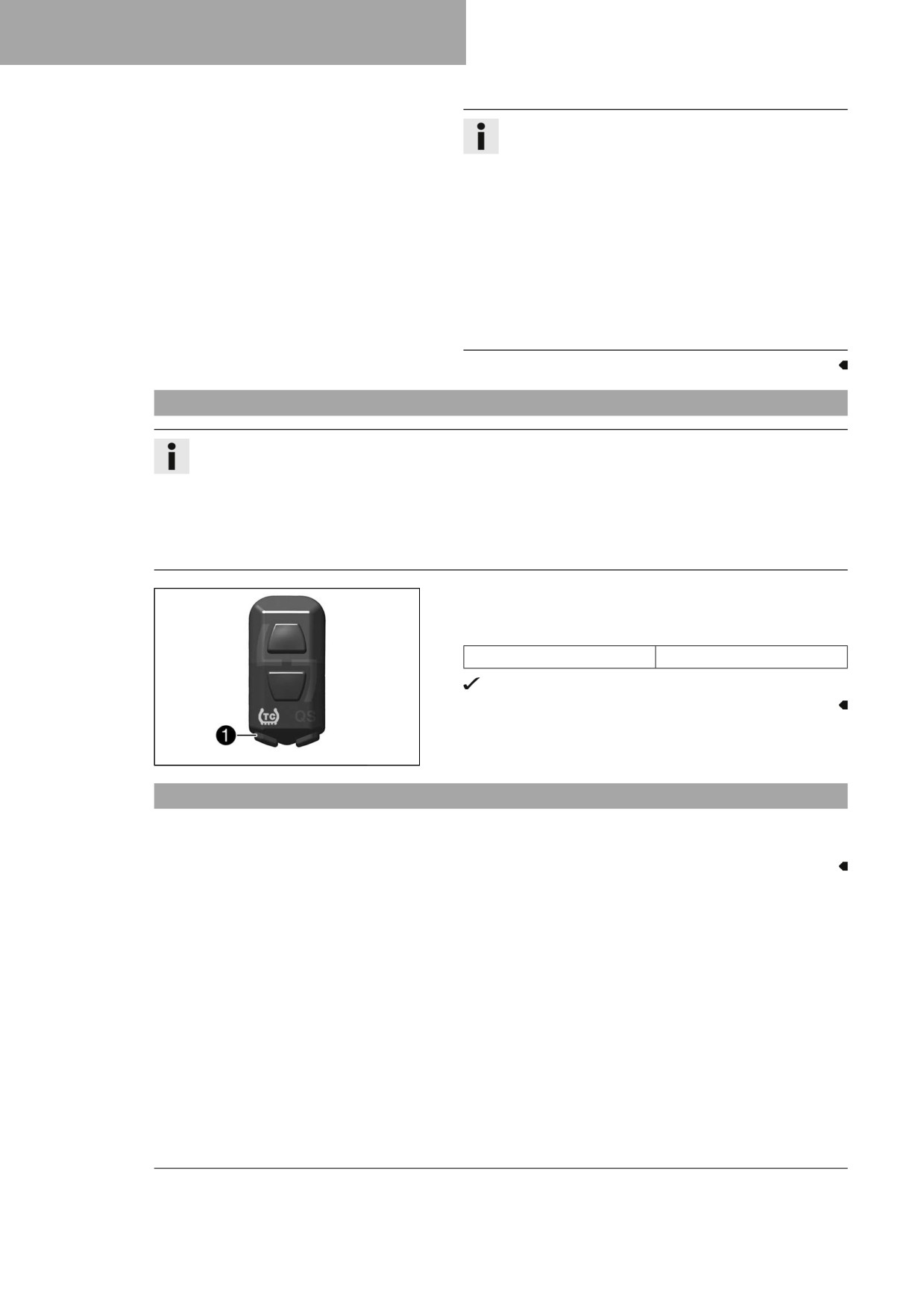

Saķeres kontroles aktivizācija
Informācija
Saķeres kontrole samazina pārmērīgu aizmugurējā riteņa izslīdēšanu, palielinot kontroli un piedziņu, jo
īpaši mitros apstākļos.
Ja saķeres kontrole ir izslēgta, tad aizmugurējais ritenis var vairāk izslīdēt liela paātrinājuma gadījumā vai
uz virsmām ar minimālu saķeri.
Saķeres kontroli var ieslēgt vai izslēgt arī braukšanas laikā.
Pēc atkārtotas iedarbināšanas ir spēkā pēdējais atlasītais iestatījums.
- Nospiediet TC taustiņu 1, lai ieslēgtu vai izslēgtu saķeres
kontroli.
Norāde
Dzinēja apgriezienu skaits
≤ 4 000 apgr./min
TC kontrollampiņa mirgo, ja ir aktivizēta saķeres kontrole.
F03760-11
8.5
Iedarbināšana
– Pavelciet sajūga sviru, pārslēdziet 1. pārnesumā, lēnām atlaidiet sajūga sviru, vienlaikus uzmanīgi pagrieziet
akseleratora rokturi.
28
BRAUKŠANAS NORĀDĪJUMI
8
8.6

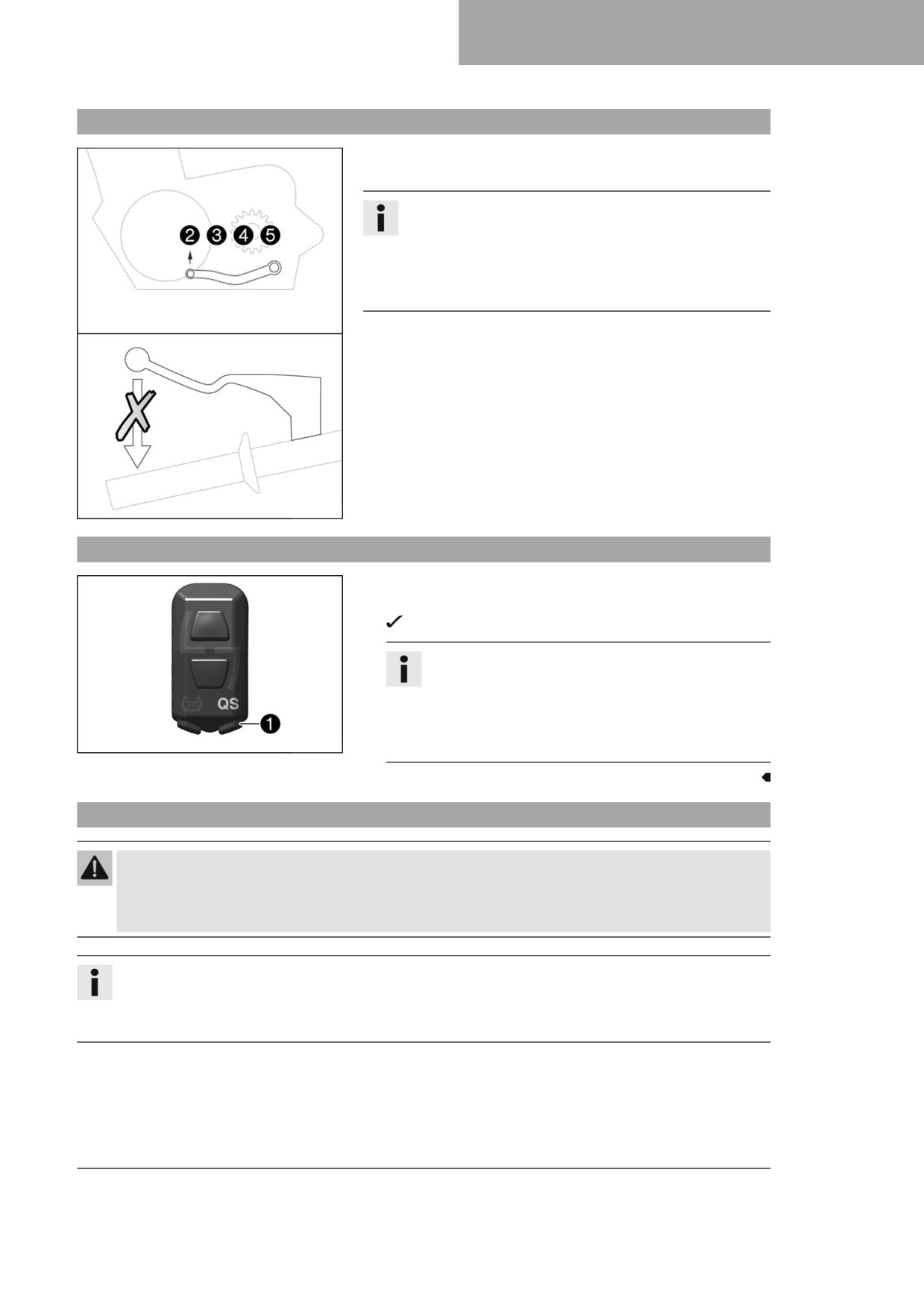

Quickshifter
Ja ir aktivizēts Quickshifter, tad augstākā pārnesumā var
pārslēgt, nenospiežot sajūgu.
Informācija
Quickshifter nav aktivizēts, pārslēdzoties no 1. uz
2. pārnesumu, pārslēdzot augstākā pārnesumā, jānospiež
sajūga svira.
Pārslēdzot zemākā pārnesumā, sajūga svira ir jānospiež
arī tad, ja ir ieslēgts Quickshifter.
Akseleratora rokturis nav jāatlaiž, tādēļ var veikt nepārtrauktu
pārnesumu maiņu.
Quickshifter pēc pārslēgvārpstas pozīcijas kontrolē pārslēgša-
nas procesa aktivizācijas nepieciešamību un nosūta atbilstošu
signālu dzinēja vadībai.
Ja Quickshifter ir deaktivizēts, tad sajūgs ir jāizspiež katras
pārslēgšanas darbības laikā.
F03643-10
8.7
Quickshifter aktivizācija
- Nospiediet QS taustiņu 1, lai ieslēgtu vai izslēgtu Quickshif-
ter.
QS kontrollampiņa deg, ja ir aktivizēts Quickshifter.
Informācija
Quickshifter nav aktivizēts, pārslēdzoties no 1. uz
2. pārnesumu, pārslēdzot augstākā pārnesumā, jāno-
spiež sajūga svira.
Pārslēdzot zemākā pārnesumā, sajūga svira ir jāno-
F03760-12
spiež arī tad, ja ir ieslēgts Quickshifter.
8.8
pārslēgšana, braukšana
Brīdinājums
Nelaimes gadījuma risks Pārnesuma pazemināšana, ja ir liels dzinēja apgriezienu skaits, bloķēs aiz-
mugurējo riteni un pārsniegs dzinēja atļauto apgriezienu skaitu.
- Nepazeminiet pārnesumu, ja ir liels dzinēja apgriezienu skaits.
Informācija
Ja darbības laikā rodas nestandarta trokšņi, nekavējoties apstājieties, apturiet dzinēju un sazinieties ar
pilnvarotu profesionālo Husqvarna Motorcycles darbnīcu.
1. pārnesums ir paredzēts braukšanas uzsākšanai vai braukšanai kalnup.
- Ja apstākļi (slīpums, braukšanas situācija utt.) to ļauj, pārslē-
dziet augstākā pārnesumā. Šim mērķim atlaidiet akseleratora
rokturi, vienlaikus pavelciet sajūga sviru, pārslēdziet nāka-
29
8
BRAUKŠANAS NORĀDĪJUMI
majā pārnesumā, atlaidiet sajūga sviru un pagrieziet akselera-
tora rokturi.
-
Ja iedarbināšanas laikā tika nospiesta aukstās palaišanas
poga, tad īsi pagrieziet un pēc tam atlaidiet akseleratora rok-
turi vai pagrieziet akseleratora rokturi uz priekšu.
Aukstās palaišanas poga pārvietojas pamatpozīcijā.
-
Brīdī kad, pagriežot akseleratora rokturi, esat sasniedzis mak-
simālo ātrumu, pagrieziet rokturi atpakaļ ¾ pozīcijā. Ātrums
tik pat kā nemainās, taču degvielas patēriņš ievērojami sama-
zinās.
-
Akseleratora rokturi pagrieziet tikai atbilstoši dzinēja faktiska-
jai apstrādes spējai - strauja akseleratora roktura pagriešana
ievērojami palielinās patēriņu.
-
Lai pārslēgtu zemākā pārnesumā, nobremzējiet motociklu,
vienlaikus pagriežot atpakaļ akseleratora rokturi.
-
Pievelciet sajūga sviru un pārslēdziet zemākā pārnesumā,
lēnām atlaidiet sajūga sviru un pagrieziet akseleratora rokturi
vai pārslēdziet pārnesumu vēlreiz.
-
Apturiet dzinēju, ja ir paredzama ilgstoša darbība ar brīvgaitas
apgriezienu skaitu vai stāvot.
Norāde
≥ 1 min
-
Izvairieties veikt biežu vai ilgstošu sajūga izslidināšanu. Tas
izraisa motoreļļas, dzinēja un dzesēšanas sistēmas sakar-
šanu.
-
Brauciet ar mazu apgriezienu skaitu, nevis ar lielu apgriezienu
skaitu un slīdošu sajūgu.
Nosacījums
Quickshifter ir aktivizēts.
- Ja ir aktivizēts Quickshifter, tad norādītajā apgriezienu
skaita diapazonā augstākā pārnesumā var pārslēgt,
nespiežot sajūga sviru.
Informācija
Quickshifter nav aktivizēts, pārslēdzoties no 1. uz
2. pārnesumu, pārslēdzot augstākā pārnesumā,
F03642-10
jānospiež sajūga svira.

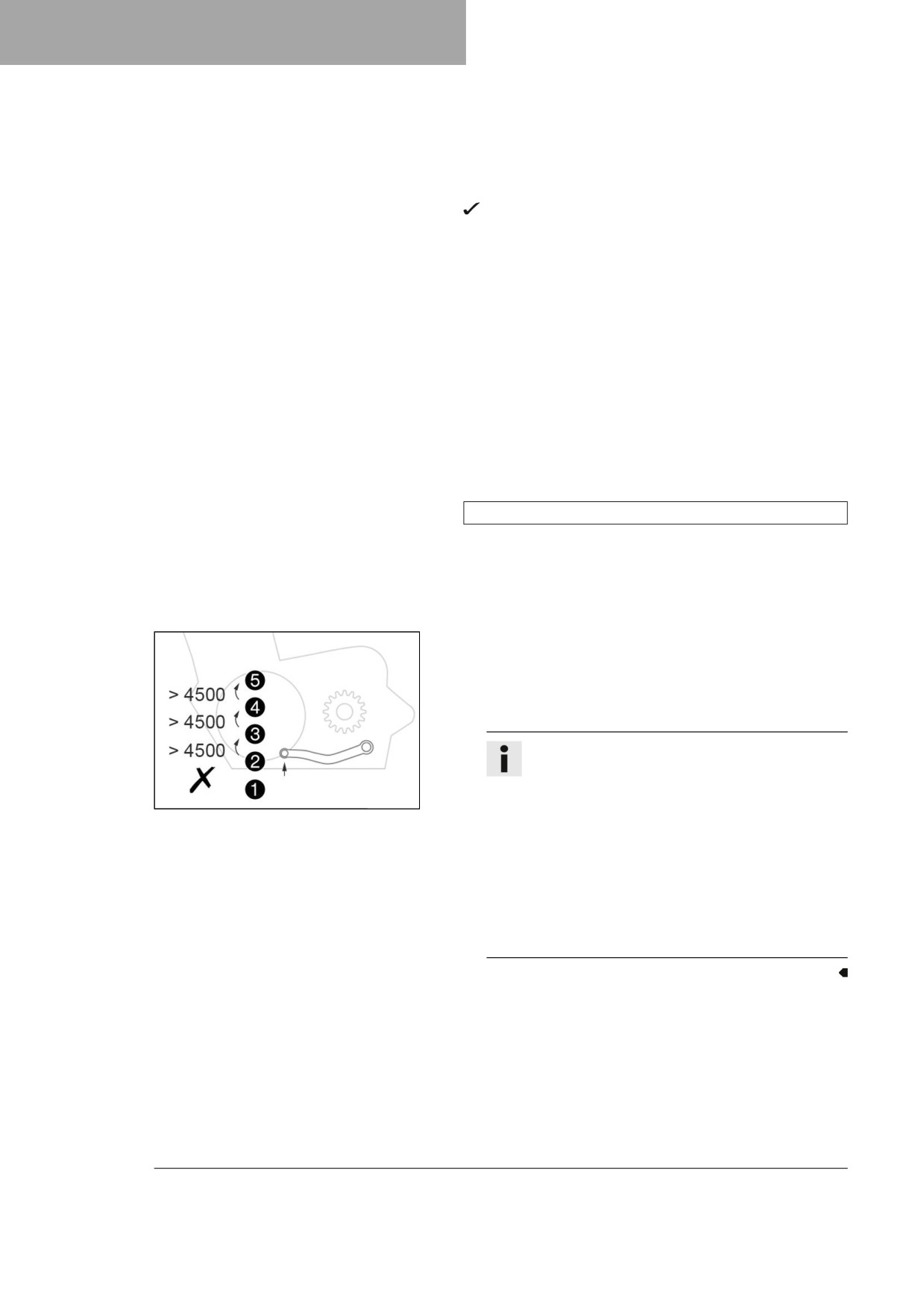

Attēlā redzams minimālais dzinēja apgriezienu
skaits pirms pārslēgšanas augstākā pārnesumā.
Ātri pavelciet pārslēgsviru līdz atdurei, nemainot
akseleratora roktura pozīciju.
Pārslēdzot zemākā pārnesumā, sajūga svira ir
jānospiež arī tad, ja ir ieslēgts Quickshifter.
Konstatējot Quickshifter veiktspējas samazināša-
nos, Quickshifter jāieprogrammē no jauna.
30
BRAUKŠANAS NORĀDĪJUMI
8
8.9
Bremzēšana
Brīdinājums
Nelaimes gadījuma risks Pārāk spēcīgi bremzējot, riteņi bloķējas.
- Pielāgojiet bremzēšanas veidu braukšanas situācijai un šosejas apstākļiem.
Brīdinājums
Nelaimes gadījuma risks Neprecīzs priekšējo vai aizmugurējo bremžu spiediena punkts samazina
bremzēšanas darbību.
- Pārbaudiet bremžu sistēmu un neturpiniet braukšanu, līdz problēma ir novērsta. (Tuvākā pilnvarotā
Husqvarna Motorcycles darbnīca jums labprāt palīdzēs.)
Brīdinājums
Nelaimes gadījuma risks Bremžu sistēmu ietekmē mitrums un netīrumi.
- Uzmanīgi vairākas reizes nobremzējiet, lai nožāvētu un attīrītu no netīrumiem bremžu klučus un
bremžu diskus.
- Braucot pa smilšainu, mitru vai slidenu pamatni galvenokārt lietojiet aizmugurējā riteņa bremzes.
- Bremzēšana vienmēr jāpabeidz pirms līkuma sākuma. Atkarībā no ātruma pārslēdziet zemākā pārnesumā.
- Ilgos lejup braucienos izmantojiet dzinēja bremzēšanas efektu. Pārslēdziet vienu vai divus pārnesumus
zemāk, taču raugiet, lai dzinēja apgriezieni nebūtu pārāk augsti. Šādi ir nepieciešams krietni mazāk brem-
zēt un bremžu sistēma nepārkarst.
8.10
Apturēšana, novietošana stāvēšanai
Brīdinājums
Savainojuma draudi Personas, kas ar transportlīdzekli rīkojas neatļauti, var nebūt pazīstamas ar tā
vadību.
- Neatstājiet transportlīdzekli bez uzraudzības, ja tā dzinējs darbojas.
- Nodrošiniet transportlīdzekli pret neatļautu personu piekļuvi.
Brīdinājums
Apdegumu risks Lietošanas laikā dažas transportlīdzekļa daļas kļūst karstas.
- Pirms transportlīdzekļa daļas nav atdzisušas, nepieskarieties izplūdes sistēmai, radiatoram, dzinē-
jam, amortizatoriem vai bremžu sistēmai.
- Pirms darbu veikšanas ļaujiet atdzist transportlīdzekļa daļām.
Norāde
Materiālie zaudējumi Nepareiza novietošana radīs transportlīdzekļa bojājumus.
Transportlīdzeklim aizripojot vai nokrītot, var rasties būtiski bojājumi.
Transportlīdzekļa novietošanai izmantotie komponenti ir paredzēti tikai transportlīdzekļa svaram.
- Transportlīdzekli novietojiet uz stingras un līdzenas pamatnes.
- Raugiet, lai uz statīvā ievietota transportlīdzekļa nesēdētu personas.
Norāde
Ugunsgrēka draudi Karstas transportlīdzekļa daļas rada ugunsgrēka un sprādziena draudus.
- Nenovietojiet transportlīdzekli viegli uzliesmojošu vai sprādzienbīstamu materiālu tuvumā.
- Pirms pārsegt transportlīdzekli, ļaujiet tam atdzist.
- Nobremzējiet motociklu.
31
8
BRAUKŠANAS NORĀDĪJUMI
- Pārslēdziet transmisiju neitrālā pozīcijā.
- Dzinējam darbojoties brīvgaitā, nospiediet un turiet izslēgšanas pogu
, līdz dzinējs apstājas.
– Novietojiet motociklu uz stingras pamatnes.
8.11
Transportēšana
Norāde
Bojājuma draudi Stāvēšanai novietotais transportlīdzeklis var aizripot vai nokrist.
- Transportlīdzekli novietojiet uz stingras un līdzenas pamatnes.
Norāde
Ugunsgrēka draudi Karstas transportlīdzekļa daļas rada ugunsgrēka un sprādziena draudus.
- Nenovietojiet transportlīdzekli viegli uzliesmojošu vai sprādzienbīstamu materiālu tuvumā.
- Pirms pārsegt transportlīdzekli, ļaujiet tam atdzist.
- Apturiet dzinēju.

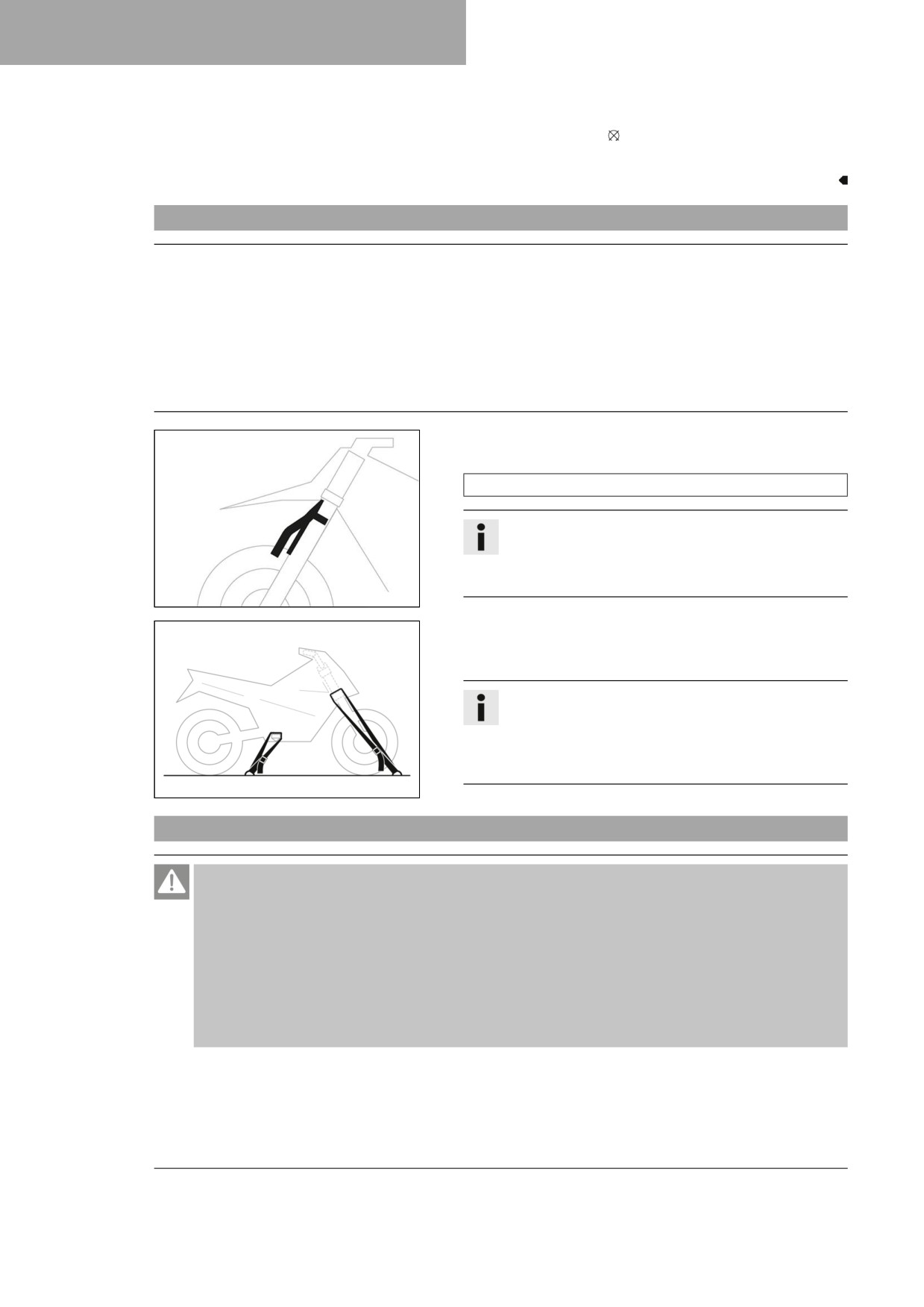

- Piemontējiet dakšas kājām Plug-in statīvu.
Plug-in statīvs (A46029094000)
Informācija
Plug-in statīvs ir iekļauts piegādes komplektā.
Pārliecinieties, ka bremžu caurule atrodas Plug-in sta-
tīva priekšpusē un netiek iespiesta.
H02628-01
- Nodrošiniet motociklu pret nokrišanu vai aizripošanu ar sprie-
gošanas lentēm vai citām piemērotām nostiprināšanas ierī-
cēm.
Informācija
Spriegošanas lentes savelciet tikai tik tālu, līdz Plug-in
statīvs stingri pieguļ spārniem un riepām.
Ņemiet vērā Plug-in statīva novietojumu attiecībā pret
spārna apakšpusi.
401475-01
8.12
Degvielas uzpilde
Apdraudējums
Ugunsgrēka draudi Degviela ir viegli uzliesmojoša.
Uzsilstot tvertnē esošā degviela izplešas, un, ja tvertne ir pārpildīta, var izplūst.
- Neuzpildiet transportlīdzekli atvērtas liesmas vai aizsmēķētas cigaretes tuvumā.
- Uzpildot degvielu, apturiet dzinēju.
- Pārliecinieties, ka degviela nav izlijusi, jo īpaši uz transportlīdzekļa karstajām daļām.
- Nekavējoties noslaukiet izlijušo degvielu.
- Ievērojiet degvielas uzpildes norādījumus.
32
BRAUKŠANAS NORĀDĪJUMI
8
Brīdinājums
Saindēšanās draudi Degviela ir kaitīga veselībai.
- Neļaujiet degvielai iekļūt acīs vai nokļūt uz ādas un apģērba.
- Degvielas norīšanas gadījumā nekavējoties meklējiet ārsta palīdzību.
- Neieelpojiet degvielas tvaikus.
- Pēc kontakta ar ādu nekavējoties noskalojiet skarto vietu ar lielu daudzumu ūdens.
- Ja degviela ir iekļuvusi acīs, rūpīgi izskalojiet acis ar ūdeni un nekavējoties meklējiet ārsta palīdzību.
- Nomainiet apģērbu, ja uz tā ir izlijusi degviela.
Norāde
Materiālie zaudējumi Neatbilstoša degvielas kvalitāte izraisīs priekšlaicīgu degvielas filtra aizsērēšanu.
Dažās valstīs un reģionos pieejamā degvielas kvalitāte un tīrība var nebūt pietiekama. Sekas būs problēmas ar
degvielas sistēmu.
- Iepildiet tikai tīru norādītajam standartam atbilstošu degvielu. (Tuvākā pilnvarotā Husqvarna Motorcycles
darbnīca jums labprāt palīdzēs.)
Norāde
Apkārtējās vides apdraudējums Nepareiza degvielas lietošana apdraud apkārtējo vidi.
- Neļaujiet degvielai iekļūt gruntsūdeņos, augsnē vai kanalizācijas sistēmā.
- Apturiet dzinēju.
- Atveriet degvielas tvertnes vāciņu. ( Lpp. 17)

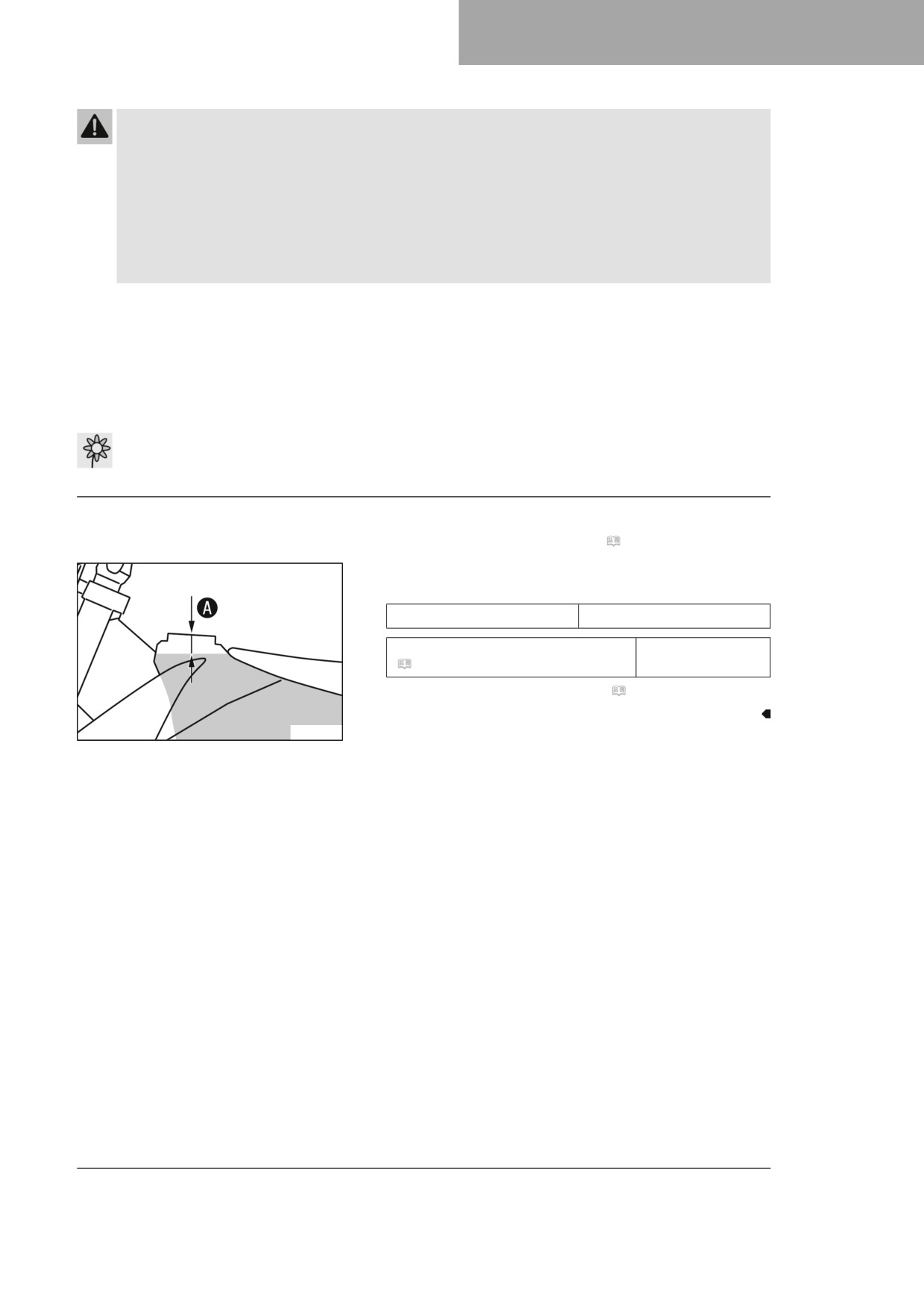

- Degvielu tvertnē iepildiet līdz maksimālā līmeņa atzīmei A.
Norāde
35 mm
Atzīme A
Bezsvina superdegviela (ROZ 95)
7,2 l
(
Lpp. 140)
– Aizveriet degvielas tvertnes vāciņu. ( Lpp. 18)
401522-10
33
9
APKOPES PLĀNS
9.1
Papildu informācija
Visi darbi pēc servisa darbiem jāpasūta atsevišķi, un par tiem tiks iekasēta atsevišķa samaksa.
Jūsu valstī atkarībā no vietējiem lietošanas nosacījumiem var būt spēkā atšķirīgi servisa intervāli.
Izmantojot transportlīdzekli īpaši sarežģītos apstākļos, piemēram, lietusgāzēs, dubļos, smiltīs, sniegā, eks-
trēmās temperatūrās, ar lielu noslodzi utt. var būt nepieciešami īsāki servisa intervāli, nekā norādīts tabulā.
Atsevišķi servisa intervāli un apjomi var mainīties turpmākās tehniskās attīstības gaitā. Jaunākais spēkā
esošais servisa plāns vienmēr ir pieejams Husqvarna Motorcycles portālā Dealer.net. Pilnvarotais
Husqvarna Motorcycles izplatītājs labprāt jums sniegs konsultācijas.
9.2
Apkopes plāns
ik pēc 24 mēnešiem
ik pēc 90 darba stundām
ik pēc 45 darba stundām
ik pēc 15 darba stundām
pēc 1 darba stundas
Nolasiet kļūdu atmiņas datus, izmantojot Husqvarna Motorcycles diagnostikas rīku.
○
●
●
●
●
Programmējiet pārnesumu kontroles sensoru.
●
●
●
Pārbaudiet elektriskās sistēmas funkciju.
○
●
●
●
Pārbaudiet un uzlādējiet 12 V akumulatoru.
○
●
●
●
●
Pārbaudiet priekšējā riteņa bremžu klučus un bremžu kluču stiprinājumu. ( Lpp. 85)
○
●
●
●
●
Pārbaudiet aizmugurējā riteņa bremžu klučus un bremžu kluču stiprinājumu.
○
●
●
●
●
(
Lpp. 91)
Pārbaudiet bremžu diskus. ( Lpp. 82)
○
●
●
●
●
Pārbaudiet, vai bremžu caurules ir hermētiskas un nav bojātas.
○
●
●
●
●
Pārbaudiet priekšējā riteņa bremžu šķidruma līmeni. ( Lpp. 83)
○
●
●
Nomainiet priekšējā riteņa bremžu šķidrumu.
●
●
Pārbaudiet aizmugurējā riteņa bremžu šķidruma līmeni. ( Lpp. 89)
○
●
●
Nomainiet aizmugurējā riteņa bremžu šķidrumu.
●
●
Pārbaudiet/papildiniet hidrauliskā sajūga šķidruma līmeni. ( Lpp. 79)
●
Nomainiet hidrauliskā sajūga šķidrumu.
(
Lpp. 80)
●
●
Pārbaudiet rokas bremžu sviras brīvgaitu. ( Lpp. 82)
○
●
●
●
●
Pārbaudiet kājas bremžu pedāļa brīvgaitu. ( Lpp. 88)
○
●
●
●
●
Pārbaudiet brīvgaitas apgriezienu skaitu.
○
●
●
●
●
Nomainiet motoreļļu un eļļas filtru, iztīriet eļļas sietu.
(
Lpp. 118)
○
●
●
●
●
Pārbaudiet visas caurulītes (piemēram, degvielas, dzesēšanas, atgaisošanas, drenāžas
○
●
●
●
●
caurulīte utt.) un manšetes; pārliecinieties par to hermētiskumu, pareizu montāžu, un
ka tām nav plaisu.
Pārbaudiet, vai kabeļi nav salocīti vai bojāti.
●
●
●
●
Pārbaudiet Boudena trošu iestatījumu, pārliecinieties, ka tās nav bojātas un ir uzstādī-
●
●
●
●
tas bez locījuma vietām.
Pārbaudiet rāmi.
(
Lpp. 77)
●
●
●
Pārbaudiet divplecu sviru.
(
Lpp. 77)
●
●
●
Pārbaudiet divplecu sviras gultņu atstarpi.
●
●
Pārbaudiet amortizatora stieņa šarnīra gultņa atstarpi.
●
●
Pārbaudiet amortizatora stieņa atsaiti.
●
●
●
Pārbaudiet riepu stāvokli. ( Lpp. 99)
●
●
●
●
Pārbaudiet riepu spiedienu. ( Lpp. 99)
●
●
●
●
34
APKOPES PLĀNS
9
ik pēc 24 mēnešiem
ik pēc 90 darba stundām
ik pēc 45 darba stundām
ik pēc 15 darba stundām
pēc 1 darba stundas
Pārbaudiet riteņu gultņu atstarpi.
●
●
●
Pārbaudiet riteņu rumbas.
●
●
●
Pārbaudiet aploces disbalansu.
○
●
●
●
Pārbaudiet spieķu nospriegojumu. ( Lpp. 100)
○
●
●
●
Pārbaudiet ķēdi, ķēdes zobratu, ķēdes mazzobratu un ķēdes vadotni. ( Lpp. 75)
○
●
●
●
Pārbaudiet ķēdes nospriegojumu. ( Lpp. 73)
○
●
●
●
●
Pārbaudiet, vai visas kustīgās daļas (piemēram, rokas sviras, ķēde utt.) darbojas
○
●
●
●
●
brīvi.
Nomainiet aizdedzes sveci un aizdedzes sveces spraudni.
●
●
Pārbaudiet vārstu atstarpi.
○
●
●
Nomainiet degvielas filtru.
●
●
Pārbaudiet sajūgu.
●
●
●
Iztīriet gaisa filtru un gaisa filtra nodalījumu.
(
Lpp. 65)
●
●
●
●
Pārbaudiet piltuvi gaisa filtra nodalījuma ieplūdes uzmavā.
●
●
●
●
Nomainiet gala trokšņa slāpētāja stikla šķiedras uzgali.
(
Lpp. 68)
●
●
Veiciet dakšas kāju servisu.
●
●
Veiciet amortizatora stieņa servisu.
●
●
Pārbaudiet visu skrūvju, uzgriežņu un cauruļu apskavu nostiprinājumu.
○
●
●
●
●
Nomainiet degvielas sietu.
(
Lpp. 117)
○
●
●
●
●
Pārbaudiet degvielas spiedienu.
○
●
●
●
Pārbaudiet pretsala aizsardzību un dzeses šķidruma līmeni. ( Lpp. 107)
●
●
Pārbaudiet dzeses šķidruma līmeni. ( Lpp. 108)
○
●
Nomainiet dzeses šķidrumu. ( Lpp. 110)
●
Pārbaudiet stūres iznesuma gultņa atstarpi. ( Lpp. 56)
○
●
Ieeļļojiet stūres iznesuma gultni.
(
Lpp. 57)
●
●
●
Veiciet nelielu dzinēja servisu, ieskaitot dzinēja izņemšanu un uzstādīšanu. (Nomai-
●
●
niet virzuli, pārbaudiet/izmēriet cilindru. Pārbaudiet cilindra galvu. Pārbaudiet sada-
les vārpstas un vārstu pārvada komponentus. Pārbaudiet vadības pārvadu. Nomainiet
radiālos vārpstu blīvslēgus un ūdens sūkņa blīvējumu. Nomainiet iesūkšanas atloku.
Nomainiet ieplūdes uzmavu.)
Veiciet dzinēja kapitālo remontu, dzinējs ir demontēts. (Nomainiet vārstus, vārstu
●
atsperu uzlikas un vārstu atsperu balstplāksnes. Nomainiet klani, klaņa gultni un
gultņa rēdzi. Pārbaudiet transmisiju un ātrumkārbu. Pārbaudiet eļļas spiediena
regulētājvārstu. Nomainiet sūkšanas sūkni. Pārbaudiet spiediena sūkni un eļļošanas
sistēmu. Nomainiet pārvada ķēdi. Nomainiet visus dzinēja gultņus un blīves. Mainiet
brīvgaitu.)
Beigu pārbaude: pārbaudiet transportlīdzekļa lietošanas drošību.
○
●
●
●
●
Veiciet pārbaudes braucienu.
○
●
●
●
●
Pēc pārbaudes brauciena nolasiet kļūdu atmiņas datus, izmantojot
○
●
●
●
●
Husqvarna Motorcycles diagnostikas rīku.
Ierakstiet servisa ierakstu Husqvarna Motorcycles Dealer.net.
○
●
●
●
●
○ vienreizējs intervāls
● periodisks intervāls
35
10
ŠASIJAS REGULĒŠANA

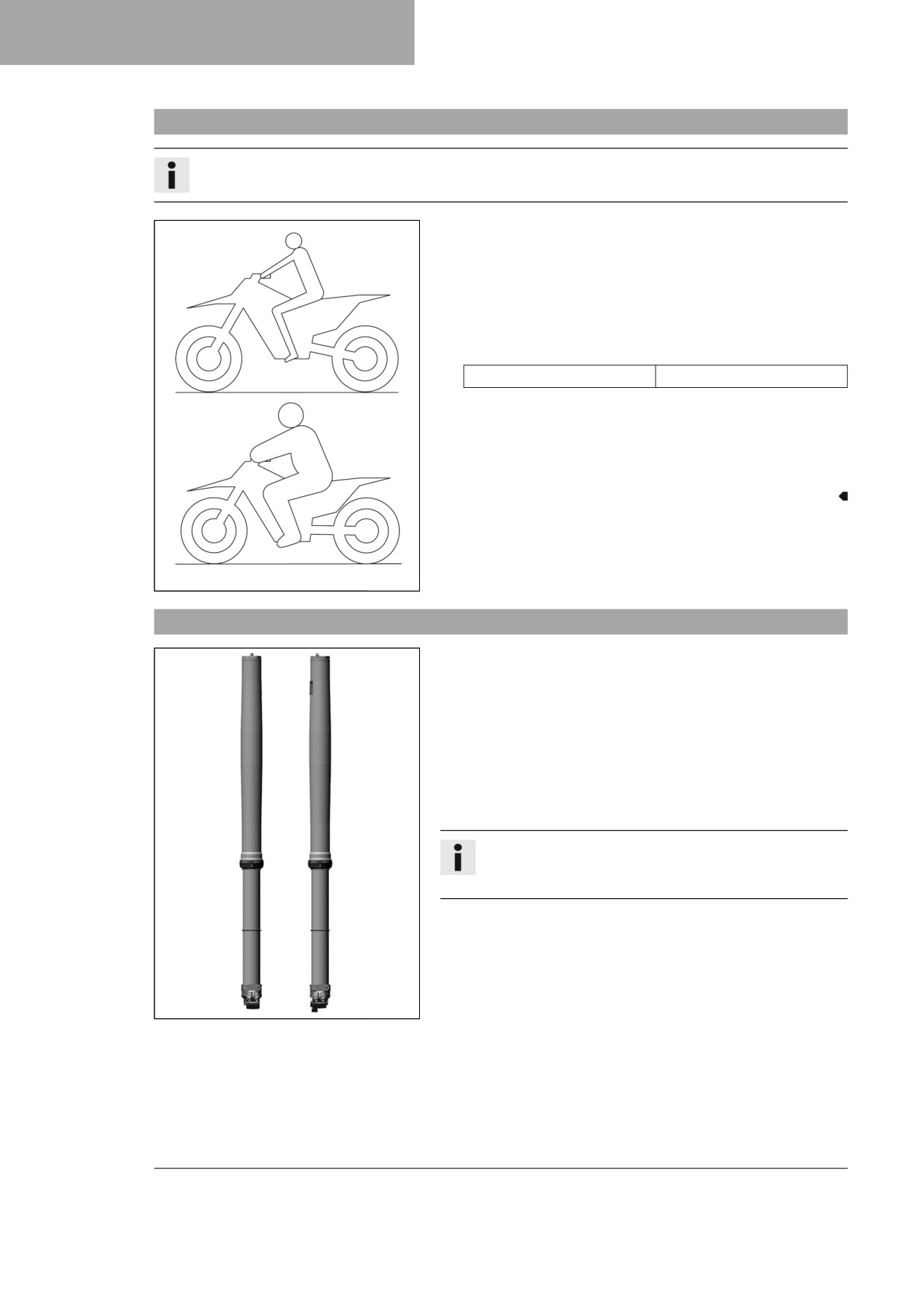

10.1
Šasijas pamatiestatījuma pārbaude atbilstoši vadītāja svaram
Informācija
Veicot šasijas pamatiestatījumu, vispirms noregulējiet amortizatora stieni un tad iestatiet dakšu.
- Amortizācijas komponentu pamatiestatījums jāpielāgo
vadītāja svaram, lai nodrošinātu maksimāli labas motocikla
braukšanas īpašības un izvairītos no dakšas, amortizatora
stieņa, divplecu sviras un rāmja bojājumiem.
- Husqvarna motocikli piegādes brīdī ir iestatīti atbilstoši
vadītāja standarta svaram (ar pilnu aizsargapģērba
komplektu).
Norāde
Standarta vadītāja svars
75 … 85 kg
– Ja vadītāja svars neatbilst šim diapazonam, tad jāveic attie-
cīga balstiekārtas komponentu iestatījuma pielāgošana.
- Nelielas svara novirzes var kompensēt, mainot amortizācijas
stieņa atsperu noslogojumu, bet lielākas novirzes gadījumā
jāuzstāda atbilstošas atsperes.
401030-01
10.2
Pneimatiskā amortizācija XACT
Dakšā WP XACT tiek izmantota pneimatiskā amortizācija.
Šajā sistēmā atspere atrodas dakšas kreisajā kājā, bet amor-
tizācija - dakšas labajā kājā.
Dakšas atsperes netiek izmantotas, tādēļ salīdzinājumā ar stan-
darta dakšām, šādi var nodrošināt ievērojamu svara priekšrocību.
Tas ievērojami uzlabo arī nostrādes īpašības, braucot pa nelielu
nelīdzenumu.
Normālā braukšanas režīmā amortizāciju nodrošina tikai pneima-
tiskais amortizators. Gala atduri nodrošina dakšas kreisajā kājā
ievietotā tērauda atspere.
Informācija
Ja dakša tiek caursista biežāk, gaisa spiediens dakšā ir
jāpalielina, lai novērstu dakšas un rāmja bojājumus.
Gaisa spiedienu dakšā ar dakšas gaisa sūkni var ātri pielāgot
vadītāja svaram, ceļa apstākļiem un vadītāja vēlmēm. Dakšu nav
nepieciešams izjaukt. Nav nepieciešama sarežģītā cietāku vai
mīkstāku dakšas atsperu montāža.
Dakša nenolaižas arī tad, ja blīves bojājuma dēļ gaisa kamera
zaudē gaisu. Šādā gadījumā gaiss tiek aizturēts dakšā. Atsperes
F03629-01
gājiens tiek maksimāli saglabāts. Amortizācija kļūst cietāka un
braukšanas komforts samazinās.
Amortizācijas pakāpei līdzīgi standarta dakšai var iestatīt stiepes
un kompresijas gājienu.
Stiepes pakāpes iestatīšanas elements atrodas labās dakšas
kājas apakšgalā.
36
ŠASIJAS REGULĒŠANA
10
Spiediena posma iestatīšanas elements atrodas labās dakšas
kājas augšgalā.
10.3
Amortizatora stieņa kompresijas amortizācija
Amortizatora stieņa kompresijas amortizācija ir iedalīta divās zonās - Highspeed un Lowspeed.
Highspeed un Lowspeed attiecas uz pakaļējā riteņa amortizācijas ātrumu, nevis uz braukšanas ātrumu.
Highspeed kompresijas iestatījums ietekmē, piem., nosēšanos pēc lēciena - šādā gadījumā aizmugures riteņa
amortizācija notiek ātri.
Lowspeed kompresijas iestatījumu lieto, piemēram, braucot pa garenvirziena augsnes reljefu - aizmugures
riteņa amortizācija notiek lēni.
Šie divi intervāli ir atsevišķi regulējami, taču pāreja starp Highspeed un Lowspeed ir plūdena. Tā rezultātā izmai-
ņas kompresijas Highspeed intervālā ietekmē arī izmaiņas Lowspeed intervālā un otrādi.
10.4

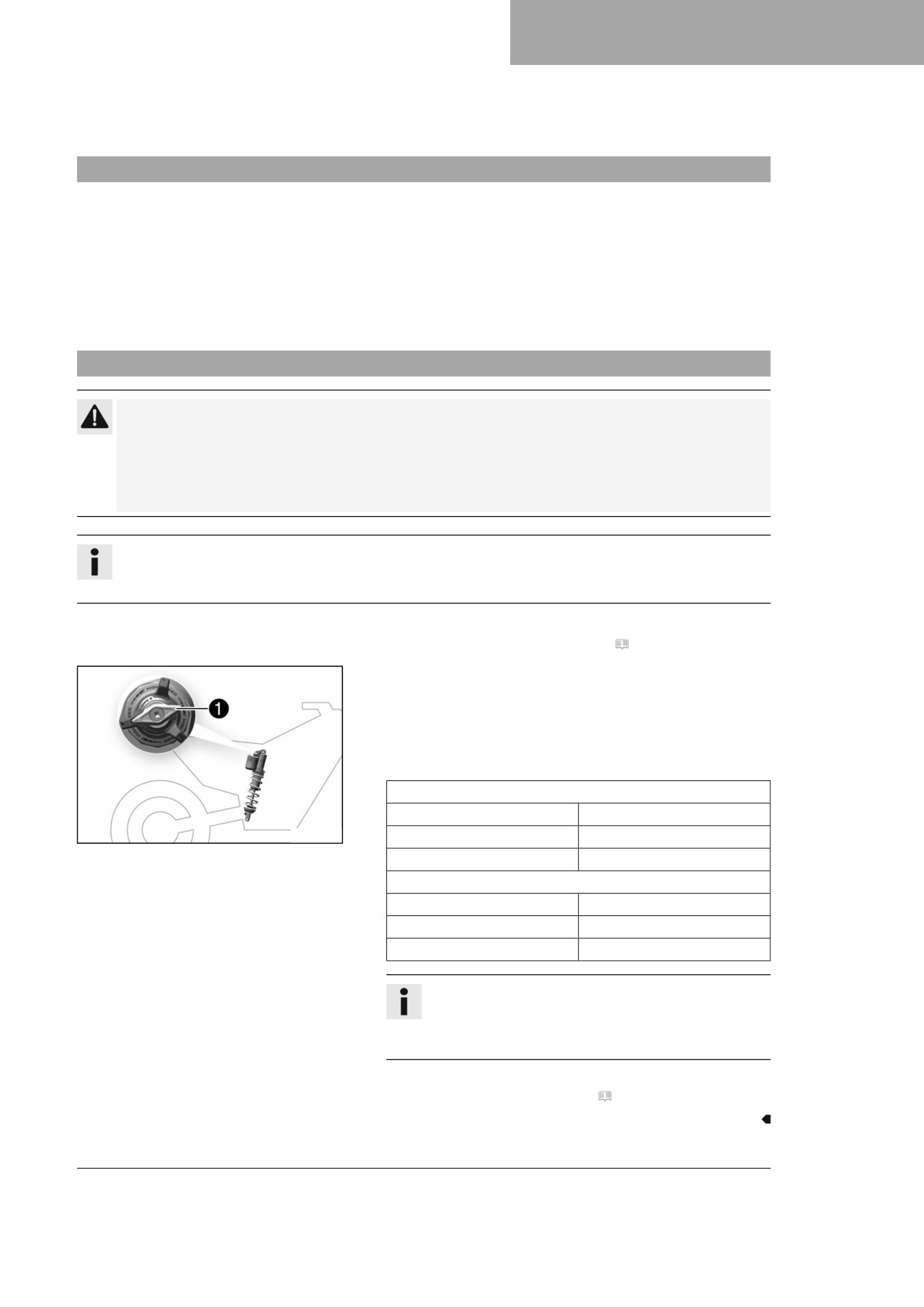

Amortizatora stieņa Lowspeed kompresijas amortizācijas iestatīšana
Uzmanību
Savainojuma draudi Nepareizi izjaucot amortizatora stieni, tā daļas var aizlidot.
Amortizatora stienis ir piepildīts ar paaugstinātam spiedienam pakļautu slāpekli.
- Lūdzu, ņemiet vērā norādīto aprakstu. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums
labprāt palīdzēs.)
Informācija
Lowspeed kompresijas amortizācijas iestatījums darbojas brīdī, kad amortizatora stienis veic lēnu līdz
normālu amortizācijas kustību.
Sagatavošanas darbs
- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)
Galvenā darbība
- Pagrieziet iestatīšanas elementu 1 līdz atdurei pulksteņa
rādītāju virzienā.
- Pagrieziet amortizatora stieņa kājai atbilstošu klikšķu skaitu
pretēji pulksteņa rādītāju virzienam.
Norāde
Lowspeed kompresijas amortizācija (FC 250 EU)
Komforts
17 klikšķiem
F03639-11
Standarts
15 klikšķiem
Sports
13 klikšķiem
Lowspeed kompresijas amortizācija (FC 250 US)
Komforts
17 klikšķiem
Standarts
15 klikšķiem
Sports
13 klikšķiem
Informācija
Griežot pulksteņa rādītāju virzienā, amortizācija tiek
palielināta, bet, griežot pretēji pulksteņa rādītāju virzie-
nam, amortizācija tiek samazināta.
Papildu darbi
- Montējiet sānu vāku labajā pusē. ( Lpp. 67)
37
10
ŠASIJAS REGULĒŠANA
10.5
Amortizatora stieņa Highspeed kompresijas amortizācijas iestatīšana
Uzmanību
Savainojuma draudi Nepareizi izjaucot amortizatora stieni, tā daļas var aizlidot.
Amortizatora stienis ir piepildīts ar paaugstinātam spiedienam pakļautu slāpekli.
- Lūdzu, ņemiet vērā norādīto aprakstu. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums
labprāt palīdzēs.)
Informācija
Highspeed kompresijas amortizācijas iestatījums darbojas brīdī, kad amortizatora stienis veic ātru amor-
tizācijas kustību.
Sagatavošanas darbs
- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)
Galvenā darbība
- Pagrieziet iestatīšanas elementu 1 līdz atdurei pulksteņa
rādītāju virzienā.
- Pagrieziet amortizatora stieņa kājai atbilstošu skaitu pretēji
pulksteņa rādītāju virzienam.
Norāde
Kompresijas amortizācija Highspeed (FC 250 EU)
Komforts
2 apgriezieni
F03639-10
Standarts
1,5 apgriezieni
Sports
1 apgrieziens
Kompresijas amortizācija Highspeed (FC 250 US)
Komforts
2 apgriezieni
Standarts
1,5 apgriezieni
Sports
1 apgrieziens
Informācija
Griežot pulksteņa rādītāju virzienā, amortizācija tiek
palielināta, bet, griežot pretēji pulksteņa rādītāju virzie-
nam, amortizācija tiek samazināta.
Papildu darbi
- Montējiet sānu vāku labajā pusē. ( Lpp. 67)
10.6
Amortizatora stieņa vilces amortizācijas iestatīšana
Uzmanību
Savainojuma draudi Nepareizi izjaucot amortizatora stieni, tā daļas var aizlidot.
Amortizatora stienis ir piepildīts ar paaugstinātam spiedienam pakļautu slāpekli.
- Lūdzu, ņemiet vērā norādīto aprakstu. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums
labprāt palīdzēs.)
38
ŠASIJAS REGULĒŠANA
10
– Grieziet iestatīšanas elementu 1 pulksteņa rādītāju virzienā
līdz pēdējam dzirdamajam klikšķim.
- Pagrieziet amortizatora stieņa kājai atbilstošu klikšķu skaitu
pretēji pulksteņa rādītāju virzienam.
Norāde
Vilces amortizācija (FC 250 EU)
Komforts
17 klikšķiem
Standarts
15 klikšķiem
F03640-10
Sports
13 klikšķiem
Vilces amortizācija (FC 250 US)
Komforts
17 klikšķiem
Standarts
15 klikšķiem
Sports
13 klikšķiem
Informācija
Griežot pulksteņa rādītāju virzienā, amortizācija atgrie-
zes gājienā tiek palielināta, bet, griežot pretēji pulk-
steņa rādītāju virzienam, amortizācija atgriezes gājienā
tiek samazināta.

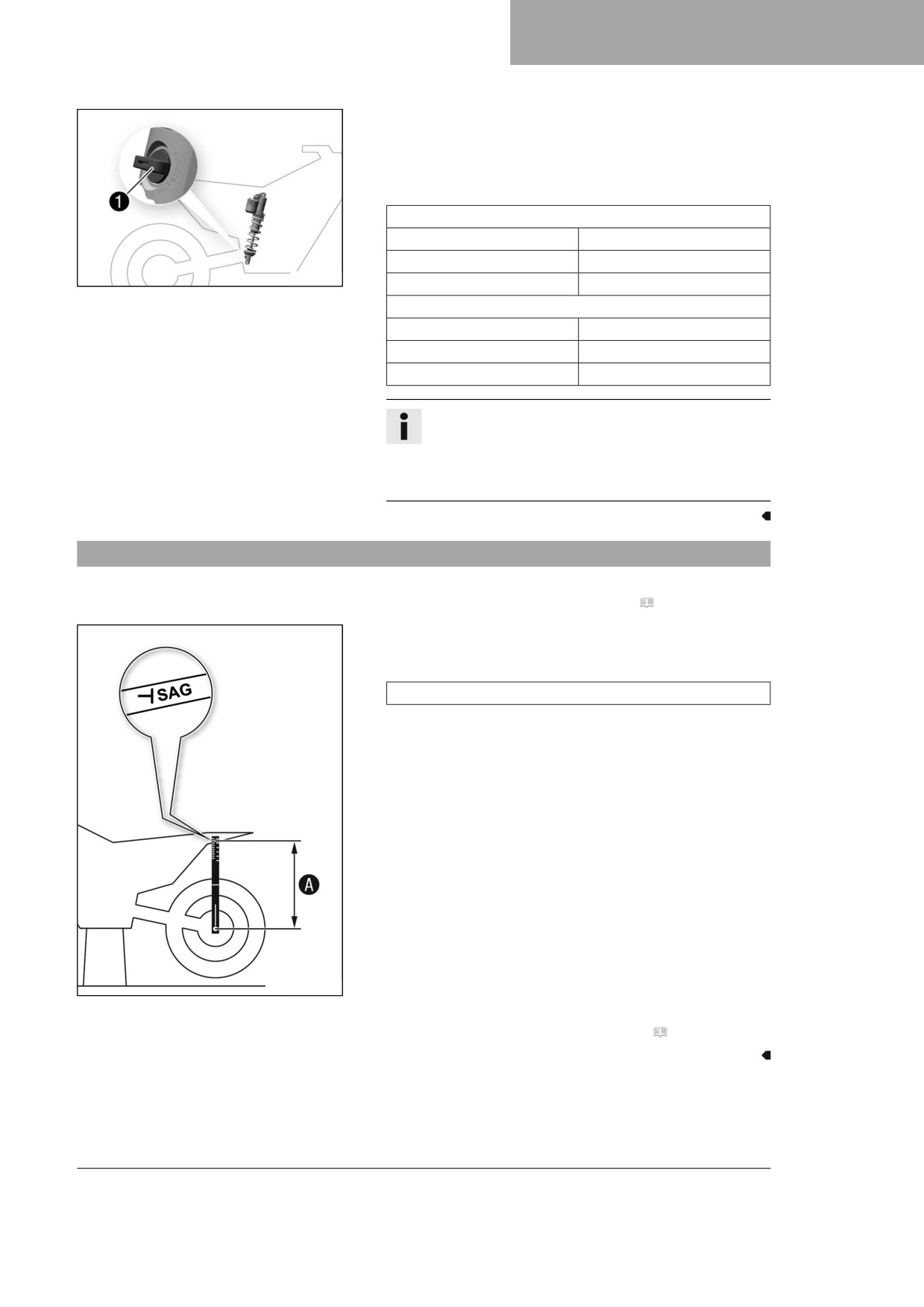

10.7
Aizmugures riteņa atslodzes vērtības noteikšana
Sagatavošanas darbs
- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)
Galvenā darbība
- Ievietojiet aizmugurējā riteņa asī nokares mērelementu un
izmēriet attālumu līdz aizmugurējā spārna marķējumam SAG.
Nokares mērelements (00029090200)
- Izmērīto skaitli pierakstiet kā vērtību A.
402415-10
Papildu darbi
- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)
39
10
ŠASIJAS REGULĒŠANA
10.8

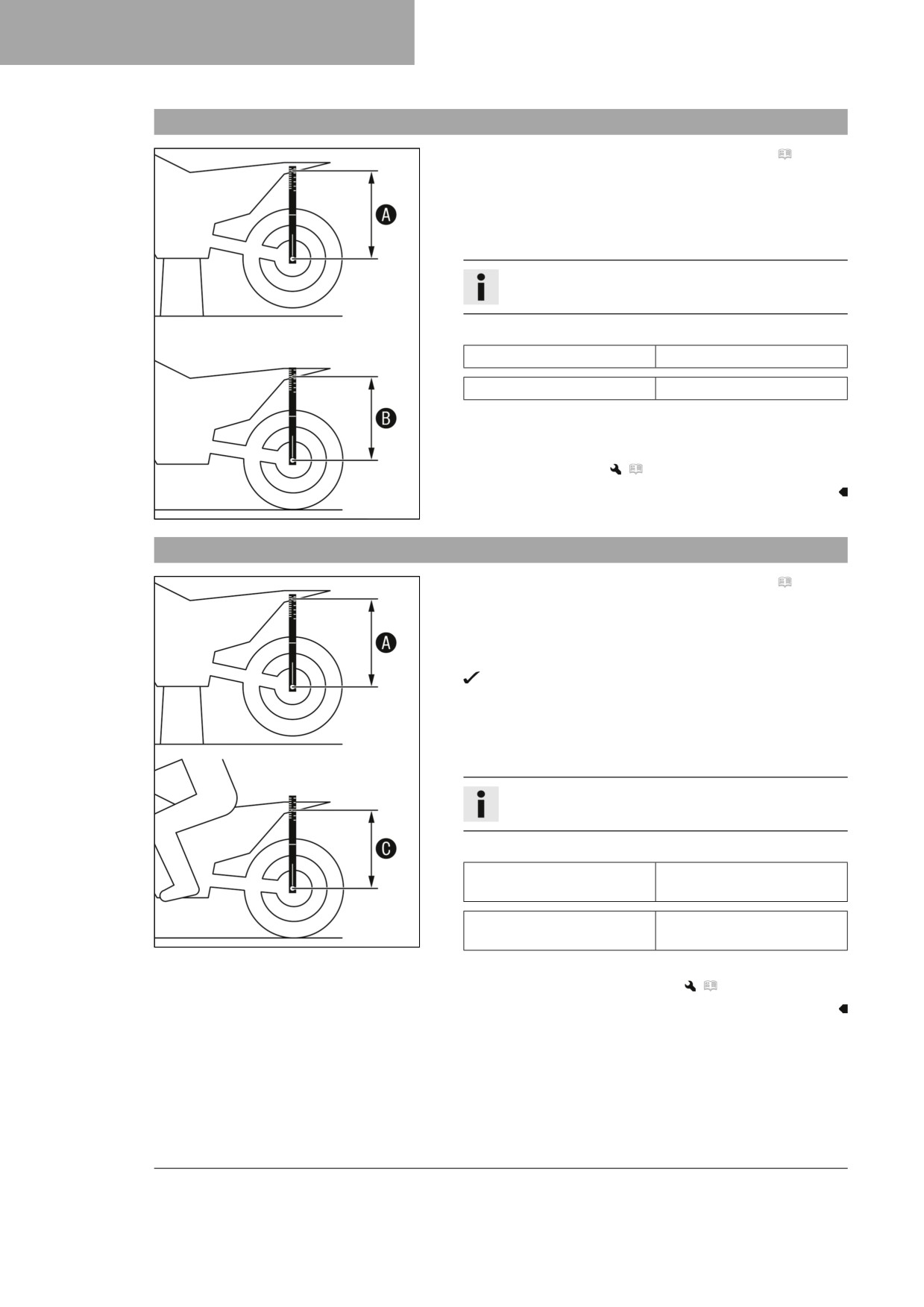

Amortizācijas stieņa statiskās nokares pārbaude
- Nosakiet aizmugures riteņa atslodzes vērtību A. ( Lpp. 39)
- Turiet motociklu ar otras personas palīdzību vertikālā pozīcijā.
- Ar nokares mērelementu atkārtoti izmēriet attālumu starp aiz-
mugurējā riteņa asi un aizmugurējā spārna marķējumu SAG.
- Izmērīto skaitli pierakstiet kā vērtību B.
Informācija
Statisko nokari veido vērtības A un B starpība.
- Pārbaudiet statisko nokari.
Statiskā nokare (FC 250 EU)
35 mm
Statiskā nokare (FC 250 US)
35 mm
» Ja statiskā nokare ir mazāka vai lielāka par norādīto vēr-
tību:
- Iestatiet amortizatora stieņa atsperes
nospriegojumu.
(
Lpp. 41)
402416-10
10.9
Amortizācijas stieņa braukšanas nokares pārbaude
- Nosakiet aizmugures riteņa atslodzes vērtību A. ( Lpp. 39)
- Vadītājs, otrai personai turot motociklu, pilnā aizsargapģērba
komplektā apsēžas uz motocikla normālā sēdus pozīcijā
(kājas ir novietotas uz kāju balstiem) un to pāris reizes kus-
tina augšup un lejup.
Aizmugurējā riteņa piekare svārstās.
- Šajā brīdī trešā persona ar nokares mērelementu atkārtoti
izmēra attālumu starp aizmugurējā riteņa asi un aizmugurējā
spārna marķējumu SAG.
- Izmērīto skaitli pierakstiet kā vērtību C.
Informācija
Braukšanas nokari veido vērtības A un C starpība.
- Pārbaudiet braukšanas nokari.
Braukšanas nokare
105 mm
(FC 250 EU)
Braukšanas nokare
105 mm
402417-10
(FC 250 US)
» Ja braukšanas nokare neatbilst norādītajai vērtībai:
- Iestatiet braukšanas nokari.
(
Lpp. 42)
40
ŠASIJAS REGULĒŠANA
10
10.10

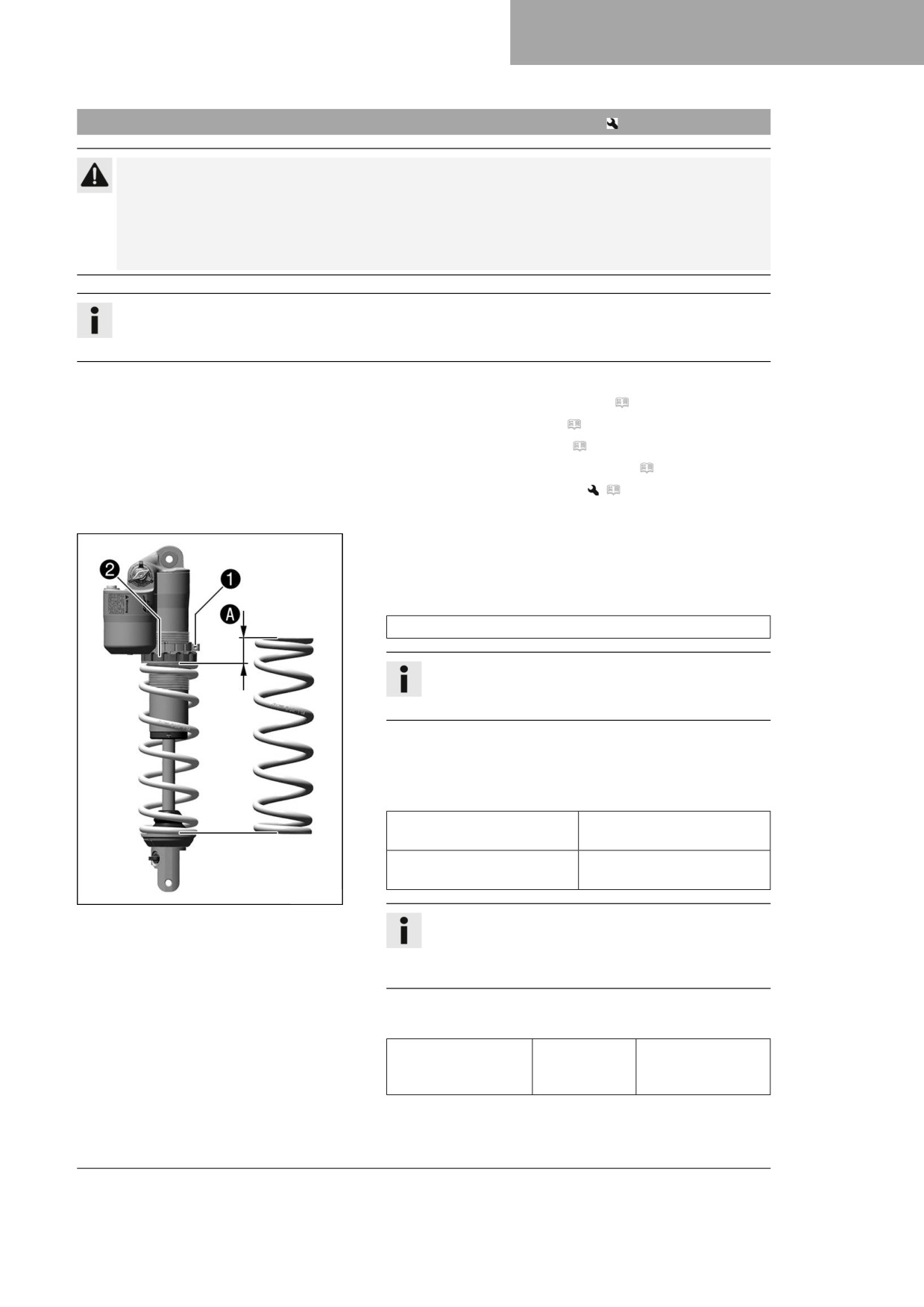

Amortizatora stieņa atsperes nospriegojuma iestatīšana
Uzmanību
Savainojuma draudi Nepareizi izjaucot amortizatora stieni, tā daļas var aizlidot.
Amortizatora stienis ir piepildīts ar paaugstinātam spiedienam pakļautu slāpekli.
- Lūdzu, ņemiet vērā norādīto aprakstu. (Tuvākā pilnvarotā Husqvarna Motorcycles darbnīca jums
labprāt palīdzēs.)
Informācija
Pirms mainīt atsperes nospriegojumu, pierakstiet faktisko iestatījumu, piem., pierakstot atsperes
garumu.
Sagatavošanas darbs
- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)
- Demontējiet rāmja aizsargu. ( Lpp. 51)
- Demontējiet gala klusinātāju. ( Lpp. 68)
- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)
- Demontējiet amortizatora stieni.
(
Lpp. 59)
– Rūpīgi notīriet demontēto amortizatora stieni.
Galvenā darbība
-
Atskrūvējiet skrūvi 1.
–
Grieziet iestatīšanas gredzenu 2, līdz atspere ir pilnībā atbrī-
vota.
Āķatslēga (90129051000)
Informācija
Ja atsperi nevar pilnībā atbrīvot, tad, lai veiktu precīzu
mērījumu, tā ir jādemontē.
-
Izmēriet kopējo nenospriegotas atsperes garumu.
–
Nospriegojiet atsperi, pagriežot iestatīšanas gredzenu 2
atbilstoši norādītajai vērtībai A.
Norāde
Atsperes nospriegojums
8 mm
(FC 250 EU)
Atsperes nospriegojums
8 mm
(FC 250 US)
F03627-10
Informācija
Atkarībā no statiskās vai braukšanas nokares var būt
nepieciešams lielāks vai mazāks atsperes nospriego-
jums.
-
Pievelciet skrūvi 1.
Norāde
Amortizatora stieņa
M5
5 Nm
iestatīšanas gre-
dzena skrūve
41
10
ŠASIJAS REGULĒŠANA
Papildu darbi
- Iemontējiet amortizatora stieni.
(
Lpp. 60)
– Uzmontējiet gala klusinātāju. ( Lpp. 68)
- Piemontējiet rāmja aizsargu. ( Lpp. 52)
- Montējiet sānu vāku labajā pusē. ( Lpp. 67)
- Pārbaudiet kājas bremžu pedāļa brīvgaitu. ( Lpp. 88)
- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)
10.11

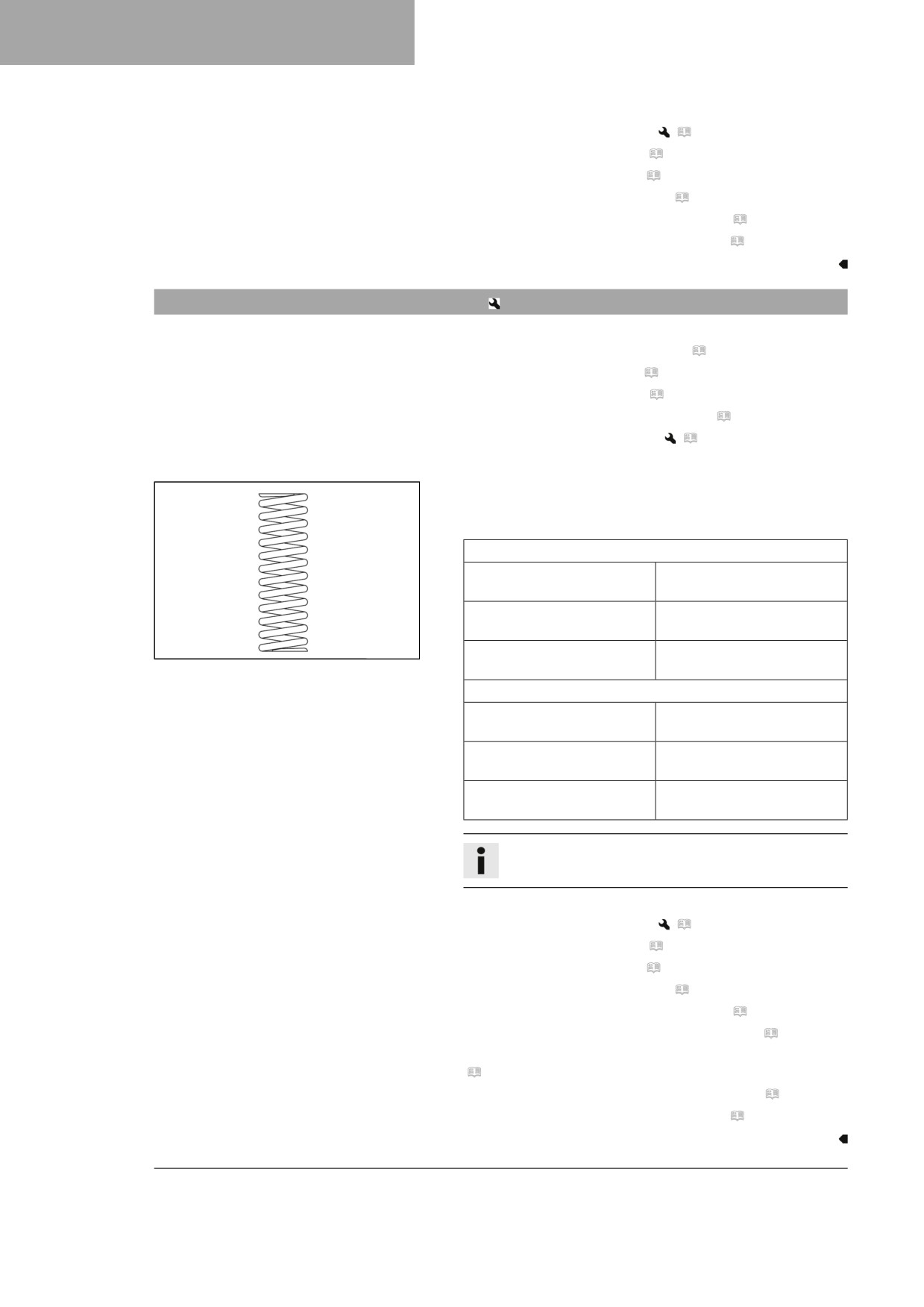

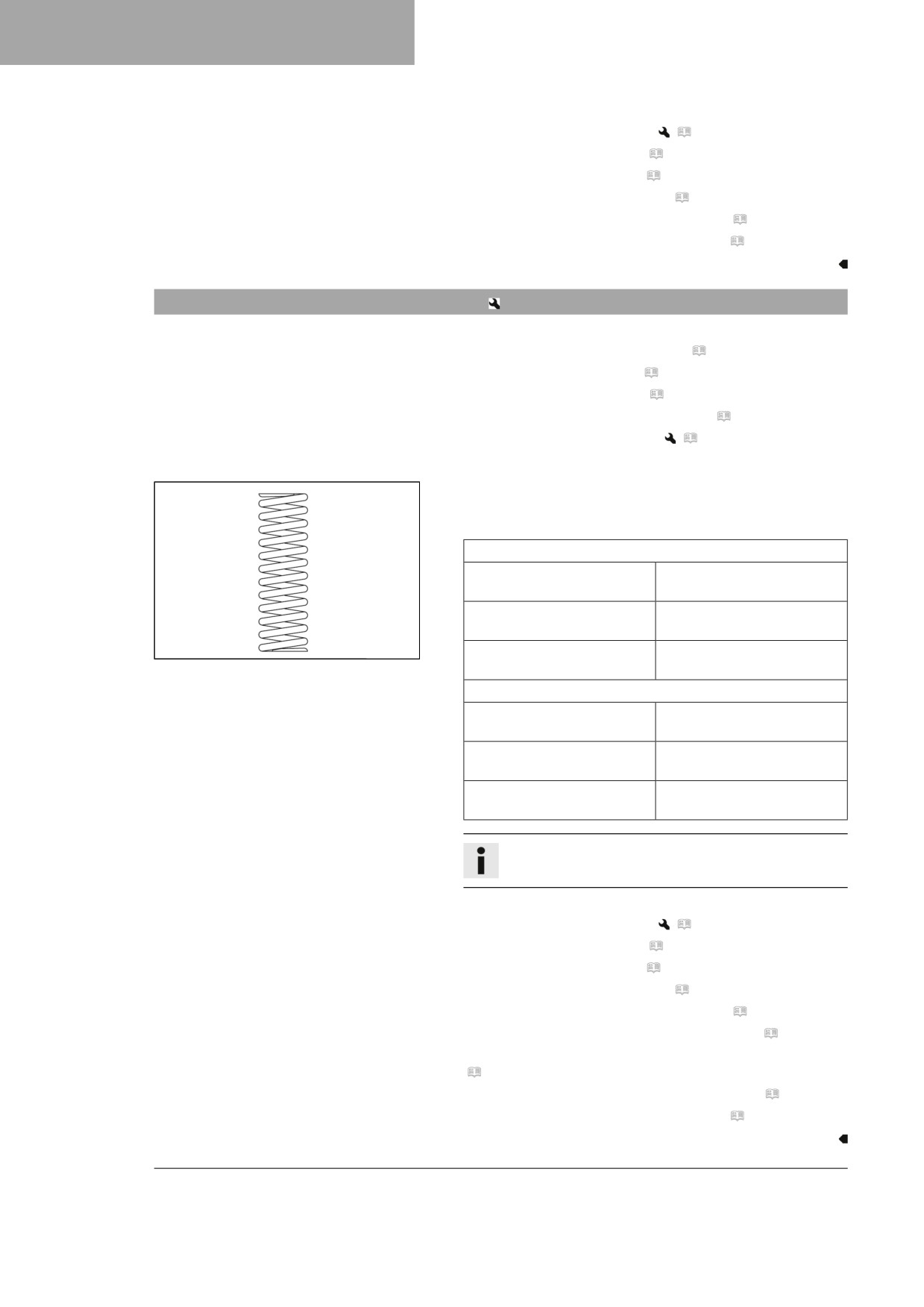

Braukšanas nokares iestatīšana
Sagatavošanas darbs
- Demontējiet sānu vāku labajā pusē. ( Lpp. 67)
- Demontējiet rāmja aizsargu. ( Lpp. 51)
- Demontējiet gala klusinātāju. ( Lpp. 68)
- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)
- Demontējiet amortizatora stieni.
(
Lpp. 59)
– Rūpīgi notīriet demontēto amortizatora stieni.
Galvenā darbība
- Izvēlieties un iemontējiet atbilstošu atsperi.
Norāde
Atsperes koeficients (FC 250 EU)
Vadītāja svars: 65 …
42 N/mm
75 kg
Vadītāja svars: 75 …
45 N/mm
85 kg
B00292-10
Vadītāja svars: 85 …
48 N/mm
95 kg
Atsperes koeficients (FC 250 US)
Vadītāja svars: 65 …
39 N/mm
75 kg
Vadītāja svars: 75 …
42 N/mm
85 kg
Vadītāja svars: 85 …
45 N/mm
95 kg
Informācija
Atsperes saspiedes koeficients ir norādīts tās ārpusē.
Papildu darbi
- Iemontējiet amortizatora stieni.
(
Lpp. 60)
– Uzmontējiet gala klusinātāju. ( Lpp. 68)
- Piemontējiet rāmja aizsargu. ( Lpp. 52)
- Montējiet sānu vāku labajā pusē. ( Lpp. 67)
- Pārbaudiet kājas bremžu pedāļa brīvgaitu. ( Lpp. 88)
- Pārbaudiet amortizācijas stieņa statisko nokari. ( Lpp. 40)
- Pārbaudiet amortizācijas stieņa braukšanas nokari.
(
Lpp. 40)
– Iestatiet amortizatora stieņa vilces amortizāciju. ( Lpp. 38)
- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)
42
ŠASIJAS REGULĒŠANA
10
10.12

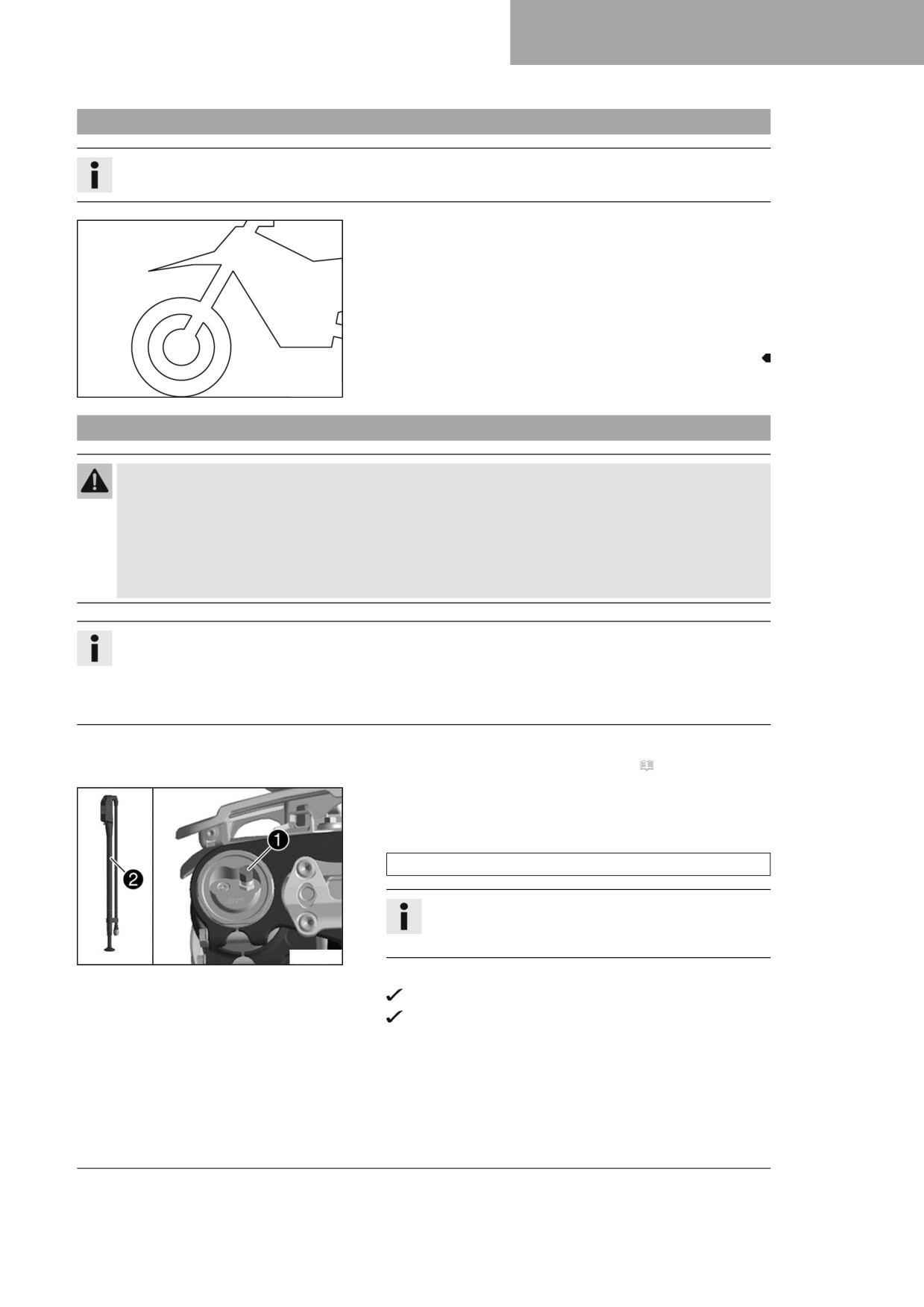

Dakšas kāju pamatiestatījuma pārbaude
Informācija
Precīzu dakšas braukšanas nokari nav iespējams noteikt dažādu iemeslu dēļ.
- Nelielas vadītāja svara novirzes var kompensēt ar dakšas
gaisa spiedienu.
- Ja dakša biežāk caursitas (ciets gala atsitiens amortizācijas
gājiena laikā), tad gaisa spiediens dakšā ir jāpalielina atbil-
stoši specifikācijai, lai novērstu dakšas un rāmja bojājumus.
- Ja dakšas amortizācija pēc ilgstošas braukšanas šķiet neie-
rasti stingra, tad jāveic dakšas kāju atgaisošana.
401000-01
10.13
Dakšas gaisa spiediena iestatīšana
Brīdinājums
Nelaimes gadījuma risks Šasijas iestatījumu izmaiņas var būtiski mainīt braukšanas īpašības.
Nesaskaņotas šasijas iestatījumu izmaiņas var ievērojami pasliktināt braukšanas īpašības pārslogot
komponentus.
- Iestatījumus veiciet tikai atbilstoši ieteiktajam diapazonam.
- Pēc izmaiņu veikšanas, vispirms brauciet lēnām, lai novērtētu braukšanas īpašības.
Informācija
Gaisa spiedienu pārbaudiet vai iestatiet vienādos apstākļos un vismaz 5 minūtes pēc dzinēja apturēša-
nas.
Pneimatiskais amortizators atrodas dakšas kreisajā kājā. Kompresijas un vilces amortizācija atrodas
dakšas labajā kājā.
Sagatavošanas darbs
- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)
Galvenā darbība
- Noskrūvējiet aizsargvāciņu 1.
- Pilnībā sabīdiet dakšas gaisa sūkni 2.
Dakšas gaisa sūknis (79412966100)
Informācija
Dakšas gaisa sūknis atrodas motocikla piederumu
iepakojumā.
A01166-10
- Savienojiet dakšas gaisa sūkni ar dakšas kreiso kāju.
Dakšas gaisa sūkņa indikators ieslēdzas automātiski.
Savienošanas brīdī no dakšas kājas izplūst neliels gaisa
daudzums.
43
10
ŠASIJAS REGULĒŠANA
Informācija
To nosaka caurules tilpums un tas neliecina par dak-
šas gaisa sūkņa vai dakšas bojājumu.
Ievērojiet Husqvarna Motorcycles tehnisko piederumu
pievienoto pamācību.
-
Gaisa spiediena iestatīšana atbilstoši specifikācijai.
Norāde
Gaisa spiediens (FC 250 EU)
10,3 bar
Gaisa spiediens
10,5 bar
(FC 250 US)
Pakāpeniska gaisa spie-
0,2 bar
diena maiņa
Minimālais gaisa spiediens
7 bar
Maksimālais gaisa spiediens
12 bar
Informācija
Nekādā gadījumā neiestatiet norādītajam diapazonam
neatbilstošu gaisa spiedienu.
-
Atvienojiet dakšas gaisa sūkni no dakšas kreisās kājas.
Atvienošanas brīdī no caurules izplūst pārspiediens,
nevis dakšas kājā iesūknētais gaiss.
Dakšas sūkņa displejs automātiski izslēdzas pēc
80 sekundēm.
-
Uzskrūvējiet aizsargvāciņu.
Informācija
Aizsargvāciņu pieskrūvējiet tikai ar rokām.
Papildu darbi
- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)
10.14
Dakšas kompresijas amortizācijas iestatīšana
Informācija
Hidrauliskā kompresijas amortizācija nosaka dakšas amortizācijas īpašības.
- Pagrieziet iestatīšanas elementu 1 līdz atdurei pulksteņa
rādītāju virzienā.
Informācija
Iestatīšanas elements 1 atrodas labās dakšas kājas
augšgalā.
- Pagrieziet dakšas tipam atbilstošu klikšķu skaitu pretēji pulk-
steņa rādītāju virzienam.
A01167-10
44
ŠASIJAS REGULĒŠANA
10
Norāde
Kompresijas amortizācija (FC 250 EU)
Komforts
17 klikšķiem
Standarts
12 klikšķiem
Sports
7 klikšķiem
Kompresijas amortizācija (FC 250 US)
Komforts
17 klikšķiem
Standarts
12 klikšķiem
Sports
7 klikšķiem
Informācija
Griežot pulksteņa rādītāju virzienā, amortizācija ievir-
zes gājienā tiek palielināta, bet, griežot pretēji pulk-
steņa rādītāju virzienam, amortizācija ievirzes gājienā
tiek samazināta.
10.15

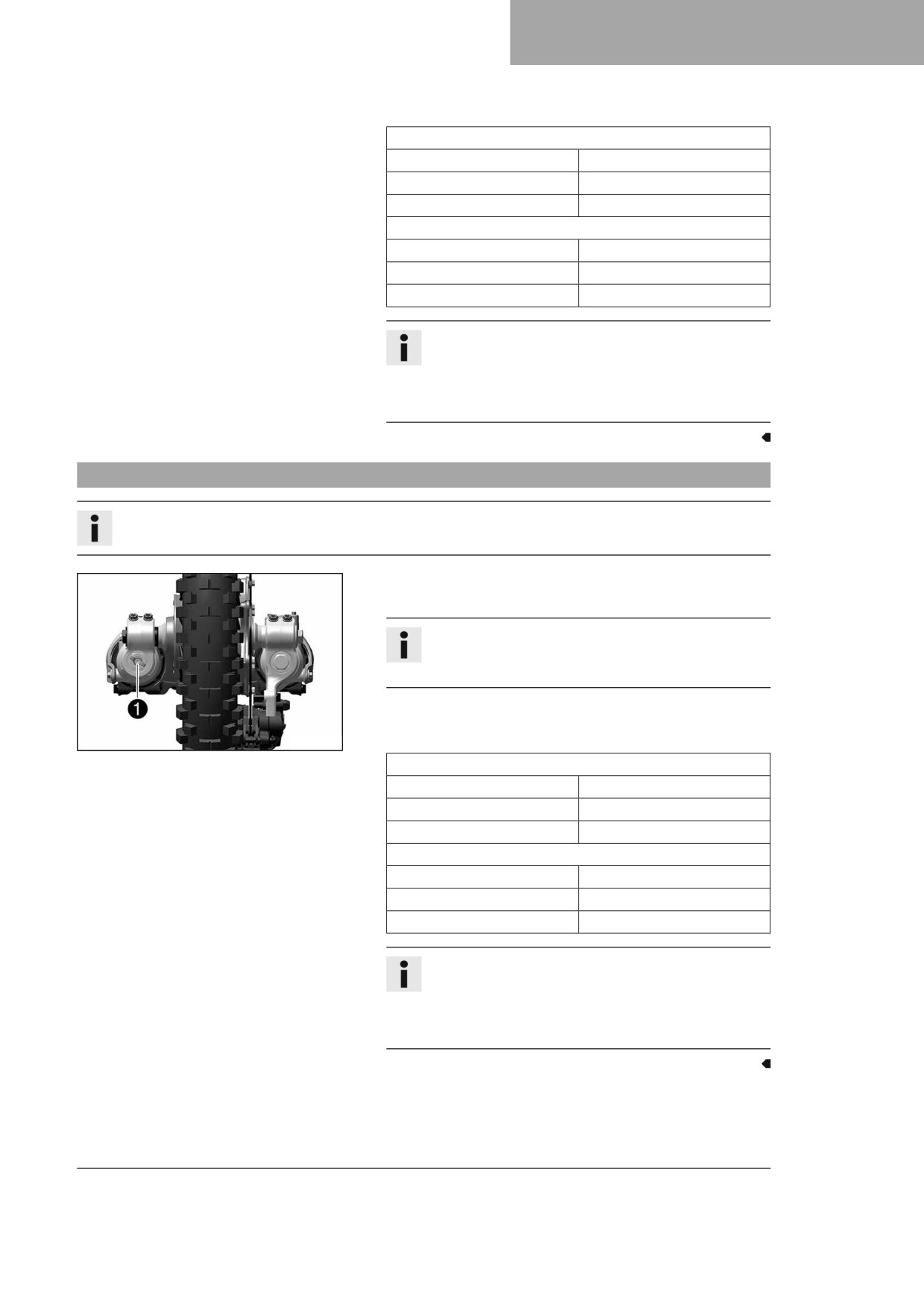

Dakšas vilces amortizācijas iestatīšana
Informācija
Hidrauliskā vilces amortizācija nosaka dakšas amortizācijas īpašības, tai izvirzoties.
- Pagrieziet iestatīšanas elementu 1 līdz atdurei pulksteņa
rādītāju virzienā.
Informācija
Iestatīšanas elements 1 atrodas labās dakšas kājas
apakšgalā.
- Pagrieziet dakšas tipam atbilstošu klikšķu skaitu pretēji pulk-
steņa rādītāju virzienam.
Z01370-10
Norāde
Vilces amortizācija (FC 250 EU)
Komforts
17 klikšķiem
Standarts
12 klikšķiem
Sports
7 klikšķiem
Vilces amortizācija (FC 250 US)
Komforts
23 klikšķiem
Standarts
18 klikšķiem
Sports
13 klikšķiem
Informācija
Griežot pulksteņa rādītāju virzienā, amortizācija atgrie-
zes gājienā tiek palielināta, bet, griežot pretēji pulk-
steņa rādītāju virzienam, amortizācija atgriezes gājienā
tiek samazināta.
45
10
ŠASIJAS REGULĒŠANA
10.16
Stūres pozīcija
Stūres stiprinājuma 1 urbumi atrodas A attālumā no centra.
Urbumu attālums A
3,5 mm
Stūri var uzstādīt 2 dažādās pozīcijās. Tas stūri ļauj pārvietot
vadītājam piemērotākajā pozīcijā.
Informācija
Turklāt stūres stieni uzstādīt gan fiksēti, gan arī ar gumijas
amortizāciju.
A01168-10
10.17
Stūres pozīcijas iestatīšana
Brīdinājums
Nelaimes gadījuma risks Remontēta stūre rada drošības risku.
Veicot stūres saliekšanu vai iztaisnošanu, materiāls nogurst. Rezultātā ir iespējams stūres lūzums.
- Nomainiet stūri, ja tā ir bojāta vai saliekta.
Informācija
Stūri var uzstādīt fiksētā veidā un ar gumijas amortizāciju.
Sagatavošanas darbs
- Noņemiet stūres polsteri.
46
ŠASIJAS REGULĒŠANA
10

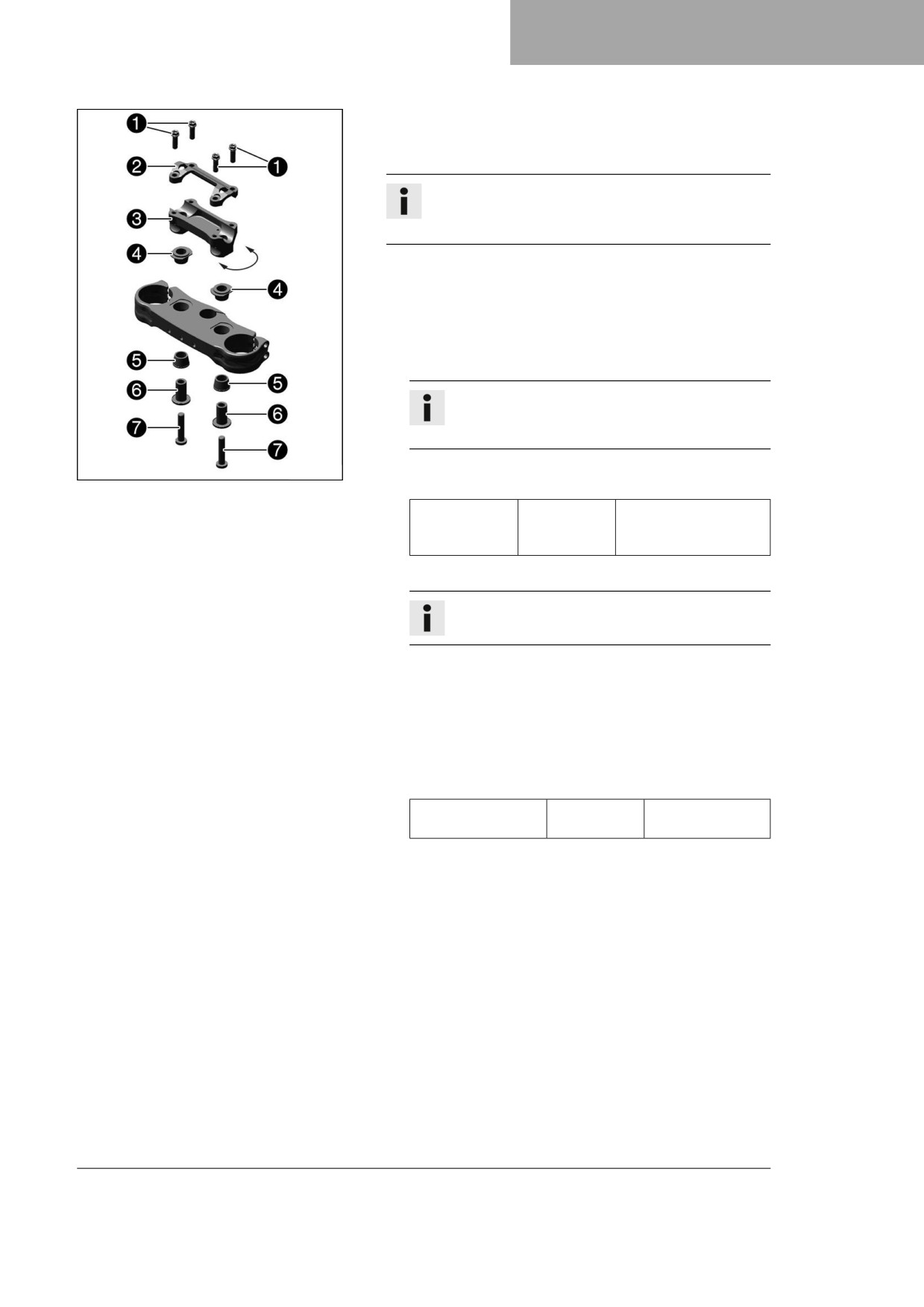

Galvenā darbība
- Izskrūvējiet skrūves 1. Noņemiet stūres vārpstas
stiprinājumu 2. Noņemiet stūri un nolieciet to malā.
Informācija
Pārsedziet detaļas, lai tās aizsargātu pret bojājumiem.
Nepārlokiet kabeļus un vadus.
- Izņemiet skrūves 7 un uzmavas 6. Noņemiet stūres stip-
rinājumu 3.
Stūres pozīcijas pielāgošana ar gumijoto stūres vārpstas
stiprinājumu
-
Novietojiet pozīcijā gumijas uzmavas 4 un 5.
–
Novietojiet stūres stiprinājumu vēlamajā pozīcijā.
Informācija
Stūres stiprinājums vienā pusē ir garāks un
augstāks.
-
A01169-10
Ieskrūvējiet un pievelciet skrūves 7 ar uzmavu 6.
Norāde
Stūres
M10
40 Nm
stiprinājuma
Loctite® 243™
skrūve
-
Noregulējiet stūri.
Informācija
Pārliecinieties, ka kabeļi un vadi ir uzstādīti pareizi.
-
Noregulējiet stūres vārpstas stiprinājumu 2.
–
Ieskrūvējiet, bet vēl nepievelciet skrūves 1.
–
Vispirms pieskrūvējiet stūres vārpstas stiprinājumu ar
skrūvēm 1 pie stūres stiprinājuma bloka garākās,
augstākās puses.
-
Skrūves 1 pievelciet vienmērīgi.
Norāde
Stūres vārpstas
M8
20 Nm
stiprinājuma skrūve
47
10
ŠASIJAS REGULĒŠANA

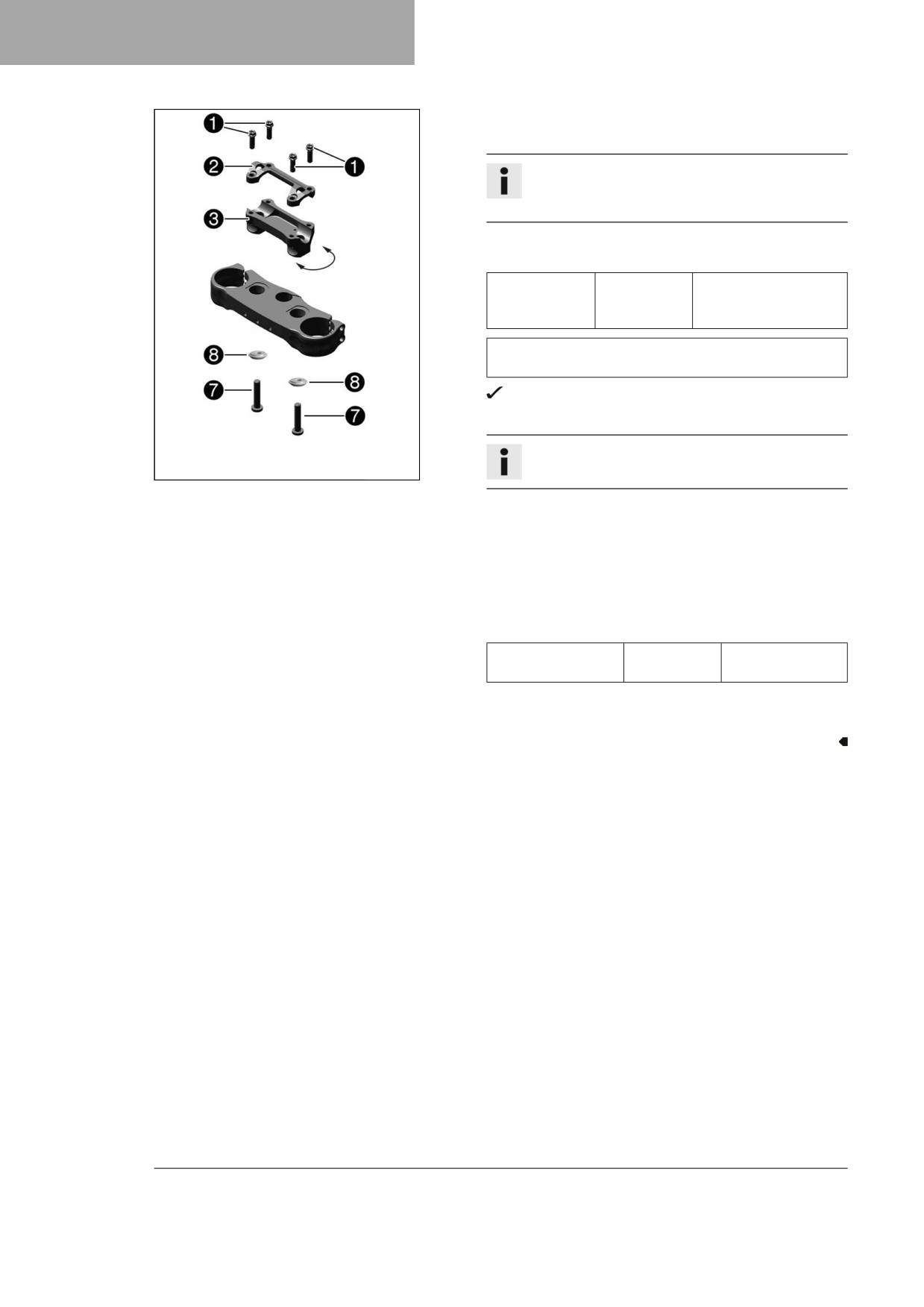

Stūres regulēšana ar fiksēto stūres vārpstas stiprinājumu
-
Novietojiet stūres stiprinājumu vēlamajā pozīcijā.
Informācija
Stūres stiprinājums vienā pusē ir garāks un
augstāks.
-
Ieskrūvējiet un pievelciet skrūves 7 ar uzmavām 8.
Norāde
Stūres
M10
40 Nm
stiprinājuma
Loctite® 243™
skrūve
Fiksēta stūres vārpstas stiprinājuma
uzmava (A46001038010)
Uzmavas konusveida puse ir pavērsta lejup.
-
Noregulējiet stūri.
Informācija
A01170-10
Pārliecinieties, ka kabeļi un vadi ir uzstādīti pareizi.
-
Noregulējiet stūres vārpstas stiprinājumu 2.
–
Ieskrūvējiet, bet vēl nepievelciet skrūves 1.
–
Vispirms pieskrūvējiet stūres vārpstas stiprinājumu ar
skrūvēm 1 pie stūres stiprinājuma bloka garākās,
augstākās puses.
-
Skrūves 1 pievelciet vienmērīgi.
Norāde
Stūres vārpstas
M8
20 Nm
stiprinājuma skrūve
Papildu darbi
- Uzlieciet stūres polsteri.
48
ŠASIJAS APKOPES DARBI
11
11.1
Motocikla pacelšana ar paceļamo stendu
Norāde
Materiālie zaudējumi Nepareiza novietošana radīs transportlīdzekļa bojājumus.
Transportlīdzeklim aizripojot vai nokrītot, var rasties būtiski bojājumi.
Transportlīdzekļa novietošanai izmantotie komponenti ir paredzēti tikai transportlīdzekļa svaram.
- Transportlīdzekli novietojiet uz stingras un līdzenas pamatnes.
- Raugiet, lai uz statīvā ievietota transportlīdzekļa nesēdētu personas.
- Paceliet motociklu aiz rāmja zem dzinēja.
Paceļamais stends (81329955100)
Abi riteņi nepieskaras zemei.
- Nodrošiniet motociklu pret nokrišanu.
401942-01
11.2
Motocikla noņemšana no paceļamā stenda
Norāde
Materiālie zaudējumi Nepareiza novietošana radīs transportlīdzekļa bojājumus.
Transportlīdzeklim aizripojot vai nokrītot, var rasties būtiski bojājumi.
Transportlīdzekļa novietošanai izmantotie komponenti ir paredzēti tikai transportlīdzekļa svaram.
- Transportlīdzekli novietojiet uz stingras un līdzenas pamatnes.
- Raugiet, lai uz statīvā ievietota transportlīdzekļa nesēdētu personas.
- Noņemiet motociklu no paceļamā stenda.
- Noņemiet paceļamo stendu.
- Lai novietotu motociklu, ievietojiet Plug-in statīvu 1 izņe-
mamās ass kreisajā pusē.
Plug-in statīvs (A46029094000)
Informācija
Plug-in statīvs ir iekļauts piegādes komplektā.
H02629-10
Pirms braukšanas noņemiet Plug-in statīvu.
49
11
ŠASIJAS APKOPES DARBI
11.3

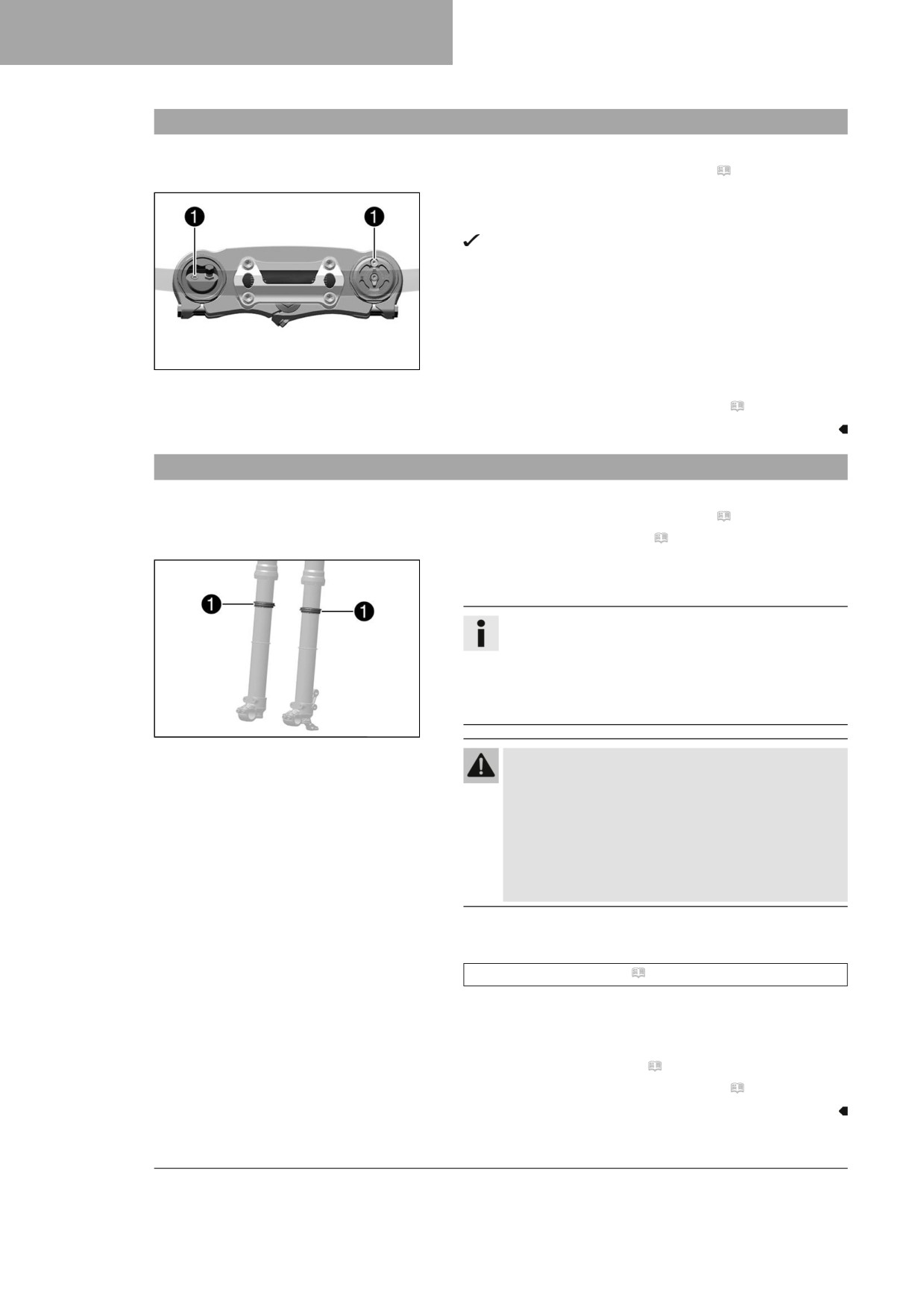

Dakšas kāju atgaisošana
Sagatavošanas darbs
- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)
Galvenā darbība
- Atskrūvējiet atgaisošanas skrūves 1.
No dakšas iekšpuses izplūst iespējamais paaugstinātais
spiediens.
- Pieskrūvējiet atgaisošanas skrūves.
A01215-10
Papildu darbi
- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)
11.4
Dakšas kāju putekļu manšetu tīrīšana
Sagatavošanas darbs
- Paceliet motociklu ar paceļamo stendu. ( Lpp. 49)
- Demontējiet dakšas aizsargu. ( Lpp. 51)
Galvenā darbība
- Spiediet abas dakšu kāju putekļu manšetes 1 uz lejup.
Informācija
Putekļu manšetes nodrošina putekļu un rupju netīrumu
tīrīšanu no dakšas iekšējām caurulēm. Laika gaitā netī-
rumi var nokļūt aiz putekļu manšetēm. Ja šie netīrumi
netiek notīrīti, eļļas blīvgredzeni var zaudēt hermētis-
kumu.
F03666-10
Brīdinājums
Nelaimes gadījuma risks Uz bremžu diskiem
nokļuvusi eļļa vai smērviela samazina bremzēšanas
efektivitāti.
- Raugiet, lai bremžu diski būtu tīri no eļļas un
smērvielām.
- Nepieciešamības gadījumā notīriet bremžu diskus
ar bremžu tīrīšanas līdzekli.
- Notīriet un ieeļļojiet abu dakšas kāju iekšējās caurules un
putekļu manšetes.
Universāls eļļas aerosols ( Lpp. 143)
- Velciet putekļu manšetes atpakaļ montāžas pozīcijā.
- Notīriet lieko eļļu.
Papildu darbi
- Iemontējiet dakšas aizsargu. ( Lpp. 51)
- Noņemiet motociklu no paceļamā stenda. ( Lpp. 49)
50
//////////////////////////////////////////
