HUSQVARNA FC 250. BEDIENINGSHANDLEIDING (2024)

SERVICEWERKZAAMHEDEN CHASSIS

11.5

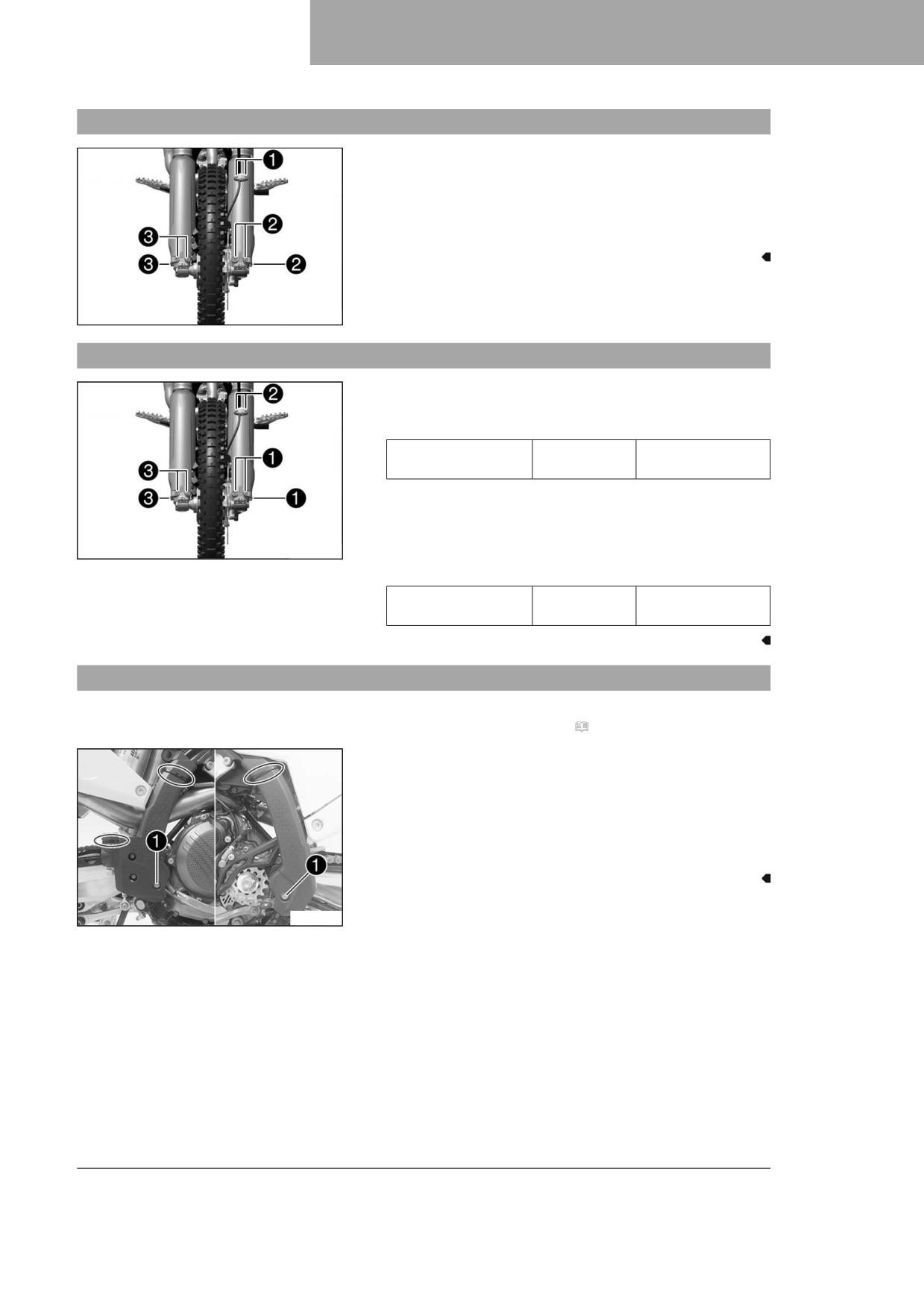

Voorvorkprotector demonteren

- Schroeven 1 verwijderen en klem verwijderen.

- Schroeven 2 verwijderen en linker voorvorkprotector verwij-

deren.

- Schroeven 3 verwijderen en rechter voorvorkprotector ver-

wijderen.

A01213-10

11.6

Voorvorkprotector monteren

- Voorvorkprotector op linker vorkpoot positioneren. Schroe-

ven 1 monteren en vastdraaien.

Voorgeschreven waarde

Resterende schroe-

10 Nm

ven chassis

- Remkabel en klem positioneren. Schroeven 2 monteren en

vastdraaien.

- Voorvorkprotector op rechter vorkpoot positioneren. Schroe-

A01213-11

ven 3 monteren en vastdraaien.

Voorgeschreven waarde

Resterende schroe-

10 Nm

ven chassis

11.7

Framebescherming demonteren

Voorwerk

- Zijdeksel rechts demonteren. ( pag. 67)

Hoofdwerk

- Kabelbinders verwijderen.

- Schroeven 1 met bussen verwijderen.

- Linker framebescherming verwijderen.

- Rechter framebescherming naar voren schuiven en naar

beneden verwijderen.

T04408-10

SERVICEWERKZAAMHEDEN CHASSIS

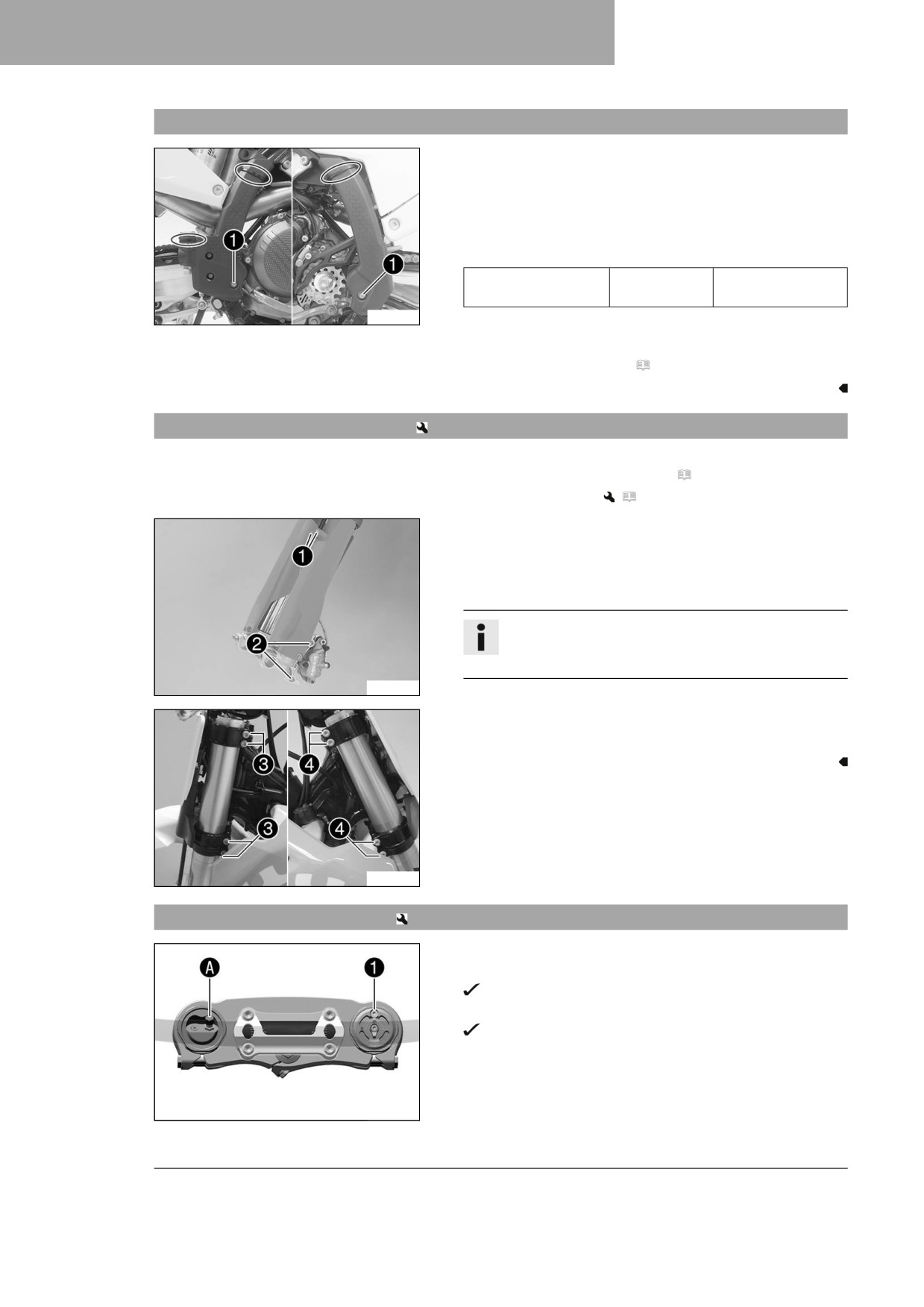

11.8

Framebescherming monteren

Hoofdwerk

- Linker framebescherming positioneren.

- Rechter framebescherming van onder plaatsen en naar ach-

teren schuiven.

- Schroeven 1 met bussen monteren en vastdraaien.

Voorgeschreven waarde

Schroef framebe-

3 Nm

scherming

T04408-10

- Framebescherming met kabelbinders vastzetten.

Nawerk

- Zijdeksel rechts monteren. ( pag. 67)

11.9

Vorkpoten demonteren

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

- Voorwiel demonteren.

(

pag. 96)

Hoofdwerk

- Schroeven 1 verwijderen en klem verwijderen.

- Schroeven 2 verwijderen en remzadels verwijderen.

- Remzadel met remkabel spanningsvrij opzij hangen.

Info

Remhendel niet bedienen als het voorwiel is gede-

monteerd.

A01067-10

- Schroeven 3 losdraaien. Vorkpoot links verwijderen.

- Schroeven 4 losdraaien. Vorkpoot rechts verwijderen.

A01189-10

11.10

Vorkpoten monteren

Hoofdwerk

- Vorkpoten positioneren.

De ontluchtingsschroef 1 van de rechter vorkpoot is

naar voren geplaatst.

De klep A van de linker vorkpoot wijst naar voren.

F03665-11

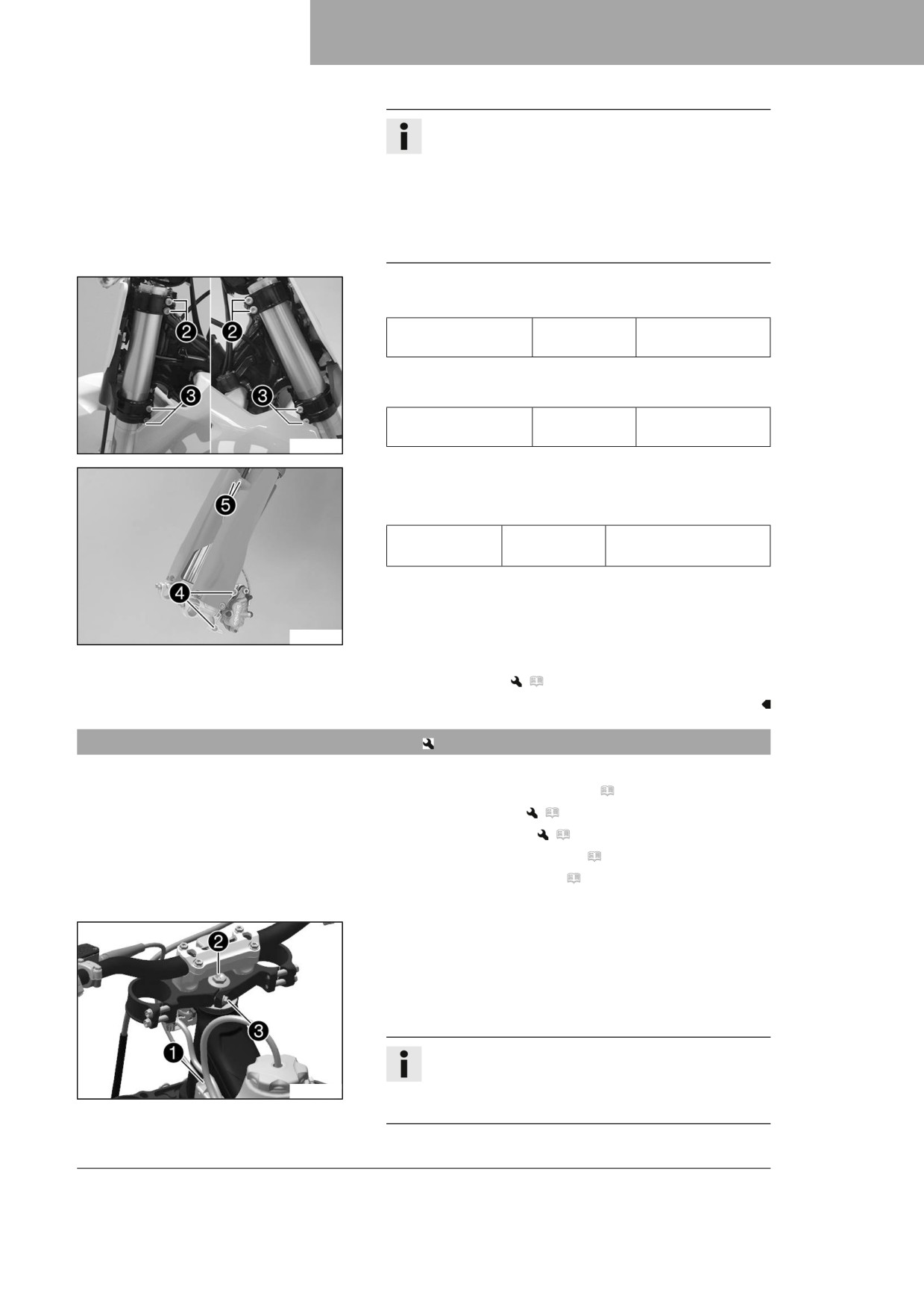

SERVICEWERKZAAMHEDEN CHASSIS

Info

Aan het bovenste einde van de vorkpoten zijn aan de

zijkant groeven ingefreesd. De tweede ingefreesde

groef (van boven) moet door de bovenkant van de

bovenste kroonplaat worden afgesloten.

De luchtvering bevindt zich in de linker vorkpoot. De

in- en uitgaande demping bevinden in de rechter vork-

poot.

Schroeven 2 vastdraaien.

Voorgeschreven waarde

Schroef bovenste

17 Nm

kroonplaat

Schroeven 3 vastdraaien.

Voorgeschreven waarde

Schroef onderste

12 Nm

kroonplaat

A01189-11

Remzadel positioneren. Schroeven 4 monteren en vast-

draaien.

Voorgeschreven waarde

Schroef remza-

25 Nm

del voor

Loctite^®243™

–

Remkabel en klem positioneren. Schroeven 5 monteren en

vastdraaien.

A01067-11

Nawerk

- Voorwiel monteren.

(

pag. 97)

11.11

Onderste kroonplaat demonteren

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

- Voorwiel demonteren.

(

pag. 96)

– Vorkpoten demonteren.

(

pag. 52)

– Startnummerbord demonteren. ( pag. 58)

- Spatbord voor demonteren. ( pag. 58)

- Stuurbescherming verwijderen.

Hoofdwerk

- Schroef 1 verwijderen. Kabelstreng losmaken.

- Schroef 2 verwijderen.

- Schroef 3 verwijderen.

- Bovenste kroonplaat met stuur verwijderen en opzij leggen.

Info

Componenten door afdekken tegen beschadiging

A01190-10

beschermen.

Kabels en leidingen niet knikken.

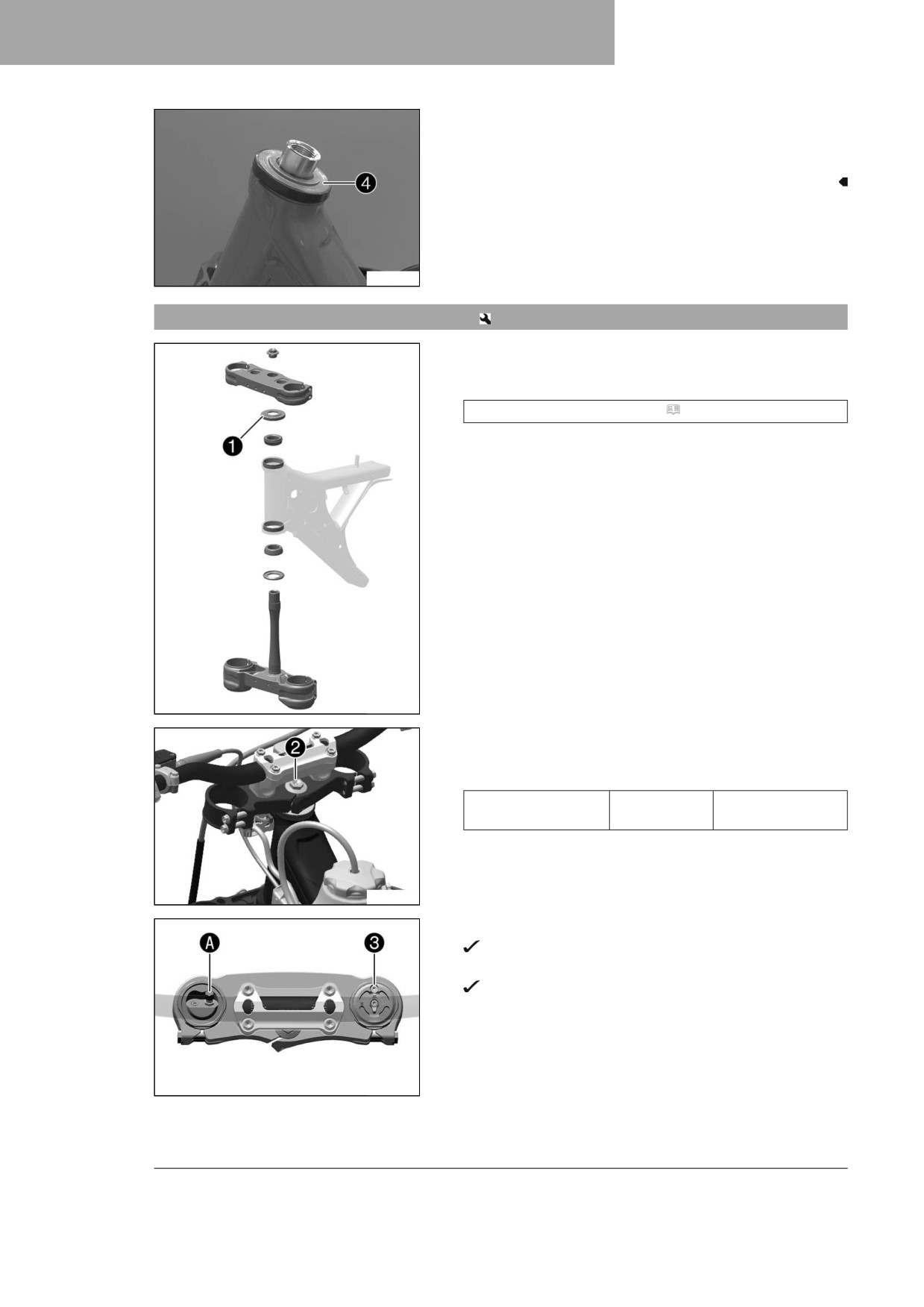

SERVICEWERKZAAMHEDEN CHASSIS

- Balhoofdafdichting 4 verwijderen.

- Onderste kroonplaat met vorkbuis verwijderen.

- Bovenste balhoofdlager verwijderen.

A01070-10

11.12

Onderste kroonplaat monteren

Hoofdwerk

- Lagers en afdichtelementen reinigen, op beschadiging con-

troleren en invetten.

Smeervet met hoge viscositeit ( pag. 144)

- Onderste kroonplaat met vorkbuis plaatsen. Bovenste bal-

hoofdlager monteren.

- Balhoofdafdichting 1 erop schuiven.

A01192-10

- Bovenste kroonplaat met stuur positioneren.

- Schroef 2 monteren, maar nog niet vastdraaien.

Voorgeschreven waarde

Schroef balhoofd

M20x1,5

12 Nm

boven

A01190-11

- Vorkpoten positioneren.

De ontluchtingsschroef 3 van de rechter vorkpoot is

naar voren geplaatst.

De klep A van de linker vorkpoot wijst naar voren.

F03764-10

SERVICEWERKZAAMHEDEN CHASSIS

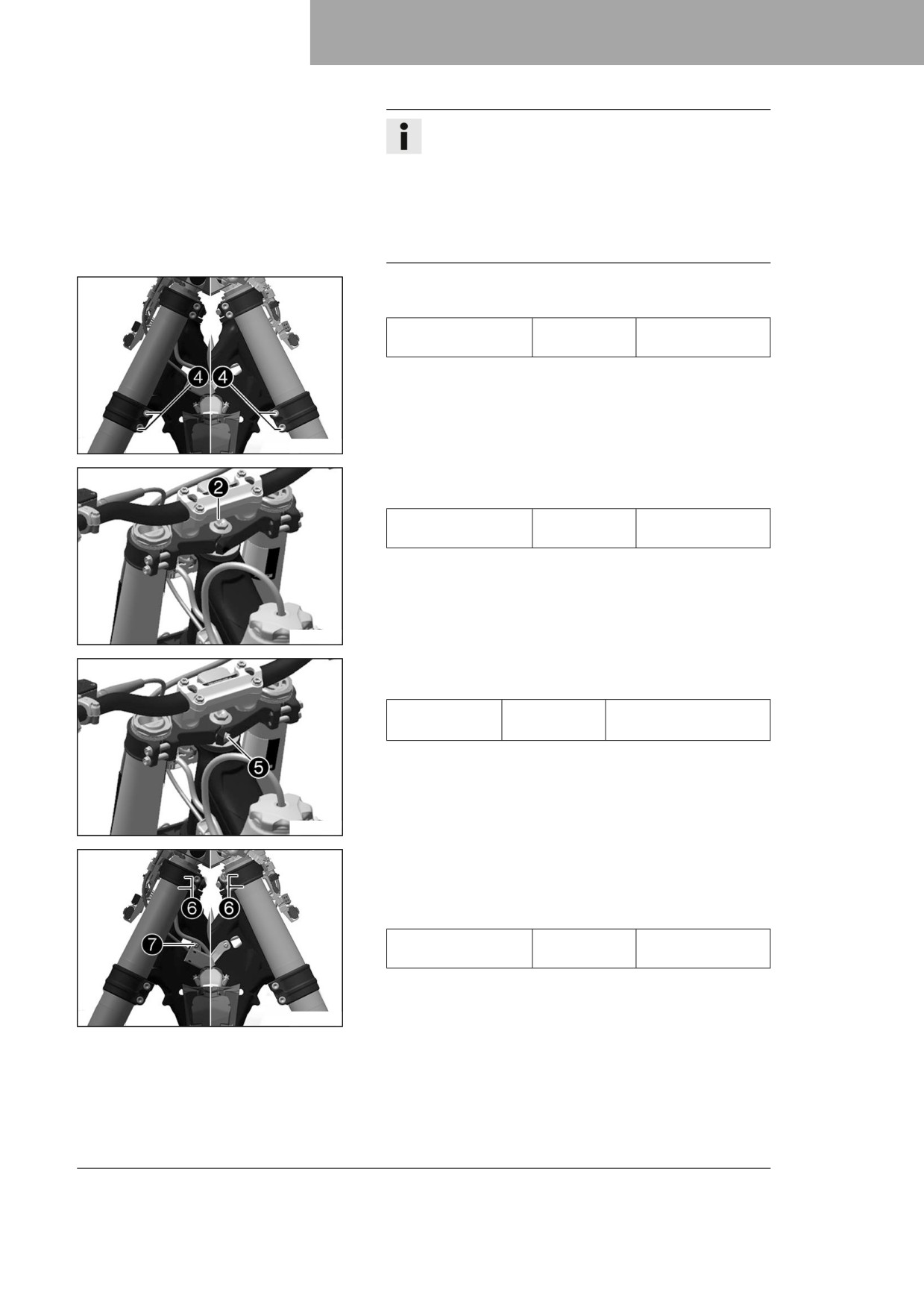

Info

Aan het bovenste einde van de vorkpoten zijn groeven

in de zijkant gefreesd. De tweede ingefreesde groef

(van boven) moet door de bovenkant van de bovenste

kroonplaat worden afgesloten.

De luchtvering bevindt zich in de linker vorkpoot. De

in- en uitgaande demping bevinden in de rechter vork-

poot.

- Schroeven 4 vastdraaien.

Voorgeschreven waarde

Schroef onderste

12 Nm

kroonplaat

A01198-10

- Schroef 2 vastdraaien.

Voorgeschreven waarde

Schroef balhoofd

M20x1,5

12 Nm

boven

A01191-11

- Schroef 5 monteren en vastdraaien.

Voorgeschreven waarde

Schroef vork-

20 Nm

buis boven

Loctite^®243™

A01191-10

- Met een kunststofhamer zacht op de bovenste kroonplaat

kloppen om spanning te voorkomen.

- Schroeven 6 vastdraaien.

Voorgeschreven waarde

Schroef bovenste

17 Nm

kroonplaat

- Kabelboom met kabelhouder links vastmaken. Schroef 7

monteren en vastdraaien.

A01198-11

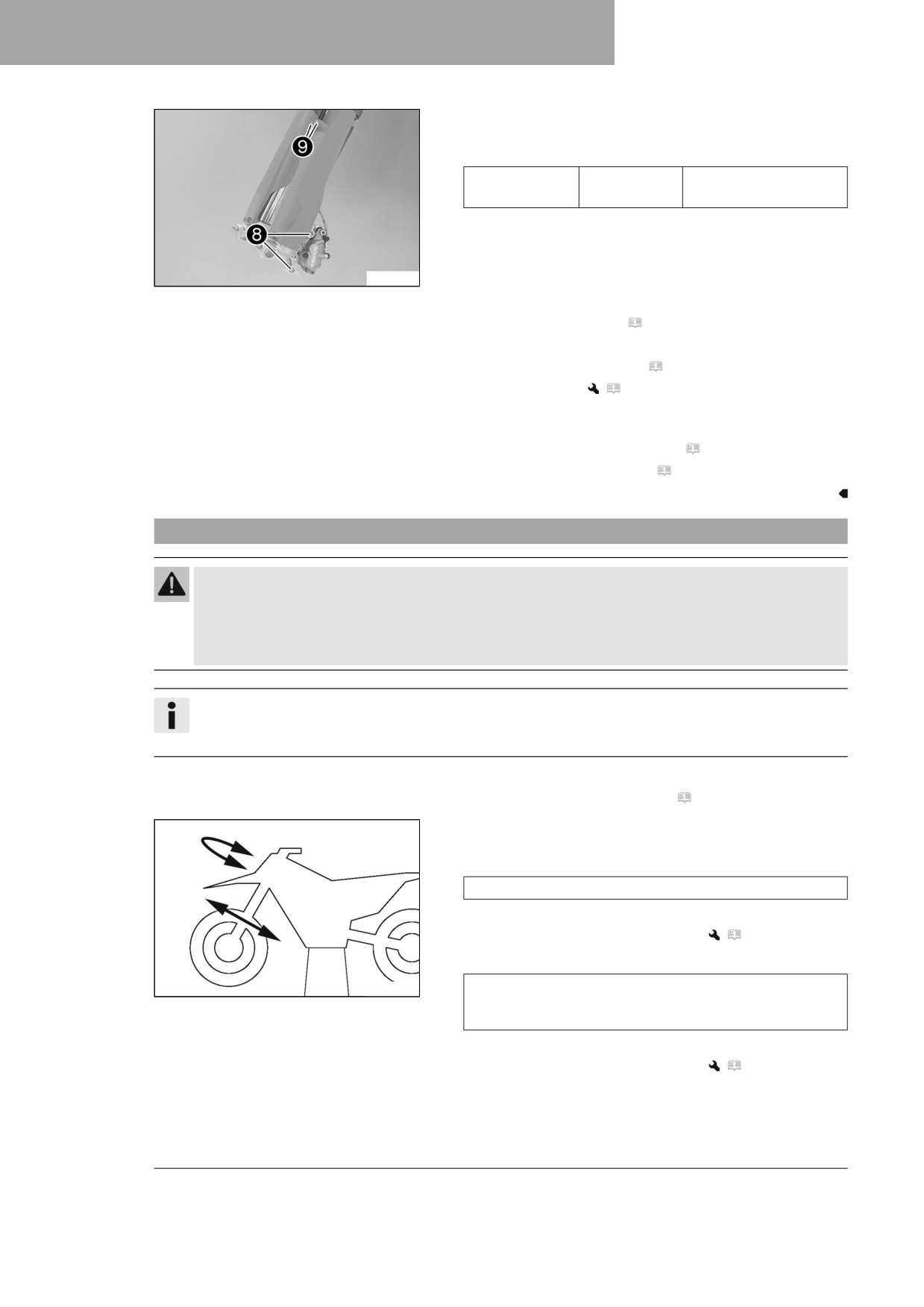

SERVICEWERKZAAMHEDEN CHASSIS

- Remzadel positioneren. Schroeven 8 monteren en vast-

draaien.

Voorgeschreven waarde

Schroef remza-

25 Nm

del voor

Loctite^®243™

– Remkabel en klem positioneren. Schroeven 9 monteren en

vastdraaien.

A01067-12

Nawerk

- Spatbord voor monteren. ( pag. 59)

- Stuurbescherming monteren.

- Startnummerbord monteren. ( pag. 58)

- Voorwiel monteren.

(

pag. 97)

– Controleren of kabelboom, bowdenkabels, rem- en koppe-

lingsleiding vrij kunnen bewegen en of ze goed zijn gelegd.

- Speling balhoofdlager controleren. ( pag. 56)

- Motorfiets van hefbok nemen. ( pag. 49)

11.13

Speling balhoofdlager controleren

Waarschuwing

Gevaar voor ongevallen Verkeerde speling van het balhoofdlager beïnvloedt het rijgedrag negatief en

beschadigt componenten.

- Corrigeer verkeerde speling van het balhoofdlager onmiddellijk. (De geautoriseerde

Husqvarna Motorcycles-garage is u graag van dienst.)

Info

Als er gedurende langere tijd wordt gereden met speling in de balhoofdlagers, beschadigen de lagers en

daardoor ook de lagerzittingen in het frame.

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

- Stuur in de rechtuitstand zetten. Vorkpoten in rijrichting voor-

en achteruit bewegen.

Er mag geen speling in de balhoofdlager te voelen zijn.

» Als er speling voelbaar is:

- Speling balhoofdlager instellen.

(

pag. 57)

– Stuur over het gehele stuurbereik heen en weer bewegen.

H01167-01

Het stuur moet eenvoudig kunnen worden bewogen over

het gehele stuurbereik. Er mogen geen blokkeringen te

voelen zijn.

» Als er blokkeringen voelbaar zijn:

- Speling balhoofdlager instellen.

(

pag. 57)

– Balhoofdlager controleren en indien nodig vervangen.

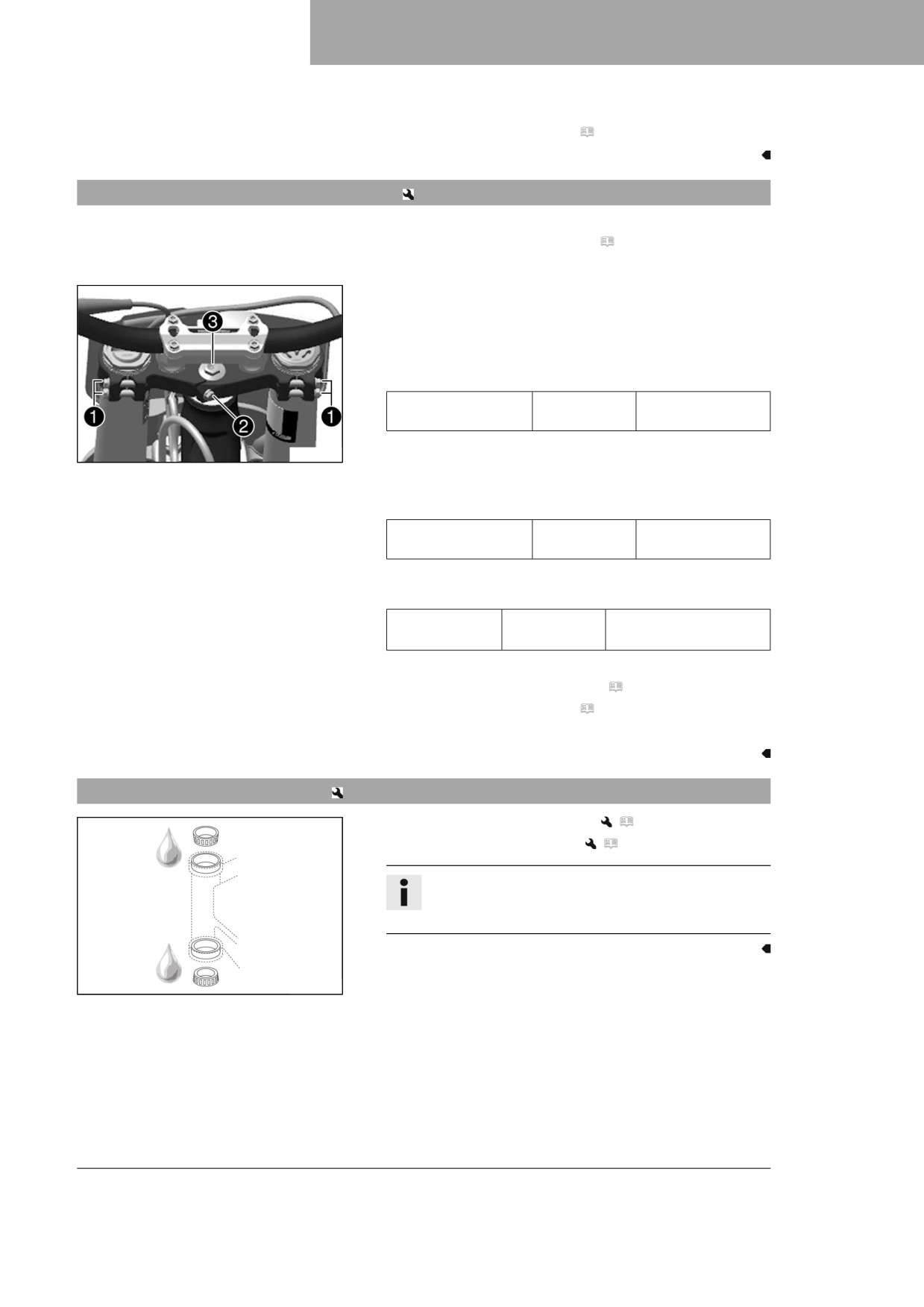

SERVICEWERKZAAMHEDEN CHASSIS

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

11.14

Speling balhoofdlager instellen

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

- Stuurbescherming verwijderen.

Hoofdwerk

- Schroeven 1 losdraaien.

- Schroef 2 verwijderen.

- Schroef 3 losdraaien en weer vastdraaien.

Voorgeschreven waarde

Schroef balhoofd

M20x1,5

12 Nm

boven

- Met een kunststofhamer zacht op de bovenste kroonplaat

A10214-10

kloppen om spanning te voorkomen.

- Schroeven 1 vastdraaien.

Voorgeschreven waarde

Schroef bovenste

17 Nm

kroonplaat

- Schroef 2 monteren en vastdraaien.

Voorgeschreven waarde

Schroef vork-

20 Nm

buis boven

Loctite^®243™

Nawerk

- Speling balhoofdlager controleren. ( pag. 56)

- Motorfiets van hefbok nemen. ( pag. 49)

- Stuurbescherming monteren.

11.15

Balhoofdlager smeren

- Onderste kroonplaat demonteren.

(

pag. 53)

– Onderste kroonplaat monteren.

(

pag. 54)

Info

Het balhoofdlager wordt bij montage en demontage

van de onderste kroonplaat gereinigd en gesmeerd.

H02387-01

SERVICEWERKZAAMHEDEN CHASSIS

11.16

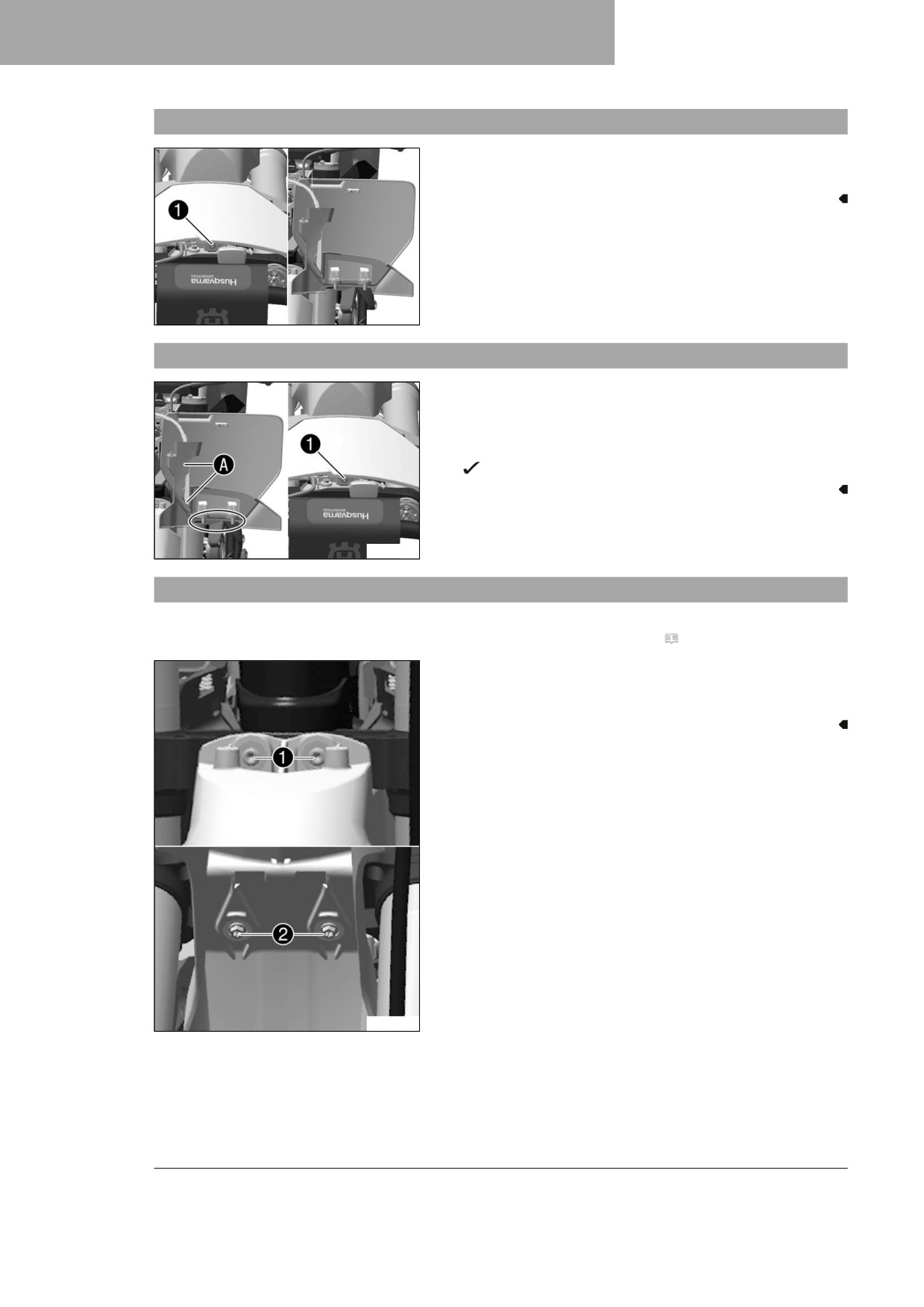

Startnummerbord demonteren

- Schroef 1 verwijderen.

- Startnummerbord van de remleiding halen en verwijderen.

A01216-10

11.17

Startnummerbord monteren

- Remkabel in de houders A aan het startnummerbord positi-

oneren.

- Startnummerbord positioneren. Schroef 1 monteren en

vastdraaien.

De uitsteeksels grijpen in het spatbord.

A01216-11

11.18

Spatbord voor demonteren

Voorwerk

- Startnummerbord demonteren. ( pag. 58)

Hoofdwerk

- Schroeven 1 en 2 verwijderen. Spatbord voor verwijde-

ren.

A01174-10

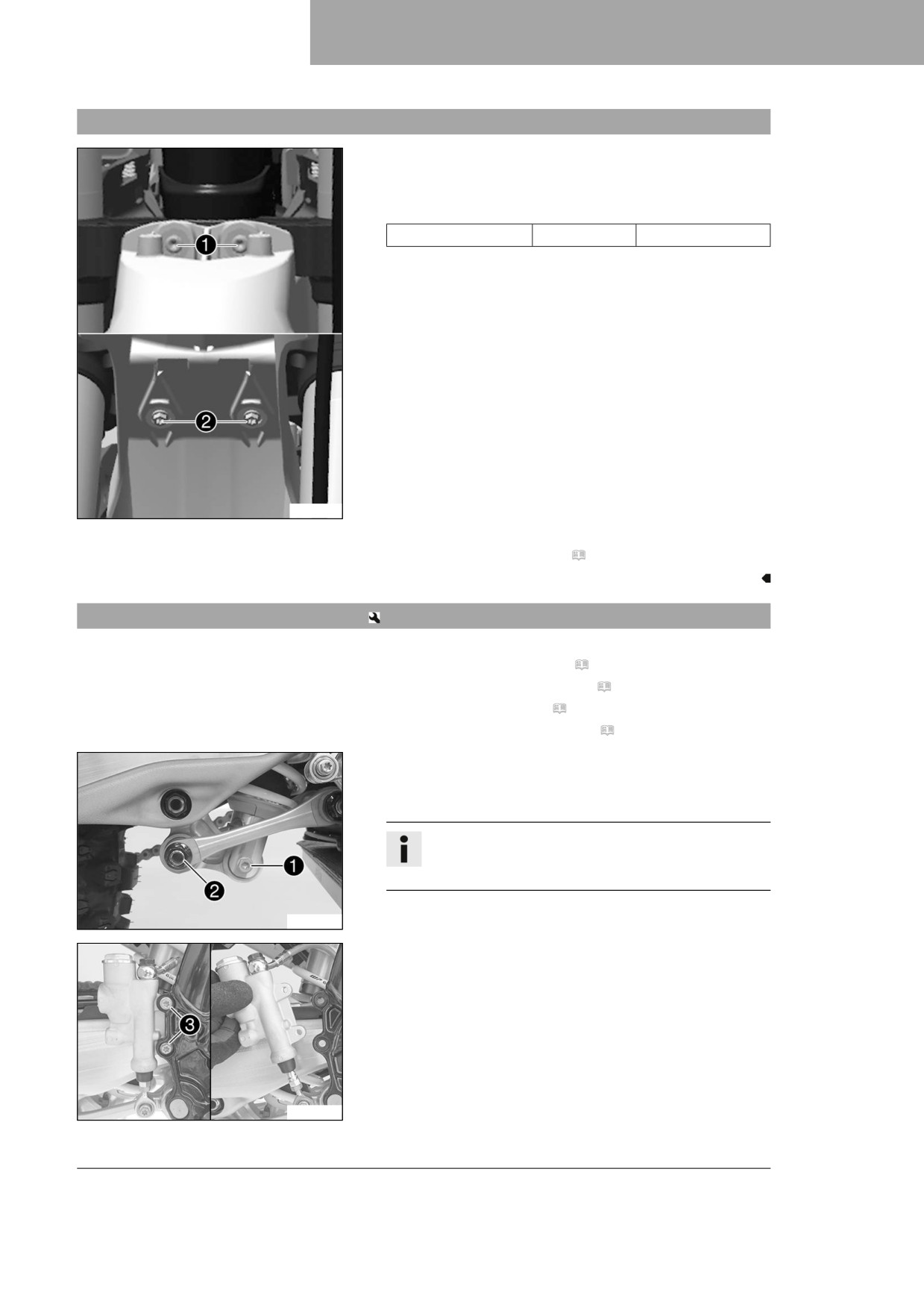

SERVICEWERKZAAMHEDEN CHASSIS

11.19

Spatbord voor monteren

Hoofdwerk

- Spatbord voor positioneren. Schroeven 1 en 2 monteren

en vastdraaien.

Voorgeschreven waarde

Schroef spatbord

12 Nm

A01174-10

Nawerk

- Startnummerbord monteren. ( pag. 58)

11.20

Schokdemper demonteren

Voorwerk

- Zijdeksel rechts demonteren. ( pag. 67)

- Framebescherming demonteren. ( pag. 51)

- Einddemper demonteren. ( pag. 68)

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

- Schroef 1 verwijderen.

- Schroefverbinding 2 verwijderen.

Info

De achterbrug iets optillen, zodat de schroeven

gemakkelijker kunnen worden verwijderd.

W00036-10

- Schroeven 3 verwijderen.

- Achterste remcilinder van de drukstang verwijderen.

W00051-10

SERVICEWERKZAAMHEDEN CHASSIS

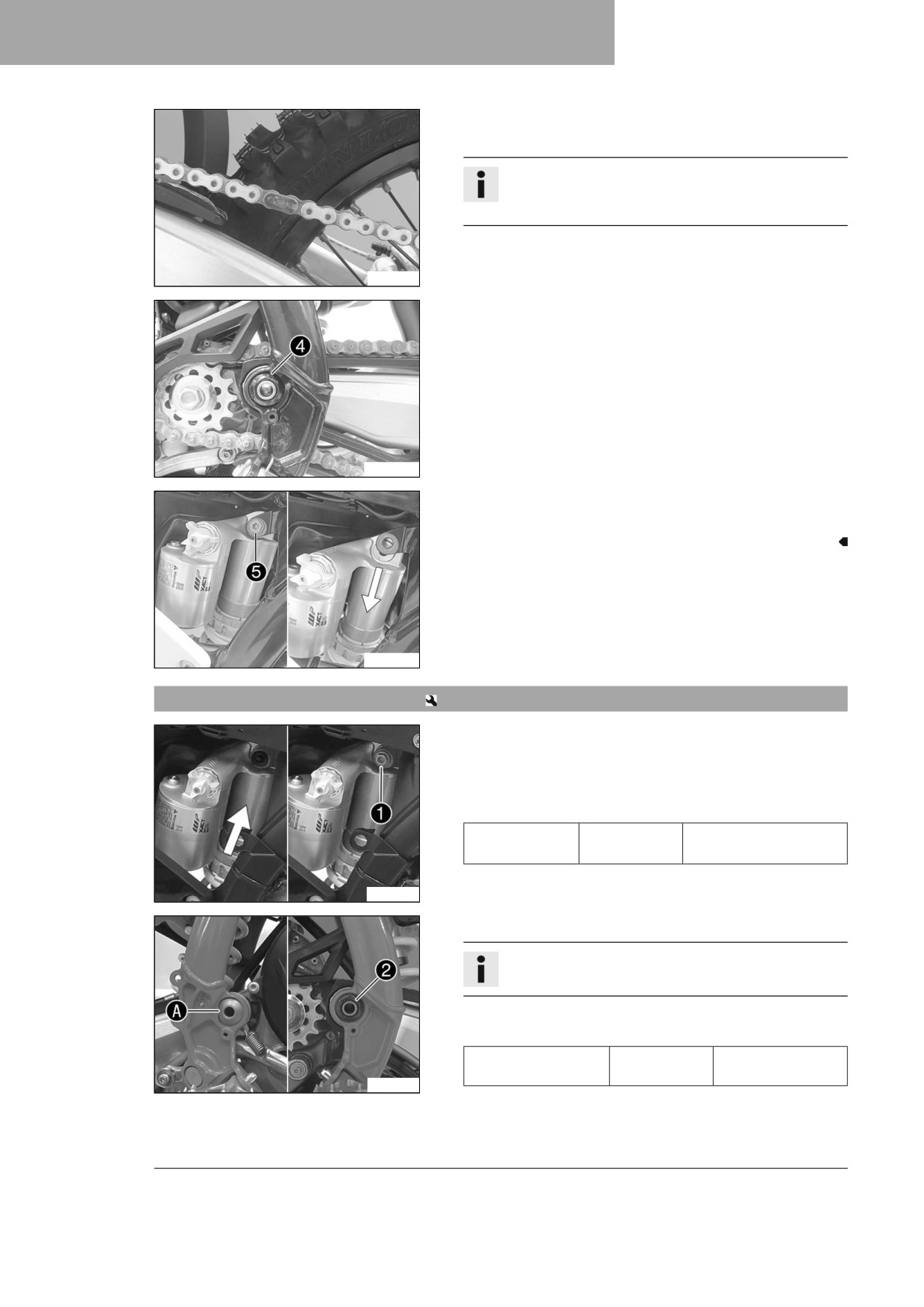

- Aansluitstuk van de ketting verwijderen.

- Ketting verwijderen.

Info

Componenten door afdekken tegen beschadiging

beschermen.

F03702-01

- Moer 4 verwijderen en achterbrugbout verwijderen.

- Achterbrug naar achteren schuiven en tegen omvallen bevei-

ligen.

W00053-10

- Schokdemper vasthouden en schroef 5 verwijderen.

- Schokdemper voorzichtig naar onder toe verwijderen.

W00055-10

11.21

Schokdemper monteren

Hoofdwerk

- Schokdemper voorzichtig van beneden af in het voertuig

positioneren.

- Schroef 1 monteren en vastdraaien.

Voorgeschreven waarde

Schroef schok-

M10

60 Nm

demper boven

Loctite^®2701™

A01101-10

- Achterbrug positioneren en achterbrugbout monteren.

Info

Op het vlakke punt A letten.

- Moer 2 monteren en vastdraaien.

Voorgeschreven waarde

Moer achterbrug-

M16x1,5

100 Nm

bout

F03705-10

SERVICEWERKZAAMHEDEN CHASSIS

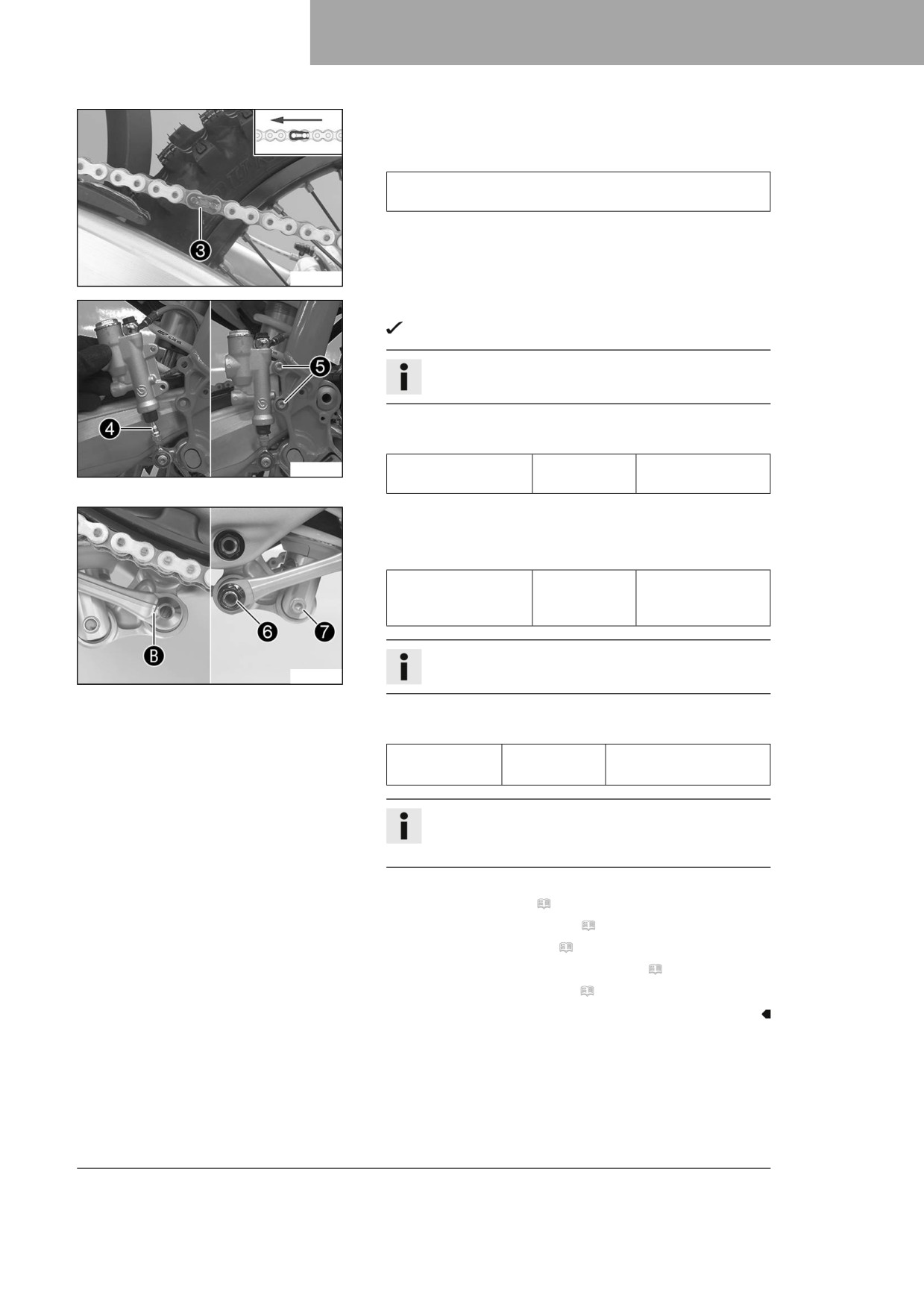

- Ketting monteren.

- Ketting met schakel 3 verbinden.

Voorgeschreven waarde

De gesloten zijde van de kettingslotborging moet in de

looprichting wijzen.

F03702-12

Achterste remcilinder aanbrengen.

De drukstang 4 grijpt in de remcilinder.

Info

Op juiste plaatsing van de vuilschraper letten.

Schroeven 5 monteren en vastdraaien.

Voorgeschreven waarde

F03706-10

Resterende schroe-

10 Nm

ven chassis

Haakse hendel en verbindingshendel positioneren.

–

Schroefverbinding 6 monteren en vastdraaien.

Voorgeschreven waarde

Moer verbindings-

M16x1,5

80 Nm

hendel aan haakse

hendel

Info

F03704-10

Op het vlakke punt B letten.

Schroef 7 monteren en vastdraaien.

Voorgeschreven waarde

Schroef schok-

M10

60 Nm

demper onder

Loctite^®2701™

Info

De achterbrug iets optillen, zodat de schroef gemak-

kelijker kan worden gemonteerd.

Nawerk

- Einddemper monteren. ( pag. 68)

- Framebescherming monteren. ( pag. 52)

- Zijdeksel rechts monteren. ( pag. 67)

- Vrije slag van het rempedaal controleren. ( pag. 89)

- Motorfiets van hefbok nemen. ( pag. 49)

SERVICEWERKZAAMHEDEN CHASSIS

11.22

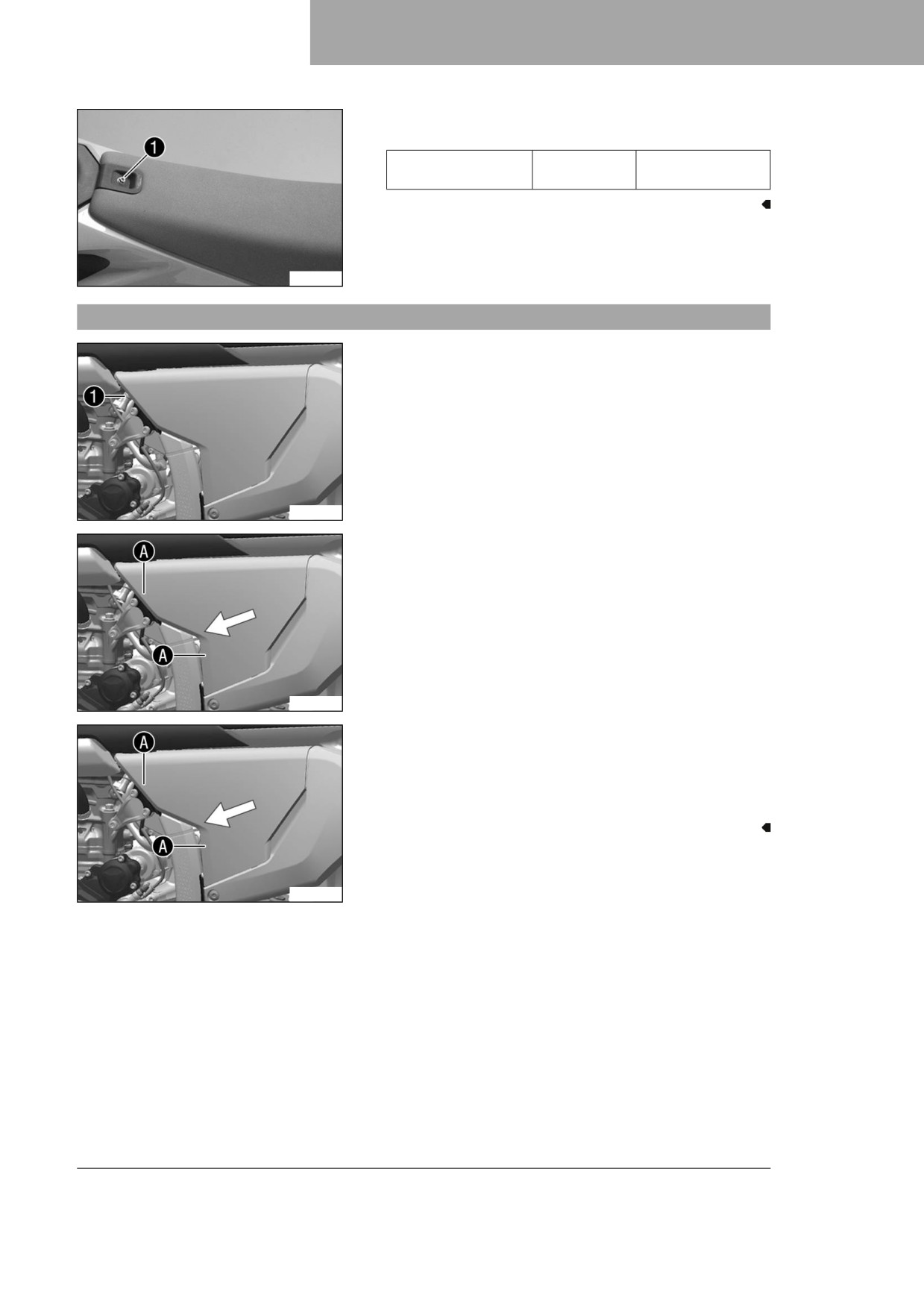

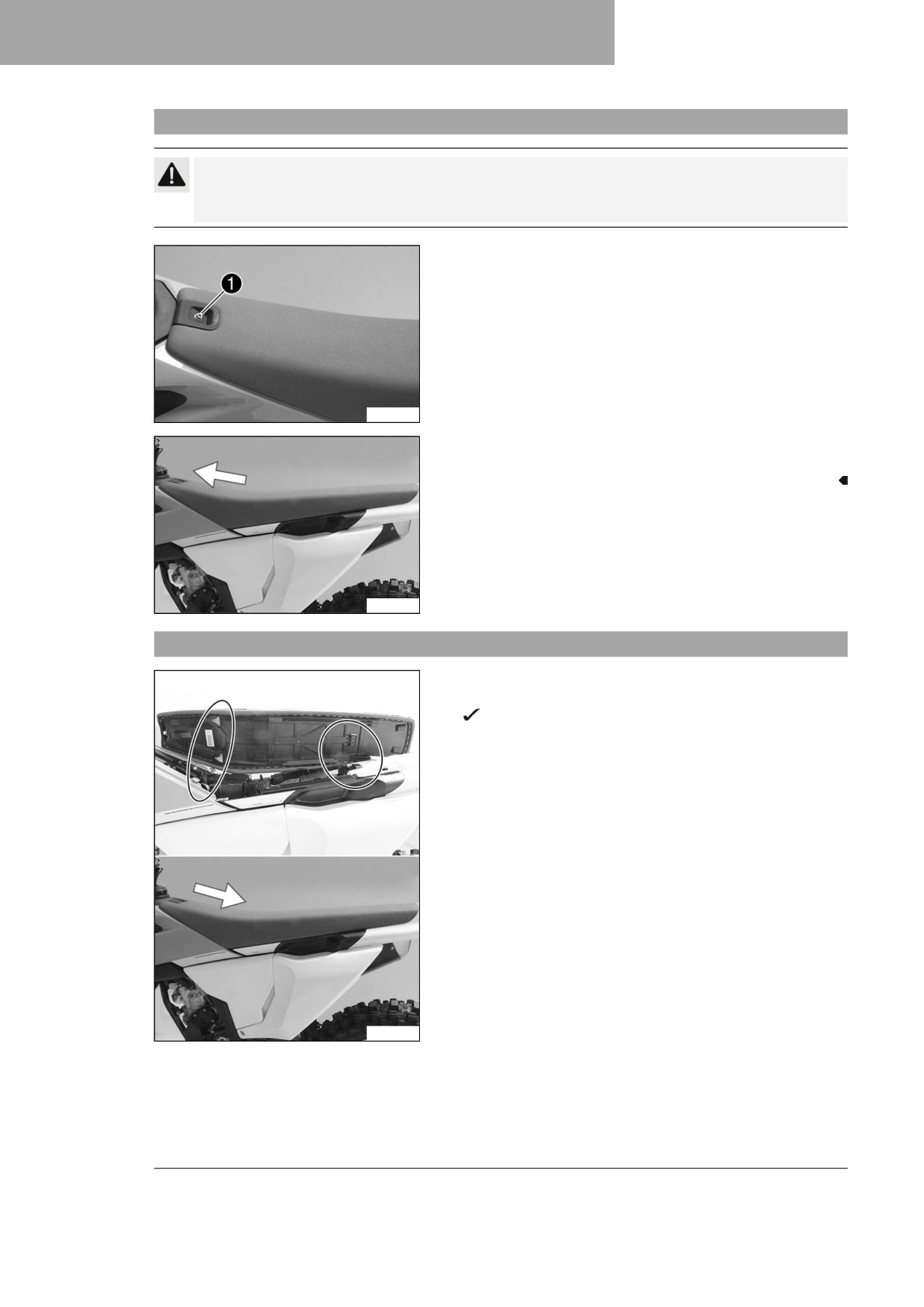

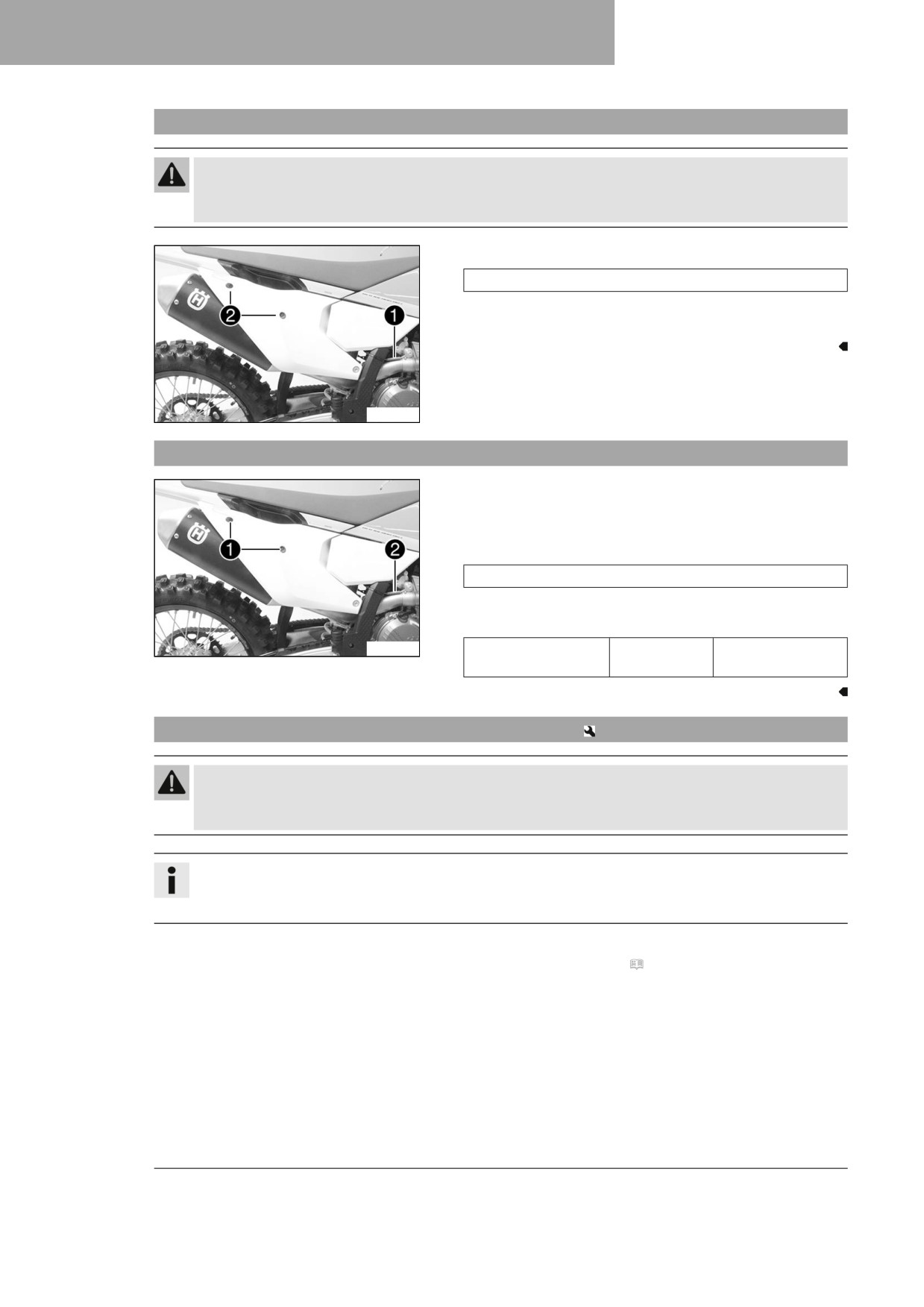

Zadel verwijderen

Voorzichtig

Gevaar voor verbranding De spanningsregelaar wordt tijdens bedrijf van het voertuig heet.

- Laat de spanningsregelaar afkoelen, alvorens met de werkzaamheden te beginnen.

- Schroef 1 verwijderen.

A01193-10

- Zadel richting de brandstoftank trekken en naar boven toe

verwijderen.

A01194-10

11.23

Zadel monteren

- Zadel voor aan de flensbussen bevestigen en gelijktijdig naar

achteren schuiven.

Uitsteeksels grijpen achter in de uitsparingen.

- Ervoor zorgen dat het zadel goed vergrendeld is.

A01197-10

SERVICEWERKZAAMHEDEN CHASSIS

- Schroef 1 monteren en vastdraaien.

Voorgeschreven waarde

Schroef zadelbeves-

8 Nm

tiging

A01193-10

11.24

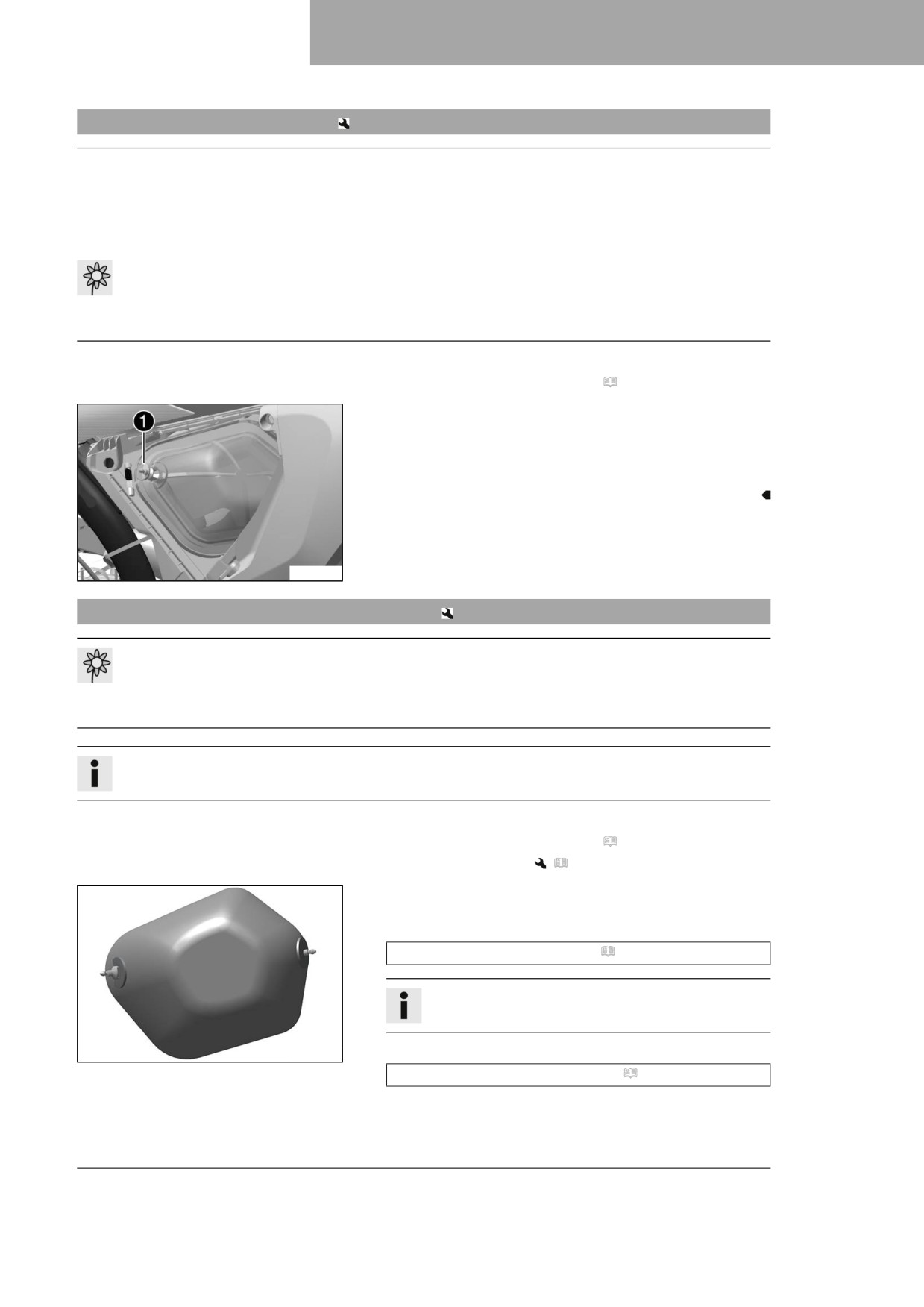

Deksel luchtfilterbak demonteren

Voorwaarde

Deksel luchtfilterbak vastgezet.

- Schroef 1 verwijderen.

A01177-10

- Deksel luchtfilterbak in bereik A eraf trekken en zijde-

lings naar voren schuiven. Deksel luchtfilterbak verwijde-

ren.

A01177-11

Voorwaarde

Deksel luchtfilterbak niet vastgezet.

- Deksel luchtfilterbak in bereik A eraf trekken en zijde-

lings naar voren schuiven. Deksel luchtfilterbak verwijde-

ren.

A01177-11

SERVICEWERKZAAMHEDEN CHASSIS

11.25

Deksel luchtfilterbak monteren

Voorwaarde

Deksel luchtfilterbak vastgezet.

- Deksel luchtfilterbak in bereik A vasthaken en in

bereik B vergrendelen.

Info

Een luchtfilterkast-deksel met openingen voor gro-

tere luchtdoorvoer en directe respons bevindt zich

in de leveromvang.

A01178-10

- Schroef 1 monteren en vastdraaien.

Voorgeschreven waarde

Schroef deksel

EJOT PT^®

5 Nm

luchtfilterbak

K60x20-Z

A01177-10

Voorwaarde

Deksel luchtfilterbak niet vastgezet.

- Deksel luchtfilterbak in bereik A vasthaken en in

bereik B vergrendelen.

Info

Een luchtfilterkast-deksel met openingen voor gro-

tere luchtdoorvoer en directe respons bevindt zich

in de leveromvang.

A01178-10

SERVICEWERKZAAMHEDEN CHASSIS

11.26

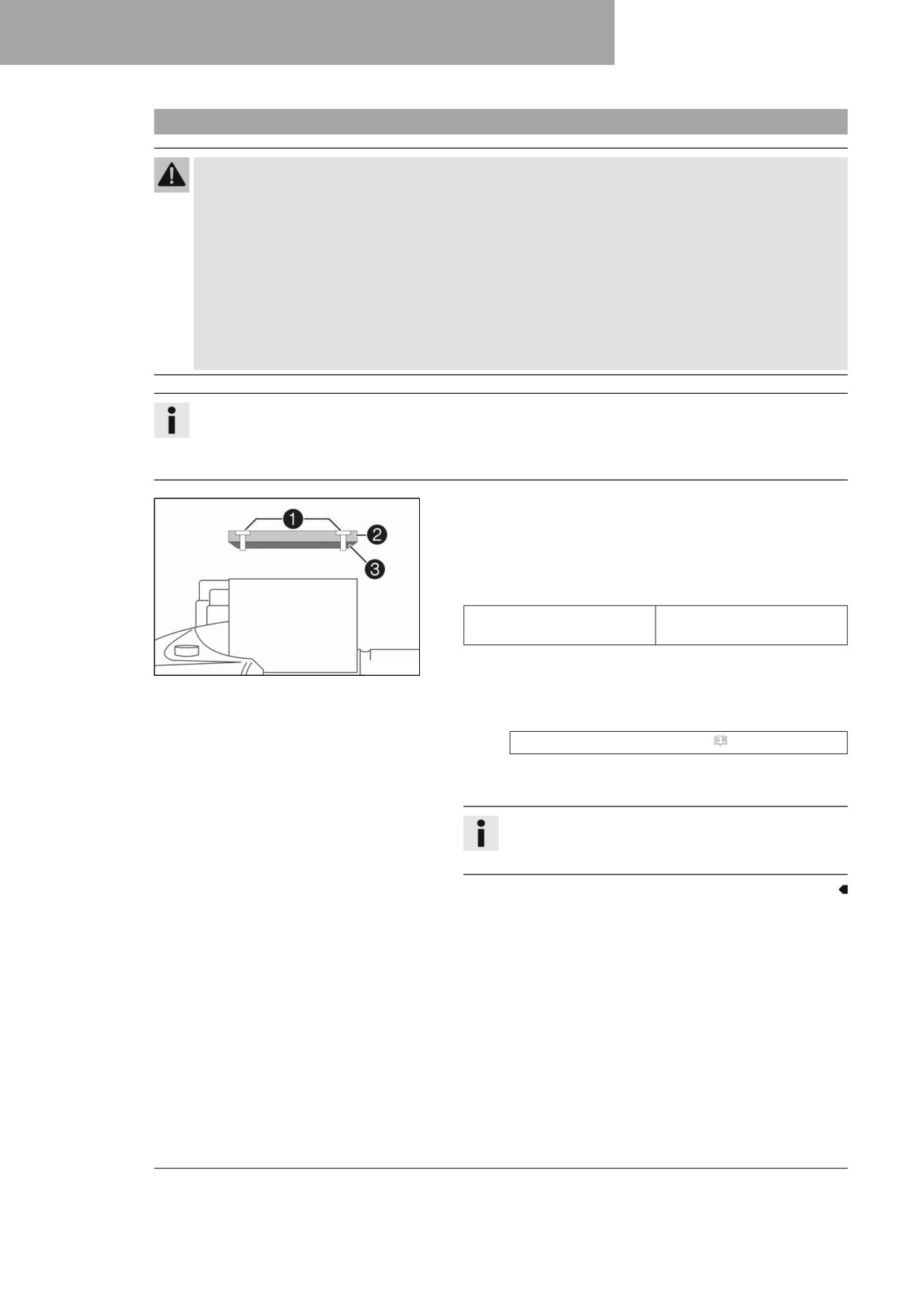

Luchtfilter demonteren

Aanwijzing

Motorschade Ongefilterde aanzuiglucht heeft een negatief effect op de levensduur van de motor.

Zonder luchtfilter dringen stof en vuil in de motor.

- Gebruik het voertuig altijd met luchtfilter.

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Voorwerk

- Deksel luchtfilterbak demonteren. ( pag. 63)

Hoofdwerk

- Bevestigingslip 1 losmaken.

- Luchtfilter met luchtfilterhouder verwijderen.

- Luchtfilter van luchtfilterhouder verwijderen.

A01179-10

11.27

Luchtfilter en luchtfilterbak reinigen

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Info

Luchtfilter niet reinigen met brandstof of petroleum aangezien deze middelen de schuimstof aanvreten.

Voorwerk

- Deksel luchtfilterbak demonteren. ( pag. 63)

- Luchtfilter demonteren.

(

pag. 65)

Hoofdwerk

- Luchtfilter in een speciale reinigingsvloeistof grondig wassen

en goed laten drogen.

Reinigingsmiddel voor luchtfilter ( pag. 143)

Info

Luchtfilter alleen uitdrukken, in geen geval uitwringen.

- Droog luchtfilter smeren met een hoogwaardige luchtfilterolie.

F03685-01

Olie voor luchtfilters van schuimstof ( pag. 143)

- Luchtfilterbak reinigen.

SERVICEWERKZAAMHEDEN CHASSIS

- Zuigstukken reinigen en controleren of ze niet zijn bescha-

digd en goed vastzitten.

Nawerk

- Luchtfilter monteren.

(

pag. 66)

– Deksel luchtfilterbak monteren. ( pag. 64)

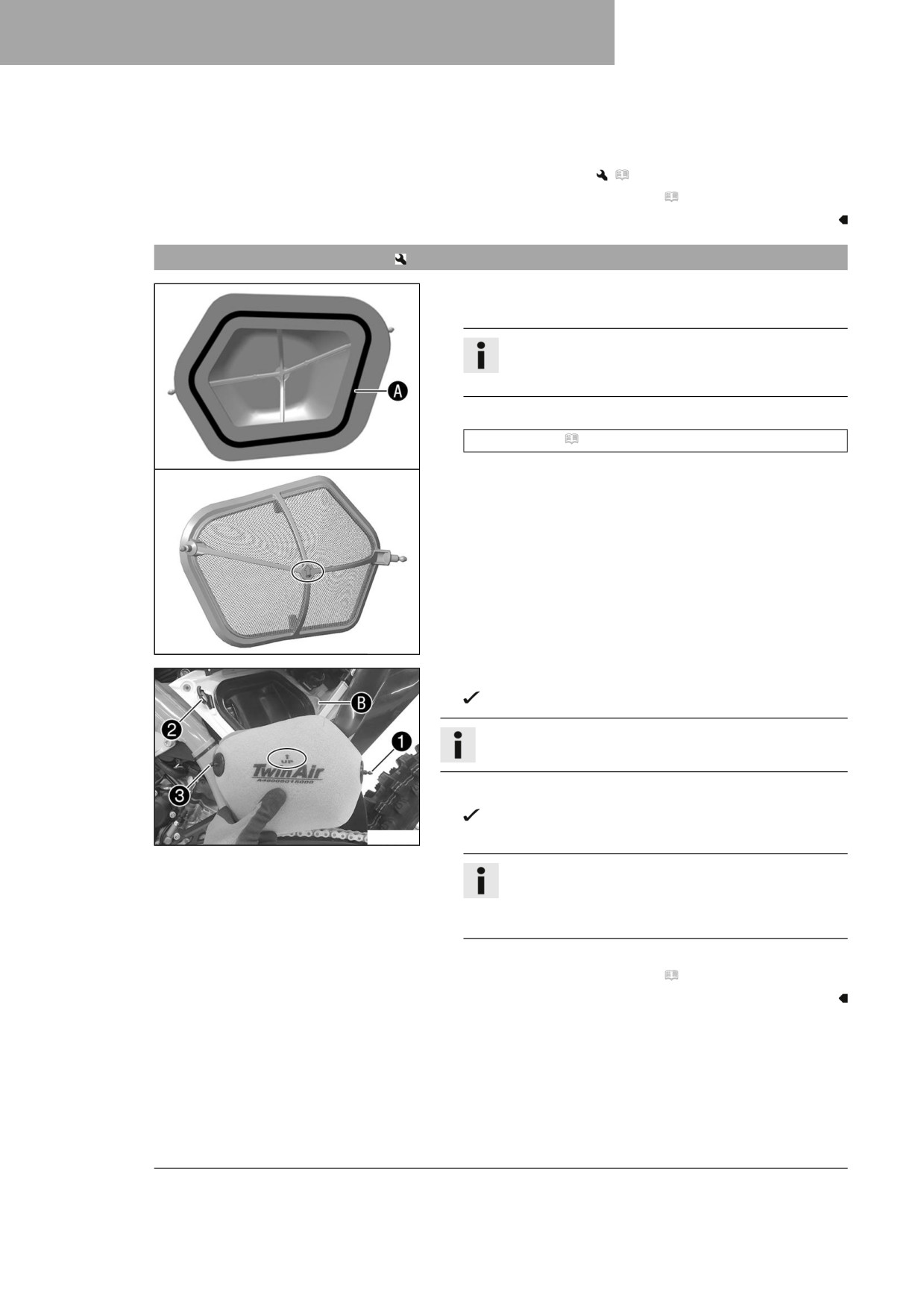

11.28

Luchtfilter monteren

Hoofdwerk

- Schoon luchtfilter op de luchtfilterhouder monteren.

Info

De markering op de luchtfilterhouder moet omhoog

gericht zijn.

- Luchtfilter in het bereik A invetten.

Duurzaam vet ( pag. 143)

F03779-10

- Luchtfilter plaatsen en borgpen 1 in bus B positioneren.

Het luchtfilter is correct gepositioneerd.

Info

De markering op het luchtfilter moet omhoog gericht zijn.

- Bevestigingslip 2 inhaken.

De borgpen 3 wordt door de bevestigingsklem 2 op

F03778-10

zijn plaats gehouden.

Info

Wanneer het luchtfilter niet correct gemonteerd is,

kunnen stof en vuil in de motor dringen en schade ver-

oorzaken.

Nawerk

- Deksel luchtfilterbak monteren. ( pag. 64)

SERVICEWERKZAAMHEDEN CHASSIS

11.29

Deksel luchtfilterbak vastzetten

Voorwerk

- Deksel luchtfilterbak demonteren. ( pag. 63)

Hoofdwerk

- Bij de markering A een gat boren.

Voorgeschreven waarde

Diameter

6 mm

A01090-10

Nawerk

- Deksel luchtfilterbak monteren. ( pag. 64)

11.30

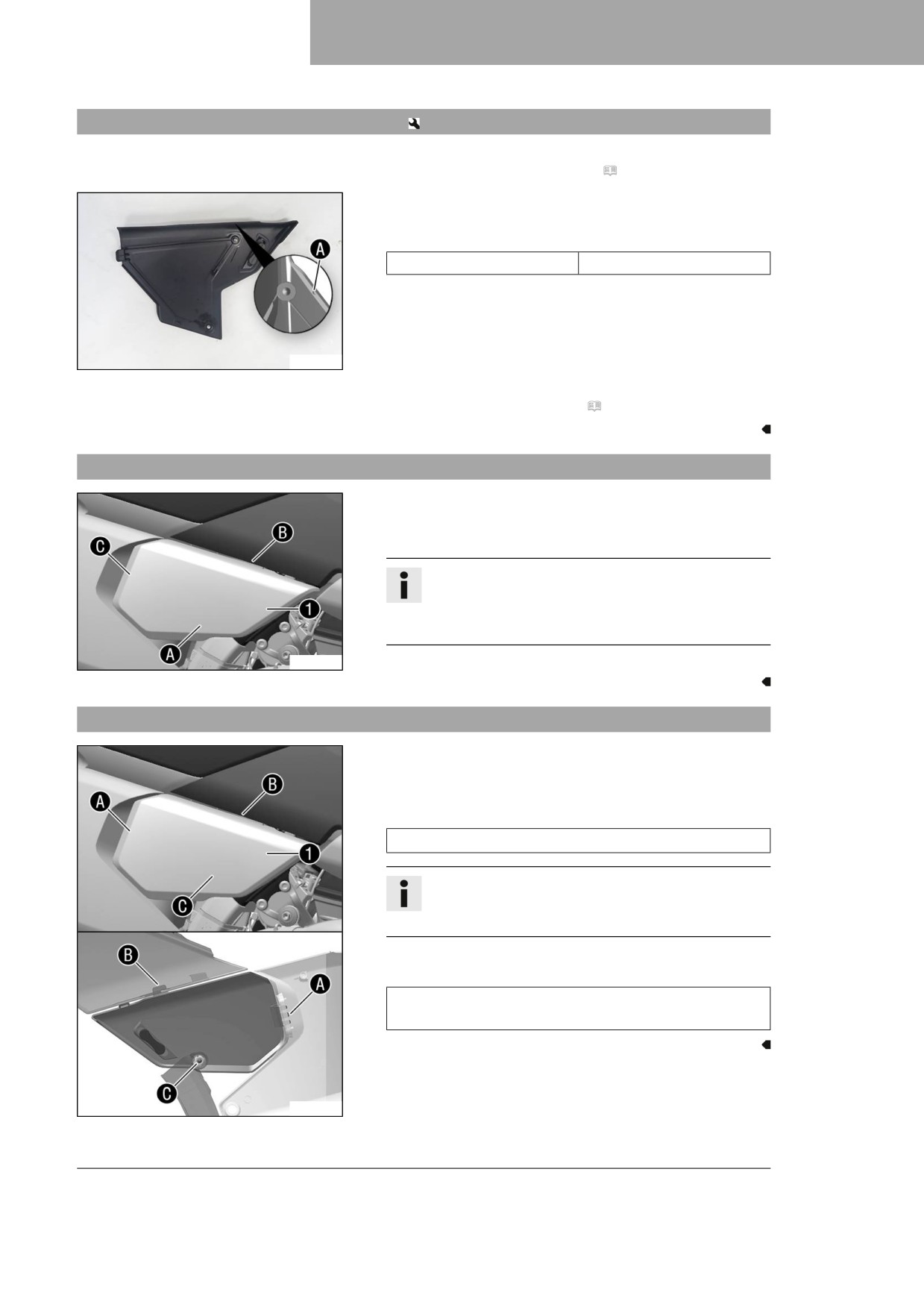

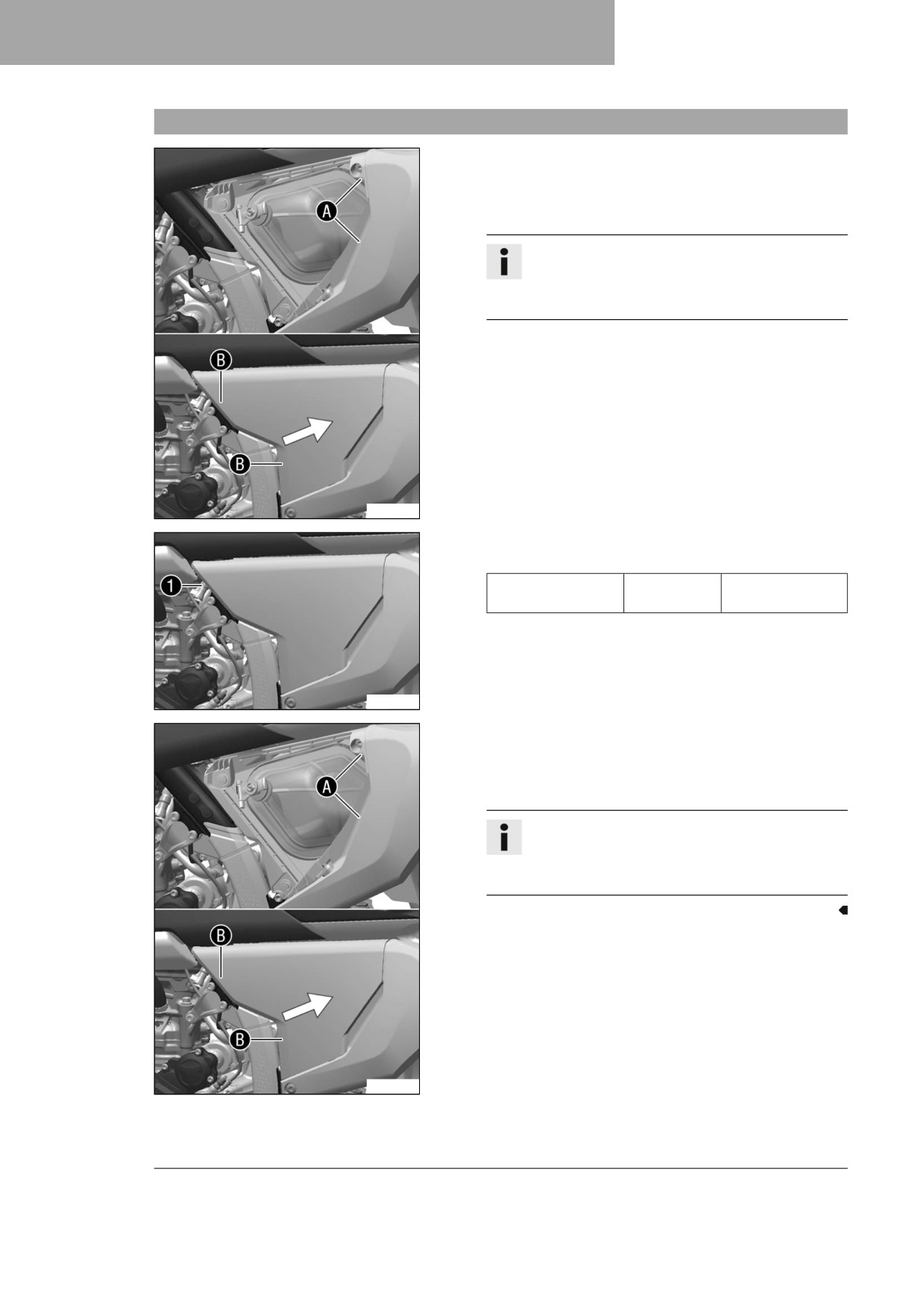

Zijdeksel rechts demonteren

- Rechter zijdeksel 1 in het bereik A losmaken, in het

bereik B naar voren schuiven en losmaken en in het

bereik C losmaken.

Info

Als het zijdeksel niet compleet moet worden gede-

monteerd, kan het zijdeksel in het bereik C ingehaakt

blijven en alleen worden opengeklapt.

A01195-10

- Rechter zijdeksel verwijderen.

11.31

Zijdeksel rechts monteren

- Rechter zijdeksel 1 aanbrengen.

- Het zijdeksel in het bereik A met druk inhaken, in het

bereik B inhaken en naar achteren schuiven.

Voorgeschreven waarde

Zijbekleding in het bereik A van achteren tegenhouden.

Info

Als het zijdeksel alleen was opengeklapt, moet het

zijdeksel in het bereik A niet meer worden ingehaakt.

- Het zijdeksel in het bereik C in de rubberen bus drukken.

Voorgeschreven waarde

Ervoor zorgen dat het zijdeksel in de bereiken A, B

en C correct is ingehaakt.

A01196-10

SERVICEWERKZAAMHEDEN CHASSIS

11.32

Einddemper demonteren

Waarschuwing

Gevaar voor verbranding Het uitlaatsysteem wordt bij gebruik van het voertuig heet.

- Laat het uitlaatsysteem afkoelen voordat u werkzaamheden uitvoert.

- Veer 1 losmaken.

Veerhaak (50305017000C1)

- Schroeven 2 met ringen verwijderen en einddemper verwij-

deren.

A01181-10

11.33

Einddemper monteren

- Einddemper plaatsen.

- Schroeven 1 met ringen monteren, maar nog niet vast-

draaien.

- Veer 2 vasthaken.

Veerhaak (50305017000C1)

- Schroeven 1 vastdraaien.

Voorgeschreven waarde

A01181-11

Resterende schroe-

10 Nm

ven chassis

11.34

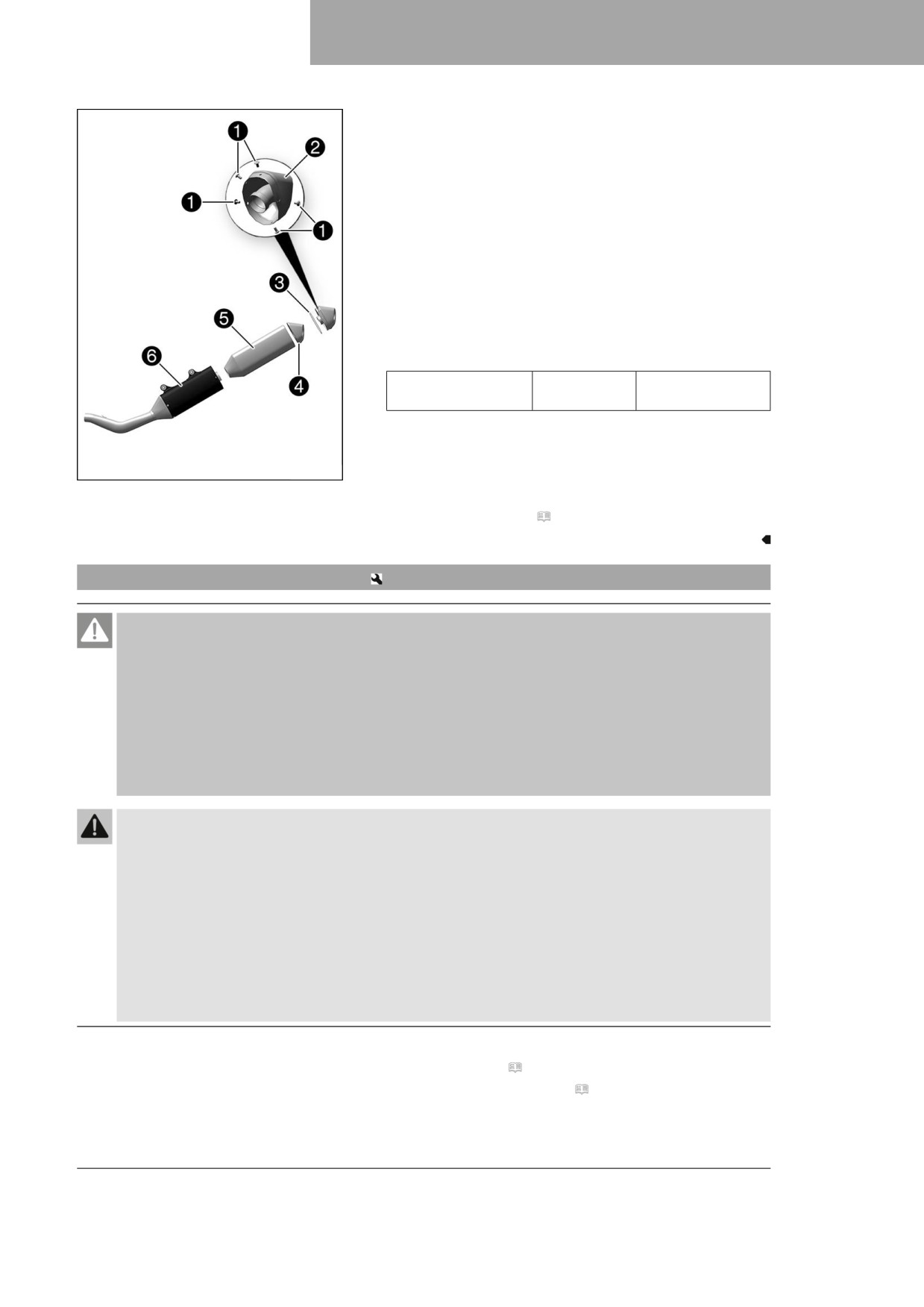

Glasvezelvulling van einddemper vervangen

Waarschuwing

Gevaar voor verbranding Het uitlaatsysteem wordt bij gebruik van het voertuig heet.

- Laat het uitlaatsysteem afkoelen voordat u werkzaamheden uitvoert.

Info

Na enige tijd vervluchtigen de vezels van de glasvezelvulling naar buiten, de demper "brandt" uit.

Naast een hoger geluidsniveau verandert daardoor ook de vermogenskarakteristiek.

Voorwerk

- Einddemper demonteren. ( pag. 68)

SERVICEWERKZAAMHEDEN CHASSIS

Hoofdwerk

- Schroeven 1 op de einddemper verwijderen.

- Eindkap 2 en O-ring 3 verwijderen.

- Glasvezelvulling 4 uit de eindkap trekken.

- Glasvezelvulling 5 van de binnenpoot trekken.

- Onderdelen die weer worden gemonteerd reinigen en contro-

leren of deze beschadigd zijn.

- Nieuwe glasvezelvulling 5 op de binnenpoot monteren.

- Nieuwe glasvezelvulling 4 in de eindkap positioneren.

- O-ring en eindkap in de buitenpoot 6 steken.

- Schroeven 1 monteren en vastdraaien.

Voorgeschreven waarde

Schroeven van eind-

7 Nm

demper

F03637-10

Nawerk

- Einddemper monteren. ( pag. 68)

11.35

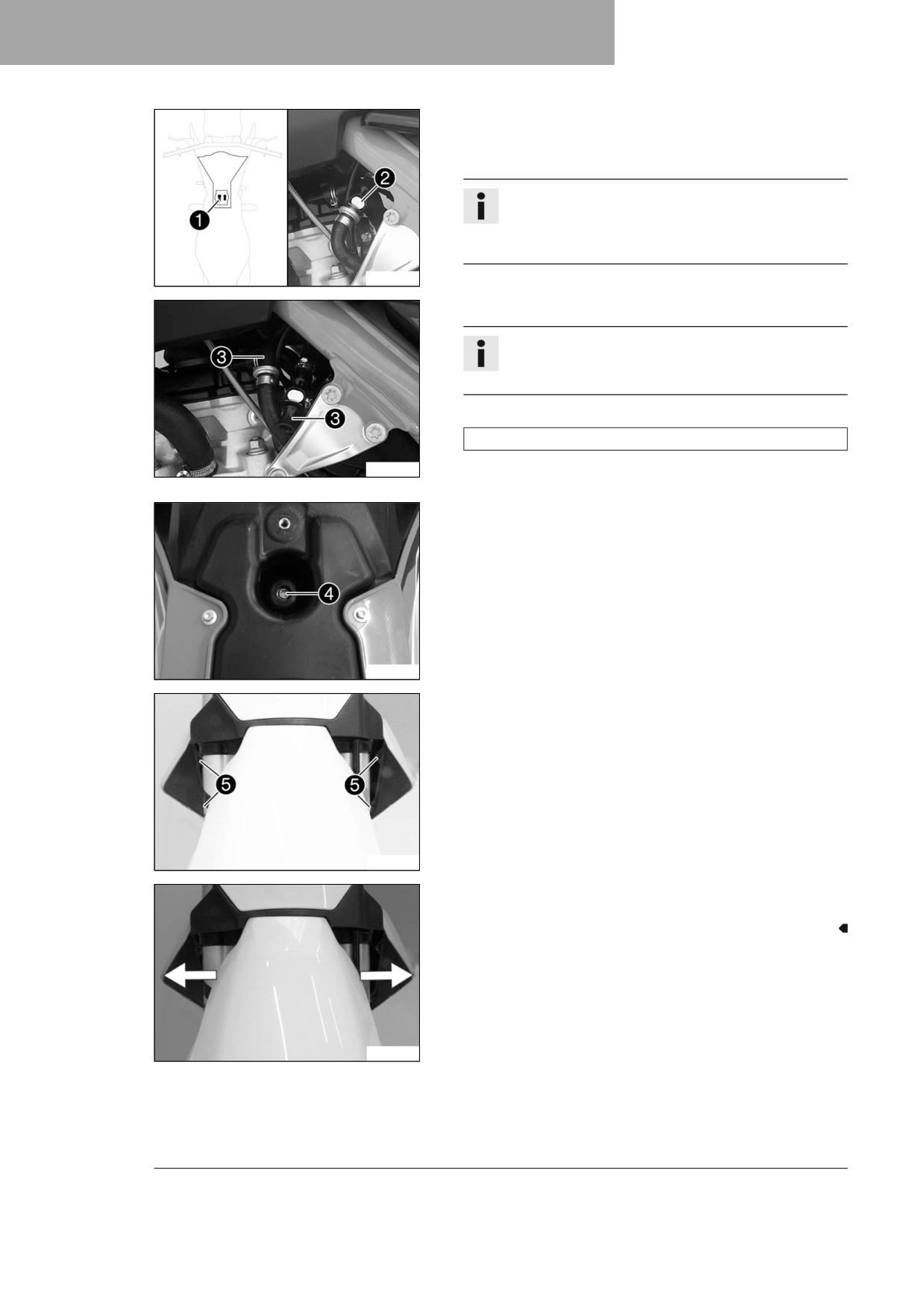

Brandstoftank demonteren

Gevaar

Gevaar voor brand Brandstof is licht ontvlambaar.

De brandstof in de tank wordt verwarmd zet deze in de brandstoftank uit en kan uit de tank stromen.

- Tank het voertuig niet in de buurt van open vuur of brandende sigaretten.

- Zet de motor uit, als u brandstof tankt.

- Voorkom dat brandstof wordt gemorst, in het bijzonder op hete delen van het voertuig.

- Wis eventueel gemorste brandstof onmiddellijk weg.

- Neem de gegevens over het tanken van brandstof in acht.

Waarschuwing

Gevaar voor vergiftiging Brandstof is gevaarlijk voor de gezondheid.

- Voorkom contact van brandstof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als brandstof werd ingeslikt.

- Adem geen brandstofdampen in.

- Bij contact met de huid desbetreffende plek onmiddellijk met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en onmiddellijk een arts opzoeken, als

brandstof in de ogen zijn gekomen.

- Wissel uw kleding, als er brandstof op is gekomen.

- Bewaar brandstof correct in een geschikt reservoir en buiten het bereik van kinderen.

Voorwerk

- Zadel verwijderen. ( pag. 62)

- Zijdeksel rechts demonteren. ( pag. 67)

SERVICEWERKZAAMHEDEN CHASSIS

Hoofdwerk

- Stekker 1 van brandstofpomp loskoppelen.

- Snelsluitkoppeling 2 grondig met perslucht reinigen.

Info

Er mag in geen geval vuil in de brandstofleiding

terechtkomen. Binnengedrongen vuil verstopt de

inspuitklep!

H04981-10

- Snelsluitkoppeling loskoppelen.

Info

Uit de brandstofslang kan nog wat resterende brand-

stof stromen.

- Wasdopset 3 monteren.

Waskappenset (81212016100)

H04982-10

- Slang van de brandstoftankontluchting van de brandstoftank-

dop trekken.

- Schroef 4 met rubberbus verwijderen.

H04983-10

- Schroeven 5 met flensbussen verwijderen.

A01185-11

- Beide spoilers naar de zijkant van de radiateur trekken en

brandstoftank naar boven toe verwijderen.

A01185-12

SERVICEWERKZAAMHEDEN CHASSIS

11.36

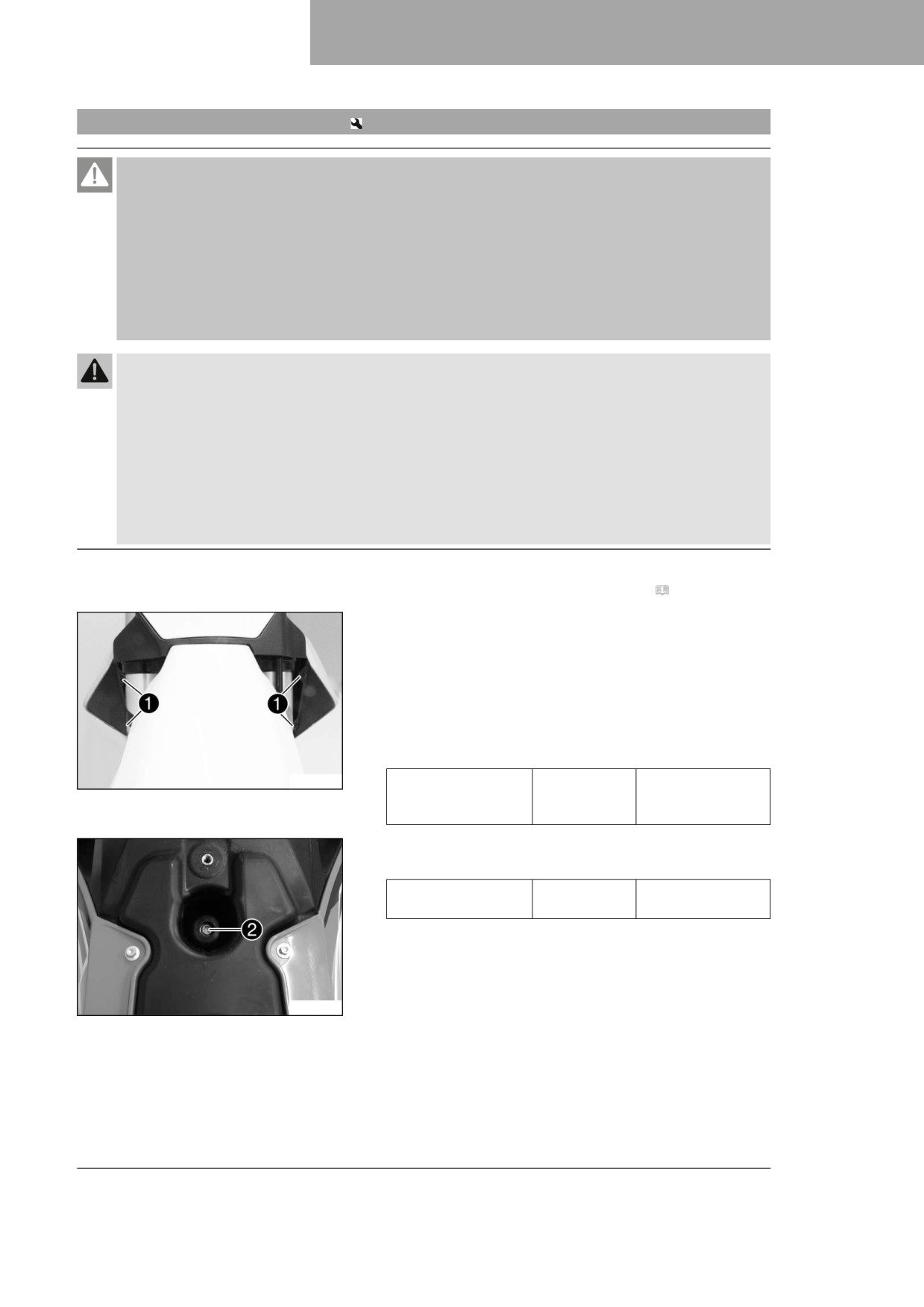

Brandstoftank monteren

Gevaar

Gevaar voor brand Brandstof is licht ontvlambaar.

De brandstof in de tank wordt verwarmd zet deze in de brandstoftank uit en kan uit de tank stromen.

- Tank het voertuig niet in de buurt van open vuur of brandende sigaretten.

- Zet de motor uit, als u brandstof tankt.

- Voorkom dat brandstof wordt gemorst, in het bijzonder op hete delen van het voertuig.

- Wis eventueel gemorste brandstof onmiddellijk weg.

- Neem de gegevens over het tanken van brandstof in acht.

Waarschuwing

Gevaar voor vergiftiging Brandstof is gevaarlijk voor de gezondheid.

Voorkom contact van brandstof met de huid, de ogen of kleding.

–

Raadpleeg onmiddellijk een arts, als brandstof werd ingeslikt.

–

Adem geen brandstofdampen in.

–

Bij contact met de huid desbetreffende plek onmiddellijk met veel water afspoelen.

–

Ogen minstens onmiddellijk grondig met water uitspoelen en onmiddellijk een arts opzoeken, als

brandstof in de ogen zijn gekomen.

Wissel uw kleding, als er brandstof op is gekomen.

Hoofdwerk

- Controleren of gaskabel correct is gelegd. ( pag. 77)

- Brandstoftank positioneren en beide spoilers aan de zijkant

van de radiateur vasthaken.

- Erop letten dat er geen kabels of bowdenkabels klem raken

of worden beschadigd.

- Slang van de brandstoftankontluchting van de brandstoftank-

dop aanbrengen.

- Schroeven 1 met flensbussen monteren en vastdraaien.

Voorgeschreven waarde

A01185-10

Schroef brandstof-

6 Nm

tankspoiler aan radi-

ateur

- Schroef 2 met rubberbus monteren en vastdraaien.

Voorgeschreven waarde

Resterende schroe-

10 Nm

ven chassis

H04983-11

SERVICEWERKZAAMHEDEN CHASSIS

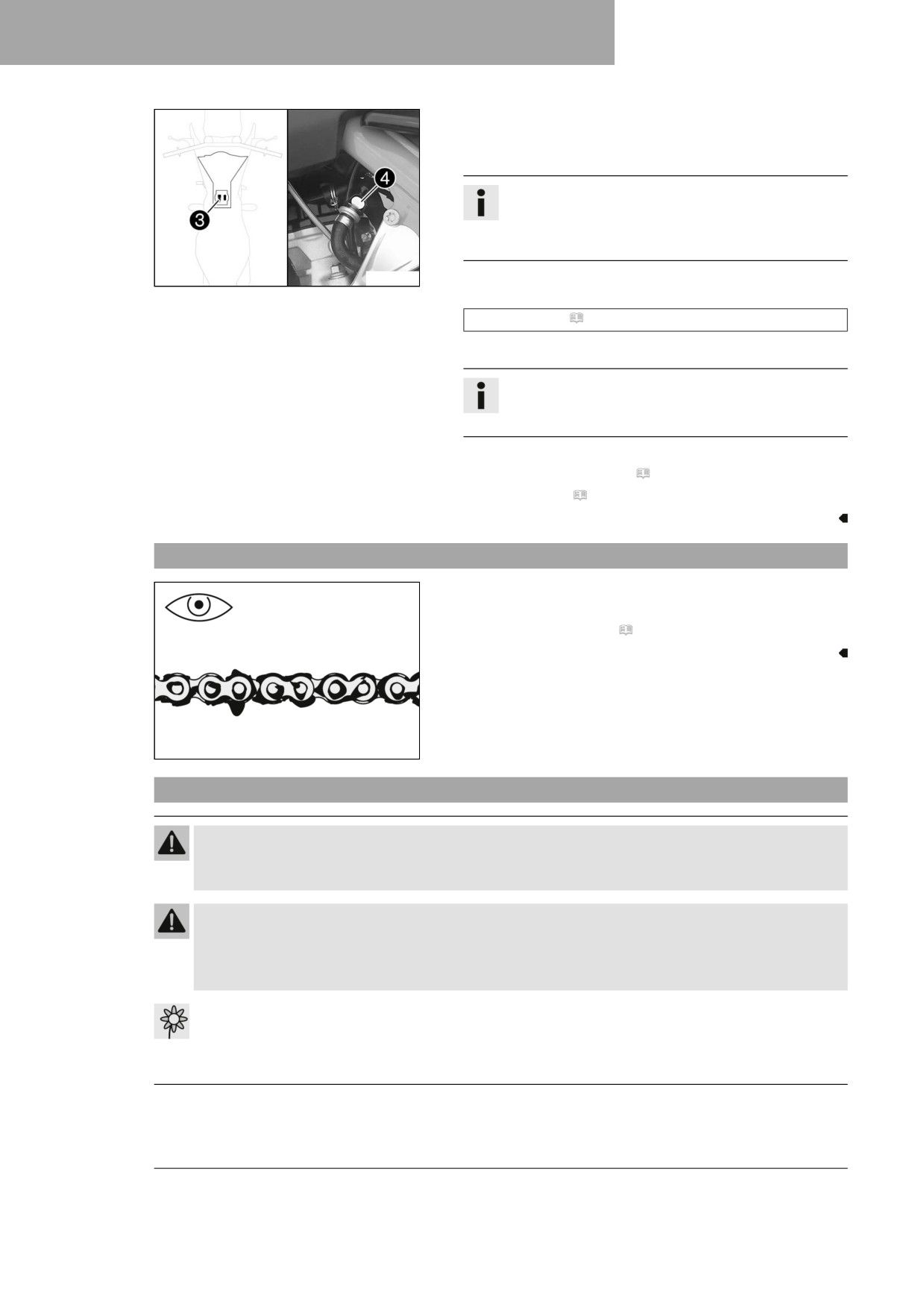

- Stekker 3 van de brandstofpomp verbinden.

- Wasdopset verwijderen en snelsluitkoppeling grondig met

perslucht reinigen.

Info

Er mag in geen geval vuil in de brandstofleiding

terechtkomen. Binnengedrongen vuil verstopt de

inspuitklep!

H04981-11

- Siliconenspray op een pluisvrije doek sproeien en O-ring van

de snelsluitkoppeling licht smeren.

Siliconenspray ( pag. 143)

- Snelsluitkoppeling 4 van de brandstofleiding verbinden.

Info

Kabels en brandstofleiding op een veilige afstand van

het uitlaatsysteem leggen.

Nawerk

- Zijdeksel rechts monteren. ( pag. 67)

- Zadel monteren. ( pag. 62)

11.37

Kettingvervuiling controleren

- Ketting controleren op grove vervuiling.

» Als de ketting erg vuil is:

- Ketting reinigen. ( pag. 72)

400678-01

11.38

Ketting reinigen

Waarschuwing

Gevaar voor ongevallen Smeermiddel op de banden vermindert de grip van de banden.

- Verwijder smeermiddel met een geschikt reinigingsmiddel van de banden.

Waarschuwing

Gevaar voor ongevallen Olie of vet op de remschijven vermindert de remwerking.

- Houd de remschijven steeds olie- en vetvrij.

- Reinig de remschijven indien nodig met remreinigingsmiddel.

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

SERVICEWERKZAAMHEDEN CHASSIS

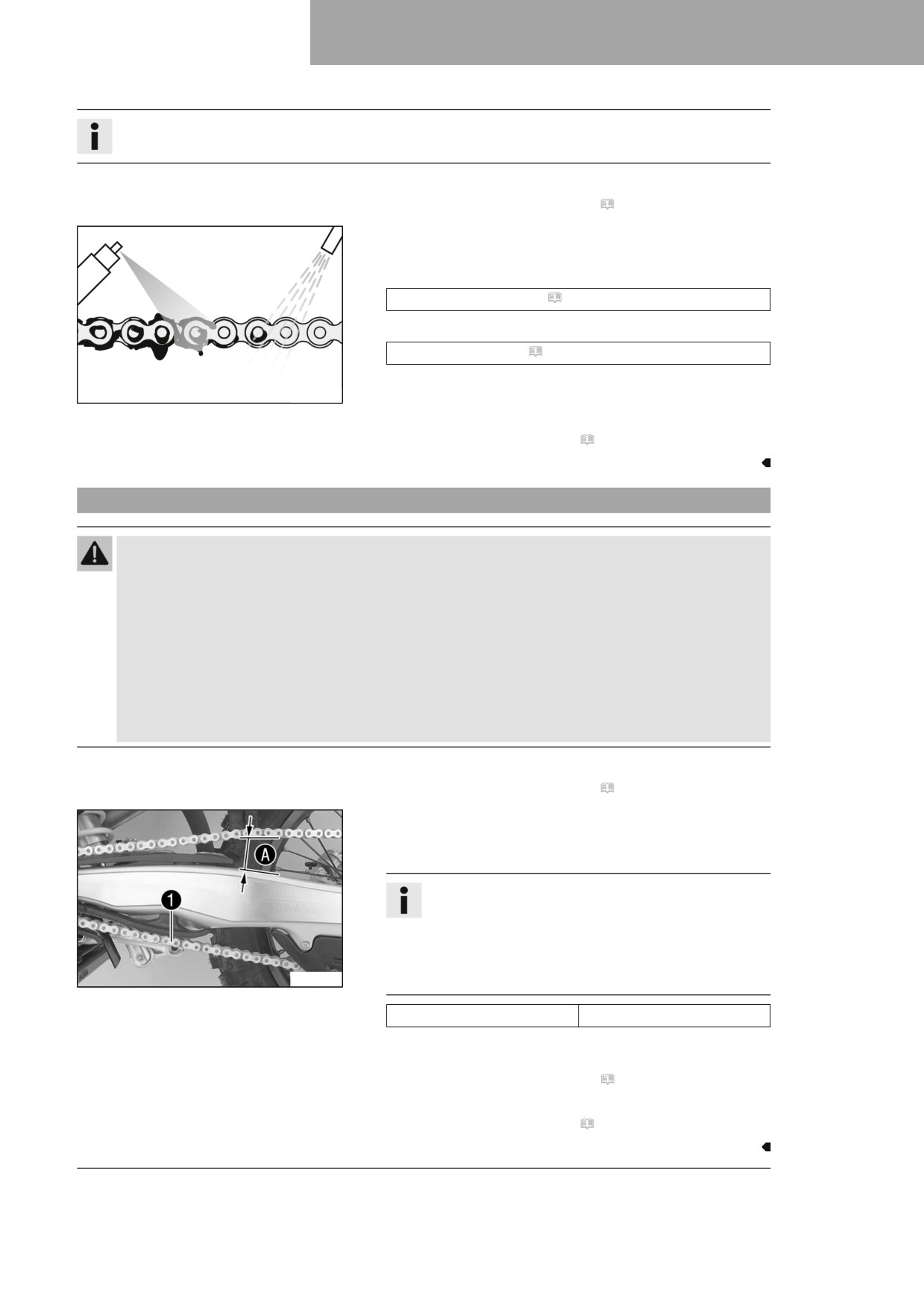

Info

De levensduur van de ketting is voor een groot deel afhankelijk van het onderhoud.

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

- Grove vervuiling afspoelen met een zachte waterstraal.

- Verbruikte smeerresten met een kettingreiniger verwijderen.

Kettingreinigingsmiddel ( pag. 143)

- Na het drogen kettingspray aanbrengen.

Kettingspray offroad ( pag. 143)

400725-01

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

11.39

Kettingspanning controleren

Waarschuwing

Gevaar voor ongevallen Een verkeerde kettingspanning beschadigt componenten en leidt tot onge-

vallen.

Als de ketting te strak gespannen is, sluiten de ketting, het ketting-aandrijfwiel, het kettingwiel

alsmede transmissie- en achterwiellagers sneller. Sommige componenten kunnen bij overbelasting

scheuren of breken.

Als de ketting te los is, kan de ketting van het ketting-aandrijfwiel of van het kettingwiel vallen. Hier-

door blokkeert het achterwiel of wordt de motor beschadigd.

- Controleer de kettingspanning regelmatig.

- Stel de kettingspanning in zoals voorgeschreven.

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

- Ketting aan het einde van het onderste glijblok omhoog trek-

ken en de kettingspanning A bepalen.

Info

Het onderste deel van de ketting 1 moet daarbij

gespannen zijn.

Kettingen slijten niet altijd gelijkmatig, daarom moet

de meting op verschillende plekken van de ketting

F03680-10

worden herhaald.

Kettingspanning

58 … 61 mm

» Als de kettingspanning niet overeenkomt met de voorge-

schreven waarde:

- Kettingspanning instellen. ( pag. 74)

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

SERVICEWERKZAAMHEDEN CHASSIS

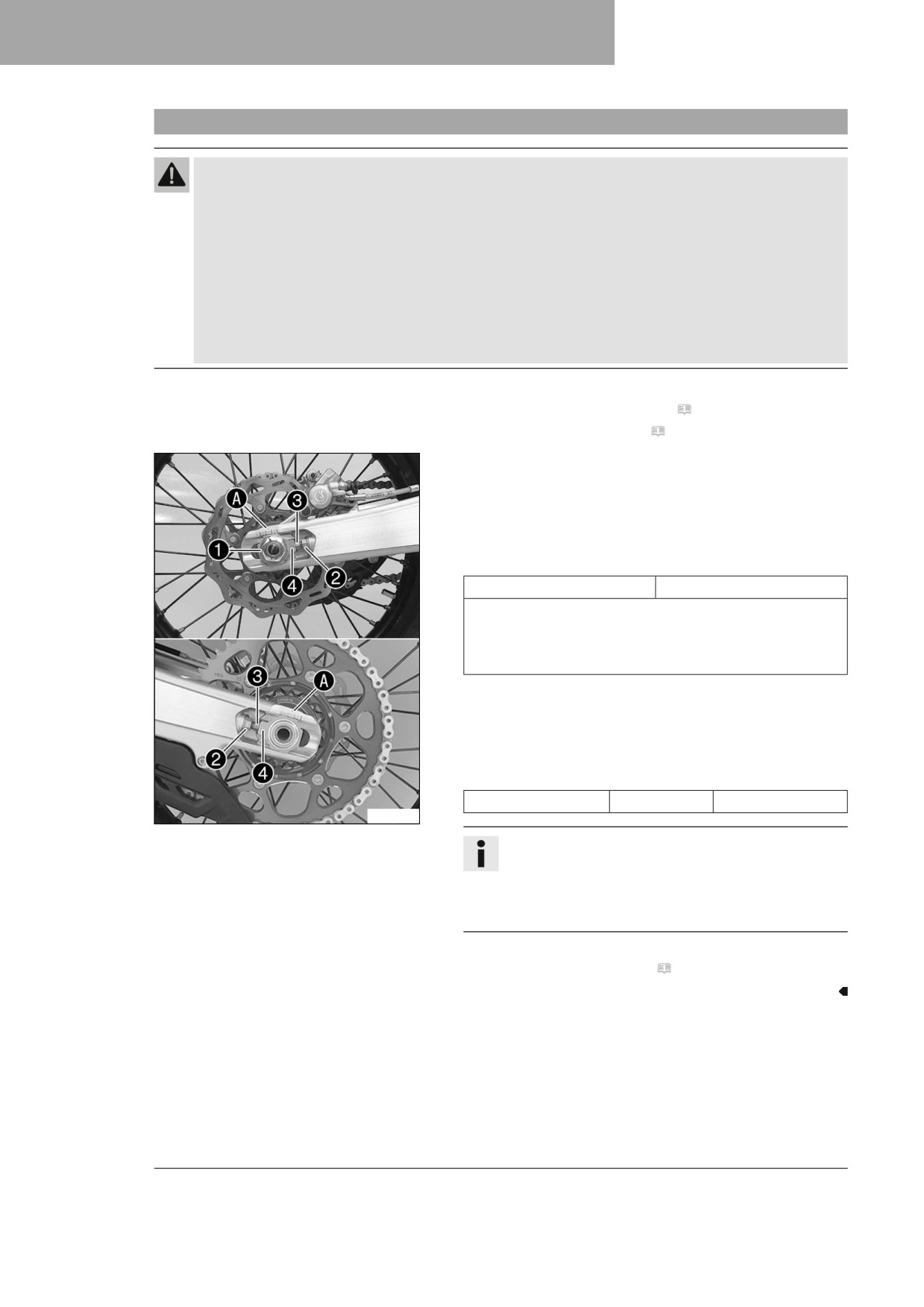

11.40

Kettingspanning instellen

Waarschuwing

Gevaar voor ongevallen Een verkeerde kettingspanning beschadigt componenten en leidt tot onge-

vallen.

Als de ketting te strak gespannen is, sluiten de ketting, het ketting-aandrijfwiel, het kettingwiel

alsmede transmissie- en achterwiellagers sneller. Sommige componenten kunnen bij overbelasting

scheuren of breken.

Als de ketting te los is, kan de ketting van het ketting-aandrijfwiel of van het kettingwiel vallen. Hier-

door blokkeert het achterwiel of wordt de motor beschadigd.

Controleer de kettingspanning regelmatig.

–

Stel de kettingspanning in zoals voorgeschreven.

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

- Kettingspanning controleren. ( pag. 73)

Hoofdwerk

- Moer 1 losdraaien.

- Moeren 2 losdraaien.

- Kettingspanning door het draaien van de stelschroeven 3

links en rechts instellen.

Voorgeschreven waarde

Kettingspanning

58 … 61 mm

Stelschroeven 3 links en rechts zodanig draaien dat de

markeringen aan de linker en rechter kettingspanner in

dezelfde positie staan t.o.v. de referentiemarkeringen A.

Zo is het achterwiel correct uitgelijnd.

- Moeren 2 vastdraaien.

- Controleren of de kettingspanners 4 tegen de stelschroe-

ven 3 liggen.

- Moer 1 vastdraaien.

Voorgeschreven waarde

Moer steekas achter

M22x1,5

80 Nm

F03681-10

Info

Door het grote instelbereik van de kettingspanner

(32 mm) kunnen bij gelijke kettinglengte verschillende

secundaire overbrengingen worden gereden.

De kettingspanners 4 kunnen 180° worden gedraaid.

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

SERVICEWERKZAAMHEDEN CHASSIS

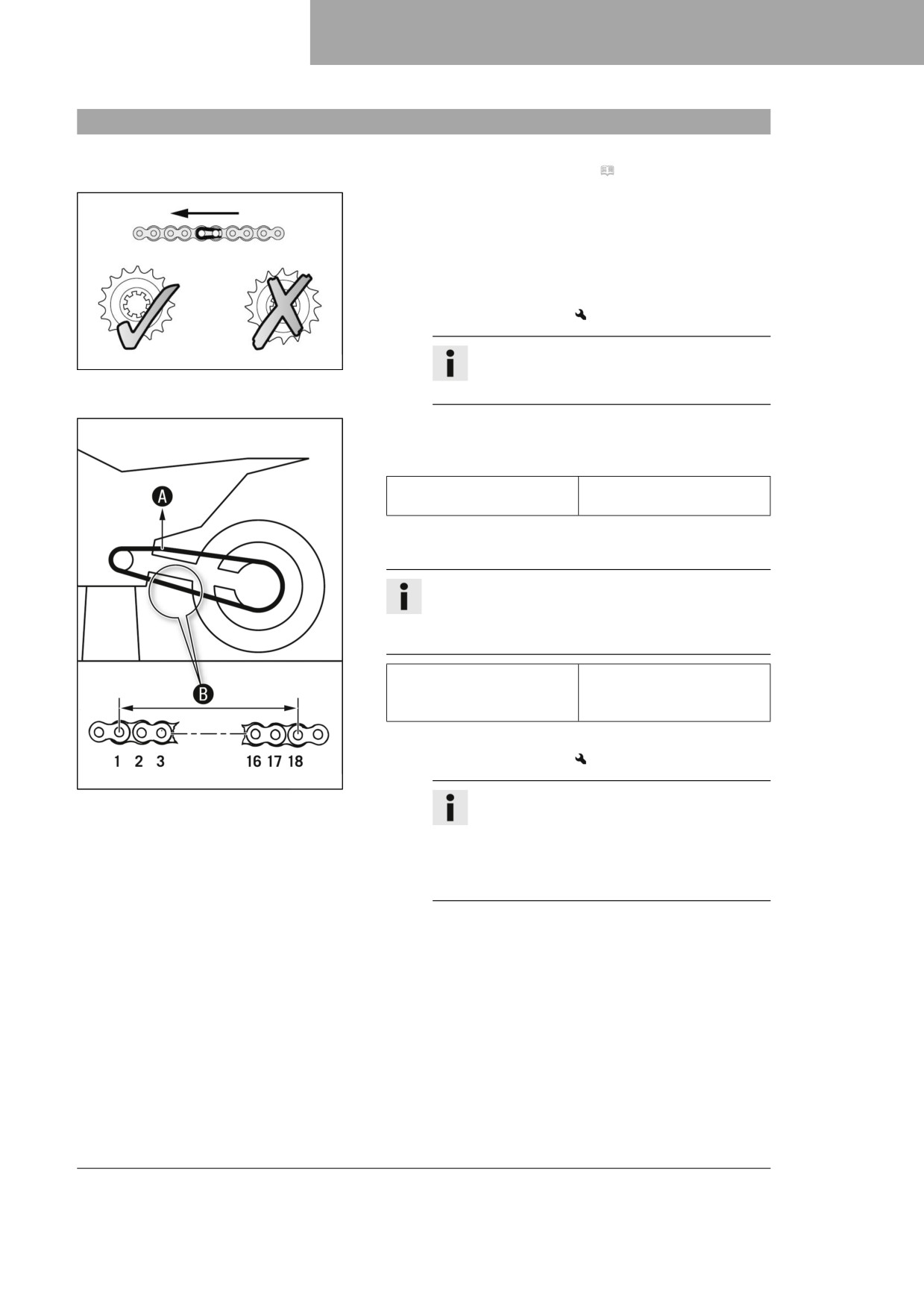

11.41

Ketting, kettingwiel, ketting-aandrijfwiel en kettinggeleiding controleren

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

Versnelling in stationair schakelen.

–

Ketting, kettingwiel en ketting-aandrijfwiel op slijtage contro-

leren.

» Als ketting, kettingwiel of ketting-aandrijfwiel versleten

zijn:

- Aandrijfset vervangen.

Info

400227-01

Ketting-aandrijfwiel, kettingwiel en ketting

moeten altijd samen worden vervangen.

Aan het bovenste deel van de ketting met het aangegeven

gewicht A trekken.

Voorgeschreven waarde

Gewicht voor meting van de

10 … 15 kg

kettingslijtage

De afstand B van 18 kettingschakels aan het onderste deel

van de ketting meten.

Info

Kettingen slijten niet altijd gelijkmatig, daarom moet

de meting op verschillende plekken van de ketting

worden herhaald.

Maximale afstand B van

272 mm

18 kettingschakels op het

langste stuk van de ketting

» Als de afstand B groter is dan de aangegeven maat:

- Aandrijfset vervangen.

400987-10

Info

Als een nieuwe ketting wordt gemonteerd,

moeten ook het kettingwiel en het ketting-

aandrijfwiel worden vervangen.

Nieuwe kettingen slijten sneller op een oud,

versleten kettingwiel of ketting-aandrijfwiel.

SERVICEWERKZAAMHEDEN CHASSIS

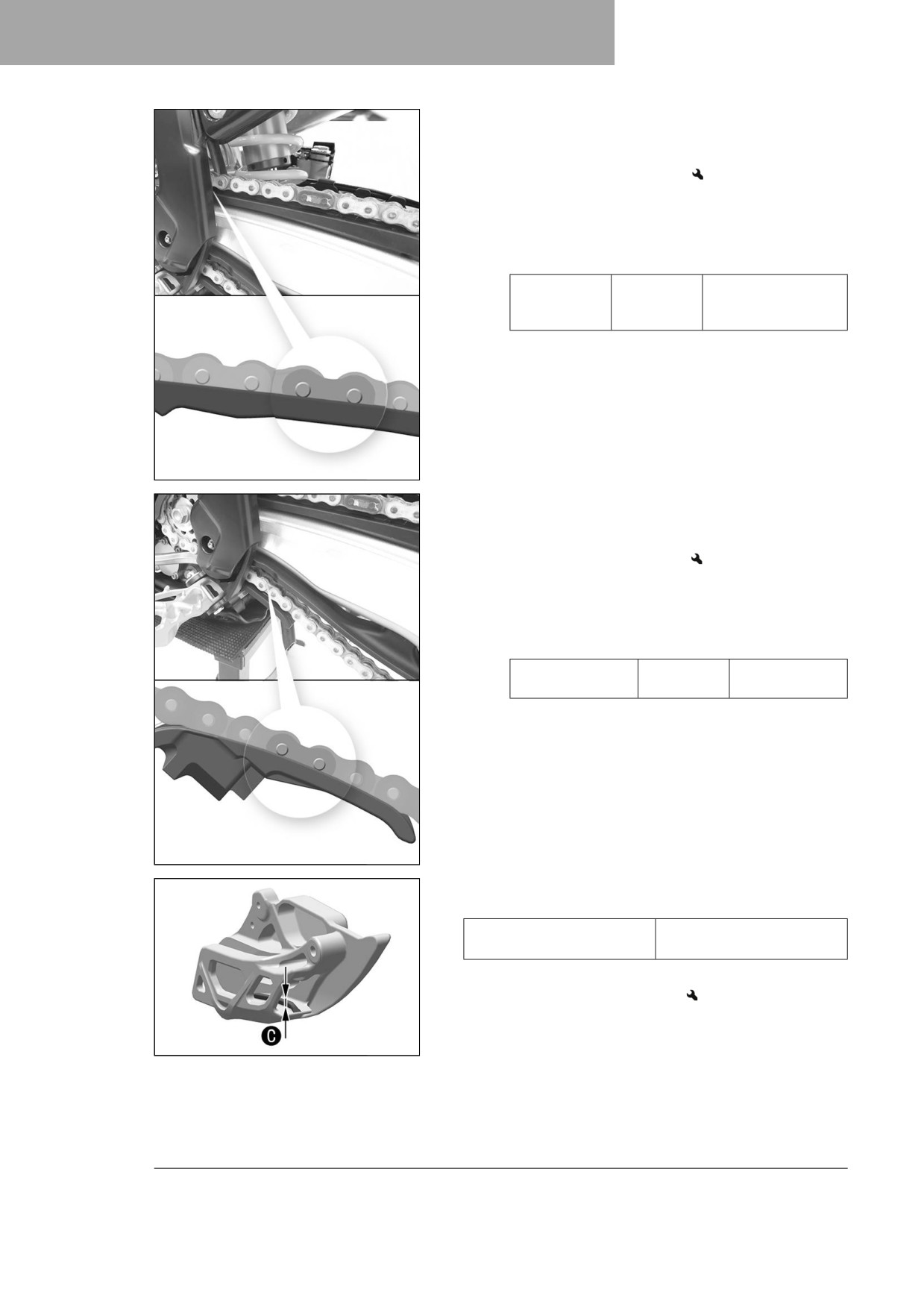

- Glijblok op slijtage controleren.

» Als de onderkant van de bout aan de ketting zich op

dezelfde hoogte of onder het bovenste glijblok bevindt:

- Bovenste glijblok vervangen.

- Controleren of het glijblok goed vastzit.

» Als het glijblok loszit:

- Schroeven van het glijblok vastdraaien.

Voorgeschreven waarde

Schroef

6 Nm

bovenste

Loctite^®243™

glijblok

A01086-10

- Onderste glijblok op slijtage controleren.

» Als de onderkant van de bout aan de ketting zich op

dezelfde hoogte of onder onderste glijblok bevindt:

- Onderste glijblok vervangen.

- Controleren of het onderste glijblok goed vastzit.

» Als het onderste glijblok loszit:

- Schroef van het onderste glijblok vastdraaien.

Voorgeschreven waarde

Schroef onderste

15 Nm

glijblok

A01087-10

- Kettinggeleiding met een schuifmaat op maat C controle-

ren.

Minimale dikte C van de

6 mm

kettinggeleiding

» Als de voorgeschreven waarde niet wordt bereikt:

- Kettinggeleiding vervangen.

F03687-10

SERVICEWERKZAAMHEDEN CHASSIS

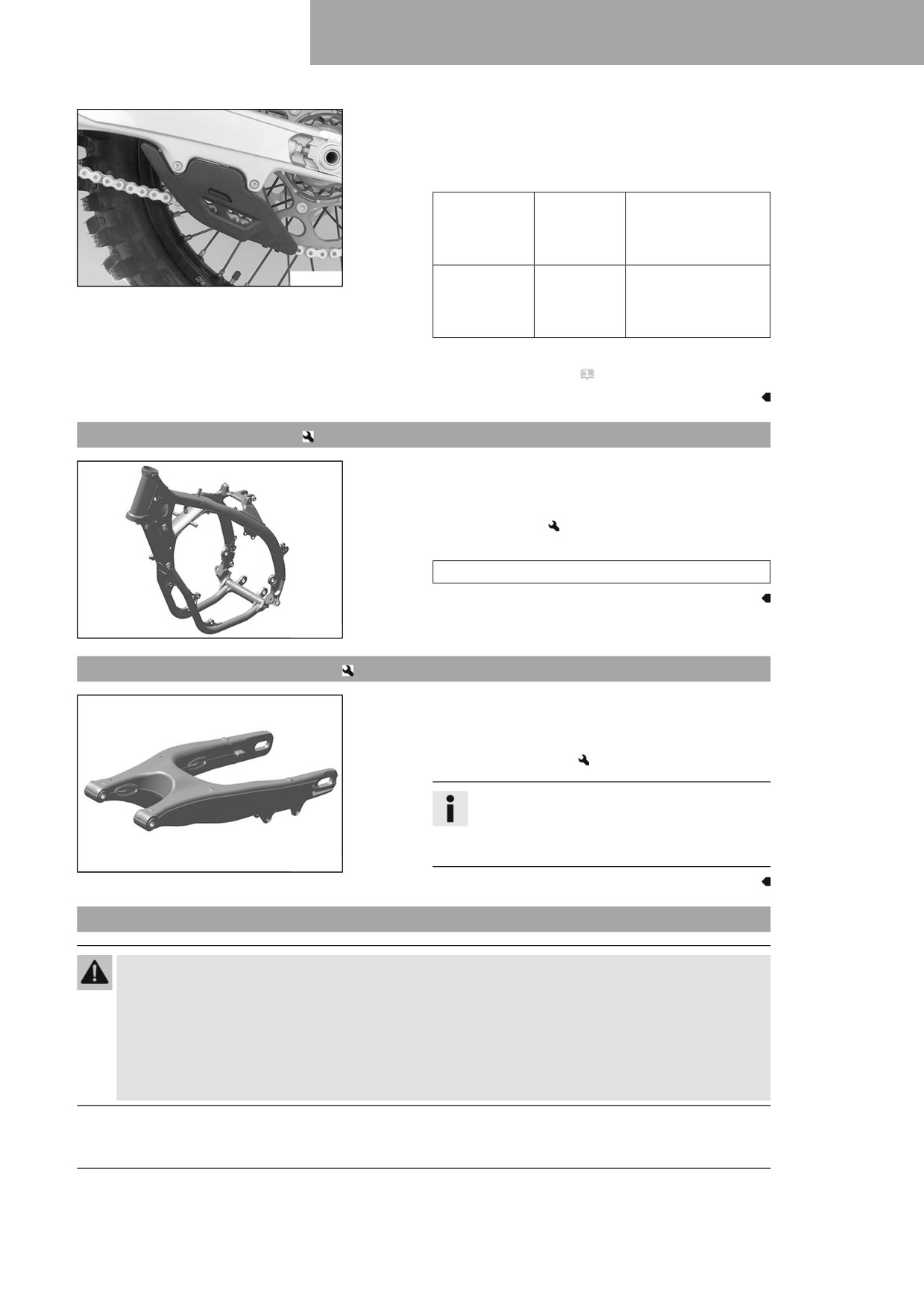

- Controleren of de kettinggeleiding goed vastzit.

» Als de kettinggeleiding loszit:

- Schroeven van de kettinggeleiding vastdraaien.

Voorgeschreven waarde

Schroef ket-

10 Nm

tinggeleiding

aan achter-

brug voor

F03682-01

Schroef ket-

10 Nm

tinggeleiding

Loctite^®243™

aan achter-

brug achter

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

11.42

Frame controleren

- Frame op beschadiging, scheurvorming en vervorming con-

troleren.

» Als het frame beschadigd, gescheurd of vervormd is:

- Frame vervangen.

Voorgeschreven waarde

Reparaties aan het frame zijn niet toegestaan.

F03645-01

11.43

Achterbrug controleren

- Achterbrug op beschadiging, scheurvorming en vervorming

controleren.

» Als de achterbrug beschadigd, gescheurd of vervormd is:

- Achterbrug vervangen.

Info

Een beschadigde achterbrug altijd vervan-

gen. Reparatie van de achterbrug staat Husq-

varna Motorcycles niet toe.

F03646-01

11.44

Gaskabellegging controleren

Waarschuwing

Gevaar voor ongevallen De gasbowdenkabel kan bij verkeerde montage geknikt, ingeklemd of

geblokkeerd worden.

Als de gasbowdenkabel geknikt, ingeklemd of geblokkeerd is, kan de snelheid niet meer worden

gecontroleerd.

- Controleer of de montage van de gaskabel en de speling van de gaskabel aan de voorschriften vol-

doen.

SERVICEWERKZAAMHEDEN CHASSIS

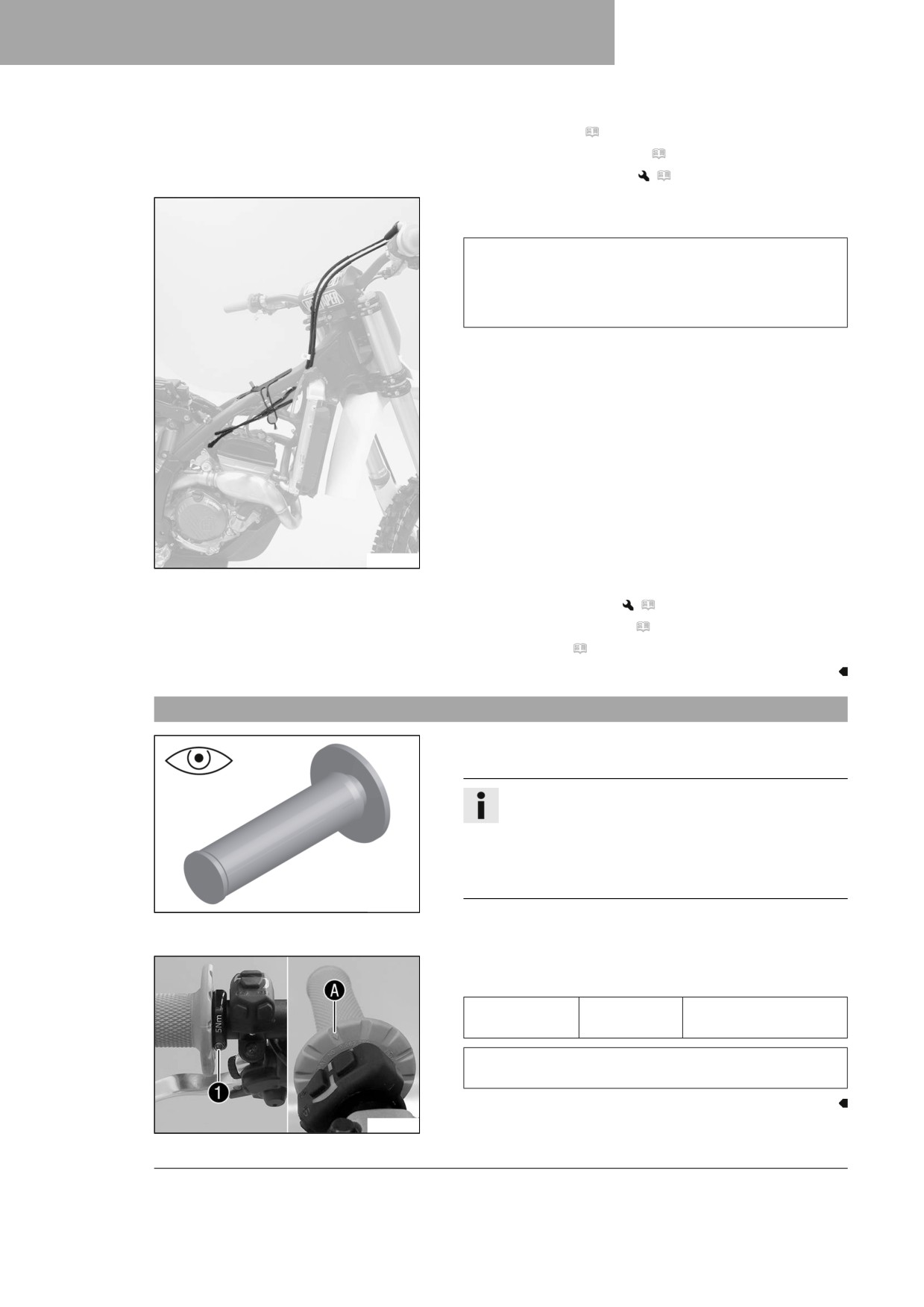

Voorwerk

- Zadel verwijderen. ( pag. 62)

- Zijdeksel rechts demonteren. ( pag. 67)

- Brandstoftank demonteren.

(

pag. 69)

Hoofdwerk

- Controleren of gaskabel correct is gelegd.

Beide gaskabels moeten naast elkaar aan de achterkant

van het stuur, boven de brandstoftankrol, naar het smoor-

klephuis gelegd zijn. Beide gasbowdenkabels moeten ach-

ter de rubberband van de brandstoftankhouder geborgd

zijn.

» Als de gaskabel niet op de voorgeschreven wijze is

gelegd:

- Gaskabel correct leggen.

A01085-10

Nawerk

- Brandstoftank monteren.

(

pag. 71)

– Zijdeksel rechts monteren. ( pag. 67)

- Zadel monteren. ( pag. 62)

11.45

Rubberen stuurcovers controleren

- Rubberen stuurcovers aan stuur controleren op beschadiging

en slijtage. Controleren of de stuurcovers goed vastzitten.

Info

De rubberen stuurcovers zijn links op een huls en

rechts op de handgreep van de gashendel gevulka-

niseerd. De linker huls is op het stuur vastgeklemd.

De rubberen stuurcover kan alleen worden vervangen

met de huls of de gasbuis.

401197-01

» Als een rubberen stuurcover beschadigd of versleten is:

- Rubberen stuurcover vervangen.

- Schroef 1 op goede bevestiging controleren.

Voorgeschreven waarde

Schroef vaste

5 Nm

handgreep

Loctite^®243™

De ruit A moet zoals op de afbeelding zijn gepositio-

neerd.

F03684-10

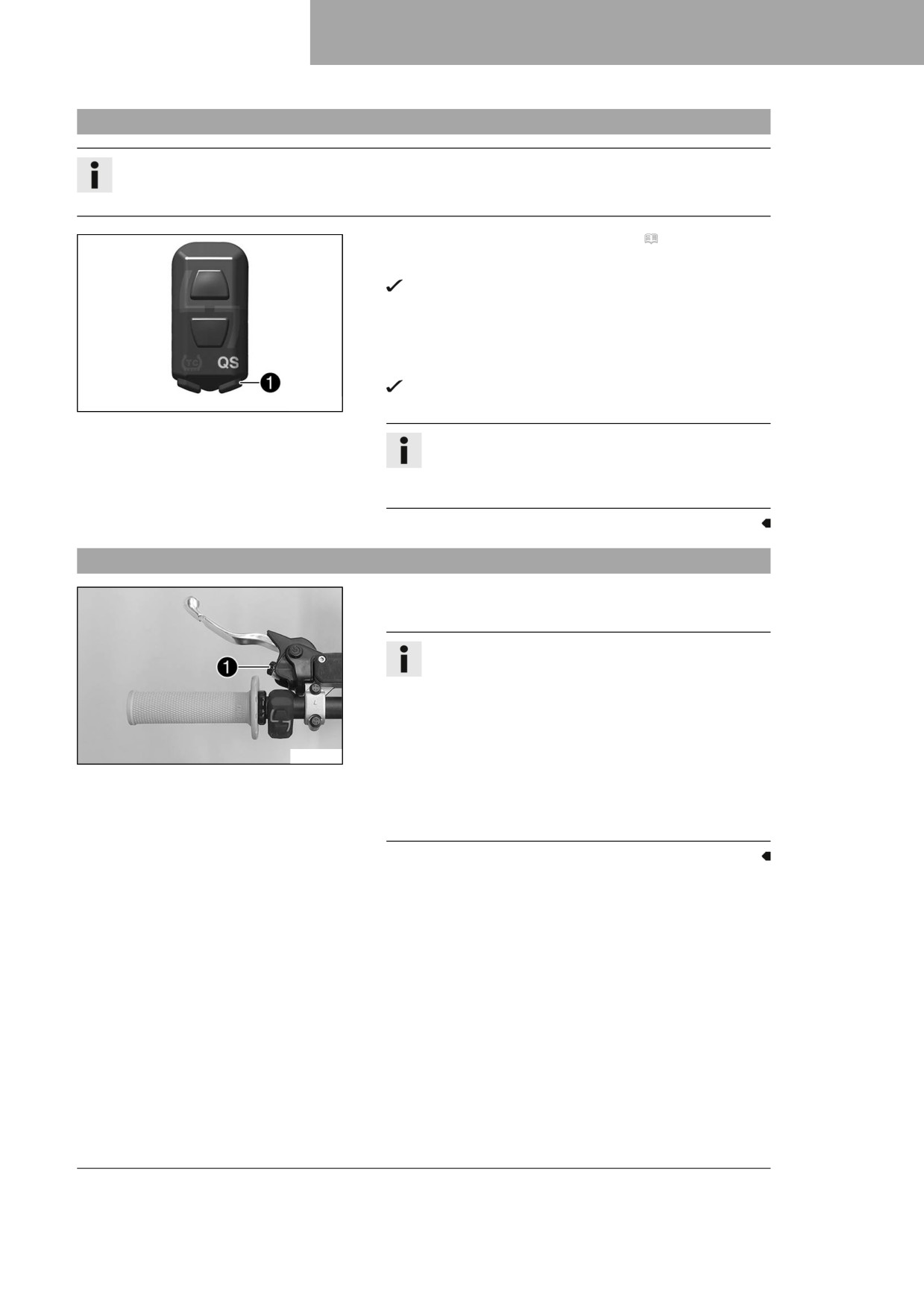

SERVICEWERKZAAMHEDEN CHASSIS

11.46

Quickshifter programmeren

Info

Als het schakelvermogen van de Quickshifter minder wordt, moet de Quickshifter opnieuw worden

geprogrammeerd.

- Werkstappen voor het starten uitvoeren. ( pag. 26)

- QS-knop 1 minstens 10 seconden ingedrukt houden.

QS-controlelampje knippert.

- Koppelingshendel intrekken, in de 1e versnelling zetten en de

schakelhendel gedurende minstens een seconde nog verder

omlaag drukken tot de schakelhendel stopt.

- QS-knop 1 kort indrukken.

QS-controlelampje brandt blauw, programmeren was

F03760-12

succesvol.

Info

Als de Quickshifter niet kan worden geactiveerd, was

het programmeren niet succesvol en moet het worden

herhaald.

11.47

Uitgangspositie koppelingshendel instellen

- Uitgangspositie van de koppelingshendel met de

stelschroef 1 aanpassen aan de grootte van de hand.

Info

Als de stelschroef tegen de klok in wordt gedraaid,

komt de koppelingshendel dichter bij het stuur te

staan.

Als de stelschroef met de klok mee wordt gedraaid,

komt de koppelingshendel verder van het stuur af te

F03647-11

staan.

Het instelbereik is beperkt.

Stelschroef alleen met de hand draaien, geen geweld

gebruiken.

Niet instellen tijdens het rijden.

SERVICEWERKZAAMHEDEN CHASSIS

11.48

Vloeistofpeil hydraulische koppeling controleren/corrigeren

Waarschuwing

Huidirritaties Remvloeistof is gevaarlijk voor de gezondheid.

- Bewaar remvloeistof buiten het bereik van kinderen.

- Geschikte beschermende kleding en een veiligheidsbril dragen.

- Voorkom contact van remvloeistof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als remvloeistof werd ingeslikt.

- Bij contact met de huid desbetreffende plek met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en een arts opzoeken, als accugassen in

de ogen zijn gekomen.

- Wissel uw kleding, als er remvloeistof op is gekomen.

Info

Het vloeistofpeil stijgt naarmate de koppelingsplaten zijn versleten.

Ervoor zorgen dat de remvloeistof niet in aanraking komt met gelakte onderdelen, omdat remvloeistof

lak aantast.

- Het aan het stuur gemonteerde voorraadreservoir van de

hydraulische koppeling in een horizontale positie zetten.

- Schroeven 1 verwijderen.

- Deksel 2 met membraan 3 verwijderen.

- Vloeistofpeil controleren.

Vloeistofpeil lager dan

4 mm

bovenkant van reservoir

» Als het vloeistofpeil niet overeenkomt met de voorge-

H04933-10

schreven waarde:

- Vloeistofpeil van de hydraulische koppeling corrige-

ren.

Remvloeistof DOT 4 / DOT 5.1 ( pag. 142)

- Deksel met membraan positioneren. Schroeven monteren en

vastdraaien.

Info

Overgelopen of gemorste remvloeistof meteen met

water afspoelen.

SERVICEWERKZAAMHEDEN CHASSIS

11.49

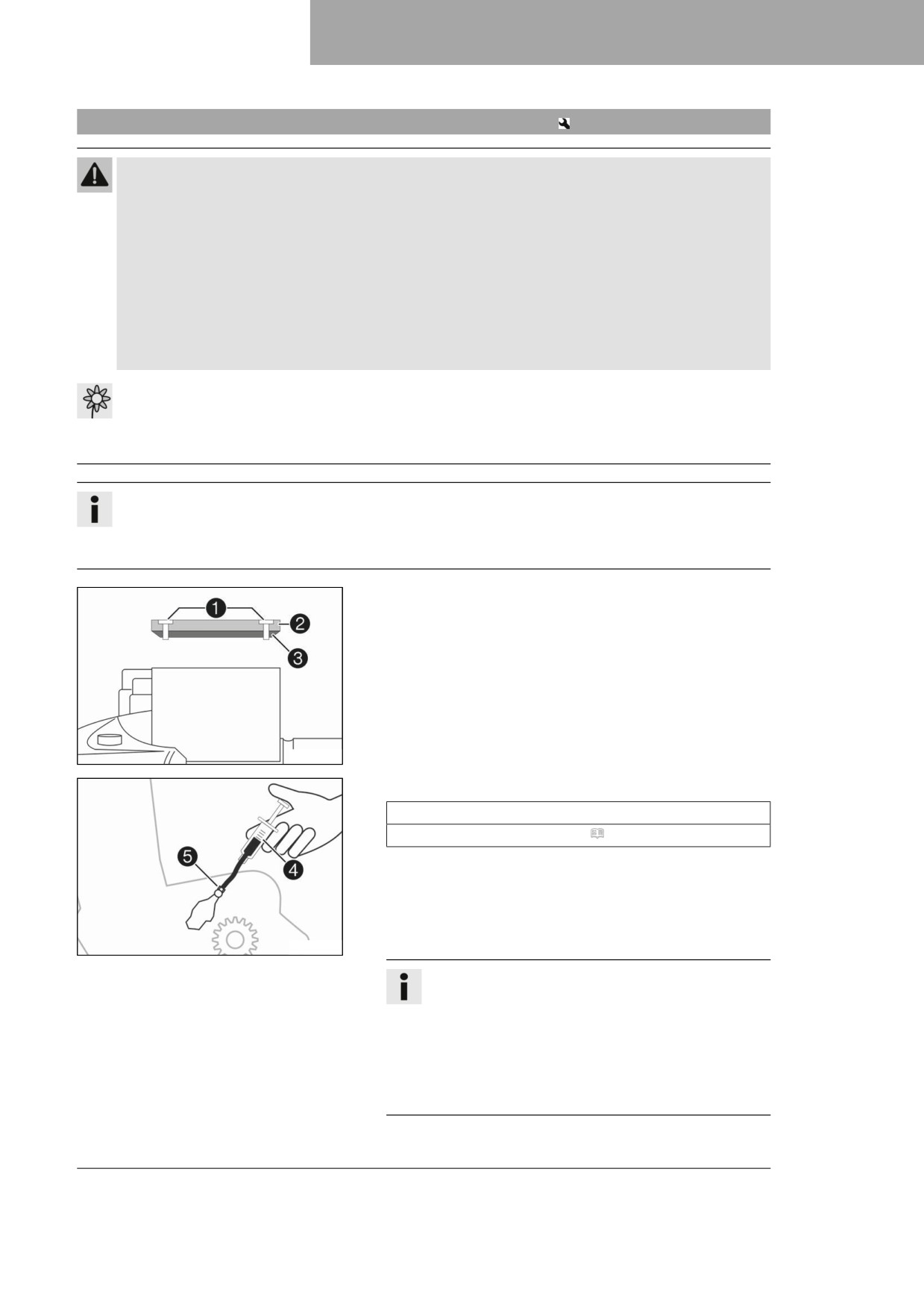

Vloeistof van de hydraulische koppeling verversen

Waarschuwing

Huidirritaties Remvloeistof is gevaarlijk voor de gezondheid.

- Bewaar remvloeistof buiten het bereik van kinderen.

- Geschikte beschermende kleding en een veiligheidsbril dragen.

- Voorkom contact van remvloeistof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als remvloeistof werd ingeslikt.

- Bij contact met de huid desbetreffende plek met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en een arts opzoeken, als accugassen in

de ogen zijn gekomen.

- Wissel uw kleding, als er remvloeistof op is gekomen.

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Info

Het vloeistofpeil stijgt naarmate de koppelingsplaten zijn versleten.

Ervoor zorgen dat de remvloeistof niet in aanraking komt met gelakte onderdelen, omdat remvloeistof

lak aantast.

- Het aan het stuur gemonteerde voorraadreservoir van de

hydraulische koppeling in een horizontale positie zetten.

- Schroeven 1 verwijderen.

- Deksel 2 met membraan 3 verwijderen.

H04933-10

- Ontluchtingsspuit 4 met de juiste vloeistof vullen.

Spuit (50329050000)

Remvloeistof DOT 4 / DOT 5.1 ( pag. 142)

- De beschermkap van de koppelingsnemercilinder verwijderen

en ontluchtingsspuit 4 met passend stuk slang aan de ont-

luchtingsschroef 5 monteren.

- Aan de koppelingsnemercilinder de ontluchtingsschroef 5

slechts zover losdraaien, totdat deze gevuld kan worden.

H04934-10

Info

Overgelopen of gemorste remvloeistof meteen met

water afspoelen.

Ervoor zorgen dat de remvloeistof niet in aanraking

komt met gelakte onderdelen, omdat remvloeistof lak

aantast.

Uitsluitend schone remvloeistof uit een gesloten ver-

pakking gebruiken.

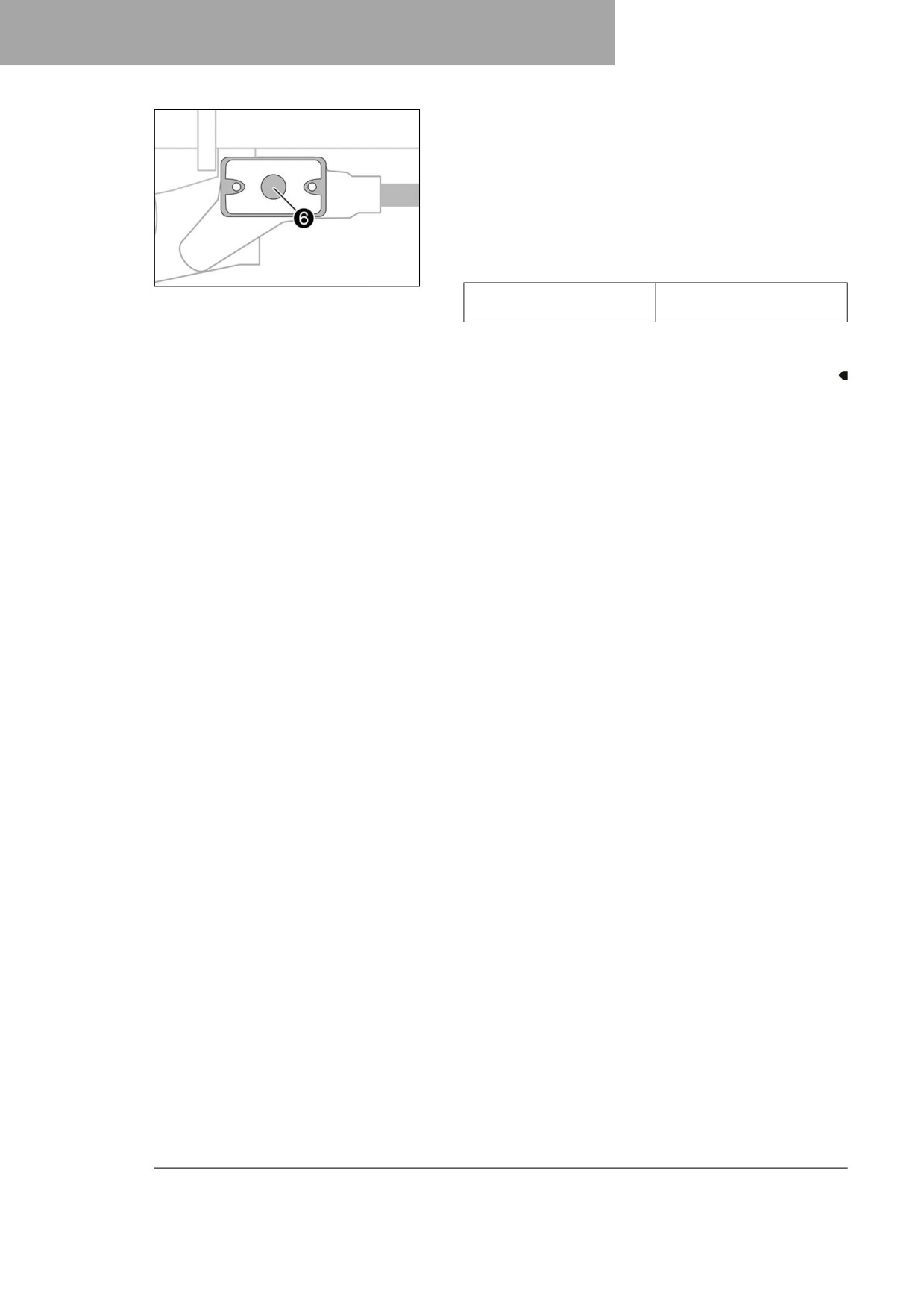

SERVICEWERKZAAMHEDEN CHASSIS

- Nu zo lang de vloeistof in het systeem spuiten tot deze zon-

der luchtbellen uit de boring 6 van de koppelingscilinder

stroomt.

- Tussendoor vloeistof uit het reservoir van de koppelingscilin-

der afzuigen om overstromen te voorkomen.

- Ontluchtingsschroef vastdraaien, ontluchtingsspuit met slang

verwijderen. Beschermkap monteren.

- Vloeistofpeil van de hydraulische koppeling corrigeren.

Voorgeschreven waarde

H04932-10

Vloeistofpeil lager dan

4 mm

bovenkant van reservoir

- Deksel met membraan positioneren. Schroeven monteren en

vastdraaien.

REMSYSTEEM 12

12.1

Vrije slag remhendel controleren

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij oververhitting.

Als er aan het rempedaal voor de voorwielrem geen vrije slag aanwezig is, bouwt zich in het remsys-

teem druk op de voorwielrem op.

Stel de vrije slag aan de handremhendel op de voorgeschreven wijze in.

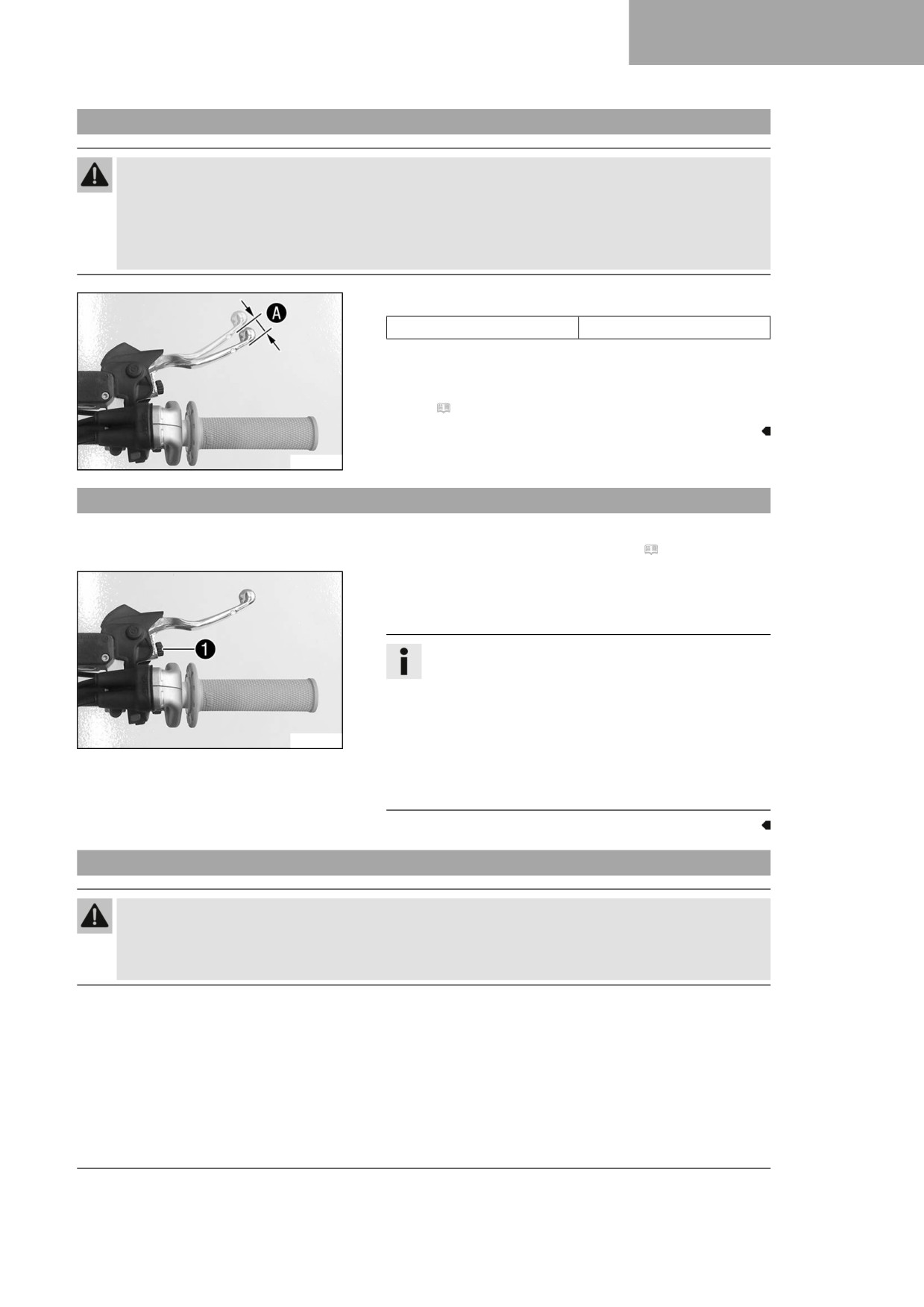

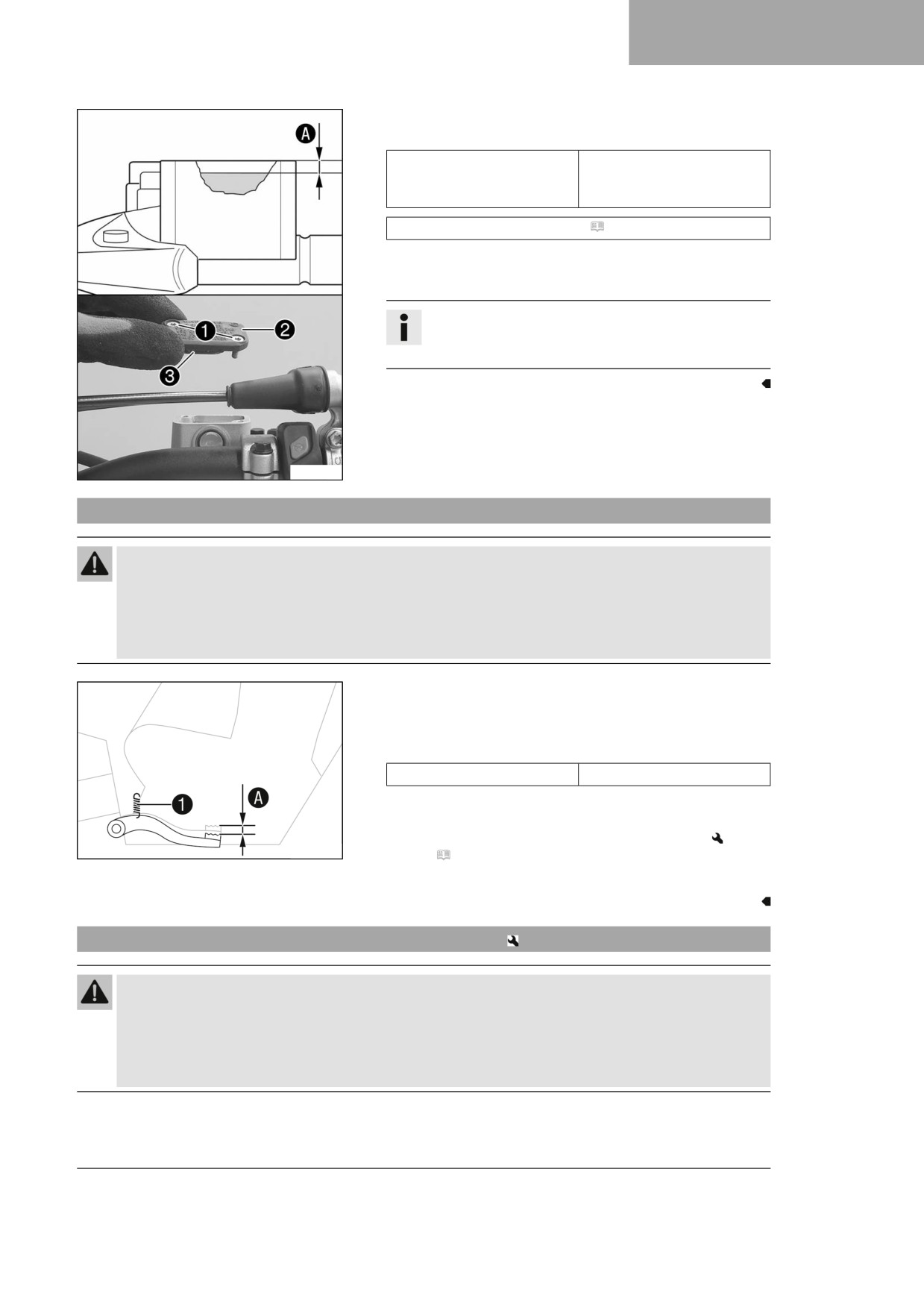

- Remhendel naar voren duwen en vrije slag A controleren.

Vrije slag remhendel

≥ 3 mm

» Als de vrije slag niet overeenkomt met de voorgeschreven

waarde:

- Uitgangspositie van de remhendel instellen.

(

pag. 83)

F03649-10

12.2

Uitgangspositie van de remhendel instellen

Voorwerk

- Vrije slag van de remhendel controleren. ( pag. 83)

Hoofdwerk

- Uitgangspositie van de remhendel met de stelschroef 1 aan

de grootte van de hand aanpassen.

Info

Als de stelschroef met de klok mee wordt gedraaid,

komt de remhendel verder van het stuur af te staan.

Als de stelschroef tegen de klok in wordt gedraaid,

komt de remhendel dichter bij het stuur te staan.

F03648-12

Het instelbereik is beperkt.

Stelschroef alleen met de hand draaien, geen geweld

gebruiken.

Niet instellen tijdens het rijden.

12.3

Remschijven controleren

Waarschuwing

Gevaar voor ongevallen Versleten remschijven verminderen de remwerking.

- Zorg ervoor dat versleten remschijven onmiddellijk worden vervangen. (De geautoriseerde Husq-

varna Motorcycles-garage is u graag van dienst.)

REMSYSTEEM

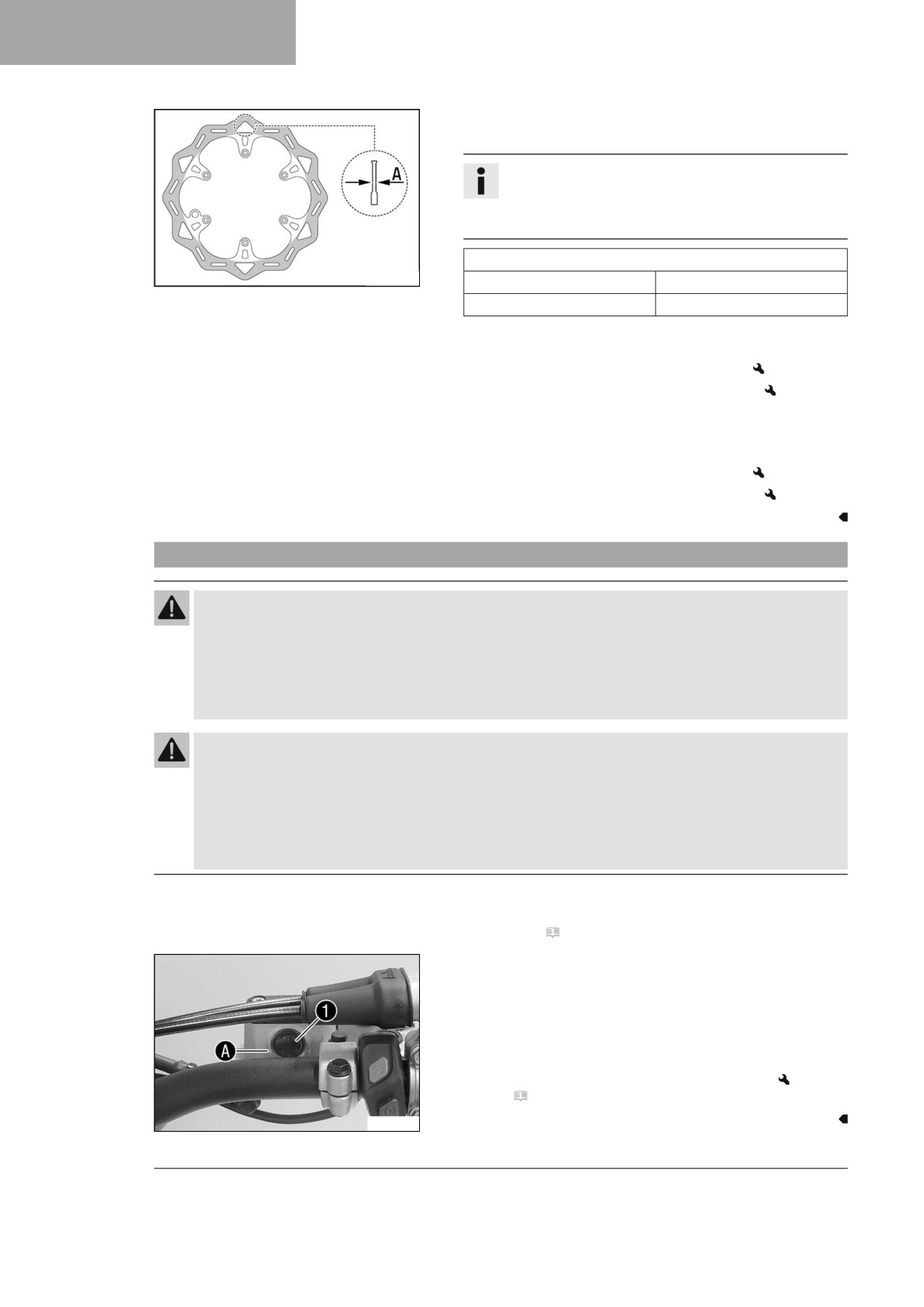

- Dikte van de remschijven voor en achter op meerdere plek-

ken van de remschijf op de maat A controleren.

Info

Door slijtage kan de dikte van de remschijf in het

bereik van het raakvlak van de remplaketten

verminderen.

Remschijven - slijtagegrens

H00938-10

voor

2,5 mm

achter

3,5 mm

» Als de dikte van de remschijf minder is dan de voorge-

schreven waarde:

- Remschijf van voorwielrem vervangen.

- Remschijf van achterwielrem vervangen.

- Remschijven voor en achter op beschadiging, scheuren en

vervorming controleren.

» Als de remschijf beschadigd, gescheurd of vervormd is:

- Remschijf van voorwielrem vervangen.

- Remschijf van achterwielrem vervangen.

12.4

Remvloeistofpeil voorwielrem controleren

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij onvoldoende onderhoud.

Als het remvloeistofpeil onder de aangegeven markering of de aangegeven waarde daalt, is het rem-

systeem ondicht of zijn de remplaketten versleten.

- Controleer het remsysteem en rij pas verder, als het probleem is opgelost. (De geautoriseerde

Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Gevaar voor ongevallen Verouderde of ongeschikte remvloeistof schaadt de werking van het rem-

systeem.

- Controleer of de remvloeistof van de voor- en achterwielrem overeenkomstig het serviceschema

wordt ververst. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

- Controleer of alleen schone, goedgekeurde remvloeistof uit een goed gesloten container wordt

gebruikt. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

Voorwerk

- Remvoeringen en remvoeringborging van de voorwielrem

controleren. ( pag. 86)

Hoofdwerk

- Het aan het stuur gemonteerde remvloeistofreservoir horizon-

taal zetten.

- Remvloeistofpeil controleren op het kijkglas 1.

» Als het remvloeistofpeil onder de markering A is

gedaald:

- Remvloeistof van de voorwielrem bijvullen.

(

pag. 85)

F03689-10

REMSYSTEEM 12

12.5

Remvloeistof van de voorwielrem bijvullen

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij onvoldoende onderhoud.

Als het remvloeistofpeil onder de aangegeven markering of de aangegeven waarde daalt, is het rem-

systeem ondicht of zijn de remplaketten versleten.

- Controleer het remsysteem en rij pas verder, als het probleem is opgelost. (De geautoriseerde

Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Huidirritaties Remvloeistof is gevaarlijk voor de gezondheid.

- Bewaar remvloeistof buiten het bereik van kinderen.

- Geschikte beschermende kleding en een veiligheidsbril dragen.

- Voorkom contact van remvloeistof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als remvloeistof werd ingeslikt.

- Bij contact met de huid desbetreffende plek met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en een arts opzoeken, als accugassen in

de ogen zijn gekomen.

- Wissel uw kleding, als er remvloeistof op is gekomen.

Waarschuwing

Gevaar voor ongevallen Verouderde of ongeschikte remvloeistof schaadt de werking van het rem-

systeem.

- Controleer of de remvloeistof van de voor- en achterwielrem overeenkomstig het serviceschema

wordt ververst. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

- Controleer of alleen schone, goedgekeurde remvloeistof uit een goed gesloten container wordt

gebruikt. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Info

Ervoor zorgen dat de remvloeistof niet in aanraking komt met gelakte onderdelen, omdat remvloeistof

lak aantast.

Voorwerk

- Remvoeringen en remvoeringborging van de voorwielrem

controleren. ( pag. 86)

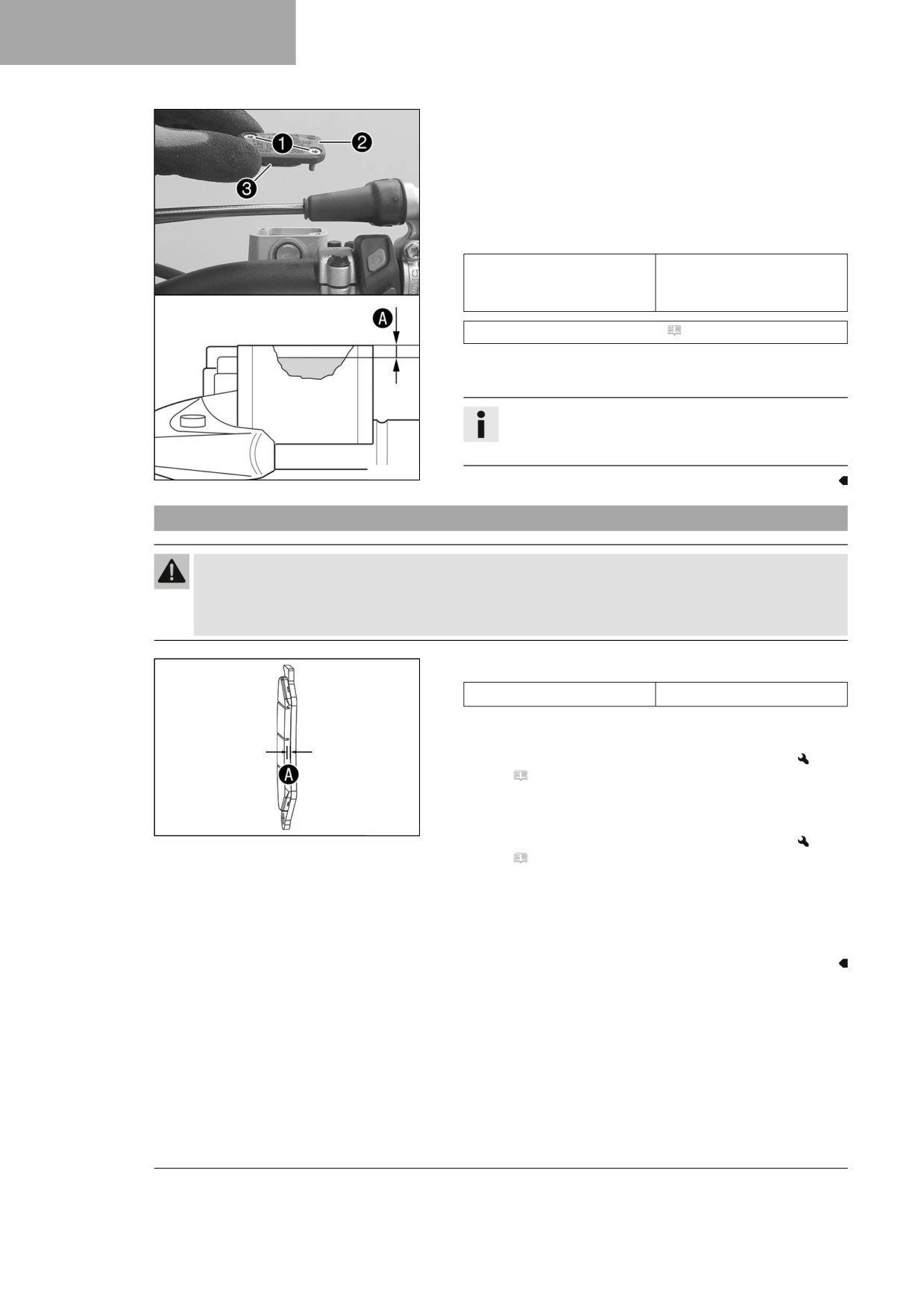

REMSYSTEEM

Hoofdwerk

- Het aan het stuur gemonteerde remvloeistofreservoir horizon-

taal zetten.

- Schroeven 1 verwijderen.

- Deksel 2 met membraan 3 verwijderen.

- Remvloeistof tot maat A bijvullen.

Voorgeschreven waarde

5 mm

Maat A (remvloeistofpeil

lager dan bovenkant reser-

voir)

Remvloeistof DOT 4 / DOT 5.1 ( pag. 142)

- Deksel 2 met membraan 3 positioneren. Schroeven 1

monteren en vastdraaien.

Info

Overgelopen of gemorste remvloeistof meteen met

water afspoelen.

F03694-10

12.6

Remvoeringen en remvoeringborging van de voorwielrem controleren

Waarschuwing

Gevaar voor ongevallen Versleten remvoeringen verminderen de remwerking.

- Zorg ervoor dat versleten remvoeringen onmiddellijk worden vervangen. (De geautoriseerde Husq-

varna Motorcycles-garage is u graag van dienst.)

- Remvoeringen op minimale voeringdikte A controleren.

≥ 1 mm

Minimale voeringdikte A

» Als de voeringdikte dunner is dan de minimale voering-

dikte:

- Remplaketten van de voorwielrem vervangen.

(

pag. 87)

– Remvoeringen op beschadiging en scheuren controleren.

» Als er beschadigingen of scheuren te zien zijn:

M02047-10

- Remplaketten van de voorwielrem vervangen.

(

pag. 87)

– Borging de remvoeringen controleren.

» Als de remvoeringen niet correct zijn bevestigd:

- Remvoeringen borgen, evt. nieuwe onderdelen

gebruiken.

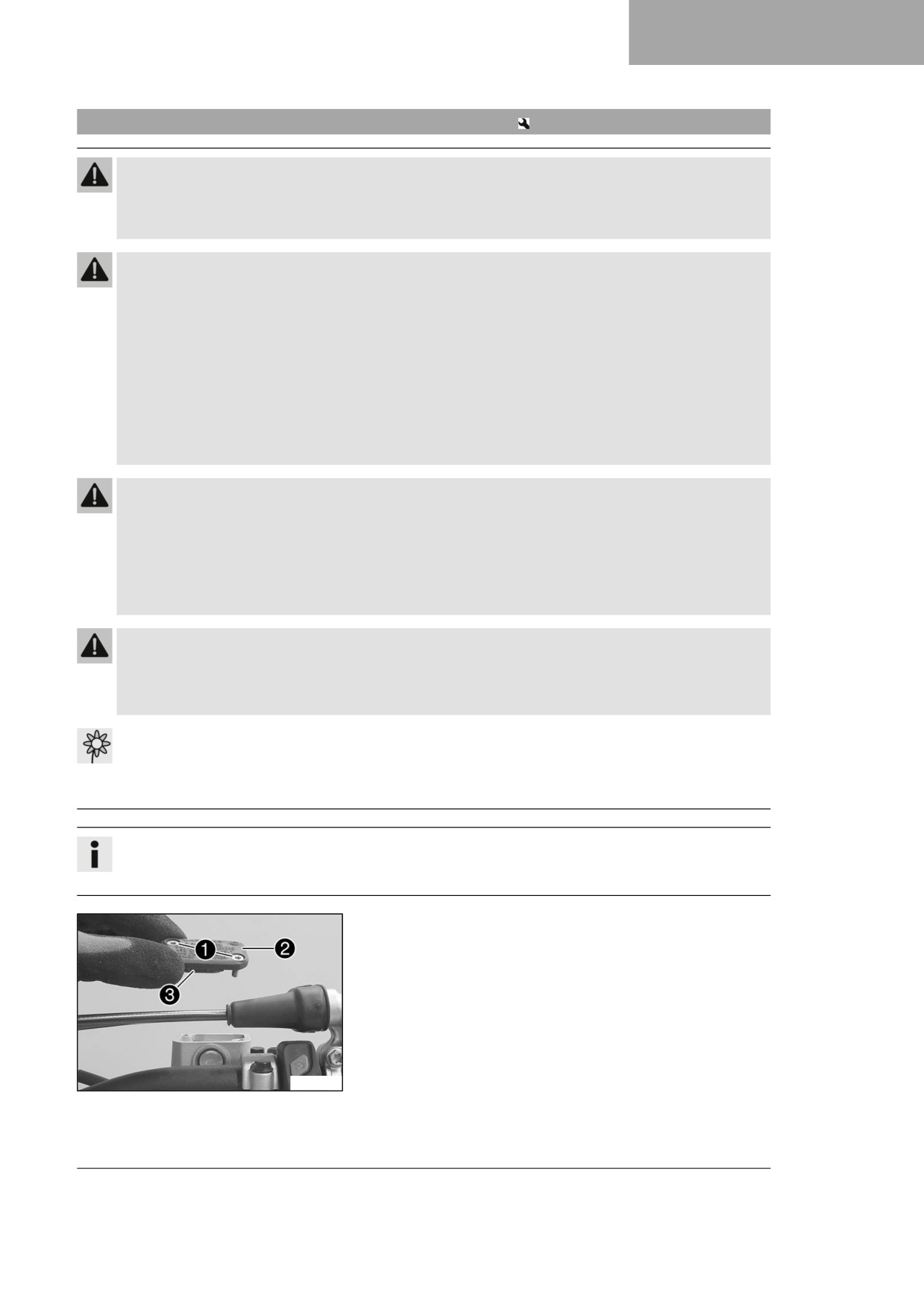

REMSYSTEEM 12

12.7

Remplaketten van de voorwielrem vervangen

Waarschuwing

Gevaar voor ongevallen Door ondeskundig onderhoud valt het remsysteem uit.

- Zorg ervoor dat servicewerkzaamheden en reparaties vakkundig worden uitgevoerd. (De geautori-

seerde Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Huidirritaties Remvloeistof is gevaarlijk voor de gezondheid.

- Bewaar remvloeistof buiten het bereik van kinderen.

- Geschikte beschermende kleding en een veiligheidsbril dragen.

- Voorkom contact van remvloeistof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als remvloeistof werd ingeslikt.

- Bij contact met de huid desbetreffende plek met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en een arts opzoeken, als accugassen in

de ogen zijn gekomen.

- Wissel uw kleding, als er remvloeistof op is gekomen.

Waarschuwing

Gevaar voor ongevallen Verouderde of ongeschikte remvloeistof schaadt de werking van het rem-

systeem.

- Controleer of de remvloeistof van de voor- en achterwielrem overeenkomstig het serviceschema

wordt ververst. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

- Controleer of alleen schone, goedgekeurde remvloeistof uit een goed gesloten container wordt

gebruikt. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Gevaar voor ongevallen Olie of vet op de remschijven vermindert de remwerking.

- Houd de remschijven steeds olie- en vetvrij.

- Reinig de remschijven indien nodig met remreinigingsmiddel.

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Info

Ervoor zorgen dat de remvloeistof niet in aanraking komt met gelakte onderdelen, omdat remvloeistof

lak aantast.

- Het aan het stuur gemonteerde remvloeistofreservoir horizon-

taal zetten.

- Schroeven 1 verwijderen.

- Deksel 2 met membraan 3 verwijderen.

F03690-10

REMSYSTEEM

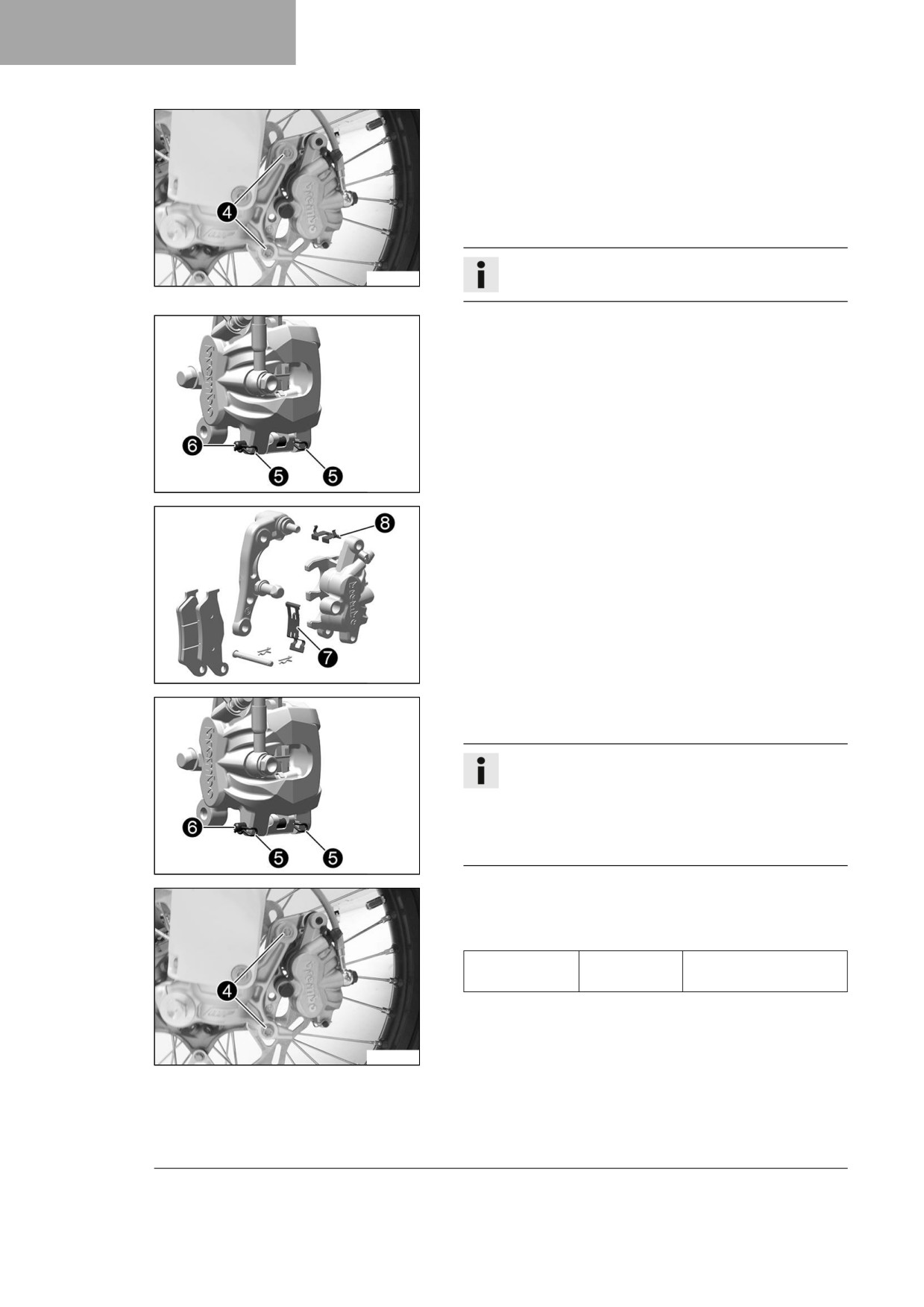

- Schroeven 4 verwijderen.

- Remplaketten terugduwen op de remschijf door het remza-

del licht naar de zijkant te kantelen. Remzadel voorzichtig

omhoog van de remschijf trekken.

- Remzuiger terug in de uitgangspositie duwen en ervoor zor-

gen dat er geen remvloeistof uit het remvloeistofreservoir

stroomt, indien nodig afzuigen.

Info

A01183-10

Remhendel niet bedienen als remzadel verwijderd is.

- De splitpennen 5 verwijderen, de bouten 6 eruit trekken

en remplaketten verwijderen.

- Remzadel en remzadeldrager reinigen.

F03696-10

- Controleren of het veerblad 7 in het remzadel en de

remplaket-glijplaat 8 in de remzadeldrager correct

gemonteerd zijn.

F03692-10

- Nieuwe remplaketten plaatsen, bouten 6 erin steken en de

splitpennen 5 monteren.

Info

Remplaketten altijd per set vervangen.

Voor een gemakkelijkere montage van de bout, de

remplaketten tegen de borgveer drukken.

Op juiste plaatsing van de remplaketten en borgveer

letten.

F03696-10

- Remzadel positioneren.

- Schroeven 4 monteren en vastdraaien.

Voorgeschreven waarde

Schroef remza-

25 Nm

del voor

Loctite^®243™

– Remhendel meerdere keren bedienen tot de remplaketten

tegen de remschijf liggen en er een drukpunt aanwezig is.

A01184-10

REMSYSTEEM 12

- Remvloeistofpeil corrigeren tot maat A.

Voorgeschreven waarde

5 mm

Maat A (remvloeistofpeil

lager dan bovenkant reser-

voir)

Remvloeistof DOT 4 / DOT 5.1 ( pag. 142)

- Deksel 2 met membraan 3 positioneren.

- Schroeven 1 monteren en vastdraaien.

Info

Overgelopen of gemorste remvloeistof meteen met

water afspoelen.

F03693-10

12.8

Vrije slag rempedaal controleren

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij oververhitting.

Als er aan het rempedaal voor de achterwielrem geen vrije slag aanwezig is, bouwt zich in het remsys-

teem druk op de achterwielrem op.

- Stel de vrije slag aan de hendel voor het rempedaal op de voorgeschreven wijze in.

- Veer 1 losmaken.

- Rempedaal tussen eindaanslag en voetremcilinderzuiger

heen en weer bewegen en vrije slag A controleren.

Voorgeschreven waarde

Vrije slag rempedaal

3 … 5 mm

» Als de vrije slag niet overeenkomt met de voorgeschreven

waarde:

- Uitgangspositie van het rempedaal instellen.

402026-10

(

pag. 89)

– Veer 1 vasthaken.

12.9

Uitgangspositie van het rempedaal instellen

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij oververhitting.

Als er aan het rempedaal voor de achterwielrem geen vrije slag aanwezig is, bouwt zich in het remsys-

teem druk op de achterwielrem op.

- Stel de vrije slag aan de hendel voor het rempedaal op de voorgeschreven wijze in.

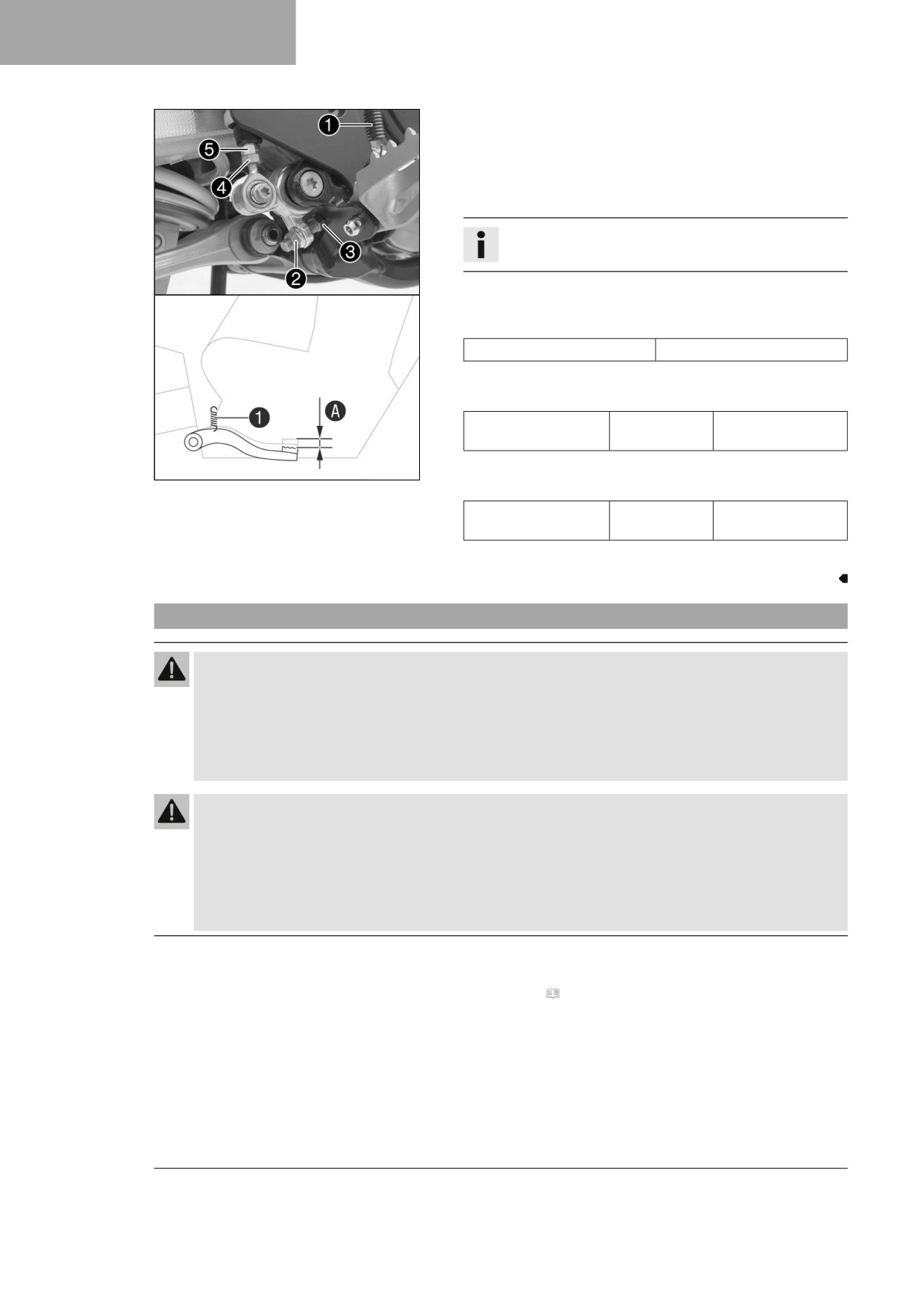

REMSYSTEEM

- Veer 1 losmaken.

- Moer 4 losdraaien en met drukstang 5 terugdraaien tot-

dat de maximale vrije slag is bereikt.

- Voor de individuele aanpassing van de uitgangspositie van

het rempedaal moer 2 losdraaien en schroef 3 draaien.

Info

Het instelbereik is beperkt.

- Drukstang 5 zoveel draaien tot de vrije slag A bereikt is.

Eventueel uitgangspositie van het rempedaal aanpassen.

Voorgeschreven waarde

Vrije slag rempedaal

3 … 5 mm

– Drukstang 5 tegenhouden en moer 4 vastdraaien.

Voorgeschreven waarde

Resterende moeren

10 Nm

chassis

V01355-10

- Schroef 3 tegenhouden en moer 2 vastdraaien.

Voorgeschreven waarde

Moer pedaalhende-

20 Nm

laanslag

- Veer 1 vasthaken.

12.10

Remvloeistofpeil achterwielrem controleren

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij onvoldoende onderhoud.

Als het remvloeistofpeil onder de aangegeven markering of de aangegeven waarde daalt, is het rem-

systeem ondicht of zijn de remplaketten versleten.

- Controleer het remsysteem en rij pas verder, als het probleem is opgelost. (De geautoriseerde

Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Gevaar voor ongevallen Verouderde of ongeschikte remvloeistof schaadt de werking van het rem-

systeem.

- Controleer of de remvloeistof van de voor- en achterwielrem overeenkomstig het serviceschema

wordt ververst. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

- Controleer of alleen schone, goedgekeurde remvloeistof uit een goed gesloten container wordt

gebruikt. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

Voorwerk

- Remvoeringen en remvoeringborging van de achterwielrem

controleren. ( pag. 92)

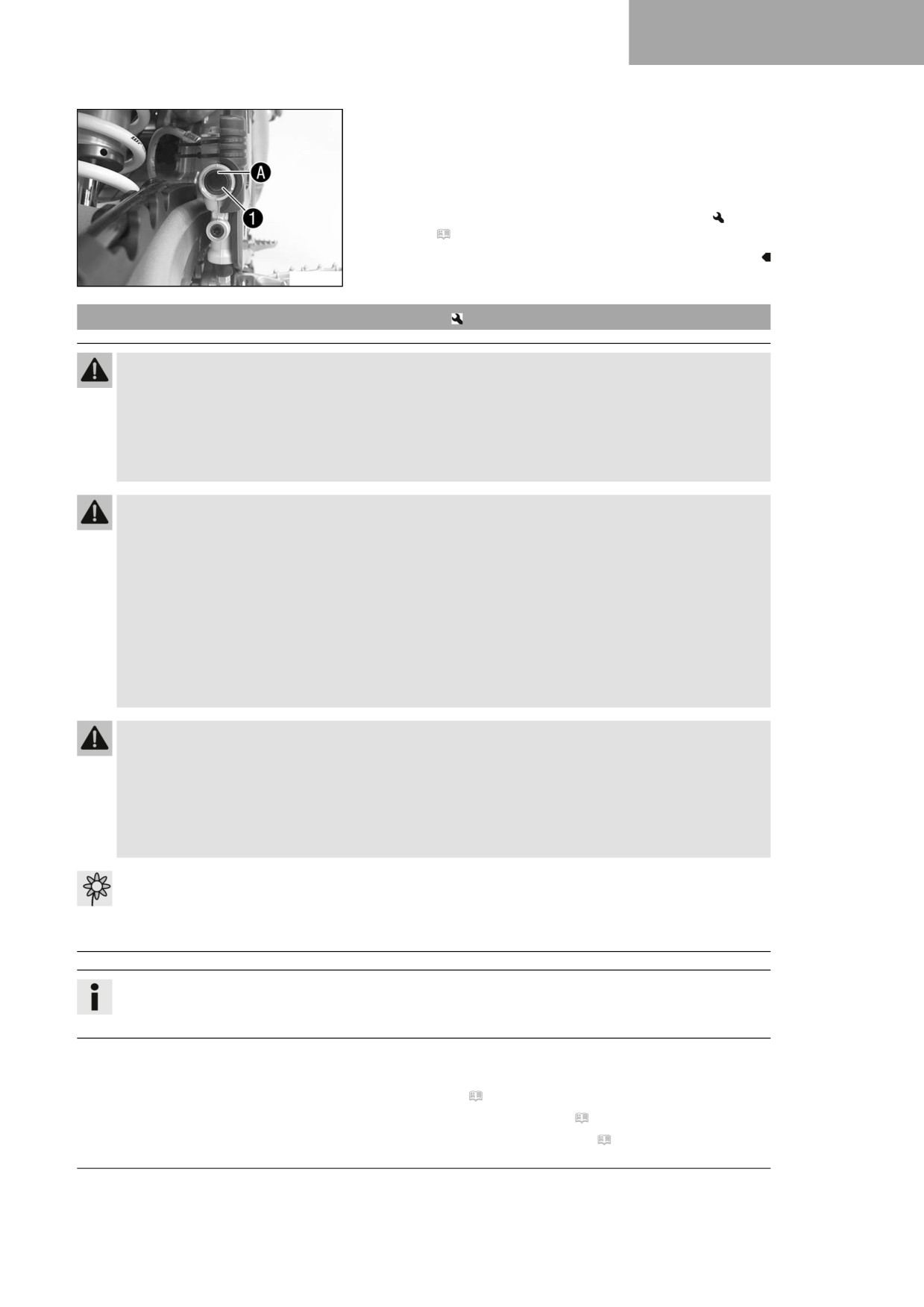

REMSYSTEEM 12

Hoofdwerk

- Voertuig rechtop zetten.

- Remvloeistofpeil controleren op het kijkglas 1.

» Als het remvloeistofpeil onder de markering A is

gedaald:

- Remvloeistof van de achterwielrem bijvullen.

(

pag. 91)

A01084-10

12.11

Remvloeistof achterwielrem bijvullen

Waarschuwing

Gevaar voor ongevallen Het remsysteem valt uit bij onvoldoende onderhoud.

Als het remvloeistofpeil onder de aangegeven markering of de aangegeven waarde daalt, is het rem-

systeem ondicht of zijn de remplaketten versleten.

- Controleer het remsysteem en rij pas verder, als het probleem is opgelost. (De geautoriseerde

Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Huidirritaties Remvloeistof is gevaarlijk voor de gezondheid.

- Bewaar remvloeistof buiten het bereik van kinderen.

- Geschikte beschermende kleding en een veiligheidsbril dragen.

- Voorkom contact van remvloeistof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als remvloeistof werd ingeslikt.

- Bij contact met de huid desbetreffende plek met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en een arts opzoeken, als accugassen in

de ogen zijn gekomen.

- Wissel uw kleding, als er remvloeistof op is gekomen.

Waarschuwing

Gevaar voor ongevallen Verouderde of ongeschikte remvloeistof schaadt de werking van het rem-

systeem.

- Controleer of de remvloeistof van de voor- en achterwielrem overeenkomstig het serviceschema

wordt ververst. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

- Controleer of alleen schone, goedgekeurde remvloeistof uit een goed gesloten container wordt

gebruikt. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Info

Ervoor zorgen dat de remvloeistof niet in aanraking komt met gelakte onderdelen, omdat remvloeistof

lak aantast.

Voorwerk

- Remvoeringen en remvoeringborging van de achterwielrem

controleren. ( pag. 92)

- Zijdeksel rechts demonteren. ( pag. 67)

- Framebescherming demonteren. ( pag. 51)

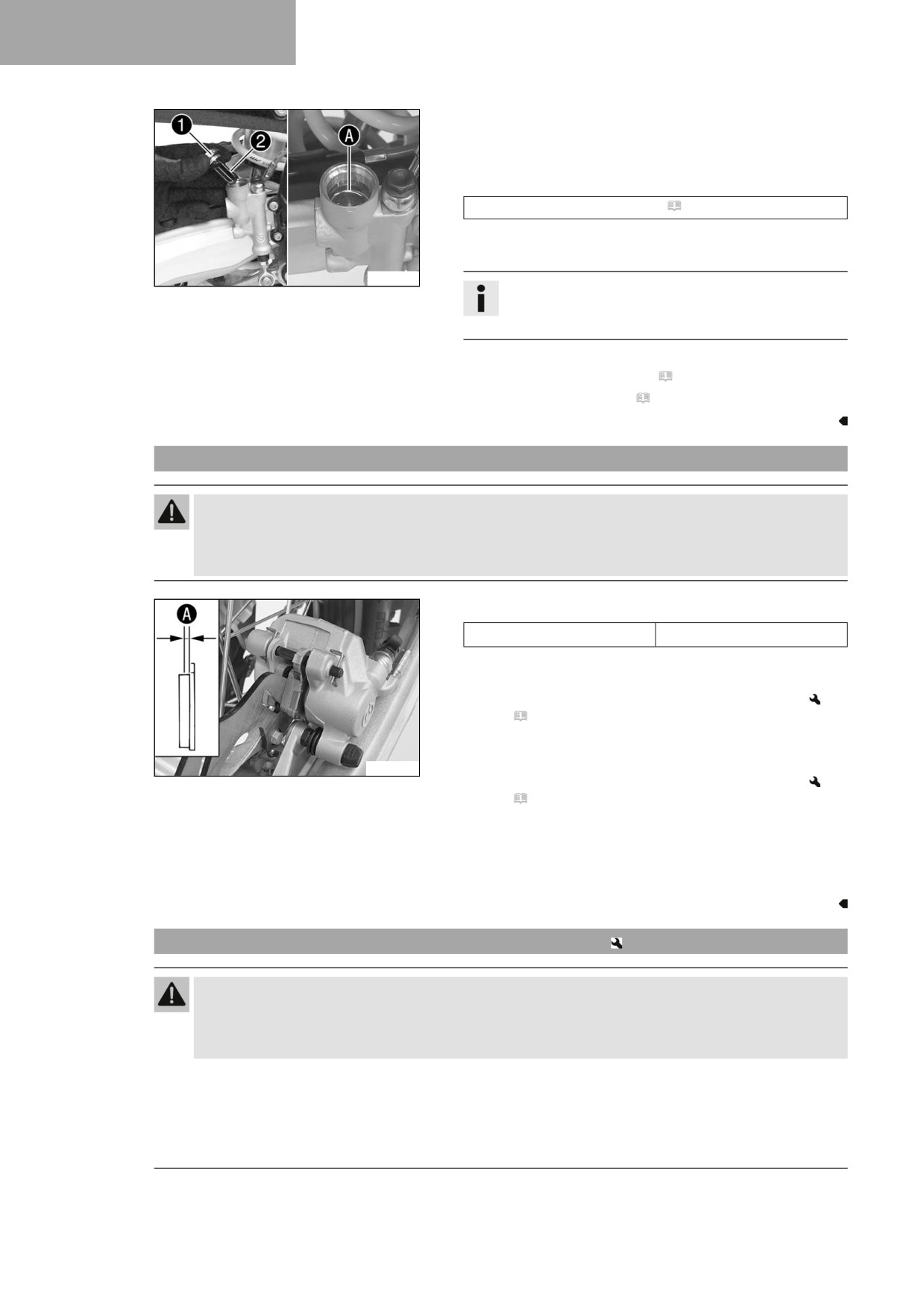

REMSYSTEEM

Hoofdwerk

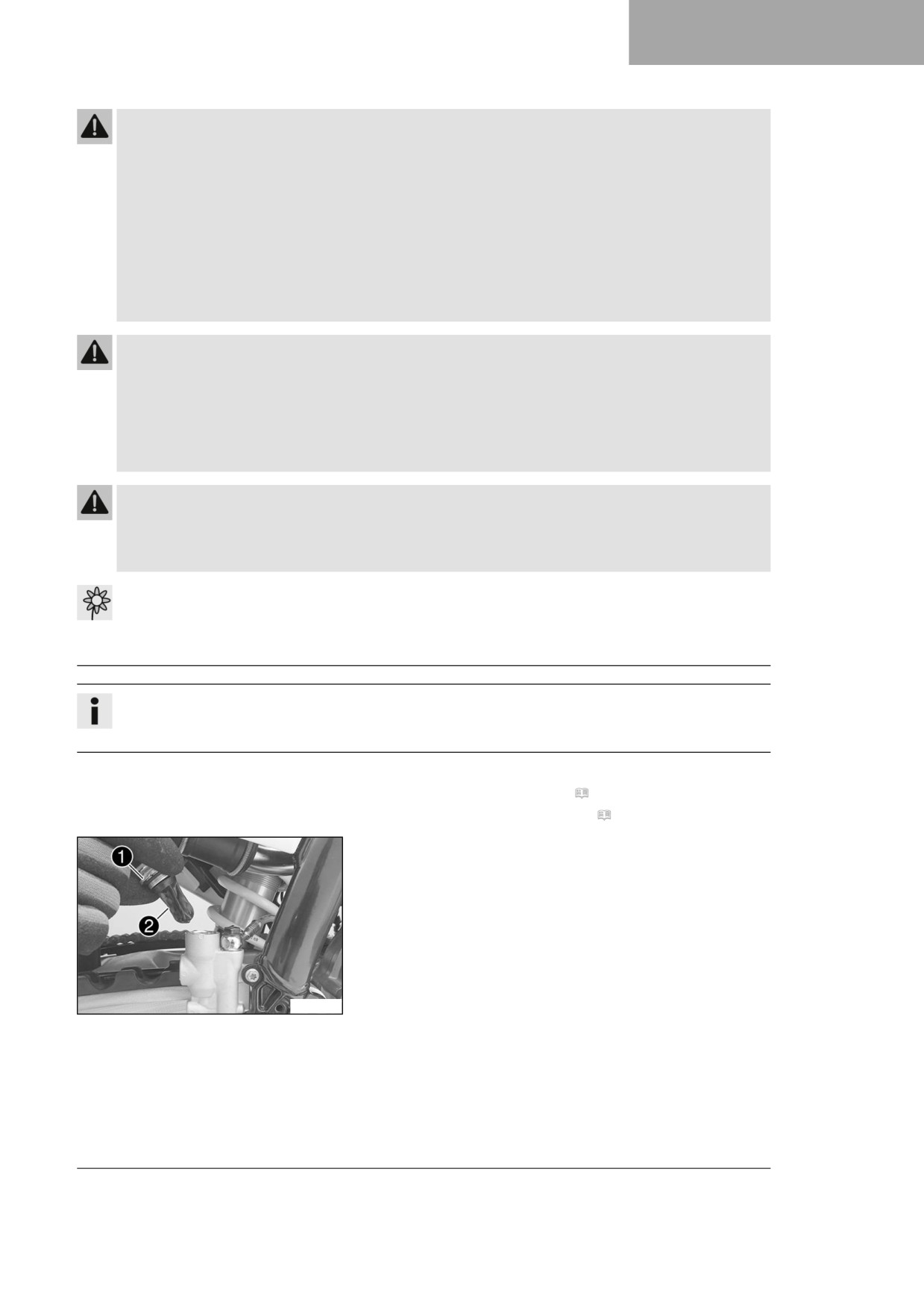

- Voertuig rechtop zetten.

- Schroefdop 1 met membraan 2 en keerring verwijderen.

- Remvloeistof tot de markering A vullen.

Remvloeistof DOT 4 / DOT 5.1 ( pag. 142)

- Schroefdop met membraan en keerring monteren en vast-

draaien.

T04401-01

Info

Overgelopen of gemorste remvloeistof meteen met

water afspoelen.

Nawerk

- Framebescherming monteren. ( pag. 52)

- Zijdeksel rechts monteren. ( pag. 67)

12.12

Remvoeringen en remvoeringborging van de achterwielrem controleren

Waarschuwing

Gevaar voor ongevallen Versleten remvoeringen verminderen de remwerking.

- Zorg ervoor dat versleten remvoeringen onmiddellijk worden vervangen. (De geautoriseerde Husq-

varna Motorcycles-garage is u graag van dienst.)

- Remvoeringen op minimale voeringdikte A controleren.

≥ 1 mm

Minimale voeringdikte A

» Als de voeringdikte dunner is dan de minimale voering-

dikte:

- Remplaketten van de achterwielrem vervangen.

(

pag. 92)

– Remvoeringen op beschadiging en scheuren controleren.

» Als er beschadigingen of scheuren te zien zijn:

H00322-10

- Remplaketten van de achterwielrem vervangen.

(

pag. 92)

– Borging de remvoeringen controleren.

» Als de remvoeringen niet correct zijn bevestigd:

- Remvoeringen borgen, evt. nieuwe onderdelen

gebruiken.

12.13

Remplaketten van de achterwielrem vervangen

Waarschuwing

Gevaar voor ongevallen Door ondeskundig onderhoud valt het remsysteem uit.

- Zorg ervoor dat servicewerkzaamheden en reparaties vakkundig worden uitgevoerd. (De geautori-

seerde Husqvarna Motorcycles-garage is u graag van dienst.)

REMSYSTEEM 12

Waarschuwing

Huidirritaties Remvloeistof is gevaarlijk voor de gezondheid.

- Bewaar remvloeistof buiten het bereik van kinderen.

- Geschikte beschermende kleding en een veiligheidsbril dragen.

- Voorkom contact van remvloeistof met de huid, de ogen of kleding.

- Raadpleeg onmiddellijk een arts, als remvloeistof werd ingeslikt.

- Bij contact met de huid desbetreffende plek met veel water afspoelen.

- Ogen minstens onmiddellijk grondig met water uitspoelen en een arts opzoeken, als accugassen in

de ogen zijn gekomen.

- Wissel uw kleding, als er remvloeistof op is gekomen.

Waarschuwing

Gevaar voor ongevallen Verouderde of ongeschikte remvloeistof schaadt de werking van het rem-

systeem.

- Controleer of de remvloeistof van de voor- en achterwielrem overeenkomstig het serviceschema

wordt ververst. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

- Controleer of alleen schone, goedgekeurde remvloeistof uit een goed gesloten container wordt

gebruikt. (De geautoriseerde Husqvarna Motorcycles-garage is u graag van dienst.)

Waarschuwing

Gevaar voor ongevallen Olie of vet op de remschijven vermindert de remwerking.

- Houd de remschijven steeds olie- en vetvrij.

- Reinig de remschijven indien nodig met remreinigingsmiddel.

Aanwijzing

Gevaar voor het milieu Probleemstoffen veroorzaken schade aan het milieu.

- Voer olie, vet, filters, brandstof, reinigingsmiddel, remvloeistof e.d. op de correcte en voorgeschre-

ven wijze af.

Info

Ervoor zorgen dat de remvloeistof niet in aanraking komt met gelakte onderdelen, omdat remvloeistof

lak aantast.

Voorwerk

- Zijdeksel rechts demonteren. ( pag. 67)

- Framebescherming demonteren. ( pag. 51)

Hoofdwerk

- Voertuig rechtop zetten.

- Schroefdop 1 met membraan 2 en keerring verwijderen.

T04402-10

REMSYSTEEM

Remzadel met de hand naar de remschijf duwen om de rem-

zuiger terug te duwen en erop letten dat er geen remvloeistof

uit het remvloeistofreservoir stroomt, indien nodig afzuigen.

Info

Voorkomen dat bij het naar achteren drukken van

de remzuiger het remzadel tegen de spaken wordt

geduwd.

De splitpennen 3 verwijderen, de bouten 4

eruit trekken

J00084-10

en remplaketten verwijderen.

Remzadel en remzadeldrager reinigen.

–

Controleren of het veerblad 5 in het remzadel en de

remplaket-glijplaat 6 in de remzadeldrager correct

gemonteerd zijn.

Info

De pijl op het veerblad wijst in de draairichting van de

remschijf.

J00085-10

Nieuwe remplaketten plaatsen, bouten 4 erin steken en de

splitpennen 3 monteren.

Info

Remplaketten altijd per set vervangen.

Erop letten dat de ontkoppelingsplaat 7 aan het

remplaket aan de zuigerzijde gemonteerd is.

Rempedaal meerdere keren bedienen tot de remplaketten

tegen de remschijf zitten en er een drukpunt aanwezig is.

J00088-10

- Remvloeistofpeil tot markering A corrigeren.

Remvloeistof DOT 4 / DOT 5.1 ( pag. 142)

- Schroefdop 1 met membraan 2 en keerring monteren en

vastdraaien.

Info

Overgelopen of gemorste remvloeistof meteen met

water afspoelen.

T04401-01

Nawerk

- Framebescherming monteren. ( pag. 52)

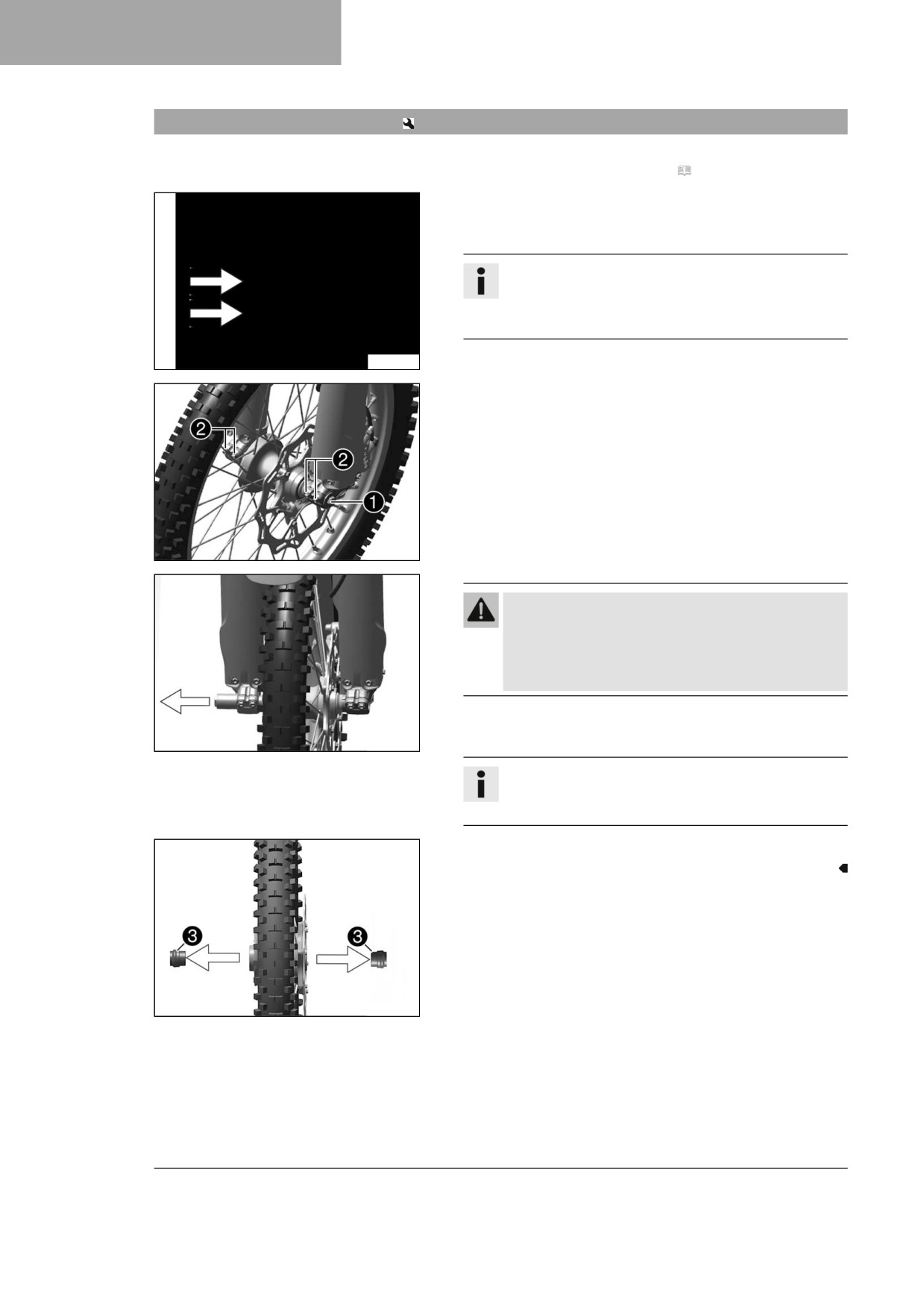

WIELEN, BANDEN

13.1

Voorwiel demonteren

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

- Remzadel met de hand naar de remschijf duwen om de rem-

zuigers naar achteren te drukken.

Info

Voorkomen dat bij het naar achteren drukken van

de remzuigers het remzadel tegen de spaken wordt

geduwd.

J00082-10

- Schroef 1 enkele slagen losdraaien.

- Schroeven 2 losdraaien.

- Op de schroef 1 drukken om de steekas uit de asopname

te schuiven.

- Schroef 1 verwijderen.

A01199-10

Waarschuwing

Gevaar voor ongevallen Beschadigde remschijven

verminderen de remwerking.

- Leg het wiel altijd zodanig neer dat de remschijf

niet wordt beschadigd.

- Voorwiel vasthouden en steekas verwijderen. Voorwiel uit de

voorvork nemen.

A01201-10

Info

Remhendel niet bedienen als het voorwiel is gede-

monteerd.

- Afstandsbussen 3 verwijderen.

A01188-11

WIELEN, BANDEN

13.2

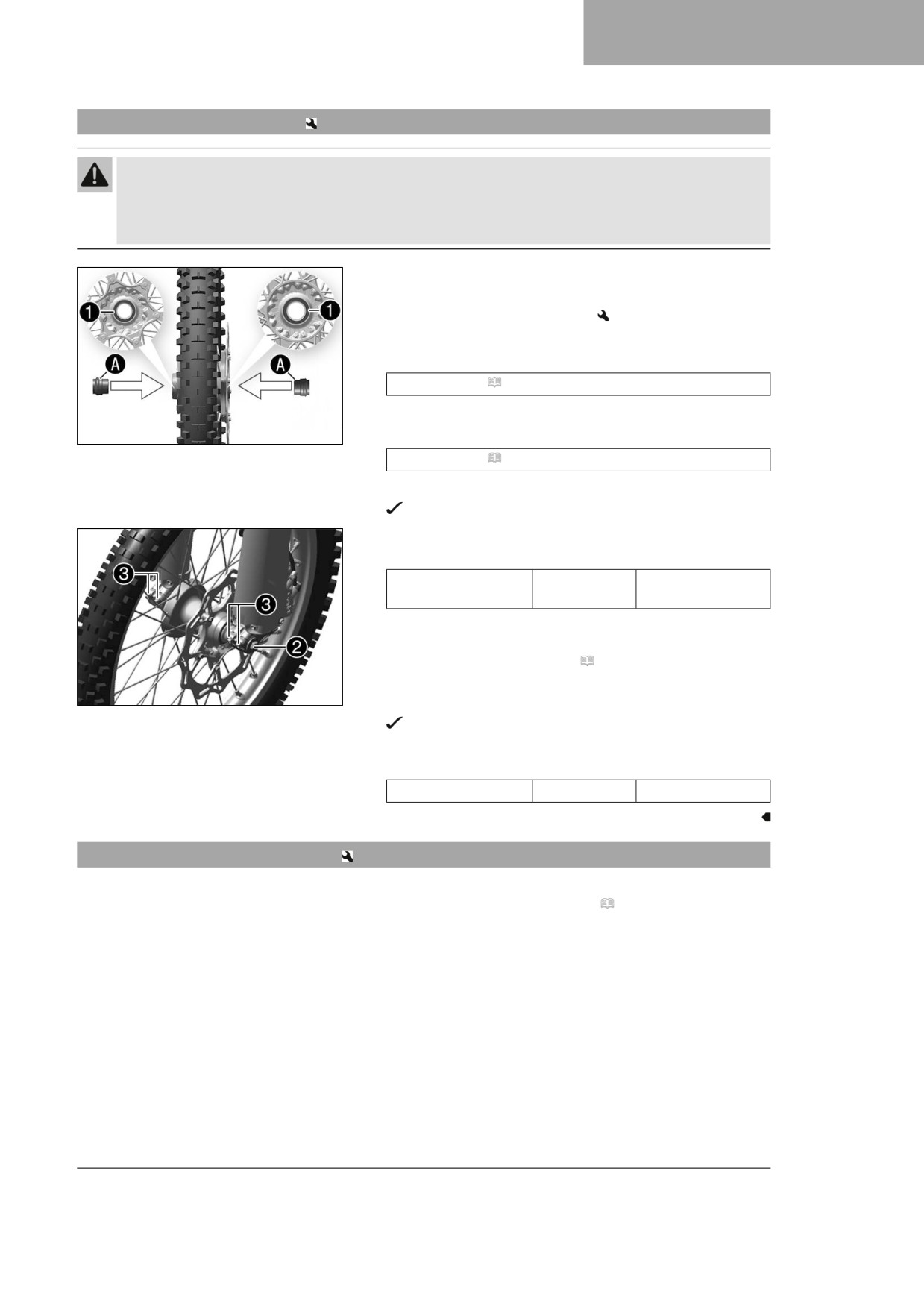

Voorwiel monteren

Waarschuwing

Gevaar voor ongevallen Olie of vet op de remschijven vermindert de remwerking.

Houd de remschijven steeds olie- en vetvrij.

–

Reinig de remschijven indien nodig met remreinigingsmiddel.

Wiellager controleren op beschadiging en slijtage.

» Als het wiellager beschadigd of versleten is:

- Wiellager voor vervangen.

Radiale keerringen 1 en loopvlakken A van de afstands-

bussen reinigen en invetten.

Duurzaam vet ( pag. 143)

Afstandsbussen erin zetten.

A01188-10

Steekas reinigen en licht invetten.

Duurzaam vet ( pag. 143)

Voorwiel positioneren en steekas erin zetten.

Remplaketten zijn correct gepositioneerd.

Schroef 2 monteren en vastdraaien.

Voorgeschreven waarde

Schroef steekas

M20x1,5

35 Nm

voor

Remhendel meerdere keren indrukken tot remplaketten tegen

de remschijf liggen.

Motorfiets van hefbok nemen. ( pag. 49)

–

Voorwielrem bedienen en voorvork enkele keren krachtig

A01199-11

inveren.

Vorkpoten worden uitgelijnd.

Schroeven 3 vastdraaien.

Voorgeschreven waarde

Schroef asopname

15 Nm

13.3

Achterwiel demonteren

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

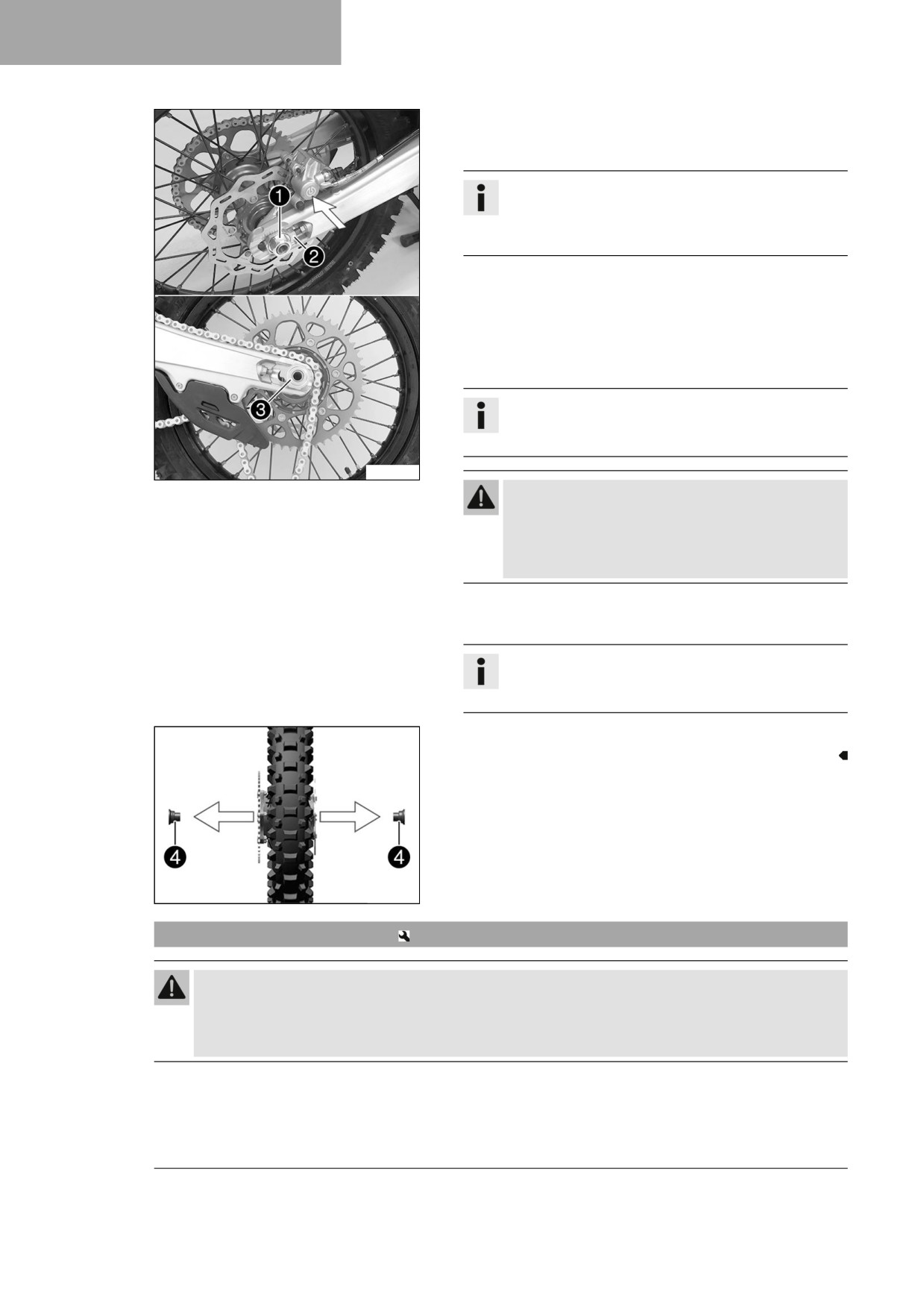

WIELEN, BANDEN

Hoofdwerk

Remzadel met de hand naar de remschijf duwen om de rem-

zuiger naar achteren te drukken.

Info

Voorkomen dat bij het naar achteren drukken van

de remzuiger het remzadel tegen de spaken wordt

geduwd.

Moer 1 verwijderen.

–

Kettingspanner 2 verwijderen. Steekas 3 slechts zo ver

eruit trekken, dat het achterwiel naar voren kan worden

geschoven.

Achterwiel zo ver mogelijk naar voren schuiven. Ketting van

het kettingwiel nemen.

Info

Componenten door afdekken tegen beschadiging

beschermen.

H04989-10

Waarschuwing

Gevaar voor ongevallen Beschadigde remschijven

verminderen de remwerking.

- Leg het wiel altijd zodanig neer dat de remschijf

niet wordt beschadigd.

Achterwiel vasthouden en steekas verwijderen. Achterwiel uit

de achterbrug nemen.

Info

Rempedaal niet indrukken als het achterwiel is gede-

monteerd.

Afstandsbussen 4 verwijderen.

F03727-10

13.4

Achterwiel monteren

Waarschuwing

Gevaar voor ongevallen Olie of vet op de remschijven vermindert de remwerking.

- Houd de remschijven steeds olie- en vetvrij.

- Reinig de remschijven indien nodig met remreinigingsmiddel.

WIELEN, BANDEN

Hoofdwerk

- Wiellager controleren op beschadiging en slijtage.

» Als het wiellager beschadigd of versleten is:

- Wiellager achter vervangen.

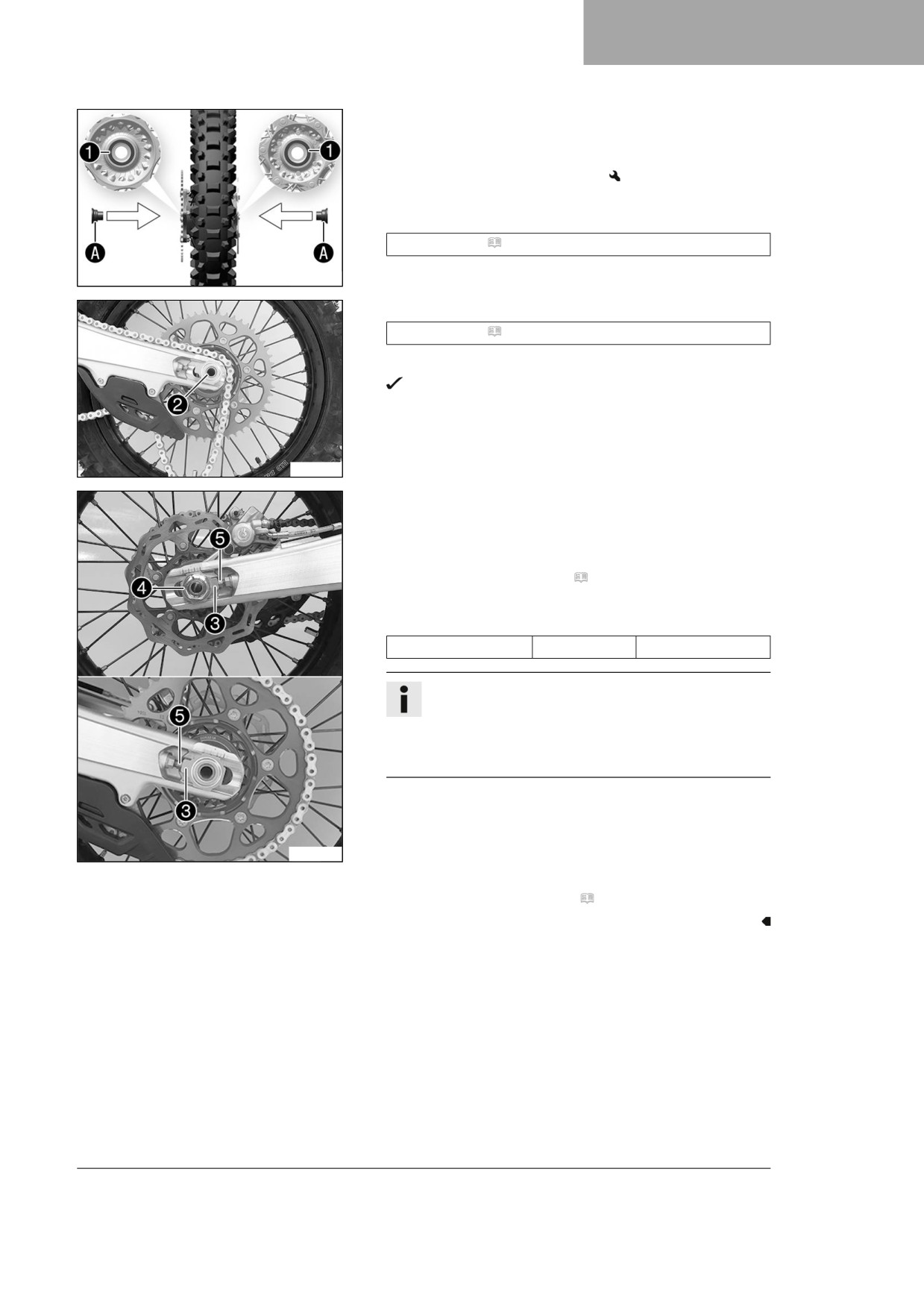

- Radiale keerringen 1 en loopvlakken A van de afstands-

bussen reinigen en invetten.

Duurzaam vet ( pag. 143)

- Afstandsbussen erin zetten.

F03728-10

- Steekas reinigen en licht invetten.

Duurzaam vet ( pag. 143)

- Achterwiel positioneren en steekas 2 erin zetten.

Remplaketten zijn correct gepositioneerd.

- Ketting erop leggen.

F03757-10

- Kettingspanner 3 positioneren. Moer 4 monteren, maar

nog niet vastdraaien.

- Controleren of de kettingspanners 3 tegen de stelschroe-

ven 5 liggen.

- Kettingspanning controleren. ( pag. 73)

- Moer 4 vastdraaien.

Voorgeschreven waarde

Moer steekas achter

M22x1,5

80 Nm

Info

Door het grote instelbereik van de kettingspanner

(32 mm) kunnen bij gelijke kettinglengte verschillende

secundaire overbrengingen worden gereden.

De kettingspanners 3 kunnen 180° worden gedraaid.

- Rempedaal meerdere keren bedienen tot de remplaketten

tegen de remschijf zitten en er een drukpunt aanwezig is.

H04990-10

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

WIELEN, BANDEN

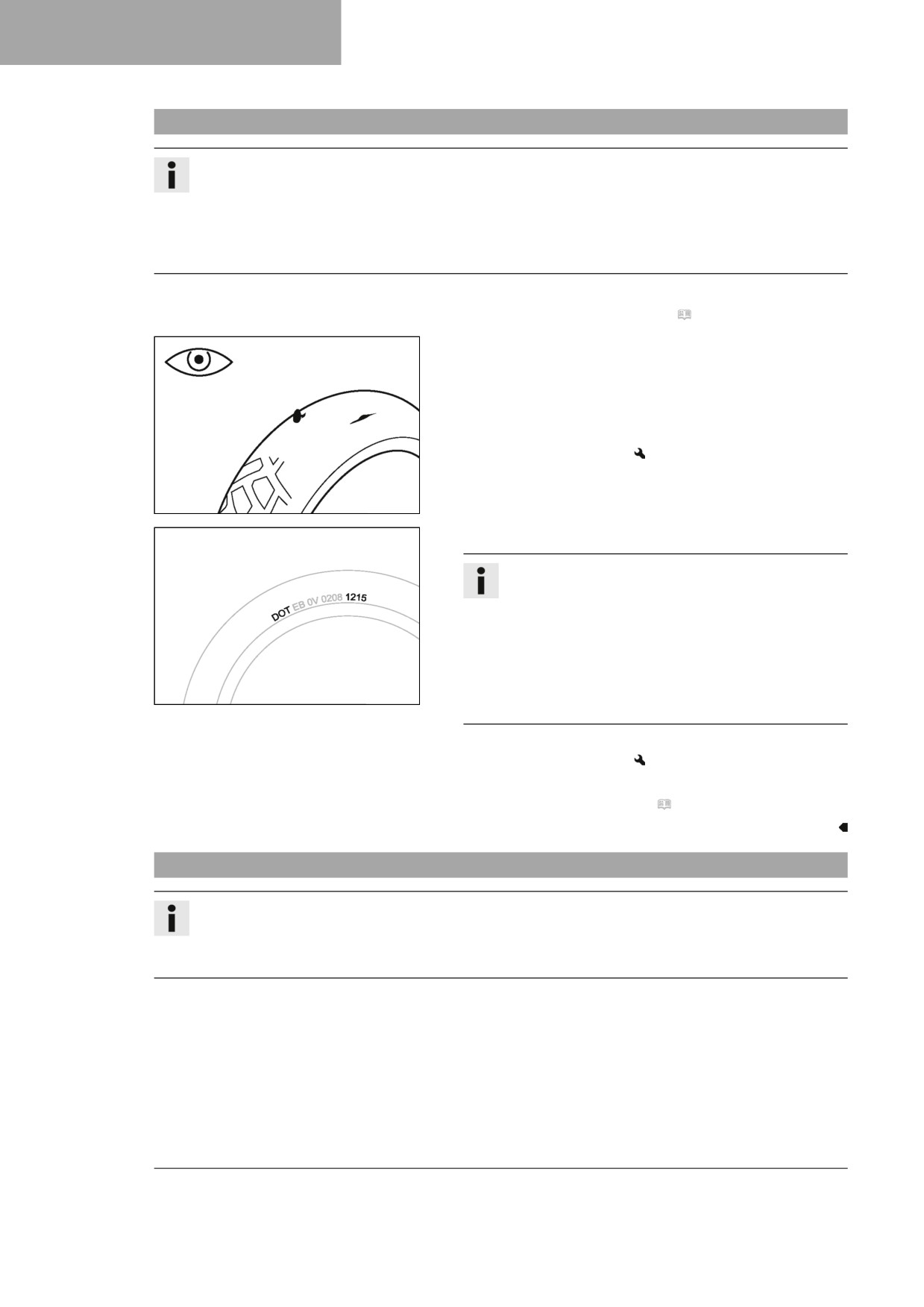

13.5

Bandentoestand controleren

Info

Alleen door Husqvarna Motorcycles vrijgegeven en/of aanbevolen banden monteren.

Andere banden kunnen het rijgedrag negatief beïnvloeden.

Het type, de toestand en de spanning van de banden zijn van invloed op het rijgedrag van de motorfiets.

Het profiel van de banden voor het voor- en achterwiel moet altijd gelijk zijn.

Versleten banden hebben vooral bij natte ondergrond een slechte invloed op het rijgedrag.

Voorwerk

- Motorfiets met hefbok opkrikken. ( pag. 49)

Hoofdwerk

- Voor- en achterbanden controleren op insnijdingen, voor-

werpen die tijdens het rijden in de band zijn gaan zitten en

beschadigingen.

» Als er insnijdingen of beschadigingen zijn of als er voor-

werpen tijdens het rijden in de band zijn gaan zitten:

- Banden vervangen.

400602-10

- Leeftijd van de banden controleren.

Info

De productiedatum van de banden staat meestal op

het opschrift van de banden en wordt met de laatste

vier cijfers van de DOT aanduiding gekenmerkt. De

eerste twee cijfers wijzen op de week van de produc-

tie en de laatste twee cijfers op het productiejaar.

Husqvarna Motorcycles adviseert de banden te wis-

selen, onafhankelijk van de daadwerkelijke slijtage van

H01144-01

de banden, echter uiterlijk na 5 jaar.

» Als de band ouder is dan vijf jaar:

- Banden vervangen.

Nawerk

- Motorfiets van hefbok nemen. ( pag. 49)

13.6

Bandenspanning controleren

Info

Te lage bandenspanning leidt tot buitengewone slijtage en oververhitting van de band.

Een goede bandenspanning garandeert een optimaal rijcomfort en een maximale levensduur van de

band.

100

HUSQVARNA FC 250. BEDIENINGSHANDLEIDING (2024) - 2
