HUSQVARNA FC 250. BRUKSANVISNING (2024)

ELSYSTEM

14.3

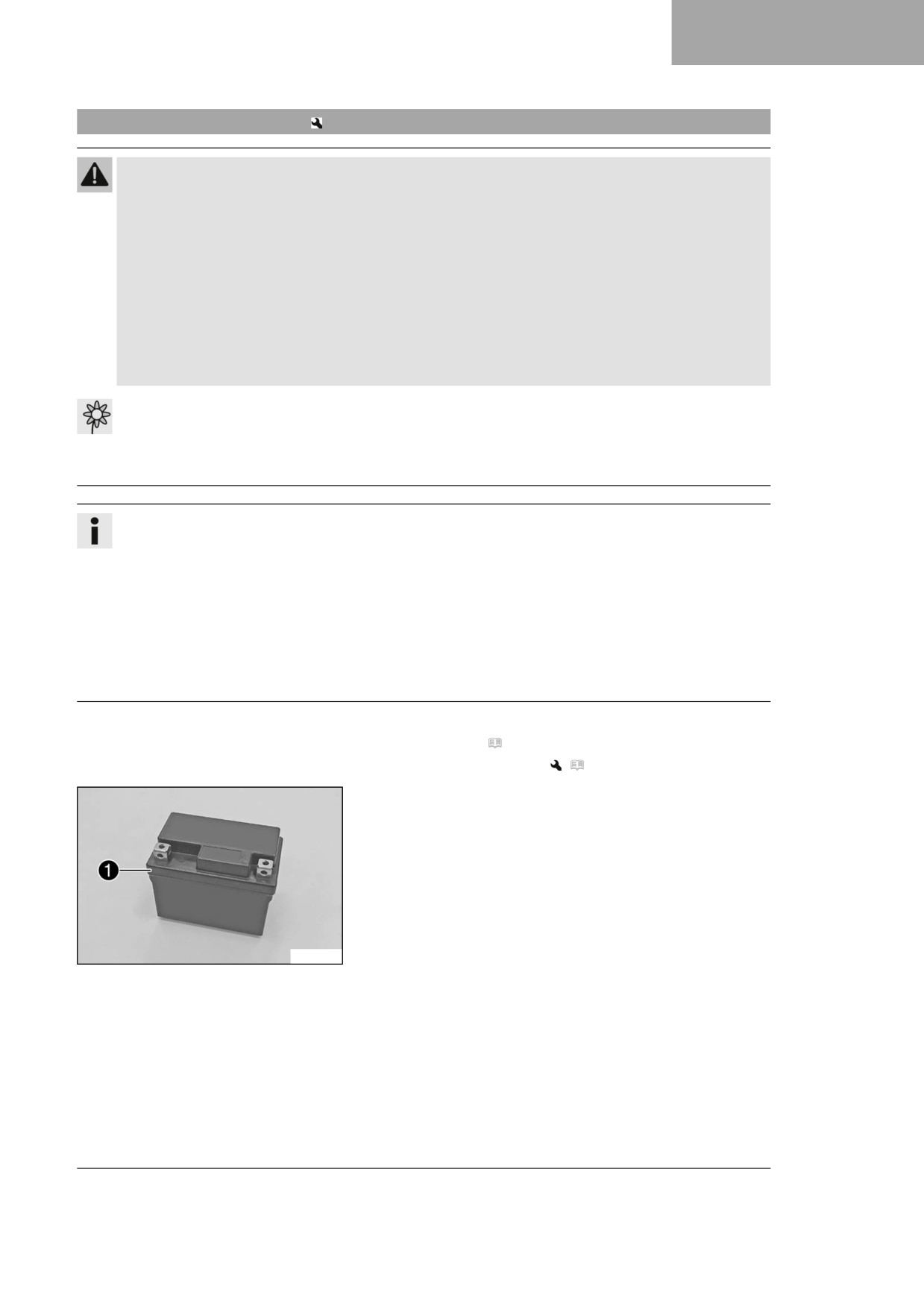

Ladda 12 V-batteriet

Varning

Risk för personskador

12 V-batterier innehåller skadliga ämnen.

– Förvara 12 V-batterier oåtkomligt för barn.

- Se till att det inte uppstår gnistor eller finns en öppen låga i närheten av 12 V-batterier.

- Ladda endast 12 V-batterierna i väl ventilerade lokaler.

- Håll ett minimiavstånd till brandfarliga ämnen när du laddar 12 V-batterier.

Minimiavstånd

– Ladda inte upp djupurladdade 12 V-batterier när minimispänningen redan har underskridits.

Minimispänning innan laddningen påbörjas

– Avfallshantera 12 V-batterier enligt gällande bestämmelser om minimispänningen har underskridits.

Obs!

Risker för miljön

12 V-batterier innehåller miljöfarliga ämnen.

–

12 V-batterier får inte kasseras bland hushållssopor.

– Lämna in 12 V-batterierna till en återvinningscentral.

Info

Batteriets laddningsnivå sjunker även när 12 V-batteriet inte belastas.

Laddningsnivå och laddningssätt är mycket viktiga för 12 V-batteriets livslängd.

Snabb uppladdning med hög laddningsström minskar livslängden.

Om laddströmmen, laddspänningen eller laddtiden överskrids, förstörs 12 V-batteriet.

Om 12 V-batteriet laddats ur på grund av upprepade startförsök ska 12 V-batteriet laddas upp omedel-

bart.

Om 12 V-batteriet står urladdat under en längre tid utsätts det för djupurladdning och dess kapacitet förlo-

ras och batteriet förstörs.

12 V-batteriet är underhållsfritt.

Förarbete

- Ta bort sadeln. ( s 61)

- Demontera 12 V-batteriet.

(

s 99)

Huvudarbete

- Kontrollera batterispänningen.

» Batterispänning: < 9 V

- Ladda inte 12 V-batteriet.

- Byt ut 12 V-batteriet och återvinn det gamla 12 V-

batteriet på rätt sätt.

» Om specifikationen uppfylls:

Batterispänning: ≥ 9 V

F01568-10

- Anslut laddaren till 12 V-batteriet. Slå på laddaren.

101

ELSYSTEM

Specifikation

Laddningsström, laddningsspänning och laddnings-

tid får inte överskridas.

Max. laddningsspänning

14,4 V

Max. laddström

3,0 A

Max. laddningstid

24 h

Ladda upp 12 V-batteriet

6 månader

med jämna mellanrum

om motorcykeln inte körs

Batteriladdare (EU) (26529974000)

Alternativ 1

Batteriladdare (US) (26529974500)

Dessa laddare testar om 12 V-batteriet innehåller

spänning. Dessutom kan 12 V-batteriet inte överlad-

das med dessa laddare. Vid lägre temperaturer kan

laddningstiden vara längre.

Dessa laddare är lämpliga endast för

litium-järnfosfatbatterier. Följ den medföljande

manualen för Husqvarna Motorcycles-tillbehör.

Info

Ta aldrig bort locket 1.

- Stäng av laddaren efter laddningen och koppla bort den från

12 V-batteriet.

Efterarbete

- Montera 12 V-batteriet.

(

s 100)

– Montera sadeln. ( s 61)

14.4

Byta huvudsäkring

Varning

Brandrisk Felaktiga säkringar överbelastar elsystemet.

- Använd endast säkringar med föreskrivet amperevärde.

- Förbikoppla och reparera aldrig säkringar.

Se upp

Risk för brännskador Spänningsregulatorn blir het under drift.

- Låt spänningsregulatorn svalna innan arbetet påbörjas.

Info

Fordonets samtliga elektriska förbrukare är säkrade via huvudsäkringen. Den sitter i startreläets hus

under sadeln.

Förarbete

- Ta bort sadeln. ( s 61)

- Demontera höger sidolock. ( s 66)

- Demontera bränsletanken.

(

s 68)

102

ELSYSTEM

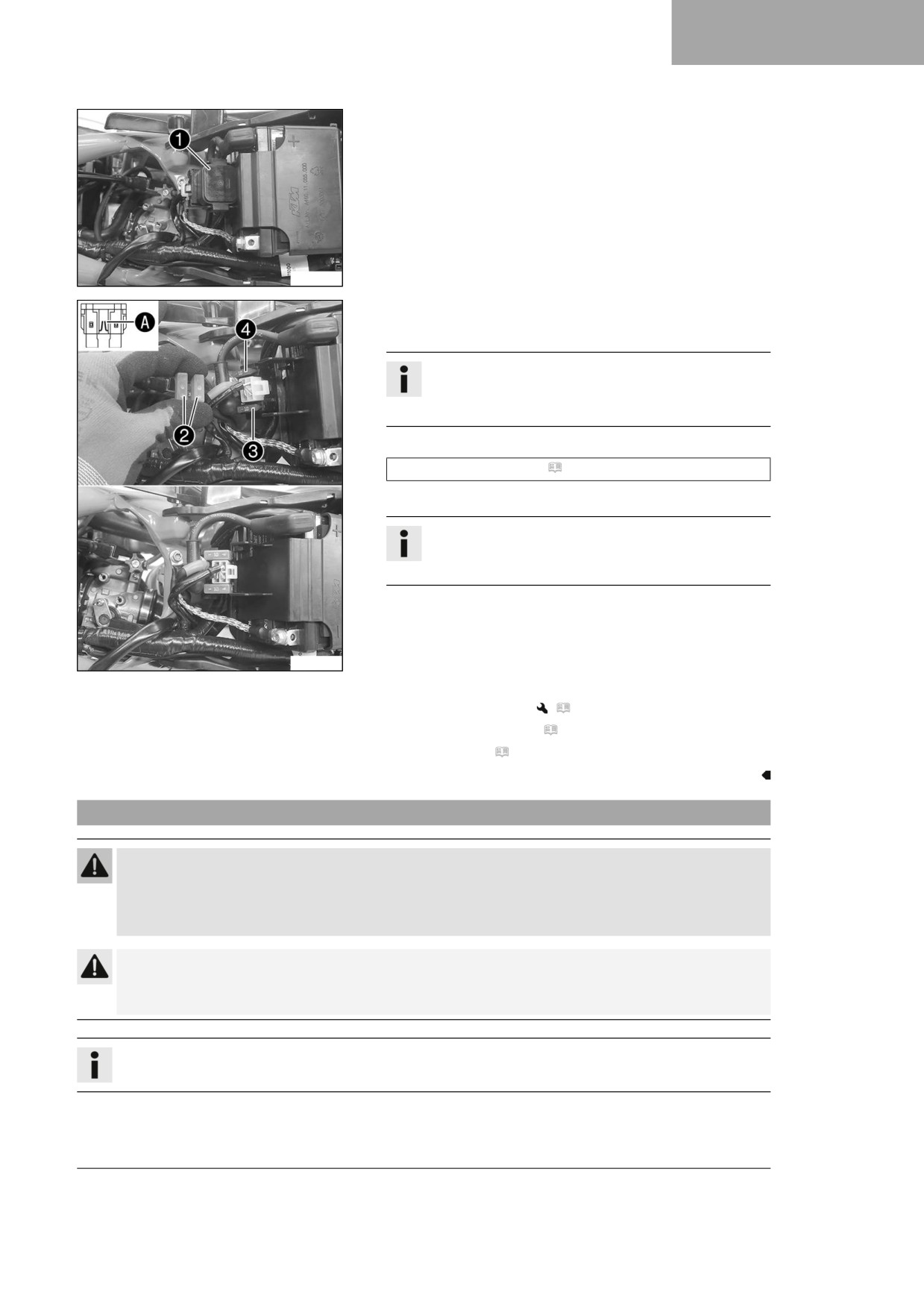

Huvudarbete

- Dra bort startreläet 1 från hållaren.

F03751-10

- Ta bort skyddshättorna 2.

- Ta bort den defekta huvudsäkringen 3.

Info

En defekt säkring har en bruten smälttråd A.

Inne i startreläet finns en reservsäkring 4.

- Sätt i en ny huvudsäkring.

Säkring (58011109110) ( s 132)

- Kontrollera elsystemets funktion.

Tips

Sätt i en ny reservsäkring så att den finns till hands vid

behov.

- Sätt på skyddshättorna.

- Sätt dit startreläet på hållaren och dra kabeln.

F03752-10

Efterarbete

- Montera bränsletanken.

(

s 70)

– Montera höger sidolock. ( s 66)

- Montera sadeln. ( s 61)

14.5

Byta säkring för bränslepump

Varning

Brandrisk Felaktiga säkringar överbelastar elsystemet.

- Använd endast säkringar med föreskrivet amperevärde.

- Förbikoppla och reparera aldrig säkringar.

Se upp

Risk för brännskador Spänningsregulatorn blir het under drift.

- Låt spänningsregulatorn svalna innan arbetet påbörjas.

Info

Med säkringen för bränslepumpen skyddas bränslepumpen. Den sitter under sadeln.

103

ELSYSTEM

Förarbete

- Ta bort sadeln. ( s 61)

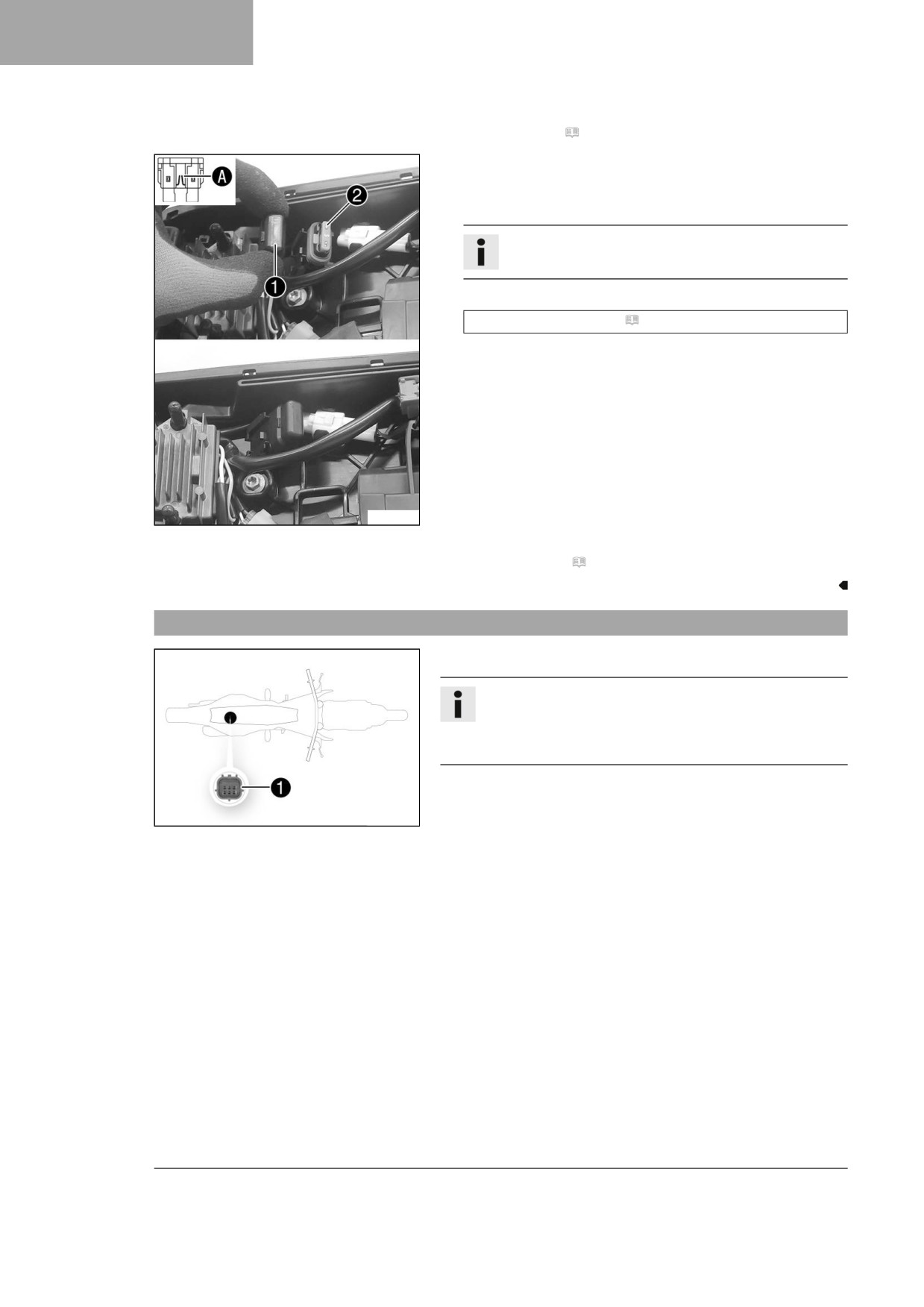

Huvudarbete

- Ta av skyddshättan 1.

- Ta bort den defekta säkringen 2.

Info

En defekt säkring har en bruten smälttråd A.

- Sätt in den nya säkringen för bränslepumpen.

Säkring (58011109105) ( s 132)

- Kontrollera elsystemets funktion.

- Sätt på skyddshättan.

F03753-10

Efterarbete

- Montera sadeln. ( s 61)

14.6

Diagnoskontakt

Diagnoskontakten 1 sitter under sadeln.

Info

När diagnosverktyget är anslutet är drifttidsmätaren igång.

Lossa drifttidsmätaren bakom startnummerskylten innan

mer omfattande diagnoser ska genomföras.

A01108-10

104

KYLSYSTEM

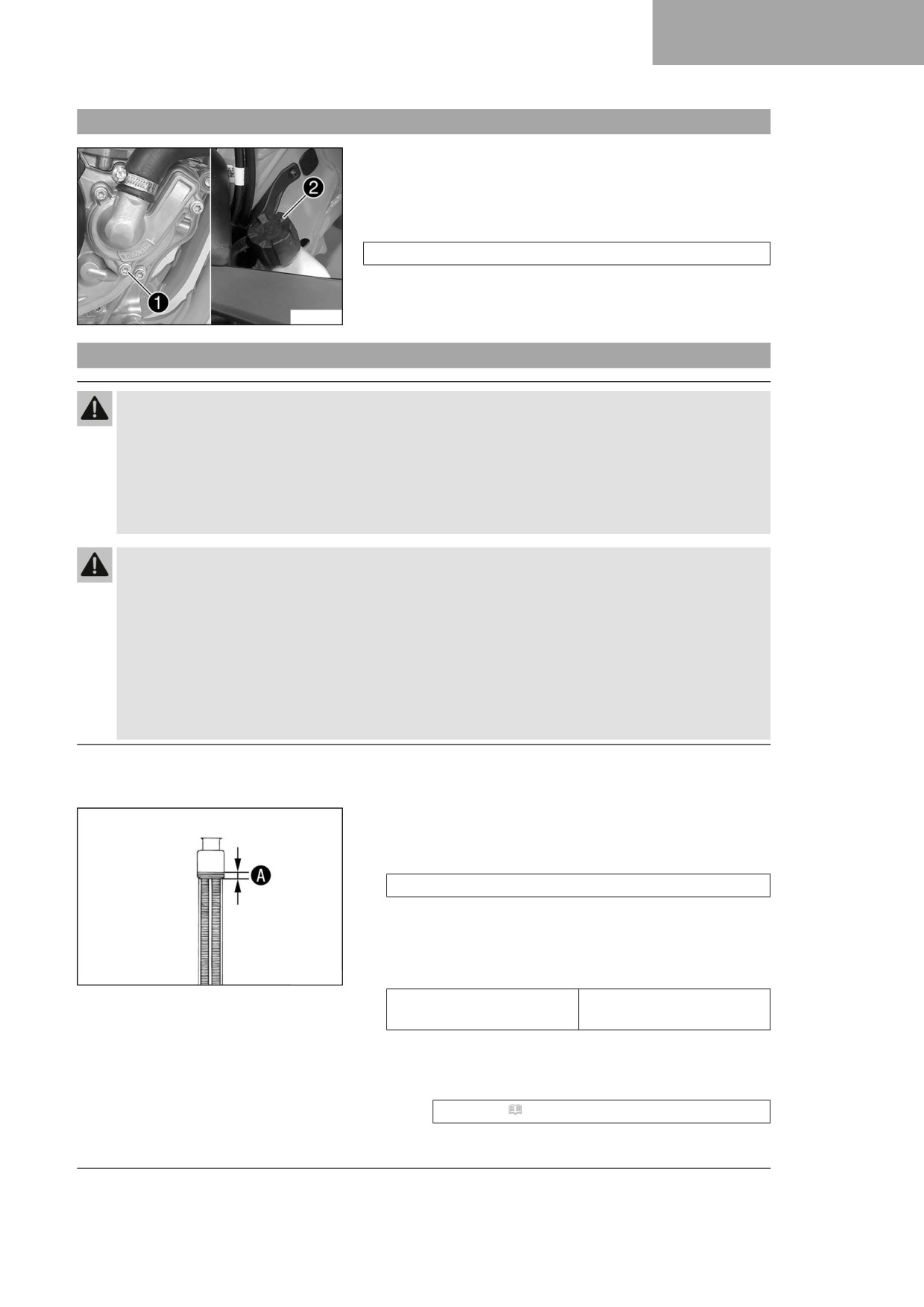

15.1

Kylsystem

Vattenpumpen 1 i motorn sörjer för en tvångscirkulation av

kylvätskan.

Vid uppvärmning stiger trycket i kylsystemet. Detta tryck regleras

av en ventil i kylarlocket 2. Den angivna kylvätsketemperaturen

kan därför tillåtas utan att funktionsstörningar uppstår.

120 °C

Kylningen fås av fartvinden.

Lägre körhastighet ger lägre kyleffekt. Smutsiga kylarlameller

F03740-10

minskar också kyleffekten.

15.2

Kontrollera frostskyddet och kylvätskenivån

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan varm och är trycksatt.

- Öppna inte kylaren, kylarslangarna eller andra komponenter i kylsystemet om motorn eller

kylsystemet är driftvarma.

- Låt kylsystemet och motorn svalna innan du öppnar kylaren, kylarslangarna eller andra komponenter

i kylsystemet.

- Vid skållskada ska den drabbade kroppsdelen omedelbart nedsänkas i ljummet vatten.

Varning

Risk för förgiftning Kylvätska är hälsovådligt.

Förvara kylvätska oåtkomligt för barn.

–

Låt inte kylvätska hamna på huden, i ögonen eller på kläderna.

–

Uppsök omedelbart läkare om kylvätska har svalts.

–

Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

–

Spola ögonen grundligt med vatten och uppsök omedelbart läkare om kylvätska har hamnat i ögo-

nen.

Byt om ifall du får kylvätska på kläderna.

Krav

Motorn är kall.

- Ställ motorcykeln upprätt på en vågrät yta.

- Ta bort kylarlocket.

- Kontrollera kylvätskans frostskydd.

−25 … −45 °C

» Om kylvätskans frostskydd inte överensstämmer med

specifikationen:

- Korrigera kylvätskans frostskydd.

400243-10

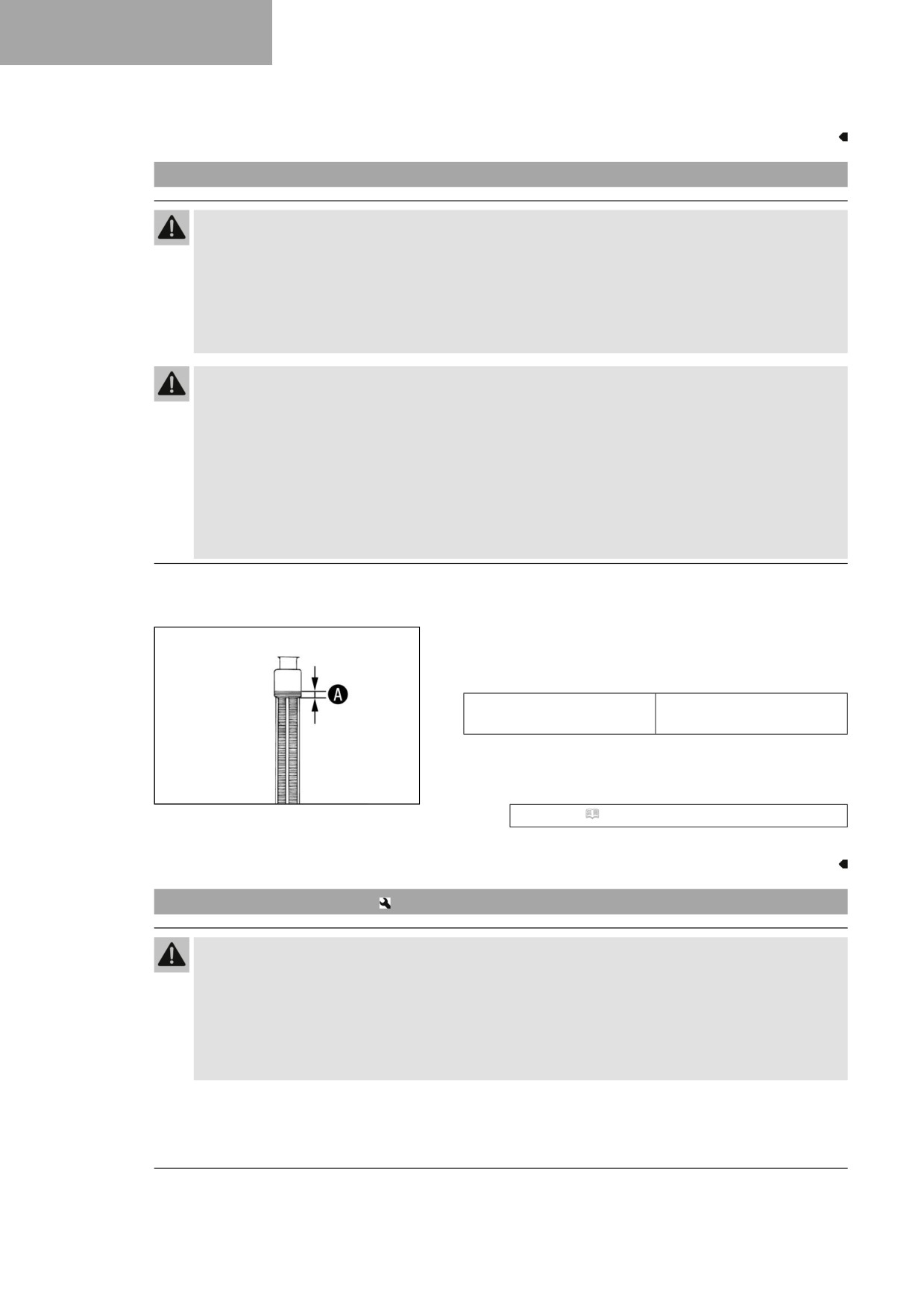

- Kontrollera kylvätskenivån i kylaren.

10 mm

Kylvätskans nivå A över

kylarens lameller

» Om kylvätskenivån inte överensstämmer med specifikatio-

nen:

- Korrigera kylvätskenivån.

Kylvätska ( s 138)

105

KYLSYSTEM

- Montera kylarlocket.

15.3

Kontrollera kylvätskenivån

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan varm och är trycksatt.

- Öppna inte kylaren, kylarslangarna eller andra komponenter i kylsystemet om motorn eller

kylsystemet är driftvarma.

- Låt kylsystemet och motorn svalna innan du öppnar kylaren, kylarslangarna eller andra komponenter

i kylsystemet.

- Vid skållskada ska den drabbade kroppsdelen omedelbart nedsänkas i ljummet vatten.

Varning

Risk för förgiftning Kylvätska är hälsovådligt.

- Förvara kylvätska oåtkomligt för barn.

- Låt inte kylvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om kylvätska har svalts.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om kylvätska har hamnat i ögo-

nen.

- Byt om ifall du får kylvätska på kläderna.

Krav

Motorn är kall.

- Ställ motorcykeln upprätt på en vågrät yta.

- Ta bort kylarlocket.

- Kontrollera kylvätskenivån i kylaren.

10 mm

Kylvätskans nivå A över

kylarens lameller

» Om kylvätskenivån inte överensstämmer med specifikatio-

nen:

- Korrigera kylvätskenivån.

400243-10

Kylvätska ( s 138)

- Montera kylarlocket.

15.4

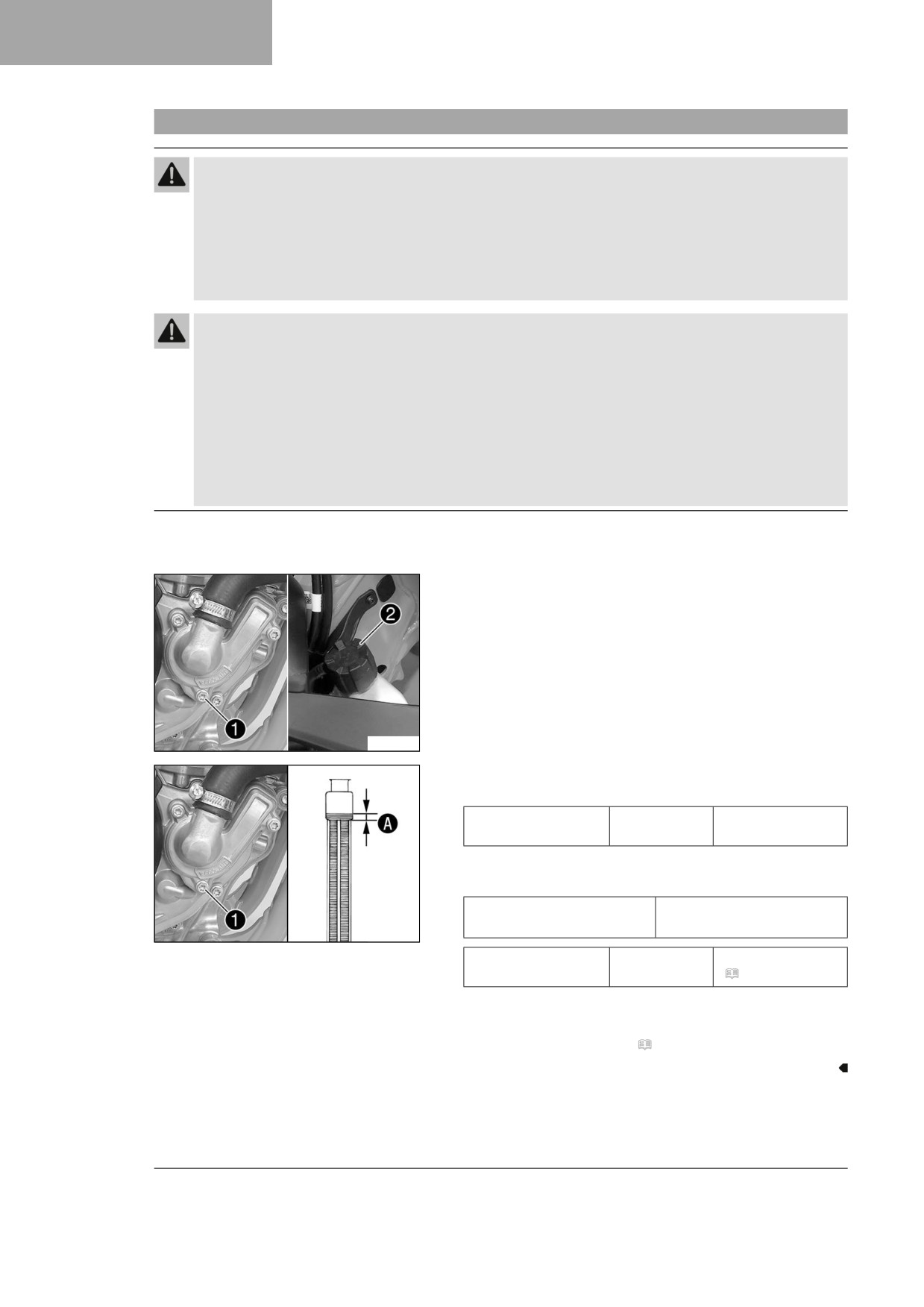

Tappa av kylvätska

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan varm och är trycksatt.

- Öppna inte kylaren, kylarslangarna eller andra komponenter i kylsystemet om motorn eller

kylsystemet är driftvarma.

- Låt kylsystemet och motorn svalna innan du öppnar kylaren, kylarslangarna eller andra komponenter

i kylsystemet.

- Vid skållskada ska den drabbade kroppsdelen omedelbart nedsänkas i ljummet vatten.

106

KYLSYSTEM

Varning

Risk för förgiftning Kylvätska är hälsovådligt.

- Förvara kylvätska oåtkomligt för barn.

- Låt inte kylvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om kylvätska har svalts.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om kylvätska har hamnat i ögo-

nen.

- Byt om ifall du får kylvätska på kläderna.

Krav

Motorn är kall.

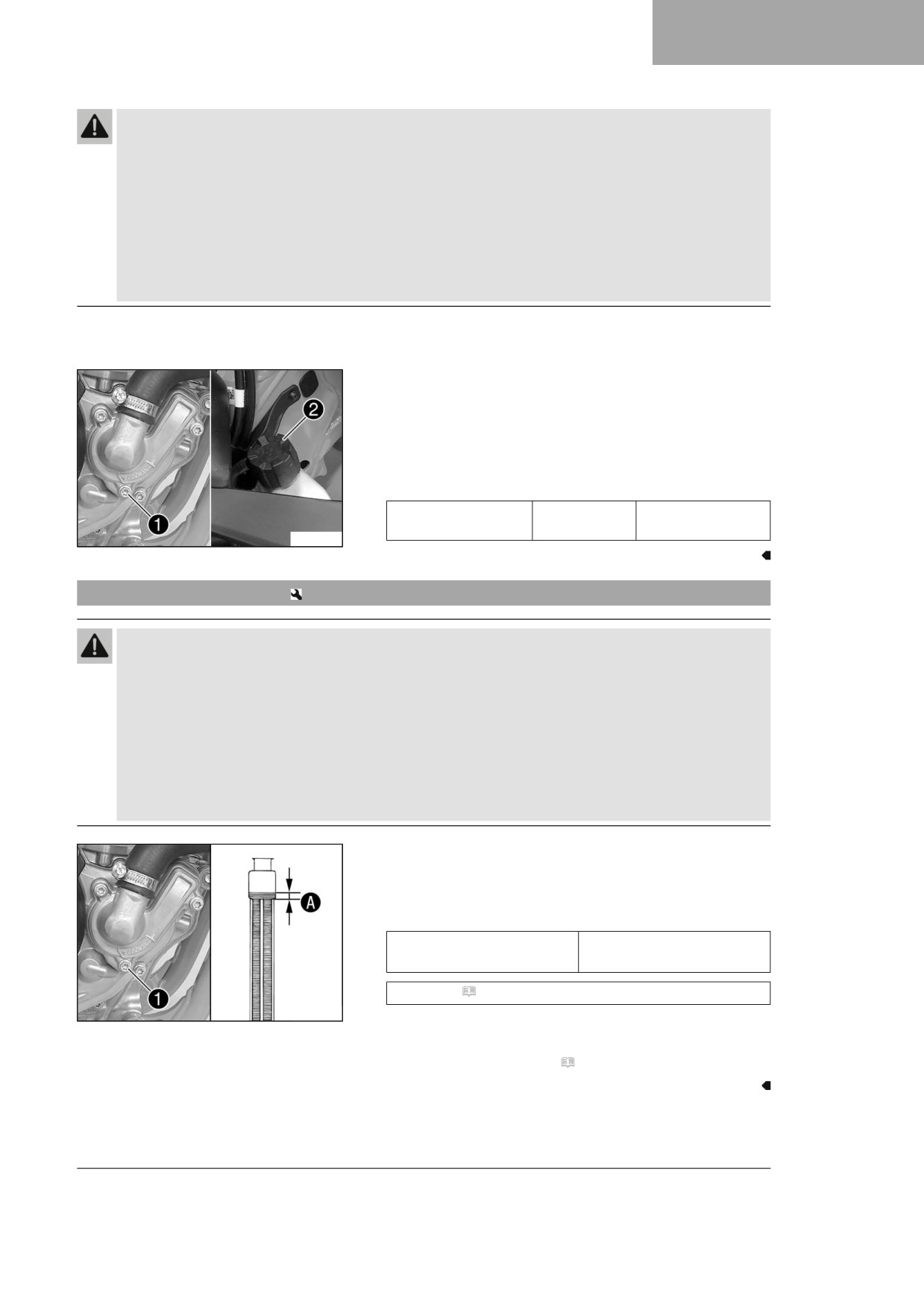

- Ställ upp motorcykeln lodrätt.

- Ställ en lämplig behållare under vattenpumpens lock.

- Ta bort skruven 1. Ta bort kylarlocket 2.

- Låt kylvätskan rinna ut helt.

- Sätt i skruven 1 och en ny tätningsring och dra åt den.

Specifikation

Skruv

M6x25

10 Nm

vattenpumplock

F03740-10

15.5

Fylla på kylvätska

Varning

Risk för förgiftning Kylvätska är hälsovådligt.

- Förvara kylvätska oåtkomligt för barn.

- Låt inte kylvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om kylvätska har svalts.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om kylvätska har hamnat i ögo-

nen.

- Byt om ifall du får kylvätska på kläderna.

- Se till att skruven 1 är fast åtdragen.

- Ställ upp motorcykeln lodrätt.

- Fyll på kylvätska upp till måttet A över kyllamellerna.

Specifikation

10 mm

Mått A över kylarens

lameller

Kylvätska ( s 138)

F03741-10

- Montera kylarlocket.

- Provkör.

- Kontrollera kylvätskenivån. ( s 106)

107

KYLSYSTEM

15.6

Byta kylvätska

Varning

Risk för skållskador När motorcykeln körs blir kylvätskan varm och är trycksatt.

- Öppna inte kylaren, kylarslangarna eller andra komponenter i kylsystemet om motorn eller

kylsystemet är driftvarma.

- Låt kylsystemet och motorn svalna innan du öppnar kylaren, kylarslangarna eller andra komponenter

i kylsystemet.

- Vid skållskada ska den drabbade kroppsdelen omedelbart nedsänkas i ljummet vatten.

Varning

Risk för förgiftning Kylvätska är hälsovådligt.

- Förvara kylvätska oåtkomligt för barn.

- Låt inte kylvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om kylvätska har svalts.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om kylvätska har hamnat i ögo-

nen.

- Byt om ifall du får kylvätska på kläderna.

Krav

Motorn är kall.

- Ställ upp motorcykeln lodrätt.

- Ställ en lämplig behållare under vattenpumpens lock.

- Ta bort skruven 1. Ta bort kylarlocket 2.

- Låt kylvätskan rinna ut helt.

F03740-10

- Sätt i skruven 1 och en ny tätningsring och dra åt den.

Specifikation

Skruv

10 Nm

vattenpumplock

- Fyll på kylvätska upp till måttet A över kylarens lameller.

Specifikation

10 mm

Mått A över kylarens

lameller

F03741-10

Kylvätska

0,90 l

Kylvätska

(

s 138)

– Montera kylarlocket.

- Provkör.

- Kontrollera kylvätskenivån. ( s 106)

108

INSTÄLLNING AV MOTORN

16.1

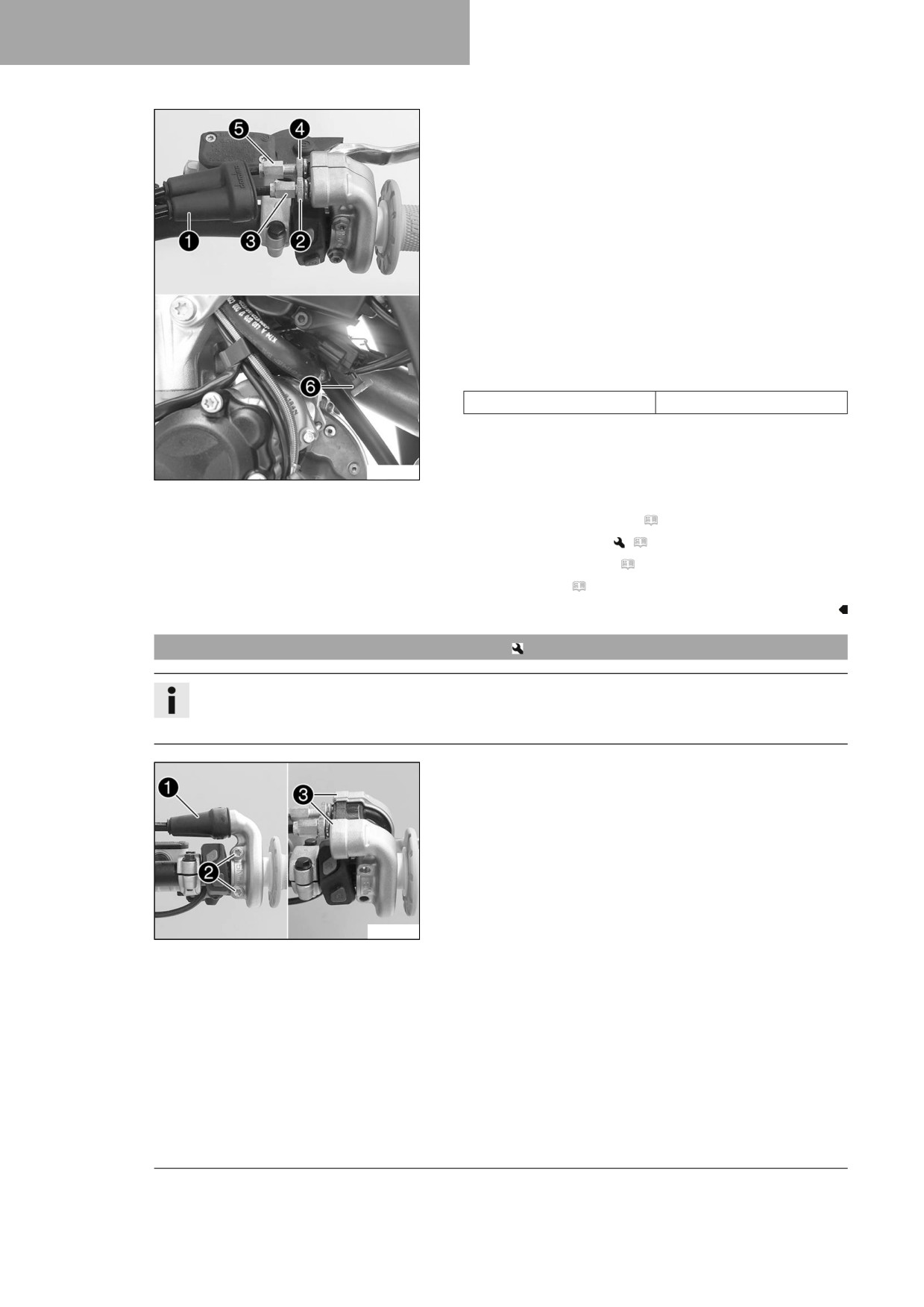

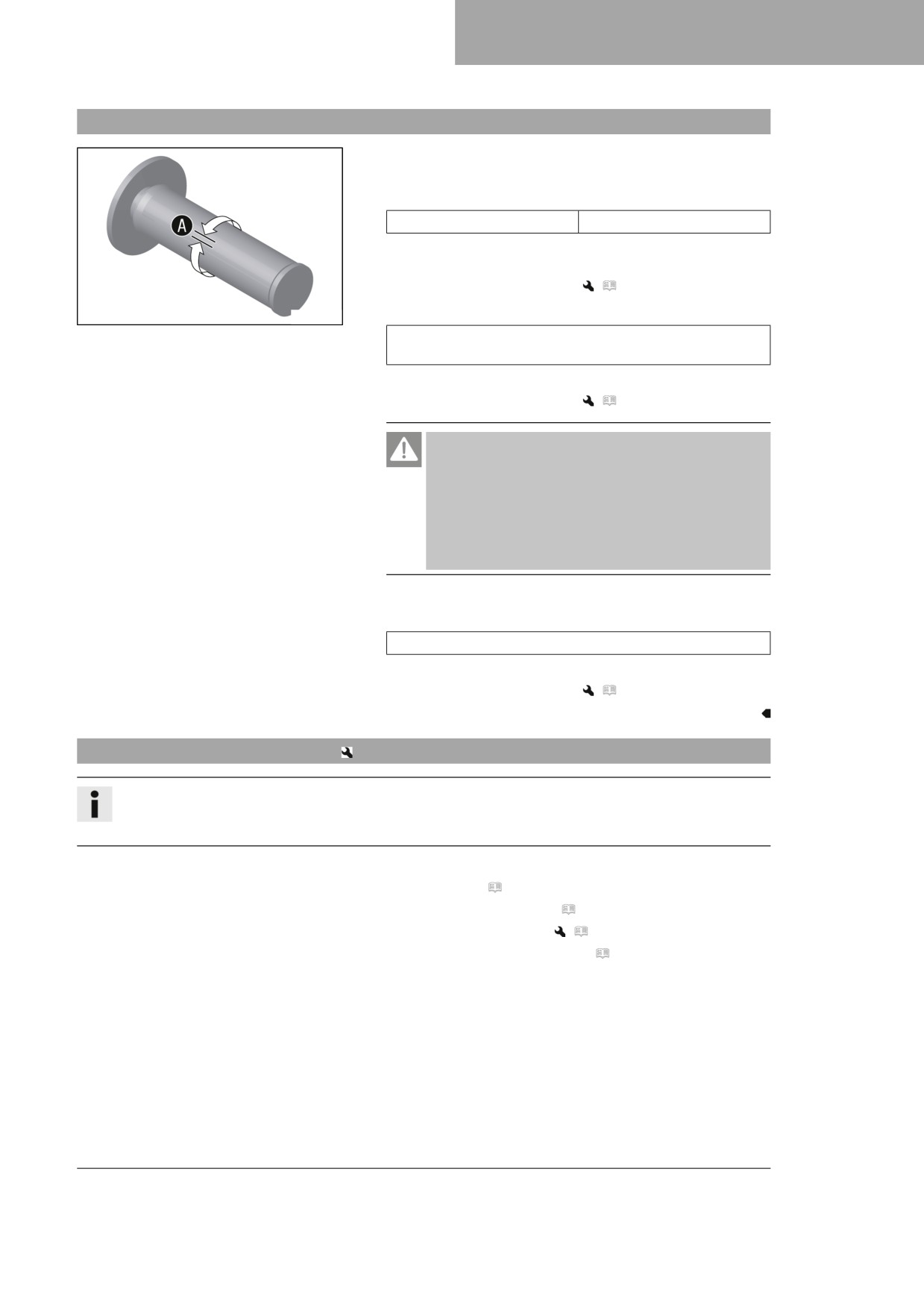

Kontrollera gasvajerns spel

Kontrollera att gashandtaget går lätt.

–

Ställ styret i läget för körning rakt framåt. Vrid gashandtaget

lätt fram och tillbaka för att bestämma gasvajerns spel A.

Gasvajerns spel

3 … 5 mm

» Om gasvajerns spel inte överensstämmer med specifika-

tionen:

- Ställ in gasvajerns spel.

(

s 109)

–

Tryck in kallstartknappen till stoppläget.

400192-11

Om du vrider gashandtaget framåt återgår kallstartknappen

till utgångsläget.

» Om kallstartknappen inte återgår till utgångsläget:

- Ställ in gasvajerns spel.

(

s 109)

Fara

Risk för förgiftning Avgaser är giftiga och kan leda

till medvetslöshet och dödsfall.

- Säkerställ alltid tillfredsställande ventilation när

motorn är igång.

- Använd en lämplig avgasutsugning när du ska

starta eller köra motorn i ett slutet utrymme.

Starta motorn och låt den gå på tomgångsvarvtal. Vrid styret

fram och tillbaka över hela styrområdet.

Tomgångsvarvtalet får inte ändras.

» Om tomgångsvarvtalet ändras:

- Ställ in gasvajerns spel.

(

s 109)

16.2

Ställa in gasvajerns spel

Info

Om du redan säkerställt att gasvajrarna dragits på ett korrekt sätt behöver bränsletanken inte demonte-

ras.

Förarbete

- Ta bort sadeln. ( s 61)

- Demontera höger sidolock. ( s 66)

- Demontera bränsletanken.

(

s 68)

– Kontrollera gasvajerns dragning. ( s 76)

109

INSTÄLLNING AV MOTORN

Huvudarbete

- Ställ styret i läget för körning rakt framåt.

- Skjut tillbaka dammtätningen 1.

- Lossa muttern 2.

- Skruva in justerskruven 3 helt.

- Lossa muttern 4.

- Tryck in kallstartknappen 6 till stoppläget.

- Vrid justerskruven 5 så att kalltstartknappen återgår till

utgångsläget när gashandtaget vrids framåt.

- Dra åt muttern 4.

- Vrid justerskruven 3 så att gasvajern har spel vid gashand-

taget.

Specifikation

Gasvajerns spel

3 … 5 mm

– Dra åt muttern 2.

- Skjut på skyddshylsan 1.

A01080-10

- Kontrollera att gashandtaget går lätt.

Efterarbete

- Kontrollera gasvajerns spel. ( s 109)

- Montera bränsletanken.

(

s 70)

– Montera höger sidolock. ( s 66)

- Montera sadeln. ( s 61)

16.3

Ställa in gasresponsens egenskaper

Info

Gasresponsens egenskaper kan ändras på gashandtaget genom att byta ut insatsen.

En insats med andra egenskaper medföljer.

Huvudarbete

- Skjut tillbaka dammtätningen 1.

- Avlägsna skruvarna 2 och halvskalen 3.

- Haka loss gasvajrarna och ta bort röret.

F03743-10

110

INSTÄLLNING AV MOTORN

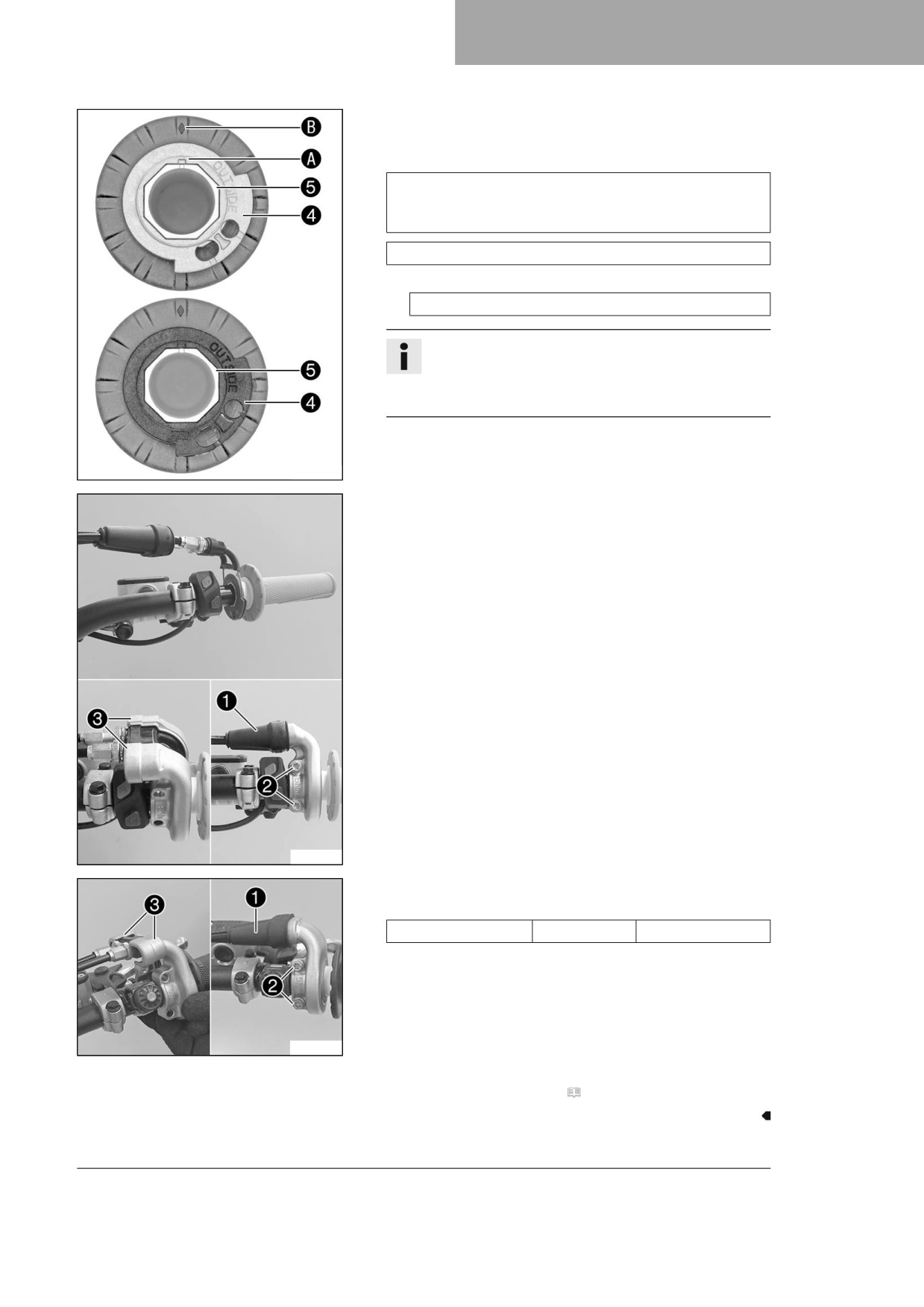

– Ta bort insatsen 4 från röret 5.

- Sätt dit önskad insats på röret.

Specifikation

Beteckningen OUTSIDE måste vara synlig.

Markeringen A måste vara positionerad vid

markeringen B.

Insats svart (A46002014000)

Alternativ 1

Insats grå (A48002014000)

Info

Med den grå insatsen öppnas gasspjället långsam-

mare.

Med den svarta insatsen öppnas gasspjället snabbare.

F03780-10

- Rengör styrets utsida och rörets insida. Sätt dit röret på styret.

- Haka i gasvajrarna på insatsen och dra dem korrekt.

F03744-10

- Sätt dit halvorna 3, montera och dra åt skruvarna 2.

Specifikation

Skruv gashandtag

5 Nm

– Skjut på skyddshylsan 1 och kontrollera att gashandtaget

inte kärvar.

V01537-10

Efterarbete

- Kontrollera gasvajerns spel. ( s 109)

111

INSTÄLLNING AV MOTORN

16.4

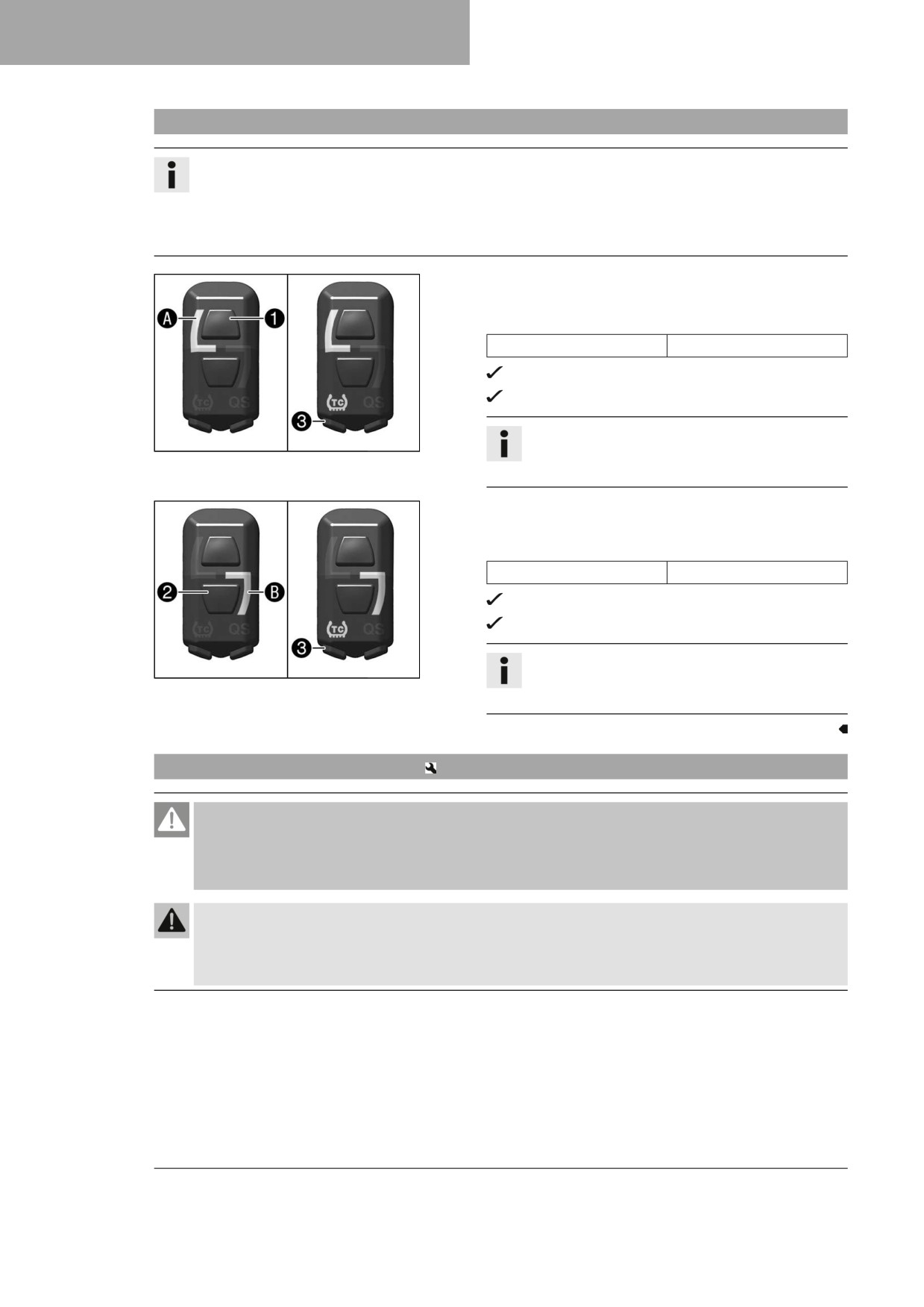

Ändra mapping

Info

Önskad motorkarakteristik kan aktiveras via kombinationsbrytaren.

Den senast valda inställningen är åter aktiv efter förnyad start.

Dessutom kan traktionskontrollen aktiveras via kombinationsbrytaren i varje mapping.

Mappingen kan även ändras under körning.

Aktivera STANDARD-mapping:

- Tryck på knappen 1.

Specifikation

Motorvarvtal

< 4 000 v/min

Kontrollampan A lyser.

STANDARD - balanserade reaktionsegenskaper

Info

F03762-10

Med TC-knappen 3 kan dessutom traktionskont-

rollen aktiveras.

Aktivera ADVANCED-mapping:

- Tryck på knappen 2.

Specifikation

Motorvarvtal

< 4 000 v/min

Kontrollampan B lyser.

ADVANCED - direkta reaktionsegenskaper

Info

F03763-10

Med TC-knappen 3 kan dessutom traktionskont-

rollen aktiveras.

16.5

Ställa in tomgångsvarvtal

Fara

Risk för förgiftning Avgaser är giftiga och kan leda till medvetslöshet och dödsfall.

- Säkerställ alltid tillfredsställande ventilation när motorn är igång.

- Använd en lämplig avgasutsugning när du ska starta eller köra motorn i ett slutet utrymme.

Varning

Risk för olyckor Motorn kan plötsligt stanna om tomgångsvarvtalet är för lågt.

- Ställ in tomgångsvarvtalet på det specificerade värdet. (Din auktoriserade Husqvarna Motorcycles-

verkstad hjälper dig gärna.)

112

INSTÄLLNING AV MOTORN

– Varmkör motorn.

Kallstartknappen är avaktiverad - Kallstartknappen är i

utgångsläget. ( s 17)

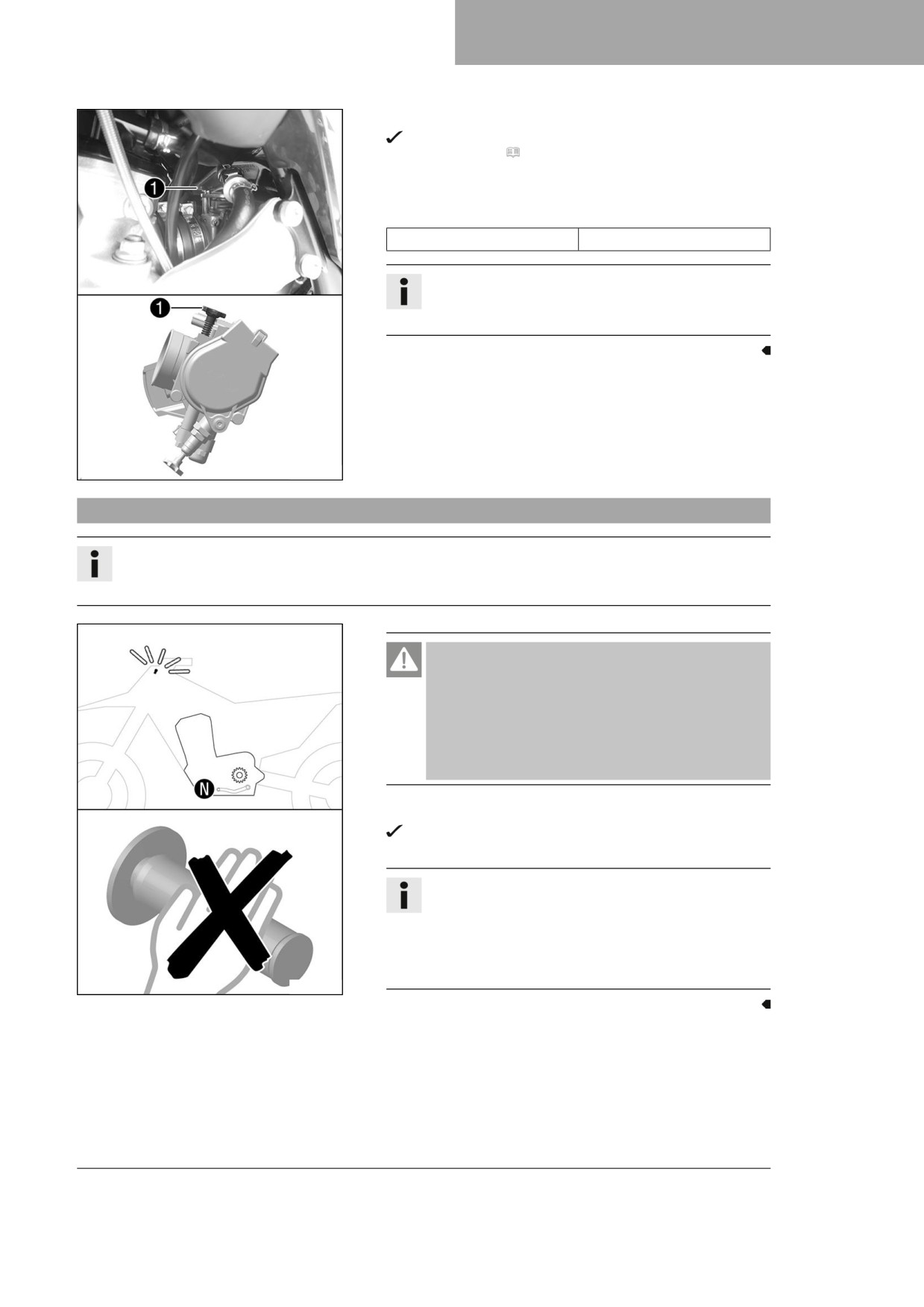

- Vrid på tomgångsvarvtalets reglerskruv 1 för att ställa in

tomgångsvarvtalet med en lämplig varvtalsmätare.

Specifikation

Tomgångsvarvtal

2 250 … 2 350 v/min

Info

Skruva motsols för att minska tomgångsvarvtalet.

Skruva medsols för att öka tomgångsvarvtalet.

A01063-10

16.6

Programmera gasspjälläge

Info

Om styrdonet identifierar att gasspjälläget vid tomgångsvarvtal måste programmeras på nytt, blinkar kon-

trollampan för funktionsfel 2 gånger/sekund.

Fara

Risk för förgiftning Avgaser är giftiga och kan leda

till medvetslöshet och dödsfall.

- Säkerställ alltid tillfredsställande ventilation när

motorn är igång.

- Använd en lämplig avgasutsugning när du ska

starta eller köra motorn i ett slutet utrymme.

- Låt fordonet gå med tomgångsvarvtal.

Kontrollampan för funktionsfel slutar att blinka när pro-

grammeringen är avslutad.

Info

Om motorn blir för varm, ska du köra en runda med

mellanhögt varvtal för att kyla ner den.

Stäng inte av motorn genast efteråt. Låt den istället

fortsätta på tomgångsvarvtal tills programmeringen är

avslutad.

H02263-10

113

INSTÄLLNING AV MOTORN

16.7

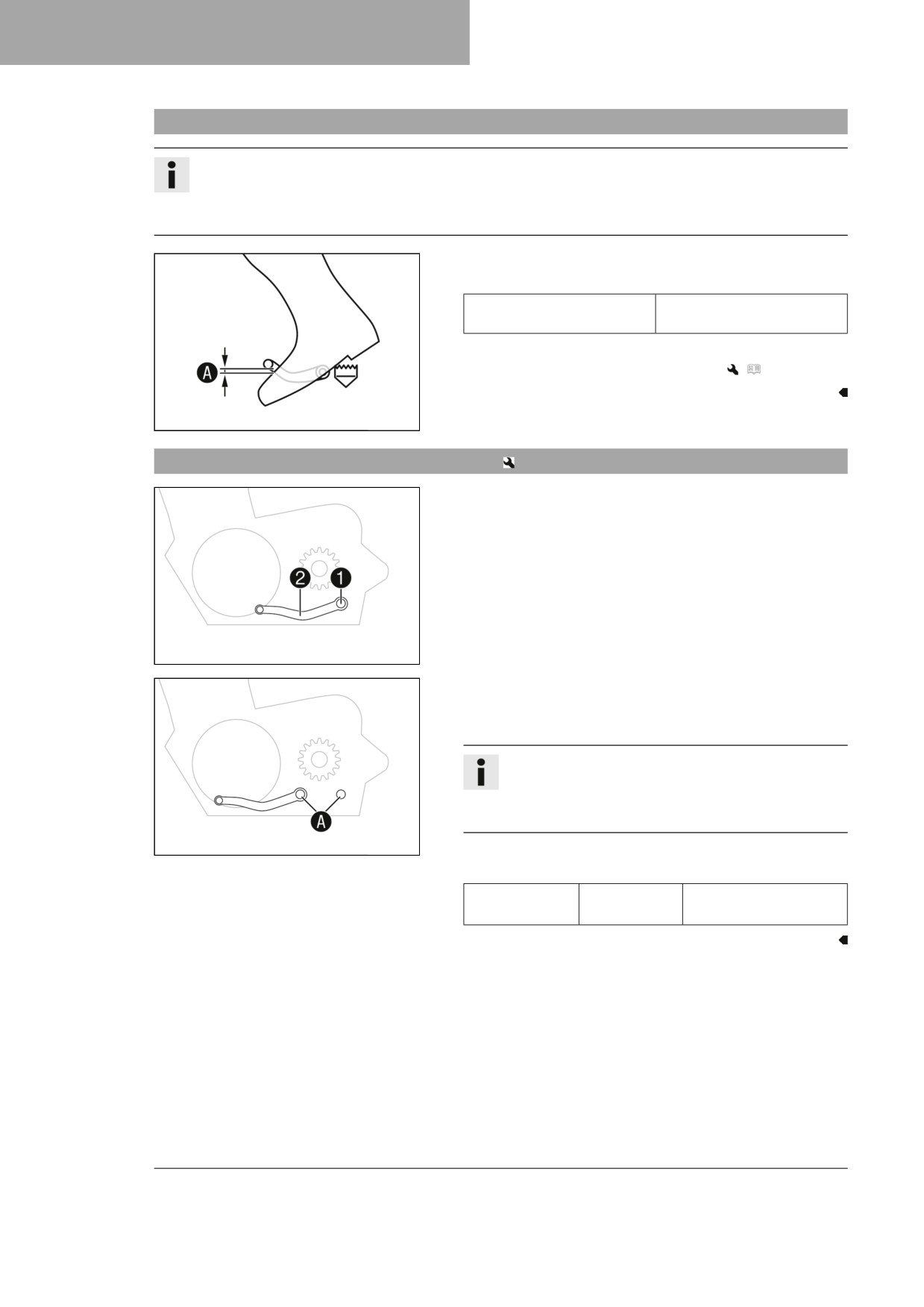

Kontrollera växelspakens utgångsläge

Info

Vid körning får växelspaken inte ligga an mot stöveln i normalläget.

Om växelspaken ständigt ligger an mot stöveln överbelastas växellådan, vilket kan medföra att

quickshifter-funktionen inte fungerar som den ska.

- Sätt dig på fordonet i körposition och mät avståndet A

mellan stövelns övre kant och växelspaken.

Avstånd mellan växelspaken

10 … 20 mm

och stövelns övre kant

» Om avståndet inte överensstämmer med specifikationen:

- Ställ in växelspakens utgångsläge.

(

s 114)

400692-10

16.8

Ställa in växelspakens utgångsläge

- Ta bort skruven 1 och brickorna och ta av växelspaken 2.

401950-12

- Gör rent kuggarna A på växelspaken och växelaxeln.

- Placera växelspaken i önskat läge på växelaxeln och se till att

kuggarna greppar.

Info

Inställningsområdet är begränsat.

Växelspaken får inte ha kontakt med någon av fordo-

nets komponenter vid växling.

401951-10

- Sätt dit skruven 1 och brickorna och dra åt.

Specifikation

Skruv

14 Nm

växelspak

Loctite^®243™

114

SERVICEARBETEN PÅ MOTORN

17.1

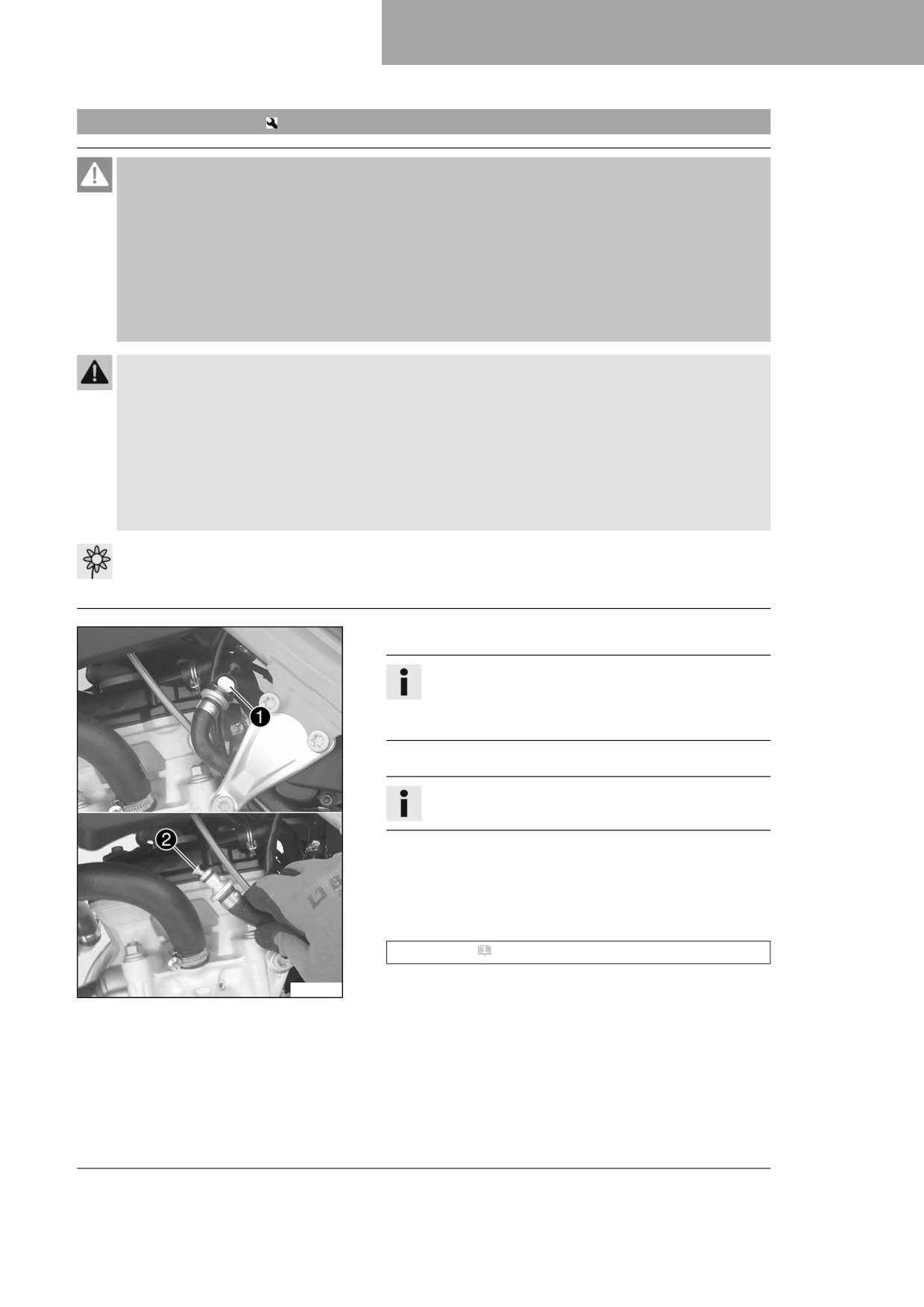

Byta bränslesil

Fara

Brandrisk Bränslet är lättantändligt.

Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut vid överfyllning.

- Tanka inte fordonet i närheten av öppen eld eller brinnande cigaretter.

- Stäng av motorn när du tankar bränsle.

- Säkerställ att inget bränsle spills ut, framför allt inte på varma delar av fordonet.

- Torka omedelbart upp utspillt bränsle.

- Följ anvisningarna avseende bränsletankning.

Varning

Risk för förgiftning Bränsle är hälsovådligt.

- Låt inte bränsle hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bränsle har svalts.

- Andas inte in bränsleångor.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om bränsle har hamnat i ögonen.

- Byt om ifall du får bränsle på kläderna.

Obs!

Risker för miljön Icke fackmässig hantering av bränsle innebär risk för miljöskador.

- Låt inte bränslet hamna i grundvattnet, marken eller avloppssystemet.

- Rengör snabblåskopplingen 1 noggrant med tryckluft.

Info

Det får absolut inte komma in smuts i

bränsleledningen. Om det tränger in smuts blir det

stopp i insprutningsventilen!

- Lossa snabblåskopplingen.

Info

Det kan rinna ut bränslerester ur bränsleslangen.

- Dra ut bränslesilen 2 ur anslutningsdelen.

- Skjut in den nya bränslesilen i anslutningsdelen tills det tar

stopp.

- Spraya silikonspray på en luddfri trasa och smörj in snabb-

låskopplingens o-ring lätt.

Silikonspray ( s 141)

- Koppla ihop snabblåskopplingen 1.

F03737-10

115

SERVICEARBETEN PÅ MOTORN

Fara

Risk för förgiftning Avgaser är giftiga och kan leda

till medvetslöshet och dödsfall.

- Säkerställ alltid tillfredsställande ventilation när

motorn är igång.

- Använd en lämplig avgasutsugning när du ska

starta eller köra motorn i ett slutet utrymme.

- Starta motorn och kontrollera hur ventilen reagerar.

17.2

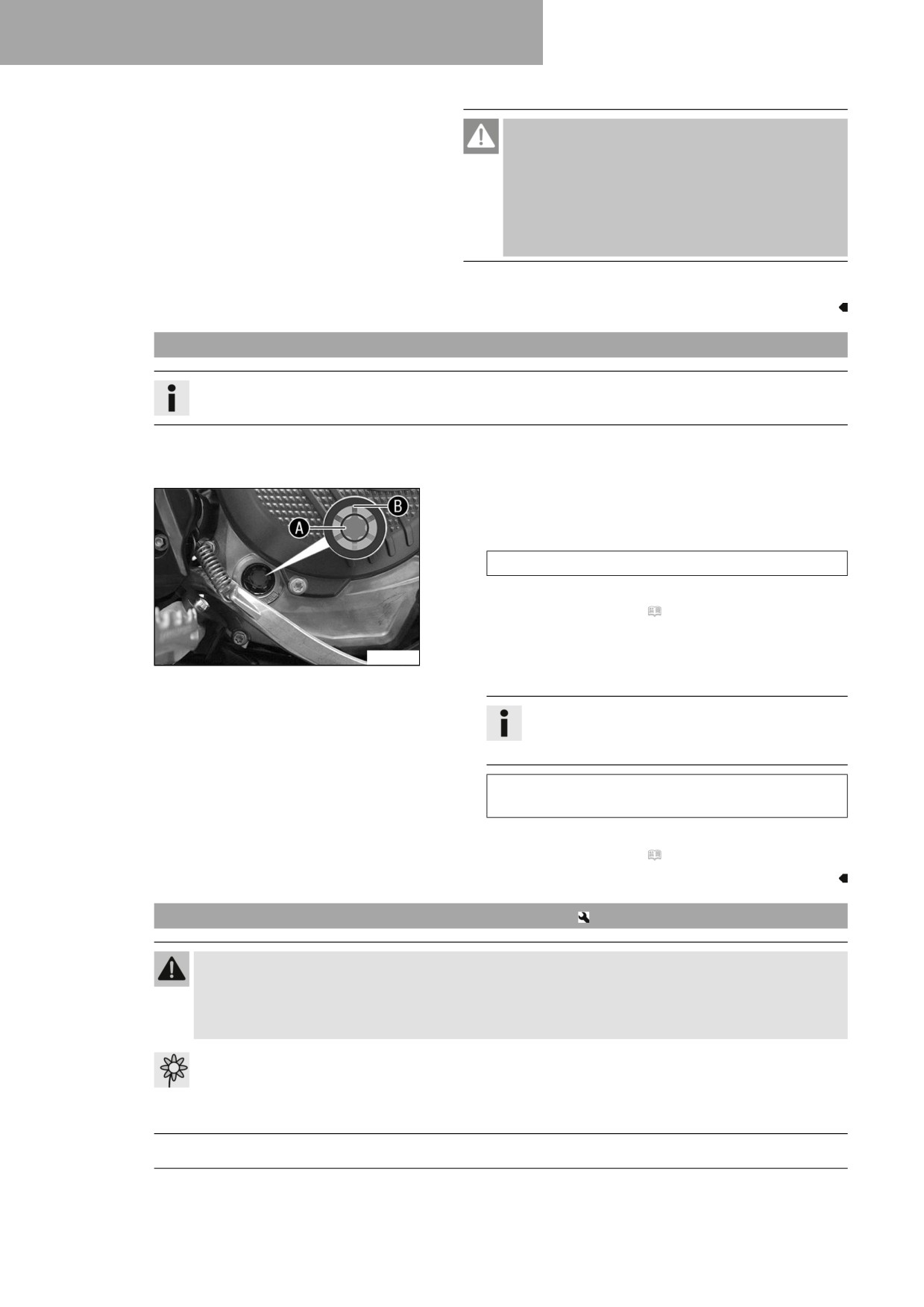

Kontrollera motoroljenivån

Info

Motoroljenivån kan kontrolleras vid kall eller driftsvarm motor.

Förarbete

- Ställ motorcykeln upprätt på en vågrät yta.

Krav

Motorn är kall.

- Kontrollera motoroljenivån.

Motoroljan når upp till mitten av synglaset A.

» Om motoroljan inte når upp till mitten av synglaset:

- Fyll på motorolja. ( s 119)

Krav

A01079-10

Motorn är driftsvarm.

- Kontrollera motoroljenivån.

Info

Stäng av motorn och vänta en minut. Genomför

sedan kontrollen.

Motoroljan står mellan mitten av synglaset A och syn-

glasets övre kant B.

» Om motoroljan inte når upp till mitten av synglaset A:

- Fyll på motorolja. ( s 119)

17.3

Byta motorolja och oljefilter, rengöra oljesilen

Varning

Risk för skållskador Motor- och växellådsoljan blir varm när motorcykeln körs.

- Bär lämpliga skyddskläder och skyddshandskar.

- Vid skållskada ska den drabbade kroppsdelen omedelbart nedsänkas i ljummet vatten.

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

116

SERVICEARBETEN PÅ MOTORN

Info

Tappa av motoroljan när motorn är driftvarm.

Förarbete

- Ställ motorcykeln på en vågrät yta.

Huvudarbete

- Ställ en lämplig behållare under motorn.

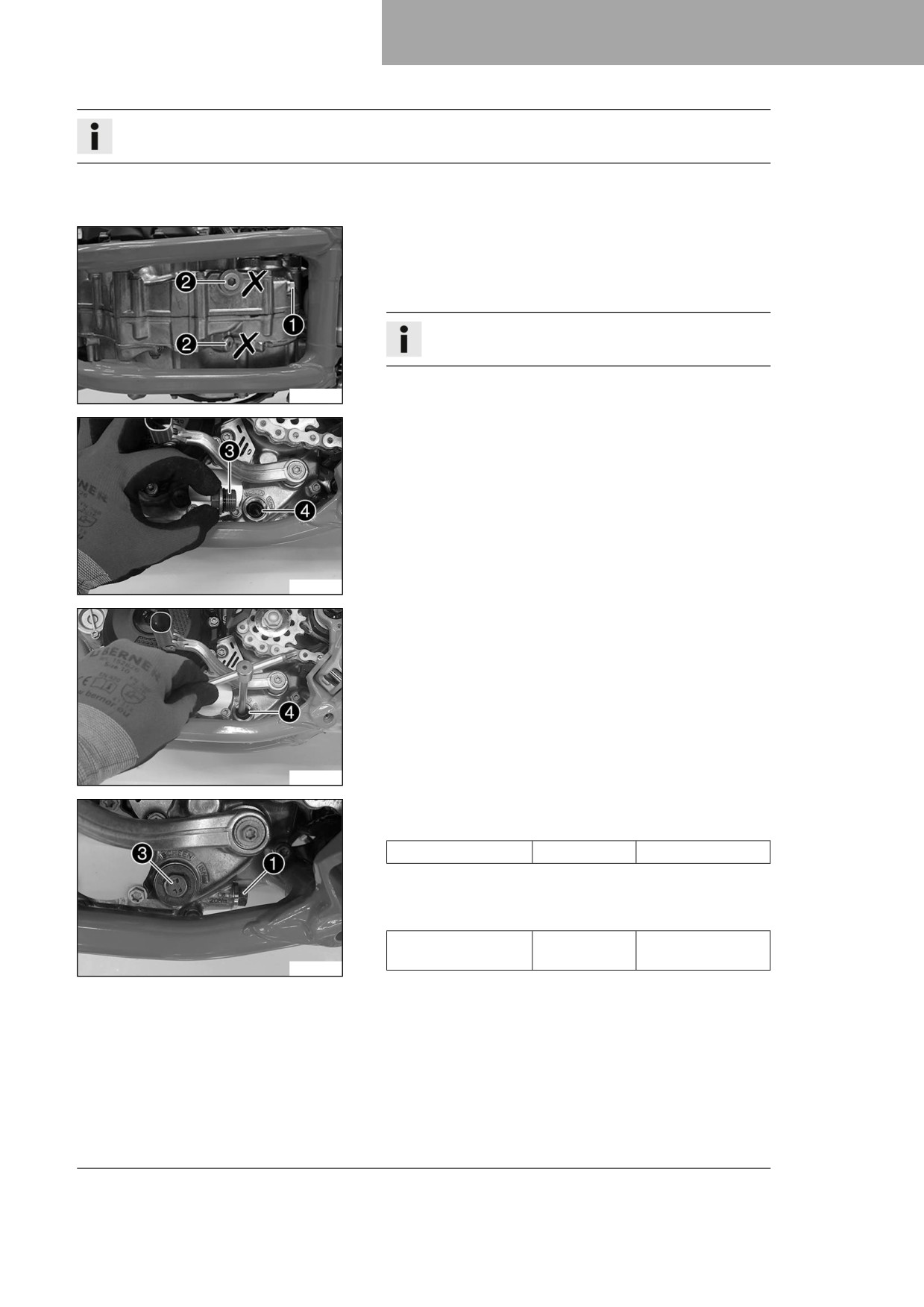

- Ta bort oljeavtappningsskruven 1 samt magnet och tät-

ningsring.

Info

Ta inte bort skruvarna 2.

H04991-10

- Ta bort låsskruven 3 samt oljesilen 4 och o-ringen.

- Låt motoroljan rinna ut helt.

- Rengör noggrant delarna och tätningsytorna.

H04992-10

- Sätt oljesilen 4 med o-ringarna på en stiftnyckel.

- Sätt stiftnyckeln i hålet på låsskruven i motstående hälft av

motorhuset.

- Skjut in oljesilen hela vägen in i motorhuset.

H04993-10

- Montera låsskruven 3 med o-ringen och dra åt.

Specifikation

Låsskruv oljesil

M20x1,5

15 Nm

– Sätt i oljeavtappningsskruven 1 med magnet och ny tät-

ningsring och dra åt den.

Specifikation

Oljeavtappnings-

M12x1,5

20 Nm

skruv med magnet

H04994-10

117

SERVICEARBETEN PÅ MOTORN

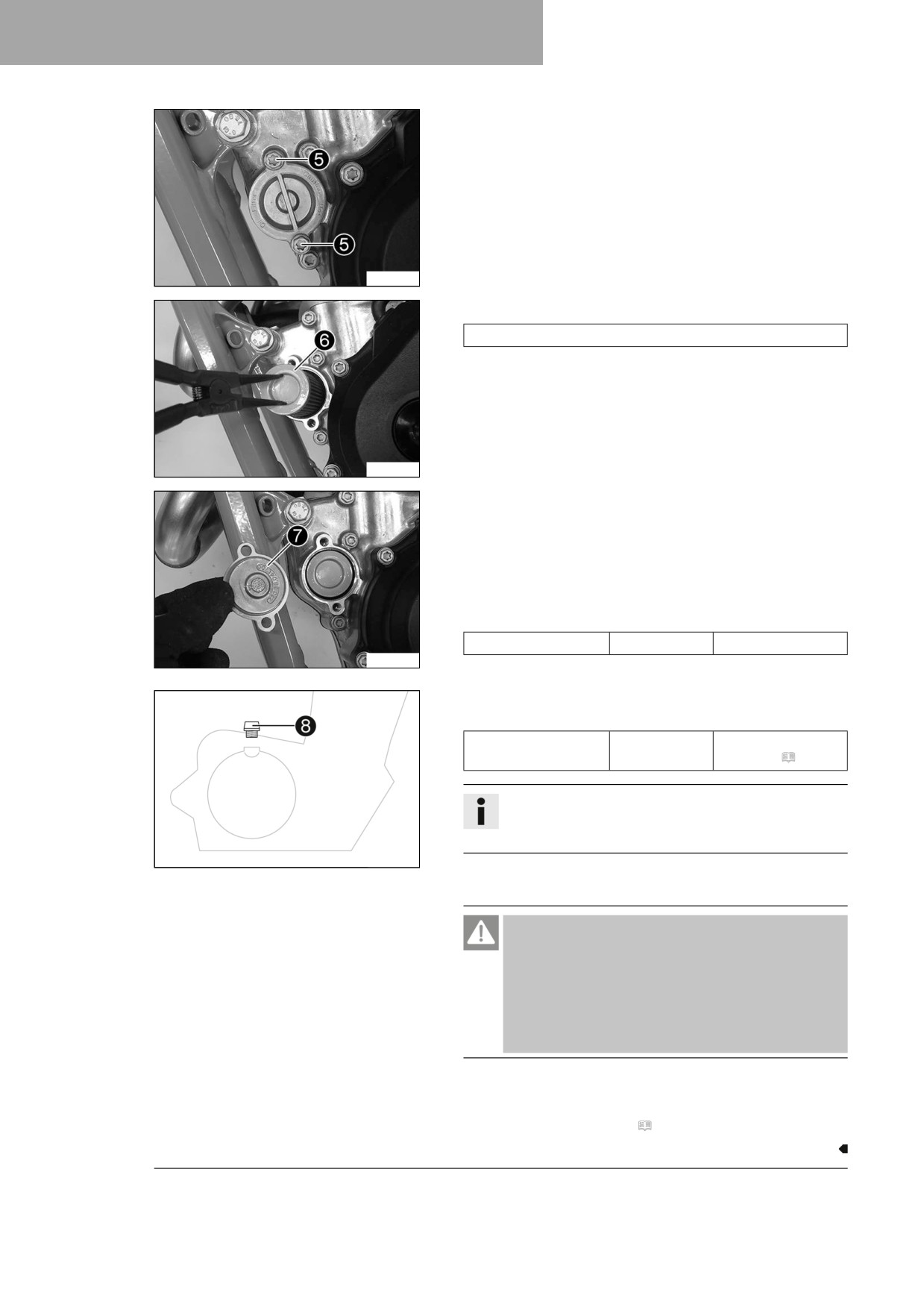

- Ta bort skruvarna 5. Ta bort oljefilterlocket med O-ring.

H04995-10

- Dra ut oljefiltret 6 ur oljefilterhuset.

Låsringstång (51012011000)

- Låt motoroljan rinna ut helt.

- Rengör noggrant delarna och tätningsytorna.

H04996-10

Lägg motorcykeln på sidan och fyll på motorolja i oljefilterhu-

set till ca ⅓.

Fyll på motorolja i oljefiltret och sätt in oljefiltret i huset.

–

Olja in o-ringen på oljefilterlocket och montera den med oljefil-

terlocket 7.

Montera skruvarna och dra åt.

Specifikation

Skruv oljefilterlock

10 Nm

H04997-10

Ställ upp motorcykeln.

–

Ta bort oljepåfyllningsskruven 8 med o-ringen och fyll på

motorolja.

Motorolja

1,0 l

Motorolja (SAE

10W/50) ( s 139)

Info

Om för lite motorolja eller motorolja av låg kvalitet

används ökar slitaget av motorn.

401955-12

Montera oljepåfyllningsskruven och o-ringen och dra åt skru-

ven.

Fara

Risk för förgiftning Avgaser är giftiga och kan leda

till medvetslöshet och dödsfall.

- Säkerställ alltid tillfredsställande ventilation när

motorn är igång.

- Använd en lämplig avgasutsugning när du ska

starta eller köra motorn i ett slutet utrymme.

Starta motorn och kontrollera att den är tät.

Efterarbete

- Kontrollera motoroljenivån. ( s 116)

118

SERVICEARBETEN PÅ MOTORN

17.4

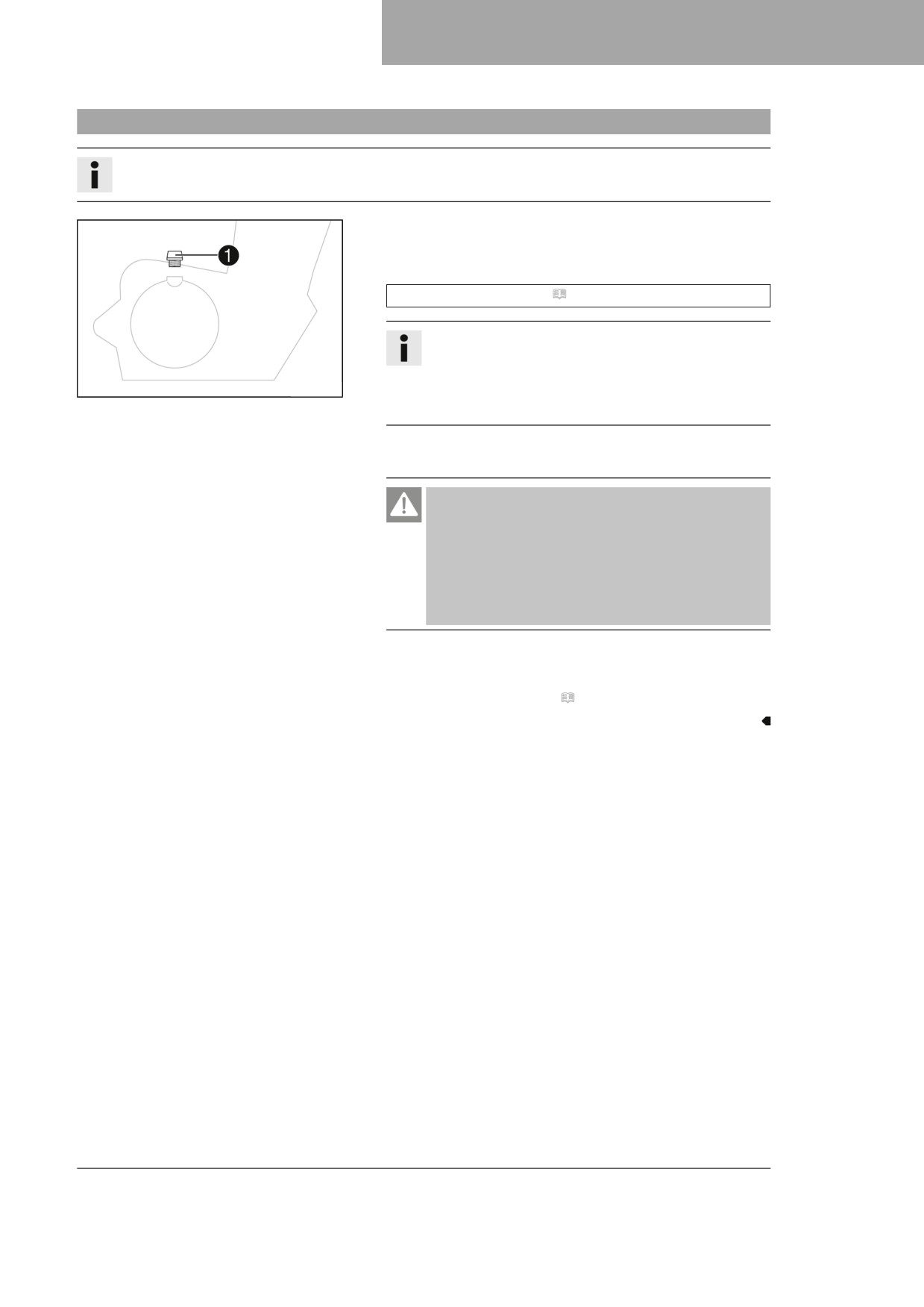

Fylla på motorolja

Info

Om för lite motorolja eller motorolja av låg kvalitet används ökar slitaget av motorn.

Huvudarbete

- Ta bort oljepåfyllningsskruven 1 samt o-ringen.

- Fyll på samma typ av motorolja som vid motoroljebytet.

Motorolja (SAE 10W/50) ( s 139)

Info

För bästa möjliga prestanda bör man inte blanda olika

typer av motorolja.

401955-10

Husqvarna Motorcycles rekommenderar motoroljebyte

vid behov.

- Montera oljepåfyllningsskruven och o-ringen och dra åt skru-

ven.

Fara

Risk för förgiftning Avgaser är giftiga och kan leda

till medvetslöshet och dödsfall.

- Säkerställ alltid tillfredsställande ventilation när

motorn är igång.

- Använd en lämplig avgasutsugning när du ska

starta eller köra motorn i ett slutet utrymme.

- Starta motorn och kontrollera att den är tät.

Efterarbete

- Kontrollera motoroljenivån. ( s 116)

119

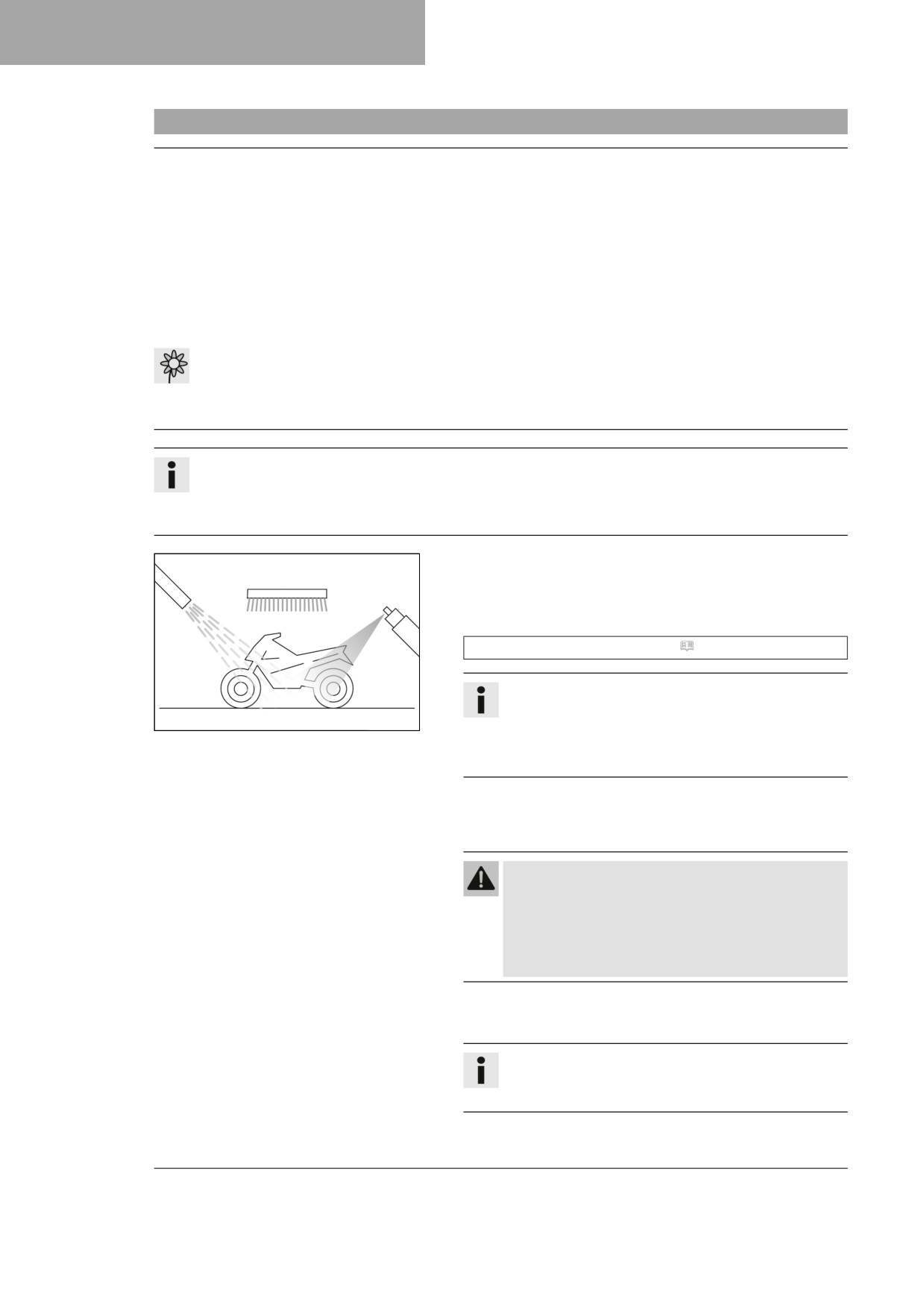

RENGÖRING, SKÖTSEL

18.1

Rengöra motorcykeln

Obs!

Materialskador Vid felaktig användning av en högtrycksrengörare kommer komponenter att skadas eller för-

störas.

Genom det höga trycket tränger vattnet in i elektriska komponenter, stickkontakter, vajrar, lager etc.

Alltför högt tryck orsakar störningar och förstör komponenter.

Rikta inte vattenstrålen direkt mot elektriska komponenter, stickkontakter, vajrar eller lager.

–

Håll ett minimiavstånd mellan högtrycksmunstycket och komponenten.

Minimiavstånd

60 cm

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Rengör motorcykeln med jämna mellanrum. På så sätt behåller den sitt värde och utseende under en

lång tid.

Undvik direkt solljus på motorcykeln när du rengör den.

Förslut avgassystemet så att det inte kommer in vatten.

–

Börja med att ta bort grov smuts med en mjuk vattenstråle.

–

Ställen med kraftig smuts ska sprayas in med vanligt rengö-

ringsmedel för motorcyklar och bearbetas med en pensel.

Rengöringsmedel för motorcykel ( s 140)

Info

Använd varmt vatten med vanligt rengöringsmedel för

401061-01

motorcyklar och en mjuk svamp.

Använd aldrig rengöringsmedlet direkt på ett torrt for-

don, utan skölj det alltid först med vatten.

När motorcykeln har spolats av noggrant med en mjuk vatten-

stråle bör den torka ordentligt.

Ta bort skyddet för avgassystemet.

Varning

Risk för olyckor Väta och smuts påverkar bromssy-

stemet.

- Bromsa försiktigt flera gånger för att torka broms-

beläggen och bromsskivorna och befria dem från

smuts.

Efter rengöringen ska man köra ett stycke, tills motorn har nått

drifttemperatur.

Info

Tack vare värmen försvinner vattnet även från oåtkom-

liga ställen på motorn och bromssystemet.

120

RENGÖRING, SKÖTSEL

– För tillbaka skyddshättorna från styrets armaturer så att vatten

som trängt in kan avdunsta.

- Smörj alla glid- och lagerställen när motorcykeln har svalnat.

- Rengör kedjan. ( s 71)

- Blanka metalldelar (utom bromsskivan och avgassystemet)

ska behandlas med korrosionsskyddsmedel.

Konserveringsmedel för lack, metall och gummi ( s 140)

- Alla delar av plast eller med pulverbeläggning ska behandlas

med milda rengöringsmedel och vårdande medel.

Specialrengöringsmedel för glänsande eller matta lack,

metall- och plastytor ( s 141)

121

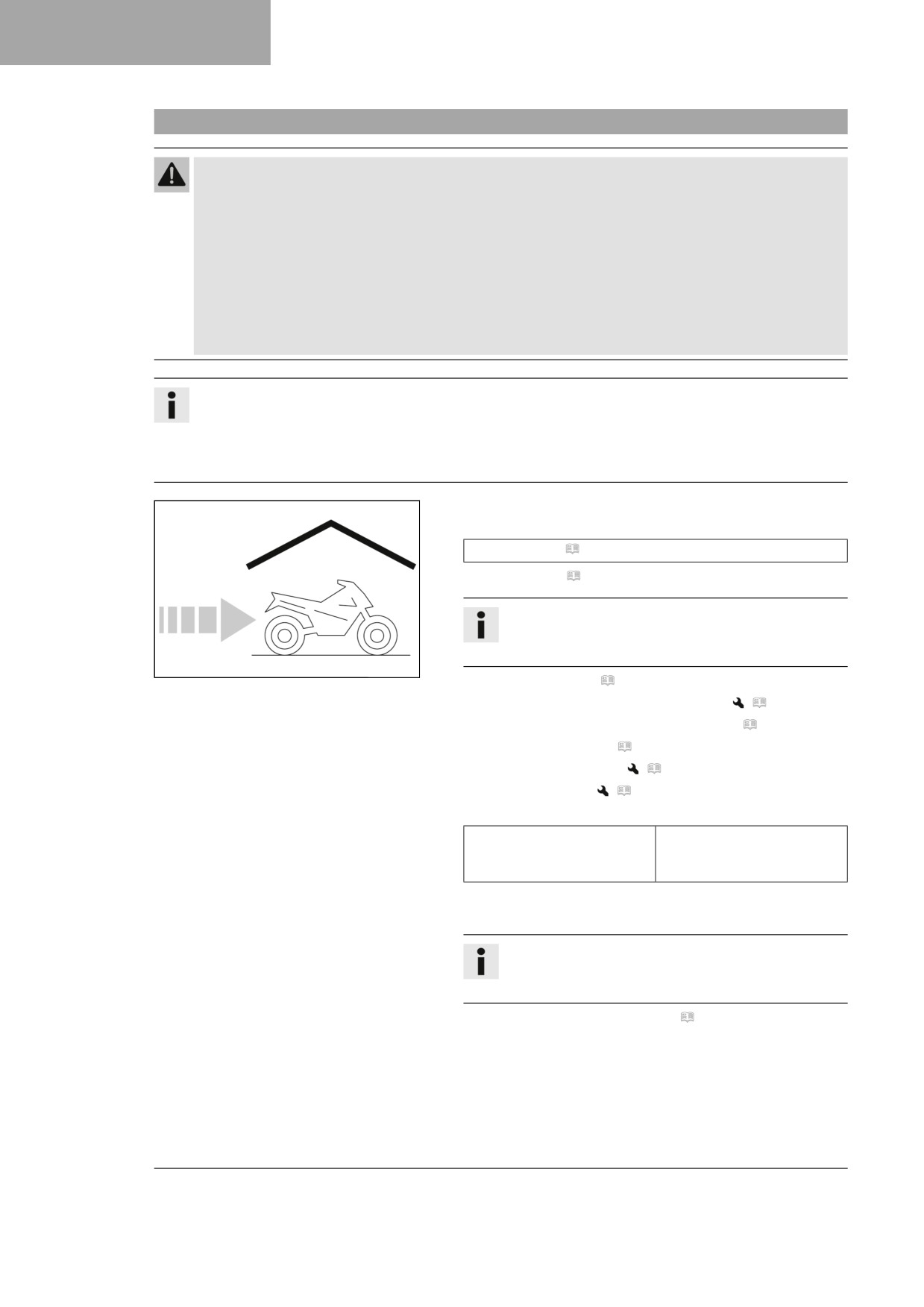

FÖRVARING

19.1

Förvaring

Varning

Risk för förgiftning Bränsle är hälsovådligt.

- Låt inte bränsle hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bränsle har svalts.

- Andas inte in bränsleångor.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om bränsle har hamnat i ögonen.

- Byt om ifall du får bränsle på kläderna.

- Förvara bränslet i en lämplig dunk enligt gällande regler och oåtkomligt för barn.

Info

När motorcykeln inte ska användas under en längre tid bör du utföra eller låta utföra följande åtgärder.

Kontrollera motorcykelns alla delar med avseende på funktion och slitage innan du ställer undan den.

Eventuella underhållsarbeten, reparationer eller ombyggnader bör utföras under avställningstiden. Verk-

städerna har då mindre att göra. På så sätt slipper du långa väntetider inför säsongstarten.

Vid sista tankningen innan motorcykeln ställs av ska bränsle-

tillsats blandas i.

Bränsletillsats ( s 140)

Fyll på bränsle. ( s 31)

Tips

Fyll bränsletanken helt enligt anvisningarna och

använd bränsle med så låg etanolhalt som möjligt.

401058-01

Rengör motorcykeln. ( s 120)

–

Byt motorolja och oljefilter, rengör oljesilen.

(

s 116)

–

Kontrollera frostskyddet och kylvätskenivån. ( s 105)

–

Kontrollera däcktrycket. ( s 97)

–

Demontera 12 V-batteriet.

(

s 99)

–

Ladda 12 V-batteriet.

(

s 101)

Specifikation

Ideal laddnings- och förva-

10 … 20 °C

ringstemperatur för litiumjon-

batteriet

Ställ fordonet på en torr förvaringsplats. Inga större tempera-

turväxlingar bör förekomma.

Info

Husqvarna Motorcycles rekommenderar att man lyfter

upp motorcykeln.

Lyft upp motorcykeln med mc-lyft. ( s 48)

–

Täck över fordonet med en presenning eller ett täcke som

släpper in luft.

122

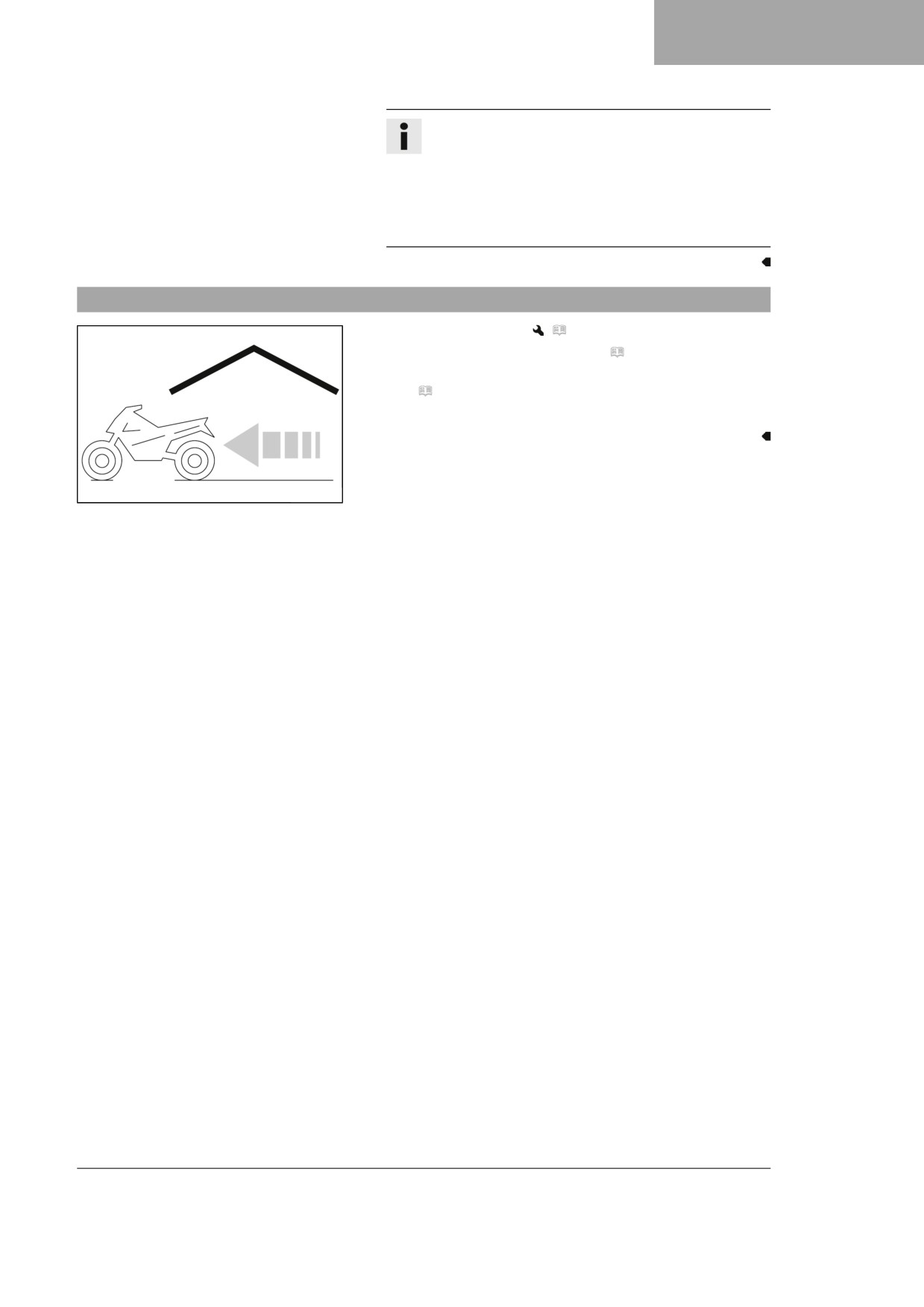

FÖRVARING

Info

Använd aldrig lufttätt material som hindrar fukt från att

avdunsta och därmed gynnar korrosion.

Under avställningstiden bör motorn inte gå under kor-

tare perioder. Motorn värms inte upp tillräckligt. Vatten-

ångan som bildas vid förbränningen kondenseras och

gör att ventiler och avgassystemet rostar.

19.2

Idrifttagande efter förvaring

- Montera 12 V-batteriet.

(

s 100)

– Ta bort motorcykeln från mc-lyften. ( s 48)

- Genomför alltid kontroll- och skötselarbetena före idrifttagan-

det. ( s 25)

- Provkör fordonet.

401059-01

123

FELSÖKNING

Fel

Möjlig orsak

Åtgärd

Motorn roterar ej när startknap-

Manövreringsfel

Utför arbetsmomenten för att starta

pen trycks in

motorcykeln. ( s 25)

Urladdning av 12 V-batteriet

Ladda 12 V-batteriet.

(

s 101)

–

Kontrollera laddningsspänningen.

–

Kontrollera viloströmmen.

–

Kontrollera generatorns statorlind-

ning.

Huvudsäkringen har gått sön-

Byt huvudsäkring. ( s 102)

der

Startreläet defekt

Kontrollera startreläet.

Startmotorn defekt

Kontrollera startmotorn.

Motorn roterar, men startar inte

Snabblåskopplingen är inte

Koppla ihop snabblåskopplingen.

hopkopplad

Bränslesilen i snabblåskopp-

Byt ut bränslesilen.

(

s 115)

lingen är igensatt

Tomgångsvarvtalet felaktigt

Ställ in tomgångsvarvtalet.

justerat

(

s 112)

Tändstift nedsotat eller vått

Rengör och torka eller byt ut tändstiftet

och tändstiftskabelskon.

Tändstiftets elektrodavstånd är

Ställ in elektrodavståndet.

för stort

Specifikation

Elektrodavstånd tändstift

1,0 mm

Kortslutningskabeln i kabelhär-

Kontrollera kabelstammen. (visuell

van är skavd, avstängnings-

kontroll).

knappen defekt

Kontrollera elsystemet.

Funktionsfel i den elektroniska

Läs av felminnet med

bränsleinsprutningen

Husqvarna Motorcycles

diagnosverktyg.

Motorn kommer inte upp i varv-

Funktionsfel i den elektroniska

Läs av felminnet med

tal

bränsleinsprutningen

Husqvarna Motorcycles

diagnosverktyg.

Motorn har för lite effekt

Luftfiltret mycket smutsigt

Rengör luftfiltret och luftfilterboxen.

(

s 64)

Bränslefiltret är mycket smut-

Byt bränslefilter.

sigt

Funktionsfel i den elektroniska

Läs av felminnet med

bränsleinsprutningen

Husqvarna Motorcycles

diagnosverktyg.

Avgassystemet otätt, deforme-

Kontrollera avgassystemet med avse-

rat eller för lite glasfibergarn-

ende på skador.

fyllning i slutdämparen

Byt slutdämparens glasfibergarnstopp-

ning.

(

s 67)

Ventilernas spel för litet

Ställ in ventilspelet.

Motorn får motorstopp under

Bränslebrist

Fyll på bränsle. ( s 31)

körningen

Motorn blir ovanligt varm

För lite kylvätska i kylsystemet

Kontrollera att kylsystemet är tätt.

–

Kontrollera kylvätskenivån. ( s 106)

För svag fartvind

Stäng av motorn när motorcykeln står

stilla.

124

FELSÖKNING

Fel

Möjlig orsak

Åtgärd

Motorn blir ovanligt varm

Kylarens lameller mycket smut-

- Rengör kylarens lameller.

siga

Skumbildning i kylsystemet

- Tappa av kylvätskan.

(

s 106)

– Fyll på kylvätska.

(

s 107)

Veck i kylarslangen

- Byt ut kylarslangen.

Kontrollampan för funktionsfel

Fel i den elektroniska bränsle-

- Kontrollera kablarna med avseende på

lyser resp. blinkar

insprutningen

skador och de elektriska stickanslut-

ningarna med avseende på korrosion

och skador.

- Läs av felminnet med

Husqvarna Motorcycles

diagnosverktyg.

Hög oljeförbrukning

Veck i motoravluftningsslangen

- Dra avluftningsslangen utan veck eller

byt ut slangen.

Motoroljenivå för hög

- Kontrollera motoroljenivån. ( s 116)

Motoroljan för tunnflytande

- Byt motorolja och oljefilter, rengör olje-

(viskositet)

silen.

(

s 116)

Kolv eller cylinder sliten

- Bestäm kolvens/cylinderns monte-

ringsspel.

Urladdning av 12 V-batteriet

12 V-batteriet laddas inte

- Kontrollera laddningsspänningen.

- Kontrollera generatorns statorlind-

ning.

Oönskad elektrisk förbrukare

- Kontrollera viloströmmen.

125

BLINKKOD

Villkor för sättning av fel

Kombinationsbrytare vänster - knapparna är intryckta längre än

20 sekunder

Blinkkod kontrollampan

för funktionsfel

Kontrollampan för funktionsfel blinkar konstant

Villkor för sättning av fel

THREF - funktionsfel

Blinkkod kontrollampan

för funktionsfel

02 Kontrollampan för funktionsfel blinkar kort 2x

Villkor för sättning av fel

Varvtalsgivare för vevaxel - funktionsfel i kopplingskretsen

Blinkkod kontrollampan

för funktionsfel

06 Kontrollampan för funktionsfel blinkar kort 6x

Villkor för sättning av fel

Gasspjällspositionssensor krets A - för låg insignal

Gasspjällspositionssensor krets A - för hög insignal

Blinkkod kontrollampan

för funktionsfel

09 Kontrollampan för funktionsfel blinkar kort 9x

Villkor för sättning av fel

Insugningsrörets trycksensor - för hög insignal

Insugningsrörets trycksensor - för låg insignal

Blinkkod kontrollampan

för funktionsfel

12 Kontrollampan för funktionsfel blinkar långt 1x, kort

Villkor för sättning av fel

Temperatursensor för kylvätska - för hög insignal

Temperatursensor för kylvätska - för låg insignal

Blinkkod kontrollampan

för funktionsfel

13 Kontrollampan för funktionsfel blinkar långt 1x, kort

Villkor för sättning av fel

Temperatursensor för insugningsluft - för hög insignal

Temperatursensor för insugningsluft - för låg insignal

Blinkkod kontrollampan

för funktionsfel

15 Kontrollampan för funktionsfel blinkar långt 1x, kort

Villkor för sättning av fel

Lutningssensor - för låg insignal

Lutningssensor - avbrott/för hög insignal

Blinkkod kontrollampan

för funktionsfel

21 Kontrollampan för funktionsfel blinkar långt 2x, kort

Villkor för sättning av fel

Batterispänning - för hög ingångsspänning

Blinkkod kontrollampan

för funktionsfel

22 Kontrollampan för funktionsfel blinkar långt 2x, kort

Villkor för sättning av fel

Växelavkänningsgivare - för låg insignal

Växelavkänningsgivare - för hög insignal

Växelavkänningsgivare - funktionsfel

126

BLINKKOD

Blinkkod kontrollampan

för funktionsfel

33 Kontrollampan för funktionsfel blinkar långt 3x, kort 3x

Villkor för sättning av fel

Insprutningsventil cylinder 1 - funktionsfel i kopplingskretsen

Blinkkod kontrollampan

för funktionsfel

37 Kontrollampan för funktionsfel blinkar långt 3x, kort 7x

Villkor för sättning av fel

Tändspole - funktionsfel i kopplingskretsen

Blinkkod kontrollampan

för funktionsfel

41 Kontrollampan för funktionsfel blinkar långt 4x, kort 1x

Villkor för sättning av fel

Bränslepumpstyrning - avbrott/kortslutning mot jord

Bränslepumpstyrning - kortslutning mot plus

Blinkkod kontrollampan

för funktionsfel

65 Kontrollampan för funktionsfel blinkar långt 6x, kort 5x

Villkor för sättning av fel

EEPROM - funktionsfel

Blinkkod kontrollampan

för funktionsfel

91 Kontrollampan för funktionsfel blinkar långt 9x, kort 1x

Villkor för sättning av fel

CAN-busskommunikation - defekt

127

TEKNISK INFORMATION

22.1

Motor

Typ

1-cylinder 4-takts bensinmotor, vätskekyld

Cylindervolym

249,91 cm³

Slag

48,5 mm

Diameter

81 mm

Kompressionsförhållande

14,5:1

Tomgångsvarvtal

2 250 … 2 350 v/min

Styrning

DOHC, 4 svängarmsstyrda ventiler, drivning via styr-

kedja

Ventildiameter insugning

32,5 mm

Ventildiameter utblåsning

27,5 mm

Ventilernas spel

Inlopp vid: 20 °C

0,08 … 0,15 mm

Utlopp vid: 20 °C

0,12 … 0,19 mm

Vevaxellager

2 cylindriska rullager

Vevstakslager

Glidlager

Kolvtappslager

Lagerbussning

Kolv

Lättmetall, smidd

Kolvringar

1 kompressionsring, 1 oljering

Motorsmörjning

Cirkulationssmörjning med 2 trokoidpumpar

Primärutväxling

24:72

Koppling

Lamellkoppling i oljebad / hydraulisk manövrering

Transmission

5-växlad växellåda med klokoppling

Utväxlingsförhållande

1:ans växel
