HUSQVARNA FC 250. BRUKSANVISNING (2024) - 1
INNEHÅLLSFÖRTECKNING
INNEHÅLLSFÖRTECKNING
1
FRAMSTÄLLNINGSMEDEL
5
6.14
Fotbromspedal
19
6.15
Plug-in-stöd
19
1.1
Använda symboler
5
1.2
Format
5
7
IDRIFTTAGNING
20
2
SÄKERHETSANVISNINGAR
6
7.1
Anvisningar för första
idrifttagningen
20
2.1
Användningsdefinition - avsedd
7.2
Köra in motorn
21
användning
6
7.3
Starteffekt från litiumjonbatterier vid
2.2
Felaktig användning
6
låga temperaturer
21
2.3
Säkerhetsanvisningar
6
7.4
Förbereda fordonet på svåra
2.4
Risknivåer och symboler
6
körförhållanden
22
2.5
Varning för manipulationer
7
7.5
Förbereda fordonet inför körning i
2.6
Säker drift
7
torr sand
22
2.7
Skyddsutrustning
7
7.6
Förbereda fordonet inför körning i
2.8
Arbetsregler
8
våt sand
23
2.9
Miljö
8
7.7
Förbereda fordonet inför körning på
våta och leriga sträckor
23
2.10
Bruksanvisning
8
7.8
Förbereda fordonet för höga
3
VIKTIG INFORMATION
9
temperaturer eller långsam körning
24
7.9
Förbereda fordonet för låga
3.1
Tillverkargaranti, reklamationsrätt
9
temperaturer eller snö
24
3.2
Bränslen, vätskor, oljor och övriga
medel
9
8
KÖRANVISNING
25
3.3
Reservdelar, tillbehör
9
8.1
Kontroll- och skötselarbeten inför
3.4
Service
9
varje idrifttagning
25
3.5
Bilder
9
8.2
Starta fordonet
25
3.6
Kundtjänst
9
8.3

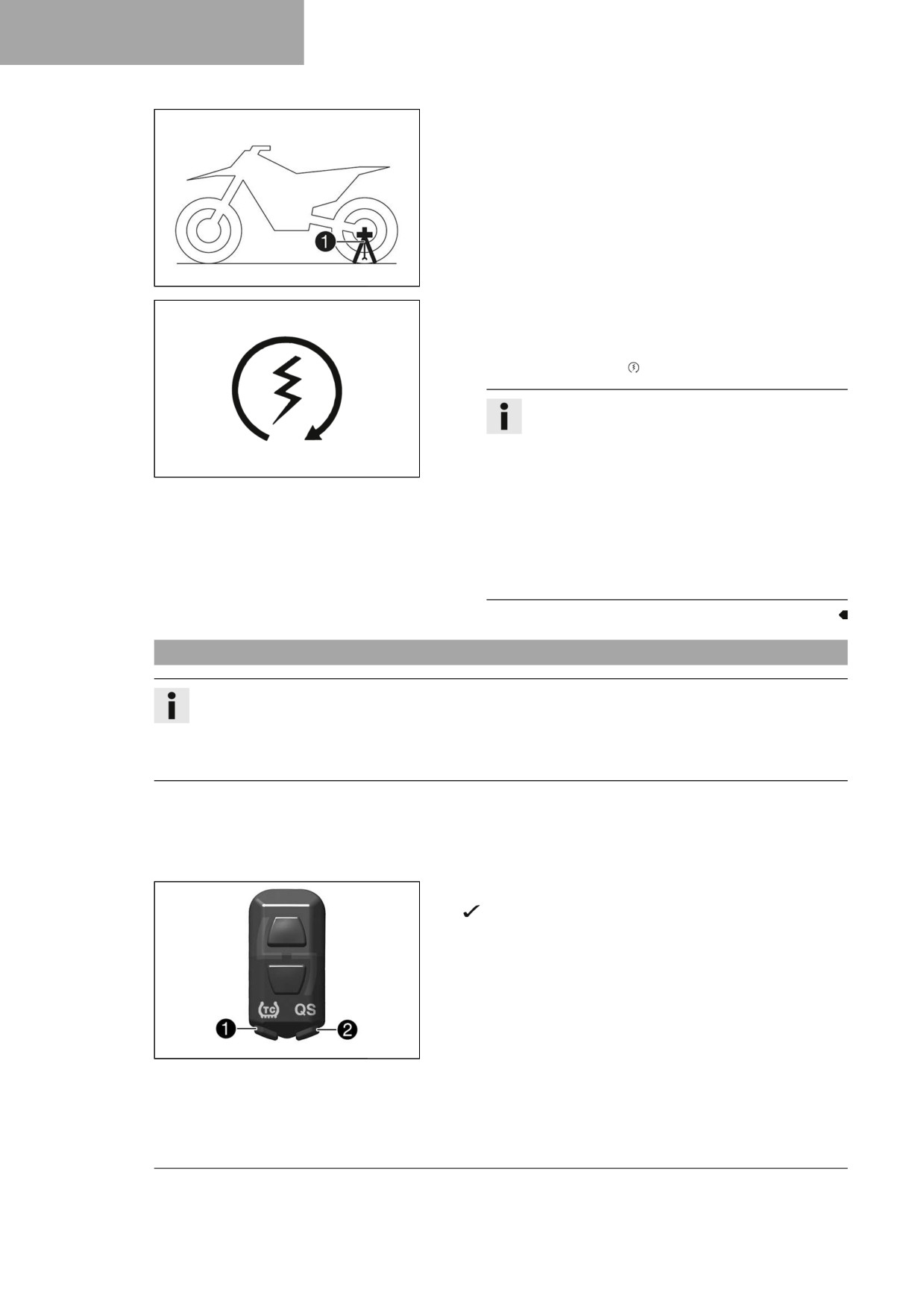

Aktivera Launch Control
26
4
FORDONSVY
10
8.4
Aktivera traktionskontroll
27
8.5
Börja köra
27
4.1

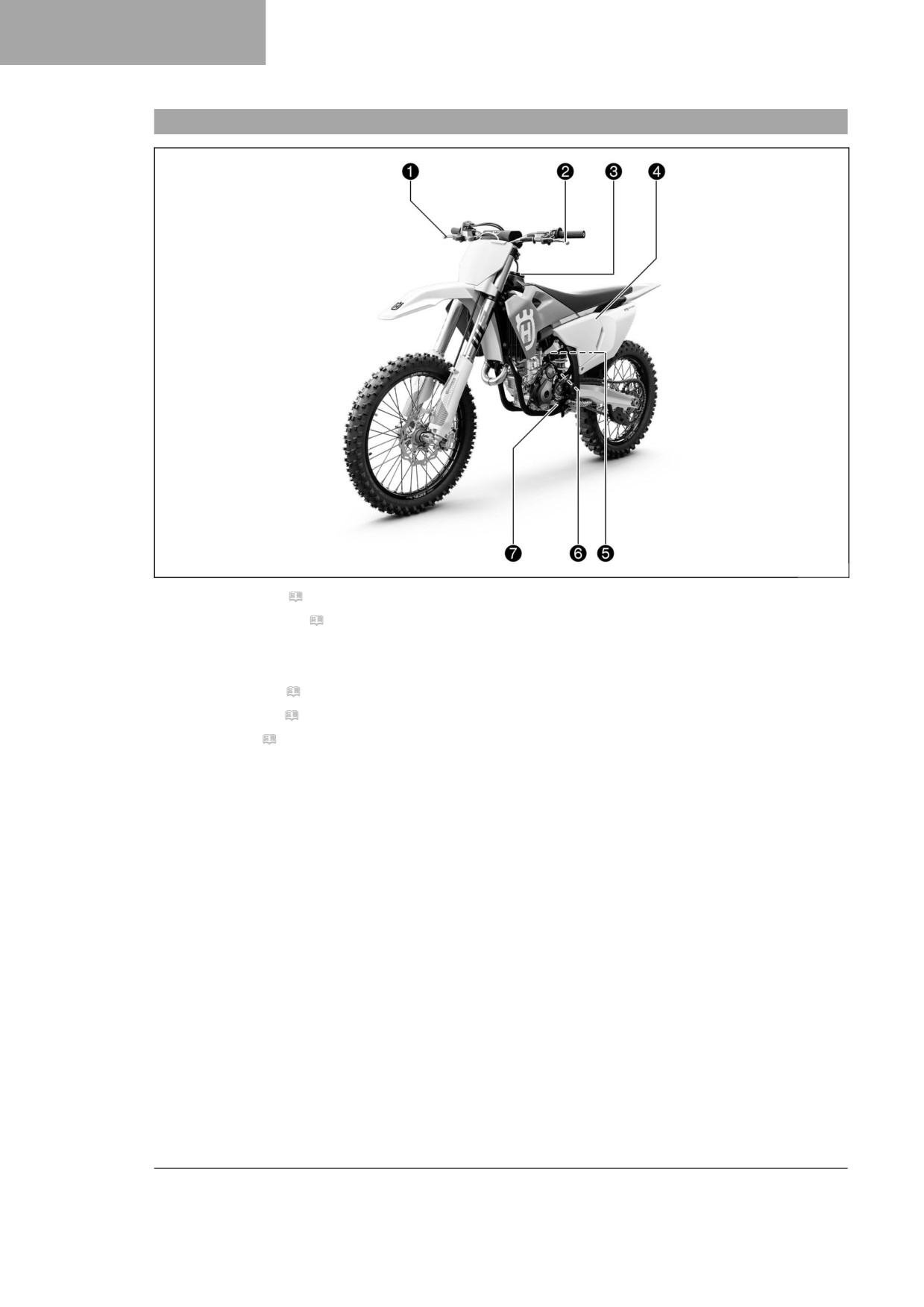

Fordon, sett framifrån, vänster sida
8.6
Quickshifter
28
(översikt)
10
8.7
Aktivera Quickshifter
28
4.2

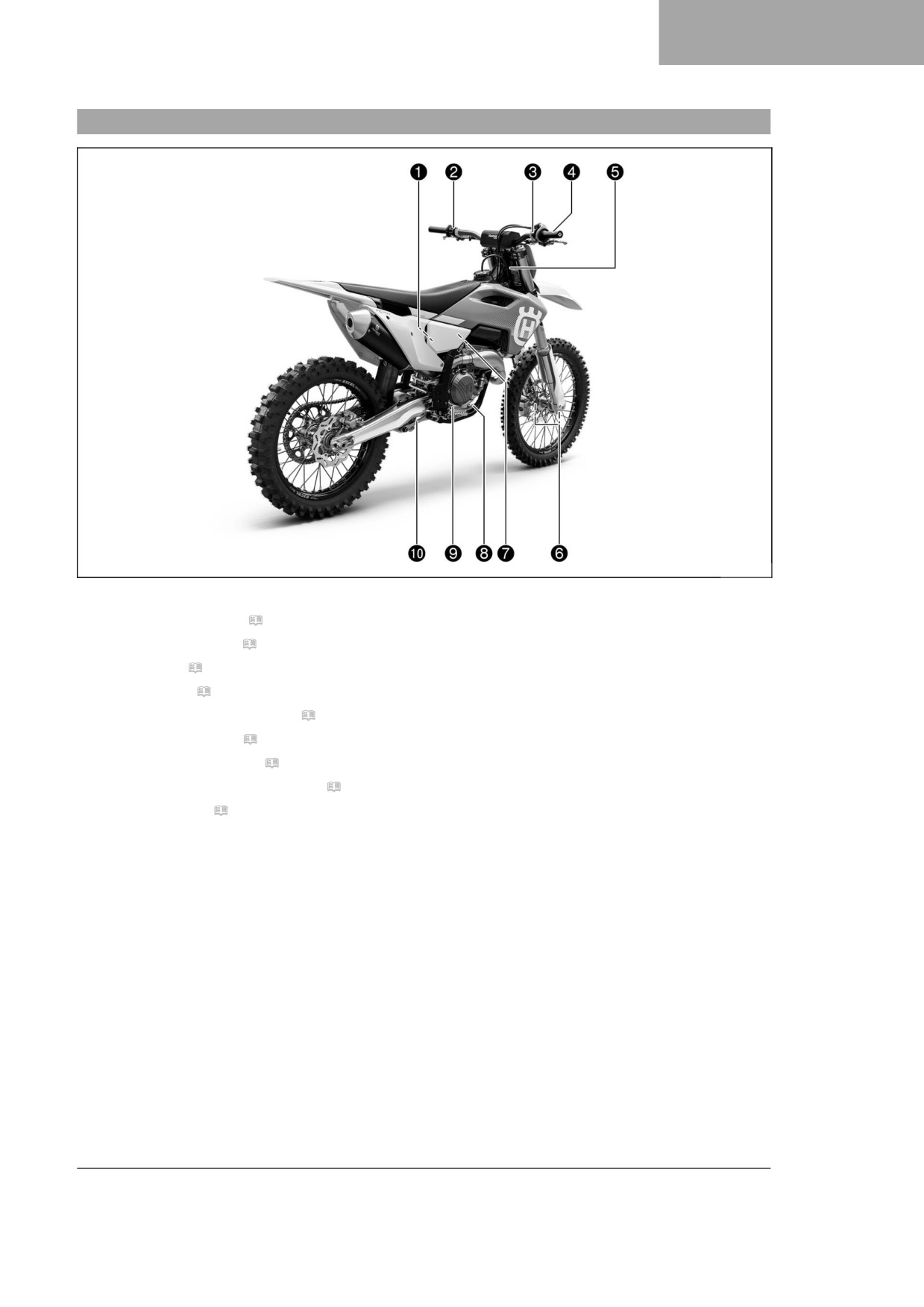

Fordon, sett bakifrån, höger sida
(översikt)
11
8.8
Växla, köra
28
8.9
Bromsa in
29
5
SERIENUMMER
12
8.10
Stanna, parkera
30
5.1
Fordonsidentifieringsnummer
12
8.11
Transport
31
5.2
Styrhuvudets etikett
12
8.12
Fylla på bränsle
31
5.3
Motornummer
12
9
SERVICESCHEMA
33
5.4
Gaffelns artikelnummer
12
5.5

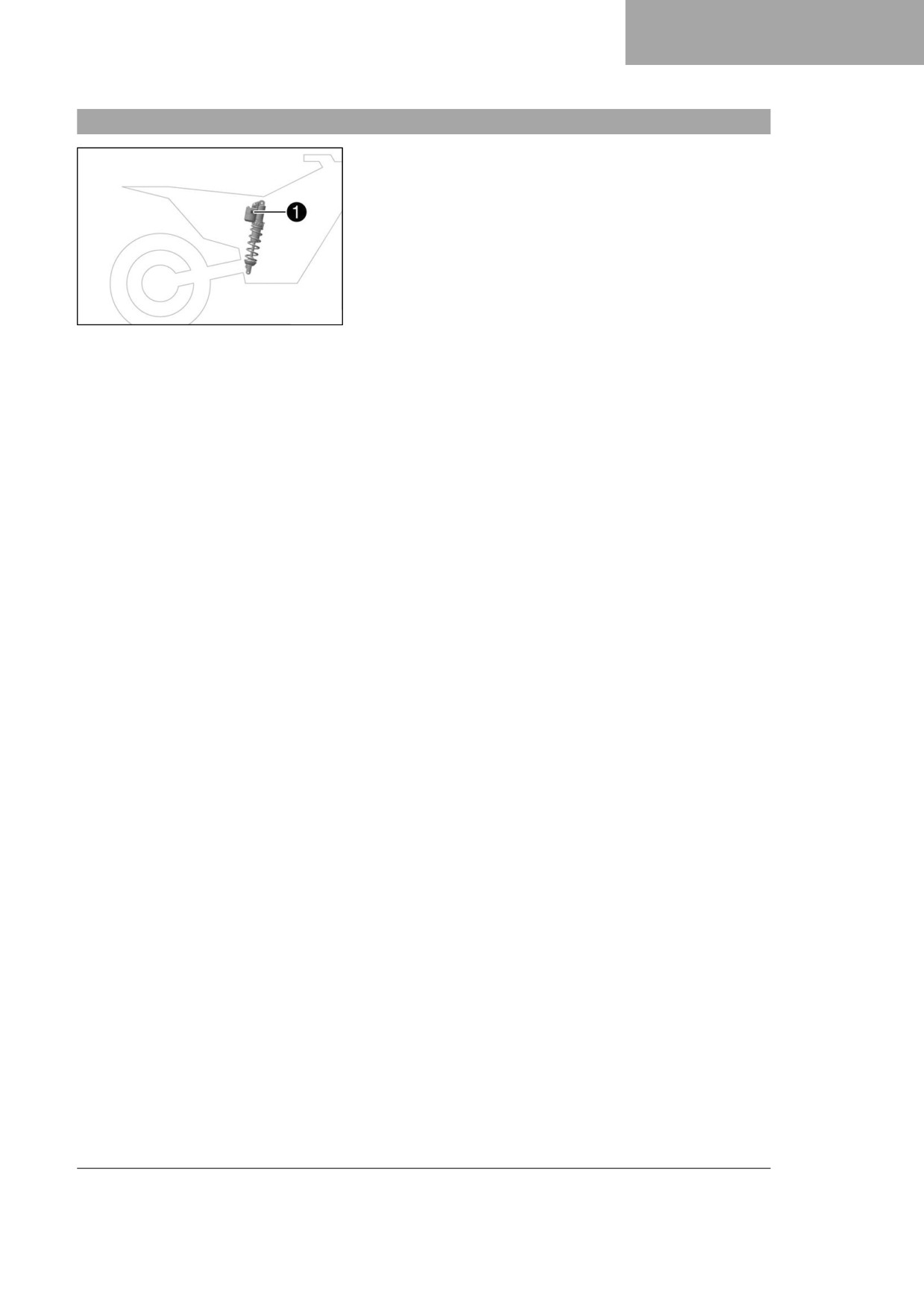

Fjäderbenets artikelnummer
13
9.1
Extra information
33
9.2
Serviceschema
33
6
REGLAGE
14
10
INSTÄLLNING AV CHASSIT
35
6.1
Kopplingshandtag
14
6.2
Bromshandtag
14
10.1

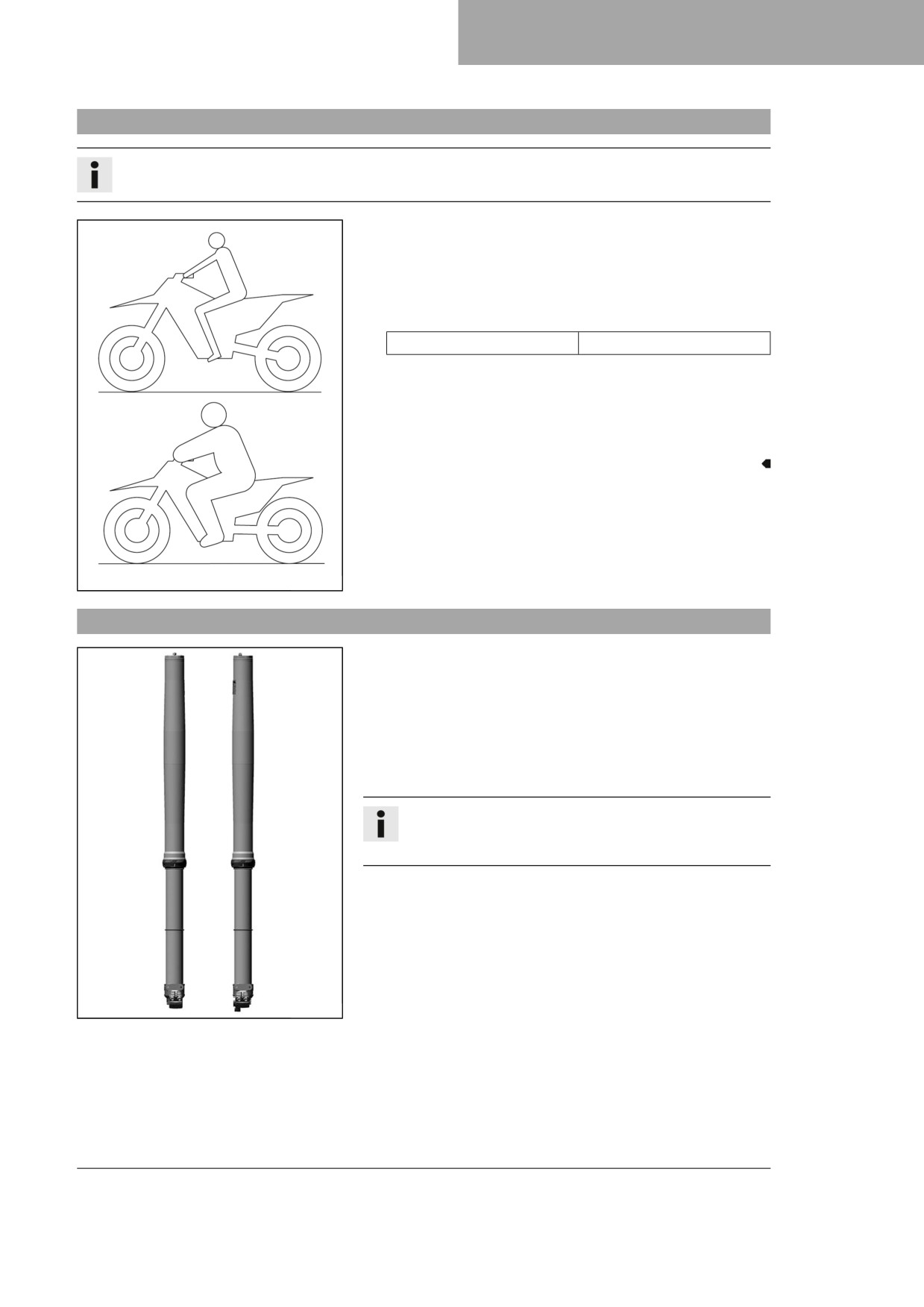

Kontrollera chassits grundinställning
i förhållande till aktuell förarvikt
35
6.3
Gashandtag
14
10.2
Luftfjädring XACT
35
6.4
Avstängningsknapp
14
10.3
Kompressionsdämpning fjäderben
36
6.5
Startknapp
15
10.4
Ställa in fjäderbenets
6.6
Kombinationsbrytare
15
kompressionsdämpning lowspeed
36
6.7
Översikt över kontrollampor
15
10.5
Ställa in fjäderbenets
6.8
Kombinationsinstrument
16
kompressionsdämpning highspeed
37
6.9
Öppna tanklocket
16
10.6
Ställa in fjäderbenets
6.10
Stänga tanklocket
17
returdämpning
37
6.11
Kallstartknapp
17
10.7

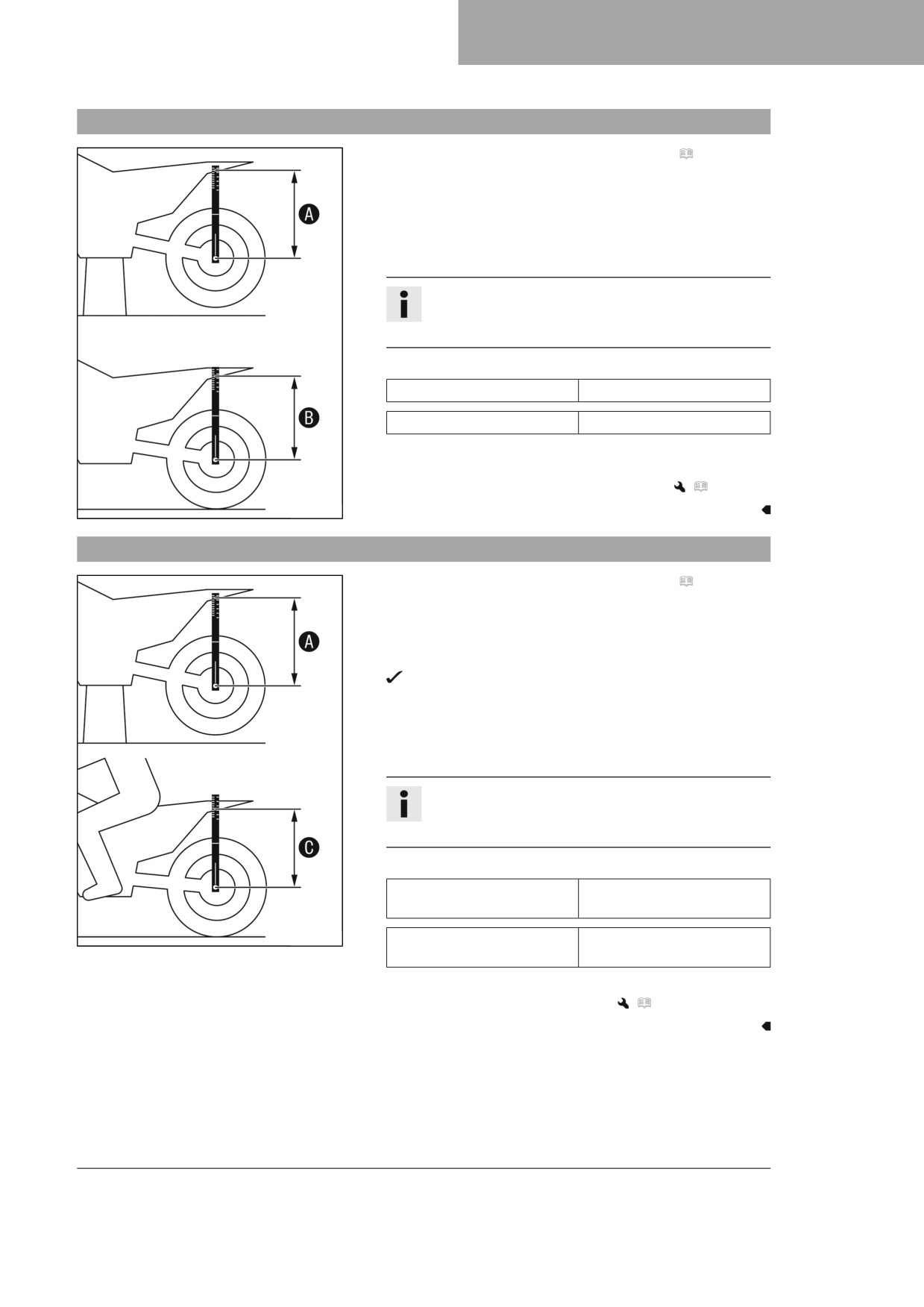

Bestämma måttet för det avlastade
6.12
Tomgångsvarvtal-regleringsskruv
18
bakhjulet
38
6.13
Växelspak
18
2
INNEHÅLLSFÖRTECKNING
10.8
Kontrollera fjäderbenets statiska
11.33
Montera slutdämpare
67
häng
39
11.34
Byta slutdämparens
10.9
Kontrollera fjäderbenets häng under
glasfibergarnstoppning
67
körning
39
11.35
Demontera bränsletanken
68
10.10

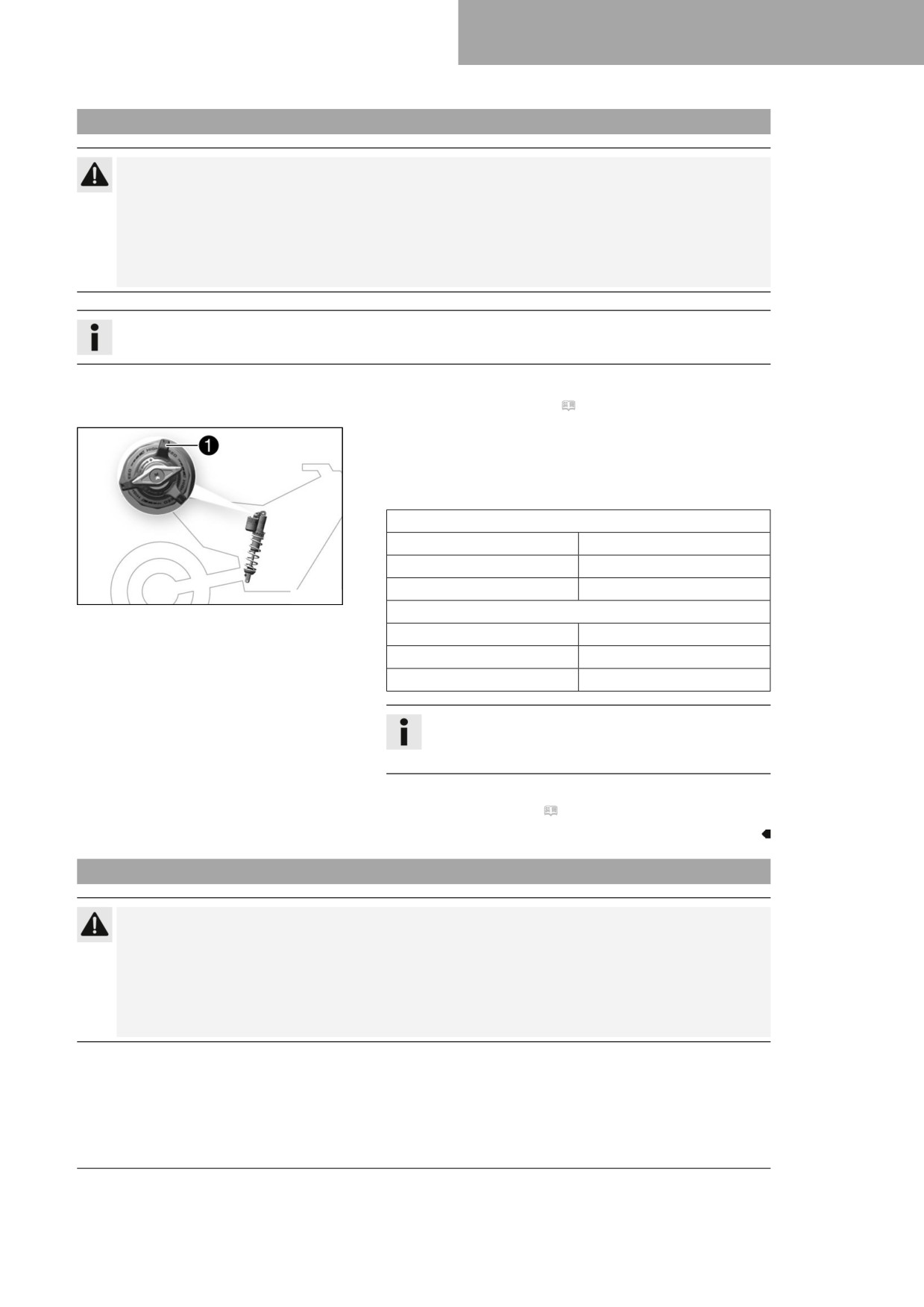

Ställa in fjäderbenets
11.36
Montera bränsletanken
70
fjäderförspänning
40
11.37
Kontrollera kedjans nedsmutsning
71
10.11
Ställa in hänget under körning
41
11.38
Rengöra kedjan
71
10.12
Kontrollera gaffelns
11.39
Kontrollera kedjespänning
72
grundinställning
42
11.40
Ställa in kedjespänningen
73
10.13
Ställa in gaffellufttryck
42
11.41
Kontrollera kedja, bakdrev, framdrev
10.14
Ställa in gaffelns
och kedjestyrare
74
kompressionsdämpning
43
11.42
Kontrollera ramen
76
10.15
Ställa in gaffelns returdämpning
44
11.43
Kontrollera svingen
76
10.16

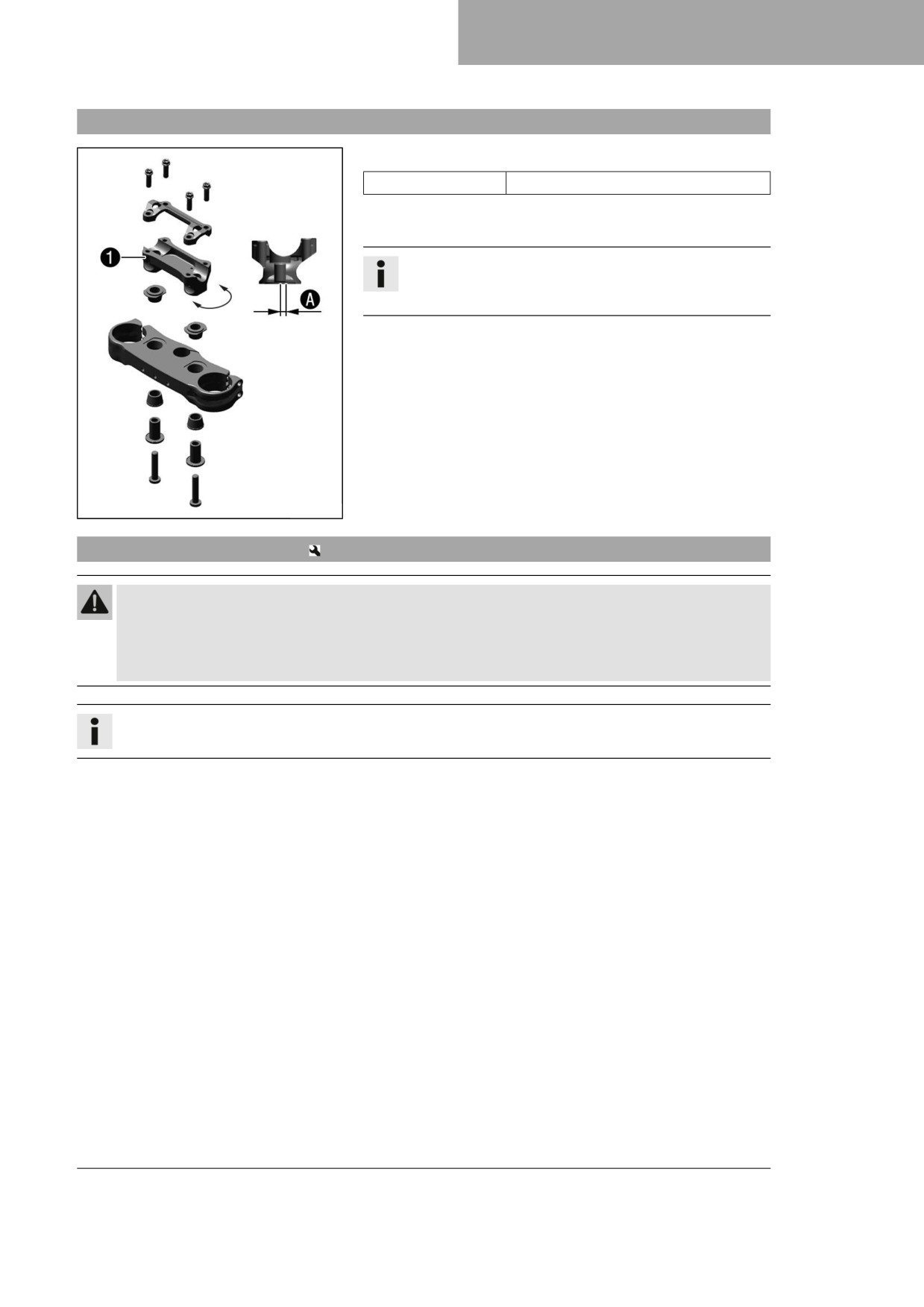

Styrets läge
45
11.44
Kontrollera gasvajerns dragning
76
10.17
Ställa in styrets läge
45
11.45
Kontrollera gummihandtagen
77
11
SERVICEARBETEN CHASSI
48
11.46
Programmera Quickshifter
78
11.47
Ställa in kopplingshandtagets
11.1
Lyfta motorcykeln med mc-lyft
48
utgångsläge
78
11.2
Ta bort motorcykeln från mc-lyften
48
11.48
Kontrollera/åtgärda
11.3
Avlufta gaffelben
49
hydraulkopplingens vätskenivå
78
11.4
Rengöra gaffelbenens
11.49
Byta vätska i hydraulkopplingen
79
dammtätningar
49

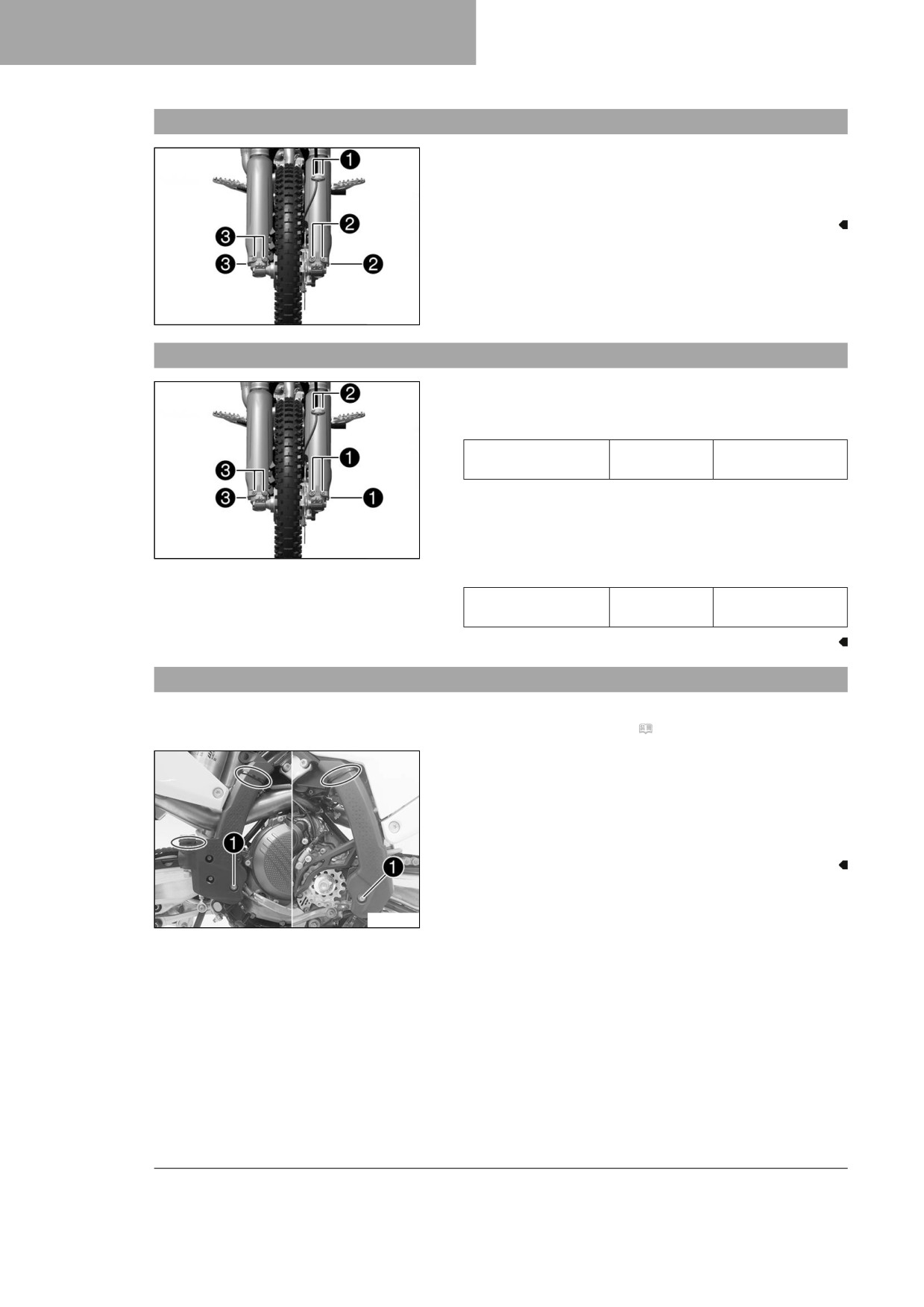

11.5
Demontera gaffelskyddet
50
12
BROMSSYSTEM
81
11.6
Montera gaffelskyddet
50
12.1
Kontrollera bromshandtagets spel
81
11.7
Demontera ramskydd
50
12.2
Ställa in bromshandtagets
11.8
Montera ramskydd
51
utgångsläge
81
11.9
Demontera gaffelbenen
51
12.3
Kontrollera bromsskivorna
81
11.10
Montera gaffelbenen
51
12.4
Kontrollera bromsvätskenivån i
11.11
Demontera den nedre
frambromsen
82
gaffelkronan
52
12.5
Fylla på frambromsens
11.12
Montera den nedre gaffelkronan
53
bromsvätska
83
11.13
Kontrollera spelet i styrhuvudets
12.6
Kontrollera frambromsens
lager
55
bromsbelägg och
11.14
Ställa in spelet i styrhuvudets
bromsbeläggsskydd
84
lager
56
12.7
Byta frambromsens bromsbelägg ...
85
11.15
Smörja styrhuvudets lager
56
12.8
Kontrollera fotbromspedalens spel
87
11.16
Demontera startnummerskylten
57
12.9
Ställa in fotbromspedalens
11.17
Montera startnummerskylten
57
utgångsläge
87
11.18
Demontera skärmen fram
57
12.10
Kontrollera bromsvätskenivån i
bakbromsen
88
11.19
Montera skärmen fram
58
12.11
Fylla på bromsvätska för
11.20
Demontera fjäderbenet
58
bakbromsen
89
11.21
Montera fjäderbenet
59
12.12
Kontrollera bakbromsens
11.22
Ta bort sadeln
61
bromsbelägg och
11.23
Montera sadeln
61
bromsbeläggsskydd
90
11.24
Demontera luftfilterboxens skydd
62
12.13
Byta bakbromsens bromsbelägg
90
11.25
Montera luftfilterboxens skydd
63
13
HJUL, DÄCK
93
11.26
Demontera luftfiltret
64
11.27
Rengöra luftfiltret och
13.1
Demontera framhjulet
93
luftfilterboxen
64
13.2
Montera framhjulet
94
11.28
Montera luftfiltret
65
13.3
Demontera bakhjulet
94
11.29
Haka fast luftfilterboxens skydd
66
13.4
Montera bakhjulet
95
11.30
Demontera höger sidolock
66
13.5
Kontrollera däckens skick
97
11.31
Montera höger sidolock
66
13.6
Kontrollera däcktrycket
97
11.32
Demontera slutdämpare
67
3
INNEHÅLLSFÖRTECKNING
13.7
Kontrollera ekrarnas spänning
98
22.3.2
Kylvätska
131
22.3.3
Bränsle
131
14
ELSYSTEM
99
22.4
Chassi
131
14.1
Demontera 12 V-batteri
99
22.5
Elsystem
132
14.2
Montera 12 V-batteri
100
22.6
Däck
132
14.3
Ladda 12 V-batteriet
101
22.7
Gaffel
132
14.4
Byta huvudsäkring
102
22.7.1
FC 250 EU
132
14.5
Byta säkring för bränslepump
103
22.7.2
FC 250 US
133
14.6
Diagnoskontakt
104
22.8
Fjäderben
133
22.8.1
FC 250 EU
133
15
KYLSYSTEM
105
22.8.2
FC 250 US
134
15.1
Kylsystem
105
22.9
Åtdragningsmoment chassi
135
15.2
Kontrollera frostskyddet och
kylvätskenivån
105
23
BRÄNSLEN, VÄTSKOR OCH OLJOR
138
15.3
Kontrollera kylvätskenivån
106
24
ÖVRIGA MEDEL
140
15.4
Tappa av kylvätska
106
25
STANDARDER
142
15.5
Fylla på kylvätska
107
15.6
Byta kylvätska
108
26
FACKORDSFÖRTECKNING
143
16
INSTÄLLNING AV MOTORN
109
27
LISTA MED FÖRKORTNINGAR
144
16.1
Kontrollera gasvajerns spel
109
28
LISTA MED SYMBOLER
145
16.2
Ställa in gasvajerns spel
109
28.1
Gula och orange symboler
145
16.3
Ställa in gasresponsens
28.2
Gröna och blåa symboler
145
egenskaper
110
16.4
Ändra mapping
112
INDEXFÖRTECKNING
146
16.5
Ställa in tomgångsvarvtal
112
16.6
Programmera gasspjälläge
113
16.7
Kontrollera växelspakens
utgångsläge
114
16.8
Ställa in växelspakens
utgångsläge
114
17
SERVICEARBETEN PÅ MOTORN
115
17.1
Byta bränslesil
115
17.2
Kontrollera motoroljenivån
116
17.3
Byta motorolja och oljefilter,
rengöra oljesilen
116
17.4
Fylla på motorolja
119
18
RENGÖRING, SKÖTSEL
120
18.1
Rengöra motorcykeln
120
19
FÖRVARING
122
19.1
Förvaring
122
19.2
Idrifttagande efter förvaring
123
20
FELSÖKNING
124
21
BLINKKOD
126
22
TEKNISK INFORMATION
128
22.1
Motor
128
22.2
Åtdragningsmoment motor
129
22.3
Volymer
131
22.3.1
Motorolja
131
4
FRAMSTÄLLNINGSMEDEL
1
1.1
Använda symboler
Nedan förklaras hur några av symbolerna används.
Betecknar en väntad reaktion (t.ex. ett arbetssteg eller en funktion).
Betecknar en oväntad reaktion (t.ex. ett arbetssteg eller en funktion).
Visas för arbeten som kräver fackkunskaper och teknisk förståelse. För din egen säkerhet,
överlåt dessa arbeten till en auktoriserad Husqvarna Motorcycles-verkstad! Där servas din
motorcykel på bästa sätt av utbildad personal med specialverktyg.
Betecknar en sidhänvisning (mer information finns att läsa på den sidan).
Betecknar en upplysning som innehåller närmare information eller tips.
Betecknar resultatet av ett testmoment.
Betecknar en spänningsmätning.
Betecknar en strömmätning.
Betecknar att arbetsuppgiften inklusive eventuella efterarbeten har slutförts.
1.2
Format
Nedan beskrivs de typsnittsformat som används i bruksanvisningen.
Egennamn
Betecknar ett egennamn.
Namn®
Betecknar ett registrerat namn.
Varumärke™
Betecknar ett varumärke.
Understrukna begrepp
Hänvisar till tekniska detaljer om fordonet eller facktermer som förklaras i
facktermsförteckningen.
5
2
SÄKERHETSANVISNINGAR
2.1
Användningsdefinition - avsedd användning
Det här fordonet är utformat och konstruerat för normala påfrestningar vid vanlig tävlingskörning. Det här fordo-
net uppfyller de högsta internationella motorsportförbundens aktuella regler och kategorier.
Info
Det här fordonet får bara användas på avspärrade vägar som inte räknas som allmän väg.
2.2
Felaktig användning
Använd fordonet endast på avsett vis.
Vid icke ändamålsenlig användning av fordonet föreligger risk för person, material- och miljöskador.
All typ av användning av fordonet som inte motsvarar ändamålsenlig användning och användningsdefinitionen,
klassas som felaktig användning.
Felaktig användning innefattar dessutom användning av drivmedel och tillsatsmedel som inte uppfyller kraven
för den aktuella användningen.
2.3
Säkerhetsanvisningar
För säker hantering av den beskrivna produkten måste några säkerhetsanvisningar observeras. Läs därför ige-
nom denna anvisning och alla ytterligare anvisningar i leveransen noggrant. Säkerhetsanvisningarna är tydligt
utmärkta i texten och det finns länkar till de berörda avsnitten.
Info
På den beskrivna produkten finns olika informations- och varningsdekaler fastsatta på väl synliga ställen.
Ta inte bort några informations- eller varningsdekaler. Om dessa saknas kan du själv eller andra perso-
ner missa faror och skada sig på grund av detta.
2.4
Risknivåer och symboler
Fara
Informerar om en fara som omedelbart och med säkerhet leder till dödsolyckor eller bestående skador
om inte nödvändiga åtgärder vidtas.
Varning
Informerar om en fara som sannolikt leder till dödsolyckor eller svåra skador om inte nödvändiga åtgär-
der vidtas.
Se upp
Informerar om en fara som eventuellt kan leda till lättare skador om inte nödvändiga åtgärder vidtas.
Obs!
Informerar om en fara som leder till avsevärda skador på maskiner och material om inte nödvändiga åtgärder
vidtas.
Obs!
Informerar om en fara som leder till skador på miljön om inte nödvändiga åtgärder vidtas.
6
SÄKERHETSANVISNINGAR
2
2.5
Varning för manipulationer
Det är förbjudet att göra ändringar på ljuddämpande komponenter. Det är förbjudet enligt lag att vidta följande
åtgärder eller att ändra till något av nedanstående tillstånd:
1
Borttagning eller upphävande av funktionen av ljuddämpande utrustning eller komponenter på ett nytt fordon
innan det säljs eller levereras till kunden eller under fordonets bruksperiod för andra ändamål än för service,
reparation eller byte samt
2
användning av fordonet efter att sådan utrustning eller komponent har tagits bort eller tagits ur funktion.
Exempel på olaglig manipulation:
1
Borttagning eller borrning av hål i slutdämpare, stötplåtar, grenrör eller andra avgasledande komponenter.
2
Borttagning eller borrning av hål i delar av insugningssystemet.
3
Användning i felaktigt underhållsskick.
4
Att byta rörliga delar på fordonet eller delar av avgassystemet eller insugningssystemet mot delar som inte
godkänts av tillverkaren.
2.6
Säker drift
Fara
Risk för olyckor En oskicklig förare utgör en risk för sig själv och andra.
- Använd inte fordonet om din trafikskicklighet har påverkats av alkohol, droger eller läkemedel.
- Använd inte fordonet om din fysiska eller psykiska kapacitet är otillräcklig.
Fara
Risk för förgiftning Avgaser är giftiga och kan leda till medvetslöshet och dödsfall.
- Säkerställ alltid tillfredsställande ventilation när motorn är igång.
- Använd en lämplig avgasutsugning när du ska starta eller köra motorn i ett slutet utrymme.
Varning
Risk för brännskador Vissa fordonsdelar blir varma när fordonet är i drift.
- Vidrör inga delar som avgassystem, kylare, motor, stötdämpare eller bromssystem innan de svalnat
av.
- Låt fordonsdelarna svalna innan arbetet påbörjas.
Fordonet får endast användas i tekniskt felfritt skick och för avsedd användning samt med hänsyn till säkerhet
och miljö.
Fordonet får endast användas av personer med rätt kunskaper.
Fel som kan äventyra säkerheten ska omedelbart åtgärdas i en auktoriserad Husqvarna Motorcycles-verkstad.
Observera de informations- och varningsdekaler som sitter på fordonet.
2.7
Skyddsutrustning
Varning
Risk för personskador Att köra utan eller med bristfällig skyddsutrustning innebär en ökad säkerhets-
risk.
- Bär lämplig skyddsutrustning som hjälm, stövlar, handskar samt byxor och jacka med skydd vid all
körning.
- Använd alltid skyddsutrustning i felfritt skick som uppfyller de lagstadgade kraven.
För din egen säkerhets skull rekommenderar Husqvarna Motorcycles att skyddsutrustning alltid ska användas
vid körning.
7
2
SÄKERHETSANVISNINGAR
2.8
Arbetsregler
Om inget annat anges måste man alltid slå av tändningen vid alla arbeten (modeller med tändningslås, modeller
med trådlös nyckel) eller så måste motorn stå still (modeller utan tändningslås eller trådlös nyckel).
Vissa arbeten kräver specialverktyg. Dessa följer inte med fordonet, men kan beställas med hjälp av de nummer
som står inom parentes. Exempel: lagerurdragare (15112017000)
Såvida inget annat anges gäller normala villkor för alla arbeten och beskrivningar.
Omgivningstemperatur
20 °C
Omgivningslufttryck
1 013 mbar
Relativ luftfuktighet
60 ± 5 %
Delar som inte kan återanvändas (t.ex. självlåsande skruvar och muttrar, expanderskruvar, tätningar, tätnings-
ringar, o-ringar, sprintar, låsbleck) ska bytas ut mot nya delar vid hopmonteringen.
För vissa skruvar krävs skruvlåsning (t.ex. Loctite®). Följ tillverkarens specifika instruktioner vid användningen.
Om en ny del redan är försedd med skruvlåsning (t.ex. Precote®) ska inget ytterligare skruvlåsningsmedel stry-
kas på.
Rengör och kontrollera delar som återanvänds efter isärtagningen så att de inte är skadade eller slitna. Skadade
eller slitna delar ska ersättas med nya.
Efter reparations- och servicearbeten ska fordonets driftsäkerhet säkerställas.
2.9
Miljö
Genom ansvarsfullt bruk av motorcykeln kan man förhindra att problem och konflikter uppstår. För att säkerställa
motorcyklismens framtid ska man alltid förvissa sig om att man använder motorcykeln lagligt, visar miljömedve-
tande och respekterar andra människors rättigheter.
Vid återvinning och hantering av spillolja, reservdelar och övriga drivmedel och tillsatsmedel ska gällande lagar
och bestämmelser i aktuellt land alltid följas.
Eftersom motorcyklar inte berörs av EU-direktivet för skrotning av fordon finns det inga lagar som reglerar hur
skrotningen av motorcyklar ska gå till. Din auktoriserade Husqvarna Motorcycles-återförsäljare hjälper gärna till.
2.10
Bruksanvisning
Läs denna bruksanvisning noggrant och fullständigt innan den första turen med motorcykeln görs.
Bruksanvisningen innehåller mycket information och många tips som underlättar vid körning, hantering och
service. Endast genom att läsa bruksanvisningen vet du hur du bäst kan ställa in fordonet efter dina behov och
hur du kan skydda dig mot skador.
Tips
Spara bruksanvisningen på din egen dator eller telefon så att du när som helst eller vid behov har möjlig-
het att läsa den.
Om du vill veta mer om fordonet eller om du har frågor om bruksanvisningen, är du välkommen att kontakta en
auktoriserad Husqvarna Motorcycles-återförsäljare.
Bruksanvisningen är en viktig del av fordonet. Vid försäljning måste den nye ägaren ladda ner bruksanvisningen
igen.
Bruksanvisningen kan laddas ner flera gånger via QR-koden eller länken på leveransdokumentet.
Bruksanvisningen finns tillgänglig för nedladdning hos din auktoriserade Husqvarna Motorcycles-återförsäljare
och på Husqvarna Motorcycles-webbsidan. Du kan också beställa en bruksanvisning i pappersformat via din
auktoriserade Husqvarna Motorcycles-återförsäljare.
Internationell Husqvarna Motorcycles-webbsida: www.husqvarna-motorcycles.com
8
VIKTIG INFORMATION
3
3.1
Tillverkargaranti, reklamationsrätt
Arbetena i serviceschemat ska utföras på en auktoriserad Husqvarna Motorcycles-verkstad och kvitteras i
Husqvarna Motorcycles Dealer.net eftersom all garanti annars upphör att gälla. Skador och följdskador som
beror på manipulation eller ombyggnad av fordonet omfattas inte av tillverkargarantin.
3.2
Bränslen, vätskor, oljor och övriga medel
Obs!
Risker för miljön Icke fackmässig hantering av bränsle innebär risk för miljöskador.
- Låt inte bränslet hamna i grundvattnet, marken eller avloppssystemet.
Använd bränslen, vätskor, oljor och övriga medel enligt bruksanvisningen och specifikationen.
3.3
Reservdelar, tillbehör
För din egen säkerhets skull: Använd alltid sådana reservdelar och tillbehör som har godkänts eller rekommen-
deras av Husqvarna Motorcycles. Låt en auktoriserad Husqvarna Motorcycles-verkstad montera reservdelar och
tillbehör. Husqvarna Motorcycles ansvarar inte för andra produkter eller för skador som uppstår p.g.a. att andra
produkter används.
Artikelnumren för vissa reservdelar och tillbehör står angivna inom parentes vid respektive beskrivning. Kontakta
din auktoriserade Husqvarna Motorcycles-återförsäljare för mer information.
Det aktuella tekniska Husqvarna Motorcycles-tillbehöret för ditt fordon hittar du hos din auktoriserade
Husqvarna Motorcycles-återförsäljare och på Husqvarna Motorcycles webbsida.
Internationell Husqvarna Motorcycles-webbsida: www.husqvarna-motorcycles.com
3.4
Service
För att fordonet ska fungera felfritt och för att undvika ökat slitage ska anvisningarna i bruksanvisningen angå-
ende service, skötsel samt anpassning av motor och chassi följas. Felaktig inställning av chassit kan leda till
skador och brott på chassits komponenter.
Om fordonet används under svåra förhållanden, t.ex. i sand, på våta, dammiga eller leriga sträckor eller i ter-
räng, kan det leda till att vissa komponenter utsätts för ökat slitage. Detta gäller främst drivlinan, bromssystemet,
luftfiltret och fjädringen. Därför kan man behöva kontrollera och ev. byta ut dessa delar redan innan underhållsin-
tervallet har gått ut.
De föreskrivna inkörningstiderna samt serviceintervallen måste iakttas. Detta förlänger din motorcykels livslängd.
Vid körsträcke- och tidsintervall gäller det intervall som uppnås först.
3.5
Bilder
Bilderna i denna instruktion visar i vissa fall fordon med specialutrustning.
För att förtydliga beskrivningen och förklaringen kan vissa delar vara demonterade eller saknas på bilden. Det är
inte alltid nödvändigt att demontera delen för att kunna följa beskrivningen. Följ anvisningarna i texten.
3.6
Kundtjänst
Om du har frågor om ditt fordon eller om Husqvarna Motorcycles hjälper din auktoriserade
Husqvarna Motorcycles-återförsäljare gärna till.
En lista över auktoriserade Husqvarna Motorcycles-återförsäljare finns på Husqvarna Motorcycles webbsida.
Internationell Husqvarna Motorcycles-webbsida: www.husqvarna-motorcycles.com
9
4
FORDONSVY
4.1
Fordon, sett framifrån, vänster sida (översikt)
T04406-10
1 Bromshandtag(s14)
2 Kopplingshandtag(s14)
3 Tanklock
4 Luftfilterboxensskydd
5 Kallstartknapp(s17)
6 Motornummer(s12)
7 Växelspak(s18)
10
FORDONSVY
4
4.2
Fordon, sett bakifrån, höger sida (översikt)
T04407-10
1 Fjäderben,inställningavkompressionsdämpning
2 Kombinationsbrytare(s15)
3 Avstängningsknapp(s14)
3 Startknapp(s15)
4 Gashandtag(s14)
5 Fordonsidentifieringsnummer(s12)
5 Styrhuvudetsetikett(s12)
6 Gaffelnsartikelnummer(s12)
7 Tomgångsvarvtal-regleringsskruv(s18)
8 Fotbromspedal(s19)
9 Synglasförmotorolja
bk Fjäderben,inställningavreturdämpning
11
5
SERIENUMMER
5.1

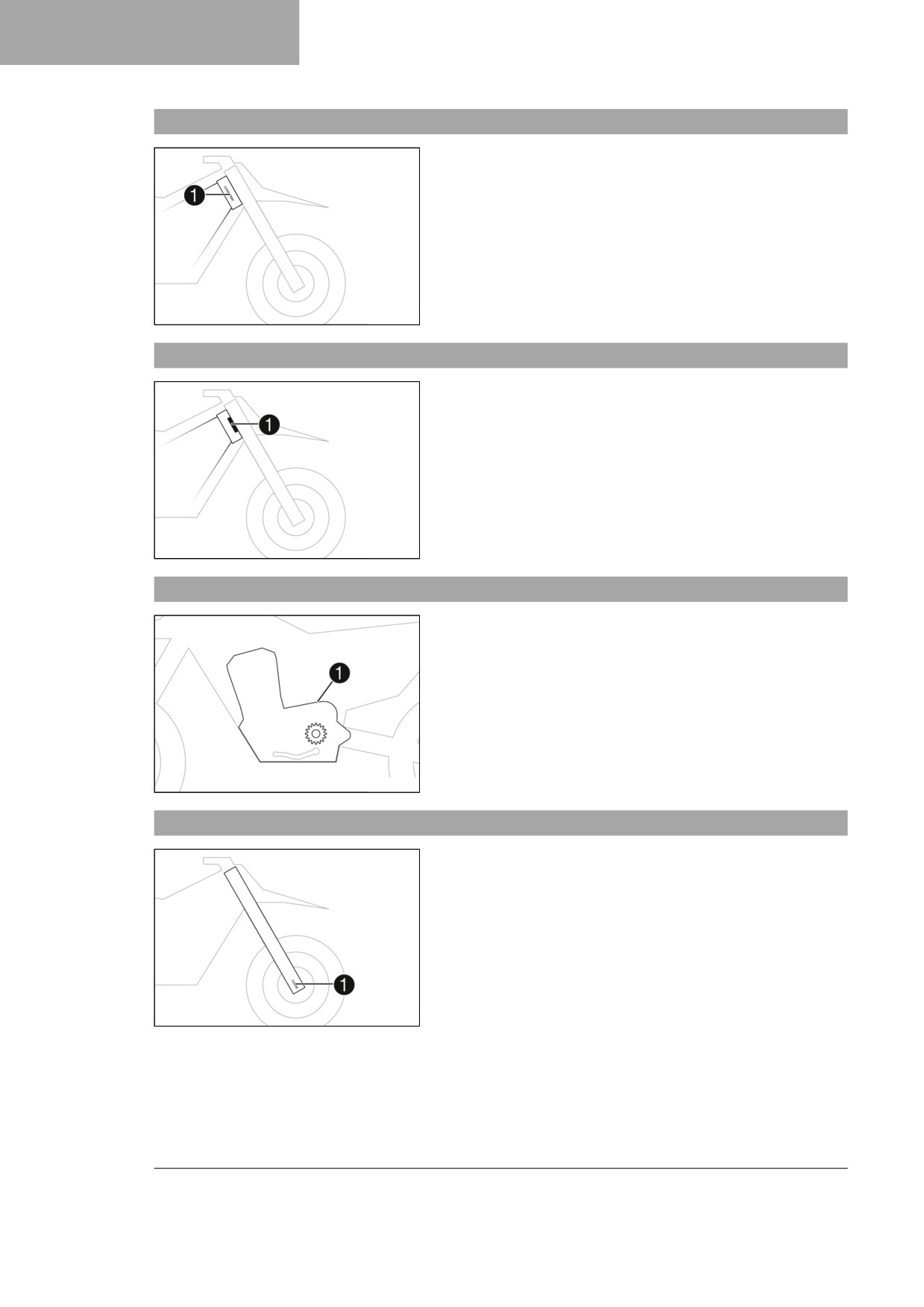

Fordonsidentifieringsnummer
Fordonsidentifieringsnumret 1 är instansat på styrhuvudets
högra sida.
401945-10
5.2
Styrhuvudets etikett
Styrhuvudets etikett 1 sitter framtill på styrhuvudet.
401946-10
5.3
Motornummer
Motornumret 1 är instansat på vänster sida av motorn över
framdrevet.
H01047-10
5.4
Gaffelns artikelnummer
Gaffelns artikelnummer 1 är instansat på axelklämmans insida.
401947-10
12
SERIENUMMER
5
5.5
Fjäderbenets artikelnummer
Fjäderbenets artikelnummer 1 är instansat på fjäderbenets
överdel.
F03756-10
13
6
REGLAGE
6.1
Kopplingshandtag
Kopplingshandtaget 1 sitter till vänster på styret.
Kopplingen manövreras hydrauliskt och efterjusteras automatiskt.
F03647-10
6.2
Bromshandtag
Bromshandtaget 1 sitter till höger på styret.
Med bromshandtaget manövreras frambromsen.
J00077-10
6.3
Gashandtag
Gashandtaget 1 sitter till höger på styret.
J00076-10
6.4
Avstängningsknapp
Avstängningsknappen 1 sitter till höger på styret.
Möjliga tillstånd
•
Avstängningsknapp i utgångsläget - I detta läge är tänd-
kretsen sluten och motorn kan startas.
•
Avstängningsknapp intryckt - I detta läge är tändkret-
sen bruten. Om motorn är igång stängs den av, om den är
avstängd går den inte att starta.
F03650-11
14
REGLAGE
6
6.5

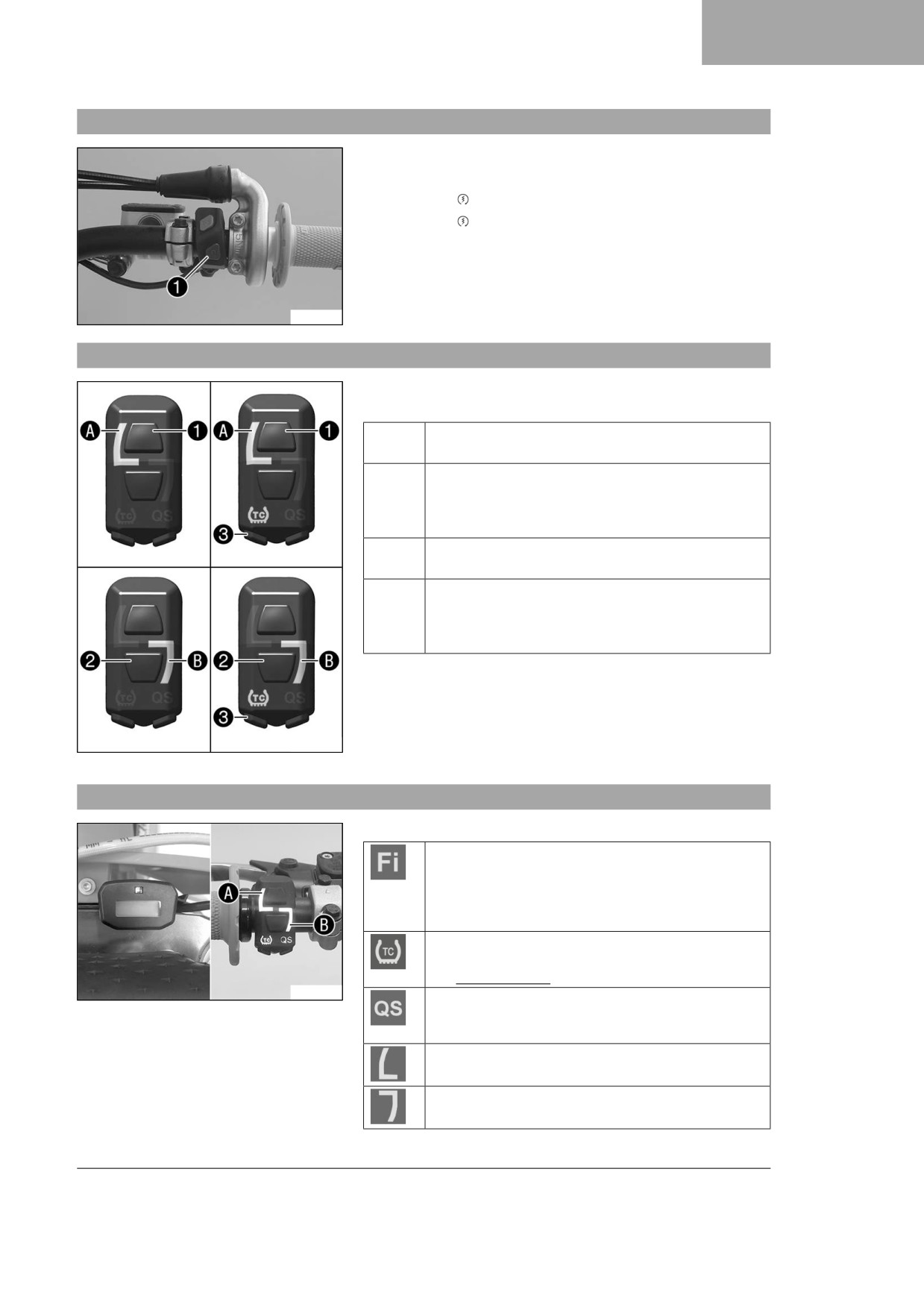

Startknapp
Startknappen 1 sitter till höger på styret.
Möjliga tillstånd
•
Startknapp i utgångsläget
•
Startknapp intryckt - I detta läge aktiveras startmotorn.
F03650-10
6.6
Kombinationsbrytare
Kombinationsbrytaren sitter till vänster på styret.
Möjliga tillstånd
1
STANDARD - När kontrollampan A är tänd är
STANDARD-mappingen aktiverad.
1 TC
STANDARD med TC - När kontrollampan A
lyser och TC-kontrollampan är tänd är
STANDARD-mapping aktiverad med
traktionskontrollen.
2
ADVANCED - När kontrollampan B är tänd är
ADVANCED-mappingen aktiverad.
2 TC
ADVANCED med TC - När kontrollampan B
lyser och TC-kontrollampan är tänd är
ADVANCED-mapping aktiverad med
traktionskontrollen.
Med knappen 1 och knappen 2 på kombinationsbrytaren kan
du ändra motorkarakteristiken.
Med TC-knapen 3 på kombinationsbrytaren kan du aktivera
traktionskontrollen.
F03761-10
Dessutom kan Launch Control och Quickshifter aktiveras med
kombinationsbrytaren.
6.7
Översikt över kontrollampor
Möjliga tillstånd
Kontrollampan för funktionsfel lyser/blinkar orange -
OBD har identifierat ett funktionsfel i fordonselektro-
niken. Kontrollampan för funktionsfel lyser även när
traktionskontrollen är aktiverad och varvtalsbegräns-
ningen ingriper.
TC-kontrollampan lyser orange - TC är aktiverad
eller håller på att reglera. TC-kontrollampan blinkar
när Launch Control är aktiverad.
F03758-10
QS-kontrollampan lyser blått - Quickshifter är aktive-
rad. QS-kontrollampan blinkar när Quickshifter håller
på att programmeras.
Kontrollampan A lyser vitt - STANDARD-mapping
är aktiverat.
Kontrollampan B lyser grönt
- ADVANCED-mapping är aktiverat.
15
6
REGLAGE
6.8

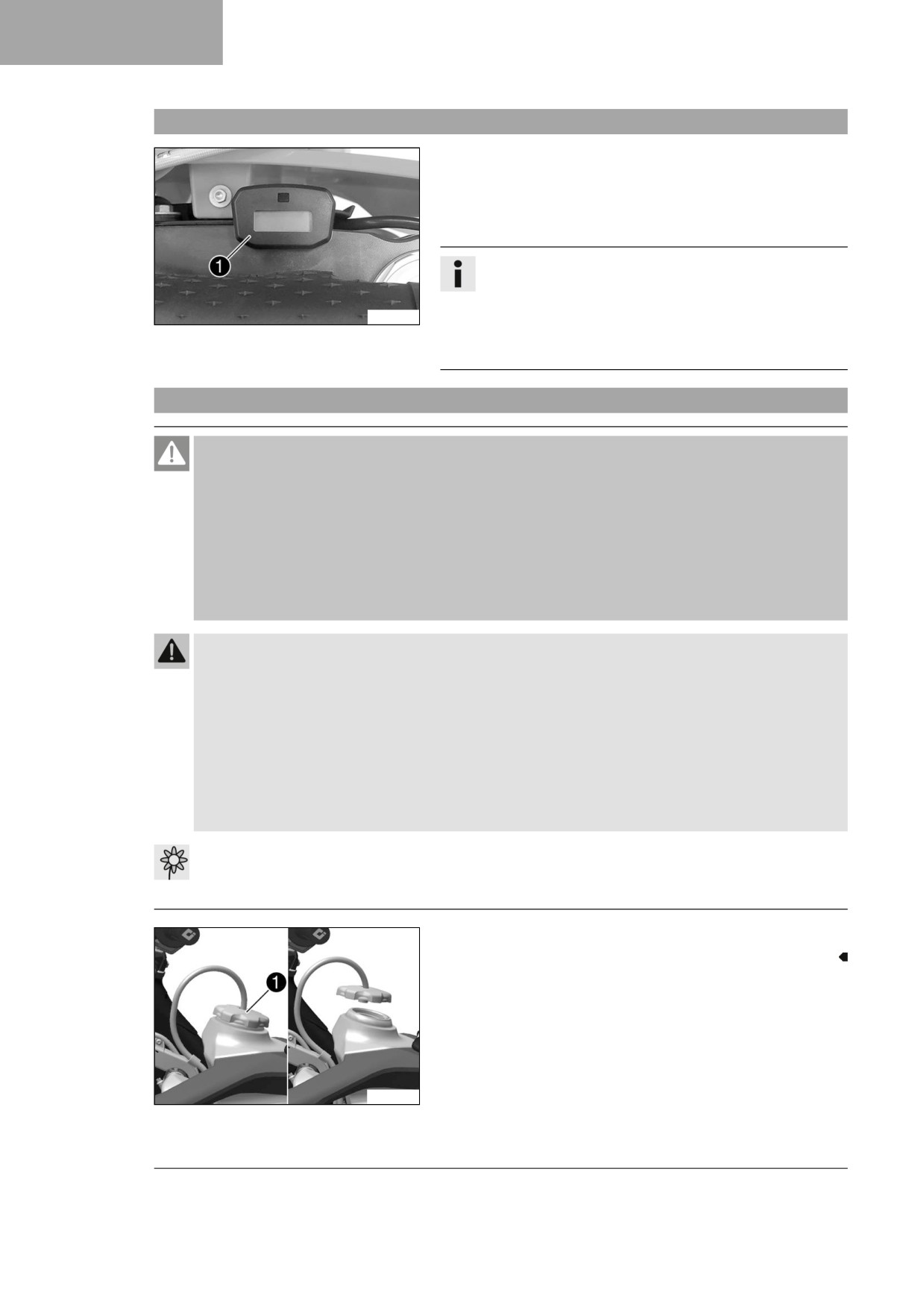

Kombinationsinstrument
Kombinationsinstrumentet 1 sitter framför styret.
Kombinationsinstrumentet visar hur många drifttimmar motorn har
gått totalt.
Drifttimmarna börjar räknas när motorn startar och slutar räknas
när motorn stängs av.
Info
Det går inte att radera eller ställa in något på kombina-
tionsinstrumentet.
F03765-10
När diagnosverktyget är anslutet är drifttidsmätaren igång.
Lossa drifttidsmätaren bakom startnummerskylten innan
mer omfattande diagnoser ska genomföras.
6.9
Öppna tanklocket
Fara
Brandrisk Bränslet är lättantändligt.
Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut vid överfyllning.
- Tanka inte fordonet i närheten av öppen eld eller brinnande cigaretter.
- Stäng av motorn när du tankar bränsle.
- Säkerställ att inget bränsle spills ut, framför allt inte på varma delar av fordonet.
- Torka omedelbart upp utspillt bränsle.
- Följ anvisningarna avseende bränsletankning.
Varning
Risk för förgiftning Bränsle är hälsovådligt.
- Låt inte bränsle hamna på huden, i ögonen eller på kläderna.
- Uppsök omedelbart läkare om bränsle har svalts.
- Andas inte in bränsleångor.
- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.
- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om bränsle har hamnat i ögonen.
- Byt om ifall du får bränsle på kläderna.
- Förvara bränslet i en lämplig dunk enligt gällande regler och oåtkomligt för barn.
Obs!
Risker för miljön Icke fackmässig hantering av bränsle innebär risk för miljöskador.
- Låt inte bränslet hamna i grundvattnet, marken eller avloppssystemet.
- Vrid tanklocket 1 motsols och ta av det uppåt.
A01172-10
16
REGLAGE
6

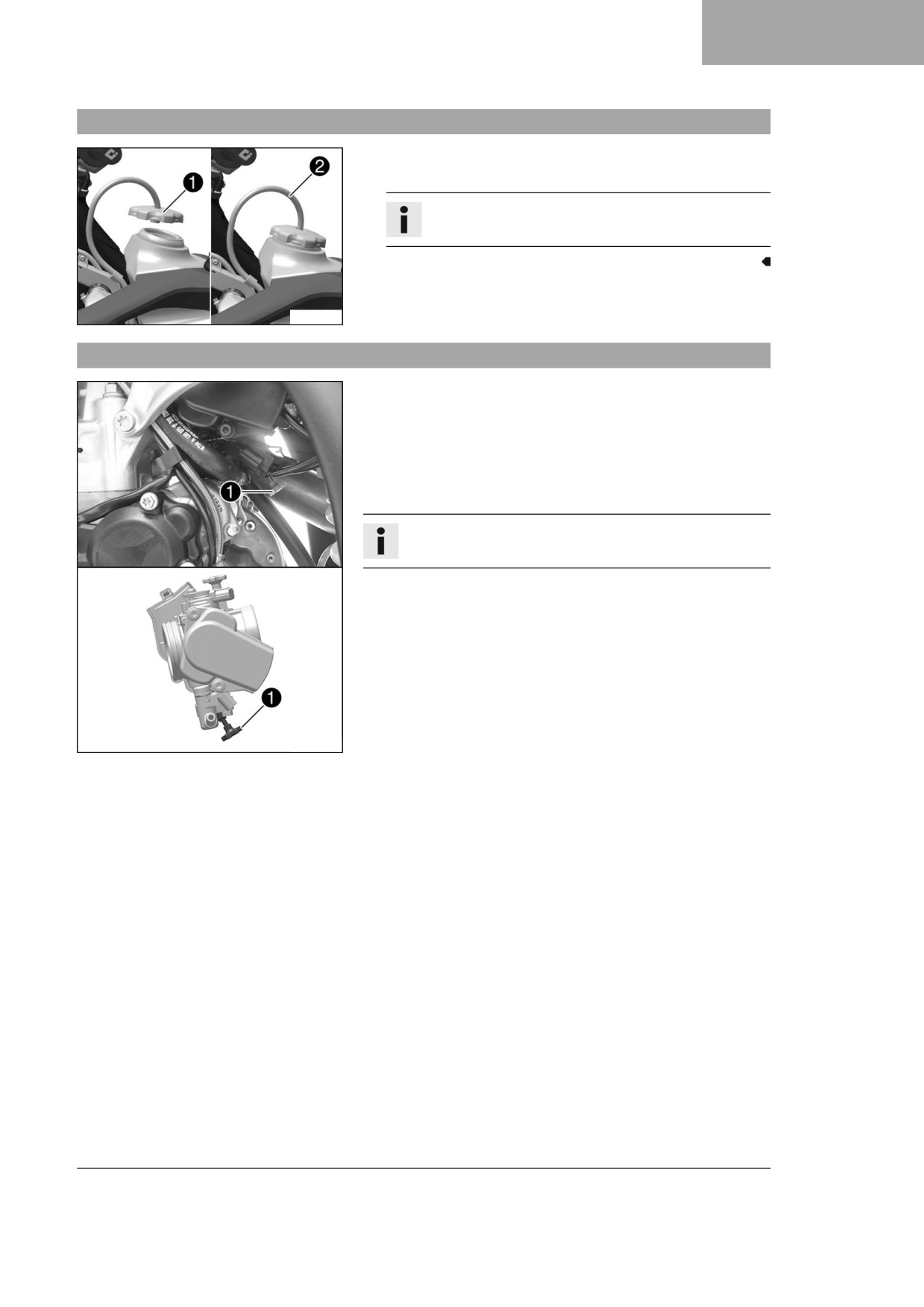

6.10
Stänga tanklocket
- Sätt på tanklocket 1 och skruva det medsols tills bränsletan-
ken är helt stängd.
Info
Slangen till tankavluftningen 2 ska dras utan veck.
A01173-10
6.11
Kallstartknapp
Kallstartknappen 1 sitter på nedre gasspjällskroppen.
Om motorn är kall och omgivningstemperaturen är låg ökar den
elektroniska bränsleinsprutningen insprutningstiden. När kallstart-
knappen trycks in tillförs extra syre till motorn så att den ökade
bränslemängden förbränns.
Om du ger kort gas och släpper gashandtaget, eller om gashand-
taget vrids framåt, återgår kallstartknappen till utgångsläget.
Info
Kontrollera om kallstartknappen återgått till utgångsläget.
Möjliga tillstånd
•
Kallstartknappen aktiverad - Kallstartknappen har tryckts in
till stoppläget.
•
Kallstartknappen är avaktiverad - Kallstartknappen är i
utgångsläget.
A01062-10
17
6
REGLAGE

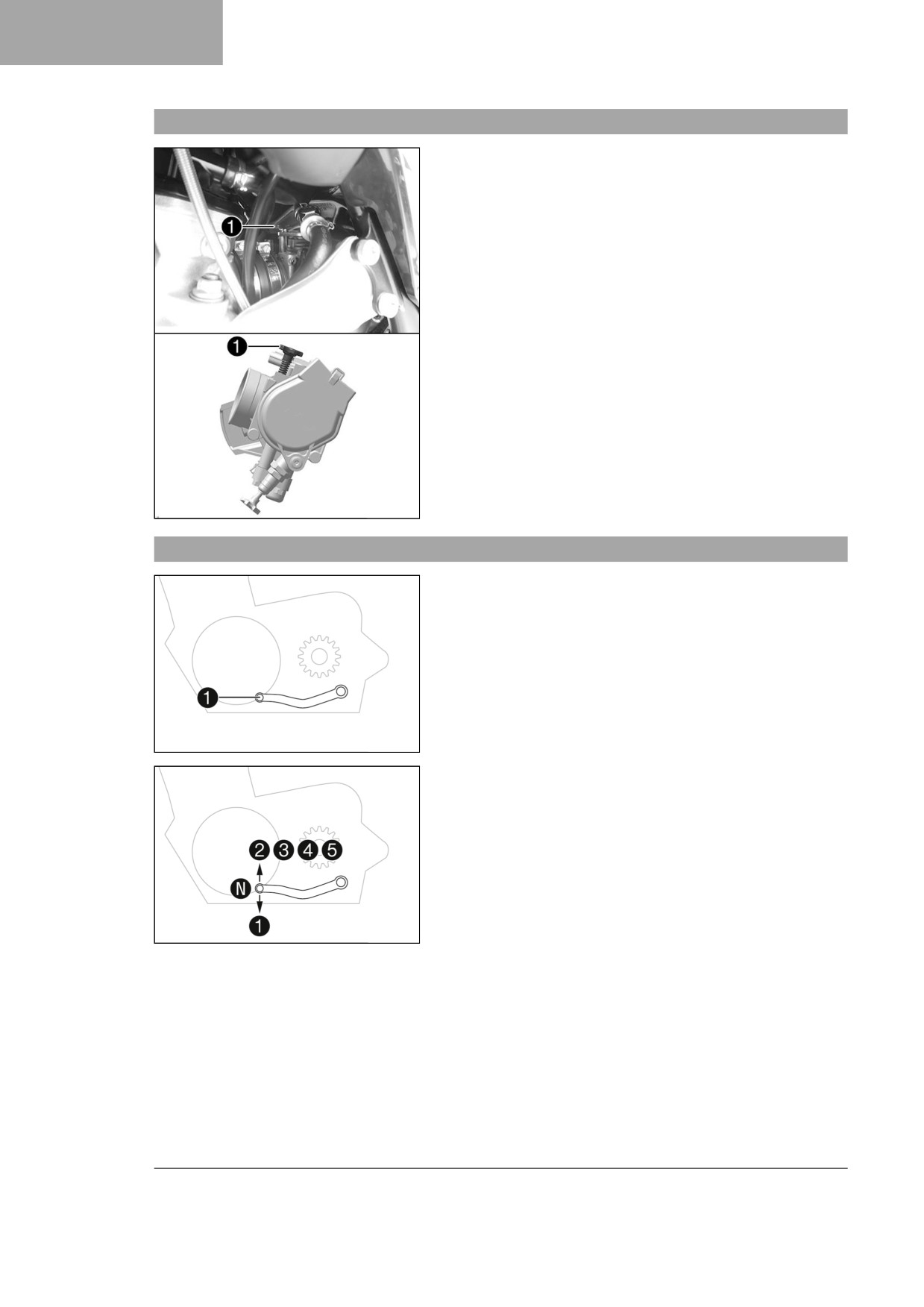

6.12
Tomgångsvarvtal-regleringsskruv
Tomgångsinställningen på gaspjällskroppen påverkar kraftigt for-
donets startförmåga, tomgångsvarvtalets stabilitet och reaktionen
vid gaspådrag.
En motor med korrekt inställt tomgångsvarvtal är lättare att starta
än en motor med felaktigt inställt tomgångsvarvtal.
Tomgångsvarvtalet ställs in med justerskruven för tomgång 1.
Skruva reglerskruven medsols för att öka tomgångsvartalet.
Skruva reglerskruven motsols för att minska tomgångsvartalet.
A01063-10
6.13
Växelspak
Växelspaken 1 är monterad till vänster på motorn.
401950-10
De olika växlarnas lägen framgår av bilden.
Neutral- eller tomgångsläget är mellan 1:ans och 2:ans växel.
401950-13
18
REGLAGE
6

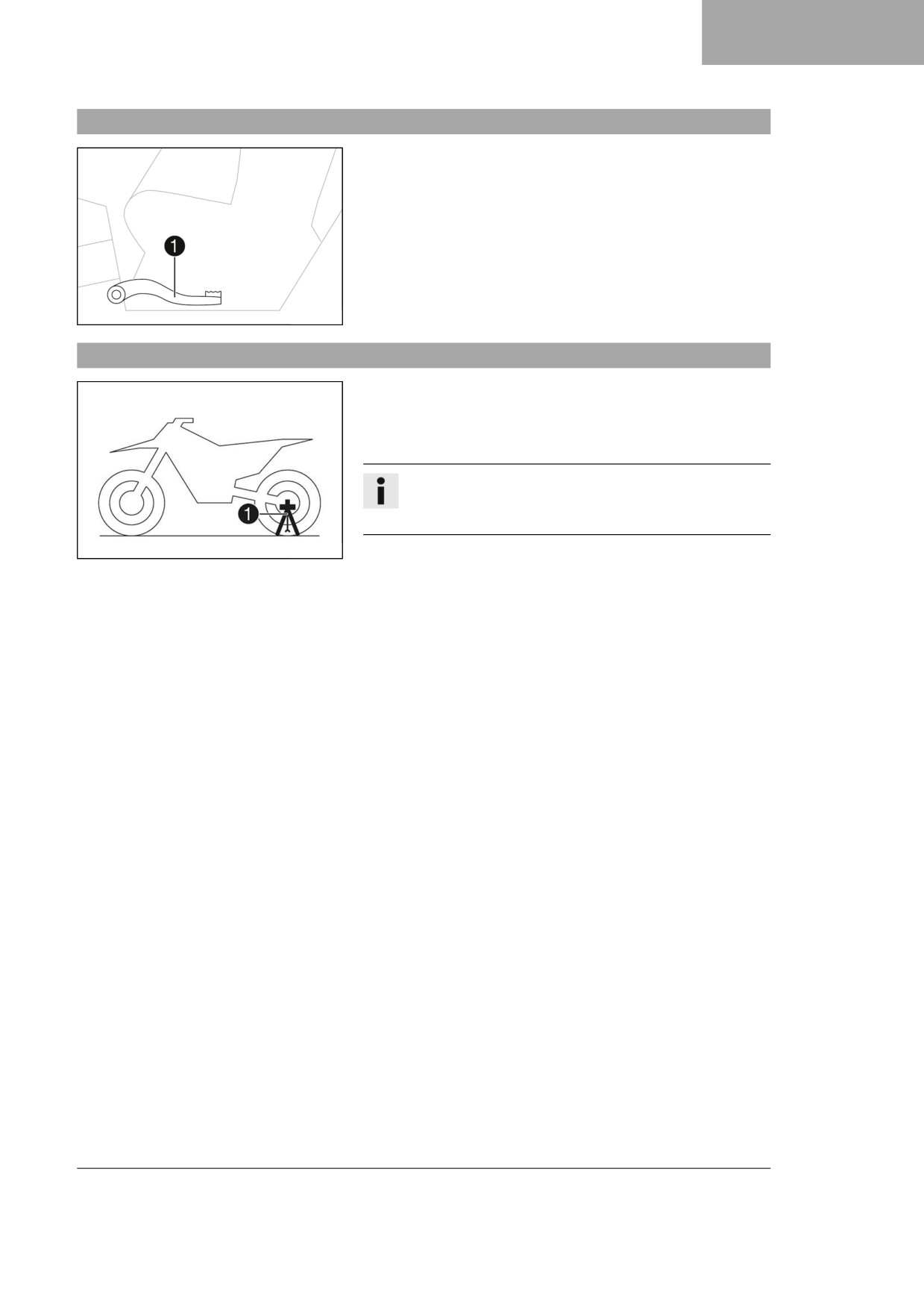

6.14
Fotbromspedal
Fotbromspedalen 1 sitter framför den högra fotpinnen.
Med fotbromspedalen manövreras bakbromsen.
401956-10
6.15
Plug-in-stöd
Fästet för plug-in-stödet 1 sitter på vänster sida om hjulaxeln.
Plug-in-stödet är till för att motorcykeln ska kunna parkeras.
När motorcykeln transporteras används pluginstödet som gaf-
felspärr.
Info
Ta bort plug-in-stödet innan du kör iväg.
Verktyg kan sättas fast på plug-in-stödets fästen.
H02629-10
19
7
IDRIFTTAGNING
7.1
Anvisningar för första idrifttagningen
Fara
Risk för olyckor En oskicklig förare utgör en risk för sig själv och andra.
- Använd inte fordonet om din trafikskicklighet har påverkats av alkohol, droger eller läkemedel.
- Använd inte fordonet om din fysiska eller psykiska kapacitet är otillräcklig.
Varning
Risk för personskador Att köra utan eller med bristfällig skyddsutrustning innebär en ökad säkerhets-
risk.
- Bär lämplig skyddsutrustning som hjälm, stövlar, handskar samt byxor och jacka med skydd vid all
körning.
- Använd alltid skyddsutrustning i felfritt skick som uppfyller de lagstadgade kraven.
Varning
Risk för omkullkörning Vid olika däckprofiler på fram- och bakhjulet påverkas köregenskaperna.
Vid olika däckprofiler kan kontrollen över fordonet försvåras avsevärt.
- Säkerställ att däcken på fram- och bakhjulet har likartade profilmönster.
Varning
Risk för olyckor En oanpassad körstil påverkar köregenskaperna.
- Kör inte snabbare än vad som är lämpligt med avseende på körbanan och ditt eget kunnande.
Varning
Risk för olyckor Fordonet är inte avsett för att ta med en passagerare.
- Ta aldrig med passagerare.
Varning
Olycksrisk Bromssystemet slutar fungera vid överhettning.
Om fotbromspedalen inte släpps nöts bromsbeläggen ner permanent.
- Ta bort foten från fotbromspedalen när du inte vill bromsa fordonet.
Varning
Risk för olyckor Totalvikt och axellaster påverkar köregenskaperna.
- Överskrid varken den max. tillåtna totalvikten eller axellasterna.
Varning
Risk för personskador Obehöriga personer kan ha brister i kunskaper om fordonet.
- Lämna aldrig fordonet obevakat när motorn är igång.
- Säkra fordonet så att obehöriga inte kan använda det.
Info
Tänk på att andra människor kan störas av överdrivet buller när du använder motorcykeln.
-
Se till att arbetena som ska genomföras som kontroll före försäljningen har utförts av en behörig
Husqvarna Motorcycles-verkstad.
Leveransdokumentet överlämnas till dig tillsammans med fordonet.
-
Läs igenom hela bruksanvisningen innan du använder motorcykeln för första gången.
–
Bekanta dig med manöverreglagen.
–
Ställ in kopplingshandtagets utgångsläge. ( s 78)
20
IDRIFTTAGNING
7
– Ställ in bromshandtagets utgångsläge. ( s 81)
- Ställ in fotbromspedalens utgångsläge.
(
s 87)
– Ställ in växelspakens utgångsläge.
(
s 114)
– Gör dig förtrogen med motorcykelns köregenskaper på en lämplig yta innan du påbörjar mer krävande kör-
ning.
Info
Det här fordonet är inte godkänt för körning på allmän väg.
I terräng bör man helst vara tillsammans med en annan person som kör sitt eget fordon så att man
kan hjälpa varandra.
- Försök även att köra så långsamt som möjligt och att åka stående för att få bättre känsla för motorcykeln.
- Kör inte i terräng vars egenskaper överskrider din förmåga och och erfarenhet.
- Håll i styret med båda händerna under körning och ha fötterna på fotpinnarna.
- Ta inte med packning.
- Överskrid inte den högsta tillåtna totalvikten eller de högsta tillåtna axellasterna.
Specifikation
Maximal tillåten totalvikt
335 kg
Högsta tillåtna axellast fram
145 kg
Maximal tillåten axellast bak
190 kg
– Kör in motorn. ( s 21)
7.2
Köra in motorn
– Under inkörningstiden får de angivna värdena för motorvarvtal och motoreffekt inte överskridas.
Specifikation
Max motorvarvtal
under den första driftstimmen
7 000 v/min
Max motoreffekt
under de första 3 driftstimmarna
≤ 75 %
– Undvik att köra med fullt gaspådrag!
7.3
Starteffekt från litiumjonbatterier vid låga temperaturer
Litiumjonbatterier är betydligt lättare än blybatterier, har lägre
självurladdning och har en högre starteffekt vid temperaturer på
över 6 °C (43 °F).
Flera startförsök kan krävas. Tryck på startknappen och håll den
intryckt i 5 sekunder och vänta 15 sekunder mellan startförsöken.
Vänta i 30 sekunder vid låga temperaturer. Pauserna behövs för
att kunna fördela värmen som uppstått i litiumjonbatteriet och för
att förhindra skador på litiumjonbatteriet.
Starteffekten ökar ju varmare batteriet blir.
Kontrollera att litiumjonbatteriet alltid är laddat så att det finns till-
402555-01
räckligt mycket reserv för den första starten vid låga temperaturer.
Starta inte om efter sex misslyckade startförsök utan kontrollera
om fordonet har andra funktionsfel.
21
7
IDRIFTTAGNING
7.4

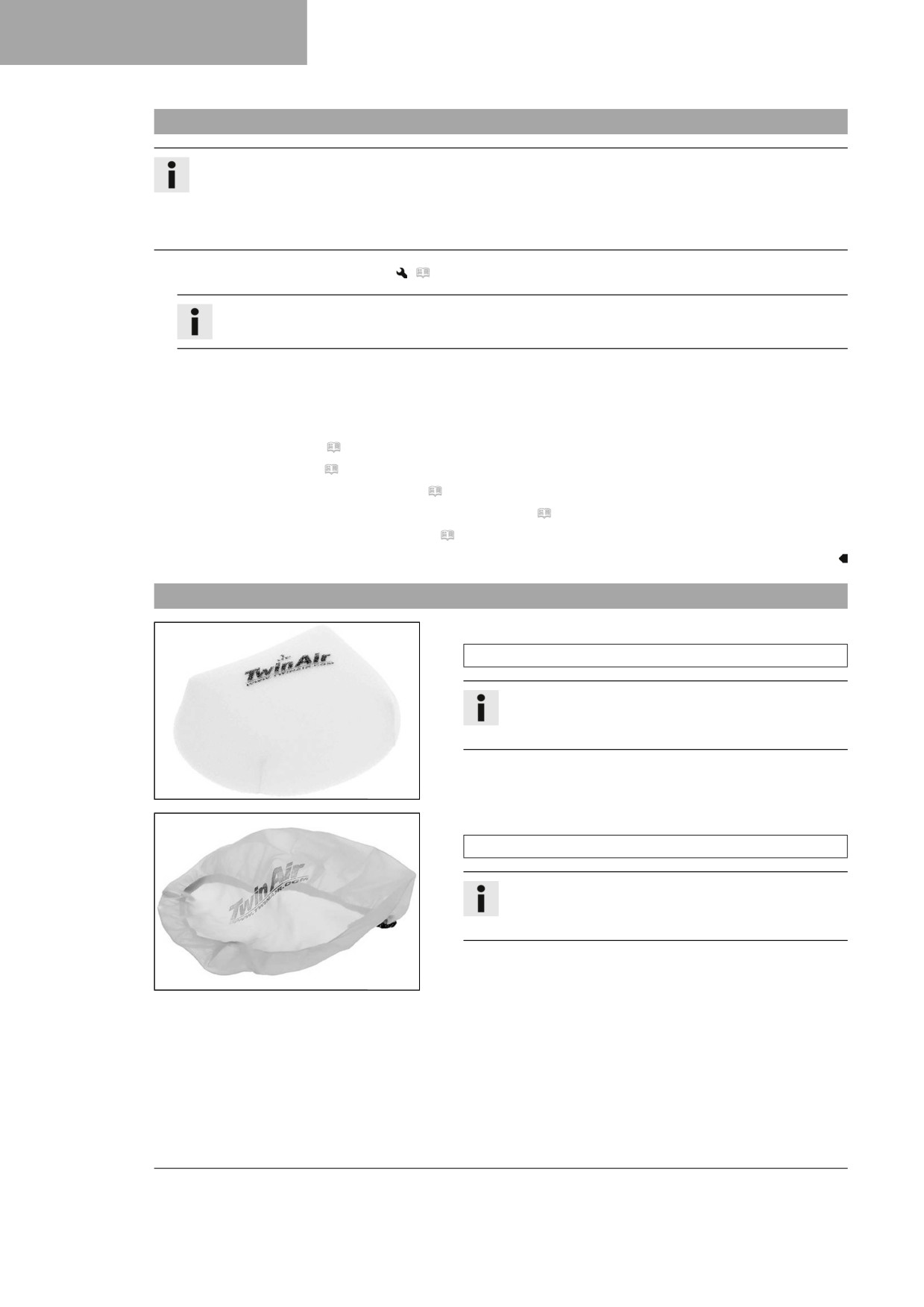

Förbereda fordonet på svåra körförhållanden
Info
Om fordonet används under svåra förhållanden, t.ex. i sand, på våta och leriga sträckor eller i terräng,
kan det leda till att vissa komponenter utsätts för ökat slitage. Detta gäller främst drivlinan, bromssyste-
met och fjädringen. Därför kan man behöva kontrollera och ev. byta ut dessa delar redan innan under-
hållsintervallet har gått ut.
- Rengör luftfiltret och luftfilterboxen.
(
s 64)
Info
Kontrollera luftfiltret ungefär var 30:e minut.
- Kontrollera att elektriska kontakter sitter ordentligt och inte är fuktiga och korroderade.
» Om de är fuktiga, korroderade eller skadade:
- Gör rent och torka kontakterna, byt ut dem vid behov.
Svåra körförhållanden är:
- Körning i torr sand. ( s 22)
- Körning i våt sand. ( s 23)
- Körning på våta och leriga sträckor. ( s 23)
- Körning vid höga temperaturer eller långsam körning. ( s 24)
- Körning vid låga temperatur eller snö. ( s 24)
7.5
Förbereda fordonet inför körning i torr sand
- Montera luftfiltrets dammskydd.
Luftfiltrets dammskydd (A46009620000)
Info
Se monteringsanvisningen för tekniska
Husqvarna Motorcycles-tillbehör.
F03669-01
- Montera luftfiltrets sandskydd.
Luftfiltrets sandskydd (A46006922000)
Info
Se monteringsanvisningen för tekniska
Husqvarna Motorcycles-tillbehör.
F03670-01
22
IDRIFTTAGNING
7
– Rengör kedjan.
Kedjerengöringsmedel ( s 140)
- Montera bakdrevet av stål.
- Smörj kedjan.
Universal-oljespray ( s 141)
- Rengör kylarens lameller.
- Räta försiktigt ut böjda kylarlameller.
600868-01
7.6

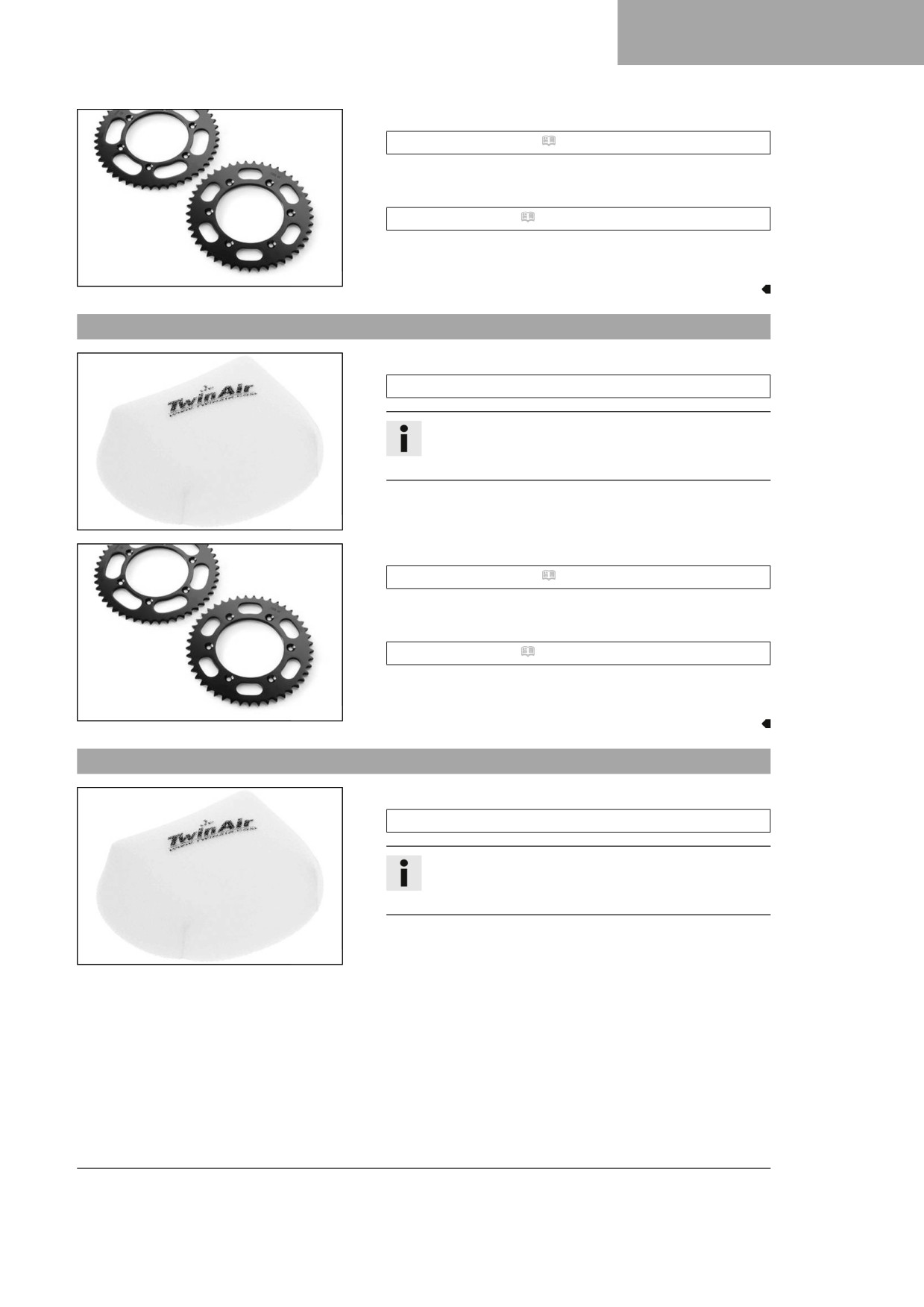

Förbereda fordonet inför körning i våt sand
- Montera luftfiltrets vattenskydd.
Luftfiltrets vattenskydd (A46006921000)
Info
Se monteringsanvisningen för tekniska
Husqvarna Motorcycles-tillbehör.
F03669-01
- Rengör kedjan.
Kedjerengöringsmedel ( s 140)
- Montera bakdrevet av stål.
- Smörj kedjan.
Universal-oljespray ( s 141)
- Rengör kylarens lameller.
- Räta försiktigt ut böjda kylarlameller.
600868-01
7.7
Förbereda fordonet inför körning på våta och leriga sträckor
- Montera luftfiltrets vattenskydd.
Luftfiltrets vattenskydd (A46006921000)
Info
Se monteringsanvisningen för tekniska
Husqvarna Motorcycles-tillbehör.
F03669-01
23
7
IDRIFTTAGNING

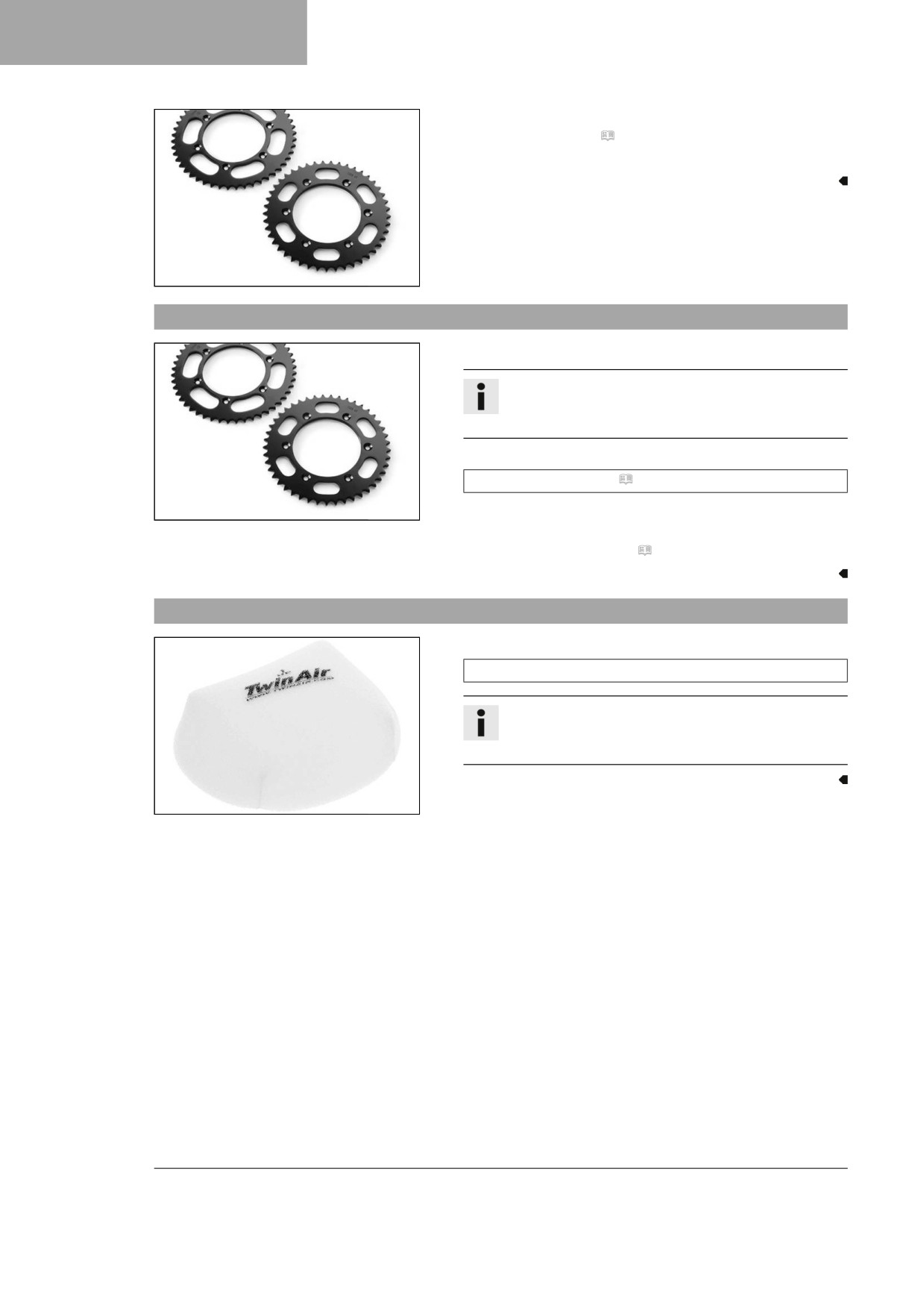

- Montera bakdrevet av stål.
- Rengör motorcykeln. ( s 120)
- Räta försiktigt ut böjda kylarlameller.
600868-01
7.8
Förbereda fordonet för höga temperaturer eller långsam körning
- Anpassa sekundärutväxlingen till sträckan.
Info
Motoroljan blir snabbt varm om man ofta måste dra i
kopplingen p.g.a. för lång sekundärutväxling.
- Rengör kedjan.
Kedjerengöringsmedel ( s 140)
600868-01
- Rengör kylarens lameller.
- Räta försiktigt ut böjda kylarlameller.
- Kontrollera kylvätskenivån. ( s 106)
7.9
Förbereda fordonet för låga temperaturer eller snö
- Montera luftfiltrets vattenskydd.
Luftfiltrets vattenskydd (A46006921000)
Info
Se monteringsanvisningen för tekniska
Husqvarna Motorcycles-tillbehör.
F03669-01
24
KÖRANVISNING
8
8.1
Kontroll- och skötselarbeten inför varje idrifttagning
Info
Kontrollera alltid fordonet samt dess driftsäkerhet innan du påbörjar en körning.
Fordonet måste vara i tekniskt felfritt skick när det körs.
-
Kontrollera elsystemets funktion.
–
Kontrollera motoroljenivån. ( s 116)
–
Kontrollera bromsvätskenivån i frambromsen. ( s 82)
–
Kontrollera bromsvätskenivån i bakbromsen. ( s 88)
–
Kontrollera frambromsens bromsbelägg och bromsbeläggs-
skydd. ( s 84)
-
Kontrollera bakbromsens bromsbelägg och bromsbeläggs-
skydd. ( s 90)
H02217-01
-
Kontrollera bromssystemets funktion, skick och spel.
–
Kontrollera kylvätskenivån. ( s 106)
–
Kontrollera kedjans nedsmutsning. ( s 71)
–
Kontrollera kedja, bakdrev, framdrev och kedjestyrare.
(
s 74)
–
Kontrollera kedjespänningen. ( s 72)
–
Kontrollera däckens skick. ( s 97)
–
Kontrollera däcktrycket. ( s 97)
–
Kontrollera ekrarnas spänning. ( s 98)
Info
Ekerspänningen måste kontrolleras regelbundet,
eftersom körsäkerheten försämras kraftigt vid felaktig
ekerspänning.
-
Rengör gaffelbenens dammtätningar. ( s 49)
–
Avlufta gaffelbenen. ( s 49)
–
Kontrollera luftfiltret och rengör vid behov.
–
Kontrollera att alla manöveranordningar är korrekt inställda
och inte kärvar.
-
Kontrollera med jämna mellanrum att alla skruvar, muttrar och
slangklämmor är fast åtdragna.
-
Kontrollera bränslenivån.
8.2
Starta fordonet
Fara
Risk för förgiftning Avgaser är giftiga och kan leda till medvetslöshet och dödsfall.
- Säkerställ alltid tillfredsställande ventilation när motorn är igång.
- Använd en lämplig avgasutsugning när du ska starta eller köra motorn i ett slutet utrymme.
Obs!
Motorskada Höga varvtal vid kall motor minskar motorns livslängd.
- Värm alltid upp motorn på lågt varvtal.
25
8
KÖRANVISNING
- Ta bort plug-in-stödet 1.
- Lägg i växellådans friläge.
H02629-10
Villkor
Omgivningstemperatur: < 20 °C
- Tryck in kallstartknappen till stoppläget.
- Tryck på startknappen
Info
Tryck in startknappen i max. 5 sekunder. Vänta
15 sekunder innan nästa startförsök görs.
Vänta i 30 sekunder vid låga temperaturer.
400733-01
Vid temperaturer under 6 °C (43 °F) kan flera start-
försök krävas för att värma litiumjonbatteriet och
öka starteffekten.
Starta inte om efter sex misslyckade startförsök
utan kontrollera om fordonet har andra funktionsfel.
Kontrollampan för funktionsfel lyser under startför-
loppet.
8.3
Aktivera Launch Control
Info
Launch Control ger motorcykeln bästa möjliga acceleration vid tävlingsstart. När funktionen används
sänks motorns maximala varvtal vid helt öppet gasspjäll (fullgas). Efter starten kan man sedan stegvis
återgå till det maximala varvtalet. Kopplingen måste doseras på samma sätt som när Launch Control inte
är aktiv.
Krav
Motorcykeln står still.
Motorn går med tomgångsvarvtal.
Växellådan är i tomgångsläge.
- Håll TC-knappen 1 och QS-knappen 2 intryckta samtidigt.
TC-kontrollampan och QS-kontrollampan blinkar när
Launch Control är aktiverad.
F03760-10
26
KÖRANVISNING
8
Info
Några sekunder efter starten stängs Launch Control av
automatiskt.
Launch Control avaktiveras även i följande fall: Efter
fullgas stängdes gasspjället till mer än 1/3 av hela
vägen och/eller skedde ingen start inom 3 minuter.
För att aktivera Launch Control igen måste motorn av
säkerhetsskäl vara avstängd i minst 10 sekunder, oav-
sett om en start har genomförts eller inte.
Om motorn har varit igång en en tid måste den först
startas om innan Launch Control kan aktiveras.
8.4
Aktivera traktionskontroll
Info
Traktionskontrollen reducerar överdrivet hjulspinn på bakhjulet till förmån för bättre kontroll och framdriv-
ning, framför allt under våta förhållanden.
Om traktionskontrollen är avstängd kan bakhjulet spinna ännu mer vid kraftig acceleration eller vid dåligt
grepp på vägbanan.
Traktionskontrollen kan även slås av och på under körning.
Den senast valda inställningen är åter aktiv efter förnyad start.

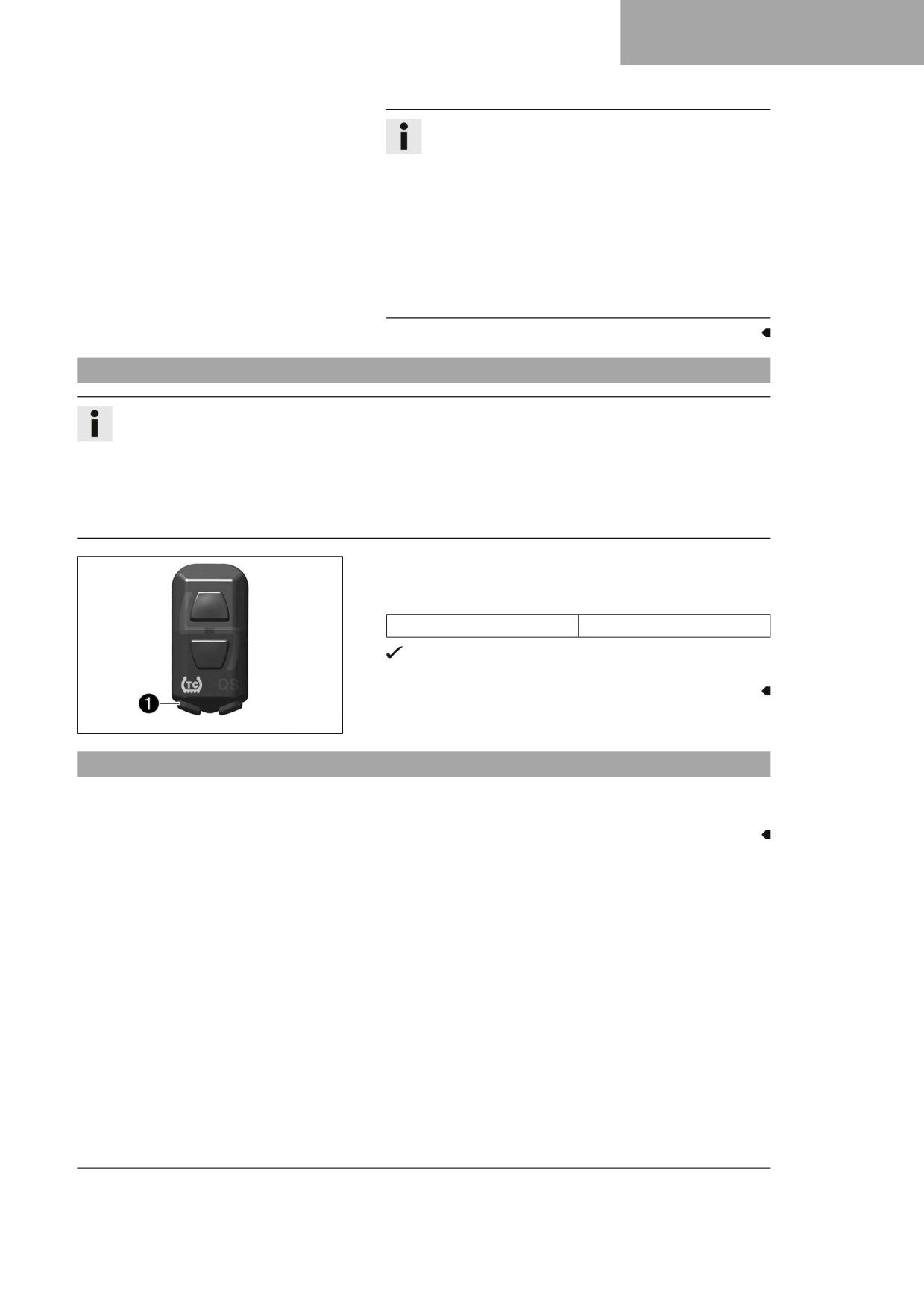

- Tryck på TC-knappen 1 för att slå av eller på traktionskont-
rollen.
Specifikation
Motorvarvtal
≤ 4 000 v/min
TC-kontrollampan är tänd när traktionskontrollen är akti-
verad.
F03760-11
8.5
Börja köra
– Dra i kopplingshandtaget, lägg i 1:ans växel, släpp kopplingshandtaget långsamt och gasa samtidigt försik-
tigt.
27
8
KÖRANVISNING

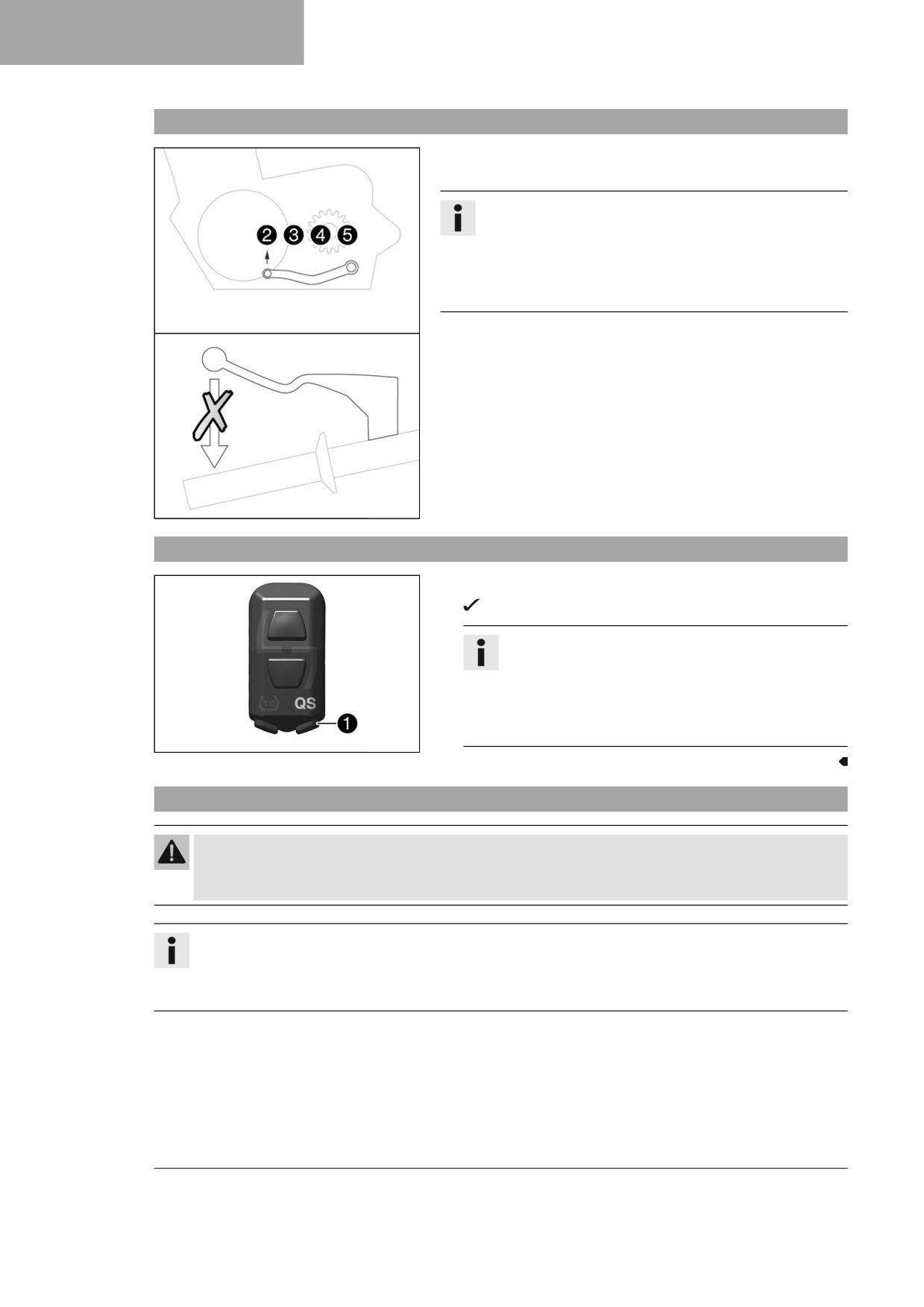

8.6
Quickshifter
När Quickshifter är aktiverad kan man växla upp utan att trycka in
kopplingen.
Info
Quickshifter är inte aktiverad när du växlar upp från 1:ans
till 2:ans växel, utan måste aktiveras när du växlar upp
med kopplingshandtaget.
Även när Quickshifter är aktiverad måste man dra in kopp-
lingshandtaget för att växla ned.
Eftersom man inte behöver släppa på gashandtaget kan man
växla utan avbrott.
Via växelaxelns positionen kan Quickshifter identifiera om en
annan växel ska läggas i. Om så är fallet skickas en signal om
detta till motorstyrningen.
När Quickshifter är avstängd måste man använda kopplingen
som vanligt vid varje växling.
F03643-10
8.7
Aktivera Quickshifter
- Tryck på QS-knappen 1 för att slå av eller på Quickshifter.
QS-kontrollampan lyser när Quickshifter är aktiverad.
Info
Quickshifter är inte aktiverad när du växlar upp från
1:ans till 2:ans växel, utan måste aktiveras när du väx-
lar upp med kopplingshandtaget.
Även när Quickshifter är aktiverad måste man dra in
kopplingshandtaget för att växla ned.
F03760-12
8.8
Växla, köra
Varning
Risk för olyckor Nedväxling vid högt motorvarvtal blockerar bakhjulet och överbelastar motorn.
- Växla inte tillbaka till en lägre växel vid högt motorvarvtal.
Info
Om ovanliga ljud hörs vid körning måste du omedelbart stanna. Stäng av motorn och kontakta en auktori-
serad Husqvarna Motorcycles-verkstad.
1:ans växel är start- och lågväxeln.
- Om förhållandena (uppförsbacke, körsituation osv.) tillåter
det kan du lägga i en högre växel. Lätta på gashandtaget, dra
samtidigt i kopplingshandtaget, lägg i nästa växel, släpp kopp-
lingshandtaget och gasa.
- Om du tryckt in kallstartsknappen, gasar du kort och släpper
gashandtaget eller vrider gashandtaget framåt.
28
KÖRANVISNING
8
Kallstartknappen återgår till utgångsläget.
- När högsta möjliga hastighet har uppnåtts genom fullt gaspå-
drag, släpp gashandtaget något till ¾ gaspådrag. Hastigheten
sjunker knappt, medan bränsleförbrukningen minskar avse-
värt.
- Ge inte mer gas än vad motorn kan utnyttja. Vid plötsligt
gaspådrag ökar bränsleförbrukningen.
- För nedväxling måste du bromsa motorcykeln och lätta på
gashandtaget.
- Dra i kopplingshandtaget och lägg i nästa lägre växel. Släpp
kopplingshandtaget långsamt och gasa eller upprepa väx-
lingen.
- Stäng av motorn i stället för att köra resp. stå still länge med
tomgångsvarvtal.
Specifikation
≥ 1 min
- Undvik ofta förekommande eller lång slirning med kopplingen.
Då kopplingen slirar hettas motoroljan, motorn och
kylsystemet upp.
- Kör hellre med lågt varvtal istället för högt varvtal och slirande
koppling.
Krav
Quickshifter är aktiverad.
- När Quickshifter är aktiverad kan man lägga i en högre
växel i det angivna varvtalsområdet utan att dra in kopp-
lingshandtaget.
Info
Quickshifter är inte aktiverad när du växlar upp från
1:ans till 2:ans växel, utan måste aktiveras när du
F03642-10
växlar upp med kopplingshandtaget.

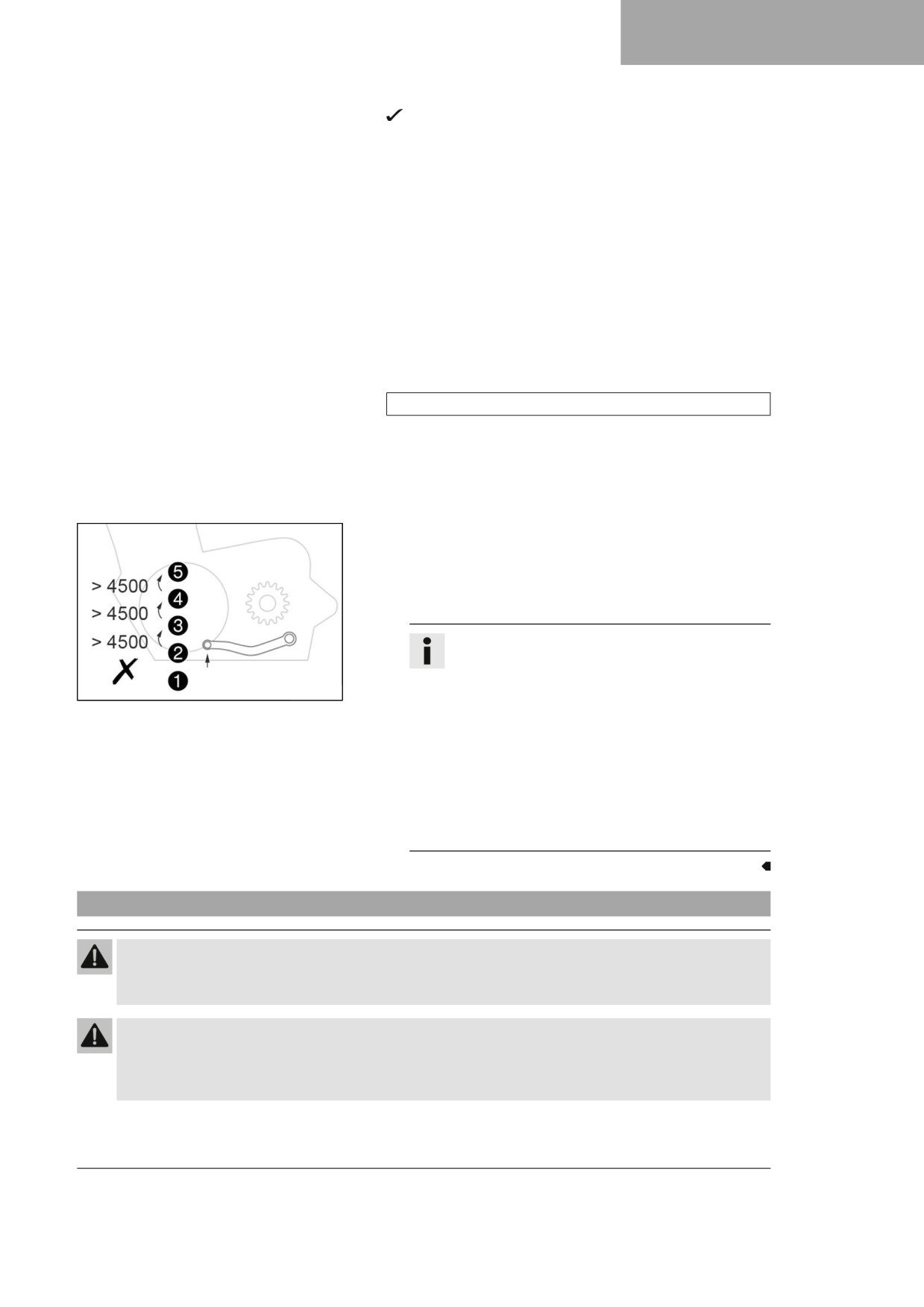

På bilden visas minimivarvtal i varv/minut innan en
högre växel läggs i.
Tryck växelspaken tills det tar stopp utan att ändra
gashandtagets läge.
Även när Quickshifter är aktiverad måste man dra
in kopplingshandtaget för att växla ned.
Om Quickshifters kopplingseffekt avtar bör Quicks-
hifter programmeras om.
8.9
Bromsa in
Varning
Risk för olyckor Vid alltför kraftig inbromsning blockeras hjulen.
- Bromsa i enlighet med körsituationen och vägförhållandena.
Varning
Risk för olyckor En instabil tryckpunkt i fram- eller bakbromsen försämrar bromskraften.
- Kontrollera bromssystemet och återuppta inte körningen förrän problemet har åtgärdats. (Din auktori-
serade Husqvarna Motorcycles-verkstad hjälper dig gärna.)
29
8
KÖRANVISNING
Varning
Risk för olyckor Väta och smuts påverkar bromssystemet.
- Bromsa försiktigt flera gånger för att torka bromsbeläggen och bromsskivorna och befria dem från
smuts.
- Använd i första hand bakbromsen på sandigt, regnvåttt eller halt underlag.
- Bromsningen bör alltid ha avslutats innan du kör in i en kurva. Lägg i en lägre växel beroende på hastighe-
ten.
- Använd motorbromsen vid körning i längre nedförsbackar. Växla ned en eller två växlar utan att rusa motorn.
Därigenom slipper du bromsa lika mycket och överhettar inte bromssystemet.
8.10
Stanna, parkera
Varning
Risk för personskador Obehöriga personer kan ha brister i kunskaper om fordonet.
- Lämna aldrig fordonet obevakat när motorn är igång.
- Säkra fordonet så att obehöriga inte kan använda det.
Varning
Risk för brännskador Vissa fordonsdelar blir varma när fordonet är i drift.
- Vidrör inga delar som avgassystem, kylare, motor, stötdämpare eller bromssystem innan de svalnat
av.
- Låt fordonsdelarna svalna innan arbetet påbörjas.
Obs!
Materialskador Fordonet skadas om det parkeras på ett felaktigt sätt.
Om fordonet rullar iväg eller ramlar omkull kan allvarliga skador uppstå.
Komponenterna som används när man parkerar fordonet är utformade endast för fordonets vikt.
- Parkera fordonet på fast och jämn mark.
- Se till att ingen person sätter sig på fordonet när fordonet är parkerat på ett stöd.
Obs!
Brandrisk Varma fordonsdelar utgör en brand- och explosionsrisk.
- Parkera inte fordonet i närheten av lättantändliga eller explosiva material.
- Låt fordonet svalna innan du täcker över det.
- Bromsa in motorcykeln.
- Lägg i växellådans friläge.
- Tryck på avstängningsknappen när motorn går på tomgångsvarvtal tills motorn stannar.
- Parkera motorcykeln på fast mark.
30
KÖRANVISNING
8
8.11
Transport
Obs!
Risk för skador Det parkerade fordonet kan rulla iväg eller välta.
- Parkera fordonet på fast och jämn mark.
Obs!
Brandrisk Varma fordonsdelar utgör en brand- och explosionsrisk.
- Parkera inte fordonet i närheten av lättantändliga eller explosiva material.
- Låt fordonet svalna innan du täcker över det.
-

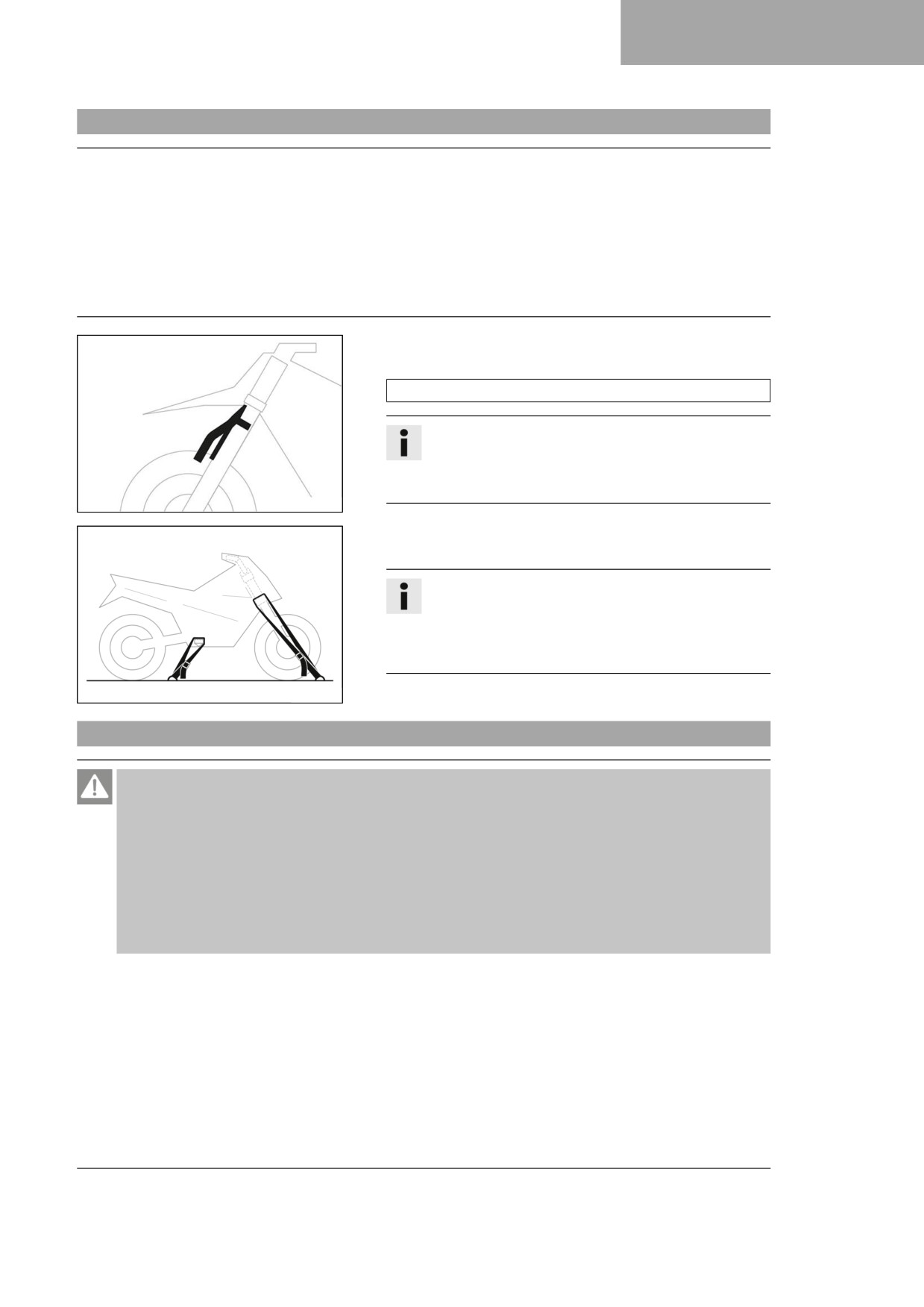

Stäng av motorn.
–
Montera pluginstödet vid gaffelbenen.
Plug-in-stöd (A46029094000)
Info
Plug-in-stödet medföljer leveransen.
Se till att bromsledningen är dragen framför pluginstö-
det och inte är klämd.
H02628-01
-
Fixera motorcykeln med spännband eller andra lämpliga fäs-
tanordningar så att den inte kan ramla omkull eller rulla iväg.
Info
Dra ihop spännbandet så mycket att pluginstödet ligger
an mot skärmen och däcket.
Se till att pluginstödet är riktad mot undersidan av skär-
men.
401475-01
8.12
Fylla på bränsle
Fara
Brandrisk Bränslet är lättantändligt.
Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut vid överfyllning.
- Tanka inte fordonet i närheten av öppen eld eller brinnande cigaretter.
- Stäng av motorn när du tankar bränsle.
- Säkerställ att inget bränsle spills ut, framför allt inte på varma delar av fordonet.
- Torka omedelbart upp utspillt bränsle.
- Följ anvisningarna avseende bränsletankning.
31
8
KÖRANVISNING
Varning
Risk för förgiftning Bränsle är hälsovådligt.
- Låt inte bränsle hamna på huden, i ögonen eller på kläderna.
- Uppsök omedelbart läkare om bränsle har svalts.
- Andas inte in bränsleångor.
- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.
- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om bränsle har hamnat i ögonen.
- Byt om ifall du får bränsle på kläderna.
Obs!
Materialskador Vid undermålig bränslekvalitet sätts bränslefiltret igen i förtid.
I vissa länder och regioner är den tillgängliga bränslekvaliteten och -renheten otillräcklig under vissa omstän-
digheter. Detta leder till problem i bränslesystemet.
- Tanka endast rent bränsle som uppfyller angiven standard. (Din auktoriserade
Husqvarna Motorcycles-verkstad hjälper dig gärna.)
Obs!
Risker för miljön Icke fackmässig hantering av bränsle innebär risk för miljöskador.
- Låt inte bränslet hamna i grundvattnet, marken eller avloppssystemet.
- Stäng av motorn.
- Öppna tanklocket. ( s 16)

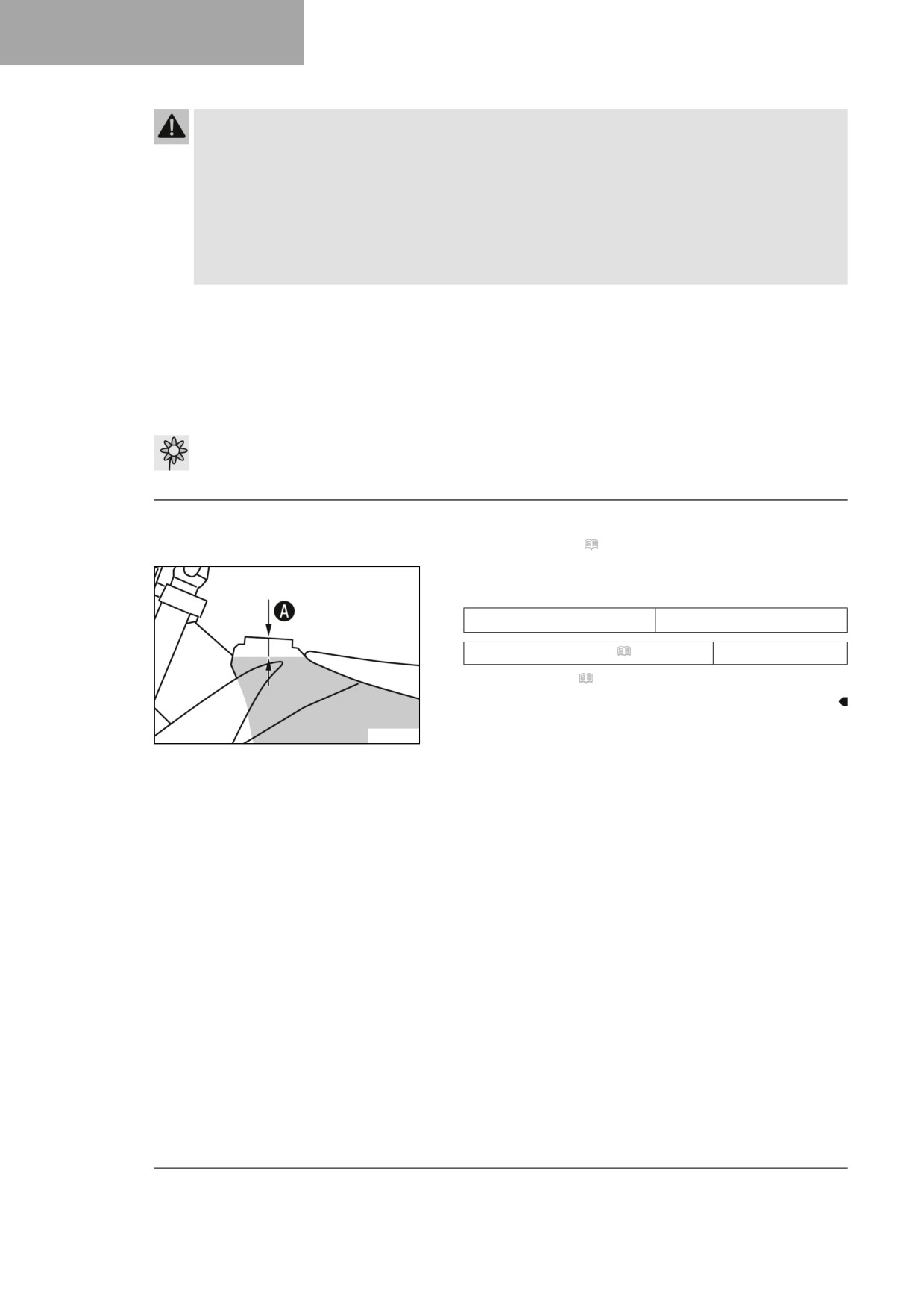

- Fyll bränsletanken maximalt till måttet A.
Specifikation
35 mm
Mått A
Blyfri bensin (ROZ 95) ( s 138)
7,2 l
– Stäng tanklocket. ( s 17)
401522-10
32
SERVICESCHEMA
9
9.1
Extra information
Alla påföljande arbeten som uppstår genom servicearbeten kräver en separat order och beräknas separat.
Beroende på lokala körförhållanden kan andra serviceintervall gälla i ditt land.
Vid körning i mycket tuffa förhållanden som ösregn, lera, sand, snö, extrema temperaturer, hög belastning etc.
kan det krävas kortare serviceintervall än som anges i tabellen.
Vissa serviceintervall och vad dessa omfattar kan ändra sig beroende på teknisk vidareutveckling. Det
senast gällande serviceschemat finns alltid på Husqvarna Motorcycles Dealer.net. Din auktoriserade
Husqvarna Motorcycles-återförsäljare hjälper dig gärna.
9.2
Serviceschema
var 24:e månad
var 90:e drifttimme
var 45:e drifttimme
var 15:e drifttimme
efter 1 drifttimme
Läs av felminnet med Husqvarna Motorcycles diagnosverktyg.
○
●
●
●
●
Programmera växelavkänningsgivaren.
●
●
●
Kontrollera elsystemets funktion.
○
●
●
●
Kontrollera och ladda 12 V-batteriet.
○
●
●
●
●
Kontrollera frambromsens bromsbelägg och bromsbeläggsskydd. (
s 84)
○
●
●
●
●
Kontrollera bakbromsens bromsbelägg och bromsbeläggsskydd. (
s 90)
○
●
●
●
●
Kontrollera bromsskivorna. ( s 81)
○
●
●
●
●
Kontrollera att bromskablarna är täta och oskadade.
○
●
●
●
●
Kontrollera bromsvätskenivån i frambromsen. ( s 82)
○
●
●
Byt frambromsens bromsvätska.
●
●
Kontrollera bromsvätskenivån i bakbromsen. ( s 88)
○
●
●
Byt bakbromsens bromsvätska.
●
●
Kontrollera/åtgärda hydraulkopplingens vätskenivå. ( s 78)
●
Byt vätska i hydraulkopplingen.
(
s 79)
●
●
Kontrollera bromshandtagets spel. ( s 81)
○
●
●
●
●
Kontrollera fotbromspedalens spel. ( s 87)
○
●
●
●
●
Kontrollera tomgångsvarvtalet.
○
●
●
●
●
Byt motorolja och oljefilter, rengör oljesilen.
(
s 116)
○
●
●
●
●
Kontrollera att alla slangar (t.ex. bränsle, kyl, avluftnings- och dräneringsslangar) och
○
●
●
●
●
hylsor inte har sprickor samt att de är täta och korrekt dragna.
Kontrollera att kablarna inte är skadade eller böjda.
●
●
●
●
Kontrollera att vajrarna inte är skadade eller vikta. Kontrollera även vajrarnas inställ-
●
●
●
●
ning.
Kontrollera ramen.
(
s 76)
●
●
●
Kontrollera svingen.
(
s 76)
●
●
●
Kontrollera svinglagrets spel.
●
●
Kontrollera spelet hos fjäderbenets styrspindel.
●
●
Kontrollera fjäderbensleden.
●
●
●
Kontrollera däckens skick. ( s 97)
●
●
●
●
Kontrollera däcktrycket. ( s 97)
●
●
●
●
Kontrollera hjullagrens spel.
●
●
●
33
9
SERVICESCHEMA
var 24:e månad
var 90:e drifttimme
var 45:e drifttimme
var 15:e drifttimme
efter
1
drifttimme
Kontrollera hjulnaven.
●
●
●
Kontrollera fälgslaget.
○
●
●
●
Kontrollera ekrarnas spänning. ( s 98)
○
●
●
●
Kontrollera kedja, bakdrev, framdrev och kedjestyrare. ( s 74)
○
●
●
●
Kontrollera kedjespänningen. ( s 72)
○
●
●
●
●
Smörj alla rörliga delar (t.ex. handtag, kedja etc.) och kontrollera att de går lätt.
○
●
●
●
●
Byt tändstiftet och tändstiftskabelskon.
●
●
Kontrollera ventilspelet.
○
●
●
Byt bränslefiltret.
●
●
Kontrollera kopplingen.
●
●
●
Rengör luftfiltret och luftfilterboxen.
(
s 64)
●
●
●
●
Kontrollera tratten i sugmanschetten i luftfilterboxen.
●
●
●
●
Byt slutdämparens glasfibergarnstoppning.
(
s 67)
●
●
Utför service på gafflarna.
●
●
Genomför fjäderbenservice.
●
●
Kontrollera att alla skruvar, muttrar och slangklämmor är fast åtdragna.
○
●
●
●
●
Byt ut bränslesilen.
(
s 115)
○
●
●
●
●
Kontrollera bränsletrycket.
○
●
●
●
Kontrollera frostskyddet och kylvätskenivån. ( s 105)
●
●
Kontrollera kylvätskenivån. ( s 106)
○
●
Byt kylvätska. ( s 108)
●
Kontrollera spelet i styrhuvudets lager. ( s 55)
○
●
Smörj styrhuvudets lager.
(
s 56)
●
●
●
Genomför liten motorservice, inklusive demontering och montering av motorn. (Byt kolv
●
●
och kontrollera/mät cylindern. Kontrollera topplocket. Kontrollera kamaxlarna och ven-
tillyftarkomponenterna. Kontrollera kamkedjan. Byt radialaxeltätningsringarna och tät-
ningarna för vattenpumpen. Byt sugfläns. Byt ut sugmanschetten.)
Utför stor motorservice, motorn är demonterad. (Byt ventiler, ventilfjädrar, ventilfjäder-
●
stöd och ventilfjäderbrickor. Byt vevstake, vevstakslager och vevtapp. Kontrollera väx-
ellådan och växlingen. Kontrollera oljetryckreglerventilen. Byt sugpumpen. Kontrollera
tryckpumpen och smörjsystemet. Byt ut kamkedjan. Byt alla motorlager och alla tät-
ningar. Byt frihjulet.)
Slutkontroll: Kontrollera fordonet avseende driftsäkerhet.
○
●
●
●
●
Provkör fordonet.
○
●
●
●
●
Läs av felminnet med Husqvarna Motorcycles-diagnosverktyget efter provkörningen.
○
●
●
●
●
Gör en serviceanteckning i Husqvarna Motorcycles Dealer.net.
○
●
●
●
●
○ engångsintervall
● återkommande intervall
34
INSTÄLLNING AV CHASSIT
10
10.1
Kontrollera chassits grundinställning i förhållande till aktuell förarvikt
Info
Börja grundinställningen med att ställa in fjäderbenen och ställ därefter in gaffeln.
- För att uppnå optimala köregenskaper samt för att undvika
skador på gaffel, fjäderben, sving och ram måste fjädrings-
komponenterna anpassas efter förarens vikt.
- Vid leverans är Husqvarnas motorcyklar inställda på standard-
förarvikt (med komplett skyddsutrustning).
Specifikation
Standardförarvikt
75 … 85 kg
– Om föraren väger mer eller mindre än standardvikten måste
fjäderkomponenternas grundinställning anpassas.
- Mindre viktavvikelser kan kompenseras genom att ändra fjä-
derbenets fjäderförspänning. Vid större avvikelser ska lämp-
liga fjädrar monteras.
401030-01
10.2
Luftfjädring XACT
Gaffeln WP XACT är försedd med en luftfjädring.
På detta system befinner sig fjädringen i det vänstra gaffelbenet
och dämpningen i det högra.
Eftersom inga gaffelfjädrar behöver användas är gafflarna betyd-
ligt lättare än konventionella gafflar. Gafflarnas respons har för-
bättrats markant, även vid små ojämnheter.
Vid normal körning står en luftkudde för hela fjädringen. Stopplä-
get utgörs av en stålfjäder i det vänstra gaffelbenet.
Info
Om gaffeln ofta slår igenom måste lufttrycket i gaffeln
höjas för att undvika skador på gaffeln och ramen.
Med en gaffelpump kan lufttrycket i gaffeln snabbt anpassas efter
förarens vikt, körförhållandena och förarens preferenser. Gaffeln
får inte tas isär. Man behöver inte längre lägga ner tid på krånglig
montering av hårdare eller mjukare gaffelfjädrar.
Om luftkammaren skulle tappa luft på grund av en skadad tätning
sjunker gaffeln ändå inte ihop. Luften hålls i detta fall tillbaka i gaf-
feln. Fjädervägen förblir i största möjliga mån den samma. Dämp-
ningen blir hårdare och körkomforten minskar.
F03629-01
Som på konventionella gafflar kan man ställa in gaffelns retur-
och kompressionsdämpning.
Returdämpningens inställningsmekanism sitter längst ner på
höger gaffelben.
Kompressionsdämpningens inställningsmekanism sitter längst
upp på höger gaffelben.
35
10
INSTÄLLNING AV CHASSIT
10.3
Kompressionsdämpning fjäderben
Fjäderbenets kompressionsdämpning är uppdelad i två områden, highspeed och lowspeed.
Highspeed och lowspeed gäller bakhjulets kompressionshastighet och inte körhastigheten.
Highspeed-inställningen av kompressionsdämpningen är exempelvis verksam vid landning efter ett hopp, då
bakhjulets fjädrar komprimeras snabbt.
Lowspeed-inställningen av kompressionsdämpningen är exempelvis verksam vid körning över långa gupp i mar-
ken, då bakhjulets fjädrar komprimeras långsamt.
Dessa två områden kan ställas in separat, men övergången mellan highspeed och lowspeed är dock flytande.
Därigenom påverkar ändringar av highspeed-området kompressionen även i lowspeed-området och tvärtom.
10.4

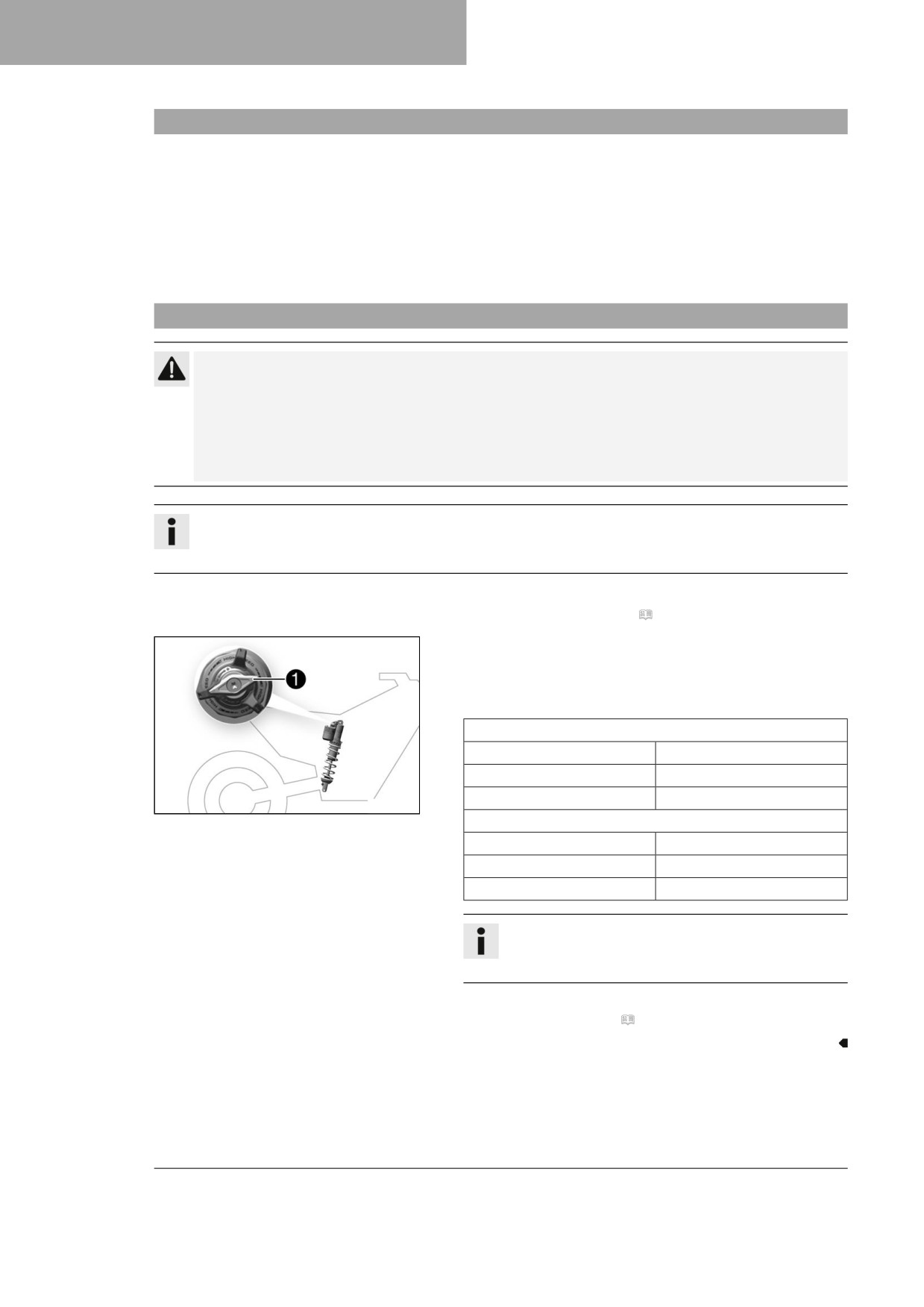

Ställa in fjäderbenets kompressionsdämpning lowspeed
Se upp
Risk för personskador Om fjäderbenet tas isär på fel sätt, kommer delar av fjäderbenet att slungas
omkring.
Fjäderbenet är fyllt med högkomprimerat kväve.
- Följ den angivna beskrivningen. (Din auktoriserade Husqvarna Motorcycles-verkstad hjälper dig
gärna.)
Info
Lowspeed-inställningen för kompressionsdämpningen visar effekt vid långsam till normal fjädring av fjä-
derbenet.
Förarbete
- Demontera höger sidolock. ( s 66)
Huvudarbete
- Vrid justerdelen 1 medsols tills det tar stopp.
- Vrid det antal klick som motsvarar fjäderbenstypen motsols.
Specifikation
Kompressionsdämpning lowspeed (FC 250 EU)
Komfort
17 klickningar
Standard
15 klickningar
Sport
13 klickningar
F03639-11
Kompressionsdämpning lowspeed (FC 250 US)
Komfort
17 klickningar
Standard
15 klickningar
Sport
13 klickningar
Info
Vrid medsols för att öka dämpningen, vrid motsols för
att minska dämpningen.
Efterarbete
- Montera höger sidolock. ( s 66)
36
INSTÄLLNING AV CHASSIT
10
10.5
Ställa in fjäderbenets kompressionsdämpning highspeed
Se upp
Risk för personskador Om fjäderbenet tas isär på fel sätt, kommer delar av fjäderbenet att slungas
omkring.
Fjäderbenet är fyllt med högkomprimerat kväve.
- Följ den angivna beskrivningen. (Din auktoriserade Husqvarna Motorcycles-verkstad hjälper dig
gärna.)
Info
Highspeed-inställningen av kompressionsdämpningen visar effekt vid snabb fjädring av fjäderbenet.
Förarbete
- Demontera höger sidolock. ( s 66)
Huvudarbete
- Vrid justerdelen 1 medsols tills det tar stopp.
- Vrid det antal varv som motsvarar fjäderbenstypen motsols.
Specifikation
Kompressionsdämpning highspeed (FC 250 EU)
Komfort
2 varv
Standard
1,5 varv
Sport
1 varv
F03639-10
Kompressionsdämpning highspeed (FC 250 US)
Komfort
2 varv
Standard
1,5 varv
Sport
1 varv
Info
Vrid medsols för att öka dämpningen, vrid motsols för
att minska dämpningen.
Efterarbete
- Montera höger sidolock. ( s 66)
10.6

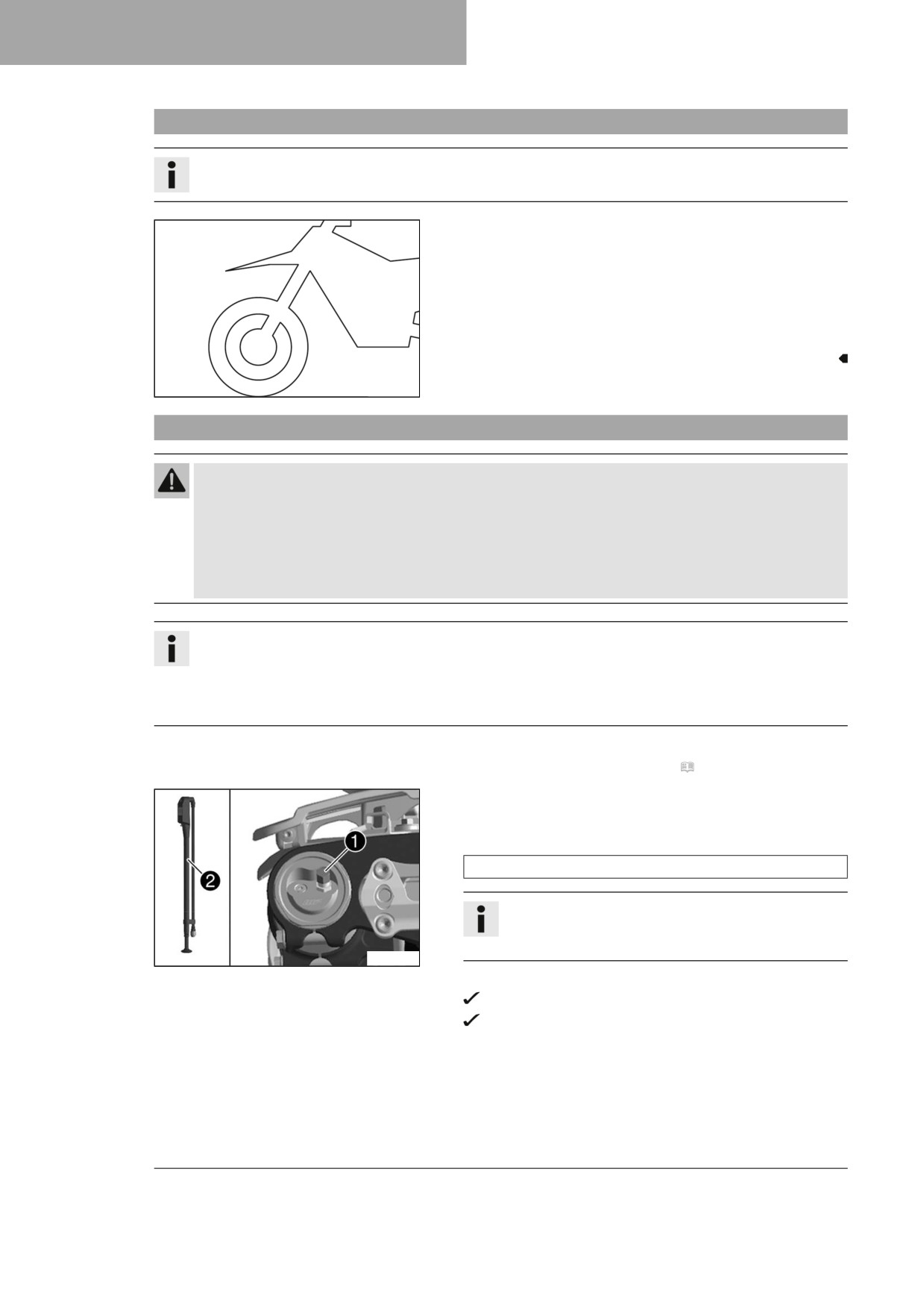

Ställa in fjäderbenets returdämpning
Se upp
Risk för personskador Om fjäderbenet tas isär på fel sätt, kommer delar av fjäderbenet att slungas
omkring.
Fjäderbenet är fyllt med högkomprimerat kväve.
- Följ den angivna beskrivningen. (Din auktoriserade Husqvarna Motorcycles-verkstad hjälper dig
gärna.)
37
10
INSTÄLLNING AV CHASSIT
- Vrid justerdelen 1 medsols till det sista märkbara klicket.
- Vrid det antal klick som motsvarar fjäderbenstypen motsols.
Specifikation
Returdämpning (FC 250 EU)
Komfort
17 klickningar
Standard
15 klickningar
Sport
13 klickningar
F03640-10
Returdämpning (FC 250 US)
Komfort
17 klickningar
Standard
15 klickningar
Sport
13 klickningar
Info
Vrid medsols för att öka dämpningen, vrid motsols för
att minska dämpningen vid utfjädringen.
10.7

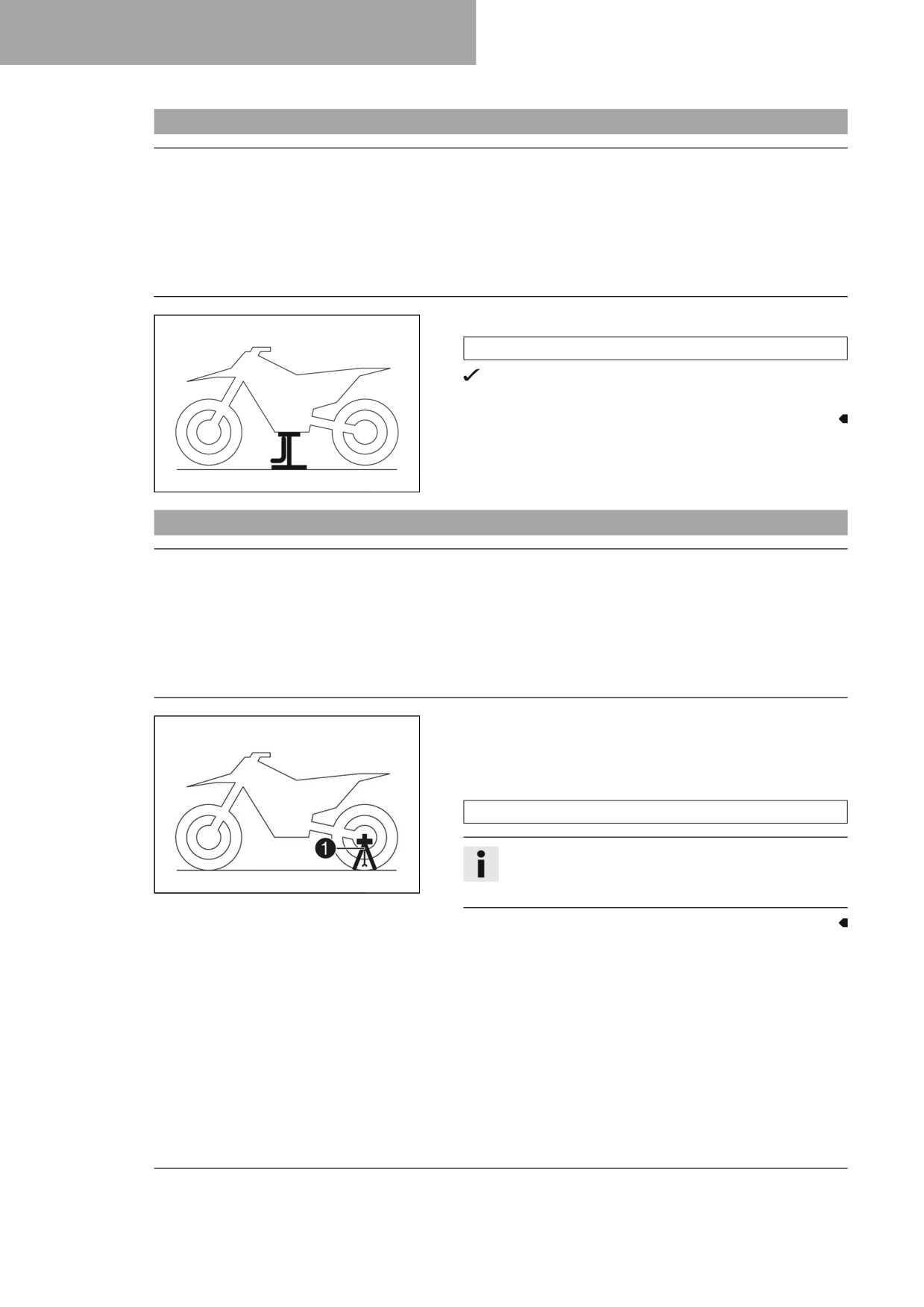

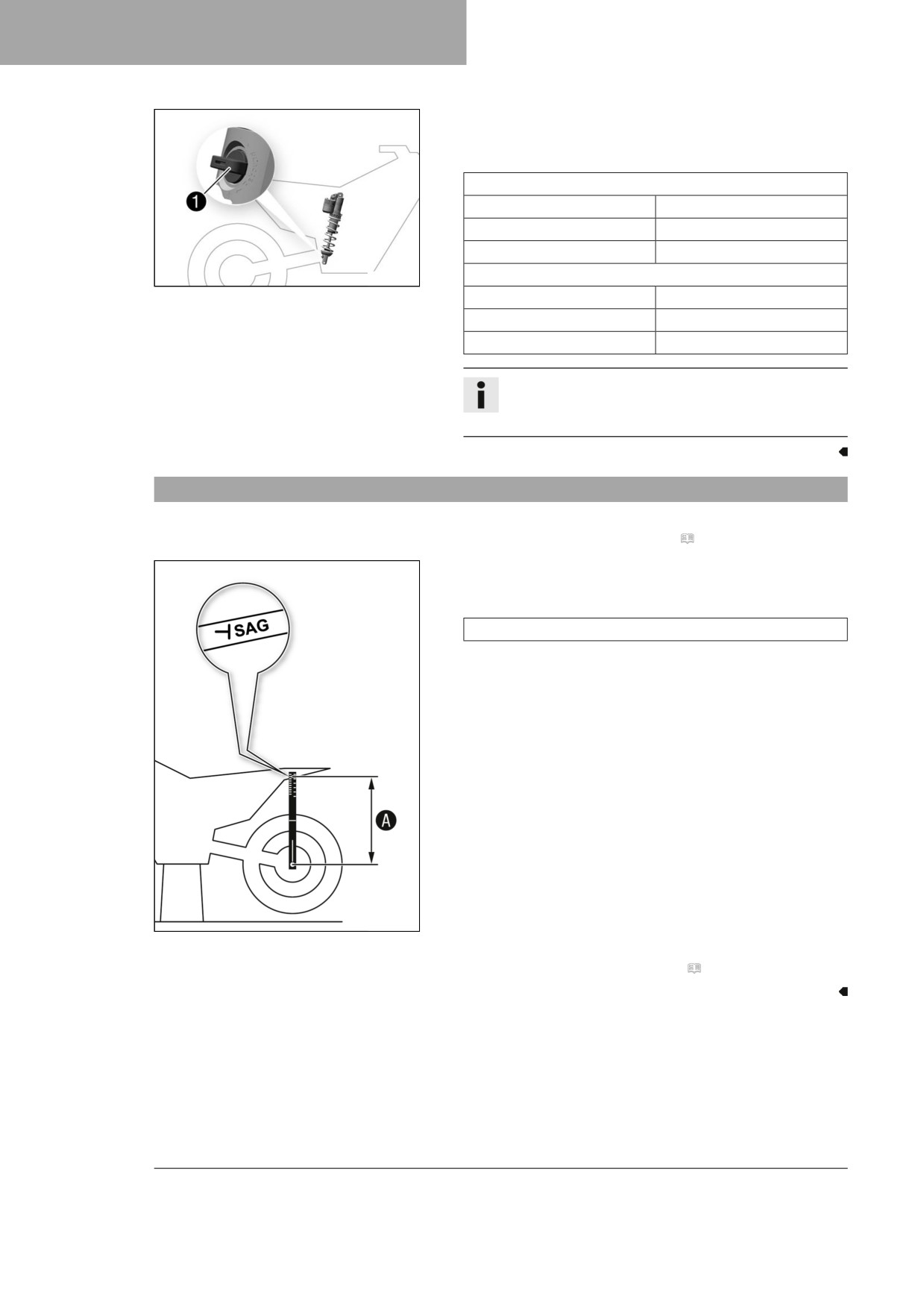

Bestämma måttet för det avlastade bakhjulet
Förarbete
- Lyft upp motorcykeln med mc-lyft. ( s 48)
Huvudarbete
- Positionera hängmätaren i bakhjulsaxeln och mät avståndet
till markeringen SAG på den bakre skärmen.
Hängmätare (00029090200)
- Anteckna värdet som mått A.
402415-10
Efterarbete
- Ta bort motorcykeln från mc-lyften. ( s 48)
38
INSTÄLLNING AV CHASSIT
10
10.8
Kontrollera fjäderbenets statiska häng
-
Bestäm måttet A för det avlastade bakhjulet. ( s 38)
–
En annan person ska hålla motorcykeln i vertikalt läge.
–
Använd hängmätaren och mät ännu en gång avståndet
mellan bakhjulsaxeln och markeringen SAG på den bakre
skärmen.
-
Anteckna värdet som mått B.
Info
Differensen mellan mått A och B är det statiska
hänget.
-
Kontrollera det statiska hänget.
Statiskt häng (FC 250 EU)
35 mm
Statiskt häng (FC 250 US)
35 mm
» Om det statiska hänget är större eller mindre än det
angivna måttet:
- Ställ in fjäderbenets fjäderförspänning.
(
s 40)
402416-10
10.9
Kontrollera fjäderbenets häng under körning
-
Bestäm måttet A för det avlastade bakhjulet. ( s 38)
–
En medhjälpare ska hålla fast motorcykeln. Föraren sätter sig
på motorcykeln med komplett skyddsutrustning och intar nor-
mal sittposition med fötterna på fotpinnarna. Föraren gungar
några gånger upp och ner.
Bakhjulets upphängning stabiliseras.
-
En andra person mäter nu på nytt med hängmätaren avstån-
det mellan bakhjulsaxeln och markeringen SAG på den bakre
skärmen.
-
Anteckna värdet som mått C.
Info
Differensen mellan mått A och C är hänget under
körning.
-
Kontrollera hänget under körning.
Häng under körning
105 mm
(FC 250 EU)
402417-10
Häng under körning
105 mm
(FC 250 US)
» Om hänget under körning avviker från det angivna måttet:
- Ställ in hänget under körning.
(
s 41)
39
10
INSTÄLLNING AV CHASSIT
10.10

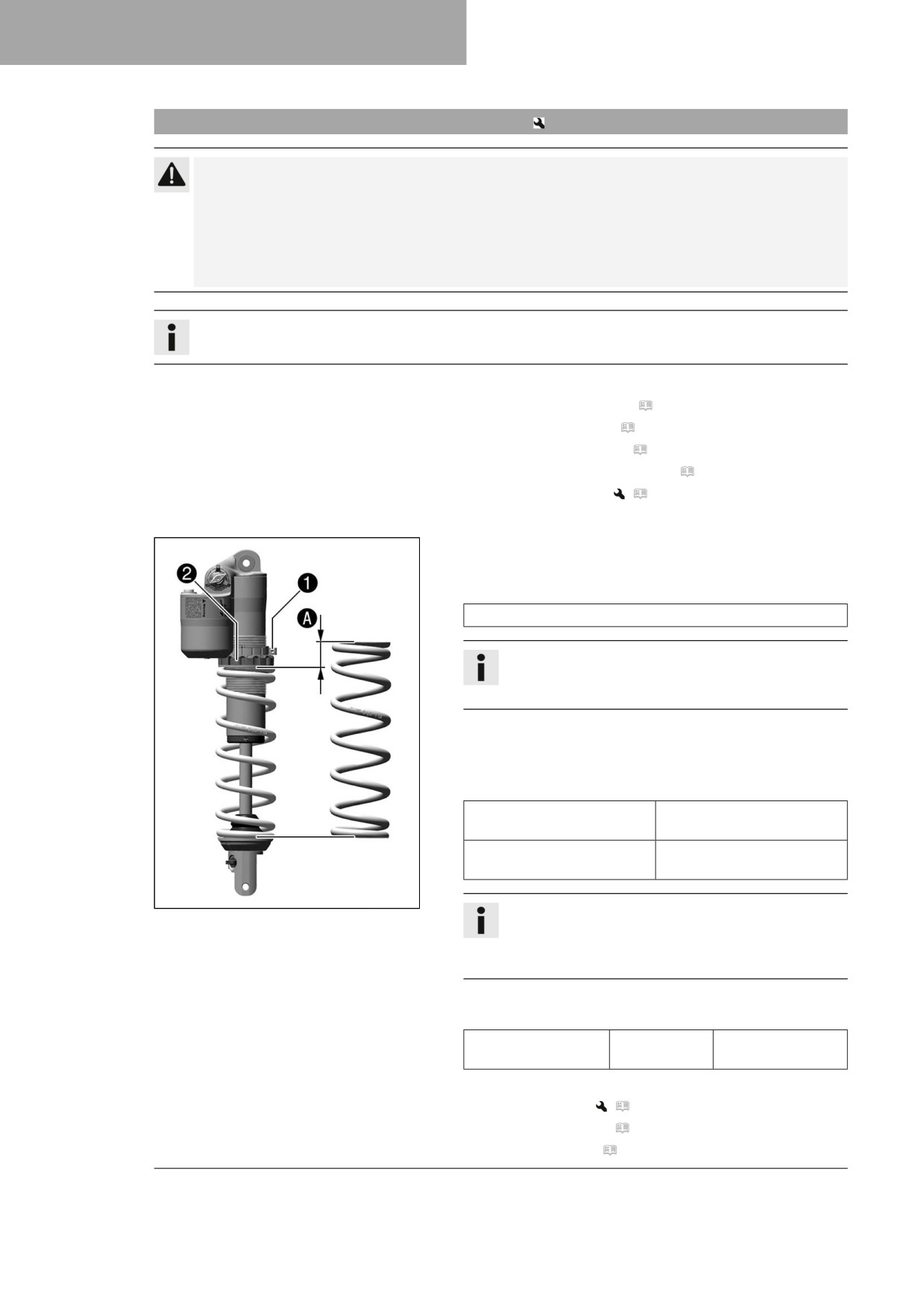

Ställa in fjäderbenets fjäderförspänning
Se upp
Risk för personskador Om fjäderbenet tas isär på fel sätt, kommer delar av fjäderbenet att slungas
omkring.
Fjäderbenet är fyllt med högkomprimerat kväve.
- Följ den angivna beskrivningen. (Din auktoriserade Husqvarna Motorcycles-verkstad hjälper dig
gärna.)
Info
Innan fjäderförspänningen ändras ska den aktuella inställningen antecknas, t.ex. fjäderlängden.
Förarbete
- Demontera höger sidolock. ( s 66)
- Demontera ramskyddet. ( s 50)
- Demontera slutdämparen. ( s 67)
- Lyft upp motorcykeln med mc-lyft. ( s 48)
- Demontera fjäderbenet.
(
s 58)
– Rengör noggrant det demonterade fjäderbenet.
Huvudarbete
-
Lossa skruven 1.
–
Vrid inställningsringen 2 tills fjädern inte längre är spänd.
Tappnyckel (90129051000)
Info
Om fjädern inte går att göra helt ospänd, måste fjädern
monteras ur för exakt mätning av fjäderlängden.
-
Mät den ospända fjäderlängden.
–
Spänn fjädern genom att vrida inställningsringen 2 tills det
specificerade måttet A har uppnåtts.
Specifikation
Fjäderförspänning
8 mm
(FC 250 EU)
Fjäderförspänning
8 mm
(FC 250 US)
F03627-10
Info
Beroende på det statiska hänget resp. hänget under
körning kan högre eller lägre fjäderförspänning behöva
väljas.
-
Dra åt skruven 1.
Specifikation
Skruv ställring fjäder-
M5
5 Nm
ben
Efterarbete
- Montera fjäderbenet.
(
s 59)
– Montera slutdämparen. ( s 67)
- Montera ramskyddet. ( s 51)
40
INSTÄLLNING AV CHASSIT
10
– Montera höger sidolock. ( s 66)
- Kontrollera fotbromspedalens spel. ( s 87)
- Ta bort motorcykeln från mc-lyften. ( s 48)
10.11

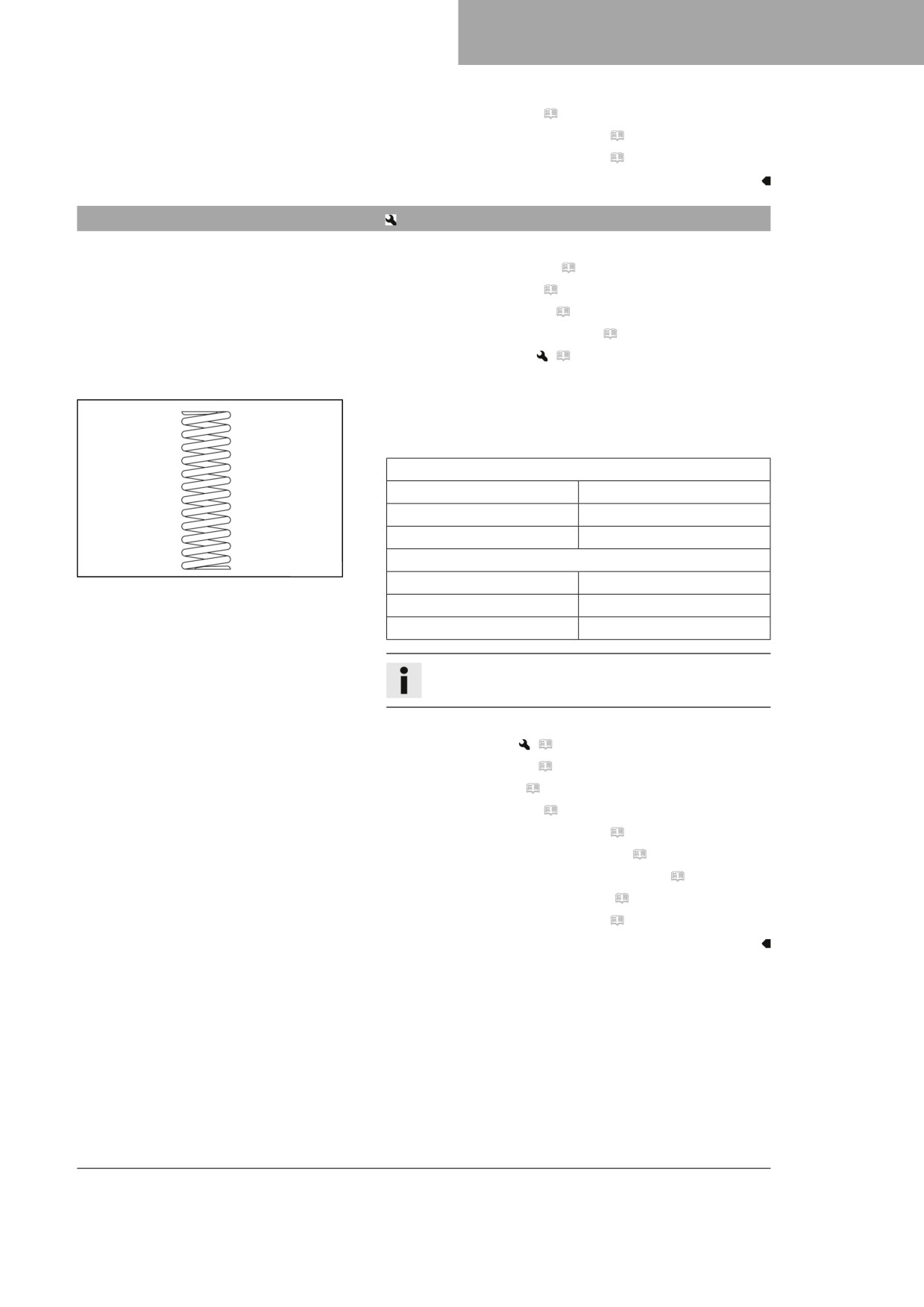

Ställa in hänget under körning
Förarbete
- Demontera höger sidolock. ( s 66)
- Demontera ramskyddet. ( s 50)
- Demontera slutdämparen. ( s 67)
- Lyft upp motorcykeln med mc-lyft. ( s 48)
- Demontera fjäderbenet.
(
s 58)
– Rengör noggrant det demonterade fjäderbenet.
Huvudarbete
- Välj och montera en lämplig fjäder.
Specifikation
Fjäderkonstant (FC 250 EU)
Vikt förare: 65 … 75 kg
42 N/mm
Vikt förare: 75 … 85 kg
45 N/mm
Vikt förare: 85 … 95 kg
48 N/mm
Fjäderkonstant (FC 250 US)
B00292-10
Vikt förare: 65 … 75 kg
39 N/mm
Vikt förare: 75 … 85 kg
42 N/mm
Vikt förare: 85 … 95 kg
45 N/mm
Info
Fjäderkonstanten anges på fjäderns utsida.
Efterarbete
- Montera fjäderbenet.
(
s 59)
– Montera slutdämparen. ( s 67)
- Montera ramskyddet. ( s 51)
- Montera höger sidolock. ( s 66)
- Kontrollera fotbromspedalens spel. ( s 87)
- Kontrollera fjäderbenets statiska häng. ( s 39)
- Kontrollera fjäderbenets häng under körning. ( s 39)
- Ställ in fjäderbenets returdämpning. ( s 37)
- Ta bort motorcykeln från mc-lyften. ( s 48)
41
10
INSTÄLLNING AV CHASSIT
10.12
Kontrollera gaffelns grundinställning
Info
Av olika skäl kan man inte definiera ett visst exakt häng under körning för gaffeln.
- Mindre avvikelser av förarens vikt kan kompenseras genom
att justera gaffelns lufttryck.
- Om gaffeln ofta slår igenom (hårt dunk vid kompression)
måste gaffellufttrycket höjas enligt direktiven för att förhindra
skador på gaffeln och ramen.
- Om gaffeln känns ovanligt hård efter längre användning
måste gaffelbenen avluftas.
401000-01
10.13
Ställa in gaffellufttryck
Varning
Olycksrisk Ändringar av chassiinställningen kan påverka köregenskaperna avsevärt.
Ändringar av chassiinställningen som inte är anpassade sinsemellan kan kraftigt försämra köregenska-
perna och överbelasta komponenterna.
- Gör endast inställningar inom rekommenderat område.
- Kör till en början långsamt efter att inställningarna gjorts för att kontrollera köregenskaperna.
Info
Kontrollera eller ställ in lufttrycket tidigast 5 minuter efter att motorn stängts av och under samma förhål-
landen.
Luftfjädringen sitter i vänster gaffelben. Kompressions- och returdämpningen sitter i det högra gaffelbe-
net.
Förarbete
- Lyft upp motorcykeln med mc-lyft. ( s 48)
Huvudarbete
- Ta bort skyddshättan 1.
- Skjut ihop gaffelpumpen 2 helt.
Gaffelpump (79412966100)
Info
Gaffelpumpen finns i en separat förpackning som följer
med motorcykeln.
A01166-10
- Anslut gaffelpumpen till det vänstra gaffelbenet.
Gaffelpumpens indikator slås på automatiskt.
När pumpen ansluts läcker lite luft ut ur gaffelbenet.
42
INSTÄLLNING AV CHASSIT
10
Info
Detta beror på slangens volym och utgör ingen defekt
på gaffelpumpen eller gaffeln.
Se den medföljande monteringsanvisningen för tek-
niska Husqvarna Motorcycles-tillbehör.
-

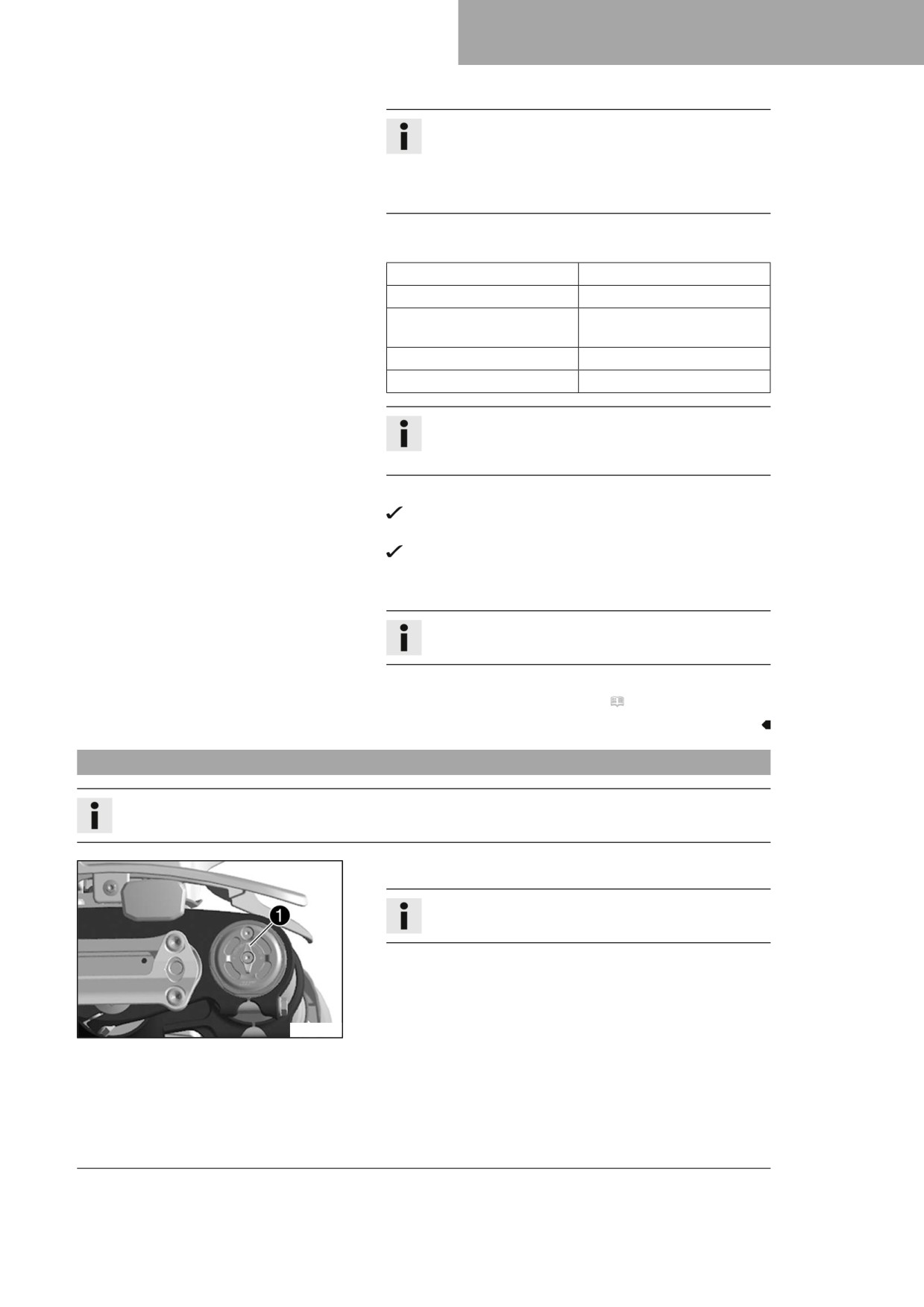

Ställ in lufttrycket efter specifikationerna.
Specifikation
Lufttryck (FC 250 EU)
10,3 bar
Lufttryck (FC 250 US)
10,5 bar
Ändra lufttrycket stegvis
0,2 bar
med
Minimalt lufttryck
7 bar
Maximalt lufttryck
12 bar
Info
Lufttrycket får under inga omständigheter ställas in
utanför det angivna intervallet.
-
Lossa gaffelpumpen från det vänstra gaffelbenet.
När gaffelpumpen lossas släpps övertryck ut ur slangen
men själva gaffelbenet läcker inte ut någon luft.
Gaffelpumpens indikator stängs av automatiskt efter
80 sekunder.
-
Montera skyddshättan.
Info
Sätt endast dit skyddshättan för hand.
Efterarbete
- Ta bort motorcykeln från mc-lyften. ( s 48)
10.14
Ställa in gaffelns kompressionsdämpning
Info
Den hydrauliska kompressionsdämpningen avgör hur gaffeln beter sig vid kompression.
- Vrid justerdelen 1 medsols tills det tar stopp.
Info
Justerdelen 1 sitter längst upp på höger gaffelben.
- Vrid det antal klick som motsvarar gaffeltypen motsols.
A01167-10
43
10
INSTÄLLNING AV CHASSIT
Specifikation
Kompressionsdämpning (FC 250 EU)
Komfort
17 klickningar
Standard
12 klickningar
Sport
7 klickningar
Kompressionsdämpning (FC 250 US)
Komfort
17 klickningar
Standard
12 klickningar
Sport
7 klickningar
Info
Vrid medsols för att öka dämpningen, vrid motsols för
att minska dämpningen vid kompressionsrörelsen.
10.15

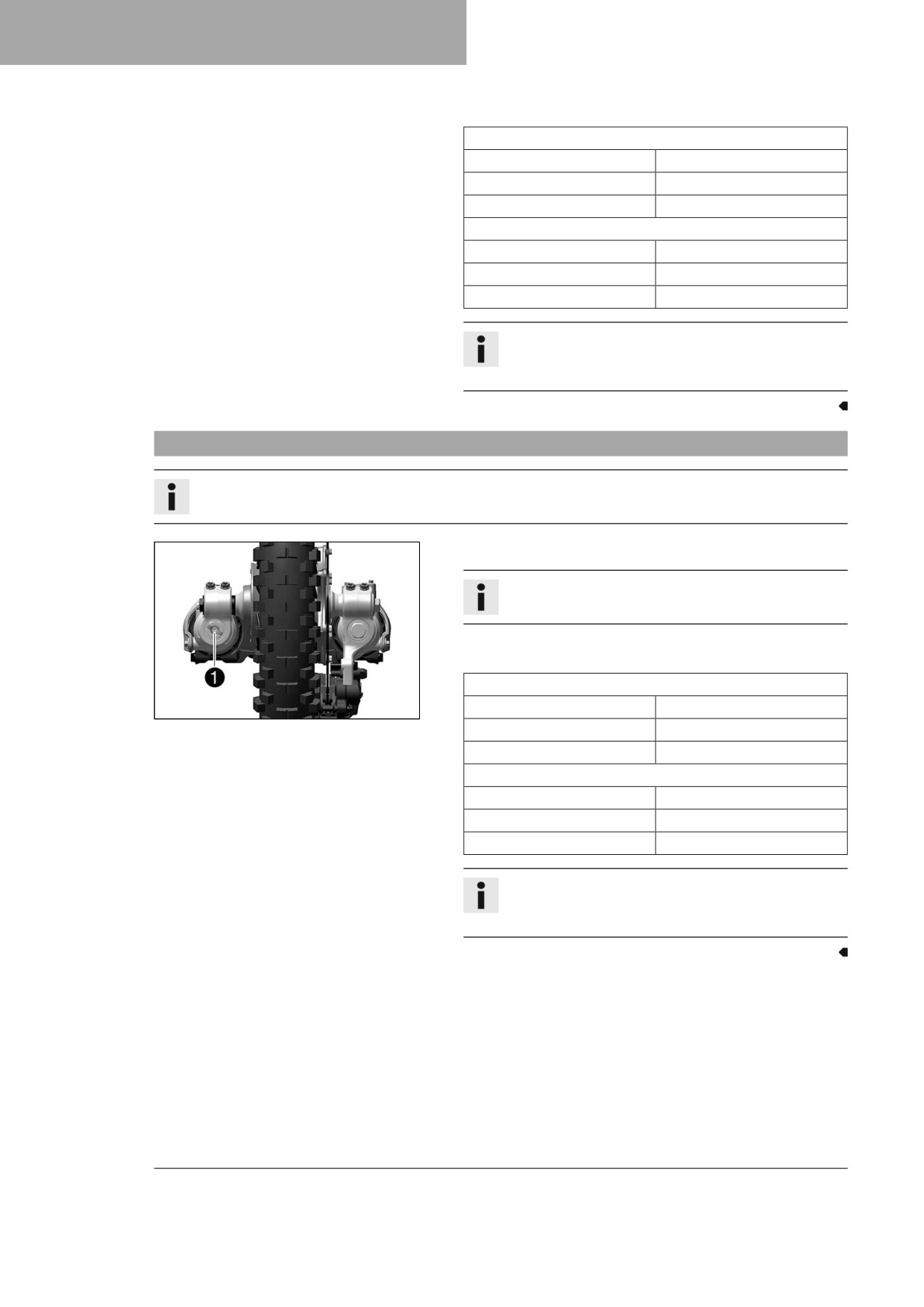

Ställa in gaffelns returdämpning
Info
Den hydrauliska returdämpningen avgör hur gaffeln beter sig vid utfjädringen.
- Vrid justerdelen 1 medsols tills det tar stopp.
Info
Justerdelen 1 sitter längst ned på höger gaffelben.
- Vrid det antal klick som motsvarar gaffeltypen motsols.
Specifikation
Returdämpning (FC 250 EU)
Komfort
17 klickningar
Z01370-10
Standard
12 klickningar
Sport
7 klickningar
Returdämpning (FC 250 US)
Komfort
23 klickningar
Standard
18 klickningar
Sport
13 klickningar
Info
Vrid medsols för att öka dämpningen, vrid motsols för
att minska dämpningen vid utfjädringen.
44
INSTÄLLNING AV CHASSIT
10
10.16
Styrets läge
Hålen i styrhållaren 1 sitter på ett avstånd av A från mitten.
Borrhålsavstånd A
3,5 mm
Styret kan monteras i 2 olika lägen. Föraren kan på så sätt välja
det bekvämaste läget för styret.
Info
Dessutom kan styret både monteras fast eller med gummi-
lagring.
A01168-10
10.17
Ställa in styrets läge
Varning
Risk för olyckor Ett reparerat styre innebär en säkerhetsrisk.
Om styret böjs eller riktas, blir materialet utmattat. Resultatet kan bli ett brott på styret.
- Byt ut styret om det har skadats eller böjts.
Info
Styret kan monteras fast eller med gummilagring.
Förarbete
- Ta av styrskydden.
45
10
INSTÄLLNING AV CHASSIT

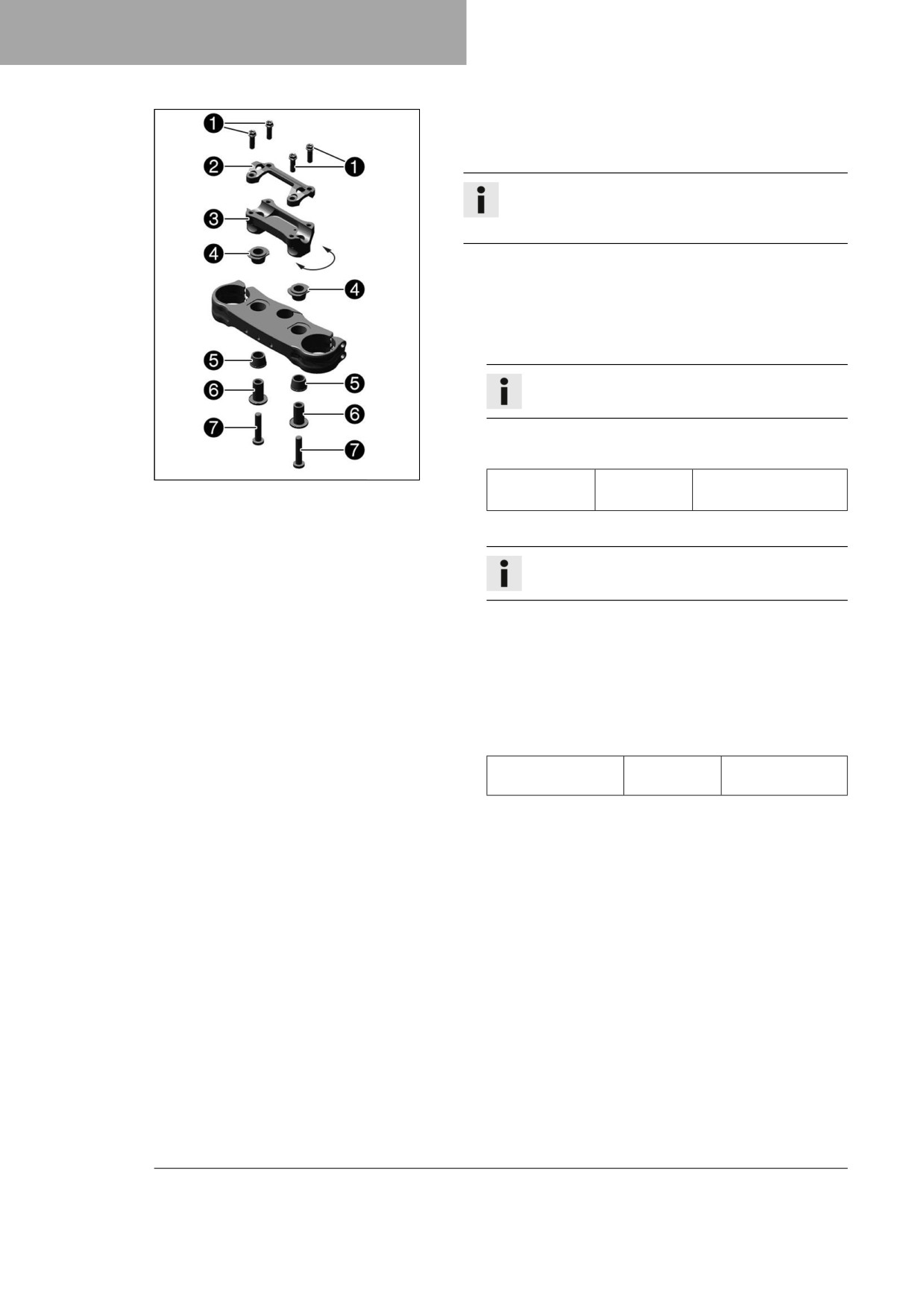

Huvudarbete
- Ta bort skruvarna 1. Ta bort styrets klämelement 2. Ta
bort styret och lägg det åt sidan.
Info
Täck över komponenterna så att de inte skadas.
Se till att kablar och ledningar inte viks.
- Ta bort skruvarna 7 och bussningarna 6. Ta bort styrhålla-
ren 3.
Ställa in styrets läge med gummilagrat klämelement
-
Sätt gummibussningarna 4 och 5 på plats.
–
Placera styrhållaren i önskat läge.
Info
Styrhållaren är längre och högre på en sida.
-
Montera skruvarna 7 med bussning 6 och dra åt dem.
Specifikation
A01169-10
Skruv styrhål-
M10
40 Nm
lare
Loctite®243™
–
Placera styret i korrekt läge.
Info
Se till att kablarna och ledningarna ligger rätt.
-
Passa in styrets klämelement 2.
–
Sätt dit skruvarna 1 utan att dra åt dem.
–
Skruva först dit styrets klämelement med skruvar 1
på styrhållarnas längre, högre sida tills delarna rör vid
varandra.
-
Dra sedan åt skruvarna 1 jämnt.
Specifikation
Skruv styrets klä-
M8
20 Nm
melement
46
INSTÄLLNING AV CHASSIT
10

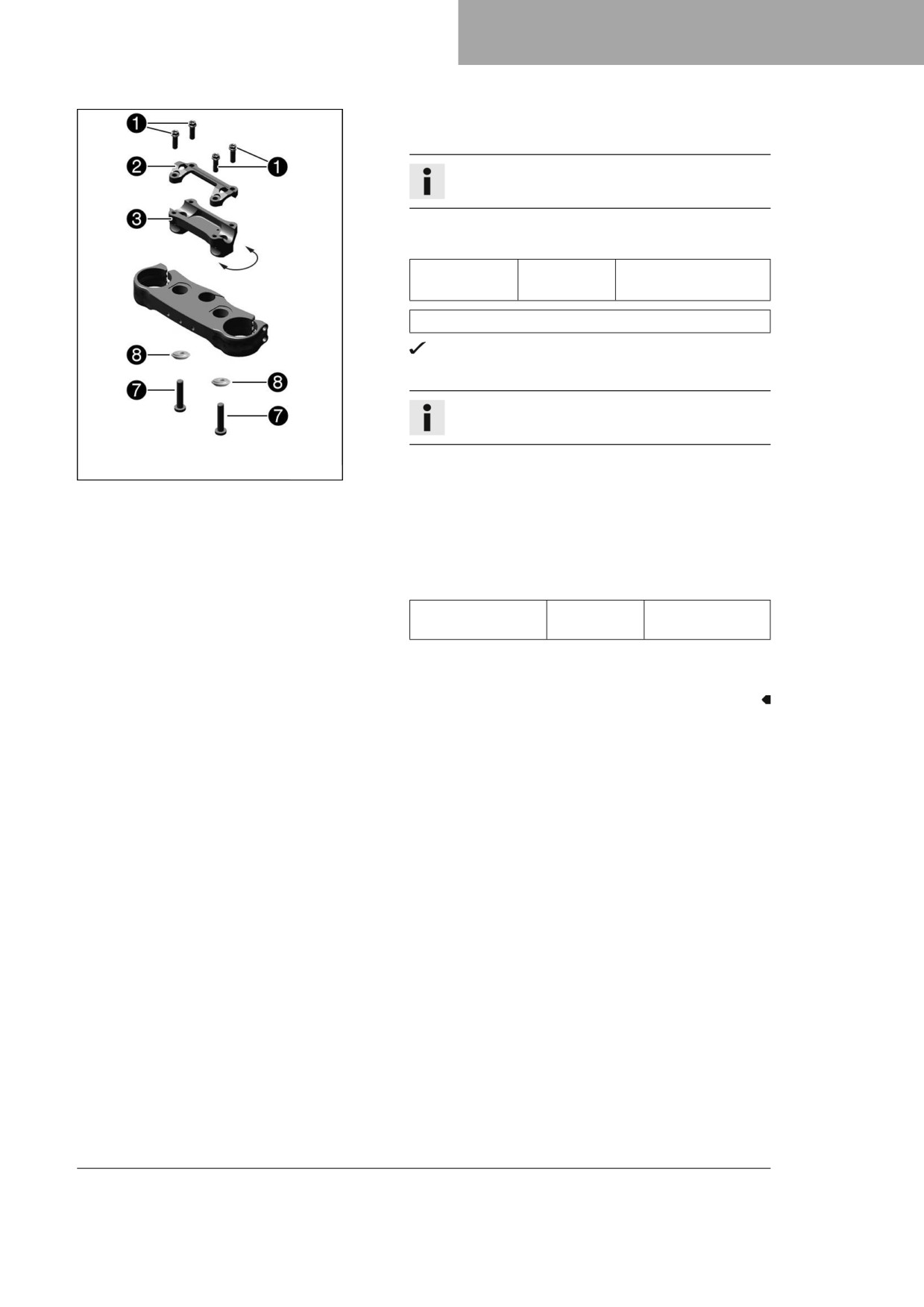

Ställa in styrets läge med fast klämelement
-
Placera styrhållaren i önskat läge.
Info
Styrhållaren är längre och högre på en sida.
-
Sätt i skruvarna 7 med bussningarna 8 och dra åt.
Specifikation
Skruv styrhål-
M10
40 Nm
lare
Loctite®243™
Bussning styrets klämelement fast (A46001038010)
Den koniska sidan av bussningen är vänd nedåt.
-
Placera styret i korrekt läge.
Info
Se till att kablarna och ledningarna ligger rätt.
-
Passa in styrets klämelement 2.
A01170-10
-
Sätt dit skruvarna 1 utan att dra åt dem.
–
Skruva först dit styrets klämelement med skruvar 1
på styrhållarnas längre, högre sida tills delarna rör vid
varandra.
-
Dra sedan åt skruvarna 1 jämnt.
Specifikation
Skruv styrets klä-
M8
20 Nm
melement
Efterarbete
- Montera styrskydden.
47
11
SERVICEARBETEN CHASSI
11.1
Lyfta motorcykeln med mc-lyft
Obs!
Materialskador Fordonet skadas om det parkeras på ett felaktigt sätt.
Om fordonet rullar iväg eller ramlar omkull kan allvarliga skador uppstå.
Komponenterna som används när man parkerar fordonet är utformade endast för fordonets vikt.
- Parkera fordonet på fast och jämn mark.
- Se till att ingen person sätter sig på fordonet när fordonet är parkerat på ett stöd.
- Lyft upp motorcykeln på ramen under motorn.
MC-lyft (81329955100)
Inget av hjulen har kontakt med marken.
- Se till att motorcykeln inte kan välta.
401942-01
11.2
Ta bort motorcykeln från mc-lyften
Obs!
Materialskador Fordonet skadas om det parkeras på ett felaktigt sätt.
Om fordonet rullar iväg eller ramlar omkull kan allvarliga skador uppstå.
Komponenterna som används när man parkerar fordonet är utformade endast för fordonets vikt.
- Parkera fordonet på fast och jämn mark.
- Se till att ingen person sätter sig på fordonet när fordonet är parkerat på ett stöd.
- Ta bort motorcykeln från mc-lyften.
- Ta bort mc-lyften.
- Stick in pluginstödet 1 på vänster sida av hjulaxeln för att
parkera motorcykeln.
Plug-in-stöd (A46029094000)
Info
Plug-in-stödet medföljer leveransen.
H02629-10
Ta bort plug-in-stödet innan du kör iväg.
48
SERVICEARBETEN CHASSI
11
11.3

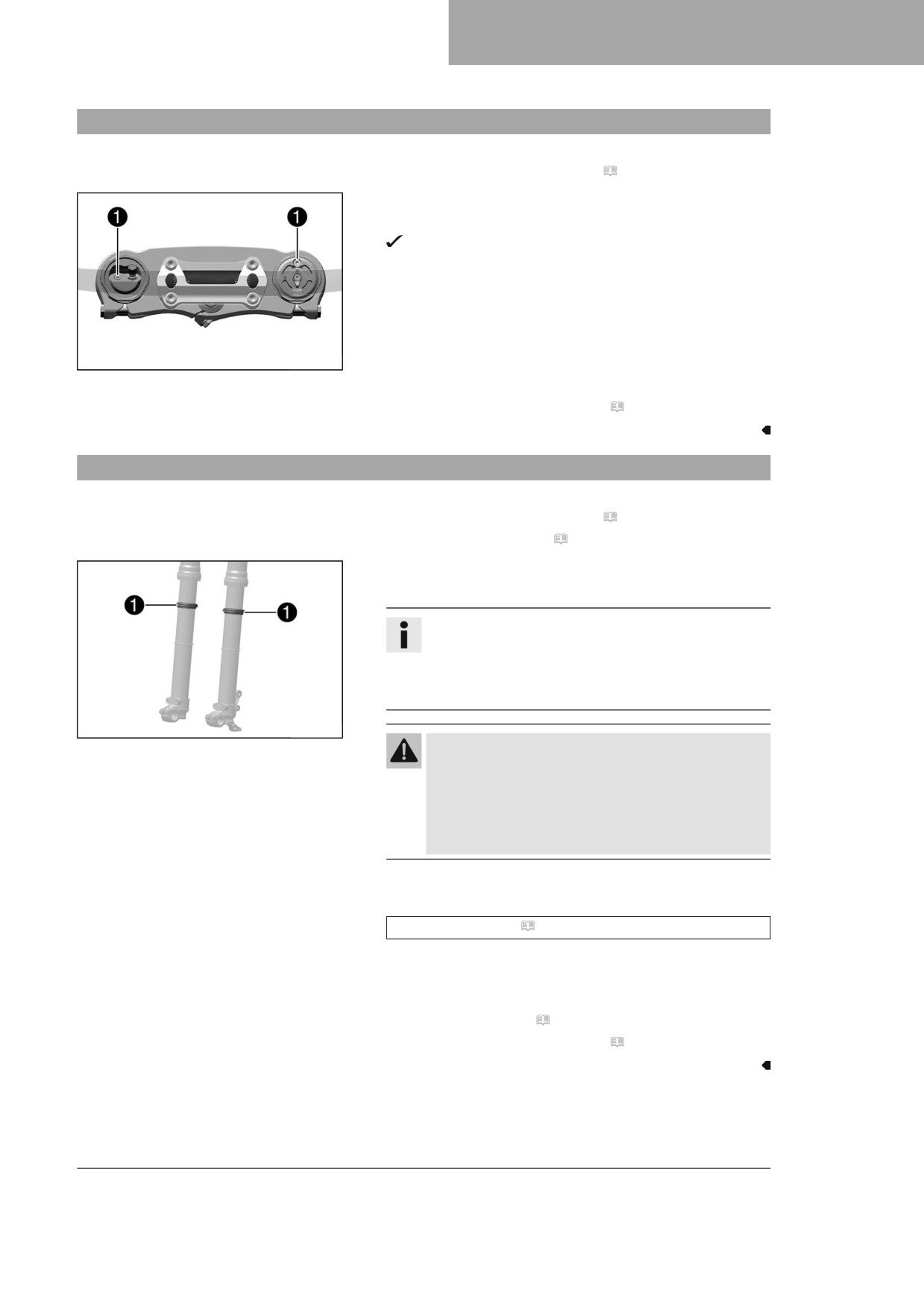

Avlufta gaffelben
Förarbete
- Lyft upp motorcykeln med mc-lyft. ( s 48)
Huvudarbete
- Lossa avluftningsskruvarna 1.
Ett eventuellt övertryck i gaffelns insida utjämnas.
- Dra åt avluftningsskruvarna.
A01215-10
Efterarbete
- Ta bort motorcykeln från mc-lyften. ( s 48)
11.4
Rengöra gaffelbenens dammtätningar
Förarbete
- Lyft upp motorcykeln med mc-lyft. ( s 48)
- Demontera gaffelskyddet. ( s 50)
Huvudarbete
- Skjut ner båda gaffelbenens dammtätningar 1.
Info
Dammtätningarna stryker av damm och grov smuts
från gaffelbenen. Med tiden kan smuts samla sig
bakom dammtätningarna. Om denna smuts inte
avlägsnas kan de bakomliggande oljeringarna bli otäta.
F03666-10
Varning
Risk för olyckor Olja eller fett på bromsskivorna för-
sämrar bromskraften.
- Håll alltid bromsskivorna olje- och fettfria.
- Vid behov rengörs bromsskivorna med bromsren-
göringsmedel.
- Rengör och olja in dammtätningar och gaffelns innerrör på
båda gaffelbenen.
Universal-oljespray ( s 141)
- Tryck tillbaka dammtätningen till monteringsläget.
- Torka bort överflödig olja.
Efterarbete
- Montera gaffelskyddet. ( s 50)
- Ta bort motorcykeln från mc-lyften. ( s 48)
49
11
SERVICEARBETEN CHASSI
11.5
Demontera gaffelskyddet
- Ta bort skruvarna 1 och klämman.
- Ta bort skruvarna 2 och vänster gaffelskydd.
- Ta bort skruvarna 3 och höger gaffelskydd.
A01213-10
11.6
Montera gaffelskyddet
- Placera gaffelskyddet i korrekt läge på det vänstra gaffelbe-
net. Montera skruvarna 1 och dra åt dem.
Specifikation
Övriga skruvar
M6
10 Nm
chassi
- Sätt bromsledningen och klämman på plats. Montera skru-
varna 2 och dra åt dem.
- Placera gaffelskyddet i korrekt läge på det högra gaffelbenet.
A01213-11
Montera skruvarna 3 och dra åt dem.
Specifikation
Övriga skruvar
M6
10 Nm
chassi
11.7
Demontera ramskydd
Förarbete
- Demontera höger sidolock. ( s 66)
Huvudarbete
- Ta bort buntbanden.
- Ta bort skruvarna 1 med hylsorna.
- Ta av det vänstra ramskyddet.
- Skjut det högra ramskyddet framåt och ta av det nedåt.
T04408-10
50
//////////////////////////////////////////
