SERVICEARBETEN CHASSI

11.8

Montera ramskydd

Huvudarbete

- Passa in det vänstra ramskyddet.

- Sätt i det högra ramskyddet underifrån och skjut det bakåt.

- Sätt i skruvarna 1 med bussningarna och dra åt.

Specifikation

Skruv ramskydd

3 Nm

– Fixera ramskyddet med buntband.

T04408-10

Efterarbete

- Montera höger sidolock. ( s 66)

11.9

Demontera gaffelbenen

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

- Demontera framhjulet.

(

s 93)

Huvudarbete

- Ta bort skruvarna 1 och klämman.

- Ta bort skruvarna 2 och avlägsna bromsoket.

- Häng bromsoket med bromsledningen åt sidan utan att dra

den för hårt.

Info

Manövrera inte bromshandtaget när framhjulet är

demonterat.

A01067-10

- Lossa skruvarna 3. Ta bort vänster gaffelben.

- Lossa skruvarna 4. Ta bort höger gaffelben.

A01189-10

11.10

Montera gaffelbenen

Huvudarbete

- Placera gaffelbenen i rätt läge.

Avluftningsskruven 1 för det högra gaffelbenet är place-

rad framåt.

Det vänstra gaffelbenets ventil A pekar framåt.

F03665-11

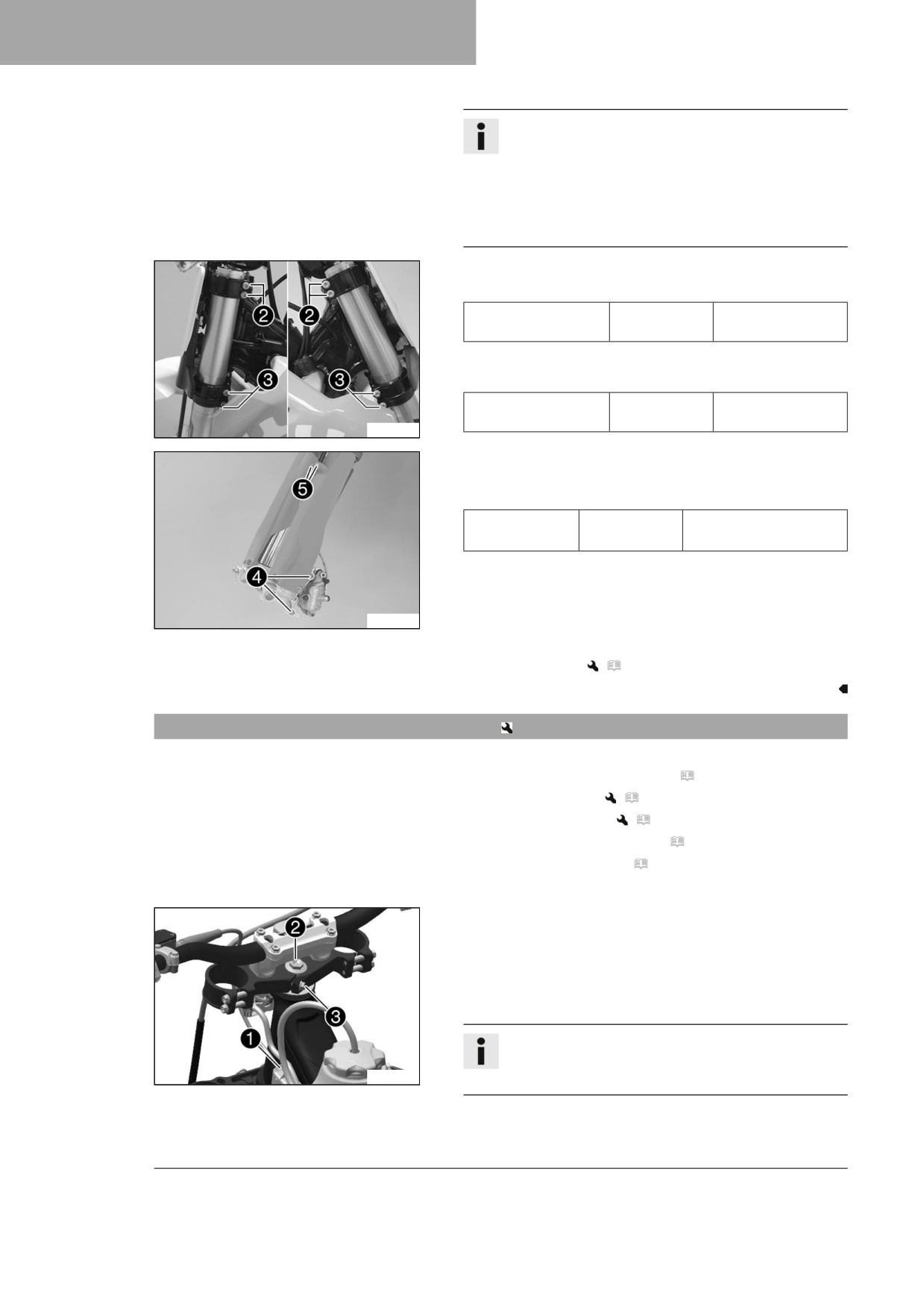

SERVICEARBETEN CHASSI

Info

Längst upp på gaffelbenen finns spår infrästa på

sidorna. Det andra (uppifrån sett) infrästa spåret i

gaffelbenet måste vara i jämnhöjd med den övre

gaffelkronans övre kant.

Luftfjädringen sitter i vänster gaffelben. Kompressions-

och returdämpningen sitter i det högra gaffelbenet.

Dra åt skruvarna 2.

Specifikation

Skruv gaffelkrona

17 Nm

upptill

Dra åt skruvarna 3.

Specifikation

Skruv gaffelkrona

12 Nm

nedtill

A01189-11

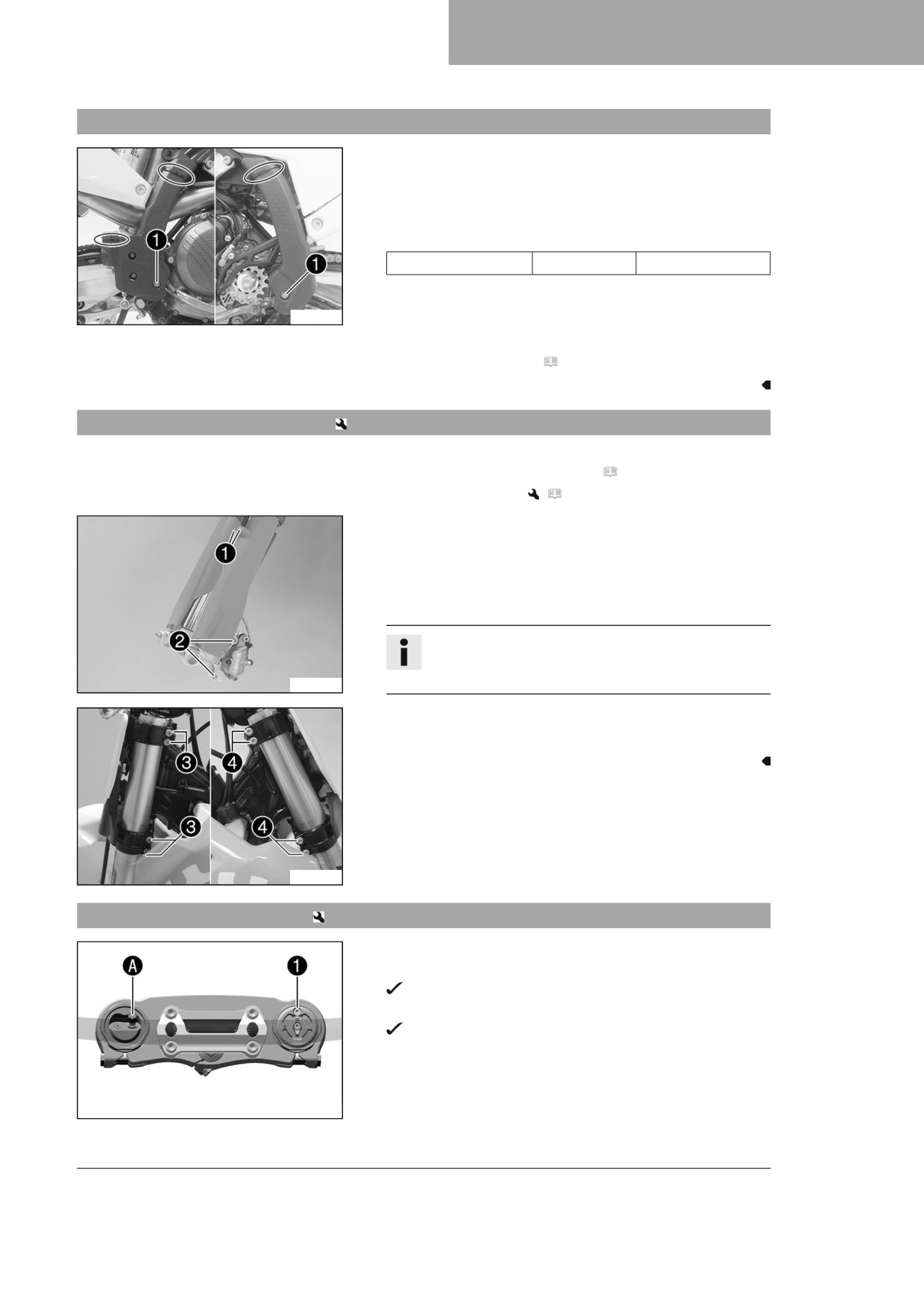

Sätt bromsoket på plats. Montera skruvarna 4 och dra åt

dem.

Specifikation

Skruv bromsok

25 Nm

fram

Loctite^®243™

–

Sätt bromsledningen och klämman på plats. Montera skru-

varna 5 och dra åt dem.

A01067-11

Efterarbete

- Montera framhjulet.

(

s 94)

11.11

Demontera den nedre gaffelkronan

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

- Demontera framhjulet.

(

s 93)

– Demontera gaffelbenen.

(

s 51)

– Demontera startnummerskylten. ( s 57)

- Demontera skärmen fram. ( s 57)

- Ta av styrskydden.

Huvudarbete

- Ta bort skruven 1. Haka av kabelstammen.

- Ta bort skruven 2.

- Ta bort skruven 3.

- Ta av den övre gaffelkronan och styret och lägg dem åt sidan.

Info

Täck över komponenterna så att de inte skadas.

A01190-10

Se till att kablar och ledningar inte viks.

SERVICEARBETEN CHASSI

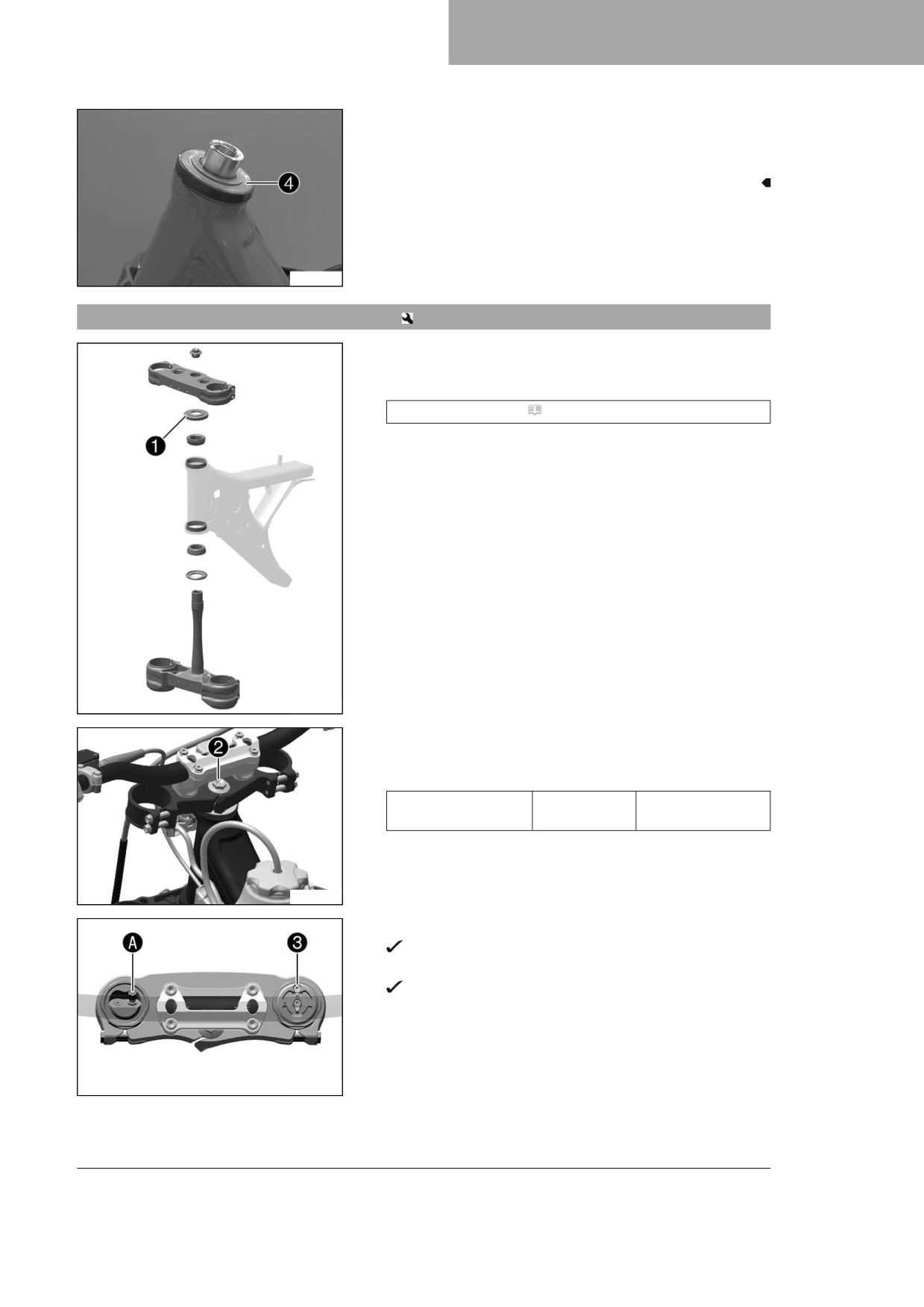

– Ta bort styrhuvudets tätning 4.

- Ta bort den nedre gaffelkronan tillsammans med gaffelröret.

- Ta bort styrhuvudets övre lager.

A01070-10

11.12

Montera den nedre gaffelkronan

Huvudarbete

- Gör rent lagren och tätningselementen, kontrollera att de inte

är skadade och smörj in dem.

Högvisköst smörjfett ( s 140)

- Sätt in den nedre gaffelkronan tillsammans med gaffelröret.

Montera styrhuvudets övre lager.

- Skjut på styrhuvudets tätning 1.

A01192-10

- Positionera den övre gaffelkronan och styret i rätt läge.

- Sätt dit skruven 2 utan att dra åt den.

Specifikation

Skruv styrhuvud upp-

M20x1,5

12 Nm

till

A01190-11

- Placera gaffelbenen i rätt läge.

Avluftningsskruven 3 för det högra gaffelbenet är place-

rad framåt.

Det vänstra gaffelbenets ventil A pekar framåt.

F03764-10

SERVICEARBETEN CHASSI

Info

Längst upp på gaffelbenen finns spår infrästa på

sidorna. Det andra (uppifrån sett) infrästa spåret i

gaffelbenet måste vara i jämnhöjd med den övre

gaffelkronans övre kant.

Luftfjädringen sitter i vänster gaffelben. Kompressions-

och returdämpningen sitter i det högra gaffelbenet.

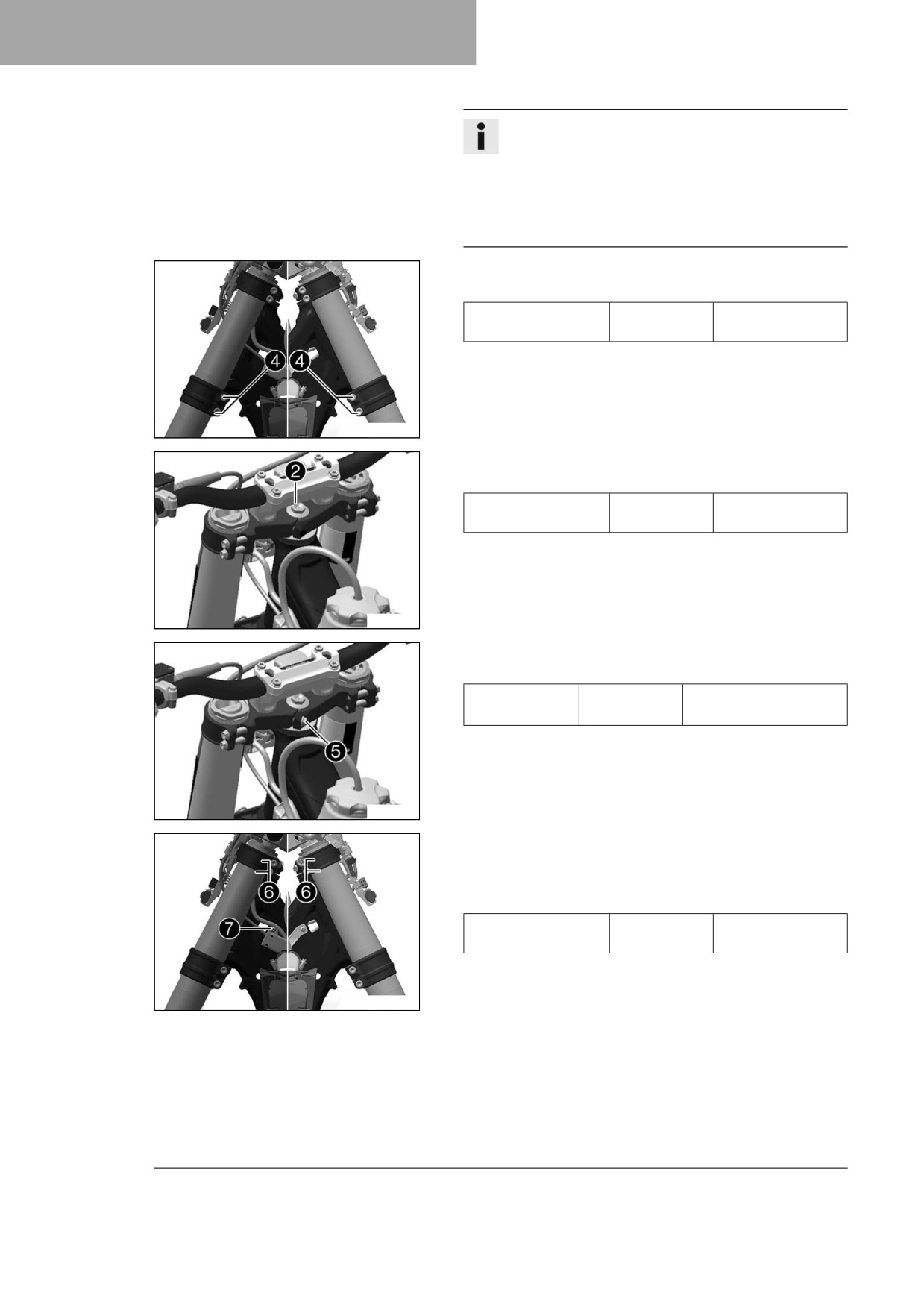

- Dra åt skruvarna 4.

Specifikation

Skruv gaffelkrona

12 Nm

nedtill

A01198-10

- Dra åt skruven 2.

Specifikation

Skruv styrhuvud upp-

M20x1,5

12 Nm

till

A01191-11

- Sätt i skruven 5 och dra åt den.

Specifikation

Skruv gaffelrör

20 Nm

upptill

Loctite^®243™

A01191-10

- Slå lätt på den övre gaffelkronan med en gummihammare för

att inga spänningar ska uppstå.

- Dra åt skruvarna 6.

Specifikation

Skruv gaffelkrona

17 Nm

upptill

- Fixera kabelstammen med kabelhållarna till vänster. Sätt i

skruven 7 och dra åt den.

A01198-11

SERVICEARBETEN CHASSI

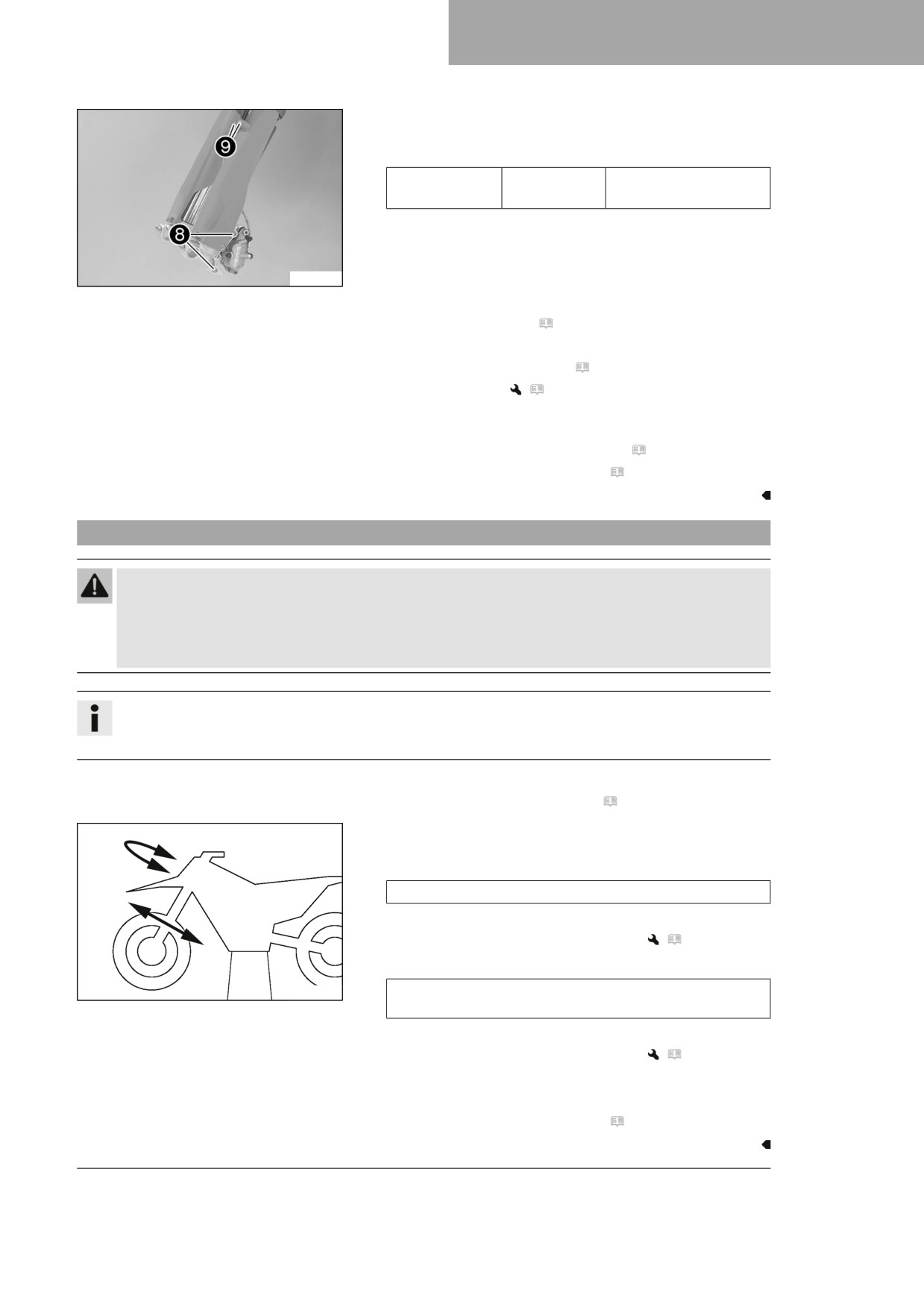

– Sätt bromsoket på plats. Montera skruvarna 8 och dra åt

dem.

Specifikation

Skruv bromsok

25 Nm

fram

Loctite^®243™

– Sätt bromsledningen och klämman på plats. Montera skru-

varna 9 och dra åt dem.

A01067-12

Efterarbete

- Montera skärmen fram. ( s 58)

- Montera styrskydden.

- Montera startnummerskylten. ( s 57)

- Montera framhjulet.

(

s 94)

– Kontrollera att kabelstammen, vajrarna samt broms- och

kopplingsledningen sitter korrekt och inte är inklämda.

- Kontrollera spelet i styrhuvudets lager. ( s 55)

- Ta bort motorcykeln från mc-lyften. ( s 48)

11.13

Kontrollera spelet i styrhuvudets lager

Varning

Risk för olyckor Felaktigt spel i styrhuvudets lager försämrar köregenskaperna och skadar komponen-

ter.

- Åtgärda det felaktiga spelet i styrhuvudets lager omedelbart. (Din auktoriserade

Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Info

Om man under längre tid kör med spel i styrhuvudets lager kommer lagren och därefter även ramens

lagersäten att skadas.

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

- Ställ styret i läget för körning rakt framåt. Skjut gaffelbenen

fram och tillbaka i färdriktning.

Det får inte finnas något spel i styrhuvudets lager.

» Om det finns ett märkbart spel:

- Ställ in spelet i styrhuvudets lager.

(

s 56)

– Vrid styret fram och tillbaka över hela styrområdet.

H01167-01

Styret ska kunna vridas lätt över hela styrområdet. Inga

kännbara rasterlägen får finnas.

» Om rasterlägen finns:

- Ställ in spelet i styrhuvudets lager.

(

s 56)

– Kontrollera styrhuvudets lager. Byt lager vid behov.

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

SERVICEARBETEN CHASSI

11.14

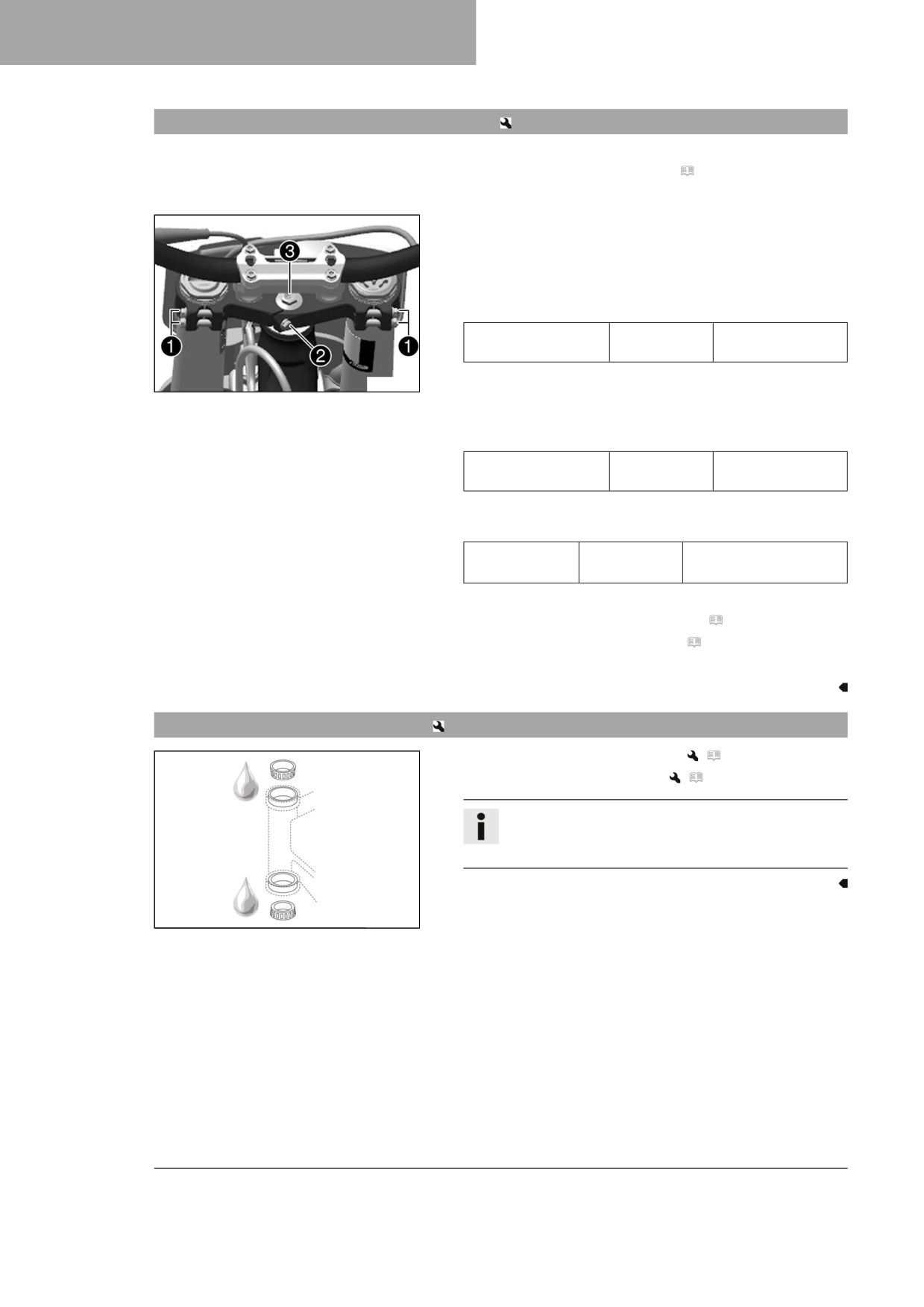

Ställa in spelet i styrhuvudets lager

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

- Ta av styrskydden.

Huvudarbete

- Lossa skruvarna 1.

- Ta bort skruven 2.

- Lossa skruven 3 och dra åt den igen.

Specifikation

Skruv styrhuvud upp-

M20x1,5

12 Nm

till

- Slå lätt på den övre gaffelkronan med en gummihammare för

A10214-10

att inga spänningar ska uppstå.

- Dra åt skruvarna 1.

Specifikation

Skruv gaffelkrona

17 Nm

upptill

- Sätt dit och dra åt skruven 2.

Specifikation

Skruv gaffelrör

20 Nm

upptill

Loctite^®243™

Efterarbete

- Kontrollera spelet i styrhuvudets lager. ( s 55)

- Ta bort motorcykeln från mc-lyften. ( s 48)

- Montera styrskydden.

11.15

Smörja styrhuvudets lager

- Demontera den nedre gaffelkronan.

(

s 52)

– Montera den nedre gaffelkronan.

(

s 53)

Info

Styrhuvudets lager rengörs och smörjs i samband med

demontering och montering av nedre gaffelkronan.

H02387-01

SERVICEARBETEN CHASSI

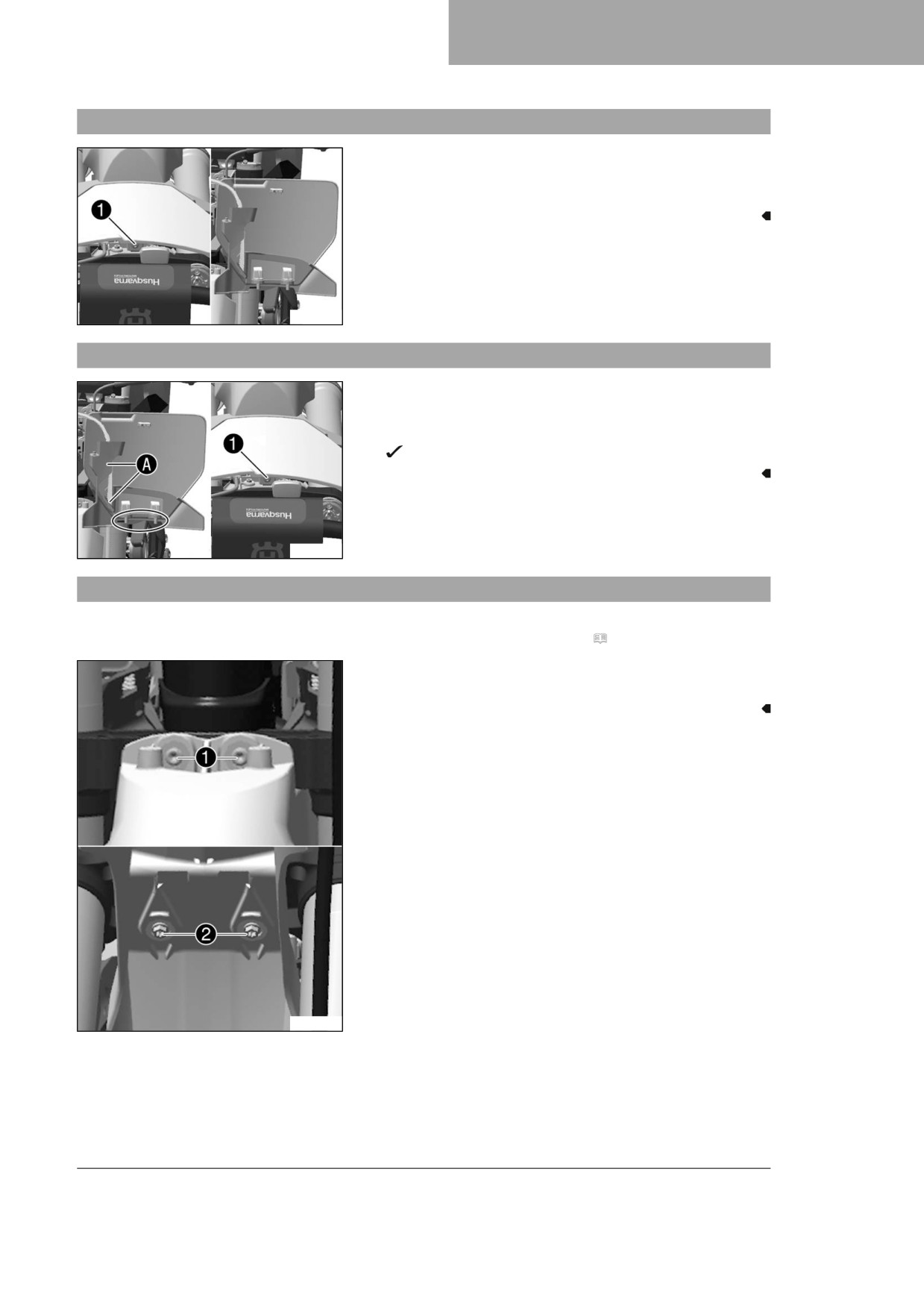

11.16

Demontera startnummerskylten

- Ta bort skruven 1.

- Haka loss startnummerskylten på bromsledningen och ta bort

den.

A01216-10

11.17

Montera startnummerskylten

- Positionera bromskabeln i hållarna A startnummerskylten.

- Sätt startnummerskylten i rätt läge. Sätt i skruven 1 och dra

åt den.

Piggarna hakar i skärmen.

A01216-11

11.18

Demontera skärmen fram

Förarbete

- Demontera startnummerskylten. ( s 57)

Huvudarbete

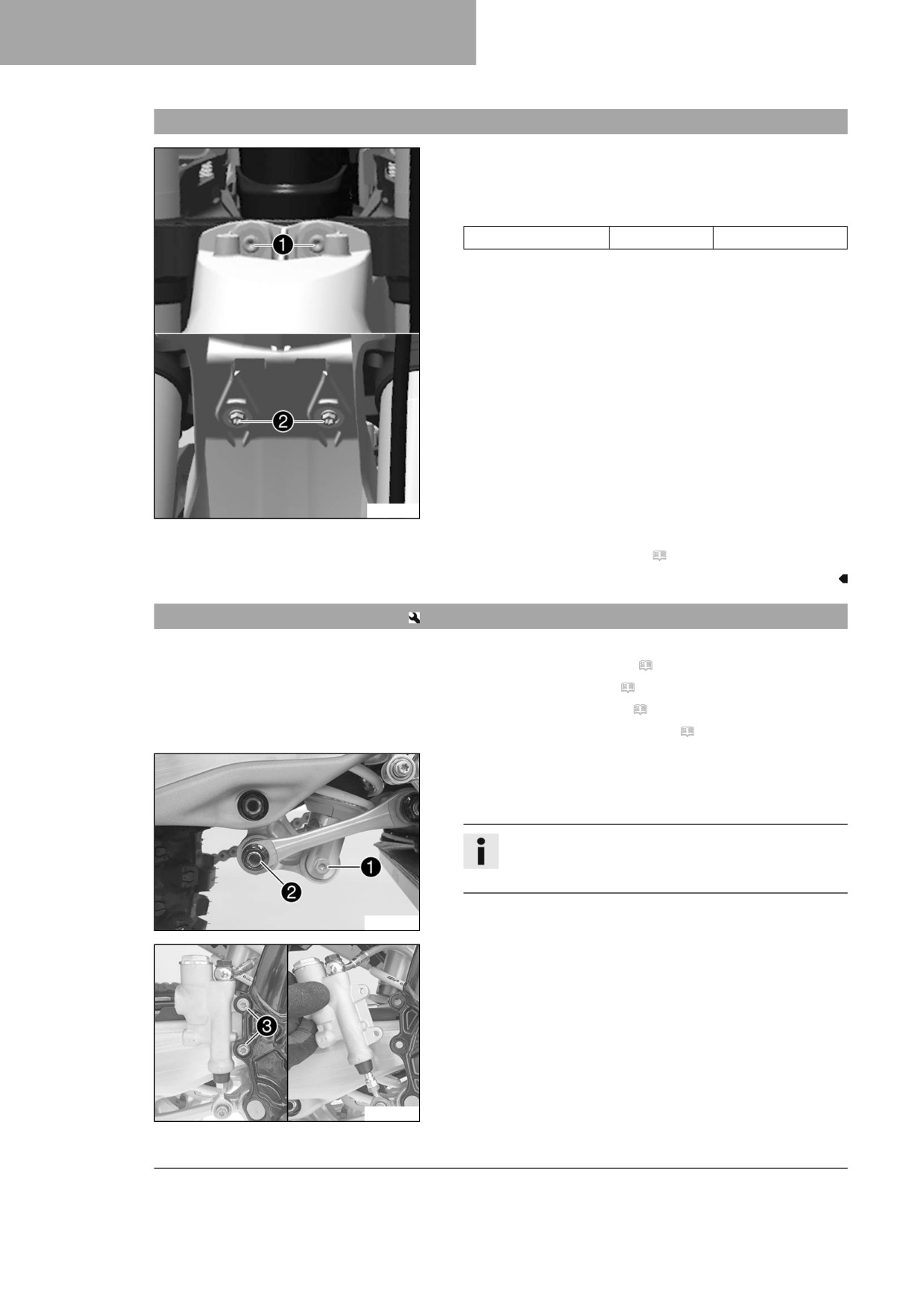

- Ta bort skruvarna 1 och 2. Ta av skärmen fram.

A01174-10

SERVICEARBETEN CHASSI

11.19

Montera skärmen fram

Huvudarbete

- Sätt skärmen fram på plats. Sätt i och dra åt skruvarna 1

och 2.

Specifikation

Skruv skärm

12 Nm

A01174-10

Efterarbete

- Montera startnummerskylten. ( s 57)

11.20

Demontera fjäderbenet

Förarbete

- Demontera höger sidolock. ( s 66)

- Demontera ramskyddet. ( s 50)

- Demontera slutdämparen. ( s 67)

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

- Ta bort skruven 1.

- Ta bort skruvförbandet 2.

Info

Lyft upp svingen något så att skruvarna lättare kan tas

bort.

W00036-10

- Ta bort skruvarna 3.

- Dra av den bakre bromscylindern från tryckstången.

W00051-10

SERVICEARBETEN CHASSI

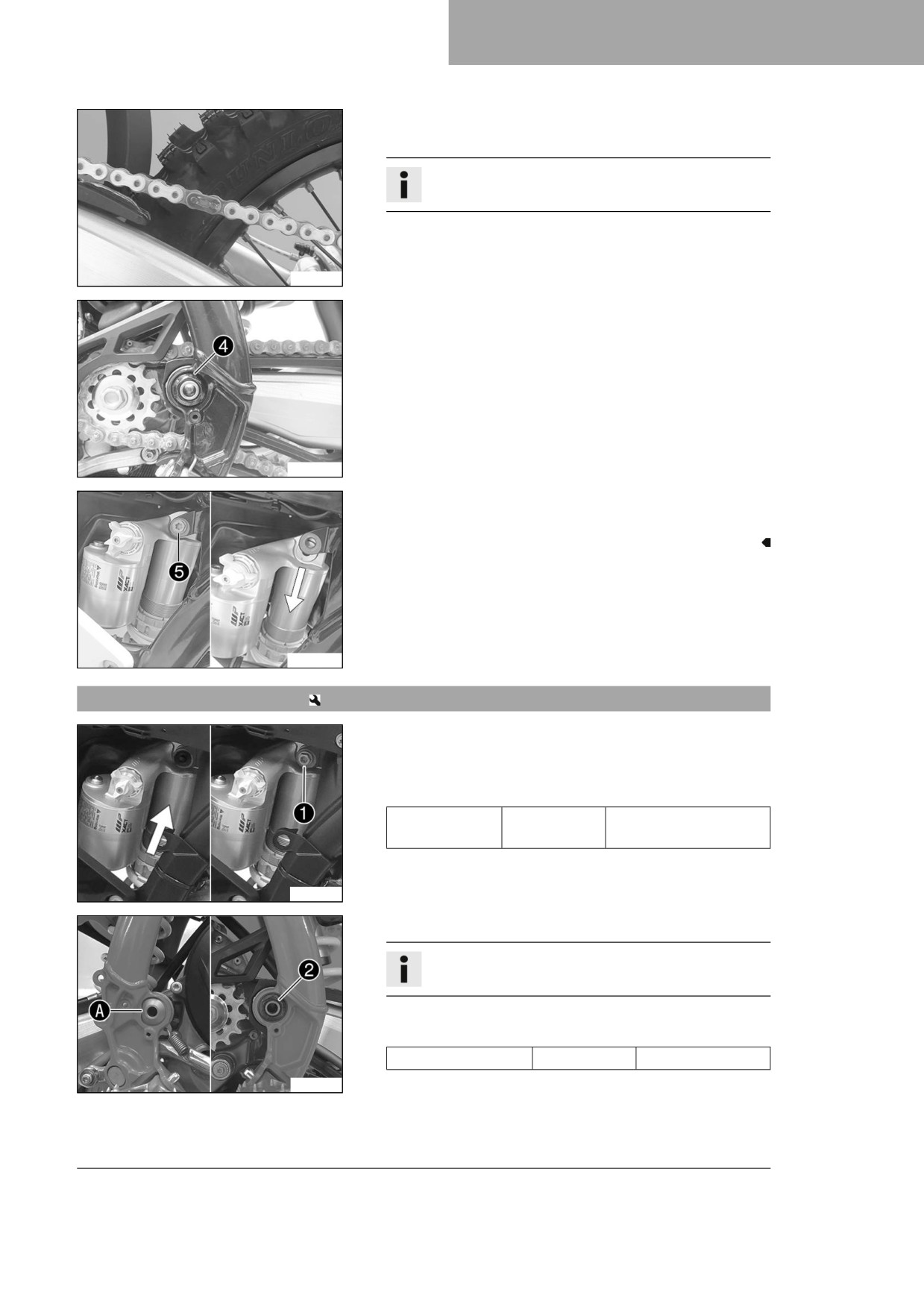

– Ta bort länken i kedjan.

- Ta av kedjan.

Info

Täck över komponenterna så att de inte skadas.

F03702-01

- Ta bort muttern 4 och dra ut svingbulten.

- Skjut svingen bakåt och säkra den så att den inte kan ramla

omkull.

W00053-10

- Håll fast fjäderbenet och avlägsna skruven 5.

- Ta försiktigt bort fjäderbenet genom att dra det nedåt.

W00055-10

11.21

Montera fjäderbenet

Huvudarbete

- Sätt försiktigt fjäderbenet på plats nedifrån.

- Sätt i skruven 1 och dra åt den.

Specifikation

Skruv fjäderben

M10

60 Nm

upptill

Loctite^®2701™

A01101-10

- Sätt svingen på plats och montera svingbulten.

Info

Observera den platta ytan A.

- Sätt dit och dra åt muttern 2.

Specifikation

Mutter svingbult

M16x1,5

100 Nm

F03705-10

SERVICEARBETEN CHASSI

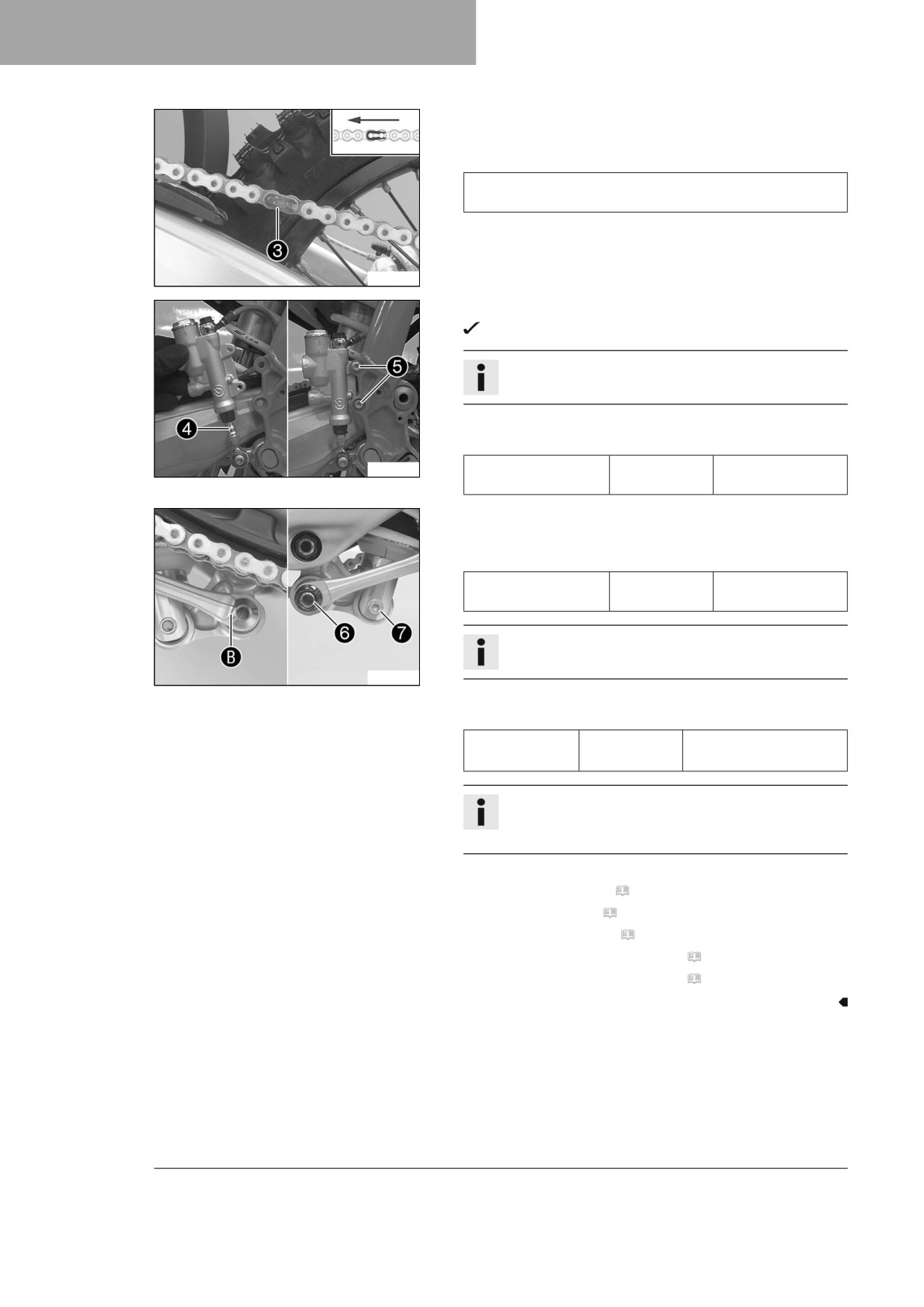

- Montera kedjan.

- Koppla samman kedjan med länkar 3.

Specifikation

Låslänkssäkringens stängda sida måste peka i

löpriktningen.

F03702-12

Sätt bakre bromscylindern på plats.

Tryckstången 4 hakar i bromscylindern.

Info

Kontrollera att dammtätningen sitter korrekt.

Montera skruvarna 5 och dra åt dem.

Specifikation

F03706-10

Övriga skruvar

10 Nm

chassi

Sätt vinkelarmen och anslutningsarmen på plats.

–

Sätt dit och dra åt skruvförbandet 6.

Specifikation

Mutter anslutnings-

M16x1,5

80 Nm

arm mot vinkelarm

Info

Observera den platta ytan B.

F03704-10

Sätt i skruven 7 och dra åt den.

Specifikation

Skruv fjäderben

M10

60 Nm

nedtill

Loctite^®2701™

Info

Lyft upp svingen något så att skruven lättare kan mon-

teras.

Efterarbete

- Montera slutdämparen. ( s 67)

- Montera ramskyddet. ( s 51)

- Montera höger sidolock. ( s 66)

- Kontrollera fotbromspedalens spel. ( s 87)

- Ta bort motorcykeln från mc-lyften. ( s 48)

SERVICEARBETEN CHASSI

11.22

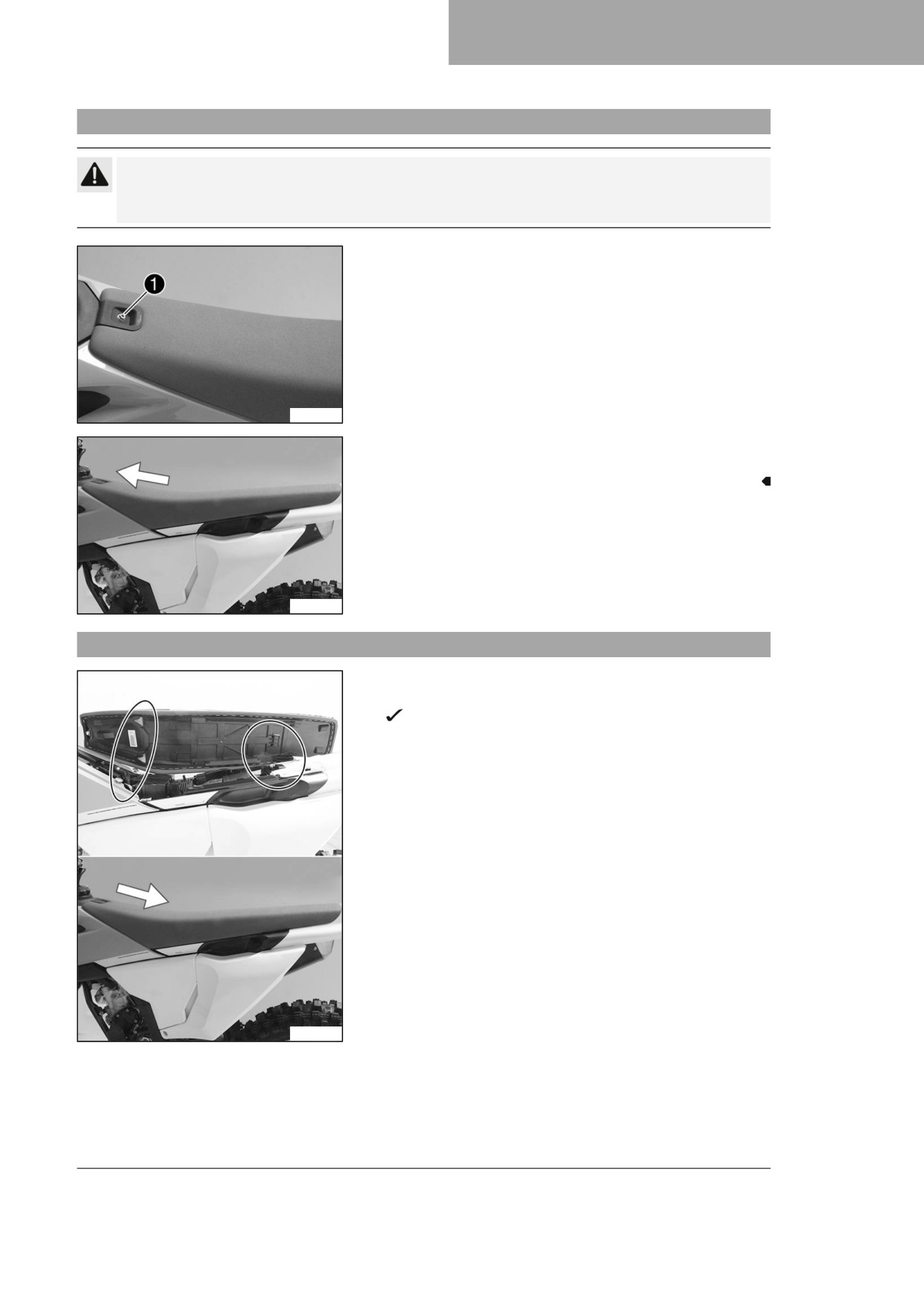

Ta bort sadeln

Se upp

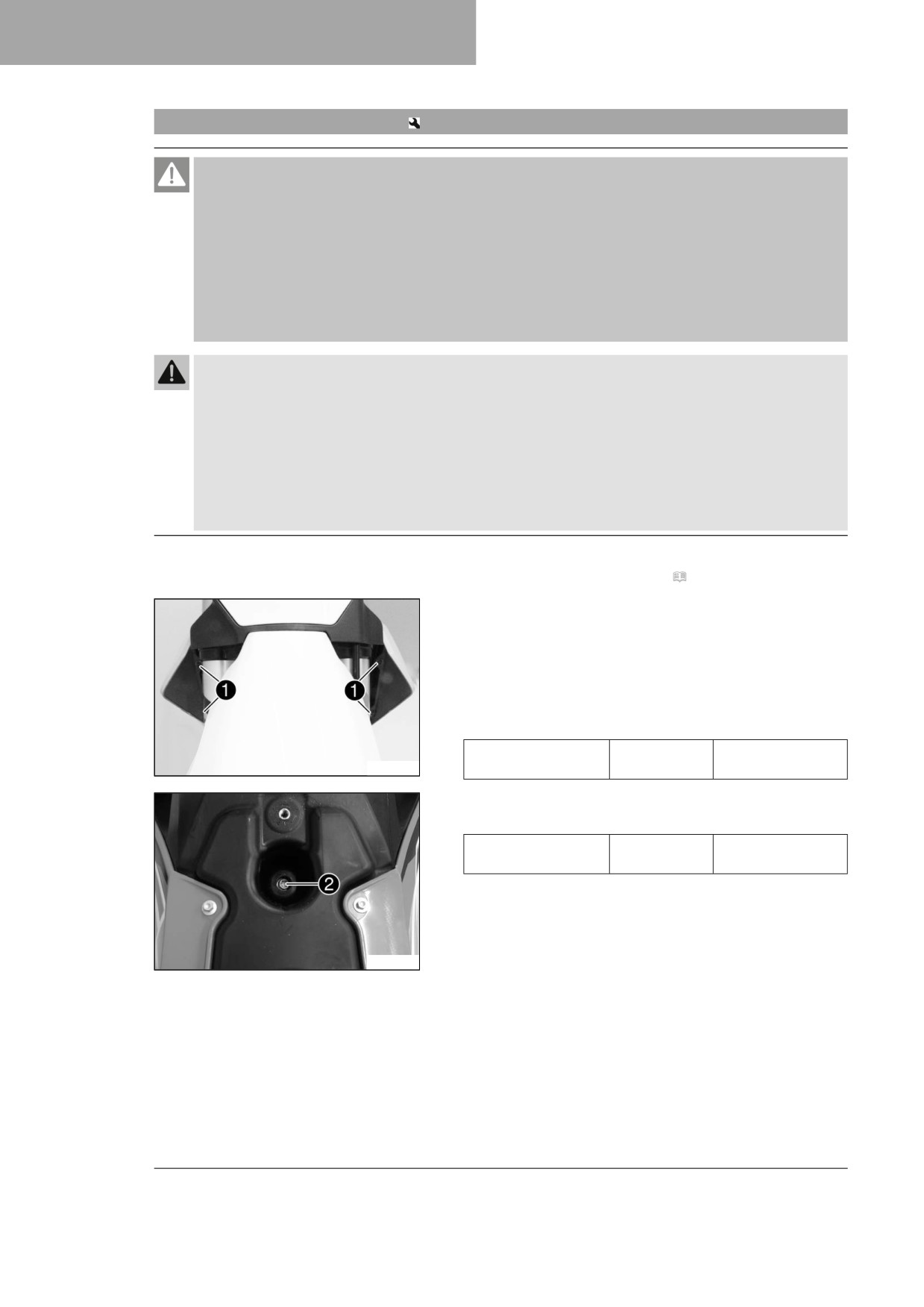

Risk för brännskador Spänningsregulatorn blir het under drift.

- Låt spänningsregulatorn svalna innan arbetet påbörjas.

- Ta bort skruven 1.

A01193-10

- Dra sadeln mot bränsletanken och ta av den genom att lyfta

uppåt.

A01194-10

11.23

Montera sadeln

- Haka på sadeln framtill på flänsbussningarna samtidigt som

du skjuter den bakåt.

Piggarna hakar i urtagen baktill.

- Se till att sadeln hakar fast ordentligt.

A01197-10

SERVICEARBETEN CHASSI

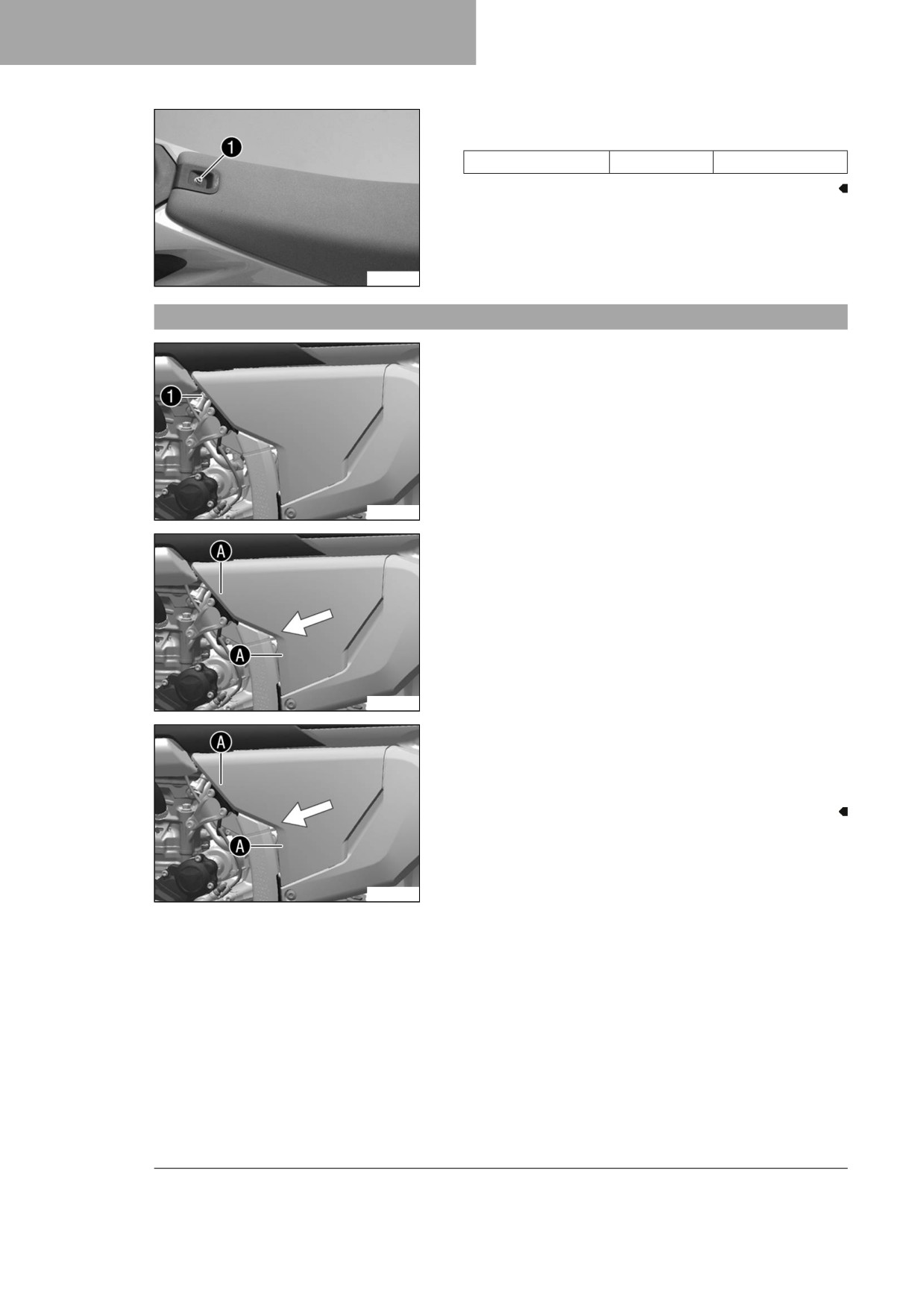

- Sätt i skruven 1 och dra åt den.

Specifikation

Skruv sadelfäste

8 Nm

A01193-10

11.24

Demontera luftfilterboxens skydd

Villkor

Luftfilterboxens skydd fasthakat.

- Ta bort skruven 1.

A01177-10

- Dra av luftfilterboxens skydd vid A och skjut det framåt i

sidled. Ta av luftfilterboxens skydd.

A01177-11

Villkor

Luftfilterboxens skydd är inte fasthakat.

- Dra av luftfilterboxens skydd vid A och skjut det framåt i

sidled. Ta av luftfilterboxens skydd.

A01177-11

SERVICEARBETEN CHASSI

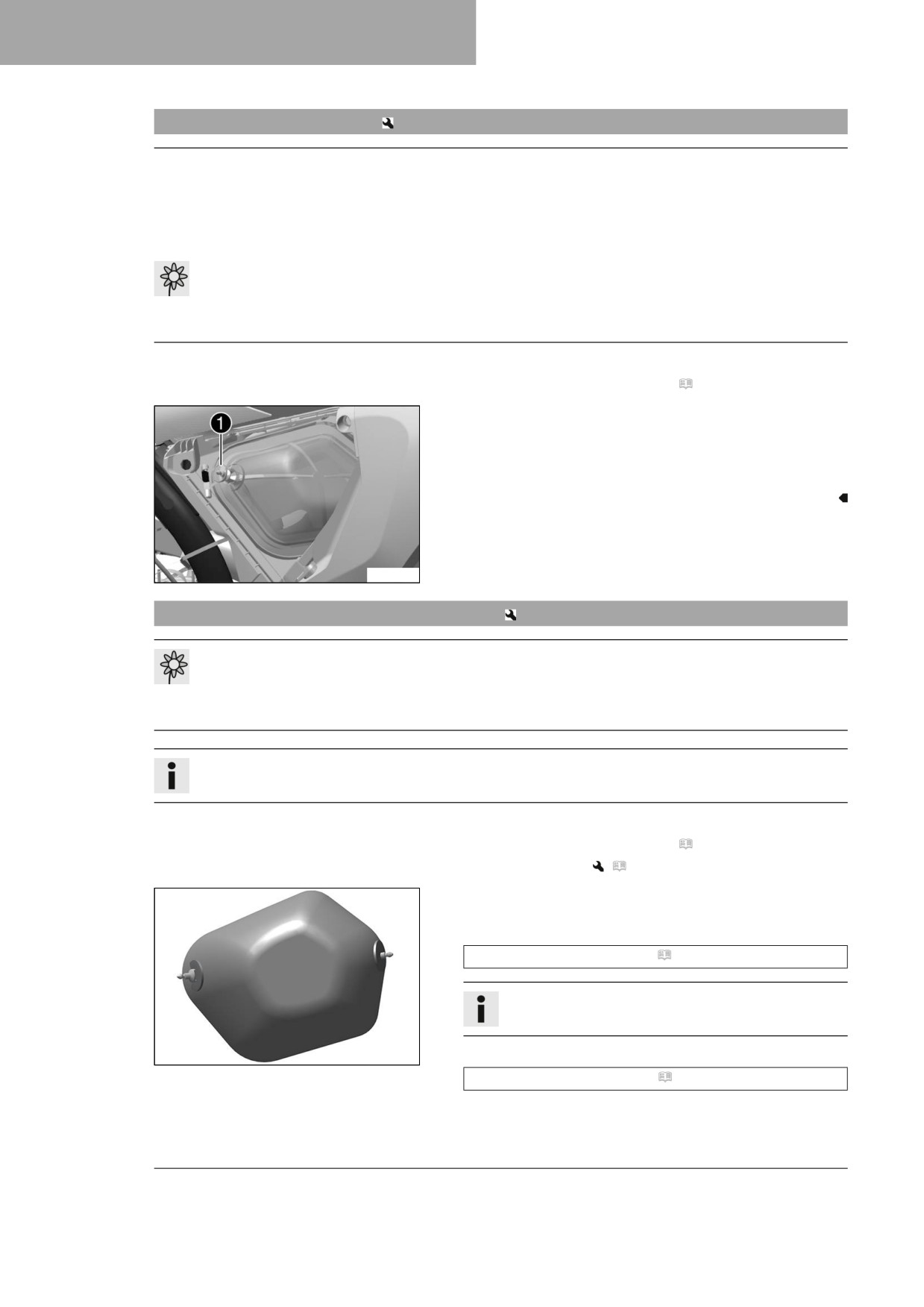

11.25

Montera luftfilterboxens skydd

Villkor

Luftfilterboxens skydd fasthakat.

- Haka fast luftfilterboxens skydd i området A och sedan i

området B.

Info

Leveransen inkluderar ett lock till luftfilterboxen

med öppningar för högre luftflöde och en mer direkt

gasrespons.

A01178-10

- Sätt i skruven 1 och dra åt den.

Specifikation

Skruv luftfilterbox-

EJOT PT^®

5 Nm

lock

K60x20-Z

A01177-10

Villkor

Luftfilterboxens skydd är inte fasthakat.

- Haka fast luftfilterboxens skydd i området A och sedan i

området B.

Info

Leveransen inkluderar ett lock till luftfilterboxen

med öppningar för högre luftflöde och en mer direkt

gasrespons.

A01178-10

SERVICEARBETEN CHASSI

11.26

Demontera luftfiltret

Obs!

Motorskador Ofiltrerad insugningsluft har negativ inverkan på motorns livslängd.

Utan luftfilter tränger damm och smuts in motorn.

- Ta endast fordonet i drift med luftfilter.

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Förarbete

- Demontera luftfilterboxens skydd. ( s 62)

Huvudarbete

- Haka loss hållarfliken 1.

- Ta bort luftfiltret samt dess hållare.

- Ta bort luftfiltret från dess hållare.

A01179-10

11.27

Rengöra luftfiltret och luftfilterboxen

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Gör inte rent luftfiltret med bränsle eller petroleum, eftersom dessa medel angriper skumgummit.

Förarbete

- Demontera luftfilterboxens skydd. ( s 62)

- Demontera luftfiltret.

(

s 64)

Huvudarbete

- Tvätta luftfiltret i specialrengöringsvätska och låt det torka

noggrant.

Rengöringsmedel för luftfilter ( s 140)

Info

Luftfiltret får bara pressas ur, inte vridas ur.

- Smörj det torra luftfiltret med luftfilterolja av hög kvalitet.

F03685-01

Olja för luftfilter av skumplast ( s 140)

- Rengör luftfilterboxen.

SERVICEARBETEN CHASSI

– Rengör insugningsröret. Kontrollera att insugningsröret är

intakt och sitter fast.

Efterarbete

- Montera luftfiltret.

(

s 65)

– Montera luftfilterboxens skydd. ( s 63)

11.28

Montera luftfiltret

Huvudarbete

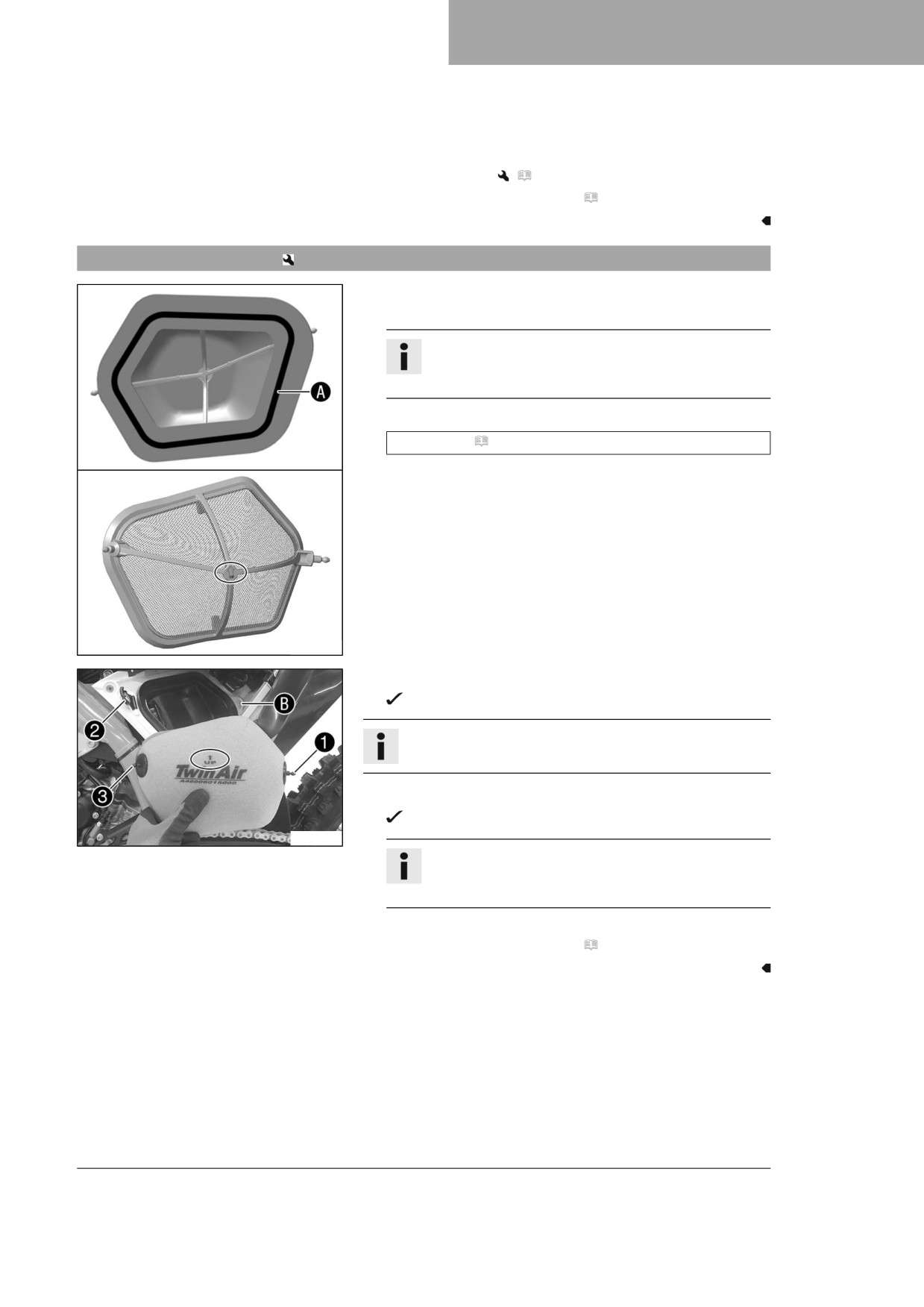

- Montera ett rent luftfilter i luftfilterhållaren.

Info

Markeringen på luftfilterhållaren måste vara vänd

uppåt.

- Smörj in luftfiltret i området A.

Långtidsfett ( s 140)

F03779-10

- Sätt i luftfiltret och sätt in hållstiften 1 i bussningen B.

Luftfiltret är korrekt placerat.

Info

Markeringen på luftfiltret måste vara vänd uppåt.

- Haka i 2 hållarfliken.

Hållstiftet 3 fixeras av hållarfliken 2.

F03778-10

Info

Om luftfiltret inte monterats korrekt kan damm och

smuts hamna i motorn och förstöra den.

Efterarbete

- Montera luftfilterboxens skydd. ( s 63)

SERVICEARBETEN CHASSI

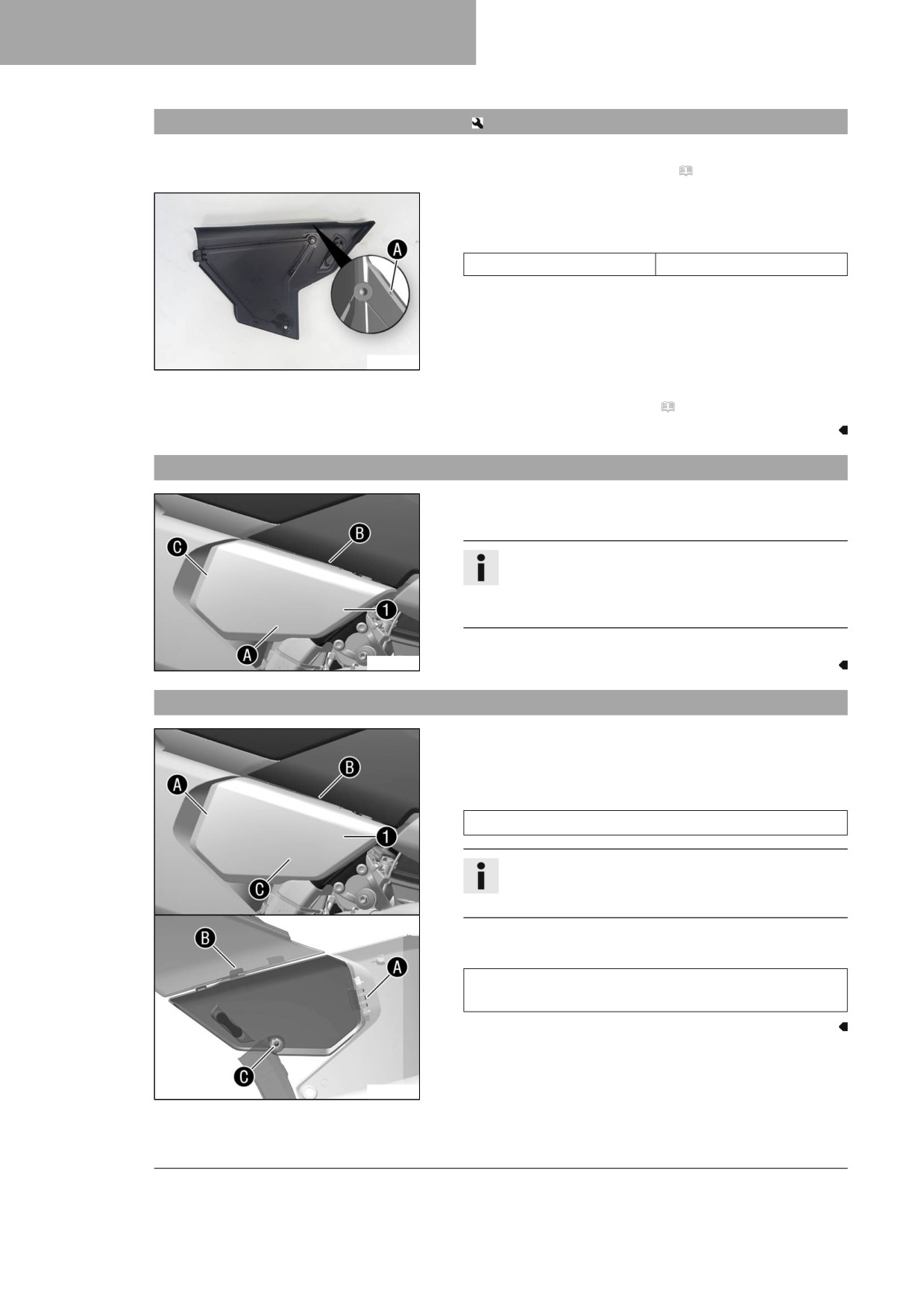

11.29

Haka fast luftfilterboxens skydd

Förarbete

- Demontera luftfilterboxens skydd. ( s 62)

Huvudarbete

- Borra ett hål vid markeringen A.

Specifikation

Diameter

6 mm

A01090-10

Efterarbete

- Montera luftfilterboxens skydd. ( s 63)

11.30

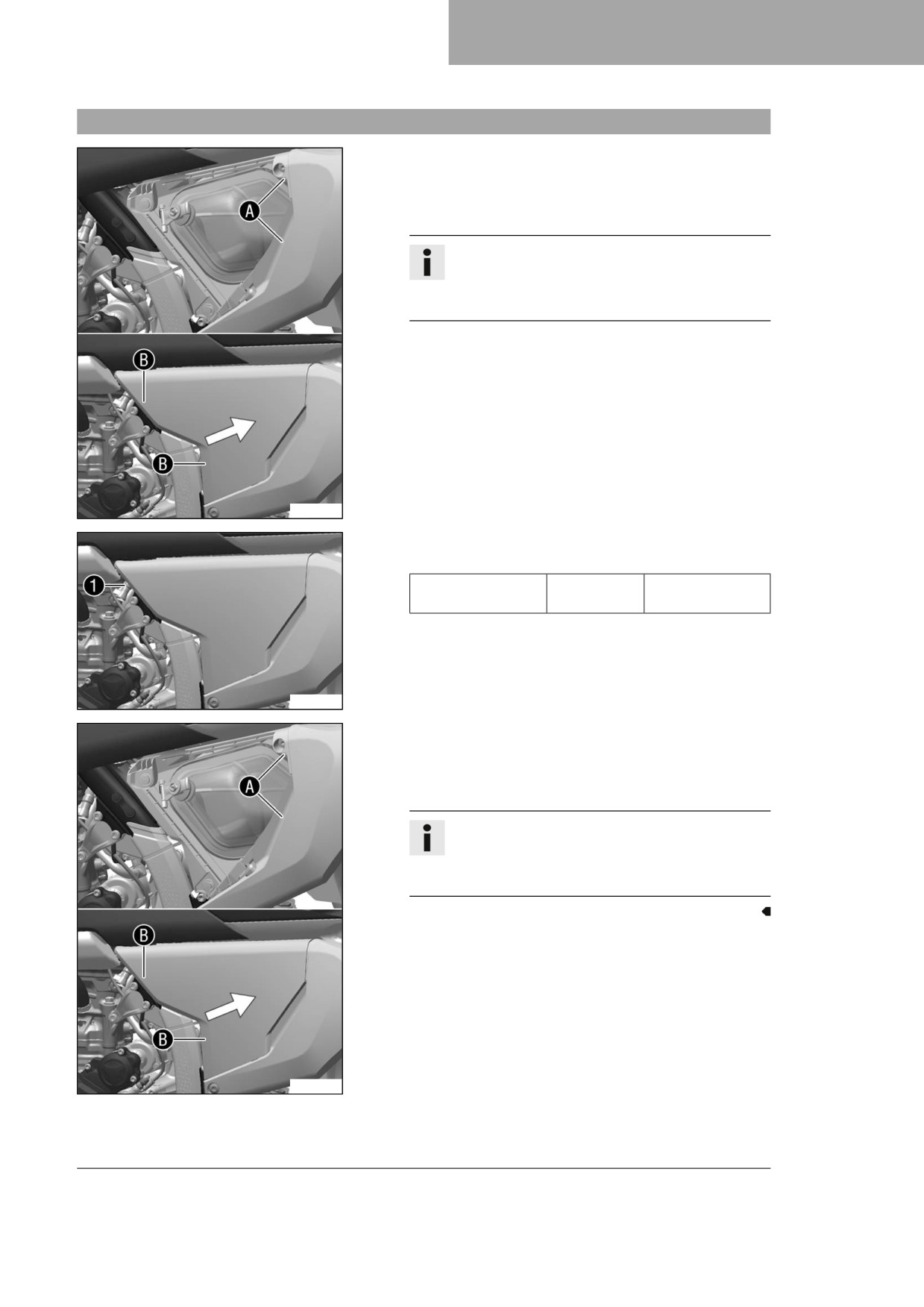

Demontera höger sidolock

Haka av höger sidolock 1 kring A, skjut framåt kring B

och haka av det samt haka av kring C.

Info

Om sidolocket inte måste demonteras fullständigt kan

sidolocket kring C förbli fasthakat och endast fällas

upp.

Ta bort höger sidolock.

A01195-10

11.31

Montera höger sidolock

Sätt dit höger sidolock 1.

–

Haka fast sidolocket kring A med tryck, haka fast kring B

och skjut bakåt.

Specifikation

Håll emot sidokåpan kring A bakifrån.

Info

Om sidolocket endast har fällts ut måste inte sidolocket

längre hakas fast kring A.

Tryck in sidolocket kring C i gummibussningen.

Specifikation

Säkerställ att sidolocket är korrekt fasthakat kring A, B

och C.

A01196-10

SERVICEARBETEN CHASSI

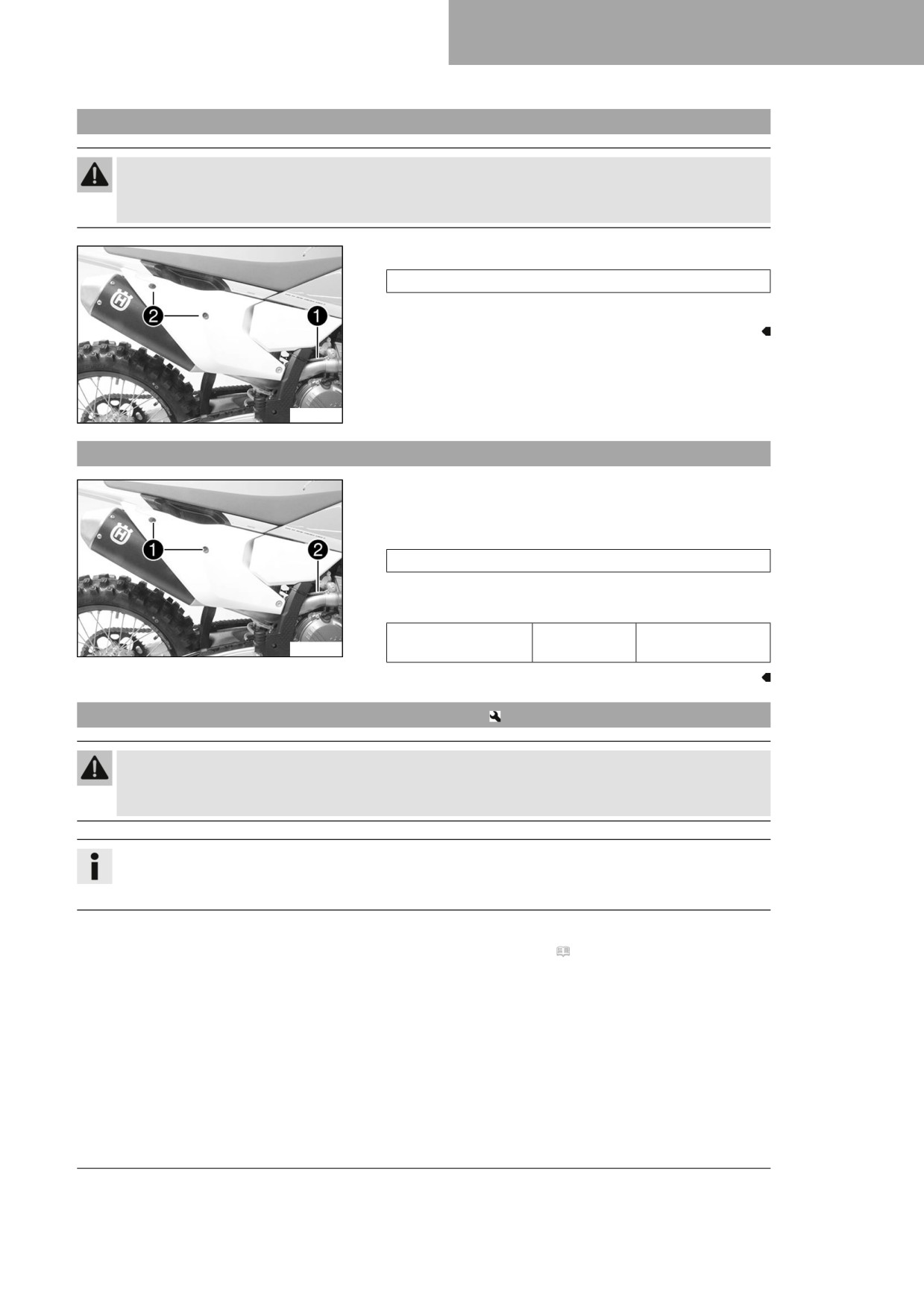

11.32

Demontera slutdämpare

Varning

Risk för brännskador Avgassystemet blir varmt under drift.

- Låt avgassystemet svalna av innan arbetet påbörjas.

- Haka av fjädern 1.

Fjäderkrok (50305017000C1)

- Ta bort skruvarna 2 med brickorna och ta av slutdämparen.

A01181-10

11.33

Montera slutdämpare

- Placera slutdämparen i rätt läge.

- Sätt in skruvarna 1 och brickorna men dra inte åt än.

- Haka i fjädern 2.

Fjäderkrok (50305017000C1)

- Dra åt skruvarna 1.

Specifikation

Övriga skruvar

10 Nm

A01181-11

chassi

11.34

Byta slutdämparens glasfibergarnstoppning

Varning

Risk för brännskador Avgassystemet blir varmt under drift.

- Låt avgassystemet svalna av innan arbetet påbörjas.

Info

Med tiden försvinner glasfibergarnstoppningens fibrer ut i luften, en ”utbränning” sker i dämparen.

Detta ger inte bara en högre ljudnivå utan förändrar även effektkarakteristiken.

Förarbete

- Demontera slutdämparen. ( s 67)

SERVICEARBETEN CHASSI

Huvudarbete

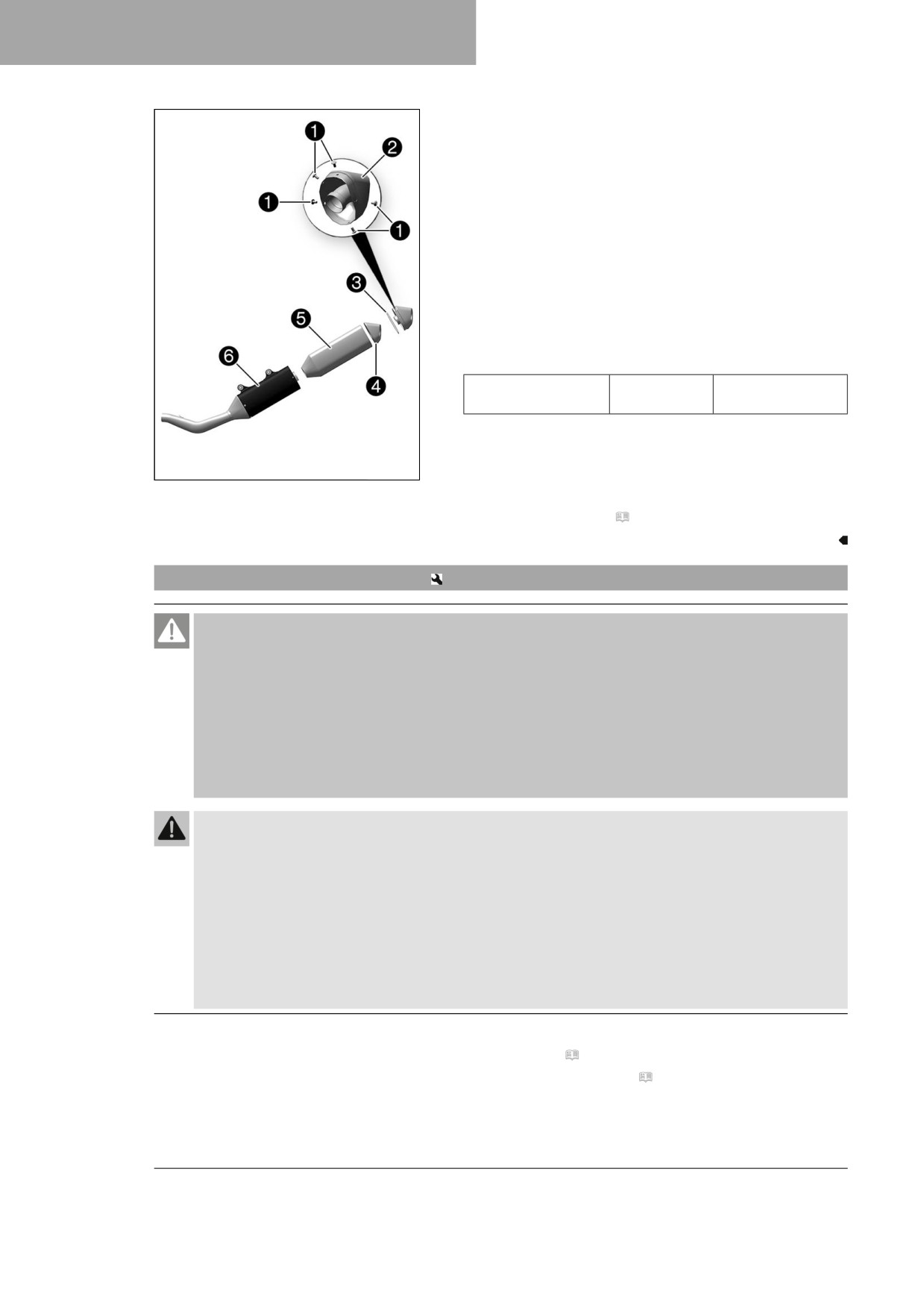

- Ta bort skruvarna 1 på slutdämparen.

- Ta av ändskyddet 2 och o-ringen 3.

- Dra ut glasfiberstoppningen 4 ur ändskyddet.

- Dra ut glasfibergarnstoppningen 5 ur det inre röret.

- Gör rent de delar som ska sättas tillbaka och kontrollera att de

inte är skadade.

- Montera ny glasfibergarnstoppning 5 på det inre röret.

- Lägg den nya glasfiberstoppningen 4 i ändskyddet.

- Stick in o-ringen och ändskyddet i ytterröret 6.

- Montera skruvarna 1 och dra åt dem.

Specifikation

Skruvar på slut-

7 Nm

dämparen

F03637-10

Efterarbete

- Montera slutdämparen. ( s 67)

11.35

Demontera bränsletanken

Fara

Brandrisk Bränslet är lättantändligt.

Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut vid överfyllning.

- Tanka inte fordonet i närheten av öppen eld eller brinnande cigaretter.

- Stäng av motorn när du tankar bränsle.

- Säkerställ att inget bränsle spills ut, framför allt inte på varma delar av fordonet.

- Torka omedelbart upp utspillt bränsle.

- Följ anvisningarna avseende bränsletankning.

Varning

Risk för förgiftning Bränsle är hälsovådligt.

- Låt inte bränsle hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bränsle har svalts.

- Andas inte in bränsleångor.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om bränsle har hamnat i ögonen.

- Byt om ifall du får bränsle på kläderna.

- Förvara bränslet i en lämplig dunk enligt gällande regler och oåtkomligt för barn.

Förarbete

- Ta bort sadeln. ( s 61)

- Demontera höger sidolock. ( s 66)

SERVICEARBETEN CHASSI

Huvudarbete

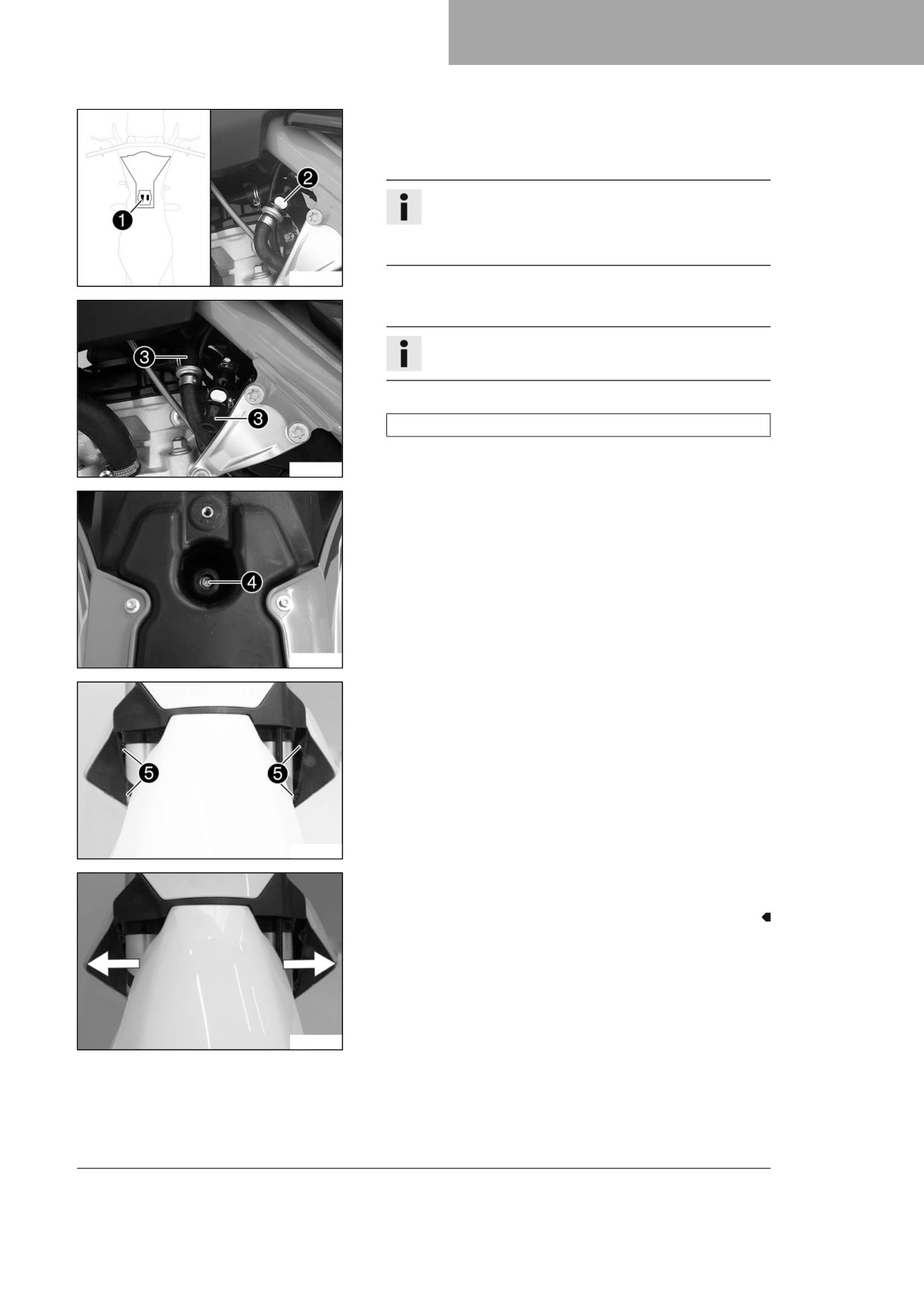

- Lossa kontakten 1 till bränslepumpen.

- Rengör snabblåskopplingen 2 noggrant med tryckluft.

Info

Det får absolut inte komma in smuts i

bränsleledningen. Om det tränger in smuts blir det

stopp i insprutningsventilen!

H04981-10

- Lossa snabblåskopplingen.

Info

Det kan rinna ut bränslerester ur bränsleslangen.

- Montera tvättskyddssatsen 3.

Tvättskydd (81212016100)

- Dra av bränsletankavluftningens slang från tanklocket.

H04982-10

- Ta bort skruven 4 med gummibussningen.

H04983-10

- Ta bort skruvarna 5 tillsammans med flänsbussningarna.

A01185-11

- Dra båda spoilrarna från kylaren åt sidan och ta bort bränsle-

tanken genom att dra den uppåt.

A01185-12

SERVICEARBETEN CHASSI

11.36

Montera bränsletanken

Fara

Brandrisk Bränslet är lättantändligt.

Bränslet i bränsletanken expanderar vid uppvärmning och kan tränga ut vid överfyllning.

- Tanka inte fordonet i närheten av öppen eld eller brinnande cigaretter.

- Stäng av motorn när du tankar bränsle.

- Säkerställ att inget bränsle spills ut, framför allt inte på varma delar av fordonet.

- Torka omedelbart upp utspillt bränsle.

- Följ anvisningarna avseende bränsletankning.

Varning

Risk för förgiftning Bränsle är hälsovådligt.

- Låt inte bränsle hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bränsle har svalts.

- Andas inte in bränsleångor.

- Vid hudkontakt spolas det drabbade stället omedelbart av med mycket vatten.

- Spola ögonen grundligt med vatten och uppsök omedelbart läkare om bränsle har hamnat i ögonen.

- Byt om ifall du får bränsle på kläderna.

Huvudarbete

- Kontrollera gasvajerns dragning. ( s 76)

- Sätt bränsletanken i rätt läge och haka i båda spoilrarna på

sidan om kylaren.

- Se till att inga kablar eller vajrar kläms fast eller skadas.

- Koppla på bränsletankavluftningens slang på tanklocket.

- Sätt dit skruvarna 1 tillsammans med flänsbussningarna och

dra åt skruvarna.

Specifikation

Skruv bränsletank-

6 Nm

A01185-10

spoiler mot kylare

- Sätt i skruven 2 med gummibussningen och dra åt.

Specifikation

Övriga skruvar

10 Nm

chassi

H04983-11

SERVICEARBETEN CHASSI

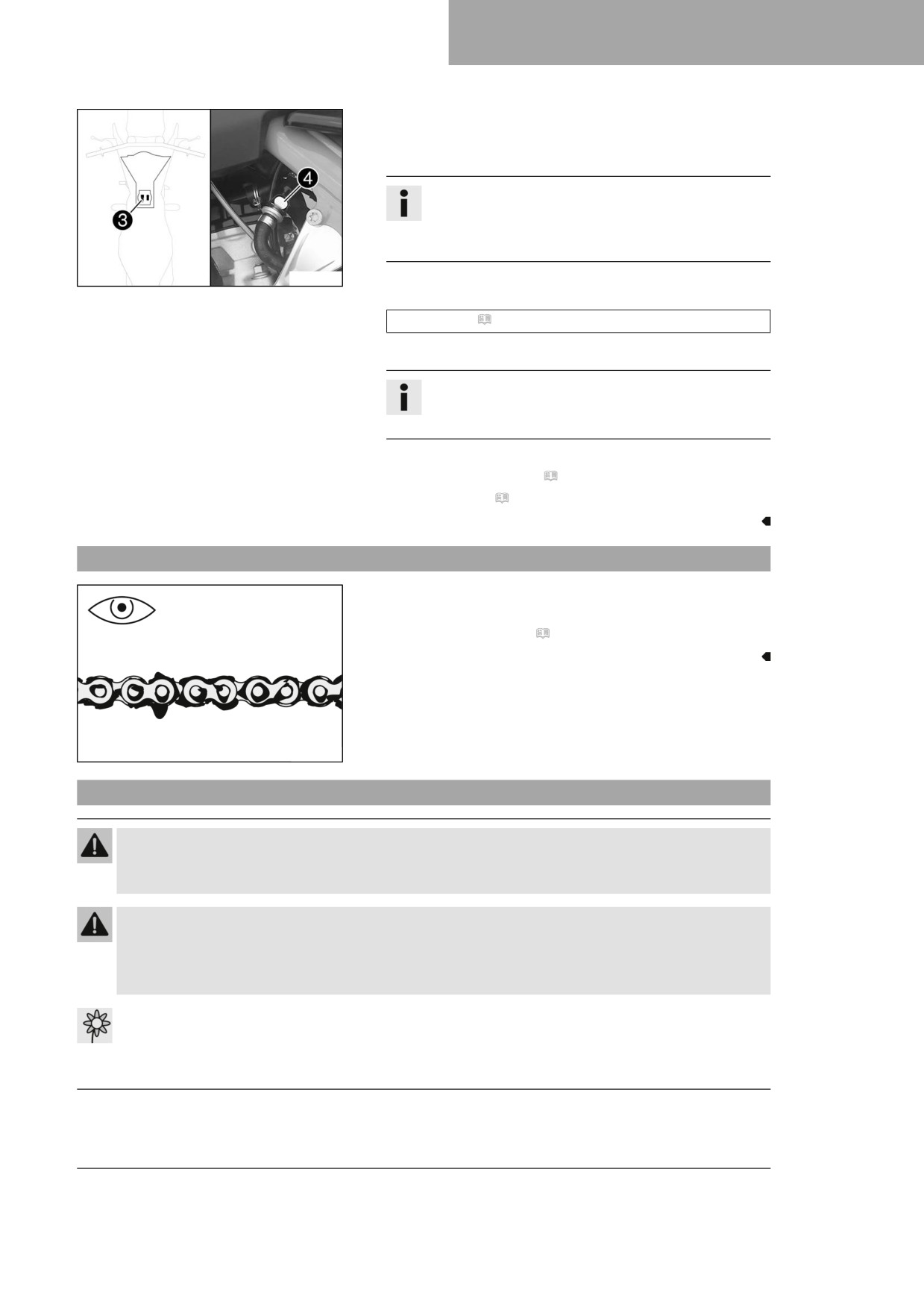

– Sätt i kontakten 3 till bränslepumpen.

- Ta bort tvättskyddssatsen och rengör snabblåskopplingen

noggrant med tryckluft.

Info

Det får absolut inte komma in smuts i

bränsleledningen. Om det tränger in smuts blir det

stopp i insprutningsventilen!

H04981-11

- Spraya silikonspray på en luddfri trasa och smörj in snabb-

låskopplingens o-ring lätt.

Silikonspray ( s 141)

- Koppla ihop bränsleledningens snabblåskoppling 4.

Info

Dra kabel och bränsleledning på säkert avstånd från

avgassystemet.

Efterarbete

- Montera höger sidolock. ( s 66)

- Montera sadeln. ( s 61)

11.37

Kontrollera kedjans nedsmutsning

- Kontrollera om kedjan är mycket smutsig.

» När kedjan är mycket smutsig:

- Rengör kedjan. ( s 71)

400678-01

11.38

Rengöra kedjan

Varning

Risk för olyckor Smörjmedel på däcken försämrar väghållningen.

- Ta bort smörjmedel från däcken med ett lämpligt rengöringsmedel.

Varning

Risk för olyckor Olja eller fett på bromsskivorna försämrar bromskraften.

- Håll alltid bromsskivorna olje- och fettfria.

- Vid behov rengörs bromsskivorna med bromsrengöringsmedel.

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

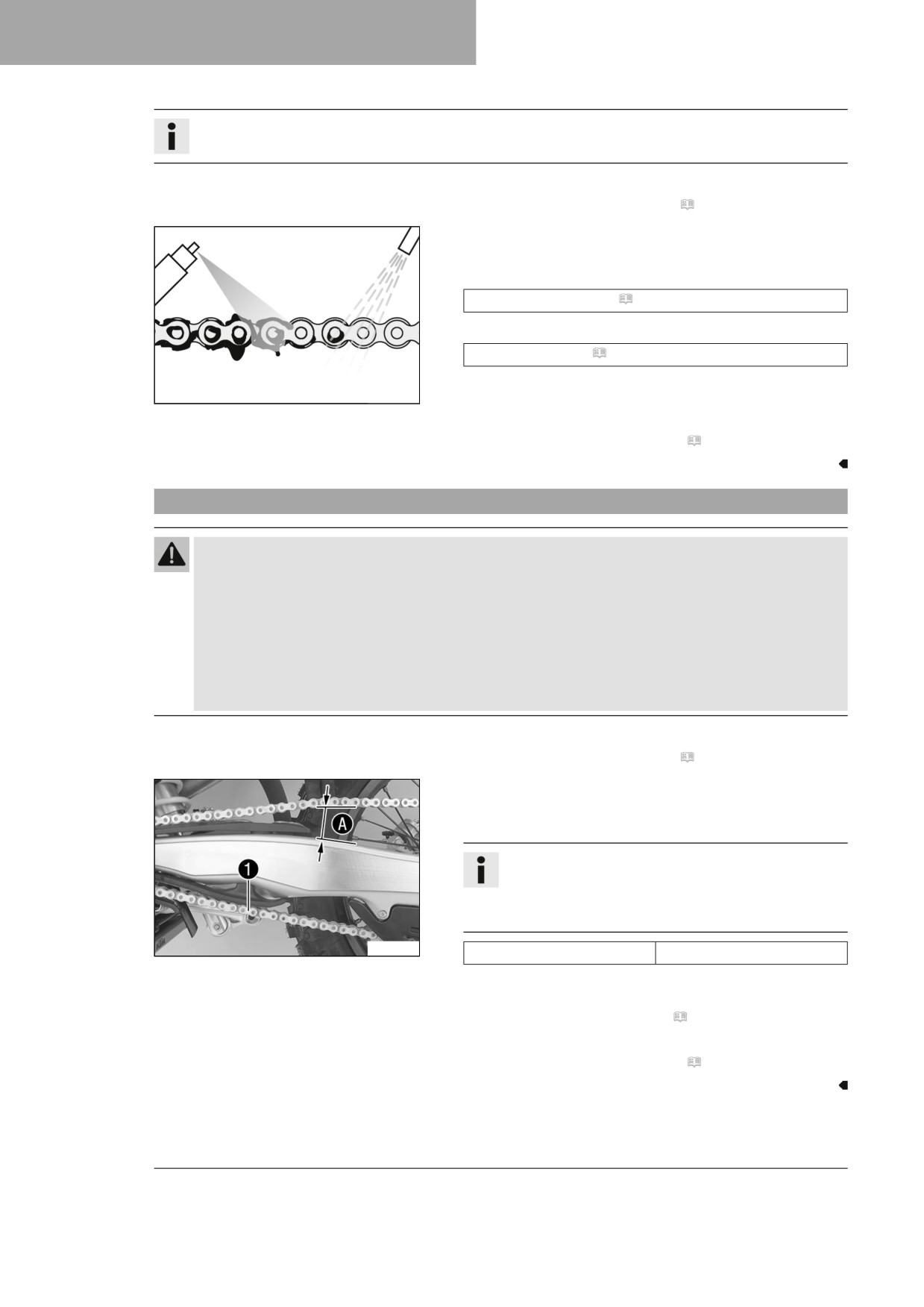

SERVICEARBETEN CHASSI

Info

Kedjans livslängd beror till stor del på hur den sköts.

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

- Spola bort grov smuts med en mjuk vattenstråle.

- Ta bort smörjmedelsrester med kedjerengöringsmedel.

Kedjerengöringsmedel ( s 140)

- Spruta på kedjesprej efter torkningen.

Kedjesprej offroad ( s 140)

400725-01

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

11.39

Kontrollera kedjespänning

Varning

Risk för olyckor En felaktig kedjespänning skadar komponenter och leder till olyckor.

Om kedjan spänns alltför hårt kommer kedjan, framdrevet, bakdrevet samt växel- och bakhjulslagren att

slitas ut fortare. Några komponenter kan spricka eller knäckas vid överbelastning.

Om kedjan är för lös, kan den lossna från framdrevet eller bakdrevet. Därigenom blockeras bakhjulet

eller blir motorn skadad.

- Kontrollera kedjespänningen regelbundet.

- Ställ in kedjespänningen enligt anvisningarna.

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

- Dra kedjan uppåt vid kedjeglidarens ände och bestäm kedje-

spänningen A.

Info

Kedjans nedre del 1 ska vara spänd.

Kedjor slits inte alltid jämnt. Upprepa därför mätningen

på olika delar av kedjan.

F03680-10

Kedjespänning

58 … 61 mm

» Om kedjespänningen inte överensstämmer med specifika-

tionen:

- Ställ in kedjespänningen. ( s 73)

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

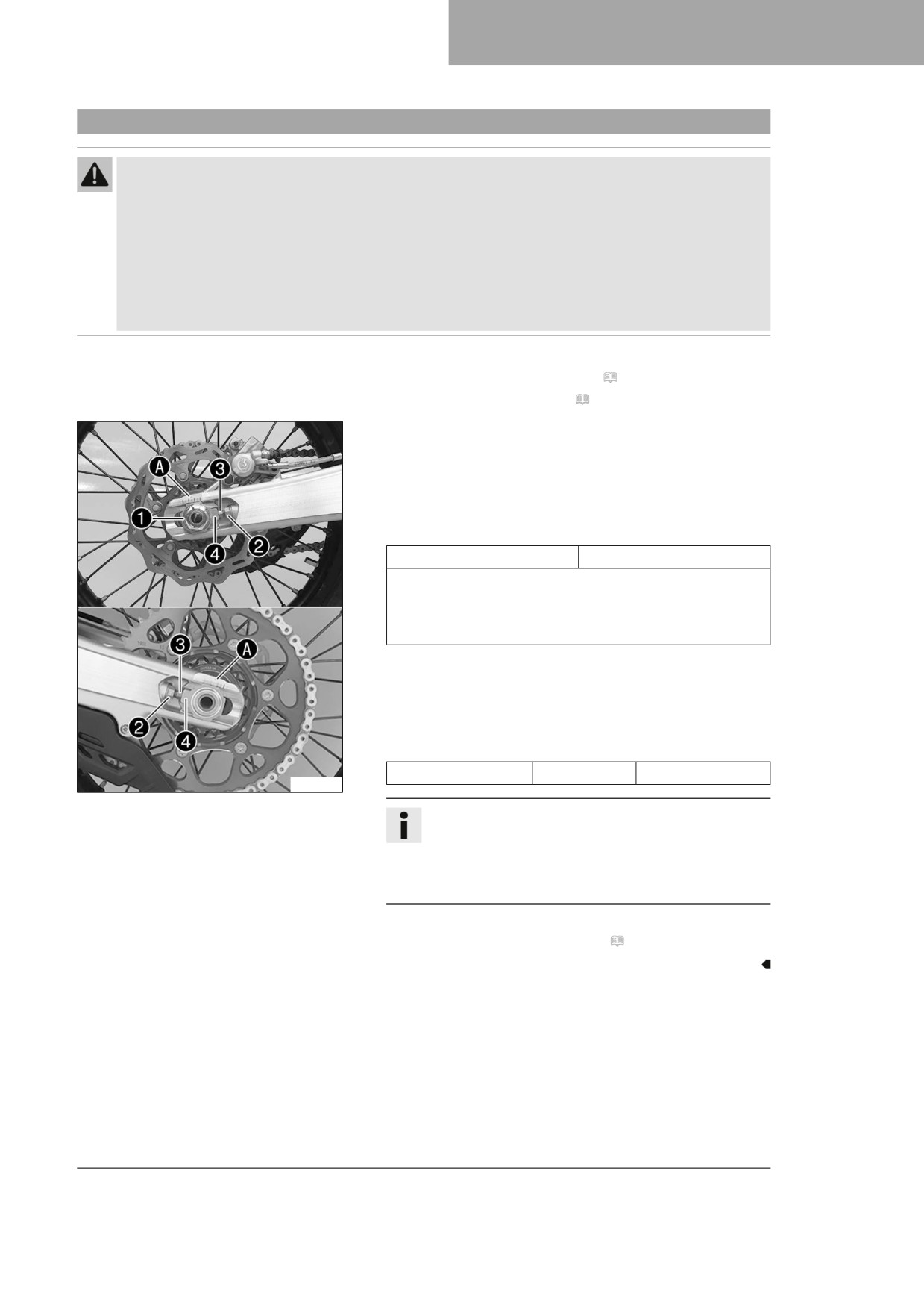

SERVICEARBETEN CHASSI

11.40

Ställa in kedjespänningen

Varning

Risk för olyckor En felaktig kedjespänning skadar komponenter och leder till olyckor.

Om kedjan spänns alltför hårt kommer kedjan, framdrevet, bakdrevet samt växel- och bakhjulslagren att

slitas ut fortare. Några komponenter kan spricka eller knäckas vid överbelastning.

Om kedjan är för lös, kan den lossna från framdrevet eller bakdrevet. Därigenom blockeras bakhjulet

eller blir motorn skadad.

Kontrollera kedjespänningen regelbundet.

–

Ställ in kedjespänningen enligt anvisningarna.

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

- Kontrollera kedjespänningen. ( s 72)

Huvudarbete

- Lossa muttern 1.

- Lossa muttrarna 2.

- Justera kedjans spänning genom att vrida justerskruvarna 3

på vänster och höger sida.

Specifikation

Kedjespänning

58 … 61 mm

Vrid vänster och höger justerskruvar 3 så att märkena

på den vänstra och högra kedjespännaren står i samma

position i förhållande till referensmärkena A. Bakhjulet är

nu korrekt inriktat.

- Dra åt muttrarna 2.

- Se till att kedjespännarna 4 ligger an mot

justerskruvarna 3.

- Dra åt muttern 1.

Specifikation

Mutter hjulaxel bak

M22x1,5

80 Nm

F03681-10

Info

Tack vare kedjespännarnas stora inställningsområde

(32 mm) kan olika sekundära utväxlingsförhållanden

köras med samma kedjelängd.

Kedjespännarna 4 kan vridas 180°.

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

SERVICEARBETEN CHASSI

11.41

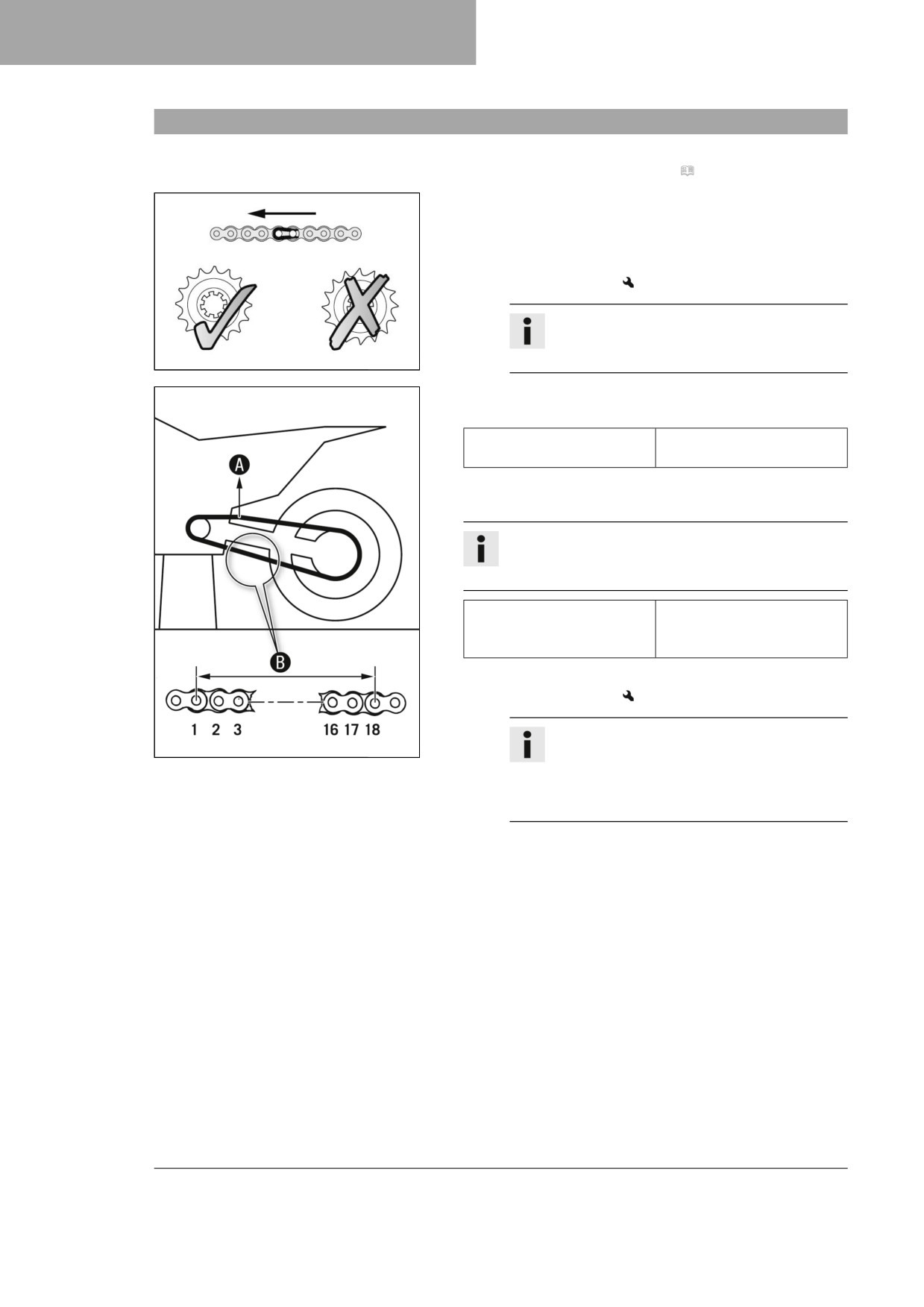

Kontrollera kedja, bakdrev, framdrev och kedjestyrare

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

Lägg i växellådans friläge.

–

Kontrollera om kedjan, bakdrevet och framdrevet är slitna.

» Om kedjan, bakdrevet eller framdrevet är nedslitna:

- Byt drivningssats.

Info

Framdrev, bakdrev och kedja bör alltid bytas ut

samtidigt.

400227-01

Dra i kedjans övre del med angiven vikt A.

Specifikation

Vikt, mätning av kedjans

10 … 15 kg

slitage

Mät avståndet B mellan 18 kedjelänkar på kedjans nedre

del.

Info

Kedjor slits inte alltid jämnt. Upprepa därför mätningen

på olika delar av kedjan.

272 mm

Maximalt avstånd B mellan

18 kedjelänkar på kedjans

längsta del

» Om avståndet B är större än det angivna måttet:

- Byt drivningssats.

Info

400987-10

När en ny kedja monteras bör även bakdrevet

och framdrevet bytas ut.

Nya kedjor slits snabbare när de går på gamla

bakdrev eller framdrev.

SERVICEARBETEN CHASSI

– Kontrollera om kedjeskyddet är slitet.

» Om kedjebultens nedre kant är i höjd med eller under ked-

jeskyddet:

- Byt ut kedjeskyddet.

- Kontrollera att kedjeskyddet sitter fast ordentligt.

» Om kedjeskyddet sitter löst:

- Dra åt kedjeskyddets skruvar.

Specifikation

Skruv kedje-

6 Nm

skydd

Loctite^®243™

A01086-10

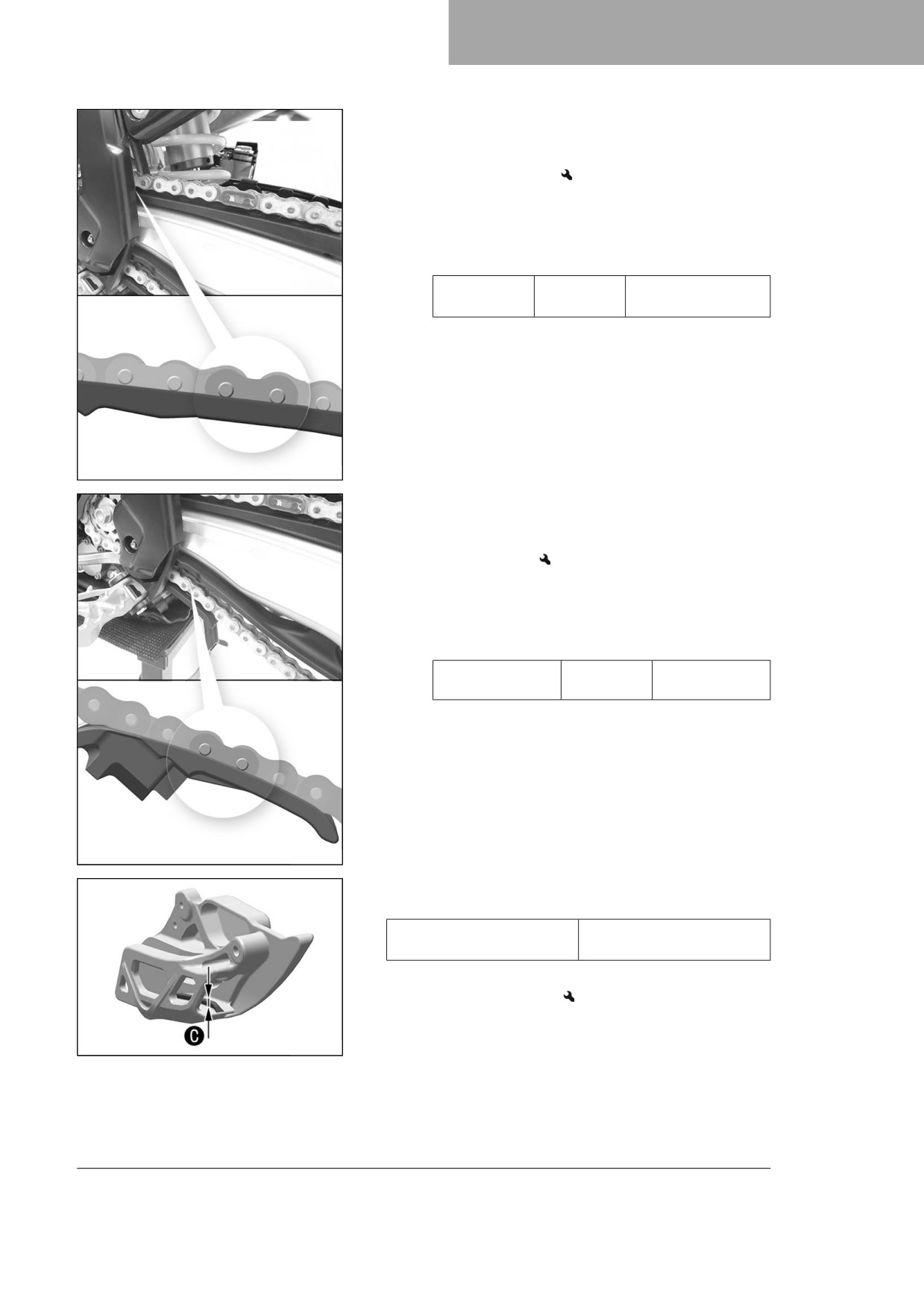

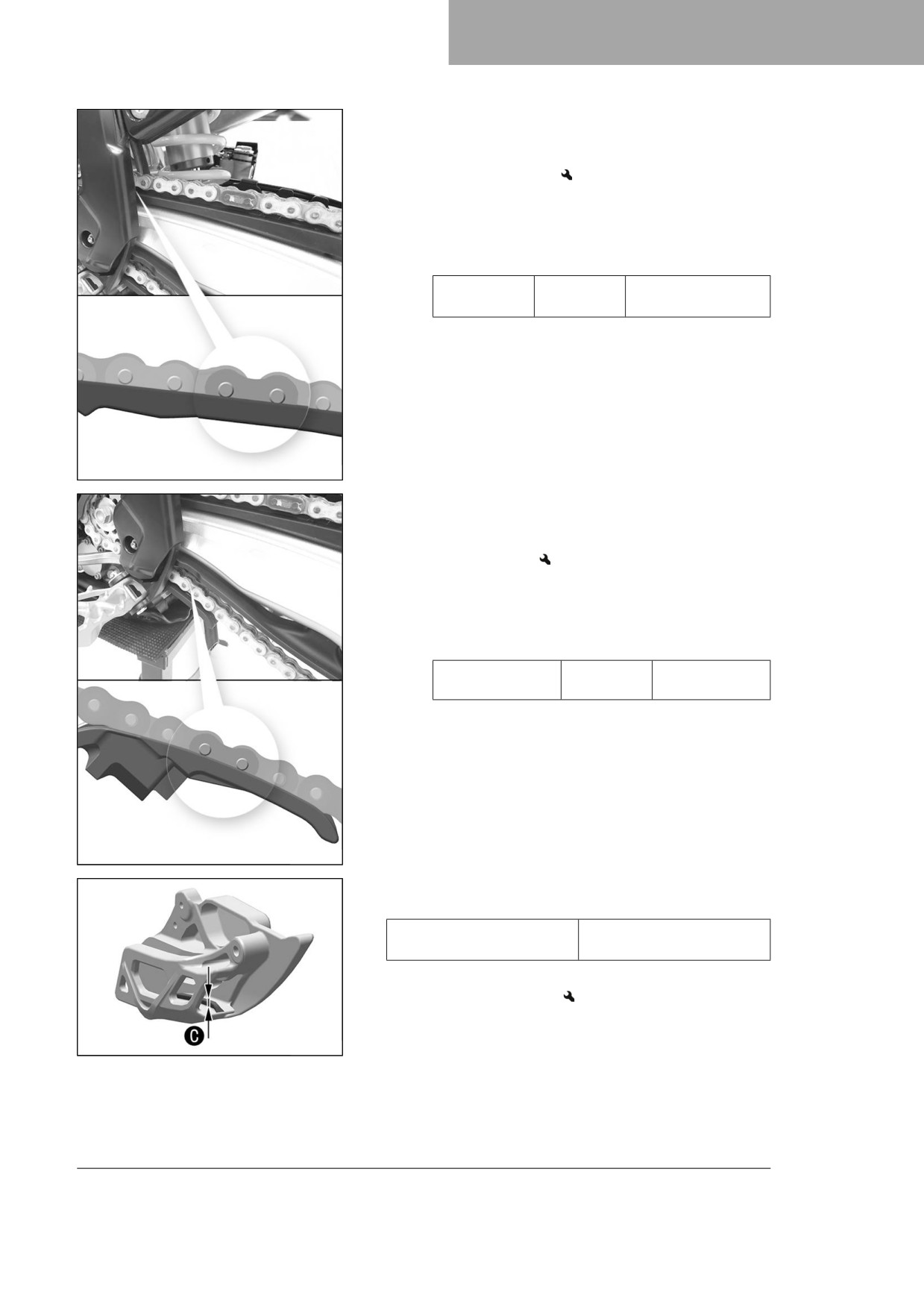

- Kontrollera om kedjeglidaren är sliten.

» Om underkanten av kedjebulten är i höjd med eller under

kedjeglidaren:

- Byt kedjeglidare.

- Kontrollera att kedjeglidaren för kedjan sitter fast ordentligt.

» Om kedjeglidaren sitter lös:

- Dra åt kedjeglidarens skruv.

Specifikation

Skruv kedjegli-

15 Nm

dare

A01087-10

- Använd ett skjutmått och kontrollera kedjestyraren gällande

måttet C.

6 mm

Minimal tjocklek C på ked-

jestyraren

» Om avvikelse från specifikationen föreligger:

- Byt ut kedjestyraren.

F03687-10

SERVICEARBETEN CHASSI

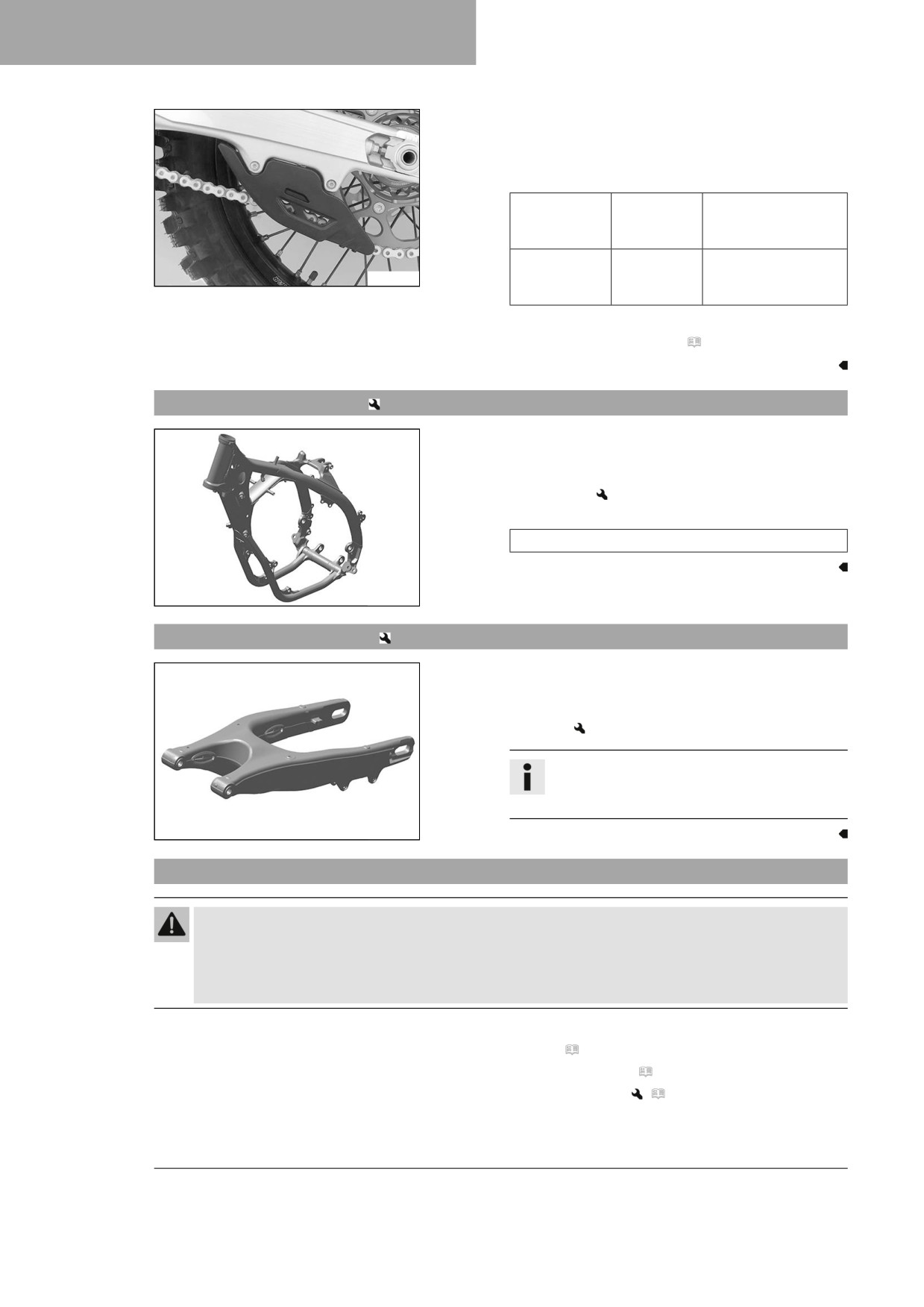

- Kontrollera att kedjestyraren sitter fast ordentligt.

» Om kedjestyraren sitter löst:

- Dra åt kedjestyrarens skruvar.

Specifikation

Skruv kedje-

10 Nm

styrare mot

sving fram

Skruv kedje-

10 Nm

F03682-01

styrare mot

Loctite^®243™

sving bak

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

11.42

Kontrollera ramen

- Kontrollera att ramen inte har skador, sprickor eller deforma-

tioner.

» Om ramen har skador, sprickor eller deformationer:

- Byt ut ramen.

Specifikation

Det är inte tillåtet att reparera ramen.

F03645-01

11.43

Kontrollera svingen

- Kontrollera att svingen inte har skador, sprickor eller deforma-

tioner.

» Om svingen har skador, sprickor eller deformationer:

- Byt sving.

Info

Byt alltid ut en skadad sving. Husqvarna Motor-

cycles tillåter inte att svingen repareras.

F03646-01

11.44

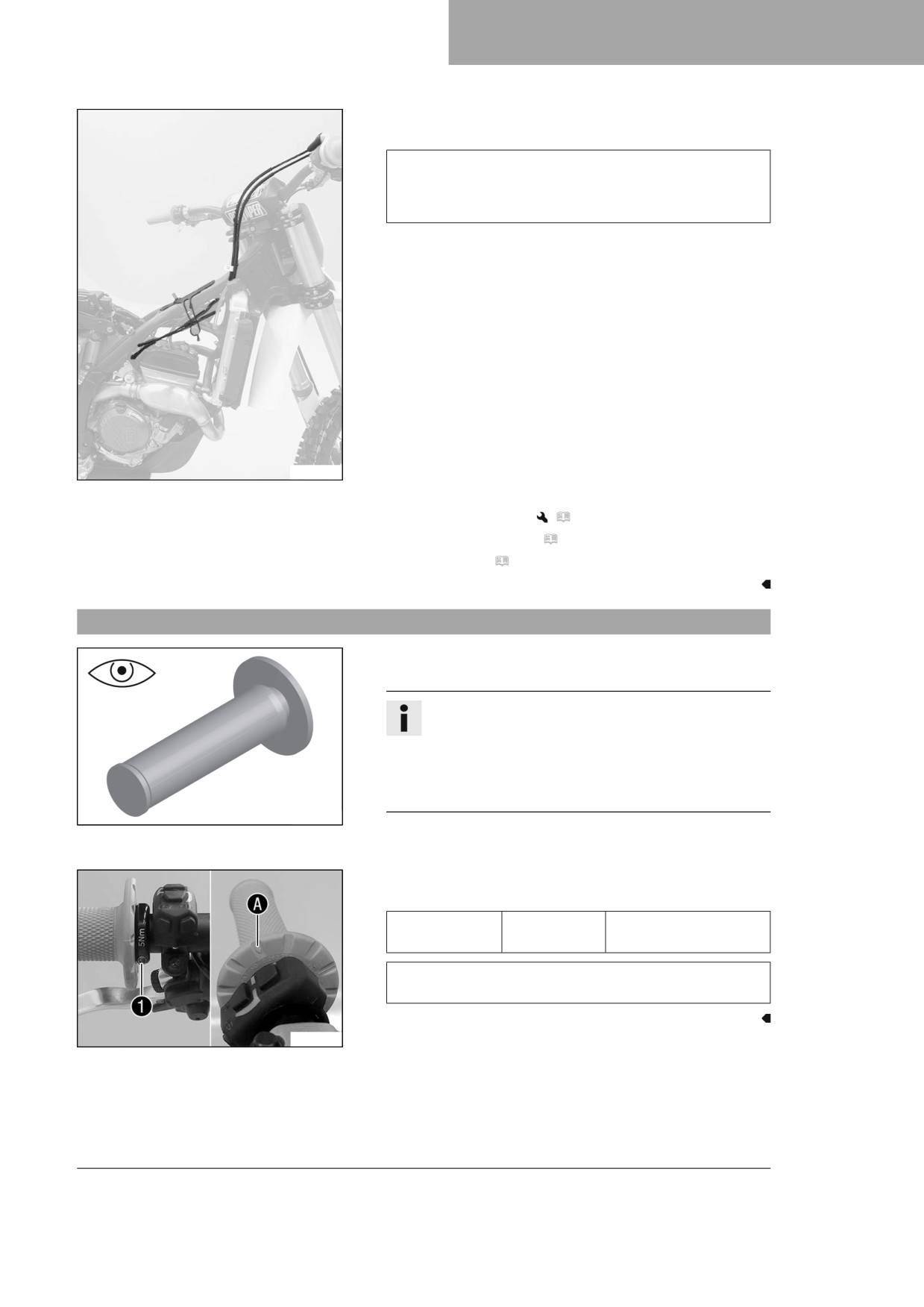

Kontrollera gasvajerns dragning

Varning

Olycksrisk Om gasvajern dras på fel sätt kan den böjas, klämmas fast eller blockeras.

Om gasvajern böjs, kläms eller blockeras går det inte längre att reglera hastigheten.

- Säkerställ att gasvajerdragningen och gasvajerns spel uppfyller specifikationerna.

Förarbete

- Ta bort sadeln. ( s 61)

- Demontera höger sidolock. ( s 66)

- Demontera bränsletanken.

(

s 68)

SERVICEARBETEN CHASSI

Huvudarbete

- Kontrollera gasvajerns dragning.

Båda gasvajrarna måste vara dragna bredvid varandra på

baksidan av styret, över bränsletankrullen, till gasspjälls-

kroppen. Båda gasvajrarna måste fixeras bakom gummihål-

laren på bränsletankens stöd.

» Om gasvajern inte är dragen som den ska:

- Rätta till dragningen av gasvajrarna.

A01085-10

Efterarbete

- Montera bränsletanken.

(

s 70)

– Montera höger sidolock. ( s 66)

- Montera sadeln. ( s 61)

11.45

Kontrollera gummihandtagen

- Kontrollera att gummihandtagen på styret inte är skadade,

slitna eller lösa.

Info

Gummihandtagen är vulkaniserade på en hylsa till

vänster och till höger på gashandtagets rör. Den

vänstra hylsan är fastklämd på styret.

Gummihandtagen kan endast bytas ut med hylsan

resp. röret.

401197-01

» Om ett gummihandtag är skadat eller slitet:

- Byt ut gummihandtaget.

- Kontrollera att skruven 1 sitter ordentligt.

Specifikation

Skruv fast

5 Nm

handtag

Loctite^®243™

Romben A måste vara på ett ställe där den syns, precis

som på bilden.

F03684-10

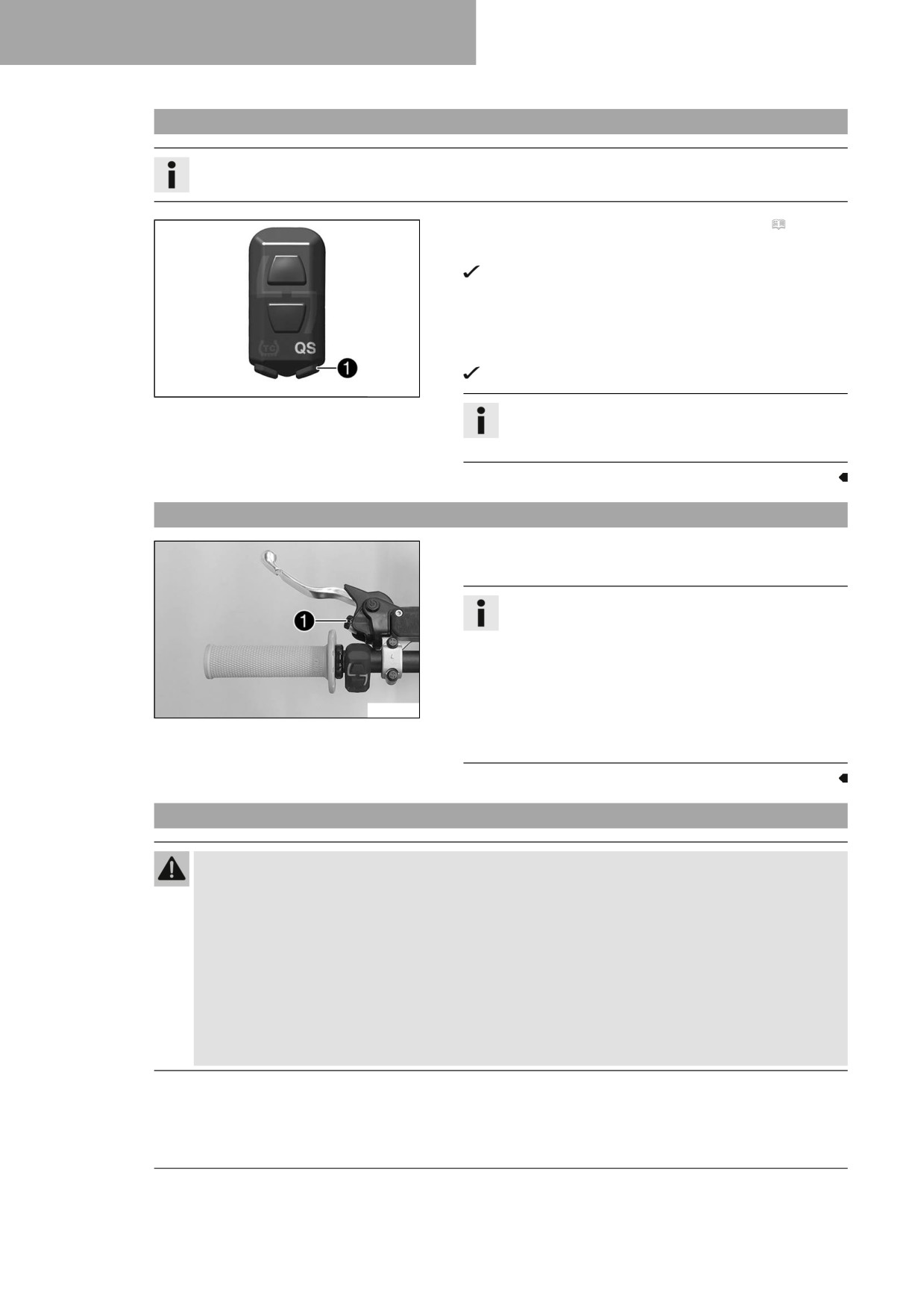

SERVICEARBETEN CHASSI

11.46

Programmera Quickshifter

Info

Om Quickshifters kopplingseffekt avtar bör Quickshifter programmeras om.

- Utför arbetsmomenten för att starta motorcykeln. ( s 25)

- Håll QS-knappen 1 intryckt i minst 10 sekunder.

QS-kontrollampan blinkar.

- Dra i kopplingshandtaget, lägg i 1:ans växel och håll väx-

elspaken nedtryckt i minst en sekund till, tills växelspaken är

aktiverad.

- Tryck på QS-knappen 1 en gång.

QS-kontrollampan lyser blått, programmeringen lyckades.

F03760-12

Info

Om Quickshifter inte kan aktiveras tyder det på att pro-

grammeringen inte lyckades och måste göras om.

11.47

Ställa in kopplingshandtagets utgångsläge

- Anpassa kopplingshandtagets utgångsläge efter handens

storlek genom att vrida på justerskruven 1.

Info

När justerskruven vrids motsols minskar avståndet

mellan kopplingshandtaget och styret.

När justerskruven vrids medsols ökar avståndet mellan

kopplingshandtaget och styret.

Inställningsområdet är begränsat.

F03647-11

Skruva bara justerskruven för hand, utan att använda

våld.

Justeringar får inte utföras under körning.

11.48

Kontrollera/åtgärda hydraulkopplingens vätskenivå

Varning

Hudirritationer Bromsvätska är hälsovådligt.

- Förvara bromsvätska oåtkomligt för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Låt inte bromsvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bromsvätska har svalts.

- Vid hudkontakt spolas det drabbade stället med mycket vatten.

- Spola omedelbart ögonen grundligt med vatten och uppsök läkare om bromsvätska hamnat i ögo-

nen.

- Byt om ifall du får bromsvätska på kläderna.

SERVICEARBETEN CHASSI

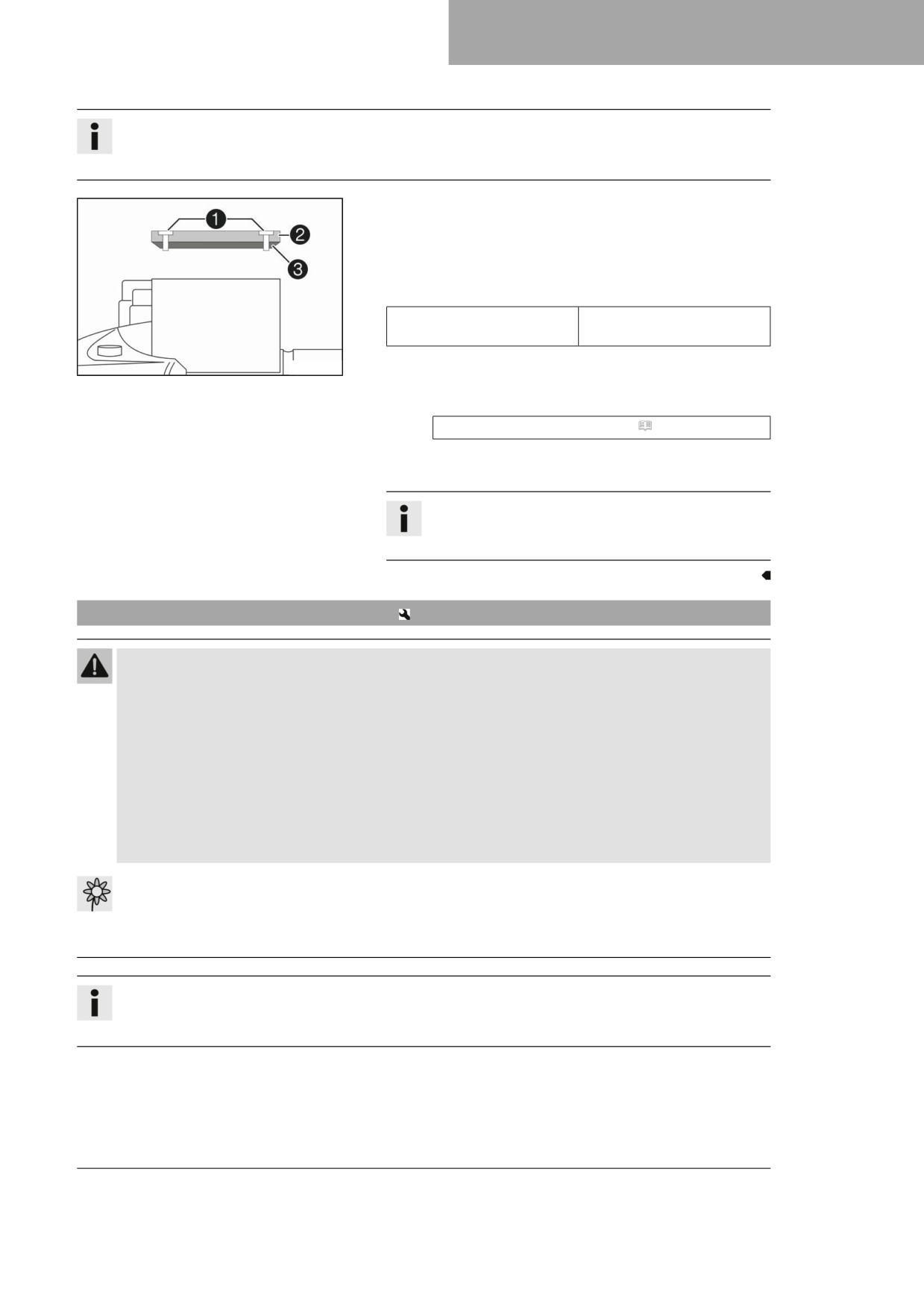

Info

Vätskenivån stiger när kopplingens lamellbelägg slits ned.

Låt inte bromsvätskan komma i kontakt med lackerade komponenter. Bromsvätskan skadar lacken.

- Placera hydraulkopplingens behållare i horisontellt läge.

Behållaren sitter på styret.

- Ta bort skruvarna 1.

- Ta bort locket 2 och membranet 3.

- Kontrollera vätskenivån.

Vätskenivå under behålla-

4 mm

rens övre kant

» Om vätskenivån inte överensstämmer med specifikatio-

H04933-10

nen:

- Korrigera vätskenivån i hydraulkopplingen.

Bromsvätska DOT 4 / DOT 5.1 ( s 138)

- Placera locket med membran i korrekt läge. Montera skru-

varna och dra åt.

Info

Utspilld bromsvätska eller vätska som runnit ut ska

omedelbart tvättas bort med vatten.

11.49

Byta vätska i hydraulkopplingen

Varning

Hudirritationer Bromsvätska är hälsovådligt.

- Förvara bromsvätska oåtkomligt för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Låt inte bromsvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bromsvätska har svalts.

- Vid hudkontakt spolas det drabbade stället med mycket vatten.

- Spola omedelbart ögonen grundligt med vatten och uppsök läkare om bromsvätska hamnat i ögo-

nen.

- Byt om ifall du får bromsvätska på kläderna.

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Vätskenivån stiger när kopplingens lamellbelägg slits ned.

Låt inte bromsvätskan komma i kontakt med lackerade komponenter. Bromsvätskan skadar lacken.

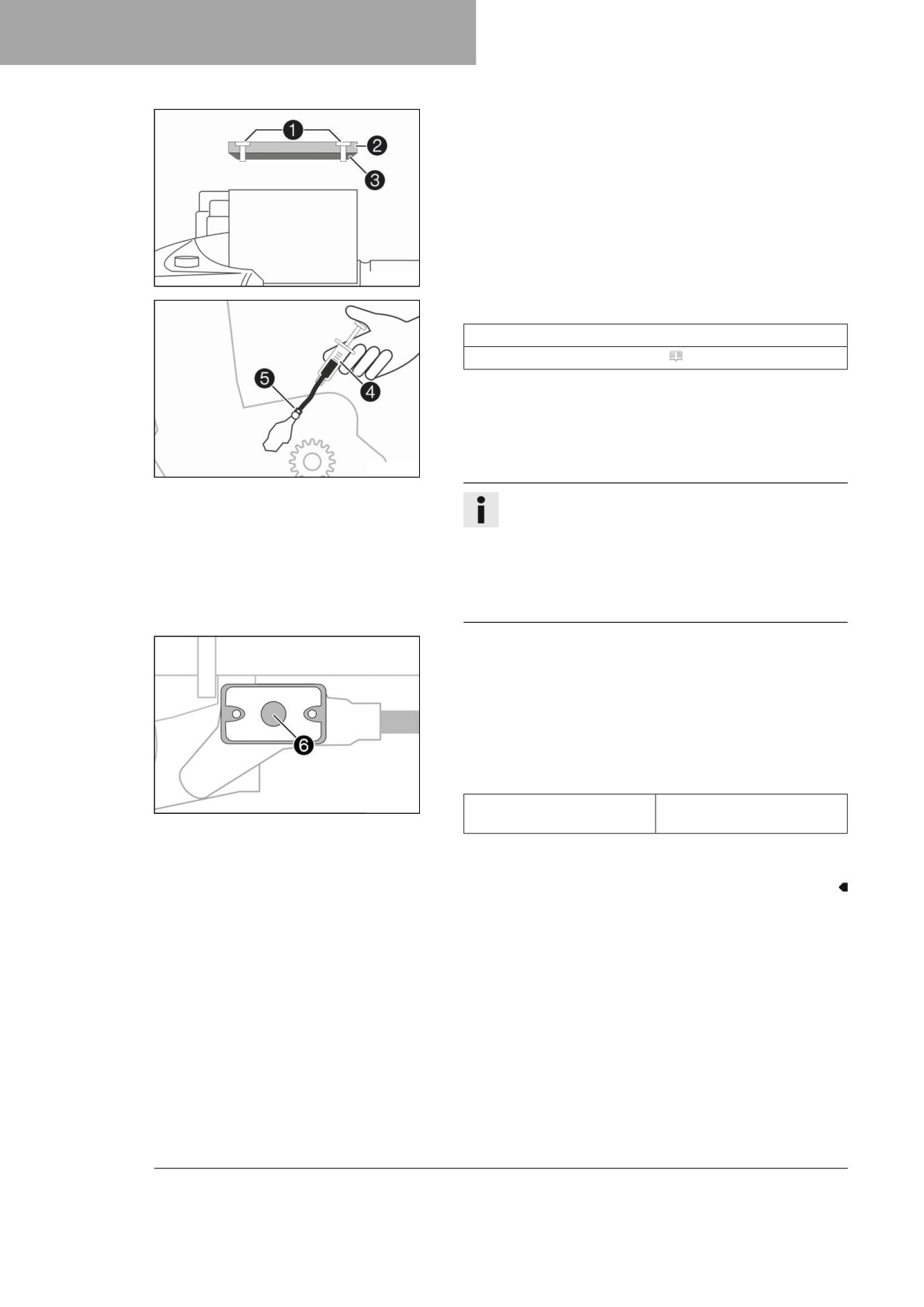

SERVICEARBETEN CHASSI

- Placera hydraulkopplingens behållare i horisontellt läge.

Behållaren sitter på styret.

- Ta bort skruvarna 1.

- Ta bort locket 2 och membranet 3.

H04933-10

Fyll på passande vätska i avluftningssprutan 4.

Spruta (50329050000)

Bromsvätska DOT 4 / DOT 5.1 ( s 138)

Ta bort skyddshättan på kopplingens slavcylinder och mon-

tera avluftningssprutan 4 med ett passande slangstycke på

avluftningsskruven 5.

Lossa bara avluftningsskruven 5 på kopplingens slavcylin-

der så mycket att det går att fylla på.

H04934-10

Info

Utspilld bromsvätska eller vätska som runnit ut ska

omedelbart tvättas bort med vatten.

Låt inte bromsvätskan komma i kontakt med lackerade

komponenter. Bromsvätskan skadar lacken.

Använd endast ren bromsvätska som förvarats i en

tättslutande behållare.

Spruta in vätska i systemet tills den börjar rinna ut utan bubb-

lor ur hålet 6 på huvudcylindern.

Sug då och då upp vätska ur huvudcylinderns tank för att det

inte ska rinna över.

Dra åt avluftningsskruven, ta bort avluftningssprutan och

slangen. Montera skyddshättan.

Korrigera vätskenivån i hydraulkopplingen.

Specifikation

H04932-10

Vätskenivå under behålla-

4 mm

rens övre kant

Placera locket med membran i korrekt läge. Montera skru-

varna och dra åt.

BROMSSYSTEM

12.1

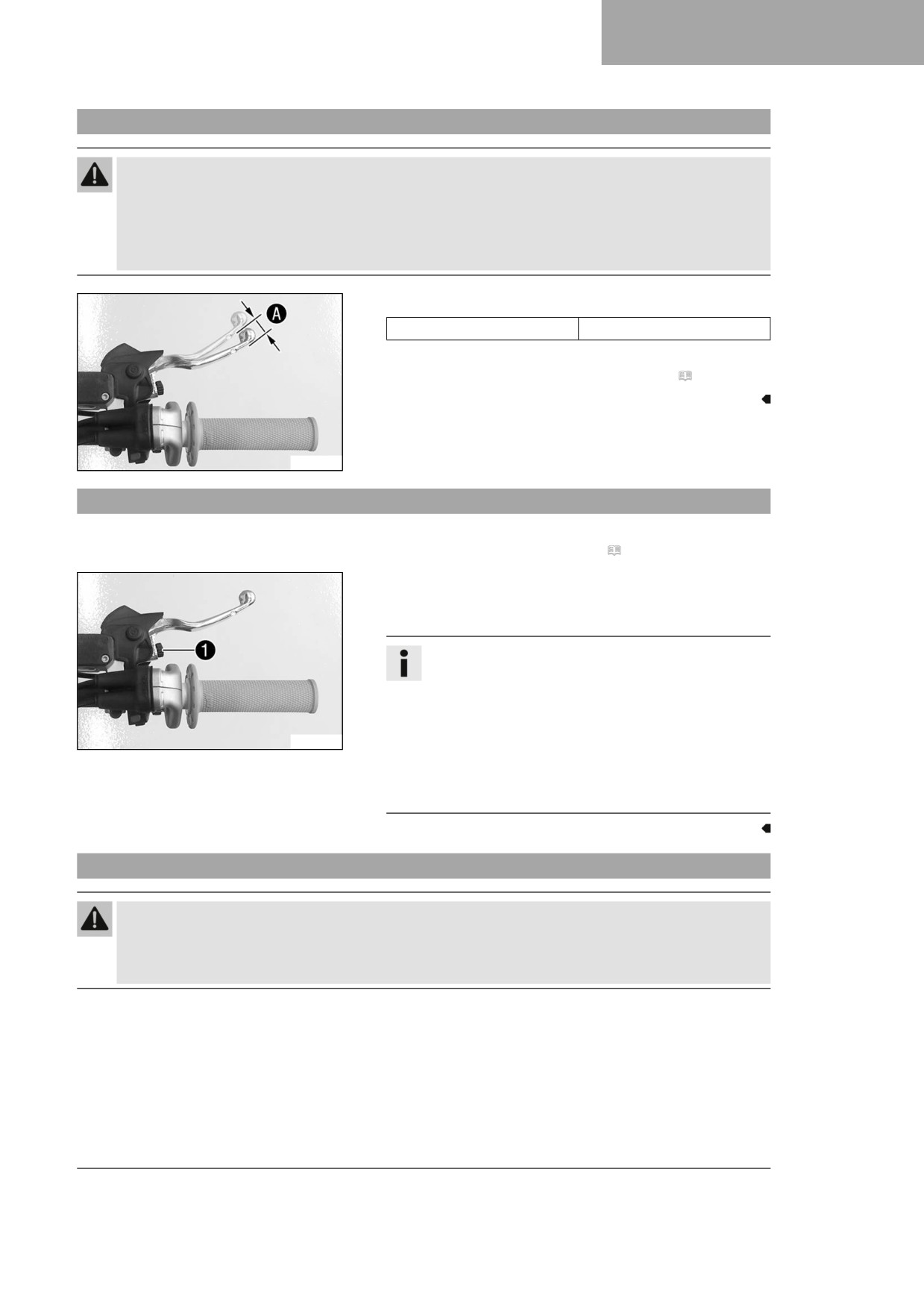

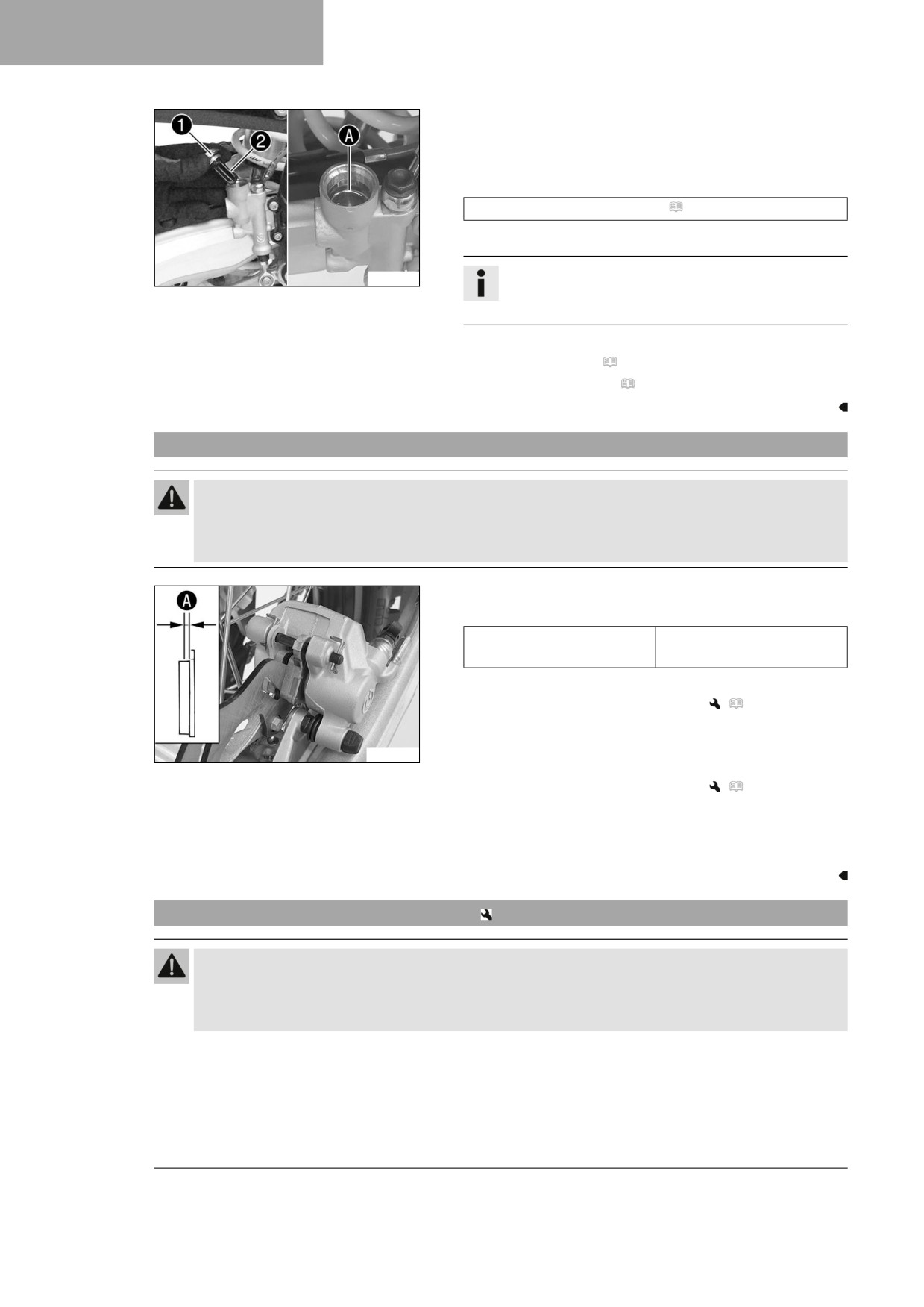

Kontrollera bromshandtagets spel

Varning

Risk för olyckor Bromssystemet slutar fungera vid överhettning.

När det inte finns något spel för bromshandtaget, skapas ett tryck i bromssystemet som verkar på fram-

bromsen.

- Ställ in spelet för bromshandtaget enligt anvisningen.

- Tryck bromshandtaget framåt och kontrollera spelet A.

Bromshandtagets spel

≥ 3 mm

» Om spelet inte överensstämmer med specifikationen:

- Ställ in bromshandtagets utgångsläge. ( s 81)

F03649-10

12.2

Ställa in bromshandtagets utgångsläge

Förarbete

- Kontrollera bromshandtagets spel. ( s 81)

Huvudarbete

- Anpassa bromshandtagets utgångsläge till handens storlek

genom att vrida på justerskruven 1.

Info

När justerskruven vrids medsols ökar avståndet mellan

bromshandtaget och styret.

När justerskruven vrids motsols minskar avståndet

mellan bromshandtaget och styret.

F03648-12

Inställningsområdet är begränsat.

Skruva bara justerskruven för hand, utan att använda

våld.

Justeringar får inte utföras under körning.

12.3

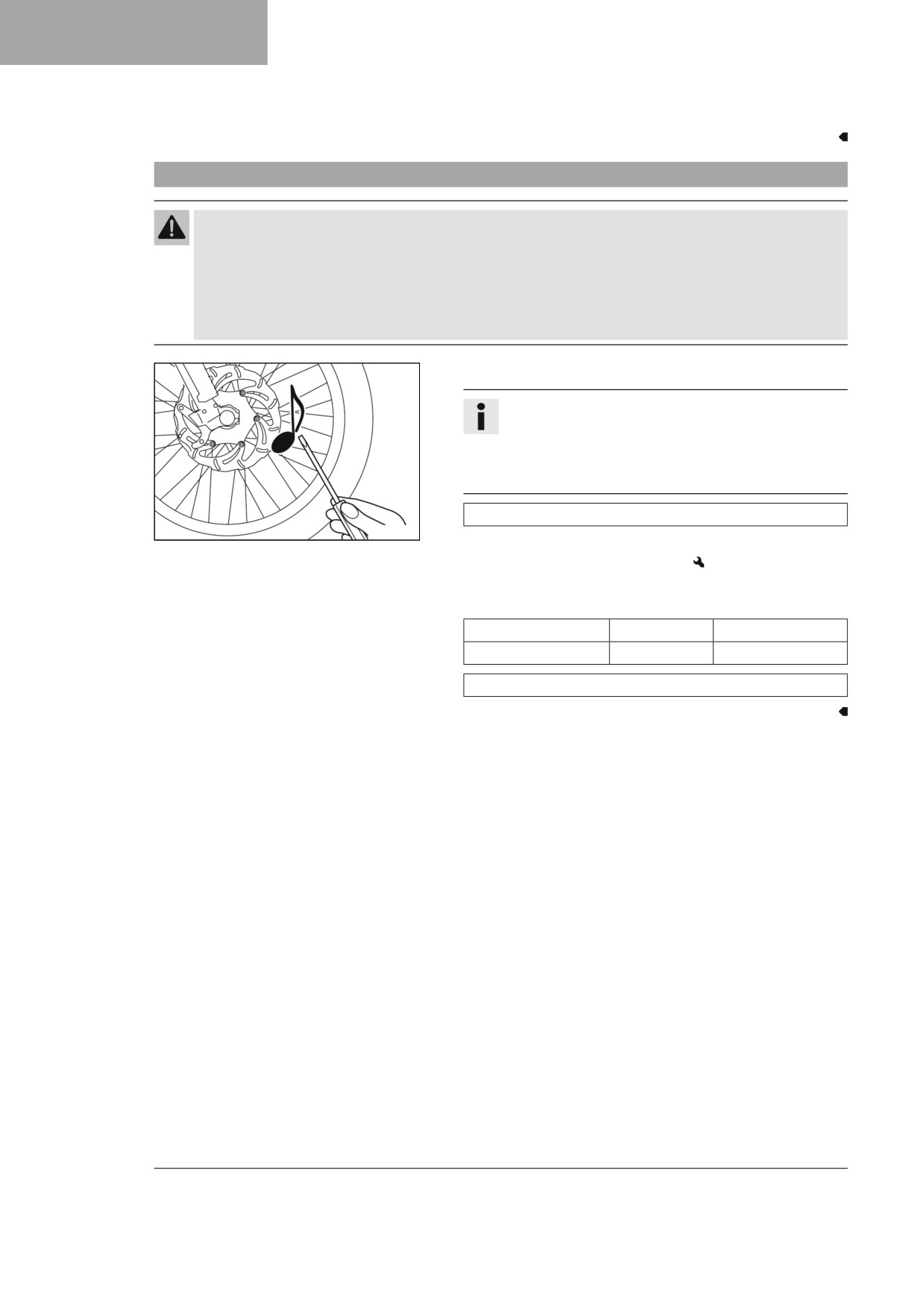

Kontrollera bromsskivorna

Varning

Risk för olyckor Slitna bromsskivor försämrar bromskraften.

- Säkerställ att slitna bromsskivor byts ut omedelbart. (Din auktoriserade Husqvarna Motorcycles-

verkstad hjälper dig gärna.)

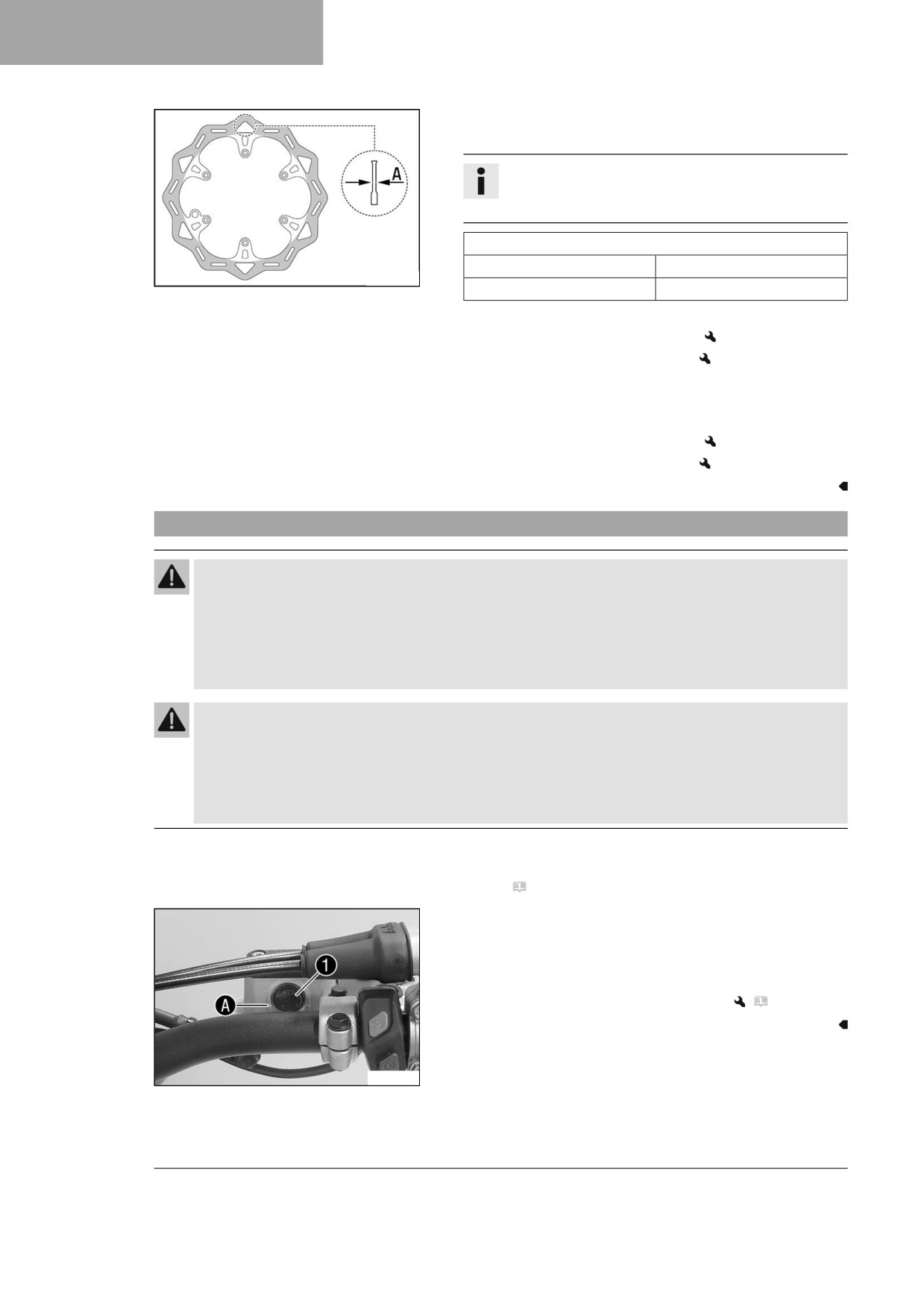

BROMSSYSTEM

- Kontrollera måttet A för bromsskivans tjocklek (fram och

bak) på flera ställen på bromsskivan.

Info

Genom slitage blir bromsskivan tunnare inom det

område där bromsbeläggen ligger an.

Bromsskivor, slitagegräns

fram

2,5 mm

H00938-10

bak

3,5 mm

» Om bromsskivan är tunnare än specifikationen:

- Byt frambromsens bromsskiva.

- Byt bakbromsens bromsskiva.

- Kontrollera bromsskivorna fram och bak avseende skador,

sprickor och deformation.

» Om skador, sprickor eller deformation upptäcks:

- Byt frambromsens bromsskiva.

- Byt bakbromsens bromsskiva.

12.4

Kontrollera bromsvätskenivån i frambromsen

Varning

Risk för olyckor Bromssystemet slutar fungera vid otillräcklig bromsvätskenivå.

Om bromsvätskenivån sjunker under den angivna markeringen eller det angivna värdet, är antingen

bromssystemet otätt eller bromsbeläggen nedslitna.

- Kontrollera bromssystemet och återuppta inte körningen förrän problemet har åtgärdats. (Din auktori-

serade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Olycksrisk För gammal eller olämplig bromsvätska försämrar bromssystemets funktion.

- Säkerställ att bromsvätskan i fram- och bakbromsen byts ut enligt serviceschemats riktlinjer. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Säkerställ att endast ren och godkänd bromsvätska från en tätt försluten behållare används. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Förarbete

- Kontrollera frambromsens bromsbelägg och bromsbeläggs-

skydd. ( s 84)

Huvudarbete

- Placera bromsvätskebehållaren på styret i horisontellt läge.

- Kontrollera bromsvätskenivån i synglaset 1.

» Om bromsvätskan har sjunkit under markeringen A:

- Fyll på frambromsens bromsvätska.

(

s 83)

F03689-10

BROMSSYSTEM

12.5

Fylla på frambromsens bromsvätska

Varning

Risk för olyckor Bromssystemet slutar fungera vid otillräcklig bromsvätskenivå.

Om bromsvätskenivån sjunker under den angivna markeringen eller det angivna värdet, är antingen

bromssystemet otätt eller bromsbeläggen nedslitna.

- Kontrollera bromssystemet och återuppta inte körningen förrän problemet har åtgärdats. (Din auktori-

serade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Hudirritationer Bromsvätska är hälsovådligt.

- Förvara bromsvätska oåtkomligt för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Låt inte bromsvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bromsvätska har svalts.

- Vid hudkontakt spolas det drabbade stället med mycket vatten.

- Spola omedelbart ögonen grundligt med vatten och uppsök läkare om bromsvätska hamnat i ögo-

nen.

- Byt om ifall du får bromsvätska på kläderna.

Varning

Olycksrisk För gammal eller olämplig bromsvätska försämrar bromssystemets funktion.

- Säkerställ att bromsvätskan i fram- och bakbromsen byts ut enligt serviceschemats riktlinjer. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Säkerställ att endast ren och godkänd bromsvätska från en tätt försluten behållare används. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Låt inte bromsvätskan komma i kontakt med lackerade komponenter. Bromsvätskan skadar lacken.

Förarbete

- Kontrollera frambromsens bromsbelägg och bromsbeläggs-

skydd. ( s 84)

BROMSSYSTEM

Huvudarbete

- Placera bromsvätskebehållaren på styret i horisontellt läge.

- Ta bort skruvarna 1.

- Ta bort locket 2 och membranet 3.

- Fyll på bromsvätska upp till måttet A.

Specifikation

5 mm

Mått A (bromsvätskenivån

under behållarens övre kant)

Bromsvätska DOT 4 / DOT 5.1 ( s 138)

- Placera locket 2 med membranet 3 i korrekt läge. Montera

skruvarna 1 och dra åt dem.

Info

Utspilld bromsvätska eller vätska som runnit ut ska

omedelbart tvättas bort med vatten.

F03694-10

12.6

Kontrollera frambromsens bromsbelägg och bromsbeläggsskydd

Varning

Risk för olyckor Slitna bromsbelägg försämrar bromskraften.

- Säkerställ att slitna bromsbelägg byts ut omedelbart. (Din auktoriserade Husqvarna Motorcycles-

verkstad hjälper dig gärna.)

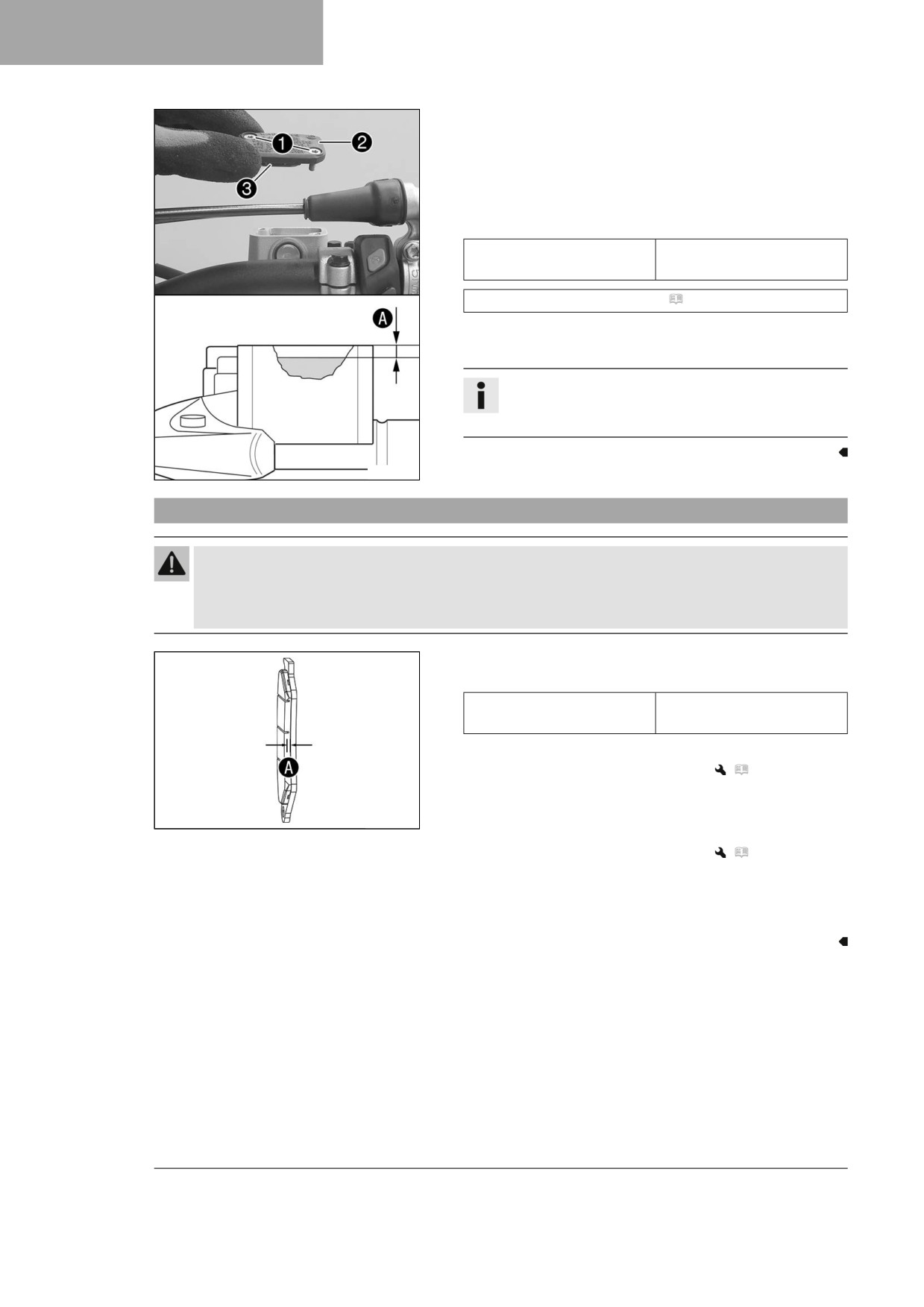

- Kontrollera om bromsbeläggen fortfarande har minsta tillåtna

beläggtjocklek A.

Minsta tillåtna beläggtjock-

≥ 1 mm

lek A

» Om den minsta tillåtna beläggtjockleken underskrids:

- Byt frambromsens bromsbelägg.

(

s 85)

– Kontrollera bromsbeläggen med avseende på skador och

sprickor.

M02047-10

» Om skador eller sprickor föreligger:

- Byt frambromsens bromsbelägg.

(

s 85)

– Kontrollera bromsbeläggens skydd.

» Om bromsbeläggen inte är säkrade på ett korrekt sätt:

- Säkra bromsbelägg, och använd nya delar vid behov.

BROMSSYSTEM

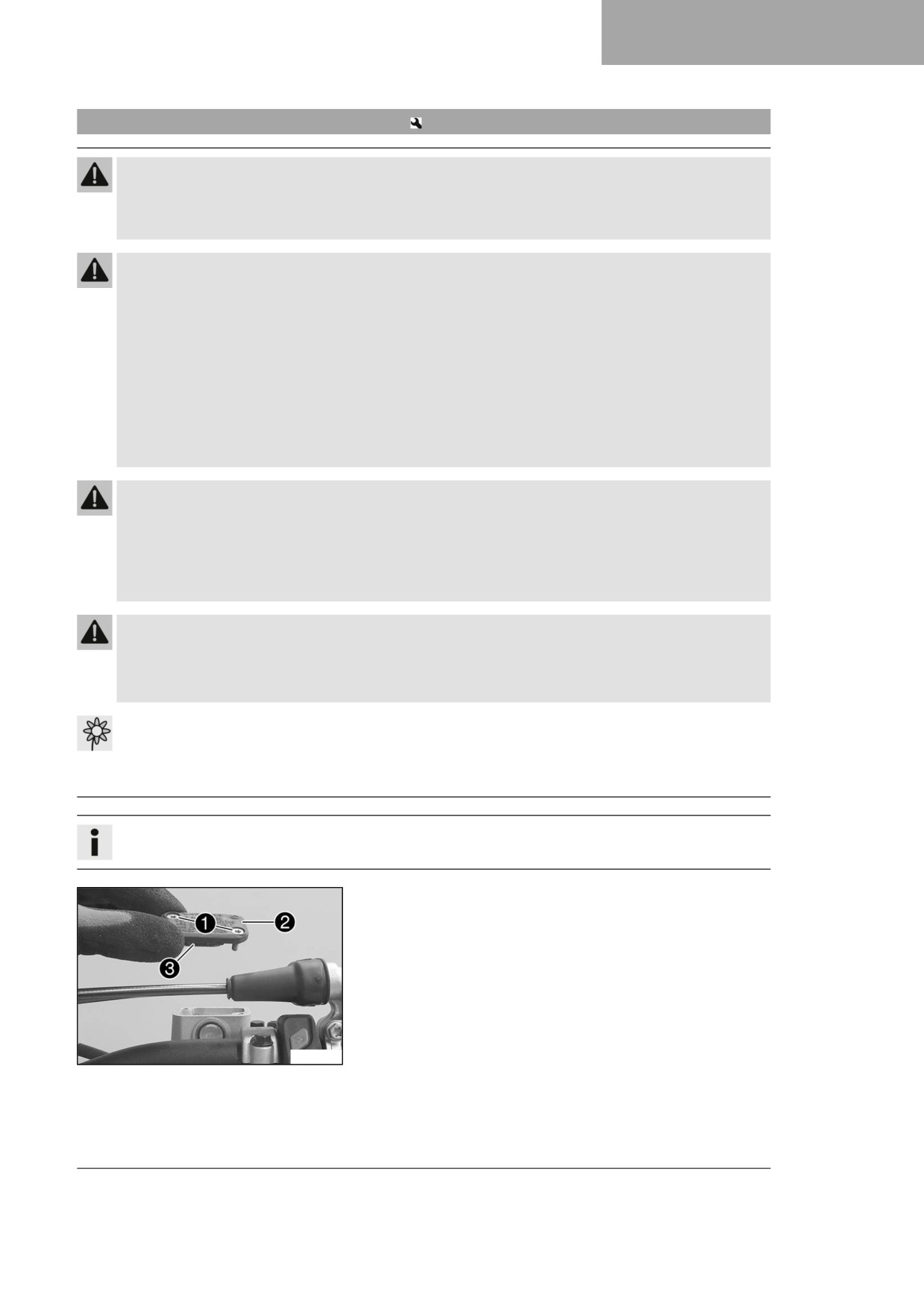

12.7

Byta frambromsens bromsbelägg

Varning

Risk för olyckor Bromssystemet slutar fungera vid felaktig service.

- Säkerställ att servicearbeten och reparationer genomförs korrekt. (Din auktoriserade

Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Hudirritationer Bromsvätska är hälsovådligt.

- Förvara bromsvätska oåtkomligt för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Låt inte bromsvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bromsvätska har svalts.

- Vid hudkontakt spolas det drabbade stället med mycket vatten.

- Spola omedelbart ögonen grundligt med vatten och uppsök läkare om bromsvätska hamnat i ögo-

nen.

- Byt om ifall du får bromsvätska på kläderna.

Varning

Olycksrisk För gammal eller olämplig bromsvätska försämrar bromssystemets funktion.

- Säkerställ att bromsvätskan i fram- och bakbromsen byts ut enligt serviceschemats riktlinjer. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Säkerställ att endast ren och godkänd bromsvätska från en tätt försluten behållare används. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Risk för olyckor Olja eller fett på bromsskivorna försämrar bromskraften.

- Håll alltid bromsskivorna olje- och fettfria.

- Vid behov rengörs bromsskivorna med bromsrengöringsmedel.

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Låt inte bromsvätskan komma i kontakt med lackerade komponenter. Bromsvätskan skadar lacken.

- Placera bromsvätskebehållaren på styret i horisontellt läge.

- Ta bort skruvarna 1.

- Ta bort locket 2 och membranet 3.

F03690-10

BROMSSYSTEM

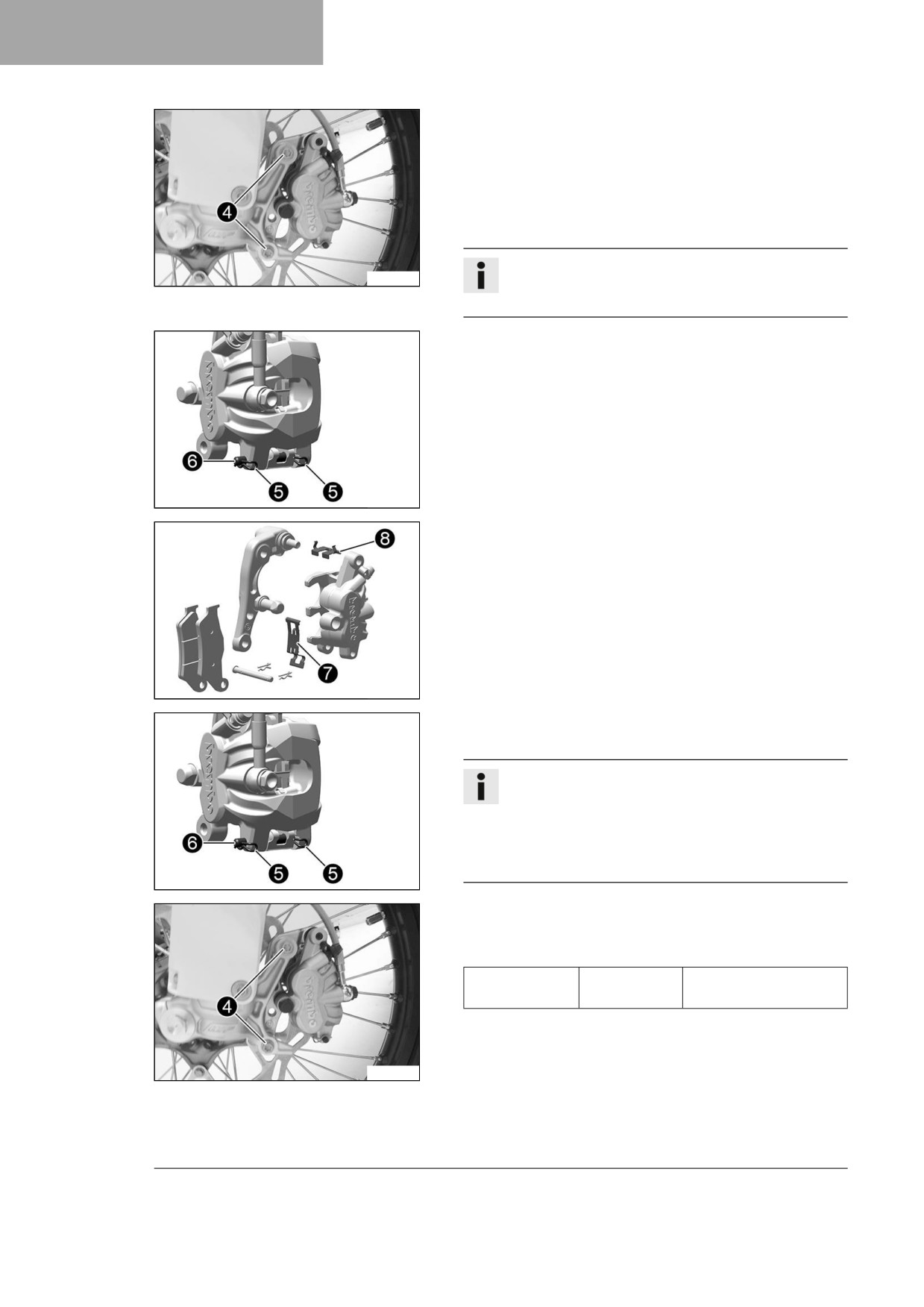

- Ta bort skruvarna 4.

- Tryck tillbaka bromsbeläggen genom att luta bromsoket lite

lätt åt sidan på bromsskivan. Ta försiktigt bort bromsoket från

bromsskivan genom att dra det uppåt.

- Tryck tillbaka bromskolven till utgångsläget och se till att det

inte läcker ut bromsvätska ur bromsvätskebehållaren. Sug

upp bromsvätska vid behov.

Info

A01183-10

Dra inte i bromshandtaget när bromsoket är demonte-

rat.

- Ta bort saxpinnarna 5, dra ut bulten 6 och ta bort broms-

beläggen.

- Rengör bromsok och bromsokshållare.

F03696-10

- Kontrollera att fjäderplåten 7 sitter korrekt i bromsoket och

att glidplåten för bromsbelägg 8 sitter korrekt i bromsokshål-

laren.

F03692-10

- Sätt i nya bromsbelägg, sätt i bulten 6 och montera saxpin-

narna 5.

Info

Bromsbeläggen måste alltid bytas satsvis.

Tryck bromsbeläggen mot hållfjädern för att lättare

kunna montera bulten.

Kontrollera att bromsbeläggen och hållfjädern sitter

korrekt.

F03696-10

- Sätt bromsoket på plats.

- Montera skruvarna 4 och dra åt dem.

Specifikation

Skruv bromsok

25 Nm

fram

Loctite^®243™

– Dra i bromshandtaget flera gånger tills bromsbeläggen ligger

an mot bromsskivan och du känner av en tydlig tryckpunkt.

A01184-10

BROMSSYSTEM

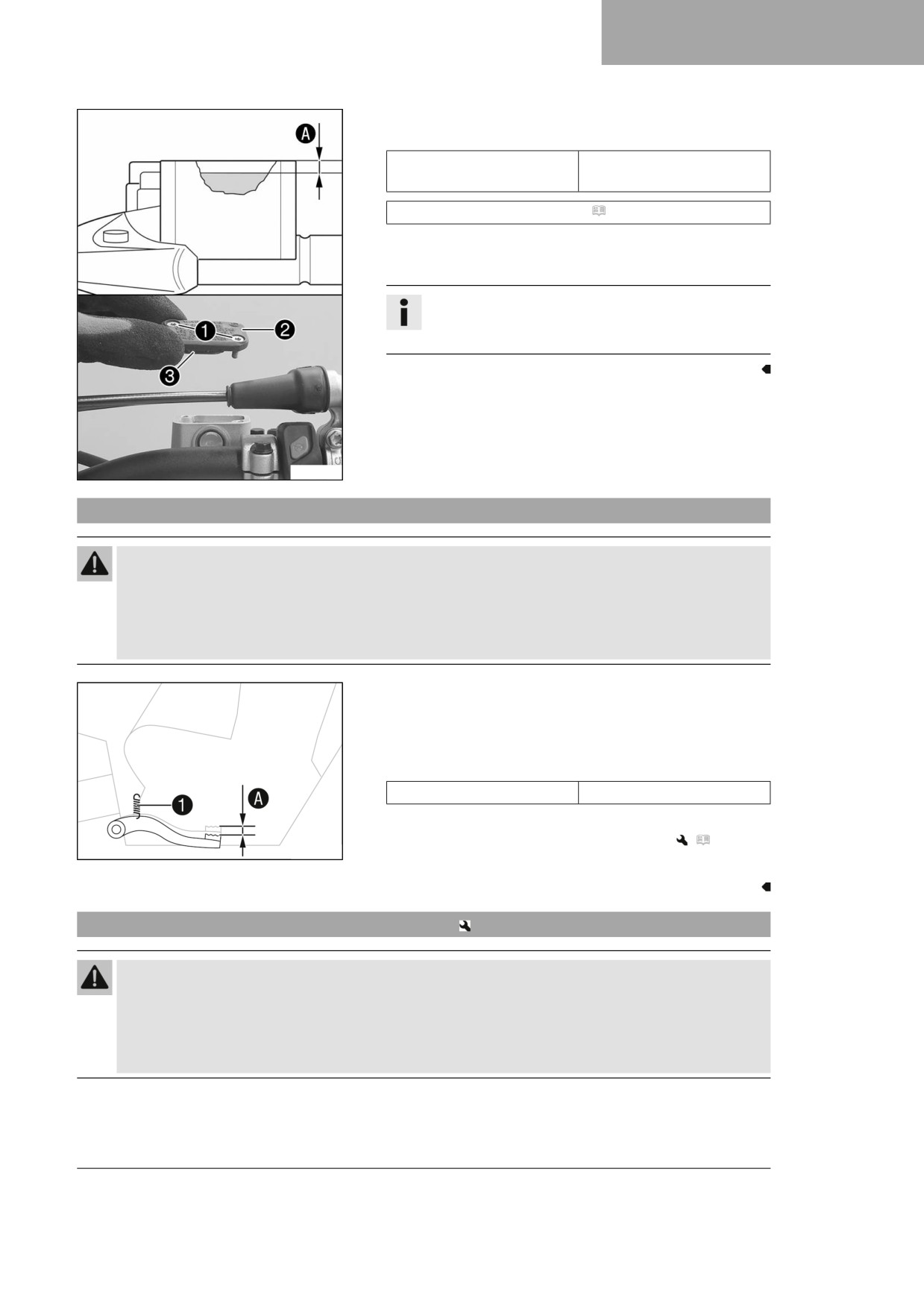

– Fyll på bromsvätska upp till måttet A.

Specifikation

5 mm

Mått A (bromsvätskenivån

under behållarens övre kant)

Bromsvätska DOT 4 / DOT 5.1 ( s 138)

- Placera locket 2 med membranet 3 i korrekt läge.

- Montera skruvarna 1 och dra åt dem.

Info

Utspilld bromsvätska eller vätska som runnit ut ska

omedelbart tvättas bort med vatten.

F03693-10

12.8

Kontrollera fotbromspedalens spel

Varning

Olycksrisk Bromssystemet slutar fungera vid överhettning.

När det inte finns något spel för fotbromspedalen, skapas ett tryck i bromssystemet som verkar på bak-

bromsen.

- Ställ in spelet för fotbromspedalen enligt anvisningen.

- Haka av fjädern 1.

- Manövrera fotbromspedalen fram och tillbaka mellan stopplä-

get och anliggning mot fotbromsens cylinderkolv och kontrol-

lera spelet A.

Specifikation

Fotbromspedalens spel

3 … 5 mm

» Om spelet inte överensstämmer med specifikationen:

- Ställ in fotbromspedalens utgångsläge.

(

s 87)

402026-10

- Haka i fjädern 1.

12.9

Ställa in fotbromspedalens utgångsläge

Varning

Olycksrisk Bromssystemet slutar fungera vid överhettning.

När det inte finns något spel för fotbromspedalen, skapas ett tryck i bromssystemet som verkar på bak-

bromsen.

- Ställ in spelet för fotbromspedalen enligt anvisningen.

BROMSSYSTEM

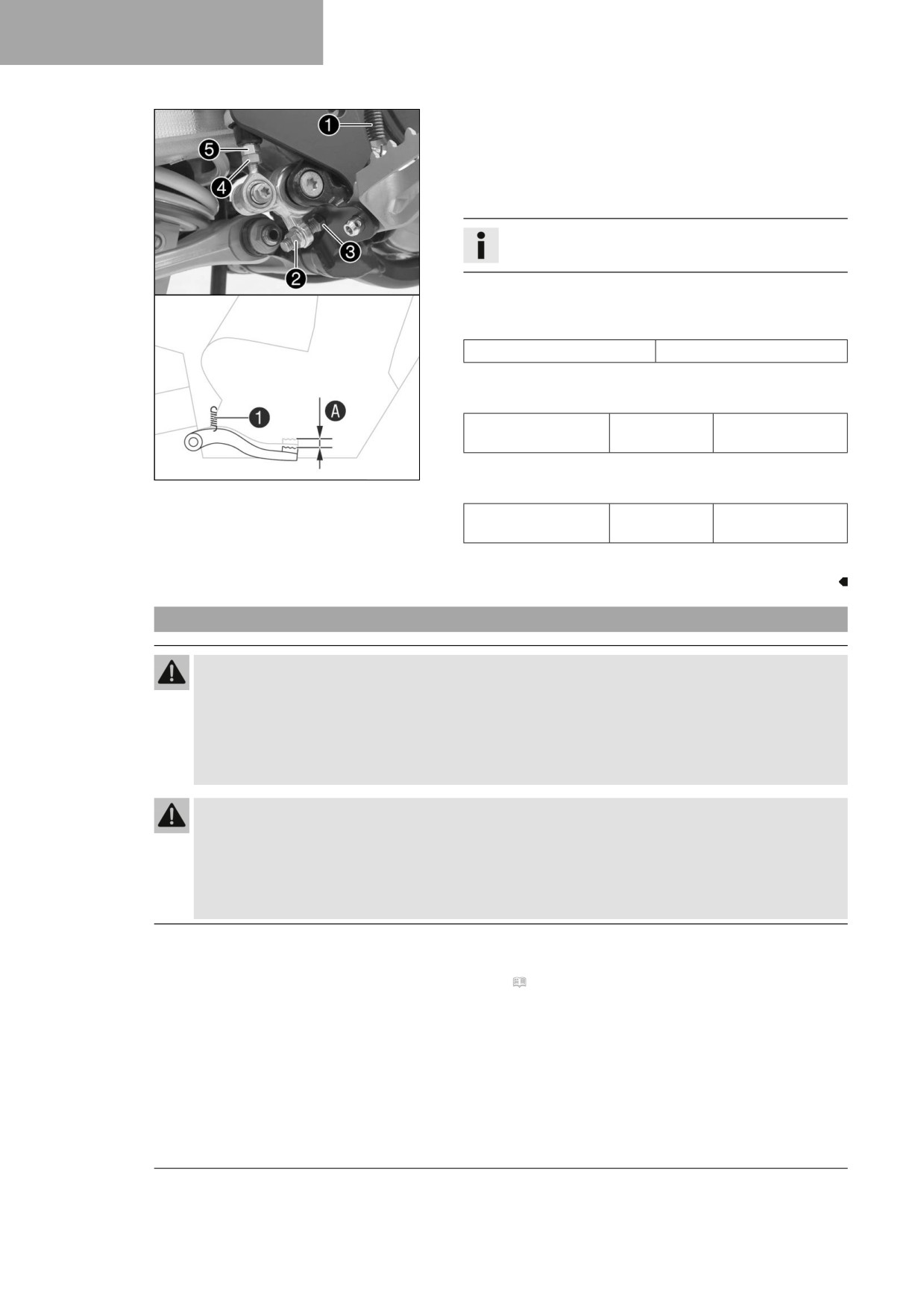

Haka av fjädern 1.

–

Lossa muttern 4 och vrid tillbaka den med tryckstången 5

tills max. spel har uppnåtts.

För att anpassa fotbromspedalen efter individuella önskemål,

lossa muttern 2 och skruva på skruven 3 till önskat läge.

Info

Inställningsområdet är begränsat.

Vrid tryckstången 5 tills önskat spel A har uppnåtts. Vid

behov ska fotbromspedalens utgångsläge anpassas.

Specifikation

Fotbromspedalens spel

3 … 5 mm

–

Håll emot tryckstången 5 och dra åt muttern 4.

Specifikation

Övriga muttrar

10 Nm

chassi

V01355-10

Håll emot skruven 3 och dra åt muttern 2.

Specifikation

Mutter bromshand-

20 Nm

tagsändläge

Haka i fjädern 1.

12.10

Kontrollera bromsvätskenivån i bakbromsen

Varning

Risk för olyckor Bromssystemet slutar fungera vid otillräcklig bromsvätskenivå.

Om bromsvätskenivån sjunker under den angivna markeringen eller det angivna värdet, är antingen

bromssystemet otätt eller bromsbeläggen nedslitna.

- Kontrollera bromssystemet och återuppta inte körningen förrän problemet har åtgärdats. (Din auktori-

serade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Olycksrisk För gammal eller olämplig bromsvätska försämrar bromssystemets funktion.

- Säkerställ att bromsvätskan i fram- och bakbromsen byts ut enligt serviceschemats riktlinjer. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Säkerställ att endast ren och godkänd bromsvätska från en tätt försluten behållare används. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Förarbete

- Kontrollera bakbromsens bromsbelägg och bromsbeläggs-

skydd. ( s 90)

BROMSSYSTEM

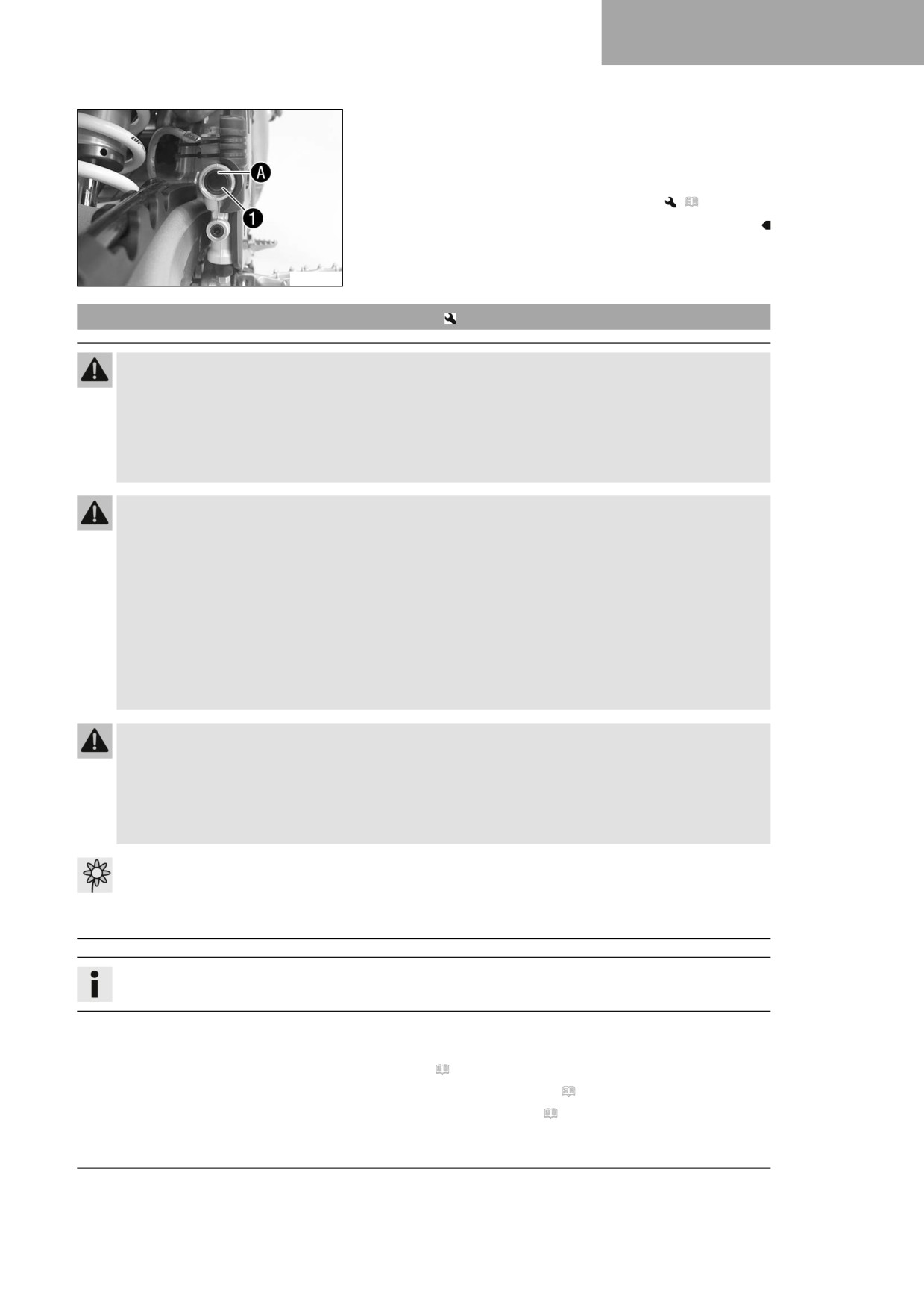

Huvudarbete

- Ställ upp fordonet lodrätt.

- Kontrollera bromsvätskenivån i synglaset 1.

» Om bromsvätskan har sjunkit under markeringen A:

- Fyll på bromsvätska för bakbromsen.

(

s 89)

A01084-10

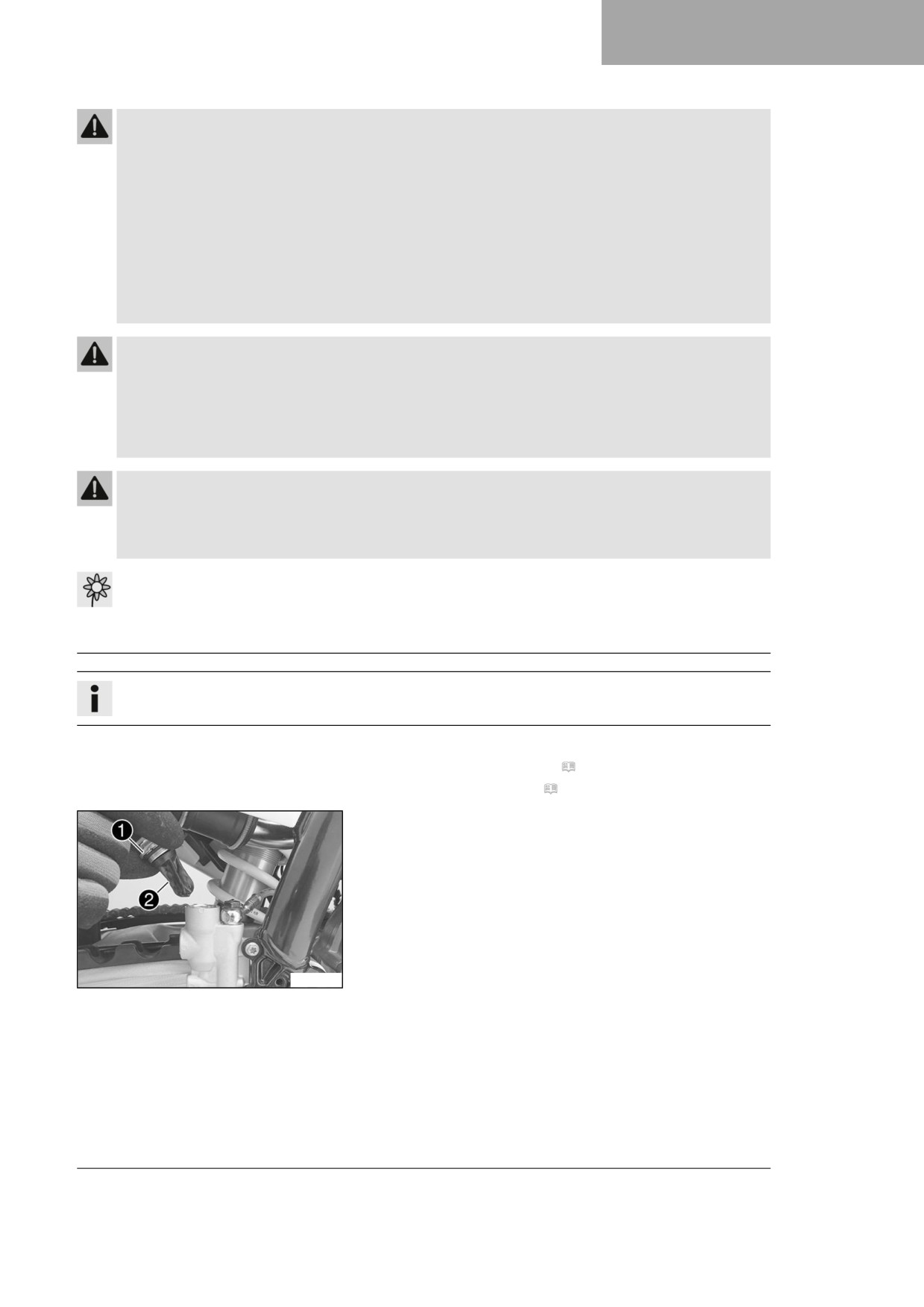

12.11

Fylla på bromsvätska för bakbromsen

Varning

Risk för olyckor Bromssystemet slutar fungera vid otillräcklig bromsvätskenivå.

Om bromsvätskenivån sjunker under den angivna markeringen eller det angivna värdet, är antingen

bromssystemet otätt eller bromsbeläggen nedslitna.

- Kontrollera bromssystemet och återuppta inte körningen förrän problemet har åtgärdats. (Din auktori-

serade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Hudirritationer Bromsvätska är hälsovådligt.

- Förvara bromsvätska oåtkomligt för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Låt inte bromsvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bromsvätska har svalts.

- Vid hudkontakt spolas det drabbade stället med mycket vatten.

- Spola omedelbart ögonen grundligt med vatten och uppsök läkare om bromsvätska hamnat i ögo-

nen.

- Byt om ifall du får bromsvätska på kläderna.

Varning

Olycksrisk För gammal eller olämplig bromsvätska försämrar bromssystemets funktion.

- Säkerställ att bromsvätskan i fram- och bakbromsen byts ut enligt serviceschemats riktlinjer. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Säkerställ att endast ren och godkänd bromsvätska från en tätt försluten behållare används. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Låt inte bromsvätskan komma i kontakt med lackerade komponenter. Bromsvätskan skadar lacken.

Förarbete

- Kontrollera bakbromsens bromsbelägg och bromsbeläggs-

skydd. ( s 90)

- Demontera höger sidolock. ( s 66)

- Demontera ramskyddet. ( s 50)

BROMSSYSTEM

Huvudarbete

- Ställ upp fordonet lodrätt.

- Ta bort skruvlocket 1 med membran 2 och O-ring.

- Fyll på bromsvätska upp till märket A.

Bromsvätska DOT 4 / DOT 5.1 ( s 138)

- Sätt dit skruvlocket med membran och O-ring och dra åt det.

Info

T04401-01

Utspilld bromsvätska eller vätska som runnit ut ska

omedelbart tvättas bort med vatten.

Efterarbete

- Montera ramskyddet. ( s 51)

- Montera höger sidolock. ( s 66)

12.12

Kontrollera bakbromsens bromsbelägg och bromsbeläggsskydd

Varning

Risk för olyckor Slitna bromsbelägg försämrar bromskraften.

- Säkerställ att slitna bromsbelägg byts ut omedelbart. (Din auktoriserade Husqvarna Motorcycles-

verkstad hjälper dig gärna.)

- Kontrollera om bromsbeläggen fortfarande har minsta tillåtna

beläggtjocklek A.

Minsta tillåtna beläggtjock-

≥ 1 mm

lek A

» Om den minsta tillåtna beläggtjockleken underskrids:

- Byt bakbromsens bromsbelägg.

(

s 90)

– Kontrollera bromsbeläggen med avseende på skador och

sprickor.

H00322-10

» Om skador eller sprickor föreligger:

- Byt bakbromsens bromsbelägg.

(

s 90)

– Kontrollera bromsbeläggens skydd.

» Om bromsbeläggen inte är säkrade på ett korrekt sätt:

- Säkra bromsbelägg, och använd nya delar vid behov.

12.13

Byta bakbromsens bromsbelägg

Varning

Risk för olyckor Bromssystemet slutar fungera vid felaktig service.

- Säkerställ att servicearbeten och reparationer genomförs korrekt. (Din auktoriserade

Husqvarna Motorcycles-verkstad hjälper dig gärna.)

BROMSSYSTEM

Varning

Hudirritationer Bromsvätska är hälsovådligt.

- Förvara bromsvätska oåtkomligt för barn.

- Använd lämpliga skyddskläder och skyddsglasögon.

- Låt inte bromsvätska hamna på huden, i ögonen eller på kläderna.

- Uppsök omedelbart läkare om bromsvätska har svalts.

- Vid hudkontakt spolas det drabbade stället med mycket vatten.

- Spola omedelbart ögonen grundligt med vatten och uppsök läkare om bromsvätska hamnat i ögo-

nen.

- Byt om ifall du får bromsvätska på kläderna.

Varning

Olycksrisk För gammal eller olämplig bromsvätska försämrar bromssystemets funktion.

- Säkerställ att bromsvätskan i fram- och bakbromsen byts ut enligt serviceschemats riktlinjer. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Säkerställ att endast ren och godkänd bromsvätska från en tätt försluten behållare används. (Din

auktoriserade Husqvarna Motorcycles-verkstad hjälper dig gärna.)

Varning

Risk för olyckor Olja eller fett på bromsskivorna försämrar bromskraften.

- Håll alltid bromsskivorna olje- och fettfria.

- Vid behov rengörs bromsskivorna med bromsrengöringsmedel.

Obs!

Risker för miljön Miljöfarliga ämnen orsakar miljöskador.

- Kassera oljor, fetter, filter, bränslen, rengöringsmedel, bromsvätska etc. i enlighet med gällande

bestämmelser.

Info

Låt inte bromsvätskan komma i kontakt med lackerade komponenter. Bromsvätskan skadar lacken.

Förarbete

- Demontera höger sidolock. ( s 66)

- Demontera ramskyddet. ( s 50)

Huvudarbete

- Ställ upp fordonet lodrätt.

- Ta bort skruvlocket 1 med membran 2 och O-ring.

T04402-10

BROMSSYSTEM

Tryck bromsoket för hand mot bromsskivan för att trycka till-

baka bromskolven och säkerställa att ingen bromsvätska rin-

ner ut ur bromsvätskebehållaren, sug upp vid behov.

Info

Se till att bromsoket inte pressas mot ekrarna när

bromskolven trycks tillbaka.

Ta bort saxpinnarna 3, dra ut bulten 4 och ta bort broms-

beläggen.

J00084-10

Rengör bromsok och bromsokshållare.

–

Kontrollera att fjäderplåten 5 sitter korrekt i bromsoket och

att glidplåten för bromsbelägg 6 sitter korrekt i bromsokshål-

laren.

Info

Pilen på fjäderplåten pekar i bromsskivans rotations-

riktning.

J00085-10

Sätt i nya bromsbelägg, sätt i bulten 4 och montera saxpin-

narna 3.

Info

Bromsbeläggen måste alltid bytas satsvis.

Se till att urkopplingsplåten 7 har monterats på

bromsbelägget på kolvsidan.

Trampa ner fotbromspedalen flera gånger tills bromsbeläggen

ligger an mot bromsskivan och du känner av en tydlig tryck-

punkt.

J00088-10

- Fyll på bromsvätska upp till markeringen A.

Bromsvätska DOT 4 / DOT 5.1 ( s 138)

- Montera skruvlocket 1 med membran 2 och O-ring och

dra åt det.

Info

Utspilld bromsvätska eller vätska som runnit ut ska

omedelbart tvättas bort med vatten.

T04401-01

Efterarbete

- Montera ramskyddet. ( s 51)

- Montera höger sidolock. ( s 66)

HJUL, DÄCK

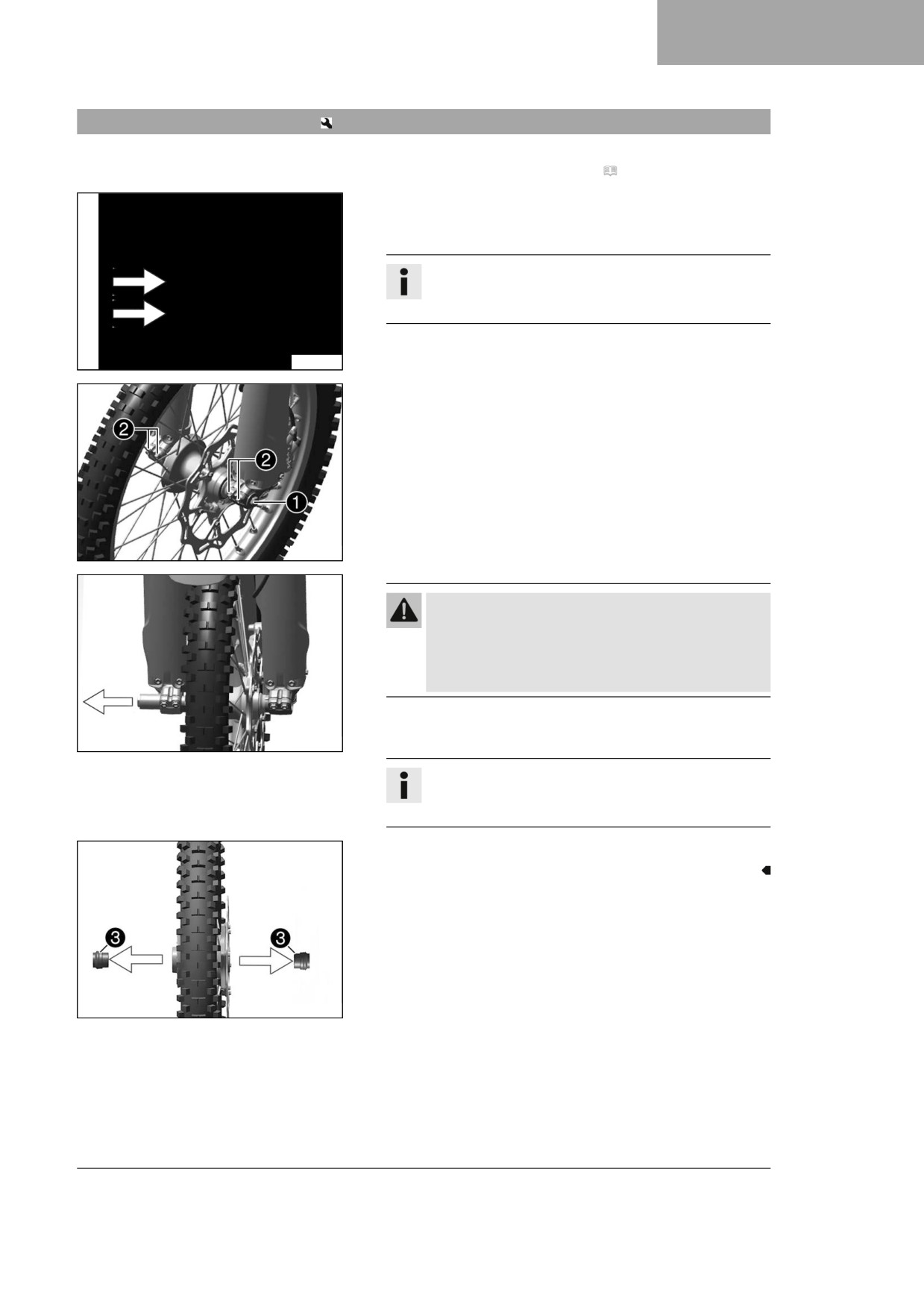

13.1

Demontera framhjulet

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

- Tryck bromsoket för hand mot bromsskivan så att bromskol-

varna trycks tillbaka.

Info

Se till att bromsoket inte pressas mot ekrarna när

bromskolvarna trycks tillbaka.

J00082-10

- Lossa skruven 1 några varv.

- Lossa skruvarna 2.

- Tryck på skruven 1 för att skjuta ut hjulaxeln ur axelkläm-

man.

- Ta bort skruven 1.

A01199-10

Varning

Risk för olyckor Skadade bromsskivor försämrar

bromskraften.

- Lägg alltid ned hjulet så att bromsskivan inte

skadas.

- Håll fast framhjulet och ta bort hjulaxeln. Ta ut framhjulet ur

gaffeln.

A01201-10

Info

Manövrera inte bromshandtaget när framhjulet är

demonterat.

- Ta bort distanshylsorna 3.

A01188-11

HJUL, DÄCK

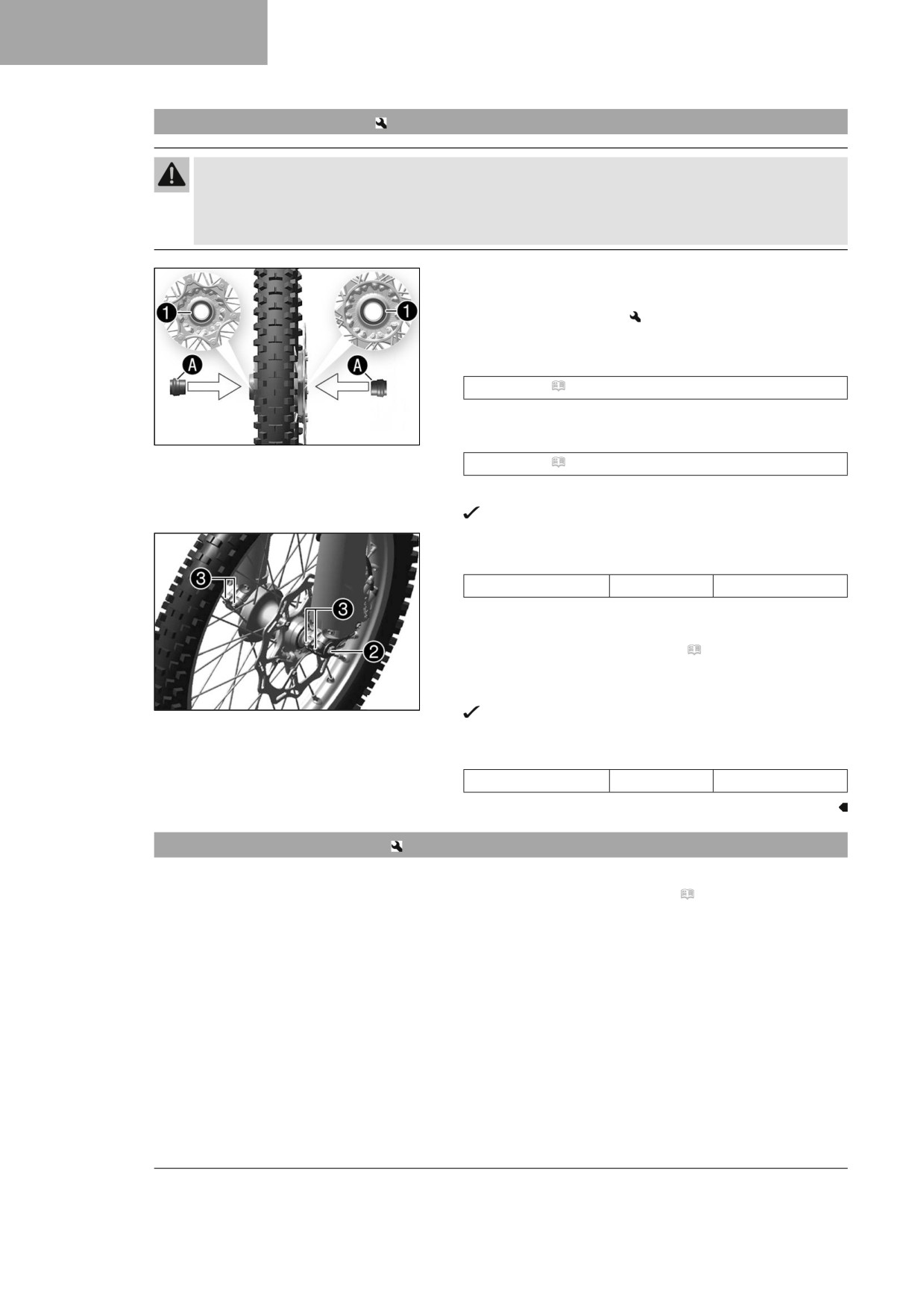

13.2

Montera framhjulet

Varning

Risk för olyckor Olja eller fett på bromsskivorna försämrar bromskraften.

Håll alltid bromsskivorna olje- och fettfria.

–

Vid behov rengörs bromsskivorna med bromsrengöringsmedel.

Kontrollera om hjullagret är skadat eller slitet.

» Om hjullagret är skadat eller slitet:

- Byt hjullagret fram.

Rengör och fetta in de radiella axeltätningsringarna 1 och

distanshylsornas löpytor A.

Långtidsfett ( s 140)

Sätt i distanshylsorna.

A01188-10

Gör rent hjulaxeln och smörj in den något.

Långtidsfett ( s 140)

Sätt framhjulet på plats och stick in hjulaxeln.

Bromsbeläggen är rätt positionerade.

Sätt i skruven 2 och dra åt den.

Specifikation

Skruv hjulaxel fram

M20x1,5

35 Nm

–

Dra i bromshandtaget flera gånger tills bromsbeläggen ligger

an mot bromsskivan.

Ta bort motorcykeln från mc-lyften. ( s 48)

–

Dra i frambromsen och komprimera gaffeln ordentligt några

gånger.

A01199-11

Gaffelbenen justeras.

Dra åt skruvarna 3.

Specifikation

Skruv axelklämma

15 Nm

13.3

Demontera bakhjulet

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

HJUL, DÄCK

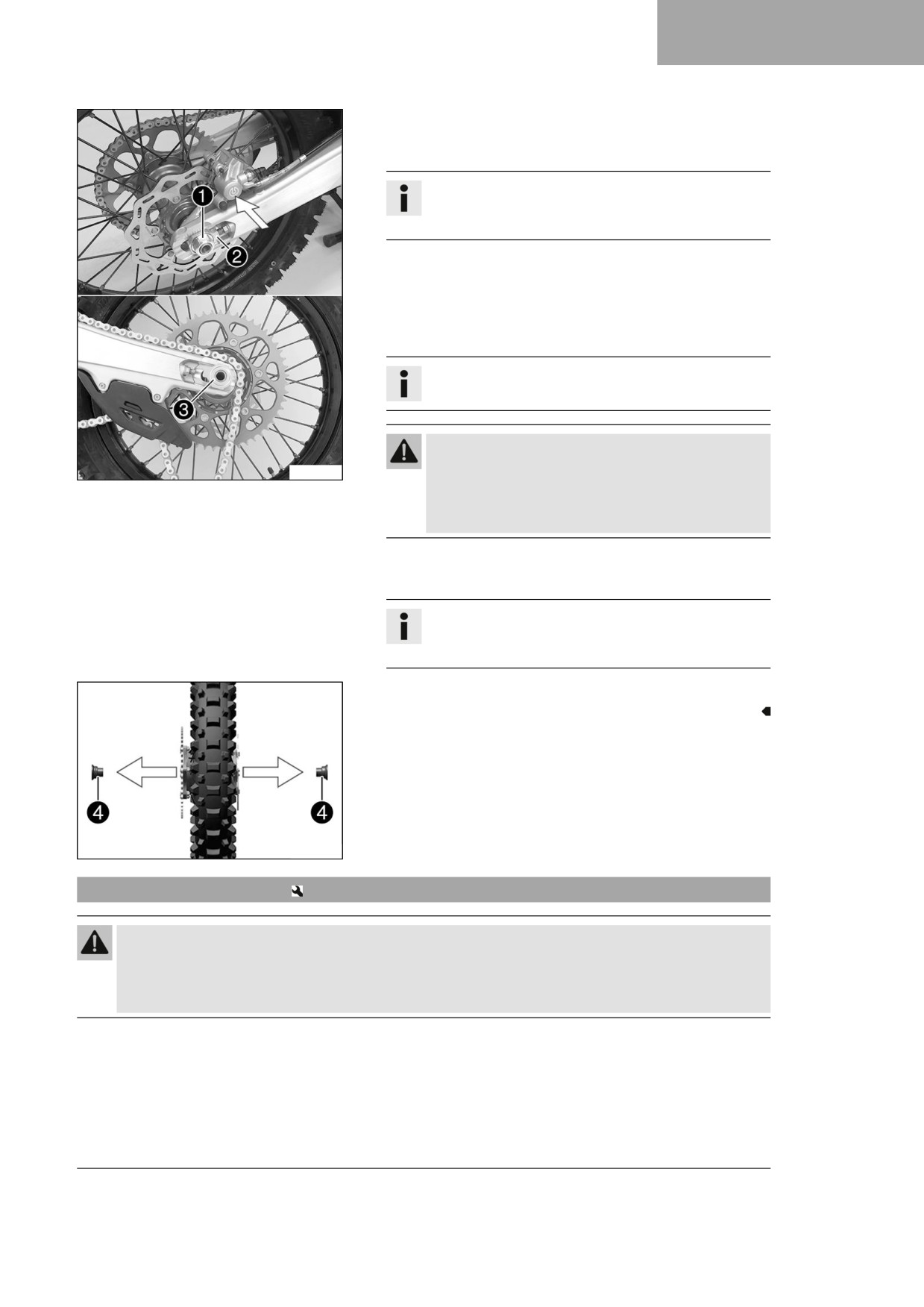

Huvudarbete

Tryck bromsoket för hand mot bromsskivan så att bromskol-

ven trycks tillbaka.

Info

Se till att bromsoket inte pressas mot ekrarna när

bromskolven trycks tillbaka.

Ta bort muttern 1.

–

Ta av kedjespännaren 2. Dra endast ut hjulaxeln 3 tills

bakhjulet kan skjutas framåt.

Skjut bakhjulet framåt så långt som möjligt. Ta bort kedjan

från bakdrevet.

Info

Täck över komponenterna så att de inte skadas.

Varning

Risk för olyckor Skadade bromsskivor försämrar

H04989-10

bromskraften.

- Lägg alltid ned hjulet så att bromsskivan inte

skadas.

Håll fast bakhjulet och ta bort hjulaxeln. Ta ut bakhjulet ur

svingen.

Info

Trampa inte på fotbromspedalen när bakhjulet är

demonterat.

Ta bort distanshylsorna 4.

F03727-10

13.4

Montera bakhjulet

Varning

Risk för olyckor Olja eller fett på bromsskivorna försämrar bromskraften.

- Håll alltid bromsskivorna olje- och fettfria.

- Vid behov rengörs bromsskivorna med bromsrengöringsmedel.

HJUL, DÄCK

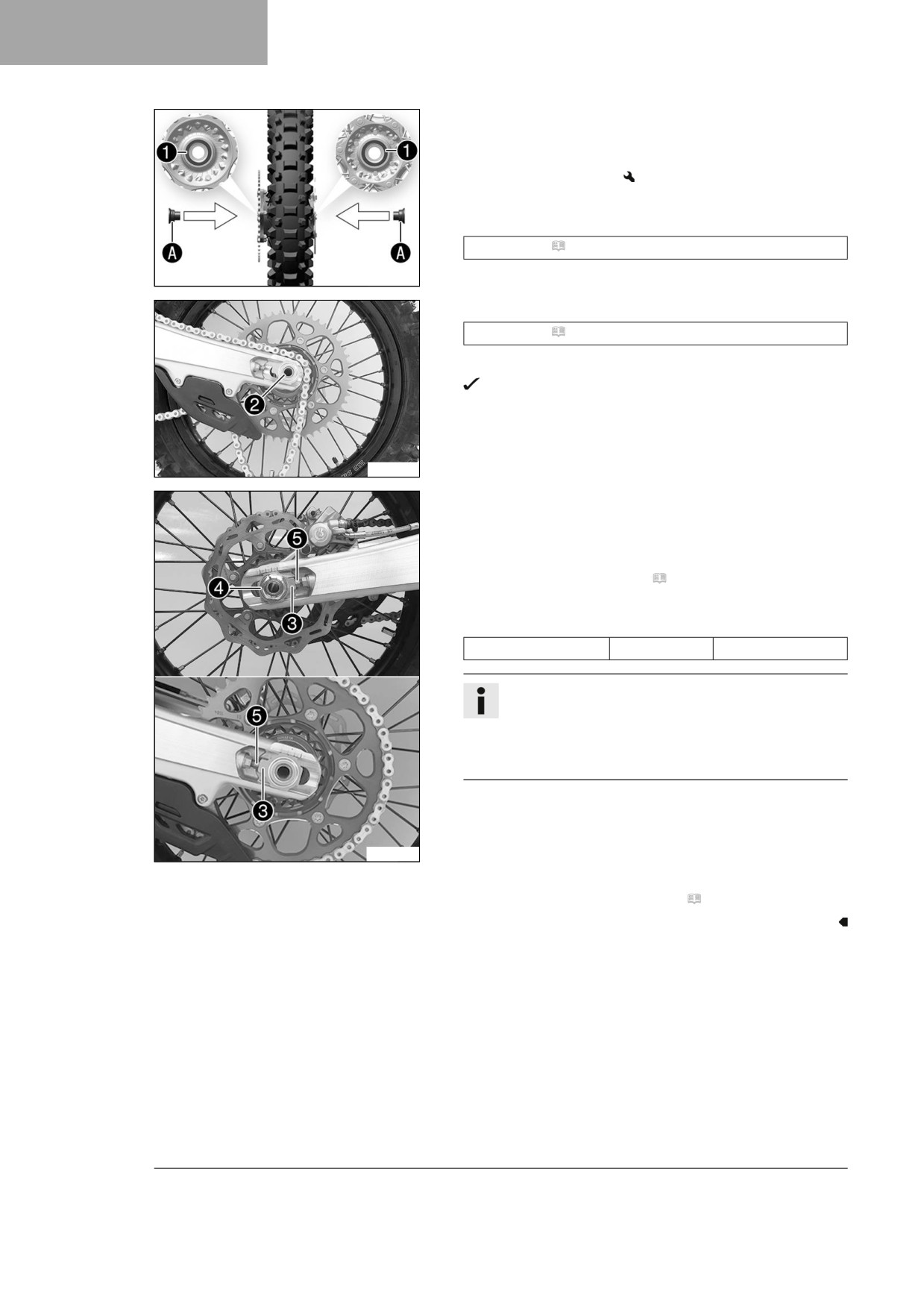

Huvudarbete

- Kontrollera om hjullagret är skadat eller slitet.

» Om hjullagret är skadat eller slitet:

- Byt bakhjulslager.

- Rengör och fetta in de radiella axeltätningsringarna 1 och

distanshylsornas löpytor A.

Långtidsfett ( s 140)

F03728-10

- Sätt i distanshylsorna.

- Gör rent hjulaxeln och smörj in den något.

Långtidsfett ( s 140)

- Sätt bakhjulet på plats och stick in hjulaxeln 2.

Bromsbeläggen är rätt positionerade.

- Lägg på kedjan.

F03757-10

- Positionera kedjespännaren 3. Sätt dit muttern 4 utan att

dra åt den.

- Se till att kedjespännarna 3 ligger an mot

justerskruvarna 5.

- Kontrollera kedjespänningen. ( s 72)

- Dra åt muttern 4.

Specifikation

Mutter hjulaxel bak

M22x1,5

80 Nm

Info

Tack vare kedjespännarnas stora inställningsområde

(32 mm) kan olika sekundära utväxlingsförhållanden

köras med samma kedjelängd.

Kedjespännarna 3 kan vridas 180°.

- Trampa ner fotbromspedalen flera gånger tills bromsbeläggen

ligger an mot bromsskivan och du känner av en tydlig tryck-

punkt.

H04990-10

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

HJUL, DÄCK

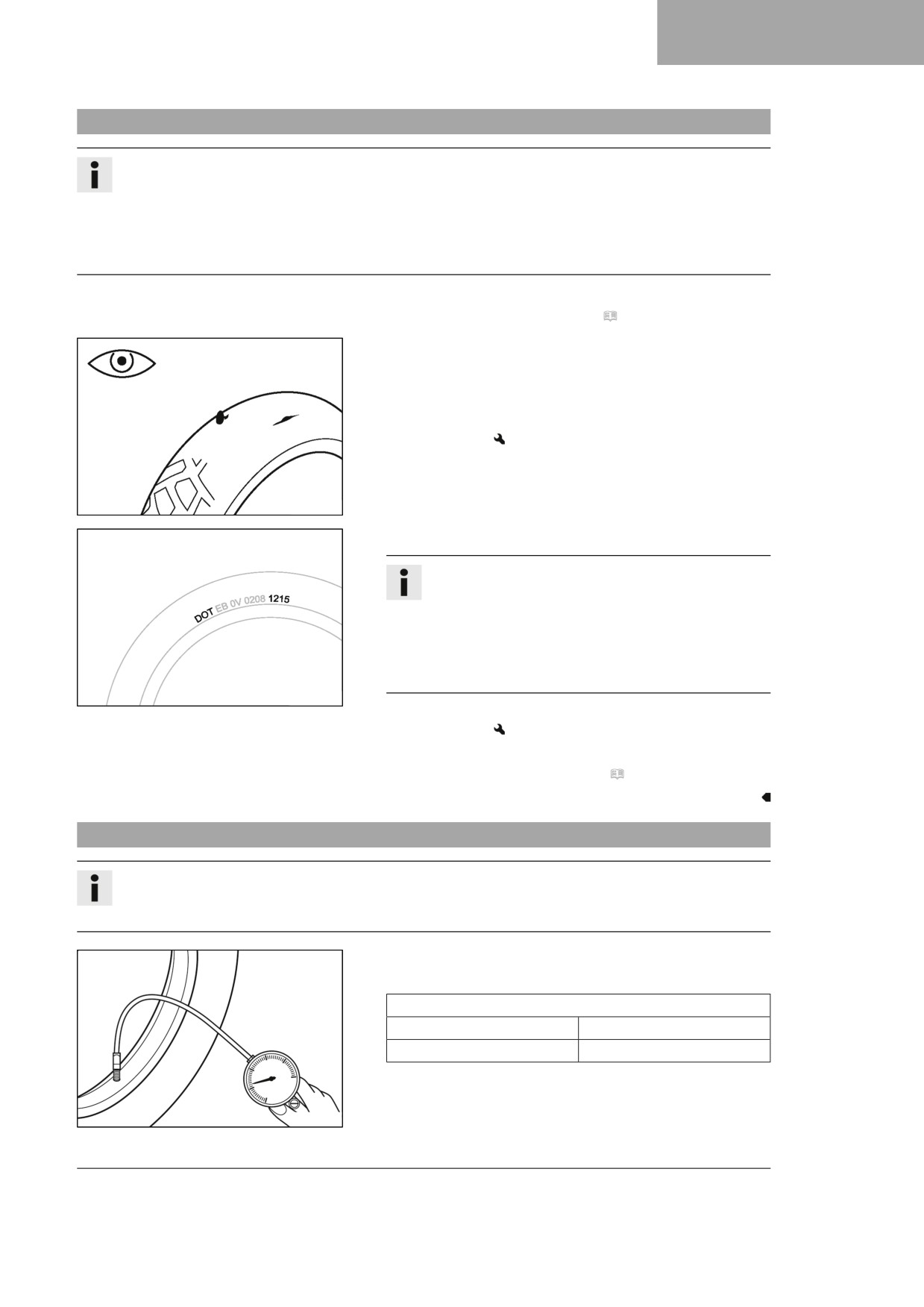

13.5

Kontrollera däckens skick

Info

Montera endast däck som godkänts och/eller rekommenderats av Husqvarna Motorcycles.

Andra däck kan påverka köregenskaperna negativt.

Däckens typ, skick och tryck påverkar motorcykelns köregenskaper.

Fram- och bakhjul ska alltid ha däck med likartat profilmönster.

Slitna däck påverkar köregenskaperna negativt, i synnerhet på våt körbana.

Förarbete

- Lyft upp motorcykeln med mc-lyft. ( s 48)

Huvudarbete

- Kontrollera fram- och bakhjulets däck med avseende på

snittskador, föremål som fastnat eller andra skador.

» Om däcket har snittskador, om föremål fastnat eller om

det har andra skador:

- Byt däck.

400602-10

- Kontrollera däckens ålder.

Info

Däckens tillverkningsdatum anges för det mesta

på däcken med hjälp av de fyra sista siffrorna i

DOT beteckningen. De två första siffrorna anger

tillverkningsveckan och de två sista tillverkningsåret.

Husqvarna Motorcycles rekommenderar däckbyte

senast efter 5 år, oberoende av däckens slitage.

H01144-01

» Om däcket är äldre än 5 år:

- Byt däck.

Efterarbete

- Ta bort motorcykeln från mc-lyften. ( s 48)

13.6

Kontrollera däcktrycket

Info

För lågt däcktryck ökar däckets slitage och leder till att däcket överhettas.

Korrekt däcktryck säkerställer bästa möjliga körkomfort och ökar däckets livslängd.

- Ta bort skyddshättan.

- Kontrollera däcktrycket när däcken är kalla.

Däcktryck terräng

fram

1,0 bar

bak

1,0 bar

» Om däcktrycket inte överensstämmer med specifikatio-

nen:

400695-01

- Korrigera däcktrycket.

HJUL, DÄCK

- Montera skyddshättan.

13.7

Kontrollera ekrarnas spänning

Varning

Risk för olyckor Felaktigt spända ekrar påverkar köregenskaperna och leder till följdskador.

Om ekrarna är för hårt spända, spricker de genom överbelastningen. Om ekrarna är för löst spända

uppstår ett sido- eller höjdslag i hjulet. Som resultat släpper ytterligare ekrar.

- Kontrollera ekerspänningen regelbundet, framför allt på ett nytt fordon. (Din auktoriserade

Husqvarna Motorcycles-verkstad hjälper dig gärna.)

- Slå kort på varje eker med bladet på en skruvmejsel.

Info

Ljudfrekvensen är beroende av ekerns längd och dia-

meter.

Olika ljudfrekvenser från ekrar med samma längd och

diameter tyder på att de är olika spända.

Ett ljust ljud ska höras.

400694-01

» Om ekrarna är olika spända:

- Korrigera ekrarnas spänning.

- Kontrollera ekrarnas åtdragningsmoment.

Specifikation

Ekernippel framhjul

M4,5

6 Nm

Ekernippel bakhjul

M4,5

6 Nm

Momentnyckelsats (58429094000)

ELSYSTEM

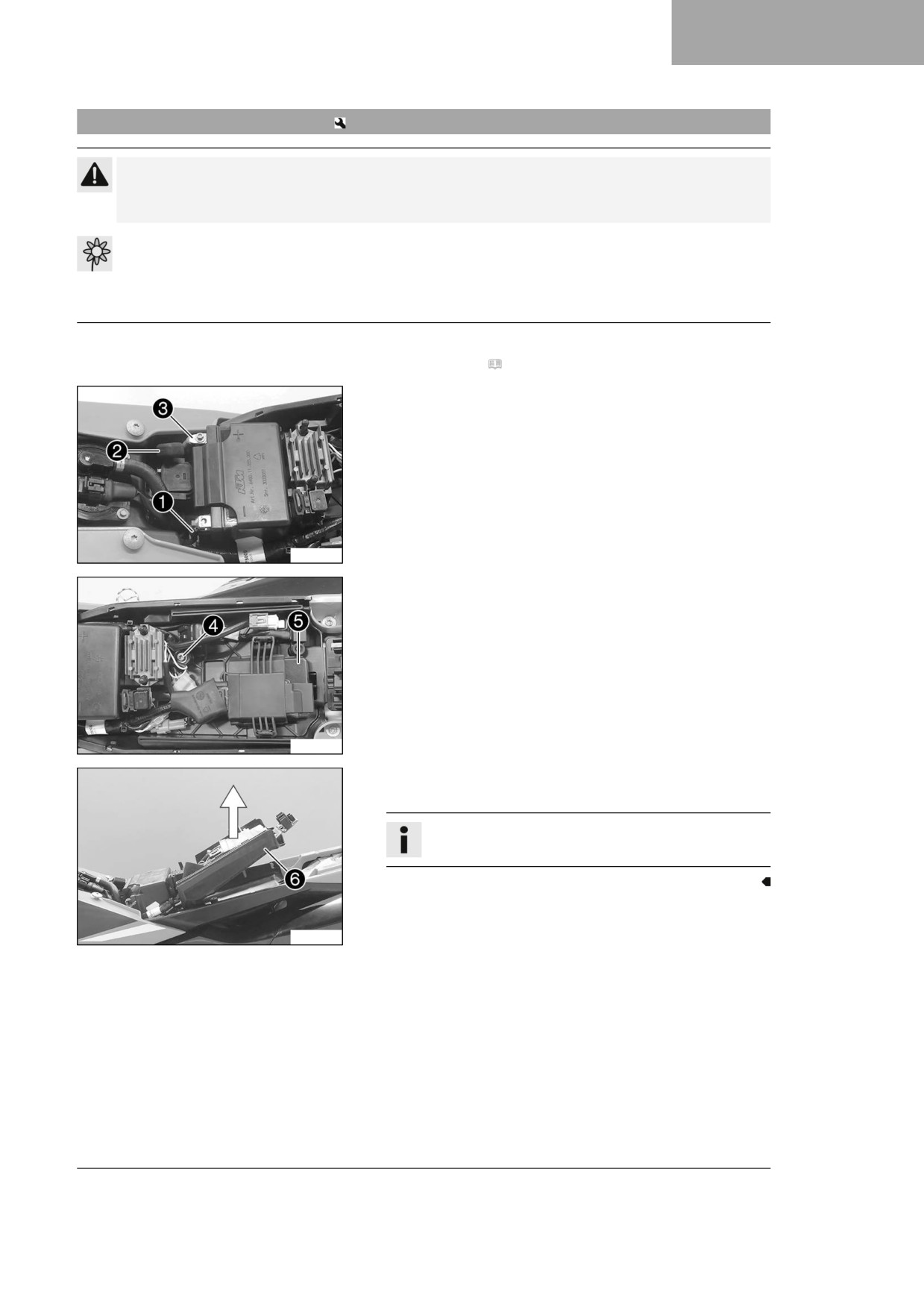

14.1

Demontera 12 V-batteri

Se upp

Risk för brännskador Spänningsregulatorn blir het under drift.

- Låt spänningsregulatorn svalna innan arbetet påbörjas.

Obs!

Risker för miljön

12 V-batterier innehåller miljöfarliga ämnen.

–

12 V-batterier får inte kasseras bland hushållssopor.

– Lämna in 12 V-batterierna till en återvinningscentral.

Förarbete

- Ta bort sadeln. ( s 61)

Huvudarbete

- Lossa minuskabeln 1 från 12 V-batteriet.

- Dra tillbaka pluspolens lock 2 och lossa 12 V-batteriets plus-

kabel 3.

F03729-10

- Ta bort skruven 4.

- Dra bort motorstyrdonet 5 från hållaren och häng det åt

sidan.

F03730-10

- Dra batterihållarbygeln 6 uppåt och ta ut 12 V-batteriet

genom att dra det bakåt.

Info

Observera kabelstammen.

F03731-10

ELSYSTEM

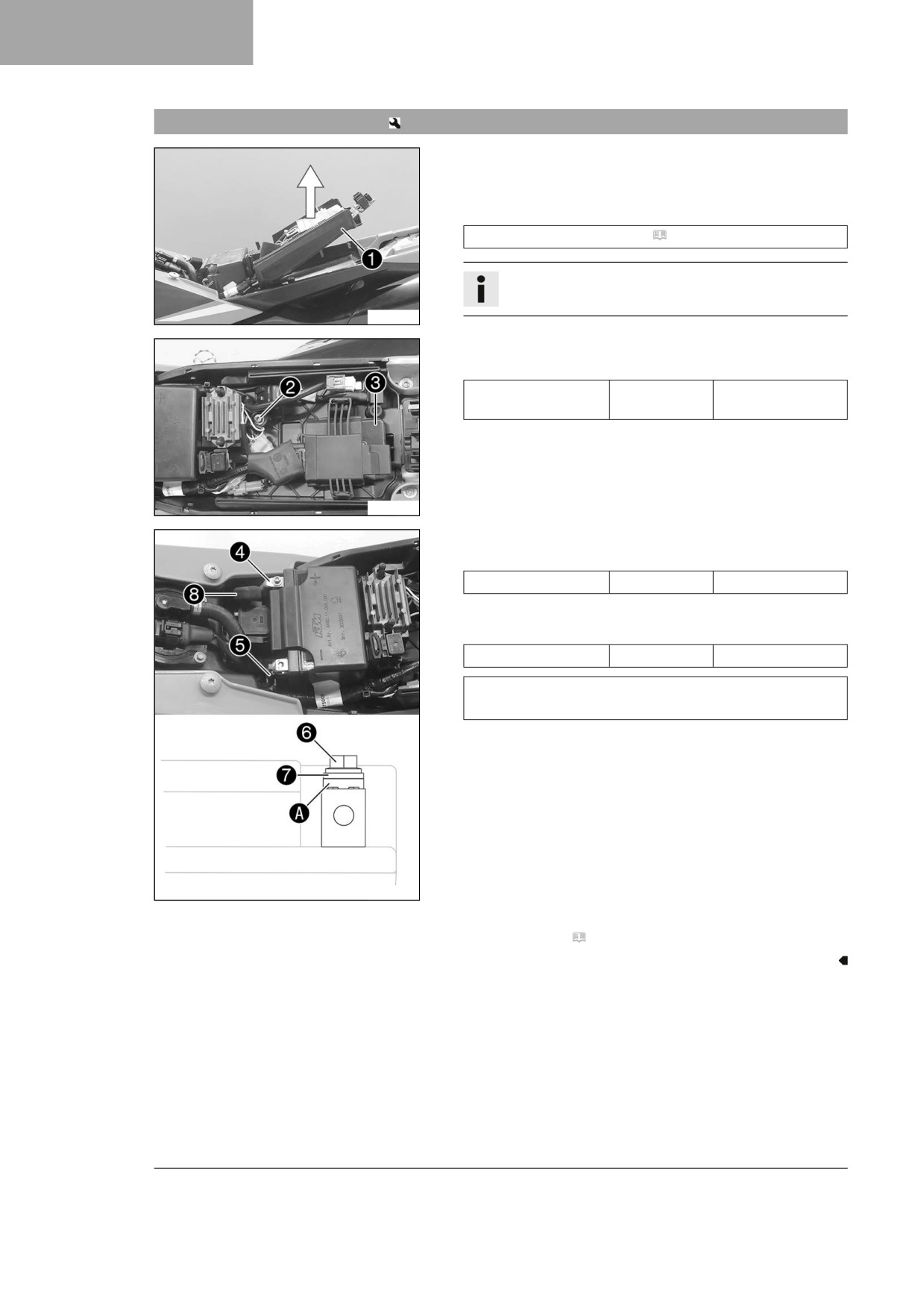

14.2

Montera 12 V-batteri

Huvudarbete

- Dra batterihållarbygeln 1 uppåt, sätt in 12 V-batteriet i batte-

rifacket med polerna uppåt och fixera det med batterihållarby-

geln 1.

12 V-batteri (HJTZ5S-FP-C) ( s 132)

Info

Se till att kablarna dras rätt.

F03731-11

- Sätt i skruven 2 och dra åt den.

Specifikation

Övriga skruvar

10 Nm

chassi

- Haka på motorstyrdonet 3 på hållaren.

F03730-11

- Anslut pluskabeln 4 till 12 V-batteriet.

Specifikation

Skruv batteripol

2,5 Nm

– Anslut minuskabeln 5 till 12 V-batteriet.

Specifikation

Skruv batteripol

2,5 Nm

Kontaktbrickorna A måste monteras under skruvarna 6

och kabelskorna 7 med klorna mot batteripolen.

- Skjut för pluspolslocket 8 över pluspolen.

F03732-10

Efterarbete

- Montera sadeln. ( s 61)

100

HUSQVARNA FC 250. BRUKSANVISNING (2024) - 2
