Sun Fire V100. Руководство пользователя сервера (2002 год) - часть 3

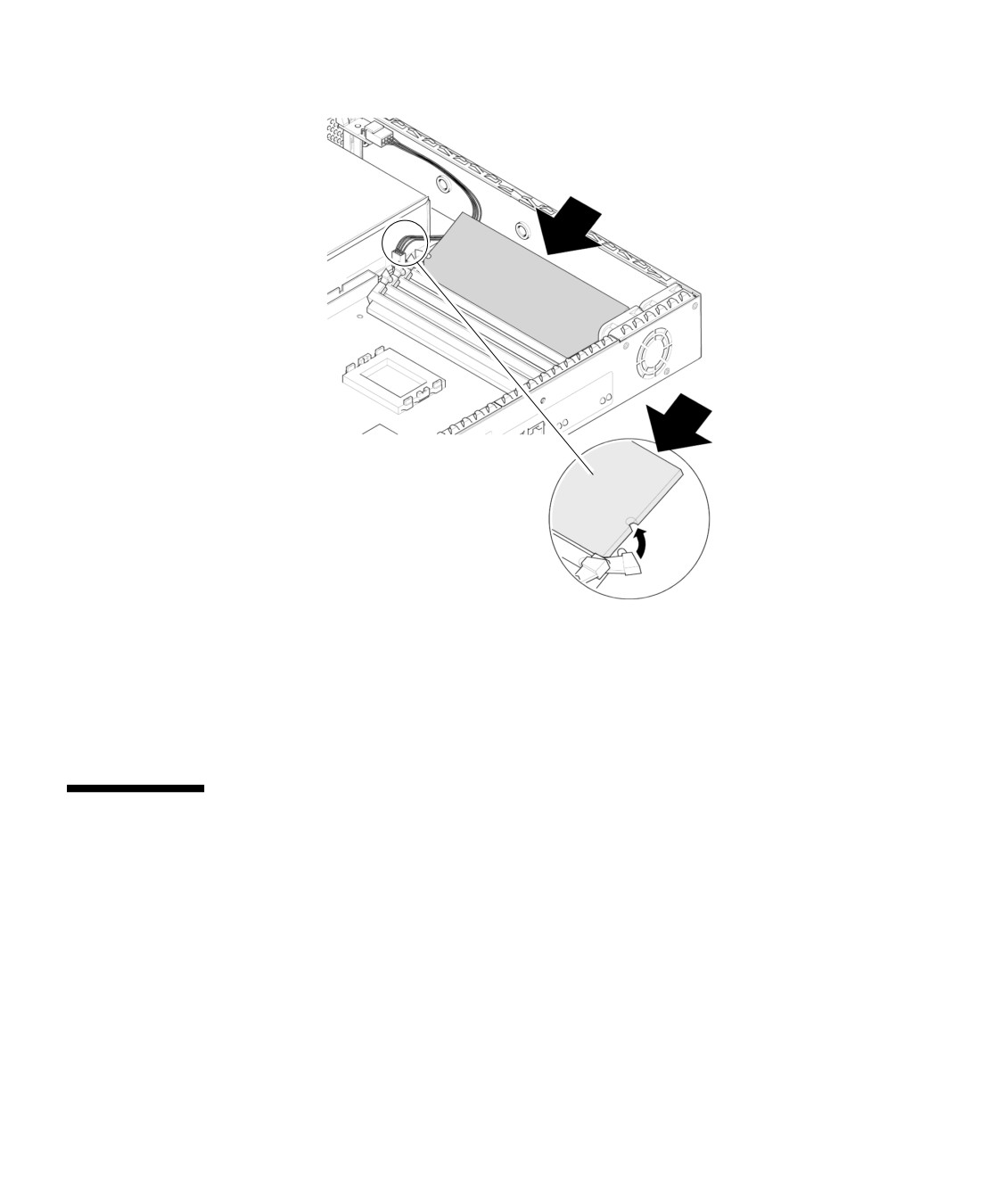

РИС. 8-6
Установка модуля памяти в гнездо на системной плате
5. Если необходимо удалить модули памяти, раскройте зажимы и удаляйте модули в
следующей последовательности: 0, 1, 2, 3.
6. Поставьте на место верхнюю крышку и затяните крепежный винт (см. РИС. 8-4).
Установка и демонтаж жесткого диска
В сервер можно установить до двух жестких дисков, пронумерованных 0 и 1.
Установка жесткого диска
Если сервер Sun Fire V100 не находится в процессе эксплуатации, переходите к
шагу 1.
Если сервер находится в процессе эксплуатации, см. раздел “Замена компонентов
сервера Sun Fire V100 в процессе эксплуатации” на стр. 94.
98
Руководство пользователя сервера Sun Fire V100 Май 2002 г
1. Положите сервер на заземленную антистатическую подкладку и прикрепите к
нему антистатический браслет (см. РИС. 8-2).
2. Снимите верхнюю крышку сервера (см. раздел “Снятие верхней крышки” на
стр. 95).
3. Удалите временную металлическую раму-заглушку (при ее наличии). (Если
сервер сконфигурирован для одного жесткого диска, то вместо второго жесткого
диска в корпус установлена временная рама-заглушка).

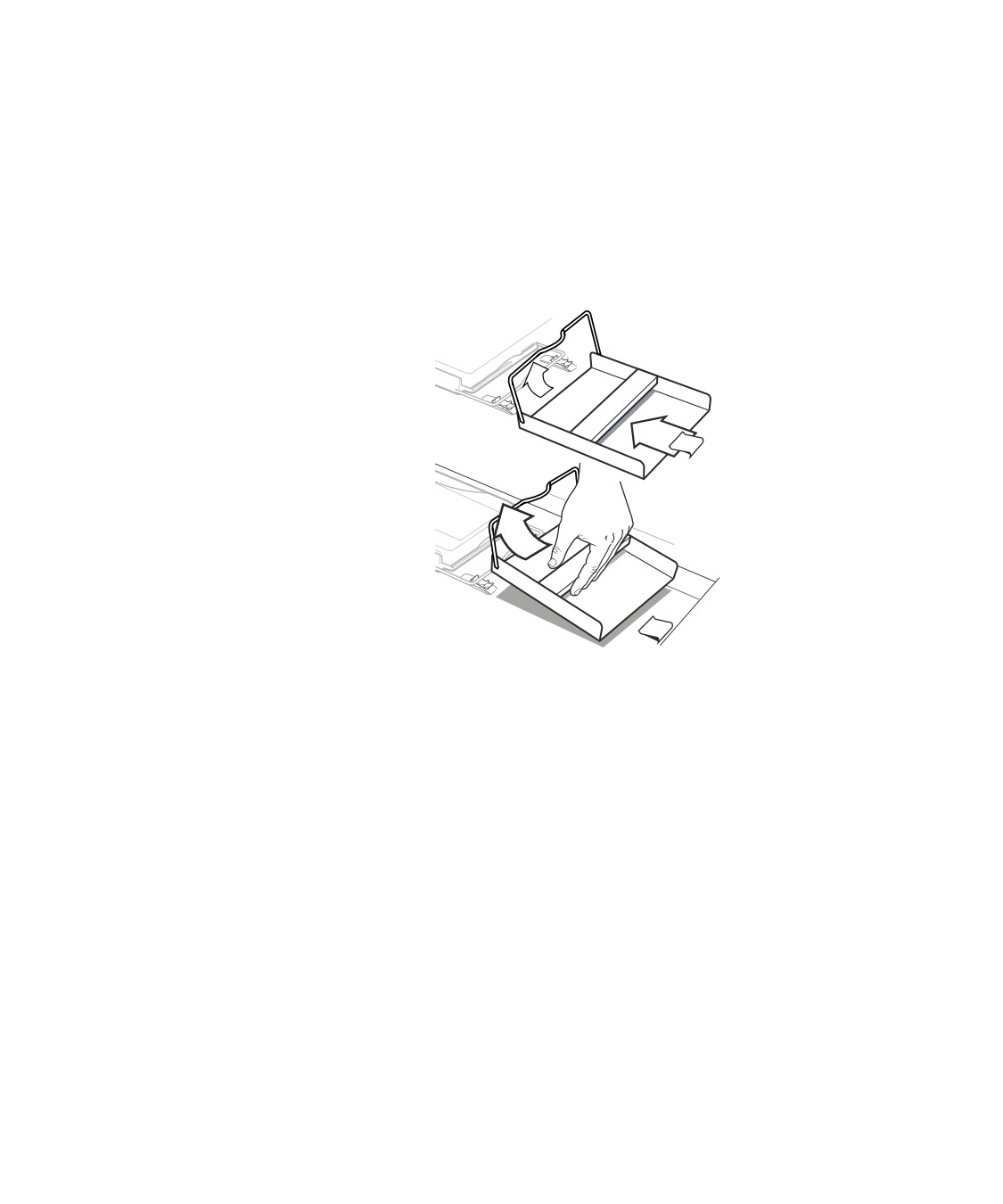

РИС. 8-7
Удаление временной рамы-заглушки
4. Вставьте новый жесткий диск, придав ему правильное положение (см. РИС. 8-8).
a. Установите жесткий диск по месту и задвиньте на зажимы в основании
сервера.
b. С усилием вставьте фиксатор в оба зажима в основании сервера.
Глава 8
Удаление и замена компонентов
99
Шаг 4б
Шаг 4а

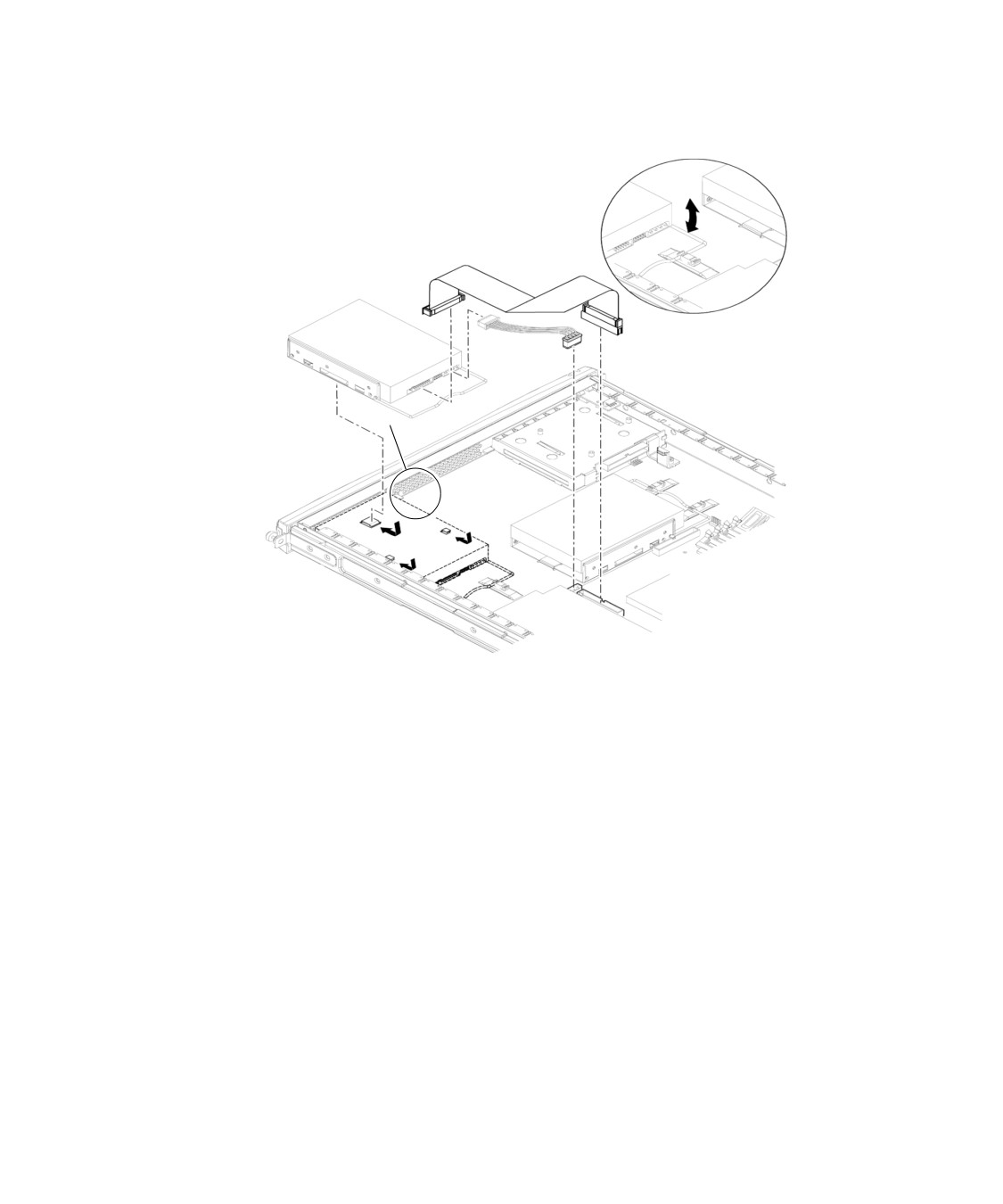

РИС. 8-8
Установка жесткого диска
5. Присоедините кабель питания и интерфейсный кабель (см. РИС. 8-8).
6. Поставьте на место верхнюю крышку и затяните крепежный винт (см. РИС. 8-4).
Демонтаж жесткого диска
Если сервер не находится в процессе эксплуатации, переходите к шагу 1.
Если сервер находится в процессе эксплуатации, см. раздел “Замена компонентов
сервера Sun Fire V100 в процессе эксплуатации” на стр. 94.
1. Положите сервер на заземленную антистатическую подкладку и прикрепите к
нему антистатический браслет (см. РИС. 8-2).
2. Снимите верхнюю крышку сервера (см. раздел “Снятие верхней крышки” на
стр. 95).
100
Руководство пользователя сервера Sun Fire V100 Май 2002 г
3. Отсоедините кабель питания и интерфейсный кабель.
4. Высвободите фиксатор жесткого диска из обоих зажимов.
5. Сдвиньте жесткий диск и высвободите его из зажимов в основании сервера.
6. Приподнимите диск и удалите его из сервера.
Глава 8
Удаление и замена компонентов
101
ГЛАВА
9
Переустановка операционной среды
Solaris
Данная глава содержит инструкции по переустановке операционной среды Solaris на
сервере Sun Fire V100. Глава содержит следующие разделы:
“Переустановка операционной среды Solaris” на стр. 104
“Переустановка программного обеспечения Lights-Out Management (LOM)” на
стр. 104
103
Переустановка операционной среды
Solaris
Сервер Sun Fire V100 поставляется с установленной операционной средой Solaris.
Если по какой-либо причине требуется переустановка операционной среды Solaris
(например, при повторной разметке жесткого диска или для устранения сбоя),
выполните инструкции, приведенные в Solaris Installation Guide (806-0955-10) и Solaris
Advanced Installation Guide (806-7932-10).
Переустановка программного
обеспечения Lights-Out Management
(LOM)
Для того, чтобы использовать функции LOM после переустановки операционной среды
Solaris, необходимо установить программное обеспечение Lights-Out Management
(LOM) с компакт-диска Software Supplement for the Solaris Operating Environment.
Данный компакт-диск входит в комплект дисков, поставляемых вместе с ОС Solaris.
Если программное обеспечение LOM не будет установлено в соответствии с
приведенными инструкциями, функции LOM окажутся недоступными, а зависящие от
этих функций приложения (например, программное обеспечение Sun Management
Center) не будут работать должным образом. Инструкции по установке программного
обеспечения LOM приведены в руководстве Sun Hardware Platform Guide.
104
Руководство пользователя сервера Sun Fire V100 Май 2002 г
ГЛАВА
10
Устранение неполадок
В данной главе характеризуются диагностические средства, которые можно
использовать с сервером Sun Fire V100, перечисляется ряд неполадок, которые могут
возникнуть при установке и эксплуатации сервера Netra X1, и приводятся сведения,
помогающие их устранить. Эта информация помещена в следующих разделах:
“Диагностические средства” на стр. 106
“Возможные неполадки” на стр. 111
“Часто задаваемые вопросы” на стр. 114
105
Диагностические средства
На сервере могут применяться следующие средства поиска неисправностей:
Самодиагностика при включении питания
Диагностика с помощью утилиты OpenBoot (OBDiag)
Программа SunVTS
Самодиагностика при включении питания
Для просмотра диагностических сообщений и сообщений об ошибках при включении
питания необходимо установить с сервером соединение для последовательной
передачи данных. Дополнительная информация приведена в разделе “Установление
связи сервера с консолью” на стр. 22.
Если для переменной diag-switch? в OpenBoot PROM (OBP) установлено значение
true, самодиагностика при включении питания будет производиться автоматически.
Однако по умолчанию для переменной diag-switch? установлено значение false.
Для активизации самодиагностики при включении питания необходимо установить для
переменной diag-switch? значение true, а для переменной diag-level значение
max или min, а затем повторно включить питание сервера. Из командной строки ok
выполните следующие действия:
1. Введите:
ok setenv diag-switch? true
2. Введите:
ok reset-all
После этого система произведет самодиагностику при включении питания и выведет
сообщения о состоянии и ошибках в окне консоли. Если при самодиагностике будет
выявлена ошибка, появится сообщение с описанием характера неполадки. Например:
Power On Self Test Failed. Cause: DIMM U0702 or System Board
106
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Диагностика с помощью утилиты OpenBoot
Как и программа самодиагностики при включении, программа диагностики OpenBoot
запускается, если для переменной diag-switch? установлено значение true.
Диагностику OpenBoot можно также проводить в диалоговом режиме, выбирая, какие
тесты подлежат исполнению. Для этого в командной строке ok нужно выполнить
следующие операции.
1. Введите:
ok setenv diag-switch? true
ok setenv auto-boot? false
ok reset-all
2. Введите:
ok obdiag
На экране появится меню диагностики OpenBoot:
obdiag
1 SUNW,lomh@0,8010
2 ethernet@5
3 ethernet@c
4 i2c-nvram@0,a0
5 ide@d
6 pmu@3
7 serial@0,2e8
8 serial@0,3f8
9 usb@a
Commands: test test-all except help what printenvs setenv versions
exit
Запомните номер теста, который вы хотите выполнить, и введите его в команде test.
3. Введите:
obdiag> test 2
Hit the spacebar to interrupt testing
Testing /pci@1f,0/ethernet@5
passed
Hit any key to return to the main menu.
Завершив тестирование, следует выйти из программы OpenBoot и затем снова
установить для переменной auto-boot? значение true.
Глава 10
Устранение неполадок
107
4. Введите:
obdiag> exit
ok setenv auto-boot? true
auto-boot? = true
ok boot
Ниже перечислены функции каждого из тестов.
ТАБЛ. 10-1 Диагностические тесты программы OpenBoot
1
SUNW,lomh@0,8010
проверка устройства LOM
2
ethernet@5
проверка второго порта Ethernet
3
ethernet@c
проверка первого порта Ethernet
4
i2c-nvram@0,a0
проверка платы SCC
5
ide@d
проверка контроллера ide
6
pmu@3
проверка компонентов системной платы
7
serial@0,2e8
проверка порта ttyb (последовательный
порт B)
8
serial@0,3f8
проверка порта ttya (последовательный
порт A)
9
usb@a
проверка портов USB
Установка уровня самодиагностики при включении и уровня
диагностики с помощью утилиты OpenBoot
Для диагностики при включении и для диагностики с помощью утилиты OpenBoot
возможны три уровня:
max (максимальный)
min (минимальный)
off (без диагностики)
Установка уровня тестирования производится с помощью переменной diag-level в
утилите OpenBoot PROM. По умолчанию для переменной diag-level установлено
значение min. Уровень диагностики задается из командной строки ok. Для этого:
Введите:
ok setenv diag-level value
108
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Программа SunVTS
SunVTS является диалоговым диагностическим средством для проверки конфигурации
и функциональных возможностей аппаратных контроллеров, устройств и платформ.
Программа работает в операционной среде Solaris 8, используя интерфейсы следующих
видов:
интерфейс командной строки;
последовательный интерфейс (tty);
графический интерфейс в среде рабочего стола с диалоговыми окнами.
Программа SunVTS позволяет наблюдать и контролировать сеанс тестирования
удаленно подключенного сервера. Ниже приводится примерный перечень тестов:
ТАБЛ. 10-2 Тесты SunVTS
Тест SunVTS
Описание
disktest
Проверяет локальные диски
fputest
Проверяет блок вычислений с плавающей запятой
nettest
Проверяет сетевое оборудование на системной плате и на сетевых
контроллерах, установленных в системе
pmem
Проверяет физическую память (ПЗУ)
sutest
Проверяет встроенные последовательные порты сервера
vmem
Проверяет виртуальную память (раздел подкачки и физическая
память)
Проверка установки SunVTS
Чтобы проверить, установлена ли программа SunVTS, выполните следующие
операции.
Введите:
# pkginfo -l SUNWvts
Если программа SunVTS загружена, на дисплей будет выведена информация о
ней.
Если программа SunVTS не загружена, на дисплей будет выведено следующее
сообщение об ошибке:
ERROR: information for “SUNWvts” was not found
Глава 10
Устранение неполадок
109
Установка программы SunVTS
По умолчанию программа SunVTS не устанавливается на сервер Sun Fire V100.
Программное обеспечение SunVTS находится на компакт-диске Software Supplement for
the Solaris Operating Environment. Подробная информация приведена в руководстве Sun
Hardware Platform Guide. По умолчанию программное обеспечение SunVTS
устанавливается в каталог /opt/SUNWvts./opt/SUNWvts.
Применение программы SunVTS
Для проверки сервера Sun Fire V100 путем проведения сеанса SunVTS с рабочей
станции, использующей графический интерфейс SunVTS, выполните следующие
действия.
1. Выполните команду xhost для обеспечения доступа к удаленному серверу с
локального терминала. Введите:
# /usr/openwin/bin/xhost + remote_hostname
2. Удаленно зарегистрируйтесь на сервере в качестве привилегированного
пользователя или на уровне корневого доступа.
3. Введите:
# cd /opt/SUNWvts/bin
# ./sunvts -display local_hostname:0
где local_hostname - имя рабочей станции, с которой осуществляется доступ к серверу.
Примечание - Для установки программы SunVTS по умолчанию используется
каталог /opt/SUNWvts/bin. При установке в другой каталог задайте путь к этому
каталогу вместо указанного выше.
При запуске программы SunVTS основные тесты SunVTS проверяют системные
устройства и выводят результаты на панель выбора тестов. Для каждого из аппаратных
средств системы предусмотрен соответствующий тест SunVTS.
Вы можете произвести точную настройку сеансов проверки, установив флажки для тех
тестов, которые намечено провести.
110
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Возможные неполадки
В данном разделе указаны некоторые конкретные неполадки, с которыми вы можете
столкнуться при установке и эксплуатации сервера Sun Fire V100. При необходимости
сообщается, в какой части Руководства пользователя сервера Sun Fire V100
приводится более подробная информация.
Отказ при включении питания
Если система не включается при подаче питания на сервер, убедитесь в том, что кабель
питания правильно подсоединен к системе и к розетке электропитания. Убедитесь
также в том, что в розетке электропитания присутствует сетевое напряжение.
Если система не включается при наличии напряжения в розетке, возможна
неисправность блока питания системы.
Невозможно установить соединение между
консолью и сервером
Назначение контактов последовательного порта приведено в разделе “Установление
связи сервера с консолью” на стр. 22. Проверьте, соответствуют ли контакты порта
устройству (терминалу или терминальному серверу), которое требуется подключить к
серверу.
На экран терминала не выводятся сообщения LOM
Сообщения LOM выводятся на экран терминала только в том случае, если соединение
с сервером установлено через порт A LOM. Если соединение осуществлено через
последовательный порт В, для отображения сообщений LOM необходимо поменять
последовательные порты.
Глава 10
Устранение неполадок
111
Приглашение lom> не появляется на экране после
ввода escape-последовательности #.
Проверьте, не был ли изменен первый символ в escape-последовательности #. (этот
символ можно изменять). Для проверки текущего символа введите в командной строке
Solaris:
# lom -c
Данные, которые выводятся на дисплей в результате выполнения этой команды,
содержат и символ escape-последовательности. Если этим символом не является “#”,
введите тот символ, который задан на данный момент, и сразу же введите точку.
Сбои при подключении к серверу с использованием
карманного компьютера
При попытке установить соединение с сервером с помощью карманного компьютера
сбои могут быть вызваны работой программы Sync Manager. Убедитесь в том, что
программа Sync Manager не запущена.
Инициализация OpenBoot PROM прерывается,
загрузки сервера не происходит
Если на экране появляется сообщение NO IDPROM, когда операционная система
пытается считать серийный номер и MAC-адрес, последовательность инициализации
программы OpenBoot PROM прерывается. Это может быть вызвано следующими
причинами:
неправильно вставлена плата системной конфигурации;
отсутствует рабочая плата системной конфигурации.
Плата системной конфигурации содержит серийный номер, MAC-адрес и установки
энергонезависимого ОЗУ сервера Sun Fire V100. Проверьте, вставлена ли плата
надлежащим образом (нажмите на нее до упора). Если сервер по-прежнему не
загружается, возможно, требуется замена платы системной конфигурации. Обратитесь
к коммерческому представителю Sun.
112
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Отказ контроллера IDE
Диагностический тест probe-IDE предусматривает передачу команды-запроса во
внутренние и внешние устройства IDE, подключенные к интерфейсу IDE сервера. Если
IDE-устройство подключено и активно, на экран выводятся его адрес, номер
устройства, тип устройства и наименование изготовителя. Инициализируйте
диагностику probe-IDE с помощью команды probe-ide после приглашения ok.
Следующий пример иллюстрирует диагностику probe-IDE:
ok probe-ide
Device 0 ( Primary Master )
ATA Model: ST34342A
Device 1 ( Primary Slave )
ATA Model: ST34342A
ok
Установка перемычек
Ниже приводится расположение перемычек по умолчанию. Не изменяйте их
положение.
Название перемычки
Положение перемычки
JP1
1-2
JP3
Не используется.
JP7
1-2, 5-6.
JP8
Не используется.
JP9
1-2
JP13
Перемычка не установлена.
JP14
Перемычка не установлена.
JP15
1-2
JP16
Перемычка не установлена.
JP18
Перемычка не установлена.
JP19
Перемычка не установлена.
Глава 10
Устранение неполадок
113
Часто задаваемые вопросы
В каких аппаратных конфигурациях поставляется сервер Sun Fire
V100?
Сервер Sun Fire V100 поставляется в следующих конфигурациях:
Процессор
ОЗУ
Жесткий диск
Шифр Sun
500 МГц
128 Мбайт
1 * 40 Гбайт
600-7881-xx
(7200 об/мин)
500 МГц
512 Мб (2 * 256 Мбайт)
1 * 40 Гбайт
600-7882-xx
(7200 об/мин)
500 МГц
1 Гбайт (4 * 256 Мбайт)
2 * 40 Гбайт
600-7883-xx
(7200 об/мин)
500 МГц
2 Гбайт (4 * 512 Мбайт)
2 * 40 Гбайт
600-7884-xx
(7200 об/мин)
Какое программное обеспечение установлено изготовителем на
сервере?
Сервер Sun Fire V100 поставляется с установленной операционной средой Solaris
(64-разрядной), включая программу LOM. Дополнительная информация приведена в
разделе “Предустановленное программное обеспечение” на стр. 4.
Можно ли установить 32-разрядное ядро?
Сервер поддерживает только 64-разрядное ядро. Приложения, написанные для 32- и
64-разрядного ядра и не зависящие от специфики драйверов 32-разрядного ядра,
должны работать без модификации.
Будет ли 32-разрядное приложение работать на сервере Sun Fire
V100?
32-разрядные приложения должны работать без модификации, если в них используется
механизм динамической связи. В противном случае они не будут работать в ОС Solaris
8 (64-разрядной).
114
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Где можно получить дополнительные сведения об операционной
среде Solaris?
Вся документация по Solaris доступна в интерактивном режиме, и ее можно загрузить
в формате PDF с Web-сервера http://docs.sun.com.
Каковы возможности наращивания сервера Sun Fire V100?
Сервер Sun Fire V100 допускает упрощенные варианты расширения. Он не позволяет
модернизировать процессор и не поставляется с разъемами PCI. Дополнительные
компоненты и шифры для заказа приведены в разделе “Дополнительные компоненты”
на стр. 4.
Можно ли установить собственные модули памяти PC DIMM?
В этом случае гарантия на сервер аннулируется. Устанавливать модули памяти могут
только представители сервисного персонала Sun; допускается использовать только
модули памяти, сертифицированные компанией Sun.
Какие периферийные устройства можно подключать к портам
USB?
В настоящее время операционная среда Solaris 8 поставляется с минимальной
драйверной поддержкой USB, и единственным поддерживаемым периферийным
устройством USB является клавиатура, применяемая в системах SunRay.
Какая информация содержится на плате системной конфигурации?
На плате системной конфигурации хранится следующая информация:
Единственная копия энергонезависимого ОЗУ
Идентификатор ППЗУ
Идентификатор хоста
MAC-адрес
Следует ли переводить сервер в режим ожидания перед удалением
платы системной конфигурации?
Да. Необходимая процедура удаления плат излагается в разделе “Перенос платы
системной конфигурации с одного сервера на другой” на стр. 92.
Глава 10
Устранение неполадок
115
Что делать, если плата системной конфигурации утеряна?
Можно заказать новую плату в местном центре Sun Customer Solution Centre.
Существует ли вариант сервера Sun Fire V100 с питанием от
источника постоянного тока?
Планов по созданию сервера Sun Fire V100 с питанием от источника постоянного тока
не существует.
Сколько серверов Sun Fire V100 можно установить в стандартную
19-дюймовую стойку?
С точки зрения физических размеров и электрического подключения в стандартную
19-дюймовую стойку с двумя 20-амперными источниками питания можно установить
до 40 серверов Sun Fire V100. Но с практической точки зрения предпочтительнее
установить 32 сервера в стойку вместе с терминальным сервером, сетевым оснащением
и дополнительными линиями питания.
Где подключается монитор, клавиатура, мышь?
Сервер Sun Fire V100 разработан для монтажа в стойку, и для него не предусмотрена
клавиатура, мышь или параллельный порт. Для управления сервером необходимо
использовать порт консоли (ttya) и все операции управления осуществлять через
консольное соединение. При необходимости два порта USB можно использовать для
добавления клавиатуры и/или мыши.
Что такое ASR?
Автоматическая перезагрузка сервера (ASR) - это функция программы Lights-Out
Management, которая может автоматически перезапускать сервер Sun Fire V100 при
блокировке (зависании) операционной системы. Эту функцию можно включить или
отключить, и она допускает полное конфигурирование. Дополнительная информация
приведена в разделе “Конфигурирование автоматического перезапуска сервера” на
стр. 78.
116
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Для чего сервер Sun Fire V100 оснащен двумя портами Ethernet
10/100?
При использовании поставщиками услуг чаще всего к каждому серверу подводятся два
физических сетевых соединения. Одно предназначено для производственной сети, а
другое - для административной или резервной сети. Каждое соединение
осуществляется через отдельный физический порт и идет через раздельные сетевые
коммутаторы. Это обеспечивает более надежное резервирование данных (в случае
возникновения сбоев), а также повышенный уровень защиты.
Почему в качестве последовательного порта в сервере
используются разъемы RJ-45, а не DB-9 или DB-25?
В последовательных портах сервера Sun Fire V100 установлены разъемы RJ-45, потому
что такие порты наиболее соответствуют потребностям поставщиков услуг. Разъемы
RJ-45 позволяют использовать стандартные сетевые кабели 5-й категории без
каких-либо переходников. Для подключения стандартного сетевого кабеля 5-й
категории к разъемам DB-9 или DB-25 потребуется использовать дополнительные
адаптеры.
Поддерживают ли последовательные порты синхронные
протоколы?
Нет.
Потребуется ли нуль-модемный кабель для подключения сервера к
порту консоли?
Нет. Поскольку для работы сервера Sun Fire V100 требуется порт консоли, компания
Sun разработала сервер таким образом, чтобы исключить необходимость применения
нуль-модемного кабеля. Для подключения сервера Sun Fire V100 к терминальному
серверу требуется только кабель категории 5.
Глава 10
Устранение неполадок
117
ЧАСТЬ IV Приложения
ПРИЛОЖЕНИЕ A
Физические характеристики и
условия эксплуатации
В настоящем приложении приводятся физические характеристики сервера Sun Fire
V100, а также условия эксплуатации сервера.
“Физические характеристики” на стр. 122
“Условия эксплуатации” на стр. 122
“Характеристики электропитания” на стр. 123
“Расчет энергопотребления” на стр. 124
“Расчет количества рассеиваемого тепла” на стр. 124
121
Физические характеристики
ТАБЛ. A-1 Физические характеристики сервера Sun Fire V100
Параметр
В единицах США
В метрических единицах
Высота
1,72 дюйма
43,6 мм
Ширина
17,2 дюйма
436,7 мм
Длина
18,8 дюйма
478 мм
Вес
9 кг (с двумя жесткими дисками и четырьмя модулями памяти)
Условия эксплуатации
Безопасная эксплуатация и хранение системы гарантируется при следующих условиях:
Параметр
При эксплуатации
При хранении
Температура воздуха
от 5°C до 40°C
от -40°C до 70°C
от 14°F до 104°F
от -8°F до 158°F
Колебания температуры
не более 30°C/час
не более 30°C/час
не более 86°F/час
не более 86°F/час
Относительная влажность от 5% до 85% (без
от 10% до 95% (без
конденсации)
конденсации)
Высота
от -300 м до +3000 м
от -300 м до +12000 м
Генерируемый акустический шум
Уровень шума, генерируемого сервером, не превышает 60 дБА на расстоянии 600 мм и
на высоте 1500 мм (при температуре воздуха 25°C).
122
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Информация о соответствии экологическим
требованиям
Электромагнитная совместимость
Помехоустойчивость: сервер соответствует требованиям EN50024.
Излучение: сервер соответствует требованиям EN55022, класс A, и FCC, класс A.
Безопасность
Система соответствует требованиям UL 1950 (3-й вып.), EN60950
Характеристики электропитания
ТАБЛ. A-2 Характеристики электропитания
Максимальный потребляемый ток
1,3 A/100 В~
Типичное значение потребляемого тока
См. раздел “Расчет энергопотребления” на
стр. 124
Максимальный пусковой ток
не более 40 A при 115 В (25°C)
(холодный пуск)*
Максимальный пусковой ток
не более 100 A при 115 В (25°C)
(горячий пуск или при перезапуске в течение
20...200 мс после отключения питания*)
Рабочий диапазон напряжения питания
от 90 до 264 В эфф.
Диапазон частот напряжения питания
от 47 до 63 Гц
Коэффициент мощности
от 0,9 до 0,99
Максимальная потребляемая мощность
130 ВА
Тепловыделение (Брит. Тепл. Ед./час)
Процессор 500 МГц: от 148 до 280
* Период снижения пускового тока до нормального рабочего значения составляет менее 200 мс.
Предупреждение - Блок питания поддерживает все напряжения питания в течение
не менее 17 мс после отключения электропитания.
Примечание - Общий провод электронных схем подключен к шасси.
Приложение A Физические характеристики и условия эксплуатации
123
Примечание - Резервное питание режима ожидания подается постоянно при
подключении сетевого напряжения.
Расчет энергопотребления
Расчетное значение потребляемого тока для сервера Sun Fire V100 с двумя жесткими
дисками составляет около 1 А.
в ТАБЛ. A-3 приведены данные о расчетной потребляемой мощности отдельных
компонентов системы в рабочем режиме. Однако при расчете потребляемой мощности
системы следует исходить из того, что к.п.д. блока питания составляет 63%. Для такого
расчета следует сложить данные для каждого установленного в системе компонента и
затем разделить результат на 0,63.
ТАБЛ. A-3 Расчетная потребляемая мощность компонентов сервера
Компонент
Sun Fire V100
Базовая система
22,5 Вт
Память (на каждый
4,59 Вт (256 Мбайт, пиковый режим)
модуль DIMM)
Жесткий диск
6,5 Вт (40 Гбайт/7200 об/мин, режим простоя)
Примечание - Для оценки общей потребляемой мощности нескольких серверов,
установленных в одной стойке или в одном шкафу, следует сложить значения
потребляемой мощности для каждого из установленных серверов.
Расчет количества рассеиваемого тепла
При оценке количества генерируемого сервером тепла, которое рассчитывается для
определения необходимой производительности системы охлаждения, переведите
величину энергопотребления системы из Вт в БТЕ/час. Для этого требуется умножить
величину потребляемой мощности на коэффициент 3,415.
124
Руководство пользователя сервера Sun Fire V100 Май 2002 г
ПРИЛОЖЕНИЕ B
Конфигурирование драйвера LOM
В данном приложении описываются конфигурируемые параметры драйвера устройства
LOM. Приложение состоит из следующих разделов:
“Драйвер и файлы сценария устройства LOM” на стр. 126
“Конфигурирование драйвера устройства LOM” на стр. 127
125
Драйвер и файлы сценария устройства
LOM
ПО c драйверами устройства LOM из комплекта поставки операционной среды
Solaris 8 (10/00) содержит следующие компоненты:
/platform/sun4u/kernel/drv/lom (32-разрядный драйвер lom)
/platform/sun4u/kernel/drv/sparcv9/lom (64-разрядный драйвер lom)
/platform/sun4u/kernel/drv/lom.conf (файл конфигурации драйвера)
Драйвер загружается в ОС Solaris 8 (10/00) следующими тремя файлами сценария:
/etc/init.d/lom
/etc/rc2.d/S25lom
/etc/rc0.d/K80lom
В данном приложении рассматриваются параметры драйверов, которые задаются в
файле конфигурации lom.conf. Некоторые из этих параметров устанавливаются с
помощью специальных команд LOM из командной строки Solaris (см.Гл. 6).
126
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Конфигурирование драйвера устройства
LOM
Полный перечень параметров, задаваемых в этом файле, приведен в ТАБЛ. B-1.
ТАБЛ. B-1 Параметры файла конфигурации LOM
Значение
по
Поле
Формат
умолчанию
Назначение
wdog_reset=
Boolean
0
Перезагрузка сервера
0=FALSE
устройством LOM по
1=TRUE
истечении времени
ожидания системы
автоматической
перезагрузки сервера.
Присваивание значения 1
равносильно выполнению
команды lom
-R on
(см. Гл. 6).
wdog_alarm3=
Boolean
0
Включение программного
0=FALSE
сигнала 3 по истечении
1=TRUE
времени ожидания
системы автоматической
перезагрузки сервера.
Присваивание значения 1
равносильно выполнению
команды lom
-A on,3
(см. Гл. 6).
Приложение B Конфигурирование драйвера LOM
127
ТАБЛ B-1
Параметры файла конфигурации LOM (Продолжение)
Значение
по
Поле
Формат
умолчанию
Назначение
serial_events=
0=OFF
2
Передача сообщений о
1=ON
событиях LOM через
2=ВКЛ.,
последовательный порт.
КОГДА
При установке значения 0
ДРАЙВЕР НЕ
сообщения через
ЗАГРУЖЕН
последовательный порт
не передаются. При
установке значения 1
сообщения передаются
через последовательный
порт, а также
записываются в
syslogd; параметр
выполняет те же
функции, что и команда
lom -E on. Если
последовательный порт
A/LOM выделен для
устройства LOM,
необходимо установить
значение 1. Тогда все
сообщения о событиях
будут передаваться на
терминал, подключенный
к последовательному
порту A/LOM. При
установке значения 2
сообщения о событиях
будут передаваться через
последовательный порт
только тогда, когда
драйвер не загружен
(если драйвер загружен,
сообщения направляются
в syslogd, однако
сообщения о
неустранимых отказах и
предупреждения будут
передаваться и через порт
A/LOM).
128
Руководство пользователя сервера Sun Fire V100 Май 2002 г
ТАБЛ B-1
Параметры файла конфигурации LOM (Продолжение)
Значение
по
Поле
Формат
умолчанию
Назначение
disable_wdog_on_break=
Boolean
1
Отключение системы
0=FALSE
автоматической
1=TRUE
перезагрузки сервера
устройства LOM при
поступлении сигнала
прерывания через порт A/
LOM.
disable_wdog_on_panic=
Boolean
1
Попытка отключения
0=FALSE
системы автоматической
1=TRUE
перезагрузки сервера
устройства LOM при
поступлении системного
аварийного сигнала.
faulty_voltage_shutdown=
Boolean
1
В случае неустранимого
0=FALSE
сбоя на шинах питания
1=TRUE
устройство LOM
пытается завершить
работу системы, а если
это не удается,
выполняется отключение
питания системы.
enclosure_warning_temp=
oC
67
Установка температуры,
при которой устройство
LOM генерирует
сообщение о повышенной
температуре.
over_temperature_shutdown=
Boolean
1
Устройство LOM
0=FALSE
пытается завершить
1=TRUE
работу системы или
отключить ее, если
внутренняя температура
превышает уровень,
заданный параметром
enclosure_shutdown_temp.
Приложение B Конфигурирование драйвера LOM
129
ТАБЛ B-1
Параметры файла конфигурации LOM (Продолжение)
Значение
по
Поле
Формат
умолчанию
Назначение
enclosure_shutdown_temp=
oC
72
Установка температуры,
при которой устройство
LOM пытается завершить
работу системы; если это
не удается, выполняется
отключение питания
системы. (Эти действия
выполняются в том
случае, если для
параметра
over_temperature_shutdow
n установлено
значение 1.)
serial_security=
Boolean
1
Включение и отключение
0=FALSE
функций защиты данных
1=TRUE
пользователя (независимо
от настройки
конфигурации защиты
данных пользователей).
Этим параметром можно
воспользоваться для
повторного назначения
пользователей (например,
если утрачен пароль
пользователя). Включение
невозможно, если не
назначено ни одного
пользователя LOM.
130
Руководство пользователя сервера Sun Fire V100 Май 2002 г
ТАБЛ B-1
Параметры файла конфигурации LOM (Продолжение)
Значение
по
Поле
Формат
умолчанию
Назначение
serial_timeout=
Кратно 4 с
0
Установка задержки, по
истечении которой
устройство LOM
возвращает консоли
управление портом A/
LOM после передачи
сообщения (или если
пользователь ввел
команду LOM, когда
установлен параметр
“serial_return=”). По
умолчанию задержка
равна нулю.
serial_return=
Boolean
0
Возврат в режим
0=FALSE
командной строки lom>
1=TRUE
после выполнения каждой
команды LOM. Этот
параметр можно
использовать вместе с
параметром
“serial_timeout=”.
Приложение B Конфигурирование драйвера LOM
131
ТАБЛ B-1
Параметры файла конфигурации LOM (Продолжение)
Значение
по
Поле
Формат
умолчанию
Назначение
reporting_level=
Число от 0 до 4
3
Уровень значимости
событий; события этого и
более высоких уровней
отображаются при
просмотре журнала
событий LOM.
0 = сообщения не
отображаются.
1 = только сообщения о
неустранимых отказах.
2 = сообщения о
неустранимых отказах и
предупреждения.
3 = сообщения о
неустранимых отказах,
предупреждения и
информационные
сообщения.
4 = сообщения о
неустранимых отказах,
предупреждения,
информационные
сообщения и сообщения о
событиях, связанных с
пользователями.
(Последние относятся к
функции защиты
пользовательских данных
и генерируются только в
том случае, если эта
функция активизирована
и назначены
пользователи.) После
отключения питания
значение параметра
отменяется и не
восстанавливает вплоть
до очередной
перезагрузки ОС Solaris.
132
Руководство пользователя сервера Sun Fire V100 Май 2002 г
Каждый параметр должен занимать отдельную строку; за параметром должен
следовать знак равенства (=) и значение параметра без пробелов. Если параметр
принимает логические значения: 1 = истина, 0 = ложь.
Приложение B Конфигурирование драйвера LOM
133

















содержание      ..     1      2      3
