Sun Fire V100. Руководство пользователя сервера (2002 год) - часть 1

Техника безопасности

В целях безопасности соблюдайте следующие правила техники безопасности при

установке оборудования:

■ Соблюдайте все предупреждения и указания на маркировке оборудования.

■ Запрещается вставлять любые предметы в отверстия на оборудовании! Высокое

напряжение - опасно для жизни! Посторонние электропроводящие предметы

способны вызвать короткое замыкание, возгорание, поражение электрическим

током и повреждение оборудования.

Символы

В настоящем руководстве используются следующие обозначения:

Предупреждение - Опасность травмы или повреждения оборудования. Соблюдайте

все инструкции.

Предупреждение - Опасное напряжение. В целях снижения риска поражения

электрическим током и травмирования соблюдайте все инструкции.

Переделка оборудования

Не подвергайте оборудование механической или электротехнической переделке.

Корпорация Sun Microsystems не несет ответственности за соответствие переделанного

изделия нормативным требованиям.

Предупреждение - Не загораживайте и не закрывайте отверстия на изделии Sun. Не

устанавливайте изделие Sun вблизи радиатора или решетки воздуховода отопительной

системы. Нарушение этих требований может привести к перегреву и повлиять на

надежность изделия Sun.

Предисловие xv

Общие сведения о сервере Sun Fire V100

Sun Fire V100 - это однопроцессорный сервер в корпусе, занимающем одну позицию в

стойке (1 RU). Конструкция сервера обеспечивает максимальную плотность

компоновки высокопроизводительных серверов Solaris в стойке.

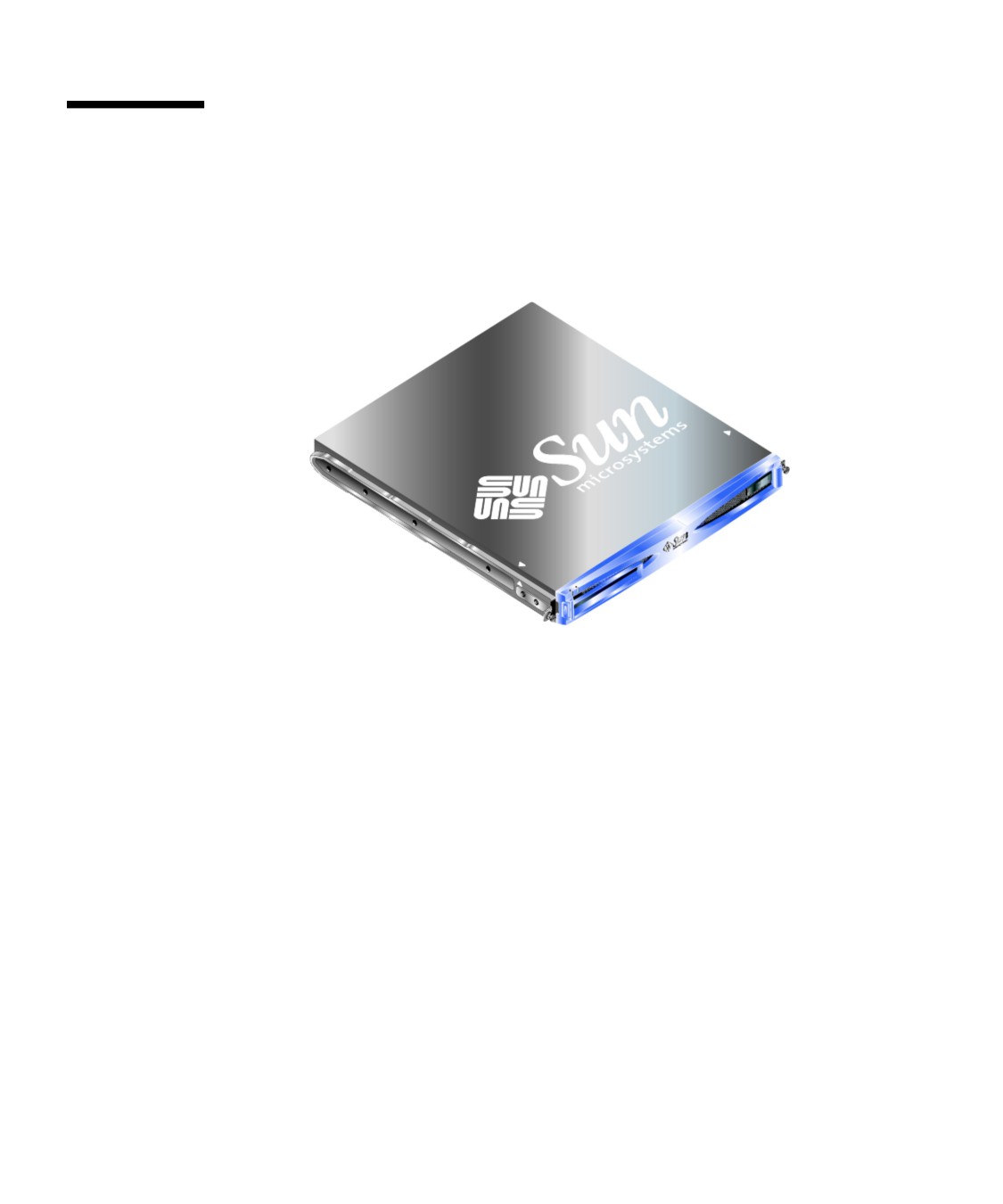

РИС. 1-1

Сервер Sun Fire V100

Сервер идеально подходит для:

■ Интернет-провайдеров;

■ операторов связи;

■ финансовых служб;

■ корпоративных пользовательских сетей;

■ любых приложений, в которых определяющим фактором является плотность

компоновки серверов Solaris в стойке.

В сервере Sun Fire V100 имеются:

■ съемная плата системной конфигурации, на которой хранится хост-идентификатор,

MAC-адрес и установки энергонезависимого ОЗУ сервера;

■ корпус с одним блоком питания для монтажа в стойку;

■ четыре гнезда DIMM;

■ два порта Ethernet RJ-45 10/100 Mбит/сек;

■ последовательный порт RJ-45 для связи с консолью/LOM;

■ второй последовательный порт RJ-45;

■ два порта USB;

■ поддержка до двух плоских дисков IDE (3,5 дюйма);

■ предустановленная операционная среда Solaris (64-разрядная);

■ плоский дисковод компакт-дисков.

2

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Установка сервера Sun Fire V100 в стойку

(шириной 19 дюймов или высотой

72 дюйма) с четырьмя опорами

Набор для монтажа в 19-дюймовую стойку

Монтажные держатели можно использовать с обеих сторон стойки. Необходимые

детали перечислены в ТАБЛ. 2-1. Шифр набора для монтажа в стойку - X6919A.

ТАБЛ. 2-1

Набор для монтажа в 19-дюймовую стойку

Поз.

Кол-во

Шифр

Передняя часть держателя

2

340-6125

Задняя часть держателя

2

340-6234

Скоба для фиксации кабелей

1

340-6151

Гайки M4

4

240-1373

Набор винтов для стойки

1

565-1645

В комплект поставки входит скоба для фиксации кабелей у задней панели сервера (см.

РИС. 2-1). Для крепления кабелей к скобе можно использовать стяжки для проводов.

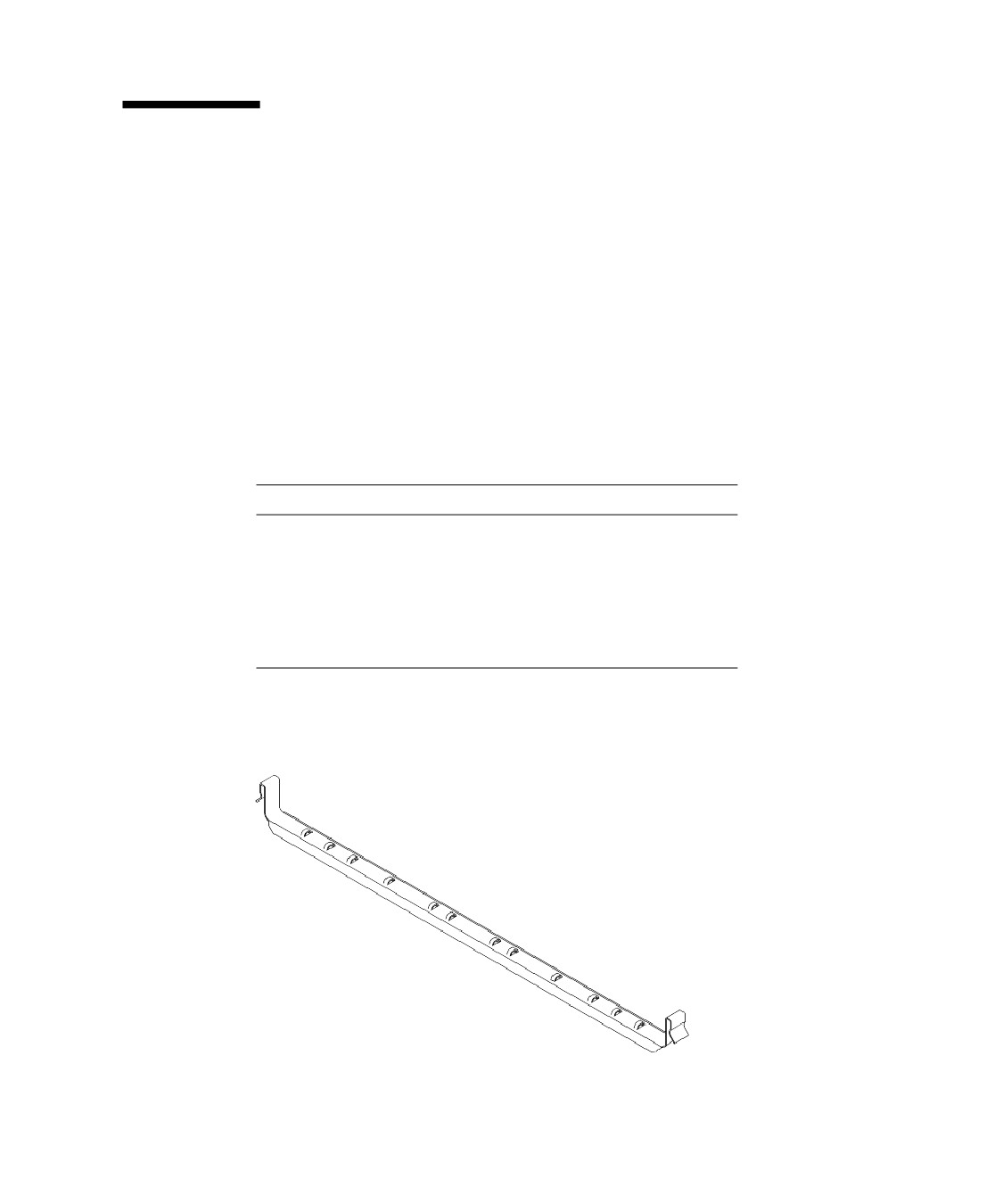

РИС. 2-1

Скоба для фиксации кабелей

Глава 2

Установка сервера Sun Fire V100 в стойку

9

▼ Сборка держателей и монтаж сервера

1. Разместите две детали держателя так, чтобы деталь с двойным монтажным

ушком (А) находилась в положении, соответствующем стойке, в которую

производится установка.

■ При установке в стойку Sun StorEdge высотой 72 дюйма (шириной 19 дюймов)

деталь с двойным ушком (A) должна располагаться сзади (см. РИС. 2-2).

■ При установке в стандартную 19-дюймовую стойку деталь с двойным ушком (A)

должна располагаться спереди (см. РИС. 2-3).

A

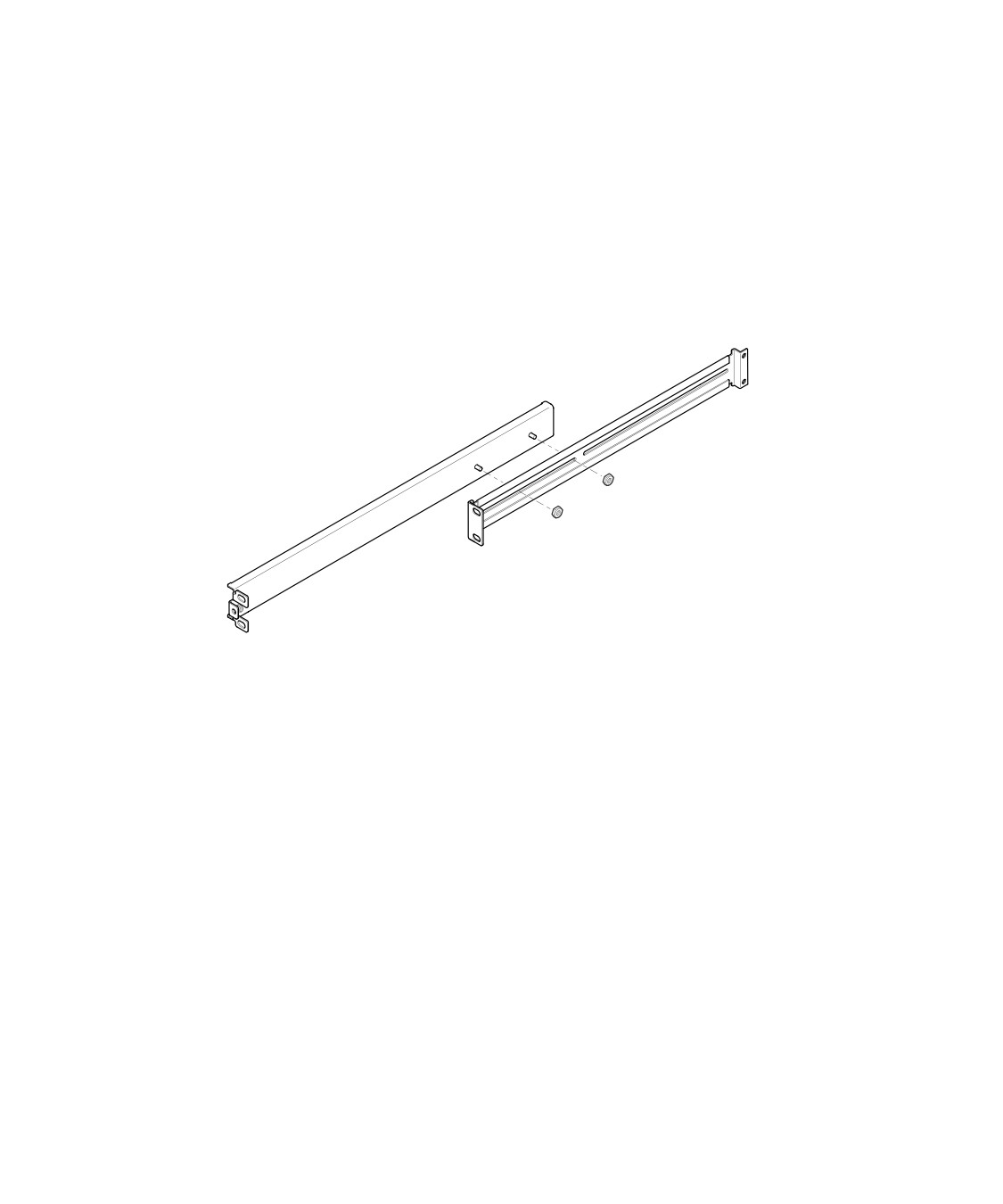

РИС. 2-2

Расположение раздвижных держателей при установке в стойку Sun StorEdge

высотой 72 дюйма

10

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

A

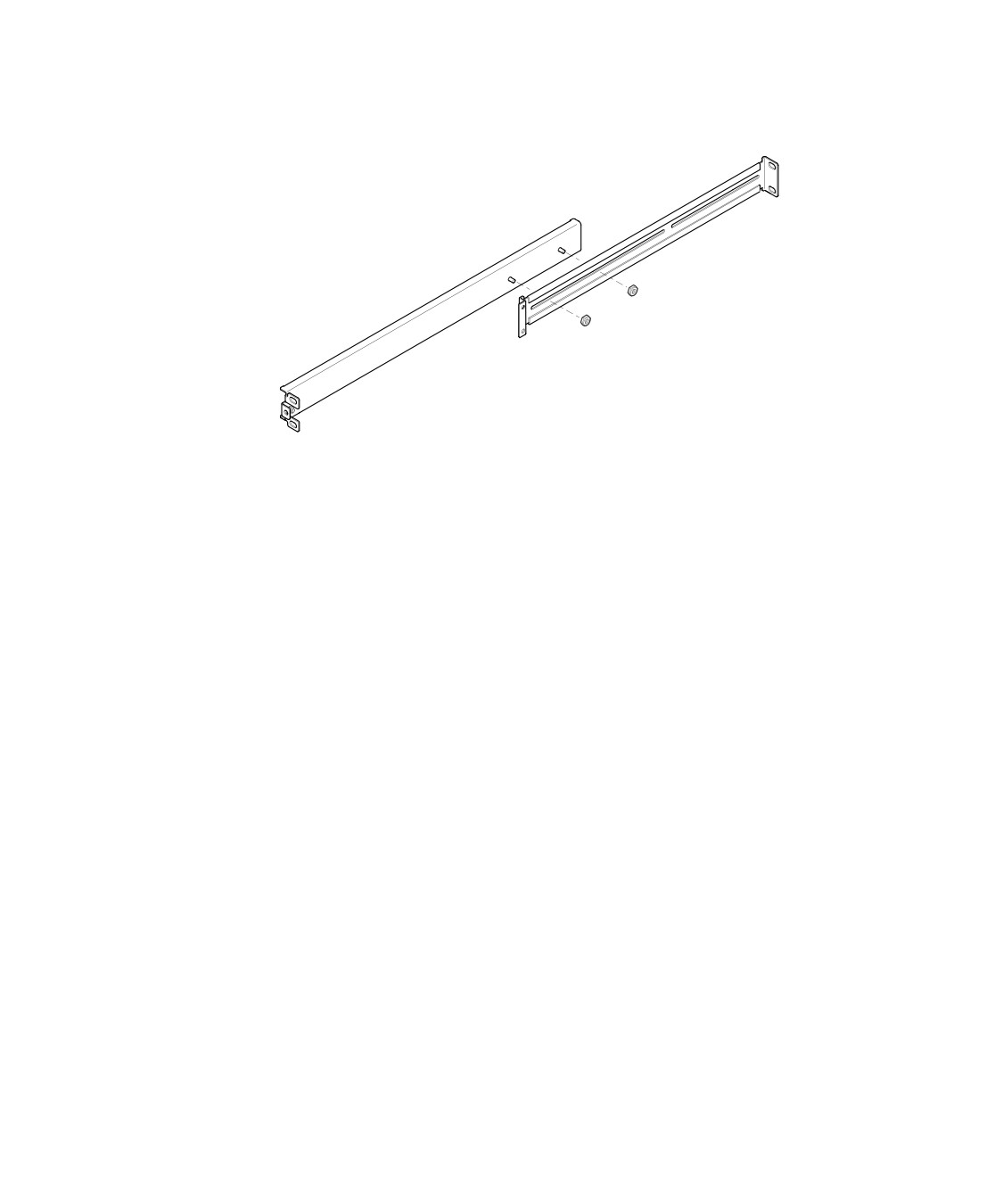

РИС. 2-3

Расположение раздвижных держателей при установке в стандартную

19-дюймовую стойку

2.

Не затягивая гаек, скрепите две детали держателя с помощью гаек M4, входящих

в комплект поставки.

3.

Измерьте расстояние между передней и задней опорой стойки.

4.

Совместите детали держателя так, чтобы расстояние между передними и задними

монтажными ушками примерно соответствовало расстоянию между передней и

задней опорами стойки.

5.

Сдвиньте скобы так, чтобы выступы вошли в соответствующие углубления, и

затяните гайки.

6.

Прикрепите держатели к стойке с помощью винтов, входящих в комплект

поставки.

При монтаже в 72-дюймовую стойку Sun StorEdge см. РИС. 2-4 и РИС. 2-5. Не

затягивайте винты до упора и оставьте возможность для подгонки при задвигании

сервера в стойку.

При монтаже в стандартную 19-дюймовую стойку см. РИС. 2-6. Не затягивайте винты

до упора и оставьте возможность для подгонки при задвигании сервера в стойку.

Глава 2

Установка сервера Sun Fire V100 в стойку

11

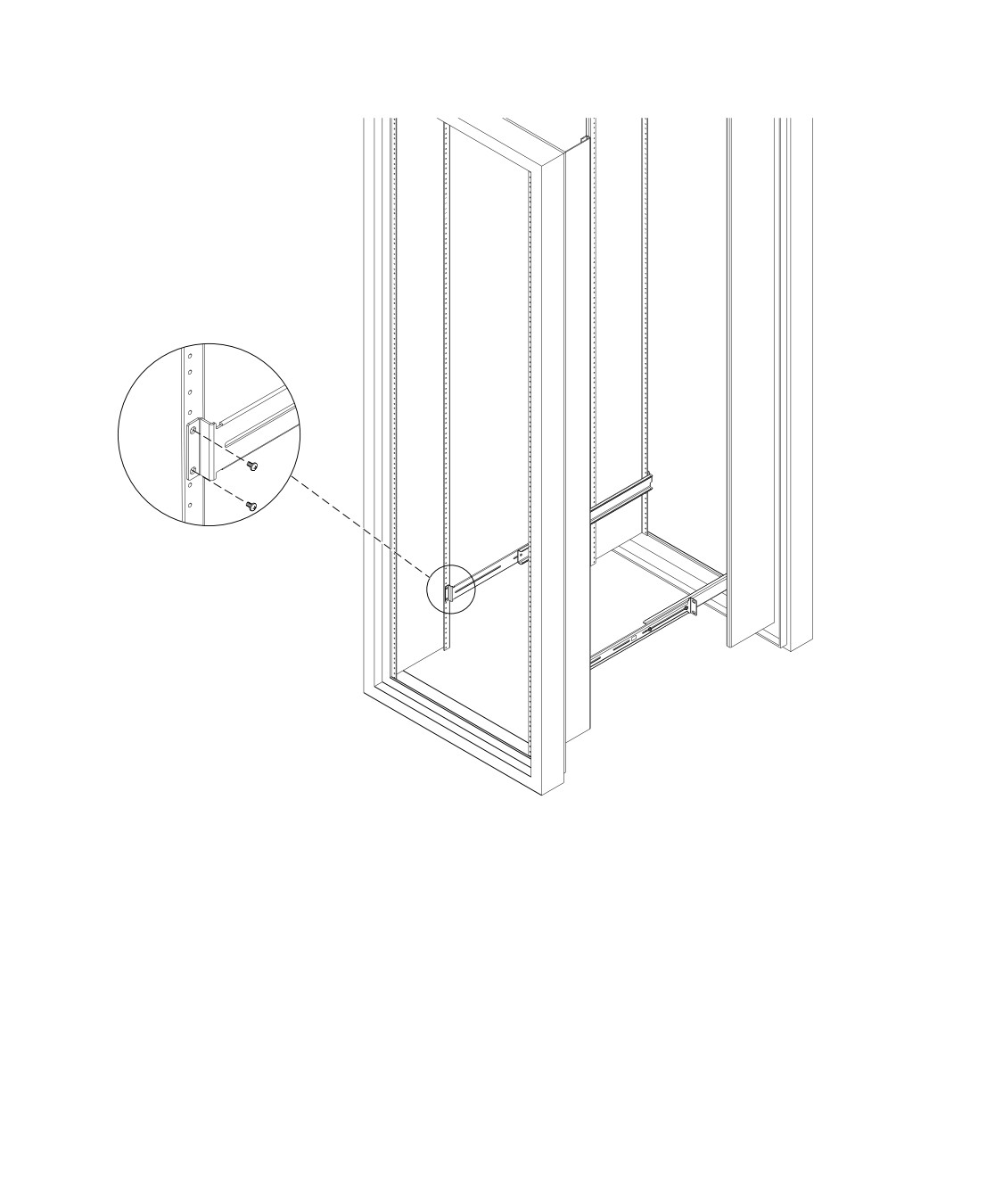

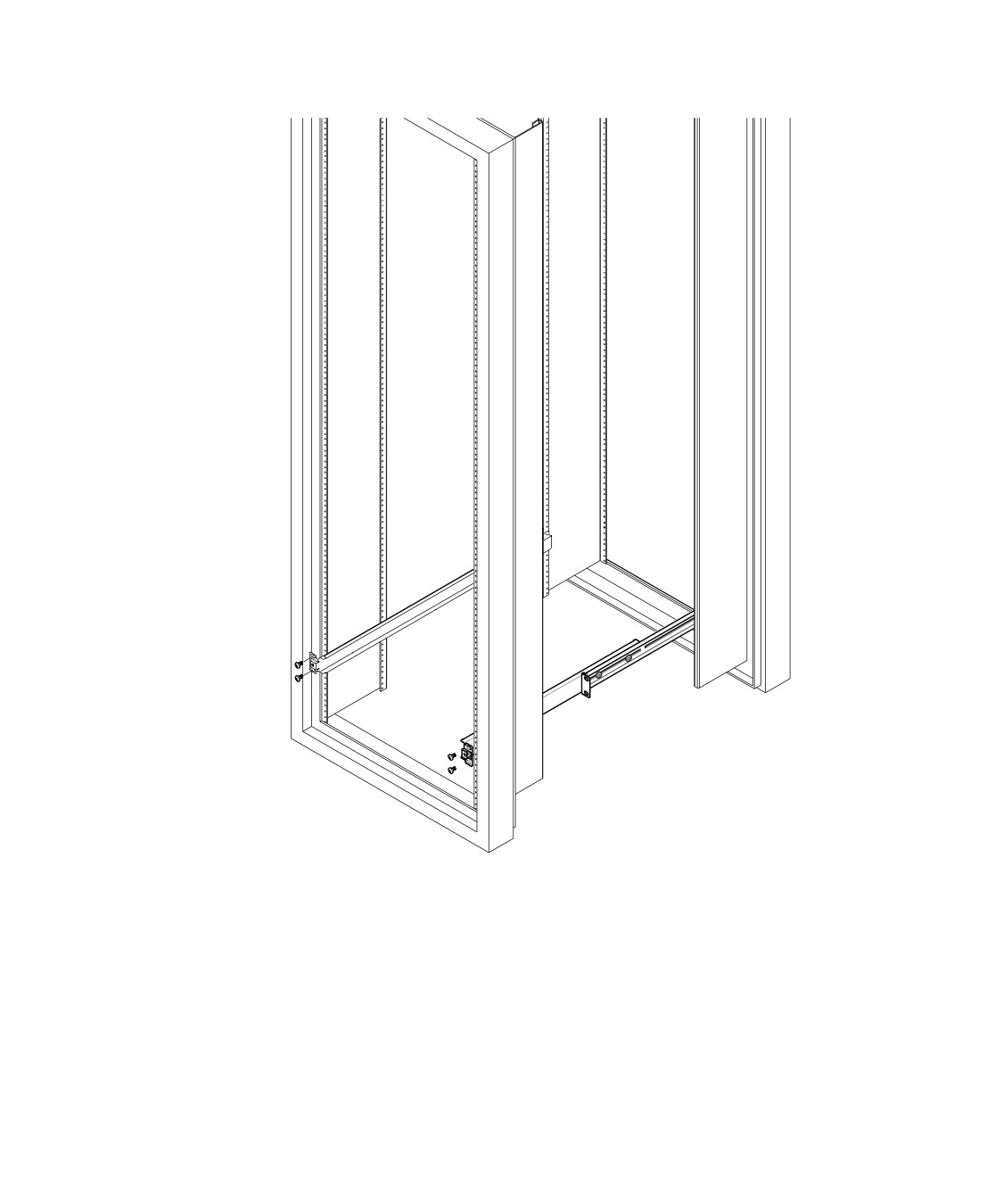

РИС. 2-4

Закрепление раздвижных держателей в 72-дюймовой стойке Sun StorEdge - вид

спереди (в целях наглядности боковые панели не показаны)

12

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

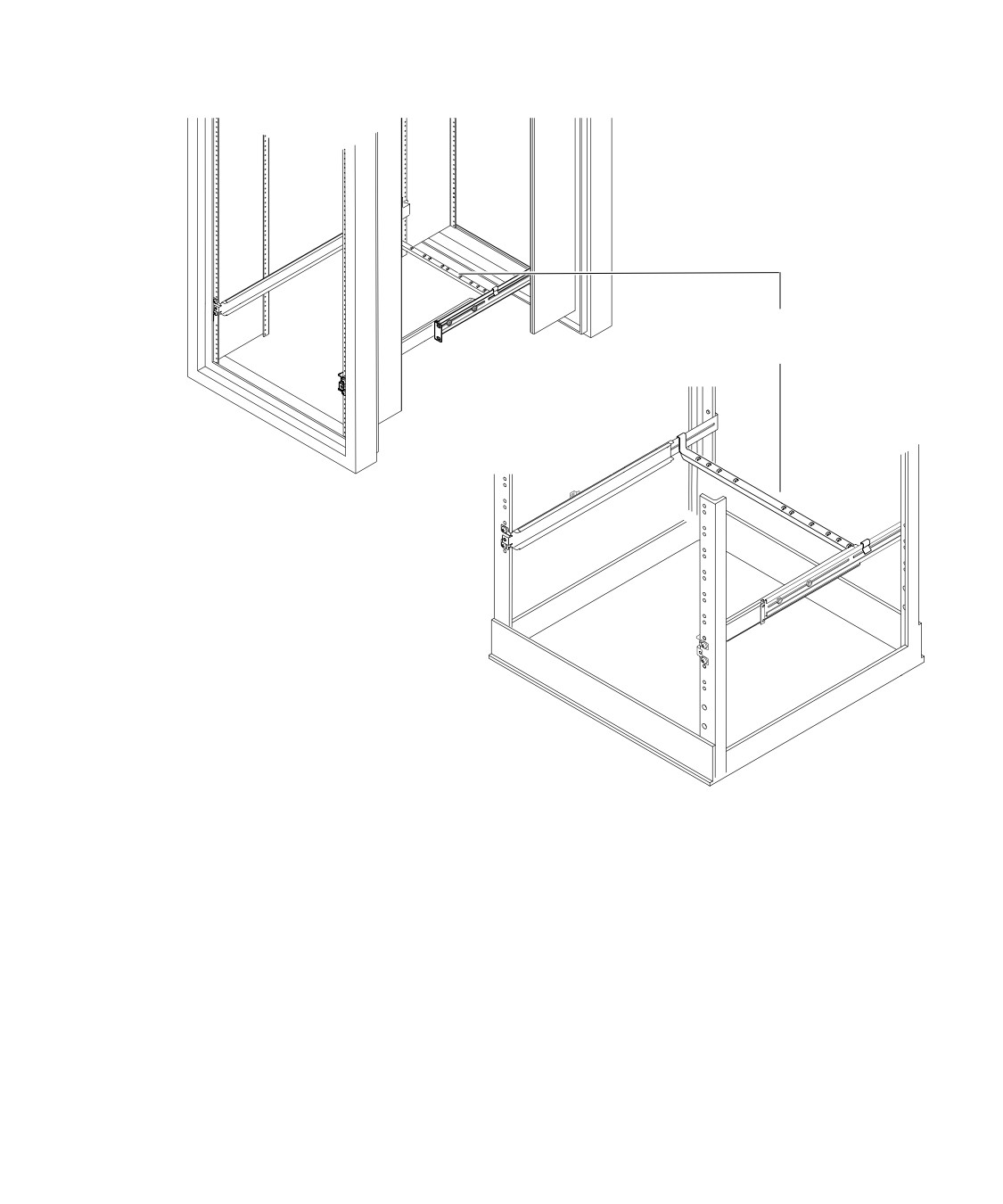

РИС. 2-5

Закрепление раздвижных держателей в 72-дюймовой стойке Sun StorEdge - вид

спереди (в целях наглядности боковые панели не показаны)

Глава 2

Установка сервера Sun Fire V100 в стойку

13

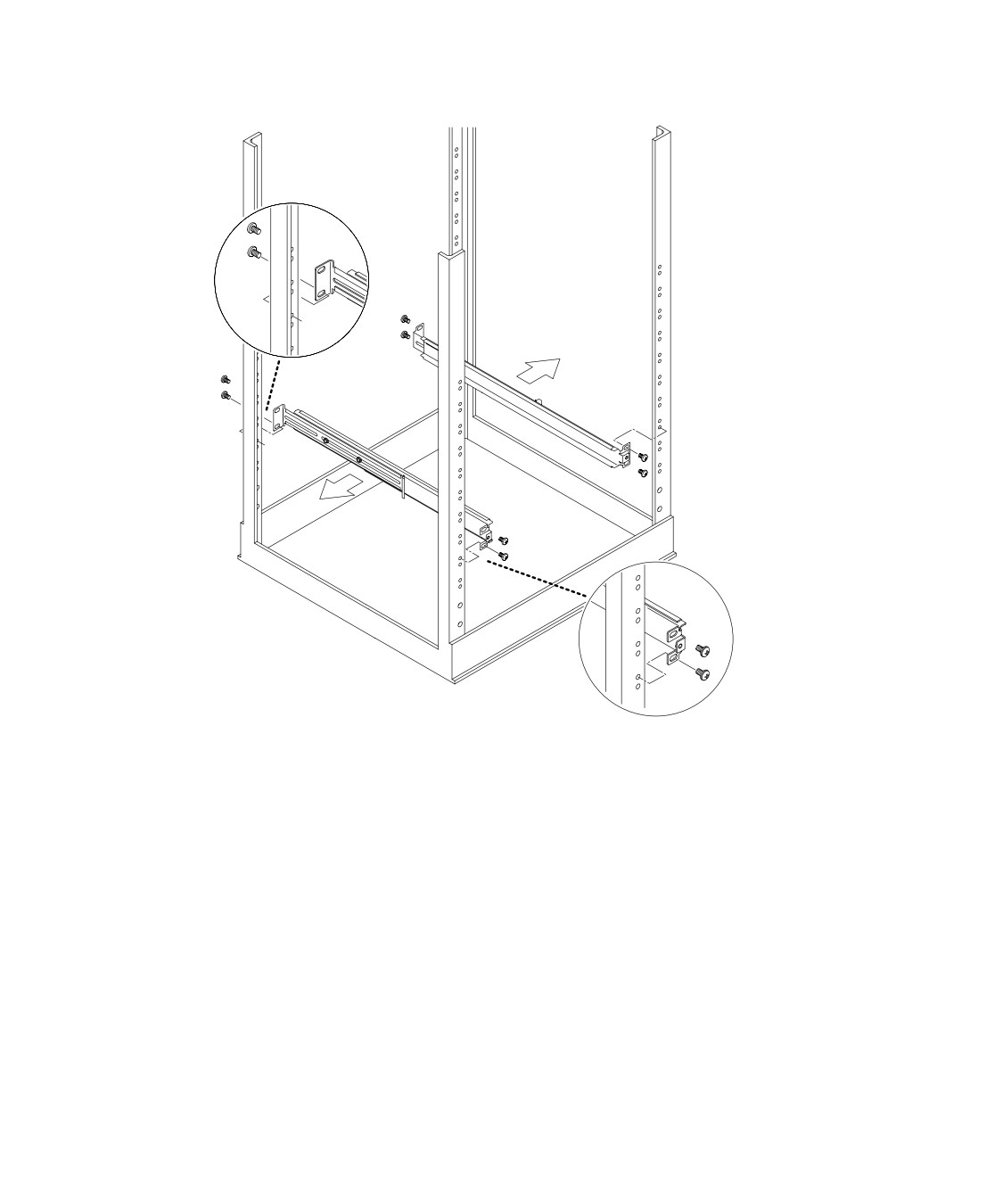

РИС. 2-6

Закрепление раздвижных держателей в стандартной 19-дюймовой стойке

7. Задвиньте сервер в стойку (см. РИС. 2-7).

14

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

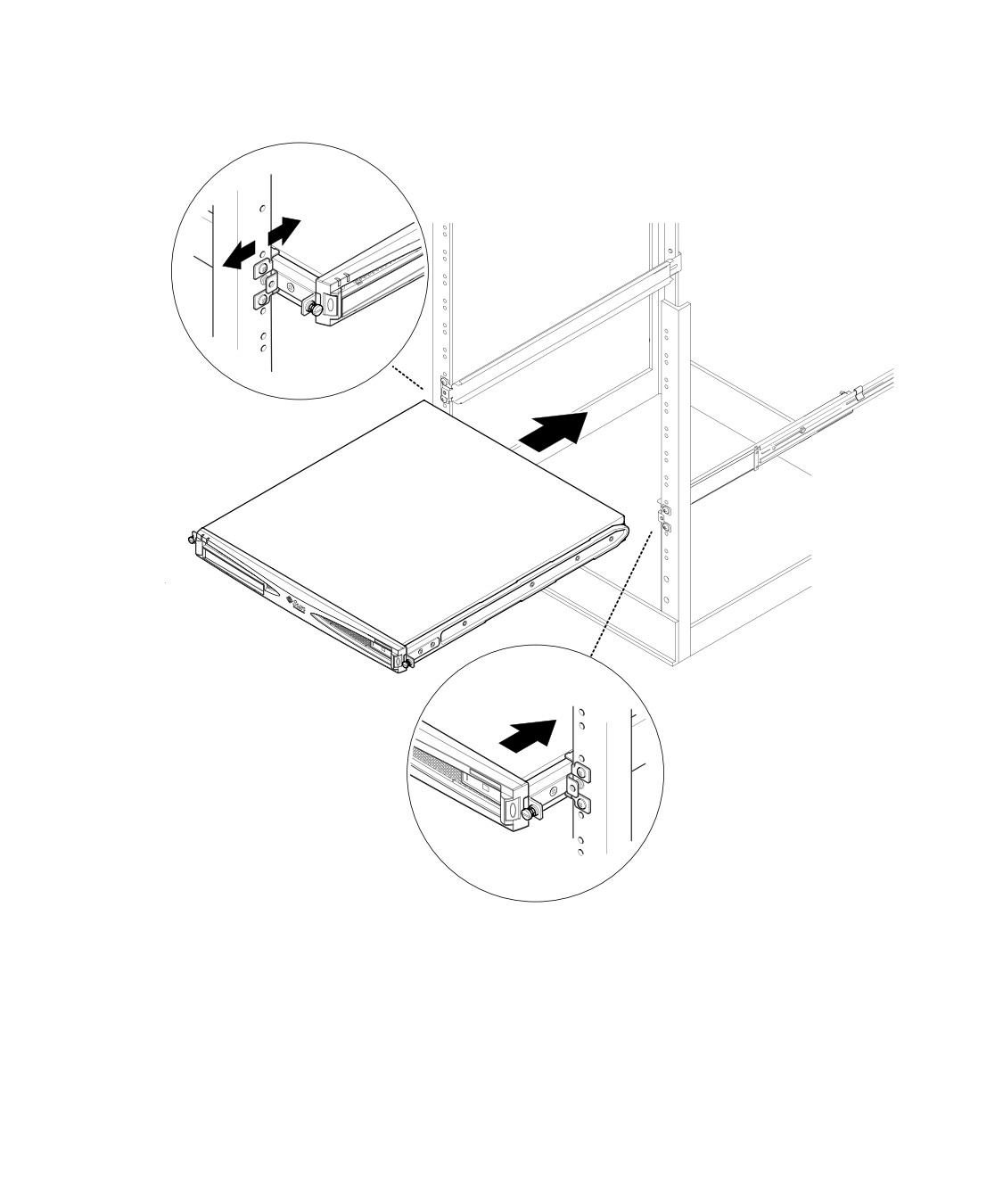

РИС. 2-7

Установка сервера Sun Fire V100 в стандартную 19-дюймовую стойку

Глава 2

Установка сервера Sun Fire V100 в стойку

15

8. Совместите винты с рифлеными головками, расположенные по сторонам сервера,

с отверстиями держателей в стойке (см. РИС. 2-8).

При необходимости произведите дополнительную подгонку раздвижных держателей.

Винты с рифлеными головками следует достаточно плотно завинтить от руки.

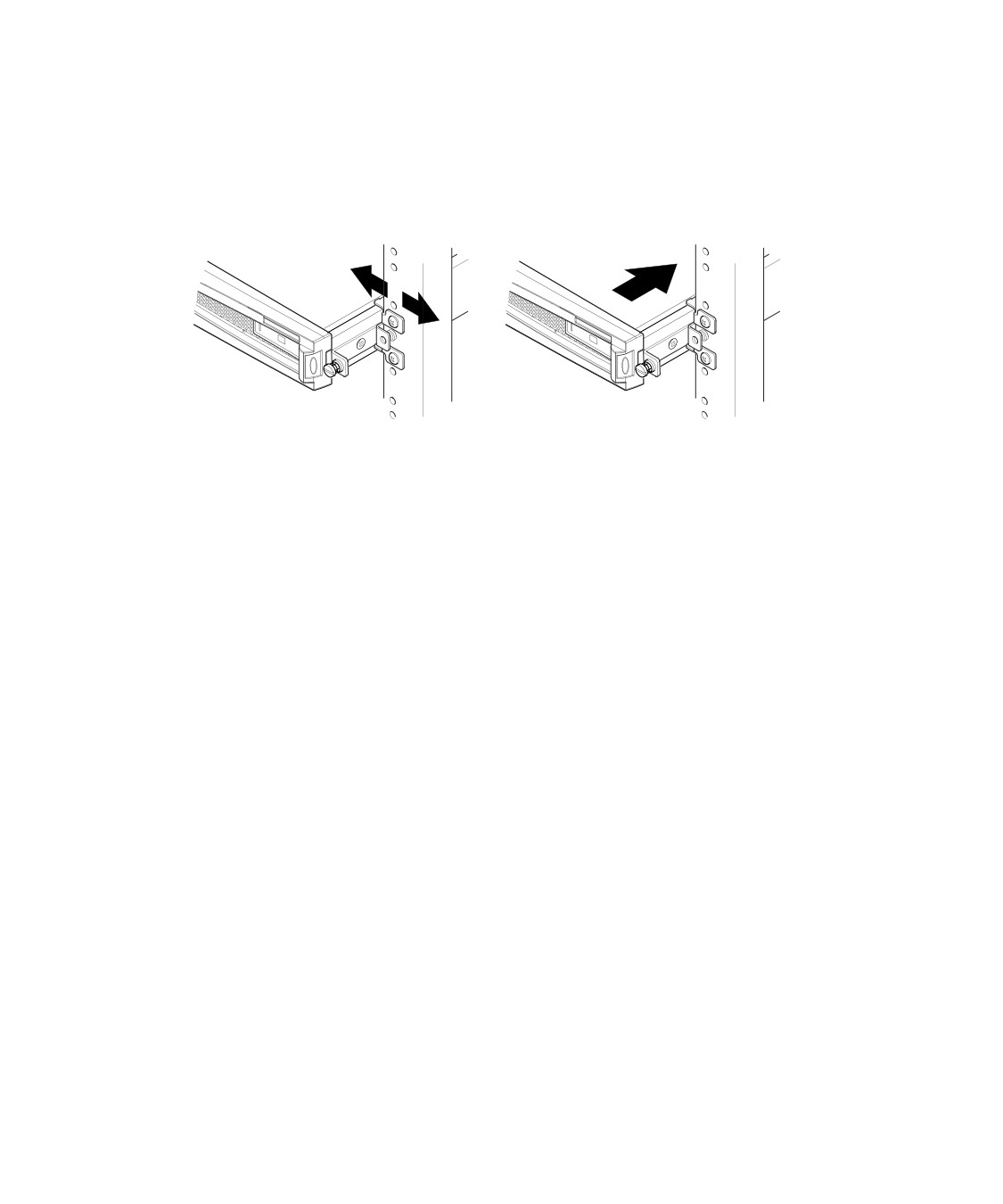

РИС. 2-8

Подгонка раздвижных держателей и фиксация сервера в стойке винтами

9. Закрепите держатели в стойке (если это не было сделано ранее).

10. После фиксации раздвижных держателей затяните винты c рифлеными

головками (по сторонам сервера) отверткой.

Теперь сервер надежно закреплен в стойке.

▼ Установка скобы для фиксации кабелей

● Наденьте скобу на раздвижные держатели с задней стороны сервера (см.

РИС. 2-9).

Для крепления кабелей можно использовать отверстия в скобе и стяжки для проводов.

16

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Скоба для фиксации кабелей

РИС. 2-9

Установка скобы для фиксации кабелей в стойку Sun StorEdge и в стандартную

19-дюймовую стойку

Глава 2

Установка сервера Sun Fire V100 в стойку

17

Подсоединение кабелей

В этом разделе описывается положение портов и разъемов для соответствующих

кабелей, а также правильный порядок подсоединения кабелей.

Расположение и нумерация портов показаны на РИС. 2-10.

A/LOM

USB 1

Последовательный порт B

USB 0

Питание

Устройство чтения карты

Ethernet 1

системной конфигурации

Включен/Режим ожидания

Ethernet 0

Вентилятор

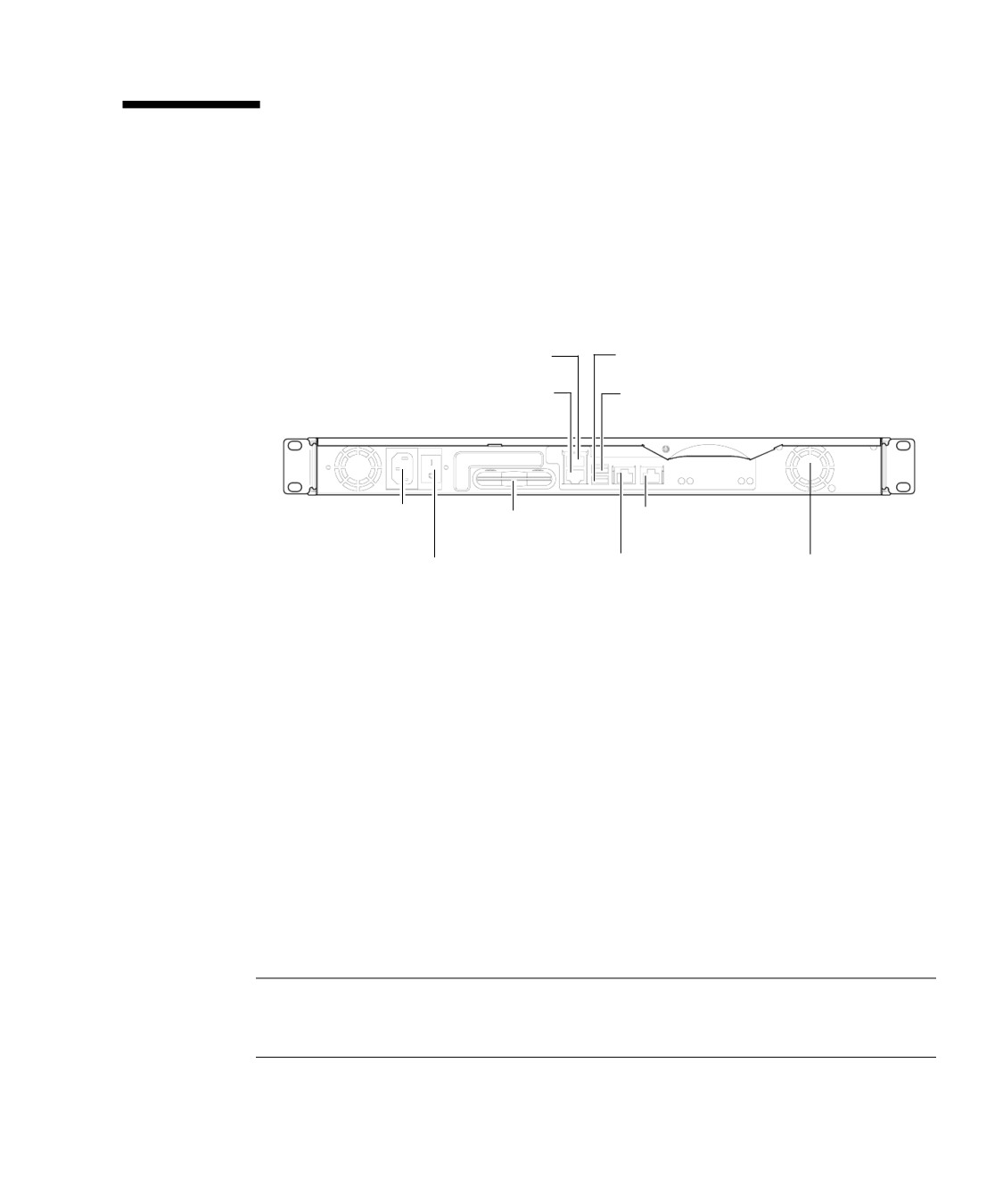

РИС. 2-10

Задняя панель сервера

▼ Подсоединение кабелей к серверу

1. Подсоедините кабель питания.

2. Подсоедините устройство с последовательным интерфейсом.

Дополнительная информация приведена в разделе “Установление связи сервера с

консолью” на стр. 22.

Если вы хотите использовать функции Lights-Out Management (LOM), для

установления последовательного соединения с сервером необходимо использовать порт

с маркировкой A/LOM.

Примечание - Сервер Sun Fire V100 поставляется с экранированными кабелями

последовательной передачи данных. При выполнении последовательных соединений с

сервером пользуйтесь только этими кабелями.

Глава 2

Установка сервера Sun Fire V100 в стойку

19

Расположение контактов последовательных портов

Расположение контактов портов RJ-45 (вид со стороны задней панели сервера)

показано на РИС. 3-1.

8

1

A LOM

1

8

Последовательный порт B

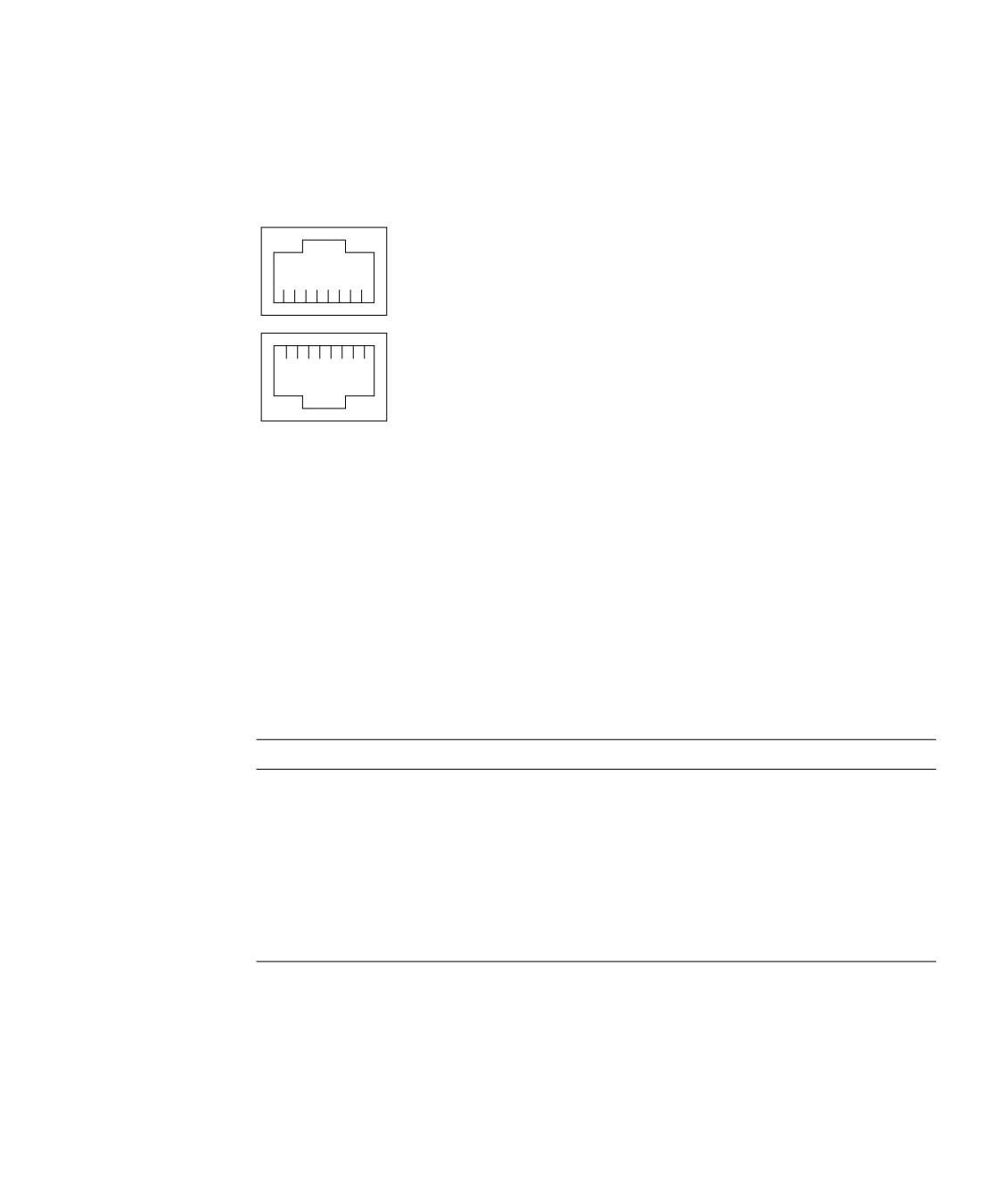

РИС. 3-1

Контакты 1- 8 последовательных портов

Параметры последовательного соединения

Необходимые параметры для последовательного соединения приведены в ТАБЛ. 3-2. Для

передачи двоичных данных (т.е. всех данных, за исключением потока символов ASCII)

пользуйтесь последовательным портом В, т.к. связь через последовательный порт A/

LOM может быть прервана программой Lights-Out Management (LOM) (см. “Введение в

программу Lights-Out Management” на стр. 46).

ТАБЛ. 3-2

Параметры соединения с последовательными портами A/LOM и B

Параметр

Значение

Разъем

Последовательный порт A/LOM или B (используйте порт B для

передачи двоичных данных)

Скорость передачи

9600 Бод

данных

Четность

Нет

Стоповые биты

1

Биты данных

8

Глава 3

Установление связи с сервером

23
