Sun Fire V100. Руководство пользователя сервера (2002 год)

▼ Сброс конфигурации и повторный запуск

Если требуется повторить процесс включения сервера сначала, необходимо выполнить

сброс конфигурации сервера:

● Если на экран выведено приглашение lom>, перейдите к приглашению ok путем

выполнения команды:

lom> break

1. Загрузите на сервере операционную среду Solaris, выполнив команду:

ok boot

2. В командной строке Solaris введите:

# sys-unconfig

3. Когда на экране появится запрос на подтверждение сброса конфигурации сервера,

введите y.

4. После выполнения сброса конфигурации сервера введите строку сброса

(escape-последовательность) LOM. По умолчанию используется

последовательность:

# #.

После появления приглашения lom> следуйте указаниям, приведенным в одном из

следующих разделов:

■

“Включение сервера с регистрацией на сервере имен” на стр. 36 или

■

“Включение сервера без регистрации на сервере имен” на стр. 37.

■

“Первое включение автономного сервера” на стр. 39

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Использование выключателя питания

(включен/режим ожидания)

Предупреждение - Выключатель питания, расположенный на задней панели сервера

Sun Fire V100, выполняет переключение системы между рабочим режимом и режимом

ожидания (а не обычное включение/выключение питания). Этот выключатель не

снимает напряжение питания с оборудования.

Выключатель питания является перекидным переключателем мгновенного действия.

Он управляет только подачей низкого напряжения и не включен в цепь высокого

напряжения. Это означает, что основным способом подачи и отключения

электропитания является подсоединение и отсоединение кабеля питания. В сервере

отсутствуют встроенные автоматические выключатели. Для того, чтобы полностью

обесточить сервер, необходимо отсоединить все подсоединенные к нему кабели. Если

отсоединение кабеля питания нежелательно, разомкните все внешние выключатели.

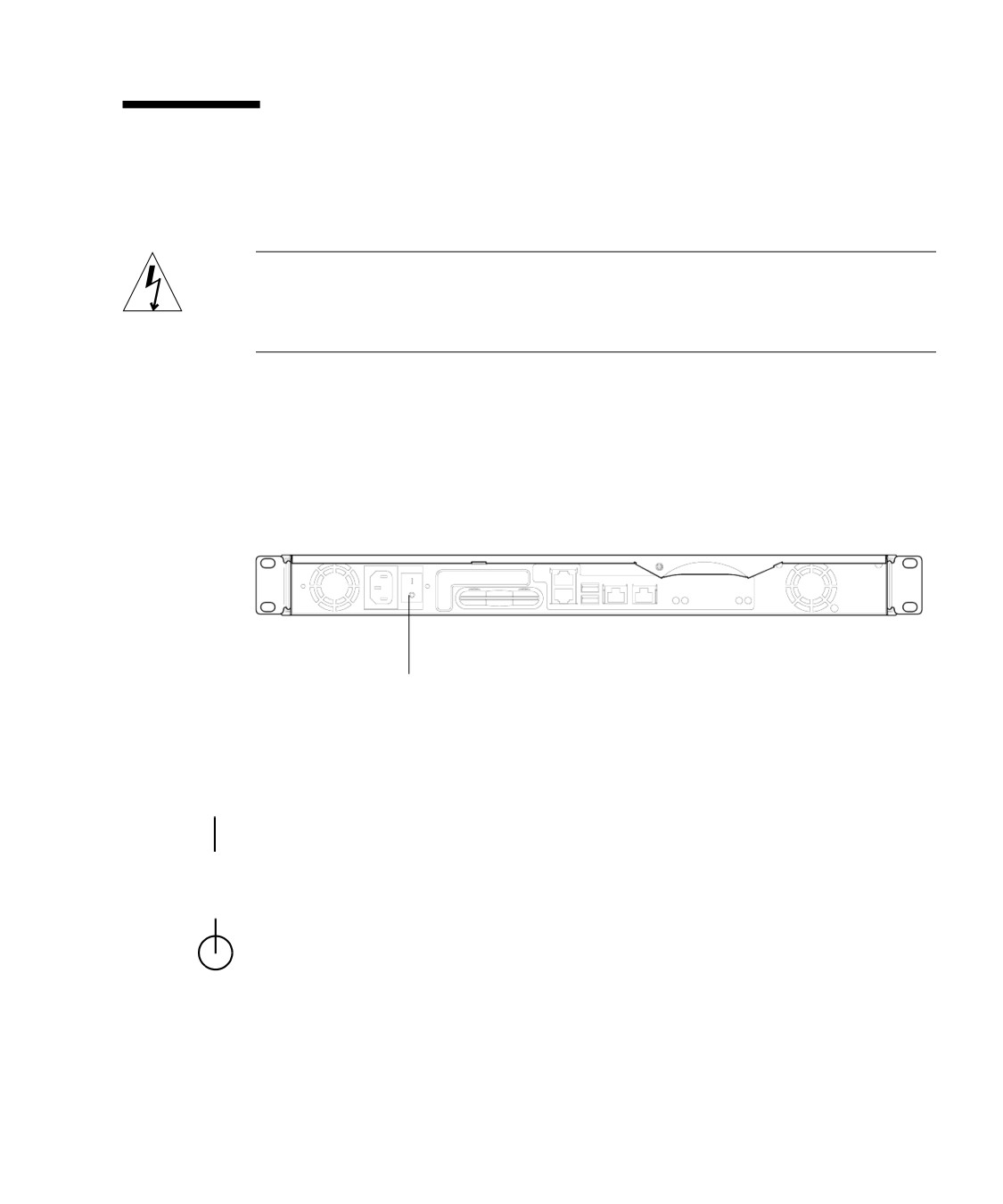

Выключатель питания

РИС. 4-1

Выключатель питания сервера Sun Fire V100

Обозначения на переключателе:

On (Включен)

■ Нажмите для включения сервера.

Standby (Режим ожидания)

■ Нажмите и удерживайте нажатым не более 4 секунд для штатного завершения

работы системы и перевода сервера в режим ожидания.

■ Нажмите и удерживайте нажатым более 4 секунд для того, чтобы оставить в

активном состоянии только LOM и определенные функции системы,

использующие резервное питание.

Глава 4 Включение и конфигурирование сервера Sun Fire V100

До тех пор, пока к серверу подсоединен кабель питания, сервер может находиться либо

в рабочем режиме (включен), либо в режиме ожидания. Для включения сервера или

переключения в режим ожидания можно использовать один из следующих способов:

■ введите команду в командной строке lom>;

■ нажмите выключатель питания.

Для того, чтобы полностью обесточить сервер:

■ отсоедините от сервера кабель питания.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

ГЛАВА

Управление сервером Sun Fire V100

из командной строки lom>

В данной главе представлены средства программного управления Lights-Out

Management (LOM), предназначенные для сервера Sun Fire V100, а также

рассматривается использование утилиты /usr/sbin/lom, обеспечивающей

интерфейс взаимодействия пользователя с устройством. Глава состоит из следующих

разделов:

■

“Введение в программу Lights-Out Management” на стр. 46

■

“Включение и сброс сервера из командной строки LOM” на стр. 47

■

“Контроль сервера из оболочки LOM” на стр. 51

■

“Установка полномочий LOM для назначенных пользователей” на стр. 56

■

“Задание конфигурируемых переменных устройства LOM” на стр. 61

■

“Разделение устройства LOM и консоли в последовательном порте A/LOM” на

стр. 63

■

“Просмотр сообщений о событиях, передаваемых устройством LOM в syslogd” на

стр. 65

■

“Список команд оболочки LOM” на стр. 66

Примечание - Информация о конфигурировании драйвера устройства LOM -

см. Приложение B.

Введение в программу Lights-Out

Management

Команды LOM (Lights-Out Management) обеспечивают удаленное управление

сервером, который может быть установлен в помещении, не обслуживаемом

оператором. Команды LOM можно также использовать для оперативного выполнения

задач управления с локально подсоединенного терминала.

Команды LOM позволяют осуществить:

■ включение сервера или перевод его в режим ожидания;

■ контроль температуры сервера, условий энергопитания, состояния вентиляторов,

внутренних шин питания, светодиодного индикатора ошибки и устройств

сигнализации, даже когда сервер находится в режиме ожидания;

■ включение светодиодного индикатора ошибки;

■ конфигурирование сервера для автоматического перезапуска после блокировки.

Эти функции LOM выполняются устройством LOM, которое в сервере Sun Fire V100

находится на системной плате. Если на сервер подано питание (при этом сервер может

быть не включен), на экран терминала выводится приглашение lom>. Это обусловлено

тем, что устройство LOM использует резервное питание и работает также и тогда,

когда сервер находится в режиме ожидания.

Предусмотрено два способа передачи запросов и команд в устройство LOM. Вы

можете:

■ вводить команды LOM в командной строке lom>; (Этот способ рассматривается в

данной главе.)

■ вводить специальные команды LOM операционной среды Solaris в командной

строке консоли. (Этот способ рассматривается в Гл. 6.)

Использование команд LOM

Для того, чтобы использовать функции LOM удаленно или локально, необходимо

установить терминальное соединение с последовательным портом A/LOM сервера.

Соответствующая информация приведена в разделе “Установление связи сервера с

консолью” на стр. 22.

Если на сервер подано питание (при этом сервер может быть не включен), а к порту A/

LOM подсоединен терминал, на экран терминала выводится приглашение lom>.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

После включения сервера в рабочий режим это приглашение изменяется на

приглашение консоли Solaris. Информация о том, как вернуться к приглашению lom>

приведена в разделе “Переход в режим командной строки lom>” на стр. 48.

Включение и сброс сервера из командной

строки LOM

Примечание - Когда сервер Sun Fire V100 подключен к источнику питания, он может

находиться либо в рабочем режиме, либо в режиме ожидания. Для полного

обесточивания сервера нужно отсоединить от него кабели питания или разомкнуть все

внешние выключатели. Рассматриваемые в данной главе способы включения и

выключения сервера с помощью команд, введенных в командной строке lom>,

позволяют включить сервер в рабочий режим и перевести его в режим ожидания.

Команда poweroff не вызывает полного обесточивания сервера.

Примечание - Все команды, связанные с включением и выключением, а также с

изменением режима начальной загрузки сервера, разрешено выполнять назначенным

пользователям, обладающим правами доступа уровня r. Если пользователи устройства

LOM не назначены, по умолчанию вы имеете права доступа уровня r. При назначении

одного или нескольких пользователей необходимо в явной форме предоставить им

права доступа уровня r на выполнение этих команд. Дополнительная информация о

полномочиях назначенных пользователей содержится в разделе “Установка

полномочий LOM для назначенных пользователей” на стр. 56.

▼ Включение сервера или перевод его в режим

ожидания

● Для включения сервера введите:

lom> poweron

● Для переключения сервера в режим ожидания введите:

lom> poweroff

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

▼ Переход в режим командной строки lom>

● Для вызова приглашения lom> введите следующую строку сброса

(escape-последовательность) устройства LOM:

# #.

После ввода escape-последовательности устройство LOM берет на себя управление

последовательным портом A/LOM, и на экране терминала появляется приглашение

lom>. Escape-последовательность LOM может быть введена в любое время.

Примечание - Если ввести с консоли первый символ escape-последовательности

LOM (по умолчанию это #), символ появится на экране через одну секунду. В течение

этого времени сервер ожидает ввода точки (.). Если ввести точку, появится

приглашение lom>. Если точка не введена, на экране появится символ #.

Указания о том, как изменить первый символ в escape-последовательности LOM,

приводятся в разделе “Изменение первого символа escape-последовательности LOM,

используемой для возврата в командную строку lom> (lom

-X)” на стр. 82.

▼ Выход из режима командной строки lom>

● Для перехода из режима командной строки lom> к приглашению консоли Solaris

введите:

lom> console

Примечание - Если последовательный порт A/LOM выделен для устройства LOM

(т.е. он не используется совместно устройством LOM и консолью), эта команда будет

проигнорирована. Сведения о том, как выделить последовательный порт A/LOM для

устройства LOM, приводятся в разделе “Разделение устройства LOM и консоли в

последовательном порте A/LOM” на стр. 63.

Примечание - Если в системе назначены пользователи устройства LOM, для

выполнения команды console они должны обладать правами доступа уровня c. При

отсутствии таких прав доступа команда не выполняется. Дополнительные сведения о

предоставлении пользователям прав доступа содержатся в разделе “Установка

полномочий LOM для назначенных пользователей” на стр. 56.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

▼ Сброс сервера

● Для сброса сервера введите:

lom> reset

● Для выполнения ограниченного сброса (только процессора) введите:

lom> reset -x

Значение ключа -x эквивалентно сбросу сервера, инициированному извне (XIR). Для

выполнения этой команды необходимо иметь права доступа уровня r. (Информация об

уровнях полномочий пользователей приведена в разделе “Установка полномочий LOM

для назначенных пользователей” на стр. 56.) Ключ -x переключает сервер в режим

OpenBoot^TM PROM, что приводит к появлению на экране приглашения ok. Эту

функцию можно использовать при отладке драйвера или ядра, т.к. большая часть

содержимого памяти и регистров сервера сохраняется. При сбросе с ключом -x сервер

не возвращается автоматически в среду Solaris. Вместо этого после приглашения ok

необходимо произвести его перезагрузку.

▼ Вызов приглашения ok или kadb

Для того, чтобы вывести на экран приглашение ok или kadb, в командной строке

lom> введите:

lom> break

Примечание - Эта команда будет проигнорирована, если последовательный порт A/

LOM выделен для устройства LOM. Сведения о том, как выделить последовательный

порт A/LOM для устройства LOM, приводятся в разделе “Разделение устройства LOM

и консоли в последовательном порте A/LOM” на стр. 63. Для выполнения команды

break необходимо иметь полномочия пользователя LOM уровня c. Дополнительная

информация приведена в разделе “Установка полномочий LOM для назначенных

пользователей” на стр. 56.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

Управление режимом загрузки сервера

В оболочке LOM предусмотрена команда bootmode:

bootmode [-u][normal|forth|reset_nvram|diag|skip_diag]

Эта команда позволяет задать поведение сервера после сброса. Назначение команды

такое же, как у команды, выполняемой с клавиатуры Sun с использованием сочетаний

клавиш Stop. (Команда bootmode предусмотрена потому, что сочетания с клавишей

Stop не доступны в сервере Sun Fire V100: их нельзя применять с клавиатуры,

подключенной к серверу через последовательный порт.)

Для выполнения команды bootmode необходимо иметь права доступа уровня r.

Сведения о полномочиях пользователей приводятся в разделе “Установка полномочий

LOM для назначенных пользователей” на стр. 56.

Доступные режимы загрузки

Если применить команду bootmode без параметров, устройство LOM только

сообщает о текущем режиме загрузки. Доступные режимы загрузки приведены в

ТАБЛ. 5-1.

ТАБЛ. 5-1

Режимы загрузки

Режим

Описание

-u

Этот ключ не представляет какого-либо режима загрузки. Однако

если последовательный порт A/LOM был выделен для устройства

LOM, а затем требуется совместное использование порта консолью и

устройством LOM, можно воспользоваться ключом -u. Эта удобная

возможность эквивалентна процедуре совместного использования

последовательного порта A/LOM, описанной в разделе “Разделение

устройства LOM и консоли в последовательном порте A/LOM” на

стр. 63.

normal

В этом режиме сервер загружается с использованием установленных

параметров OpenBoot PROM. Для того, чтобы этот параметр вступил

в силу, необходимо выполнить сброс сервера после выполнения

команды bootmode из командной строки lom>.

forth

В этом режиме сервер не загружает операционную среду Solaris, а

цикл загрузки останавливается на приглашении ok. Эта команда

равносильна нажатию комбинации клавиш Stop-F на клавиатуре Sun.

Для того, чтобы этот параметр вступил в силу, необходимо выполнить

сброс сервера после выполнения команды bootmode forth из

командной строки lom>. (Сервер считывает новый параметр forth с

устройства LOM только при перезагрузке.)

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

ТАБЛ. 5-1

Режимы загрузки

Режим

Описание

reset_nvram

В этом режиме сервер восстанавливает значения по умолчанию для

всех параметров, сохраненных в энергонезависимой памяти. Эта

команда равносильна нажатию комбинации клавиш Stop-N на

клавиатуре Sun. Для того, чтобы этот параметр вступил в силу,

необходимо выполнить сброс сервера после выполнения команды

bootmode из командной строки lom>.

diag

В этом режиме сервер в процессе загрузки выполняет полную

самодиагностику. Эта команда равносильна нажатию комбинации

клавиш Stop-D на клавиатуре Sun. Для того, чтобы этот параметр

вступил в силу, необходимо выключить, а затем снова включить

сервер в течение 10 минут после выполнения команды bootmode из

командной строки lom>.

skip_diag

В этом режиме сервер пропускает диагностическую часть процесса

загрузки. Для того, чтобы этот параметр вступил в силу, необходимо

выключить, а затем снова включить сервер в течение 10 минут после

выполнения команды bootmode из командной строки lom>.

Контроль сервера из оболочки LOM

Данный раздел содержит описание команд, которые позволяют проверить состояние

сервера и компонентов, контролируемых устройством LOM.

Кроме того, приведены инструкции по просмотру журнала регистрации событий

устройства LOM.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

Просмотр журнала событий устройства LOM

Команда eventlog выводит на экран сведения о 10 последних событиях. Команда

loghistory может выводить сведения о нескольких сотнях событий. Полезно

заметить, что первое событие в списке произошло раньше всех и что каждое событие

имеет временную метку с указанием часов, минут (и, если это применимо, дней) с того

момента, как:

■ устройство LOM было отключено в последний раз (т.е. с тех пор, как сервер был

полностью обесточен, включая резервное питание) или

■ если сервер был перезагружен после полного отключения питания, временная метка

показывает количество дней, часов и минут со времени последней перезагрузки.

▼ Просмотр последних 10 событий в журнале

● Введите:

lom> show eventlog

▼ Просмотр всего журнала событий

● Введите:

lom> loghistory [pause x] [level y]

где x - число строк, которые выводятся на экран перед паузой, а y - уровень

значимости событий, которые требуется вывести на экран. По умолчанию команда

loghistory выводит все записи журнала без пауз.

Если указать уровень значимости событий, на экран будут выведены события

заданного и более высоких уровней. Например, если указать уровень 2, будут показаны

записи о событиях 2-го и 1-го уровней. Если указать уровень 3, будут показаны записи

о событиях 3-го, 2-го и 1-го уровней.

Если не указывать уровня, выводятся записи о событиях всех уровней.

Дополнительная информация об уровнях значимости содержится в разделе “Просмотр

сообщений о событиях, передаваемых устройством LOM в syslogd” на стр. 65.

Каждая запись в журнале содержит время события, хост-имя сервера, уникальный

идентификатор события и текстовый комментарий с описанием события.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Примечание - Журнал событий устройства LOM не подлежит сбросу и может

содержать несколько сотен событий. Регистрация событий начинается с момента

первой загрузки сервера. После заполнения буфера устройство LOM продолжает

запись событий с начала, при этом новые события замещают самые старые события.

▼ Просмотр n записей журнала, начиная с первой

● Введите:

lom> loghistory index +n [pause x] [level y]

где n - количество событий, начиная с первого события в текущем журнале, x - число

строк, которые выводятся на экран перед паузой, а y - уровень значимости событий,

которые требуется вывести на экран. По умолчанию команда loghistory выводит

записи журнала без пауз.

▼ Просмотр n записей журнала, начиная с

последней

● Введите:

lom> loghistory index -n [pause x] [level y]

где n - количество событий, начиная с последнего события в текущем журнале, x -

число строк, которые выводятся на экран перед паузой, а y - уровень значимости

событий, которые требуется вывести на экран. По умолчанию команда loghistory

выводит записи журнала без пауз.

● Для просмотра последних пяти событий введите:

lom> loghistory index -5

+0h39m34s Alarm 1 ON

+0h39m40s Alarm 3 ON

+0h39m54s Alarm 3 OFF

+0h40m0s Alarm 1 OFF

+0h40m58s Fault LED ON

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

Проверка устранения отказа

После возникновения отказа в одном из контролируемых компонентов устройство

LOM прекращает контроль этого компонента. Однако проверка состояния компонента

может потребоваться, например, после попытки устранения неисправности.

▼ Проверка состояния компонента

● Введите:

lom> check

По этой команде устройство LOM обновит данные о состоянии всех контролируемых

компонентов.

Установка полномочий LOM для

назначенных пользователей

Вы можете назначить до четырех пользователей устройства LOM на сервере Sun Fire

V100. По умолчанию пользователи не назначены, поэтому запрос на регистрацию в

системе не появляется на экране при вводе escape-последовательности LOM.

Если назначить одного или нескольких пользователей, при вводе

escape-последовательности LOM для вызова приглашения lom> на экране появляется

запрос на ввод имени пользователя и пароля. Таким образом, одним из назначенных

пользователей должны быть вы сами.

Права, предоставляемые пользователям LOM

Для назначенных пользователей предусмотрено четыре уровня полномочий. При

создании нового пользователя он не получает никаких прав доступа до тех пор, пока не

будет выполнена команда userperm. После назначения прав доступа (с помощью

команды lom> userperm) пользователи обладают только этими назначенными

правами.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Этими четырьмя уровнями полномочий являются:

■ Доступ к консоли (уровень c)

Назначенному пользователю разрешен доступ к системной консоли из командной

строки lom> (если последовательный порт A/LOM используется совместно

программой LOM и консолью). Этот уровень прав доступа также необходим для

выполнения команды break.

■ Доступ к управлению пользователями (уровень u)

Назначенному пользователю разрешено добавлять и удалять пользователей, а также

изменять предоставленные им права доступа.

■ Административный доступ (уровень a)

Назначенному пользователю разрешено изменять переменные конфигурации

устройства LOM (см. раздел “Введение в программу Lights-Out Management” на

стр. 46).

■ Доступ к сбросу сервера (уровень r)

Назначенному пользователю разрешено выполнять сброс сервера, а также включать

и выключать сервер через устройство LOM.

Информация о предоставлении прав доступа назначенным пользователям приведена в

разделе “Указание прав доступа для назначенного пользователя” на стр. 59.

▼ Создание учетной записи пользователя LOM

● Введите:

lom> useradd username

где username - имя пользователя длиной не более восьми символов должно начинаться

с буквы и содержать не менее одной строчной буквы. В имени пользователя

допускаются следующие символы:

■ буквы или цифры;

■ точка (.);

■ знак подчеркивания (_);

■ дефис (-).

Примечание - Для добавления пользователя необходимо обладать правами доступа к

управлению пользователями (уровень u) (см. раздел “Права, предоставляемые

пользователям LOM” на стр. 56). Если пользователи не назначены, по умолчанию вы

имеете права доступа уровня a и всех остальных уровней.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

▼ Назначение пароля для учетной записи

пользователя LOM

● Введите:

lom> userpassword username

где username - имя существующей учетной записи пользователя LOM.

Примечание - Для назначения пароля пользователя необходимо обладать правами

доступа к управлению пользователями (уровень u) (см. раздел “Права,

предоставляемые пользователям LOM” на стр. 56).

▼ Просмотр данных учетной записи пользователя

LOM

● Введите:

lom> usershow

Эта команда выводит на дисплей сведения обо всех пользователях.

Примечание - Для просмотра данных учетной записи пользователя LOM необходимо

обладать правами доступа к управлению пользователями (уровень u) (см. раздел

“Права, предоставляемые пользователям LOM” на стр. 56).

▼ Изменение своего пароля

1. Для изменения пароля учетной записи, использованной для регистрации в

системе, введите:

lom> password

2. В ответ на запрос введите текущий пароль.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

3. В ответ на запрос введите новый пароль.

4. Для подтверждения введите новый пароль еще раз.

▼ Удаление учетной записи пользователя LOM

● Введите:

lom> userdel username

где username - имя существующей учетной записи пользователя LOM.

Примечание - Для удаления учетной записи необходимо обладать правами доступа к

управлению пользователями (уровень u) (см. раздел “Права, предоставляемые

пользователям LOM” на стр. 56).

Если удалить всех пользователей, при переходе в режим командной строки lom>

запрос на ввод имени пользователя и пароля не отображается.

По умолчанию каждому из назначенных пользователей предоставляются все четыре

уровня полномочий. Для ограничения прав доступа назначенных пользователей

укажите один или несколько уровней полномочий.

▼ Указание прав доступа для назначенного

пользователя

● Введите:

lom> userperm username [c][u][a][r][-]

Возможны варианты:

■ Указаны все четыре параметра (например, userperm cuar)

Назначенному пользователю предоставляются все четыре уровня прав доступа.

■ Указан один, два или три параметра

Назначенному пользователю предоставляются только указанные уровни прав

доступа.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

Назначение параметров:

■ c

Доступ к консоли. Позволяет назначенному пользователю переходить из командной

строки lom> в командную строку Solaris (если последовательный порт A/LOM

используется совместно устройством LOM и консолью).

■ u

Доступ к управлению пользователями. Назначенному пользователю разрешено

добавлять и удалять пользователей, а также изменять предоставленные им права

доступа с помощью команды userperm.

■ a

Административный доступ. Назначенному пользователю разрешено изменять

переменные конфигурации устройства LOM (см. раздел “Задание конфигурируемых

переменных устройства LOM” на стр. 61).

■ r

Доступ к сбросу сервера. Назначенному пользователю разрешено выполнять сброс

сервера, а также включать и выключать сервер через устройство LOM.

■

Данный параметр указывает, что пользователю не предоставлено никаких прав

доступа.

▼ Выход из сеанса назначенного пользователя LOM

● Введите:

lom> logout

После выполнения этой команды на экран выводится запрос LOM на регистрацию в

системе.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Задание конфигурируемых переменных

устройства LOM

Примечание - Для выполнения команд, рассматриваемых в этом разделе,

назначенный пользователь должен обладать правами доступа уровня a.

Дополнительная информация приведена в разделе “Установка полномочий LOM для

назначенных пользователей” на стр. 56.

▼ Включение и выключение светодиодного

индикатора ошибки

● Для включения светодиодного индикатора с помощью переменной faulton

введите:

lom> faulton

● Для выключения светодиодного индикатора с помощью переменной faultoff

введите:

lom> faultoff

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

▼ Установка сигнального флажка

● Для установки сигнального флажка введите:

lom> alarmon n

где n - номер сигнального флажка, который требуется установить: 1, 2 или 3.

● Для сброса сигнального флажка введите:

lom> alarmoff n

где n - номер сигнального флажка, который требуется сбросить: 1, 2 или 3.

Сигналы 1, 2 и 3 являются программными флажками. Они не связаны с конкретными

условиями, а могут устанавливаться какими-либо процессами либо из командной

строки. Дополнительная информация приведена в разделе “Включение и отключение

сигнализации (lom

-A)” на стр. 81.

▼ Запрет передачи сообщений о событиях LOM в

последовательный порт A/LOM

● Для разрешения передачи сообщений о событиях введите:

lom> event-reporting on

Примечание - Эта команда эквивалентна команде lom

-E on оболочки

Solaris. Дополнительная информация приведена в разделе “Просмотр журнала

событий (lom

-e)” на стр. 77.

● Для запрета передачи сообщений о событиях введите:

lom> event-reporting off

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Примечание - Эта команда эквивалентна команде lom

-E off оболочки Solaris.

Дополнительная информация приведена в разделе “Запрет передачи сообщений о

событиях LOM в последовательный порт A/LOM (lom

-E off)” на стр. 83.

Разделение устройства LOM и консоли в

последовательном порте A/LOM

По умолчанию устройство LOM использует последовательный порт A/LOM совместно

с консолью; если устройству LOM требуется передать сообщение о событии, оно

захватывает управление последовательным портом A/LOM, прерывая все выполняемые

с консоли операции. Для обеспечения бесперебойной работы консоли следует либо

отключить функцию передачи сообщений (см. Гл. 6), либо закрепить последовательный

порт A/LOM за устройством LOM, а для подключения консоли использовать

последовательный порт B. Дополнительная информация приведена в следующем

разделе “Выделение последовательного порта A/LOM для устройства LOM” на стр. 64.

Выделение порта A/LOM для устройства LOM и использование последовательного

порта B для подключения консоли имеет следующие преимущества:

■ Возможность включения или сброса сервера (из командной строки lom> через порт

A/LOM) сохраняется в том случае, когда по какой-либо причине нарушается доступ

к ОС Solaris через порт консоли (B).

■ Все события LOM регистрируются пассивно на терминале, подсоединенном к

выделенному для него порту LOM (A/LOM). Однако следует отметить, что при

выделении последовательного порта A/LOM для устройства LOM нельзя

использовать команду console для выхода из оболочки LOM. Вместо этого для

доступа к Solaris нужно установить соединение с сервером через последовательный

порт B.

■ Пользователь, обладающий правом доступа к консоли, не может использовать

escape-последовательность LOM для перехода из ОС Solaris в оболочку LOM. Если

последовательный порт B выделен для консоли, пользователи не смогут вызывать

оболочку LOM, т. е. не смогут опрашивать или изменять конфигурацию устройства

LOM.

■ Передача двоичных данных. Для передачи любых данных, за исключением

ASCII-последовательностей, необходимо использовать последовательный порт B.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

▼ Выделение последовательного порта A/LOM для

устройства LOM

1. Подключите консоль к последовательному порту A/LOM и к последовательному

порту B.

2. В командной строке Solaris введите:

# eeprom input-device=ttyb

# eeprom output-device=ttyb

# reboot

Теперь портом консоли является последовательный порт B (ttyb). Последовательный

порт A/LOM остается под управлением устройства LOM.

▼ Совместное использование последовательного

порта A/LOM устройством LOM и консолью

Примечание - По умолчанию последовательный порт A/LOM используется

совместно устройством LOM и консолью. Поэтому указания данного раздела относятся

только к случаю, когда сервер был сконфигурирован согласно указаниям предыдущего

раздела (“Выделение последовательного порта A/LOM для устройства LOM” на

стр. 64), а затем потребовалось восстановить совместное использование

последовательного порта A/LOM устройством LOM и консолью.

1. Подключите консоль к последовательному порту A/LOM и к последовательному

порту B.

2. В командной строке Solaris введите:

# eeprom input-device=ttya

# eeprom output-device=ttya

# reboot

Теперь последовательный порт A/LOM (ttya) используется совместно устройством

LOM и консолью.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Просмотр сообщений о событиях,

передаваемых устройством LOM в

syslogd

Устройство LOM контролирует состояние вентиляторов, шин питания, температуру и

подачу питания даже тогда, когда сервер отключен (для работы устройства LOM

используется резервное питание). При обнаружении отказа включается индикатор

ошибки на передней и задней панелях сервера, а в журнале событий, который

находится в памяти устройства LOM, сохраняется соответствующая запись. Когда

работает ОС Solaris, устройство LOM также передает сообщения о событиях в

syslogd. Обработка этих сообщений определяется конфигурацией syslogd. Это

означает, что по умолчанию отчеты пересылаются на консоль, а также сохраняются в

файле:

/var/adm/messages

В этом файле сообщения получают метку, идентифицирующую их как сообщения lom

с указанием значимости события. Ниже уровни значимости событий перечислены в

порядке убывания:

Неустранимый отказ

Эти события могут вызвать выключение сервера. К таким событиям относятся:

■ отказ на шине питания;

■ превышение пороговой температуры.

Предупреждение

События, о которых выдается предупреждение, не вызывают отключения сервера, но

требуют немедленного вмешательства. К таким событиям могут относиться:

■ слишком медленное вращение вентиляторов;

■ включение светодиодного индикатора ошибки;

■ удаление платы системной конфигурации.

Информация

События этого уровня, как правило, связаны с сообщением о том, что возникшая

неполадка устранена. Например, после установки платы системной конфигурации

устройство LOM сгенерирует сообщение о ее восстановлении.

Событие пользовательского уровня

События пользовательского уровня связаны с деятельностью назначенных

пользователей, которым разрешен доступ к устройству LOM. Например, это может

быть сообщение о регистрации пользователя в системе или о выходе из нее.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

Список команд оболочки LOM

Команды, выполняемые из командной строки lom>, перечислены в ТАБЛ. 5-2.

ТАБЛ. 5-2

Команды LOM

Команда

Описание

alarmoff n

Сброс флажка n (где n =1, 2 или 3). Эти три сигнала являются

программными флажками. Они не связаны с конкретными условиями, а

могут устанавливаться какими-либо процессами.

alarmon n

Установка флажка n. См. описание команды alarmoff.

break

Возврат к приглашению ok.

bootmode

Определяет поведение сервера в ходе начальной загрузки.

check

Восстановление контроля всех отказов. После возникновения отказа в

одном из контролируемых компонентов устройство LOM прекращает

контроль этого компонента. Для проверки состояния компонента,

например, после попытки устранения неисправности, служит команда

check. Эта команда обновляет информацию о состоянии всех

контролируемых компонентов.

console

Переход из режима командной строки LOM к приглашению Solaris.

Передача консоли управления последовательным соединением.

environment

Отображение температуры сервера, состояния вентиляторов, блока

питания, систем контроля температуры, шин питания, автоматических

выключателей, сигнализации и индикатора ошибки.

faulton

Включение индикатора ошибки.

faultoff

Выключение индикатора ошибки

help

Отображение списка команд LOM.

loghistory

Отображение всех записей, сохраненных в журнале событий устройства

LOM.

logout

Отмена регистрации всех назначенных пользователей, входящих в

систему с паролем (все пользователи получают запрос LOM на

регистрацию в системе).

poweron

Включение сервера.

poweroff

Завершение работы сервера и переключение в режим ожидания.

reset

Сброс сервера.

show model

Отображение номера модели сервера.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

ТАБЛ. 5-2

Команды LOM (Продолжение)

Команда

Описание

show hostname Отображение имени сервера (эквивалентна команде ОС Solaris uname

-n).

show eventlog Отображение журнала событий устройства LOM. Журнал содержит

последние 10 событий, сохраненные в устройстве LOM. Последнее

событие находится в конце списка.

show escape

Отображение текущей escape-последовательности LOM.

show

Отображение всей информации, которая доступна с помощью команды

show.

useradd

Добавление пользователя в список пользователей, которым разрешен

доступ к устройству LOM.

userdel

Удаление пользователя из списка пользователей, которым разрешен

доступ к устройству LOM.

usershow

Отображение данных учетной записи назначенного пользователя LOM.

userpassword

Назначение или изменение пароля пользователя.

userperm

Установка уровня прав доступа для назначенного пользователя.

version

Отображение номера версии устройства LOM.

Глава 5

Управление сервером Sun Fire V100 из командной строки lom>

ГЛАВА

Управление сервером Sun Fire V100

из командной строки Solaris

Данная глава содержит описание специальных команд LOM, предназначенных для

контроля и управления сервером Sun Fire V100 в операционной среде Solaris 8. Глава

содержит следующие разделы:

■

“Контроль системы из командной строки Solaris” на стр. 70

■

“Конфигурирование автоматического перезапуска сервера” на стр. 78

■

“Прочие функции LOM, выполняемые из командной строки Solaris” на стр. 81

Примечание - Информация о конфигурировании драйвера устройства LOM -

см. Приложение A.

Контроль системы из командной строки

Solaris

Для использования функций Lights-Out Management (LOM) в удаленном или локальном

режиме требуется терминальное соединение с последовательным портом A/LOM

сервера (см. раздел “Установление связи сервера с консолью” на стр. 22).

Предусмотрено два способа опроса и передачи команд в устройство LOM:

■ Ввод команд LOM в командной строке lom>. Подробная информация приведена

в Гл. 5.

■ Ввод специальных команд LOM операционной среды Solaris в командной строке

Solaris. Эти команды рассматриваются в данной главе.

Все команды Solaris, перечисленные в данном разделе, можно вводить после основного

приглашения Solaris #. Они вызывают утилиту под названием /usr/sbin/lom.

В примерах, приведенных в данном разделе, командные строки сопровождаются (там,

где это уместно) типичными ответами системы.

Утилите LOM посвящен также ряд страниц в электронном руководстве.

▼ Просмотр электронной документации LOM

● Для просмотра страниц руководства по утилите LOM введите:

# man lom

▼ Проверка блока питания (lom

-p)

● Для проверки входных и выходных линий блока питания введите:

# lom -p

PSU:

1 OK

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

▼ Проверка состояния вентилятора (lom

-f)

● Введите:

# lom -f

Fans:

1 OK speed 99%

Проверка напряжений на шине питания и

состояния внутренних автоматических

выключателей (lom

-v)

Шины питания - это внутренние линии подачи питания сервера Sun Fire V100. Если

какая-либо из них имеет состояние faulty (неисправность), обратитесь к местному

коммерческому представителю Sun. Это указывает на отказ системной платы или

блока питания.

Ключ -v также показывает состояние внутренних автоматических выключателей

сервера. При срабатывании выключателя ему присваивается состояние faulty

(неисправность). В системе предусмотрено три выключателя: по одному для каждого

из портов USB и один для считывающего устройства системной конфигурационной

платы.

При срабатывании автоматических выключателей портов USB отсоедините устройство

от соответствующего порта, после чего выключатель автоматически вернется в рабочее

состояние.

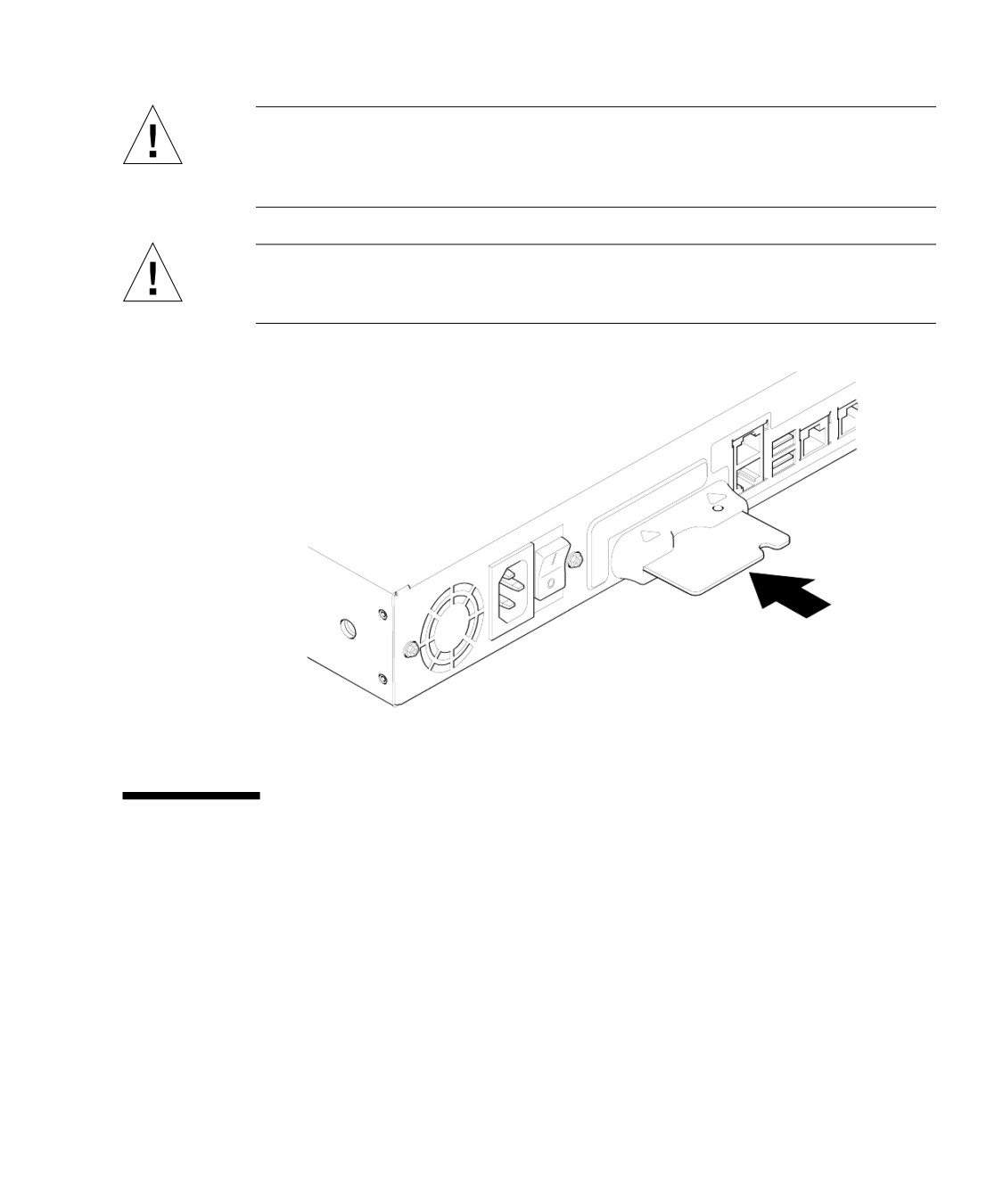

Срабатывание автоматического выключателя системной конфигурационной платы

указывает на то, что системная конфигурационная плата неправильно установлена или

неисправна. Для проверки установите заведомо исправную плату.

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

▼ Проверка состояния шин питания и

автоматических выключателей

● Введите:

# lom -v

Supply voltages:

1 5V status=ok

3V3 status=ok

+12V status=ok

-12V status=ok

5 VDD-CORE status=ok

System status flags (circuit breakers):

USB0 status=ok

USB1 status=ok

▼ Проверка внутренней температуры

● Введите:

# lom -t

System Temperature Sensors:

1 enclosure 25 degC : warning 67 degC : shutdown 72 degC

System Over-temperature Sensors:

1 cpu status=ok

Эта команда позволяет проверить температуру внутри сервера, а также пороговые

значения температуры, при которых выдается предупреждение и осуществляется

выключение сервера.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

▼ Проверка состояния индикатора ошибки и

сигнализации

● Введите:

# lom -l

LOMlite alarm states:

Alarm1=off

Alarm2=off

Alarm3=off

Fault LED=on

Сигналы 1, 2 и 3 являются программными флажками. Они не связаны с конкретными

условиями, а могут устанавливаться какими-либо процессами либо из командной

строки. Дополнительная информация приведена в разделе “Включение и отключение

сигнализации (lom

-A)” на стр. 81.

▼ Изменение конфигурации системы

автоматического перезапуска сервера (lom

-w)

Подробные сведения об активации и использовании системы автоматического

перезапуска сервера (ASR) приведены в разделе “Конфигурирование функции LOM

ASR” на стр. 78.

● Для просмотра текущей конфигурации системы автоматического перезапуска

сервера введите:

# lom -w

LOMlite watchdog (ASR) settings:

Watchdog=on

Hardware reset=off

Timeout=40 s

Система автоматического перезапуска сервера, встроенная в устройство LOM, по

умолчанию активируется при загрузке ОС Solaris. Если эта система не получает

сигнала в течение 40000 миллисекунд (значение по умолчанию), она включает

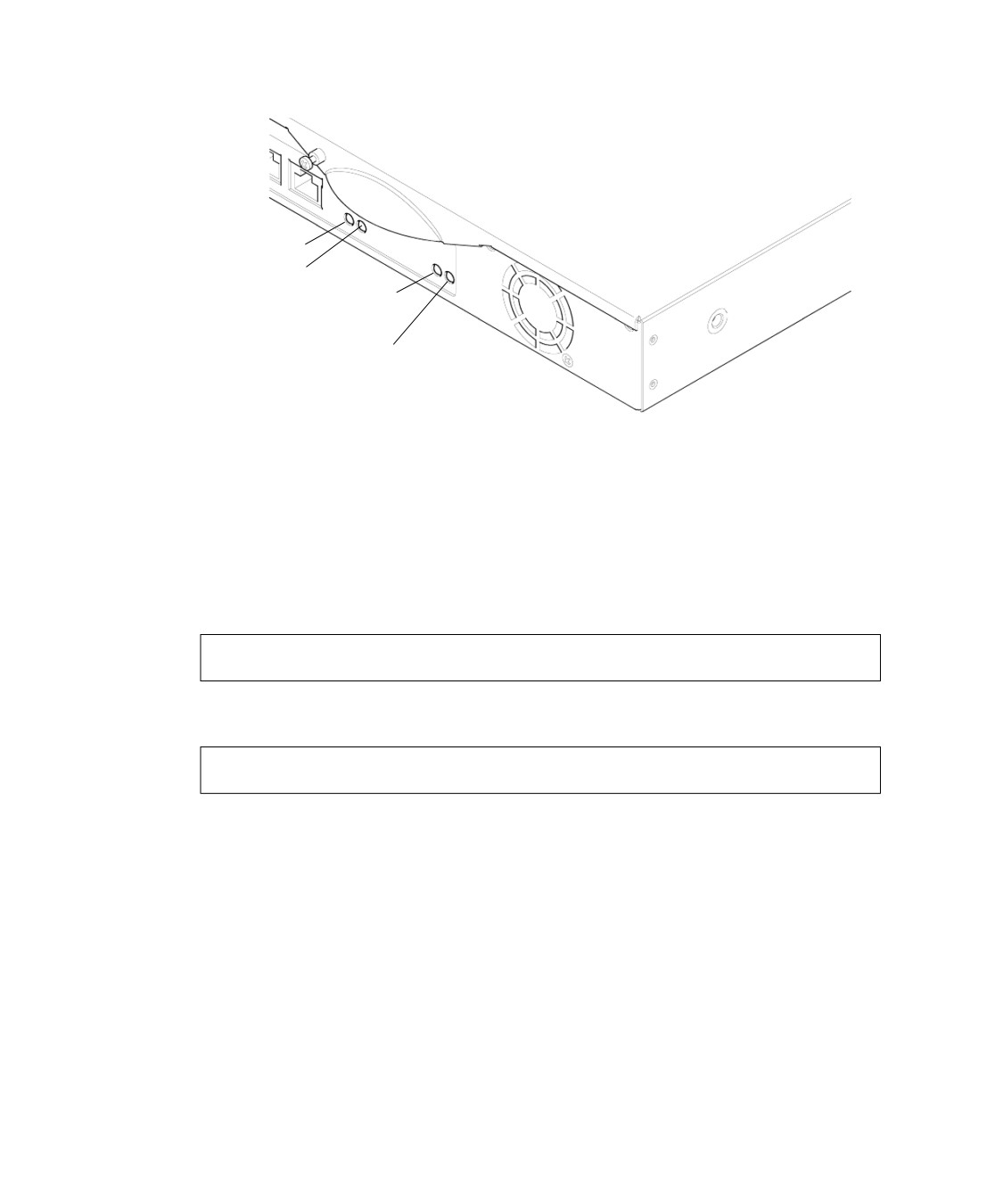

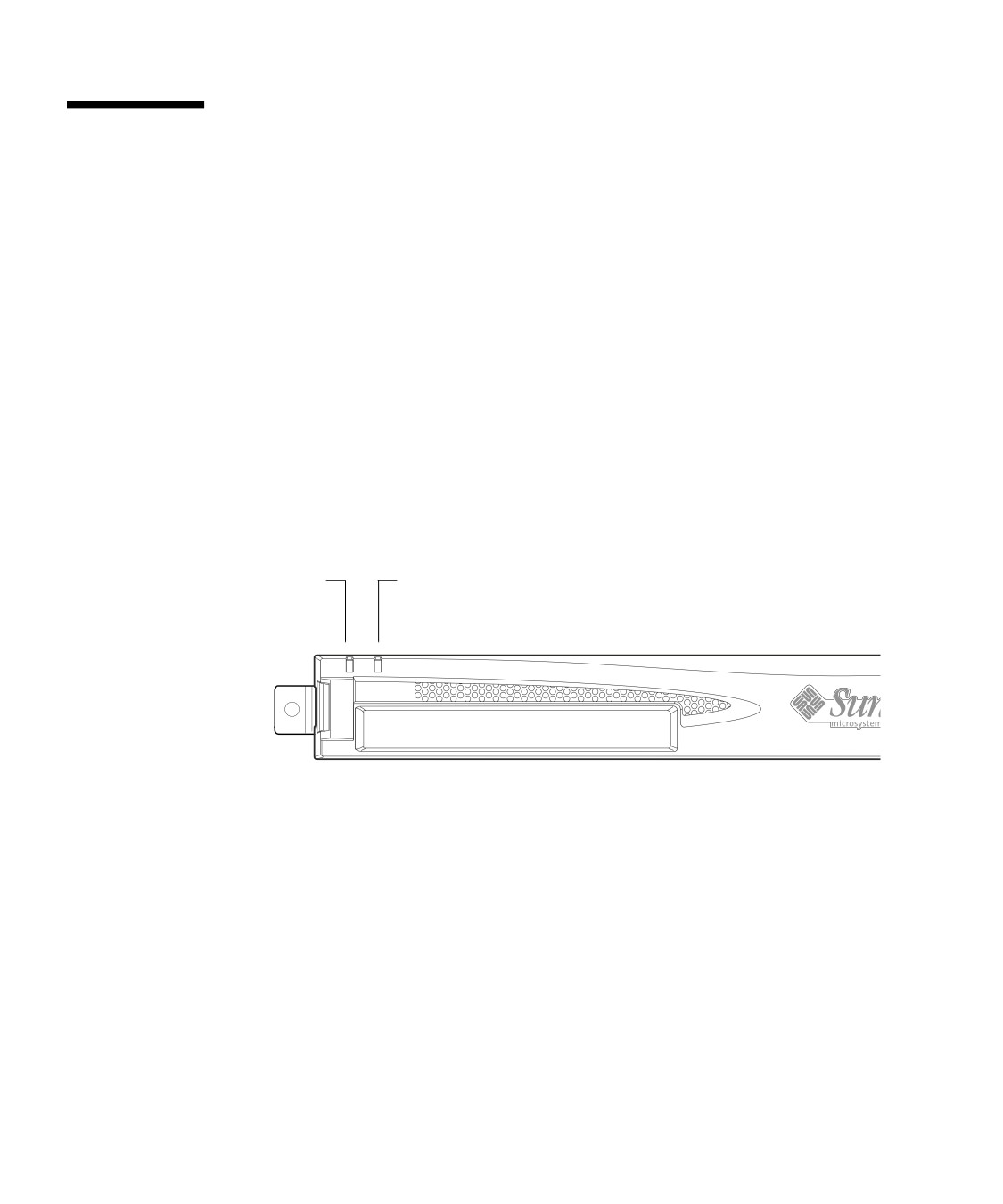

индикатор ошибки на передней и задней панелях сервера, генерирует сообщение о

событии LOM, а также (при соответствующей настройке) инициирует автоматический

перезапуск сервера. Однако при активации системы во время загрузки ОС Solaris

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

функция Hardware reset (аппаратный сброс) не включается. Это означает, что по

умолчанию устройство LOM не перезапускает сервер после блокировки

автоматически.

● Для настройки устройства LOM на выполнение автоматического перезапуска

сервера (ASR) после блокировки необходимо активировать как функцию

Watchdog, так и функцию Hardware reset.

Дополнительная информация приведена в разделе “Конфигурирование

автоматического перезапуска сервера” на стр. 78.

▼ Просмотр конфигурации устройства LOM

● Для просмотра значений всех конфигурируемых переменных устройства LOM

введите:

# lom -c

LOMlite configuration settings:

serial escape character=#

serial event reporting=default

Event reporting level=fatal, warning & information

Serial security=enabled

Disable watchdog on break=disabled

Automatic return to console=disabled

alarm3 mode=watchdog

firmware version=3.0

firmware checksum=2983

product revision=0.0

product ID=Sun Fire 100

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

▼ Просмотр всех данных о состоянии, сохраненных

в устройстве LOM, и данных о конфигурации

устройства LOM

● Введите:

# lom -a

Ниже приведен пример ответа системы на эту команду.

ПРИМЕР 6-1

Возможный ответ на команду lom

-a

PSUs:

1 OK

Fans:

PSUs:

1 OK speed 68%

LOMlite configuration settings:

serial escape character=#

serial event reporting=default

Event reporting level=fatal, warning & information

Serial security=enabled

Disable watchdog on break=enabled

Automatic return to console=disabled

alarm3 mode=user controlled

firmware version=3.9

firmware checksum=2262

product revision=0.1

product ID=Sun Fire 100

LOMlite Event Log:

+12d+18h28m30s fault led state - ON

+12d+18h28m34s fault led state - OFF

+12d+18h28m43s fault led state - ON

+12d+18h28m45s fault led state - OFF

+12d+18h28m46s fault led state - ON

+12d+18h28m47s fault led state - OFF

+12d+18h28m48s fault led state - ON

+12d+18h28m49s fault led state - OFF

4/11/2001 15:23:33 GMT LOM time reference

4/25/2001 15:30:13 GMT LOM time reference

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

▼ Просмотр журнала событий (lom

-e)

● Для просмотра журнала событий введите:

# lom -e n,[x]

где n - количество записей (не более 128), которые требуется просмотреть, а x -

уровень значимости событий. Предусмотрено четыре уровня значимости событий:

1. Неустранимые отказы

2. Предупреждения

3. Информация

4. События, связанные с пользователем

Если указан какой-либо уровень, на экране отображаются события этого и более

высоких уровней. Например, если указать уровень 2, будут показаны записи о

событиях 2-го и 1-го уровней. Если указать уровень 3, будут показаны записи о

событиях 3-го, 2-го и 1-го уровней.

Если не указывать уровня, выводятся записи о событиях уровней 3, 2 и 1.

РИС. 6-1 содержит пример отображения журнала событий. Полезно заметить, что

первое событие в списке произошло раньше всех и что каждое событие имеет

временную метку с указанием дней, часов, минут с момента последней загрузки

системы.

# lom -e 10

LOMlite Event Log:

+0h0m21s host reset

9/15/2000 17:35:28 GMT LOM time reference

+0h3m20s fault led state - ON

+0h3m24s fault led state - OFF

+0h39m34s Alarm 1 ON

+0h39m40s Alarm 3 ON

+0h39m54s Alarm 3 OFF

+0h40m0s Alarm 1 OFF

+0h48m52s fault led state - OFF

+0h49m39s Fan 1 FATAL FAULT: failed

+0h50m58s fault led state - ON

# lom -e 10

РИС. 6-1

Пример журнала событий устройства LOM (самое раннее событие выводится

первым)

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

Конфигурирование автоматического

перезапуска сервера

Устройство LOM можно сконфигурировать для автоматического перезапуска сервера

после блокировки сервера (функция ASR). В устройстве LOM предусмотрен процесс

автоматического перезапуска сервера, который по умолчанию должен получать сигнал

каждые 10000 миллисекунд. Если сигнал не поступает в течение 40000 миллисекунд

(значение по умолчанию), устройство LOM включает светодиодные индикаторы

ошибки на передней и задней панелях и генерирует сообщение о событии LOM.

Однако автоматический перезапуск системы выполняется только в случае

соответствующей настройки конфигурации.

▼ Конфигурирование функции LOM ASR

● Добавьте ключ -R в строку команды priocntl в файле сценария /etc/rc2.d/

S25lom.

Сценарий, используемый процессом автоматического перезапуска сервера:

# priocntl -e -c RT lom -W on,40000,10000 -R on

После этого устройство LOM будет осуществлять перезапуск сервера по истечении

времени ожидания сигнала.

Эту функцию можно включать и отключать из командной строки Solaris.

Дополнительная информация приведена в разделе “Активизация функции Hardware

Reset (аппаратный сброс) из сценария или командой (lom

-R on)” на стр. 80.

После добавления ключа -R on в файл /etc/rc2.d/S25lom функция аппаратного

сброса Hardware Reset будет активизироваться при запуске системы.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Активация процесса автоматического перезапуска

сервера устройства LOM с помощью собственного

сценария или команды (lom

-W on)

Примечание - В обычных ситуациях не требуется. Инструкции по

конфигурированию устройства LOM для автоматического перезапуска сервера после

блокировки приведены в разделе “Конфигурирование функции LOM ASR” на стр. 78.

Ключ lom -W on можно использовать в командной строке или в другом файле

сценария только в том случае, если удален сценарий /etc/rc2.d/S25lom.

По умолчанию процесс автоматического перезапуска сервера активен, и в этом случае

команда lom

-W on не выполняется. Указанная команда исполняется, если файл

сценария /etc/rc2.d/S25lom удален или если процесс автоматического

перезапуска сервера отключен с помощью команды lom

-W off.

Команда priocntl по умолчанию имеет следующий вид:

priocntl -e -c RT lom -W on,40000,10000

Число 40000 в командной строке обозначает время ожидания в миллисекундах; можно

задать другое значение. Число 10000 указывает на длительность сигнала в

миллисекундах; можно задать другое значение.

Примечание - Не следует указывать время ожидания менее 5000 миллисекунд.

В противном случае возможны ложные срабатывания при отсутствии блокировки

сервера.

В случае превышения времени ожидания (т.е. если сигнал не получен в течение

установленного времени) устройство LOM включает светодиодные индикаторы

ошибки на передней и задней панелях и генерирует сообщение о событии LOM.

Однако автоматический перезапуск системы не выполняется. Для автоматического

перезапуска системы следует использовать ключ -R. Дополнительная информация

приведена в разделе “Активизация функции Hardware Reset (аппаратный сброс) из

сценария или командой (lom

-R on)” на стр. 80.

● Если процесс автоматического перезапуска сервера не запущен, для запуска этого

процесса введите или добавьте в файл сценария следующую последовательность:

# lom -W on,40000,10000

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

● Если того, чтобы устройство LOM выполняло автоматический перезапуск

сервера после блокировки, необходимо добавить ключ -R on в командную

последовательность:

# lom -W on,40000,10000 -R on

Примечание - Если ключи lom -W on и -R on не добавлены файл сценария, при

каждом перезапуске системы придется выполнять команду lom (для активизации

функции автоматического перезапуска сервера). В противном случае функции

автоматического перезапуска сервера не будет активизирована, и в случае блокировки

сервера он не будет перезагружен автоматически.

▼ Активизация функции Hardware Reset

(аппаратный сброс) из сценария или командой

(lom

-R on)

Для того, чтобы устройство LOM инициировало автоматический перезапуск сервера

(ASR) после блокировки, добавьте ключ -R on в команду, содержащуюся в файле

сценария

/etc/rc2.d/S25lom. Это сценарий, который активизирует процесс автоматического

перезапуска сервера. Подробная информация приведена в разделе “Конфигурирование

функции LOM ASR” на стр. 78.

Если по какой-либо причине файл сценария из комплекта системы (/etc/rc2.d/

S25lom) не используется, а процесс автоматического перезапуска сервера

активизирован из командной строки или с помощью другого файла сценария, можно

включить функцию Hardware reset (аппаратный сброс).

● Для включения функции Hardware reset введите в командной строке:

# lom -R on

● Для выключения функции Hardware reset введите в командной строке:

# lom -R off

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Прочие функции LOM, выполняемые из

командной строки Solaris

В данном разделе содержатся сведения о том, как:

■ включать и выключать аварийные сигналы, а также индикаторы ошибки с помощью

команды lom;

■ изменять первый символ в escape-последовательности lom;

■ отменять передачу сообщений LOM в последовательный порт A/LOM;

■ снимать защиту с драйвера устройства;

■ сделать интерфейс LOM обратно-совместимым;

■ обновлять микропрограммное обеспечение устройства LOM.

▼ Включение и отключение сигнализации (lom

-A)

С устройством LOM связано три сигнала. Они не привязаны к конкретным условиям, а

являются программными флажками и могут устанавливаться какими-либо процессами

либо из командной строки.

● Для включения сигнала введите в командной строке:

# lom -A on,n

где n - номер сигнального флажка, который требуется установить: 1, 2 или 3.

● Для выключения сигнала введите в командной строке:

# lom -A off,n

где n - номер сигнального флажка, который требуется сбросить: 1, 2 или 3.

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

▼ Включение и отключение индикатора ошибки

(lom

-F)

● Для включения светодиодного индикатора ошибки введите:

# lom -F on

● Для выключения светодиодного индикатора ошибки введите:

# lom -F off

▼ Изменение первого символа

escape-последовательности LOM, используемой

для возврата в командную строку lom> (lom

-X)

Последовательность символов #. (решетка, точка) позволяет перейти из командной

строки Solaris в командную строку lom>.

● Для изменения первого символа в escape-последовательности lom, используемой

по умолчанию, введите:

# lom -X x

где x - это алфавитно-цифровой символ, который будет использоваться вместо

символа #.

Примечание - Если ввести с консоли первый символ escape-последовательности

LOM (по умолчанию это #), символ появится на экране через одну секунду. В течение

этого времени система ожидает ввода точки (.). Если ввести точку, появится

приглашение lom>. Если точка не вводится, появляется символ #. При изменении

первого символа escape-последовательности LOM выберите символ, который не

применяется в командах консоли. В противном случае задержка между нажатием

клавиши и появлением символа на экране может затруднить работу с клавиатуры

консоли.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

▼ Запрет передачи сообщений о событиях LOM в

последовательный порт A/LOM (lom

-E off)

Сообщения о событиях, генерируемые устройством LOM, могут помешать передаче и

приему информации через последовательный порт A/LOM. По умолчанию

последовательный порт A/LOM совместно используется консолью и устройством

LOM. Устройство LOM прерывает работу консоли каждый раз, когда ему требуется

передать сообщение о событии. Для того, чтобы устройство LOM не прерывало обмен

данными между консолью и последовательным портом A/LOM, следует отменить

функцию передачи сообщений в последовательный порт.

● Для отмены передачи сообщений устройством LOM в последовательный порт A/

LOM введите:

# lom -E off

● Для повторного включения функции передачи сообщений введите:

# lom -E on

Информация о выделении последовательного порта A/LOM для устройства LOM и о

назначении последовательного порта B для консоли приведена в разделе “Выделение

последовательного порта A/LOM для устройства LOM” на стр. 64.

▼ Обеспечение обратной совместимости интерфейса

LOM (lom -B)

Для того, чтобы использовать в сервере Sun Fire V100 сценарии, написанные для

интерфейса LOMlite серверов Netra T1 100/105 или Netra t 1400/1405, можно добавить

системные файловые ссылки.

● Введите:

# lom -B

После этого можно использовать старые сценарии в новой системе.

Глава 6

Управление сервером Sun Fire V100 из командной строки Solaris

▼ Обновление микропрограммного обеспечения

LOM (lom -G default)

Для обновления микропрограммного обеспечения устройства LOM загрузите новый

микропрограммный пакет с Web-сервера SunSolve^SM (http://sunsolve.sun.com )

или получите этот пакет у местного коммерческого представителя Sun, затем введите

следующую команду:

# lom -G default

Примечание - Пакеты обновления микропрограммного обеспечения устройства LOM

выпускаются в форме программных модулей и сопровождаются подробными

инструкциями по установке.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Назначение светодиодных индикаторов на

передней и задней панелях

В сервере Sun Fire V100 предусмотрено два светодиодных индикатора на передней

панели (см. РИС. 7-1) и четыре светодиодных индикатора на задней панели (см.

РИС. 7-2). Индикаторы передней панели указывают только на подачу питания и

наличие ошибки. Индикаторы задней панели указывают на присутствие до двух

соединений Ethernet и дублируют показания передних индикаторов о подаче питания и

наличии ошибки.

Индикаторы передней панели

Индикаторы передней панели расположены в левой верхней части передней панели

сервера.

Индикатор

питания

ошибки

РИС. 7-1

Светодиодные индикаторы питания и ошибки на передней панели

■ Индикатор включения (зеленый)

Этот индикатор горит, когда сервер включен. Индикатор не горит, когда сервер

находится в режиме ожидания.

■ Индикатор ошибки (янтарный)

Когда индикатор ошибки горит постоянно, это означает наличие ошибки, не

относящейся к неустранимым сбоям, но требующей немедленного внимания. К

загоранию индикатора могут приводить, в частности, следующие причины:

■ Сервер работает в условиях недопустимо высокой внутренней температуры.

■ Недопустимо высокое напряжение на одной из выходных шин питания.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

■ Удалена плата системной конфигурации с серийным номером, MAC-адресом и

установками энергонезависимого ОЗУ сервера.

■ Превышено время ожидания системы автоматической перезагрузки сервера, что

указывает на блокировку сервера. Можно сконфигурировать сервер так, чтобы

после блокировки сервер автоматически перезагружался (см. Гл. 6).

Если индикатор ошибки мигает, произошел неустранимый сбой сервера. Мигание

индикатора может быть вызвано, в частности, следующими причинами:

■ Скорость вращения одного из внутренних вентиляторов сервера недопустимо

низкая.

■ Сервер работает в условиях недопустимо высокой внутренней температуры. По

умолчанию это вызывает отключение сервера. О настройке сервера во избежание

отключения в этих ситуациях см. Приложение B.

■ Недопустимо высокое напряжение на одной из выходных шин питания. По

умолчанию это вызывает отключение сервера. О настройке сервера во избежание

отключения в этих ситуациях см. Приложение B.

■ Недопустимо высокая температура процессора. Это вызывает отключение

сервера.

Индикаторы задней панели

Четыре индикатора на задней панели предназначены для отображения приведенной

ниже информации. Расположение индикаторов показано на РИС. 7-2.

■ Порт Ethernet 0

Загорается при установлении связи с dmfe0.

■ Порт Ethernet 1

Загорается при установлении связи с dmfe1.

■ Индикатор ошибки

Дублирует индикатор ошибки на передней панели.

■ Индикатор питания

Дублирует индикатор питания на передней панели.

Глава 7 Назначение светодиодных индикаторов

Ethernet 0

Ethernet 1

Индикатор

ошибки

Индикатор

питания

РИС. 7-2

Светодиодные индикаторы питания и ошибки на задней панели

▼ Включение и отключение индикатора ошибки

● Для включения светодиодного индикатора ошибки введите:

# lom -F on

● Для выключения светодиодного индикатора ошибки введите:

# lom -F off

Информация о включении и выключении светодиодных индикаторов ошибки из

командной строки LOM приведена в Гл. 6.

Дополнительная информация о командах lom, включенных в операционную среду

Solaris, приведена в Гл. 6.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

ГЛАВА

Удаление и замена компонентов

В данной главе содержатся указания по перенесению платы системной конфигурации с

одного сервера на другой и по установке заменяемых компонентов. Глава содержит

следующие разделы:

■

“Установка дополнительных компонентов или замена сервера” на стр. 92

■

“Замена платы системной конфигурации” на стр. 92

■

“Добавление и замена внутренних компонентов” на стр. 93

■

“Установка и удаление модулей памяти” на стр. 97

■

“Установка и демонтаж жесткого диска” на стр. 98

Установка дополнительных компонентов

или замена сервера

Перечень дополнительных компонентов к серверу Sun Fire V100 см. в разделе

“Дополнительные компоненты” на стр. 4. При возникновении неисправности в одном

из перечисленных ниже компонентов замените сервер целиком. Для этого обратитесь к

местному коммерческому представителю Sun.

■ Системная плата

■ Процессор

■ Блок питания

■ Вентилятор

■ Дисковод компакт-дисков

Сервер содержит плату памяти, называемую платой системной конфигурации. На этой

плате хранятся следующие данные:

■ Единственная копия энергонезависимого ОЗУ

■ Идентификатор ППЗУ

■ Идентификатор хоста

■ MAC-адрес

Замена платы системной конфигурации

Плата является заменяемой, т.е. можно перенести хост-идентификатор и

конфигурационные данные старого сервера на новый сервер, что позволяет быстро и

без затруднений осуществлять его замену.

▼ Перенос платы системной конфигурации с одного

сервера на другой

1. Обесточьте оба сервера Sun Fire V100.

2. Снимите фиксаторы с колечком, закрепляющие платы системной конфигурации

в обоих серверах, и демонтируйте платы.

3. Поставьте плату системной конфигурации со старого сервера на новый.

4. Установите на место фиксаторы в новом сервере.

5. Подключите питание к новой системе (см. Гл. 4).

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Предупреждение - Запрещается удалять плату системной конфигурации в процессе

загрузки сервера и при работающей ОС Solaris. Перед удалением или установкой

платы системной конфигурации обесточьте сервер или переключите его в режим

ожидания.

Предупреждение - К плате системной конфигурации не следует прикасаться без

необходимости перенести ее на другую систему. При переносе не прикасайтесь к

позолоченным выводам на нижней стороне платы.

РИС. 8-1

Гнездо для платы системной конфигурации

Добавление и замена внутренних

компонентов

Указания настоящего раздела предназначены только для квалифицированных

специалистов по техобслуживанию. Если необходимо заменить или добавить какой-то

компонент, обратитесь к местному коммерческому представителю Sun, который

поможет вам связаться с отделением Sun по обслуживанию предприятий в данном

регионе. Вы сможете оформить возврат изделия Sun для ремонта на условиях вашей

гарантии или заказать поставку компонентов для монтажа вашими собственными

специалистами по техобслуживанию.

Глава 8

Удаление и замена компонентов

Предупреждение - В системе имеются электронные схемы, чрезвычайно

чувствительные к статическому электричеству. Не прикасайтесь к металлическим

деталям. Помещайте изделие на антистатическую подкладку (см. РИС. 8-2).

Пользуйтесь антистатическим браслетом, входящим в комплект поставки сервера,

который следует прикрепить к металлическому основанию корпуса сервера, прежде

чем прикасаться к внутренним компонентам системы.

Предупреждение - Перед снятием крышки корпуса убедитесь в том, что сервер

обесточен и что от него отсоединены силовой кабель и все другие шнуры.

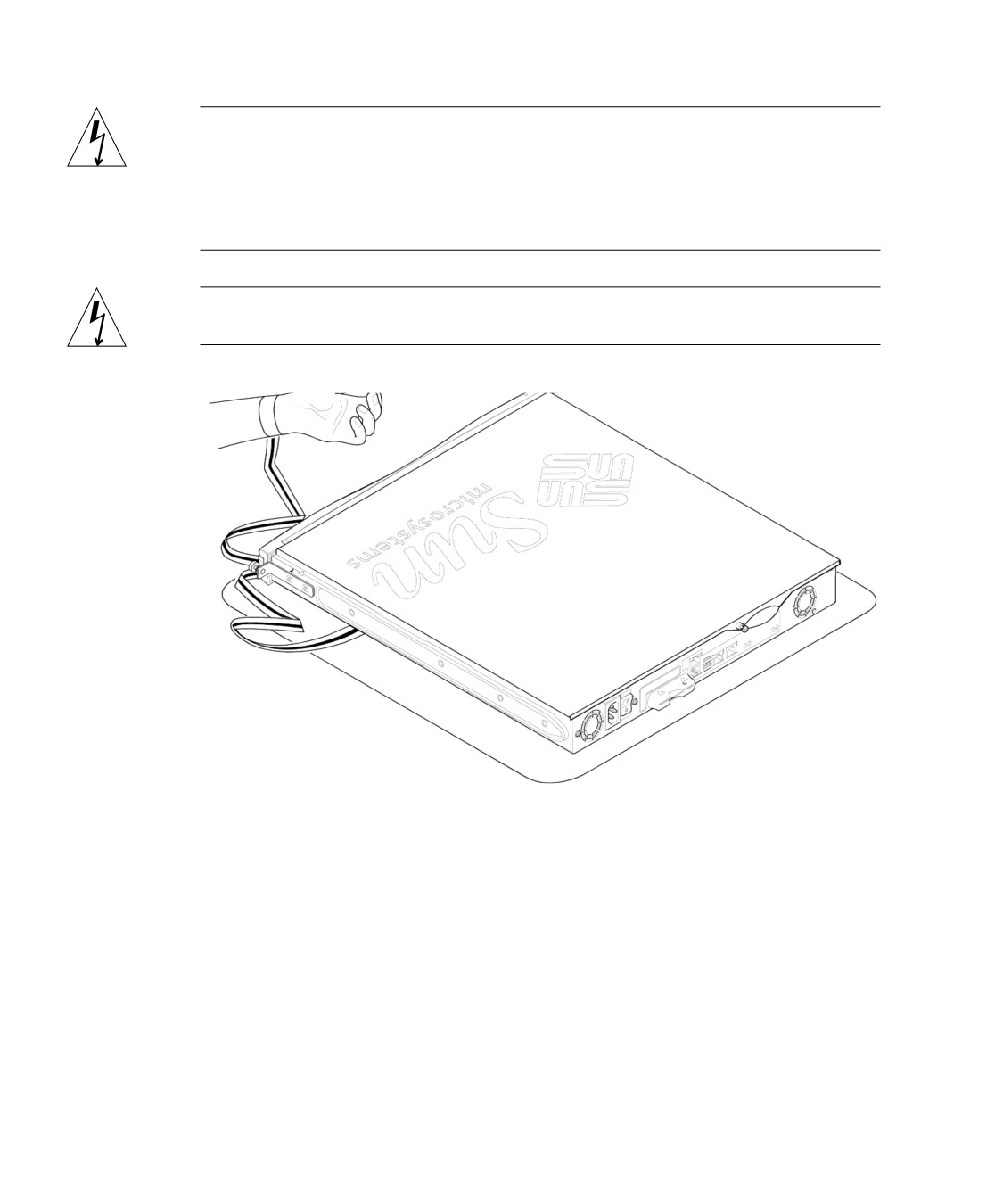

РИС. 8-2

Применение антистатического браслета, входящего в комплект поставки

▼ Замена компонентов сервера Sun Fire V100 в

процессе эксплуатации

Если система находится в процессе эксплуатации, а вам необходимо открыть корпус

для установки компонента, выполните следующие операции:

1. Закройте среду Solaris с консоли.

2. Нажмите и удерживайте выключатель питания в положении Standby (Режим

ожидания) не менее 4 секунд; сервер перейдет в режим ожидания.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

3. Отсоедините кабель питания.

4. Отсоедините все прочие кабели.

5. Если система установлена в стойку или шкаф, извлеките ее.

▼ Снятие верхней крышки

■ Если сервер Sun Fire V100 не находится в процессе эксплуатации, переходите к

шагу 1.

■ Если сервер находится в процессе эксплуатации, см. раздел “Замена компонентов

сервера Sun Fire V100 в процессе эксплуатации” на стр. 94.

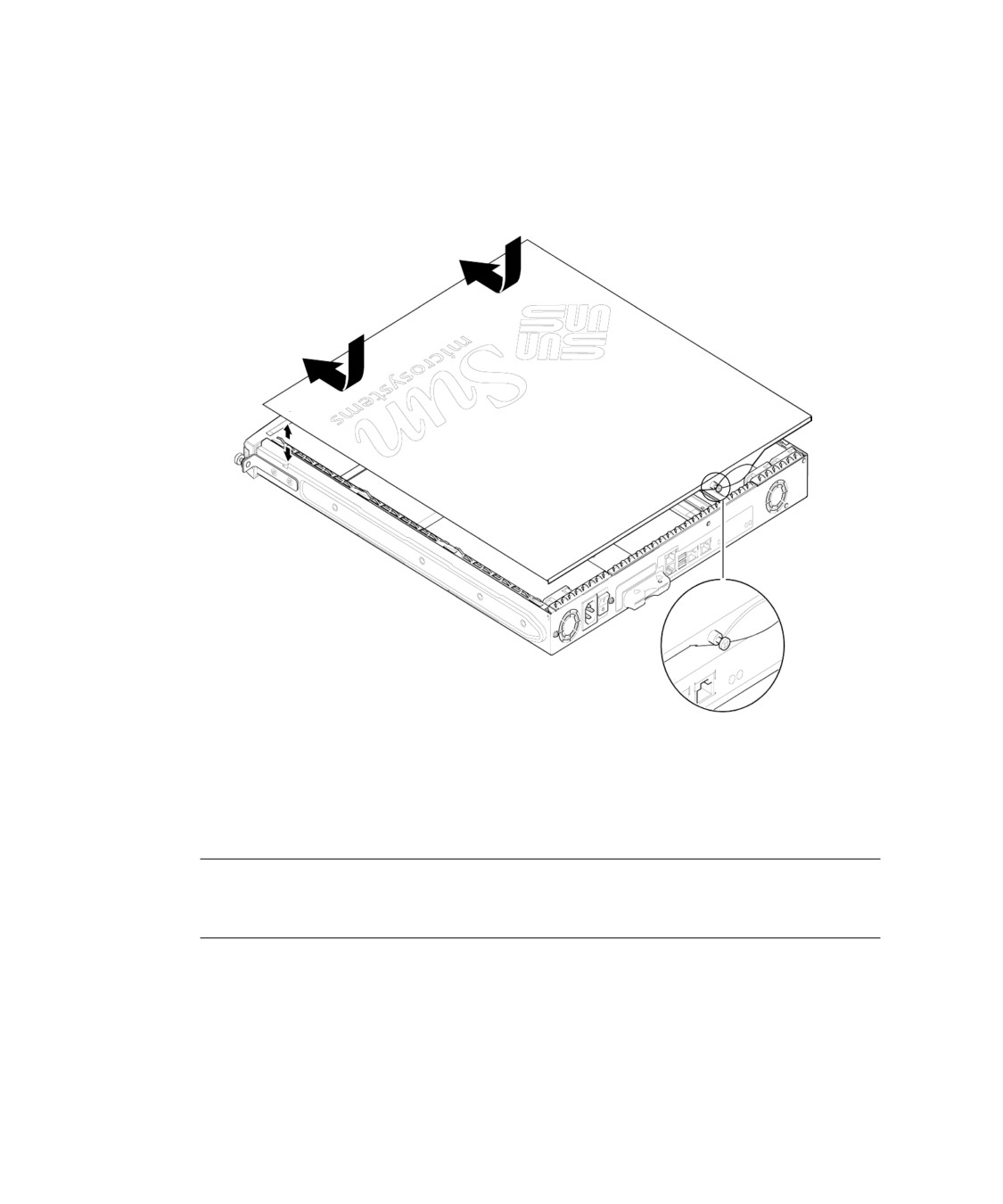

РИС. 8-3

Снятие верхней крышки

1. Положите сервер на заземленную антистатическую подкладку и прикрепите к

нему антистатический браслет (см. РИС. 8-2).

2. Выкрутите крепежный винт в центре задней панели устройства (см. РИС. 8-3).

3. Сдвиньте верхнюю крышку назад так, чтобы стрелка на крышке совместилась со

стрелкой на корпусе сервера.

4. Приподнимите крышку и снимите ее.

Глава 8

Удаление и замена компонентов

▼ Установка верхней крышки

1. Совместите стрелку на крышке со стрелкой на корпусе сервера.

2. С усилием нажмите на крышку, чтобы она плотно вошла в корпус сервера.

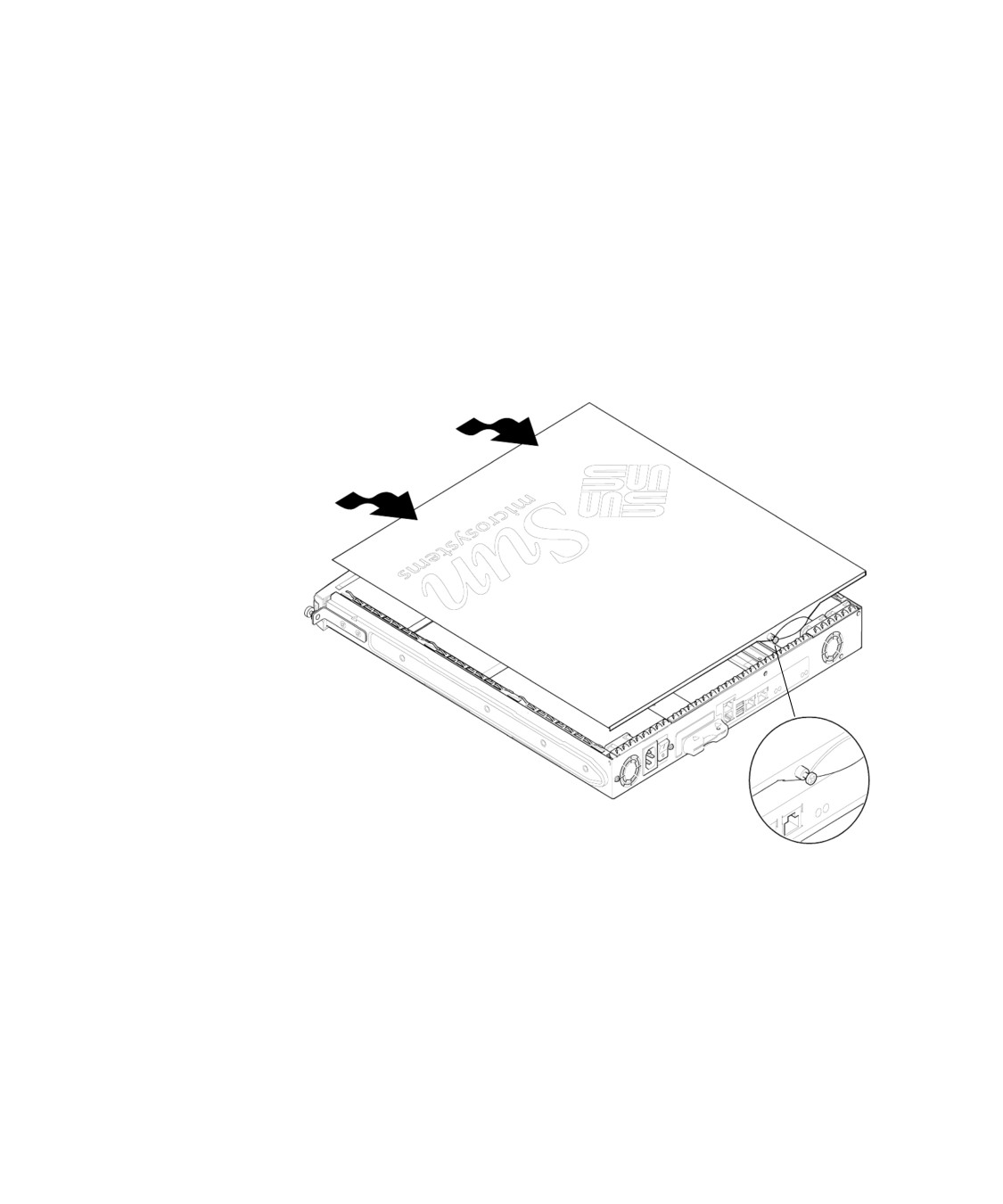

РИС. 8-4

Установка верхней крышки

3. Сдвиньте крышку вперед, чтобы ее передняя кромка вошла заподлицо с

внутренней стороны в переднюю панель сервера.

Примечание - Когда крышка находится в этом положении, стрелки не совмещаются;

стрелка на крышке находится ближе к передней панели, чем стрелка на корпусе

сервера.

4. Затяните крепежный винт на задней панели устройства.

Руководство пользователя сервера Sun Fire V100 • Май 2002 г

Установка и удаление модулей памяти

В системной плате сервера Sun Fire V100 предусмотрено четыре стандартных гнезда

для модулей памяти PC133. Размещение модулей памяти внутри сервера приводится на

РИС. 8-5, а также на внутренней стороне верхней крышки сервера.

▼ Указания по установке и удалению модулей

памяти

■ Если сервер не находится в процессе эксплуатации, переходите к шагу 1.

■ Если сервер находится в процессе эксплуатации, см. раздел “Замена компонентов

сервера Sun Fire V100 в процессе эксплуатации” на стр. 94.

1. Положите сервер на заземленную антистатическую подкладку и прикрепите к

нему антистатический браслет (см. РИС. 8-2).

2. Снимите верхнюю крышку сервера (см. раздел “Снятие верхней крышки” на

стр. 95).

3. Вставьте модуль памяти в первое свободное гнездо DIMM.

Гнезда для модулей памяти пронумерованы: 3, 2, 1, 0. Добавляйте модули DIMM

строго в указанной последовательности.

Порядок

добавления

Порядок удаления

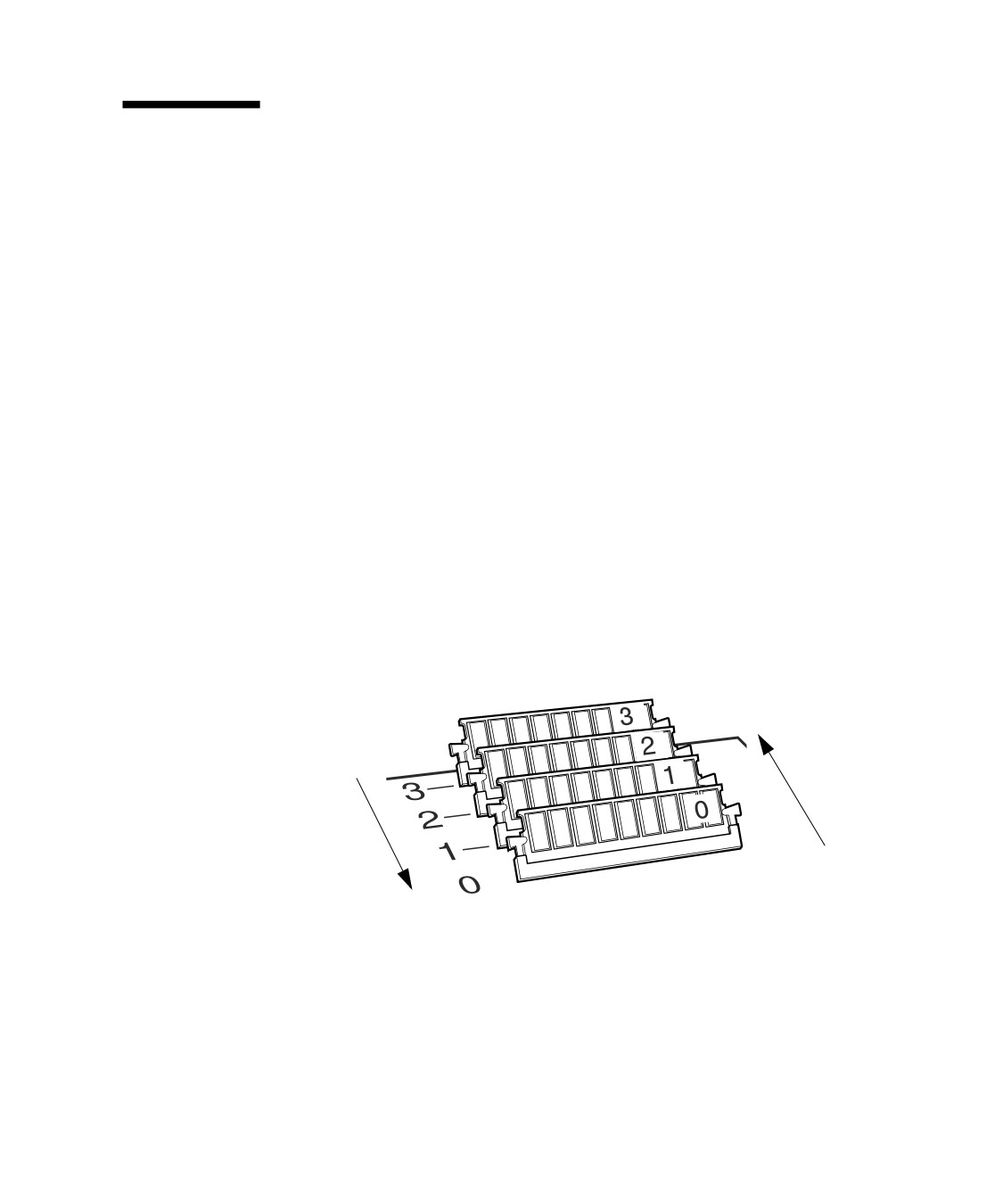

РИС. 8-5

Порядок установки и удаления модулей DIMM

4. Нажмите на модуль памяти до фиксации со щелчком в зажимах по обеим

сторонам от гнезда.

Глава 8

Удаление и замена компонентов

Sun Fire V100. Руководство пользователя сервера (2002 год) - часть 2
