Eurotherm 6100A/6180A Безбумажный графический регистратор (Версия 5.4 и выше). Руководство пользователя (2014 год) - часть 14
100/180 мм Безбумажный графический регистратор:
8.4.3 ДАННЫЕ РЕЖИМА РАБОТЫ КАНАЛА
КАНАЛ 11
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch11 value
Текущая переменная процесса (PV)
Scaled
См. примечание 1
A1F7 (41463)
1
Ch11 status
Состояние канала
Enum
Только чтение
A1F8 (41464)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона
7 = Неверное значение
3 = Выход за нижнюю границу диапазона
8 = Нет данных
4 = Аппаратная ошибка
Ch11 Alarms
Информация об аварийной сигнализации
Uint16
A1F9 (41465)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен; 1 = Аварийный сигнал 1 активен
Только чтение
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен; 1 = Аварийный сигнал 2 активен
Только чтение
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен; 1 = Аварийный сигнал 3 активен
Только чтение
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен; 1 = Аварийный сигнал 4 активен
Только чтение
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 12
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch12 value
Текущая переменная процесса (PV)
Scaled
См. примечание 1
A1FA (41466)
1
Ch12 status
Состояние канала
Enum
Только чтение
A1FB (41467)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона
7 = Неверное значение
3 = Выход за нижнюю границу диапазона
8 = Нет данных
4 = Аппаратная ошибка
Ch12 Alarms
Информация об аварийной сигнализации
Uint16
A1FC (41468)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен; 1 = Аварийный сигнал 1 активен
Только чтение
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен; 1 = Аварийный сигнал 2 активен
Только чтение
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен; 1 = Аварийный сигнал 3 активен
Только чтение
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен; 1 = Аварийный сигнал 4 активен
Только чтение
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms»
в качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.4 Групповые данные
В основном: Адрес параметра для группы N = Адрес параметра для группы 1 + 629(N-1) (десятичный)
ГРУППА 1
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Grp1 Trend type
Оптимизация тренда
Enum
Только чтение
A4D6 (42198)
1
0 = Интерполяция включена
1 = Адаптивная запись включена
Grp1 Trend rate
Скорость обновления тренда в миллисекундах
Uint32
Только чтение
A4D7 (42199)
2
Grp1 Archive rate
Скорость архивации (до вспышки) в миллисекундах
Uint32
Только чтение
A4D9 (42201)
2
Grp1 Descriptor
Групповой дескриптор (не более 20 символов)
String_20
Только чтение
A4DB (42203)
10
Не используется
A4E5 (42213)
10
Grp1 Channels in group
16 Реестров, хранящих групповой контент, представлены ниже:
(16)
Реестр 1
Uint16
Только чтение
A4EF (42223)
1
Бит 0: 0 = точка 1 не в группе; 1 = точка 1 в группе
Бит 1: 0 = точка 2 не в группе; 1 = точка 2 в группе
Бит 2: 0 = точка 3 не в группе; 1 = точка 3 в группе и пр.
Бит 15: 0 = точка 16 не в группе; 1 = точка 16 в группе
Реестр 2 аналогичен реестру 1, только для точек с 17 по 32
Uint16
Только чтение
A4F0 (42224)
1
Реестр 3 аналогичен реестру 1, только для точек с 33 по 48
Uint16
Только чтение
A4F1 (42225)
1
Реестр 4 аналогичен реестру 1, только для точек с 49 по 64
Uint16
Только чтение
A4F2 (42226)
1
Реестр 5 аналогичен реестру 1, только для точек с 65 по 80
Uint16
Только чтение
A4F3 (42227)
1
Типы точек
Реестр 6 аналогичен реестру 1, только для точек с 81 по 96
Uint16
Только чтение
A4F4 (42228)
1
см. в таблице 8.3
Реестр 7 аналогичен реестру 1, только для точек с 97 по 112
Uint16
Только чтение
A4F5 (42229)
1
Реестр 8 аналогичен реестру 1, только для точек с 113 по 128
Uint16
Только чтение
A4F6 (42230)
1
Реестр 9 аналогичен реестру 1, только для точек с 129 по 144
Uint16
Только чтение
A4F7 (42231)
1
Реестр 10 аналогичен реестру 1, только для точек с 145 по 160
Uint16
Только чтение
A4F8 (42232)
1
Реестр 11 аналогичен реестру 1, только для точек с 161 по 176
Uint16
Только чтение
A4F9 (42233)
1
Реестр 12 аналогичен реестру 1, только для точек с 177 по 192
Uint16
Только чтение
A4FA (42234)
1
Реестр 13 аналогичен реестру 1, только для точек с 193 по 208
Uint16
Только чтение
A4FB (42235)
1
Реестр 14 аналогичен реестру 1, только для точек с 209 по 224
Uint16
Только чтение
A4FC (42236)
1
Реестр 15 аналогичен реестру 1, только для точек с 225 по 240
Uint16
Только чтение
A4FD (42237)
1
Реестр 16 аналогичен реестру 1, только для точек с 241 по 256
Uint16
Только чтение
A4FE (42238)
1
Grp1 Text length
Обозначает длину текстового сообщения, предназначенного
Uint16
Чтение/Запись
A4FF (42239)
1
для чтения
Grp1 Text time stamp
Метка времени текстового сообщения (формат UTC)
Двойная
Только чтение
A500 (42240)
4
Grp1 Read text
Чтение текстовой строки с экрана прибора
String_60
Только чтение
A504 (42244)
30
Зарезервировано
A522 (42274)
30
Grp1 Write text
Запись текстовой строки с экрана прибора
String_120
Только запись
A540 (42304)
30
Зарезервировано
A55E (42334)
30
Grp1 Запуск партии
Булев флажок. Значение 0001 запускает новую партию
Булева пер.
Только запись
A57C (42364)
1
Grp1 Остановка партии
Булев флажок. Значение 0001 останавливает текущую партию Булева пер.
Только запись
A57D (42365)
1
Grp1 Обработка партии Флажок состояния партии: 1 = Выполняется; 0 = Не выполняется Булева пер.
Только чтение
A57E (42366)
1
Grp1 Text field 1
Текстовая строка поля партии 1 (не более 60 знаков)
String_60
Чтение/Запись
A57F (42367)
30
Зарезервировано
A59D (42397)
30
Grp1 Text field 2
Текстовая строка поля партии 2 (не более 60 знаков)
String_60
Чтение/Запись
A5BB (42427)
30
Зарезервировано
A5D9 (42457)
30
Grp1 Text field 3
Текстовая строка поля партии 3 (не более 60 знаков)
String_60
Чтение/Запись
A5F7 (42487)
30
Зарезервировано
A615 (42517)
30
Grp1 Text field 4
Текстовая строка поля партии 4 (не более 60 знаков)
String_60
Чтение/Запись
A633 (42547)
30
Зарезервировано
A651 (42577)
30
Grp1 Text field 5
Текстовая строка поля партии 5 (не более 60 знаков)
String_60
Чтение/Запись
A66F (42607)
30
Зарезервировано
A68D (42637)
30
Grp1 Text field 6
Текстовая строка поля партии 6 (не более 60 знаков)
String_60
Чтение/Запись
A6AB (42667)
30
Зарезервировано
A6C9 (42697)
30
Не используется
A6E7 (42727)
100
100/180 мм Безбумажный графический регистратор:
8.4.4 ГРУППОВЫЕ ДАННЫЕ (Продолж.)
ГРУППА 2
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Grp2 Trend type
Оптимизация тренда
Enum
Только чтение
A74B (42827)
1
0 = Интерполяция включена
1 = Адаптивная запись включена
Grp2 Trend rate
Скорость обновления тренда в миллисекундах
Uint32
Только чтение
A74C (42828)
2
Grp2 Archive rate
Скорость архивации (до вспышки) в миллисекундах
Uint32
Только чтение
A74E (42830)
2
Grp2 Descriptor
Групповой дескриптор (не более 20 символов)
String_20
Только чтение
A750 (42832)
10
Не используется
A75A (42842)
10
Grp2 Channels in group
16 Реестров, хранящих групповой контент, представлены ниже:
(16)
Реестр 1
Uint16
Только чтение
A764 (42852)
1
Бит 0: 0 = точка 1 не в группе; 1 = точка 1 в группе
Бит 1: 0 = точка 2 не в группе; 1 = точка 2 в группе
Бит 2: 0 = точка 3 не в группе; 1 = точка 3 в группе и пр.
Бит 15: 0 = точка 16 не в группе; 1 = точка 16 в группе
Реестр 2 аналогичен реестру 1, только для точек с 17 по 32
Uint16
Только чтение
A765 (42853)
1
Реестр 3 аналогичен реестру 1, только для точек с 33 по 48
Uint16
Только чтение
A766 (42854)
1
Реестр 4 аналогичен реестру 1, только для точек с 49 по 64
Uint16
Только чтение
A767 (42855)
1
Реестр 5 аналогичен реестру 1, только для точек с 65 по 80
Uint16
Только чтение
A768 (42856)
1
Типы точек
Реестр 6 аналогичен реестру 1, только для точек с 81 по 96
Uint16
Только чтение
A769 (42857)
1
см. в
Реестр 7 аналогичен реестру 1, только для точек с 97 по 112
Uint16
Только чтение
A76A (42858)
1
таблице 8.3
Реестр 8 аналогичен реестру 1, только для точек с 113 по 128
Uint16
Только чтение
A76B (42859)
1
Реестр 9 аналогичен реестру 1, только для точек с 129 по 144
Uint16
Только чтение
A76C (42860)
1
Реестр 10 аналогичен реестру 1, только для точек с 145 по 160
Uint16
Только чтение
A76D (42861)
1
Реестр 11 аналогичен реестру 1, только для точек с 161 по 176
Uint16
Только чтение
A76E (42862)
1
Реестр 12 аналогичен реестру 1, только для точек с 177 по 192
Uint16
Только чтение
A76F (42863)
1
Реестр 13 аналогичен реестру 1, только для точек с 193 по 208
Uint16
Только чтение
A770 (42864)
1
Реестр 14 аналогичен реестру 1, только для точек с 209 по 224
Uint16
Только чтение
A771 (42865)
1
Реестр 15 аналогичен реестру 1, только для точек с 225 по 240
Uint16
Только чтение
A772 (42866)
1
Реестр 16 аналогичен реестру 1, только для точек с 241 по 256
Uint16
Только чтение
A773 (42867)
1
Grp2 Text length
Обозначает длину текстового сообщения, предназначенного
Uint16
Чтение/Запись
A774 (42868)
1
для чтения
Grp2 Text time stamp
Метка времени текстового сообщения (формат UTC)
Двойная
Только чтение
A775 (42869)
4
Grp2 Read text
Чтение текстовой строки с экрана прибора
String_60
Только чтение
A779 (42873)
30
Зарезервировано
A797 (42903)
30
Grp2 Write text
Запись текстовой строки с экрана прибора
String_120
Только запись
A7B5 (42933)
30
Зарезервировано
A7D3 (42963)
30
Grp2 Запуск партии
Булев флажок. Значение 0001 запускает новую партию
Булева пер.
Только запись
A7F1 (42993)
1
Grp2 Остановка
Булев флажок. Значение 0001 останавливает текущую
Булева пер.
Только запись
A7F2 (42994)
1
партии
партию
Grp2 Обработка
Флажок состояния партии: 1 = Выполняется; 0 = Не
Булева пер.
Только чтение
A7F3 (42995)
1
партии
выполняется
Grp2 Text field 1
Поле партии 1 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
A7F4 (42996)
30
Зарезервировано
A812 (43026)
30
Grp2 Text field 2
Поле партии 2 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
A830 (43056)
30
Зарезервировано
A84E (43086)
30
Grp2 Text field 3
Поле партии 3 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
A86C (43116)
30
Зарезервировано
A88А (43146)
30
Grp2 Text field 4
Поле партии 4 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
A8А8 (43176)
30
Зарезервировано
A8С6 (43206)
30
Grp2 Text field 5
Поле партии 5 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
A8Е4 (43236)
30
Зарезервировано
A902 (43266)
30
Grp2 Text field 6
Поле партии 6 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
A920 (43296)
30
Зарезервировано
A93E (43326)
30
Не используется
A95C (43356)
100
100/180 мм Безбумажный графический регистратор:
8.4.4 ГРУППОВЫЕ ДАННЫЕ (Продолж.)
ГРУППА 3
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Grp3 Trend type
Оптимизация тренда
Enum
Только чтение
A9C0 (43456)
1
0 = интерполяция включена
1 = адаптивная запись включена
Grp3 Trend rate
Скорость обновления тренда в миллисекундах
Uint32
Только чтение
A9C1 (43457)
2
Grp3 Archive rate
Скорость архивации (на флэшпамять) в миллисекундах
Uint32
Только чтение
A9C3 (43459)
2
Grp3 Descriptor
Групповой дескриптор (не более 20 знаков)
String_20
Только чтение
A9C5 (43461)
10
Не используется
A9CF (43471)
10
Grp3 Channels in group
16 регистров с групповым содержимым, а именно:
(16)
Регистр 1
Uint16
Только чтение
A9D9 (43481)
1
Бит 0: 0 = точка 1 не в группе; 1 = точка 1 в группе
Бит 1: 0 = точка 2 не в группе; 1 = точка 2 в группе
Бит 2: 0 = точка 3 не в группе; 1 = точка 3 в группе и пр.
Бит 15: 0 = точка 16 не в группе; 1 = точка 16 в группе
Регистр 2 — как регистр 1, но для точек от 17 до 32
Uint16
Только чтение
A9DA (42482)
1
Регистр 3 — как регистр 1, но для точек от 33 до 48
Uint16
Только чтение
A9DВ (42483)
1
Регистр 4 — как регистр 1, но для точек от 49 до 64
Uint16
Только чтение
A9DС (42484)
1
Регистр 5 — как регистр 1, но для точек от 65 до 80
Uint16
Только чтение
A9DD (42485)
1
Регистр 6 — как регистр 1, но для точек от 81 до 96
Uint16
Только чтение
A9DЕ (42486)
1
Типы точек
Регистр 7 — как регистр 1, но для точек от 97 до 112
Uint16
Только чтение
A9DF (42487)
1
см. в таблице 8.3
Регистр 8 — как регистр 1, но для точек от 113 до 128
Uint16
Только чтение
A9Е0 (42488)
1
Регистр 9 — как регистр 1, но для точек от 129 до 144
Uint16
Только чтение
A9Е1 (42489)
1
Регистр 10 — как регистр 1, но для точек от 145 до 160
Uint16
Только чтение
A9E2 (42490)
1
Регистр 11 — как регистр 1, но для точек от 161 до 176
Uint16
Только чтение
A9Е3 (42491)
1
Регистр 12 — как регистр 1, но для точек от 177 до 192
Uint16
Только чтение
A9E4 (42492)
1
Регистр 13 — как регистр 1, но для точек от 193 до 208
Uint16
Только чтение
A9Е5 (42493)
1
Регистр 14 — как регистр 1, но для точек от 209 до 224
Uint16
Только чтение
A9Е6 (42494)
1
Регистр 15 — как регистр 1, но для точек от 225 до 240
Uint16
Только чтение
A9E7 (42495)
1
Регистр 16 — как регистр 1, но для точек от 241 до 256
Uint16
Только чтение
A9Е8 (43496)
1
Grp3 Text length
Обозначает длину текстового сообщения для чтения
Uint16
Чтение/запись
A9E9 (43497)
1
Grp3 Text time stamp
Метка времени текстового сообщения для чтения (формат UTC)
Double
Только чтение
A9EA (43498)
4
Grp3 Read text
Чтение текстовой строки с экрана прибора
String_60
Только чтение
A9EE (43502)
30
Зарезервировано
AA0C (43532)
30
Grp3 Write text
Запись текстовой строки на экран прибора
String_120
Только запись
АА2А (43562)
60
Зарезервировано
AA48 (43592)
30
Grp3 Batch start
Булев флаг. Значение 0001 для запуска новой партии
Boolean
Только запись
AA66 (43622)
1
Grp3 Batch stop
Булев флаг. Значение 0001 для остановки текущей партии
Boolean
Только запись
AA67 (43623)
1
Grp3 Batch running
Флаг состояния партии: 1 = обрабатывается;
Boolean
Только чтение
AA68 (43624)
1
0 = не обрабатывается
Grp3 Text field 1
Поле партии 1 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AА69 (43625)
30
Зарезервировано
AA87 (43655)
30
Grp3 Text field 2
Поле партии 2 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AАА5 (43685)
30
Зарезервировано
AAC3 (43715)
30
Grp3 Text field 3
Поле партии 3 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AАЕ1 (43745)
30
Зарезервировано
AAFF (43775)
30
Grp3 Text field 4
Поле партии 4 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AB1D (43805)
30
Зарезервировано
AB3B (43835)
30
Grp3 Text field 5
Поле партии 5 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AB59 (43865)
30
Зарезервировано
AB77 (43895)
30
Grp3 Text field 6
Поле партии 6 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AB95 (43925)
30
Зарезервировано
ABB3 (43955)
30
Не используется
ABD1 (43985)
100
100/180 мм Безбумажный графический регистратор:
8.4.4 ГРУППОВЫЕ ДАННЫЕ (Продолж.)
ГРУППА 4
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Grp4 Trend type
Оптимизация тренда
Enum
Только чтение
AC35 (44085)
1
0 = интерполяция включена
1 = адаптивная запись включена
Grp4 Trend rate
Скорость обновления тренда в миллисекундах
Uint32
Только чтение
AC36 (44086)
2
Grp4 Archive rate
Скорость архивации (на флэшпамять) в миллисекундах
Uint32
Только чтение
AC38 (44088)
2
Grp4 Descriptor
Групповой дескриптор (не более 20 знаков)
String_20
Только чтение
AC3A (44090)
10
Не используется
AC44 (44100)
10
Grp4 Channels in group
16 регистров с групповым содержимым, а именно:
(16)
Регистр 1
Uint16
Только чтение
AC4E (44110)
1
Бит 0: 0 = точка 1 не в группе; 1 = точка 1 в группе
Бит 1: 0 = точка 2 не в группе; 1 = точка 2 в группе
Бит 2: 0 = точка 3 не в группе; 1 = точка 3 в группе и пр.
Бит 15: 0 = точка 16 не в группе; 1 = точка 16 в группе
Регистр 2 — как регистр 1, но для точек от 17 до 32
Uint16
Только чтение
AC4F (44111)
1
Регистр 3 — как регистр 1, но для точек от 33 до 48
Uint16
Только чтение
АС50 (44112)
1
Регистр 4 — как регистр 1, но для точек с 49 по 64
Uint16
Только чтение
АС51 (44113)
1
Типы точек
Регистр 5 — как регистр 1, но для точек от 65 до 80
Uint16
Только чтение
АС52 (44114)
1
см. в
Регистр 6 — как регистр 1, но для точек от 81 до 96
Uint16
Только чтение
АС53 (44115)
1
Регистр 7 — как регистр 1, но для точек от 97 до 112
Uint16
Только чтение
АС54 (44116)
1
таблице 8.3
Регистр 8 — как регистр 1, но для точек от 113 до 128
Uint16
Только чтение
АС55 (44117)
1
Регистр 9 — как регистр 1, но для точек от 129 до 144
Uint16
Только чтение
АС56 (44118)
1
Регистр 10 — как регистр 1, но для точек от 145 до 160
Uint16
Только чтение
АС57 (44119)
1
Регистр 11 — как регистр 1, но для точек от 161 до 176
Uint16
Только чтение
АС58 (44120)
1
Регистр 12 — как регистр 1, но для точек от 177 до 192
Uint16
Только чтение
АС59 (44121)
1
Регистр 13 — как регистр 1, но для точек от 193 до 208
Uint16
Только чтение
АС5А (44122)
1
Регистр 14 — как регистр 1, но для точек от 209 до 224
Uint16
Только чтение
АС5В (44123)
1
Регистр 15 — как регистр 1, но для точек от 225 до 240
Uint16
Только чтение
АС5С (44124)
1
Регистр 16 — как регистр 1, но для точек от 241 до 256
Uint16
Только чтение
АС5D (44125)
1
Grp4 Text length
Обозначает длину текстового сообщения для чтения
Uint16
Чтение/запись
AC5E (44126)
1
Grp4 Text time stamp
Метка времени текстового сообщения для чтения (формат UTC)
Double
Только чтение
AC5F (44127)
4
Grp4 Read text
Чтение текстовой строки с экрана прибора
String_60
Только чтение
AC63 (44131)
30
Зарезервировано
AC81 (44161)
30
Grp4 Write text
Запись текстовой строки на экран прибора
String_60
Только запись
АC9F (44191)
30
Зарезервировано
ACBD (44221)
30
Grp4 Batch start
Булев флаг. Значение 0001 для запуска новой партии
Boolean
Только запись
ACBD (44251)
1
Grp4 Batch stop
Булев флаг. Значение 0001 для остановки текущей партии
Boolean
Только запись
ACDC (44252)
1
Grp4 Batch running
Флаг состояния партии: 1 = обрабатывается;
Boolean
Только чтение
ACDD (44253)
1
0 = не обрабатывается
Grp4 Text field 1
Поле партии 1 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
ACDE (44254)
30
Зарезервировано
ACFC (44284)
30
Grp4 Text field 2
Поле партии 2 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AD1A (44314)
30
Зарезервировано
AD38 (44344)
30
Grp4 Text field 3
Поле партии 3 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AD56 (44374)
30
Зарезервировано
AD74 (44404)
30
Grp4 Text field 4
Поле партии 4 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AD92 (44434)
30
Зарезервировано
ADB0 (44464)
30
Grp4 Text field 5
Поле партии 5 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
ADCE (44494)
30
Зарезервировано
ADEC (44524)
30
Grp4 Text field 6
Поле партии 6 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AE0A (44554)
30
Зарезервировано
AE28 (44584)
30
Не используется
AE46 (44614)
100
100/180 мм Безбумажный графический регистратор:
8.4.4 ГРУППОВЫЕ ДАННЫЕ (Продолж.)
ГРУППА 5
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Grp5 Trend type
Оптимизация тренда
Enum
Только чтение
АЕАА (44714)
1
0 = интерполяция включена
1 = адаптивная запись включена
Grp5 Trend rate
Скорость обновления тренда в миллисекундах
Uint32
Только чтение
АЕАВ (44715)
2
Grp5 Archive rate
Скорость архивации (на флэшпамять) в миллисекундах
Uint32
Только чтение
AEAD (44717)
2
Grp5 Descriptor
Групповой дескриптор (не более 20 знаков)
String_20
Только чтение
AEAF (44719)
10
Не используется
AEB9 (44729)
10
Grp5 Channels in group
16 регистров с групповым содержимым, а именно:
(16)
Регистр 1
Uint16
Только чтение
AEC3 (44739)
1
Бит 0: 0 = точка 1 не в группе; 1 = точка 1 в группе
Бит 1: 0 = точка 2 не в группе; 1 = точка 2 в группе
Бит 2: 0 = точка 3 не в группе; 1 = точка 3 в группе и пр.
Бит 15: 0 = точка 16 не в группе; 1 = точка 16 в группе
Регистр 2 — как регистр 1, но для точек от 17 до 32
Uint16
Только чтение
AEC4 (44740)
1
Регистр 3 — как регистр 1, но для точек от 33 до 48
Uint16
Только чтение
AEC5 (44741)
1
Регистр 4 — как регистр 1, но для точек от 49 до 64
Uint16
Только чтение
AEC6 (44742)
1
Типы точек
Регистр 5 — как регистр 1, но для точек от 65 до 80
Uint16
Только чтение
AEC7 (44743)
1
Регистр 6 — как регистр 1, но для точек от 81 до 96
Uint16
Только чтение
AEC8 (44744)
1
см. в
Регистр 7 — как регистр 1, но для точек от 97 до 112
Uint16
Только чтение
AEC9 (44745)
1
таблице 8.3
Регистр 8 — как регистр 1, но для точек от 113 до 128
Uint16
Только чтение
AECA (44746)
1
Регистр 9 — как регистр 1, но для точек от 129 до 144
Uint16
Только чтение
AECB (44747)
1
Регистр 10 — как регистр 1, но для точек от 145 до 160
Uint16
Только чтение
AECC (44748)
1
Регистр 11 — как регистр 1, но для точек от 161 до 176
Uint16
Только чтение
AECD (44749)
1
Регистр 12 — как регистр 1, но для точек от 177 до 192
Uint16
Только чтение
AECE (44750)
1
Регистр 13 — как регистр 1, но для точек от 193 до 208
Uint16
Только чтение
AECF (44751)
1
Регистр 14 — как регистр 1, но для точек от 209 до 224
Uint16
Только чтение
AED0 (44752)
1
Регистр 15 — как регистр 1, но для точек от 225 до 240
Uint16
Только чтение
AED1 (42253)
1
Регистр 16 — как регистр 1, но для точек от 241 до 256
Uint16
Только чтение
AED2 (44754)
1
Grp5 Text length
Обозначает длину текстового сообщения для чтения
Uint16
Чтение/запись
AED3 (44755)
1
Grp5 Text time stamp
Метка времени текстового сообщения для чтения (формат UTC)
Double
Только чтение
AED4 (44756)
4
Grp5 Read text
Чтение текстовой строки с экрана прибора
String_60
Только чтение
AED8 (44760)
30
Зарезервировано
AEF6 (44790)
30
Grp5 Write text
Запись текстовой строки на экран прибора
String_60
Только запись
AF14 (44820)
30
Зарезервировано
AF32 (44850)
30
Grp5 Batch start
Булев флаг. Значение 0001 для запуска новой партии
Boolean
Только запись
AF50 (44880)
1
Grp5 Batch stop
Булев флаг. Значение 0001 для остановки текущей партии
Boolean
Только запись
AF51 (44881)
1
Grp5 Batch running
Флаг состояния партии: 1 = обрабатывается;
Boolean
Только чтение
AF52 (44882)
1
0 = не обрабатывается
Grp5 Text field 1
Поле партии 1 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AF53 (44883)
30
Зарезервировано
AF71 (44913)
30
Grp5 Text field 2
Поле партии 2 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AF8F (44943)
30
Зарезервировано
AFAD (44973)
30
Grp5 Text field 3
Поле партии 3 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
AFCB (45003)
30
Зарезервировано
AFE9 (45033)
30
Grp5 Text field 4
Поле партии 4 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
B007 (45063)
30
Зарезервировано
B025 (45093)
30
Grp5 Text field 5
Поле партии 5 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
B043 (45123)
30
Зарезервировано
B061 (45153)
30
Grp5 Text field 6
Поле партии 6 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
B08F (45183)
30
Зарезервировано
B09D (45213)
30
Не используется
B0BB (45243)
100
100/180 мм Безбумажный графический регистратор:
8.4.4 ГРУППОВЫЕ ДАННЫЕ (Продолж.)
ГРУППА 6
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Grp6 Trend type
Оптимизация тренда
Enum
Только чтение
В11F (45343)
1
0 = интерполяция включена
1 = адаптивная запись включена
Grp6 Trend rate
Скорость обновления тренда в миллисекундах
Uint32
Только чтение
B120 (45344)
2
Grp6 Archive rate
Скорость архивации (на флэшпамять) в миллисекундах
Uint32
Только чтение
B122 (45346)
2
Grp6 Descriptor
Групповой дескриптор (не более 20 знаков)
String_20
Только чтение
B124 (45348)
10
Не используется
B12E (45358)
10
Grp6 Channels in group
16 регистров с групповым содержимым, а именно:
(16)
Регистр 1
Uint16
Только чтение
B138 (45368)
1
Бит 0: 0 = точка 1 не в группе; 1 = точка 1 в группе
Бит 1: 0 = точка 2 не в группе; 1 = точка 2 в группе
Бит 2: 0 = точка 3 не в группе; 1 = точка 3 в группе и пр.
Бит 15: 0 = точка 16 не в группе; 1 = точка 16 в группе
Регистр 2 — как регистр 1, но для точек от 17 до 32
Uint16
Только чтение
B139 (45369)
1
Регистр 3 — как регистр 1, но для точек от 33 до 48
Uint16
Только чтение
B13A (45370)
1
Регистр 4 — как регистр 1, но для точек от 49 до 64
Uint16
Только чтение
B13B (45371)
1
Регистр 5 — как регистр 1, но для точек от 65 до 80
Uint16
Только чтение
B13C (45372)
1
Типы точек
Регистр 6 — как регистр 1, но для точек от 81 до 96
Uint16
Только чтение
B13D (45373)
1
см. в
Регистр 7 — как регистр 1, но для точек от 97 до 112
Uint16
Только чтение
B13E (45374)
1
таблице 8.3
Регистр 8 — как регистр 1, но для точек от 113 до 128
Uint16
Только чтение
B13F (45375)
1
Регистр 9 — как регистр 1, но для точек от 129 до 144
Uint16
Только чтение
B140 (45376)
1
Регистр 10 — как регистр 1, но для точек от 145 до 160
Uint16
Только чтение
В141 (45377)
1
Регистр 11 — как регистр 1, но для точек от 161 до 176
Uint16
Только чтение
В142 (45378)
1
Регистр 12 — как регистр 1, но для точек от 177 до 192
Uint16
Только чтение
В143 (45379)
1
Регистр 13 — как регистр 1, но для точек от 193 до 208
Uint16
Только чтение
B144 (45380)
1
Регистр 14 — как регистр 1, но для точек от 209 до 224
Uint16
Только чтение
B145 (45381)
1
Регистр 15 — как регистр 1, но для точек от 225 до 240
Uint16
Только чтение
B146 (45382)
1
Регистр 16 — как регистр 1, но для точек от 241 до 256
Uint16
Только чтение
B147 (45383)
1
Grp6 Text length
Обозначает длину текстового сообщения для чтения
Uint16
Чтение/запись
B148 (45384)
1
Grp6 Text time stamp
Метка времени текстового сообщения для чтения (формат UTC)
Double
Только чтение
B149 (45385)
4
Grp6 Read text
Чтение текстовой строки с экрана прибора
String_60
Только чтение
B14D (45389)
30
Зарезервировано
B16B (45419)
30
Grp6 Write text
Запись текстовой строки на экран прибора
String_60
Только запись
B189 (45449)
30
Зарезервировано
B1А7 (45479)
30
Grp6 Batch start
Булев флаг. Значение 0001 для запуска новой партии
Boolean
Только запись
B1C5 (45509)
1
Grp6 Batch stop
Булев флаг. Значение 0001 для остановки текущей партии
Boolean
Только запись
B1C6 (45510)
1
Grp6 Batch running
Флаг состояния партии: 1 = обрабатывается;
Boolean
Только чтение
B1C7 (45511)
1
0 = не обрабатывается
Grp6 Text field 1
Поле партии 1 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
B1C8 (45512)
30
Зарезервировано
B1Е6 (45542)
30
Grp6 Text field 2
Поле партии 2 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
В204 (45572)
30
Зарезервировано
B222 (45602)
30
Grp6 Text field 3
Поле партии 3 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
В240 (45632)
30
Зарезервировано
B25E (45662)
30
Grp6 Text field 4
Поле партии 4 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
В27С (45692)
30
Зарезервировано
B29А (45722)
30
Grp6 Text field 5
Поле партии 5 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
В2В8 (45752)
30
Зарезервировано
B2D6 (45782)
30
Grp6 Text field 6
Поле партии 6 текстовая строка (не более 60 знаков)
String_60
Чтение/запись
B2F4 (45812)
30
Зарезервировано
B312 (45842)
30
Не используется
B330 (45872)
100
100/180 мм Безбумажный графический регистратор:
8.4.5 Таблица идентификации характеристик (FIT)
С помощью данной таблицы доступные в регистраторе характеристики идентифицируются хостом.
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Number of features
Количество поддерживаемых характеристик
3
Только чтение
CC26 (52262)
Feature 1

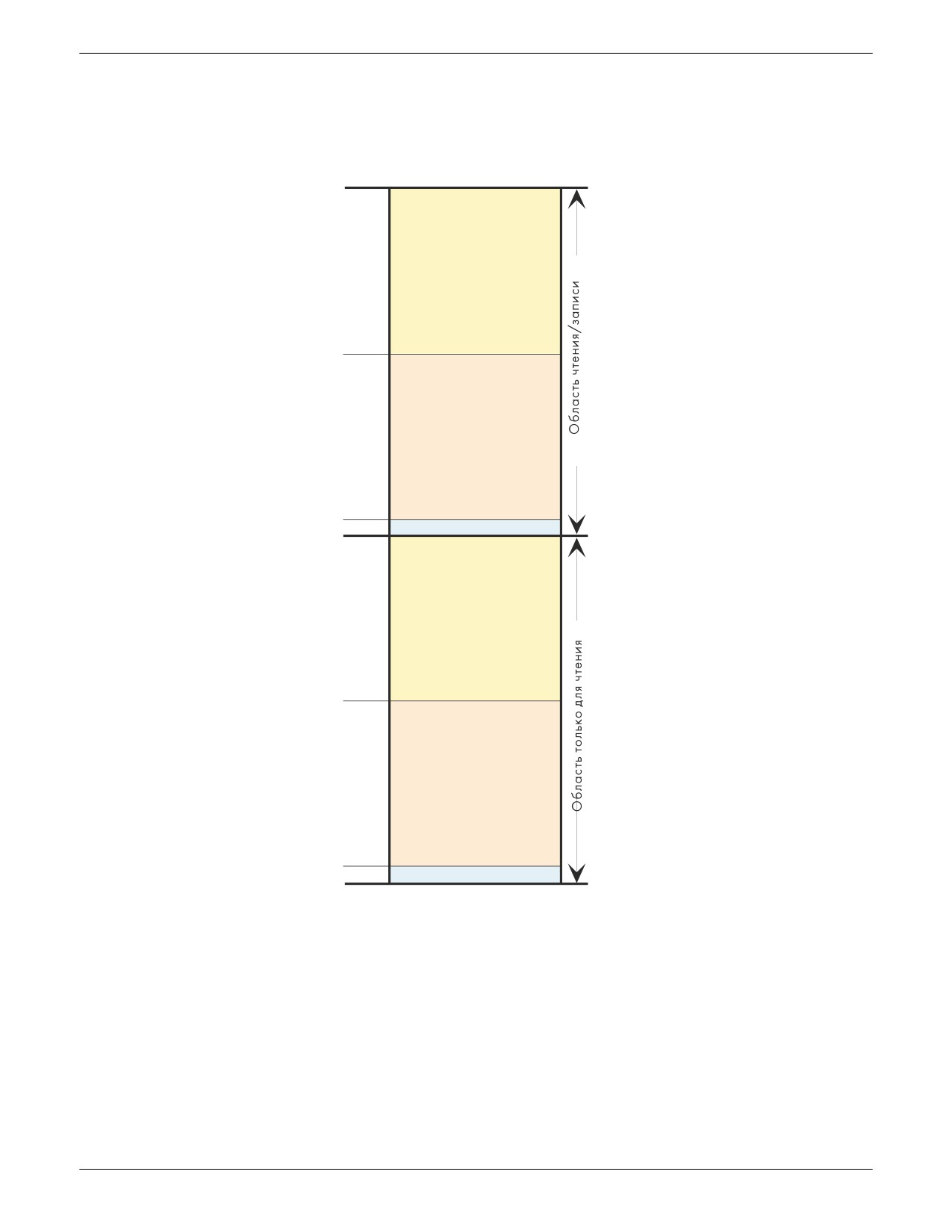

Таблица косвенной адресации
1
Только чтение
CC27 (52263)
Начальный адрес таблицы косвенной адресации только для
CD89
Только чтение
CC28 (52264)
чтения (вектор только для чтения)
Начальный адрес таблицы косвенной адресации для чтения и
D18A
Только чтение
CC29 (52265)
записи (вектор чтение/запись)
Не используется
CC2A (52266)
Feature 2
Поддерживаемые функциональные коды (FC I.D.)
4
Только чтение
CC2B (52267)
Битовая карта поддерживаемых функциональных кодов
32940
Только чтение
CC2C (52268)
MODBUS
Бит 0: 0 = код 1 не поддерживается; 1 = код 1 поддерживается
Бит 1: 0 = код 2 не поддерживается; 1 = код 2 поддерживается
Бит 2: 0 = код 3 не поддерживается; 1 = код 3 поддерживается
Бит 3: 0 = код 4 не поддерживается; 1 = код 4 поддерживается
И пр.
Бит 15: 0 = код 16 не поддерживается; 1 = код 16
поддерживается
Зарезервировано
CC2D (52269)
Зарезервировано
CC2E (52270)
Feature 3
Идентификатор системы защиты (защита при входе в систему
9
Только чтение
CC2F (52271)
MODBUS)
Имя пользователя
Только запись
CC30 (52272)
Пароль
Только запись
CC58 (52312)
Зарезервировано
CC80 (52352)
Feature N
100 Не используемые адреса для дополнительных
CC81 (52353)
характеристик
8.4.6 Таблицы косвенной адресации
Стандартный протокол MODBUS позволяет блокировать запись и считывание регистров. Это эффективно только в случае, если
сгруппированы данные, расположенные рядом или практически рядом. Таблицы косвенной адресации представляют собой
инструмент, при помощи которого широко разнесенные адреса регистров можно группировать для получения доступа хостом
к блоку определенных пользователем данных в одном запросе на чтение/запись.
Доступны две таблицы с настраиваемой конфигурацией: одна только для чтения параметров, вторая — для чтения и записи.
Каждая таблица разделена на две половины: в нижней (адресной) содержатся адреса доступных регистров, в верхней — значения,
которые были считаны или должны быть записаны.
Примечания:
1. При подключении по Ethernet элементы таблиц косвенной адресации при отключении питания пропадают в результате
сбоя напряжения или разрыва соединения с узлом связи.
2. Доступ к параметрам в формате IEEE возможен после настройки двух успешных элементов в таблице. Параметры,
объем которых превышает объем одного регистра, можно загрузить в область косвенной адресации при помощи
функционального кода 16 (предустановленные сложные регистры) и основанного на параметре адреса (1-й регистр
параметра).
3. Для каждого узла связи имеются отдельные элементы таблицы косвенной адресации. Регистратор автоматически
включает каждый хост в отдельную таблицу косвенной адресации без вмешательства пользователя.
4. Ввод адресов таблиц косвенной адресации (от CCE5 до D4E7) в таблицы косвенной адресации невозможен.
Любая попытка выполнения данного действия игнорируется.
100/180 мм Безбумажный графический регистратор:
8.4.6 ТАБЛИЦЫ КОСВЕННОЙ АДРЕСАЦИИ (ПРОДОЛЖ.)
В таблице 8.4.6a показана общая организация области таблицы косвенной адресации. На рисунках 8.4.6b и 8.4.6c показаны
простые примеры адресации «Только для чтения» и «Чтение/запись» для таблиц с шестью вводимыми элементами.
D4E6
Область чтения/
записи данных
D2E7
D2E6
Область
косвенной
адресации для
чтения/записи
D0E7
D0E6
Количество данных, допускающих чтение/запись
D0E5
Область данных
только для чтения
CEE6
CEE5
Область
косвенной
адресации только
для чтения
CCE6
CCE5
Количество записей только для чтения
Таблица 8.4.6а — Области таблицы косвенной адресации
100/180 мм Безбумажный графический регистратор:
8.4.6 ТАБЛИЦЫ КОСВЕННОЙ АДРЕСАЦИИ (ПРОДОЛЖ.)
Канал аварийной
CEEB
сигнализации 1
CEEA
Канал переменной
процесса 1
CEE9
Канал переменной
Отсюда считываются значения
процесса 1
(адрес + шестн. значение 200)
CEE8
Частота архивирования
Скорость обновления
CEE7
тренда
CEE6
Тип прибора
Статус аварийного сигнала
CCEB
A1DB
на канале 1
Переменная процесса
CCEA
F8C4
на канале 1 (биты 16-31)
32-битный
канал IEEE
Переменная процесса
CCE9
F8C3
Здесь вводятся адреса
на канале 1 (биты 0-15)
Частота архивирования
данных
CCE8
A4D9
группы 1
Скорость обновления тренда
CCE7
A4D7
группы 1
CCE6
0001
Номер типа прибора
Количество записей только
CCE5
0006
для чтения
Таблица 8.4.6b — Пример косвенной адресации «Только для чтения»
Уставка ав. сигнала 1
D2EC
канала 6
D2EB
Уставка ав. сигнала 1
канала 5
Уставка ав. сигнала 1
Это область для записи или
D2EA
канала 4
чтения значений (адрес +
Уставка ав. сигнала 1
шестн. значение 200)
D2E9
канала 3
Уставка ав. сигнала 1
D2E8
канала 2
Уставка ав. сигнала 1
D2E7
канала 1
D0EC
0415
Уставка аварийного сигнала 1 канала 6
D0EB
0373
Уставка аварийного сигнала 1 канала 5
D0EA
02D1
Уставка аварийного сигнала 1 канала 4
Здесь вводятся адреса
данных
D0E9
022F
Уставка аварийного сигнала 1 канала 3
D0E8
018D
Уставка аварийного сигнала 1 канала 2
D0E7
00EB
Уставка аварийного сигнала 1 канала 1
D0E6
0006
Количество данных для чтения/записи
Таблица 8.4.6c — Пример косвенной адресации «Для чтения и записи»
100/180 мм Безбумажный графический регистратор:
8.4.7 Данные конфигурации 32-битного канала IEEE
Примечание. Переключение A/B:
В нижеприведенных таблицах представлены шестнадцатеричные адреса для указанных
Значения В для данной версии
32-битных значений с плавающей запятой для каналов от 1 до 12. Стандартно адрес
программного обеспечения через Modbus
параметра для канала N = адрес параметра для канала 1 + 36(N-1) (десятичный).
не передаются Следовательно, интервал,
Слово «канал» используется как обобщающее понятие для каналов ввода, каналов
зона, цвет и пр. — это все настройка А
вычислений, суммирующих устройств и пр.
КАНАЛ 1
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch1 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D4E7 (54503)
2
Ch1 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D4E9 (54505)
2
Ch1 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D4EB (54507)
2
Ch1 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D4ED (54509)
2
Ch1 Alarm 1 setpoint
Уставка срабатывания (примечание 2) для аварийной
Float
Чтение/запись
D4EF (54511)
2
сигнализации 1 (примечание 2)
Ch1 Alarm 2 setpoint
Уставка срабатывания (примечание 2) для аварийной
Float
Чтение/запись
D4F1 (54513)
2
сигнализации 2 (примечание 2)
Ch1 Alarm 3 setpoint
Уставка срабатывания (примечание 2) для аварийной
Float
Чтение/запись
D4F3 (54515)
2
сигнализации 3 (примечание 2)
Ch1 Alarm 4 setpoint
Уставка срабатывания (примечание 2) для аварийной
Float
Чтение/запись
D4F5 (54517)
2
сигнализации 4 (примечание 2)
Не используется
D4F7 (54519)
20
КАНАЛ 2
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch2 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D50B (54539)
2
Ch2 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D50D (54541)
2
Ch2 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D50F (54543)
2
Ch2 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D511 (54545)
2
Ch2 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D513 (54547)
2
(примечание 2)
Ch2 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D515 (54549)
2
(примечание 2)
Ch2 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D517 (54551)
2
(примечание 2)
Ch2 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D519 (54553)
2
(примечание 2)
Не используется
D51B (54555)
20
КАНАЛ 3
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch3 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D52F (54575)
2
Ch3 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D531 (54577)
2
Ch3 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D533 (54579)
2
Ch3 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D535 (54581)
2
Ch3 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D537 (54583)
2
(примечание 2)
Ch3 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D539 (54585)
2
(примечание 2)
Ch3 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D53В (54587)
2
(примечание 2)
Ch3 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D53D (54589)
2
(примечание 2)
Не используется
D53F (54591)
20
Примечания
1. См. соответствующие описания расчетов, сумматоров и счетчиков.
2. Если для источника уставки аварийного сигнала (раздел 4.3.3) выбрано любое значение, кроме «постоянной»,
возвращено будет ранее сконфигурированное постоянное значение.
100/180 мм Безбумажный графический регистратор:
8.4.7 Данные конфигурации 32-битного канала IEEE (продолж.)
КАНАЛ 4
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch4 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D553 (54611)
2
Ch4 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D555 (54613)
2
Ch4 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D557 (54615)
2
Ch4 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D559 (54617)
2
Ch4 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D55B (54619)
2
(примечание 2)
Ch4 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D55D (54621)
2
(примечание 2)
Ch4 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D55F (54623)
2
(примечание 2)
Ch4 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D561 (54625)
2
(примечание 2)
Не используется
D563 (54627)
20
КАНАЛ 5
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch5 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D577 (54647)
2
Ch5 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D569 (54649)
2
Ch5 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D57B (54651)
2
Ch5 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D57D (54653)
2
Ch5 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D57F (54655)
2
(примечание 2)
Ch5 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D581 (54657)
2
(примечание 2)
Ch5 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D583 (54659)
2
(примечание 2)
Ch5 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D585 (54661)
2
(примечание 2)
Не используется
D587 (54663)
20
КАНАЛ 6
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch6 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D59B (54683)
2
Ch6 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D59D (54685)
2
Ch6 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D59F (54687)
2
Ch6 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D5A1 (54689)
2
Ch6 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D5A3 (54691)
2
(примечание 2)
Ch6 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D5A5 (54693)
2
(примечание 2)
Ch6 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D5A7 (54695)
2
(примечание 2)
Ch6 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D5A9 (54697)
2
(примечание 2)
Не используется
D5AB (54699)
20
Примечания
1. См. соответствующие описания расчетов, сумматоров и счетчиков.
2. Если для источника уставки аварийного сигнала (пункт 4.3.3) выбрано любое значение, кроме «постоянной»,
возвращено будет ранее сконфигурированное постоянное значение.
100/180 мм Безбумажный графический регистратор:
8.4.7 Данные конфигурации 32-битного канала IEEE (продолж.)
КАНАЛ 7
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch7 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D5BF (54719)
2
Ch7 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D5C1 (54721)
2
Ch7 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D5C3 (54723)
2
Ch7 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D5C5 (54725)
2
Ch7 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D5C7 (54727)
2
(примечание 2)
Ch7 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D5C9 (54729)
2
(примечание 2)
Ch7 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D5CВ (54731)
2
(примечание 2)
Ch7 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D5CD (54733)
2
(примечание 2)
Не используется
D5CF (54735)
20
КАНАЛ 8
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch8 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D5E3 (54755)
2
Ch8 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D5E5 (54757)
2
Ch8 Верхняя зона кан8 Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D5E7 (54759)
2
Ch8 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D5E9 (54761)
2
Ch8 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D5EB (54763)
2
(примечание 2)
Ch8 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D5ED (54765)
2
(примечание 2)
Ch8 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D5EF (54767)
2
(примечание 2)
Ch8 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D5F1 (54769)
2
(примечание 2)
Не используется
D5F3 (54771)
20
КАНАЛ 9
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch9 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D607 (54791)
2
Ch9 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D609 (54793)
2
Ch9 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D60B (54795)
2
Ch9 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D60D (54797)
2
Ch9 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D60F (54799)
2
(примечание 2)
Ch9 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D611 (54801)
2
(примечание 2)
Ch9 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D613 (54803)
2
(примечание 2)
Ch9 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D615 (54805)
2
(примечание 2)
Не используется
D617 (54807)
20
Примечания
1. См. соответствующие описания расчетов, сумматоров и счетчиков.
2. Если для источника уставки аварийного сигнала (пункт 4.3.3) выбрано любое значение, кроме «постоянной»,
возвращено будет ранее сконфигурированное постоянное значение.
100/180 мм Безбумажный графический регистратор:
8.4.7 Данные конфигурации 32-битного канала IEEE (продолж.)
КАНАЛ 10
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch10 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D62B (54827)
2
Ch10 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D62D (54829)
2
Ch10 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D62F (54831)
2
Ch10 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D631 (54833)
2
Ch10 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D633 (54835)
2
(примечание 2)
Ch10 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D635 (54837)
2
(примечание 2)
Ch10 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D637 (54839)
2
(примечание 2)
Ch10 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D639 (54841)
2
кан10
(примечание 2)
Не используется
D63B (54843)
20
КАНАЛ 11
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch11 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D64F (54863)
2
Ch11 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D651 (54865)
2
Ch11 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D653 (54867)
2
Ch11 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D655 (54869)
2
Ch11 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D657 (54871)
2
(примечание 2)
Ch11 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D659 (54873)
2
(примечание 2)
Ch11 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D65В (54875)
2
(примечание 2)
Ch11 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D65D (54877)
2
(примечание 2)
Не используется
D65F (54879)
20
КАНАЛ 12
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Ch12 span high
Верхнее значение диапазона (Полная шкала на экране)
Float
Только чтение
D673 (54899)
2
Ch12 span low
Нижнее значение диапазона («Ноль» на экране)
Float
Только чтение
D675 (54901)
2
Ch12 Zone high
Верхнее значение зоны (% ширины «графика»)
Float
Только чтение
D677 (54903)
2
Ch12 Zone low
Нижнее значение зоны (% ширины «графика»)
Float
Только чтение
D679 (54905)
2
Ch12 Alarm 1 setpoint
Уставка срабатывания для аварийной сигнализации 1
Float
Чтение/запись
D67B (54907)
2
(примечание 2)
Ch12 Alarm 2 setpoint
Уставка срабатывания для аварийной сигнализации 2
Float
Чтение/запись
D67D (54909)
2
(примечание 2)
Ch12 Alarm 3 setpoint
Уставка срабатывания для аварийной сигнализации 3
Float
Чтение/запись
D67F (54911)
2
(примечание 2)
Ch12 Alarm 4 setpoint
Уставка срабатывания для аварийной сигнализации 4
Float
Чтение/запись
D681 (54913)
2
(примечание 2)
Не используется
D683 (54915)
20
Примечания
1. См. соответствующие описания расчетов, сумматоров и счетчиков.
2. Если для источника уставки аварийного сигнала (пункт 4.3.3) выбрано любое значение, кроме «постоянной»,
возвращено будет ранее сконфигурированное постоянное значение.
100/180 мм Безбумажный графический регистратор:
8.4.8 Данные режима работы канала области IEEE
В нижеприведенных таблицах представлены шестнадцатеричные адреса для указанных 32-битных значений с плавающей запятой
для каналов от 1 до 12. Стандартно адрес параметра для канала N = адрес параметра для канала 1 + 4(N-1) (десятичный).
КАНАЛ 1
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 1 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8C3 (63683)
2
Channel 1 status
Состояние канала
Enum
Только чтение
F8C5 (63685)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 1 Alarms
Информация об аварийных сигналах
Uint16
F8C6 (63686)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 2
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 2 value Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8C7 (63687)
2
Channel 2 status Состояние канала
Enum
Только чтение
F8C9 (63689)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона
8 = Нет данных
4 = Аппаратная ошибка
Channel 2 alarms Информация об аварийных сигналах
Uint16
F8CA (63690)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms» в
качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.8 Данные режима работы канала области IEEE (продолж.)
КАНАЛ 3
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 3 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8CB (63691)
2
Channel 3 status
Состояние канала
Enum
Только чтение
F8CD (63693)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 3 alarms
Информация об аварийных сигналах
Uint16
F8CE (63694)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = подтверждение аварийной сигнализации 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 4
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 4 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8CF (63695)
2
Channel 4 status
Состояние канала
Enum
Только чтение
F8D1 (63697)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 4 alarms Информация об аварийных сигналах
Uint16
F8D2 (63698)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms»
(Связь с ведомыми устройствами) в качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.8 Данные режима работы канала области IEEE (продолж.)
КАНАЛ 5
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 5 value Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8D3 (63699)
2
Channel 5 status Состояние канала
Enum
Только чтение
F8D5 (63701)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 5 alarms Информация об аварийных сигналах
Uint16
F8D6 (63702)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = подтверждение аварийной сигнализации 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 6
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 6 value Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8D7 (63703)
2
Channel 6 status Состояние канала
Enum
Только чтение
F8D9 (63705)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 6 alarms Информация об аварийных сигналах
Uint16
F8DA (63706)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms»
(Связь с ведомыми устройствами) в качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.8 Данные режима работы канала области IEEE (продолж.)
КАНАЛ 7
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 7 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8DB (63707)
2
Channel 7 status
Состояние канала
Enum
Только чтение
F8DD (63709)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 7 alarms
Информация об аварийных сигналах
Uint16
F8DE (63710)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен; 1 = Аварийный сигнал
Только чтение
3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен; 1 = Аварийный сигнал
Только чтение
4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 8
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 8 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8DF (63711)
2
Channel 8 status
Состояние канала
Enum
Только чтение
F8E1 (63713)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 82 alarms
Информация об аварийных сигналах
Uint16
F8E2 (63714)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = подтверждение аварийной сигнализации 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется; 1
Только чтение
= Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms»
(Связь с ведомыми устройствами) в качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.8 Данные режима работы канала области IEEE (продолж.)
КАНАЛ 9
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 9 value Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8E3 (63715)
2
Channel 9 status Состояние канала
Enum
Только чтение
F8E5 (63717)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 9 alarms Информация об аварийных сигналах
Uint16
F8E6 (63718)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 10
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 10 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание
F8E7 (63719)
2
Channel 10 status
Состояние канала
Enum
Только чтение
F8E9 (63721)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 10 alarms
Информация об аварийных сигналах
Uint16
F8EA (63722)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен; 1 = Аварийный сигнал
Только чтение
1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен; 1 = Аварийный сигнал
Только чтение
2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен; 1 = Аварийный сигнал
Только чтение
3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен; 1 = Аварийный сигнал
Только чтение
4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms»
(Связь с ведомыми устройствами) в качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.8 Данные режима работы канала области IEEE (продолж.)
КАНАЛ 11
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 11 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание 1
F8EB (63723)
2
Channel 11 status
Состояние канала
Enum
Только чтение
F8ED (63725)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 11 alarms
Информация об аварийных сигналах
Uint16
F8EE (63726)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен; 1 = Аварийный сигнал
Только чтение
1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен; 1 = Аварийный сигнал
Только чтение
2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен; 1 = Аварийный сигнал
Только чтение
3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен; 1 = Аварийный сигнал
Только чтение
4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
КАНАЛ 12
Параметр
Описание
Тип
Доступ
Стартовый адрес
Длина
Название
Шестнадцатерич. (дес.)
регистра
Channel 12 value
Текущее значение технологического параметра (PV)
Плавающее
См. примечание 1
F8EF (63727)
2
Channel 12 status
Состояние канала
Enum
Только чтение
F8F1 (63729)
1
0 = Верное значение
5 = Ошибка ранжирования
1 = Канал выкл
6 = Переполнение
2 = Выход за верхнюю границу диапазона 7 = Неверное значение
3 = Выход за нижнюю границу диапазона 8 = Нет данных
4 = Аппаратная ошибка
Channel 12 alarms
Информация об аварийных сигналах
Uint16
F8F2 (63730)
1
Бит 0:
0 = Аварийный сигнал 1 неактивен;
Только чтение
1 = Аварийный сигнал 1 активен
Бит 1:
0 = Подтверждение аварийного сигнала 1 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 2:
1 = Подтверждение аварийного сигнала 1
Чтение/Запись
Бит 3:
Не используется
Бит 4:
0 = Аварийный сигнал 2 неактивен;
Только чтение
1 = Аварийный сигнал 2 активен
Бит 5:
0 = Подтверждение аварийного сигнала 2 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 6:
1 = Подтверждение аварийного сигнала 2
Чтение/Запись
Бит 7:
Не используется
Бит 8:
0 = Аварийный сигнал 3 неактивен;
Только чтение
1 = Аварийный сигнал 3 активен
Бит 9:
0 = Подтверждение аварийного сигнала 3 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 10:
1 = Подтверждение аварийного сигнала 3
Чтение/Запись
Бит 11: Не используется
Бит 12:
0 = Аварийный сигнал 4 неактивен;
Только чтение
1 = Аварийный сигнал 4 активен
Бит 13:
0 = Подтверждение аварийного сигнала 4 не требуется;
Только чтение
1 = Требуется подтверждение
Бит 14:
1 = Подтверждение аварийного сигнала 4
Чтение/Запись
Бит 15: не используется
Примечание. Доступ к PV для чтения/записи в любой точке, сконфигурованной с параметром связи «Slave Comms»
(Связь с ведомыми устройствами) в качестве Типа или Функции. В противном случае доступ к PV только для чтения.
100/180 мм Безбумажный графический регистратор:
8.4.9 Таблица постоянных идентификаторов
В этой таблице содержится информация, относящаяся к регистратору, а также приведен стартовый адрес таблицы идентификации
характеристик (FIT).
FFF4
HHHH
Контрольная сумма
FFF3
CC26
Начальный адрес FIT
FFF2
0001
Идентификатор версии
FFF1
6100 или 6180
Идентификатор продукта
FFF0
0500
Идентификатор компании
Таблица 8.4.9 — Постоянные идентификаторы
8.5
ПЕРЕДАЧА ДАННЫХ
Каждое сообщение (запрос или ответ) упаковывается в кадр MODBUS, как показано ниже. Сообщения состоят из 7-байтового
префикса, за которым следует функциональный код (шестнадцатеричный), а затем — соответствующие байты данных, количество
и содержание которых зависит от функционального кода, как описано в следующих разделах.
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8 и далее
Идентифи
Идентифи
Идентифи
Идентифи
Количество
Адрес
Код функции
Данные
катор
катор
катор
катор
Всегда 00
последующих
Modbus
MODBUS
(зависят от кода
транзакции
транзакции
протокола
протокола
байтов
регистратора
(шестн.)
функции)
(обычно 00)
(обычно 00)
(00)
(00)
Рисунок 8.5 — Пакет MODBUS
Примечания:
1
Идентификатору транзакции не присвоена активная функция. Регистратором просто копируются байты из сообщения-
запроса в сообщение-ответ.
2. Байты идентификатора протокола всегда равны нулю.
ФУНКЦИОНАЛЬНЫЕ КОДЫ И КОДЫ ИСКЛЮЧЕНИЙ
Перечень поддерживаемых функциональных кодов и кодов исключений см. в разделе 8.2.1 .
ТЕКСТОВЫЕ СТРОКИ
При отправке текстовых строк (например, полей партии) за последним знаком должны следовать один или два «нулевых» знака.
Количество байт в текстовой строке (включая нуль) должно быть четным, даже если для этого в конце сообщения необходимо
добавить два нуля, а не один.
Например, текстовая строка «Номер партии» отправляется как
Ba tc hSpace Nu mb er NullNull, или Ba tc hSpace Nu mb er SpaceNull
где каждая пара цифр представляет собой 16-битовое слово. Аналогично текстовая строка «Номер пакета» будет отправляться как
Ba tc hSpace Nu mb er :null,
но для четного количества байт требуется только один нулевой символ
100/180 мм Безбумажный графический регистратор:
8.5.1 Функциональный код 03
ЗАПРОС
Байты, следующие за описанным выше 7-байтовым префиксом:
Функциональный код (03) (1 байт)
Стартовый адрес регистра (2 байта)
Количество слов (общее количество регистров) (от 1 до 125 десятичных; от 1 до 7D шестнадцатеричных) (2 байта)
Таким образом, для считывания дескриптора канала 5 (стартовый адрес 031F — всего 10 регистров) на регистратор будет послан
следующий запрос (как показано на рисунке 8.5.1а) с адресом Modbus 1:
0000000000060103031F000A
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт 10
Байт 11
00
00
00
00
00
06
01
03
03
1F
00
0A
Идентифи
Идентифи
Идентифи
Идентифи
Всегда GG
Количество
Адрес
Код функции
Старший
Младший
Старший
Младший
катор
катор
катор
катор
последую
Modbus ре
MODBUS
байт началь
байт началь
байт счет
байт счет
транзакции транзакции протокола протокола
щих байтов гистратора
(шестн.) ного адреса
ного адреса
чика слов
чика слов
регистра
регистра
Рисунок 8.5.1a — Пример запроса функционального кода 03
ОТВЕТ
В качестве ответа на запрос регистратором отправляется такое же сообщение, но за функциональным кодом (03) следует:
Количество байт (= 2 × количество запрашиваемых значений регистра) в шестнадцатеричной системе (1 байт)
Значение регистра в стартовом адресе (2 байта)
Значение регистра в стартовом адресе +1 (2 байта)
и пр.
и пр.
Значение конечного регистра (2 байта)
Таким образом в качестве ответа на вышеуказанный запрос для дескриптора канала 5 в хост будет возвращено следующее
сообщение (как показано на рисунке 8.5.1b), при условии, что дескриптор канала 5 и адрес Modbus = 1:
0000000000170103144368616E6E656C20352044657363726970746F72
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт 10
Байт 11
00
00
00
00
00
17
01
03
14
43
68
61
Идентифи
Идентифи
Идентифи
Идентифи
Всегда 00
Количество
Адрес
Код функции
Счетчик байтов
ASCII
ASCII
ASCII
катор
катор
катор
катор
последую
Modbus ре
MODBUS
(количество
C (шестн.)
h (шестн.)
a (шестн.)
щих байтов
регистров x 2)
транзакции транзакции протокола протокола
гистратора
(шестн.)
(шестн.)
(шестн.)
Байт 12
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт20
Байт21
Байт 22
Байт 23
6E
6E
65
6C
20
35
20
44
65
73
63
72
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
n (шестн.)
n (шестн.)
e (шестн.)
l (шестн.)
пробел
5 (шестн.)
пробел
D (шестн.)
e (шестн.)
s (шестн.)
c (шестн.)
r (шестн.)
(шестн.)
(шестн.)
Байт 24
Байт25
Байт26
Байт27
Байт28
69
70
74
6F
72
ASCII
ASCII
ASCII
ASCII
ASCII
i (шестн.)
p (шестн.)
t (шестн.)
o (шестн.)
r (шестн.)
Рисунок 8.5.1b — Пример ответа функционального кода 03
ОТВЕТЫ-ИСКЛЮЧЕНИЯ
Байт 0 = функциональный код 83 (шестнадцатеричный) (т. е. шестнадцатеричный (80 + функциональный код))
Байт 1 = код-исключение 01 (недопустимая функция) или 02 (неверный адрес данных)
100/180 мм Безбумажный графический регистратор:
8.5.2 Функциональный код 04
Код идентичен функциональному коду 03, но разница заключается в том, что код 04 должен использоваться в качестве
функционального, а функциональный код ответа-исключения — 84 (шестнадцатеричный), а не 83.
8.5.3 Функциональный код 06
ЗАПРОС
Используется для записи значения в отдельный регистр. Байты, следующие за 7-байтовым префиксом, описанным в разделе 8.5:
Функциональный код (06) (1 байт)
Адрес регистра (2 байта)
Записываемое значение (2 байта)
Таким образом, чтобы записать значение 80 градусов в качестве уставки аварийной сигнализации 1 для канала 3 (адрес регистра
022F), на регистратор будет передан следующий запрос (как подробно показано на рисунке 8.5.3):
0000000000060106022F0050
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт 10
Байт 11
00
00
00
00
00
06
01
06
02
2F
00
50
Идентифи
Идентифи
Идентифи
Идентифи
Всегда 00
Количество
Адрес
Код функции
Старший
Младший
Старший
Младший
катор
катор
катор
катор
последую
Modbus ре
MODBUS
байт началь
байт началь
байт
байт
транзакции
транзакции
протокола
протокола
щих байтов
гистратора
(шестн.)
ного адреса
ного адреса
значения
значения
регистра
регистра
(шестн.)
(шестн.)
Рисунок 8.5.3 — Пример запроса/ответа функционального кода 06
ОТВЕТ
В качестве ответа на запрос регистратором отправляется, сообщение, идентичное сообщению-запросу.
ОТВЕТЫ-ИСКЛЮЧЕНИЯ
Байт 0 = функциональный код 86 (шестнадцатеричный) (т. е. шестнадцатеричный (80 + функциональный код))
Байт 1 = код-исключение 01 (недопустимая функция) или 02 (неверный адрес данных)
8.5.4 Функциональный код 08
Используется для запуска теста с возвратом к началу цикла. Байты, следующие за 7-байтовым префиксом, описанным в разделе 8.5:
Функциональный код (08) (1 байт)
Код подфункции (00 00) (2 байта)
Данные запроса (значение возврата к началу цикла) (HH HH) (2 байта)
Таким образом, чтобы начать тест с возвратом к началу цикла (при использовании в качестве данных запроса, например, «P» «Q»),
на регистратор передается следующий запрос (как подробно показано на рисунке 8.5.4):
000000000006010800005051
Ответ на получение такого сообщения должен быть «отражением» запроса обратно в хост.
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт 10
Байт 11
00
00
00
00
00
06
01
08
00
00
50
51
Идентифи
Идентифи
Идентифи
Идентифи
Всегда 00
Количество
Адрес
Код функции
Старший
Младший
Старший
Младший
катор
катор
катор
катор
последую
Modbus ре
MODBUS
байт кода
байт кода
байт данных
байт данных
транзакции транзакции протокола протокола
щих байтов гистратора
(шестн.)
подфункции подфункции запроса
запроса
(ASCII «P»)
(ASCII «Q»)
(шестн.)
(шестн.)
Рисунок 8.5.4 — Пример функционального кода 08 (тест с возвратом к началу цикла)
100/180 мм Безбумажный графический регистратор:
8.5.5 Функциональный код 16 (шестнадцатеричный 10)
ЗАПРОС
Используется для записи значений в несколько регистров. Байты, следующие за 7-байтовым префиксом, описанным в разделе 8.5:
Функциональный код (10) (1 байт)
Стартовый адрес регистра (2 байта)
Количество слов (общее количество регистров, подлежащих записи) (от 1 до 100 десятичных; от 1 до 64 шестнадцатеричных)
(2 байта)
Количество байт (B) ( 2 × количество слов) (1 байт)
Записываемые значения (2B байта).
Таким образом, чтобы записать «Номер пакета» в поле пакета 1 для группы 1 (стартовый адрес A57F) на регистратор должно быть
передано следующее сообщение (разъяснения см. на рис. 8.5.5а):
0000000000150110A57F00070E4261746368204E756D6265720000
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт 10
Байт 11
Байт 12
00
00
00
00
00
15
01
10
A5
7F
00
07
0E
Идентифи
Идентифи
Идентифи
Идентифи
Всегда 00
Количество
Адрес Modbus
Код функции
Старший байт
Младший
Старший байт
Младший
Счетчик
катор
катор
катор
катор
последую
регистратора
MODBUS
базового
байт базового
счетчика слов
байт счетчика
байтов
транзакции
транзакции
протокола
протокола
щих байтов
(шестн.)
адреса
адреса
слов
(шестн.)
Байт 13
Байт 14
Байт 15
Байт 16
Байт 17
Байт 18
Байт 19
Байт 20
Байт 21
Байт 22
Байт 23
Байт 24
Байт 25
Байт 26
42
61
74
63
68
20
4E
75
6D
62
65
72
00
00
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
ASCII
B (шестн.)
a (шестн.)
t (шестн.)
c (шестн.)
h (шестн.)
пробел
N (шестн.)
u (шестн.)
m (шестн.)
b (шестн.)
e (шестн.)
r (шестн.)
Нуль
Нуль
(шестн.)
Рисунок 8.5.5a — Пример запроса функционального кода 16
ОТВЕТ
Сообщение-ответ (подробно описанное на рисунке 8.5.5b) после 7-байтового префикса, описанного в разделе 8.5 выше:
Функциональный код 10 (1 байт)
Стартовый адрес регистра (2 байта)
Число слов (2 байта)
Таким образом, ответ на вышеуказанный запрос поля пакета:
0000000000060110A57F0007
Байт 0
Байт 1
Байт 2
Байт 3
Байт 4
Байт 5
Байт 6
Байт 7
Байт 8
Байт 9
Байт 10
Байт 11
00
00
00
00
00
06
01
10
A5
7F
00
07
Идентифи
Идентифи
Идентифи
Идентифи
Всегда 00
Количество
Адрес Modbus
Код функции
Старший
Младший
Старший
Младший
катор
катор
катор
катор
последующих
регистратора
MODBUS
байт базового
байт базового
байт счетчика
байт счетчика
транзакции транзакции протокола
протокола
байтов
(шестн.)
адреса
адреса
слов
слов
Рисунок 8.5.5b — Пример ответа функционального кода 16
ОТВЕТЫ-ИСКЛЮЧЕНИЯ
Байт 0 = функциональный код 90 (шестнадцатеричный) (т. е. шестнадцатеричный (80 + функциональный код))
Байт 1 = код-исключение 01 (недопустимая функция) или 02 (неверный адрес данных)
Примечание. Функциональный код 16 можно использовать для записи нескольких регистров в область таблицы косвенной
адресации, например путем записи базового адреса регистра 32-битового значения канала (например, канал 3 —
стартовый адрес: F994) в D18B.
100/180 мм Безбумажный графический регистратор:
9
АНАЛОГОВЫЙ ВЫХОД (ДОПОЛНИТЕЛЬНО)
Можно установить до четырех плат аналогового выхода, по два выхода в каждой. Это позволяет вывести любой пункт
регистратора в качестве сигнала напряжения или тока в зависимости от конфигурации. Любую часть диапазона источника можно
отобразить как выходной диапазон, а выходы можно настроить (см. ниже), чтобы компенсировать ошибки системы контроля.
9.1
СИГНАЛЬНАЯ ПРОВОДКА
На рисунке 2.2.1d показана выходная проводка для плат аналогового выхода.
9.2
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Параметры платы аналогового выхода см. в Приложении А.
9.3
КОНФИГУРАЦИЯ
Подробности см. в разделе 4.3.17 (конфигурация канала выхода).
9.4
НАСТРОЙКА ВЫХОДА
Примечания:
1. Настройка выхода относится только к каналам выхода, имеющим конфигурацию «V» или «mA», и не относится
к каналам, имеющим конфигурацию «Master Comms».
2. Только пользователь с правами доступа «Adjust I/O (Настройка входа/выхода)», может настраивать каналы выхода
(раздел 4.4.1)
9.4.1 Процедура настройки
Данная процедура выполняется следующим образом:
1.
В системном меню выбрать Output Adjust (Настройка выхода).
2.
Выбрать требуемый канал.
3.
Ввести нижнее значение для выхода регистратора.
4.
Проверить, какое значение для этого выхода отображается на контрольном оборудовании.
5.
Ввести отображаемое значение.
6.
Повторить действия для верхнего значения.
Примечание. Как правило, в качестве нижнего и верхнего значений используются 10 % и 90 % выходного диапазона
соответственно.
На рисунке 9.4.1 показаны стандартные страницы настройки.
9.4.2 Сброс настроек
Настройки можно сбросить в любое время следующим образом:
1.
В системном меню выбрать Output Adjust (Настройка выхода).
2.
Выбрать требуемый канал.
3.
Нажать клавишу Remove Adjust (Сброс настроек).
4.
В появившемся диалоговом окне выбрать Yes (Да).
содержание .. 12 13 14 15 ..
