модуль автоматически разрешит проход, без вмешательства
оператора. «Запретить» - в этом случае, по истечении таймаута
верификации, программный модуль автоматически запретит
проход, без вмешательства оператора. При этом, оператор в
течение этого времени может самостоятельно принять нужное
для него решение, используя соответствующие кнопки.
• Таймаут верификации
— параметр, определяющий
время ожидания подтверждения при верификации, заданный
предварительно в параметрах считывателя в разделе
Конфигуратор.
• Камера
- позволяет выбрать камеру видеонаблюдения,
информация с которой будет отображаться в рабочем окне
раздела. Для ее выбора воспользуйтесь кнопкой
и в
открывшемся окне выделите нужную камеру видеонаблюдения:
• Количество записываемых кадров - параметр, указывающий
какое количество кадров будет записано при предъявлении карты
доступа к выбранному считывателю.
Для завершения работы по созданию конфигурации щелкните
на кнопке
«ОК». После этого программный раздел П р и е м
посетителей автоматически перейдет в режим работы в
соответствии с созданной конфигурацией.
254
Расширенное ПО. Руководство администратора
Журнал приема посетителей
Раздел Ж у р н а л п р и е м а п о с е т и т е л е й предназначен
для просмотра данных о фактах предъявления карт доступа к
контролируемым считывателям, которые контролируются разделом
Прием посетителей.

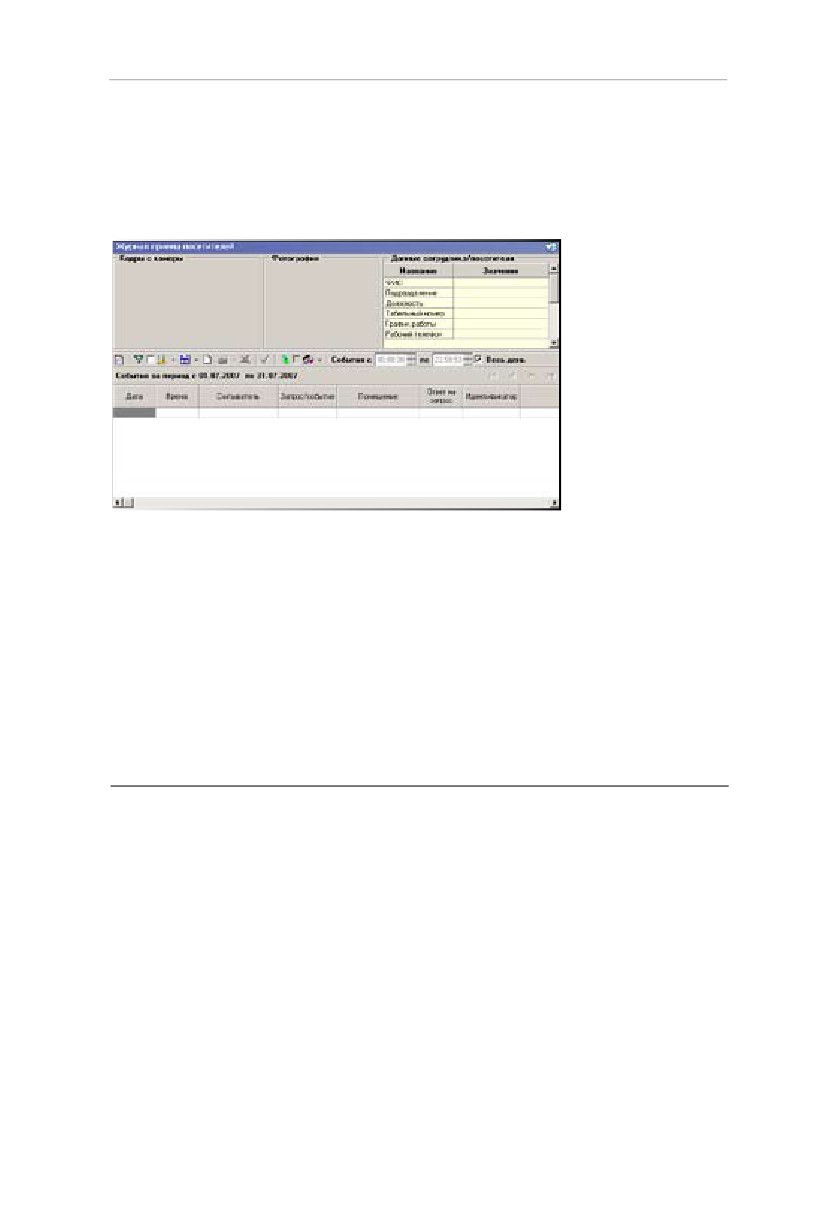

Информация о значении кнопок управления приведена в руководстве
оператора по разделу Ж у р н а л п р и е м а п о с е т и т е л е й .
Верхняя часть окна предназначена для отображения
видеоинформации, записанной при предъявлении карты, фотографии
владельца предъявленной карты доступа и его данных.
В нижней части окна расположены события, обработанные разделом
Прием посетителей.
ВЕРИФИКАЦИЯ

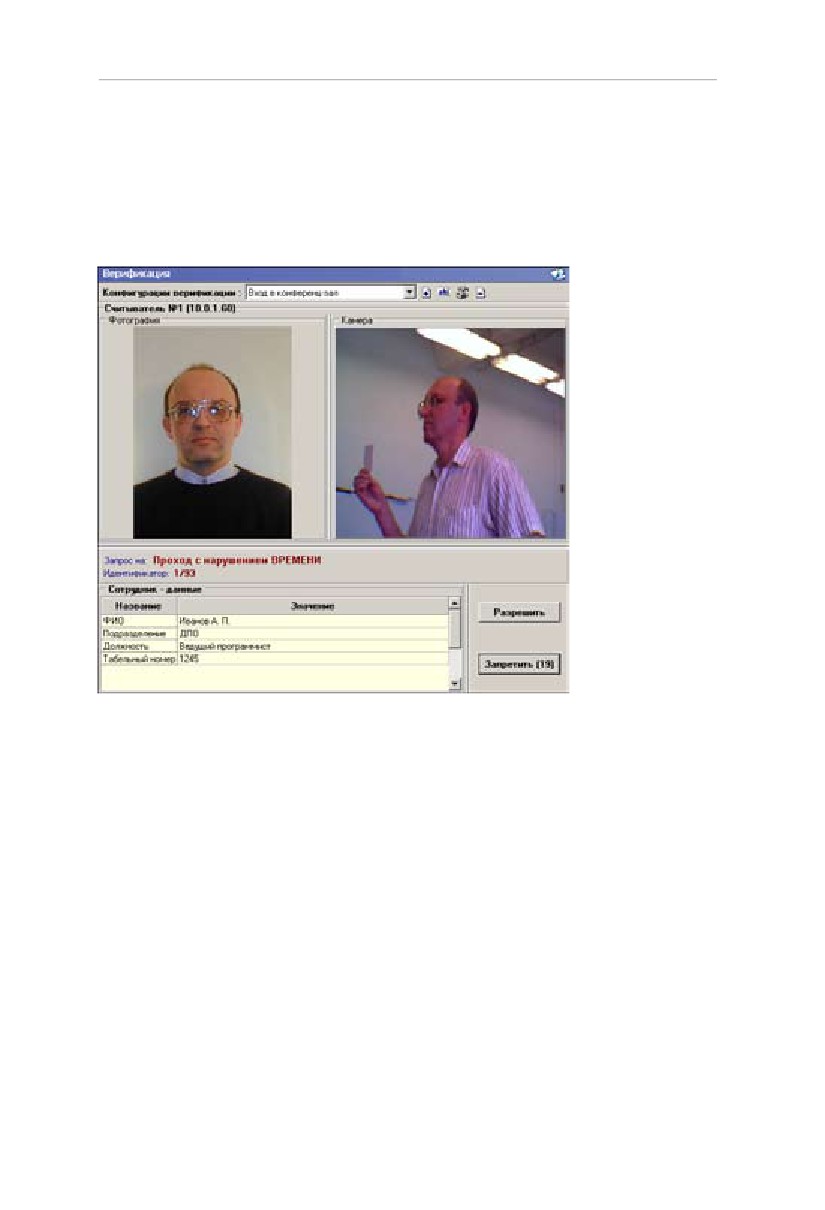

Раздел Верификация PERCo-SM09
«Видеоидентификация»
предназначен для организации рабочего места сотрудника службы
безопасности по контролю входа в особо охраняемые помещения,
контроля за нарушениями трудовой дисциплины, прав доступа,
доступа посетителей и контроля за фактами постановки/снятия с
охраны помещений. Так же этот раздел может быть использован
для отображения информации о владельце предъявленной карты
доступа на проходной.
Кроме отображения информации о сотруднике, раздел
Верификация
позволяет отображать и записывать
255
Единая система PERCo-S-20
видеоинформацию, полученную с выбранных камер.
Одновременно раздел В е р и ф и к а ц и я позволяет контролировать
до 4 точек прохода и 4 камер видеонаблюдения.
Все действия оператора, информация о фактах предъявления карт
доступа, видеоинформация автоматически записываются разделом
и доступны для последующего просмотра и анализа.
Для организации рабочего места:
1. Определите, какие точки доступа и в каких ситуациях будут
контролироваться разделом В е р и ф и к а ц и я .
2. Определите, на каком рабочем месте будет осуществляться
работа модуля.
3. Проверьте наличие связи (прохождение IP пакетов) между
выбранным рабочим местом и компьютером, на котором
установлен сервер системы, контроллерами, точки доступа
которых будут контролироваться, и видеокамерами, информация
с которых будет сопоставлена выбранным точкам доступа.
4. Проведите инсталляцию модуля В е р и ф и к а ц и я на
выбранном компьютере.
256
Расширенное ПО. Руководство администратора
5. Опишите конфигурацию раздела В е р и ф и к а ц и я .
Учитывая, что в зависимости от режима работы предприятия, может
возникнуть необходимость контролировать доступ в различные
помещения, на одном рабочем месте может быть создано несколько
конфигураций. Переключение между ними может осуществлять
оператор в соответствии с установленными административными

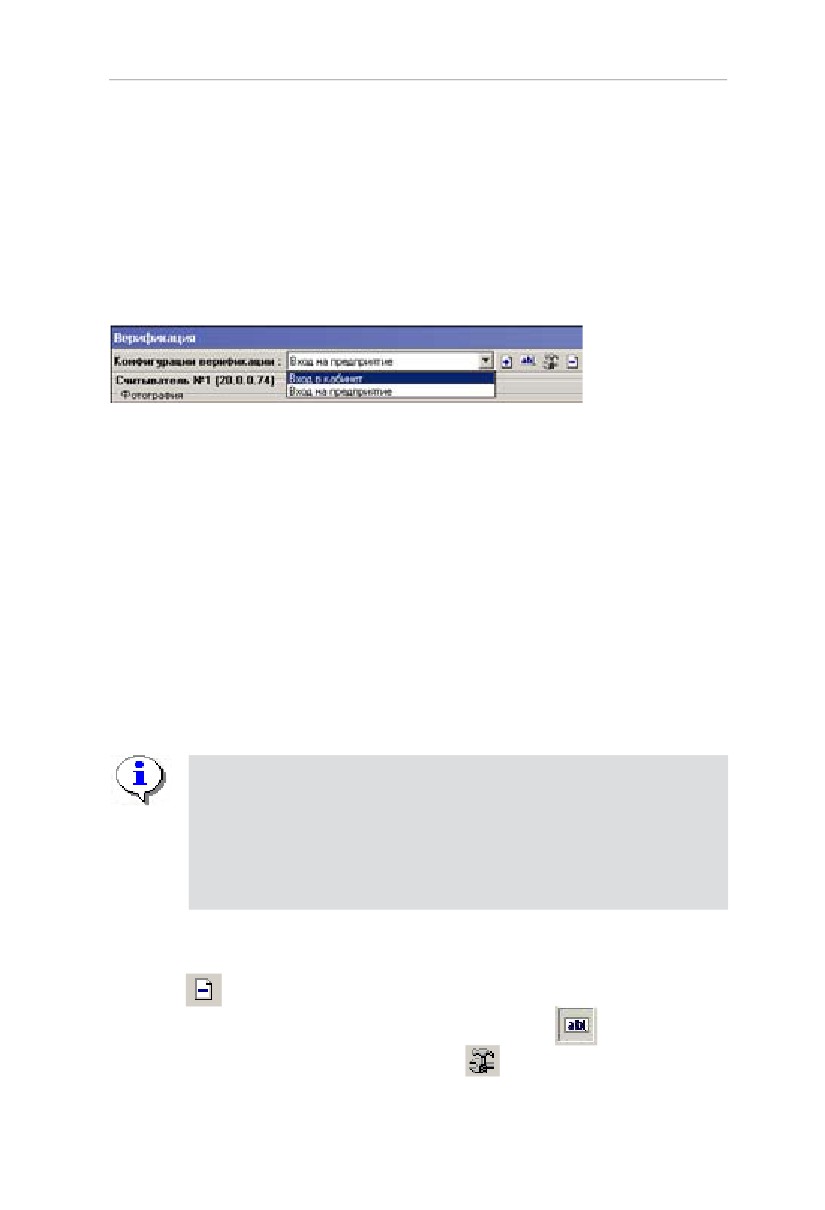

правилами. Для переключения между конфигурациями используйте
комбинированный список в верхней части рабочего окна при
условии, что данному оператору это будет разрешено:
Об установке прав оператора по работе с этим разделом смотрите
соответствующий раздел данного руководства.
Возможность переключения между конфигурациями может быть
проиллюстрирована следующим примером.
Например, до начала рабочего дня и после его окончания
оператор контролирует вход/выход на территорию предприятия,
проверяя соответствие предъявленного пропуска сотруднику его
предъявившему. После начала рабочего дня оператор меняет
конфигурацию раздела, выбирая другую. И начинает контролировать
вход в администрацию предприятия.
Такая организация работы позволяет уменьшить затраты на
организацию дополнительного рабочего места сотрудника
безопасности.
ПРИМЕЧАНИЕ
Конфигурация схем работы раздела В е р и ф и к а ц и я
записывается локально на каждом рабочем месте.
Таким образом, в случае наличия в системе нескольких
рабочих мест создайте конфигурации работы на каждом
рабочем месте.
Для удаления конфигурации раздела Верификация предназначена
кнопка
Для изменения названия конфигурации кнопка
Для изменения конфигурации кнопка
Кнопки Разрешить, Запретить становятся активными только в
257
Единая система PERCo-S-20
случае предъявления карты, при условии, что данное предъявление
обрабатывается разделом. И предназначены для принятия решения
оператором.
ПРИМЕЧАНИЕ
Контроль за предъявлением карт доступа в
режиме верификации для выбранного считывателя
может осуществляться только из одного раздела
Верификация. Невозможно организовать несколько
рабочих мест операторов раздела В е р и ф и к а ц и я ,
контролирующих одно и то же устройство.
Конфигурация модуля

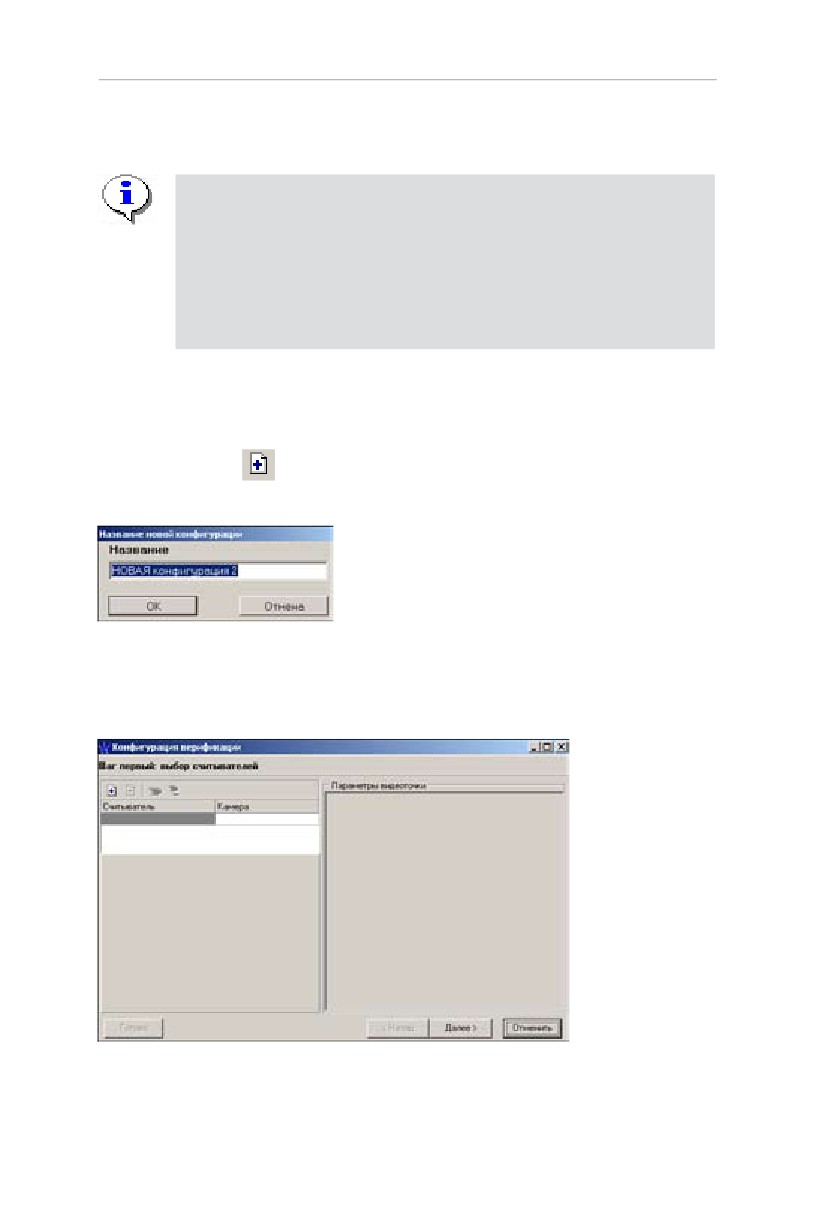

Для создания новой конфигурации воспользуйтесь кнопкой
Добавить
— или горячими клавишами Ctrl + N. При этом
откроется следующее окно:
Введите название. Это название будет отображаться в списке при
выборе конфигурации раздела В е р и ф и к а ц и я . После щелчка
на кнопке «ОК» откроется окно задания параметров создаваемой
конфигурации:
В этом окне выберите те считыватели, проход через которые
будут контролироваться на данном рабочем месте. Максимально
в одной конфигурации может быть добавлено 4 считывателя. Для
258
Расширенное ПО. Руководство администратора
добавления считывателя щелкните на кнопке
. Откроется
окно:

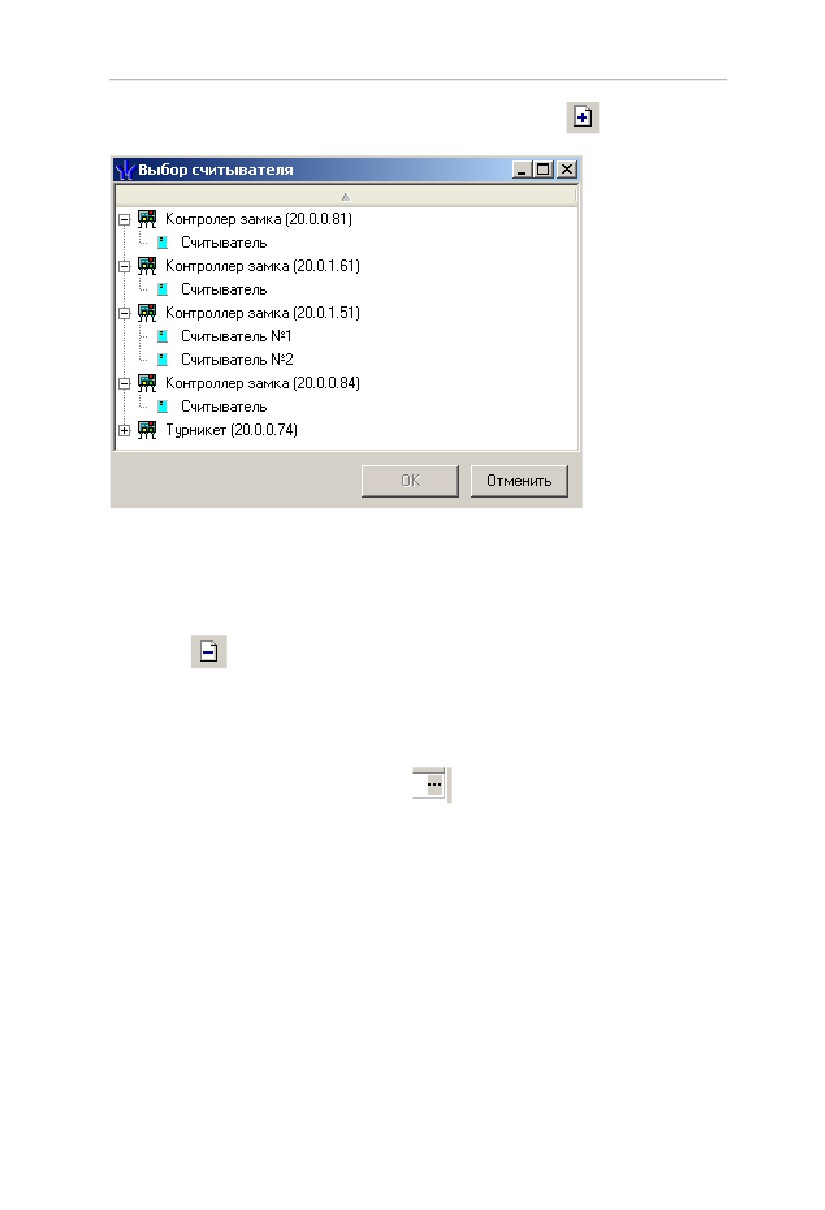

В этом окне укажите тот считыватель, проход через который будет
контролироваться в данной конфигурации.
Для удаления считывателей, добавленных ошибочно, воспользуйтесь
кнопкой
После добавления всех считывателей добавьте видеокамеру,
которая расположена вблизи этого считывателя и которая позволит
оператору дистанционно контролировать ситуацию в месте
установки считывателя.
Для этого щелкните на кнопке
, расположенной в столбце
Камеры.

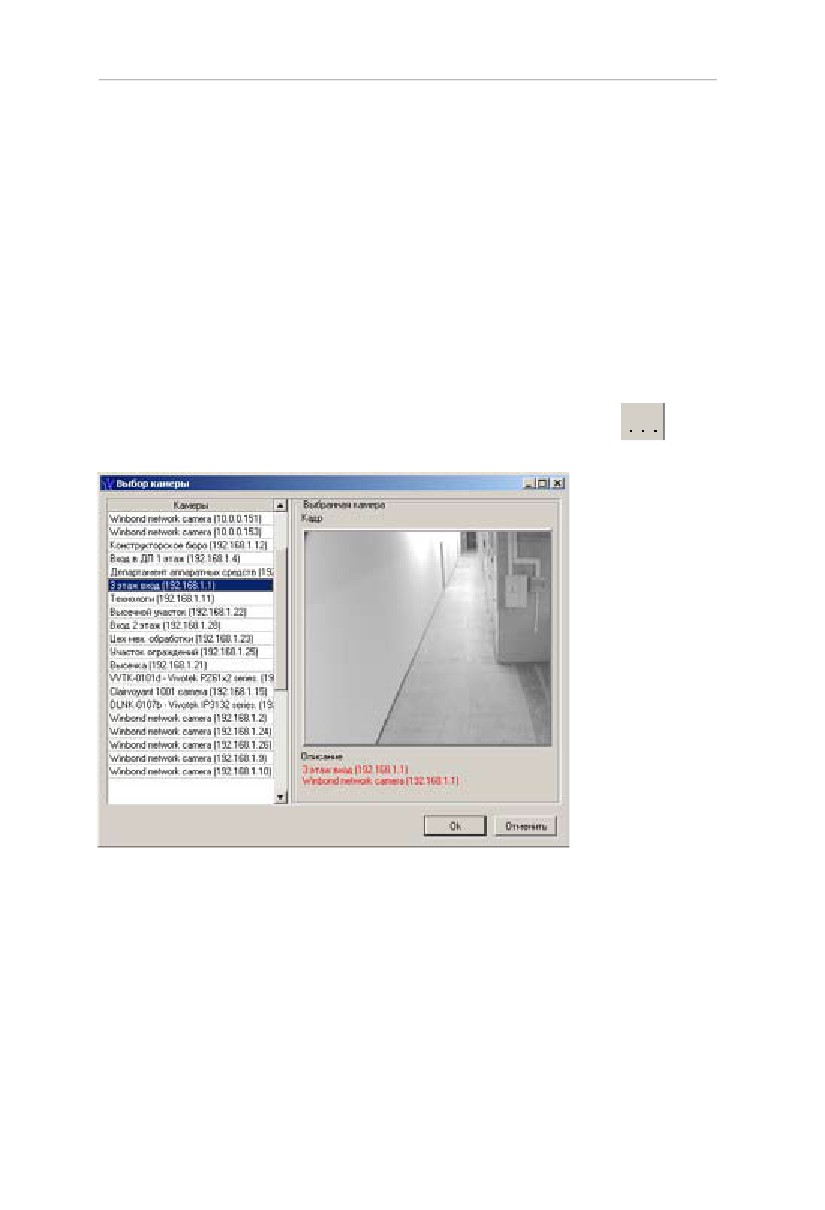

В открывшемся окне выбора отобразится список всех видеокамер,
входящих в конфигурацию системы безопасности:
259
Единая система PERCo-S-20
Для удобства выбора в правой части окна при выборе камеры
автоматически выводится видеоизображение.
После добавления всех необходимых считывателей и видеокамер
укажите, в каких ситуация и как должен работать раздел
Верификация при предъявлении карты доступа к каждому из
выбранных считывателей. Для этого выберите поочередно каждый
из добавленных считывателей и в правой части окна задайте
необходимые параметры.

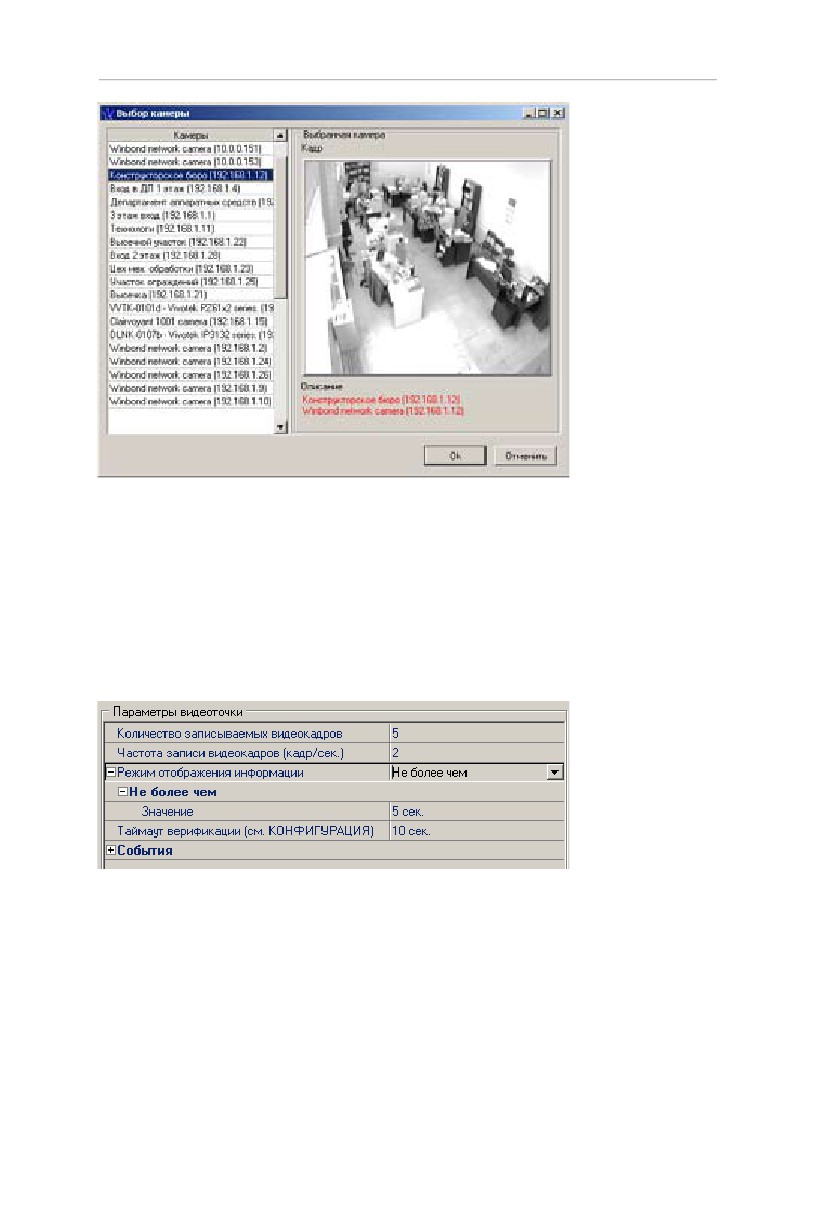

1. Количество записываемых видеокадров
- параметр,
задающий количество записываемых видеокадров с выбранной
видеокамеры при предъявлении карты доступа к выбранному
считывателю.
2. Частота записи видеокадров
- параметр, задающий
интервал записи видеокадров.
3. Режим отображения информации - параметр, указывающий
в течение какого времени после команды в рабочем окне будет
260
Расширенное ПО. Руководство администратора
отображаться информация о карте доступа. Доступны два
варианта значения параметра:
a) Постоянный. В этом случае в рабочем окне раздела
Верификация отображение информации о карте доступа
не ограничено временем.
b) Не более чем. В этом случае данные идентификатора
отображаются после команды в течении времени, указанного в
параметре «Значение».
4. Таймаут верификации - не изменяемый в данном окне
параметр, указывающий время, в течение которого контроллер
будет ожидать действий оператора раздела В е р и ф и к а ц и я .
Значения этого параметра задаются при описании параметров
работы выбранного считывателя и описаны в соответствующем
разделе данного руководства.

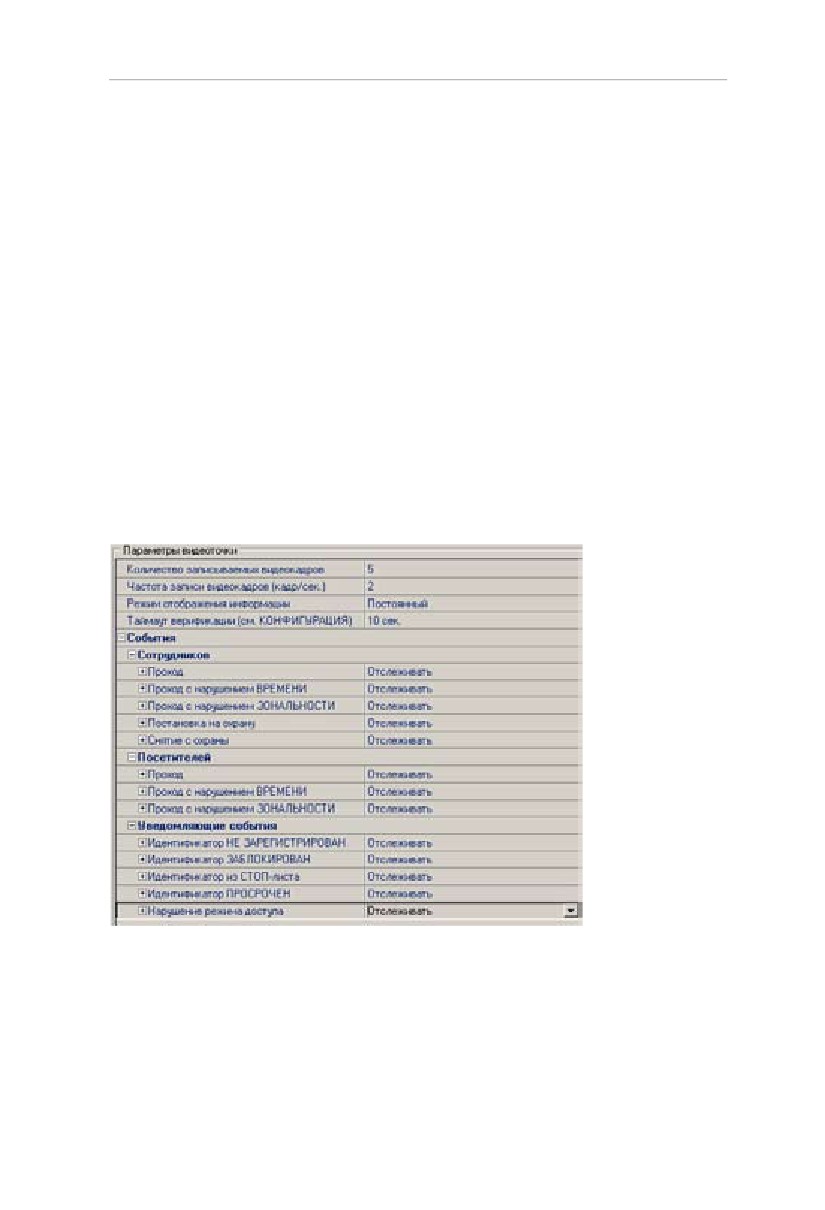

Далее укажите, какие именно события подлежат верификации со
стороны оператора раздела В е р и ф и к а ц и я . Для этого раскройте

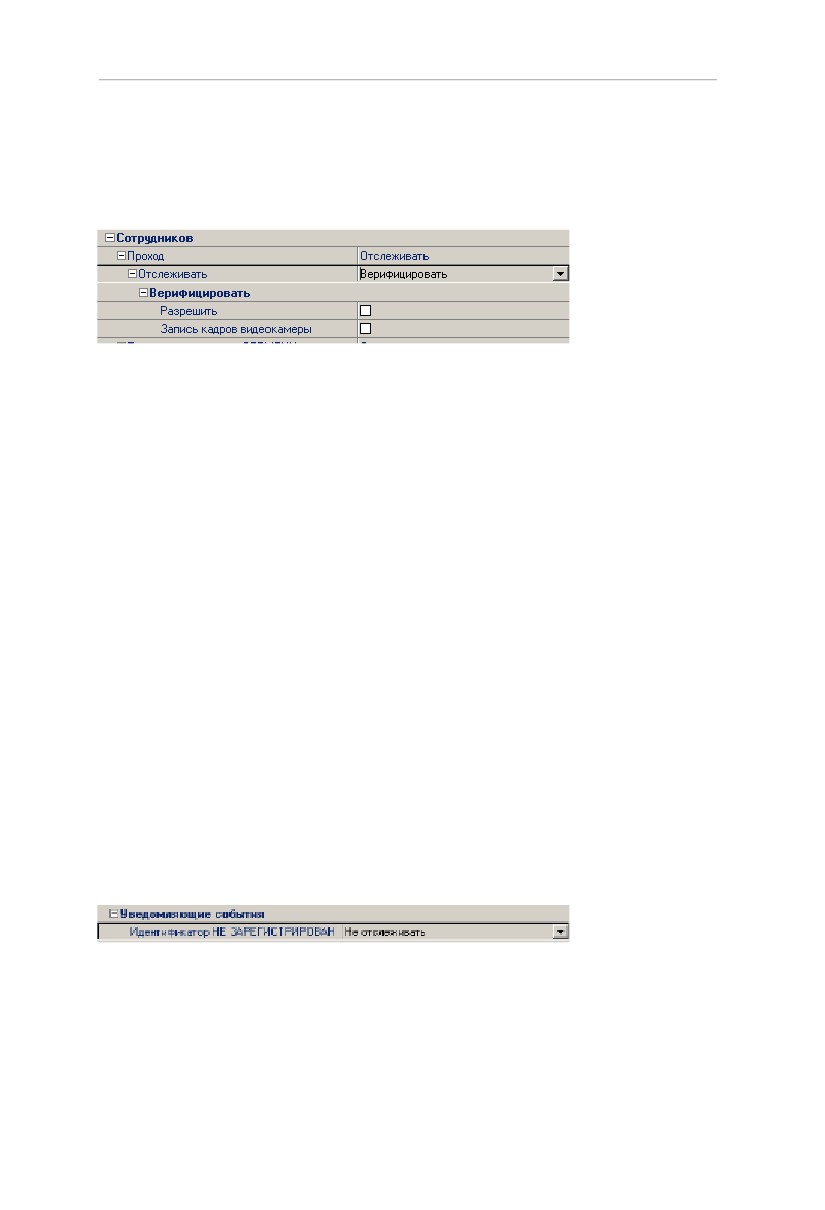

параметр «События» выбранного считывателя:

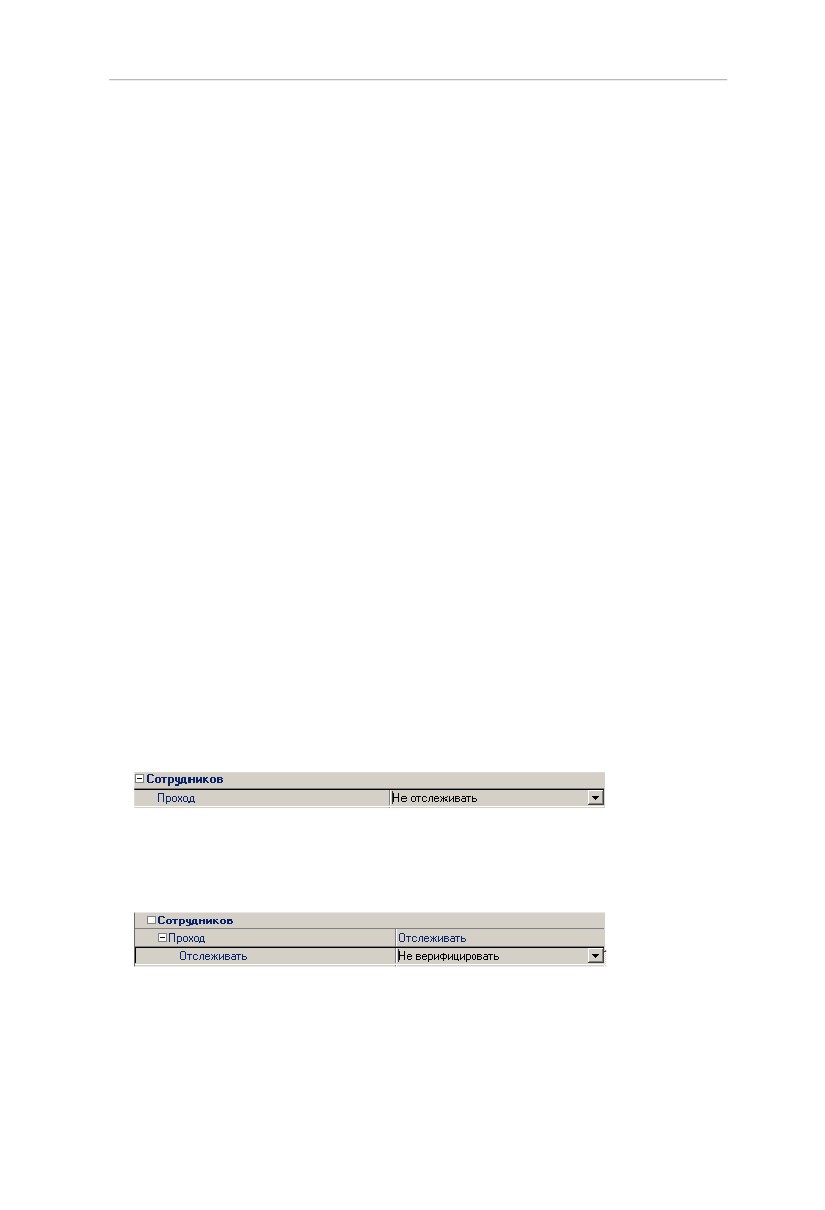

Отслеживание фактов предъявления карт доступа сотрудников
описывается в группе «События - Сотрудников». Доступны для
отслеживания следующие события, связанные с предъявлением
карты сотрудника:
1. Проход - событие, возникающее при предъявлении карты
261
Единая система PERCo-S-20
доступа, имеющей право на проход через исполнительное
устройство, управляемое этим считывателем.
2. Проход с нарушением времени - событие, возникающее при
предъявлении карты доступа, имеющей право на проход через
исполнительное устройство, управляемой этим считывателем.
При этом время предъявления карты не соответствует временному
критерию доступа данной карты.
3.
Проход с нарушением зональности
- событие,
возникающее при предъявлении карты доступа, имеющей право
на проход через исполнительное устройство, управляемое этим
считывателем. При этом владелец этой карты нарушил правила
«защиты от передачи идентификаторов», то есть пытается
совершить повторный вход в помещение.
4. Постановка на охрану - событие, возникающее при попытке
постановки помещения на охрану при помощи карты доступа.
5. Снятие с охраны - событие, возникающие при попытке
снятия помещения с охраны при помощи карты доступа.
Отслеживание фактов предъявления карт доступа посетителей
описывается в группе «События - Посетителей». Доступны для
отслеживания следующие события, связанные с предъявлением
карты посетителя:
1. Проход - событие, возникающее при предъявлении карты
доступа, имеющей право на проход через исполнительное
устройство, управляемое этим считывателем.
2. Проход с нарушением времени - событие, возникающее при
предъявлении карты доступа, имеющей право на проход через
исполнительное устройство, управляемое этим считывателем.
При этом время предъявления карты не соответствует временному
критерию доступа данной карты.
3.
Проход с нарушением зональности
- событие,
возникающее при предъявлении карты доступа, имеющей право
на проход через исполнительное устройство, управляемое этим
считывателем. При этом владелец этой карты нарушил правила
«защиты от передачи идентификаторов», то есть пытается
совершить повторный вход в помещение.
Отслеживание фактов предъявления карт доступа, не имеющих
права на проход через исполнительное устройство, управляемое
выбранным считывателем описывается в группе
«События
262
Расширенное ПО. Руководство администратора
- Уведомляющие события». Для отслеживания доступны
следующие события:
1.
Идентификатор не зарегистрирован
- событие,
возникающее при предъявлении карты доступа, которая не
внесена в списки карт системы. То есть эта карта доступа никогда
не выдавалась сотрудникам или посетителям предприятия или
была выдана, а в последствии была удалена из всех списков.
2. Идентификатор заблокирован
- возникает в случае
предъявления карты доступа, которая была заблокирована.
Подробно о блокировке карт доступа смотрите раздел «Параметры
доступа» данного руководства.
3. Идентификатор из «СТОП - листа» - событие, возникающее
при предъявлении карты доступа занесенной в СТОП-лист.
Подробно о занесении карты доступа в СТОП - лист смотрите
раздел «Параметры доступа» данного руководства.
4. Идентификатор просрочен - событие, возникающее при
предъявлении карты доступа с истекшим сроком действия.
Подробно о сроке действия карт доступа смотрите раздел
«Параметры доступа» данного руководства.
5. Нарушение режимов доступа - событие, возникающее при
предъявлении карты доступа в режиме «Закрыто» или в режиме
«Охрана» при условии, что данная карта доступа не имеет права
на снятие помещения с охраны.
Для событий связанных с предъявлением карт доступа сотрудников
и посетителей могут быть заданы следующие параметры работы
раздела В е р и ф и к а ц и я :
• Не отслеживать - в этом случае программный раздела
Верификация никак не реагирует на предъявление карты
доступа.
• Отслеживать
- в этом случае программный раздела
Верификация будет отслеживать предъявление карты доступа
и работать в зависимости от следующих установленных
параметров:
263
Единая система PERCo-S-20
a Не верифицировать - при установке этого параметра
раздела В е р и ф и к а ц и я будет только отображать
информацию о владельце предъявленной карты доступа
и видеоинформацию с видеокамеры при условии, что она
установлена.
a Верифицировать - при установке этого параметра
раздел В е р и ф и к а ц и я будет отображать информацию о
владельце предъявленной карты доступа и видеоинформацию
с видеокамеры при условии, что она установлена. При этом
решение о разрешении прохода должен принять оператор,
используя кнопку разрешающую или запрещающую проход.
Кроме этого при условии работы программного модуля
«Верификация» в режиме верификация могут быть установлены
следующие параметры:
• Разрешить - в этом случае по истечении таймаута верификации
раздел автоматически разрешит проход без вмешательства
оператора. При этом оператор в течение этого времени может
самостоятельно принять нужное для него решение, используя
соответствующие кнопки.
• Запись кадров видеокамеры - при выборе этого параметра
раздел В е р и ф и к а ц и я будет записывать видеоизображение
в количестве и с частотой, указанными в параметрах точки
верификации.
Для событий представленных в группе «Уведомляющие события»
могут быть заданы следующие параметры работы раздела
Верификация:
• Не отслеживать - в этом случае раздела В е р и ф и к а ц и я
никак не реагирует на предъявление карты доступа, вызвавшей
данное событие.
264
Расширенное ПО. Руководство администратора
• Отслеживать
- в этом случае раздел В е р и ф и к а ц и я
будет отслеживать предъявление карты доступа вызвавшей это
событие, и работать в зависимости от следующих установленных
параметров:
• Запись кадров видеокамеры - при выборе этого параметра,
раздел Верификация будет записывать видеоизображение
в количестве и с частотой, указанными в параметрах точки
верификации.
После задания параметров работы раздела Верификация
щелкните на кнопке
перейдете на следующий этап
задания параметров конфигурации раздела В е р и ф и к а ц и я :

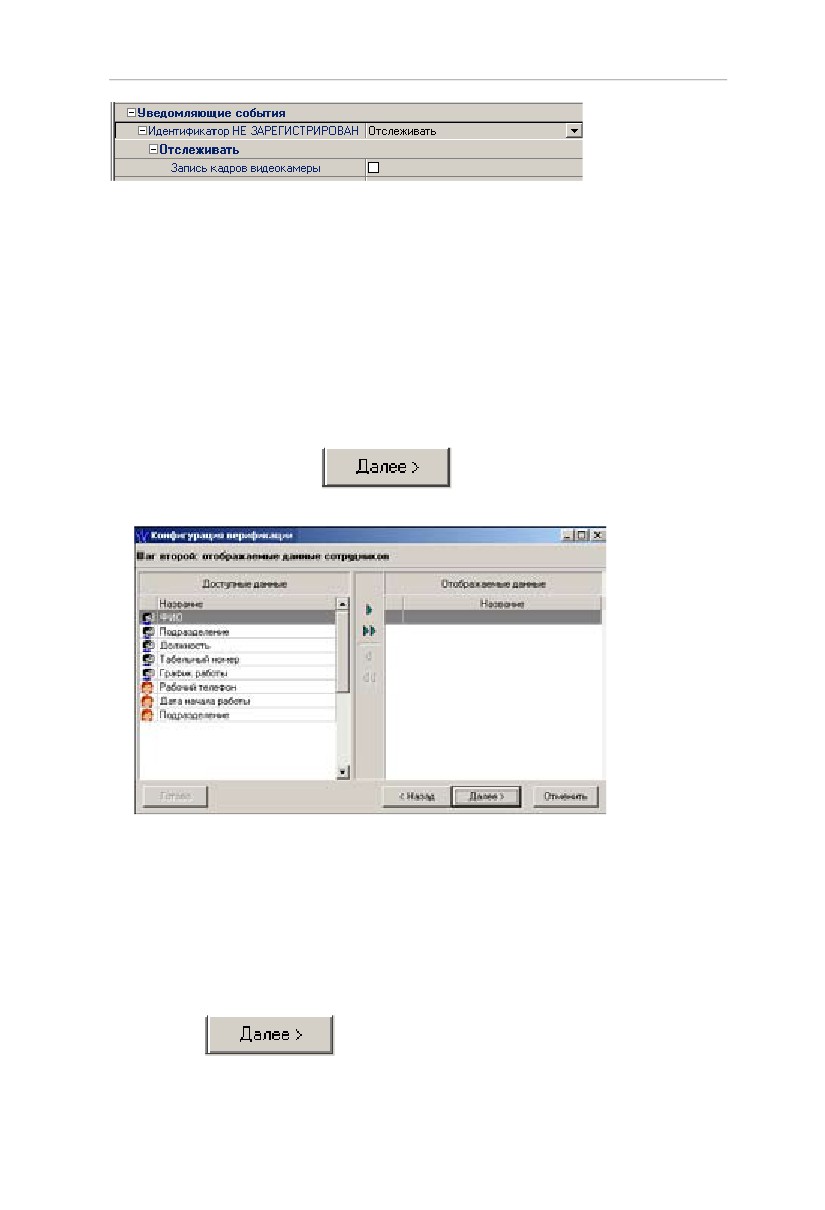

На этом этапе вы определите, какие данные о сотруднике должны
отображаться в рабочем окне раздела В е р и ф и к а ц и я при
предъявлении карты доступа сотрудником предприятия.
Для выбора данных выделите их в левой части окна и при помощи
стрелок расположенных в центральной части перенесите в правую
часть окна.
После завершения этой операции щелкните
на кнопке

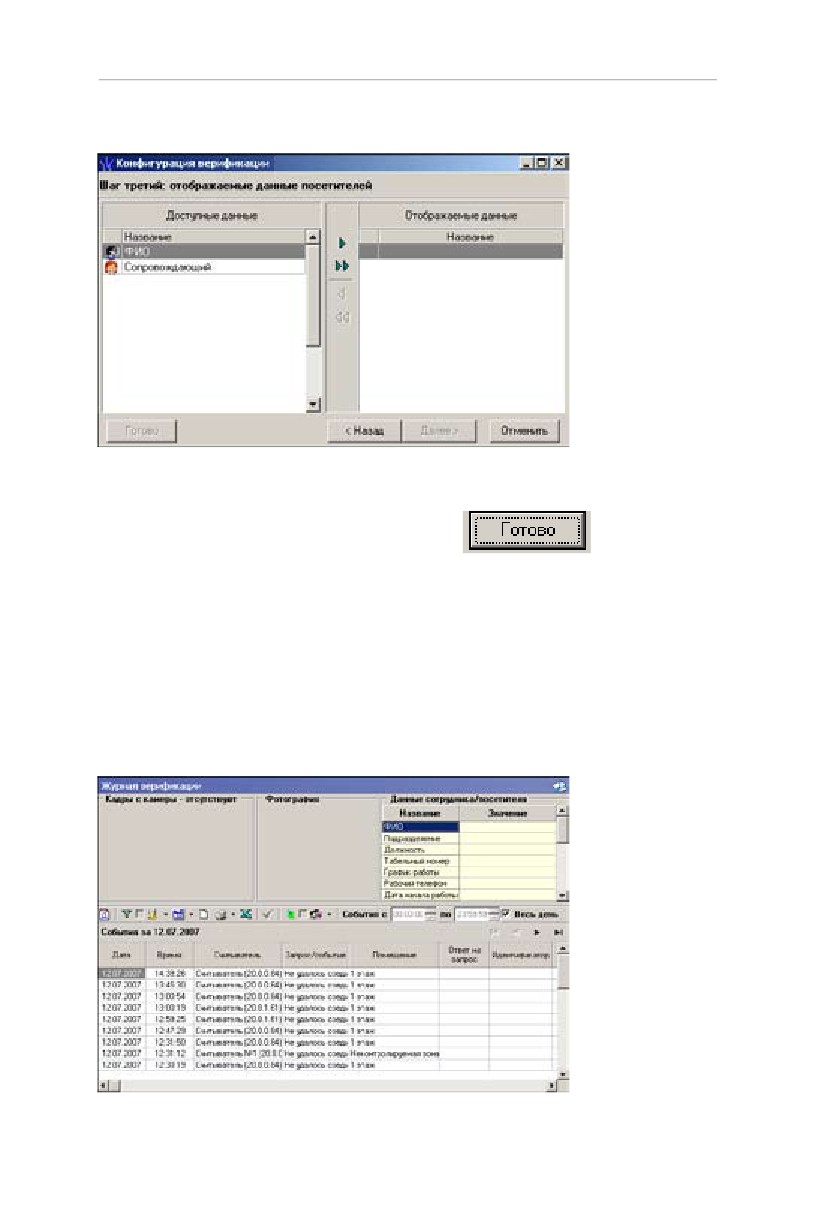

В открывшемся окне задайте, какие данные о посетителях
265
Единая система PERCo-S-20
предприятия будут отображаться при предъявлении карты доступа
посетителя:
Для завершения действий по созданию конфигурации раздела
Верификация щелкните на кнопке
Журнал верификации
Раздел Ж у р н а л
верификации
предназначен для
просмотра данных о фактах предъявления карт доступа к
контролируемым считывателям, которые контролируются разделом
Верификация.
266
Расширенное ПО. Руководство администратора
Информация о значении кнопок управления приведена в руководстве
оператора по разделу Ж у р н а л в е р и ф и к а ц и и .
Верхняя часть окна предназначена для отображения
видеоинформации записанной при предъявлении карты, фотографии
владельца предъявленной карты доступа и его данных.
В нижней части окна расположены события, обработанные разделом
Верификация.
ТРЕБОВАНИЯ К АППАРАТУРЕ
Компьютеры:
Объем дискового пространства:
a Сервер системы: 100 Гб.
a Сервер видеонаблюдения: Для хранения видеоизображения
не менее 300 Гб.
a Станция: 1 Гб.
Оперативная память:
a Сервер системы: 3 Гб.
a Сервер видеонаблюдения: 3 Гб.
a Станция: 2 Гб.
Процессор:
a Сервер системы: не ниже Pentium 4
a Сервер видеонаблюдения: не ниже Pentium 4
a Станция: не ниже Celeron 2.5
Операционная система: Windows 2000 Prof., Windows 2003. Internet
Explorer 6.0
Для станции Windows XP, Windows 2000 Prof., Windows 2003. Inter-
net Explorer 6.0
Для сервера системы и сервера видеонаблюдения допустимо
использование 64 битных версий операционных систем.
267
Единая система PERCo-S-20
Сеть: 100 Mbit.
ПРИЛОЖЕНИЕ 1. События
События мониторинга
События, возникающие в подсистеме контроля доступа
1. События, связанные с предъявлениями карт
1.1. Предъявление невалидной карты
(вызвавшее или нет
генерацию тревоги в зависимости от параметров генератора
тревоги) с типом невалидности:
w карта не зарегистрирована - карта не передавалась в
контроллер, то есть ей не предоставлялись права доступа в
этот контроллер;
w карта запрещена - владельцу предъявленной карты доступа
запрещен доступ через этот контроллер, то есть данный
контроллер включен в список объектов доступа этой карты, но
доступ через него запрещен;
w карта включена в СТОП - лист - предъявленная карта
доступа включена в «СТОП - лист»;
w карта с истекшим сроком действия - у предъявленной карты
доступа истек срок действия, установленный в параметрах
доступа.
1.2. Предъявление карты
(нарушителя, вызвавшей или нет
генерацию тревоги в зависимости от параметров генератора
тревоги) с кодом нарушения:
w несоответствие временным критериям доступа - карта
предъявлена в момент времени, не совпадающий с интервалами
времени, указанными во временных характеристиках доступа
данной карты;
w
несоответствие текущему местоположению, т.е.
предъявленная карта нарушила зональность данной системы,
совершила попытку повторного входа/выхода;
w несоответствие временным критериям доступа и текущему
268
Расширенное ПО. Руководство администратора
местоположению, т.е. предъявленная карта является
нарушителем и по времени и по зональности.
1.3. Запрет прохода, нарушение комиссионирования. Событие
возникает, если было зафиксировано несоответствие с
комиссионирующей картой, или комиссионирование не было
выполнено вообще (вызвавшее или нет генерацию тревоги в
зависимости от параметров генератора тревоги).
1.4. Предъявление запрещенной карты, нарушение Режима
работы. Событие возникает:
w
по предъявлению любой карты в Режиме работы
«Закрыто»;
w по предъявлению в Режиме работы «Охрана» карты, которая
не имеет права автономного снятия с охраны группы ресурсов с
ИУ либо права автономной постановки/снятия с охраны группы
ресурсов без ИУ (вызвавшее или нет генерацию тревоги в
зависимости от параметров генератора тревоги).
1.5. ИУ не закрыто после прохода по идентификатору
(с
фиксацией номера карты). Событие возникает, если после
прохода по карте время активизации состояния контакта ИУ
превысило установленное предельное время разблокировки.
2. События, связанные с состоянием ИУ
2.1. Несанкционированный проход через ИУ
(взлом ИУ)
(вызвавшее или нет генерацию тревоги в зависимости от
параметров генератора тревоги). Событие возникает при
активизации состояния контакта ИУ, не сопровождающегося
санкционированным системой открытием ИУ, механической
разблокировки двери, турникета с последующим проходом через
него.
2.2. ИУ не закрыто после прохода от ДУ (вызвавшее или нет
генерацию тревоги в зависимости от параметров генератора
тревоги). Событие возникает, если время активизации состояния
контакта ИУ по команде от ДУ превысило установленное
предельное время разблокировки. То есть после разблокировки
от ДУ и совершения прохода исполнительное устройство не
возвращено в закрытое состояние в течение времени большего,
чем предельное время разблокировки.
2.3. ИУ не закрыто после прохода от ПК (вызвавшее или нет
генерацию тревоги в зависимости от параметров генератора
тревоги). Событие возникает, если время активизации состояния
269
Единая система PERCo-S-20
контакта ИУ по команде от ПК превысило установленное
предельное время разблокировки. То есть после разблокировки
от команды ПК и совершения прохода исполнительное устройство
не возвращено в закрытое состояние в течение времени большего,
чем предельное время разблокировки.
2.4. ИУ разблокировано или ИУ заблокировано. Событие
отражает изменение текущего состояния контакта ИУ.
3. События, связанные с изменением текущего состояния
тестовых входов
3.1. Активизация
(вызвавшая или нет генерацию тревоги
в зависимости от параметров генератора тревоги). Событие
вызывается срабатыванием устройства, подключенного к данному
тестовому входу.
3.2. Нормализация
Событие вызывается отключением
устройства (переходом в нормальное состояние), подключенного
к данному тестовому входу.
4. События, связанные с изменением текущего состояния
релейных выходов
4.1. Активизация. Событие происходит в случае подачи
контроллером управляющего сигнала на релейный выход.
Причиной может служить команда от программного обеспечения
или выполнение заданной на этапе конфигурации логики работы
контроллера.
4.2. Нормализация релейного выхода. Событие происходит в
случае снятия контроллером управляющего сигнала с релейного
выхода. Причиной может служить ко манда от программного
обеспечения или выполнение заданной на этапе конфигурации
логики работы контроллера.
5. События, связанные с изменением текущего состояния
корпуса контроллера
5.1. Корпус контроллера открыт (с вызовом или нет генерации
тревоги в зависимости от параметров генератора тревоги).
Событие происходит в случае вскрытия корпуса контроллера.
5.2. Корпус контроллера закрыт. Событие происходит при
закрытии корпуса контроллера.
6. События, связанные с изменением текущего состояния
контроллеров или системы
270
Расширенное ПО. Руководство администратора
6.1. Изменение Режима работы по команде оператора. Событие
возникает при изменении любого Режима работы (кроме Режима
работы
«Охрана») на любой другой Режим работы
(кроме
Режима работы «Охрана») по команде оператора программного
обеспечения.
6.2
Изменение Режима работы на/с Режим работы «Охрана».
Событие возникает при постановке/снятии с охраны группы
ресурсов, в которую входит ИУ. Выход из Режима работы
«Охрана» производится в Режим работы «Контроль».
6.3. Изменение Режима работы по команде ИК - пульта. Событие
возникает при изменении любого Режима работы (кроме Режима
работы «Охрана») на любой другой Режим работы (кроме Режима
работы «Охрана») по команде ИК - пульта.
6.4. Тревога по команде ИК - пульта. Событие возникает при
поднятии тревоги по команде ИК - пульта.
6.5. Переполнение или очистка журнала регистрации
контроллера. Переполнение журнала возникает после заполнения
в памяти контроллера свободной предпоследней страницы
журнала (размер одной страницы равен 32 событиям). Очистка
журнала происходит всегда после чтения переполненного
журнала регистрации.
6.6. Авария или восстановление питания. Авария возникает в
случае понижения напряжения питания контроллера ниже уровня
10 вольт. Восстановление происходит в случае установления
нормального уровня напряжения - 12 вольт.
6.7. Тревога или сброс тревоги. События связаны с
возникновением тревожной ситуации в системе (см. Параметры
генератора тревоги
(ГДЕ?)) и сбросом сигнала тревоги
оператором системы под управлением ПО “Управление системой”
или активизацией тестового входа сброса тревоги.
6.8. Нарушение или восстановление связи с контроллером.
Эти события относятся к разряду диагностических и отражают
возможное нарушение и восстановление работоспособности
структурных элементов системы. Возникают при нарушении
связи между программным обеспечением системы безопасности
и контроллером. Нарушение связи с контроллером
-
маршрутизатором системы фактически означает нарушение
связи со всеми контроллерами его подсети.
6.9. Ошибка принятого сообщения. Событие возникает в случае
271
Единая система PERCo-S-20
невозможности контроллера правильно декодировать принятое
от программного обеспечения сообщения. Может быть вызвано
ошибками сети Ethernet.
6.10. Переполнение списка идентификаторов. Событие приходит
в случае, если из-за внутренней ошибки программного
обеспечения в контроллер передано количество карт доступа,
превышающее его ресурсы.
6.11. Тревога по вскрытию корпуса извещателя. Событие
происходит в случае вскрытия корпуса извещателя,
подключенного к шлейфам ОПС, при условии, что извещатель
имеет датчик вскрытия корпуса.
6.12. Корпус извещателя закрыт. Событие возникает при закрытии
предварительно открытого корпуса извещателя, подключенного
к шлейфам ОПС, при условии, что извещатель имеет датчик
вскрытия корпуса.
6.13. Неисправность контроллера:
w памяти FRAM;
w памяти DataFlash;
w памяти SRAM;
w часов RTC;
w шины I2C.
6.14. Форматирование памяти:
w область журнала событий;
w область списка карт;
w область установок конфигурации;
w область программ;
w область текущих установок.
События ОПС
1.События, связанные с изменениями состояний группы
ресурсов
1.1. Группа ресурсов взята на охрану по идентификатору.
272
Расширенное ПО. Руководство администратора
Событие возникает при взятии на охрану всей группы ресурсов
по карте с соответствующими правами. Если группа ресурсов
включает в себя ИУ, то данное событие будет сопровождаться
событием «Смена Режима работы на Режим работы «Охрана».
1.2.
Группа ресурсов снята с охраны по идентификатору.
Событие возникает при снятии с охраны группы ресурсов по карте
с соответствующими правами. Если группа ресурсов включает
в себя ИУ, то данное событие будет сопровождаться событием
«Смена Режима работы на Режим работы «Контроль».
1.3.
Попытка взятия группы ресурсов
(невозможно взять)
по идентификатору. Событие возникает при попытке взятия на
охрану по карте группы ресурсов:
w нарушение состояния ресурса тестовый вход. Событие
возникает, если в процессе постановки группы ресурсов на
охрану состояние;
w
данного ресурса было не нормализовано. Например,
датчик движения, подключенный к данному тестовому входу,
находится в активном состоянии;
w нарушение состояния ресурса ИУ. Событие возникает, если
в процессе постановки группы ресурсов на охрану состояние
данного ресурса было не нормализовано. Возникает при
импульсном режиме работы выхода управления ИУ;
w с нарушением комиссионирования. Событие возникает,
если в процессе постановки группы ресурсов на охрану было
зафиксировано несоответствие с комиссионирующей картой
или комиссионирование не было выполнено вообще;
w отказ в подтверждении взятия от верификации. Событие
возникает, если в процессе постановки группы ресурсов
на охрану не было подтверждения от верифицирующего
устройства или верифицирующее устройство выдало запрет;
w с несоответствием временных критериев доступа. Событие
возникает при поднесении к контроллеру, находящемуся в
Режиме работы «Охрана», карты с правами постановки на
охрану группы ресурсов без ИУ и являющейся нарушителем по
времени;
w с несоответствием текущему местоположению. Событие
возникает при поднесении к контроллеру, находящемуся в
Режиме работы «Контроль», карты с правами постановки на
273
Единая система PERCo-S-20
охрану группы ресурсов без ИУ и являющейся нарушителем
зональности;
w с несоответствием временных критериев доступа и текущему
местоположению. Событие возникает при поднесении к
контроллеру, находящемуся в Режиме работы
«Контроль»,
карты с правами постановки на охрану группы ресурсов без ИУ
и являющейся нарушителем и по времени и зональности;
w с отказом от постановки. Событие возникает, если после
поднесения к контроллеру, находящемуся в Режиме работы
«Охрана», карты с правами постановки на охрану группы
ресурсов и до истечения времени удержания ИУ в открытом
состоянии эта карта не была поднесена повторно.
1.4. Попытка снятия группы ресурсов
(невозможно снять)
по идентификатору. Событие возникает при попытке снятия с
охраны по карте группы ресурсов:
w с нарушением комиссионирования. Событие возникает,
если в процессе снятия группы ресурсов с охраны было
зафиксировано несоответствие с комиссионирующей картой
или комиссионирование не было выполнено вообще;
w отказ в подтверждении взятия от верификации. Событие
возникает, если в процессе снятия группы ресурсов с охраны
не было подтверждения от верифицирующего устройства или
верифицирующее устройство выдало запрет;
w с несоответствием временных критериев доступа. Событие
возникает при поднесении к контроллеру, находящемуся в
Режиме работы «Охрана», карты с правами снятия с охраны
любой группы ресурсов и являющейся нарушителем по
времени;
w с несоответствием текущему местоположению. Событие
возникает при поднесении к контроллеру, находящемуся
в Режиме работы
«Охрана», карты с правами снятия с
охраны любой группы ресурсов и являющейся нарушителем
зональности;
w с несоответствием временных критериев доступа и текущему
местоположению. Событие возникает при поднесении к
контроллеру, находящемуся в Режиме работы
«Охрана»,
карты с правами снятия с охраны любой группы ресурсов и
являющейся нарушителем и по времени и по зональности;
274
Расширенное ПО. Руководство администратора
w
с отказом от снятия. Событие возникает, если после
поднесения к контроллеру, находящемуся в Режиме работы
«Охрана», карты с правами снятия с охраны группы ресурсов и
до истечения времени удержания ИУ в открытом состоянии эта
карта не была поднесена повторно.
1.5. Невзятие группы ресурсов по идентификатору. Событие
возникает, если после попытки взятия группы ресурсов на
охрану по карте один или несколько из входящих в нее ресурсов
окажется в состоянии «невзятие».
1.6. Группа ресурсов взята на охрану по идентификатору с
подтверждением. Событие возникает при взятии на охрану
всей группы ресурсов по карте с соответствующими правами
и с подтверждением от верифицирующего устройства. Если
группа ресурсов включает в себя ИУ, то данное событие будет
сопровождаться событием
«Смена Режима работы на Режим
работы «Охрана»».
1.7. Группа ресурсов снята с охраны по идентификатору с
подтверждением. Событие возникает при снятии с охраны
группы ресурсов по карте с соответствующими правами и
с подтверждением от верифицирующего устройства. Если
группа ресурсов включает в себя ИУ, то данное событие будет
сопровождаться событием
«Смена Режима работы на Режим
работы «Контроль»».
1.8. Группа ресурсов взята на охрану по команде оператора.
Событие возникает при взятии на охрану всей группы ресурсов
по команде оператора ПК. Если группа ресурсов включает в себя
ИУ, то данное событие будет сопровождаться событием «Смена
Режима работы на Режим работы «Охрана»».
1.9. Группа ресурсов снята с охраны по команде оператора.
Событие возникает при снятии с охраны группы ресурсов по
команде оператора ПК. Если группа ресурсов включает в себя
ИУ, то данное событие будет сопровождаться событием «Смена
Режима работы на Режим работы «Контроль».
1.10. Попытка взятия группы ресурсов (невозможно взять) по
команде оператора. Событие возникает при попытке взятия на
охрану по команде оператора группы ресурсов:
w нарушение состояния ресурса тестовый вход. Событие
возникает, если в процессе постановки группы ресурсов на
охрану состояние данного ресурса было не нормализовано;
w нарушение состояния ресурса ИУ. Событие возникает, если
275
Единая система PERCo-S-20
в процессе постановки группы ресурсов на охрану состояние
данного ресурса было не нормализовано.
1.11.
Невзятие группы ресурсов по команде оператора.
Событие возникает при невозможности попытки взятия на
охрану по команде оператора одного или нескольких ресурсов
из группы (только для шлейфа сигнализации).
1.12. Тихая тревога по группе ресурсов. Событие возникает,
если один или несколько ресурсов, входящих в группу ресурсов,
перейдут в состояние «Тихая тревога».
1.13. Тревога по группе ресурсов. Событие возникает, если один
или несколько ресурсов, входящих в группу ресурсов, перейдут в
состояние «Тревога».
1.14. Взятие группы ресурсов на охрану по идентификатору.
Событие возникает при начале процедуры взятия на охрану всей
группы ресурсов по карте с соответствующими правами (идет
задержка взятия).
1.15. Взятие группы ресурсов на охрану по команде оператора.
Событие возникает при начале процедуры взятия на охрану всей
группы ресурсов по команде оператора (идет задержка взятия).
2. События, связанные с изменением текущего состояния
ресурсов, входящих в группу ресурсов
2.1.
«Невзятие» на охрану, ресурс ШС. Событие возникает, если
в момент взятия группы ресурсов на охрану состояние входящего в
нее ШС окажется не нормализованным. ШС перейдет в состояние
«невзятие».
2.2.
«Взят» на охрану. Событие возникает при переходе ресурса
в состояние «взят»:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.3.
«Взятие» на охрану. Событие возникает в момент взятия
группы ресурсов на охрану: для ИУ - всегда, для ШС - если
установлено ненулевое значение параметра «Задержка взятия
на Охрану»:
w ресурс ИУ;
w ресурс ШС.
276
Расширенное ПО. Руководство администратора
2.4.
«Снят» с охраны. Событие возникает при переходе ресурса
в состояние «снят»:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.5. Неисправность снятого ШС. Событие возникает, если
величина сопротивления ШС не находится в пределах от 2 до 10
кОм либо изменилась более, чем на 10% в течение часа, и при
этом ШС не находится в режиме «Охрана». Параметр «задержка
восстановления нарушенного ШС в снятом состоянии» у ШС
отличен от значений 0 либо 255.
2.6. Нормализация снятого ШС. Событие возникает при
нормализации состояния ШС, находившегося в состоянии
«неисправность снятого ШС».
2.7.
«Нарушение» ресурса, состояние «Тревога»:
w ресурс тестовый вход. Событие возникает при переходе
тестового входа в состояние «Тревога»;
w ресурс ИУ. Событие возникает при переходе ИУ в состояние
«Тревога»;
w ресурс ШС. Событие возникает при переходе ШС в состояние
«Тревога».
2.8.
«Нарушение» ресурса ШС, состояние «Тихая тревога».
2.9. Восстановление ресурса. Событие возникает при
нормализации состояния, ресурса, находящегося в состоянии
«Тревога»:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.10.
Сброс тревоги ресурса. Событие возникает при
сбросе тревоги по ресурсу:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.11. Автономный сброс сирены. Событие возникает при сбросе
277
Единая система PERCo-S-20
сирены по входу автономного сброса сирены.
События, записываемые в журнал регистрации
События СКУД
1 События, связанные с перемещением через ИУ
1.1. Предъявление невалидной карты с типом невалидности:
карта не зарегистрирована
- карта не передавалась в
контроллер, то есть ей не предоставлялись права доступа в этот
контроллер;
w карта запрещена - владельцу предъявленной карты доступа
запрещен доступ через этот контроллер, то есть данный
контроллер включен в список объектов доступа этой карты, но
доступ через него запрещен;
w карта включена в СТОП - лист - предъявленная карта
доступа включена в «СТОП - лист»;
w карта с истекшим сроком действия - у предъявленной карты
доступа истек срок действия, установленный в параметрах
доступа.
1.2. Запрет прохода с причиной:
w
несоответствие временным критериям доступа. Доступ
предъявленной карте был запрещен в связи с тем, что она была
предъявлена в интервал времени, не входящий в указанный
в правах доступа. И для данного контроллера установлен
«жесткий» контроль времени;
w
несоответствие текущему местоположению, т.е.
предъявленная карта нарушила зональность данной системы.
Была совершена попытка повторного входа/выхода при
условии, что для данного контроллера установлен «жесткий»
контроль зональности;
w несоответствие временным критериям доступа и текущему
местоположению, т.е. предъявленная карта является
нарушителем и по времени и по зональности;
w нарушение комиссионирования, т.е. было зафиксировано
несоответствие
с
комиссионирующей
картой
или
комиссионирование не было выполнено вообще;
w запрет по команде охранника, т.е. после того, как контроллер
278
Расширенное ПО. Руководство администратора
разрешил проход, охранник пультом ДУ подал команду на
запрет прохода;
w запрет по команде оператора, т.е. после того, как контроллер
разрешил проход, оператор с ПК подал команду на запрет
прохода;
w
отказ в подтверждении прохода от верификации, т.е.
не было подтверждения от верифицирующего устройства
или верифицирующее устройство выдало запрет. 1.3.
Предъявление запрещенной карты, нарушение Режима работы.
Причина формирования и содержание аналогичны такому же
событию мониторинга.
1.3. Предъявление запрещенной карты, нарушение Режима
работы. Причина формирования и содержание аналогичны
такому же событию мониторинга.
1.4. Отказ от прохода, т.е. отказ от предоставленного системой
права пройти через ИУ по карте.
1.5. Проход по карте. Событие возникает при проходе через
ИУ, произошедшем после предоставления контроллером права
пройти через него и до истечения времени удержания ИУ в
открытом состоянии.
1.6. Проход по карте - нарушителю. Событие возникает только
у контроллеров замка при предъявлении карты с каким-либо
нарушением либо карты, требующей комиссионирования/
верификации в двух случаях: либо при предъявлении при
открытом замке, либо если замок будет открыт по какой-либо
внешней причине до окончания времени анализа карты по данному
предъявлению, например, будет механически разблокирован.
Список нарушений/требований:
w с несоответствием временным критериям доступа - карта
предъявлена в момент времени, не совпадающий с указанными
в правах доступа этой карты интервалами времени. При
условии, что для данного контроллера установлен «жесткий»
режим контроля времени;
w
с несоответствием текущему местоположению
-
предъявленная карта нарушила зональность данной системы,
была совершена попытка повторного входа/выхода, при
условии, что для данного контроллера установлен «жесткий»
контроль зональности;
279
Единая система PERCo-S-20
w с несоответствием временным критериям доступа и текущему
местоположению
- предъявленная карта одновременно
нарушила и временной и пространственный критерии доступа.
w
с нарушением комиссионирования
- то есть было
зафиксировано несоответствие с комиссионирующей картой
или комиссионирование не было выполнено вообще;
w
с несоответствием временным критериям доступа и с
нарушением комиссионирования
- одновременно были
нарушены правила комиссионирования и временные критерии
доступа;
w
с несоответствием текущему местоположению и с
нарушением комиссионирования - то есть одновременно были
нарушены пространственные параметры доступа и правила
комиссионирования;
w с несоответствием временным критериям доступа и текущему
местоположению и с нарушением комиссионирования - то есть
од новременно были нарушены временные и пространственные
критерии доступа и правила комиссионирования;
w при отказе в подтверждении прохода от верификации - в
результате верификации предъявленной карты контроллером
был получен запрет на подтверждение прохода;
w
с несоответствием временным критериям доступа и
при отказе в подтверждении прохода от верификации
- в
результате верификации предъявленной карты контроллером
был получен запрет на подтверждение прохода. При этом
время предъявления карты не совпадает с указанными в правах
доступа этой карты интервалами времени;
w с несоответствием текущему местоположению и при отказе
в подтверждении прохода от верификации
- в результате
верификации предъявленной карты контроллером был получен
запрет на подтверждение прохода, при этом предъявленная
карта нарушила правила зональности;
w с несоответствием временным критериям доступа и текущему
местоположению и при отказе в подтверждении прохода от
верификации - в результате верификации предъявленной карты
контроллером был получен запрет на подтверждение прохода,
при этом карта нарушила временные и пространственные
параметры доступа.
280
Расширенное ПО. Руководство администратора
1.7. Проход с подтверждением от ДУ. Событие возникает
при проходе через ИУ, произошедшем после предоставления
контроллером с подтверждением от ДУ права пройти через
него и до истечения времени удержания ИУ в открытом
состоянии. Подтверждение от ДУ осуществляется при условии,
что верифицирующее устройство не определено и стоят опции
верификации:
w на все проходы (сотрудников либо посетителей) - проход с
подтверждением от ДУ;
w при нарушении времени - проход с подтверждением от ДУ с
несоответствием временным критериям доступа;
w при нарушении местоположения - проход с подтверждением
от ДУ с несоответствием текущему местоположению;
w при нарушении и времени и местоположения - проход с
подтверждением от ДУ с несоответствием временным критериям
доступа и текущему местоположению.
1.8. Проход с подтверждением от верифицирующего устройства.
Событие возникает при проходе через ИУ, произошедшем
после предоставления контроллером с подтверждением от
верифицирующего устройства права пройти через него и
до истечения времени удержания ИУ в открытом состоянии.
Подтверждение от верифицирующего устройства осуществляется
при условии, что верифицирующее устройство определено и
стоят опции верификации:
w на все проходы (сотрудников либо посетителей) - проход с
подтверждением от верифицирующего устройства;
w при нарушении времени - проход с подтверждением от
верифицирующего устройства с несоответствием временным
критериям доступа;
w при нарушении местоположения - проход с подтверждением
от верифицирующего устройства с несоответствием текущему
местоположению;
w при нарушении и времени и местоположения - проход
с подтверждением от верифицирующего устройства с
несоответствием временным критериям доступа и текущему
местоположению.
1.9. ИУ не закрыто после прохода по карте (с фиксацией номера
карты). Событие возникает, если после прохода по карте время
281
Единая система PERCo-S-20
активизации состояния контакта ИУ превысило установленное
предельное время разблокировки. То есть, например, после
открытия дверь остается в открытом состоянии в течение
времени большем, чем время удержания в открытом состоянии,
установленное для данного контроллера.
1.10. Проход по команде от ДУ. Событие возникает при проходе
через ИУ, произошедшем после предоставления контроллером по
команде от ДУ права пройти через него и до истечения времени
удержания ИУ в открытом состоянии.
1.11. Проход по команде от ПК. Событие возникает при проходе
через ИУ, произошедшем после предоставления контроллером по
команде от ПК права пройти через него и до истечения времени
удержания ИУ в открытом состоянии.
1.12. Проход по команде от ИК - пульта. Событие возникает
при проходе через ИУ, произошедшем после предоставления
контроллером по команде от ИК - пульта права пройти через него
и до истечения времени удержания ИУ в открытом состоянии.
1.13. Несанкционированный проход через ИУ
(взлом ИУ).
Событие возникает при активизации состояния контакта ИУ, не
сопровождающегося санкционированным системой открытием ИУ.
Механической разблокировки двери, турникета с последующим
проходом через него.
2. События, связанные с изменением текущего состояния
тестовых входов
2.1. Активизация
- вызывается срабатыванием устройства,
подключенного к данному тестовому входу.
2.2. Нормализация
- вызывается отключением устройства
(переходом в нормальное состояние), подключенного к данному
тестовому входу.
3. События, связанные с изменением текущего состояния
релейных выходов
3.1. Активизация. Событие происходит в случае подачи
контроллером управляющего сигнала на релейный выход.
Причиной может служить команда от программного обеспечения
или выполнение заданной на этапе конфигурации логики работы
контроллера.
3.2. Нормализация релейного выхода. Событие происходит в
282
Расширенное ПО. Руководство администратора
случае снятия контроллером управляющего сигнала с релейного
выхода. Причиной может служить команда от программного
обеспечения или выполнение заданной на этапе конфигурации
логики работы контроллера.
4. События, связанные с изменением текущего состояния
корпуса контроллера
4.1. Корпус контроллера открыт. Событие происходит в случае
вскрытия корпуса контроллера.
4.2. Корпус контроллера закрыт. Событие происходит при
закрытии корпуса контроллера.
5. События, связанные с изменением текущего состояния
контроллеров или системы
5.1. Включение или выключение питания контроллера.
Выключение питания может возникнуть в двух случаях: или
при штатном выключении блока питания контроллера, или при
аварийном выключении, связанным с аварией сети и разрядом
аккумулятора. Включение питания возникает аналогично
выключению в двух случаях: или при штатном включении
блока питания контроллера, или при восстановлении сетевого
питания.
5.2. Изменение Режима работы по команде оператора. Событие
регистрируется контроллером при изменении режима контроля
доступа по причине получения команды смены режима контроля
доступа из программного обеспечения.
5.3. Изменение Режима работы на/с Режим работы «Охрана».
Событие возникает при постановке/снятии с охраны группы
ресурсов, в которую входит ИУ. Выход из Режима работы
«Охрана» производится в Режим работы «Контроль».
5.4. Изменение Режима работы по команде ИК - пульта. Событие
регистрируется при смене режима контроля доступа в результате
команды получаемой контроллером управления доступом от ИК
пульта управления.
5.5. Тревога по команде ИК - пульта. Событие регистрируется
при получении команды поднятия тревоги от ИК пульта
управления..
5.6. Переполнение или очистка журнала регистрации
контроллера. Переполнение журнала возникает после заполнения
283
Единая система PERCo-S-20
в памяти контроллера свободной предпоследней страницы
журнала (размер одной страницы равен 32 событиям). Очистка
журнала происходит всегда после чтения переполненного
журнала регистрации.
5.7. Авария или восстановление питания. Авария возникает в
случае понижения напряжения питания контроллера ниже уровня
10 вольт. Восстановление происходит в случае установления
нормального уровня напряжения - 12 вольт.
5.8. Тревога или сброс тревоги. События связаны с
возникновением тревожной ситуации в системе (см. параметры
генератора тревоги) и сбросом сигнала тревоги оператором
системы под управлением ПО
“Управление системой” или
активизацией тестового входа сброса тревоги.
5.9. Нарушение или восстановление связи с контроллером.
Эти события относятся к разряду диагностических и отражают
возможное нарушение и восстановление работоспособности
структурных элементов системы. Возникают при нарушении
связи между программным обеспечением системы безопасности
и контроллером. Нарушение связи с контроллером
-
маршрутизатором системы фактически означает нарушение
связи со всеми контроллерами его подсети. Через
2 минуты
отсутствия связи по одному из каналов, соединение по этому
каналу будет закрыто. Событие генерируется аналогично при
нарушении связи с
w каналом управления;
w каналом мониторинга;
w каналом регистрации.
5.10. Нет ответа на выполнение команды по каналу управления.
Через 4 минуты отсутствия ответа контроллера на выполнение
команды соединение с контроллером по всем каналам
закрывается.
5.11. Перезапуск контроллера. Событие возникает в случае
решения контроллера о поведении аппаратного сброса. Данные
события носят диагностический характер:
w внешний сброс;
w сброс по WatchDog.
5.12. Ошибка принятого сообщения. Событие возникает в случае
284
Расширенное ПО. Руководство администратора
невозможности контроллера правильно декодировать принятые
от программного обеспечения сообщения. Может быть вызвано
ошибками сети Ethernet.
5.13. Переполнение списка идентификаторов. Событие приходит
в случае, если из-за внутренней ошибки программного
обеспечения в контроллер передано количество карт доступа,
превышающее его ресурсы.
5.14. Тревога по вскрытию корпуса извещателя. Событие
происходит в случае вскрытия корпуса извещателя,
подключенного к шлейфам ОПС, при условии, что извещатель
имеет датчик вскрытия корпуса.
5.15. Корпус извещателя закрыт. Событие возникает при закрытии
предварительно открытого корпуса извещателя, подключенного
к шлейфам ОПС, при условии, что извещатель имеет датчик
вскрытия корпуса.
5.16. Неисправность контроллера. Приведенные ниже события
носят диагностический характер и содержат информацию о
выходе из строя составляющих контроллера:
w памяти FRAM;
w памяти DataFlash;
w памяти SRAM;
w часов RTC;
w шины I2C.
5.17. Форматирование памяти событий. Приведенные ниже
события содержат информацию об изменении состояния
внутренней памяти контроллера и носят диагностический
характер:
w область журнала событий;
w область списка карт;
w область установок конфигурации;
w область программ;
w область текущих установок.
285
Единая система PERCo-S-20
События ОПС
1. События, связанные с изменениями состояний группы
ресурсов
1.1. Группа ресурсов взята на охрану по идентификатору.
Событие возникает при взятии на охрану всей группы ресурсов
по карте с соответствующими правами. Если группа ресурсов
включает в себя ИУ, то данное событие будет сопровождаться
событием «Смена Режима работы на Режим работы «Охрана».
1.2. Группа ресурсов снята с охраны по идентификатору.
Событие возникает при снятии с охраны группы ресурсов по карте
с соответствующими правами. Если группа ресурсов включает
в себя ИУ, то данное событие будет сопровождаться событием
«Смена Режима работы на Режим работы «Контроль».
1.3. Попытка взятия группы ресурсов (невозможно взять) по
идентификатору. Событие возникает при попытке взятия на
охрану по карте группы ресурсов:
w нарушение состояния ресурса тестовый вход. Событие
возникает, если в процессе постановки группы ресурсов на
охрану состояние данного ресурса было не нормализовано.
Например, датчик движения, подключенный к данному
тестовому входу, находится в активном состоянии;
w нарушение состояния ресурса ИУ. Событие возникает, если
в процессе постановки группы ресурсов на охрану состояние
данного ресурса было не нормализовано. Например, это может
происходить при постановке на охрану при открытой двери;
w с нарушением комиссионирования. Событие возникает,
если в процессе постановки группы ресурсов на охрану было
зафиксировано несоответствие с комиссионирующей картой
или комиссионирование не было выполнено вообще;
w отказ в подтверждении взятия от верификации. Событие
возникает, если в процессе постановки группы ресурсов
на охрану не было подтверждения от верифицирующего
устройства или верифицирующее устройство выдало запрет;
w с несоответствием временных критериев доступа. Событие
возникает при поднесении к контроллеру, находящемуся в
Режиме работы «Контроль», карты с правами постановки на
охрану группы ресурсов без ИУ и являющуюся нарушителем
по времени;
286
Расширенное ПО. Руководство администратора
w с несоответствием текущему местоположению. Событие
возникает при поднесении к контроллеру, находящемуся в
Режиме работы «Контроль», карты с правами постановки на
охрану группы ресурсов без ИУ и являющуюся нарушителем
зональности;
w с несоответствием временных критериев доступа и текущему
местоположению. Событие возникает при поднесении к
контроллеру, находящемуся в Режиме работы
«Контроль»,
карты с правами постановки на охрану группы ресурсов без ИУ
и являющуюся нарушителем и по времени и зональности;
w с отказом от постановки. Событие возникает, если после
поднесения к контроллеру, находящемуся в Режиме работы
«Контроль», карты с правами постановки на охрану группы
ресурсов без ИУ и до истечения времени удержания ИУ в
открытом состоянии, эта карта не была поднесена повторно.
1.4. Попытка снятия группы ресурсов
(невозможно снять)
по идентификатору. Событие возникает при попытке снятия с
охраны по карте группы ресурсов:
w с нарушением комиссионирования. Событие возникает,
если в процессе снятия группы ресурсов с охраны было
зафиксировано несоответствие с комиссионирующей картой
или комиссионирование не было выполнено вообще;
w отказ в подтверждении взятия от верификации. Событие
возникает, если в процессе снятия группы ресурсов с охраны
не было подтверждения от верифицирующего устройства или
верифицирующее устройство выдало запрет;
w с несоответствием временных критериев доступа. Событие
возникает при поднесении к контроллеру, находящемуся в
Режиме работы «Охрана», карты с правами снятия с охраны
любой группы ресурсов и являющейся нарушителем по
времени;
w с несоответствием текущему местоположению. Событие
возникает при поднесении к контроллеру, находящемуся
в Режиме работы
«Охрана», карты с правами снятия с
охраны любой группы ресурсов и являющейся нарушителем
зональности;
w с несоответствием временных критериев доступа и текущему
местоположению. Событие возникает при поднесении к
контроллеру, находящемуся в Режиме работы
«Охрана»,
карты с правами снятия с охраны любой группы ресурсов и
являющейся нарушителем и по времени и по зональности;
287
Единая система PERCo-S-20
w
с отказом от снятия. Событие возникает, если после
поднесения к контроллеру, находящемуся в Режиме работы
«Охрана», карты с правами снятия с охраны группы ресурсов
без ИУ и до истечения времени удержания ИУ в открытом
состоянии эта карта не была поднесена повторно.
1.5. Невзятие группы ресурсов по идентификатору. Событие
возникает, если после попытки взятия группы ресурсов на
охрану по карте один или несколько из входящих в нее ресурсов
окажется в состоянии «невзятие».
1.6. Группа ресурсов взята на охрану по идентификатору с
подтверждением. Событие возникает при взятии на охрану всех
ресурсов группы ресурсов по карте с соответствующими правами
и с подтверждением от верифицирующего устройства. Если
группа ресурсов включает в себя ИУ, то данное событие будет
сопровождаться событием
«Смена Режима работы на Режим
работы «Охрана».
1.7.
Группа ресурсов снята с охраны по идентификатору
с подтверждением. Событие возникает при снятии с охраны
группы ресурсов по карте с соответствующими правами и
с подтверждением от верифицирующего устройства. Если
группа ресурсов включает в себя ИУ, то данное событие будет
сопровождаться событием
«Смена Режима работы на Режим
работы «Контроль».
1.8. Группа ресурсов взята на охрану по команде оператора.
Событие возникает при взятии на охрану всей группы ресурсов
по команде оператора ПК. Если группа ресурсов включает в себя
ИУ, то данное событие будет сопровождаться событием «Смена
Режима работы на Режим работы «Охрана».
1.9. Группа ресурсов снята с охраны по команде оператора.
Событие возникает при снятии с охраны группы ресурсов по
команде оператора ПК. Если группа ресурсов включает в себя
ИУ, то данное событие будет сопровождаться событием «Смена
Режима работы на Режим работы «Контроль».
1.10. Попытка взятия группы ресурсов (невозможно взять) по
команде оператора. Событие возникает при попытке взятия на
охрану по команде оператора группы ресурсов:
w нарушение состояния ресурса тестовый вход. Событие
возникает, если в процессе постановки группы ресурсов на
охрану состояние данного ресурса было не нормализовано;ru
288
Расширенное ПО. Руководство администратора
w нарушение состояния ресурса ИУ. Событие возникает, если
в процессе постановки группы ресурсов на охрану состояние
данного ресурса было не нормализовано.
1.11. Невзятие группы ресурсов по команде оператора. Событие
возникает, если после попытки взятия группы ресурсов на охрану
по команде оператора один или несколько из входящих в нее
ресурсов окажутся в состоянии «невзятие».
1.12. Тихая тревога по группе ресурсов. Событие возникает,
если один или несколько ресурсов, входящих в группу ресурсов,
перейдут в состояние «Тихая тревога».
1.13. Тревога по группе ресурсов. Событие возникает, если один
или несколько ресурсов, входящих в группу ресурсов, перейдут в
состояние «Тревога».
1.14. Взятие группы ресурсов на охрану по идентификатору.
Событие возникает при начале процедуры взятия на охрану всей
группы ресурсов по карте с соответствующими правами (идет
задержка взятия).
1.15. Взятие группы ресурсов на охрану по команде оператора.
Событие возникает при начале процедуры взятия на охрану всей
группы ресурсов по команде оператора (идет задержка взятия).
2. События, связанные с изменением текущего состояния
ресурсов, входящих в группу ресурсов
2.1.
«Невзятие» на охрану, ресурс ШС. Событие возникает, если
в момент взятия группы ресурсов на охрану состояние входящего в
нее ШС окажется не нормализованным. ШС перейдет в состояние
«невзятие».
2.2.
«Взят» на охрану. Событие возникает при переходе ресурса
в состояние «взят» с указанием типа ресурса:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.3.
«Взятие» на охрану. Событие возникает в момент взятия
группы ресурсов на охрану: для ИУ - всегда, для ШС - если
установлено не нулевое значение параметра «Задержка взятия
на Охрану»:
w ресурс ИУ;
289
Единая система PERCo-S-20
w ресурс ШС.
2.4.
«Снят» с охраны. Событие возникает при переходе ресурса
в состояние «снят» с указанием типа ресурса:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.5. Неисправность снятого с охраны ШС. Событие возникает,
если величина сопротивления ШС, у которого параметр «задержка
восстановления нарушенного ШС в снятом состоянии» отличен
от значений 0 либо 255, и не находящегося в режиме «Охрана»,
не находится в пределах от 2 до 10 кОм, либо изменилось более
чем на 10% в течение часа.
2.6. Нормализация снятого с охраны ШС. Событие возникает
при нормализации состояния ШС, находившегося в состоянии
«неисправность снятого ШС».
2.7.
«Нарушение» ресурса, состояние «Тревога»:
w ресурс тестовый вход. Событие возникает при переходе
тестового входа в состояние «Тревога»;
w ресурс ИУ. Событие возникает при переходе ИУ в состояние
«Тревога»;
w ресурс ШС. Событие возникает при переходе ШС в состояние
«Тревога».
2.8.
«Нарушение» ресурса ШС, состояние «Тихая тревога».
2.9. Восстановление ресурса. Событие возникает при
нормализации состояния ресурса, находящегося в состоянии
«Тревога» с указанием типа ресурса:
w ресурс тестовый вход;
w ресурс ИУ;
w ресурс ШС.
2.10. Сброс тревоги ресурса. Событие возникает при сбросе
тревоги по ресурсу:
w ресурс тестовый вход;
w ресурс ИУ;
290
Расширенное ПО. Руководство администратора
w ресурс ШС.
1.11. Автономный сброс сирены. Событие возникает при сбросе
сирены по входу автономного сброса сирены.
Команды управления
Большинство устройств, входящих в единую систему безопасности
PERCo-S-20, могут управляться из программного обеспечения.
Для управления этими устройствами используются разделы
Мониторинг, Центральный пост охраны и программный модуль
Прием посетителей.
Ниже приведен список команд управления доступных для каждого
типа устройств.

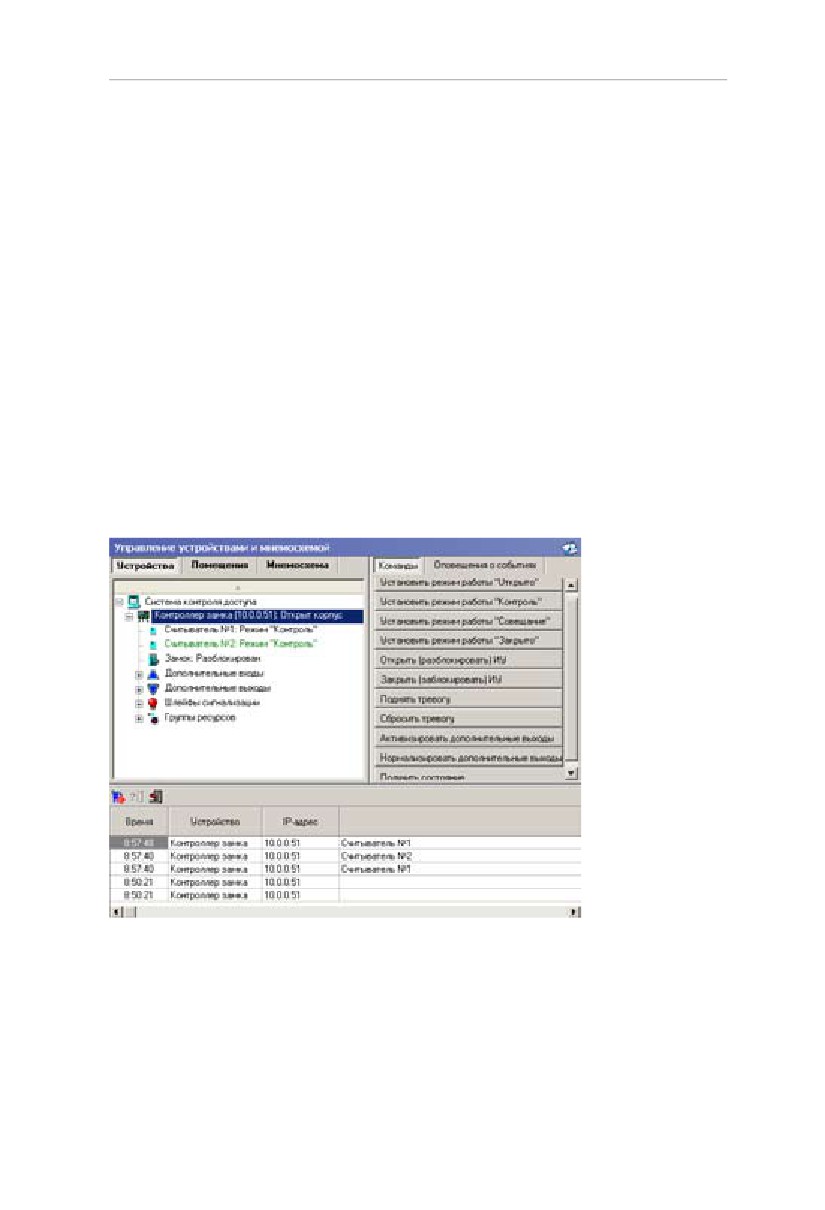

Контроллер управления доступом
1. Установить режим работы
«Открыто». Приводит к
разблокировке всех исполнительных устройств выбранного
контроллера.
Исполнительные
устройства
остаются
разблокированными в течение всего времени, пока данный режим
не будет сменен. Нажатие на кнопки ДУ исполнительных устройств
игнорируются. При предъявлении карт доступа к считывателям
291
Единая система PERCo-S-20
данного контроллера регистрируются события о проходе или
нарушении доступа. При этом фиксируются причины нарушения
в зависимости от прав доступа предъявленной карты.
2. Установить режим работы
«Контроль». Приводит
к блокировке всех исполнительных устройств выбранного
контроллера. При нажатии на кнопку ПУ для данного направления
или при поднесении карты, удовлетворяющей всем критериям
разрешения доступа в данном направлении, данное направление
ИУ разблокируется на время равное времени удержания данного
направления ИУ в открытом состоянии. Последующая блокировка
данного направления ИУ происходит либо после прохода в
данном направлении; либо по истечению времени удержания
данного направления ИУ в открытом состоянии.
3. Установить режим работы «Совещание». Аналогично
режиму работы
«Контроль» За исключением индикации на
считывателях и блоке внутренней индикации. Более подробно об
индикации режимов доступа изложено в техническом описании
системы безопасности.
4. Установить режим доступа «Закрыто». При включении
режима данное направление ИУ блокируется и остается
заблокированным в течение всего времени пока режим включен.
Нажатие на кнопку ДУ для данного направления игнорируется.
Предъявление любой карты вызывает регистрацию события о
нарушении прав доступа. Проход через ИУ (открытый механически)
вызывает регистрацию события о несанкционированном проходе
через ИУ и, при задании соответствующих опций, включение
сигнала тревоги.
5. Поднять тревогу. Приводит к включению механизма реакции
контроллера на возникновение тревожной ситуации. Параметры
обработки тревожной ситуации для выбранного контроллера
описываются в «Генераторе тревоги».
6. Сбросить тревогу. Приводит к прекращению выполнения
контроллером механизма обработки тревожной ситуации.
7. Активизировать дополнительные выходы. Приводит к
активизации всех релейных выходов выбранного контроллера.
8. Нормализовать дополнительные выходы. Приводит к
нормализации всех релейных выходов данного контроллера.
9. Получить состояние. Выводит на экран отчет о параметрах
устройства на момент команды.
292
Расширенное ПО. Руководство администратора

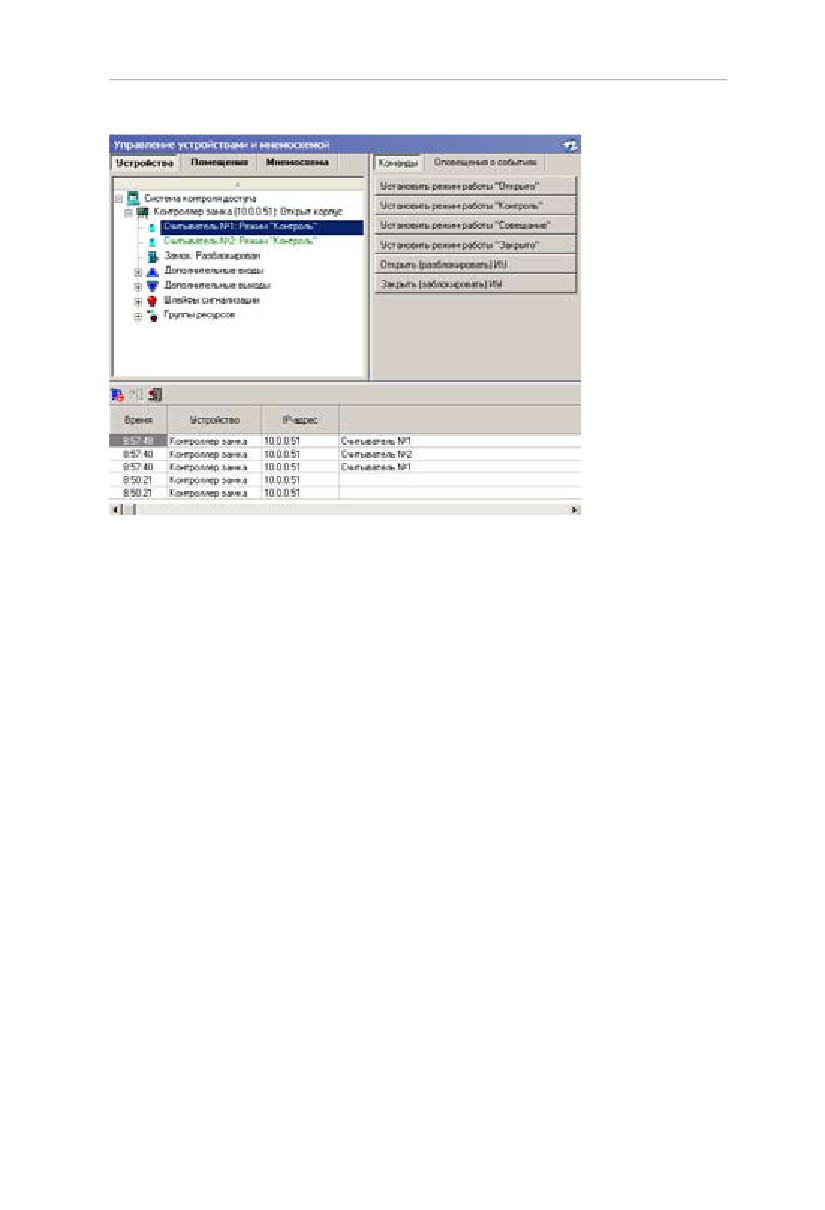

Считыватель
1. Установить режим работы
«Открыто». Приводит к
разблокировке исполнительного устройства, связанного с
выбранным считывателем. Исполнительное устройство остается
разблокированным в течение всего времени пока данный режим не
будет сменен. Нажатие на кнопки ДУ исполнительного устройства
игнорируются. При поднесении карты доступа к считывателю
регистрируется событие о проходе или нарушении доступа. При
этом фиксируются причины нарушения в зависимости от прав
доступа предъявленной карты.
2. Установить режим работы
«Контроль». Приводит к
блокировке исполнительного устройства, связанного с выбранным
считывателем. При нажатии на кнопку ДУ для данного направления
или при поднесении карты, удовлетворяющей всем критериям
разрешения доступа в данном направлении, данное направление
ИУ разблокируется на время, которое равно времени удержания
данного направления ИУ в открытом состоянии. Последующая
блокировка данного направления ИУ происходит либо после
прохода в данном направлении; либо по истечению времени
удержания данного направления ИУ в открытом состоянии.
3. Установить режим работы «Совещание». Аналогично
режиму работы
«Контроль» за исключением индикации на
считывателе и блоке внутренней индикации. Более подробно об
индикации режимов доступа изложено в техническом описании
293
Единая система PERCo-S-20
системы безопасности.
4. Установить режим работы «Закрыто». При включении
режима данное направление ИУ блокируется и остается
заблокированным в течение всего времени пока режим включен.
Нажатие на кнопку ДУ для данного направления игнорируется.
Предъявление любой карты вызывает регистрацию события о
нарушении прав доступа. Проход через ИУ (открытый механически)
вызывает регистрацию события о несанкционированном проходе
через ИУ и, при задании соответствующих опций, включение
сигнала тревоги.
5. Открыть (разблокировать) ИУ. Приводит к разблокировке
выбранного считывателя на время удержания в открытом
состоянии, заданное при описании параметров функционирования
данного ИУ.
6. Закрыть
(заблокировать) ИУ. Приводит к закрытию
выбранного считывателя.
294
Расширенное ПО. Руководство администратора

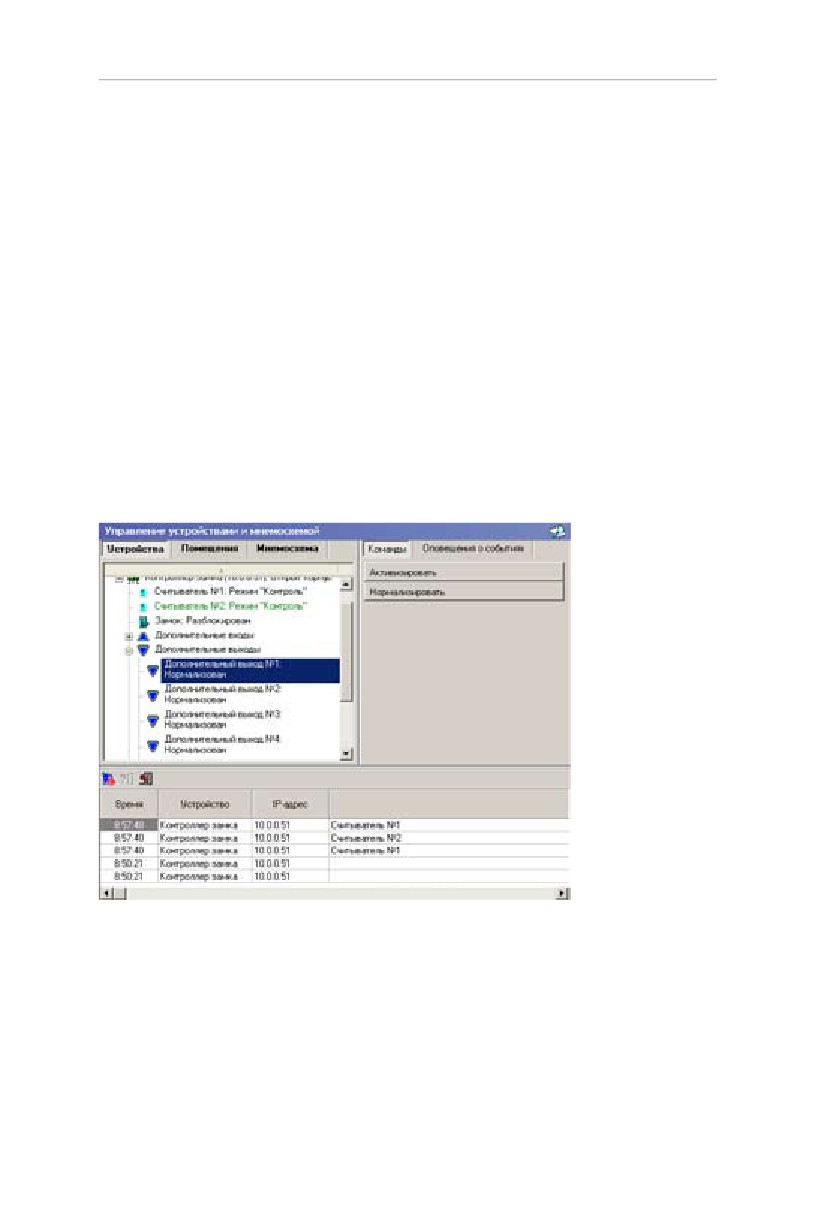

1. Активизировать. Приводит к переводу выбранного релейного
выхода в активное состояние.
2. Нормализовать. Приводит к переводу выбранного релейного
выхода в нормальное состояние.
ПРИМЕЧАНИЕ
При установке типа релейного выхода как ОПС или
генератора тревоги, попытка активировать или
нормализовать этот выход из раздела У п р а в л е н и я
устройствами и мнемосхемой приведет к
ошибке - «Несоответствие типа ресурса».

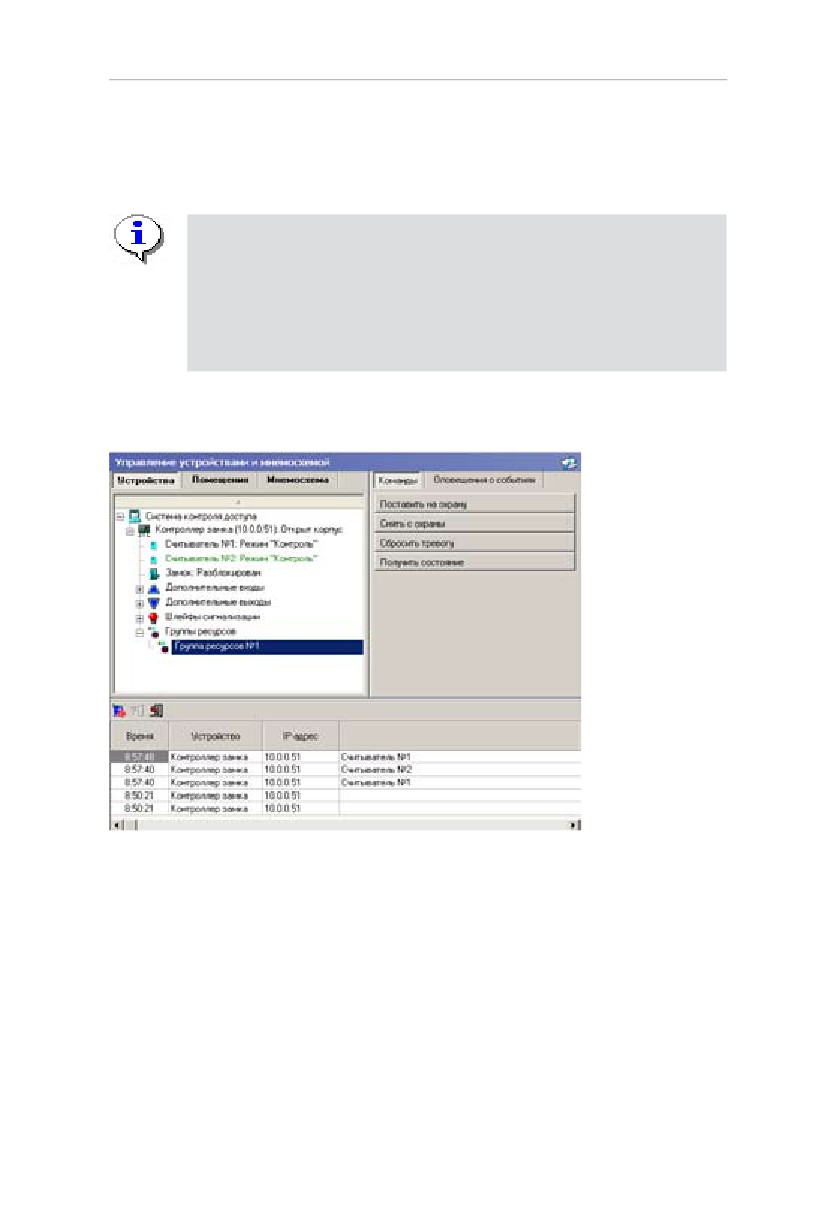

Группа ресурсов
1. Поставить на охрану. Приводит к постановке выбранной
группы ресурсов на охрану. Если в состав выбранной группы
ресурсов входит исполнительное устройство, то ИУ блокируется и
остается заблокированным в течение всего времени пока режим
включен. Нажатие на кнопку ДУ игнорируется. Открывание
двери в режиме постановки на охрану вызывает регистрацию
события о несанкционированном проходе через ИУ и, при
задании соответствующих опций, включение сигнала тревоги.
Если по истечении времени выдачи сигнала тревоги дверь будет
закрыта (вход Pass нормализуется), сигнал тревоги выключается.
Иначе выдача сигнала тревоги продолжается до закрытия двери.
295
Единая система PERCo-S-20
Если в выбранную группу ресурсов входит шлейф охранной
сигнализации, то ШС переходит в состояние «на охране». Если
сопротивление ШС, устанавливаемого на охрану, не в норме,
ШС переходит в состояние «не взятие» через время задержки,
задаваемое при конфигурации. Для взятого на охрану ШС
контроллер отслеживает сопротивление в его линии и принимает
решение о его состоянии.
2. Снять с охраны. Происходит снятие группы ресурсов с
охраны. Если в состав группы ресурсов входит ИУ, то контроллер
переходит в режим доступа «Контроль». Если в состав группы
ресурсов входит шлейф сигнализации, контроллер перестает
отслеживать сопротивление в его линии.
3. Сбросить тревогу. Приводит к сбросу тревоги и прекращению
выполнения алгоритма обработки тревожной ситуации.
4. Получить состояние. Выводит на экран отчет о параметрах
устройства на момент команды.

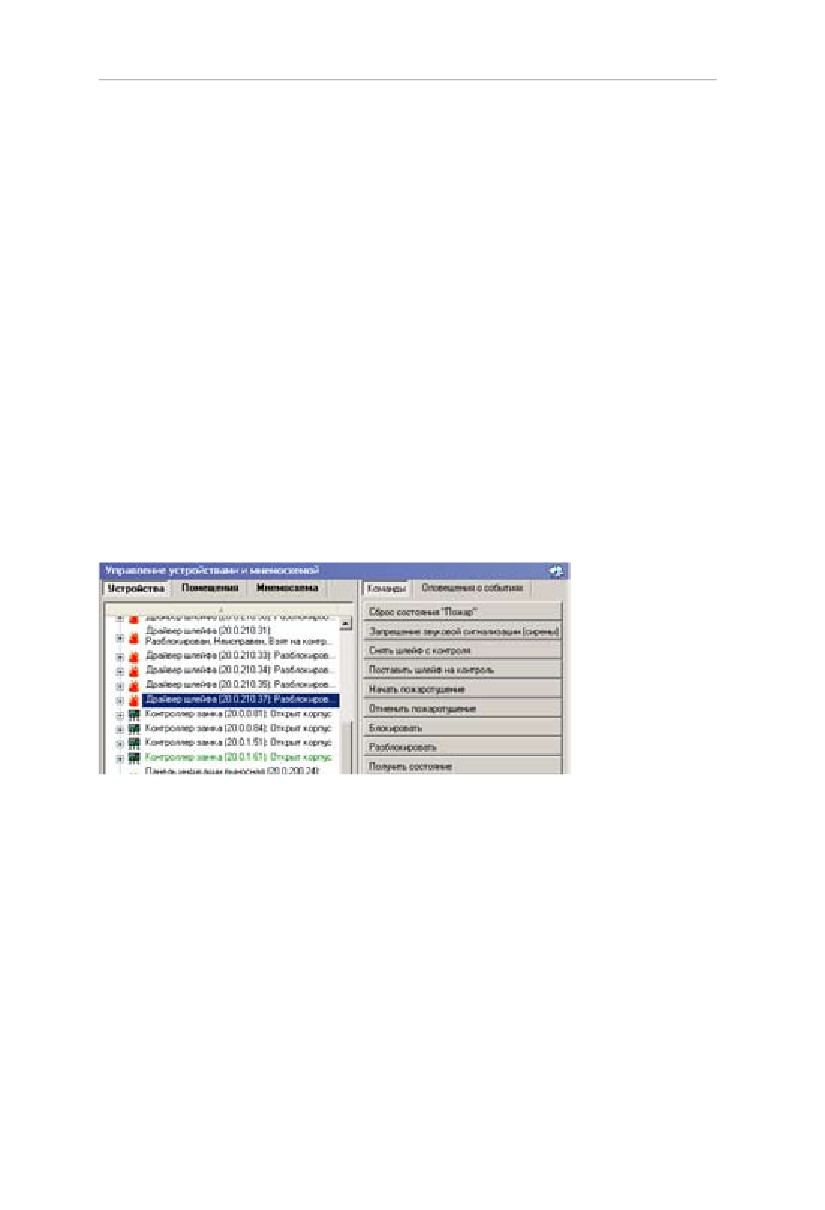

Контроллер ППК
Сброс состояния «Пожар» - приводит к отключению индикации
«Пожар» и прекращению выполнения контроллером подпрограмм
состояния «Пожар».
1. Запрещение звуковой сигнализации (сирены) - приводит к
отключению звуковой сигнализации.
2. Снять шлейф с контроля - приводит к снятию шлейфа с
контроля. Используется для профилактических работ, проведения
конфигурации и т.д.
3. Поставить шлейф на контроль - приводит к постановке шлейфа
на контроль, драйвер шлейфа начинает анализировать состояния
извещателей, подключенных к адресному шлейфу.
296
Расширенное ПО. Руководство администратора
4. Начать пожаротушение
- приводит к подаче сигнала
на пуск системы пожаротушения в случае, если в зоне
пожаротушения был зафиксирован пожар.
5. Отменить пожаротушение - приводит к отмене подачи
сигнала на пуск системы пожаротушения в случае, если
в конфигурации задан запуск системы пожаротушения с
временной задержкой.
297
