Opération de la base mobile



L’opérateur doit être titulaire d’une

carte de Niveau 1 valide

. Cette personne doit être familière avec les instructions

d’opération, avoir une expérience suffisante et doit être informée des risques inhérents à l’opération de la plateforme.


Important!

Avant utilisation au début de chaque quart de travail, tous les points de la "

G

RILLE D

’

INSPECTION QUOTIDIENNE

" doivent être vérifiés,

incluant une vérification du fonctionnement. Durant l'utilisation, l'opérateur doit suivre scrupuleusement les instructions d'utilisation.

∞V

OIR

,



G

RILLE D

’

INSPECTION QUOTIDIENNE

,

 EN PAGE

155


Abaissez la plateforme à son niveau le plus bas (unité élévatrice en contact avec la base).
Retirez les sections de mâts et les sections de ponts et/ou de porte-à-faux.
La  configuration  de  déplacement au

torise un maximum de 45’-0” (13,7 m) de sections de mât et 20’-0” (6,1 m) de section de porte-à-faux de

chaque côté de l'unité élévatrice.
Enlevez toutes les charges sur la plateforme

avant d’opérer la base mobile assemblée.

Assurez-vous que toutes les composantes sont adéquatement fixées.
Vérifiez le dégagement de toutes les parties de la plateforme et de la base avant d'entamer le déplacement (ex : balcons, fil électrique, etc).

Effectuez les branchements hydrauliques à l'unité élévatrice.

Démarrez l'unité élévatrice et positionnez le sélecteur sur "ACCESSOIRES".

∞



V

OIR

,



O

PÉRATION

,

 UTILISATION DE L

’

UNITÉ ÉLÉVATRICE

,

 EN PAGE

25







ATTENTION :



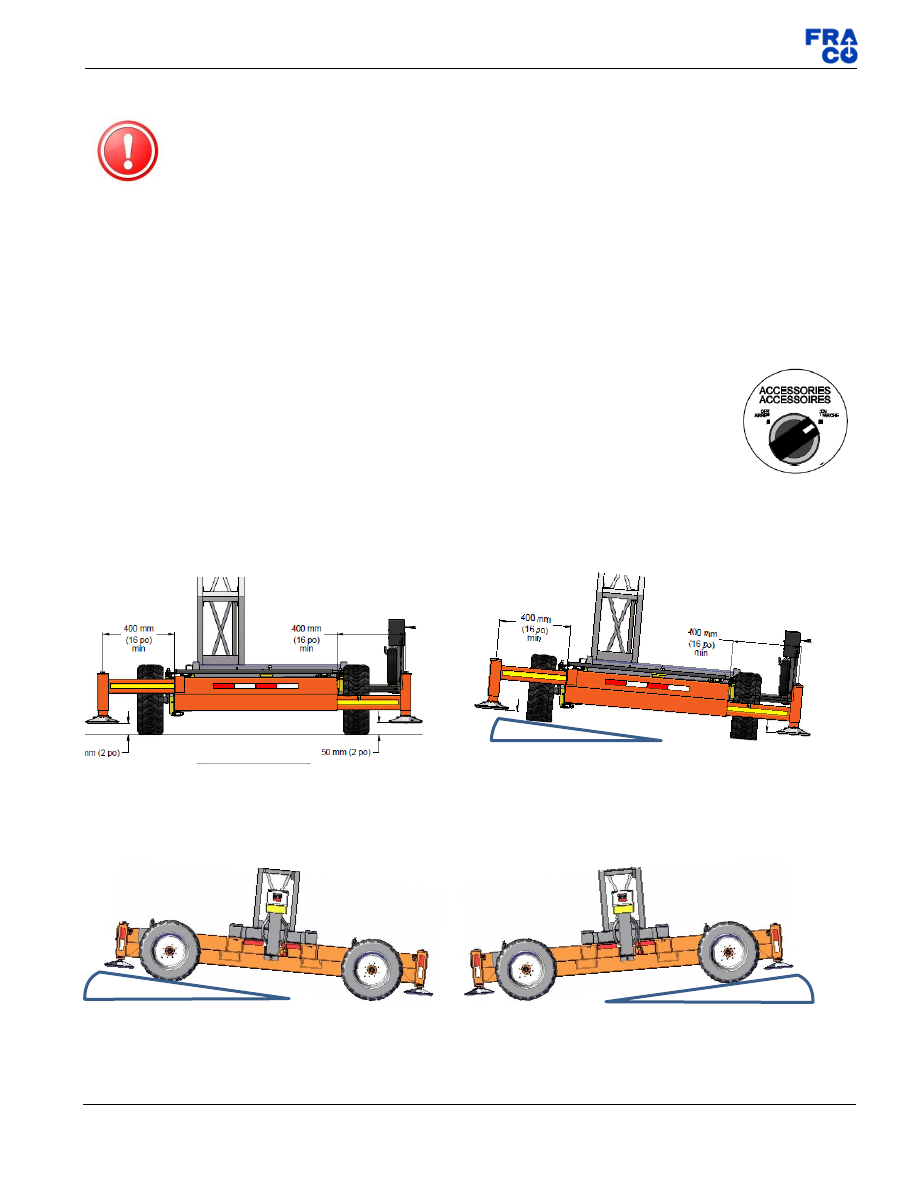

Lors du déplacement, les stabilisateurs de la base mobile doivent être sortis d’au moins 16" 400mm et les patins doivent être à 2”

(50 mm) du sol.
Ne pas dépasser la vitesse de 3,1 mph (5 km/h) lors du déplacement de la base
Ne jamais excéder une inclinaison de 5° (Le sol dans la trajectoire de roulement de la base doit être relativement droit et sans variation brusque
de niveau). Un niveau à bulle présent sur la base indique l’inclinaison.







Utilisez les leviers du boitier de contrôle afin d'orienter les roues lors du déplacement







5° MAX

5° MAX

5° MAX

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

145

 sur

161

                                              Doc num. 98030257 rev06



Boitier de commande



Le levier

n°1

 sert à orienter les roues

Gauche

 alors que le levier

n°2

 sert à orienter les roues

Droite.



Le levier

n°3

 sert à actionner le moteur hydraulique au roues arrière. Le levier est retiré si non nécessaire.

Le rayon de b

raquage minimal est de 7’-0” (2,1 m)


















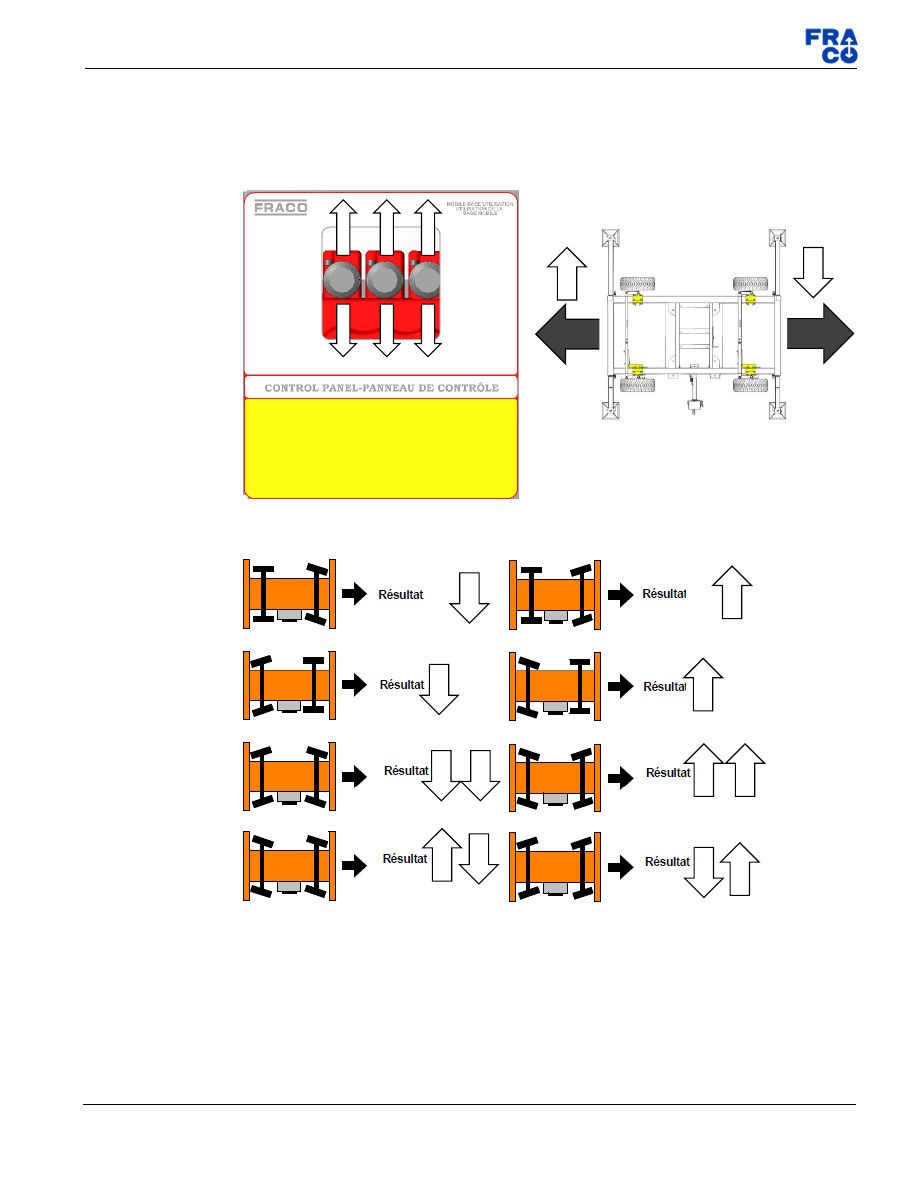

             Mouvement de déplacement de la base


















Mouvement des pivots de roues






















Avertissement

 :  Lorsque  le  déplacement  est  complété  et  AVANT  d'opérer  la  plateforme,  remettre  le  sélecteur  en  position  «  ARRÊT  »  et

débrancher les connexions hydrauliques à l'unité élévatrice.

∞



V

OIR

O

PÉRATION

,

 UTILISATION DE L

’

UNITÉ ÉLÉVATRICE

,

 EN PAGE

25







1

2

3

A

A

A

B

B

B

2A

1A

1A

2A

1B

2A

2B

1B

1B

2B

1A

2B

Figure 133 - Autocollant opération base mobile (30060290)

3B

3A

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

146

 sur

161

                                              Doc num. 98030257 rev06



Index

Fiches techniques

Fiche technique de l’unité élévatrice



Tableau 12-Fiche technique, unité élévatrice



Unité élévatrice (10060018), (10060029 CE)

Impérial

Métrique

A

Longueur (voir

 Figure 134

)

7'-6"

2,3 m

B

Largeur (voir

Figure 134

)

7'-6 1/4"

2,3 m

C

Hauteur (voir

Figure 134

)

5'-4"

1,6 m



Masse (unité élévatrice à essence + base au sol + première
section de mât)

4 200 lb

1 905 kg



Masse (unité élévatrice à essence seulement)

3 205 lb

1 455 kg



Capacité de levage

10 000 lb

4 536 kg



Vitesse de déplacement (Essence)

0

– 7,2 pi / min

0

– 2,2 m / min







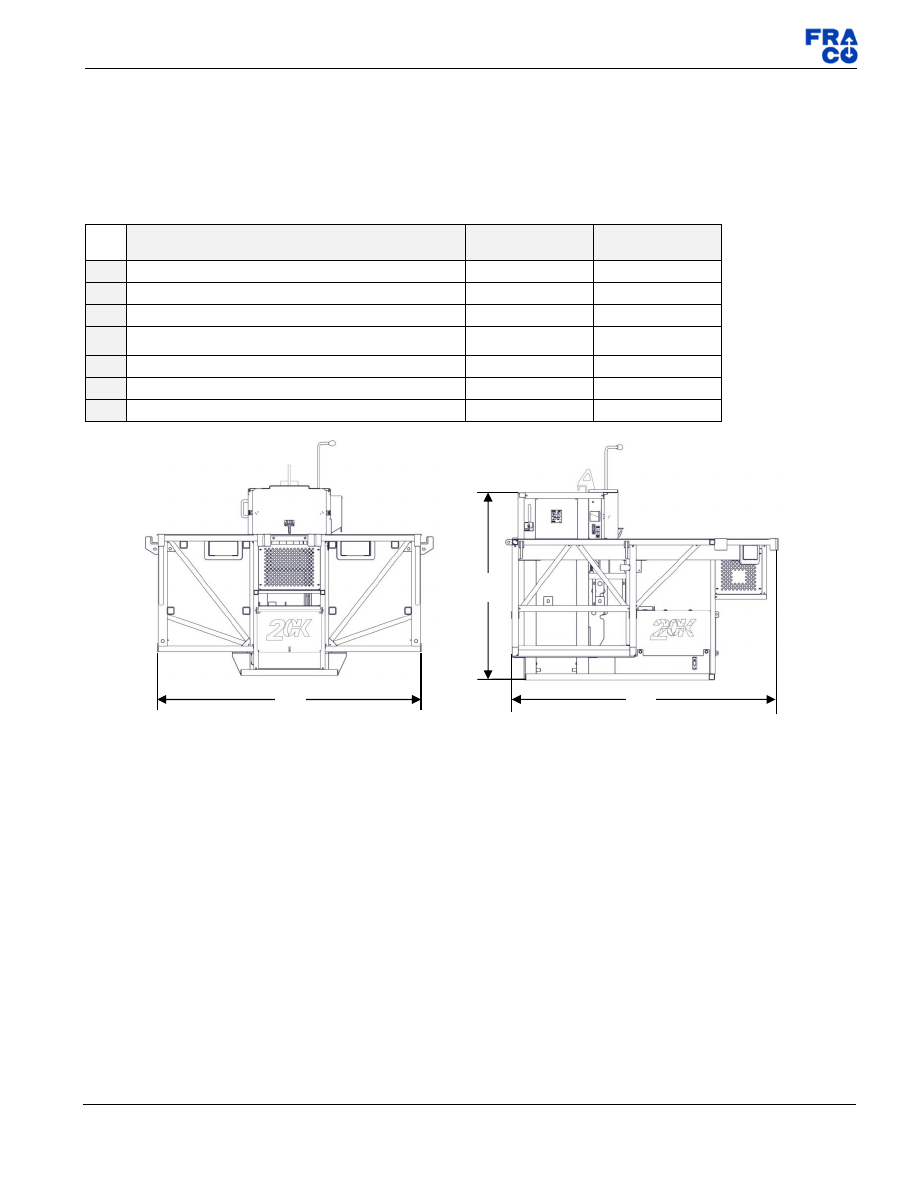

Figure 134 -

Dimensions de l’unité élévatrice



A

B

C

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

147

 sur

161

                                              Doc num. 98030257 rev06



Fiche technique de la base au sol



Tableau 13-Fiche technique base au sol



Base au sol (14030019)

Impérial

Métrique

D

Longueur (voir

Figure 135

)

3'-6"

1,1 m

E

Largeur (voir

Figure 135

)

6'-1 7/8"

1,9 m

F

Hauteur (voir

Figure 135

)

2'-10 1/4"

869 mm



Masse (Base au sol seulement)

740 lb

335 kg



Masse (unité élévatrice à essence + base au sol + première
section de mât)

4 200 lb

1 905 kg







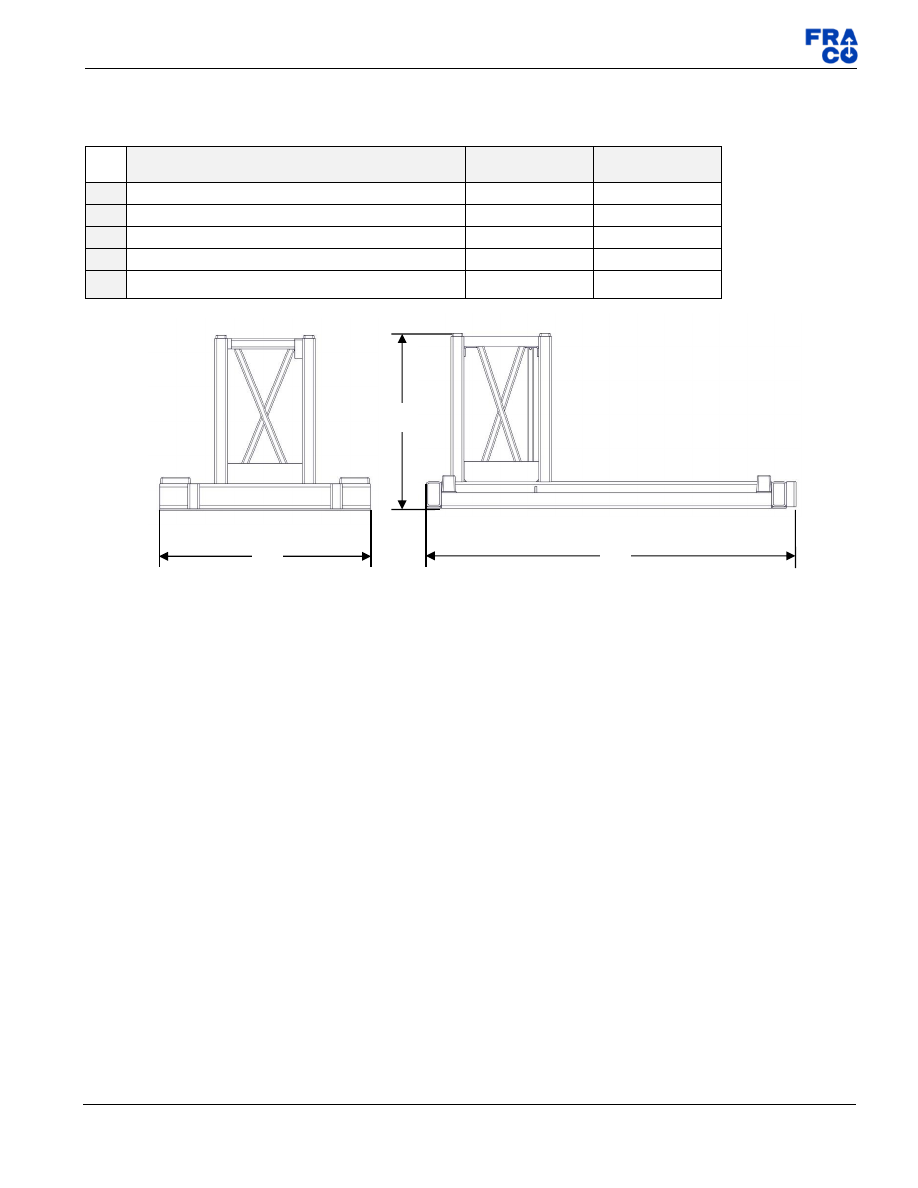

Figure 135-Dimensions de la base au sol



D

B

E

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

148

 sur

161

                                              Doc num. 98030257 rev06



Fiche technique de la base autoportante universelle



Tableau 14-Fiche technique base autoportante universelle



Base autoportante universelle (14030109)

Impérial

Métrique

G

Longueur (voir

Figure 137

)

12'-5"

3,78 m

H

*Largeur maximale (voir

Figure 137

)

12'-10 3/4"

3,93 m

I

*Largeur minimale (voir

Figure 137

)

8'-1"

2,46 m

J

Hauteur maximale (voir

Figure 137

)

2'-5 5/8"

752 mm



Masse (Base autoportante seulement)

 2 255 lb

1 025 kg



Masse (Unité élévatrice + base au sol + base autoportante +
première section de mât)

6 455 lb

2 930 kg



* Les largeurs spécifiées doivent tenir compte des limites imposées par les autocollants

MINIMUM

 et

MAXIMUM

 cités dans les notes plus bas.

Note : Le dévers admissible du châssis est de 0,5°

MAXIMUM

.

Note : Les collants « MINIMUM » (voir

Figure 136

)

indiquent l’ouverture maximale des longerons.

Note : Les collants « MAXIMUM » (voir

Figure 136

)

indiquent l’ouverture maximale des longerons.















Collant

« MINIMUM »

Collant

« MAXIMUM »

Plaque

d’instruction

G

H & I

J

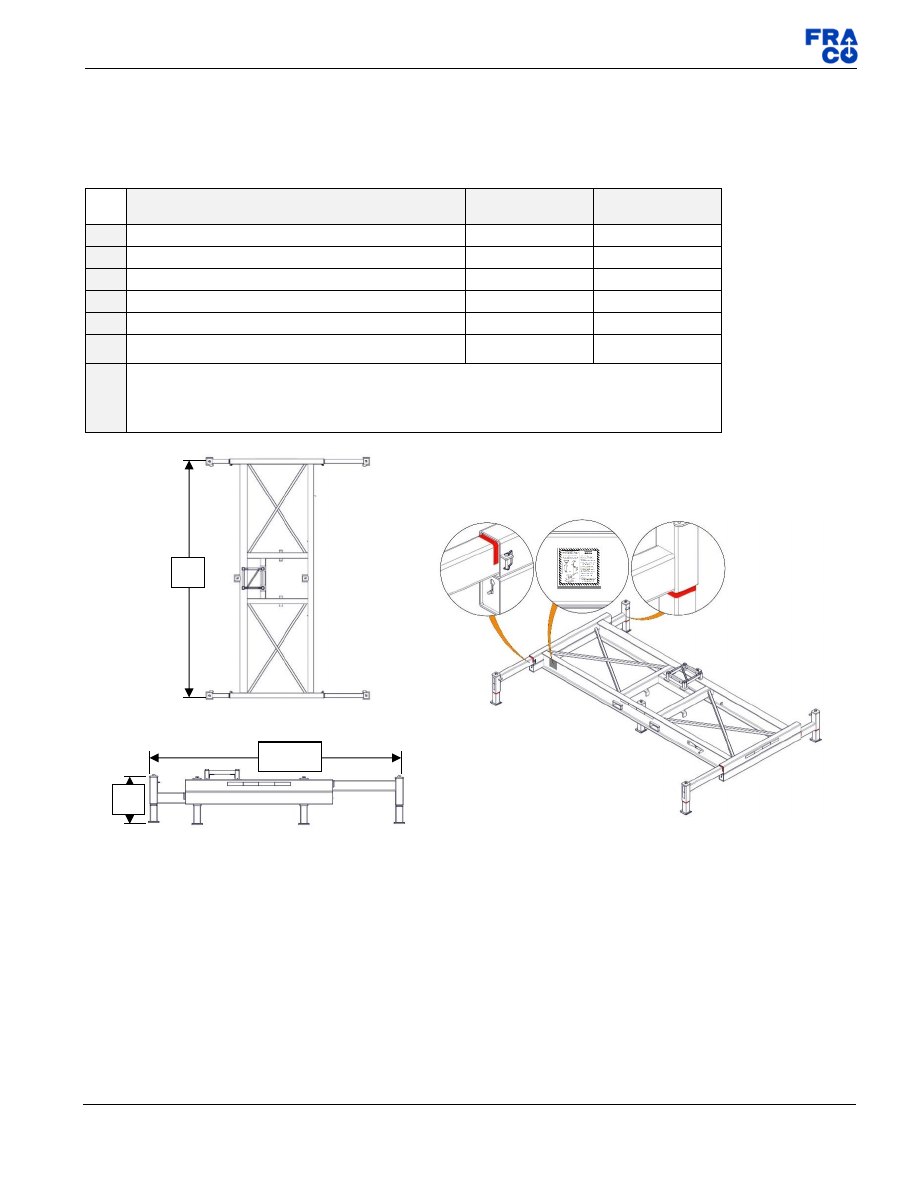

Figure 137-Dimension base autoportante

universelle



Figure 136-Autocollants base autoportante universelle



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

149

 sur

161

                                              Doc num. 98030257 rev06



Fiche technique de la base autoportante FRSM-20K

Note

: Cette base peut être retrouvée sur d’anciennes machines. Aussi, elle n’est pas compatible avec les bases au sol (14030019)







Tableau 15 - Fiche technique base autoportante FRSM-20K
















Base autoportante FRSM-20K (14030053)

Impérial

Métrique

K

Longueur (voir

Figure 139

)

17'-11"

5,46 m

L

*Largeur maximale (voir

Figure 139

)

15'-9"

4,80 m

M

*Largeur minimale (voir

Figure 139

)

7'-9"

2,36 m

N

Hauteur maximale (voir

Figure 139

)

2'-1 3/4"

654 mm



Masse (Base autoportante seulement)

2 600 lbs

1 180 kg



Masse  (Unité  élévatrice  +  base  autoportante  +  première
section de mât)

6 060 lbs

2 750 kg



* Les largeurs spécifiées doivent tenir compte des limites imposées par les autocollants

MINIMUM

 et

MAXIMUM

 cités dans les notes plus bas.

Note : Le dévers admissible du châssis est de 0,5°

 MAXIMUM

.

Note

: Il n’y a pas de collants « MINIMUM » (voir

Figure 138

).

Note : Les collants « MAXIMUM » (voir

Figure 138

) indiquent

l’ouverture maximale des longerons.

Collant

« MAXIMUM »

Aux vérins

Plaque

d’instruction

H

L & M

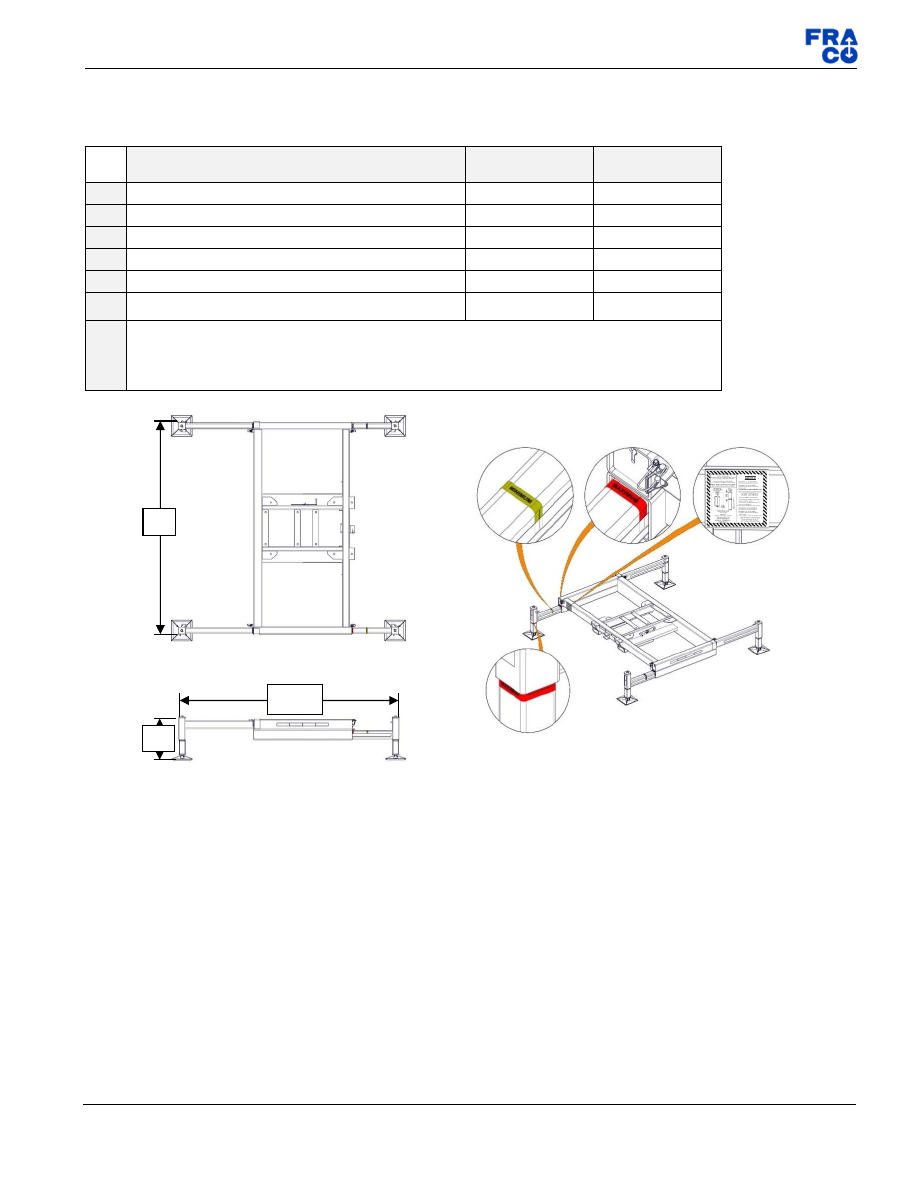

Figure 139 - Dimension base autoportante 20K



Collant

« MAXIMUM »

Aux longerons

Figure 138 -Autocollants base autoportante 20K



K

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

150

 sur

161

                                              Doc num. 98030257 rev06



Fiche technique des sections de mât



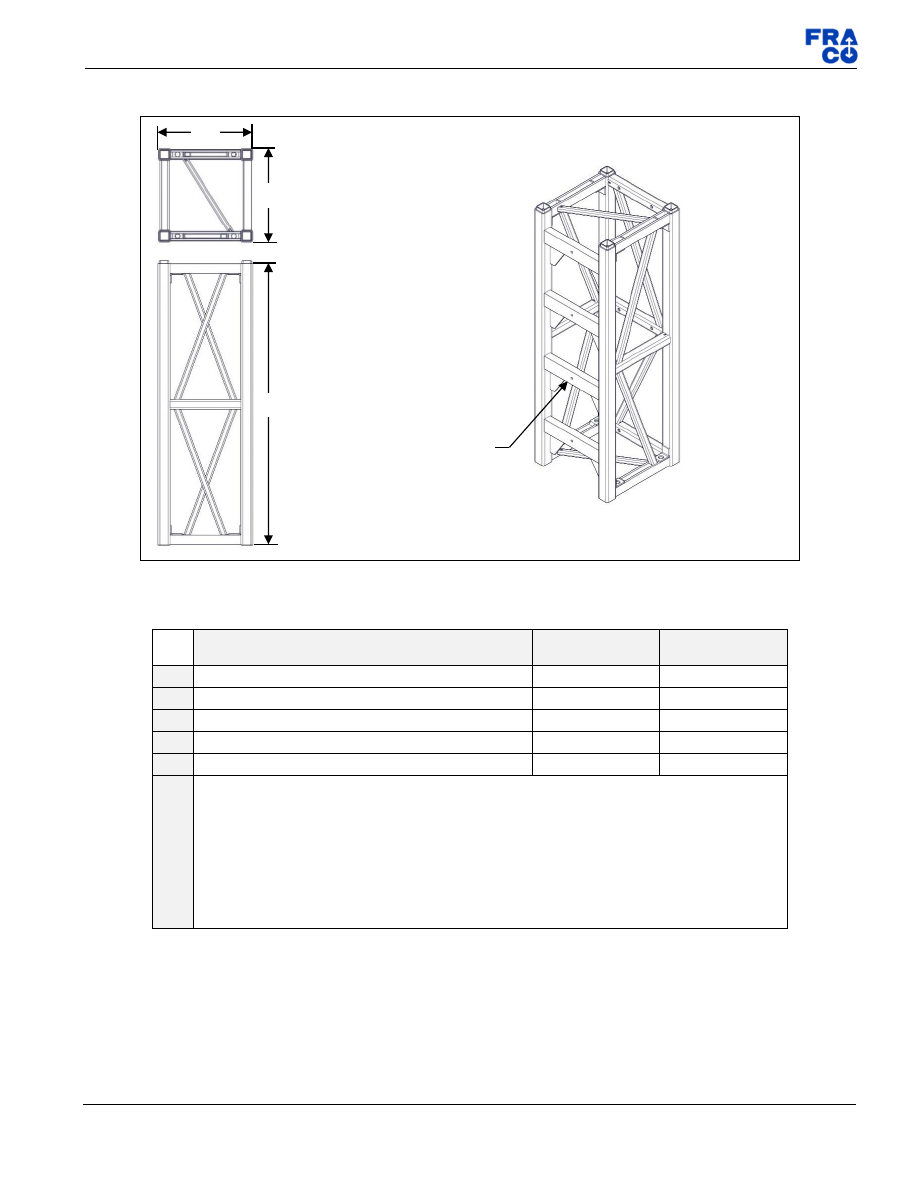

Figure 140-Section de mât 20K



Tableau 16-Fiche technique, section de mât 20K









Section de mât avec barreaux (13030041)

Impérial

Métrique

A

Longueur (voir

Figure 140

)

20"

0,50 m

B

Largeur (voir

Figure 140

)

20"

0,50 m

C

Hauteur (voir

Figure 140

)

5'-0"

1,5 m



Couple de serrage

265 lb * pi

360 N * m



Poids

255 lb

115 kg



Note :

 La hauteur maximale de travail que peut atteindre un mât assemblé sur base autoportante (sans

ancrages) est de

45’-0" (13,7 m).

Note :

 Utiliser un chariot élévateur, un camion-grue ou un système auto-érectif pour installer les mâts.

Note :



Lors de l’installation des mâts assurez-vous que les barreaux de levage sont tous orientés dans la

bonne direction.


Ne pas dépasser les tolérances de verticalité suivantes

1/2" (13 mm) po

ur un mât assemblé de 10’-0" (3,0 m)

3/4" (19 mm) pour un mât assem

blé de 20’-0" (6,1 m)

1" (25 mm) pour un mât assemblé à la hauteur maximale permise


Section de mât (13030041)
20

″x20″pour unité 20K

A

B

C

Barreaux de levage

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

151

 sur

161

                                              Doc num. 98030257 rev06



Distance entre les mâts




















Tableau 17 - Distance entre les mâts

Configuration



Min distance



Distance
standard



Max distance





Section de pont 20’-0” (6,1 m)



24’-5”

(7,44 m)



24’-8”

(7,51 m)



24’-11”

 (7,59 m)



Section de pont 20’-0” (6,1 m) + une (1) section de porte-à-faux de 2’-6”
(0,75 m)



26’-11”

(8,20 m)



27’-2”

(8,28 m)



27’-5”

(8,36 m)



Section de pont 20’-0” (6,1 m) + deux (2) sections de porte-à-faux de 2’-6” (0,75 m)
ou une (1) section de porte-à-

faux de 5’-0” (1,5 m)



29’-5”

(8,97 m)



29’-8”

(9,04 m)



29’-11”

(9,12 m)



Section de pont 20’-0” (6,1 m) + une (1) section de porte-à-faux de 2’-6”
(0,75 m) et une (1) section de porte-à-

faux de 5’-0” (1,5 m)



31’-11”

(9,73 m)



32’-2”

(9,80 m)



32’-5”

(9,88 m)



Section de pont 20’-0” (6,1 m) + deux sections de porte-à-faux de 5’-0”
(1,50 m)



34’-5”

(10,49 m)



34’-8”

(10,57 m)



34’-11”

(10,64 m)





Section de pont 40’-0” (12,2 m)



44’-4”

(13,51 m)



44’-10”

(13,67 m)



45’-4”

(13,82 m)



Secti

on de pont 40’-0” (12,2 m) + une (1) section de porte-à-faux de 2’-6”

(0,75 m)



46’-10”

(14,27 m)



47’-4”

(14,43 m)



47’-10”

(14,58 m)



Section de pont 40’-0” (12,2 m) + deux (2) sections de porte-à-faux de 2’-6” (0,75
m) ou une (1) section de porte-à-faux d

e 5’-0” (1,5 m)



49’-4”

(15,04 m)



49’-10”

(15,19 m)



50’-4”

(15,34 m)



Section de pont 40’-0” (12,2 m) + une (1) section de porte-à-faux de 2’-6”
(0,75 m) et une (1) section de porte-à-

faux de 5’-0” (1,5 m)



51’-10”

(15,80 m)



52’-4”

(15,95 m)



52’-10”

(16,10 m)



Section de pont 40’-0” (12,2 m) + deux sections de porte-à-faux de 5’-0”
(1,50 m)



54’-4”

(16,56 m)



54’-10”

(16,71 m)



55’-4”

(16,87 m)





Section de pont 60’-0” (18,3 m)



64’-4”

(19,61 m)



64’-10”

(19,76 m)



65’-4”

(19,91 m)



Section de pont 60’-0” (18,3 m) + une (1) section de porte-à-faux de 2’-6”
(0,75 m)



66’-10”

(20,37 m)



67’-4”

(20,52 m)



67’-10”

(20,68 m)



Section de pont 60’-0” (18,3 m) + deux (2) sections de porte-à-faux de 2’-6” (0,75
m) ou une (1) section de porte-à-f

aux de 5’-0” (1,5 m)



69’-4”

(21,13 m)



69’-10”

(21,29 m)



70’-4”

(21,44 m)



Section de pont 60’-0” (18,3 m) + une (1) section de porte-à-faux de 2’-6”
(0,75 m) et une (1) section de porte-à-

faux de 5’-0” (1,5 m)



71’-10”

(21,89 m)



72’-4”

(22,05 m)



72’-10”

(22,20 m)



Section de pont 60’-0” (18,3 m) + deux sections de porte-à-faux de 5’-0”
(1,50 m)



74’-4”

(22,66 m)



74’-10”

(22,81 m)



75’-4”

(22,96 m)









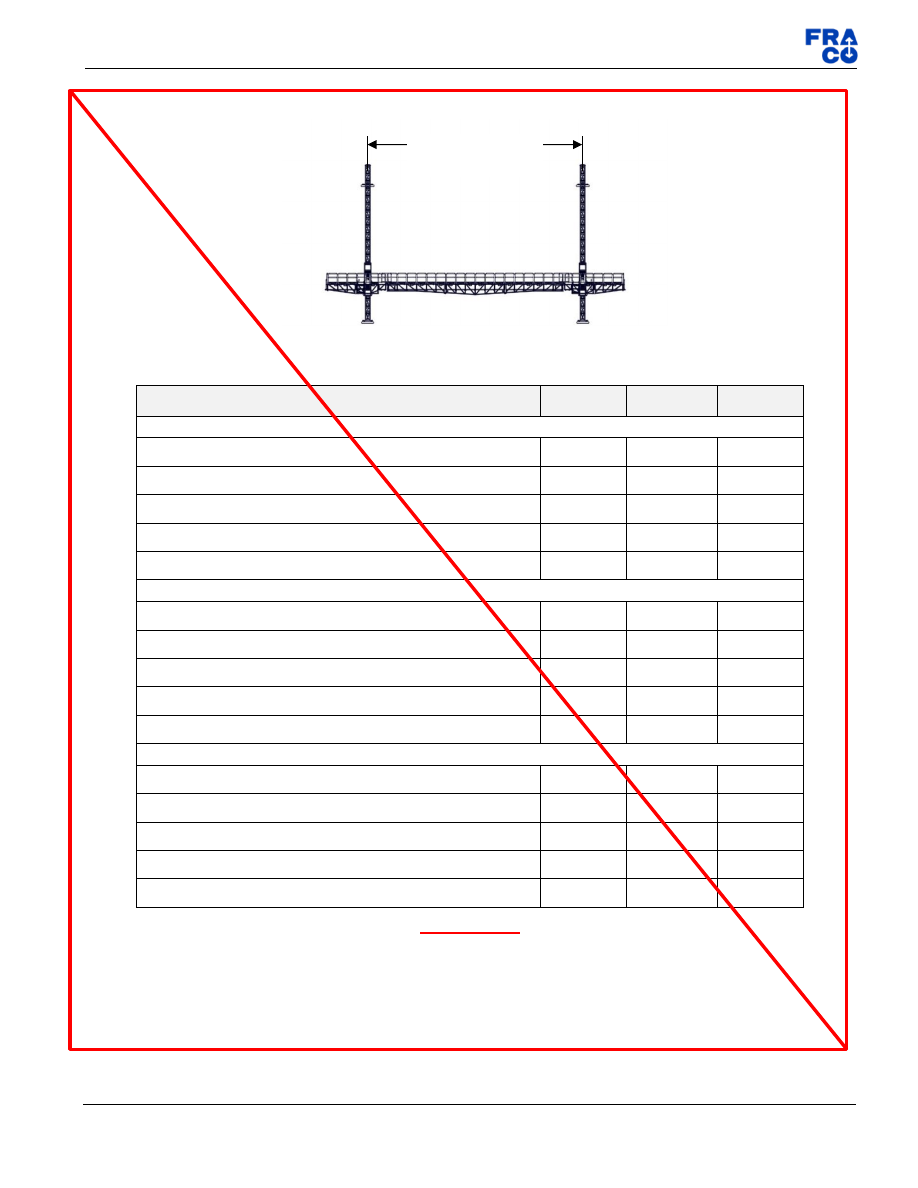

Distance entre mât



ATTENTION!

UNE ERREUR EST APPARUE SUR CETTE PAGE.

N’UTILISEZ PAS LES INFORMATIONS DE CETTE PAGE.

RÉFÉREZ-VOUS AUX BULLETIN TECHNIQUE AU

DÉBUT DE CE MANUEL.



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

152

 sur

161

                                              Doc num. 98030257 rev06



Porte-à-faux et ponts (Non-modulaire)



Section de porte-à-faux (Non-modulaire)

Code

Description

Poids

Longueur  Largeur

Hauteur

15020019

28″ x 43″ (0,7 m x 1,1 m)

300 lb

(135 kg)

30″ (762 mm)

43″ (1,1 m)

26,

5″ (673 mm)

15020020

40″ x 43″ (1,0 m x 1,1 m)

275 lb

(125 kg)

40″ (1,0 m)

43″ (1,1 m)

26,

5″ (673 mm)

15020031

80″ x 43″ (2,0 m x 1,1 m)

450 lb

(205 kg)

80″ (2,0 m)

43″ (1,1 m)

26,

5″ (673 mm)

15020042

120″ x 43″ (3,0 m x 1,1 m)

640 lb

(290 kg)

120″ (3,0 m)

43″ (1,1 m)

26,

5″ (673 mm)

15020086

Effilée 120″ x 43″ (3,0 m x 1,1 m)

1 000 lb

(455 kg)

120″ (3,0 m)

43″ (1,1 m)

24,5

″ / 40″

(622 mm / 1,0 m)

Section de pont (Non-modulaire)

Code

Description

Poids

Longueur  Largeur

Hauteur

15020053

(Ancien code)

180″ x 43″ (4,6 m x 1,1 m)

(hybride)

1 200 lb

(545 kg)

180″ (4,6 m)

43″ (1,1 m)

30

″ / 38″

(762 mm / 953 mm)

15020064

(Ancien code)

240″ x 43″ (6,1 m x 1,1 m)

(hybride)

1 675 lb

(760 kg)

240″ (6,1 m)

43″ (1,1 m)

30

″ / 38″

(762 mm / 953 mm)

15020097

180″ x 43″ (4,6 m x 1,1 m)

(hybride)

1 200 lb

(545 kg)

180″ (4,6 m)

43″ (1,1 m)

30

″ / 38″

(762 mm / 953 mm)

15020109

240″ x 43″ (6,1 m x 1,1 m)

 (hybride)

1 675 lb

(760 kg)

240″ (6,1 m)

43″ (1,1 m)

30

″ / 38″

(762 mm / 953 mm)

15020075

Centrale 240″ x 43″ (6,1 m x 1,1 m)

1 355 lb

(615 kg)

240″ (6,1 m)

43″ (1,1 m)

38

″ / 43″

(953 mm / 1,1 m)






Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

153

 sur

161

                                              Doc num. 98030257 rev06



Porte-à-faux et ponts (Modulaire)



Section de porte-à-faux (Modulaire)

Code

Description

Poids

Longueur

Largeur  Hauteur

15030087 / 15030010

(anciens codes)

28″ x 70″ (0,7 m x 1,8 m)

310 lb

(140 kg)

28″ (762 mm)

70″ (1,8 m)

26,

5″ (673 mm)

15030098 / 15030021

(anciens codes)

40″ x 70″ (1 m x 1,8 m)

286 lb

(130 kg)

40″ (1 m)

70″ (1,8 m)

26,

5″ (673 mm)

15030100 / 15030032

(anciens codes)

80″ x 70″ (2 m x 1,8 m)

595 lb

(270 kg)

80″ (2 m)

70″ (1,8 m)

26,

5″ (673 mm)

15030111 / 15030043

(anciens codes)

120″ x 70″ (3 m x 1,8 m)

825 lb

(375 kg)

120″ (3 m)

70″ (1,8 m)

26,

5″ (673 mm)

15060013 / 15060024

(anciens codes)

Effilée 120″ x 70″ (3 m x 1,8 m)

1210 lb

(550 kg)

120″ (3 m)

70″ (1,8 m)

24,

5″ / 39,5″

(622 mm / 1 m)

15090016 / 15090094

28″ x 70″ (0,7 m x 1,8 m)

310 lb

(140 kg)



28″ (762 mm)

70″ (1,8 m)

26,

5″ (673 mm)

15090027 / 15090106

40″ x 70″ (1 m x 1,8 m)

286 lb

(130 kg)

40″ (1 m)

70″ (1,8 m)

26,

5″ (673 mm)

15090038 / 15090117

60″ x 70″ (1,5 m x 1,8 m)

530 lb

(240 kg)

60″ (1,5 m)

70″ (1,8 m)

26,

5″ (673 mm)

15090049 / 15090128

80″ x 70″ (2 m x 1,8 m)

630 lb

(285 kg)

80″ (2 m)

70″ (1,8 m)

26,

5″ (673 mm)

15090050 / 15090139

120″ x 70″ (3 m x 1,8 m)

760 lb

(345 kg)

120″ (3 m)

70″ (1,8 m)

26,

5″ (673 mm)

15090184 / 15090195

Effilée 120″ x 70″ (3 m x 1,8 m)

(universelle)

1150 lb

(520 kg)

120″ (3 m)

70″ (1,8 m)

26,

5″ (673 mm)

15060013 / 15060024

Effilée 120″ x 70″ (3 m x 1,8 m)

1210 lb

(550 kg)

120″ (3 m)

70″ (1,8 m)

26,

5″ (673 mm)

20490971

Adaptateur de section de p-à-f effilée

550 lb

(250 kg)

 6,

75″ (170 mm)

43″ (1,1 m)

40″ (1 m)

Section de pont (Modulaire)

Code

Description

Poids

Longueur

Largeur  Hauteur

15030223 / 15030234

(anciens codes)

180″ x 70″ (4,6 m x 1,8 m)

(hybride-universelle)

1540 lb

(700 kg)

180″ (4,6 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15030201 / 15030212

(anciens codes)

240″ x 70″ (6,1 m x 1,8 m)

(hybride-universelle)

1880 lb

(855 kg)

240″ (6,1 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15030166 / 15030177

(anciens codes)

180″ x 70″ (4,6 m x 1,8 m)

(hybride)

1290 lb

(585 kg)

180″ (4,6 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15030144 / 15030155

(anciens codes)

240″ x 70″ (6,1 m x 1,8 m)

(hybride)

1700 lb

(770 kg)

240″ (6,1 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15030054 / 15030133

180″ x 70″ (4,6 m x 1,8 m)

1500 lb

(680 kg)

180″ (4,6 m)

70″ (1,8 m)

3

0″ / 37,5″

(762 mm / 953 mm)

15090205 / 15090206

240″ x 70″ (6,1 m x 1,8 m)

1690 lb

(765 kg)

240″ (6,1 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15030076

Centrale

240″ x 70″ (6,1 m x 1,8 m)

1650 lb

(750 kg)

240″ (6,1 m)

70″ (1,8 m)

37,

5″ / 43″

(953 mm / 1,1 m)

15090229 / 15090230

180″ x 70″ (4,6 m x 1,8 m)

(hybride-universelle)

1540 lb

(700 kg)

180″ (4,6 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15090207 / 15090218

240″ x 70″ (6,1 m x 1,8 m)

(hybride-universelle)

1880 lb

(855 kg)

240″ (6,1 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15090061 / 15090140

180″ x 70″ (4,6 m x 1,8 m)

(hybride)

1290 lb

(585 kg)

180″ (4,6 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)

15090072 / 15090151

240″ x 70″ (6,1 m x 1,8 m)

(hybride)

1885 lb

(855 kg)

240″ (6,1 m)

70″ (1,8 m)

30″ / 37,5″

(762 mm / 953 mm)





Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

154

 sur

161

                                              Doc num. 98030257 rev06



Entretien périodique

NOTE IMPORTANTE

La fréquence et l’ampleur des examens et essais périodiques dépendent des réglementations nationales, des spécifications des constructeurs,
des conditions de fonctionnement et de la fréquence d’utilisation. Normalement, il n’est pas nécessaire de démonter des parties lors des examens
p

ériodiques, sauf s’il y a un doute quant à la fiabilité et la sécurité. L’enlèvement des capots, l’ouverture de trappes d’observation et l’abaissement

de la plateforme à sa position de transport, ne sont pas considérés comme un démontage.


IMPORTANT :



Avant de procéder à l'entretien, assurez-vous de respecter les consignes suivantes :

•



Coupez l'alimentation principale (par exemple : retirer la prise principale ou tourner la clé à la position « ARRÊT » et sécurisez-en l'accès afin
de prévenir tout redémarrage involontaire.

•



Sécurisez physiquement l'unité si des travaux doivent être réalisés sous celle-ci.

•



Seul un mécanicien compétent et certifié FRACO peut effectuer l'entretien et/ou réparation.

•



Replacez les parties démontées lorsque le travail est terminé.



Quotidien

•



Vérifiez le niveau du réservoir de carburant (si applicable).

•



Vérifiez l’horizontalité de la base et la verticalité du mât avec un niveau à bulle de 1 m (dans les deux directions).

•



Enlevez les dépôts de ciment ou de mortier sec qui pourraient empêcher le bon fonctionnement de la plateforme.



Hebdomadaire

•



Vérifiez les niveaux des huiles hydrauliques et moteurs (si applicable).

•



Vérifiez les tuyaux hydrauliques afin de vous a

ssurer qu’il n’y a pas de fuite d’huile.

•



Vérifiez

qu’il n’y a pas de déformation du métal dans les pièces telles que les sections en porte-à-faux, les sections de mât, la base, les

crochets, etc. Une déformation peut subvenir à la suite d’une mauvaise manipulation.



Mensuel

•



Référez-

vous à la feuille d’inspection contenue dans le manuel d’entretien spécifique au modèle et au numéro de série.




Autre

Dans le cadre d’un entretient de maintenance de la plateforme, il est recommandé de procéder à la lubrification des points suivants :





Utiliser  un  lubrifiant  à  base  d’huile
pénétrante,  par  exemple :  Castrol
Lubrifiant à chaîne.

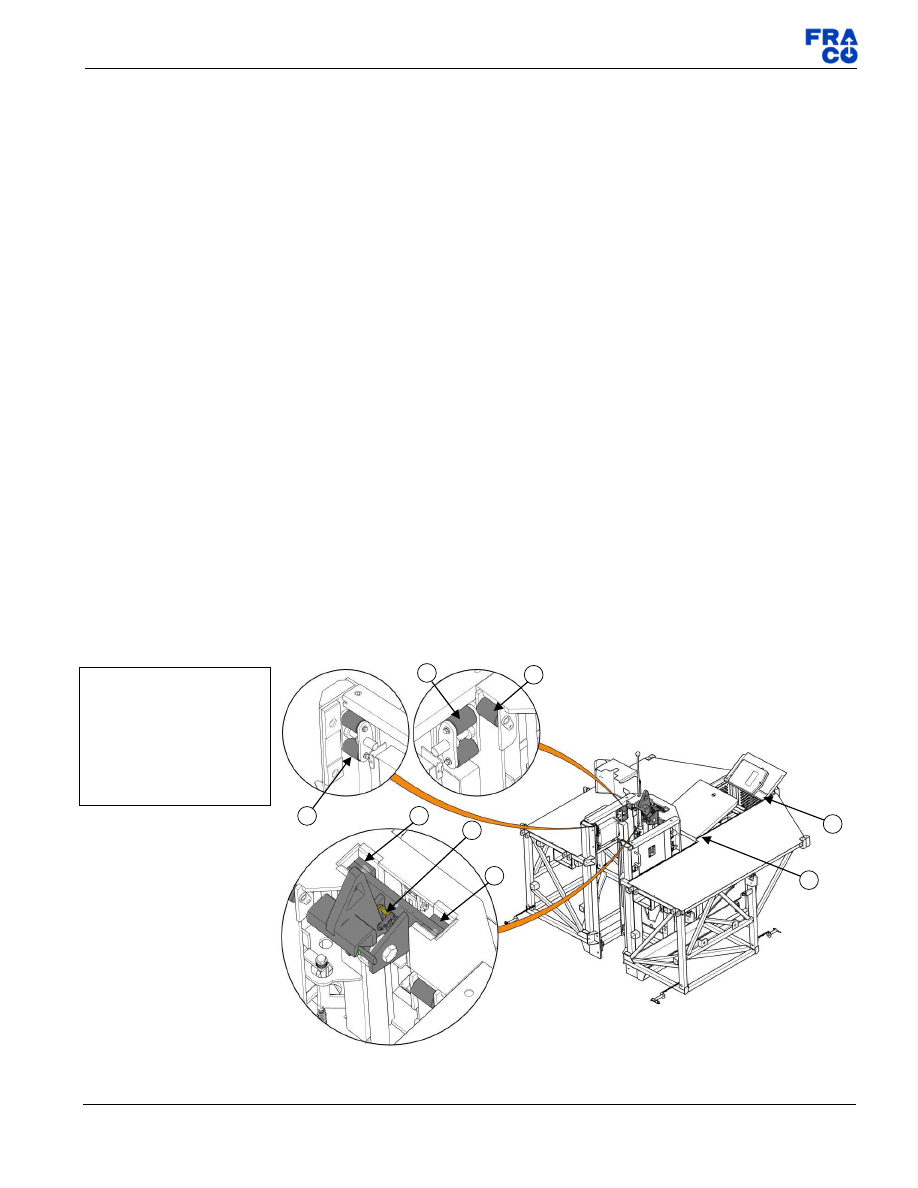

1 - Galets
2 - Tandem à galets
3 - Guide du chariot
4  -  Composante  mobile  du  crochet
du chariot
5 - Point de pivot des portes

2

1

2

3

3

4

5

5

Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

155

 sur

161

                                              Doc num. 98030257 rev06



Grille d’inspection quotidienne

Nom de l’utilisateur

 :

Nom du chantier :

Adresse du chantier :
Numéro / rue

Ville

Province/état

Type d’unité élévatrice

 :



Mo

no mât □



Bi mât □



# de série :

Autostable □



Attaches murales

□



FRH s

ur l’unité élé

vatrice

□



# de série :

Note : Marquez de vos initiales les items vérifiées et marquez "N/A" lorsque non applicable

Items inspectés

Vérifié

Commentaires

Périmètre de sécurité au sol





Stabilité du sol entourant la base de la plateforme





Nivellement de la base et verticalité du mât





Stabilisateurs / cales de bois





Pneus et jantes / Direction, entrainements





Dégagement latéral et vertical de la plateforme





Condition du câble d’alimentation de la plateforme





Structure des sections de ponts et de porte-à-faux





Structure du mât (rail / barreaux)





Boulons, écrous et goupille de sécurité





Condition du plancher de la plateforme





Condition des madriers/ attaches à madriers en place





Longerons





Garde-corps et grillage de protection





Fin de mât et arrêt de descente mécanique





Solidité des ancrages: boulons, et goupilles en place





Distribution des charges sur la plateforme





Panneau d’avertissement / autocollants





Niveau de carburant / huile moteur et hydraulique





Condition des boyaux hydrauliques





Présence de fuites





Condition du filage électrique





Batterie et câbles bien fixés





Manuel d’utilisation, grille d’inspection quotidienne





Fonctionnement  de la plateforme / mécanisme de sécurité





Fonctionnement du FRH, état du câble et du crochet





Charge maintenue





Bouton d’arrêt d’urgence





Descente d’urgence





Commentaires:

Date

Nom de l’opérateur

Nom de l’employeur

Signature d

e l’opérateur

Toute irrégularité ou mauvais fonctionnement de la plateforme doit être corrigé par un installateur ou un mécanicien qualifié et certifié par  FRACO,
avant  la  remise  en  service  de  la  plateforme.  Une  inspection  complète  de  la  plateforme  doit  être exécutée tous les 3 mois.


Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

156

 sur

161

                                              Doc num. 98030257 rev06



Pièces de rechange

Lorsque  vous  commandez  des  pièces  de  rechange,  veuillez  fournir  les  renseignements  suivants  inscrits  sur  la  plaque  signalétique  de  l'unité
élévatrice :

∞V

OIR

,



P

LAQUE D

’

IDENTIFICATION ET NUMÉRO DE SÉRIE

,

 EN PAGE

14

•



Modèle

•



Année de construction

•



Numéro de série

•



Voltage d'opération (si électrique)

•



Numéro de pièce requis



NOTE :

Les pièces de rechange doivent respecter les spécifications techniques du fabricant. N'utilisez que des pièces de rechanges d'origine FRACO.
Afin de placer une commande de pièces de rechange, contactez notre service à la clientèle



Les Produits FRACO Ltée

91 Ch des Patriotes
St-Mathias-sur-Richelieu
Québec, J3L 6B6, Canada

www.fraco.com



Téléphone : +1 (450) 658-0094
Sans frais CDA : 1-800-267-0094 / USA 1-888-FRACO 4U
France : + 33 (0)3 44.91.03.53






Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

157

 sur

161

                                              Doc num. 98030257 rev06



Dépannage

Problème

Moteur  Cause potentielle

Solution

Le moteur ne démarre pas

D / G / E

Arrêt d'urgence activé

Réactiver l'arrêt d'urgence

D

Bougie de préchauffage

Remplacer les bougies de préchauffage

G

Niveau d'huile moteur trop bas

Mettre de l'huile dans le moteur

Bougie brûlée

Remplacer les bougies

D / G

Pas de carburant dans le réservoir

Mettre du carburant dans le réservoir

Batterie à plat

Faire un survoltage ou remplacer la batterie

Carburant contaminé par de l'eau ou

autre

Vider le réservoir et le remplir de carburant propre

Filtre / tuyau d'alimentation bloqué

Débloquer le tuyau / remplacer ou nettoyer le

filtre à carburant

Le moteur tourne mais la

plateforme ne monte pas

D / G / E

Sélecteur d'accessoire en position

"off/arrêt" ou "on/marche"

Remettre le sélecteur en position "off/arrêt"

Trop de charge ou charge mal

distribuée

Enlever l'excédent de matériaux et/ou distribuer

selon la charte

∞V

OIR

C

ONFIGURATIONS PERMISES ET

DISTRIBUTION DE CHARGE

,

 EN PAGE

18

La plateforme ne monte pas et ne

descend pas

E

Clé est en position « OFF »

Tourner la clé en position « ON »

Le moteur ne démarre pas et

l'indicateur DEL "Phase" est allumé

E

Phases inversées

Tourner le sélecteur de phase situé sur le côté du

boitier électrique

Le moteur ne démarre pas. Le

réservoir était à sec et a été remplit

D

Présence d'air dans le système

d'alimentation

Faire une procédure de saignée (Voir manuel

d'entretien)

Le moteur émet de la fumée

D / G

Trop d'huile moteur

Vérifier le niveau d'huile moteur

Le moteur démarre mais s'arrête ou

ne tourne pas bien

G

Étrangleur en position « ON »

Remettre l'étrangleur en position « FERMÉ »

Le moteur démarre mais s'arrête

rapidement

D / G

Moteur trop froid

Laisser le moteur se réchauffer

Type de moteur :

D

 = Diesel

G

= *Gazoline (Essence)



E

= Électrique

Pour plus d'information, consultez le guide d'entretien de la plateforme.


Important!

Toute réparation de l’équipement doit être faite par un technicien de FRACO ou un de ces représentants.



* Model à gaz disponible dans certains pays uniquement.





Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

158

 sur

161

                                              Doc num. 98030257 rev06



Tableau 18 - Déductions de charge

Description

Charge

FRH2500/FRH4000

1 350 lb (612 kg)

Monorail de plateforme

48 lb/pi (71,5 kg/m)

Abri d'hiver *

9 lb/pi (161 kg/m)

Toit rigide

31 lb/pi (555 kg/m)

Madrier **

8,8 lb/pi (157,5 kg/m)

Poids d’un travailleur

176 lb (80 kg)

Poids de l’équipement d’un travailleur ***

88 lb (40 kg)

* Il faut aussi additionner le poids de la toile à la charge totale.
** On considère le poids pour des madriers de 2" (51 mm) x 10" (254 mm).
*** La charge de l’équipement par travailleur n’est considérée que pour un

MAXIMUM

 de deux (2) travailleurs, soit 176 lb (80 kg).



Plateforme de travail sur mât

                                             FRSM-20K



Ma

nuel de l’utilisateur                                                           P

age

160

 sur

161

                                              Doc num. 98030257 rev06



Listes des figures

Figure 3 - Points d'attache réglementaires ............................................................................................................................................................. 9



Figure 16 -Compartiment documentation ............................................................................................................................................................. 16



Figure 17 - Zones de la plateforme ...................................................................................................................................................................... 18



Figure 22 - Bi-mât, maçonnerie pleine charge ..................................................................................................................................................... 22



Figure 26-Exemple de distribution de charge ....................................................................................................................................................... 24



Figure 35 - Inclinomètre ....................................................................................................................................................................................... 30



Figure 42

– Répartition de charge, base autoportante universelle ....................................................................................................................... 35



Figure 43- Répartition de charge, base autoportante 20K .................................................................................................................................... 36



Figure 44-Points de levage, 20K.......................................................................................................................................................................... 38



Figure 48

– Section de fin de mât ........................................................................................................................................................................ 39



Figure 49 ............................................................................................................................................................................................................. 39



Figure 51

– Utilisation des élingues et courroies .................................................................................................................................................. 40



Figure 54 - Installation base autoportante universelle .......................................................................................................................................... 42



Figure 57 - Installation base autoportante 20K .................................................................................................................................................... 44



Figure 59 - Assemblage de l'échelle, garde-corps d'accès ................................................................................................................................... 45



Figure 60 - Fermeture de l'échelle garde-corps d'accès ....................................................................................................................................... 45



Figure 61 - Section de porte-à-faux MODULAIRE ............................................................................................................................................... 48



Figure 62 - Section de porte-à-faux MODULAIRE effilée (universelle) ................................................................................................................. 48



Figure 63 - Section de porte-à-faux NON-MODULAIRE ...................................................................................................................................... 49



Figure 64 - Joint d'extension MODULAIRE .......................................................................................................................................................... 50



Figure 65 - Porte-à-faux effilé avec supports de protection de crochets ............................................................................................................... 51



Figure 68 - Joint de pont avec bouteille ............................................................................................................................................................... 56



Figure 69 - Installation de section de pont 15'-0" ou 20'-0" entre unités élévatrices.............................................................................................. 57



Figure 70 - Installation de section de pont 15'-0" ou 20'-0" entre unités élévatrices et/ou PAF intermédiaires ...................................................... 58



Figure 71 -

Installation d’assemblage de pont 30'-0" à 60'-0" sur unité élévatrice et/ou PAF intermédiaire ........................................................... 59
