СЦЕПЛЕНИЕ

АККУМУЛЯТОРНАЯ БАТАРЕЯ

ТОЧКИ СМАЗКИ ШАССИ

Свободный ход педали, мм:

Удельная плотность электролита при 20 °C:

Наконечники рулевых тяг с шаровыми

5-16

1,250-1,290 г/см³

шарнирами.

(Полностью заряженная АКБ)

Крестовины карданных валов.

1,160-1,200 г/см³

ТОРМОЗНАЯ СИСТЕМА

Скользящие муфты карданных валов.

(Наполовину заряженная АКБ)

Минимальный ход педали, при нажатии на нее с

Пальцы серьги и пальцы кронштейнов рессор

силой 490 Н, при работающем двигателе, мм:

подвески (в зависимости от модели).

Величина тока заряда:

Свободный ход педали, мм:

Быстрая подзарядка (в крайних случаях):

1-3

Не более 15 A

Привод стояночного тормоза при вытягивании

рычага с усилием 245 Н:

Рекомендованный ток:

6-10 щелчков

Не более 5 A

РУЛЕВОЕ УПРАВЛЕНИЕ

Свободный ход рулевого колеса.

Менее 25 мм.

235

ЭКСПЛУАТАЦИОННЫЕ МАТЕРИАЛЫ

Система

Модели HINO 300

Со стандартной кабиной

С широкой кабиной

Система смазки двигателя

Модель: N04C-US (150 лс)

Модель: N04C-UT (165 лс)

Заправочный объем, л (с фильтром): 6,5

Заправочный объем, л (без фильтра): 5,2

Спецификация и вязкость:

Спецификация и вязкость: API: CJ-4,

API: CJ-4,

или JASO: DH-2;

JASO: DH-2; ACEA: E-6, E-9/

или ACEA: E-6, E-9/

SAE 5W30, 5W40, 10W30, 10W40

(Классы вязкости 10W30 и 10W40 допускается

применять, только если температура окружающего

воздуха при эксплуатации не опускается ниже -20 °С)

Система охлаждения

Охлаждающая жидкость на основе этиленгликоля, не содержащая нитритов и боратов, длительного срока

двигателя

эксплуатации

Заправочный объем, л:

14,2 для моделей с одиночной кабиной

15,2 для моделей с двойной кабиной

Спецификация: ASTM D3306

236

Система

Модели HINO 300

Со стандартной кабиной

С широкой кабиной

Коробка передач

Модель (5-ступ.): M550

Модель (6-ступ.): MZZ6F

Заправочный объем, л: 2,8

Заправочный объем, л: 4,4

(3,1 - с механизмом отбора мощности)

(5,3 - с механизмом отбора мощности)

Спецификация и вязкость: API GL-4 или GL-5/75W90

Спецификация и вязкость:

МОТОРНОЕ МАСЛО

API: CD, CE, CF, CH-4, CI-4,CI-4 PLUS, CJ-4 ;

или ACEA: E4, E6, E7, E9;

или JASO: DH-1, DH-2/SAE 5W30, 5W40, 10W30, 10W40.

Моторное масло

Редуктор ведущего моста

Модель: SH12

Модель: SH13

Заправочный объем, л: 5,2

Заправочный объем, л: 3,7

Спецификация и вязкость: API GL-5/SAE 75W90; 80W90

Тормозная система и

Тормозная жидкость

гидравлический привод

Заправочный объем, л: 1,3-1,4

сцепления

Спецификация: DOT4

Гидравлический усилитель

Жидкость для автоматических коробок передач

рулевого управления

Заправочный объем, л: 1,5

Спецификация: TOYOTA Power Steering Fluid

Допускается применение: ATF Dexron® 3 (только для полной замены)

Не смешивать TOYOTA Power Steering Fluid и ATF Dexron® 3 при доливке

237

Система

Модели HINO 300

Со стандартной кабиной

С широкой кабиной

Передние ступицы

Смазка для подшипников

230 г на каждое колесо

430 г на каждое колесо

Класс: NLGI 2

Категория: NLGI GB, GC

Задние ступицы

Смазка для подшипников

300 г на каждое колесо

400 г на каждое колесо

Класс: NLGI 2

Категория: NLGI GB, GC

Точки смазки шасси

Смазка для шасси с загустителем на литиевой основе

Класс: NLGI 2

Кондиционер

Спецификация: R134a

Емкость системы, г:

модели с одиночной кабиной:

400±50;

модели с двойной кабиной:

850±50

238

Шины

Размерность шин и рекомендованное давление воздуха в холодных шинах:

Нормальное давление воздуха в шинах,

Размерность шин

кПа (кгс/см²)

Спереди

Сзади

Спереди

Сзади

Модели со стандартной кабиной

195/75R16C 110/108

525 (5,25)

Модели с широкой кабиной

215/75R17.5 126/124

700 (7,00)

Момент затяжки колесных гаек, Н•м (кгс•м):

515 (52,5)

ПРИМЕЧАНИЕ:

Для получения более подробной информации о шинах см. разделы от «Проверка давления

воздуха в шинах» (стр. 207) до «Проверка и замена шин» (стр. 208).

239

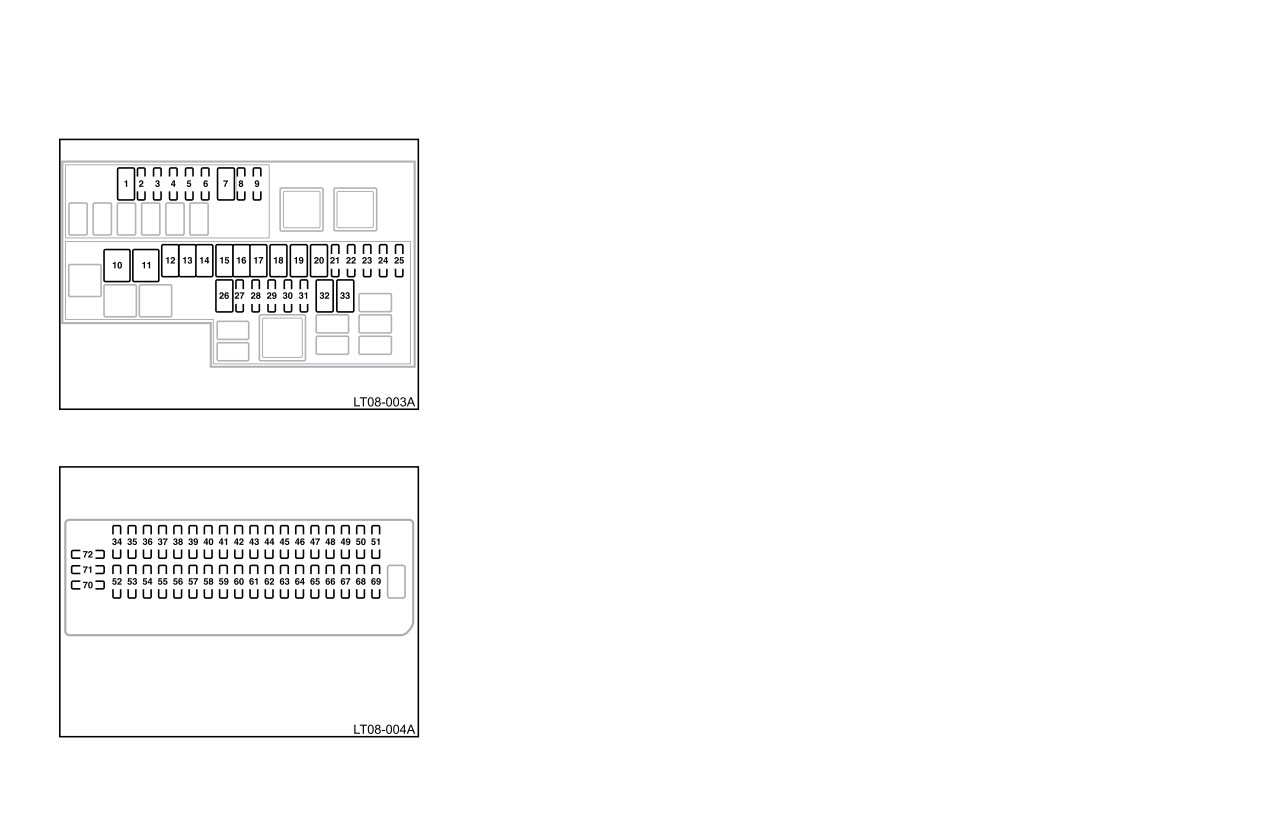

Предохранители

За кабиной (левая сторона)

1. HTR 20 A: Отопитель кабины

11. ALT 120A: Предохранители HTR, E-FAN,

P-ACC, P-TAIL, P-BATT и F-HEAT

2. P-TAIL 20A: Дополнительная точка

подключения - питание при включении

12. PWR4 40A: Предохранители IG1, A/C,

габаритных огней

WASHER, WIPER и RADIO

3. -

13. -

4. P-BATT 20A: Дополнительная точка

14. PWR1 50A: Предохранители IG-1, HEATER,

подключения - питание 24 В

P/W, GAUGE, ECU-B, STOP, IG-2 и P/W RR

5. FUEL HTR 30A: Подогрев топливного

15. ABS MTR 30A: Антиблокировочная

фильтра

тормозная система

6. E-FAN 20A: Вентилятор системы

16. ABS SOL 30A: Антиблокировочная

охлаждения двигателя

тормозная система

7. P-ACC 20A: Дополнительная точка

17. -

подключения - питание при замке зажигания в

18. STA 60A: Дополнительная точка

положении ACC

подключения в монтажном блоке

8. A/C COMP 10A: Компрессор кондиционера

19. GLOW 50A: Предпусковой подогрев -

В кабине (центральная консоль)

9. ALT-S 10A: Генератор

питание свечей накаливания

10. ST140A: Предохранители ALT, ALT2, HTR,

20. -

P-BATT, CLT E-OP, GLOW, PWR4, ABS-SOL, ABS-

21. -

MTR, PWR2, PWR1, RR COOLER, ENG1, IGN,

22. NOX SSR 10A: Система управления

ENG1, ENG2, PWR3, HEAD и DCU

двигателем

240

23. PWR5 15A: Реле BATT, предохранители

39. GAUGE 10A: Панель приборов, система

57. AM1 10A: Замок зажигания

AM1 и AM2

управления двигателем, стеклоочистители и

58. AM2 10A: Замок зажигания

стеклоомыватель

24. P-IGN 20A: Дополнительная точка

59. DOME 10A: Внутреннее освещение кабины

подключения - питание при включении замка

40. ECU-IG NO.1 10A: Питание блоков

60. ECU-B 5A: Преобразователь напряжения,

зажигания.

управления при включении замка зажигания

антиблокировочная тормозная система

25. -

41. P/W 20A: Электростеклоподъемники

61. IG1 10A: Антиблокировочная тормозная

26. HEAD 30A: Фары головного света

42. HTR RR 10A: Система кондиционирования

система, включение отбора мощности,

воздуха

27. ENG1 15A: Система управления

задние фонари, фонари заднего хода,

двигателем

43. -

стеклоомыватель и обогрев наружных зеркал

28. RR FOG 10A: Задние противотуманные

44. ECU-B 15A: Преобразователь напряжения,

62. A/C 10A: Система кондиционирования

фонари

антиблокировочная тормозная система, VCS,

воздуха

панель приборов, задние фонари

29. DC-DC1 30A: Преобразователь

63. -

напряжения.

45. STOP 10A: Стоп-сигналы

64. IGN 5A: Преобразователь напряжения,

30. FOG 15A: Противотуманные фары и

46. ECU-IG NO.2 10A: Для автомобилей с

антиблокировочная тормозная система,

фонари

автомат. коробкой передач.

корректор фар

31. ENG2 15A: Система управления

47. P/W RR 20A: Электростеклоподъемники

65. SRS-IG 20A: Система пассивной

двигателем

безопасности SRS

48. MIR HTR 10A: Обогрев наружных зеркал

32. PWR3 40A: Предохранители HAZ/HORN и

заднего вида

66. ENG 10A: Система управления двигателем

D/L

49. WASHER 15A: Стеклоомыватель

67. A/C RR 20A: Система кондиционирования

33. PWR2 50A: Реле IG1-2 и PWR-ACC

воздуха

50. RADIO 10A: Аудиосистема

34. ECU-ACC 10A: Для автомобилей с автомат.

51. WIPER 20A: Стеклоочистители

68. HAZ/HORN 20A: Аварийная сигнализация и

коробкой передач

звуковой сигнал

52. CIG 15A: Прикуриватель

35. ACC 10A: Аудиосистема, электропривод

69. D/L 25A: Электропривод дверных замков

53. -

зеркал

54. TAIL 10A: Задние габаритные фонари

70. SPARE 20A: Запасной предохранитель

36. -

71. SPARE 15A: Запасной предохранитель

55. H-LP LH LO 10A: Левая фара (ближний

37. H-LP LH HI 10A: Левая фара (дальний свет)

свет)

72. SPARE 10A: Запасной предохранитель

38. H-LP RH HI 10A: Правая фара (дальний

56. H-LP RH LO 10A: Правая фара (ближний

свет)

241

Быстрый поиск

• Если включается оповещающий индикатор или звуковой сигнализатор

• Если двигатель не запускается

156

• Если автомобиль останавливается во время движения

160

• Если двигатель перегревается

161

• Если необходимо заменить колесо

162

• Если автомобиль необходимо буксировать

173

• Рекомендации по обкатке (первая 1 000 км пробега)

121

• Как запустить двигатель

142

• Максимальная скорость движения на каждой передаче

• Ежедневный осмотр

144

• График технического обслуживания

189

• Предохранители

240

Тип топлива: дизельное топливо - экологический класс К5 по техническому регламенту Таможенного союза ТР ТС 013/2011.

Емкость топливного бака:

Одиночный бак - 70 л или 100 л (в зависимости от модели автомобиля); сдвоенный бак - основной топливный бак 100 л и дополнительный топливный бак

70 л.

Рекомендуемое моторное масло:

Спецификация и вязкость: API: CJ-4, JASO: DH-2; ACEA: E-6, E-9/SAE 5W30, 5W40, 10W30, 10W40. (Классы вязкости 10W30 и 10W40 допускается

применять, если температура окружающего воздуха при эксплуатации не опускается ниже -20 °С.)

Давление в шинах:

Нормальное давление воздуха в шинах,

Размерность шин

кПа (кгс/см²)

Спереди

Сзади

Спереди

Сзади

Модели со стандартной кабиной

195/75R16C 110/108

525 (5,25)

Модели с широкой кабиной

215/75R17.5 126/124

700 (7,00)

242
