Тахеометр Trimble серии SPS. Руководство пользователя (Версия 07.00) - часть 4
Принадлежности и аксессуары
7
0,158 м
Hm
Hc
Th

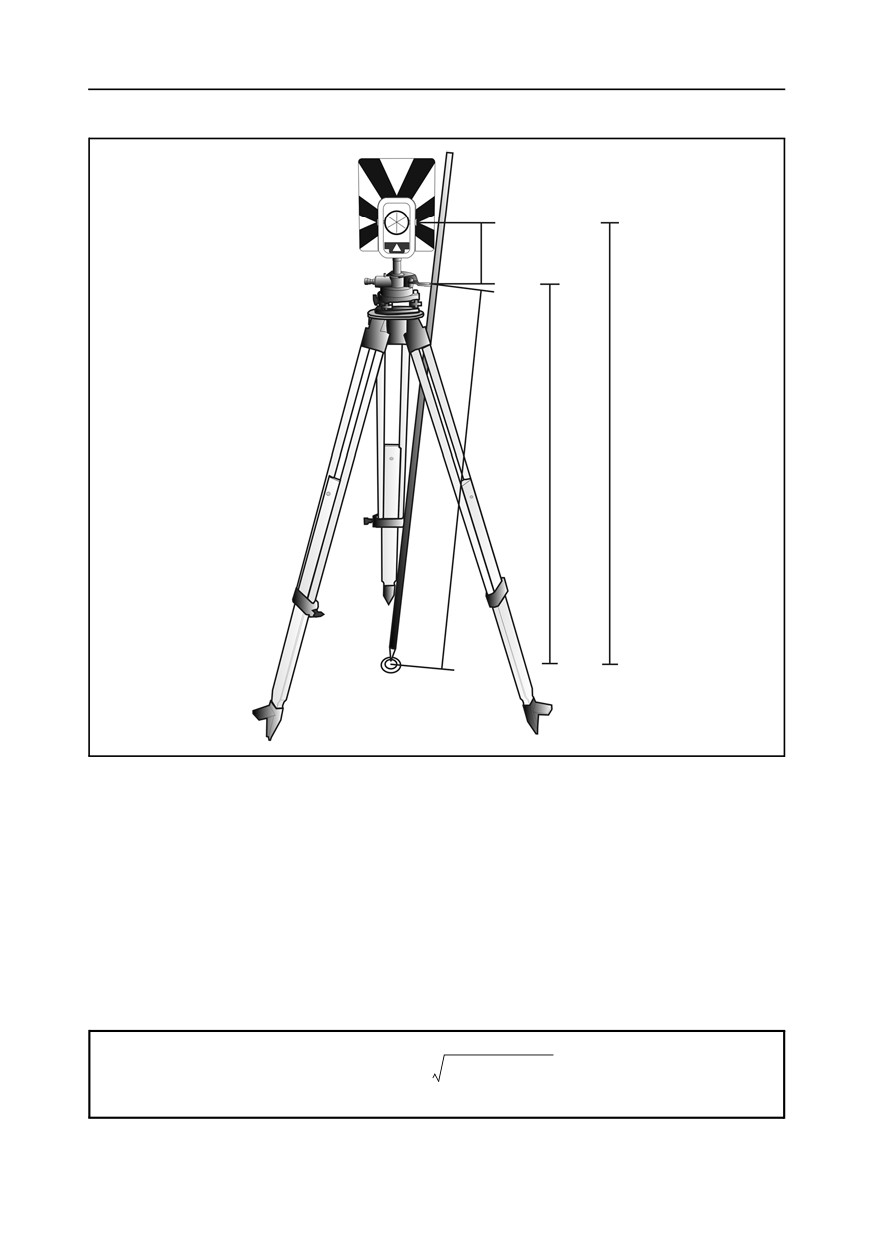

Рис. 7.64.
Измерение высоты отражателя
В значение измеренного расстояния (Hm) вносится поправка за наклон измерения для
получения значения вертикального измерения до нижней отметки (Hc). Константа от
маркера высоты отражателя до высоты цели (сигнала) (0,158 м (0,518 фута))
добавляется к значению Hc для получения высоты вертикальной цели от точки стояния
до высоты цели (сигнала) (Th). Для получения более подробной информации см.
документацию полевого ПО.
Или для получения точных измерений до высоты цели (сигнала) (Th) можно вручную
измерить расстояние уклона от земли до нижней отметки (Hm). Для вычисления
итоговой высоты цели (Th), подставьте значение измеренного расстояния уклона (Hm)
в приведенную ниже формулу.
Th
=
0, 158
+
Hm2
–
0, 0912
Руководство пользователя тахеометра Trimble серии S
117
7 Принадлежности и аксессуары

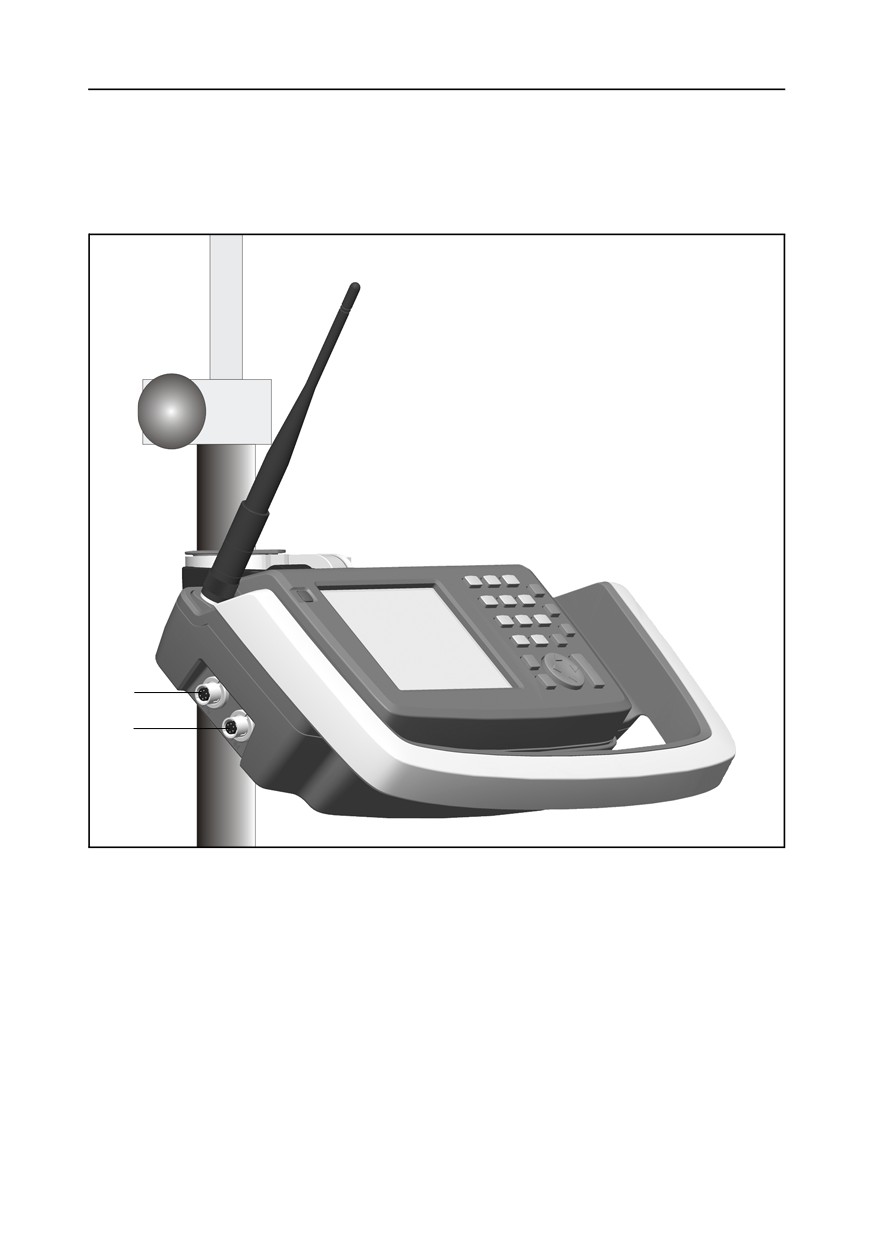

Держатель Trimble Robotic
7.5
Держатель Trimble Robotic используется для крепления контроллера Trimble CU при
работе инструмента в режиме Robotic. См. рис. 7.65
+12 В
COM
Рис. 7.65.
Держатель Trimble Robotic с контроллером Trimble CU и радиомодемом
Держатель Trimble Robotic имеет следующие особенности:
• надежное подключение контроллера Trimble CU с возможностью быстрого
отсоединения;
• надежное подключение батареи тахеометра Trimble серии SSPS с возможностью
быстрого отсоединения;
• встроенный модем 2,4 ГГц;
• прочная удобная конструкция с защитной накладкой для защиты контроллера
Trimble CU;
118 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7
• быстрое отсоединение от разъема на вехе;
• порт для подключения внешнего источника питания и внешний
коммуникационный порт (USB).
Батарея тахеометра Trimble серии SSPS обеспечивает питание контроллера Trimble CU
и радиомодема во время работы в режиме Robotic.
С держателем Robotic можно использовать USB-накопитель для передачи данных
между офисным и полевым ПО или между двумя полевыми устройствами.
Подключите USB-накопитель посредством кабеля USB к внешнему
коммуникационному порту на держателе Trimble Robotic. Используйте Проводник
Microsoft Windows для передачи файлов с контроллера Trimble CU на накопитель.
С держателем Trimble Robotic можно использовать адаптер карты памяти USB
MemoryStick или карты Compact Flash для передачи данных между офисным и
полевым ПО или между двумя полевыми устройствами, например из SCS900 в GCS900
или систему управления машинами SiteVision. Подключите накопитель посредством
USB-кабеля к внешнему коммуникационному порту на держателе Trimble Robotic.
Используйте Проводник Microsoft Windows или специальные функции передачи
файлов SCS900 для передачи файлов с контроллера Trimble CU на накопитель.
Внимание. Используйте только серые кабели Trimble с 6-контактными разъемами
C
Hirose при подключении кабеля к держателю Trimble Robotic.
Управление питанием
75.1
Режим отключения
В режиме отключения держатель Robotic выключается. Контроллер Trimble CU
выключается или находится в режиме ожидания.
Для включения держателя Robotic и контроллера Trimble CU нажмите кнопку питания
на контроллере. Держатель Robotic и контроллер Trimble CU также включатся при
подключении источника питания напряжением +12 В или кабеля для передачи данных
к боковому разъему.
Режим работы
В режиме работы держатель Robotic включается. Подключенный контроллер Trimle
CU будет включен, а резервная батарея режима ожидания в контроллера будет
заряжаться.
Для выключения держателя Robotic и контроллера Trimble CU нажмите кнопку
питания на контроллера. В зависимости от настроек в операционной системе
контроллера Trimble CU инструмент выключится или перейдет в режим ожидания.
Держатель Robotic и контроллер Trimble CU перейдут в режим ожидания при очень
низком заряде батареи (емкость батареи менее 2%).
Руководство пользователя тахеометра Trimble серии S
119
7 Принадлежности и аксессуары
Режим ожидания
В режиме ожидания держатель Robotic и подсоединенный контроллер Trimble CU
будут находиться в режиме ожидания, а резервная батарея режима ожидания
контроллера будет заряжаться.
Для включения держателя Robotic и контроллера Trimble CU нажмите кнопку питания
на контроллере.
Держатель Robotic и контроллер Trimble CU будут находиться в режиме ожидания,
пока не истечет время ожидания.
Внимание. При отсоединении контроллера Trimble CU от держателя Robotic
C
рекомендуется переключить контроллер в режим ожидания.
Отсоединение контроллера Trimble CU от инструмента в режиме работы не
вызовет повреждения оборудования, но сохраняемые или записываемые файлы
могут быть повреждены или потеряны при отключении контроллера Trimble CU.
120 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7

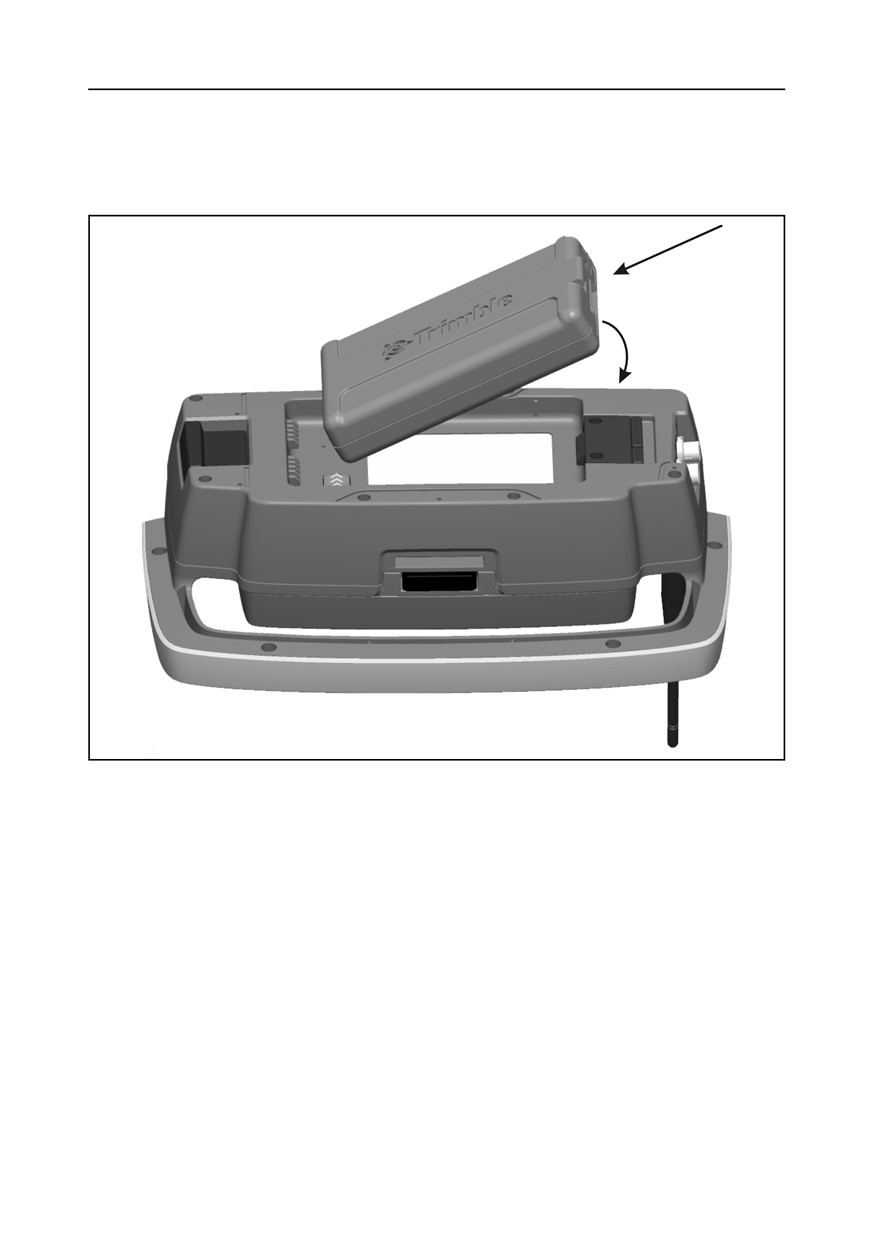

Установка батареи
75.2
1. Установите батарею на крючки в держателе (1).
2. Задвигайте батарею на держатель, пока она не встанет на место (2). См. рис. 7.66
1
2
Рис. 7.66.
Установка батареи в держатель Trimble Robotic
Руководство пользователя тахеометра Trimble серии S
121
7 Принадлежности и аксессуары
Извлечение батареи
70.1
1. Потяните механизм фиксатора батареи на себя (1).
2. Поднимите эту сторону батареи (2).
3. Извлеките батарею из держателя (3). См. рис. 7.67.
3
2
1

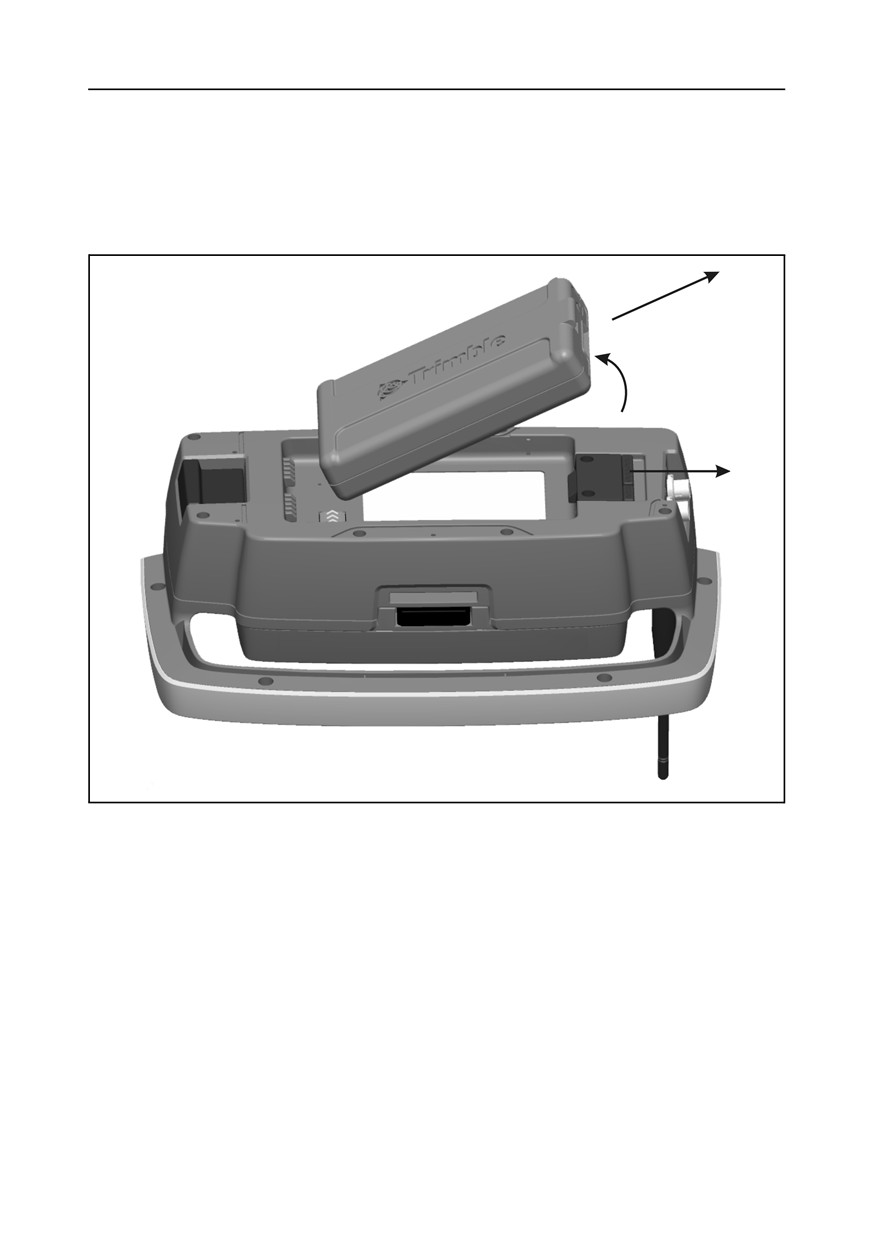

Рис. 7.67.
Извлечение батареи из держателя Trimble Robotic
122 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7

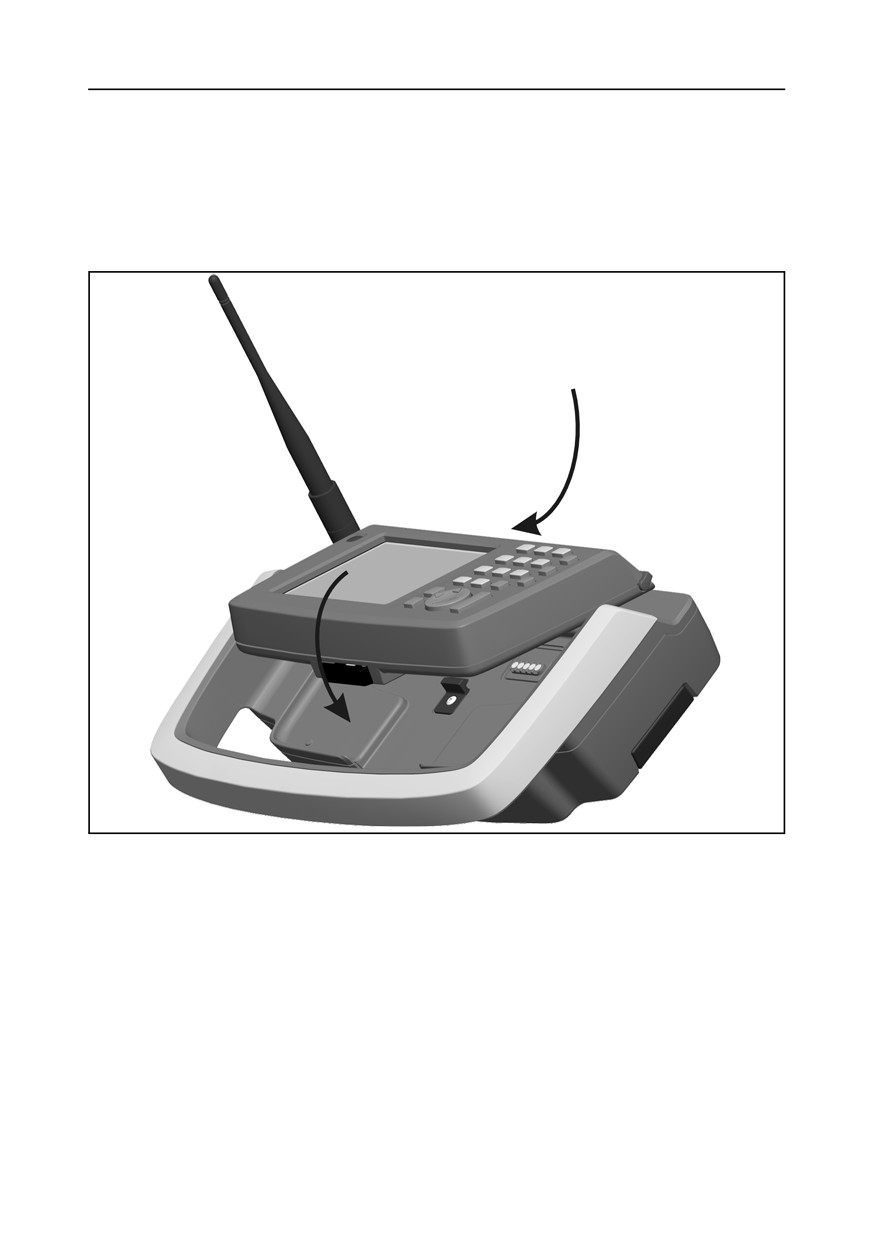

Подключение контроллера Trimble CU
70.1
1. Пропустите верхнюю часть контроллера Trimble CU через верхнюю кромку
держателя (1).
2. Установите нижнюю часть контроллера Trimble CU в держатель, пока он не встанет
на место со щелчком (2), рис. 7.68.
1
2
Рис. 7.68.
Подсоединение контроллера Trimble CU к держателю Trimble Robotic
Руководство пользователя тахеометра Trimble серии S
123
7 Принадлежности и аксессуары

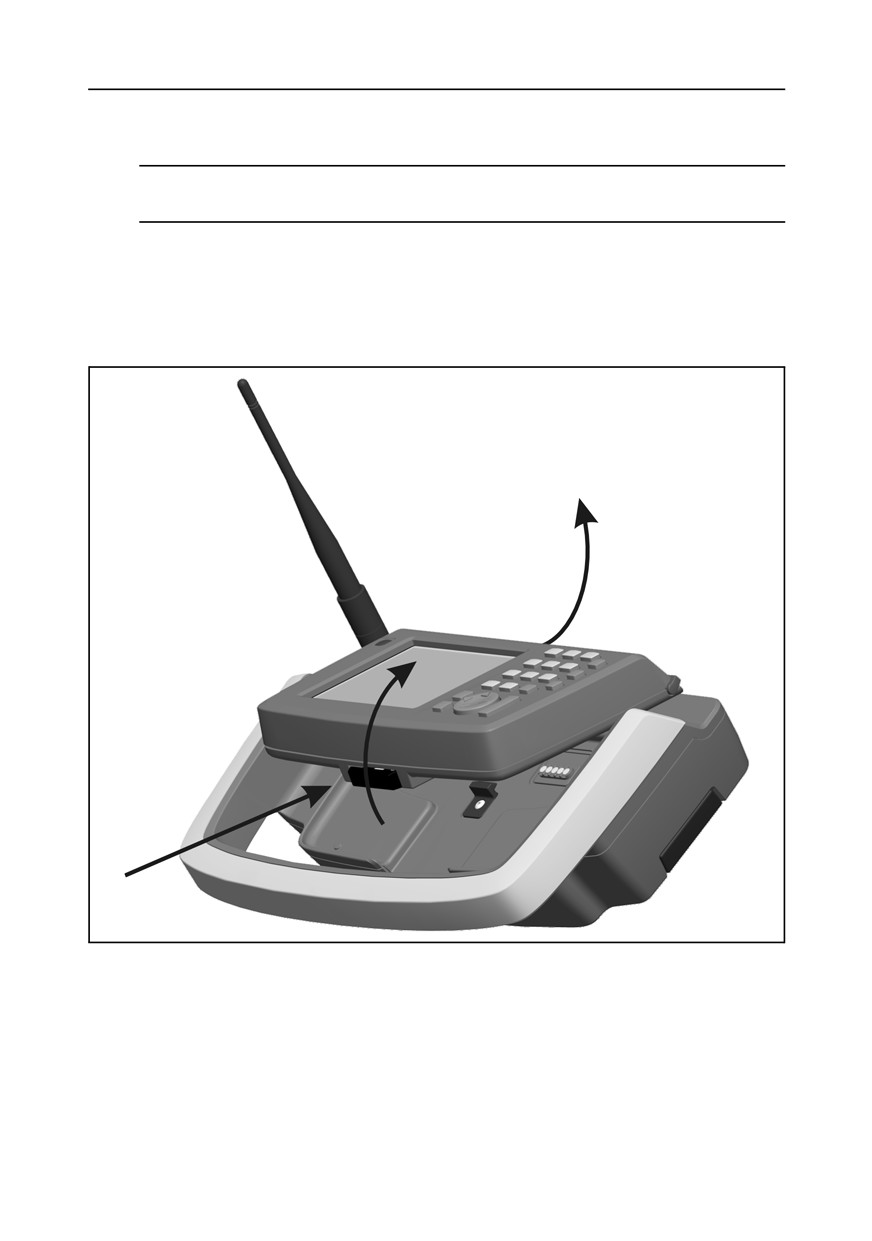

Отключение контроллера Trimble CU
70.1
Внимание. Перед отключением контроллера от инструмента убедитесь, что он
C
выключен.
1. Нажмите кнопку фиксатора в нижней части контрллера Trimble CU (1) и извлеките
нижнюю часть контроллера из держателя (2).
2. Снимите верхнюю часть контроллера Trimble CU с верхней кромки крепления
контроллера и извлеките контроллер из держателя (3), рис. 7.69.
3
2
1
Рис. 7.69.
Отсоединение контроллера Trimble CU от держателя Trimble Robotic
124 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7
Установка держателя Trimble Robotic на веху
70.1
Для установки держателя Trimble Robotic надевайте держатель на адаптер стандартной
вехивехи Stake Writer, пока держатель не встанет на место со щелчком, рис. 7.70.

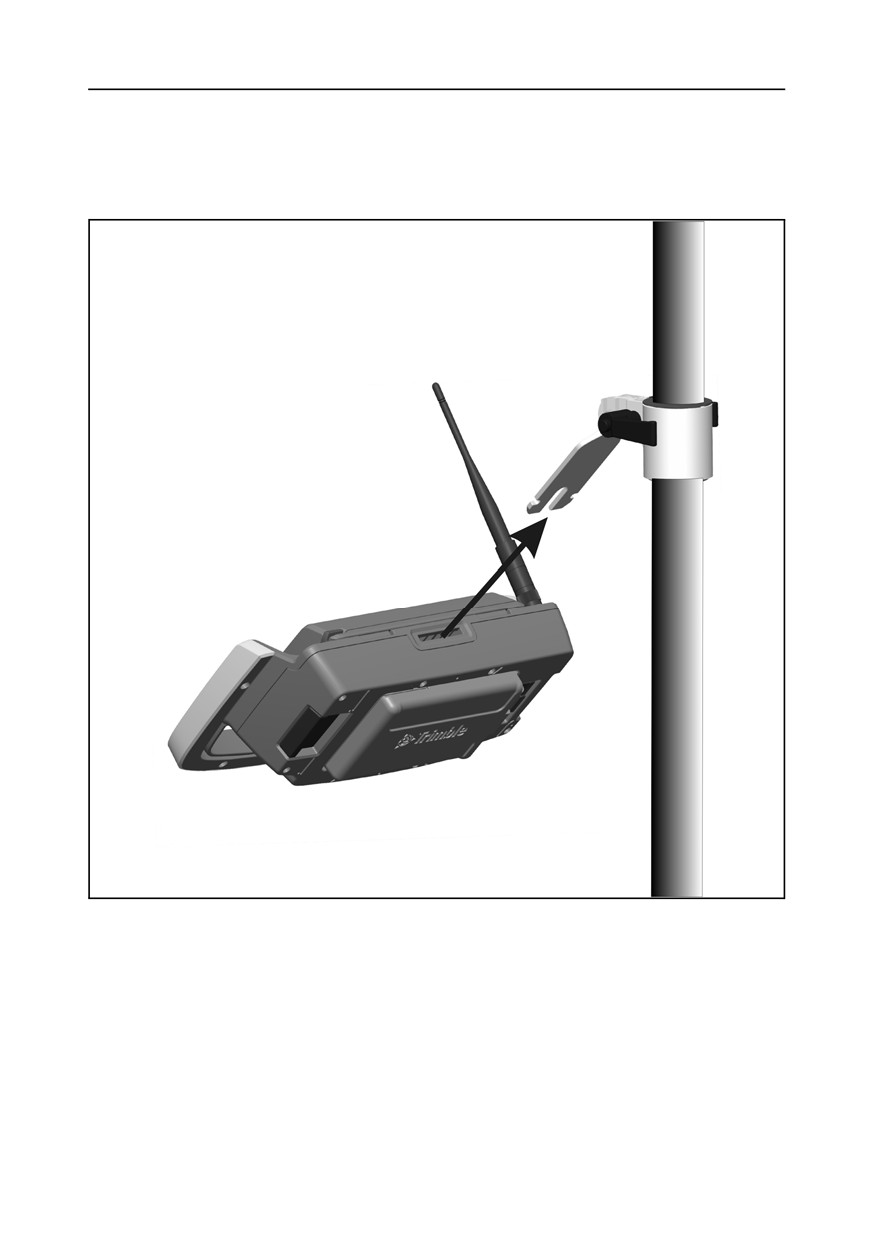

Рис. 7.70.
Установка держателя Trimble Robotic на адаптер стандартной вехивехи
Stake Writer
Руководство пользователя тахеометра Trimble серии S
125
7 Принадлежности и аксессуары
Отсоединение держателя Trimble Robotic от вехи
70.2
1. Для отсоединения держателя Trimble Robotic от вехи, потяните механизм
открепления (1)
2. Снимите держатель с кронштейна вехи Stake Writer (2).
1
2

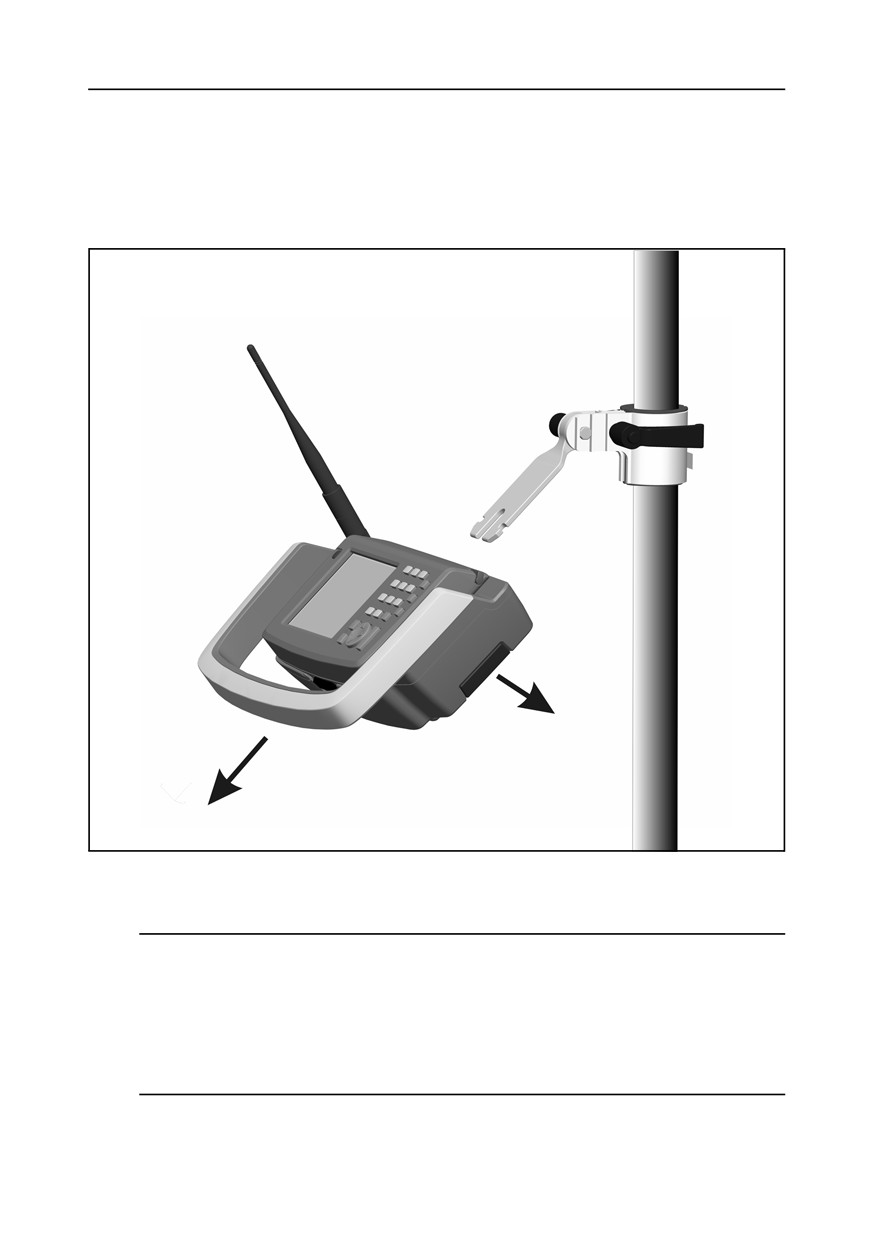

Рис. 7.71.
Отсоединение держателя Trimble Robotic от адаптера стандартной
вехивехи Stake Writer
Внимание. Контроллер Trimble CU и держатель Robotic не предназначены для
C
установки на транспортном средстве. Для транспортных средств или вездеходов
всегда используйте контроллер TSC2, конструкция которого способна выдержать
тряску и вибрацию, связанную с подобным типом использования. Не
рекомендуется устанавливать контроллер Trimble CU и держатель Robotic в
подобной ситуации и подвергать оборудование риску повреждения, которое не
покрывается гарантией.
126 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7
Радиомодем
7.1
Встроенный радиомодем
71.1
Тахеометр Trimble серии SSPS оснащен встроенным радиомодемом для поддержки
работы в режиме Robotic, а также контроля машин и управления машинами.
Встроенный радиомодем - это радиомодем мощностью 100 мВт, работающий на
свободной от гражданских сигналов частоте 2,4 ГГц. В радиомодеме используется
технология скачкообразной перестройки частоты для снижения радиопомех и
поддержания радиосвязи даже в самых тяжелых условиях приема и передачи
радиосигнала.
Скорость передачи данных радиомодемом тахеометра Trimble серии SSPS составляет
115200 бит/с. Такая высокая скорость передачи данных сокращает задержку
измерений, что обеспечивает получение отображаемых на вехе данных измерения
через 100 мс после отправки команды на измерение с инструмента.
Для поддержания радиосвязи с тахеометром Trimble серии SSPS контроллер Trimble
CU на вехе также должен быть подключен к внешнему радиомодему с частотой
2,4 ГГц. Радиомодем для контроллера Trimble CU доступен в качестве
дополнительного встроенного модуля держателя Trimble Robotic. Радиомодем для
контроллера TSC2 также доступен в качестве дополнительного встроенного модуля
радиомодема с частотой 2,4 ГГц. Радиомодемом для управления механизмами и
транспортными средствами является SNR2400.
Радиоканал и управление машинами
Для контроля или управления машинами используются радиоканалы 31 - 60 вместо
каналов 1 - 30, используемых для определения положения на участке работ.
Настройка радиоканала и идентификатора сети
Несколько разных систем могут одновременно использовать один и тот же радиоканал,
но в каждой паре «машина - инструмент» должен использоваться один и тот же
уникальный идентификатор сети. Радиоканал и идентификатор сети для использования
при управлении машинами должен быть настроен с помощью ПО Trimble SCS900. Эту
настройку невозможно выполнить на дисплее круга 2.
Руководство пользователя тахеометра Trimble серии S
127
7 Принадлежности и аксессуары
Внешний радиомодем, 2,4 ГГц
71.2
Внешний радиомодем доступен в качестве дополнительной принадлежности для
измерений в режиме Robotic при использовании контроллера без встроенного
радиомодема. Во внешнем радиомодеме с частотой 2,4 ГГц в качестве источника
питания используется одна литиево-ионная батарея напряжением 7,4 В. Это
обеспечивает работу радиомодема в течение 15 часов с батареей емкостью 2,4 А-ч.
Международный артикул радиомодема: SPS4201. Артикул радиомодема во Франции:
SPS4202. Для получения технической информации см. Встроенный радиомодем, стр.
127.
Светодиод индикатора
Батарея
СОМ-порт

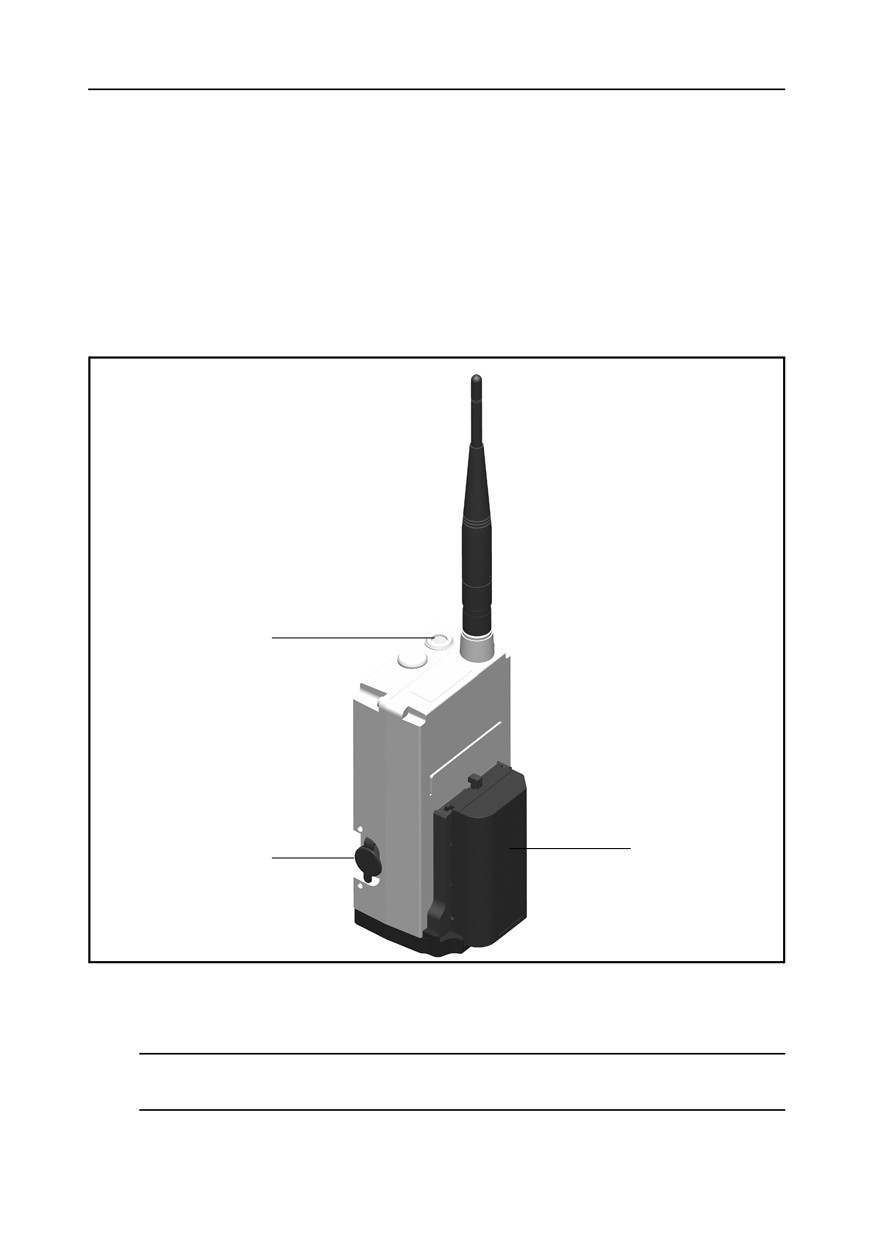

Рис. 7.72.
Внешний радиомодем с частотой 2,4 ГГц
Для получения информации о зарядке батареи см. Источник питания, стр. 103
Внимание. Всегда извлекайте батарею из внешнего радиомодема после
C
использования.
128 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7

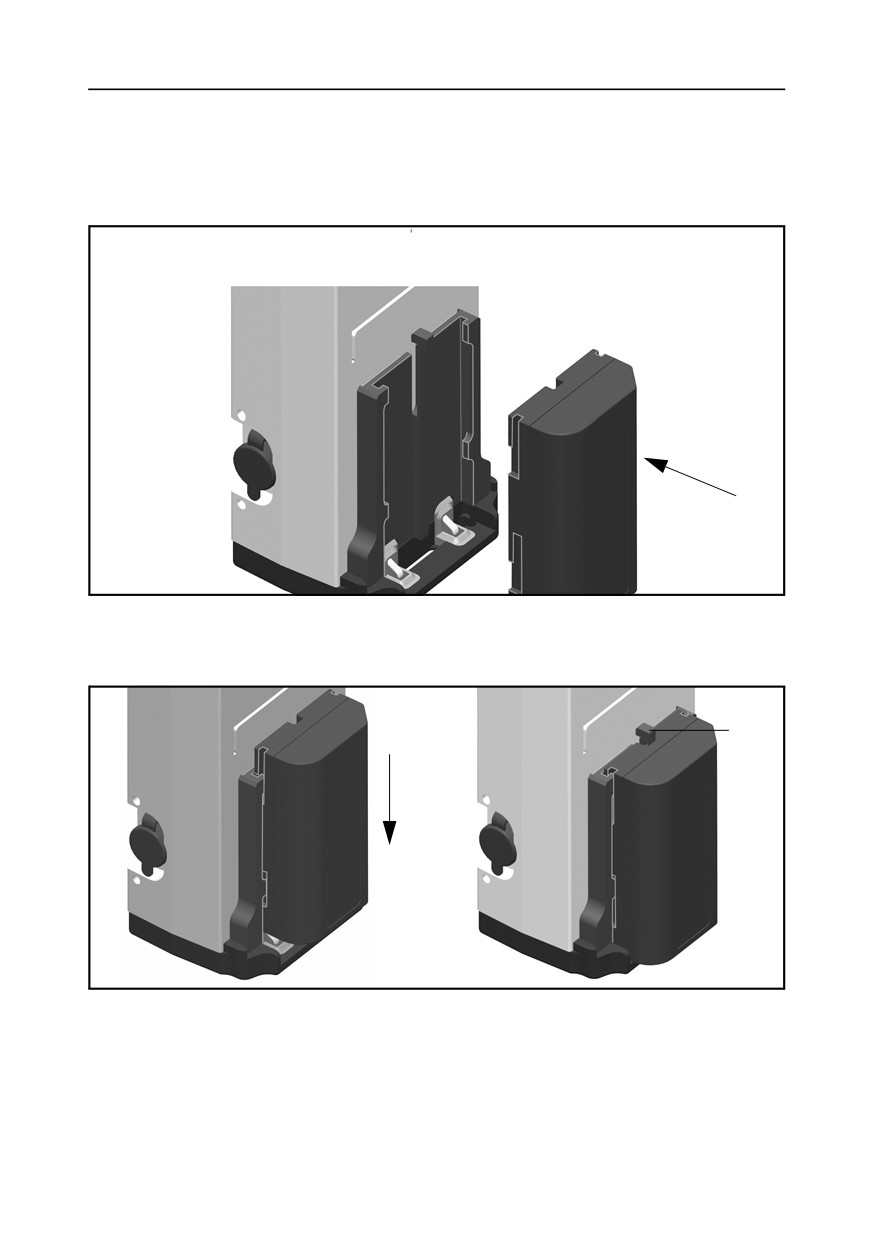

Установка батареи
71.3
Порядок установки батареи в радиомодем
1. Установите батарею в держатель для батареи.
1
Рис. 7.73.
Установка батареи во внешний радиомодем
2. Нажимайте на батарею, пока она не встанет на место со щелчком.
(((Щелчок)))
3
2
Рис. 7.74.
Установка батареи во внешний радиомодем
Руководство пользователя тахеометра Trimble серии S
129
7 Принадлежности и аксессуары
Извлечение батареи
70.1
Порядок извлечения батареи из радиомодема
1. Нажмите на защелку.
2. Выдвиньте батарею вверх.
2
1

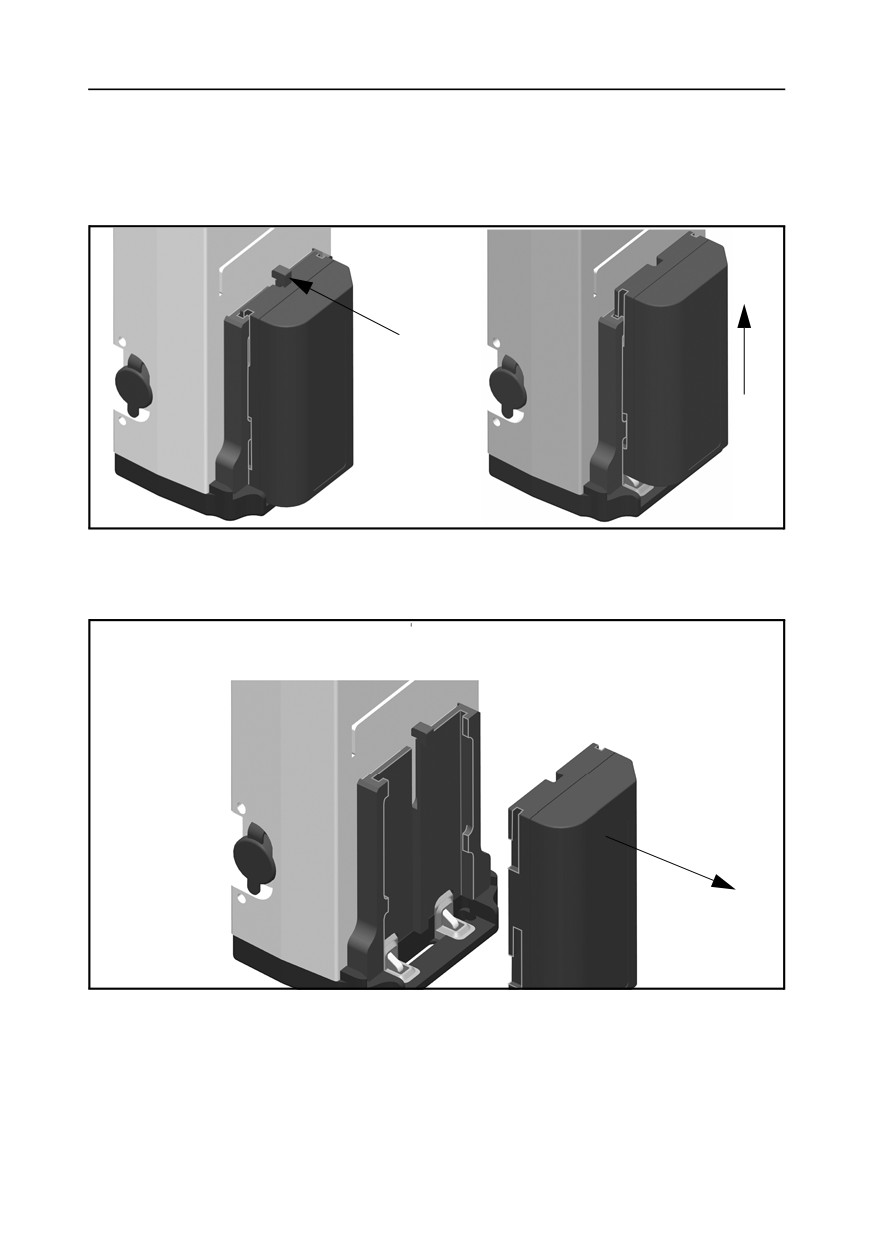

Рис. 7.75.
Извлечение батареи из внешнего радиомодема
3. Вытяните батарею из батарейного отсека
3
Рис. 7.76.
Извлечение батареи из внешнего радиомодема
130 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7

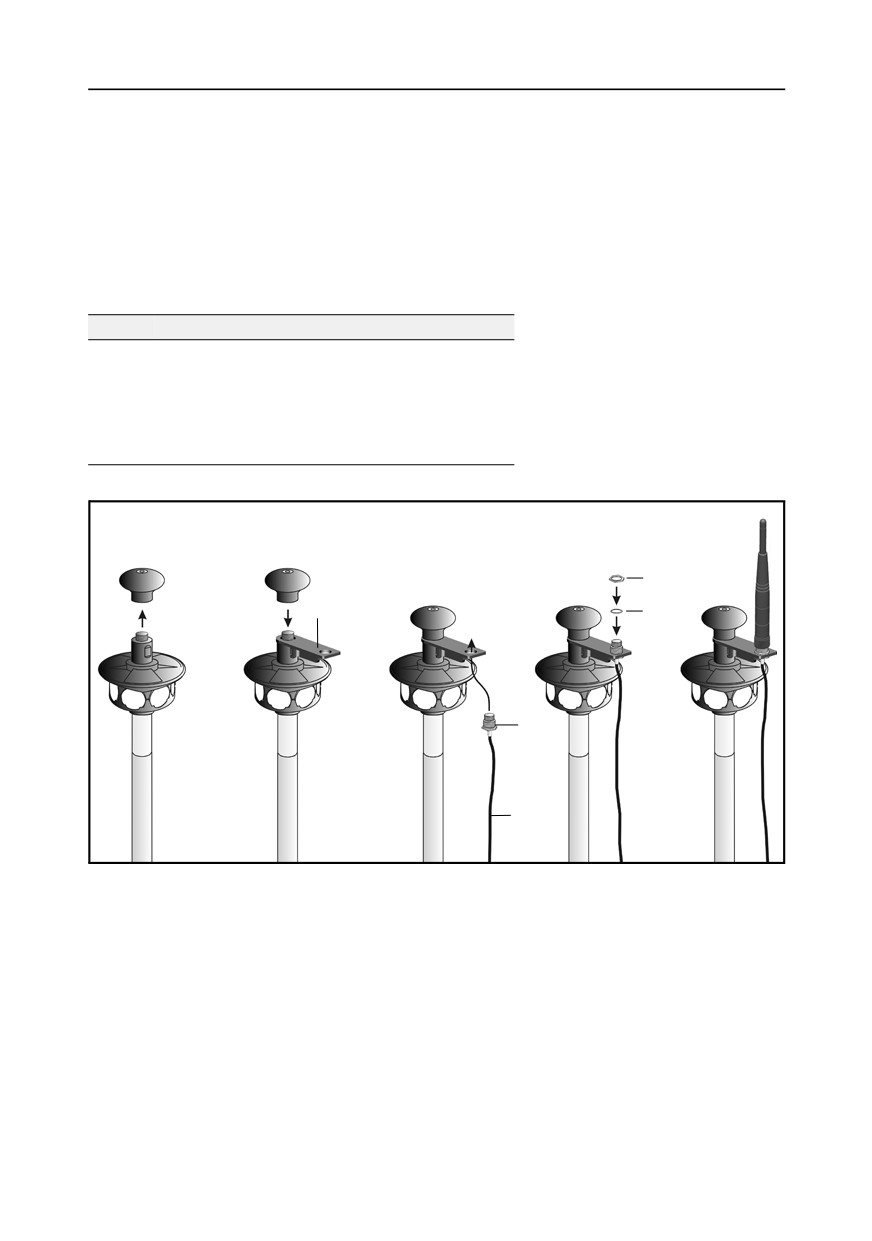

Комплект удлинителя антенны радиомодема 7.1
Для расширения радиуса действия радиомодема можно установить комплект
удлинителя антенны, артикул: 58313001, для установки антенны радиомодема в более
высокое положение на вехе, где отсутствуют препятствия, создаваемые пользователем
и самой вехой. При работе с максимальным радиусом действия радиомодема это может
оказать значительное влияние на результаты измерений.
Комплект удлинителя антенны состоит из перечисленных ниже компонентов.
Поз.
Описание
a
Держатель антенны
b
Кабель антенны
c
Шайба
d
Стопорная шайба
e
Гайка
1
2
3
4
5
e
a
d
c
b
Рис. 7.77.
Установка комплекта удлинителя антенны.
1. Отверните и снимите верхнюю часть призмы с углом обзора 360°.
2. Заверните держатель антенны (а) по резьбе и заново установите верхнюю часть
призмы с углом обзора 360°.
3. Наденьте шайбу (с) на кабель антенны (b) и прикрепите кабель антенны (b) снизу к
держателю антенны.
4. Наденьте стопорную шайбу (d) и гайку (е).
5. Установите антенну сверху и подсоедините кабель антенны к разъему антенны на
держателе Trimble Robotic.
Руководство пользователя тахеометра Trimble серии S
131
7 Принадлежности и аксессуары
Съемная ручка
7.1
Если ручку инструмента приходится часто снимать, имеется дополнительная
принадлежность, которая устраняет потребность в инструменте для отквинчивания
ручки.
Комплект съемной ручки, артикул: 58024001, состоит из следующих компонентов.
Поз.
Описание
a
2 винта
b
2 фиксатора
Порядок удаления винтов под шестигранный ключ
b
1
2
3
b

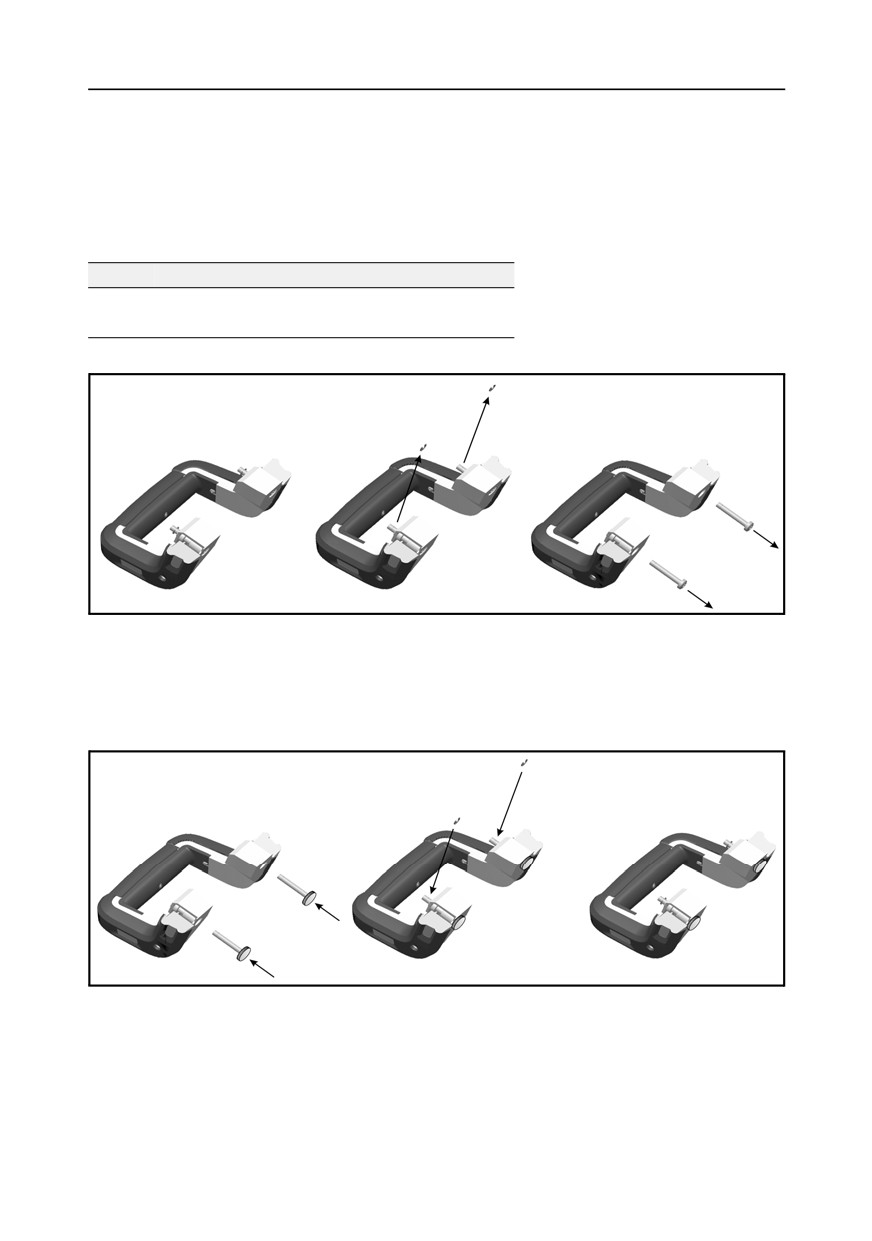

Рис. 7.78.
Удаление винтов под шестигранный ключ
1. Отсоедините ручку от инструмента. Отверните фиксаторы винтов (b) маленькой
отверткой.
2. Отверните винты под шестигранный ключ
Порядок установки установки новых винтов
b
1
2
3
b
a
a
Рис. 7.79.
Установка новых винтов
1. Установите новые винты (а) в ручку.
2. Установите фиксаторы винтов (b).
3. Прикрепите ручку к инструменту.
132 Руководство пользователя тахеометра Trimble серии S
Принадлежности и аксессуары
7
Установка ручки на инструмент
1. Задвиньте ручку инструмента горизонтально на инструмент.
2. Закрепите ручку новыми винтами.

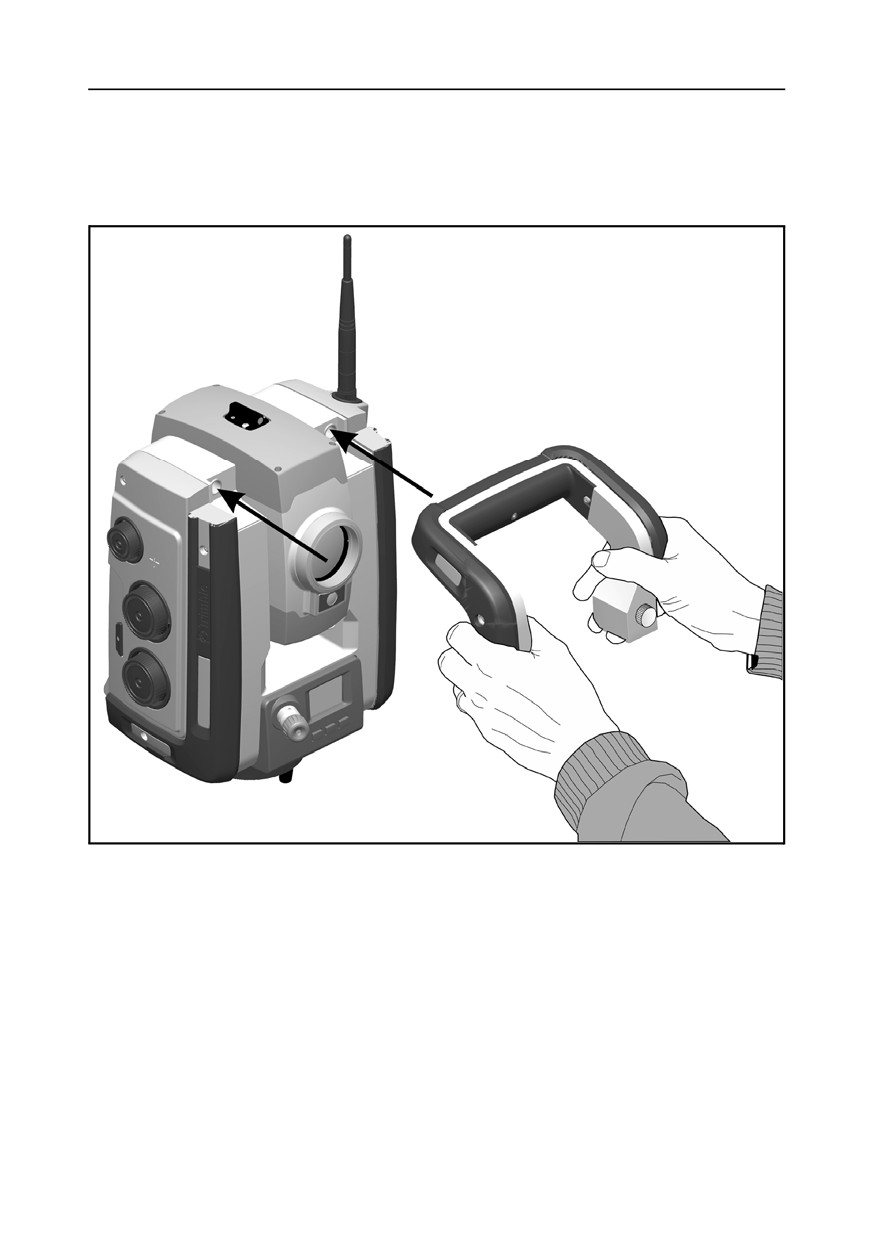

Рис. 7.80.
Установка ручки
Руководство пользователя тахеометра Trimble серии S
133
7 Принадлежности и аксессуары

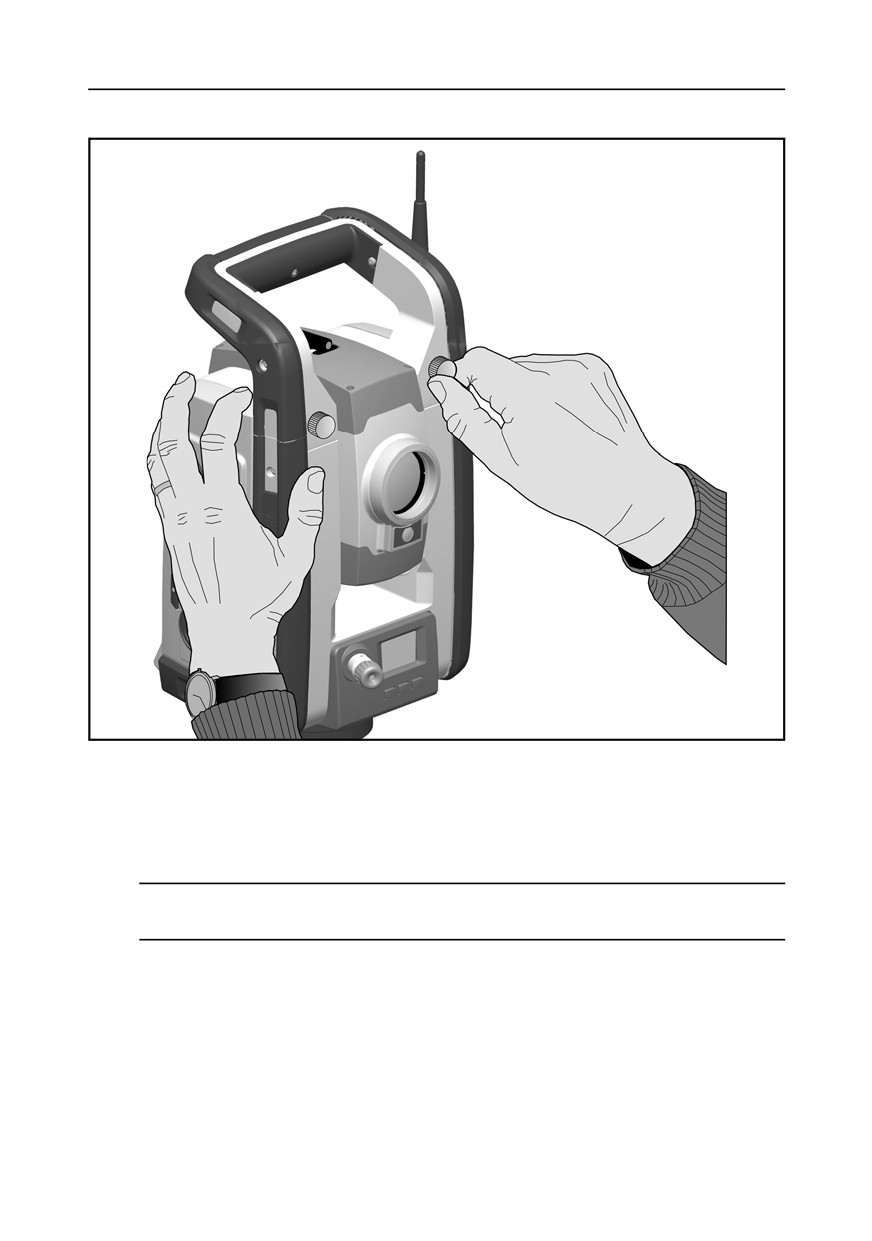

Рис. 7.81.
Закрепление ручки
Отсоединение ручки:
Для отсоединения ручки выполните приведенные выше действия в обратной
последовательности.
Внимание. Перед тем как поднимать инструмент убедитесь, что ручка надежно
C
прикреплена.
134 Руководство пользователя тахеометра Trimble серии S
