Тахеометр Leica FlexLine plus. Руководство пользователя (Версия 3.0)

FlexLine plus

Работа

4.3

Эксплуатация аккумулятора



Первая зарядка аккумулятора

• Аккумуляторные батареи следует полностью зарядить до их первого использо-

вания в работе, поскольку они поставляются при минимальном уровне зарядки.

• Новые или долго (более трех месяцев) хранившиеся без подзарядки аккумуля-

торы следует пропустить через однократный цикл полной разрядки и зарядки.

• Этот цикл следует проводить при температуре от 0°C до +40°C. Рекомендуемая

оптимальная температура зарядки: +10°C до +20°C.

• Нагрев батарей во время их зарядки является нормальным эффектом. При

использовании зарядных устройств, рекомендуемых Leica Geosystems, слишком
высокий нагрев аккумулятора приведет к автоматической остановке процесса
зарядки.

Эксплуатация / разрядка

• Аккумуляторы могут использоваться при температурах от -20° до +50°C.
• Слишком низкие температуры снижают емкость аккумуляторов, а слишком

высокие - срок их службы.

• Для литий-ионных (Li-Ion) аккумуляторов рекомендуется проводить цикл полной

разрядки и зарядки, если на индикаторе зарядного устройства или самой бата-
рейке фирмы Leica Geosystems отмечается сильное отличие от номинальной
емкости.

Замена аккумуля-
тора



Полярность аккумулятора указана внутри кассеты.

4.4

Хранение данных

Описание

На всех тахеометрах этой серии установлена внутренняя память. Встроенное
программное обеспечение FlexField plus хранит все данные проектов во внутренней
памяти. Оттуда данные могут экспортироваться на компьютер или другое устрой-
ство для постобработки через кабель LEMO, подключенный к порту RS232.

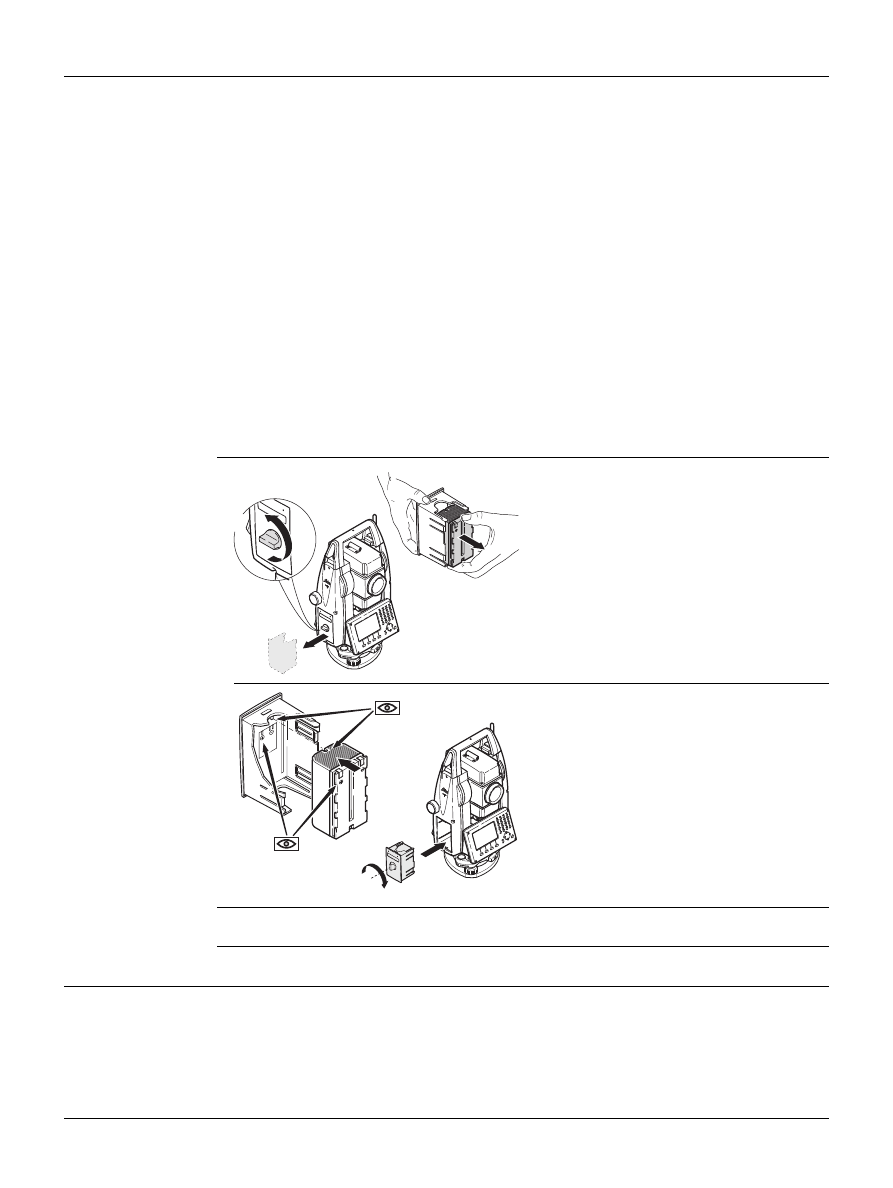

Откройте батарейный отсек (1)
достаньте оттуда кассету с батарейкой
(2).

Вытащите батарейку из кассеты (3).

Вставьте другую батарейку в кассету (4)
так, чтобы контакты были обращены
вверх. Батарейка должна вставляться
до щелчка.

Вставьте кассету в батарейный отсек (5)
и поверните ручку для его закрытия (6).

TSOX_015

TSOX_016

FlexLine plus

Работа

Для инструментов, на которых установлен коммуникационный блок (Коммуникаци-
онный блок), данные из памяти могут также передаваться из внутренней памяти в
компьютер или другое устройство через:
• Флэш-карты, вставляемой в порт USB,
• Кабеля USB, подключаемого к USB-порту инструмента
• Bluetooth-соединения.
Обратитесь к разделу "12 Управление данными" для получения более подробной
информации об передаче данных и об управлении ими.

4.5

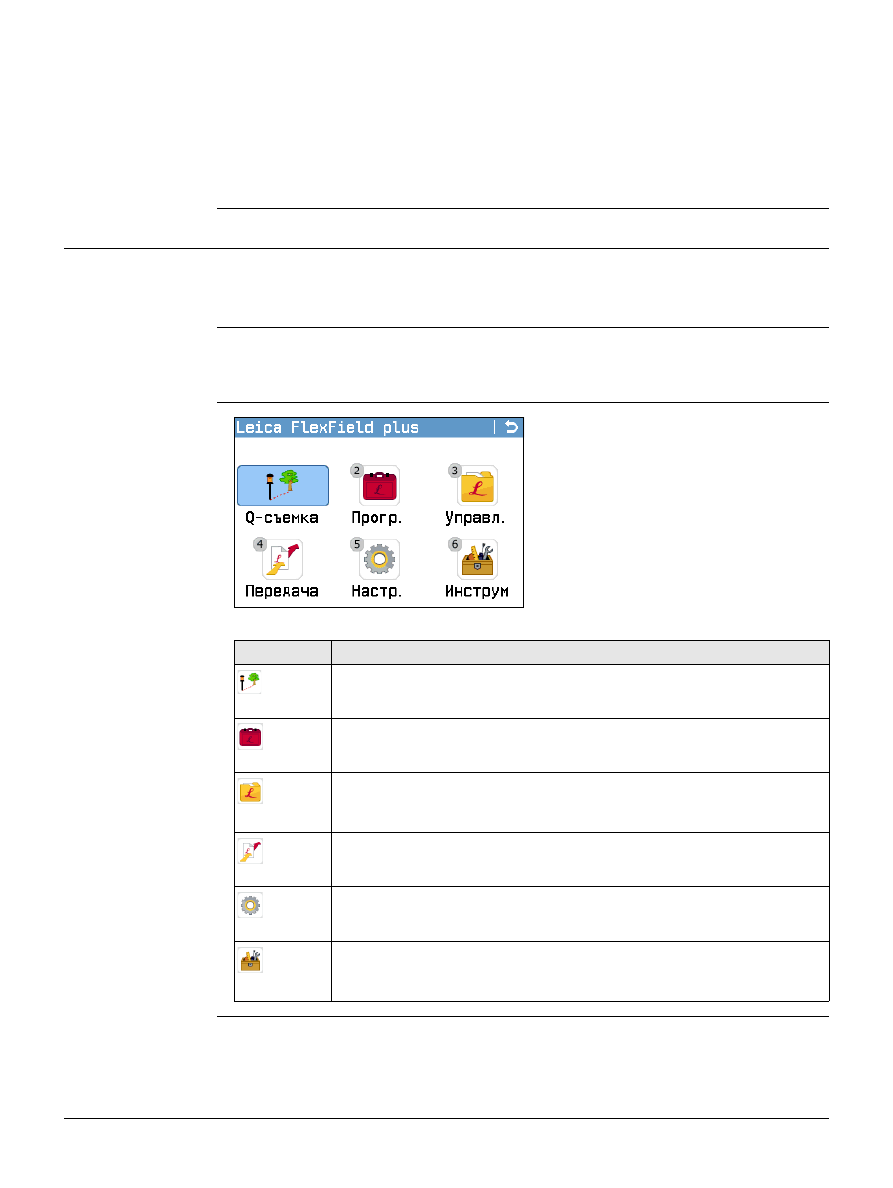

Главное меню

Описание

Главного меню

является стартовым окном для доступа к функциональным

возможностям инструмента. Оно обычно включается сразу после включения тахе-
ометра или после окна

Уровень

Отвес



При необходимости можно сконфигурировать тахеометр так, что после окна
Уровень/Отвес открывалось не

ГЛАВНОЕ МЕНЮ

, а какое-либо другое окно. Обра-

титесь к разделу "11.2 Порядок запуска".

Главное меню

Описание функций Главного меню

Функция

Описание

Q-

съемка

УСК

СЪЕМКА

программа непосредственного начала измерений. См.

раздел "4.6 Приложение Ускоренная съемка (Q-Survey)".

Прогр

Выбор и запуск программ. См. раздел "7 Приложения".

Управл

Управление проектами, данными, списками кодов, форматами и
файлами в системной памяти или модуле памяти USB. См. раздел "12
Управление данными".

Передача

Экспорт и импорт данных. См. раздел "12.2 Экспорт данных".

Настр

Изменение настроек прибора EDM, параметров передачи данных и
общих настроек прибора. См. раздел "5 Настройки".

Инструм

Доступ к средствам поверки и калибровки прибора, настройки
порядка его включения, изменения PIN-кода, лицензионного ключа и
системных сообщений. См. раздел "11 Инструменты".

FlexLine plus

Работа

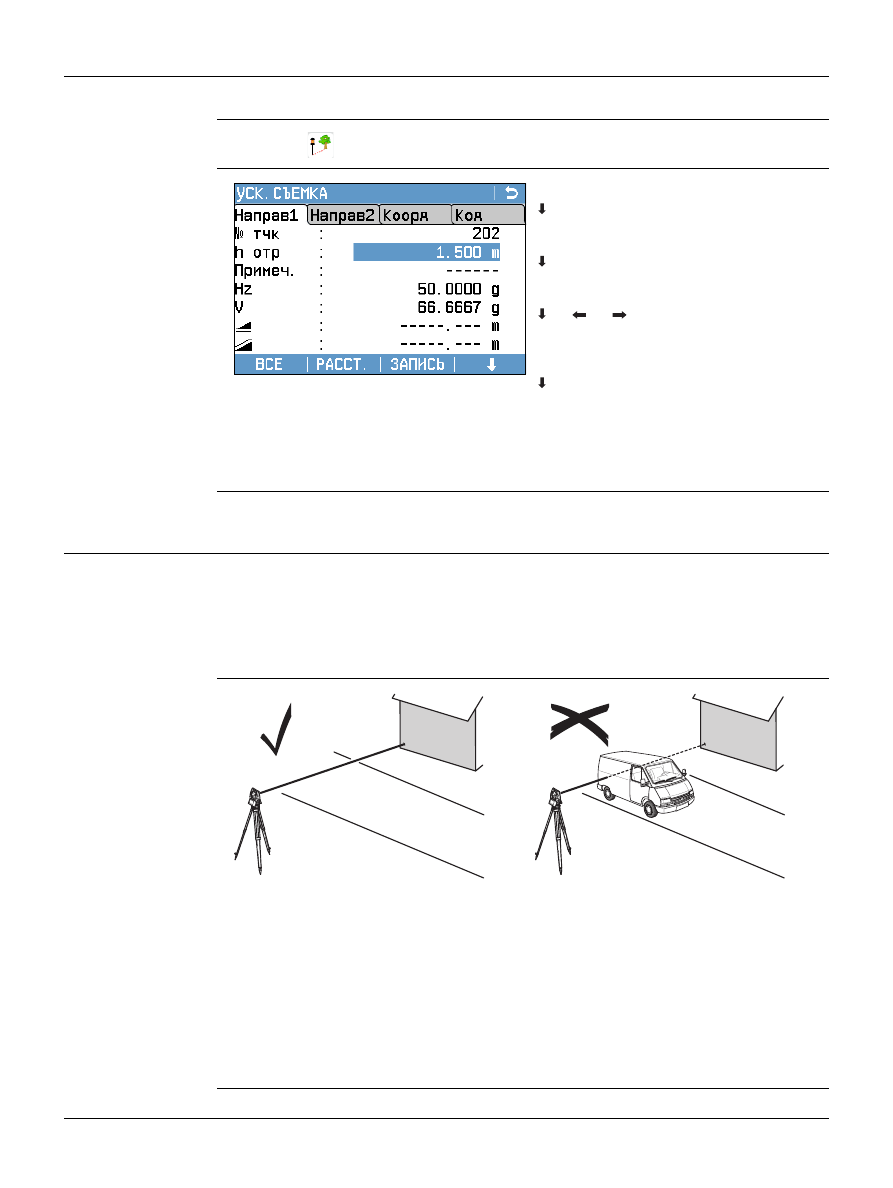

4.6

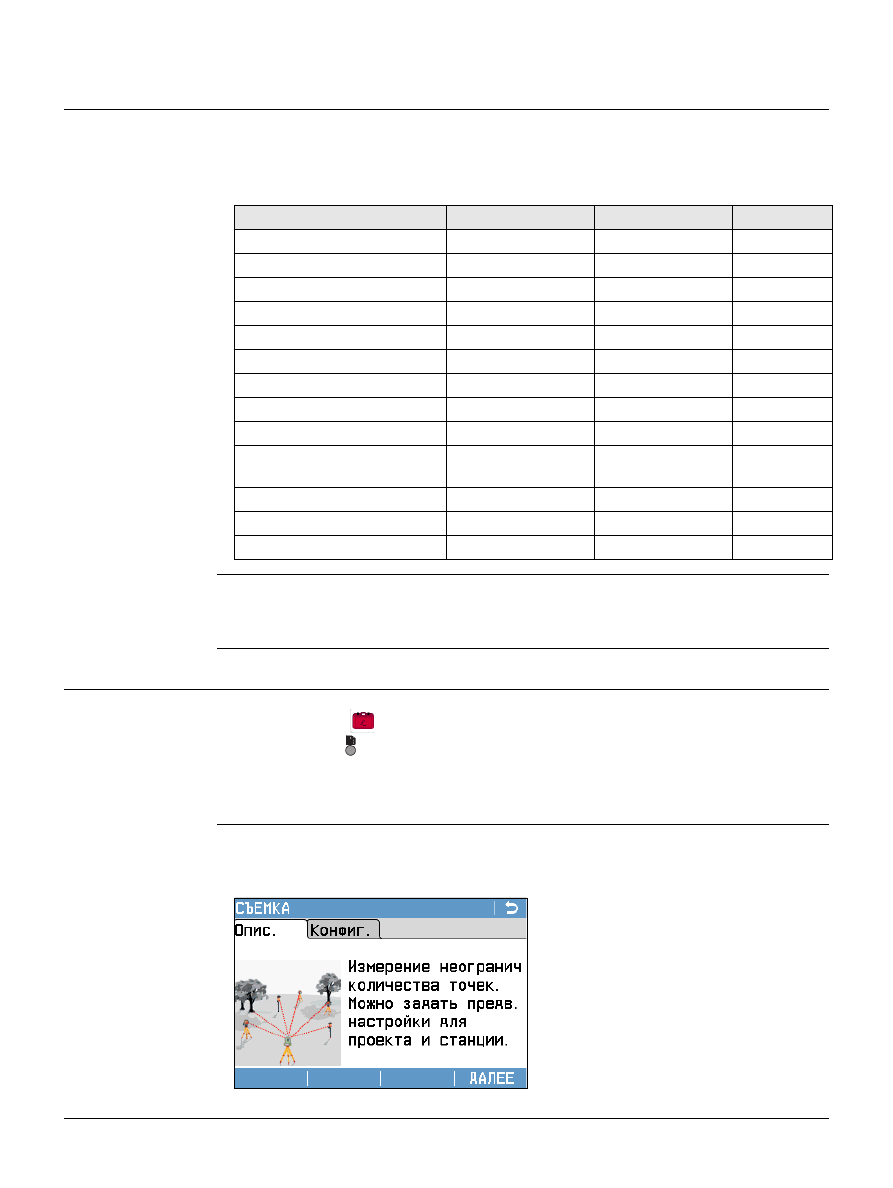

Приложение Ускоренная съемка (Q-Survey)

Описание

После установки и включения тахеометра можно сразу приступать к работе.

Доступ

Выберите

Q-

съемка

Главное Меню

Q-

съемка

4.7

Измерения расстояний - рекомендации по получению надежных
результатов

Описание

Лазерный дальномер (EDM) установлен на всех приборах серии FlexLine plus. Во
всех прибрах этой серии расстояния измеряются с помощью лазерного луча види-
мого красного диапазона, который выходит по оптической оси из центра объектива.
Есть два режим EDM:

Безотражательные
измерения

• При запуске дальномерных измерений EDM определяет расстояние до объекта,

который в данный момент находится на пути лазерного луча. При возникновении
препятствий на пути расспространения луча к объекту, например, проезжающая
машина сильный дождь, туман или снег, инструмент может измерить расстояние
до такой помехи, а не до нужного объекта.

• Следите за тем, чтобы лазерный луч не попадал на объекты вблизи пути его

распространения, например, на сильно отражающие поверхности.

• Это особенно важно в безотражательном режиме и при измерениях на отража-

ющие полоски.

• Не наводите одновременно два инструмента на один и тот же объект.

СТАНЦИЯ

Ввод данных о станции и параметров
установки.

Уст

.Hz

Выполнение ориентирования по
заданному углу.

Задание отсчетов горизонтальных
углов против часовой стрелки или по
часовой стрелке.

КОД

Поиск или ввод кодов. Обратитесь к
разделу "9.1 Кодирование". Доступно
на странице

4/4

или

Код

. Или, на

любой странице, нажав

FNC

и выбрав

КОД

• Измерения на отражатели

• Безотражательные измерения

TSOX_093

FlexLine plus

Работа

Измерения на отра-
жатели

• Точные измерения на отражатели следует выполнять в режиме

P-

Точно

• Не выполняйте безотражательные измерения на сильно отражающие объекты,

например, светофоры. Такие измерения могут быть неточными.

• После запуска процесса дальномер будет выполнять измерения до ближайшего

объекта, расположенного в данный момент на пути распространения лазерного
луча. Если на пути распространения лазерного луча встречаются автомобили,
люди, животные или ветки деревьев, часть принимаемого сигнала будет отра-
жена именно от них, что может привести к неверным результатам.

• Измерения на отражатель особенно эффективны на расстояния до 30 метров

или свыше 300 м.

• Поскольку процесс дальномерных измерений занимает немного времени, всегда

есть возможность поймать момент, когда помех на пути распространения луча не
будет.



ПРЕДУПРЕ-

ЖДЕНИЕ

По технике безопасности работы с лазером, допускается использовать дальномер
только для измерений на отражатели на расстояния свыше 1000 м.

Красный лазер на
отражатели

• Благодаря использованию лазера видимого красного диапазона режим

P-

Длинный

(>4

км

)

позволяет производить замер расстояний свыше 4 км на стан-

дартные отражатели. Доступно для инструментов с

дальномером.

Красный лазер и
отражающие
полоски

• Лазер видимого красного диапазона можно также использоваться для изме-

рений на отражающие полоски. В таких случаях нужно обеспечить попадание
луча по перпендикуляру на отражающую полоску, которая должна быть хорошо
закреплена на объекте.

• Обязательно проверяйте соответствие заданного значения постоянного слагае-

мого параметрам используемого отражателя.

FlexLine plus

Настройки

5.1

Рабочие

настройки

Доступ

Рабочие

настройки

Поправки за наклон
осей инструмента

Выберите

Настр

Главное Меню

Выберите

Рабочие

МЕНЮ

НАСТРОЕК

Поле

Описание

Триггер

1-й триггер - это верхняя часть триггерной клавиши, 2-й триггер -
это нижняя часть клавиши триггер.

Выкл

Триггер отключен.

ВСЕ

Придает триггеру функции кнопки

ВСЕ

РАССТ

Придает триггеру функции кнопки

РАССТ

Кнопка

USER1

Кнопка

USER2

Задает конфигурацию или с помощью функций в меню

Избранное

. Обратитесь к разделу "8 Избранное".

Корр

Наклона Выкл

Компенсирование наклона отключено.

Вкл

2-осевая компенсация. Вертикальные углы будут
приводиться к положению отвесной линии, гори-
зонтальные углы исправляться за наклон оси
вращения инструмента.
Для правильного учета поправок, связанных с
настройками

HzCor

ознакомьтесь с таблицей

"Поправки за наклон осей инструмента".



При установке инструмента на нестабильной площадке, например
на палубе корабля, компенсатор необходимо отключить. Это
нужно для того, что бы компенсатор не выходил за свой рабочий
диапазон и не выдавал постоянно предупреждения о недопу-
стимых наклонах инструмента.

HzCor

Вкл

Активизация корректирования горизонтальных
углов. Для штатной работы при ориентировании
прибора эта опция должна быть включена. Все
измеренные горизонтальные углы будут скоррек-
тированы с учетом вертикального угла соответст-
вующих направлений.
Для правильного учета поправок, связанных с
настройками

Корр

Наклона

ознакомьтесь с

таблицей "Поправки за наклон осей инструмента".

Выкл

Отключение коррекции горизонтальных углов.

Варианты

Поправка

Наклон оси
вращения
трубы

Поправка в
горизон-
тальный угол

Продоль-
ный наклон

Попереч-
ный наклон

Коллима-
ционная
ошибка

Ось
вращения
трубы

Выкл

Вкл

Нет

Да

Вкл

Да

Выкл

Нет

Вкл

Выкл

Да

Нет

FlexLine plus

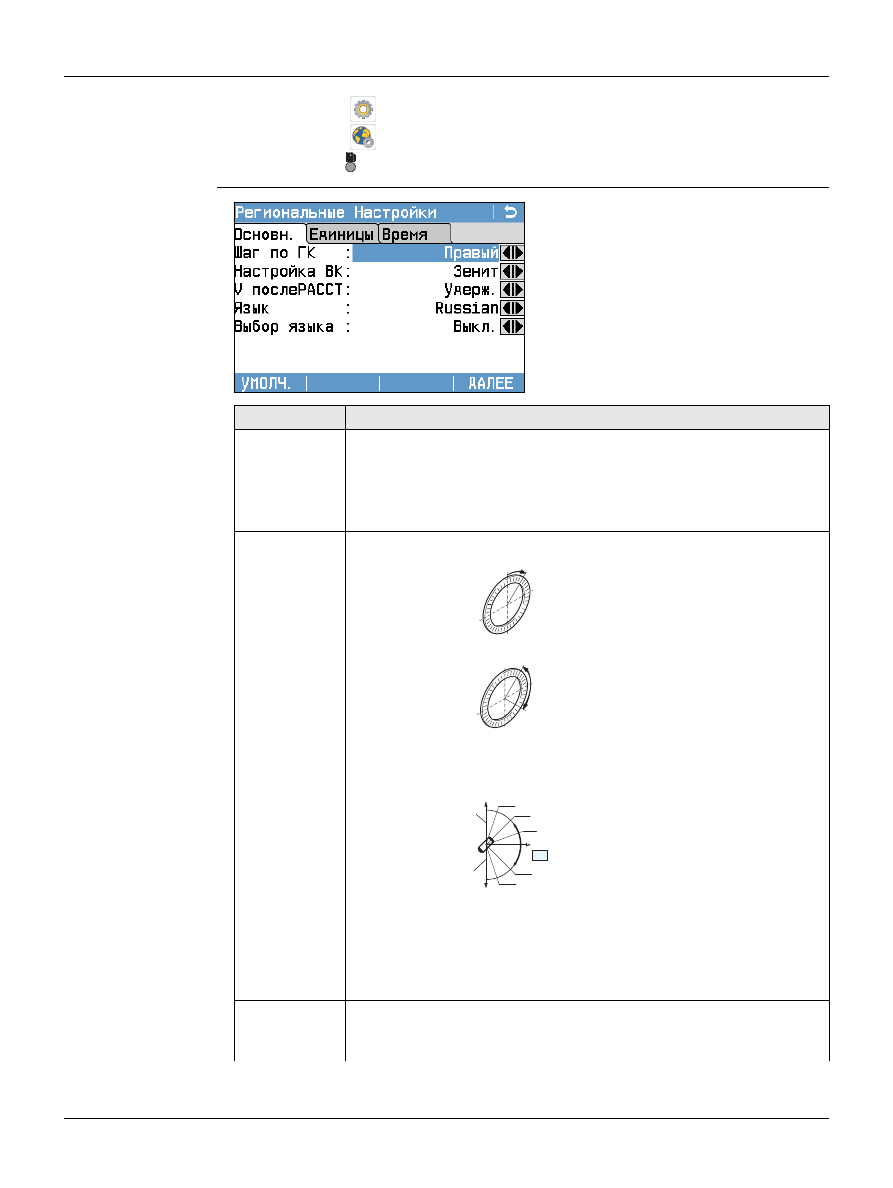

Настройки

5.2

Региональные

Настройки

Доступ

Региональные

Настройки

Выберите

Настр

Главное Меню

Выберите

Регион

МЕНЮ

НАСТРОЕК

Нажмите для пролистывания страниц доступных настроек.

УДАЛИТЬ

Для удаления неактивных языков.
Доступно когда язык выделяется.

Поле

Описание

Шаг

по

ГК

Правый

Отсчет горизонтальных углов по часовой стрелке.

Левый

Отсчет горизонтальных углов против часовой
стрелки. На дисплее отсчеты индицируются как
выполненные против часовой стрелки, но записы-
ваются как сделанные по часовой стрелке.

Настройка

ВК

Система отсчета вертикальных углов.

Зенит

Зенитное расстояние=0°; Верти-
кальный угол=90°.

Гориз

Зенитное расстояние=90°; Верти-
кальный угол=0°.
Вертикальные углы считаются поло-
жительными при положении объекта
над горизонтом инструмента и отрица-

тельными - при его положении ниже этого гори-
зонта.

Уклон

(%)

45°=100%; Горизонт.=0°.
Вертикальные углы выражаются в
процентах уклона. Положительными
считаются уклоны вверх от горизон-
тальной плоскости, а отрицатель-
ными - уклоны вниз от этой
плоскости.



Значения процента уклона растут доста-
точно быстро. Индикация --.--% появляется
на дисплее при значениях уклона более
300%.

после

РАССТ

Установка отсчета по вертикальному кругу, который выводится на
экран при нажатии на кнопку

РАССТ

или

ЗАПИСЬ

. Поле верти-

кальный угол всегда содержит текущий угол.

90°

270°

180°

0°

45°

TSOX_018

180°

+90°

-90°

+45°

-45°

0°

TSOX_019

Slope %

+300 %

+100%

+18 %

0°

-100 %

-300 %

20°

45°

°34”

360s

gon

-50 go

-79,5 go

--.--%

±V

TSOX_020

FlexLine plus

Настройки

Удерж

В поле вертикальный угол пишется значение
отсчета по вертикальному кругу на момент
нажатия измерения расстояния

РАССТ

Запущено

В поле вертикальный угол пишется значение
отсчета по вертикальному кругу на момент
нажатия кнопки

ЗАПИСЬ



Эта настройка не распространяется на программы

КОСВ

ИЗМЕРЕНИЯ

или

Скрытая

точка

Передача

. Для этих приложений записывается отсчет по

вертикальному кругу на момент нажатия кнопки

ЗАПИСЬ

Язык

Выбор интерфейсных языков. В инструмент можно загрузить
несколько языков. Здесь показываются загруженные в тахеометр
языки.
Выбранный интерфейсный язык можно удалить, нажав на

УДАЛИТЬ

. Эта функция возможна если в инструмент установлено

несколько языков и если выбранный язык не задан как системный.

Выбор

языка

Если в тахеометр загружено несколько интерфейсных языков, то
при его включении на дисплей выводится окно для выбора одного
из них.

Вкл

Окно с информацией о языковой поддержке будет
показываться при включении прибора.

Выкл

Окно с информацией о языковой поддержке не
будет выводиться при включении прибора.

Еди

изм

угл

Единицы измерения углов для всех соответствующих полей ввода.

° ' "

Градусы, минуты, секунды.
Диапазон значений: от 0° до 359°59'59''

доли

Градусы и доли градусов.
Диапазон значений: от 0° до 359.999°

Грады

Грады Диапазон значений: от 0 до 399.999 гон

Тысячные

Мил. Диапазон значений: от 0 до 6399.99 мил.



Выбор угловых единиц может быть изменен в любой момент. Пред-
ставленные на дисплее значения углов преобразуются в соответ-
ствии с выбранными единицами измерений.

Мин

отсчет

Здесь можно задать число знаков после запятой для всех единиц
угловых измерений. Это значение относится только к представ-
лению данных на дисплее и не распространяется на точность
записи и экспорта данных.

°'"

(0° 00' 0.1"/0° 00' 01"/0° 00' 05"/
0° 00' 10")

доли

(

0.0001 / 0.0005 / 0.001)

Грады

(

0.0001 / 0.0005 / 0.001)

Тысячные

(

0.01 / 0.05 / 0.1)

Еди

изм

рас

Здесь можно задать единицы измерения расстояний и координат.

Метры

Метры [m].

Футы

США

Футы США [ft].

МеждФуты

Международные футы [fi].

Футы

/16

Футы США с 1/16 дюймов [ft].

Поле

Описание

FlexLine plus

Настройки

Един

расст

Здесь можно задать число знаков после запятой для всех единиц
линейных измерений. Это значение относится только к представ-
лению данных на дисплее и не распространяется на точность
записи и экспорта данных.

Расстояния будут индицироваться с тремя
знаками после запятой

Расстояния будут индицироваться с четырьмя
знаками после запятой

Температура

Единицы измерения температуры для всех соответствующих полей
ввода.

°C

Градусы по Цельсию.

°F

Градусы по Фаренгейту.

Давление

Единицы измерения давления для всех соответствующих полей
ввода.

hPa

Гектопаскали.

mbar

Миллибары.

мм

рт

ст

Миллиметры ртутного столба.

inHg

Дюймы ртутного столба.

Един

уклонов

Здесь можно задать, как будут вычисляться градиенты уклона.

h:v

Отношение горизонтального проложения к превы-
шению, например, 5 : 1.

v:h

Отношение превышения к горизонтальному проло-
жению, например, 1 : 5.

(v/h x 100), например, 20%.

Время

(24

)

Текущее время.

Дата

Показывает пример выбранного формата даты.

Формат

дд

мм

гггг

мм.дд.гггг или

гггг

мм

дд

Как отображается дата во всех строках отобра-
жения времени.

Поле

Описание

FlexLine plus

Настройки

5.3

Настройки

данных

Доступ

Настройки

данных

Выберите

Настр

Главное Меню

Выберите

Данные

МЕНЮ

НАСТРОЕК

Нажмите для пролистывания страниц доступных настроек.

Поле

Описание

Имя

двой

тчк

Здесь можно разрешить присвоение одного и того же номера
нескольким точкам.

Разрешено

Разным точкам можно присваивать один и тот же
номер.

Запрещено

Разным точкам нельзя присваивать один и тот же
номер.

Тип

сорт

вки Время

Сортировка выпоняется по времени ввода.

№

точки

Сортировка выполняется по номерам точек.

Порядок

сор

Нисх

Выполнение сортировки в нисходящем порядке по
выбранному типу.

Восх

Выполнение сортировки в восходящем порядке по
выбранному типу.

Код

номер

Здесь можно задать, будет ли блок кодов записываться до или
после измерений. Обратитесь к разделу "9 Кодирование".

КОД

Здесь можно задать, будет ли код использоваться для одного или
нескольких измерений.

Сброс

после

зап

Заданный код будет удален из окна измерений
после нажатия на

ВСЕ

или

ЗАПИСЬ

Постоянно

Заданный код будет все время индицироваться на
дисплее до его удаления вручную с клавиатуры.

Вывод

данных

Здесь можно выбрать место хранения данных.

память

Все данные будут записываться в память инстру-
мента.

Интерфейс

Данные будут записываться через серийный порт
RS232, USB-порт или Bluetooth - в зависимости от
выбора в меню

КОММУНИКАЦИОННЫЕ

ПАРА

МЕТРЫ

. Изменение настроек в меню

Вывод

данных

необходимо только в тех случаях, когда

внешний накопитель данных подключен к тахео-
метру и измерения выполняются по нажатию
кнопок РАССТ/ЗАПИСЬ или ВСЕ. Эта настройка
не нужна, если инструмент управляется с
помощью контроллера/регистратора данных.

GSI 8/16

Задание GSI-формата для вывода данных.

GSI 8

81..00+12345678

GSI 16

81..00+1234567890123456

Маска

GSI

Задание GSI-маски для вывода данных.

Маска

Имя точки, углы Гз и Вт, наклонное расстояние,
ppm+mm, hотр, hинстр.

FlexLine plus

Настройки

5.4

Настр

Дисплея

Звуков

Доступ

Настр

Дисплея

Звуков

Маска

Имя точки, углы Гз и Вт, наклонное расстояние, X,
Y, H, hотр.

Маска

Идентификатор станции, X, Y, H, hинстр.
Идентификатор станции, ее ориентирование,
координаты и высота установки инструмента
(Результаты привязки)
Идентификатор точки и ее координаты (Контр.)
Идентификатор точки, горизонтальный и верти-
кальный углы (Определение дирекционного угла)
Идентификатор точки, гориз. и верт. угол на нее,
наклонное расстояние, ppm+mm, hотр, коорди-
наты

Поле

Описание

Выберите

Настр

Главное Меню

Выберите

Дисплей

…

МЕНЮ

НАСТРОЕК

Нажмите для пролистывания страниц доступных настроек.

Поле

Описание

Подс

диспле

Выкл

до 100%

Установка подсветки дисплея шагом в 20%.

Подсв

клави

Доступно только для цветного сенсорного экрана.

Вкл

Подсветка клавиатуры включена.

Выкл

Подсветка клавиатуры выключена.

Подсв

сетки

Выкл

до 100%

Установка подсветки сетки нитей шагом в 10%.

Актвн

Диспл

Доступно только для цветного сенсорного экрана.

Вкл

Сенсорный экран включен.

Выкл

Сенсорный экран выключен.



Нажмите

Калибр

для калибровки сенсорного

экрана. Следуйте инструкции на экране

Подог

дисп

Доступно только для черно-белого экрана.

Вкл

Подогрев дисплея включен.

Выкл

Подогрев дисплея выключен.



Подогрев дисплея включается автоматически при включенной
подсветке и при температуре инструмента 5°C.

Контраст

от 0% до 100% Доступно только для черно-белого экрана. Уста-

новка контрастности дисплея шагом в 10%.

Авт

отключ

Активиз

При выборе этой опции инструмент будет автома-
тически выключаться, если в течение 20 минут не
происходило никаких операций, например,
нажатий на клавиши, либо вращений более чем на

±3".

Отключ

Автоматическое отключение неактивно.



Быстрая разрядка аккумулятора.

FlexLine plus

Настройки

Экр

заставка После

мин

После

мин

После

мин

После

мин

Экранная заставка активируется и начинает рабо-
тать после заданного временного интервала.

Выкл

Экранная заставка выключена.

Описание

прикладной

программы

Все

Отображение описания программы во время пред-
варительной установки. Обратитесь к разделу
"Предварительные установки".

Стандарт

Выключение описания программы во время пред-
варительной установки. Обратитесь к разделу
"Предварительные установки".



Описание методов для программ с разными
методами, например COGO, выключить
нельзя.

Звук

Сигнал

Звуковой сигнал, подаваемый при нажатии кнопок.

Норм

Нормальная громкость.

Громкий

Повышенная громкость.

Выкл

Звуковой сигнал отключен.

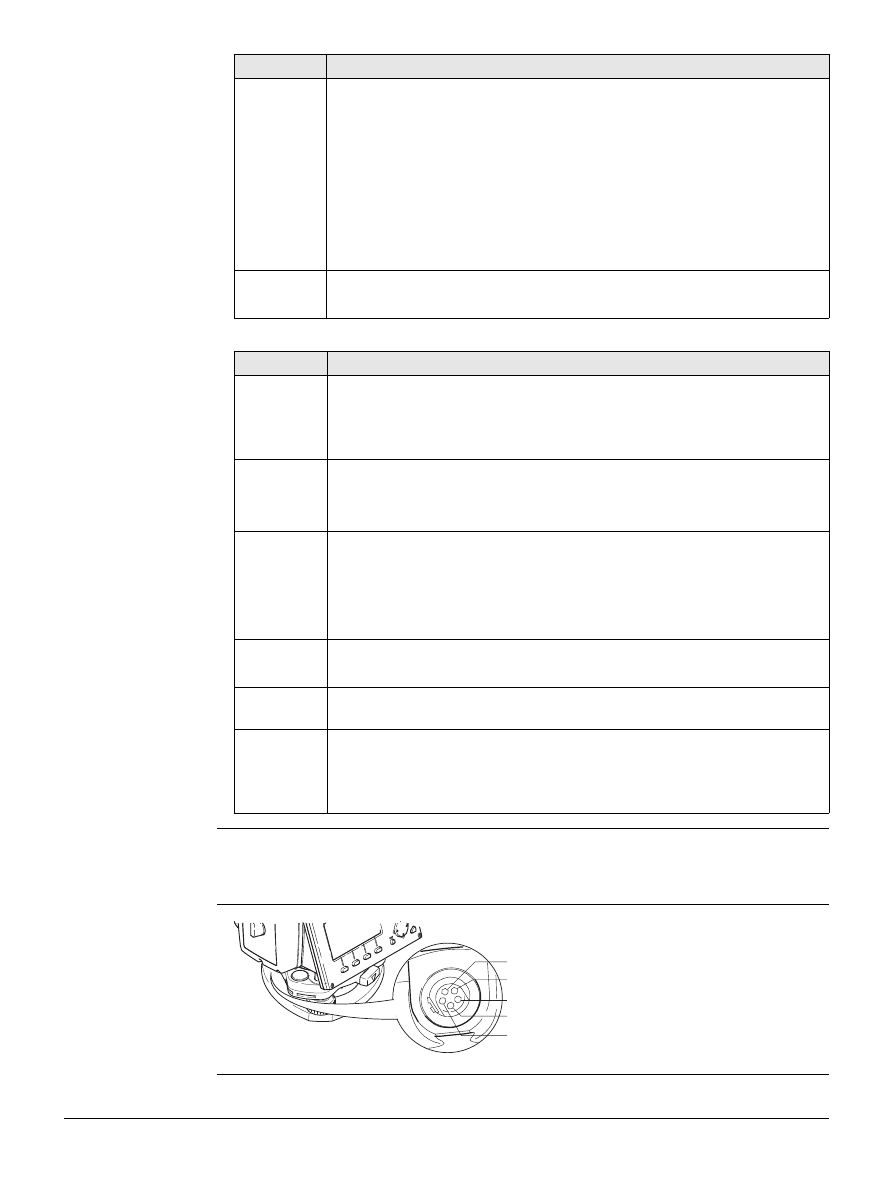

СектБип

Вкл

Этот звуковой сигнал раздается при отсчетах по
горизонтальному кругу в 0°, 90°, 180°, 270° или 0,
100, 200, 300 гонов.

1)Звук отключен.
2)Краткий звуковой сигнал; 95,0 -
99,5 гона и 105,0 - 100,5 гона.
3)Постоянный звуковой сигнал;
99,5 - 99,995 гона и 100,5 - 100,005
гона.

Выкл

Секторный сигнал отключен.

Разбивка

Сигнал

Вкл

Прибор подает звуковой сигнал, когда расстояние
между текущим положением отражателя и проек-
тным положением точки составляет 0,5 м.
Чем ближе отражатель к проектному положению
точки, тем чаще подается звуковой сигнал.

Выкл

Сигнал отключен.

Показать

на

карте

Измерения

Отображаются только измеренные точки.

Твердые

точки

Отображаются только твердые точки.

Изм

тв

точки

Отображаются измеренные точки и твердые
точки.

Показать

Название

Точки

ДА

На карте отображается идентификатор точки.

НЕТ

Отображение идентификаторов точек на карте
отключено.

Показать

Код

Точки

ДА

На карте отображается код точки.

НЕТ

Отображение кодов точек на карте отключено.

Поле

Описание

TSOX_094

90°

0°

180°

FlexLine plus

Настройки

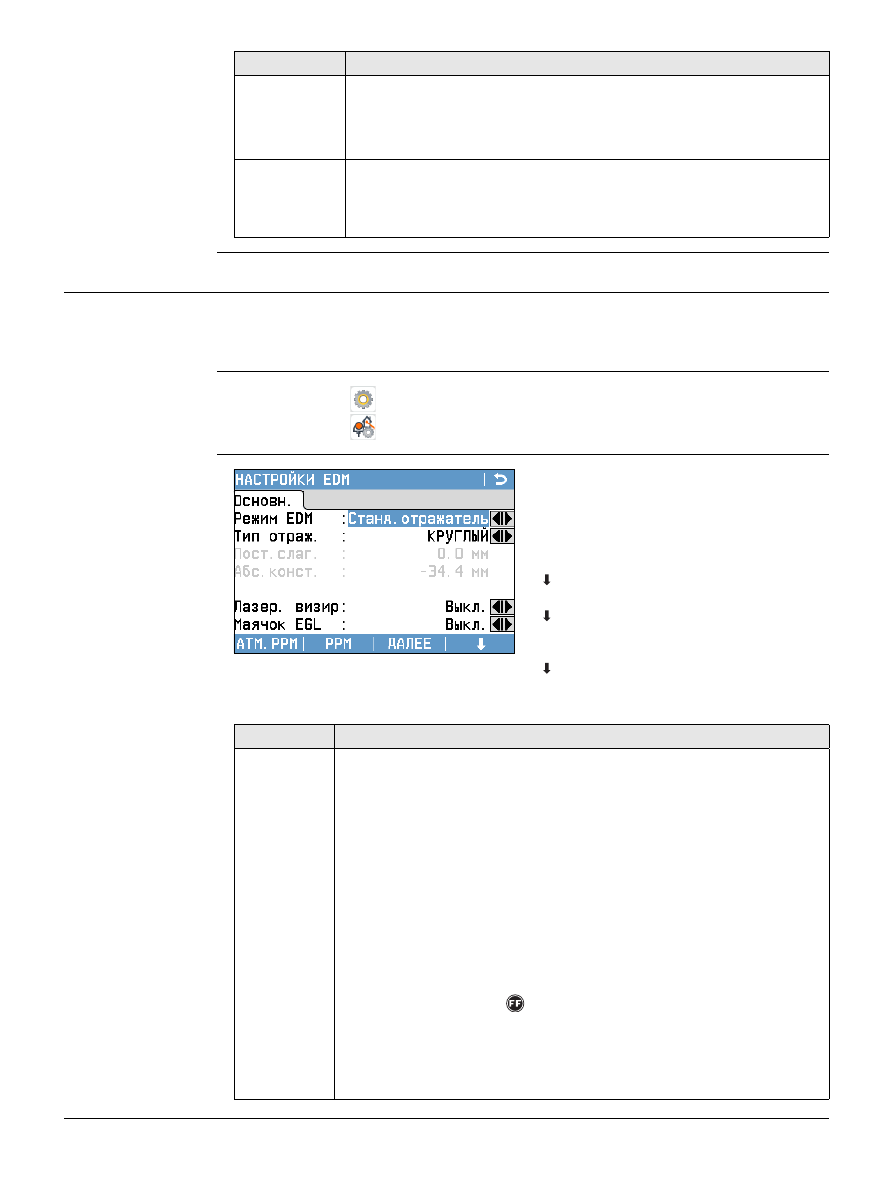

5.5

НАСТРОЙКИ

EDM

Описание

Настройки в этом окне определяют режим работы EDM -

lectronic

istance

easurement. Можно выбрать режимы для работы EDM без отражателя (NP) или с

отражателем (P).

Доступ

НАСТРОЙКИ

EDM

Только

точек

ДА

На карте отображается только 50 первых точек.

НЕТ

На карте отображаются все точки вне зависи-
мости от их количества в проекте.

Значок

Доступно для C&T. Позволять задать для отображения значки
статуса и их положение. Часы отображаются всегда. Место распо-
ложения часов изменить нельзя. Идентификатор значок увеличи-
вается слева направо.

Поле

Описание

Выберите

Настр

Главное Меню

Выберите

EDM

МЕНЮ

НАСТРОЕК

АТМ

РРМ

Ввод значения атмосферной ppm-
поправки.

PPM

Ввод значения индивидуальной ppm-
поправки.

МАСШТАБ

Ввод масштабного коэффициента.

СИГНАЛ

Индикация силы отраженного
сигнала.

ЧАСТ

Индикация рабочей частоты дально-
мера EDM.

Поле

Описание

Реж

.EDM

P-

Точно

Режим точных измерений позволяет производить
наиболее точные измерения с использованием отра-
жателей (1,5 мм + 2 ppm).

Точно

быст

ро

Режим быстрых измерений с использованием отража-
телей повышает скорость и точность измерений
(2 мм + 2 ppm).

P-

Трэкинг

Для непрерывных измерений расстояний с использо-
ванием отражателей (3 мм + 2 ppm).

Отр

пленка

Для измерений расстояний с использованием ретро-
отражательных мишеней (3 мм + 2 ppm).

P-

Длинный

(>4

км

)

Для измерений дальних расстояний с использованием
отражателей (5 мм + 2 ppm). Доступно для инстру-
ментов с

дальномером.

NP-

Точно

Для измерения расстояний без использования отра-
жателей (2 мм + 2 ppm; >500 м: 4 мм + 2 ppm).

NP-

Трэкинг

Для непрерывных измерений расстояний без исполь-
зования отражателей (5 мм + 3 ppm).

FlexLine plus

Настройки

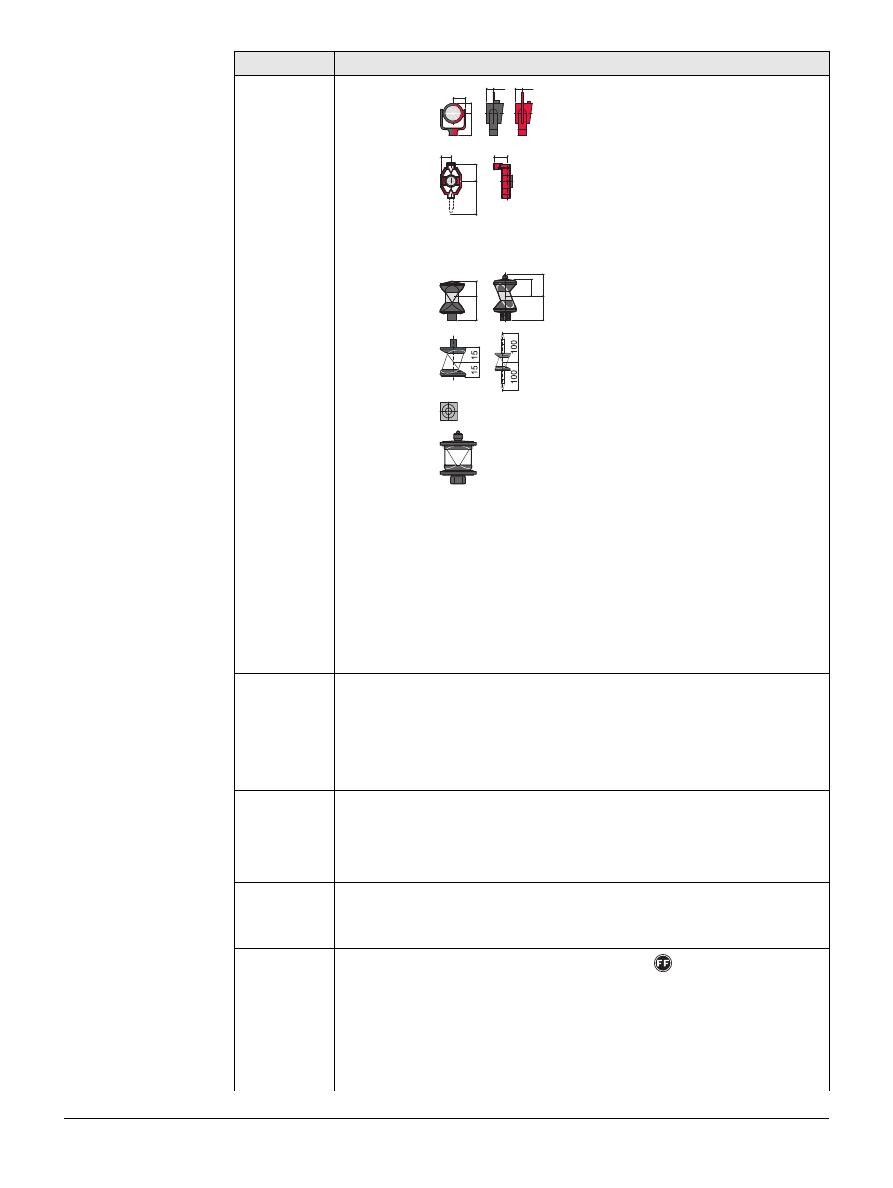

Тип

отража

теля

КРУГЛЫЙ

Станд.отр. GPR121/GPR111

Пост

слаг

: 0,0 мм

МИНИ

Mini0°(GMP1
11-0)

GMP111

Пост

слаг

: +17,5 мм

GMP111-0

Пост

слаг

: 0,0 мм

JPMINI

Мини-призма

Пост

слаг

: +34,4 мм

360°

GRZ4/GRZ122

Пост

слаг

: +23,1 мм

360°MINI

GRZ101

Пост

слаг

: +30,0 мм

ПЛЕНКА

Пост

слаг

: +34,4 мм

360°
(MPR122)

MPR122

Пост

слаг

: +28,1 мм

Без

отр

Без отражателя

Пост

слаг

: +34,4 мм

ПОЛЬЗ

Для любого режима можно задать использование двух
типов отражателей.
Постоянные величины вводятся в мм как в

Пост

слаг

так и в

Абс

конст

. Например:

Константа польз.
отражателя

Пост

слаг

Абс

конст

= -30,0 мм
= +4,4 мм (34,4 + -30 = 4,4)
= -30,0 мм

Пост

слаг

В поле показана постоянная отражателя Leica для выбранного

Тип

отражателя

В случае если

Тип

отражателя

выбран

ПОЛЬЗ

или

ПОЛЬЗ

значение поля можно редактировать. Значение должно вводиться
только в мм.
Предельные значения: Пределы: от -999.9 мм до +999.9 мм.

Абс

конст

В поле показано абсолютное значение постоянной отражателя для
выбранной

Тип

отражателя

В случае если

Тип

отражателя

выбран

ПОЛЬЗ

или

ПОЛЬЗ

, значение

поля можно редактировать. Значение должно вводиться только в мм.
Предельные значения: Пределы: от -999.9 мм до +999.9 мм.

Лазер

визир

Выкл

Видимый лазерный луч отключен.

Вкл

Видимый лазерный луч для визуализации цели включен.

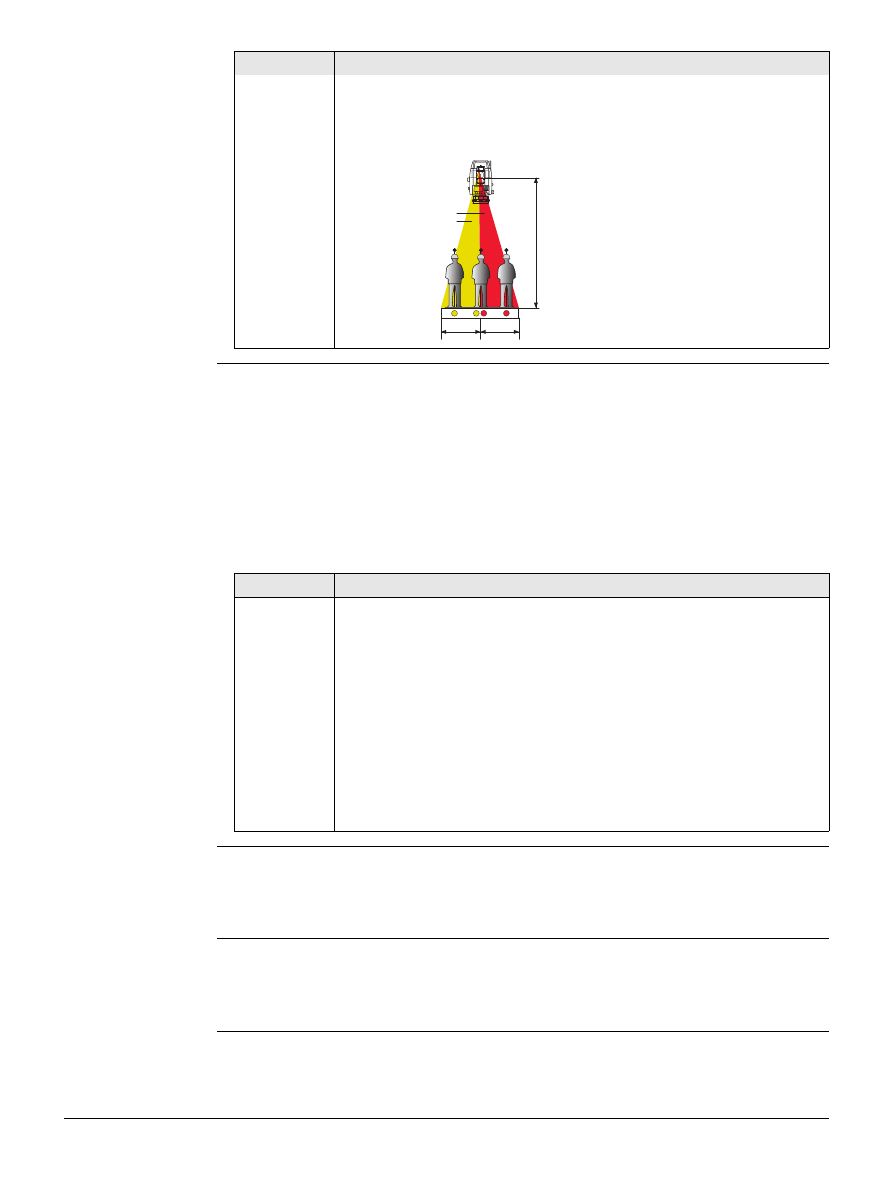

Маячок

EGL

Доступно для инструментов с

дальномером.

Выкл

Створоуказатель отключен.

Вкл

Створоуказатель включен. С его помощью реечник
может узнать, в каком направлении необходимо переме-
стить отражатель. Радиус видимости маячка створоука-
зателя составляет до 150 метров, что крайне удобно при
выносе проектов в натуру.

Поле

Описание

100

FlexLine plus

Настройки

НАСТРОЙКИ

EDM

Введите

атмос

ферные

данные

В этом окне можно вводить параметры состояния приземной атмосферы. Эти пара-
метры напрямую влияют на точность выполнения линейных измерений. Для учета
этого влияния измеренные расстояния корректируются атмосферными поправ-
ками.
Поправка за рефракцию вводится в измеренные превышения и в горизонтальные
проложения. Прочтите раздел "15.7 Пропорциональная поправка", где описано
применение значений, введенных в данном окне.

НАСТРОЙКИ

EDM

Ввод

масштаба

проекции

В этом окне можно задать параметры используемой картографической проекции.
Координаты корректируются на основе PPM-параметров. Обратитесь к разделу
"15.7 Пропорциональная поправка", где описано применение значений введенных в
этом окне.

НАСТРОЙКИ

EDM

Ввод

индивид

. PPM

В этом окне можно задавать конкретные значения параметров, отличные от стан-
дартных. Координаты и расстояния будут корректироваться согласно введенным
значениям PPM-параметров. Обратитесь к разделу "15.7 Пропорциональная
поправка", где описано применение значений введенных в этом окне.

Рабочий диапазон: от 5 м до 150 м (от 15 футов до
500 футов).
Точность определения координат: 5 см на 100 м (1,97
дюйма на 330 футов).

a) Мигающий красный светодиод
b) Мигающий желтый светодиод

Поле

Описание

TSOX_095

a
b

6 m

(20 ft)

6 m

(20 ft)

100 m (300 f



Если выбран вариант

PPM=0

, то будут приниматься используемые Leica

атмосферные стандарты: 1013,25 мбар, 12°C и 60% относительной влаж-
ности.

Поле

Описание

Изм

темп

Автом

При измерении расстояния с использованием

ВСЕ

или

РАССТ

температура считывается с температурного

датчика. Значение отображается в поле

Темпера

тура

. Пересчитанные атмосферные ppm-параметры

отображаются в поле

Атм

.ppm

. Измеренные рассто-

яния корректируются на основе новых атмосферных
ppm-параметров.

Один

При нажатии

Темп

температура считывается с темпе-

ратурного датчика прибора. Значение отображается в
поле

Температура

. Пересчитанные атмосферные

ppm-параметры отображаются в поле

Атм

.ppm

Ручной

Температурные значения можно ввести вручную.

FlexLine plus

Настройки

НАСТРОЙКИ

EDM

УРОВЕНЬ

ОТРА

ЖЕННОГО

СИГНАЛА

Это окно позволяет тестировать уровень принятого отраженного сигнала с индика-
цией шагом в 1%. С помощью такой информации можно оптимизировать наведение
на удаленные и плохо видимые объекты. Графический индикатор и звуковой сигнал
помогают судить о мощности принятого отраженного сигнала. Чем чаще раздается
звуковой сигнал, тем выше мощность принятого сигнала.

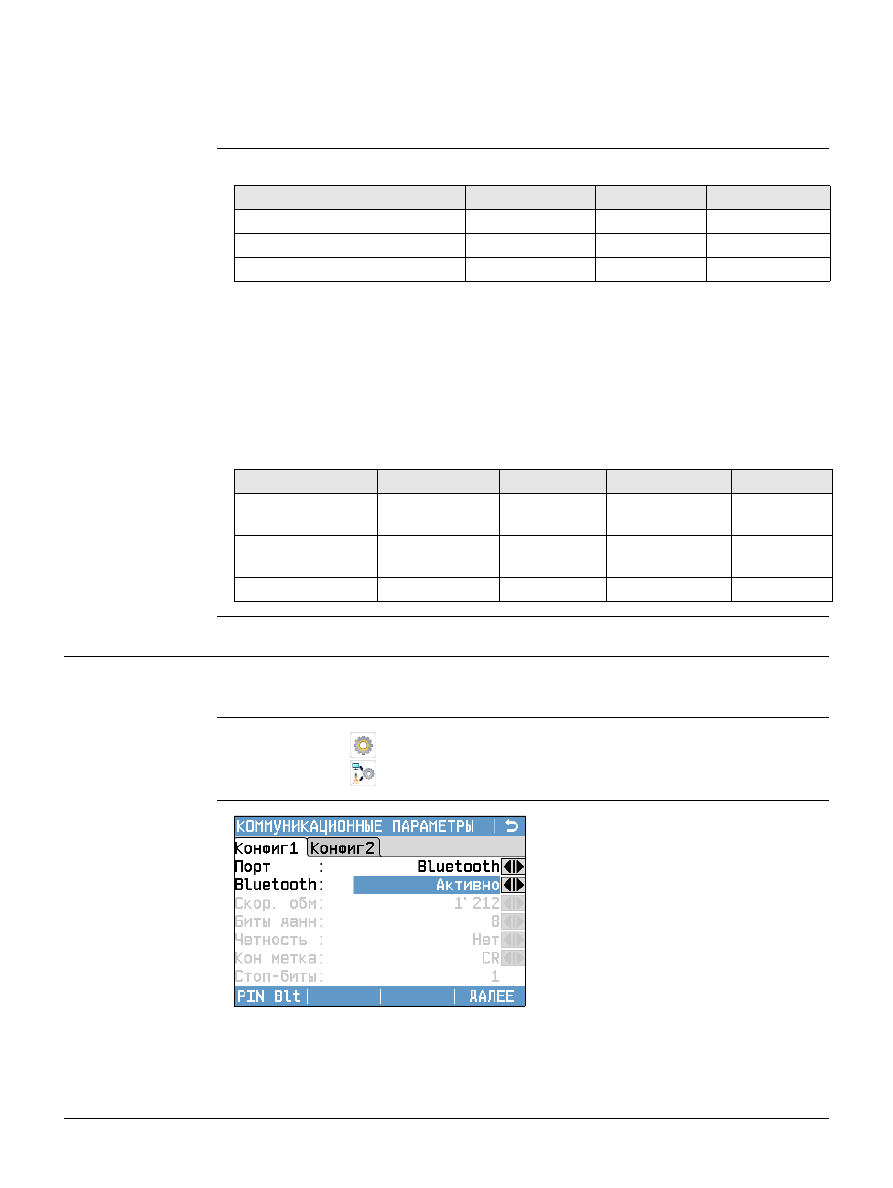

Применение ppm

Основное применение

Исключения

• Программа

РАЗБИВКА

Величина геометрической редукции используется при вычислении и отобра-
жении горизонтального смещения точки, от проектного положения, при выносе в
натуру.

• Данные LandXML

При импорте и использовании измерений в LGO записанные в LandXML рассто-
яния отличаются от расстояний в инструменте.

5.6

КОММУНИКАЦИОННЫЕ

ПАРАМЕТРЫ

Описание

Для успешного обмена данными необходимо установить на инструменте коммуника-
ционные параметры.

Доступ

КОММУНИКАЦИ

ОННЫЕ

ПАРА

МЕТРЫ

Применение

Геом.ppm

Атмос. ppm

Индивид. ppm

Наклонное расстояние

Не применяется

Применяется

Горизонтальное проложение

Не применяется

Применяется

Координаты

Применяется

Применение

Геом. ppm

Атмос. ppm

Индивид. ppm

ppm tag

Наклонное
расстояние

Не применяется Применяется Не применяется Доступно

Горизонтальное
проложение

Применяется

Применяется Применяется

Недоступно

Координаты

Применяется

Применяется Применяется

Недоступно

Выберите

Настр

Главное Меню

Выберите

Связь

МЕНЮ

НАСТРОЕК

PIN Blt

Установка PIN-кода Bluetooth-соеди-
нений.



Эта кнопка доступна только для
инструментов с коммуникаци-
онным блоком. По умолчанию
этот код ’0000’.

УМОЛЧ

Возврат значений всех полей на стан-
дартные настройки Leica по умол-
чанию. Доступно для

RS232

FlexLine plus

Настройки

В варианте

Порт

: RS232

откроются следующие поля.

Стандартные
настройки Leica

При нажатии на

УМОЛЧ

все параметры связи будут переустановлены на стандар-

тные настройки Leica:
• 115200 Бод, 8 Бит, Четность Нет, CR/LF Конец строки, 1 Стопбит.

Интерфейс для
внешних подклю-
чений

Поле

Описание

Порт

Коммуникационный порт инструмента. Если в тахеометре есть комму-
никационный блок, то доступны разные варианты для выбора. Если
же коммуникационный блок на Вашем тахеометре не установлен, то
подсветится только строка

RS232

без возможности редактирования.

RS232

Связь через последовательный порт.

USB

Связь через хост-порт USB.

Bluetooth

Связь с помощью Bluetooth.

Автоматически

В этом варианте система будет автоматически зада-
вать коммуникационный порт.

Bluetooth:

Активно

Bluetooth активизирован.

Неактив

Bluetooth отключен.

Поле

Описание

Скор

обм

Скорость обмена данными между тахеометром и подключенным к
нему устройством в битах в секунду.

1'200

2'400

4'800

9'600

14'400

19'200

38'400

57'600

115'200

Topcon

Sokkia

Биты

данн

Число бит в блоке цифровых данных.

При обменах будут использоваться 7 битов данных.

При обменах будут использоваться 8 битов данных.

Четность

Четност
ь

Четность. Применимо при выборе 7-битных обменов.

Нечетн

Нечетность. Применимо при выборе 7-битных обменов.

Нет

Без контроля четности. Применимо при выборе 8-битных
обменов.

Кон

метка

CR/LF

Перевод каретки и переход к следующей строке.

Это символ только перевода каретки по окончании строки.

Стоп

биты

Число бит в конце блока цифровых данных.

Подтвержд

Вкл

Записи устройства после получения данных. Если запись
не получена, будет ведено сообщение об ошибке.

Выкл

После передачи данных не требуется ожидать подтвер-
ждения.

a) Внешний аккумулятор
b) Нет подключения/неактивно
c) GND (земля)
d) Прием данных (TH_RXD)
e) Передача данных (TH_TXD)

TSOX_029

a
b
c

d
e

FlexLine plus

Приложения - Приступая к работе

6.1

Общие сведения

Описание

Приложения являются готовыми программными модулями, позволяющими решать
широкий круг задач и позволяет облегчить выполнение работ в поле. Следующие
программы доступны для всех инструментов, хотя пакеты для каждого FlexLine plus
инструмента могут отличаться от указанных ниже:



В разделах, посвященных прикладным программам, описаны только кнопки,
которые относятся к конкретному приложению. Обратитесь к разделу "3.4
Дисплейные клавиши" где дано общее описание обычных кнопок.

6.2

Запуск приложения

Доступ

Предварительные
установки

Настройки по умолчанию для приложения

СЪЕМКА

показаны в качестве примера.

Настройки для других прикладных программ объясняются в соответствующих
главах.

Программа

TS02 plus

TS06 plus

TS09 plus

УСТАНОВКА

СТАНЦИИ



СЪЕМКА



РАЗБИВКА



БАЗОВАЯ

ЛИНИЯ



БАЗОВАЯ

ДУГА

Дополнительные



БАЗОВАЯ

ПЛОСКОСТЬ

Дополнительные



КОСВ

ИЗМЕРЕНИЯ



COGO

Дополнительные



ПЛОЩАДЬ

ЦММ

ОБЪЕМ



ОТМЕТКА

НЕДОСТУПНОЙ

ТОЧКИ



ДОРОЖНЫЕ

2D-

РАБОТЫ

Дополнительные



ДОРОЖНЫЕ

3D-

РАБОТЫ

Недоступно

Дополнительные



ПРОГРАММА

ХОД

Недоступно

Опциональные



Выберите

Прогр

Главное Менб

Нажмите для пролистывания страниц доступных приложений.

Нажмите на кнопку (для черно-белого дисплея) или на иконку (для цветного
сенсорного дисплея) для выбора определенного приложения в

ПРОГРАММЫ

меню

Чтобы перейти на другую страницу
нажмите клавишу Page, если экран
черно-белый, или нажмите на страницу,
если экран цветной сенсорный. Обрати-
тесь к "5.4 Настр. Дисплея и Звуков",
чтобы узнать, как отключить описание
программ.

ДАЛЕЕ

Для перехода на следующий экран.

FlexLine plus

Приложения - Приступая к работе

6.3

Настройка проекта

Описание

Все данные хранятся в проектах, как в директориях файлов. Проекты содержат
данные различного типа, например, результаты измерений, коды, координаты
твердых точек или станций. Проекты можно экспортировать, редактировать или
удалять.

Доступ

Выберите

Выбор

проекта

в окне

Конфиг

Выбор

пр

та

Следующий шаг

• Либо нажмите

ДАЛЕЕ

для продолдения работы с выбранным проектом.

• Или нажмите

НОВЫЙ

для перехода в окно

Введите

имя

проекта

и создайте

новый проект.

[ • ] =

Настройка выполнена.

[ ] =

Настройка не выполнена.

F1-F4

Клавиши предназначены для выбора
пунктов меню.

Поле

Описание

Выбор

проекта

Служит для определения проекта, в который будут записы-
ваться данные. Обратитесь к разделу "6.3 Настройка проекта".

Установка

станции

Служит для определения координат точки стояния и ориентиро-
вания. Обратитесь к разделу "6.4 Установка станции".

Запуск

Запуск выбранного приложения.

НОВЫЙ

Создание нового проекта.

Поле

Описание

Проект

Имя проекта для использования.

Оператор

Имя оператора.

Дата

Дата создания выбранного проекта.

Время

Время создания выбранного проекта.

FlexLine plus

Приложения - Приступая к работе

Регистрация
данных

После настройки проекта все полученные в ходе работы с ним данные будут запи-
сываться в него.
Если проект не был задан или выбран, а приложение уже было запущено, либо в
режиме

Q-

съемка

было записано хотя бы одно измерение, то автоматически будет

создан новый проект с именем "

Default

Следующий шаг

Нажмите

ДАЛЕЕ

для подтверждения выбора проекта и возврата в окно

Конфиг

6.4

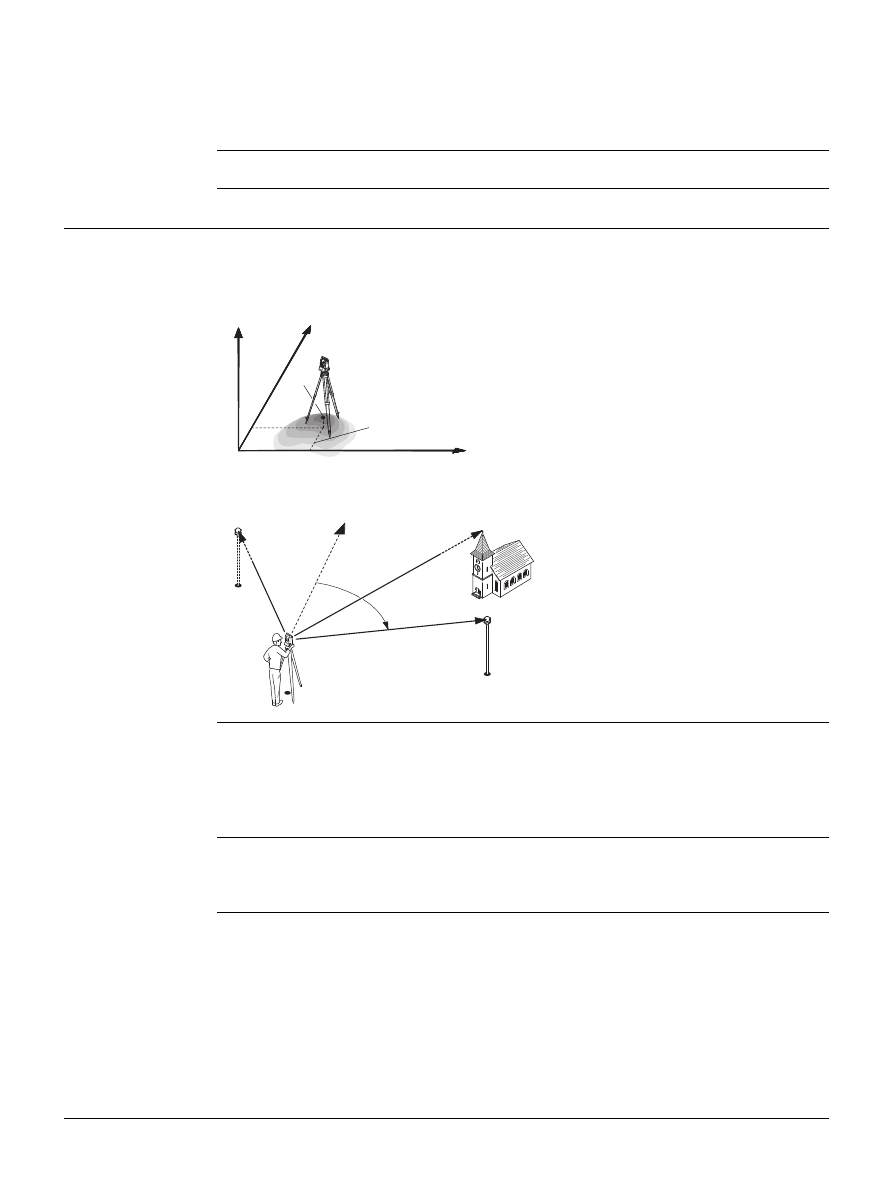

Установка станции

Описание

Все измерения и вычисления координат выполняются на основе заданной ориенти-
ровки инструмента на станции.

Вычисление координат станции (точки стояния)

Вычисления угла ориентирования станции

Доступ

Выберите

Установка

станции

в окне

Конфиг

Следующий шаг

Запуск приложения

УСТАНОВКА

СТАНЦИИ

. Обратитесь к разделу "7.2 УСТА-

НОВКА СТАНЦИИ" для получения более подробной информации о процессе

УСТА

НОВКА

СТАНЦИИ



Если установка на станции не была выполнена,а приложение было запущено, то в
качестве текущей станции будут приняты настройки предыдущей установки
прибора.

Направления

на восток

на север

по вертикали (отметка)

Координаты станции

X0 станции
Y0 станции
Z0 отметка станции

Точка установки инструмента
(станция)

Исходные данные

Координаты точки

Проектная точка

Точка визирования

Вычисления

Hz1

Ориентировка станции

TSOX_097

TSOX_025

Hz1

Hz=0

FlexLine plus

Приложения

7.1

Описание разделов

В приведенной ниже таблице описаны поля, которые присутствуют во всех диало-
говых окнах приложений. Эти поля описаны только в данной главе и в главах, посвя-
щенных конкретным приложениям, рассматриваться не будут, за исключением тех
случаев, когда какой-либо диалог имеет особый смысл для конкретного прило-
жения.

7.2

УСТАНОВКА

СТАНЦИИ

7.2.1

Запуск приложения

УСТАНОВКА

СТАНЦИИ

Поле

Описание

тчк

Точка

Идентификатор точки.

отр

Высота отражателя.

Примечание

Код

Комментарий или имя кода - в зависимости от метода
кодировки. Для кодировки предусмотрено три способа:

• Кодировка с комментариями: Текст комментария

записывается вместе с соответствующим измере-
нием. Такой код не связан со списком кодов, - это
просто комментарий. Наличие списка кодов необяза-
тельно.

• Кодирование с применением списка кодов: Нажмите

КОД

. После ввода кода, система осуществляет

поиск с последующим выводом результатов поиска, в
процессе поиска можно изменять и/или редактиро-
вать атрибуты кода. Если код выбран, то имя поля
изменится на

Код

. Для работы со списком кодов,

перейдите во вкладку

4/4

для черно-белого дисплея

или во вкладку

Код

для цветного сенсорного дисплея.

• Быстрое кодирование: Нажмите

Код

и задайте

комбинацию двух клавиш для активации кода. Это
позволит выбрать код и приступить к измерениям.
Название поля изменится на

Код

Горизонтальное направление на точку.

Вертикальный угол на точку.

Горизонтальное проложение до точки.

Наклонное расстояние до точки.

Разность отметок.

Координата Y точки (на восток).

Координата Х точки (на север).

Высотная отметка точки.

FlexLine plus

Приложения

Описание

УСТАНОВКА

СТАНЦИИ

- приложение, запускаемое для определения координат

станции и ориентирования прибора на точке стояния. Точка стояния может опреде-
ляться максимально по 10 опорным точкам.

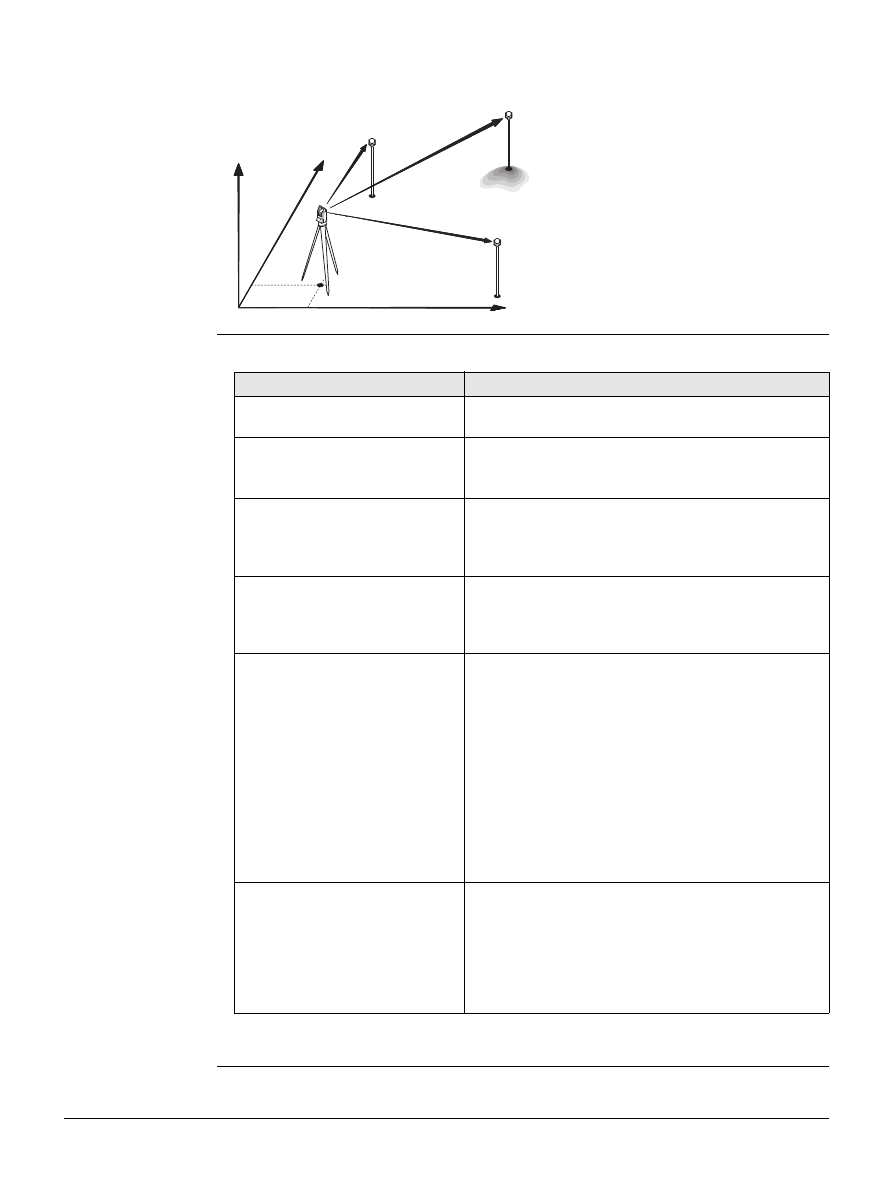

Способы установки

Возможно установление точки стояния следующими способами:

Каждый способ оперирует разными исходными данными и требует разное число
исходных точек.

P0 Точка установки инструмента

(станция)

P1 Точка с известными координатами
P2 Точка с известными координатами
P3 Точка с известными координатами

TSOX_033

Метод установки

Значение

Ориентирование по углу

Координаты станции известны. Требуется выпол-
нить ориентирование на заднюю точку.

Ориентирование по
координатам

Координаты станции и задней точки известны.
Наведите прибор на цель, чтобы выполнить ориен-
тирование и определить высоту.

Передача высоты

Координаты станции известны, новая высота
станции должна быть вычислена. Производятся
измерения на одну или несколько точек и рассчи-
тывается новая высота станции.

Обратная засечка

Координаты станции неизвестны. По результатам
измерений на две или большее число точек
рассчитываются координаты станции и ориенти-
рование. Возможность настройки масштаба.

Обратная засечка по
Гельмерту

Координаты станции неизвестны. По результатам
измерений на две или большее число точек
рассчитываются координаты станции и ориенти-
рование. Измеренные углы и расстояния осредня-
ются опираясь на координаты местной или
глобальной системы координат.

2D трансформация по Гельмерту использует
четыре (смещение по x, по y, вращение и масштаб)
или три (смещение по x, по y, вращение) пара-
метра, в зависимости от установленного
масштаба. Точки могут быть заданы как по коор-
динатам, высоте или координатам и высоте.

Локальная обратная засечка

Координаты станции неизвестны. Измерение
расстояний до двух точек:

• До начала системы координат

(Х = 0, Y = 0, H = 0)

• До точки задающей направление оси Х или Y

Масштаб и СКО не вычисляется.

FlexLine plus

Приложения

Доступ

ВВОД

ДАННЫХ

СТАНЦИИ

Выберите

Прогр

Главное Меню

Выберите

УСТАНОВКА

СТАНЦИИ

ПРОГРАММЫ

меню

Выбор проекта. Обратитесь к разделу "6.3 Настройка проекта".

Выберите

Настройки

• Установите точность определения планового положения, высоты, ориен-

тирования в плане и разность отсчетов круг лево/круг право. Для

Локальн

Засечка

задайте направление на север или направление на

восток. Для

Засечка

Гельмерта

установите взвешенное растояние,

которое используется для вычисления высоты станции в

ОБР

ЗАС

Установите

Выч

Нов

Масш

ДА

для расчета масштаба для методов

ОБР

ЗАС

Засечка

Гельмерта

. Тогда масштаб будет установлен после

выполнения программы

Засечка

. Измеренные расстояния всегда редуци-

руются с установленным в приборе масштабом. Для получения резуль-
татов при вычислении масшатаба в программе

Засечка

, установите

значение

Масштаб

PPM

а меню

НАСТРОЙКИ

EDM

равное нулю.

• Нажмите

ДАЛЕЕ

для сохранения и возврата в меню

ОРИЕНТ

Выберите

Запуск

для запуска приложения.

Выберите нужный способ определения точки стояния

Введите имя станции или нажмите

ПОИСК

или

СПИСОК

для выбора точки.

Если введенное имя станции не найдено в текущем проектк, то появится окно

ПОИСК

ТОЧКИ

. Выберите другой проект или нажмите

XYH

для ввода коор-

динат вручную.

XYH

только для методов

Ориент

по

Углу

Ориент

по

Коорд

Перед

Для всех методов, кроме

Ориент

по

Углу

Локальн

Засечка

, нажмите

ДАЛЕЕ

для перехода в окно

Введите

точку

ориентирования

Для метода

Ориент

по

Углу

нажмите

ДАЛЕЕ

для перехода в окно

НАСТРОЙКА

ИЗМЕРЕНИЯ

УГЛОВ

. Обратитесь к разделу "7.2.2 Измерения на точку", "Визи-

рование на точку".
Для метода

Локальн

Засечка

нажмите

ДАЛЕЕ

для перехода в окно

Изм

Тч

Начало

(0/0/0)

. Первая измеренная точка служит началом системы координат.

Вторая измеренная точка, в зависимости от настроек, задает северное или
восточное направление системы координат.

Окно

Введите

точку

ориентирования

: предназначено для ввода индифика-

тора задней точки. Нажмите

ДАЛЕЕ

для поиска точки в текущем проекте.

Выберите нужную точку или введите координаты новой и перейдите в окно

Наведите

на

точку

. Обратитесь к разделу "7.2.2 Измерения на точку", "Визиро-

вание на точку".

FlexLine plus

Приложения

7.2.2

Измерения на точку

НАСТРОЙКА

ИЗМЕ

РЕНИЯ

УГЛОВ

Имеется только для

Метод

Ориент

по

Углу

Введите идентификатор точки и ее высоту. Измерьте угол по ГК и повторите изме-
рение по второму кругу, нажав

КЛ

КП

. Нажмите

УСТ

КА

для задания нового угла

ориентирования. Установление точки стояния завершено.

Визирование на
точку

Остальные экраны доступны для всех методов, кроме

Ориент

по

Углу

Локальн

Засечка

В окне

Наведите

на

точку

2 / I:

Это означает, что вторая точка была измерена при положении круга I.

2 / I II:

Вторая точка была измерена при обоих кругах.

Наведитесь на точку и выберите

ВСЕ

или

РАССТ

ЗАПИСЬ

для записи данной

точки.

Результ

Установ

Станц

Описание символов

Описание разделов

измерить

больше

точек

Чтобы вернуться во вкладку

Введите

точку

ориентирования

для изме-

рений большего числа точек.

измерить

при

другом

круге

Для измерения на ту же точку при
другом круге.

Для изменения критических значений
ошибки.

вычислить

коорд

Станции

Для вычисления и отображения коор-
динат станции.

Поле

Описание



Ср. кв. отклонение/значение в пределах допуска

Ср. кв. отклонение/значение выходит за пределы допуска

---

Значение не вычисленно

Поле

Описание

Точн

Положения

Если ср. кв. отклонение расчитывается для значений

, то

отображается галочка. Если пункт выбран и точность в плане
находится вне допуска - результат перечеркивается.

Точн

Высоты

Если ср. кв. отклонение расчитывается для значения

, то

отображается галочка. Если точность по

находится вне

допуска, то результат перечеркивается.

Точн

Гор

Угла

Если определяется точность ориентирования, можно выбрать
эту опцию. Если пункт выбран и точность ориентирования
находится вне допуска - результат перечеркивается.

FlexLine plus

Приложения

7.2.3

Результаты

Процесс обработки

Вычисление координат станции определяется через

Метод

выбранный в окне

ВВОД

ДАННЫХ

СТАНЦИИ

При наличии избыточных измерений для определения всех трех координат места
установки инструмента и его ориентировки применяется метод наименьших
квадратов.
• В процесс обработки включаются осредненные наблюдения при различных

кругах.

• Все измерения считаются имеющими одинаковую точность, независимо от того,

выполнялись они при одном круге или при обоих кругах.

• Прямоугольные координаты вычисляются с использованием метода наименьших

квадратов с выдачей СКО и с введением поправок горизонтальные углы и проло-
жения.

• Окончательное значение высотной отметки (

) определяется по осредненным

значениям превышений, полученным по результатам измерений. Для методов

Ориент

по

Коорд

Пер

ча

значение высотной отметки может быть выбрана

как прежняя, осредненная и новая.

• Горизонтальное направление вычисляется по результатам измерений при обоих

кругах.

Доступ

Нажмите

вычислить

коорд

Станции

в окне

Результ

Установ

Станц

Результ

Установ

Станц

В этом окне индицируются координаты станции, Конечный результат вычислений
зависит от того, какой

Метод

выбран в окне

ВВОД

ДАННЫХ

СТАНЦИИ

Кроме того, в этом окне даются значения среднеквадратических и остаточных
ошибок для оценки точности.

Описание разделов

Доб

Тчк

Возврат в окно

Введите

точку

ориен

тирования

для выбора новой точки

визирования.

ОСТ

ОШ

Вывод остаточных погрешностей и
определения качества точек в плане,
высоте или в плане и высоте. Обрати-
тесь к разделу "ОСТ. ОШИБКИ НА
ТОЧКЕ".

СКО

Вывод значений средних квадратиче-
ских ошибок координат и угловых
измерений.

УСТ

КА

Установка координат и/или ориенти-
рования станции.



Если высота инструмента в окне настроек задана равной 0.000, то высота
станции будет приравнена к высоте оси вращения трубы.

Поле

Описание

Станция

Идентификатор точки стояния.

инстр

Текущая высота инструмента.

Вычисленная координата Y.

Вычисленная координата X.

Вычисленная высота.

FlexLine plus

Приложения

ОСТ

ОШИБКИ

НА

ТОЧКЕ

В окне

ОСТ

ОШИБКИ

НА

ТОЧКЕ

отображаются вычисленные остаточные погреш-

ности для точки визирования по горизонтальному проложению, превышению и гори-
зонтальному направлению. Остаточная погрешность вычисляется как разность
между вычисленным и измеренным значением.

Использ

отображает как используется точка визирования в расчете станции.

Выберите

Выкл

Описание разделов

Сообщения

На дисплее могут появляться следующие важные для работы сообщения и преду-
преждения:

Отсчет по горизонтальному кругу после ориентирования прибора.



Доступен когда

Метод

Пер

ча

или

Ориент

по

Коорд

только для

одной точки. Разность между вычисленным и измеренным горизон-
тальным проложением между станцией и целью.

Масштаб

Доступен когда

Метод

ОБР

ЗАС

Метод

Зас

Гельм

. Масштаб,

весом вычислен.

Исп

ДА

или

НЕТ

. Выберите

ДА

для использования вычисленного

масштаба как масштабного PPM. Это перезапишет масштабный PPM
установленный ранее в окне

НАСТРОЙКИ

EDM

. Выберите

НЕТ

для

сохранения существующего значения PPM, без применения вычи-
сленное значение.

Поле

Описание

Поле

Описание

При расчете используются плановые и высотные координаты.

При расчете используются плановые координаты.

При расчете используются только высота точки.

Выкл

При расчете данные о точке не используются.

Сообщения

Описание

Для

выбранного

пункта

нет

данных

Это сообщение выводится в тех случаях, когда для
выбранной точки нет прямоугольных координат.

Поддерживается

не

более

точек

или 10 точек уже были измерены, а вы пытаетсь выпол-
нить измерения еще на одну точку. Максимально
система поддерживает 10 точек.

Невозможно

вычи

слить

координатыиз

за

проблем

исх

данными

Результаты измерений не дают возможности вычислить
координаты станции.

Проблемы

данными

Не

удалось

вычислить

отметку

Это сообщение появляется, когда отметка точки визиро-
вания неприемлема, либо при отсутствии необходимого
для определения отметки станции числа измерений.

Недоп

расхожд

между

КЛ

КП

Такое сообщение выдается в тех случаях, когда изме-
рения вертикального угла при обоих кругах расходятся
на величину, превышающую -V±0.9°.

Нет

измерений

Повто

рите

измерения

на

точку

Это предупреждение означает, что для позициониро-
вания станции не хватает информации. Возможные
причины: не выполнены измерения на необходимое
число точек или не хватает измеренных расстояний.

FlexLine plus

Приложения

Следующий шаг

Нажмите

УСТ

КА

для ввода координат станции и/или ориентирования и возврата в

Прогр

Меню



• Если многократные измерения на точку выполняются при одном и том же круге,

то в качестве результата будет использоваться последнее пригодное изме-
рение.

• Для

Метод

ОБР

ЗАС

• При измерении на точку по первому (КЛ) и второму (КП) кругу, значения

должны быть одинаковыми.

• Если используются разные коды при круге I и круге II, то используется код

круга I. Если круг один Если с кодом выполненно измерение только по кругу II
(право), то точке присваивается код круга II.

• Вывод в XML не допускает смены значения поправки в процессе

ОРИЕНТ

изме-

рений.

• Если масштаб вычисляется, то среднее квадратическое отклонение положения

по результатам измерений на две точки принимает значение 0.0000. В таком
случае засечка отлично вписывается в условия геометрии без избыточных изме-
рений. Поэтому среднее квадратическое отклонение принимает значение 0.000.

7.3

Съемка

Описание

Прикладная программа

СЪЕМКА

используется для измерений практически неогра-

ниченного числа точек. Ее функциональность сравнима с возможностями прило-
жения

Q-

съемка

(Быстрая съемка) в окне

Главное Меню

, но включает в себя

возможность предварительных настроек проекта, установка станции и ориентиро-
вание прибора доступны до начала измерений.

Доступ

Съемка

7.4

РАЗБИВКА

Описание

Прикладная программа

РАЗБИВКА

применяется для выноса в натуру проектных

точек. Эти точки называют разбивочными. Координаты разбивочных точек должны
быть в файле проекта или могут вводиться с клавиатуры.
В ходе работы это приложение постоянно выводит на дисплей отклонения текущего
положения от проектного.

Способы Разбивки

Проекты можно выносить в натуру следующими способами: полярным, методом
перпендикуляров или методом прямоугольных координат.

Выберите

Прогр

Главное Меню

Выберите

СЪЕМКА

ПРОГРАММЫ

Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".

Код

Для активации быстрого кодиро-
вания. Обратитесь к разделу "9.2
Быстрые коды".

Инд

тч

Для переключения между индивиду-
альной и последовательной нумера-
цией точек.

ДАННЫЕ

Для просмотра результатов изме-
рений.

FlexLine plus

Приложения

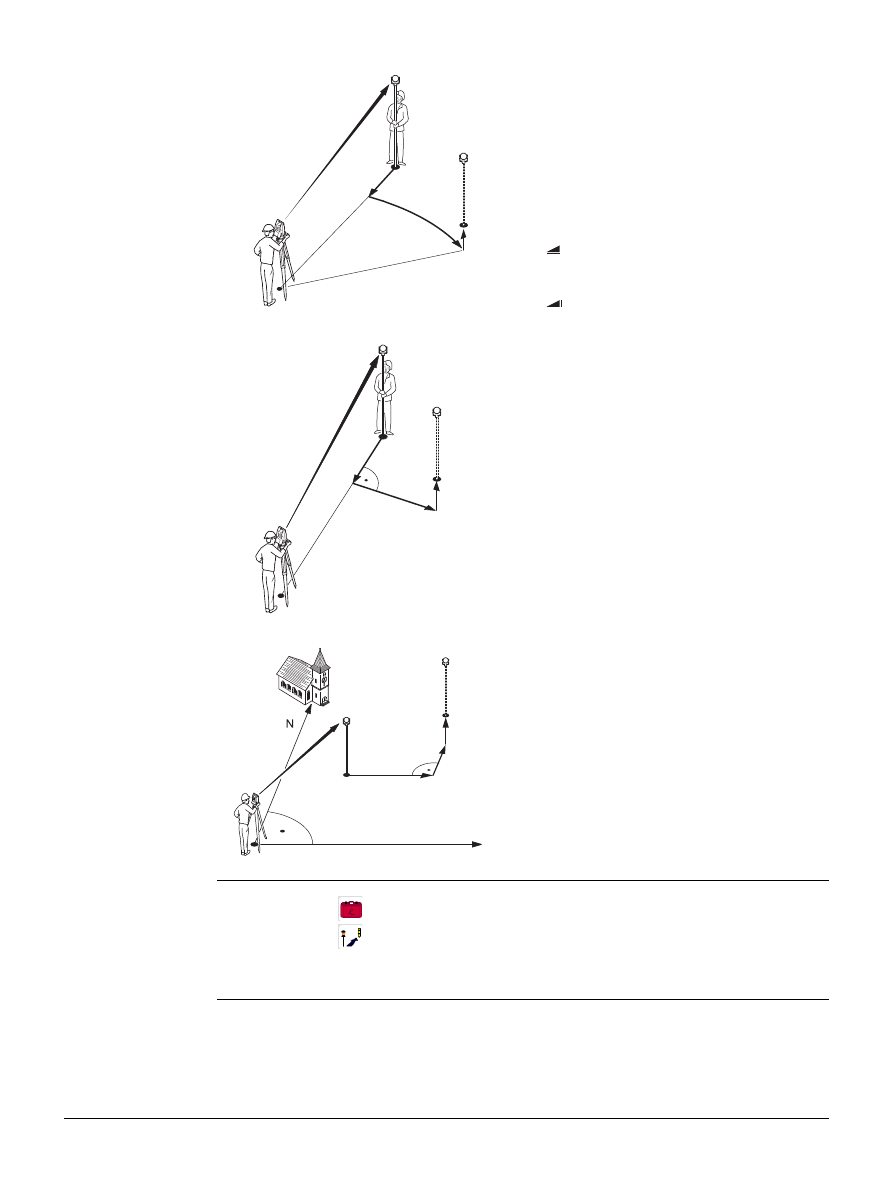

Полярный метод

Метод перпендикуляров

Метод прямоугольных координат

Доступ

P0 Точка установки инструмента (станция)
P1 Текущее положение отражателя
P2 Проектное положение выносимой в

натуру точки



: Расхождение в горизонтальных

проложениях

∆

: Расхождения в направлениях



: Отклонение по высоте

P0 Точка установки инструмента (станция)
P1 Текущее положение отражателя
P2 Проектное положение выносимой в натуру

точки

d1-

∆Длина

: Отклонение в продольном направ-

лении

d2+

∆Ход

: Отклонение в поперечном направ-

лении

d3+

∆

: Отклонение по высоте

P0 Точка установки инструмента (станция)
P1 Текущее положение отражателя
P2 Проектное положение выносимой в

натуру точки

∆

: Отклонение от проектного поло-

жения по оси Y

∆

: Отклонение от проектного поло-

жения по оси Х

∆

: Отклонение по высоте

TSOX_027

d2+

d3+

d1-

TSOX_028

TSOX_032

Выберите

Прогр

Главное Меню

Выберите

РАЗБИВКА

ПРОГРАММЫ

Меню

Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".

FlexLine plus

Приложения

Параметры

разбивки

РАЗБИВКА

Поле

Описание

Преф

Суффикс



Используется только в приложении

РАЗБИВКА

Префикс

Добавляется символ перед проектным индифика-
тором

Имя

точки, указывая на то, что точка выне-

сена.

Суффикс

Добавляется символ после проектного индифика-
тора

Имя

точки, указывая на то, что точка выне-

сена.

Выкл

Вынесенная в натуру точка будет иметь тот же
номер, что проектная точка.

Имя



Используется только в приложении

РАЗБИВКА

Эта строка длиной не более 4 символов добавляется перед или
после номера разбивочной точки

Разбивка

Сигнал Вкл

Прибор подает звуковой сигнал когда расстояние
межту текущим положением отражателя и проек-
тным положением точки 0.5 м.
Чем ближе отражатель к проектному положению
точки, тем чаще подается звуковой сигнал.

Выкл

Бип отключен.

B&D

Для ввода направления и горизон-
тального проложения до выносимой
точки.

ВРУЧНУЮ

Для ручного ввода координат точки.

съемка

Для перехода к программе

СЪЕМКА

Нажмите

ESC

для возврата в

РАЗБИВКА



Обратитесь к "3.7 Графические символы" для получения описания графиче-
ских элементов.

Поле

Описание

Поиск

Поиск нужной точки по ее идентификатору. После записи ПО выполнит
поиск совпадающих точек и покажет их в

№

тчк

: Если нет совпада-

ющих точек, будет открыто окно поиска.

Тип

Отображение типа выбранной точки.
•

Тв

ка

или

•

Измер

∆

Угловое смещение: имеет знак плюс, если проектное положение нахо-
дится правее измеренной точки.



Смещение в плане: имеет знак плюс, если проектное положение выно-
симой в натуру точки находится за только что измеренной точкой.



Смещение по высоте: имеет знак плюс, если проектная отметка
больше, чем отметка измеренной точки.

Продольный сдвиг: имеет знак плюс, если проектное положение выно-
симой в натуру точки находится за только что измеренной точкой.

Перпендикулярный сдвиг: имеет знак плюс, если проектное положение
находится правее измеренной точки.

FlexLine plus

Приложения

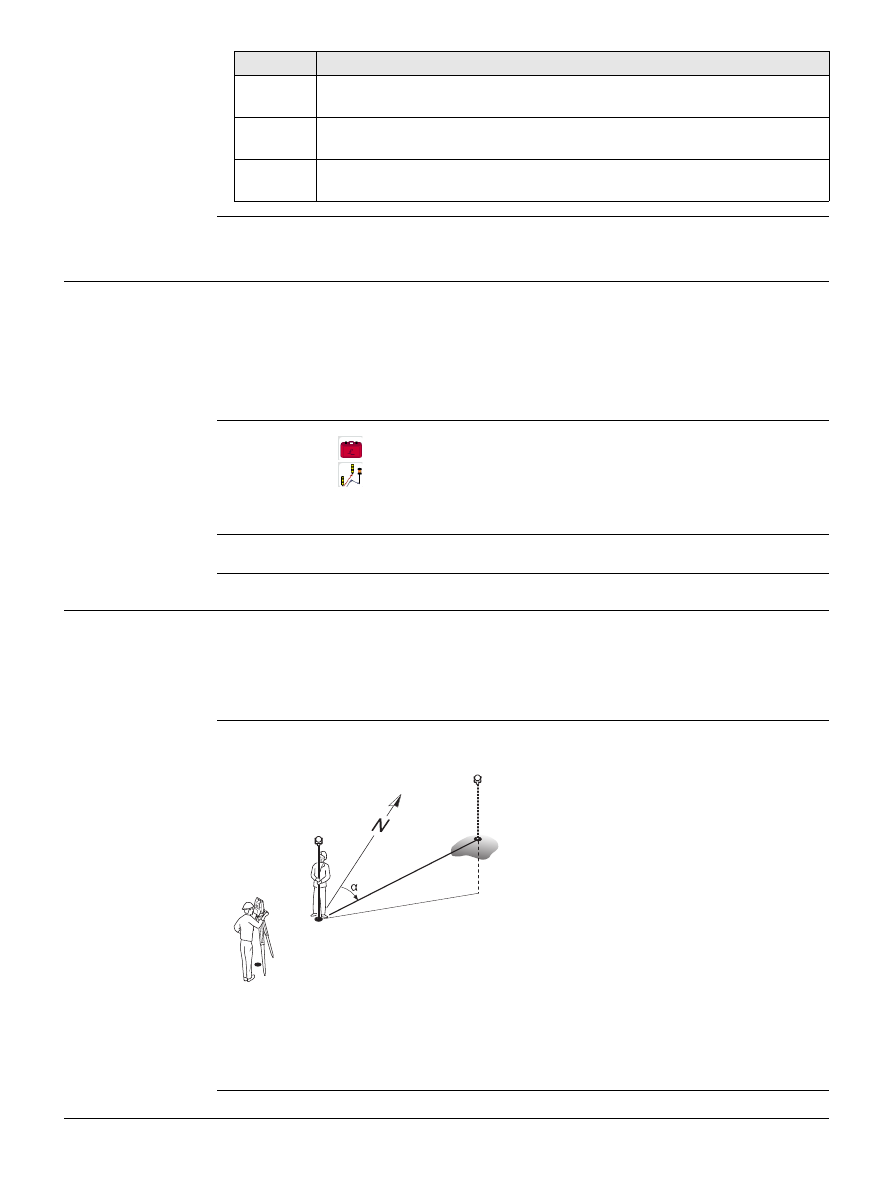

7.5

БАЗОВАЯ

ЛИНИЯ

7.5.1

Общие сведения

Описание

БАЗОВАЯ

ЛИНИЯ

является приложением, которое используется при выносе

проектов в натуру и контроле осей, например, зданий, дорог или земляных работ. С
помощью этого приложения можно задать базовую линию и выполнять следующие
операции, опираясь на эту линию:

Доступ

Следующий шаг

Выберите опорную линию для базовой линии.

7.5.2

Задание опорной линии

Описание

Базовая линия задается относительно имеющейся опорной оси. Положение базовой
линии относительно опорной оси может определяться продольным и поперечным
сдвигом, сдвигом по вертикали, либо поворотом вокруг первой точки базовой линии.
Кроме того, базовую отметку можно задавать на первой или второй точке опорной
линии, либо определять путем интерполяции вдоль этой линии.

Определение
базовой линии

Базовая линия задается по двум точкам. Эти точки можно определять путем измерений,
вводить с клавиатуры, либо выбирать из памяти.

Задайте базовую линию, выполнив измерения на начальную и конечную точки, либо
выбрав их в памяти.

Следующий шаг

После задания базовой линии на дисплее появится окно

БАЗОВАЯ

ЛИНИЯ

Инф

для

определения опорной линии.

∆

Смещение по высоте: имеет знак плюс, если проектная отметка
больше, чем отметка измеренной точки.

Смещение по Y (на восток): имеет знак плюс, если проектное поло-
жение находится правее измеренной точки.

Смещение по X (на север): имеет знак плюс, если проектное положение
выносимой в натуру точки находится за только что измеренной точкой.

Поле

Описание

• Прод. и попер.сдвиг

• Разбивка стр. сетки

• Вынос точек

• Сегментирование линии

Выберите

Прогр

Главное Меню

Выберите

БАЗ

ЛИН

ПРОГРАММЫ

Меню

Выполните предварительные настройки приложения. Обратитесь к разделу "6
Приложения - Приступая к работе".

Базовая линия

P0 Точка установки инструмента

(станция)

P1 Начальная точка
P2 Конечная точка
d1 Известное расстояние
d2 Разность отметок



Азимут

TSOX 088

FlexLine plus

Приложения

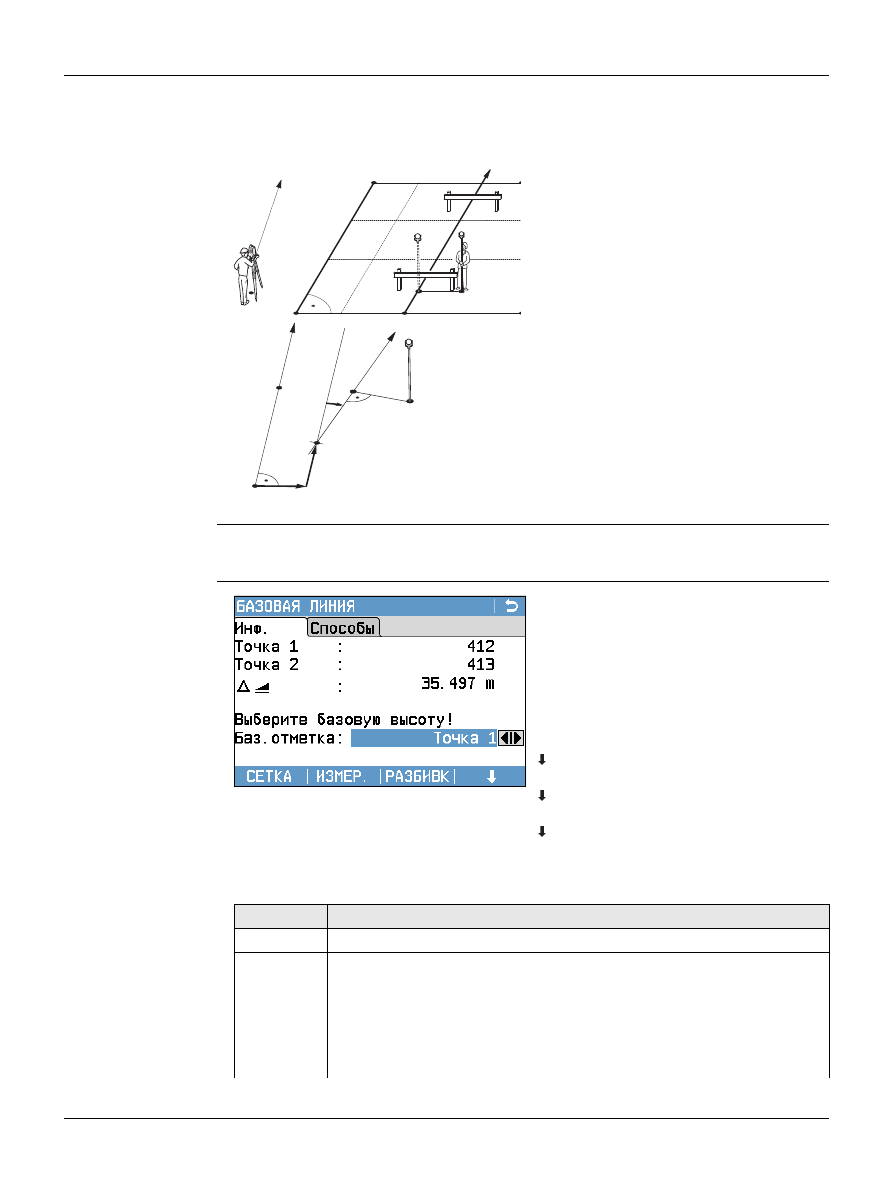

7.5.3

Определение опорной линии

Описание

Базовая линия может определяться сдвигами в горизонтальной и/или вертикальной
плоскости относительно первой базовой точки, либо вращением вокруг этой точки.
Новая линия, определенная таким образом, называется опорной. Все дальнейшие
измерения будут связаны именно с этой линией.

Доступ

После выполнения всех необходимых для задания базовой линии измерений на
дисплее появится окно

БАЗОВАЯ

ЛИНИЯ

Инф

БАЗОВАЯ

ЛИНИЯ

Инф

P0 Точка установки инструмента

(станция)

P1 Начальная точка
P2 Конечная точка
d1 Базовая линия
d2 Опорная линия

P1 Базовая точка
P2 Базовая точка
a

Базовая линия

d1 Параллельный сдвиг
d2 Продольный сдвиг
P3 Опорная точка
r+

Параметр вращения

Опорная линия

TSOX_034

TSOX_034a

СЕТКА

Для разбивки строительной сетки от
опорной линии.

ИЗМЕР

Для измерений продольных и попе-
речных сдвигов.

РАЗБИВК

Для выноса проектных точек по
перпендикулярам от опорной линии.

Нов

БЛ

Для задания новой базовой линии.

СДВИГ

Для сброса всех значений на 0.

СЕГМЕНТ

Для разбиения опорной линии на
заданное число сегментов и вынос в
натуру новых точек на опорной линии.

Поле

Описание

∆

¥¦

Длина базовой линии.

Баз

отметк

Точка

Разности отметок вычисляются относительно отметки
первой опорной точки.

Точка

Разности отметок вычисляются относительно отметки
второй опорной точки.

Интерполир

Разности отметок вычисляются интерполированием
вдоль опорной линии.

FlexLine plus

Приложения

Следующий шаг

Выберите одну из опциональных клавиш:

ИЗМЕР

РАЗБИВК

СЕТКА

или

СЕГМЕНТ

, для запуска соответствующего приложения.

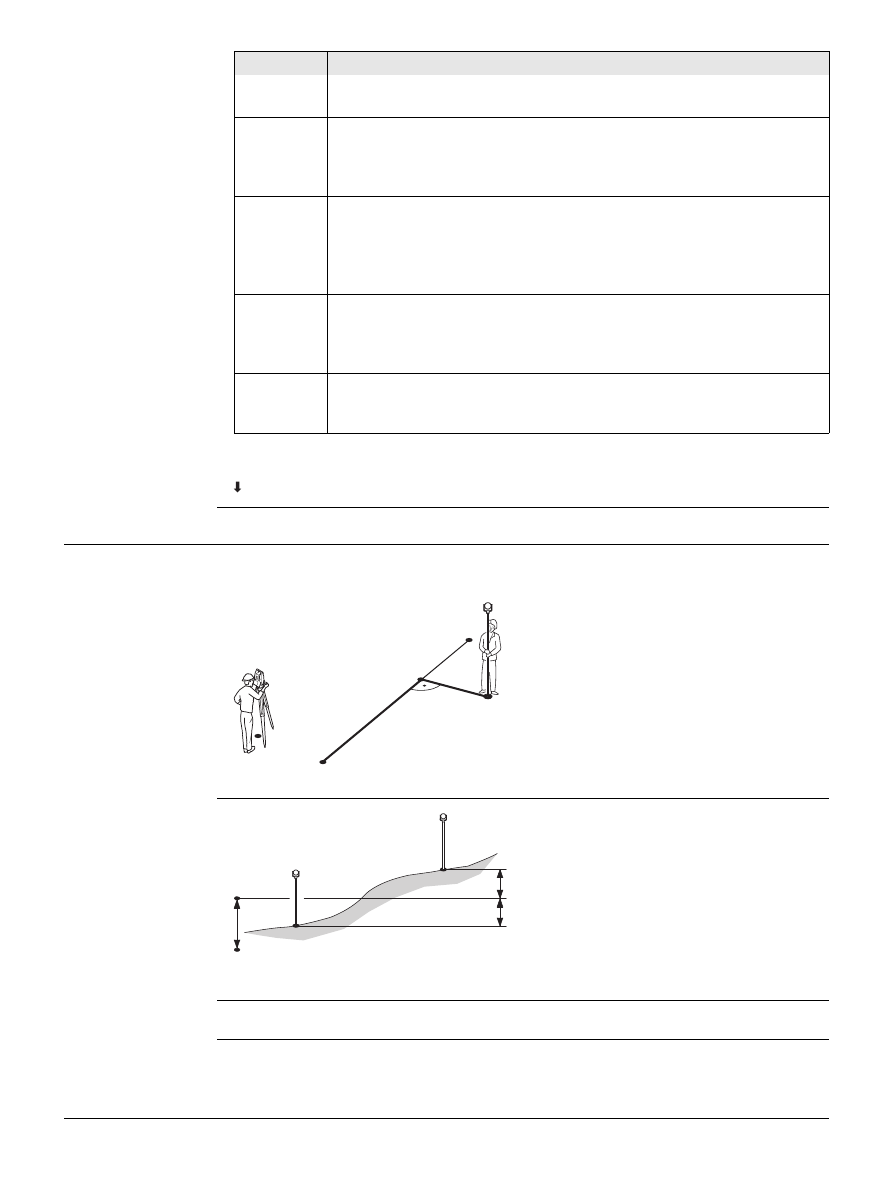

7.5.4

Измер.прод. и попер. сдвига

Описание

Это приложение вычисляет по результатам измерений или по координатам
продольные, параллельные смещения и превышения точки над опорной линией.

Пример превы-
шения относи-
тельно первой
опорной точки

Доступ

Нажмите

ВСЕ

в окне

БАЗОВАЯ

ЛИНИЯ

Инф

Нет

отметки

Разности отметок не могут быть вычислены или выве-
дены на дисплей.

Сдвиг

Параллельное смещение опорной линии относительно базовой (P1-
P2). Доступно на странице

2/2

для черно-белого дисплея или на

вкладке

Способы

для цветного сенсорного дисплея.

Смещению вправо от базовой линии присваивается знак плюс.

Длина

Продольное смещение начальной точки, опорная точка (P3), относи-
тельно опорной линии в направлении базовой точки P2. Доступно на
странице

2/2

для черно-белого дисплея или на вкладке

Способы

для

цветного сенсорного дисплея.
Положительными считаются смещения по направлению к точке 2.

Смещение опорной линии по высоте по отношению к выбранной
опорной отметке. Доступно на странице

2/2

для черно-белого дисплея

или на вкладке

Способы

для цветного сенсорного дисплея.

Положительными считаются смещения выше опорной точки.

Вращение

Здесь можно задать угол поворота опорной линии по часовой стрелке
вокруг опорной точки P3. Доступно на странице

2/2

для черно-белого

дисплея или на вкладке

Способы

для цветного сенсорного дисплея.

Поле

Описание

P0 Точка установки инструмента

(станция)

P1 Начальная точка
P2 Конечная точка
P3 Измеренная точка
P4 Опорная точка
d1



Поперек



Вдоль

TSOX_035

P1 Начальная точка
P2 Проектная точка
P3 Проектная точка
a

Опорная отметка

d1 Разность между отметкой

начальной точки и опорной отметкой

d2 Разность между отметкой точки P2

и опорной отметкой

d3 Разность между отметкой точки P3

и опорной отметкой

TSOX_037

FlexLine plus

Приложения

Измер.прод. и
попер. сдвига

Следующий шаг

• Либо нажмите

ВСЕ

для измерения и записи.

• Или нажмите

ПРЕД

для возврата в меню

БАЗОВАЯ

ЛИНИЯ

Инф

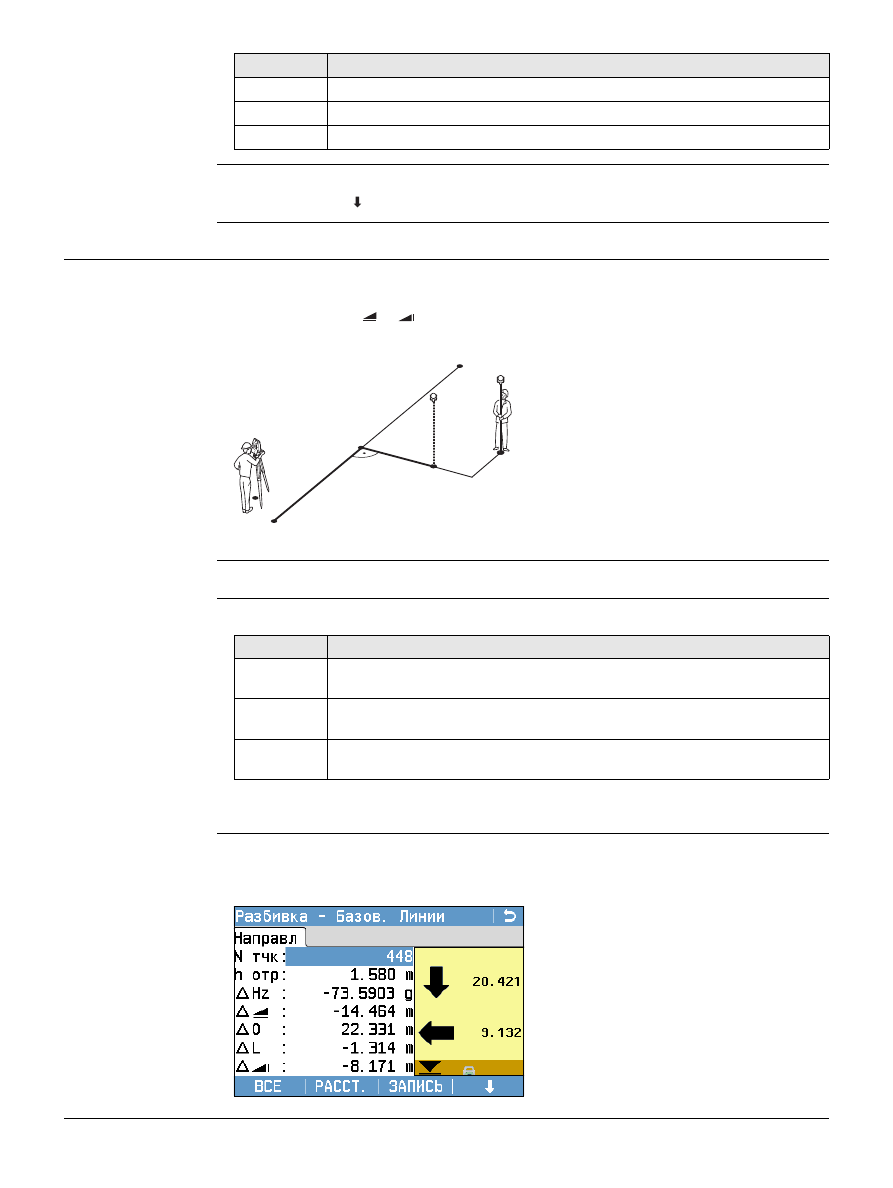

7.5.5

Разбивка

Описание

Эта подпрограмма вычисляет расхождение между положением измеренной точки и
вычисленным ее положением. На дисплей выводятся ортогональные (

∆

) и

полярные (

∆



) расхождения.

Пример ортогональной разбивки

Доступ

Нажмите

РАЗБИВК

в окне

БАЗОВАЯ

ЛИНИЯ

Инф

Ортогональная
разбивка

Введите элементы разбивки проектной точки от опорной линии.

Следующий шаг

Нажмите

ДАЛЕЕ

для перехода в режим измерений.

Разбивка

Базов

Линии

Знаки разностей расстояний и углов являются поправками (для их учета требуется
применять знак минус). Стрелки указывают направление движения к проектному
положению точки.

Поле

Описание

∆

Вычисленное расстояние вдоль опорной линии.

∆

Вычисленное расстояние перепендикулярно опорной линии.

∆

Вычисленное превышение относительно заданной опорной отметки.

P0 Точка установки инструмента (станция)
P1 Начальная точка
P2 Конечная точка
P3 Вынос точки
P4 Измеренная точка
a



Параллельный сдвиг



Продольный сдвиг

TSOX_038

Поле

Описание

Длина

Продольное отклонение: имеет знак +, если проектное положение
точки находится дальше конца опорной линии.

Сдвг

Поперечное отклонение: имеет знак +, если проектное положение
точки находится справа от опорной линии.

Отклонение по высоте: имеет знак +, если проектное положение
точки находится выше опорной линии.

След

Тч

Добавление новой разбивочной
точки.

Тахеометр Leica FlexLine plus. Руководство пользователя (Версия 3.0) - часть 2
