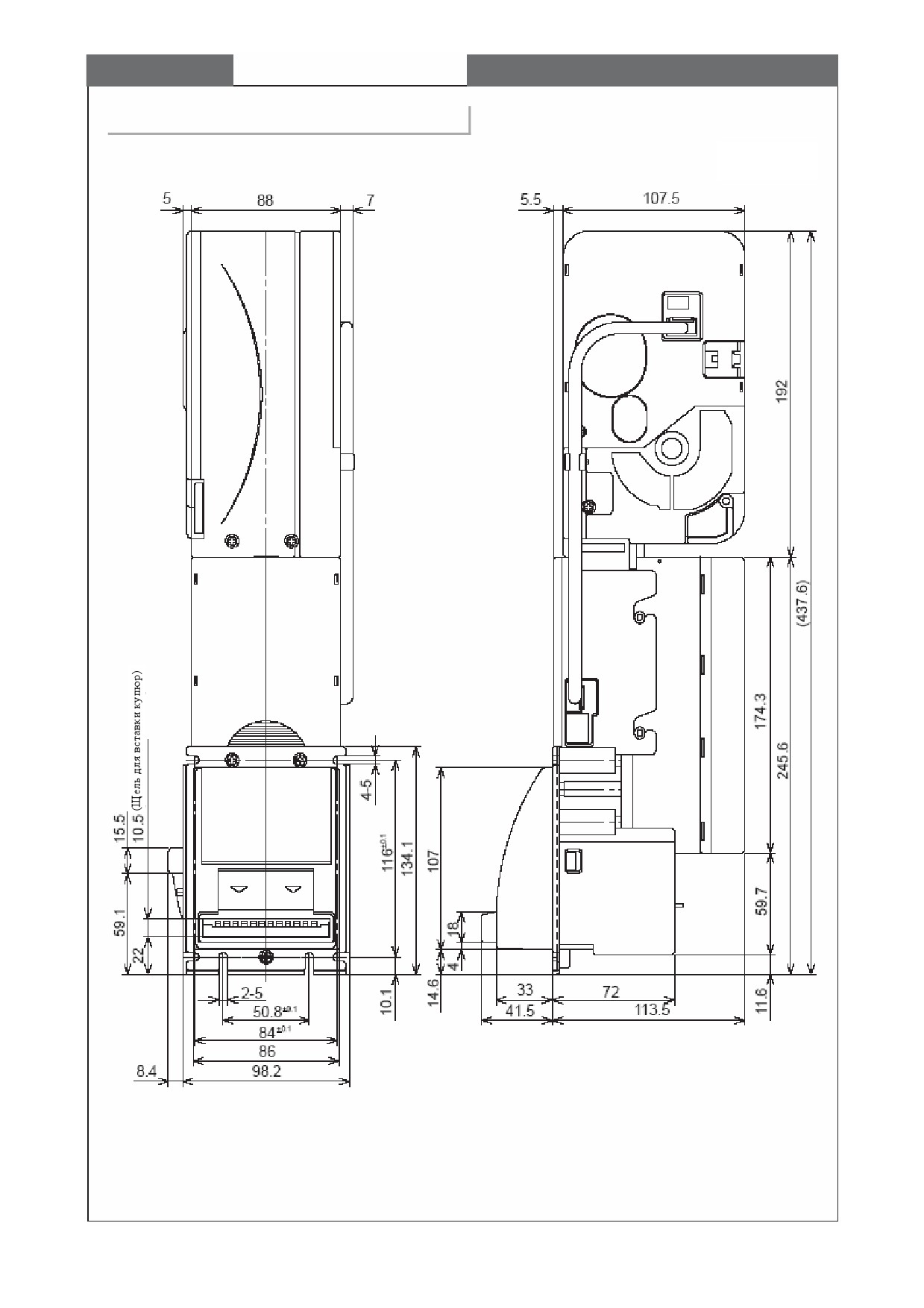

Купюроприемник DBV-30x-SU / DBV-30x-SD. Руководство пользователя

ГЛАВА 5

Загрузка и настройка программного обеспечения

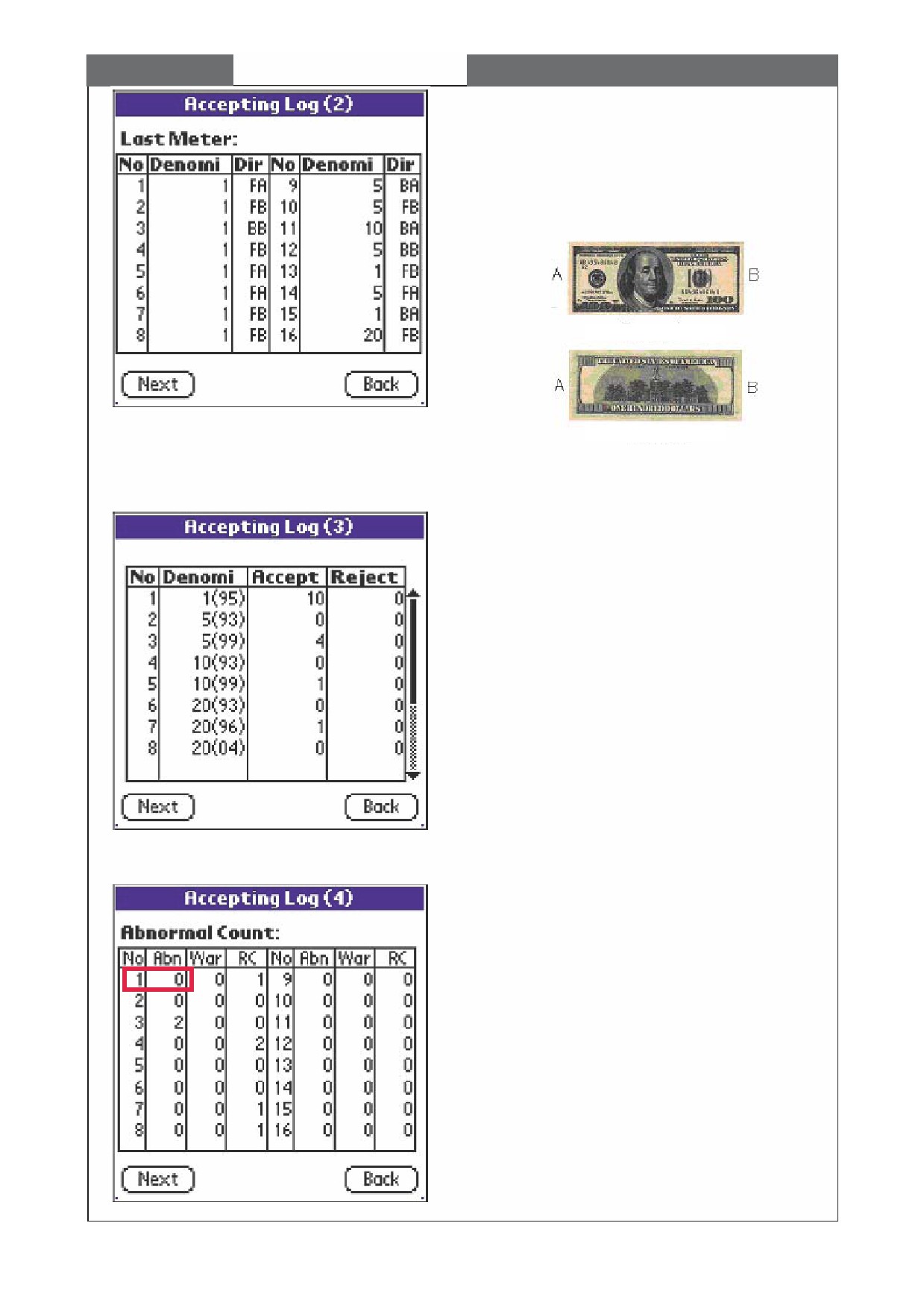

4) В окне журнала приема 2 [Accepting Log (2)]

отображаются номиналы и направление вставки

последних принятых купюр.

Dir

FA : передняя сторона A

FB : передняя сторона B

RA : обратная сторона A

RB : передняя сторона B

Передняя сторона

Обратная сторона

Чтобы продолжить, прикоснитесь к кнопке [Next].

5) В окне журнала приема 3 [Accepting Log (3)]

отображается количество принятых/отбракованных

купюр по каждому номиналу.

Чтобы продолжить, прикоснитесь к кнопке [Next].

6) В окне журнала приема 4 [Accepting Log (4)]

отображается количество миганий светодиодных

индикаторов и частота возникновения ошибок.

No : количество миганий светодиодных индикаторов

Abn : Количество появлений определенного кода

ошибки

War : Количество отбраковок купюр, не связанных с

приемом купюр.

RC : Светодиод опционального блока возврата (RC-

10)

Например, смотрите выделенную красным цветом

область слева.

Это означает, что мигание красного светодиода

аппарата DBV-30X произошло дважды.

5 - 22

ГЛАВА 5

Загрузка и настройка программного обеспечения

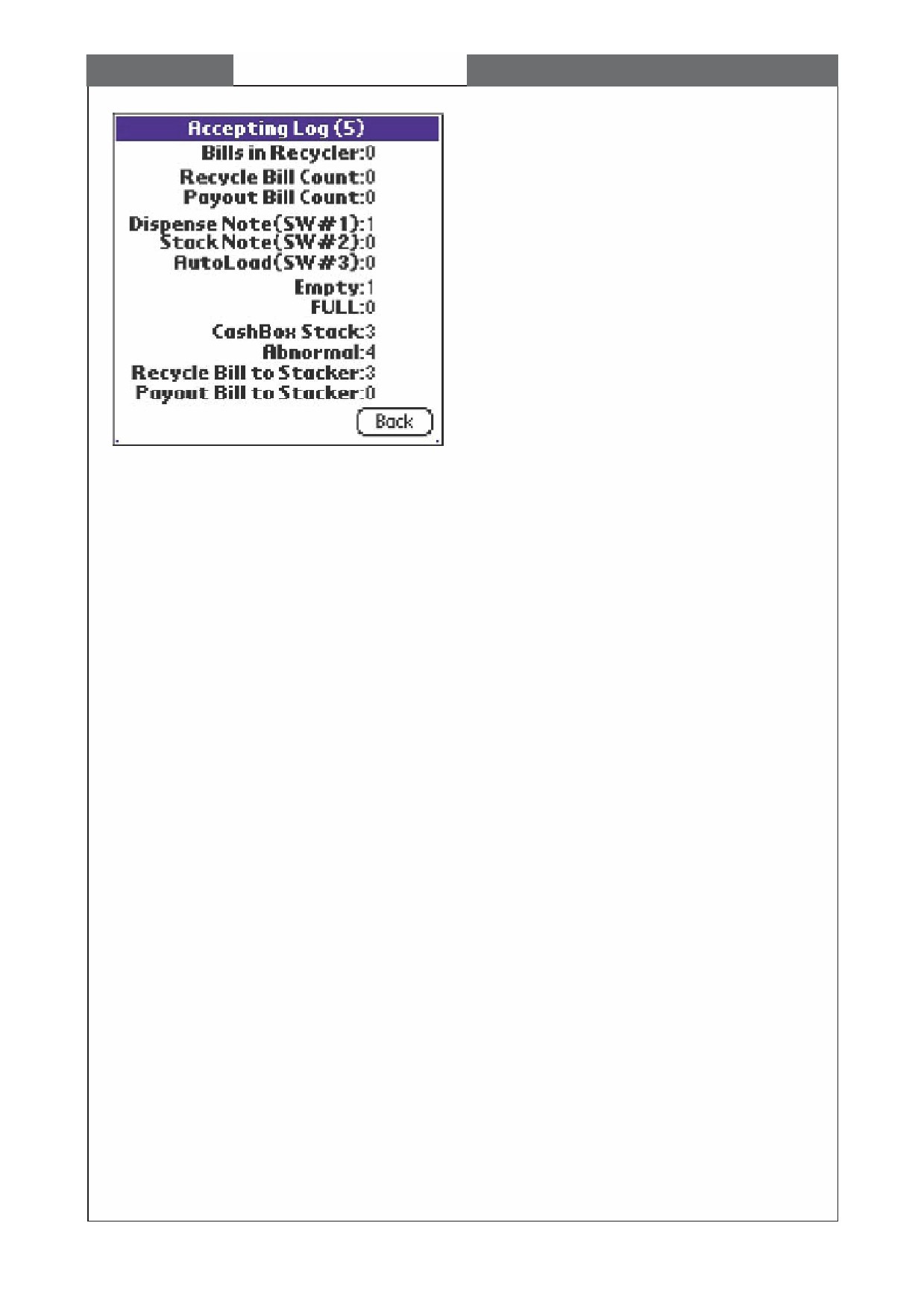

7) В окне журнала приема 5 [Accepting Log (5)]

отображаются данные журнала опционального блока

возврата (RC-10).

Bills in Recycler

Количество купюр в блоке RC-10.

Recycle Bill Count

Количество купюр, хранящихся в блоке RC-10 в

обычном режиме работы (сюда не включаются

купюры, автоматически загруженные в RC-10

при помощи переключателя SW#3).

Payout Bill Count

Общее количество купюр, выданных с блока RC-

10 в обычном режиме работы (сюда не

включаются купюры, выданные с блока RC-10

при помощи SW#1).

Dispense Note (SW#1)

Количество купюр, выданных с блока RC-10 при

помощи DIP-переключателя SW#1.

Stack Note (SW#2)

Количество купюр, которые были уложены в

кэшбокс при помощи DIP-переключателя SW#2.

AutoLoad (SW#3)

Количество купюр, автоматически загруженных

в RC-10 при помощи DIP-переключателя SW#3.

Empty

Количество опорожнений блока RC-10.

Full

Количество заполнений блока RC-10.

Cash Box Stack

Купюры, которые не могли храниться в блоке

RC-10;

- поврежденных купюр

- купюр с загнутыми уголками

- слишком мягких купюр

- укороченных купюр

Однако они не учитываются в следующих

случаях.

- Номинал не принимается для возврата.

- Блок RC-10 полон.

- В блоке RC-10 произошел сбой.

- Блок RC-10 не подключен к купюроприемнику

DBV-301.

Abnormal

Количество ошибок, возникших в блоке RC-10.

Recycle Bill to Stacker

Количество купюр, направляющихся в блок RC-

10, однако уложенных в кэшбоксе.

Payout Bill to Stacker

Количество купюр, выданных с блока RC-10,

однако уложенных в кэшбоксе.

5 - 23

ГЛАВА 5

Загрузка и настройка программного обеспечения

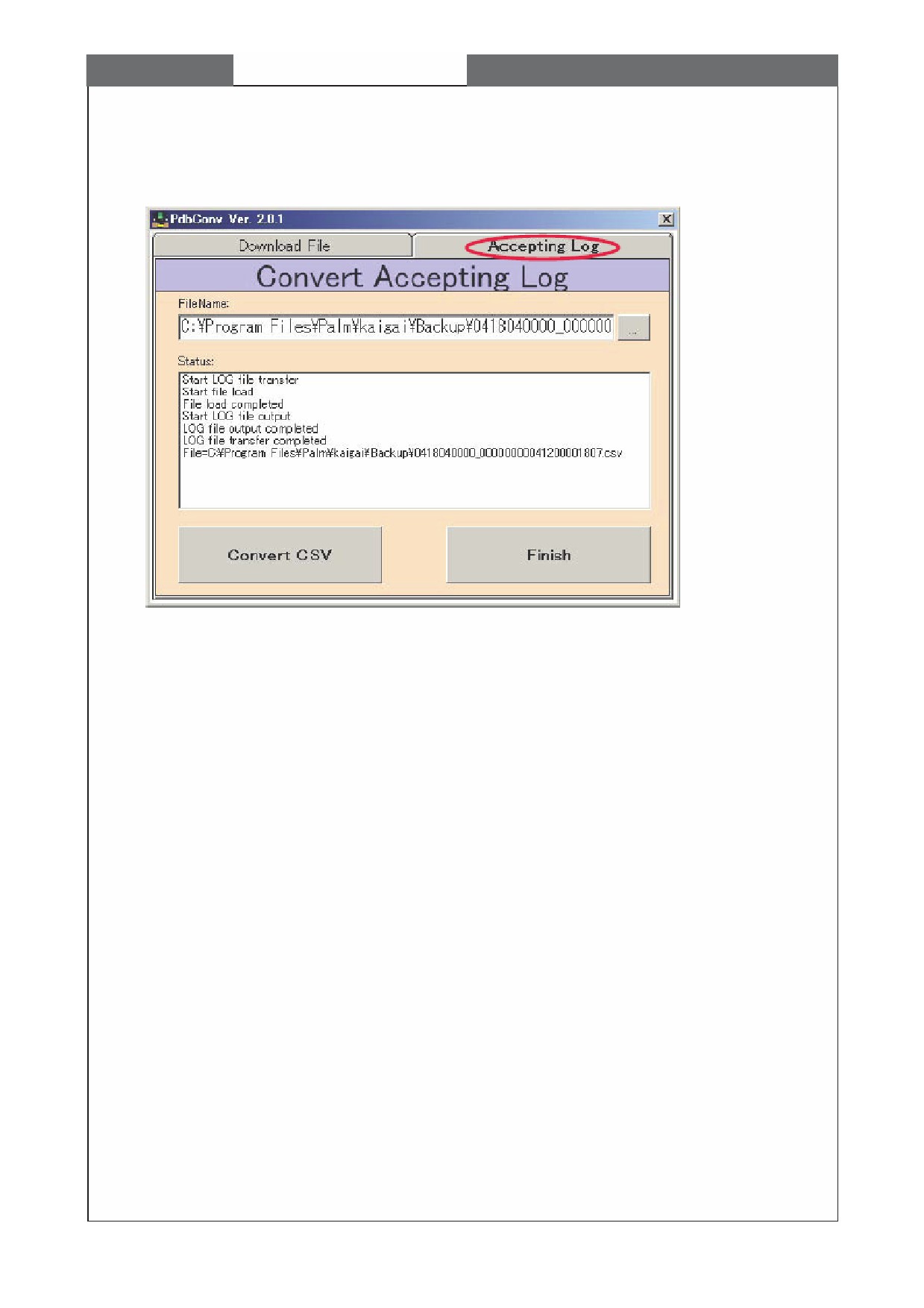

5-3-9. Конвертирование данных приема в формат CSV

Вы можете конвертировать файл журнала из купюроприемника DBV-30X в формат CSV.

■ Процедура конвертирования файлов

1) Щелкните мышью дважды на файле PdbConvEn.exe и выберите закладку журнала приема [Accepting Log].

2) Прикоснитесь к кнопке [...] и выберите файл журнала (0418040000_000000000041200001807), который вы

хотите конвертировать в формат CSV.

Файлы данных журнала сохраняются под следующим именем: [Program Files] - [Palm] - [имя вашего

карманного компьютера] - папка [Backup]. Затем прикоснитесь к кнопке [Convert CSV].

3) По завершении конвертирования файла прикоснитесь к кнопке завершения [Finish], чтобы закрыть окно.

4) Файл CSV (0418040000_000000000041200001807.csv) сохраняется в ту же папку, что и файл журнала.

5 - 24

Руководство по техническому обслуживанию купюроприемника DBV-30X

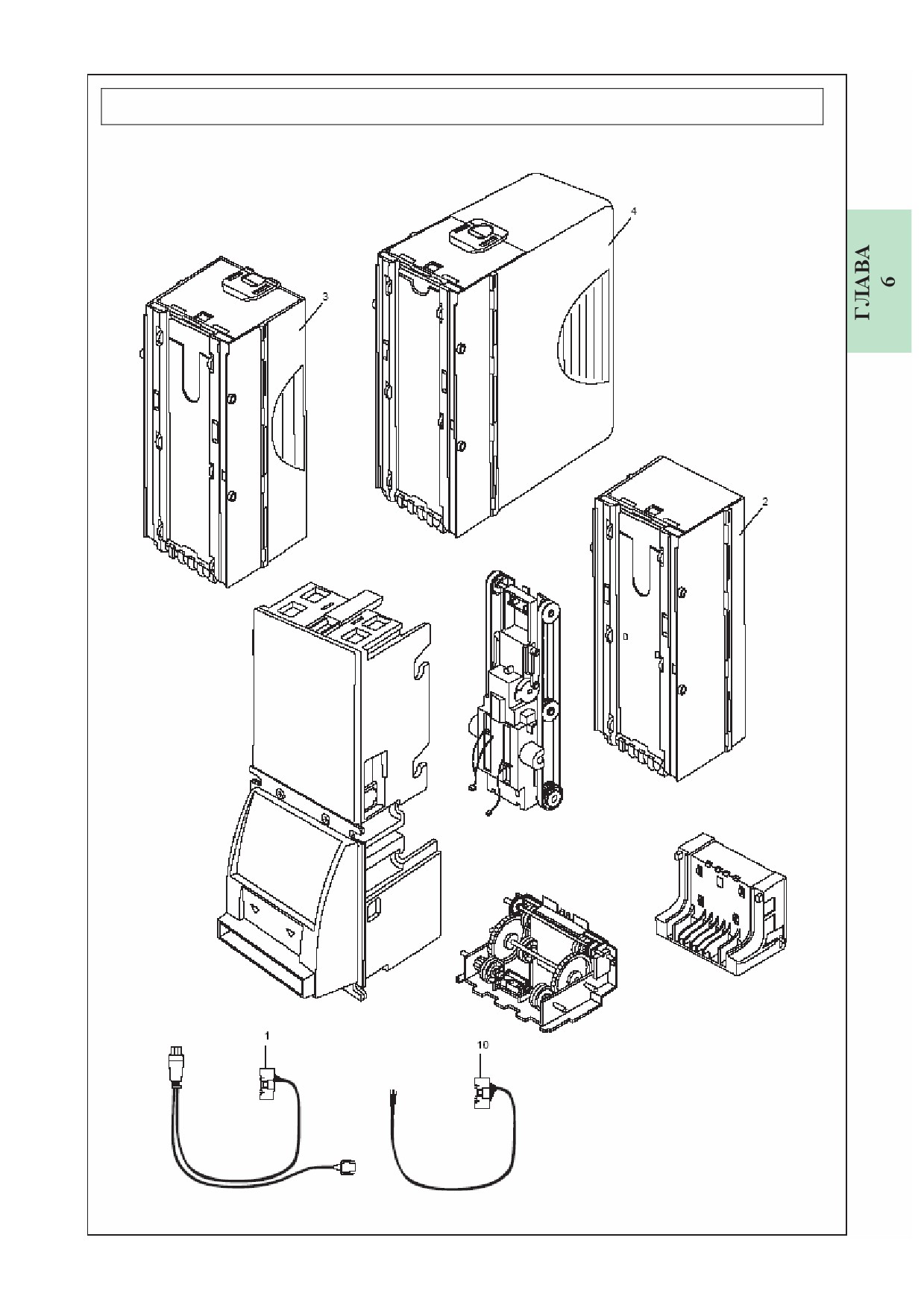

6-1-2. Перечень компонентов всего аппарата

№

EDP №

Номер компонента

Описание

Примечания

118761

3210-05-03A

Шнур MDB

Только в DBV-301

111023

Кэшбокс на 200 купюр

118171

Кэшбокс на 300 купюр

115148

Кэшбокс на 1000 купюр

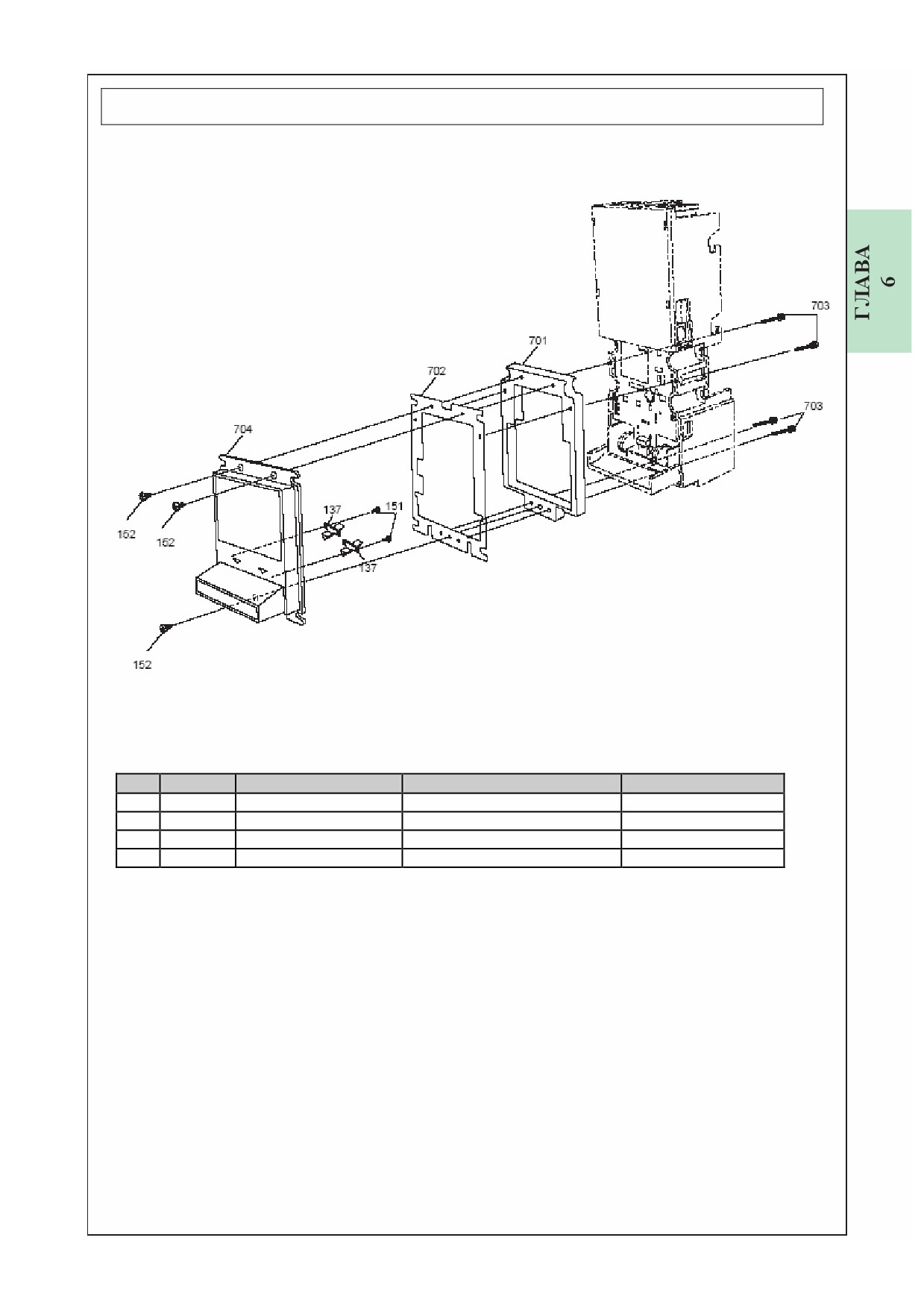

120827

Модуль SD

Только в DBV-30X-SD

120460

Кронштейн SD

Только в DBV-30X-SD

017052

Плита с резьбовыми отверстиями

Только в DBV-30X-SD

M3x8

119008

Комплект лицевой панели Snack Mask

121494

Модуль блокировки

108233

3210-05-05B

Опциональный шнур

6-3

Руководство по техническому обслуживанию купюроприемника DBV-30X

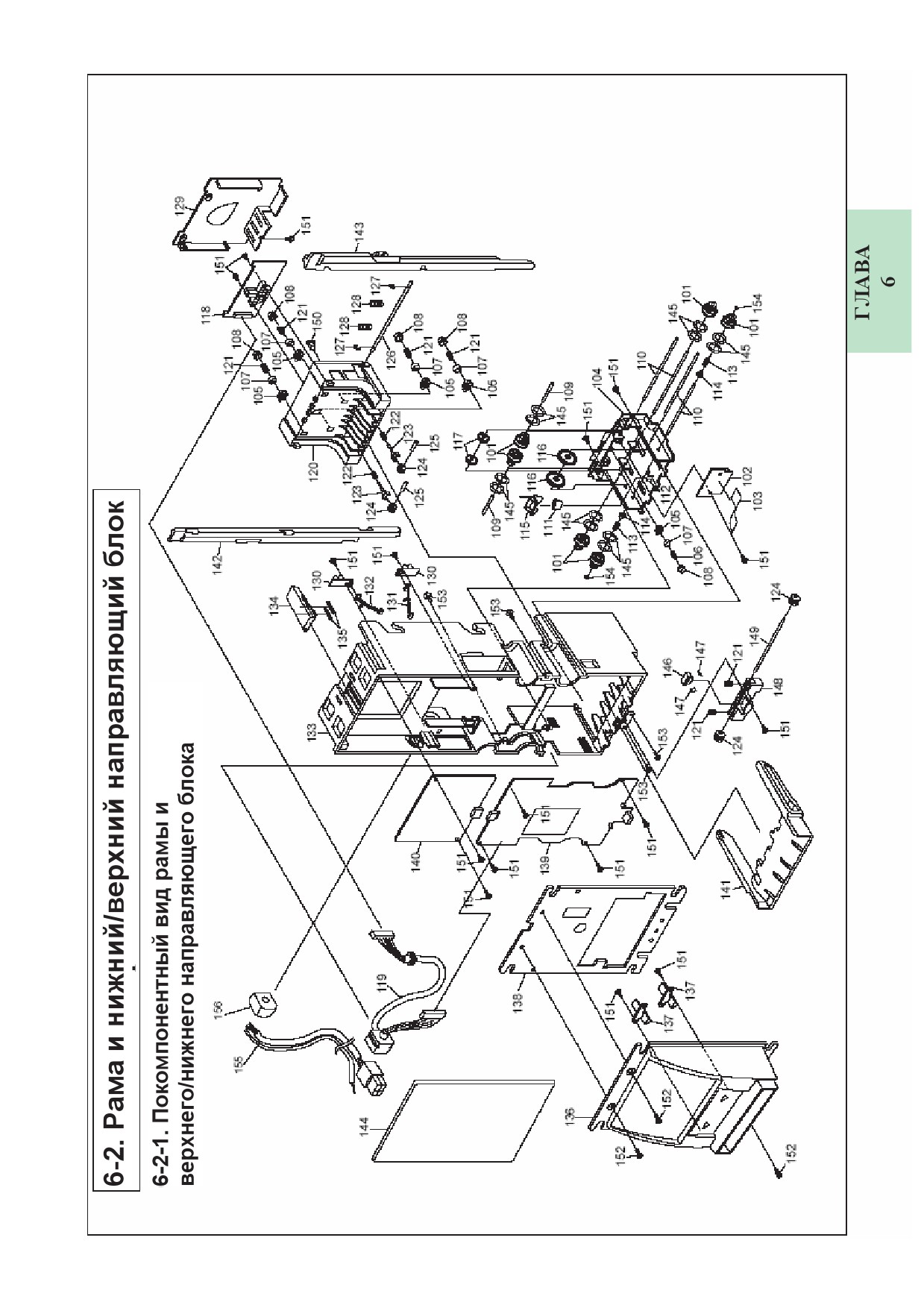

6-2-2. Перечень компонентов рамы и нижнего/верхнего направляющего

блока

№

EDP №

Номер компонента

Описание

Примечание

101

118648

4019GE0103A

Зубчатое колесо C R

102

116850

4019-3210-06-03D-01

Плата датчиков R

103

095378

FFC28PIN 60MM

Гибкий шнур

104

118652

4019RE0102B

Верхняя направляющая R

105

118723

4019RO0101A

Ролик A R

106

066077

0643CS0102A

Транспортирующий ролик SP

107

118658

4019RE0107A

Направляющая ролика B R

108

118657

4019RE0106A

Направляющая ролика A R

109

095532

4019SH0103

Вал ролика B

110

095531

4019SH0102

Вал ролика A

111

118668

4019RE0114A

Направляющая датчикаC R

112

118666

4019RE0112A

Направляющая датчика A R

113

107876

4019CS0101A

Пружина рычага

114

101151

Z3240-6115

Втулка PBT

115

118663

4019RE0110A

Рычаг R

116

118645

4019GE0101A

Зубчатое колесо A R

117

118646

4019GE0102A

Зубчатое колесо B R

118

116846

4019-3210-06-02G-01

Плата магнитных элементов R

118741

3210-05-01B

Шнур R

С втулкой

119

121239

3210-05-01C

Шнур R

Без втулки

120

118709

4019RE0103B

Нижняя направляющая R

121

075183

Пружина C-125 (1024)

122

107893

4019CS0102

Пружина натяжения ролика

123

118660

4019RE0108A

Направляющая ролика C R

124

118724

4019RO0102A

Ролик B R

125

092230

Параллельный штифт 2X12

126

095530

4019SH0101

Вал блокировки

127

003707

Е-образное кольцо ц3 SUS

128

064533

Пружина C-147 (1052)

129

118655

4019RE0105B

Крышка нижней направляющей R

130

116852

4019-3210-06-05A-01

Малая плата R

131

118743

3210-05-06C

Транспортирующий шнур L R

132

118745

3210-05-07A

Транспортирующий шнур R R

133

118711

4019RE0101D

Несущая рама R

134

118664

4019RE0111A

Стопор бокса R

135

095880

Пружина DC-097

118684

4019RE0401A

Лицевая плита R

136

120443

4019RE0415

SU-EURO F.P

Для евро, юаней

118686

4019RE0402A

Направляющая светодиода R

137

120444

4019RE0416

Направляющая светодиода E-F.P

Для евро, юаней

138

118789

4019PT0401C

Кронштейн FP

139

109993

4019-3210-06-01F-01

Плата процессора R

140

095376

LSEP1114A1

Блок питания 24 В пост. тока

Только в DBV-301

140

115124

FP2281A

Блок питания 117 В перем. тока

Только в DBV-302

141

118687

4019RE0403A

Направляющая FB 67 R

141

108887

4019RE0409A

Направляющая FB 71 R

141

115705

4019RE0412A

Направляющая FB 73 R

142

118688

4019RE0404A

Направляющая SB 67L R

142

108888

4019RE0410A

Направляющая SB 71L R

142

115706

4019RE0413A

Направляющая SB 73L R

143

118690

4019RE0405A

Направляющая SB 67R R

143

108889

4019RE0411A

Направляющая SB 71R R

143

115707

4019RE0414A

Направляющая SB 73R R

144

118654

4019RE0104A

Крышка основания R

145

095876

Кольцевое уплотнение P-16 (EPDM70)

6-5

Руководство по техническому обслуживанию купюроприемника DBV-30X

№

EDP №

Номер компонента

Описание

Примечание

146

118667

4019RE0113A

Направляющая датчиков B R

147

101906

4019PE0103

Прокладка SG REFLECT

148

118661

4019RE0109A

Направляющая ролика D R

149

095533

4019SH0104

Вал ролика C

150

118915

0666RE0126B

Призматическая направляющая

151

055413

Соединительное уплотнение 2.6X6

152

005332

3X5 Винт с плоской головкой CM

153

046976

3X8 Винт с шайбой FE CM

154

099953

Ползунок ц3 x 6 x 0.2

155

118748

3210-05-15B

Соединительный шнур 117 В перем.

Только в DBV-302

тока

156

115147

BU-3270-L

Втулка шнура

Только в DBV-302

6-6

Руководство по техническому обслуживанию купюроприемника DBV-30X

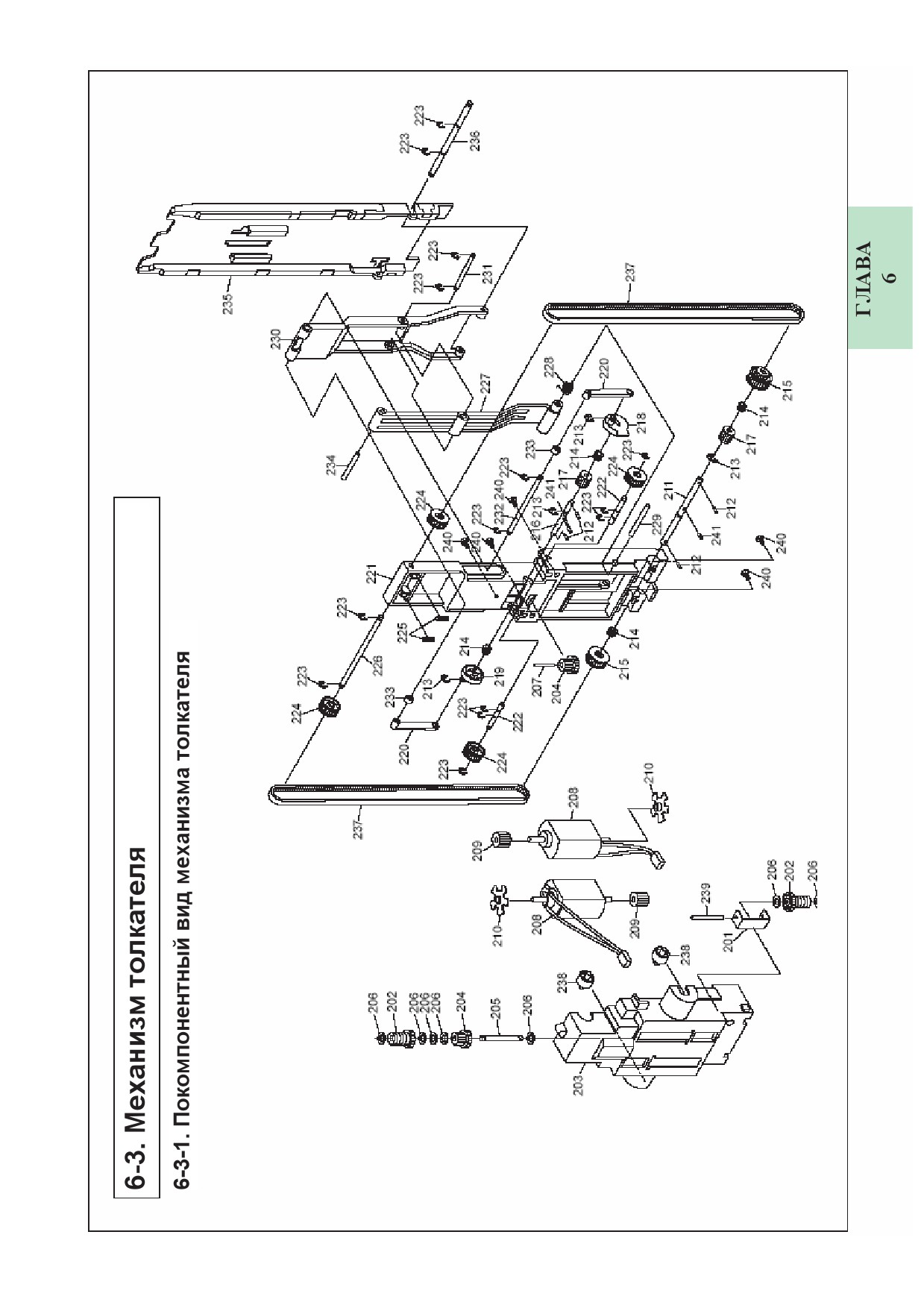

6-3-2. Перечень компонентов механизма толкателя

№

EDP №

Номер компонента

Описание

Примечание

201

107944

4019PT0201A

Направляющая двигателя C

202

103044

4040GE0202A

Шнек

203

118670

4019RE0201A

Направляющая двигателя A R

204

118643

4019GE0202A

Зубчатое колесо E R

205

095542

4019SH0209

Вал зубчатого колеса A

206

107847

Шайба 2.1X6.5X0.2

207

095544

4019SH0211

Вал зубчатого колеса C

208

095382

182331-218-G-3

Двигатель постоянного тока

209

118676

4019GE0201A

Зубчатое колесо D R

210

118712

4019RE0208A

Кодировщик R

211

095534

4019SH0201

Ведущий вал

212

095877

Волнистый пружинный штифт 1.2X6

213

003707

E-образное кольцо ц3 SUS

214

118677

4019RE0209A

Втулка R

215

118649

4019GE0205A

Зубчатое колесо F R

216

095536

4019SH0203

Вал штанги A

217

118685

4019GE0204A

Червячное колесо R

218

118674

4019RE0207A

Штанга толкателя DR R

219

118691

4019RE0210A

Штанга толкателя DL R

220

118673

4019RE0206B

Штанга толкателя C R

221

118707

4019RE0202B

Направляющая двигателя B R

222

095541

4019SH0208

Холостой вал B

223

003705

Е-образное кольцо ц2 SUS

224

118651

4019PU0201A

Шкив A R

225

061095

Пружина C-170 (1035)

226

095535

4019SH0202

Холостой вал A

227

118718

4019RE0205C

Штанга толкателя B R

228

109928

4019KS0201A

Пружина толкателя

229

095540

4019SH0207

Вал штанги E

230

118671

4019RE0204B

Штанга толкателя A R

231

095539

4019SH0206

Вал штанги D

232

095537

4019SH0204

Вал штанги B

233

095875

Распорка C-303

234

095878

Параллельный штифт 3X15

235

118706

4019RE0203C

Нажимная пластинка R

236

095538

4019SH0205

Вал штанги C

237

095882

Зубчатій ремень 169MXL W4.0

238

118727

4019RO0201A

Ролик C

239

095543

4019SH0210

Вал зубчатого колеса B

240

055413

Соединительное уплотнение 2.6X6

241

095877

Параллельный штифт 1.2x6

6-8

Руководство по техническому обслуживанию купюроприемника DBV-30X

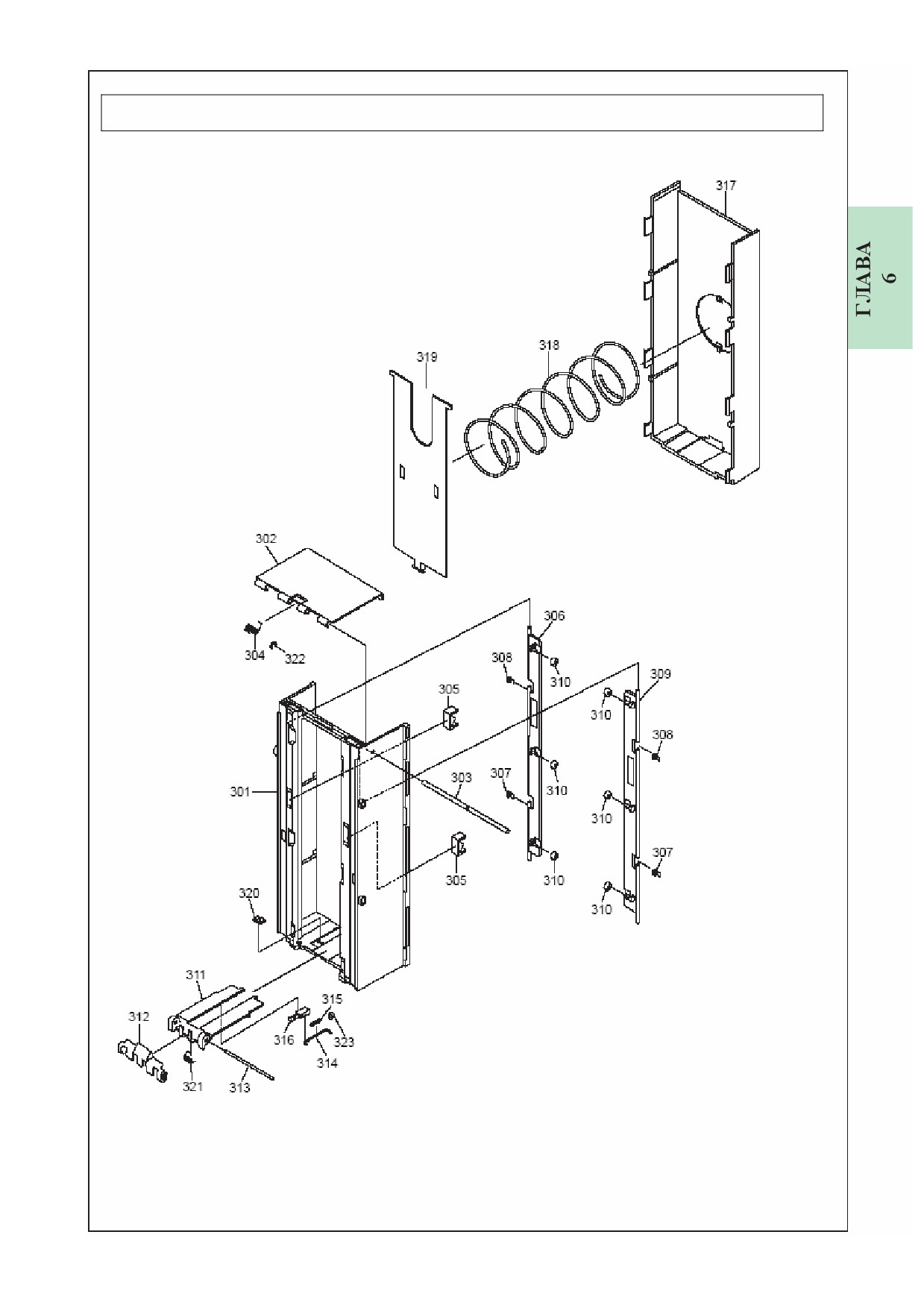

6-4-2. Перечень компонентов кэшбокса на 200 купюр

№

EDP №

Номер компонента

Описание

Примечание

301

118716

4019RE0301D

Рама кэшбокса A R

302

118678

4019RE0304A

Рама кэшбокса D R

303

095547

4019SH0302A

Рама кэшбокса SHAFT

304

115145

4019KS0304

Пружина кэшбокса D

305

118701

4019RE0311A

Направляющая датчика D R

306

118680

4019RE0306A

Направляющая BR L R

307

115143

4019KS0302A

Пружина кэшбокса B

308

115144

4019KS0303A

Пружина кэшбокса C

309

118681

4019RE0307A

Направляющая BR R R

310

118780

4019RO0301A

Ролик D R

311

118720

4019RE0303B

Рама кэшбокса C R

312

118715

4019RE0309B

Рычаг кэшбокса R

313

095533

4019SH0104

Вал ролика C

314

095546

4019SH0301

Вал FG

315

061095

Пружина C-170 (1035)

316

118683

4019RE0308A

Направляющая BF R

317

118703

4019RE0302B

Рама кэшбокса B R

318

107950

4019CS0301A

Пружина кэшбокса A

319

118705

4019RE0305C

Плита кэшбокса R

320

118713

4019RE0310B

Направляющая датчика BF R

321

102024

4019KS0305

Пружина рычага кэшбокса

322

003704

Е-образное кольцо ц1.5 SUS

323

104872

Плоская шайба 2x4x0.3

6-10

Руководство по техническому обслуживанию купюроприемника DBV-30X

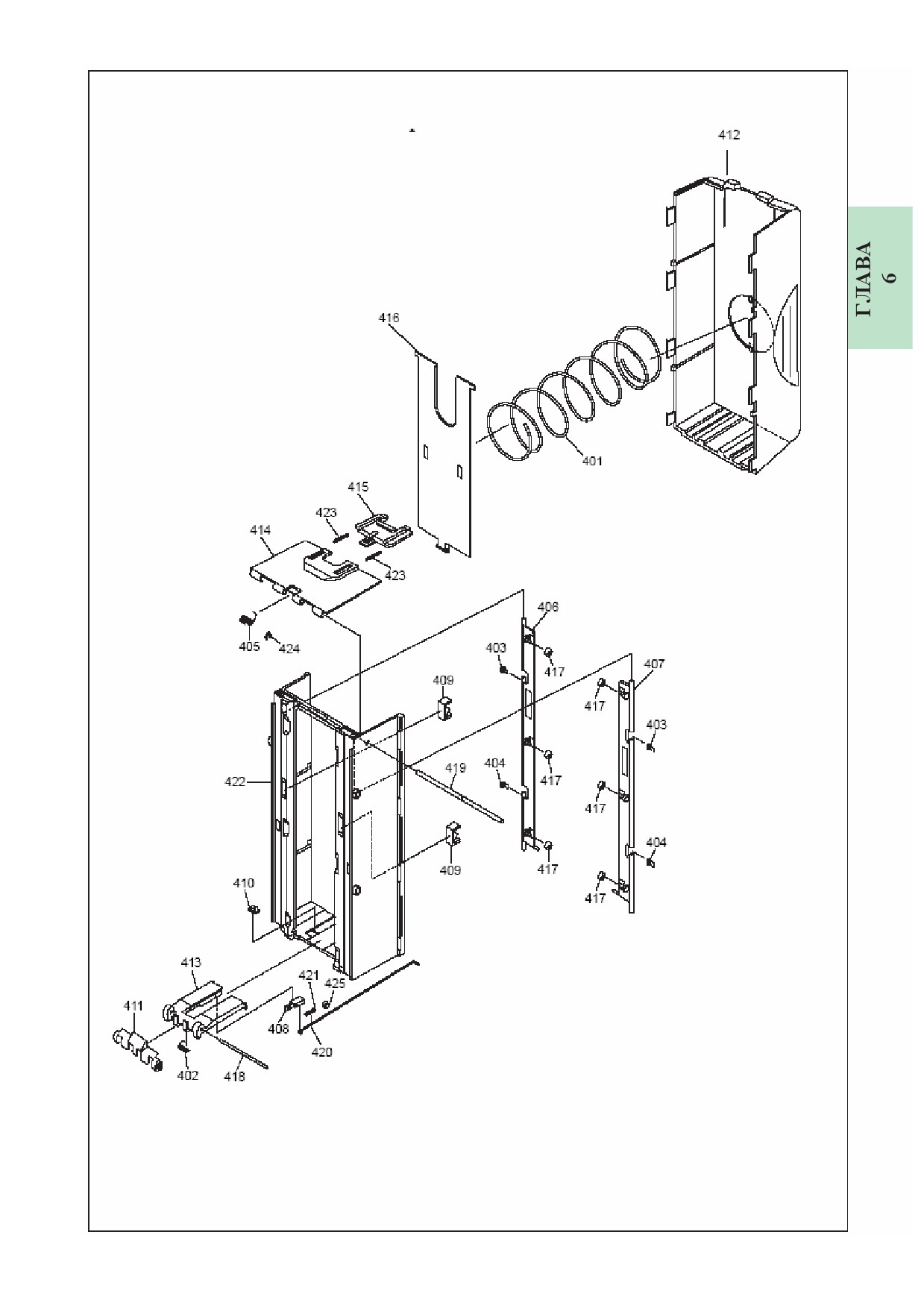

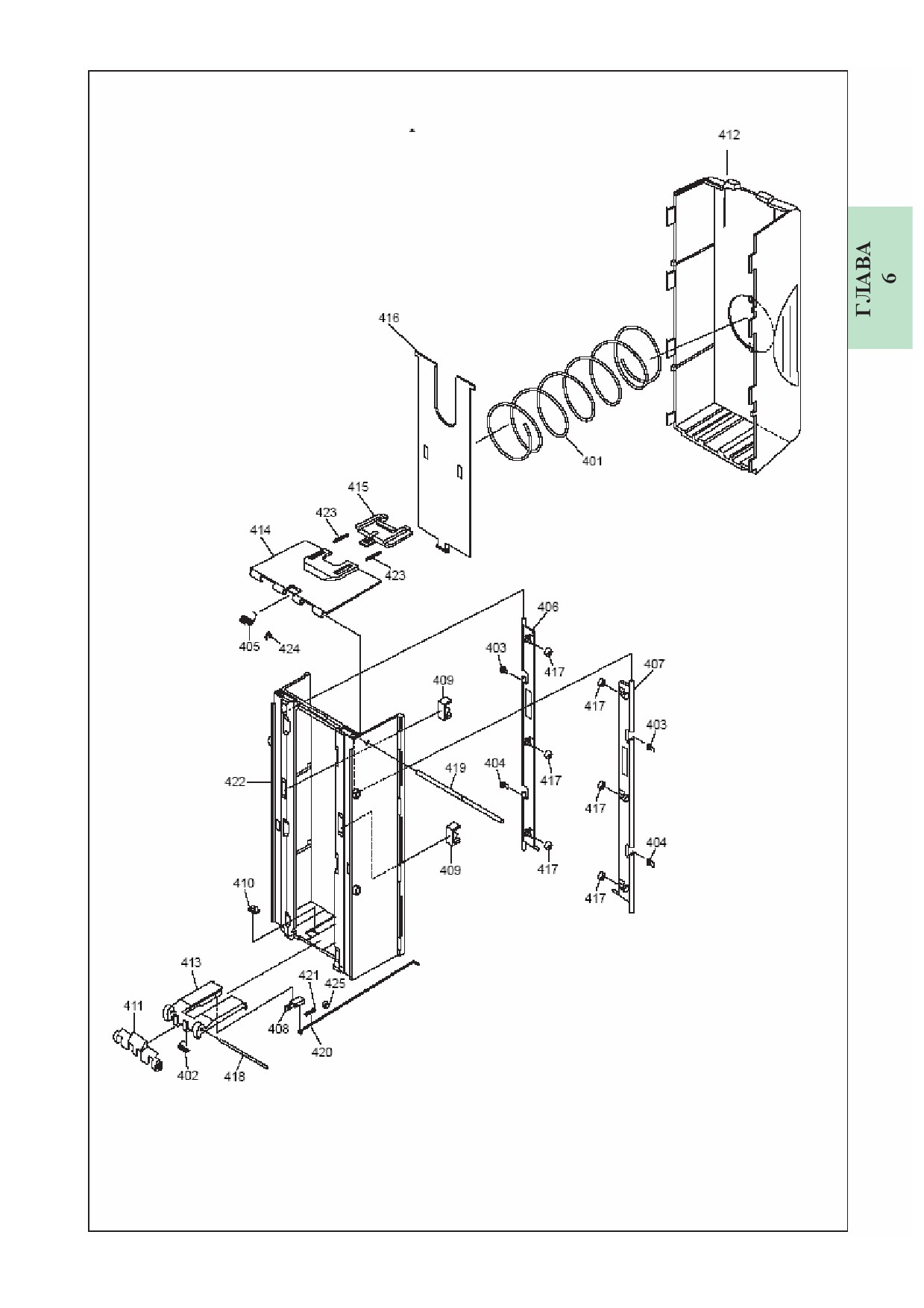

6-4-2. Перечень компонентов кэшбокса на 300 купюр

№

EDP №

Номер компонента

Описание

Примечание

401

107950

4019CS0301A

Пружина кэшбокса A

402

102024

4019KS0305

Пружина рычага кэшбокса

403

115143

4019KS0302A

Пружина кэшбокса B

404

115144

4019KS0303A

Пружина кэшбокса C

405

115145

4019KS0304

Пружина кэшбокса D

406

118680

4019RE0306A

Левая направляющая BR R

407

118681

4019RE0307A

Правая направляющая BR R

408

118683

4019RE0308A

Направляющая BF R

409

118701

4019RE0311A

Направляющая датчиков D R

410

118713

4019RE0310B

Направляющая датчиков BF R

411

118715

4019RE0309B

Рычаг кэшбокса R

412

118291

4019RE0312

Рама кэшбокса на 300 купюр B

413

118294

4048RE0102

Рама кэшбокса на 1000 купюр C

414

118294

4019RE0313A

Рама кэшбокса на 300 купюр D R

415

115008

4048RE0104

Дверной замок

416

118705

4019RE0305C

Плита кэшбокса R

417

118780

4019RO0301A

Ролик D R

418

095533

4019SH0104

Вал ролика C

419

095547

4019SH0302A

Вал рамы кэшбокса

420

117741

4019SH0303

Вал кэшбокса на 300 купюр FG

421

061095

C-170

Пружина (1035)

422

118716

4019RE0301D

Рама кэшбокса A R

423

095880

DC-097

Пружина (1035)

424

003704

E-образное кольцо ц1.5 SUS

425

104872

Плоская шайба 2X4.3X0.3

6-12

Руководство по техническому обслуживанию купюроприемника DBV-30X

6-4-2. Перечень компонентов кэшбокса на 300 купюр

№

EDP №

Номер компонента

Описание

Примечание

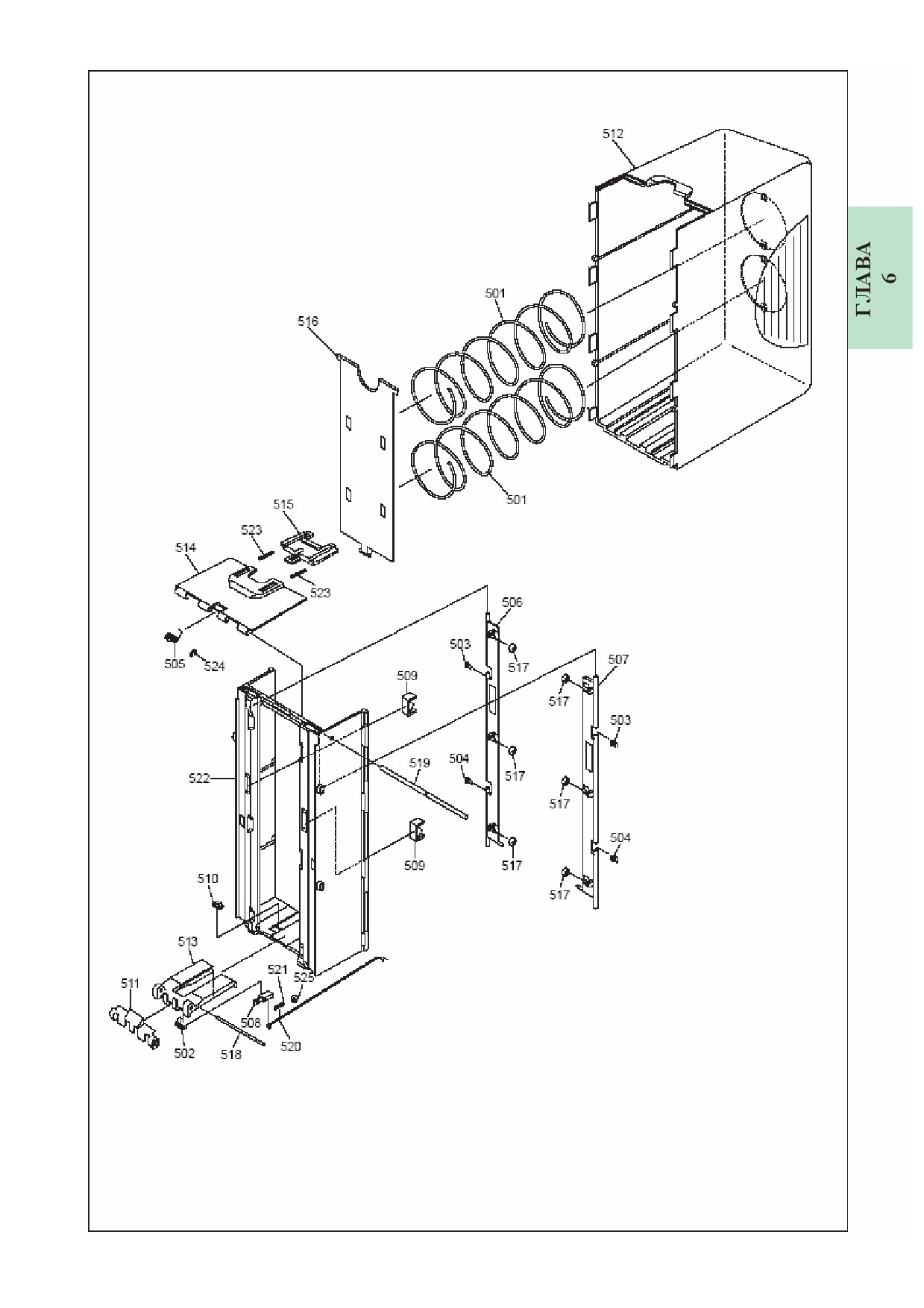

501

115059

4048CS0101

Пружина кэшбокса на 1000 купюр A

502

102024

4019KS0305

Пружина рычага кэшбокса

503

115143

4019KS0302A

Пружины кэшбокса B

504

115144

4019KS0303A

Пружины кэшбокса C

505

115145

4019KS0304

Пружины кэшбокса D

506

118680

4019RE0306A

Левая направляющая BR R

507

118681

4019RE0307A

Правая направляющая BR R

508

118683

4019RE0308A

Направляющая BF R

509

118701

4019RE0311A

Направляющая датчика D R

510

118713

4019RE0310B

Направляющая датчика BF R

511

118715

4019RE0309B

Рычаг кэшбокса R

512

115005

4048RE0101B

Рама кэшбокса на 1000 купюр B

513

115006

4048RE0102

Рама кэшбокса на 1000 купюр C

514

115007

4048RE0103A

Рама кэшбокса на 1000 купюр D

515

115008

4048RE0104

Дверной замок

516

115009

4048RE0105A

Плита коэшбокса на 1000 купюр

517

118780

4019RO0301A

Ролик D R

518

095533

4019SH0104

Вал ролика C

519

095547

4019SH0302A

Вал рамы кэшбокса

520

115141

4048SH0101

Вал кэшбокса на 1000 купюр FG

521

061095

C-170

Пружина

522

118716

4019RE0301D

Рама кэшбокса A R

523

095880

DC-097

Пружина

524

003704

Е-образное кольцо ц1.5 SUS

525

104872

Шайба 2 x 4.3 x 0.3

6-14

Руководство по техническому обслуживанию купюроприемника DBV-30X

6-7. Модуль блокировки

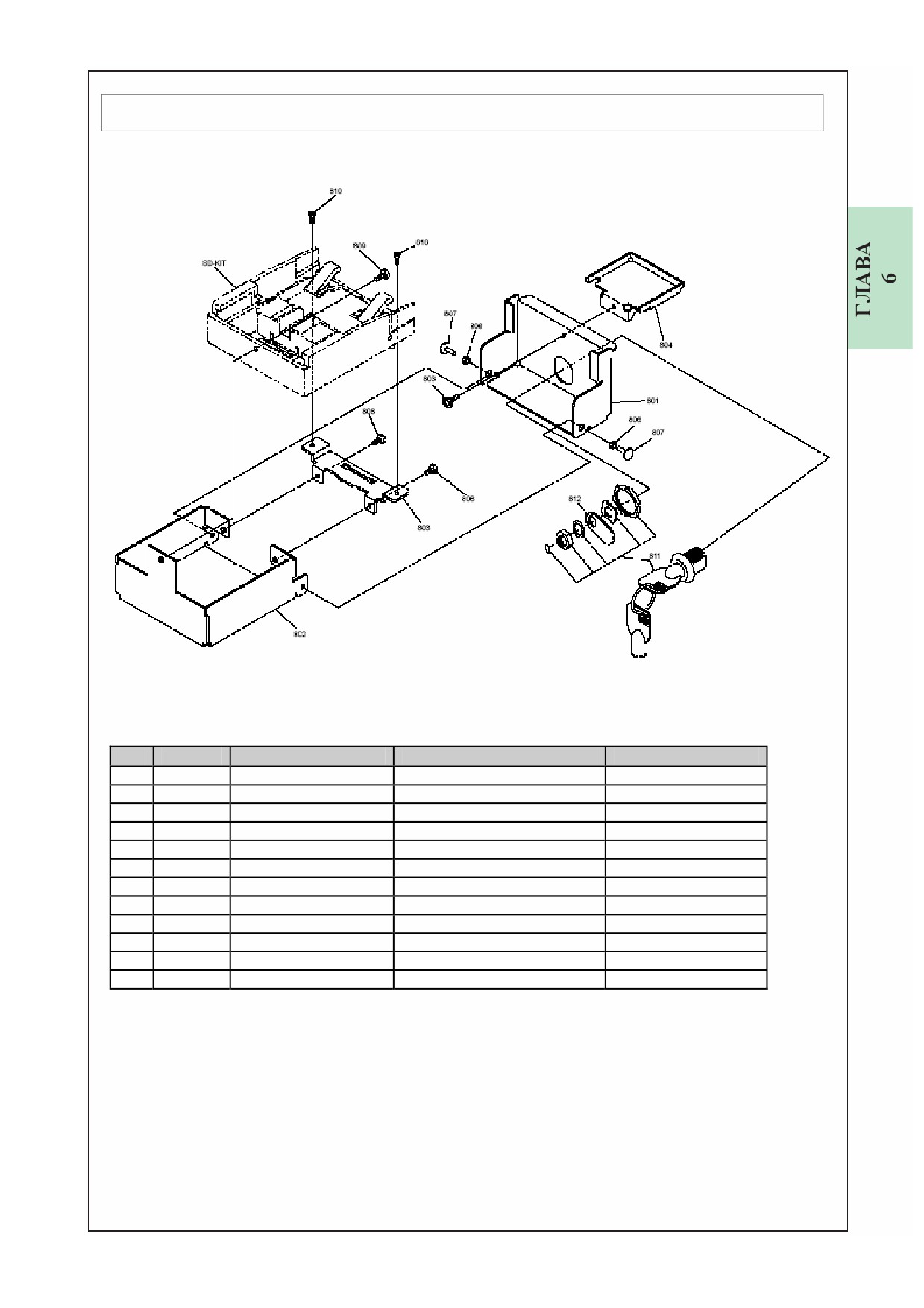

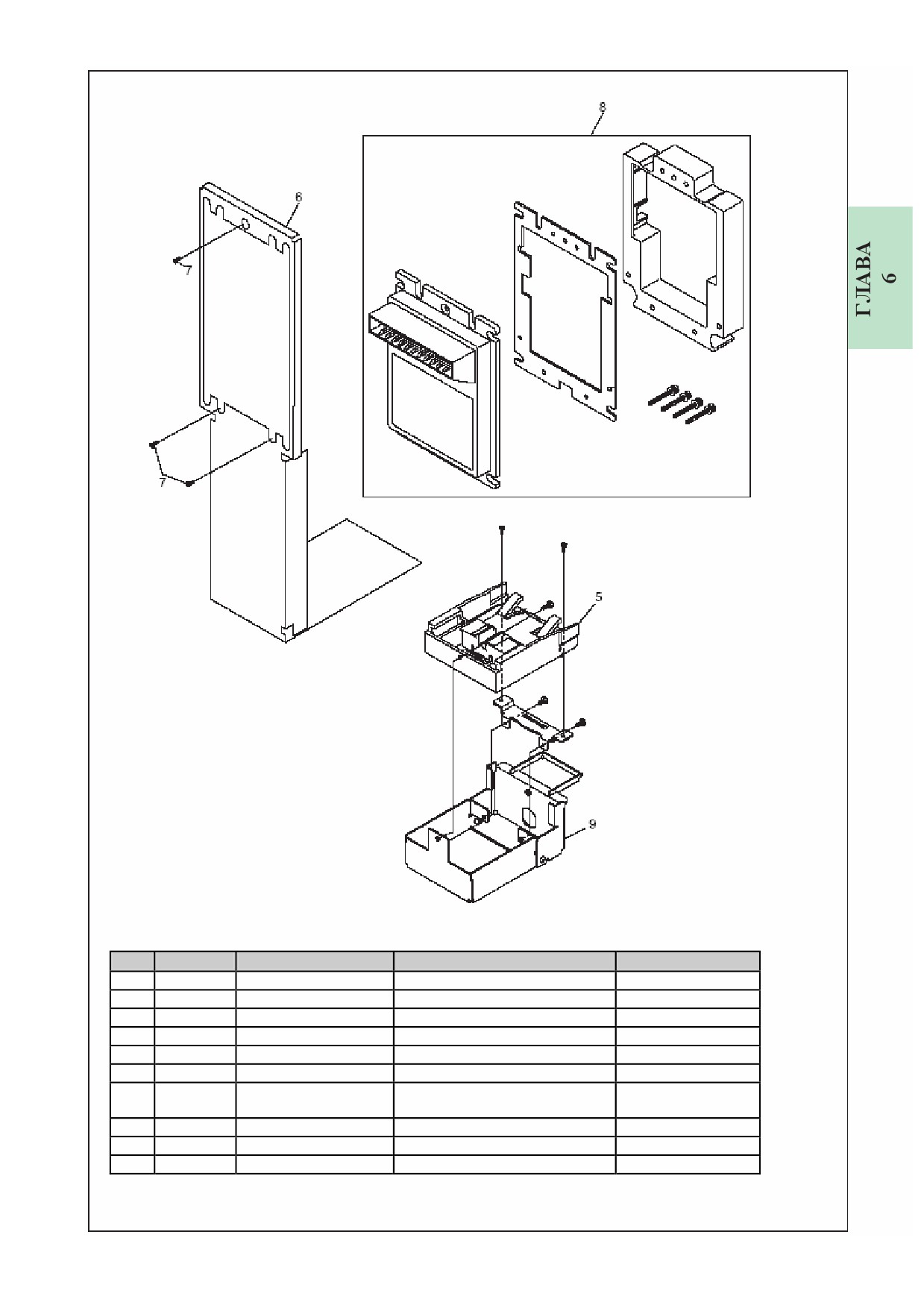

6-7-1. Покомпонентное изображение модуля блокировки

6-7-2. Перечень компонентов модуля блокировки

№

EDP №

Номер компонента

Описание

Примечание

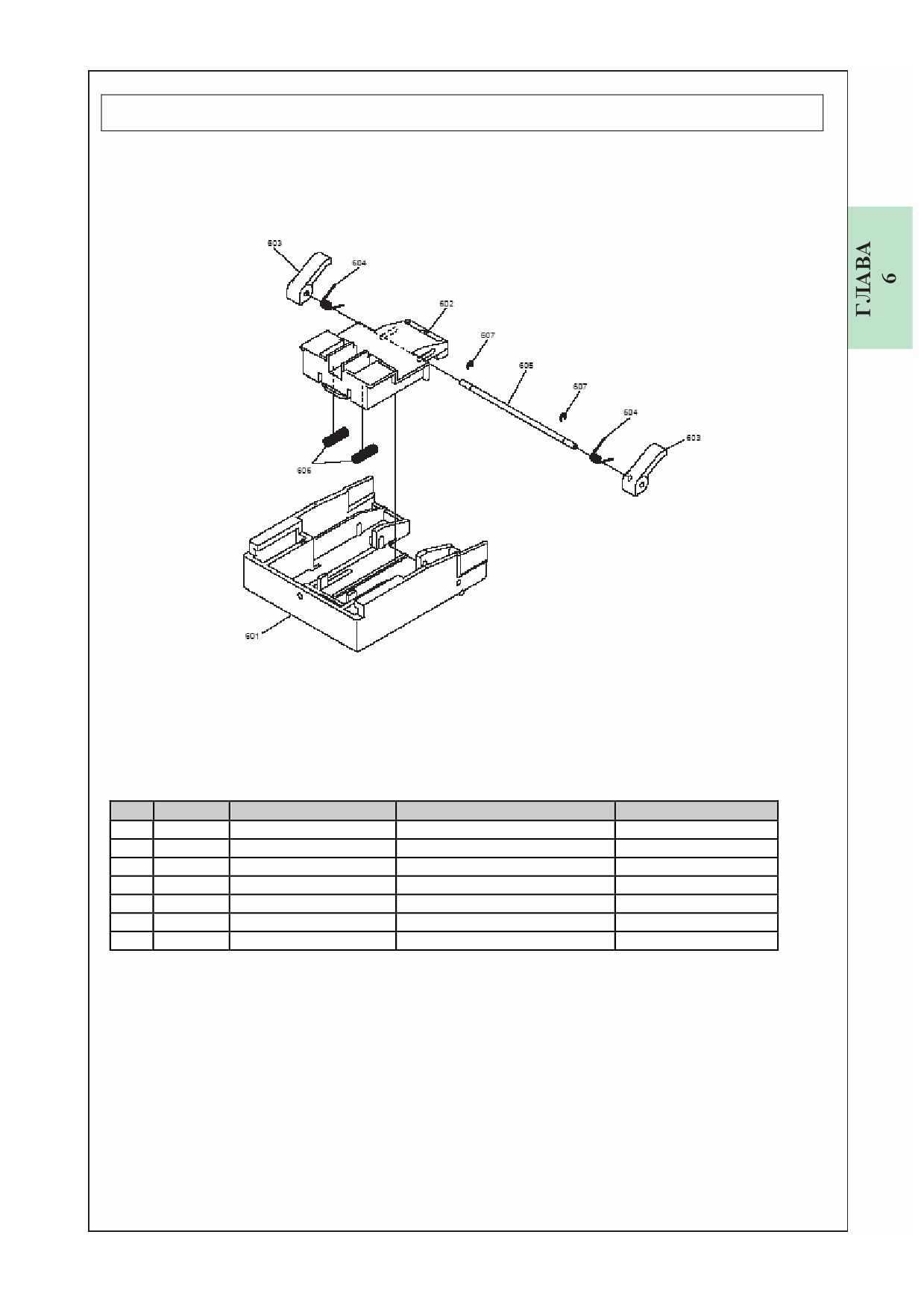

801

121398

4047PT0201

Рама блокировки A

802

121399

4047PT0202

Рама блокировки B

803

121400

4047PT0203

Рама блокировки C

804

121401

4047PT0204

Рама блокировки D

805

121402

4047PT0205

Плата блокировки

806

121403

4047CO0201

Кольцевая втулка рамы блокировки

807

040464

AD-42

Глухая заклепка экранного типа

808

003598

Винты с шайбами 2.6Ч6

809

049261

Винты с шайбами W 2.6Ч8

810

028607

Винтовальная доска M2.6Ч6

811

032057

C-88-1

Замок запирания монет

812

098530

0660RE0304B

TANG*R

6-17

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

7-1. Правила техники безопасности

- RC-10 - это опциональный блок возврата купюр для блока DBV-301-SU. При установке

блока RC-10 в купюроприемник DBV-301-SU, должен использоваться интерфейс ID-0D3

(интерфейс MDB), а подключение должно выполняться к монетообменнику JCM

(OPTIPAY CC). За более подробной информацией обращайтесь в компанию JCM.

- В случае неправильной установки блока RC-10 в купюроприемник DBV-301-SU будет

происходить заедание купюр.

- При установке блока возврата купюр RC-10 необходимо отключить питание

купюроприемника DBV-301-SU, в противном случае существует опасность выхода

оборудования из строя.

- Не разбирайте и не модифицируйте блок RC-10. Внутри находится сильно сжатая

пружина, представляющая большую опасность. Если вам понадобится разобрать блок

возврата, чтобы заменить детали, обратитесь в компанию JCM.

7 - 2

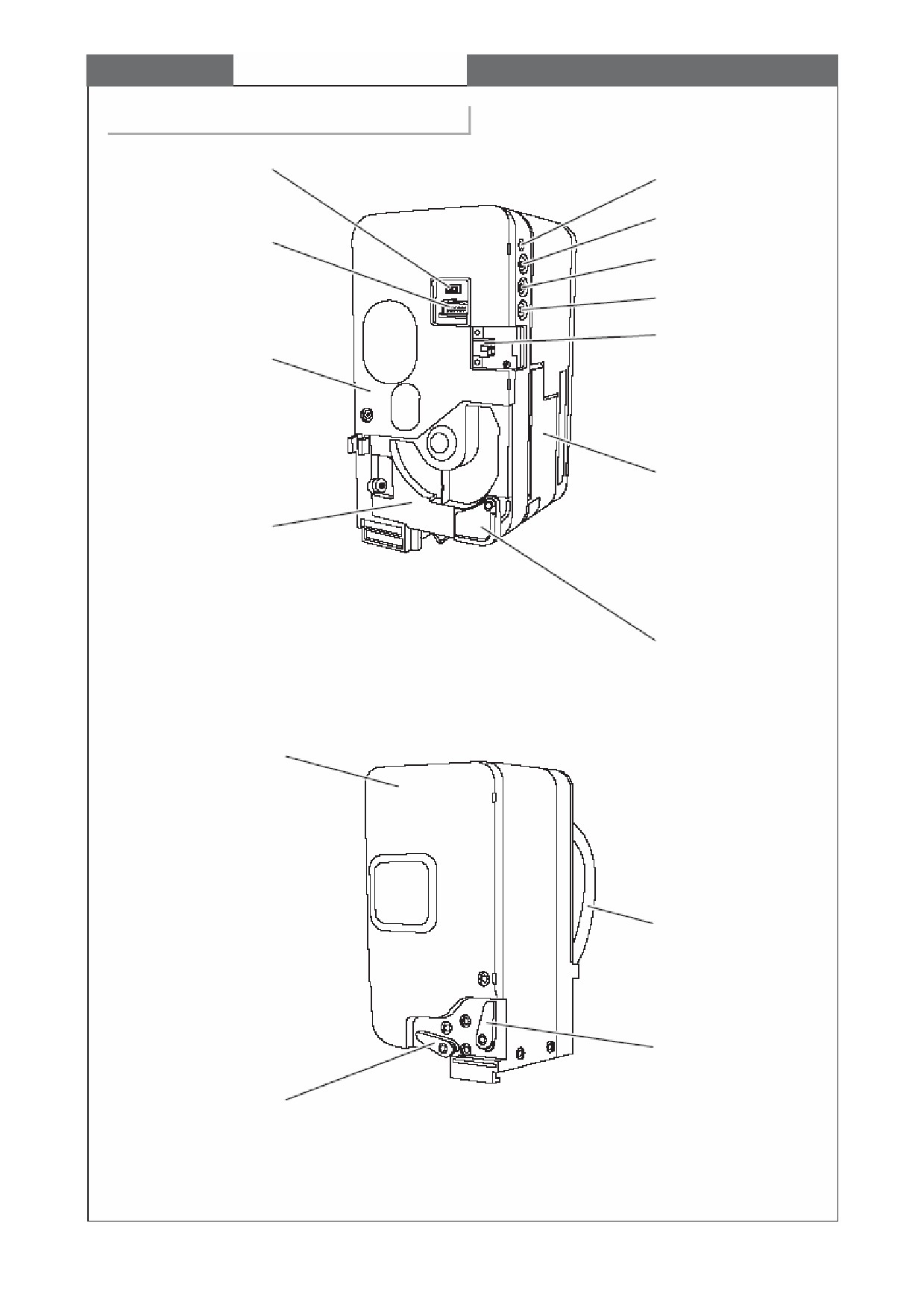

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

7-3. Характеристики

7-3-1. Технические характеристики

Купюры блока возврата *1

1 и 5 долларов США

Емкость блока возврата *2

10 купюр (максимум)

Approx. 4 Seconds (from the bill insertion to stacking completion) Approx. 4

Скорость обработки

Seconds(All processes from the bill dispensing beginning to completion)

Интерфейс

MDB Interface (Protocol:Coin Hopper)

Светодиодный индикатор

Светодиодный индикатор (зеленый)

*1 Следующие купюры не принимаются в качестве купюр для блока возврата.

- поврежденные купюры

- купюры с загнутыми уголками

- слишком мягкие купюры

- короткие купюры

*2 При следующих условиях может измениться максимальное количество возвращаемых купюр.

- рабочая температура ниже -5 ºC.

- рабочая относительная влажность ниже 30%.

- когда происходит повторная попытка в зависимости от состояния купюр в момент укладки.

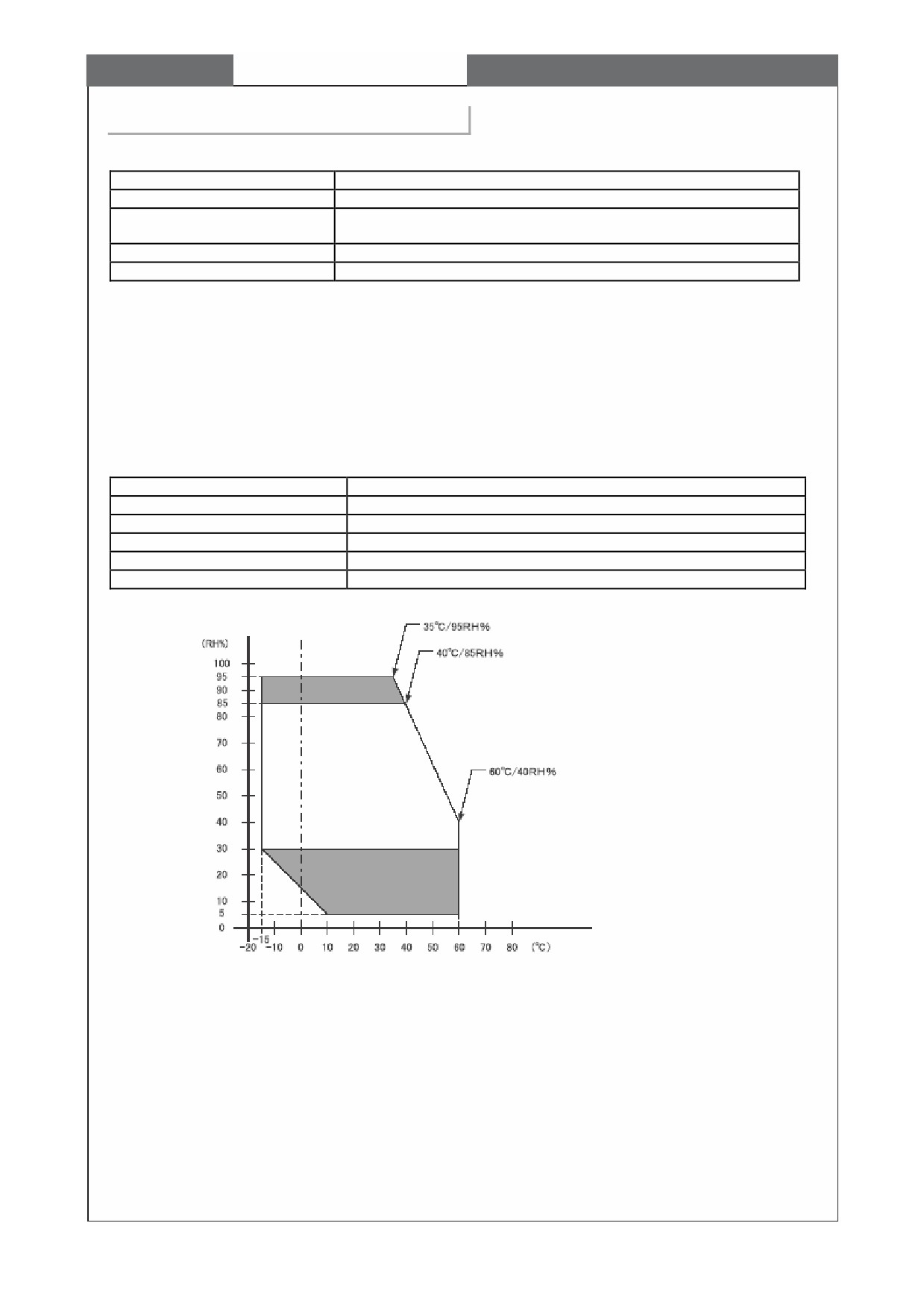

1-6-2. Параметры окружающей среды

Рабочая температура *1

от - 15 ºС до +60ºС

Температура хранения

от - 20 ºС до +60ºС

Рабочая влажность *1

15% - 95% относительная влажность (без конденсации)

Температура хранения

15% - 95% относительная влажность (без конденсации)

Воздействие света

Избегайте прямых солнечных лучей

Установка

Внутри и снаружи помещений (не подвергать воздействию ветра и осадков)

*1 Обеспечьте соблюдение показанных на графике температурных и влажностных условий

Дополнительный диапазон

Диапазон рабочих

температур и

влажности

Дополнительный диапазон

7 - 4

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

7-4. Разъемы и назначение

выводов

Монтажная колодка (двухрядная) : 5569-04A1(US MOLEX)

Рекомендуемый корпус: 5557-04F (US MOLEX)

Выводы: 5556TL (US MOLEX)

Рекомендуемый провод: провод UL1007AWG#22 to 24

№

Название

I/O

Функция

вывода

Не подключен

Сигнальная земля

TXD

OUT

Линия выходного сигнала с блока возврата на

контроллер

RXD

Линия входного сигнала с блока возврата на

контроллер

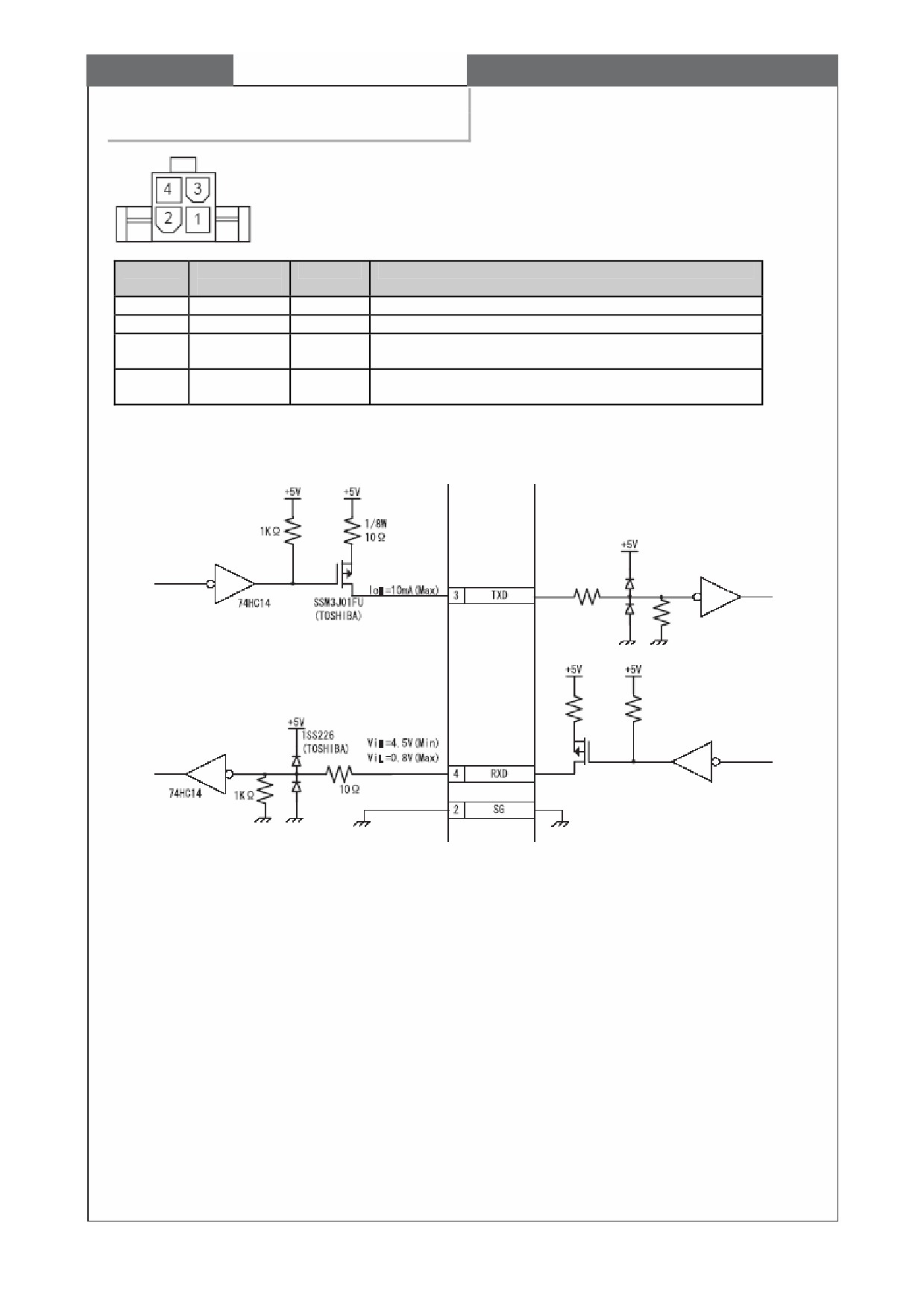

¡ Входная/выходная цепь блока возврата

Блок возврата

Контроллер

7 - 6

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

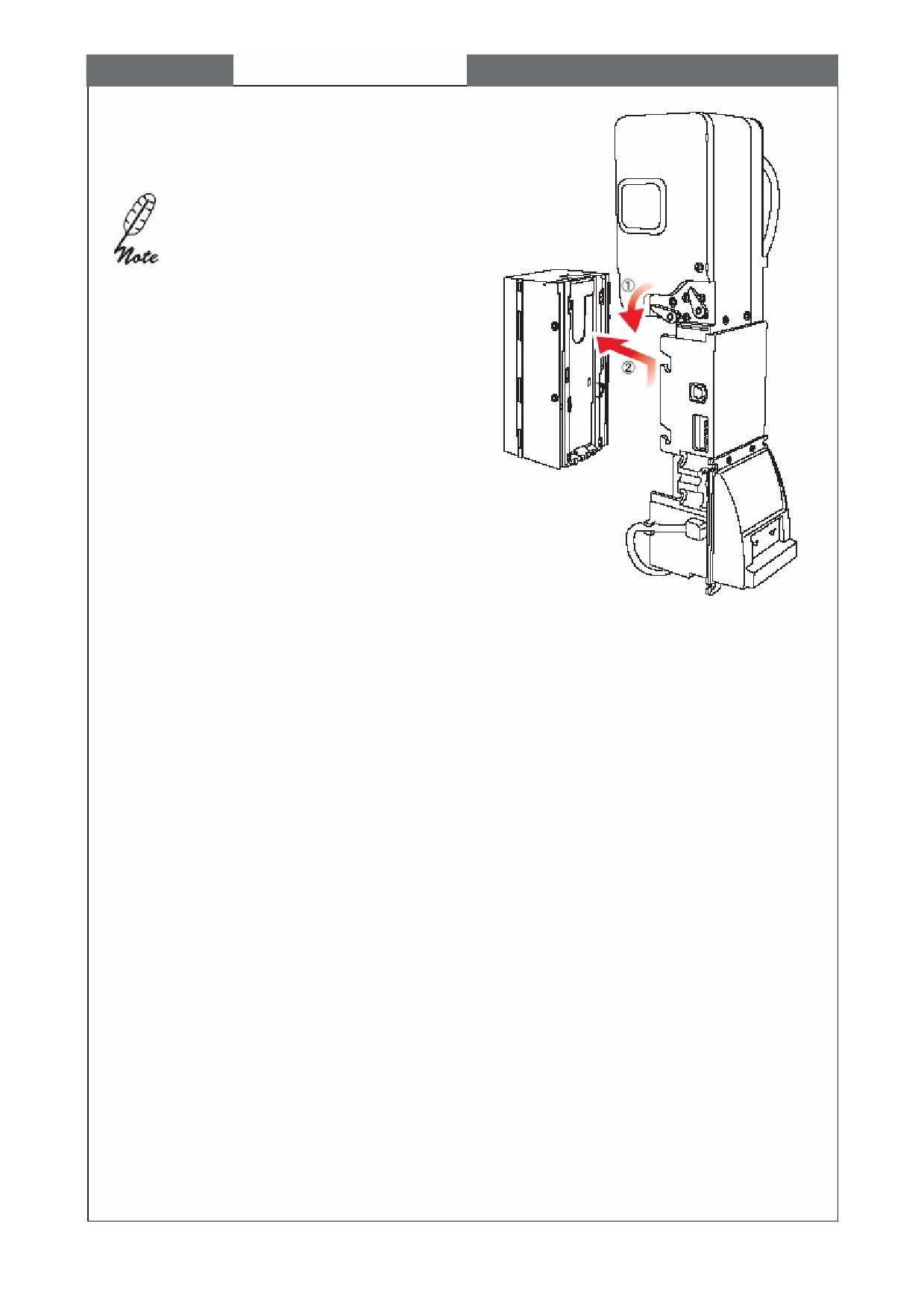

7-6. Установка и эксплуатация

7-6-1. Установка/снятие блока RC-10

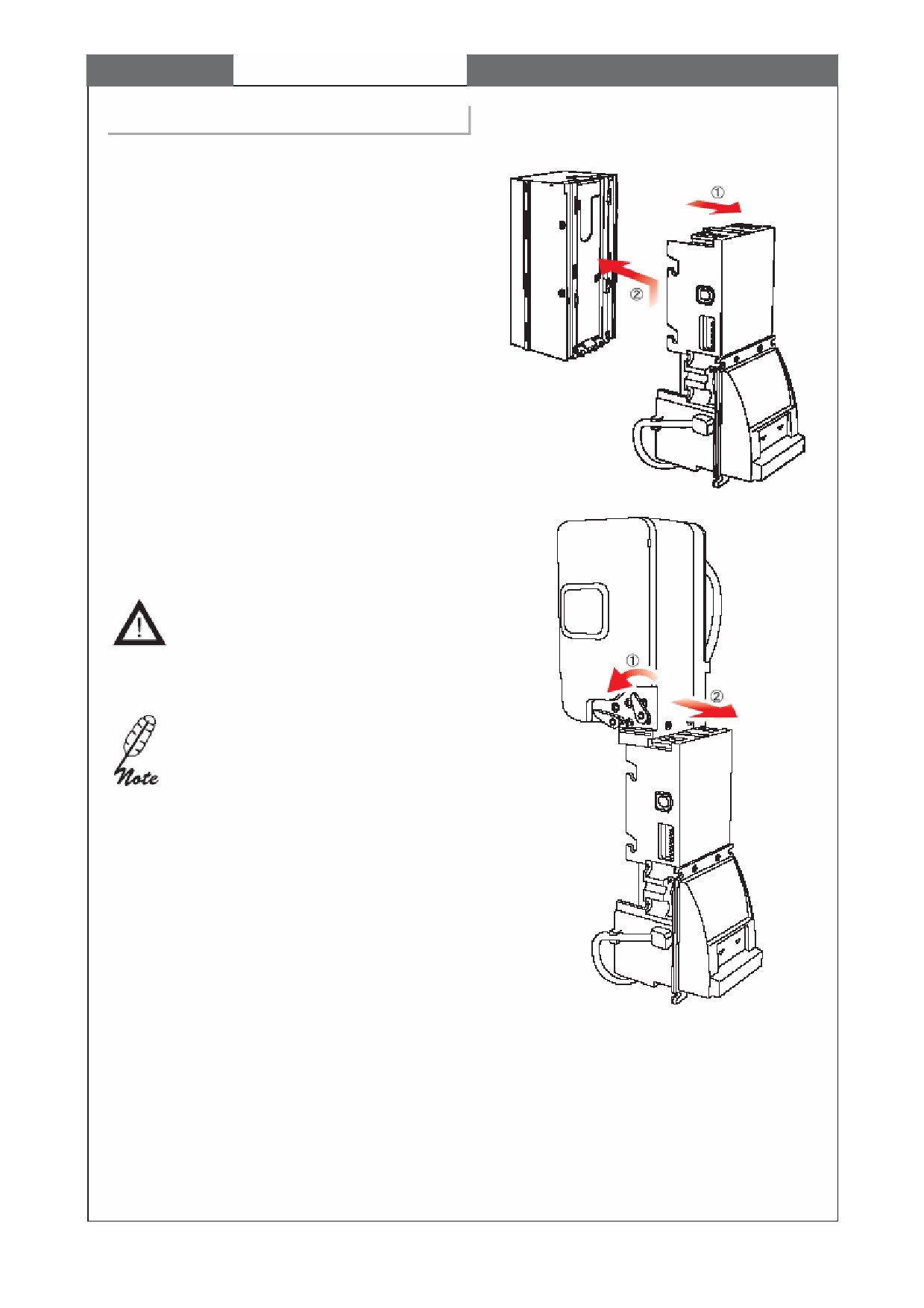

1) Потяните расцепляющий рычаг кэшбокса

купюроприемника DBV-301-SU в направлении

стрелки (1) и снимите кэшбокс в направлении

стрелки (2).

2) Потяните рычаг установки RC-10 в направлении

стрелки (1) и потяните блок RC-10 в направлении

стрелки (2) до защелкивания.

- Правильно установите блок RC-10 в

купюроприемник DBV-301, в

противном случае при выдаче

произойдет заедание купюры.

- Для снятия блока RC-10 потяните

рычаг установки RC-10 в

направлении стрелки (1) и вытяните

блок RC-10 в обратном направлении

стрелки (2).

7 - 8

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

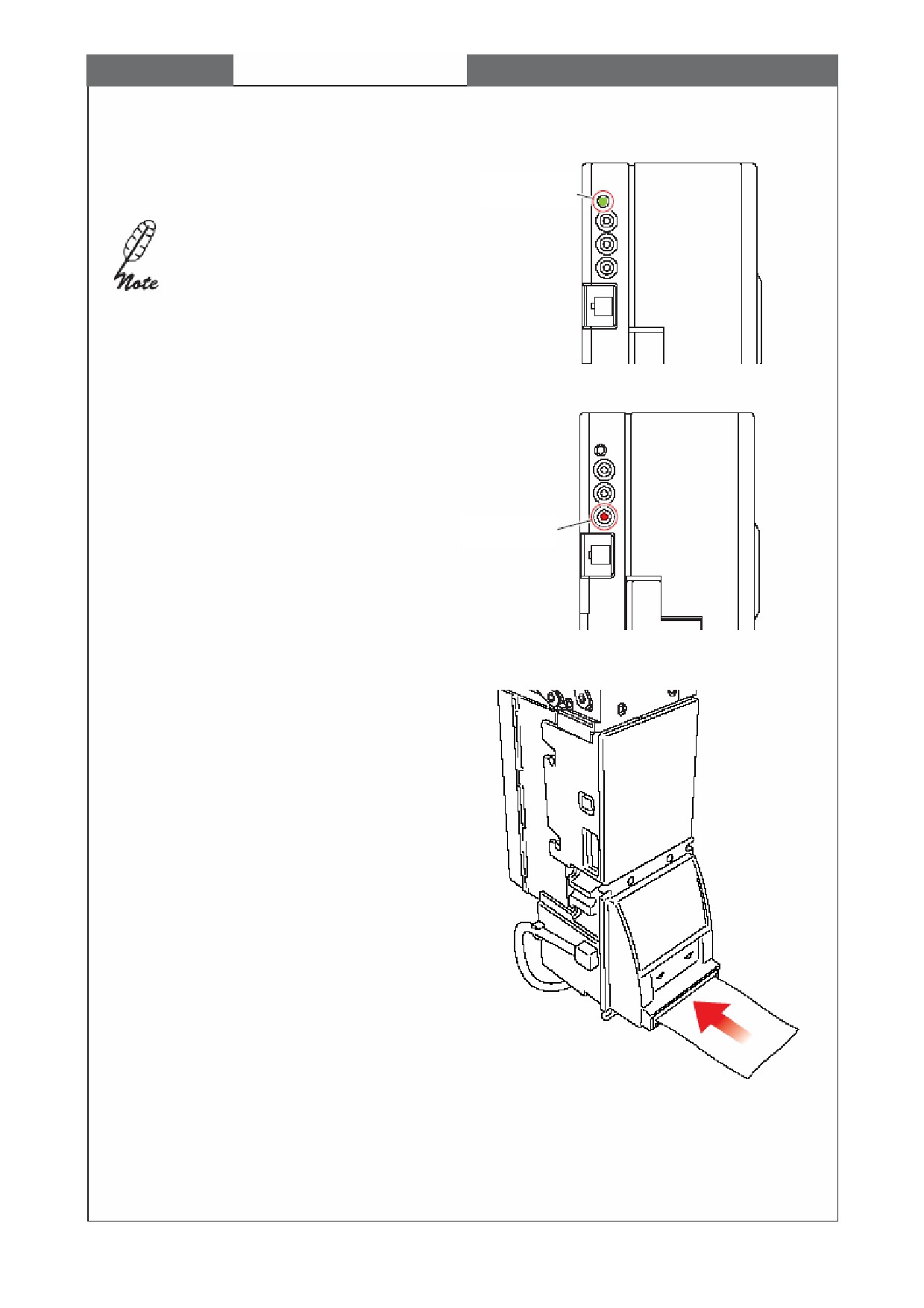

7-6-3. Автозагрузка купюр

При автозагрузке купюры в блок RC-10 следуйте

приведенным ниже инструкциям.

1) Проверьте свечение светодиодного индикатора

Светодиодный

блока RC-10.

индикатор

- Когда мигает светодиодный

индикатор, это значит, что в блоке RC-

10 произошел сбой. После устранения

ошибки вставьте купюру. Описание

ошибки см. в разделе 7-7-1.

Диагностические коды светодиода.

2) Нажмите кнопку автозагрузки и проверьте, чтобы

мигал светодиод (режим автозагрузки).

Кнопка

автозагрузки

3) Вставьте купюру в щель для вставки купюр

купюроприемника DBV-301-SU и автоматически

загрузите купюру в блок RC- 10.

7 - 10

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

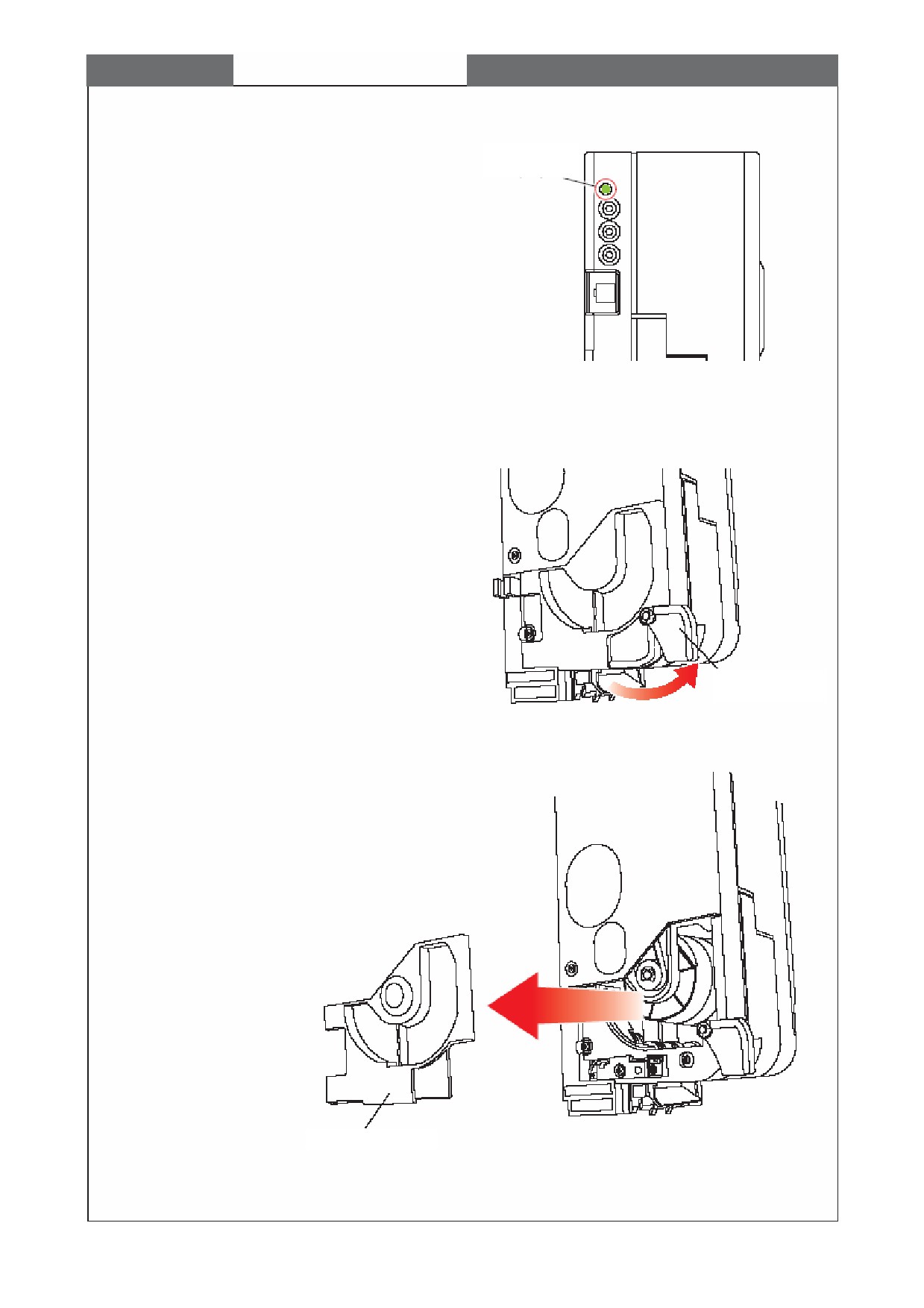

7-6-4. Укладка купюр

При укладке купюры из блока RC-10 в кэшбокс

купюроприемника DBV-301- SU следуйте

приведенным ниже инструкциям.

Светодиодный

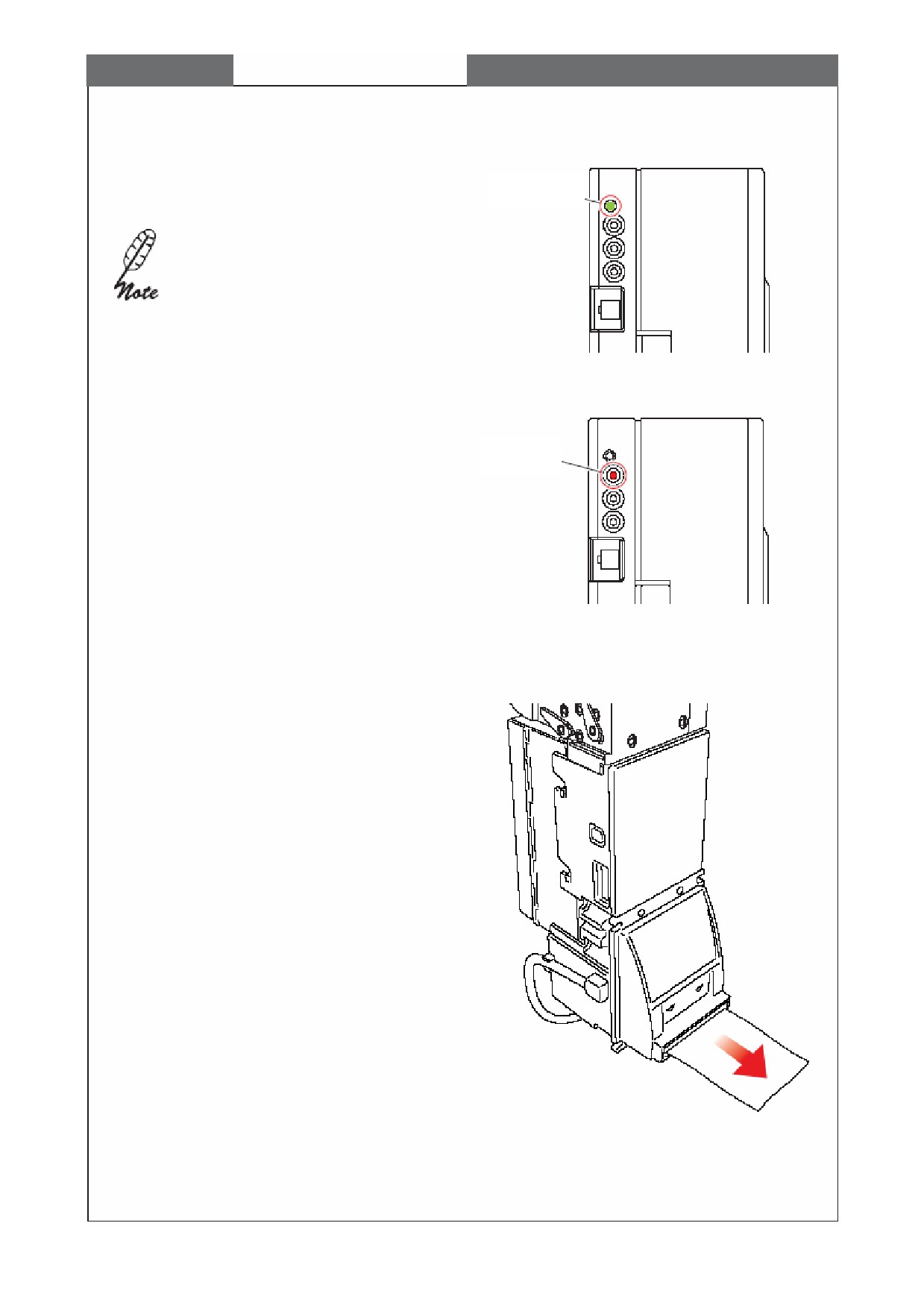

1) Проверьте свечение светодиодного индикатора

индикатор

блока RC-10.

- Когда мигает светодиодный

индикатор, это значит, что в блоке RC-

10 произошел сбой. После устранения

ошибки проведите автозагрузки

купюры. Описание ошибки см. в

разделе 7-7-1. Диагностические коды

светодиода.

2) Нажмите на кнопку укладки. При однократном

нажатии на кнопку происходит перенос в кэшбокс

одной купюры из блока RC-10.

Кнопка

укладки

7 - 11

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

7-6-5. Выдача купюры

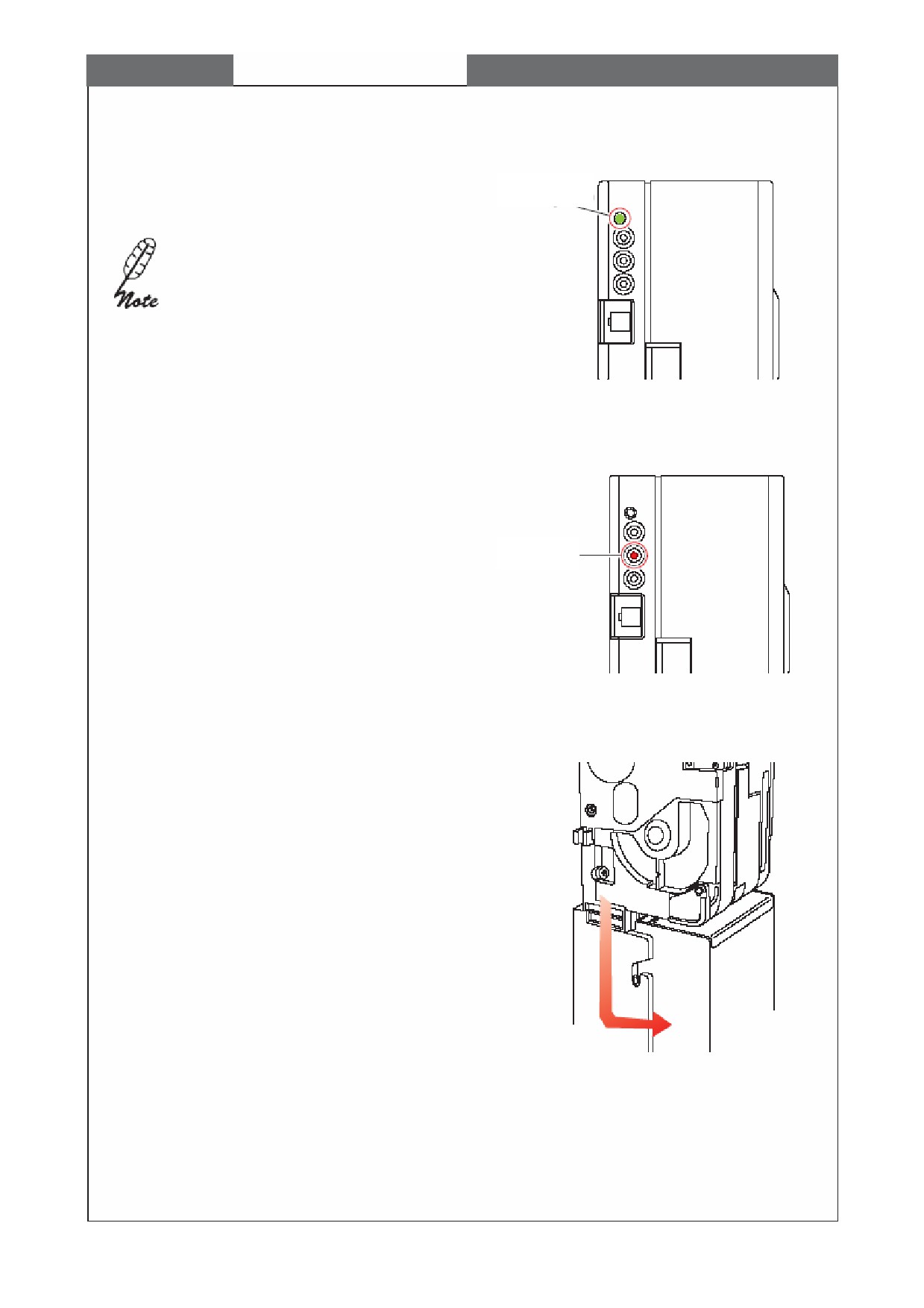

При принудительной выдаче купюры с блока RC-10

следуйте приведенным ниже инструкциям.

Светодиодный

1) Проверьте свечение светодиодного индикатора

индикатор

блока RC-10.

- Когда мигает светодиодный

индикатор, это значит, что в блоке RC-

10 произошел сбой. После устранения

ошибки проведите автозагрузки

купюры. Описание ошибки см. в

разделе 7-7-1. Диагностические коды

светодиода.

2) Нажмите кнопку выдачи. При однократном

Кнопка

нажатии кнопки происходит выдача купюры из

выдачи

блока RC-10 из щели вставки купюры.

7 - 12

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

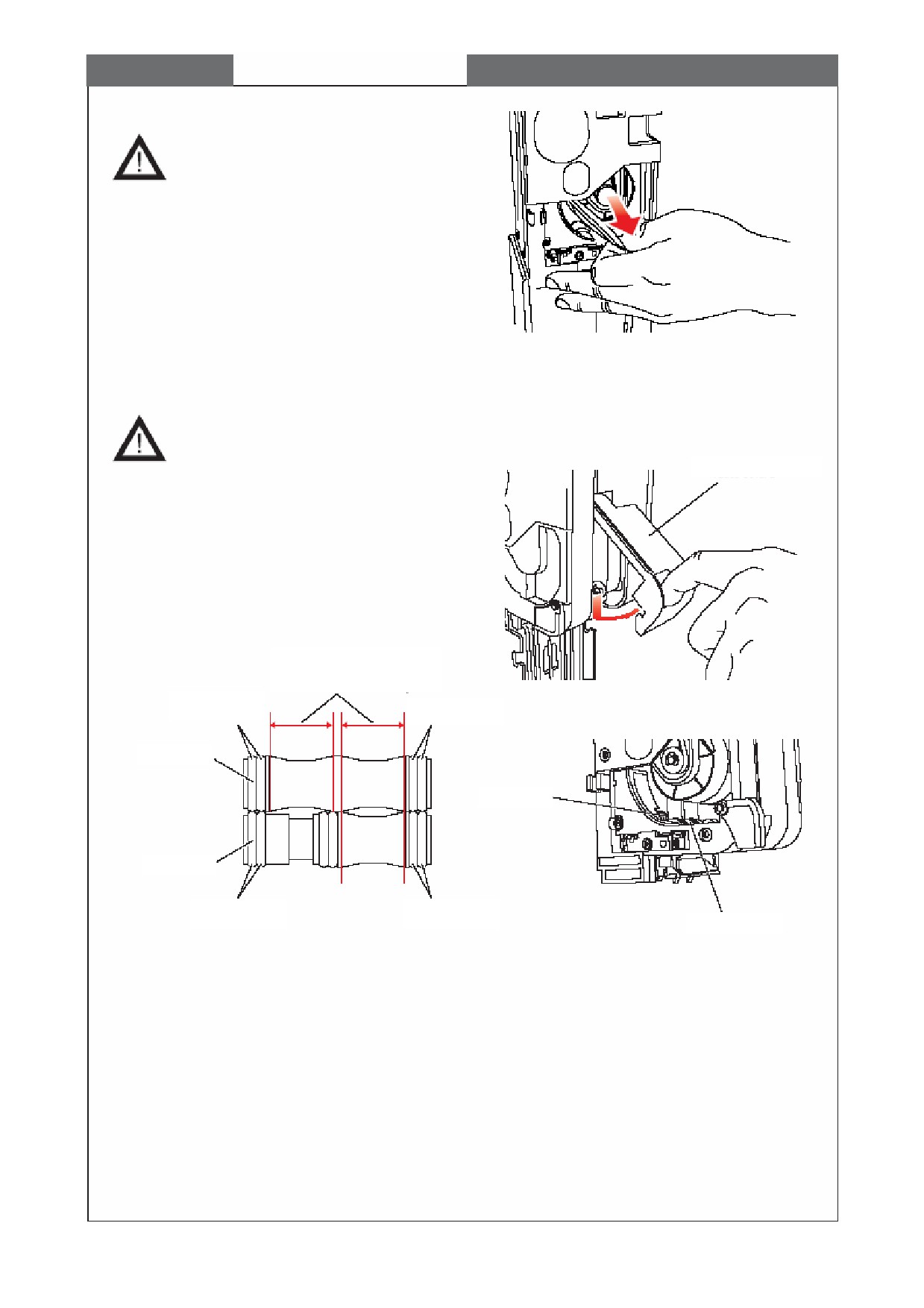

3) Выньте заевшую купюру в направлении стрелки.

- Не потяните ремень вместе с купюрой.

4) Снимите кэшбокс. Потяните вверх R крышку

основы D в направлении стрелки и проверьте, чтобы

ремни находились в выемке между роликом А и В

(ремень на кольцевых уплотнениях).

- Если ремень не будет находиться в

R крышка основы D

промежутке между роликом А и В, во

время выдачи снова произойдет

заедание купюры. Положение ремней

см. на показанном ниже рисунке.

Выемки в ролике (ремни

должны находиться в выемке

между роликом А и В)

Кольцевое

уплотнение

Ролик А

Ролик В

Кольцевое

уплотнение

Ролик В

7 - 14

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

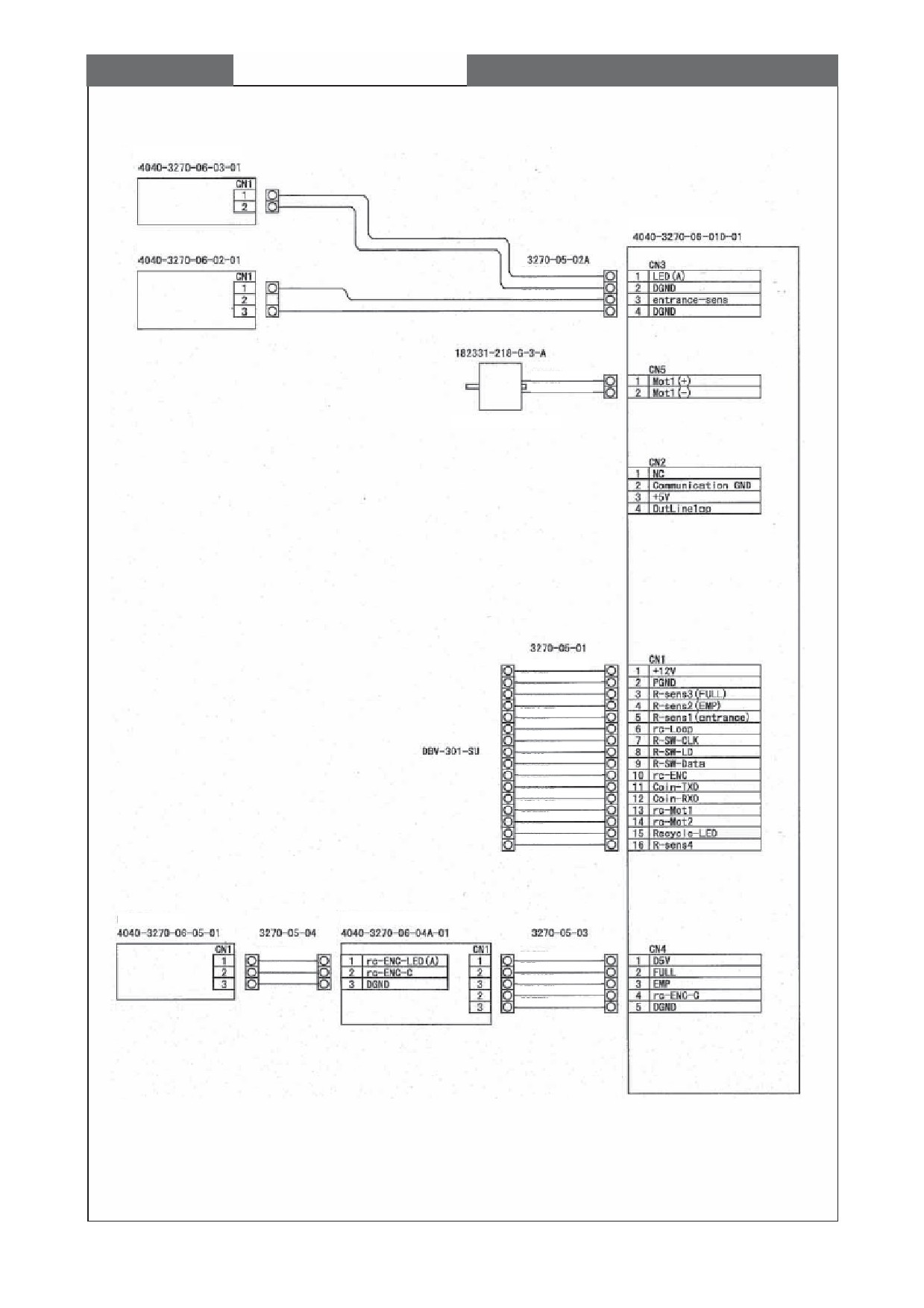

7-7. Диагностические коды и схема

соединений

7-7-1. Диагностические коды светодиода

1) Когда мигает светодиодный индикатор, это значит, что в блоке RC-10 произошел сбой. Устраните

ошибку, пользуясь следующей таблицей.

Светодиодный

Код * 1

Описание

индикатор

Постоянное

Нормальное рабочее состояние

свечение

Начальная обработка и ошибка приемника

Предупреждение

Блок возврата полон

ABN

Заедание в блоке возврата (начальная обработка)

ABN

Заедание в блоке возврата (выдача)

ABN

Заедание в блоке возврата (укладка)

ABN

Ошибка скорости двигателя блока возврата

ABN

Ошибка блокировки двигателя блока возврата

ABN

Ошибка датчика блока возврата (вход)

ABN

Ошибка датчика блока возврата (пуст)

ABN

Ошибка датчика блока возврата (полон)

Зарезервирован

ABN

Ошибка скорости двигателя подачи DBV-301-SU

ABN

Ошибка блока

ABN

Ошибка связи

*1 Предупреждение: операция укладки невозможна.

ABN : Операции взятия и выдачи невозможны.

7 - 15

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

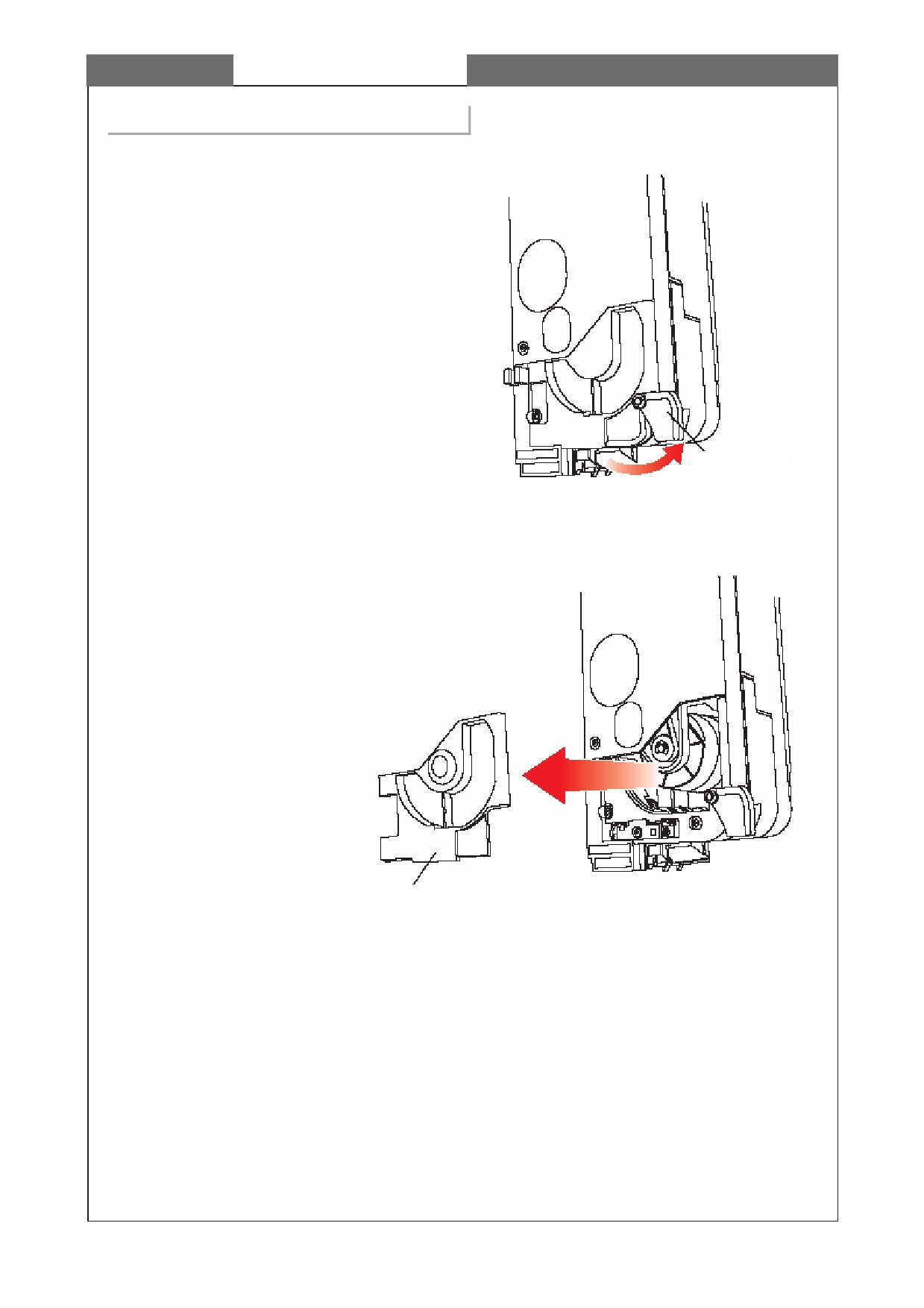

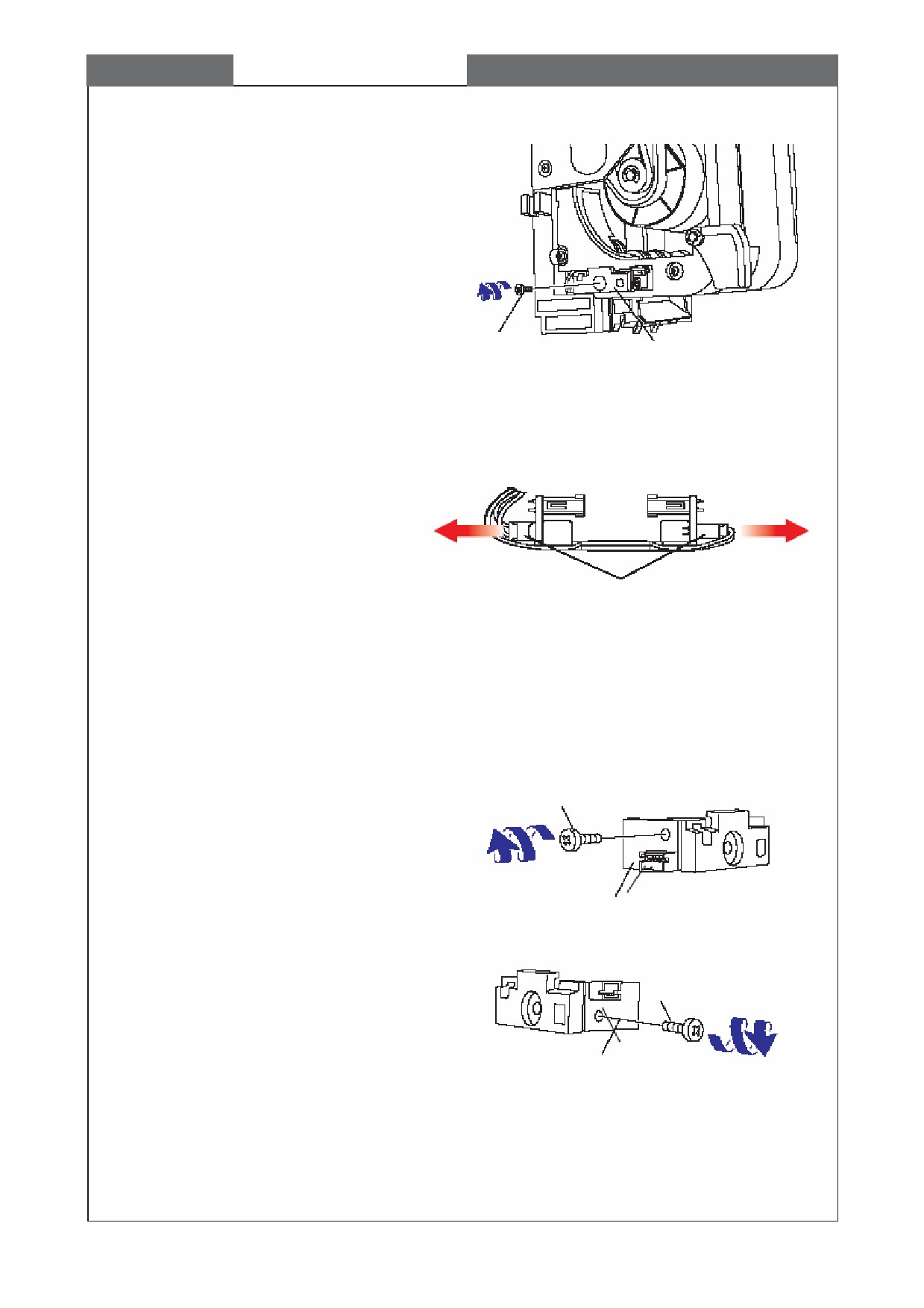

7-8-4. Замена платы двигателя и узла

двигателя

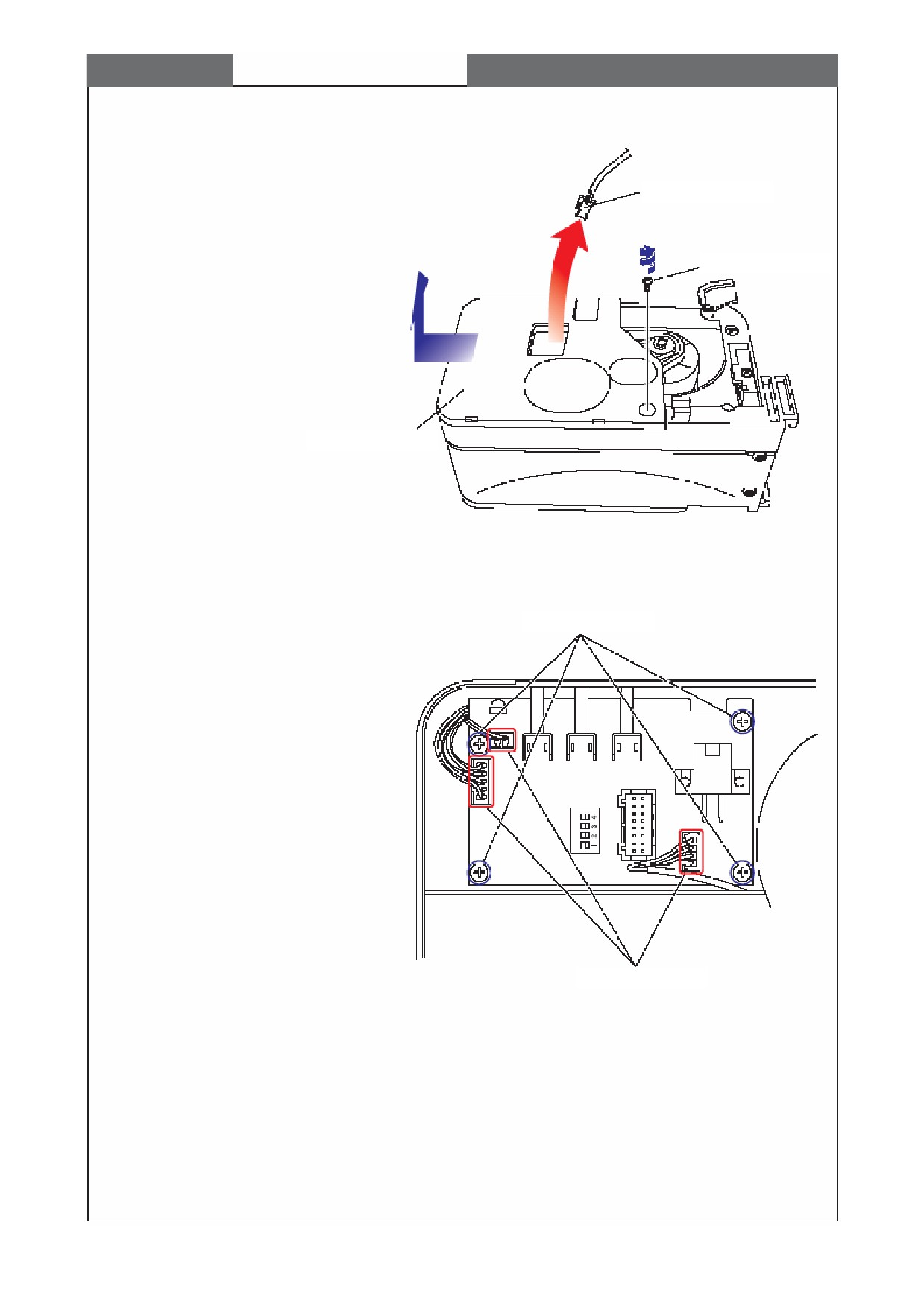

1) Выкрутите крепежный винт (M2.6 x 6),

удерживающий R крышку основы B.

Крепежный винт

2) Снимите R крышку основы в направлении

стрелки.

R крышка основы B

3) Отсоедините два штекера на плате FULL-EM.

4) Выкрутите два крепежных винта (M2.6 x 6) и

снимите плату FULL-EM.

Крепежные винты

Разъемы

Плата RULL-EMP

Узел

двигателя

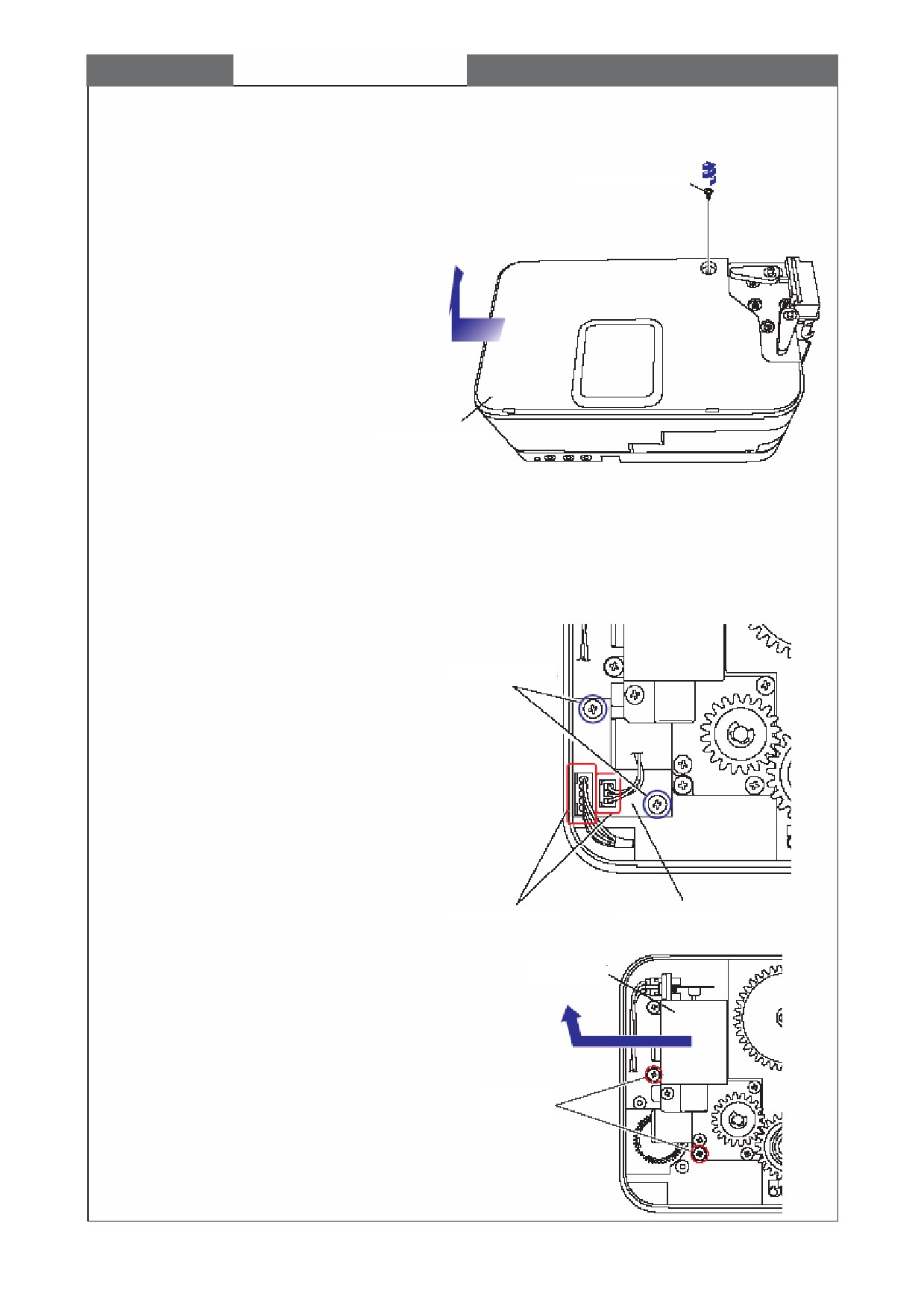

5) Выкрутите два крепежных винта (M2.6 x 6),

удерживающих узел двигателя.

6) Выньте узел двигателя в направлении стрелки.

Крепежные

винты

7 - 20

ГЛАВА 7

Опциональный блок возврата купюр (RC-10)

7-9. Подключение к монетообменнику

7-9-1. Введение

Для создания системы на основе компонентов JCM по приёму

купюр и получения сдачи (как купюрами так и монетами) кроме

купюроприёмника и устройства возврата купюр необходим

делитель сигнала (JCM MDB-Splitter) и один из MDB совместимых

монетоприёмников, к примеру:

• GW200.6 (WH Münzprüfer Berlin GmbH )

• G-46 (NATIONAL REJECTORS, INC GMBH)

• USQ-G701 / RUR G803 (COIN ACCEPTORS, INC)

• ECC-RUM40A1 (SANDEN GROUP)

• OMP 18.PS3 (Phoenix Mecano)

JCM MDB-Splitter

• AN Precision (GRUPO AZKOYEN)

Для правильной работы купюроприёмника с рециклером и монетобменником, в купюроприёмник должна

быть загружена прошивка с поддержкой протокола MDB (ID-0D3) и поддержкой RC-10.

7-9-2. Оборудование и подключение

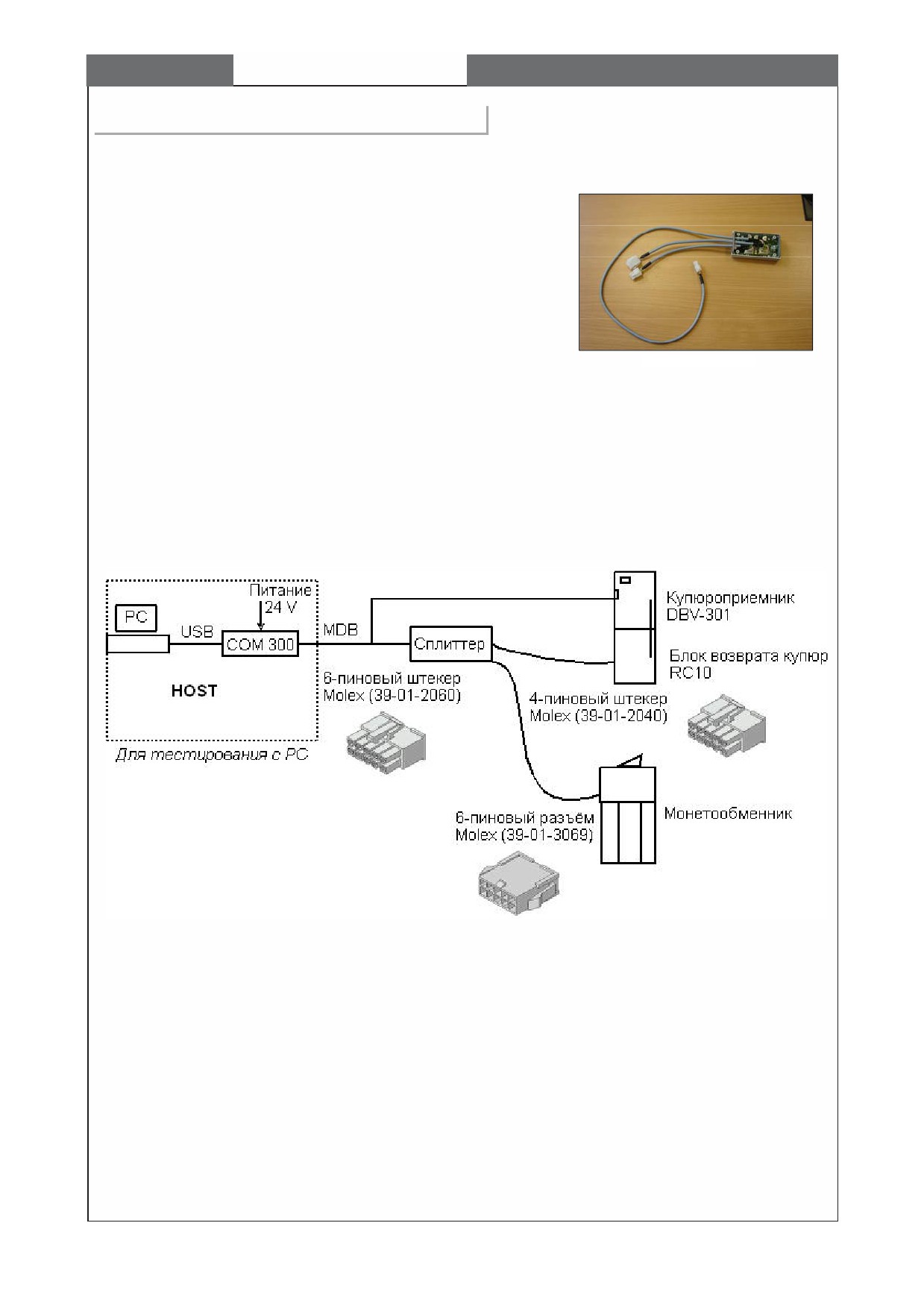

Блок возврата купюр подключается к монетообменнику через MDB сплиттер, а купюроприёмник

подключается к штекеру шнура MDB (на хост машину) и к MDB входу сплитера. Монетообменник

подключается к MDB сплиттеру.

Монетоприемники имеющий встроенный делитель сигнала, к примеру NRI G-46.F4880 (с двумя

выходящими 6-и 4-х контактными проводами), подключаются без помощи делителя сигнала.

7 - 22

Руководство по техническому обслуживанию купюроприемника DBV-30X

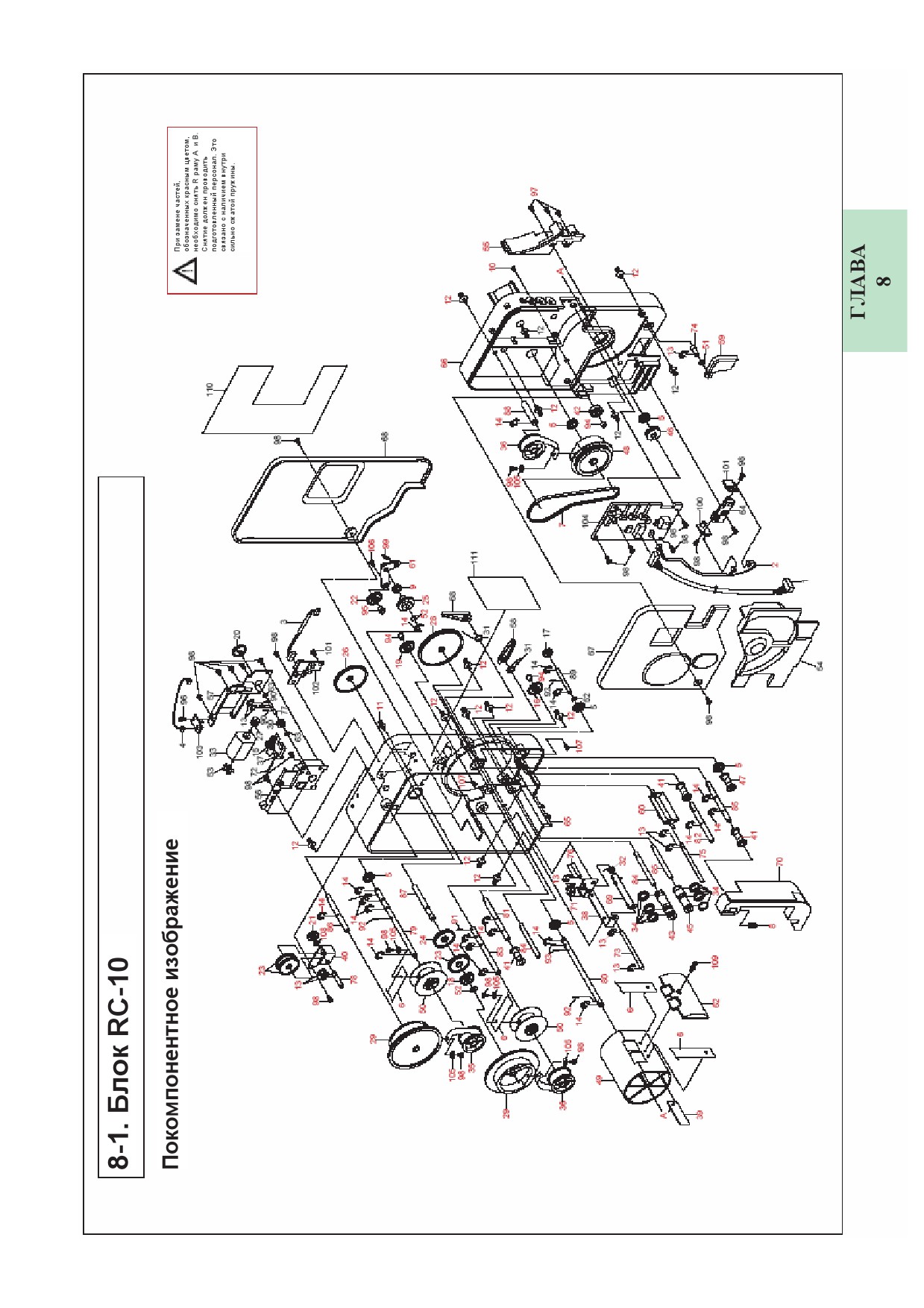

8-1-2. Перечень компонентов блока RC-10

№

№ EDP

Номер компонента

Описание

Примечания

118760

3270-05-01B

Шнур R

118763

3270-05-02B

Шнур входного датчика

Не разбирается

118764

3270-05-03B

FULL-EMP шнур R

118765

3270-05-04A

ENC шнур R

104050

THF-512ZZ-4.5

Подшипник

104038

TA-4C BRR15X2500

PS ремень

Нужно снять R раму А и В.

104111

108MXL W3.2UV

Зубчатый ремень

Нужно снять R раму А и В.

102729

C-191

Пружина (NO.1081)

Нужно снять R раму А и В.

104086

4040CS0101A

R штанга SP

005846

2.6X5 Винт с плоской головкой

2.6X6 Малый винт с цилиндрической

005555

скругленной головой с шайбой

2.6X6 Большой винт с цилиндрической

025196

скругленной головой с шайбой

003707

Е-образное кольцо φ3 SUS

003708

Е-образное кольцо φ4 SUS

Нужно снять R раму А и В.

118640

4040GE0202A

Шнек R

118641

4040GE0111A

R Зубчатое колесо L R

118644

4040GE0112A

R Зубчатое колесо M R

118647

4040GE0104A

R Зубчатое колесо D R

Нужно снять R раму А и В.

118650

4040GE0106B

R Зубчатое колесо F R

118653

4040GE0201A

R Зубчатое колесо K R

118656

4040GE0110B

R Зубчатое колесо J R

Нужно снять R раму А и В.

118659

4040GE0105B

R Зубчатое колесо E R

118662

4040GE0108A

R Зубчатое колесо H R

Нужно снять R раму А и В.

118665

4040GE0109A

R Зубчатое колесо I R

Нужно снять R раму А и В.

118669

4040GE0103A

R Зубчатое колесо C R

118672

4040GE0102B

R Зубчатое колесо B R

118642

4019GE0201A

Зубчатое колесо D R

118679

4040GE0101B

R Зубчатое колесо A R

118682

4040GE0107A

R Зубчатое колесо G R

Нужно снять R раму А и В.

118685

4019GE0204A

Фольга шнека R

103069

4040KS0101

Пружина стопора A

103070

4040KS0102

Пружина стопора B

Нужно снять R раму А и В.

103606

182331-218-G-3A

RC-10 *P (двигатель)

081620

P11(EPDM70)

Кольцевое уплотнение

Нужно снять R раму А и В.

104315

CSP100-J

Cons ton SP100 черный

Нужно снять R раму А и В.

104316

CSP200-J

Cons ton SP200 белый

Нужно снять R раму А и В.

104054

4040PT0201

R Направляющая двигателя C

104058

4040PT0101

Кронштейн стопора

Нужно снять R раму А и В.

107940

4040PT0103

Кронштейн R шкива A

Нужно снять R раму А и В.

110063

4040PT0102A

Направляющая зубчатого колеса

Нужно снять R раму А и В.

118689

4040PU0104A

R шкив D R

Нужно снять R раму А и В.

118692

4040PU0109A

R шкив I R

118693

4040PU0102B

R шкив B

118696

4040PU0108A

R шкив H R

Нужно снять R раму А и В.

118697

4040PU0106A

R шкив F R

118699

4040PU0110A

R шкив J R

118700

4040PU0105A

R шкив E R

Нужно снять R раму А и В.

118704

4040PU0101C

R шкив A R

Нужно снять R раму А и В.

118708

4040PU0103A

R шкив C R

Нужно снять R раму А и В.

104031

4φ волнистая шайба SUS

099746

5.2X10X0.2 ползун

Нужно снять R раму А и В.

8-3

Руководство по техническому обслуживанию купюроприемника DBV-30X

№

№ EDP

Номер компонента

Описание

Примечания

118675

4019RE0208A

Кодировщик R

118714

4040RE0106A

R крышка основания C R

118719

4040RE0103A

R рама основания C R

118722

4040RE0201A

R направляющая двигателя A R

118725

4040RE0202A

R направляющая двигателя B R

118729

4040RE0110A

R стопор кэшбокса B R

118733

4040RE0112A

Стопор крышки R

118737

4040RE0109C

R стопор крышки A

Нужно снять R раму А и В.

118738

4040RE0108B

R штанга R

118740

4040RE0107A

Направляющая ремня R

Нужно снять R раму А и В.

118742

4040RE0203A

R подшипник R

118744

4040RE0115A

Направляющая датчика R

118749

4040RE0101C

R рама основания A R

Нужно снять R раму А и В.

118751

4040RE0102C

R рама основания B R

118753

4040RE0104B

R крышка основания A R

118755

4040RE0105B

R крышка основания B R

118756

4040RE0111B

R стопор кэшбокса C R

Нужно снять R раму А и В.

118758

4040RE0113B

R крышка основания D R

Нужно снять R раму А и В.

118759

4040RE0114B

R стопор кэшбокса D R

Нужно снять R раму А и В.

095543

4019SH0210

Вал зубчатого колеса B

103079

4040SH0108

R SH8

Нужно снять R раму А и В.

103087

4040SH0114

R SH14

103088

4040SH0115

R SH15

Нужно снять R раму А и В.

103089

4040SH0116

R SH16

Нужно снять R раму А и В.

103090

4040SH0201

R SH17

110065

4040SH0113A

R SH 13

Нужно снять R раму А и В.

103071

4040SH0101

R SH1

Нужно снять R раму А и В.

103072

4040SH0102B

R SH2

Нужно снять R раму А и В.

103074

4040SH0103

R SH3

Нужно снять R раму А и В.

103075

4040SH0104

R SH4

Нужно снять R раму А и В.

103076

4040SH0105

R SH5

Нужно снять R раму А и В.

103077

4040SH0106

R SH6

Нужно снять R раму А и В.

103078

4040SH0107

R SH7

Нужно снять R раму А и В.

103081

4040SH0110

R SH10

Нужно снять R раму А и В.

103083

4040SH0111

R SH11

Нужно снять R раму А и В.

103084

4040SH0112

R SH12

Нужно снять R раму А и В.

110067

4040SH0117

R SH 18

095877

1.2X6 параллельный штифт

104023

1.2X8 параллельнй штифт SUS

Нужно снять R раму А и В.

074672

2X8 параллельный штифт SUS

Нужно снять R раму А и В.

2X20 параллельный штифт

Нужно снять R раму А и В.

110066

4040ST0103A

Штифт 3

103092

4040ST0102A

Штифт 2

061070

2.6X5 черный затяжной винт

2.6X5 черный затяжной винт с

091795

цилиндрической скругленной головкой

055413

2.6X6 затяжной винт

Нужно снять R раму А и В.

066192

E-506

Пружина (NO.2046)

100

116872

4040-3270-06-04B-01

HK плата FULL-EMP

101

116875

4040-3270-06-03A-01

HK плата светодиода

102

116877

4040-3270-06-02A-01

HK плата PT

103

116879

4040-3270-06-05A-01

HK плата ENC

104

116881

4040-3270-06-01E-01

HK плата блока возврата

105

000666

φ2.6×7.5×0.5 плоская шайба

106

104005

2.6X6 крепежный винт с F блокировкой

8-4

Купюроприемник DBV-30x-SU / DBV-30x-SD. Руководство пользователя - часть 3
