FAS Торговый вендинговый автомат FASHION ESPRESSO V 2.0 / FASHION INSTANT V 2.0. Руководство по эксплуатации и ТО - часть 3
21
8.2
ПЛАТА
VMC (Vending Machine Controller)
И
ПЛАТА
МОЩНОСТИ
Плата
VMC
это
местонахождение
центрального
блока
управления
и
контроля
автомата
(CPU-
центральный
процессор
).
Она
установлена
во
внутренней
части
двери
автомата
.
Она
защищёна
дверкой
монетоприёмника
.
В
ней
находятся
соединители
платёжных
систем
и
соединитель
инфракрасного
передатчика
для
сбора
данных
"audit".
Предусматривается
использование
основных
протоколов
для
монетоприёмников
.
Плата
мощности
управляет
исполнительными
механизмами
автомата
,
контролирует
температуру
бойлера
.
Она
установлена
внутри
электрической
панели
,
за
контейнерами
растворимых
продуктов
.
8.3
БОЙЛЕР
И
НАКОПИТЕЛЬНАЯ
ЁМКОСТЬ
ДЛЯ
ВОДЫ
"AIR-BREAK"
МОДЕЛИ
КОФЕ
ЭСПРЕССО
Объём
бойлера
- 650
мл
.
Внутри
бойлера
-
мощность
нагревательного
элемента
1450
Вт
.
Фирма
-
производитель
устанавливает
рабочую
температуру
таким
образом
,
чтобы
температура
воды
на
выходе
электроклапана
для
кофе
была
приблизительно
90°.
За
счет
работы
электроклапана
смешивания
,
температура
воды
для
растворимых
продуктов
-
приблизительно
75°.
Уровень
воды
в
накопительной
ёмкости
"air-break"
контролируется
датчиком
уровня
воды
.
Между
бойлером
и
накопительной
ёмкостью
для
воды
установлен
вибрационный
насос
,
который
подаёт
запрограммированное
для
каждого
выбора
количество
воды
.
Это
количество
контролируется
счётчиком
объема
воды
.
МОДЕЛИ
КОФЕ
ИНСТАНТ
(
растворимый
кофе
)
Мощность
нагревательного
элемента
1800
Вт
.
Бойлер
из
нержавеющей
стали
.
Объём
бойлера
2
литра
.
Фирма
-
производитель
устанавливает
рабочую
температуру
таким
образом
,
чтобы
температура
воды
на
выходе
электрклапанов
была
приблизительно
80°.
Уровень
воды
в
бойлере
контролируется
с
помощью
поплавка
,
который
приводит
в
действие
микровыключатель
в
накопительной
ёмкости
около
бойлера
.
8.4
ВОДОПРОВОДНЫЙ
ЭЛЕКТРОКЛАПАН

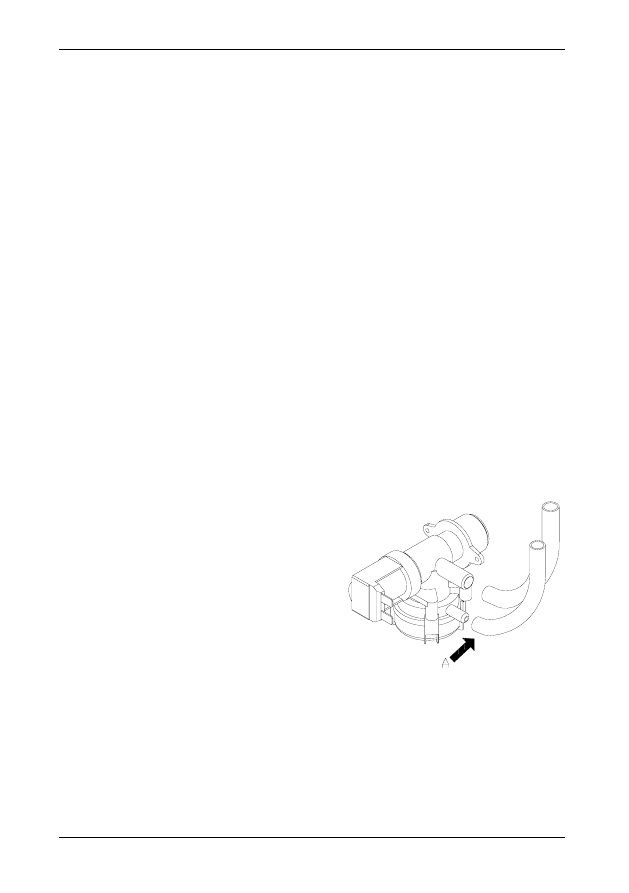

Электроклапан
для
контроля
водоснабжения
установлен
в
задней
части
автомата
.
Он
оснащён
механическим
устройством
,
которое
автоматически
блокирует
воду
при
неисправности
электроклапана
или
гидравлической
системы
.
Дла
восстановления
нормального
функционирования
аппарата
следует
действовать
в
соответствии
со
следующими
указаниями
:
•
выключите
автомат
с
помощью
главного
выключателя
;
•
выньте
и
опорожните
переливную
трубу
"
А
";
действуйте
очень
осторожно
,
чтобы
не
пролить
воду
в
автомат
.
•
закройте
кран
водопроводной
сети
снаружи
автомата
;
•
ослабьте
соединение
,
крепящее
трубу
водоснабжения
на
электроклапане
,
чтобы
разгрузить
остаточное
давление
;
после
этого
снова
зажмите
соединение
;
•
вставьте
трубу
"
А
"
в
ее
обычное
положение
,
откройте
кран
водопроводной
сети
и
восстановите
напряжение
.
