Электронный тахеометр Trimble M3. Руководство пользователя (Версия 1.2.0)

Передача данных

Для передачи данных из Trimble M3 в ваш офисный компьютер, используйте

кабельное соединение между портами RS232 на Trimble M3 и на вашем

офисном компьютере.

9.4

Аппаратный интерфейс

ПРЕДОСТЕРЕЖЕНИЕ - Убедитесь, что питающее напряжение находится в пределах

диапазона (от 7.2 В до 11 В, 1 A максимум). Питающее напряжение за этими пределами может

повредить инструмент.

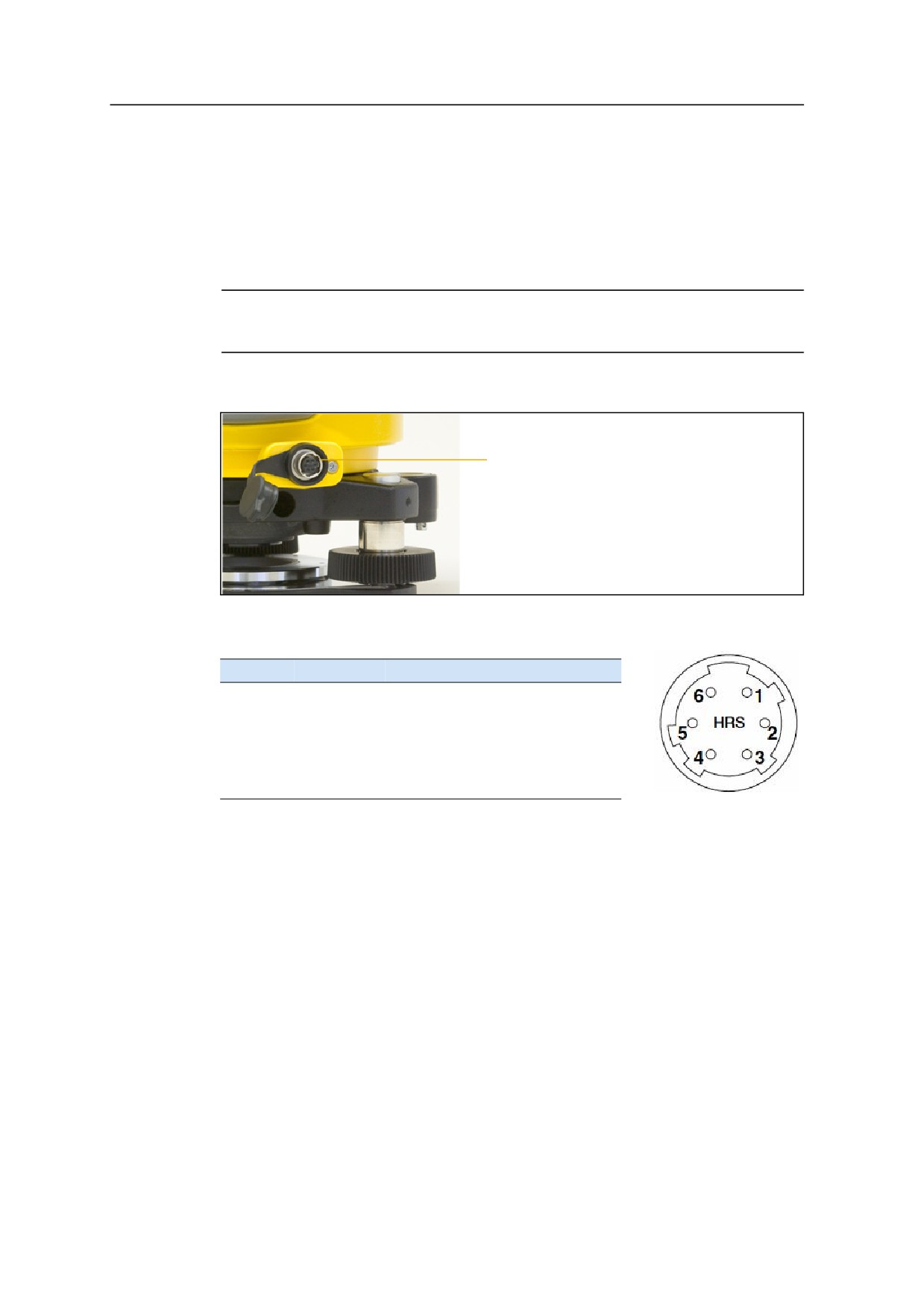

Внешний соединитель устройства - разъем Hirose HR 10A-7R-6S.

Разъем Hirose

Разводка сигналов для соединения с разъемом внешнего

устройства приведена ниже:

Контакт Сигнал

Описание

RxD

Принимаемые данные (вход)

TxD

Отправляемые данные (выход)

Питание

Общий

5, 6

Не соединено

Для связи с внешним устройством, подайте RS-232C сигнал от внешнего

устройства на Контакт 1 (входной контакт) и на Контакт 2 (выходной контактl) на

инструменте.

Чтобы присоединить внешний источник питания, подайте питание на Контакт 3

(контакт питания) и Контакт 5 (общий контакт) на инструменте. Инструмент

будет использовать внешний источник питания даже если присоединена

батарея BC-65.

Примечание - Крышечка разъема питания/данных при этом не используется.

Инструмент не является водонепроницаемым пока не одета крышка, и когда

используется разъем питания/данных.

Примечание - Инструмент может быть поврежден статическим

электричеством от тела человека через разъем питания/данных. Перед

переноской инструмента, прикоснитесь к любому другому токопроводящему

материалу, чтобы снять статическое электричество.

102

Передача данных

9.5

Технические характеристики

ПРЕДОСТЕРЕЖЕНИЕ - используйте только определенные для этой цели разъемы.

Использование других разъемов может повредить инструмент.

Входное напряжение: 7.2 В - 11 В постоянного тока

Система: RS-232C

Уровень сигнала: ±9 В стандартно

Максимальная скорость перелачи: 38400 бит в секунду ассинхронно

Совместимый ответный разъем: Hirose HR10A-7P-6P или HR10-7P-6P

9.6

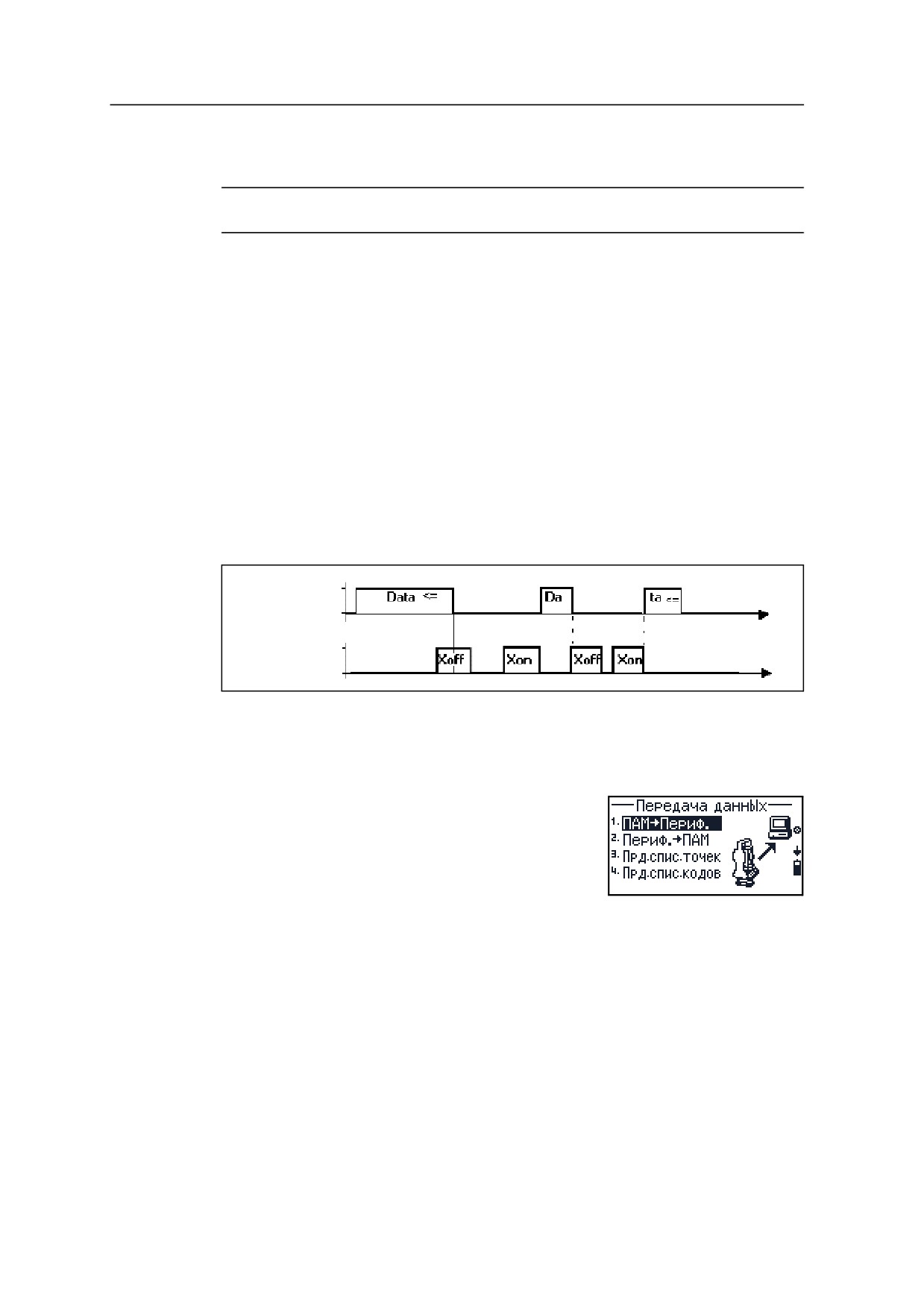

Контроль XON/XOFF

XON/XOFF очень простой, но эффективный протокол передачи данных,

который используется в Trimble M3, а также терминальными приложениями,

такими как Hyperterminal и Xtalk.

Убедитесь, что приложение вашего персонального компьютера настроено на

работу XON/XOFF при соединении с Trimble M3.

Передатчик

Приемник

9.7

Выгрузка данных из встроенной памяти на внешний

компьютер

Для использования функции передачи данных

нажмите [MENU] [7] Передача данных.

•

Для передачи записанных в инструмент

данных в офисный компьютер нажмите [1]

ПАМ-Периф. Смотрите Передача записанных

данных в офисный компьютер, стр 104.

•

Для загрузки созданных на компьютере данных в инструмент нажмите [2]

Периф.-ПАМ. Смотрите Загрузка данных с компьютера во встроенную

память, стр 104.

•

Для загрузки в инструмент списка номеров/имен точек нажмите [3]

Прд.спис.точек. Смотрите Загрузка списка имени/номера точки с офисного

компьютера, стр 105.

•

Для загрузки в инструмент списка номеров/имен точек нажмите [4]

Прд.спис.кодов. Смотрите Загрузка списка точек с офисного компьютера,

стр 106.

103

Передача данных

9.8

Передача записанных данных в офисный компьютер

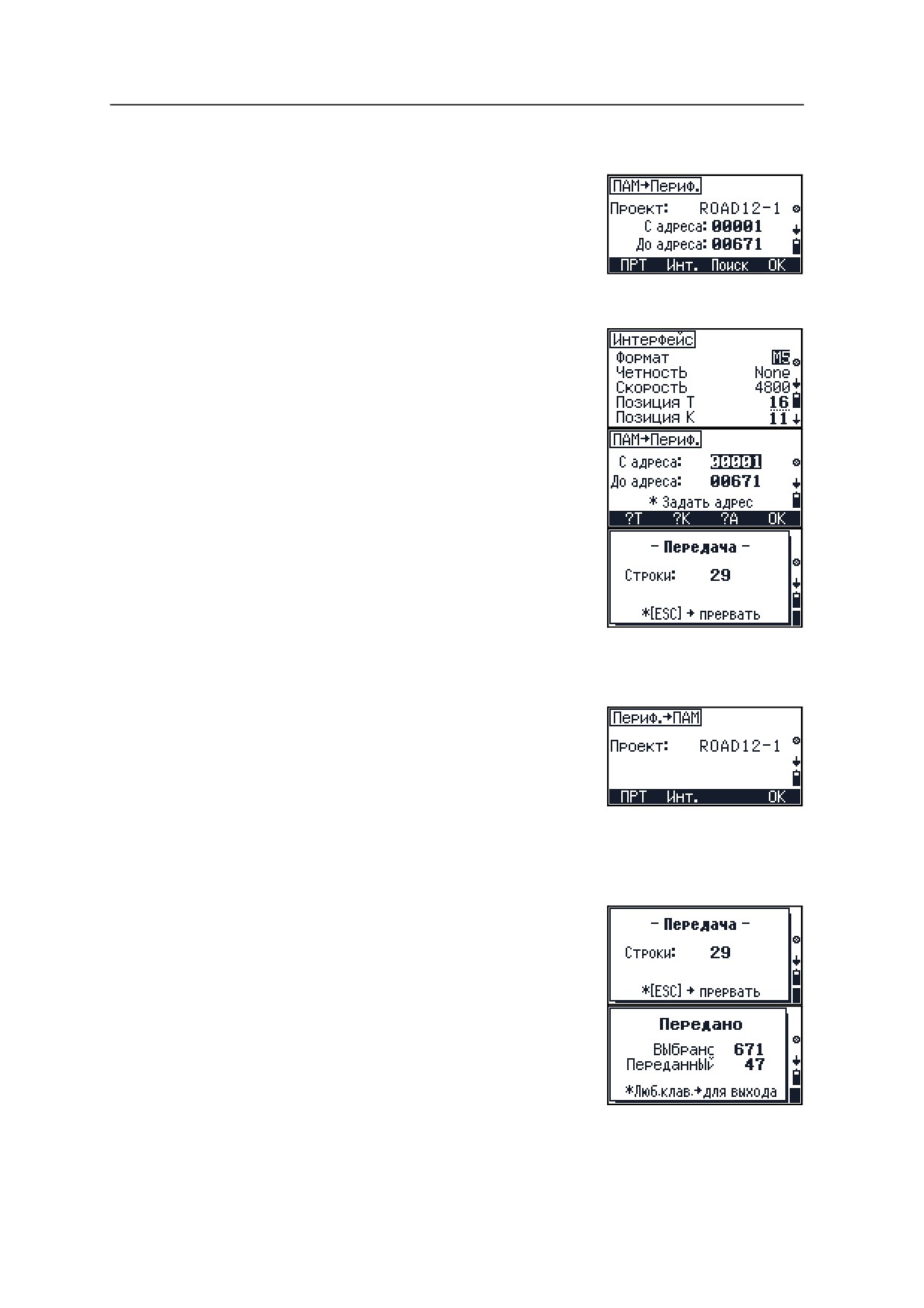

Нажмите [1] ПАМ-Периф. в меню Передача

данных, чтобы открыть экран ПАМ-Периф.

Откроется текущий проект и появятся

начальный и конечный адреса для выгрузки.

Сделайте одно из следующего:

- Чтобы открыть список проектов, нажмите

[F1] ПРТ.

- Чтобы перейти к экрану Интерфейс,

нажмите [F2] Инт. Используйте [<] или [>]

для изменения настроек или ввода

новых значений.

- Для поиска или определения адреса

нажмите [F3] Поиск. Вы можете искать

точку по имени, коду точки или адресу.

Нажмите [F4] ОК для выгрузки данных.

- Для запуска выгрузки данных в офисный

компьютер нажмите [F4] ОК.

Чтобы остановить процесс, нажмите

[ESC]. На экране появится количество уже

переданных строк.

9.1

Загрузка данных с компьютера во встроенную память

Нажмите [2] Периф.-пам в меню ПЕРЕДАЧА

ДАННЫХ, чтобы открыть экран Периф.-ПАМ.

Появится проект, в который вы будете

загружать данные.

Сделайте одно из следующего:

- Чтобы открыть список проектов, нажмите

[F1] ПРТ и выберите проект для выгрузки данных.

- Чтобы перейти к экрану Интерфейс, нажмите [F2]

Инт.

- Для запуска выгрузки данных из

офисного компьютера, нажмите [F4] ОК.

Для завершения процесса нажмите [ESC].

Когда передача будет закончена,

появится экран результатов.

104

Передача данных

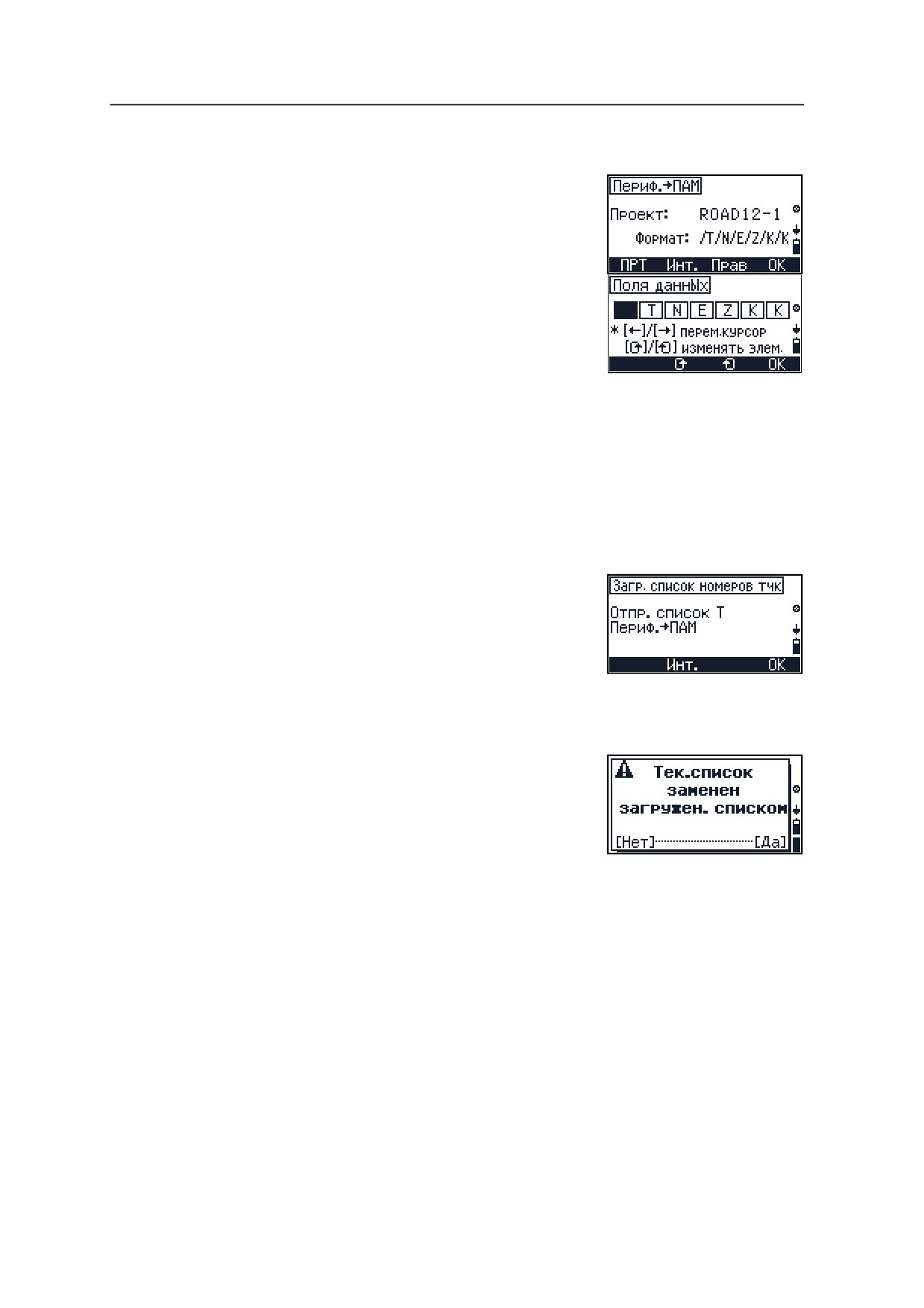

90.1

Поля данных Nikon

Если вы установили формат Nikon в [MENU] [6]

Интерфейс, на экране Периф.-ПАМ появится

детальная информация.

Для редактирования полей данных Nikon:

•

На экране Периф.-ПАМ нажмите [F3] Прав.

Появится экран Поля данных.

Формат Nikon представляет собой простой

текстовый файл с координатами, разделенными

запятой или пробелом. Вы можете свободно

менять элементы и их порядок.

Сделайте одно из следующего:

•

Для изменения записи в каждом поле нажмите [F2] или [F3].

•

Чтобы закончить правку, нажмите [F4] ОК.

9.1

Загрузка списка имени/номера точки с офисного

компьютера

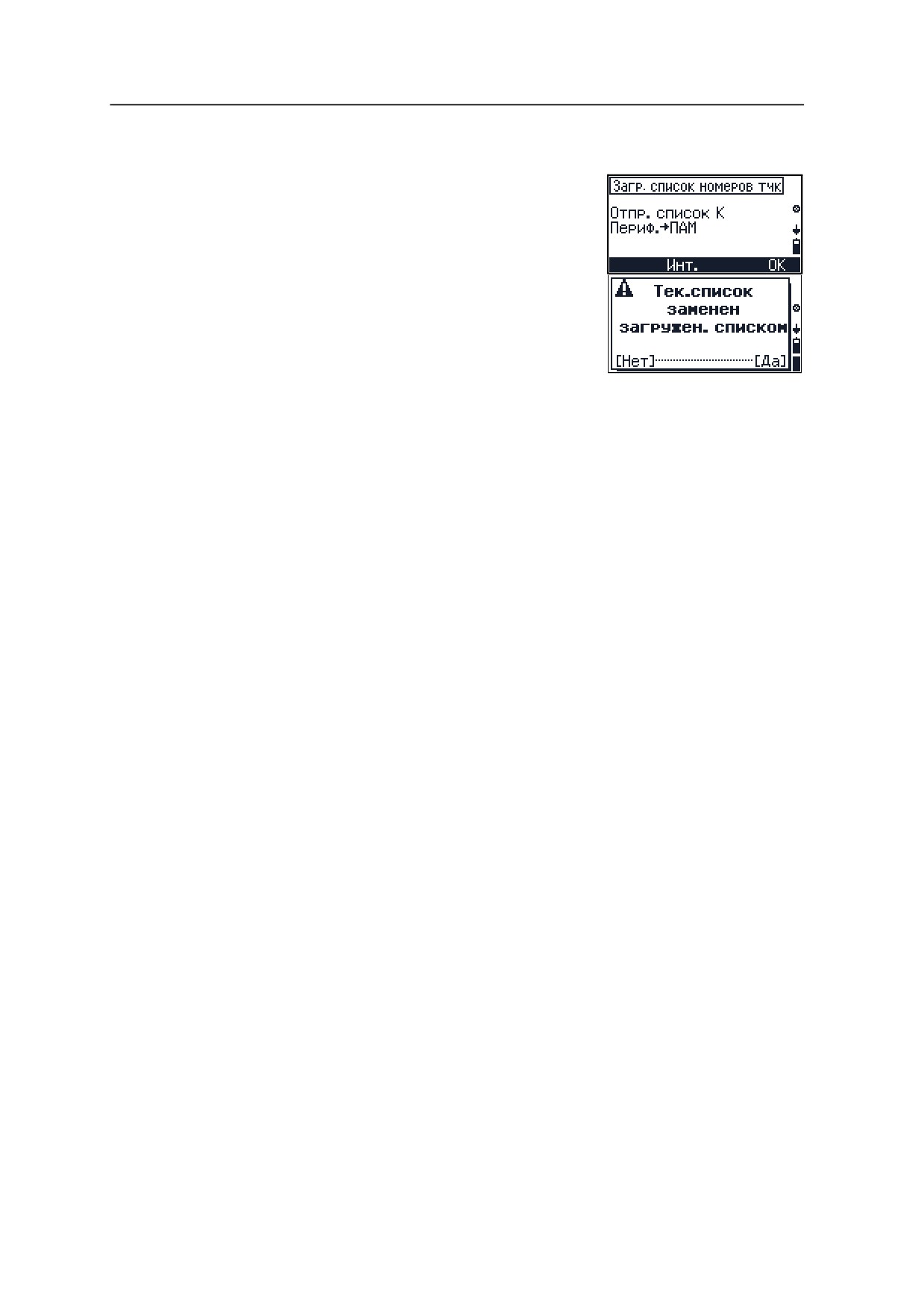

Нажмите [3] Прд.спис.точек в меню ПЕРЕДАЧА

ДАННЫХ, чтобы открыть Загр. список номеров

тчк.

Сделайте одно из следующего:

- Чтобы перейти к экрану Интерфейс,

нажмите [F2] Инт.

- Чтобы продолжить загрузку списка номеров точек,

нажмите [F4] ОК.

Перед началом самой передачи

появится подтверждающий экран.

Нажмите [F4] Да чтобы принять импорт.

105

Поверки и настройки

Юстир. С/МОУвеличение пространственной деформации инструмента при

экстремальных условиях съемки, транспортировки, продолжительного хранения

и значительных изменениях температуры может привести к разрегулированию

инструмента и ложным результатам измерений. Такие ошибки могут быть

устранены регулировкой инструмента или с помощью специальных методов

измерений. этот раздел будет руководить вашими настройками.

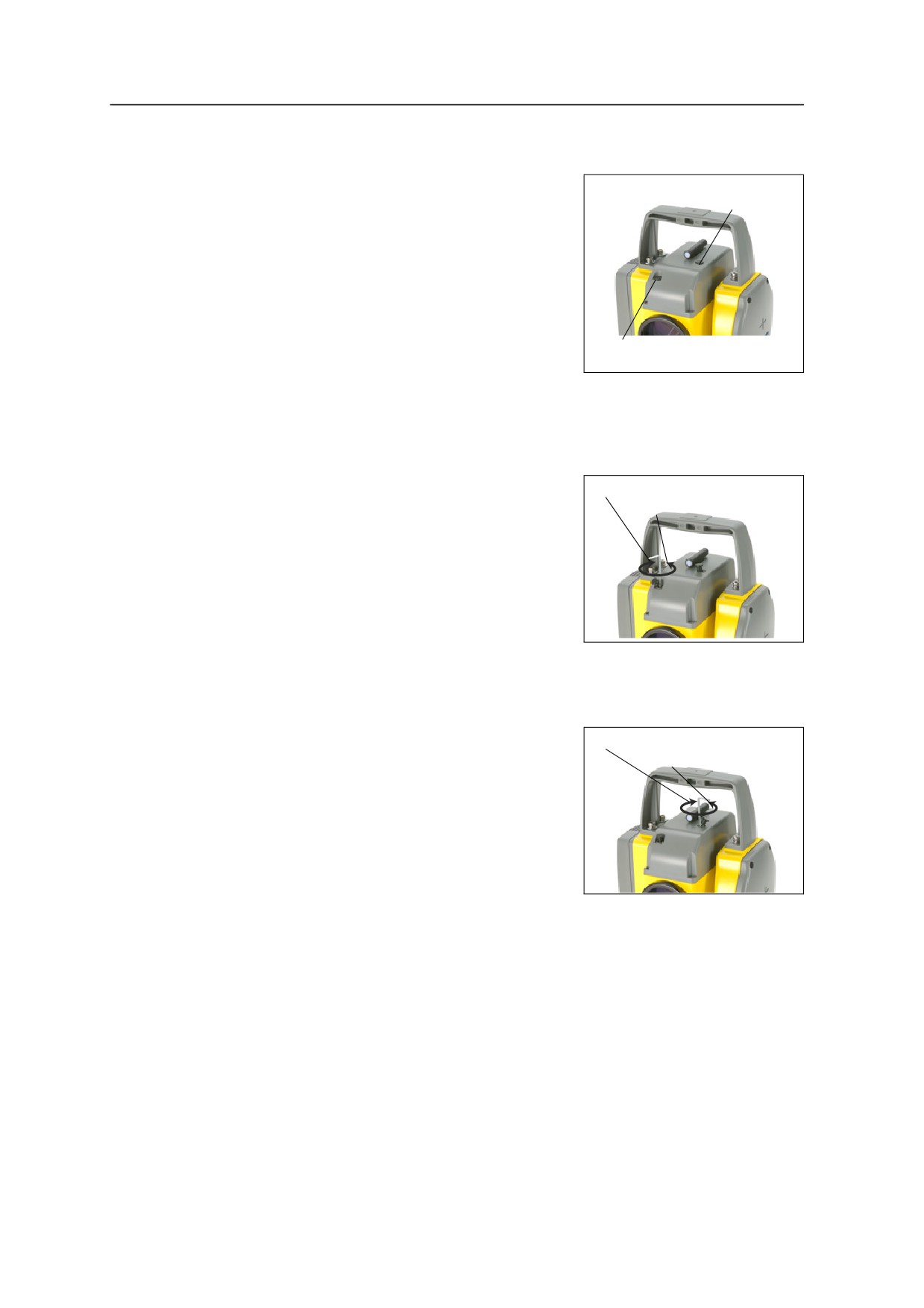

10.1 Поверка и настройка цилиндрического уровня

Оси пузырькового цилиндрического уровня должны находиться под прямым

углом к осям инструмента.

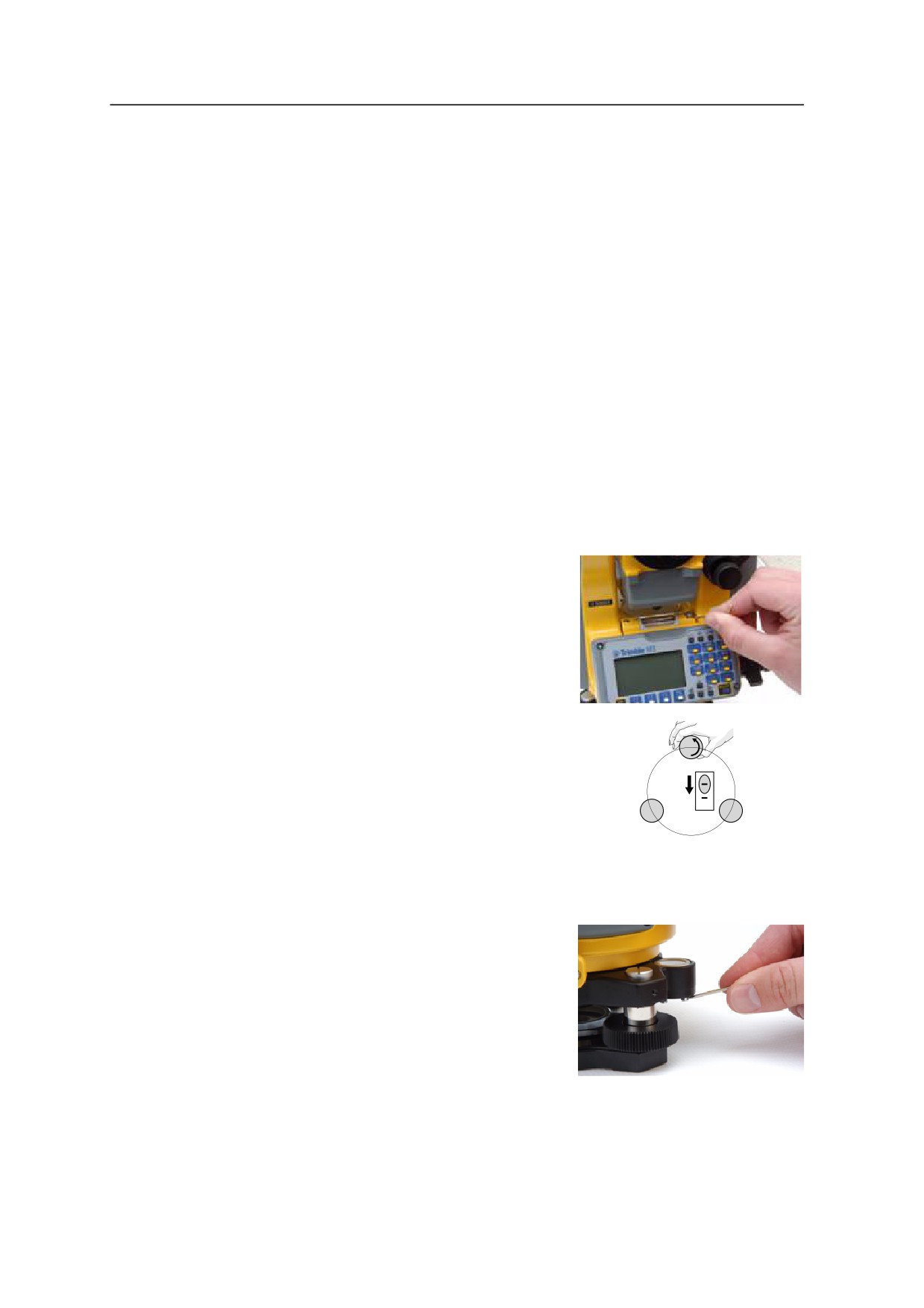

Для поверки и настройки цилиндрического уровня:

Установите инструмент на штатив.

Следуйте процедуре установки уровней, описанной в разделе Установка

уровней, стр 47.

Поверните алидаду на 180°.

Проверьте, находится ли пузырек в центе колбы.

Если пузырек не в центе колбы, настройте цилиндрический уровень:

a. С помощью шестигранника для

настройки, крутите настроечный винт

цилиндрического уровня, пока

пузырек не сместится на половину

расстояния назад к центру.

b. Используйте уровневый винт A,

переместите пузырек в центр колбы.

Повторите процедуру с шага 4.

10.1 Поверка и настройка круглого уровня

Когда вы проверите и настроете

цилиндрический уровень, настройте круглый

уровень.

Если пузырек не в центре уровня, с помощью

настроечного шестигранника покрутите три

настроечных винта, пока пузырек не окажется в

центре.

108

Поверки и настройки

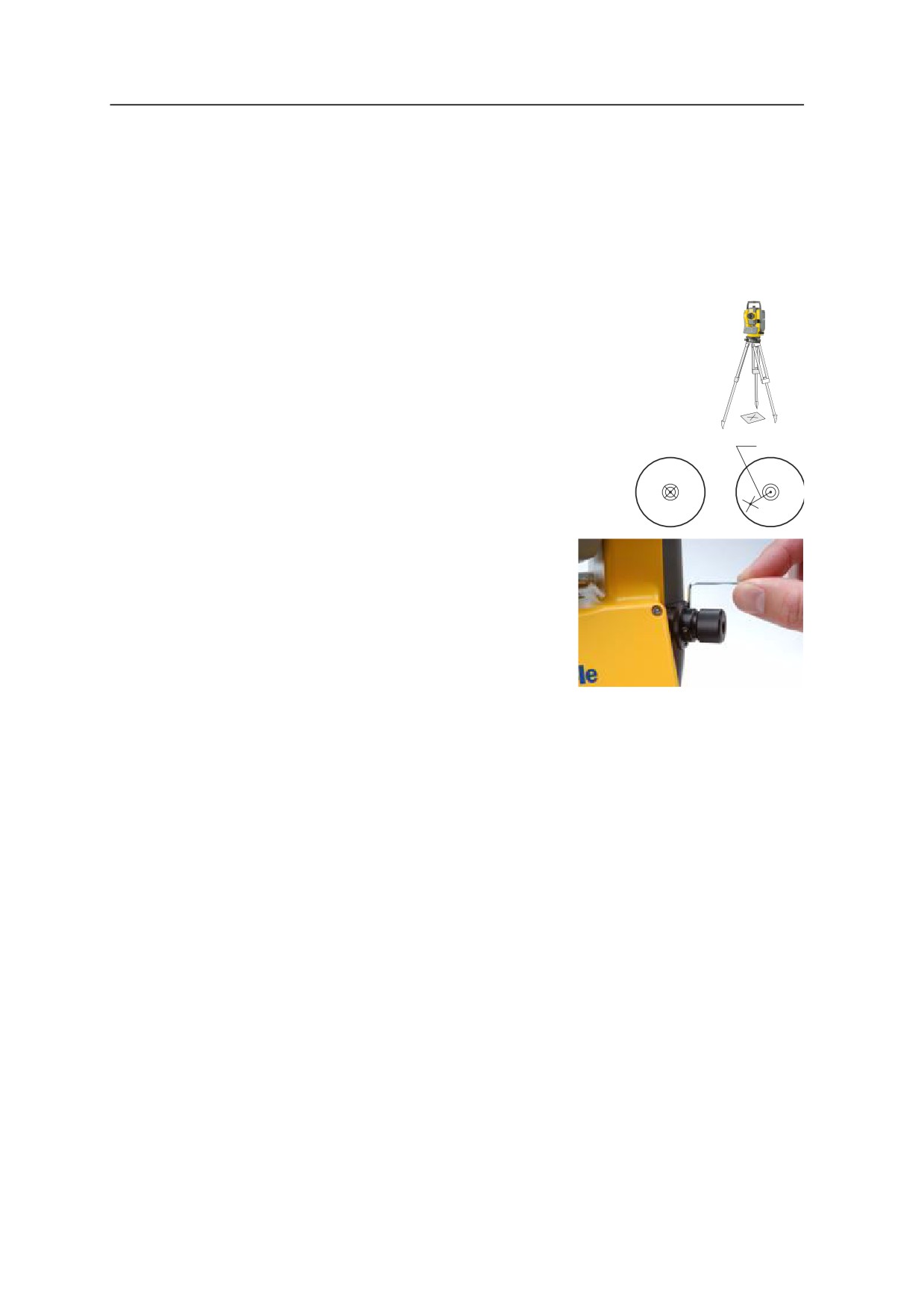

10.2 Поверка и настройка оптического центрира

Оптические оси центрира должны совпадать с вертикальными осями

инструмента.

Для поверки и настройки оптического центрира:

Поставьте инструмент на штатив. Вам не надо устанавливать инструмент

по уровню.

Поместите лист толстой бумаги с нарисованной меткой X

на землю под инструментом.

Пока вы смотрите через оптический центрир,

подстраивайте подъемные винты, пока рисунок X не

будет в центре визирной марки.

Поверните алидаду на 180°.

Если картинка по месту совпадает с центром

визирной марки, никаких настроек не требуется.

IЕсли картинка по месту не совпадает с

центром визирной марки, настройте

оптический центрир: Используя

шестигранник, покрутите настроечные

винты, пока изображение X не окажется в

позиции P. Позиция P является центром

точки линии, соединяющей X с центром

визирной марки.

Повторите процедуру с шага 2.

109

Поверки и настройки

10.1 Поверка постоянной инструмента

Постоянная инструмента является числовым значением, используемым для

автоматической поправки смещения между механическим и электрическим

центрами при измерении расстояний. Постоянная инструмента устанавливается

производителем перед поставкой инструмента. Однако, чтобы добиться

большей точности работы, мы рекомендуем, чтобы вы поверяли инструмент

несколько раз в год.

Для проверки постоянной инструмента, вы можете сравнить правильность

измерения базовой линии с расстоянием, измеренным дальномером или следуя

приведенной ниже процедуре.

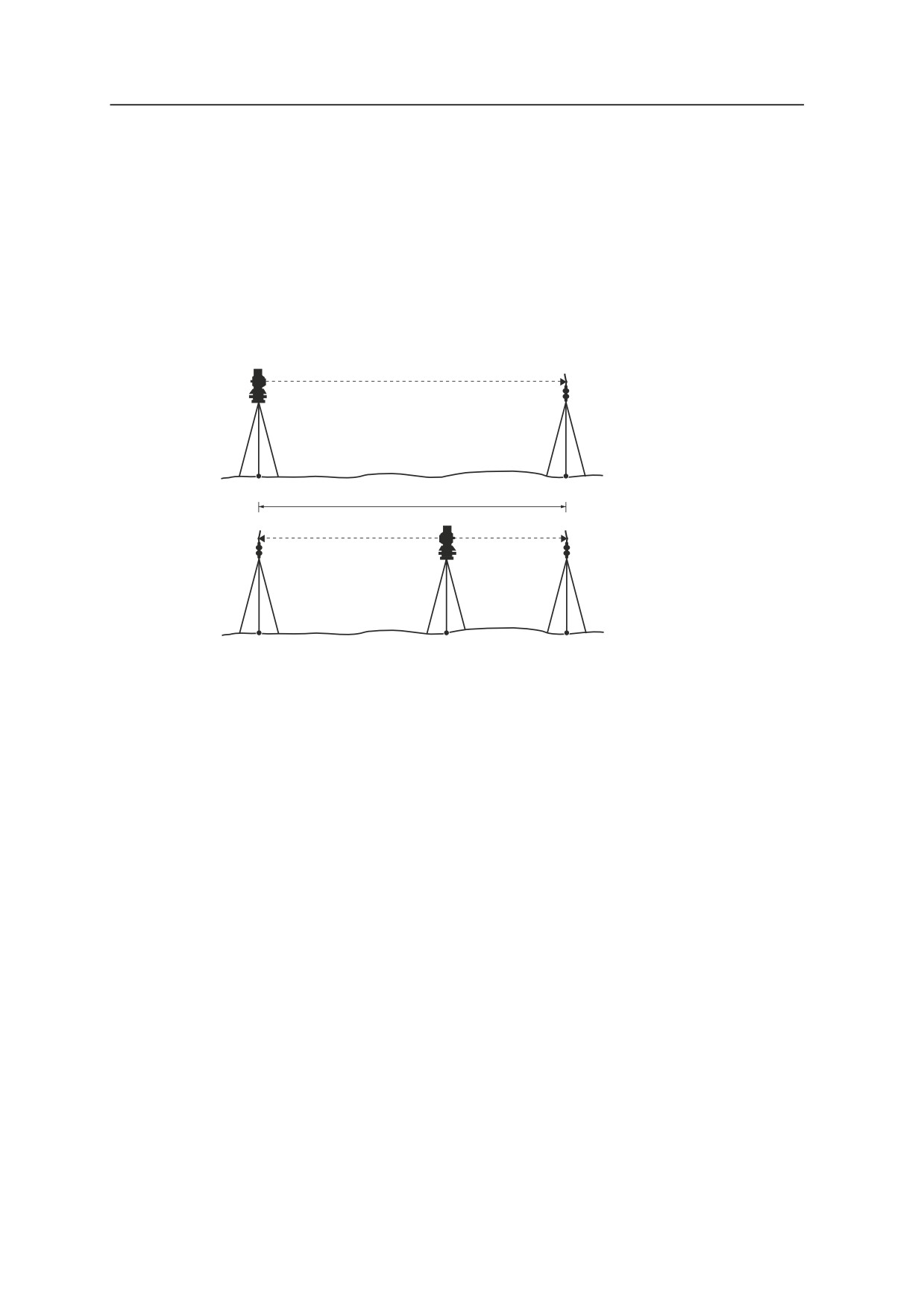

Для поверки постоянной инструмента:

Установите инструмент на точку P, по возможности на плоской

поверхности.

Установите отражающую призму на точку Q в 100 м от точки P. Убедитесь,

что вы установили постоянную призмы в соответствии с рассчетом.

Измерьте расстояние между точкой P и точкой Q (PQ).

Установите отражающую призму на штатив на точку P.

Установите другой штатив на точку R на линии между точкой P и точкой Q.

Перенесите Trimble M3 на штатив в точку R.

Измерьте расстояние от точки R до точки P (RP) и от точки R до точки Q

(RQ).

Расчитайте разность величин PQ и RP + RQ. Р

Переместите тахеометр Trimble M3 на другие точки на линии,

соединяющей точку P с точкой Q.

10. Повторите действия с шага 5 до шага 9 приблизительно десять раз.

11. Посчитайте среднее значение всех разностей.

Ошибка должна быть в пределах 3 мм. Если ошибка выходит за рамки,

обратитесь к вашему диллеру.

110

Поверки и настройки

10.1 Поверка и юстировка компенсатора (C) и места нуля

вертикального круга (I)

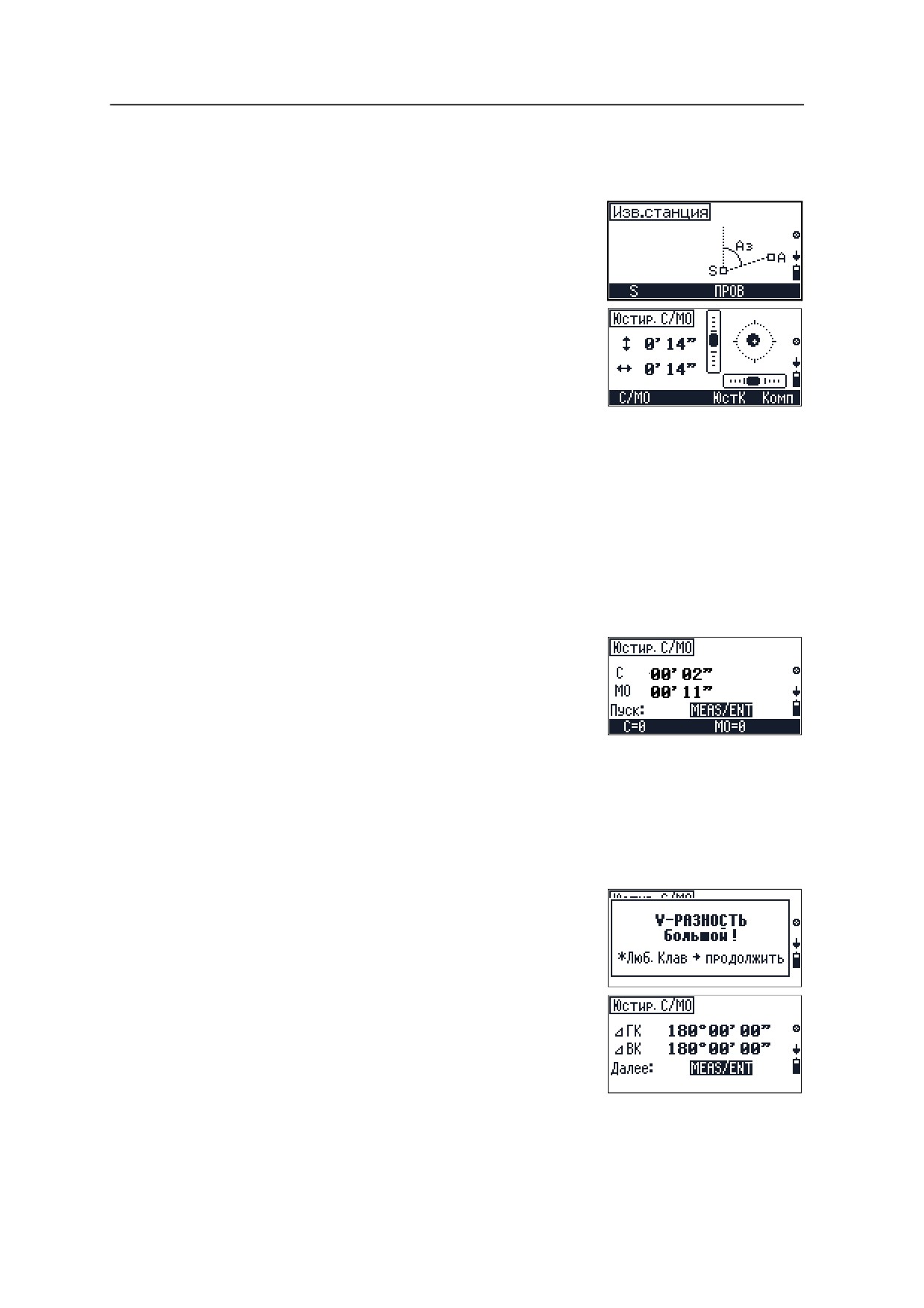

Для активации программы Настройки C/МО

из любого экрана, который показывает

программную клавишу ПРОВ, нажмите [F3].

Электронный уровень показан в графическом

формате.

Сделайте одно из следующего:

- Чтобы перейти к экрану угловых

настроек, нажмите [F1] С/МО, смотрите

Поверка и юстировка компенсатора (C) и

места нуля вертикального круга (I), стр 111.

- Чтобы перейти к настройке компенсатора, нажмите [F3] Комп,

смотрите Юстировка компенсатора, стр 112.

- Чтобы включить или выключить настроенный компенсатор, нажмите

[F4] К-нет/К-да.

Подсказка - Перед запуском этой процедуры точно выставьте инструмент по уровню.

100.1

Место нуля вертикального круга и коллимационная ошибка

Чтобы открыть экран Юстир. С/МО, нажмите

[F1] С/МО на экране Юстир. С/МО. Экран

Настройки С/МО показывает текущую

поправку направления оси и индекс

вертикальной поправки.

Сделайте одно из следующего:

- Для сброса c в ноль нажмите [F1] c=0.

- Для сброса МО в ноль нажмите [F3] МО=0.

- Для возврата в предыдущий экран нажмите [ESC].

Чтобы сделать угловое измерение при КЛ,

нажмите [MEAS/ENT].

Примечание - Если опорная цель помещена

слишком высоко или слишком низко (+/- 20 гон),

появится предупреждающий экран, когда вы

нажмете [MEAS/ENT].

После углового измерения при КЛ, перейдите

на КП и наведитесь на ту же цель. Нажмите

[MEAS/ENT], чтобы сделать угловое измерение

при КП.

111

Поверки и настройки

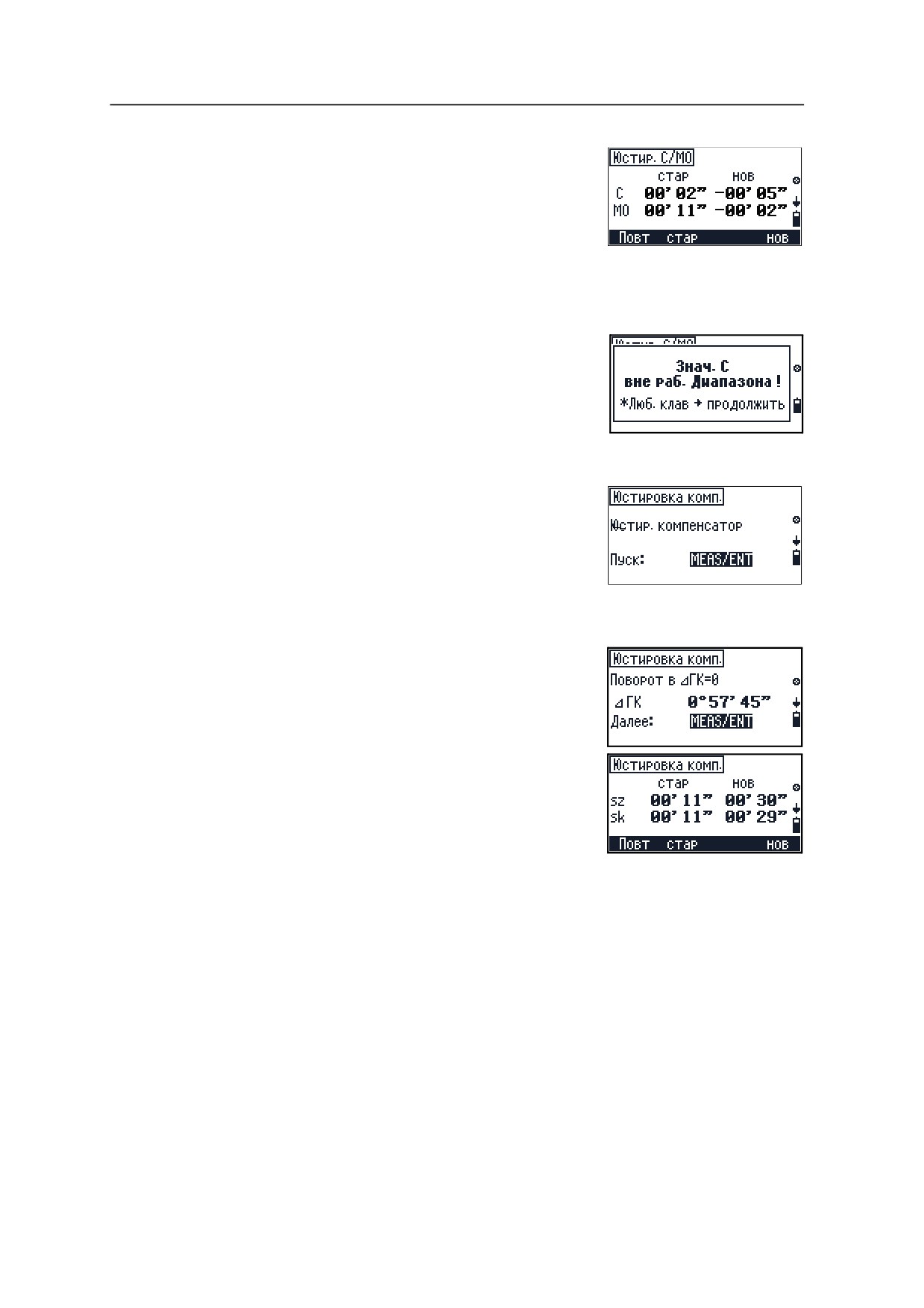

Появится экран результатов.

Сделайте одно из следующего:

- Для возврата к измерениям КЛ нажмите

[F1] Повт.

- Чтобы игнорировать последние

результаты и сохранить последнее значение, нажмите [F2] стар.

- Чтобы обновить С и МО последними

результатами, нажмите [F4] НОВ.

Примечание - Если результирующее значение С

больше чем 30" или меньше чем 3', появится

предупреждающий экран.

100.1

Юстировка компенсатора

Для активации программы юстировки

компенсатора, нажмите [F3] Комп на экране

Юстир. С/МО.

Сделайте одно из следующего:

- Чтобы сделать угловое измерение при

КЛ, нажмите [MEAS/ENT].

- Для возврата в предыдущий экран нажмите [ESC].

Перейдите на КП и нажмите [MEAS/ENT].

Появится экран результатов, где:

- sz - это ошибка оси наведения

(отклонение оси наведения)

- sk - это ошибка вертикальной оси

(отклонение вертикальной оси)

Сделайте одно из следующего:

- Для возврата к измерениям КЛ нажмите [F1] Повт.

- Чтобы игнорировать последние результаты и сохранить последнее

значение, нажмите [F2] стар.

- Чтобы обновить С и МО последними результатами, нажмите [F4] НОВ.

112

Поверки и настройки

10.1 Поверка и юстировка лазерного указателя

В тахеометре Trimble M3 используется красный лазерный луч для

измерения и в качестве лазерного указателя. Лазерный указатель

расположен соосно с линией визирования зрительной трубы. При

надлежащей юстировке инструмента красный лазерный луч указателя

совпадает с линией визирования. Внешние воздействия, такие как удары

или значительные перепады температуры, могут привести к смещению

оси красного лазерного луча указателя относительно линии

визирования.

101.1

Поверка лазерного указателя

ПРЕДУПРЕЖДЕНИЕ - Наблюдение за лазерным пятном на юстировочном отражателе через

зрительную трубу не причинит вреда здоровью. Не пытайтесь проводить юстировку с помощью

призмы. Отраженный от призмы свет может ослепить глаза.

Во избежание неправильных измерений при использовании лазерного

указателя используйте входящую в комплект юстировочную

отражательную пленку для регулярной проверки совмещения лазера и

перед выполнением высокоточных измерений расстояния.

1. Установите юстировочную

отражательную пленку на расстоянии

Up side

20 - 30 м, направив ее на инструмент.

2. Активируйте функцию лазерного

указателя для включения красного

лазерного луча.

3. Наведите инструмент на центр

пластины юстировочного отражателя и

проверьте положение красного

лазерного пятна по отношению к

перекрестию зрительной трубы.

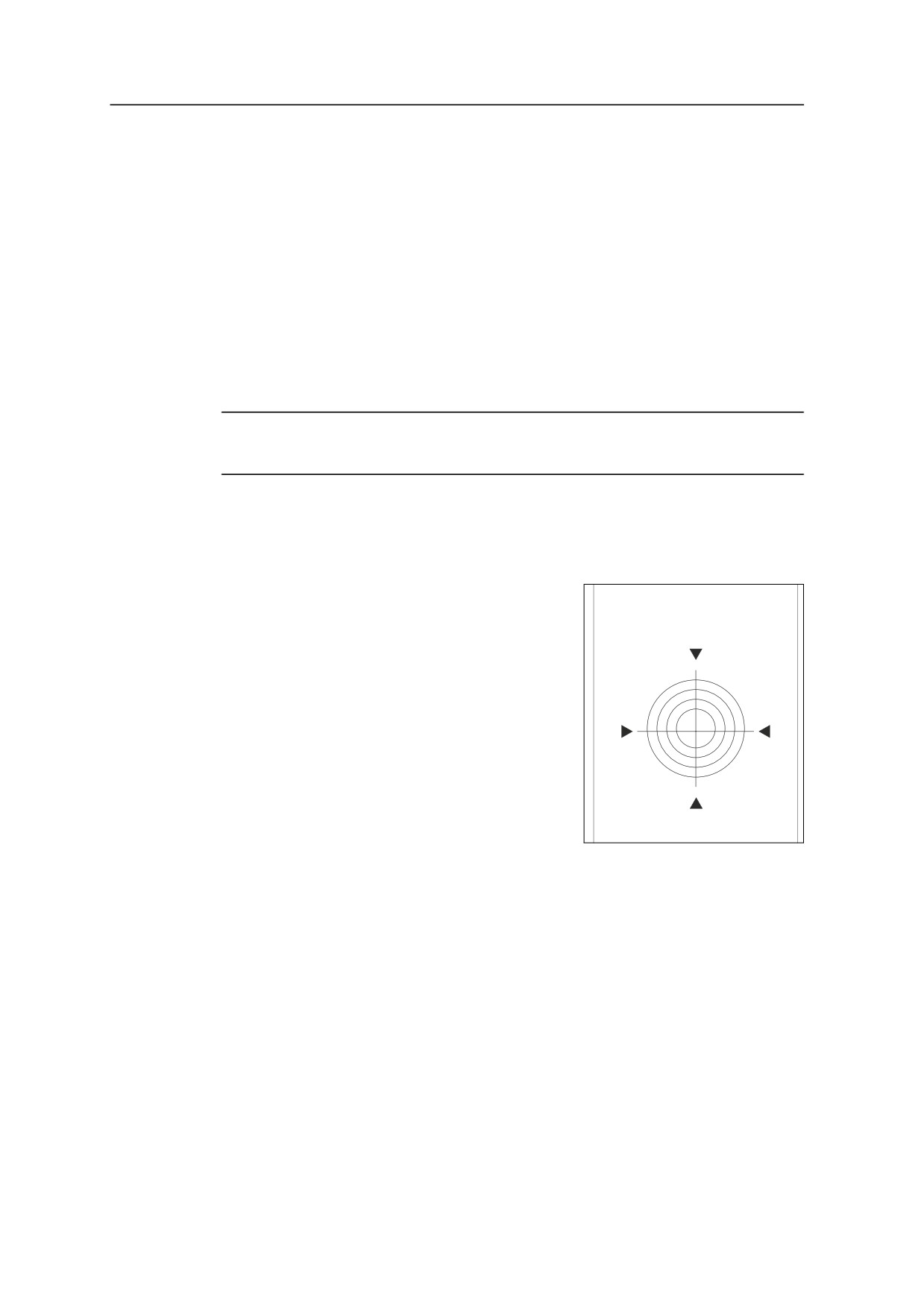

Laser adjustment target plate

4. Если красное лазерное пятно лежит

вне перекрестия, регулируйте

Юстрировочный отражатель для

направление луча до тех пор, пока

тахеометра Trimble M3

он не совпадет с перекрестием.

113

Поверки и настройки

100.1

Юстировка лазерного луча

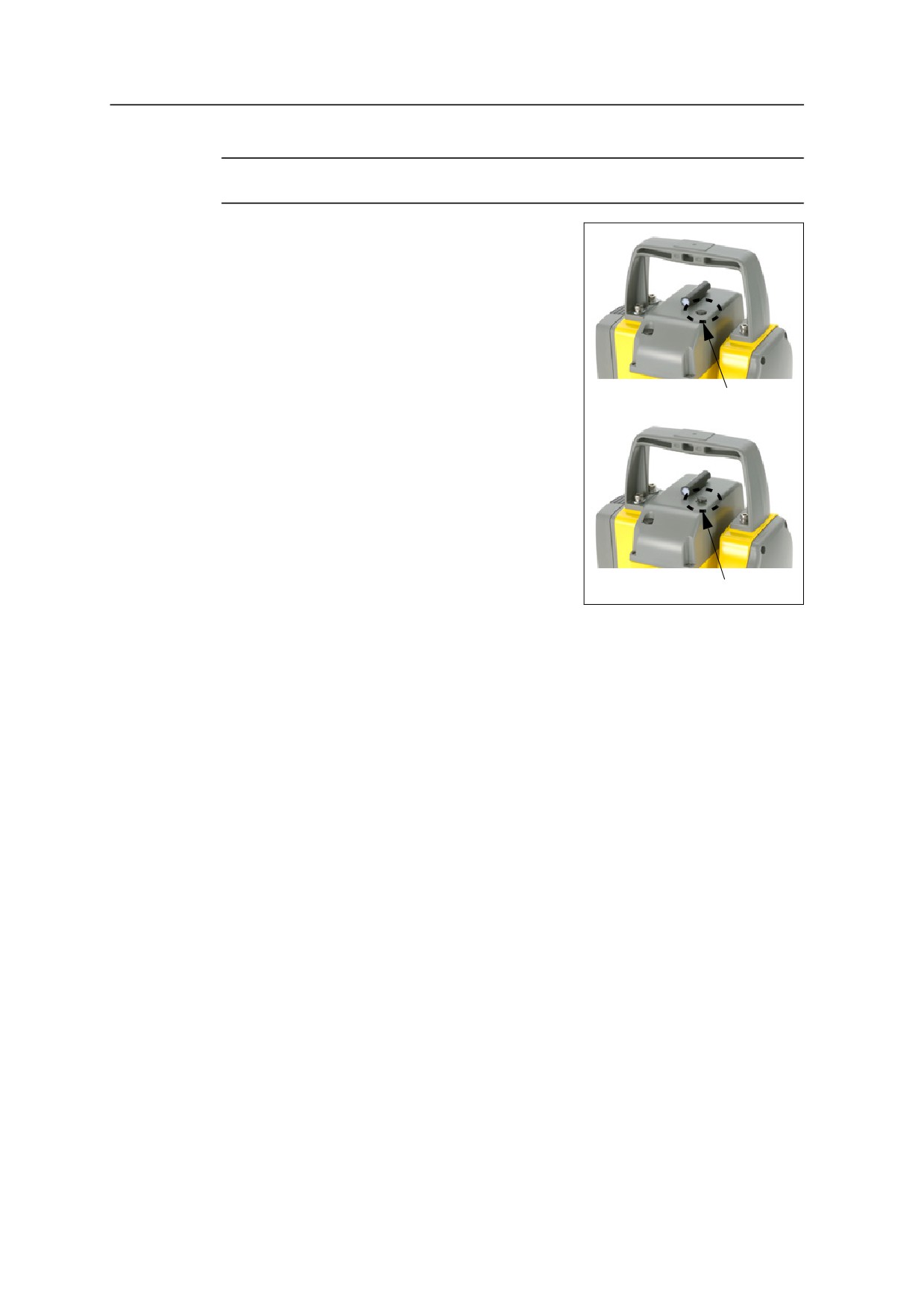

1. Извлеките две заглушки из

Отверстие регулировки

юстировочных отверстий в верхней

указателя по горизонтали

части крышки зрительной трубы...

Отверсите регулировки

указателя по вертикали

Юстировочные отверстия

лазерного указателя

Для корректировки положения

По часовой стрелке - вниз

лазерного пятна по вертикали

Против часовой стрелки - вправо

вставьте шестигранный ключ в

отверстие юстировки по вертикали и

поворачивайте его, как показано на

рисунке. Поворачивайте ключ по

часовой стрелке для перемещения

лазерного луча вниз. Поворачивайте

ключ против часовой стрелки для

перемещения лазерного луча вверх..

Юстировка положения по

горизонтали

Для корректировки положения

По часовой стрелке - влево

лазерного пятна по горизонтали

Против часовой стрелки - вправо

вставьте шестигранный ключ в

отверстие юстировки по горизонтали и

поворачивайте его, как показано на

рисунке. Поворачивайте ключ по

часовой стрелке для перемещения

лазерного луча влево. Поворачивайте

ключ против часовой стрелки для

перемещения лазерного луча вправо..

Проверьте совмещение лазерного пятна и перекрестия. Во время

процедуры юстировки удерживайте зрительную трубу в

направлении юстировочного отражателя. Юстировочные винты

сильно затянуты, потому что они самоблокирующиеся. Винты

затянутся автоматически после юстировки.

Установите заглушки на место в юстировочные отверстия.

Заглушки должны быть правильно установлены для опеспечения

должной гермитизации крышки.

114

A Поиск неисправностей

A.1 Точки

Сообщение ошибки

Причина

Решение

Номер точки не найден.

Вы выбрали неверное имя или код точки. Нажмите любую клавишу для

Код точки не найден

возврата к предыдущему экрану, и

затем введите другие имя точки или

код.

Требуются координаты XY

Точка представлена как репер или данные

Нажмите любую клавишу для

угла/расстояния и вы не ввели XY

возврата к предыдущему экрану и

координаты точки.

затем введите точку как

XY-координаты.

Требуются координаты XY и Z Вы ввели координаты репера или 2D

Нажмите любую клавишу для

координаты точки когда когда программе

возврата к предыдущему экрану и

необходимы данные XYZ координат.

затем введите точку с 3D

координатами.

Требуется координата Z

Введенная точка для репера не имеет Z

Нажмите любую клавишу для

координат.

возврата к экрану ввода точки и

затем введите точку, которая имеет

Z-координаты.

Такие же координаты.

Точка или координаты, которые вы ввели,

Нажмите любую клавишу для

аналогичны ранее введенной точке.

возврата к экрану ввода точки и

затем введите другую точку.

A.2 Установки интерфейса

Сообщение ошибки

Причина

Решение

Ошибка положения Значения Ввод значения в позиции P и позиции C

Оба значения будут сброшены к

по умолчанию P/C

для формата M5 не соответствует

величине по умолчанию

правилам.

A.3 Менеджер проектов

Сообщение ошибки

Причина

Решение

Переполнение проектами.

Вы создаете новый проект, когда

Удалите старый проект

Удалите старый проект.

достигнуто максимальное число проектов.

Не могу создать. Нет места

Вы создаете новый проект, когда

Сделайте одно из следующего:

для данных.

встроенная память заполнена.

•

Удалите старый проект

•

Продолжайте запись таких же

точек, пока встроенная память

не заполнится максимально.

Существующий проект.

Вы создаете новый проект с именем,

Измените имя проекта.

которое уже используется для старого

проекта.

118

Поиск неисправностей A

Сообщение ошибки

Причина

Решение

Неверный проект

Вы создаете новый проект, а необходимые

Файлы проекта могут быть удалены

для проекта файлы повреждены.

по ошибке при использовании

программного обеспечения

служебных инструментов. Вы

должны связаться со службой

поддержки, чтобы это не случалось

во время нормальной работы.

Не могу обозначить проект с

Вы создаете новый проект и пытаетесь

Нажмите любую клавишу для

контрольной точкой

текущий проект как проект контрольной

возврата к предыдущему экрану и

точки.

определите другой проект в качестве

проекта контрольной точки.

Примечание - Если для этих

целей вам необходимо

использовать текущий проект, вы

должны создать/открыть другой

проект как текущий.

Не могу удалить открытый

Вы пытаетесь удалить открытый

Нажмите любую клавишу для

проект

(активный ) проект.

возврата к предыдущему экрану.

Не могу удалить проект

Вы пытаетесь удалить проект с именем

Нажмите любую клавишу для

NONAME

NONAME.

возврата к предыдущему экрану.

A.4 Разбивка

Сообщение ошибки

Причина

Решение

S-O точка = СТН

Точка выноса и точка станции имеют

Введите другие координаты для

одинаковые координаты.

разбивки.

A.5 Загрузка списка имен/кодов точки

Сообщение ошибки

Причина

Решение

До 254 пунктов

Список имен/кодов точек не может

Нажмите любую клавишу для

содержать более 254 пунктов.

возврата к предыдущему экрану и

затем удалите пункт из списка так,

чтобы было меньше 254 пунктов.

Имя уже существуетt

Список содержит пункт названный как

Нажмите любую клавишу для

другой, который уже обозначен.

возврата к предыдущему экрану и

затем измените имя пункта или

удалите один из пунктов.

Проверьте строку данных nnn В списке имеется грамматическая ошибка. Нажмите [ESC] для возврата к

предыдущему экрану и и проверьте

формат указанной строки.

Данные полны Изменение

Когда встроенная память заполняется в

Нажмите любую клавишу. Система

записи=ВЫКЛ

процессе записи данных.

автоматически выключит режим

записи данных и продолжит процесс.

119

A Поиск неисправностей

Сообщение ошибки

Причина

Решение

Нет места для данных

Когда встроенная память заполняется в

Нажмите любую клавишу для

процессе загрузки координат, списка

возврата к предыдущему экрану.

номера точек или кодов.

Запись:ВЫКЛ

Случается, когда вы нажимаете клавишу

Нажмите любую клавишу для

Trimble на одну секунду или выбираете

возврата к предыдущему экрану.

[5] P/C в ГОРЯЧЕМ меню когда запись

данных ВЫКЛЮЧЕНА.

A.6 Поверка компенсатора и места нуля вертикального круга

Сообщение ошибки

Причина

Решение

Величина C не в допуске.

Ошибка осей коллимации за пределами Нажмите любую клавишу для

допустимого диапазона.

возврата к экрану результатов и

затем повторите наблюдение.

Величина i не в допуске.

Ошибка индекса осей за пределами

Нажмите любую клавишу для

допустимого диапазона.

возврата к экрану результатов и

затем повторите наблюдение.

Ошибка компенсатора не в

Компенсатор вышел за пределы

Нажмите любую клавишу для

допуске.

диапазона, когда было запущено

возврата к предыдущему экрану.

измерение в программе Настройки

Затем точно выставьте по уровню

C/МО.

инструмент и повторите

наблюдение.

Разница V слишком велика!

В программе Настройки C/МО цель

Нажмите любую клавишу для

наблюдалась за пределами +/- 20 гон от

возврата к предыдущему экрану.

горизонтальной линии.

Затем максимально горизонтально

установите цель. Установите

другую цель и померяйте снова.

Компенсатор не в допуске.

Значение настройки для компенсатора не Нажмите любую клавишу для

в допуске.

возврата к предыдущему экрану.

A.7 Приложения

Сообщение ошибки

Причина

Решение

Расстояние A-B слишком мало.

Расстояние между точкой A и B меньше, Нажмите любую клавишу для

чем 10 см.

возврата к экрану выбора точки В.

Используйте другую точку в

качестве точки B.

Геометрическая ситуация не

Угол между A-B и S-A или угол между Нажмите любую клавишу для

определена.

A-B и S-B меньше 9 градусов.

возврата к экрану выбора точки В.

Используйте другую точку в

качестве точки B.

120

B Форматы данных

Электронный тахеометр Product Name поддерживает два формата данных для

записанных во внутреннюю память данных формат M5 и формат сырых данных

Nikon.

Для записи номеров и списков имен и кодов точек используется обычный

текстовый файл.

Для передачи данных из электронного тахеометра Product Name может быть

использовано следующее программное обеспечение: Trimble Total Control^™

(TTC), Trimble Geomatics Office^™ (TGO), TerraModel^® (TM) и утилита Trimble Data

Transfer.

Геодезические инструменты Trimble, используемые для измерений, требуют

различных методов обработки полученных данных.

Электронный тахеометр Product Name позволяет выводить в различных

форматах плотно упакованные внутренние данные и результирующие строки

данных.

В этой главе описана структура форматов данных и типы идентификаторов для

измеренных и вычисленных значений.

Подсказка - Все инструменты имеют последовательный интерфейс, обеспечивающий

обмен данными.

B.8

Формат данных M5

В формате данных M5 в Product Name для идентификации точек используется

27 цифр, из которых 12 цифр используются для хранения номера точки и 5

цифр для хранения кода точки.

Исходный формат данных Zeiss M5 является общим стандартом для

существующих инструментов серии Product Name, Trimble 3300 и всех бывших

измерительных систем Elta^®.

Все пять блоков данных начинаются с идентификатора типа. Три числовых

блока данных имеют стандартный шаблон, содержащий 14 цифр. Кроме

десятичной точки и знака, они включают числовые значения с определенным

числом десятичных знаков.

Информационный блок описывается 27 символами. Он используется для

идентификации точки (PI) и текстовой информации (например, TI).

Адресный блок содержит пять цифр (адреса с 1 по 99999).

122

Форматы данных B

B8.1

Строка данных M5

Строка данных формата M5 состоит из 121 символа (байта). Умножение этого

количества данных на количество сохраненных строк (адресов) дает размер

файла проекта в байтах.

Пробелы являются значащими символами в файле формата M5 и не

должны быть удалены.

Пример, приведенный ниже, описывает строку данных формата M5 по адресу

176 с координатами (YXZ) сохраненными в единицах измерения метры. Первый

идентификатор точки - DDKS S402 4201. Колонка 119 включает пробел (нет кода

ошибки).

В конце строки включены символы CR, LF (колонки 120 и 121, показанные здесь

как <=). См. также Специальные символы, стр 124.

100

110

121

12345678901

23456

78901 234567890123456789012345678

9012 3456789012346

789012345 67890123456789

012345678

90123456789012

345678901

For M5 | Adr .

12345

| T2a .

123456789012345678901234567

| T3 . 12345678901234

. dim3 | T4 .

12345678901234

. dim4 | T5 .

12345678901234

. dim5 | ?<=

Value1

Value 2

Value 3

Value 4

Value 5

For M5 | Adr .

176

| PI1

DDKS S402 4201

| Y

56590.405

| X

74968.796

| Z

334.784

Колонка

Описание

120-121

Возврат каретки <, Перевод строки =

119

Пустое поле, в случае ошибки “e“

114-117

Единицы измерения для Блока 5

99-112

Блок значений для Блока 5

96-97

Идентификатор типа для Блока 5

91-94

Единицы измерения для Блока 4

76-89

Блок значений для Блока 4

73-74

Идентификатор типа для Блока 4

68-71

Единицы измерения для Блока 3

53-66

Блок значений для Блока 3

50-51

Идентификатор типа для Блока 4

22-48

Информационный блок PI или TI (идентификатор точки PI или текстовая информация TI, TO и

т.д.)

18-20

Идентификатор типа 2, PIa (a=1-0, для 10 маркеров) или TI

12-16

Адрес памяти строки данных

8-10

Идентификатор типа 1, Adr для адреса

1-6

Идентификатор формата M5

123

B Форматы данных

Пояснения к строке данных

Аббревиатура Описание

Кол-во

Символы,

Значение

знаков

режим ввода

For

Идентификатор формата

символьный

Формат Trimble M3

Тип формата

символьный

Блок измеренных данных

Adr

Адрес

символьный

Значение 1

числовой

Адрес памяти

Идентификатор типа

символьный

Значение 2 (Pla, TI, TO..)

Маркер значения 2

числовой

a =1, 2, 3, .. , 9, 0

символьный

PI или TI

Идентификатор типа

символьный

Значение 3

числовой

14-значное значение

dim3

Единицы измерения

символьный

4-значное значение

Идентификатор типа

символьный

Значение 4

числовой

14-значное значение

dim4

Единицы измерения

символьный

4-значное значение

Идентификатор типа

символьный

Значение 5

числовой

14-значное значение

dim5

Единицы измерения

символьный

4-значное значение

Идетификатор

символьный

Идентификатор ошибки или

пробел

Специальные символы

Специальны

Кол-во

код ASCII

шестнадцетиричный код

й символ

знаков

Разделитель

124

Пробел

Возврат каретки

Превод строки

124

Форматы данных B

B8.2

Дополнительные строки данных формата данных M5 -

заголовок/измененные параметры

Дополнительные строки данных формата M5 разработаны для оптимизации

процесса передачи данных (импорт/экспорт) из и в офисное программное

обеспечение Trimble. Офисное программное обеспечение Trimble включает

Trimble Total Control, Trimble Geomatics Office и TerraModel.

Заголовок сохраняется, когда вы включаете инструмент, начинается со слова

START и заканчивается словом END.

For M5 | Adr 00001 | TI START

|01

M3 5"DR

|02

131500

|03

1.00 |

For M5 | Adr 00002 | TI

|04

For M5 | Adr 00003 | TI

|05

|06

For M5 | Adr 00004 | TI

|20

|21

|22

16 |

For M5 | Adr 00005 | TI

|th

1.900 m

|ih

1.600 m

For M5 | Adr 00006 | TI

-0.0005 grd

0.0025 grd

|SZ

0.0005 grd |

For M5 | Adr 00007 | TI

|SK

0.0060 grd|

For M5 | Adr 00008 | TI

|T_

20 C

1012 hPa

|PC

0.035 m |

For M5 | Adr 00009 | TI END

1.000000

Новый идентификатор в формате M5 - Заголовок:

Аббревиатура Описание

Кол-во

Символы, режим ввода

знаков

Тип инструмента

M3 3"DR или M3 5"DR

Номер инструмента

числовой

Версия программного обеспечения

числовой

Язык

числовой

См. *2 В зависимости от параметра "Система

координат", 1:YX/XY/EN, 2:XY/YX/NE,

стр 125.

Система координат

числовой*1

Порядок отображения системы координат

числовой*2

Адрес I

числовой

Адрес C

числовой

Адрес P

числовой

*1 1:XY, 2:YX, 3:NE

*2 В зависимости от параметра "Система координат", 1:YX/XY/EN, 2:XY/YX/NE

125

B Форматы данных

Коды языков

Код языка состоит из двух цифр:

Код

Язык

Немецкий

Английский

Чешский

Итальянский

Хорватский

Французский

Голландский

Испанский

Датский

Польский

Венгерский

Японский

Турецкий

Русский

Финский

Эстонский

Португальский

Сербо-Хорватский

Китайский

Корейский

Содержание строки заголовка описано в примере, приведенном ниже:

Аббревиатура

Описание

Обозначение в примере

Тип инструмента

M3 5"DR

Номер инструмента

131500

Версия программного обеспечения

1.00

Язык

Английский

Система координат

Порядок отображения системы координат

Адрес I

Начальная позиция 1

Адрес C

Начальная позиция 11

Адрес P

Начальная позиция 16

Высота цели

1.90 м

Высота инструмента

1.60 м

Коррекция ВК

-0.0005 гон

Коррекция ГК

0.0025 гон

Run Center comp.

0.0005 гон

Run Center comp.

0.0060 гон

Температура

20 °C

Давление воздуха

1012 hPa

Постоянная отражателя

-0.035 м

Масштаб

1.000000

126

Форматы данных B

Запись изменения параметров инструмента

Чтобы сохранить параметры настройки инструмента, активируйте в меню

Настр.записи. При включении инструмента будут записаны следующие

измененные настройки и параметры:

For M5 | Adr 00009 | TI INPUT

|th

2.000 m

|ih

1.700 m

For M5 | Adr 00011 | TI ADJUST

|SK

0.0040 grd

|SZ

0.0055 grd|

For M5 | Adr 00012 | TI ADJUST

|V1

92.4505 grd

|V1

307.5515 grd

-0.0010 grd|

For M5 | Adr 00013 | TI ADJUST

|Hz

284.1015 grd

|Hz

84.1060 grd

0.0025 grd|

For M5 | Adr 00015 | TI ADJUST

|SK

0.0040 grd

|SZ

0.0055 grd|

For M5 | Adr 00016 | TI INPUT

|T_

25 C

1000 hPa

|PC

-0.005 m|

For M5 | Adr 00017 | TI INPUT

1.000005

For M5 | Adr 00018 | TI COM-OFF

For M5 | Adr 00019 | TI COM-ON

For M5 | Adr 00020 | TI Hz=0

|Hz

0.0000 grd

For M5 | Adr 00021 | TI HOLD

|Hz

300.000 grd

For M5 | Adr 00022 | TI DR

|th

0.000 m

|PC

0.000 m

0.035 m|

For M5 | Adr 00023 | TI PR

|th

2.000 m

|PC

-0.005 m

0.030 m|

For M5 | Adr 00024 | TI KN STAT

For M5 | Adr 00025 | PI1

|Hz

300.0035 grd

|VI

92.4435 grd|

BS1000

For M5 | Adr 00026 | PI1

1000

1000.000 m

2000.000 m

0.000 m|

For M5 | Adr 00027 |TI

|Om

200.0035 grd

Запись

Комментарий

INPUT

ввод th/ih

ADJUST V1(1) V1(2) i

настройка индекса V/Коллиматора

ADJUST Hz(1) Hz(2) c

настройка индекса V/Коллиматора

ADJUST

настройка индекса V/Коллиматора или Компенсатора

INPUT

Введенная температура, давление, постоянная отражателя

INPUT

Введенный масштаб

COM-ON

Компенсатор ВКЛ

COM-OFF

Компенсатор ВЫКЛ

Hz = 0

Hz(=0)

HOLD

Установленный угол ГК

Безотражательный режим (DR) включен. PC=установленное,

A=вычисленное (PC - установленное значение в параметрах

отражателя)

Режим призмы (PR) включен. PC=установленное, A=вычисленное

(PC - установленное значение в параметрах отражателя)

Hz +

Увеличение отсчета ГК по часовой стрелке.

Hz -

Увеличение отсчета ГК против часовой стрелки.

127

B Форматы данных

Идентификатор точки PI в формате M5

Идентификатор PI состоит из 27 символов. Он начинается с колонки 22 и

заканчивается в колонке 48 строки данных формата M5. Структура данных

внутри PI описывается маркерами. Максимум 10 номеров маркеров с

предшествующим им идентификатором типа от PI1 до PI0 (колонки 18, 19, 20),

могут быть присвоены PI (в зависимости от инструмента).

Идентификатор типа в формате M5

Требования к форматам данных меняются каждый год. Для обеспечения

обратной совместимости, формат M5 поддерживает идентификаторы типа для

всех доступных форматов, основанных на исходном формате данных (Rec500).

Идентификаторы типа описываются двумя символами (кроме Adr). Если

используется только один символ, второй символ остается пустым.

В формате M5 существует пять идентификаторов типа (TK):

•

TK1: Adr Идентификатор адреса (Значение1)

•

TK2: T2 Идентификатор информации (Значение2)

•

TK3: T3 Идентификатор 3. Поле значения (Значение3)

•

TK4: T4 Идентификатор 4. Поле значения (Значение4)

•

TK5: T5 Идентификатор 5. Поле значения (Значение5)

Пример: PI для идентификатора точки или TI для идентификатора текста могут

быть использованы для T2. Для T3, T4, T5, D, Hz, V или Y, X, Z могут быть

использованы.

Специальные символы, стр 124 аналогичны в формате M5.

128

Форматы данных B

B8.3

Маркеры в формате M5

Электронный тахеометр Product Name использует маркеры, которые

сохраняются в инструменте. Эти маркеры состоят из трех блоков с четко

заданной длиной блока. Пользователь может изменить порядок блоков номеров

или кодов точек также, как и положение информационных блоков.

Пример 1: строка данных PI

Номер позиции

123456789012345678901234567

пример маркировки

PPPPPPPPPPPP CCCCC

пример маркировки

CCCCCPPPPPPPPPPPP

где

PPPPPPPPPPPP

12-ти значный номер точки

CCCCC

5-ти значный номер точки

Пример 2: строка данных TI

Номер позиции

123456789012345678901234567

пример маркировки

I I I I I I I

пример маркировки

I I I I I I I

где

I I I I I I I

7-ми значный блок информации

Подсказка - Информационный блок (I) выровнен влево, код (C) и номер точки (P)

выровнен вправо.

Чтобы изменить параметры настройки Product Name в формате M5, выберите

[МЕНЮ] и [6] Интерфейс.

Подсказка - В случае наложения информации в блоках, инструмент возвращается к

параметрам по умолчанию.

129

B Форматы данных

B8.4

Блоки значений

В формате M5 существует три блока значений:

Формат

Значение1

Значение2

Значение3

dim

Все блоки значений предваряются идентификатором типа, который определяет

функцию последующего значения.

В формате M5 для блока значений имеется описание единиц измерения (dim),

которое следует за блоком значений, отделенное пробелами, и состоит из 4

знаков.

Введенные значения в блоке выравниваются вправо. Десятичная точка, цифры

после запятой и описание предшествующих символов соответствуют

харакетристикам инструмента.

Можно задать следующие единицы измерения:

Значения

Единицы измерения

Угловые измерения

гоны, десятичные градусы, ГМС, мил,%

Расстояния, координаты

м, фт

Давление

мм. рт. ст., гПа, дюймы рт. ст.

Температура

градусы по Цельсию, градусы по Фаренгейту

Стандарт, PR, и т.д.

Нет единиц измерения

ПРЕДОСТЕРЕЖЕНИЕ - Если файлы в формате Trimble Elta создаются вручную, очень

важно помнить, что при использовании данных в инструменте количество знаков после

запятой и единицы измерения необходимо настраивать соответственно.

130

Форматы данных B

B8.5

Запись строк данных

Таблица B.7, приведенная ниже, показывает, как сохраняются строки данных.

Таблица B.7 Записанные строки данных

Режим

Зап.

Реж. 2

Содержание записи

Комментарий

P, C, I

Единичное

CCCCC PPPPPPPPPPPP

режим ГК ВК, k=1, 2, 3, 4 в зависимости

измерение.

от системы V

CCCCC PPPPPPPPPPPP

h/Z

режим горизонтального проложения

CCCCC PPPPPPPPPPPP

режим наклонного расстояния, k=1, 2, 3, 4

в зависимости от системы V

CCCCC PPPPPPPPPPPP

h/Z

режим координат, последовательность y,x

CCCCC PPPPPPPPPPPP

h/Z

режим координат, последовательность x,y

CCCCC PPPPPPPPPPPP

h/Z

режим координат, последовательность n,e

CCCCC PPPPPPPPPPPP

h/Z

режим координат, последовательность e,n

Настройка c/i

ADJUST

k=1, 2, 3, 4 в зависимости от системы V

ADJUST

Adjust comp.

ADJUST

Введенные значения

INPUT

S PPPPPPPPPPPP

Z ... высота станции

Компенсатор

COM-ON

Компенсатор включен

COM-OFF

Компенсатор выключен

Координаты

STA+OFF

точка к линии

относительно оси

A PPPPPPPPPPPP

опорная точка A

(Станция + смещение)

B PPPPPPPPPPPP

опорная точка B

A=S

если станция задана как A

B=S

если станция задана как B

A-B

длина базы

CCCCC PPPPPPPPPPPP

измерение точки P

CCCCC PPPPPPPPPPPP

h/Z/ω

измерение точки P; y, x, e, n в зависимости

от системы координат, если станция

задана как P

P=S

h/Z/ω

Недоступные

CON. DST.

расстояния

A PPPPPPPPPPPP

опорная точкаt A

CCCCC PPPPPPPPPPPP

измерение точки P

A-P

h/Z

недоступное расстояние A-P

P-P

h/Z

недоступное расстояние P-P

Высота объекта

OBJ. HT

A PPPPPPPPPPPP

опорная точка A

CCCCC PPPPPPPPPPPP

измерение точки P, k=1...4, в зависимости

от системы V

CCCCC PPPPPPPPPPPP

измерение точки P

! PPPPPPPPPPPP

Установка значения Z

PPPPPPPPPPPP

k=1, 2, 3, 4 в зависимости от системы V

131

B Форматы данных

Таблица B.7 Записанные строки данных (continued)

Режим

Зап.

Реж. 2

Содержание записи

Комментарий

P, C, I

Âåðòèêàëüíàÿ ïëîñêîñòü

VERT. PL

A PPPPPPPPPPPP

опорная точка A

B PPPPPPPPPPPP

опорная точка B

A-B

длина базы

CCCCC PPPPPPPPPPPP

измерение точки P, k=1...4, в зависимости

от системы V

CCCCC PPPPPPPPPPPP

измерение точки P; y, x, e, n в зависимости

от системы координат

P=S

если станция задана как P

PPPPPPPPPPPP

установка значений y, x, или n в

зависимости от системы координат

PPPPPPPPPPPP

установка значения h

PPPPPPPPPPPP

Вычисление площади

AREA

CCCCC PPPPPPPPPPPP

измерение точки P

CCCCC PPPPPPPPPPPP

измерение точки P

CCCCC PPPPPPPPPPPP

ввод (или из MEM) точки P

AREA

Неизвестная станция

UN STAT

A PPPPPPPPPPPP

опорные точки A, B, C, D, E

A PPPPPPPPPPPP

измерение на A, B, C, D, E

A PPPPPPPPPPPP

невязка точки от A, B, C, D, E

S PPPPPPPPPPPP

координаты станции

масштаб, ориентировка,

среднеквадратическое отклонение

Известная станция

KN STAT

S PPPPPPPPPPPP

координаты станции

A PPPPPPPPPPPP

опорная точка A

A PPPPPPPPPPPP

измерение на A (режим Hz, V)

A PPPPPPPPPPPP

измерение наA (режим SD, Hz, V)

ориентировка (Hz, V)

масштаб, ориентировка (SD, Hz, V)

Высота станции

EL STAT

PPPPPPPPPPPP

высота A

A PPPPPPPPPPPP

измерение A

S PPPPPPPPPPPP

вычисленная выота станции

Съемка

POLAR

CCCCC PPPPPPPPPPPP

исходные отсчеты

CCCCC PPPPPPPPPPPP

координаты

CCCCC PPPPPPPPPPPP

эксцентриситет Tv, Th, Tl, Tr, Ts

132

Форматы данных B

Таблица B.7

Записанные строки данных (continued)

Режим

Зап.

Реж. 2

Содержание записи

Комментарий

P, C, I

Разбивка

ST-OUT

SO P-LN

RefLine 2D

SO D-LN

DifLine 2D

PPPPPPPPPPPP

в зависимости от метода разбивки

PPPPPPPPPPPP

в зависимости от метода разбивки

PPPPPPPPPPPP

в зависимости от метода разбивки

PPPPPPPPPPPP

в зависимости от метода разбивки

PPPPPPPPPPPP

в зависимости от метода разбивки

(RefLine 2D)

PPPPPPPPPPPP

в зависимости от метода разбивки

(DivLine 2D)

PPPPPPPPPPPP

k =1, 2, 3, 4, в зависимости от системы V

PPPPPPPPPPPP

разности разбивки в зависимости от

метода измерений

PPPPPPPPPPPP

разности разбивки в зависимости от

метода измерений

PPPPPPPPPPPP

разности разбивки в зависимости от

метода измерений

PPPPPPPPPPPP

разности разбивки в зависимости от

метода измерений

PPPPPPPPPPPP

разности разбивки в зависимости от

метода измерений (RefLine 2D)

PPPPPPPPPPPP

контроль

PPPPPPPPPPPP

контрольное измерение

A PPPPPPPPPPPP

опорная точка A (RefLine 2D, DivLine 2D)

B PPPPPPPPPPPP

опорная точка B (RefLine 2D)

A=S

если станция задана как A (RefLine 2D)

A=B

RefLine 2D A-B

B=S

если станция задана как B (RefLine 2D)

Примечание - может быть выбран один из режимов записи: 1: MEM/1, V24/1; 2:

MEM/2, V24/2; 3: 1+2

133

B Форматы данных

B.9

Формат данных Nikon

Электронный тахеометр Product Name может быть использован с любым

программным обеспечением, поддерживающим формат данных Nikon.

B9.1

Формат данных при загрузке координат в инструмент

Вы можете загрузить в инструмент координаты в следующем формате:

P, X , Y , Z, C

P , X , Y , Z

P , X , Y , , C

P , X , Y , ,

P , X , Y ,

P , , , Z , C

P , , , Z

Пример данных

20100,6606.165,1639.383,30.762,RKBSS

20104,1165611.6800,116401.4200,00032.8080

20105 5967.677 1102.343 34.353 MANHOLE

20106 4567.889 2340.665 33.444 PT1

20107 5967.677 1102.343 34.353

20109,4657.778,2335.667,,PT2

20111,4657.778,2335.667

20113 4657.778 2335.667

20115,,,34.353,MANHOLE

20117,,,33.444

134

Форматы данных B

B9.2

Загрузка сырых данных в формате Nikon

Записи координат

тип

(pt id)

широта

долгота

высота

код

тип

один из следующих кодов:

UP Загруженная точка

MP Точка, введенная вручную

CC Вычисленные координаты

RE Точка, полученная из засечки

Номер точки

(pt id)

Идентификатор точки

широта

Координата широты

долгота

Координата долготы

высота

Координата высоты

код

Код объекта

Запись установки станции

stnpt

(stnid)

bspt

(bs id)

bsazim

bsha

Идентификатор записи станции (фиксированный текст)

stnpt

Номер точки станции

(stn id)

Идентификатор станции

bspt

Номер задней точки

(bs id)

Идентификатор задней точки

Высота инструмента

bsazim

Азимут на заднюю точку

bsha

Отсчет по горизонтальному кругу при наведении на заднюю точку

Запись контрольной точки

(pt id)

time

code

Идентификатор записи контрольной точки (фиксированный текст)

Номер точки

(pt id)

Идентификатор точки

Высота отражателя

Наклонное расстояние

Горизонтальный угол

Вертикальный угол

time

24-часовая метка времени

code

Код объекта

135

B Форматы данных

Запись измерений на любую точку

time

code

Идентификатор записи точки (фиксированный текст)

Номер точки

Высота отражателя

Наклонное расстояние

Горизонтальный угол

Вертикальный угол

time

24-часовая метка времени

code

Код объекта

Запись измерений точки разбивки

(sopt)

time

Идентификатор записи точки разбивки (фиксированный текст)

Записанный номер точки

(sopt)

(Уникальный номер точки разбивки)

Высота отражателя

Наклонное расстояние

Горизонтальный угол

Вертикальный угол

time

24-часовая метка времени

Записи КЛ/КП (F1/F2)

сторона

time

сторона

Одно из следующего:

Измерение при КЛ (фиксированный текст)

Измерение при КП (фиксированный текст)

Номер точки

Высота отражателя

Наклонное расстояние

Горизонтальный угол

Вертикальный угол

time

24-часовая метка времени

136

Форматы данных B

Записи комментария/примечания

text

Идентификатор записи комментария (фиксированный текст)

text

Текст комментария

B.10 Список номеров/имен и кодов точек

Для списков номеров/имен и кодов точек используется одинаковый формат.

B10.1

Формат файла

DEFAULT

Первая строка должна содержать текст

{

“DEFAULT”, набранный заглавными

String1 , Code1

буквами.

Layer2

{

String2-1, Code2-1

String2-2, Code2-2

}

Layer3

{

Layer 3-1

Фигурные скобки { } группируют

{

String3-1-1, Code3-1-1

элементы вместе.

String3-1-2, Code3-1-2

Например, Layer 3-1 содержит String 3-1-

}

1 и String 3-1-2.

String3-2, Code3-2

Layer 3 содержит пять элементов от

String3-3, Code3-3

}

Layer 3-1 до String 3-3.

String4, Code4

String5, Code5

String6, Code6

String7, Code7

}

“String” означает символы, которые

отображаются на экране. “Code” означает

символы, которые сохраняются в памяти.

Рисунок B.4

Формат записи списка имен и кодов точек

137

C Технические характеристики

C.11 Зрительная труба

Длина

158 мм (6.20 inch)

Увеличение

33х

Рабочий диаметр объектива

45 мм (1.77 inch)

Дальномер 50 мм (1.97 inch)


Прямое

Угол поля зрения

1°20'

2.3 м на 100 м (2.3 фт на 100 фт)

Разрешающая способность

3.0"

C.12Дальность измерений

С помощью этого дальномера не могут быть измерены расстояния менее 1.5 м

(4.92 фт).

Дальность измерения в отсутствии тумана при прямой видимости примерно 40 км (25

миль)

В режиме с отражателем

На отражающую марку (5 см x

270 м (886 фт)

5 см)

Стандартная призма (1P)

3,000 м (9,840 фт)

В безотражательном режиме

Опорная цель

300 м (984 фт)

Примечание - На цель не должен падать прямой солнечный свет.

Примечание - За “Опорную цель” принимается белый материал с высокой

отражающей способностью.

Примечание - Максимальное расстояние измерения составляет 500м

в безотражательном режиме.

C.13Точность измерения расстояний

Режим повышенной точности

В режиме с

± (2 + 2 ppm x D) мм* (от -10 °C до +40 °C)

отражателем

± (2 + 3 ppm x D) мм* (от -20 °C до -10 °C), (от +40 °C до +50 °C)

Безотражательный

± (3 + 2 ppm x D) мм (от -10 °C до +40 °C)

режим

± (3 + 3 ppm x D) мм (от -20 °C до -10 °C), (от +40 °C до +50 °C)

Стандартный режим

В режиме с

± (10 + 5 ppm x D) мм

отражателем

Безотражательный

± (10 + 5 ppm x D) мм

режим

140

Технические характеристики C

C.14Интервалы измерений

Интервалы измерений могут меняться в зависиомти от расстояния и погоды.

Для начального измерения может потребоваться несколько секунд.

Режим повышенной точности

В режиме с отражателем

1.5 сек.

Безотражательный режим

1.8 сек.

Стандартный режим

В режиме с отражателем

0.8 сек.

Безотражательный режим

1.0 сек.

Поправка смещения призмы

от -999 мм до +999 мм

(с шагом 1 мм)

C.15Угловые измерения

Отсчетная система

Фотоэлектрический инкрементный датчик

Диаметр круга (считывание)

88 мм (3.46 in.) (79 мм (3.11 in.))

Минимальный отображаемый

отсчет

DMS

1''/5''/10''

DEG

Trimble M3 3"DR: 0.0002°, 0001°, 0.005°

Trimble M3 5"DR: 0.0005°, 0001°, 0.005°

400G

Trimble M3 3"DR: 0.2mg / 1mg / 5mg

Trimble M3 5"DR: 0.5mg / 1mg / 5mg

MIL6400

0.01M / 0.1M / 0.5M

стандарт точности

Trimble M3 3"DR: 3"/ 1.0 mgon

DIN18723

Trimble M3 5"DR: 5"/ 1.5 mgon

C.16Двух осевой компенсатор

Метод

жидко-электрическое детектирование

Диапазон компенсатора

±3'

C.17Наводящие/закрепительные винты

Тип

Соосные винты

Диапазон

±3.5°

C.18Трегер

Тип

Съемный

141

C Технические характеристики

C.19Чувствительность уровней

Цилиндрический

30'' / 2 мм

Круглый

10' / 2 мм

C.20Оптический отвес


Прямое

Увеличение

Поле зрения

5°

Диапазон фокусировки

от 0.5 м (1.6 фт) до бесконечности

C.21Экран и клавиатура

Тип экрана

Графический ЖКЭ

Разрешение

128 x 64

Освещение экрана

Лампа подсветки

Клавиатура

Расположение

с одной стороны (со второй стороны дополнительно)

C.22Разъемы на инструменте

Коммуникационные

Тип

RS-232C

Максимальная скорость

38400 бод/с, асинхронная

передачи

Входной разъем для подачи

от 7.2 В до 11 В постоянного тока

напряжения от внешнего

источника питания

C.23Батарея BC-65

Выходное напряжение

7.2 В постоянного тока,

перезаряжаемая

Время непрерывной работы

Непрерывное измерение углов и расстояний

8 часов

Измерение углов/расстояний каждые 30 секунд

16 часов

Непрерывное измерение углов

30 часов

Примечание - Протестировано при 25°C (нормальная температура). Время

работы может отличаться в зависимости от срока службы батареи и

окружающих условий.

142

Технические характеристики C

C.24Температурный диапазон

Диапазон рабочих температур

от -20 °C до +50 °C

(от -4 °F до +122 °F)

Диапазон температур хранения от -25 °C до +60 °C

(от -13 °F до +140 °F)

C.25Размеры

Прибора

168 мм W x 173 мм D x 347 мм H

(6.6 inch W x 6.8 inch D x 13.7 inch H)

Упаковочного ящика

470 мм W x 350 мм D x 231 мм H

(18.5 inch W x 13.8 inch D x 9.1 inch H)

C.26Вес

Прибора

5.0 кг (11.02 lbs), приблизительно (включая трегер)

Батареи BC-65

0.4 кг (0.88 lbs), приблизительно.

Упаковочного ящика

3.2 кг (7.05 lbs), приблизительно.

Зарядного устройства Q-75U/E

0.45 кг (0.99 lbs)

143

Глоссарий

В этом разделе объясняется назначение программных кнопок и некоторых

терминов, используемых в этом руководстве.

.27

Глоссарий программных кнопок

В программном обеспечении используются следующие кнопки.

Поиск точки по адресу.

?К

Поиск точки по коду точки.

?Т

Поиск точки по номеру/имени.

?Ш

Поиск следующей точки с такими же условиями.

A=P

Заменить точку A на точку P.

A=S

Описать точку A как точку станции (S).

Доб

Добавить элемент (например, имя или номер точки).

A-P

Выполнить функцию радиального соединения расстояния.

Аз

Ввести значение азимута.

B=S

Описать точку B как точку станции (S).

АзРасст

Открыть экран Азимут-расстояние.

С/МО

Выполнить угловые настройки

ПРОВ

Проверка компенсатора и нулевой точки вертикальной шкалы.

C-нет / C-Да

Включить/выключить компенсатор.

Comp

Установить коррекцию компенсатора.

Создать

Создать проект.

Удал

Удалить строку данных.

Вывод

Открыть экран просмотра данных.

ВЫвод

Переключить отображение Z, h, и w.

ECC

Открыть экран измерения объекта со смещением.

Прав

Позволяет вам редактировать поля данных.

ГК=0

Установка или сброс горизонтального угла в ноль.

hУст

Ввести смещение h.

I-ft

Установлены единицы измерения - футы США. Нажмите

программную кнопку для перехода к международным футам.

145

Глоссарий

Установка высоты инструмента.

ih/Zs

Установка высоты инструмента и координаты Z станции.

Ввод

Открывает экран ввода, например, для ввода координат.

Ввод

Ввод данных.

Инт

Открывает экран настройки нтерфейса.

INTS

Открывает экран меню функции пересечения.

Job

Открывает список проектов.

Слой

Добавляет слой (например, к списку имен точек).

Список

Открывает список имен или кодов точки.

Установлены единицы измерения - международные футы. Нажмите

программную кнопку для перехода к метрам.

Открывает экран редактирования масштаба.

Добавить точки.

ОК

Подтвердить существующие или измененные параметры или ввод.

стар

Сохранить старые (существующие) значения.

Ориентировка неизвестна.

P=S

Задать точку P как точку станции (S).

P-P

Выполнить функцию вычисления последовательного расстояния

между предыдущей и следующей точкой.

Повт

Вернуться к экрану измерений.

Сброс

Перезагружает программу и инструмент.

Поиск

Поиск заданного адреса.

Спящий

Включает режим энергосбережения.

Стек

Открывает список ранее использованных имен или кодов точек.

Стоп

Останавливает измерения.

Тест

Открывает экран Тест.

Задать высоту цели.

Задать высоту отражателя.

th/ih

Устанавливает или изменяет высоту цели/инструмента.

Наклон между двумя точками в процентах.

V-ft

Установлены единицы измерения - метры. Нажмите программную

кнопку для перехода к футам США.

146

Глоссарий

xУст

Ввести смещение x.

Ввести координаты XY.

Ввести смещение y.

Задать координату Z.

.28

Глоссарий терминов

Этот глоссарий объясняет термины, используемые в руководстве.

2D наблюдения

Двумерные наблюдения, X и Y.

3D наблюдения

Трехмерные наблюдения, X, Y, и Z.

точность

Приближение измерений к точному значению измеряемой величины.

уравненные значения

Значения, полученные из данных наблюдений (измерений) путем

процесса устранения ошибок из этих данных при уравнивании сети.

уравнивание

Процесс определения и внесения коррекции в наблюдения для

устранения ошибок при уравнивании сети.

алгебраический знак

Знак (+ или -) связан со значением и указывает на положительное

или отрицательное число.

алгоритм

Набор правил для решения проблемы за определенное число шагов

алидада

В этом руководстве под термином алидада понимается врщающаяся

часть корпуса инструмента. Она включает корпус, декодер ВК/ГК,

оптический отвес, цилиндрический и пузырьковый уровни, дисплей и

клавиатуру, микрометренные винты и зажимы.

Дальномер независим от алидады.

температура

Текущая температура окружающей среды.

окружающей среды

углы и расстояния

Традиционное измерение горизонтального и вертикального углов и

наклонного расстояния.

значение атрибута

Отличительная особенность объекта, выбираемая из перечня его

свойств (атрибутов). Например, тип покрытия может иметь атрибуты;

набор: асфальт, гравий или бетон - это перечень свойств, а гравий -

атрибут.

ось

Одна из опорных линий системы координат.

азимут

Направление по горизонтали, вычисляемое по часовой стрелке от

плосоксти меридиана (в направлении севера).

задняя точка

Точка с известными координатами или известным азимутом от точки

расположения инструмента, используемая для привязки

инструмента во время его установки.

147

Глоссарий

базовая линия

Положение точки относительно другой точки.

бод

Используется для описания скорости передачи данных по

последовательному интерфейсу от одного устройства к другому.

Скорость передачи имеет размерность бит в секунду.

направление

Угловое значение, определяющее направление линии,

определяемое на основе местных ИГД, используемых при съемке.

репер

Геодезический знак, имеющий известные координаты и высоту,

служащий обоснованием для съемки.

пузырьковый

См. круглый уровень.

уровень

калибровка

Коррекция, применяемая к входящим сырым данным измерения.

(оборудования)

Например, выполнение коррекции по азимуту к данным

направления.

калибровка (на

Метод вычисления местных координат, основанных на

местности)

картезианских координатах ECEF.

контрольная сумма

Метод проверки целостности передаваемых данных. Контрольная

сумма - это целое число, вычисляемое по строке данных.

круглый уровень

Спиртовой уровень, с круглым пузырьком в верхней части

сферической формы и градуировкой, состоящей из концентрических

кругов. Применяется при решении задач, где не требуется высокая

точность.

компенсатор

Датчик, монтируемый на алидаде, находящийся в одной плоскости с

горизонтальной осью и осью наведения. Он обнаруживает угловую

ошибку и возвращает ее системе для внесения необходимой

коррекции.

компонента

Одно из трех геодезических наблюдений, используемых для

описания трехмерной базовой линии между двумя контрольными

точками. Одна и та же базовая линия может быть описана:

азимутом, разностью высот и расстоянием (в координатах

эллипсоида); дельта X, дельта Y и дельта Z (в геоцентрических

картезианских координатах); смещением на север, восток и

возвышением (в местных плоских кординатах).

контрольная точка /

Закрепленная точка, чьи координаты были или будут присвоены для

контрольная станция

использования в геодезических наблюдениях.

система координат

Математически описанный метод для определения положения точек.

Расстояния или углы от соответствующих опорных точек позволяют

вычислить другие точки в системе.

координаты

Набор чисел, используемый для определения положения точек.

поправки

Поправки, вносимые в наклонное расстояние или вертикальный угол

для коррекции атмосферной рефракции или за кривизну земли.

148

Глоссарий

ГГГМММммм

Формат для ввода значений углов или широты и долготы. Выбор

этой опции позволяет вводить значения как градусы, минуты и

десятичные доли минут. Например, 45°21.457' вводится как

45.21457. Южные широты и западные долготы вводятся как

отрицательные значения.

ГГГММССссс

Формат для ввода значений углов или широты и долготы. Выбор

этой опции позволяет вводить значения как градусы, минуты,

секунды и десятичные доли секунд. Например, 45°21'45.7" вводится

как 45 21 457. Южные широты и западные долготы вводятся как

отрицательные значения.

разность высот

Разность высот двух точек.

дельта N, дельта E,

Разность координат, выраженная в местной геодезической

дельта U

горизонтальной системе координат.

дельта X, дельта Y,

Разность координат, выраженная в геоцентрической картезианской

дельта Z

системе координат.

безотражательный

Режим измерений, при котором не используется отражатель.

режим (DR)

направление

Угол между линией и теоретически выбранной опорной линией.

Когда опорная линия направлена на север или юг, углы измеряются

в восточном или западном направлении такое направление

называют направлением. Когда опорная линия направлена на юг,

углы измеряются в направлении против часовой стрелки - такое

направление называют азимутом.

расстояние

Величина (изменения) разности положения двух точек. Например,

когда кто-то двигается к точке, расстояние меняется.

эксцентрическое

Когда необходимая точка не может быть измерена непосредственно

измерение

с точки станции, вы можете использовать функции программы

“эксцентрического измерения” для поиска пути вычисления

положения этой точки основываясь на результатах альтернативных

измерений.

Дальномер

Электронный дальномер (часть зрительной трубы инструмента).

возвышение

Вертикальное расстояние от ИГД, обычно от уровня моря, до точки

или объекта на земной поверхности. Термины “возвышение” и

“высота” часто используются как синонимы, однако в современной

геодезической практике термин “возвышение” предпочтительнее

использовать для указания высоты на поверхности земли, а термин

“высота” используется для точек в пространстве над земной

поверхностью.

149

Глоссарий

ошибка

Разница между измеренным значением величины и ее истинным

значением. Ошибки измерения в основном делятся на три

категории:: грубые погрешности, систематические ошибки и

случайные ошибки. Среднеквадратический анализ используется для

обнаружения и устранения грубых погрешностей и систематических

ошибок, а среднеквадратическое уравнивание используется для

вычисления и правильного распределения случайных ошибок.

Высота.

ГК

Горизонтальный угол.

См. горизонтальное проложение.

горизонт

Плоскость, перпендикулярная отвесу в заданной точке.

горизонтальное

Расстояние между двумя точками, вычисленное как расстояние

проложение

вдоль горизонтальной проекции линии, соединяющей эти точки.

режим ввода

Данные, получаемые в результате наблюдений или измерений или с

помощью ручного ввода.

высота инструмента

1) Высота центра зрительной трубы (горизонтальная ось) над

(ih)

землей или центром геодезического пункта.

2) Высота линии наведения нивелира над заданными ИГД.

пересечение

Серия вычислительных функций для определения новой точки с

помощью кобинации серии измерений.

известная станция

Один из методов установки станции в полевых условиях.

Используются координаты на точке стояния станции. Задняя точка

используется для ориентации и может быть задана углом на эту

точку или координатами.

формат M5

Исходный формат данных Zeiss M5 является общим стандартом для

всех бывших геодезических систем Elta и нынешних систем Trimble

3600 и M3.

M5“ имеет пять блоков измеренных данных в одной строке:

Все 5 блоков данных предваряются идентификатором. Три числовых

блока данных имеют стандартный шаблон, включающий 14 цифр.

Кроме знака и десятичной точки в эти блоки данных можно записать

числа с заданным числом знаков после запятой.

Информационный блок состоит из 27 символов. Он используется

для идентификатора точки (PI) и текстовой информации (например,

TI).

топографическая

Основными задачами топографической съемки является

съемка

определение конфигурации (рельефа) поверхности земли и

положения естественных или искуственных объектов на ней.

MEM-Periph

Загрузка содержимого внутренней памяти на офисный компьютер.

150

Глоссарий

NiMH

Аббревиатура Никель-Металлгидрида, материала, используемого в

некоторых аккумуляторах. В отличие от никель-кадмиевых

аккумуляторов, NiMH аккумуляторы не используют тяжелые

металлы, которые имеют токсичные свойства. Кроме того, они

имеют на 50% больше емкости, чем никель-кадмиевые

аккумуляторы и не зависят от “эффекта запоминания”.

Расстояние между

Функция для вычисления горизонтального проложения, разницы

предыдущей и

высот и наклонного расстояния между двумя точками. В этом

следующей точкой

режиме для вычисления используются две последних измеренных

(последовательно)

точки.

постоянная

Постоянное значение, вычитаемое из измеренного расстояния когда

отражателя

вы производите измерения на отражатель. Значение уникально для

каждого типа отражателя.

режим измерений с

Режим измерения с использованием отражателя.

призмой (PR)

Расстояние между

Функция для вычисления горизонтального проложения, разницы

предыдущей и

высот и наклонного расстояния между двумя точками. В этом

следующей точкой

режиме для вычисления всегда используется первая измеренная

(радиально)

точка в качестве основы для вычислений.

режим записи

В меню Интерфейс режим записи может быть задан как [ВСЕ] или

[Подтв.].

Когда вы устанавливаете режим записи [ВСЕ], нажмите [MEAS/ENT]

для выполнения измерения и записи точки с именем/кодом,

установленным по умолчанию, используя всего одну точку.

Когда вы устанавливаете режим записи [Подтв.], программа покажет

вам записываемые данные перед возвращением к экрану

измерений.

В поле Настройка записи может быть задано [Да] или [Нет].

Если для Настройки записи установлено [Да], параметры режима

записи сохраняются даже после перезагрузки программы. См.

Настройка параметров записи и передачи данных, стр. 37.

отражатель

Цель измерения (обычно имеется ввиду призма).

без отражателя

Относится к безотражательному режиму.

настройка

Для электронного тахеометра Trimble M3 можно сохранить три

региональных

набора региональных настроек. При первом включении

параметров

инструмента вы должны выбрать язык интерфейса, затем

появляется экран РЕГИОН. НАСТРОЙКИ, где вы должны выбрать требуемый

регион. См. Изменение региональных настроек, стр. 30.

удаленный объект

Высота недоступной точки, определяемая измеренным наклонным

расстоянием и вертикальным углом. См. Высота удаленного

объекта, стр. 93.

151

Глоссарий

обратная засечка

Один из методов установки станции. С помощью измерения двух и

более известных точек, программа может вычислить координаты

станции и ее ориентацию.

невязка

Индикатор точности измерений и достоверности обратной засечки.

Если эта величина достаточно мала, вы можете считать установку

станции успешно выполненной.

крест визирных нитей

Система указателей, расположенная в зрительной трубе

перпендикулярно осям, находящаяся в главном фокусе, для

определения линии наведения зрительной трубы.

RS-232

Изначально - стандарт для девяти-проводного интерфейса

телетайпов, установленный Ассоциацией Производителей

Электроники. В настоящее время стандарт для передачи данных

между компьютерами с помощью последовательного соединения.

масштаб

Множитель, применяемый к координатам или другим линейным

переменным, например, для картографических проекций и

преобразований.

масштабный

Параметр картографической проекции, используемый для

коэффициент

преобразования расстояний на эллипсоиде в спроецированные

(плоские) расстояния и обратно.

Наклонное расстояние.

поправка на уровень

Одна из поправок при преобразовании координат, относящаяся к

моря

уровню моря. Вы можете установить значение ВЛ или ВЫКЛ. См.

Параметры коррекции ошибок, стр. 39.

spatial eccentricity

Одна из прикладных эксцентрических функций. С ее помощью

вычисляется точка путем ввода распределенного расстояния Ts.

См. Измерения со смещением, стр. 81.

разбивка

Прикладная функция, применяемая для размещения колышка в

выбранном положении на местности. Также относится к функции

выноса в натуру.

станция

Местоположение инструмента.

высота цели

Высота цели (отражателя).

параметры цели

Комбинация высоты цели и режима измерений.

опознак

Обозначение точки на земле с помощью любого материала, в виде

симметричной контрастной фигуры для точной идентификации этой

точки на аэрофотоснимке.

температурная

Алгебраически добавляемая к измерениям величина для

поправка

компенсации изменения измеряемых длин вследствие термальных

колебаний от стандартных условий.

топо

См. топографический.

152

Глоссарий

топографический

Объект поверхности земли, образующий некую форму. Единичный

объект, такой как гора или аллея называется “топографический

объект”.

трегер

Трех-опорная база геодезического инструмента, имеющая

установочные винты для нивелировки инструмента.

Вертикальный угол.

X, Y или Z

Выражение для координат, имеющее разные значения для

картезианских и прямоугольных координат. В картезианской системе

координат X указывает на (направление) оси координат, проходящую

в начале системы отсчета на Гринвичском меридиане, Y на ось,

проходящую через меридиан на 90-м градусе восточной долготы, а Z

на ось в направлении полюса. В прямоугольной системе координат X

означает ось восток-запад, Y означает ось север-восток и Z ось

высоты.

XON/XOFF

Протокол передачи данных.

зенит

Точка на небосводе непосредственно над головой наблюдателя.

зенитный угол

Угол, измеряемый от вертикальной опорной линии. Ноль градусов -

вертикальная линия, направленная строго вверх, 90 градусов -

горизонт, 180 градусов - вертикальная линия, направленная строго

вниз.

153

Электронный тахеометр Trimble M3. Руководство пользователя (Версия 1.2.0) - часть 3
