Электронный тахеометр Trimble M3. Руководство пользователя (Версия 1.2.0) - часть 1

Безопасность и предупреждения

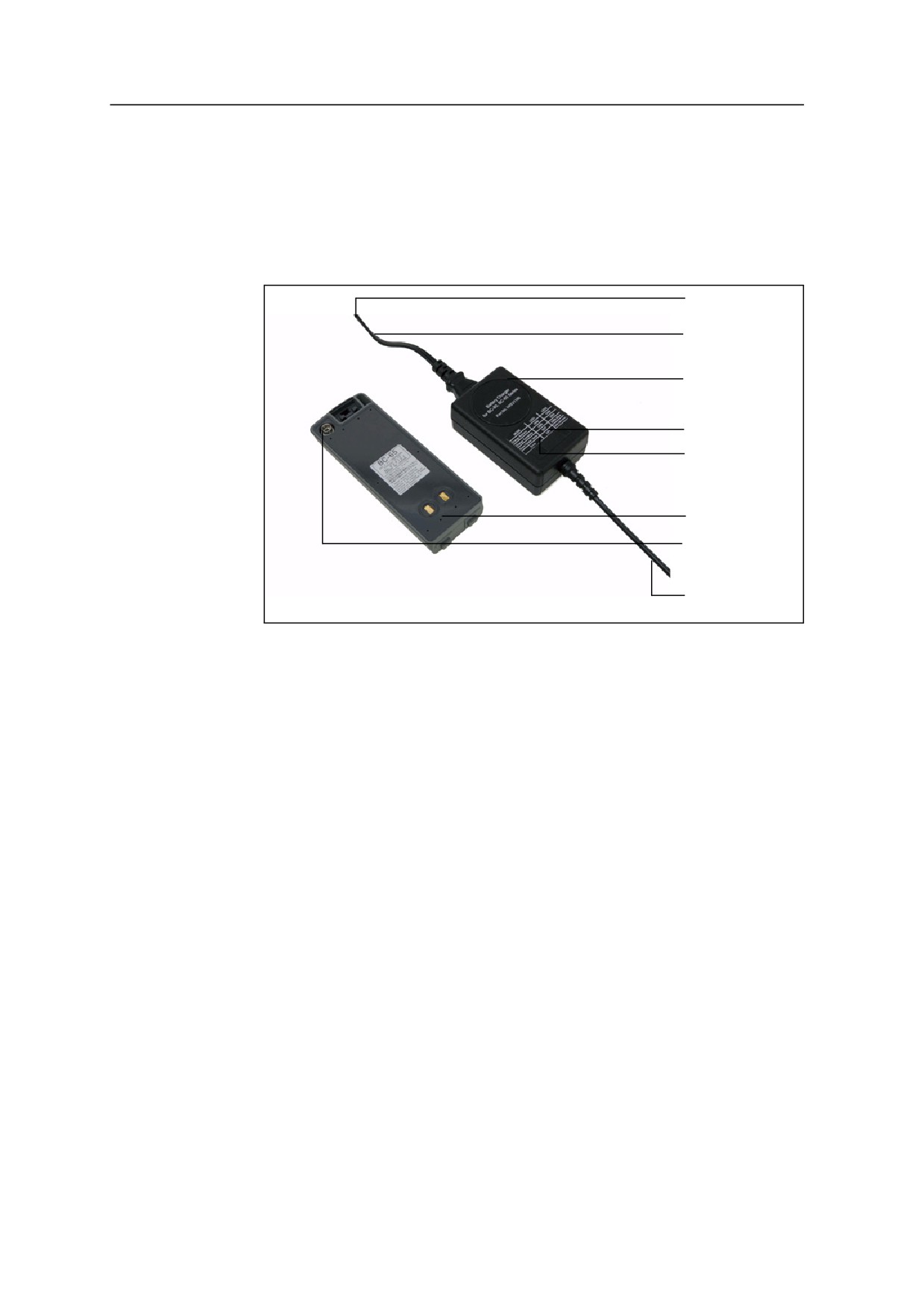

ПРЕДУПРЕЖДЕНИЕ - Используйте только оригинальное зарядное устройство (артикул

C

Q-75U/E) для зарядки батареи (артикул BC-65). Использование других зарядных

устройств, например, артикул Q-7U/E или Q-7C, может привести к возгоранию, пожару, а

также повреждению батареи. (Батарея BC-65 не может быть заряжена с помощью Q-

7U/E или Q-7C.)

ПРЕДУПРЕЖДЕНИЕ - Во время зарядки батареи не накрывайте зарядное устройство

C

материалом или тканью, это может привести к перегреву. Зарядное устройство должно

нормально охлаждаться. Если вы накроете зарядное устройство тканью, это может

вызвать его перегрев.

ПРЕДУПРЕЖДЕНИЕ - Не заряжайте батарею в сырых или пыльных местах, на прямом

C

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая.

Это может привести к удару током, перегреву или возгоранию батареи.

ПРЕДУПРЕЖДЕНИЕ - Несмотря на то, что батарея ВС-65 снабжена автоматом

C

размыкания при коротком замыкании её контактов, необходимо заботиться о том, чтобы

не допускать короткого замыкания выводов. Короткое замыкание может вызвать

возгорание батареи или привести к ожогу.

ПРЕДУПРЕЖДЕНИЕ - Никогда не нагревайте и не жгите батарею. Это может привести к

C

утечке химического вещества или повреждению корпуса и стать причиной серьезных

повреждений.

ПРЕДУПРЕЖДЕНИЕ - При хранении батареи или зарядного устройства, чтобы избежать

C

короткого замыкания, изолируйте контакты предохранительной тесьмой. Отсутствие

изоляции может привести к короткому замыканию и стать причиной возгорания, ожога

или привести к поломке инструмента.

ПРЕДУПРЕЖДЕНИЕ - Батарея ВС-65 сама по себе не является водонепроницаемой. Не

C

оставляйте батарею влажной после отсоединения её от инструмента. Если вода попадет

внутрь батареи, то батарея может загореться.

1.2

Предостережения

Перед использованием инструмента ознакомьтесь со следующими

предостережениями и всегда следуйте их инструкциям:

ПРЕДОСТЕРЕЖЕНИЕ - Использование органов управления, настройки или выполнение

C

действий не в соответствии с их назначением может вызвать опасное излучение.

ПРЕДОСТЕРЕЖЕНИЕ - Металлические ножки штатива очень острые, вы можете

C

пораниться. Будьте осторожны при переноске и установке штатива.

iv

Безопасность и предупреждения

ПРЕДОСТЕРЕЖЕНИЕ - Проверьте плечевой ремень и его застежку перед переносом

C

штатива или инструмента, закрытого в транспортировочном ящике. Повреждение ремня

или не до конца застегнутая пряжка могут стать причиной случайного падения

инструмента, что может нанести вред инструменту и вам.

ПРЕДОСТЕРЕЖЕНИЕ - Перед установкой штатива удостоверьтесь, что ножки штатива

C

хорошо закреплены. В противном случае вы по дороге можете поранить руку или ногу

острием ножки штатива.

ПРЕДОСТЕРЕЖЕНИЕ - После установки прибора на штатив, крепко затяните становой

C

винт трегера. В противном случае инструмент может упасть и получить повреждения или

нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ - Перед установкой прибора на штатив крепко затяните

C

закрепительные винты на ножках штатива. В противном случае при падении штатива

инструмент может получить повреждение или нанести вред вам.

ПРЕДОСТЕРЕЖЕНИЕ - Затяните зажимной винт трегера. Если он недостаточно

C

закреплен, трегер может упасть, когда вы станете поднимать инструмент, что может

причинить вред вам или инструменту.

ПРЕДОСТЕРЕЖЕНИЕ - Не складывайте предметы на транспортировочном ящике и не

C

используйте его вместо стула. Пластиковый транспортировочный ящик ненадежен и

неустойчив. Вы можете упасть и удариться или предметы могут разбиться.

ПРЕДОСТЕРЕЖЕНИЕ - Внимательно прочитайте инструкцию по эксплуатации

C

зарядного устройства Q-75U/E перед его использованием.

ПРЕДОСТЕРЕЖЕНИЕ - Перед упаковкой инструмента убедитесь, что лазер отключен.

C

ПРЕДОСТЕРЕЖЕНИЕ - Система в инструменте может перестать работать с целью

C

предотвращения любых ошибок измерений, если инструмент определит присутствие

сильных электромагнитных волн. В такой ситуации выключите инструмент и удалите

источник электромагнитных волн. Затем включите инструмент для продолжения работы.

v

Безопасность и предупреждения

.2

Безопасность при работе с лазером

Безотражательные тахеометры Trimble M3 3" и 5" являются лазерными

приборами класса 3R.

Тахеометр Trimble M3 является лазерным прибором класса 3R в соответствии

со следующими стандартами: IEC60825-1, Am2 (2001): «Безопасность лазерных

приборов»

Использование лазерного оборудования класса 3R может представлять

опасность.

Меры предосторожности. Для предотвращения опасных ситуаций все

пользователи должны некоснительно выполнять меры предосторожности и

контроля, указанные в стандарте IEC60825-1 (2001-08) соотв. EN60825-1:1994 +

A11:1996 + A2:2001, на опасном расстоянии *); в частности согласно

«Руководству пользователя».

ПРЕДУПРЕЖДЕНИЕ - Лазерное оборудование разрешается устанавливать, настраивать

C

и эксплуатировать только квалифицированному и подготовленному персоналу.

ПРЕДУПРЕЖДЕНИЕ - Места использования данных лазеров должны быть обозначены

C

соответствующим предупреждающим знаком о работе лазера.

ПРЕДУПРЕЖДЕНИЕ - Необходимо принять меры предосторожности, чтобы лица не

C

смотрели на лазерный луч непосредственно или без оптического инструмента.

ПРЕДУПРЕЖДЕНИЕ - Лазерный луч должен прерываться в конце своего полезного пути

C

и обязательно должен прерываться, если путь опасного луча выходит за пределы

(безопасное расстояние*) участка, на котором за наличием и работой персонала

ведется наблюдение с целью защиты от лазерного излучения.

ПРЕДУПРЕЖДЕНИЕ - Путь лазерного луча должен проходить значительно ниже или

C

выше уровня глаз, если это возможно.

ПРЕДУПРЕЖДЕНИЕ - Когда лазерный прибор не используется он должен храниться в

C

месте, недоступном для неуполномоченного персонала.

ПРЕДУПРЕЖДЕНИЕ - ЗАПРЕЩАЕТСЯ направлять (даже случайно) лазерный луч

C

класса 3R на зеркальные отражающие поверхности, например призмы, металлические

предметы и окна. Необходимо принять особые меры предосторожности для исключения

подобных ситуаций.

*Безпасное расстояние - это расстояние от лазера, на котором лазерное

излучение или энергетическая экспозиция имеет максимально допустимую

величину, воздействию которой может подвергаться персонал без угрозы

здоровью.

vi

Безопасность и предупреждения

2.1

Характеристики лазерного излучения

Длина волны

630-680 nm

Метод передачи

CW Po ≤ 4.75 mW

Выходная мощность

Pulse

Pp ≤ 8.75 mW Po ≤ 4.75 mW

1.2 nsec/400 MHz - 1.6 nsec/320 MHz

2.2

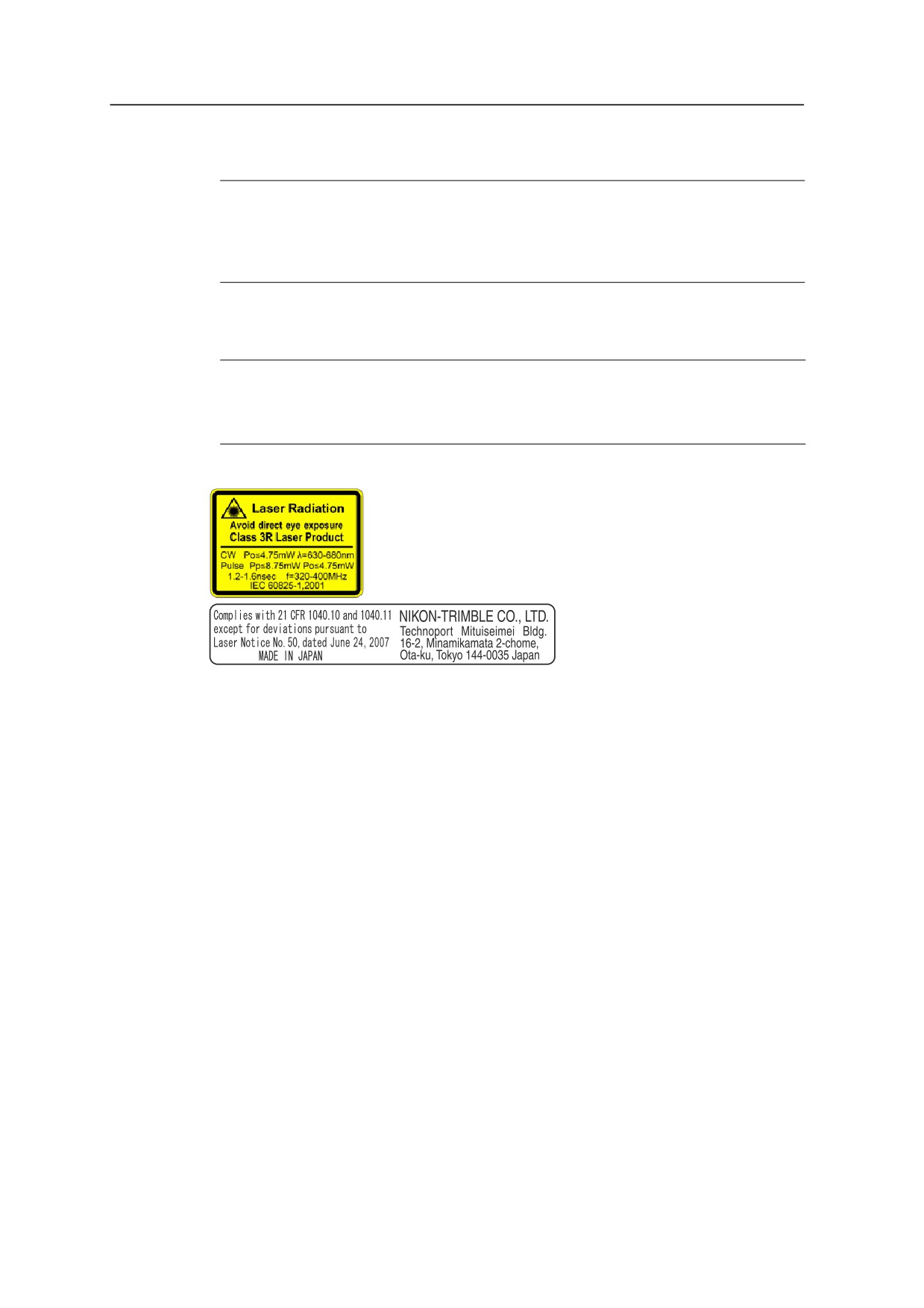

Соответствие стандартам

EU

EN60825-1/Am.2:2001 (IEC60825-1/Am.2:2001), class 3R

USA

FDA21CFR Part 1040 Sec.1040.10 and 1040.11

Except for deviations pursuant to Laser Notice No.50, dated June

24, 2007

vii

Введение

1

1.3

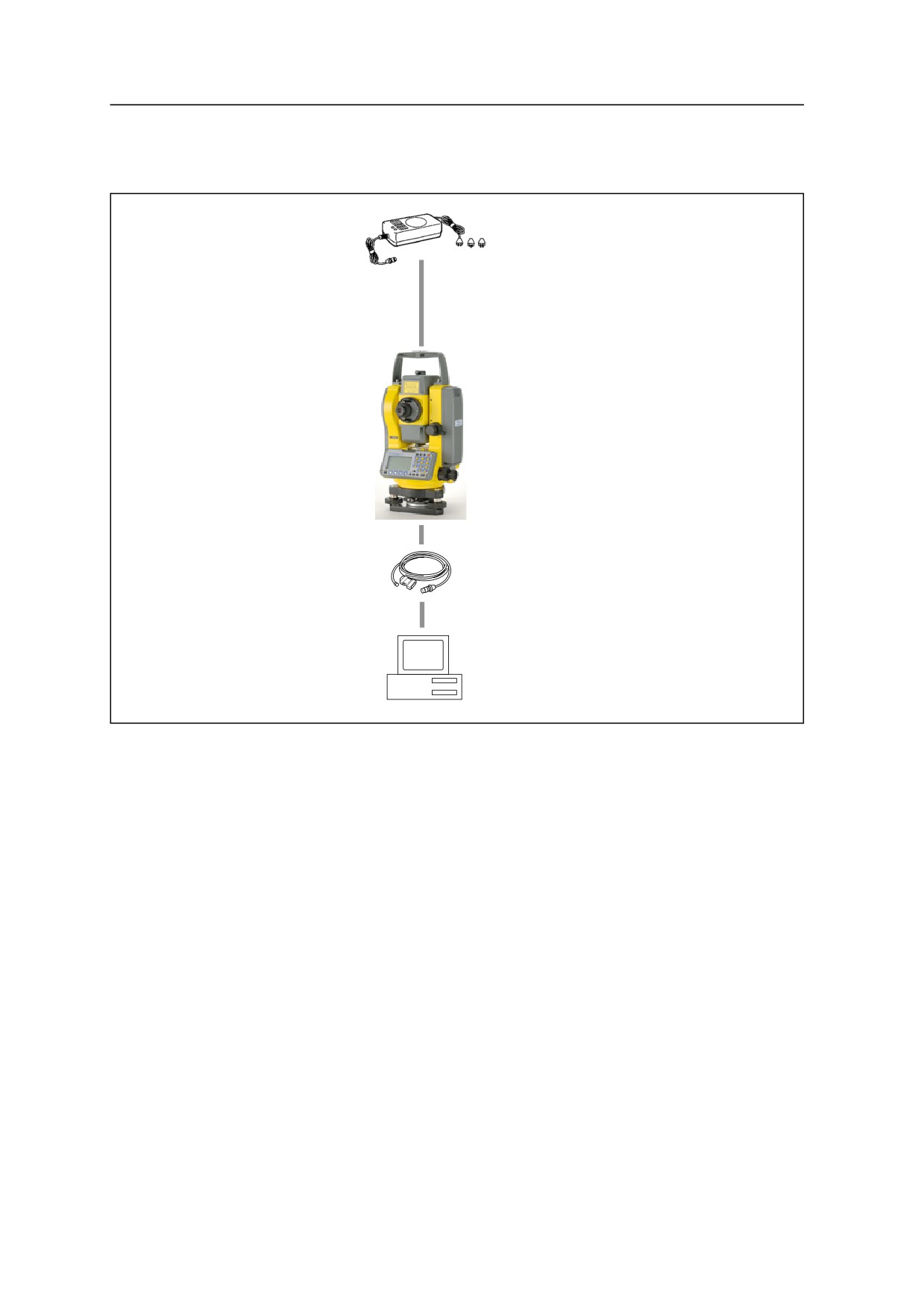

Схема соединений

Универсальное зарядное

устройство и адаптеры

Электронный

тахеометр

Trimble M3

с батареей

BC-65M

соединительный кабель

DTM/PC (9 pin/25 pin )

Персональный компьютер

Рисунок 1.1

Схема соединений

1.4

Дополнительная информация

•

Свяжитесь с местным дилером Trimble для получения подробной информации о

соглашении по технической поддержке для программного и аппаратного

обеспечения и расширенной гарантийной программе аппаратных средств.

•

Учебные курсы Trimble - посещение учебных курсов поможет использовать вам

электронный тахеометр наиболее продуктивно. Чтобы получить более

подробную информацию обратитесь на Интернет-сайт компании Trimble по

адресу: www.trimble.com/training.html.

7

2

Обзор электронного тахеометра Trimble M3

В этой главе привееден обзор функций и органов управления Trimble M3, а

также программ со специальными функциями.

2.2

Внешний вид

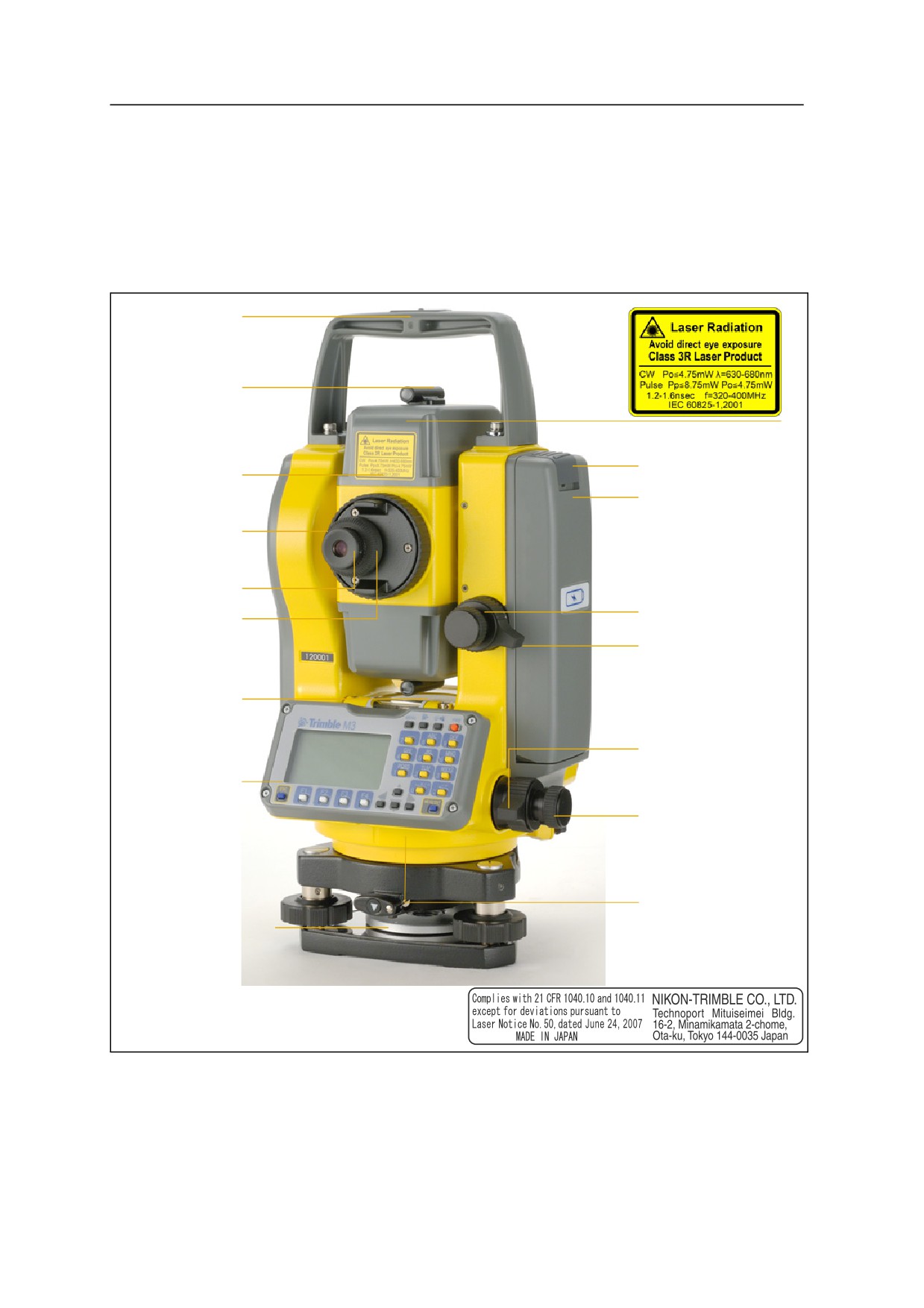

На рисунках Рисунок 2.2 и Рисунок 2.3 показан внешний вид Trimble M3.

Ручка

для переноски

Визир

предварительнгой

наводки

(видоискатель)

Кнопка

Фокусировка

фиксатора батареи

зрительной трубы

Батарея

BC-65

Окуляр

зрительной трубы

Кольцо фокусировки

Крышка пластины

Винт точной

визирных нитей

наводки по вертикали

Закрепительный винт

Цилиндрический

уровень

Закрепительный винт

Экран Стороны-1

и клавиатура

Винт точной

наводки по горизонтали

Метка о безопасности

работы с лазером,

Головка

приклепленная

зажима Трегера

под клавиатурой

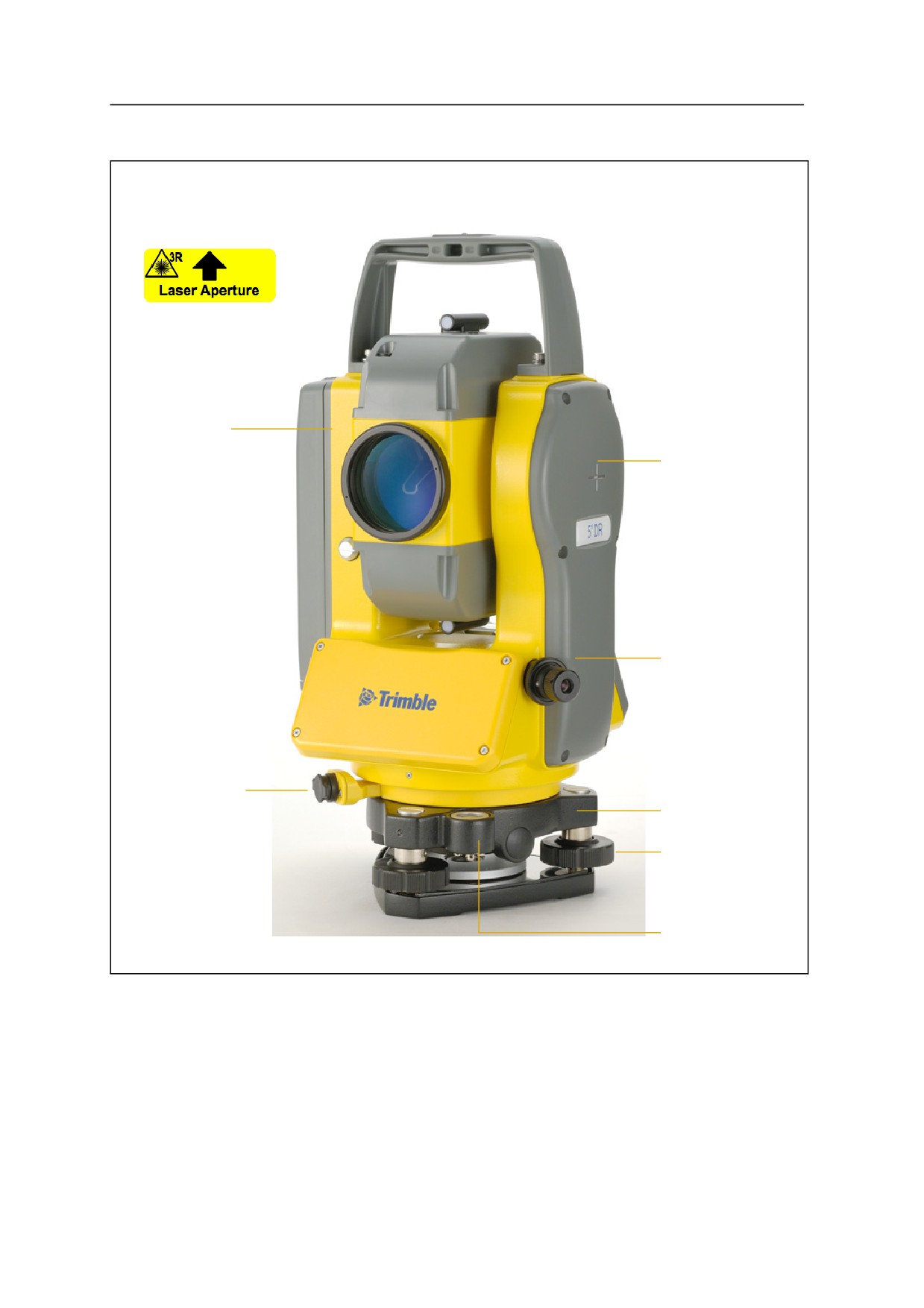

Рисунок 2.2

Электронный тахеометр Trimble M3 - Сторона-1 (управляющая сторона)

10

Обзор электронного тахеометра Trimble M3

2

Бирка, прикрепленная

в нижней части

зрительной трубы

Объектив

Марка

ОТСЮДА

горизонтальной оси

ЛАЗЕРНЫЙ ЛУЧ

ИЗЛУЧАЕТСЯ

Оптический отвес

Разъем Вывода

данных /

подключения

Трегер

внешнего питания

ПРЕДУПРЕЖДЕНИЕ

Винты трегера

Входное напряжение

7.2 - 11 V DC

Круглый уровень

Рисунок 2.3

Электронный тахеометр Trimble M3 - Сторона-2

11

Обзор электронного тахеометра Trimble M3

2

•

Основание креста визирных нитей должно быть

правильно подогнано. Не прилагайте чрезмерных

усилий к нему, чтобы не нарушить его

водонепроницаемость.

•

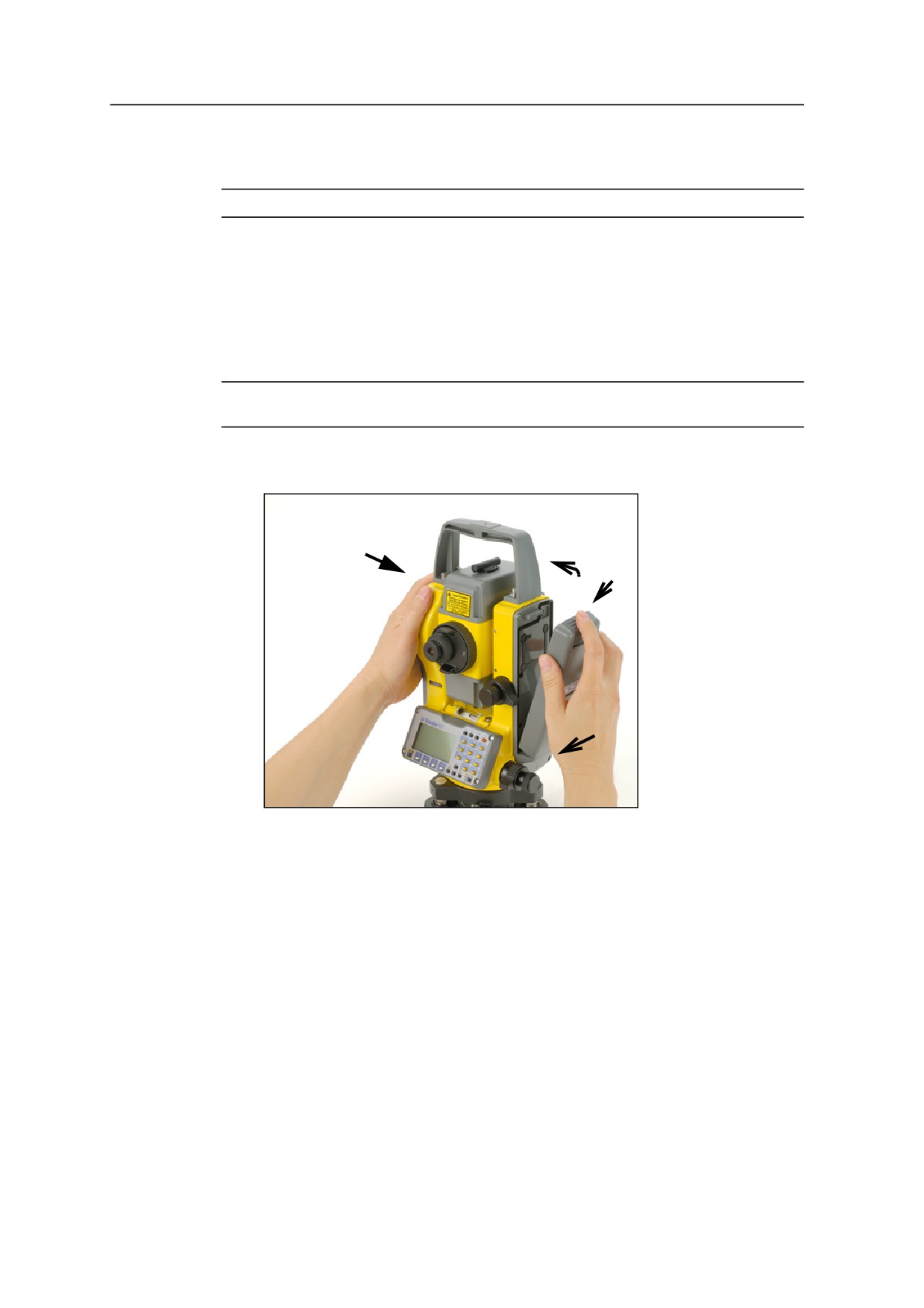

Перед установкой батареи проверьте, что контактные

поверхности на батарее и инструменте чистые.

Прижимайте батарею к прибору до тех пор, пока она

не станет на место (пока кнопка для съема батареи

Фокусировка сетки

не защелкнется и окажется на уровне верха батареи).

нитей

Если батарея не будет установлена должным

образом, инструмент будет проницаем для воды.

•

Нажимайте на колпачок, закрывающий разъем для вывода данных и

подачи внешнего электропитания, до тех пор, пока он не щелкнет и станет

на место. Инструмент не будет водонепроницаем, пока этот колпачок не

закрыт или пока используется разъем для вывода данных и подачи

внешнего электропитания.

•

Транспортировочный ящик разработан водонепроницаемым, но вы не

должны оставлять его под дождем на длительное время.

•

Батарея ВС-65 состоит из Ni-MH элементов. Когда вы выбрасываете

батареи, следуйте местным законам об утилизации. См. также

Переработка, стр ii.

•

Инструмент может быть поврежден статическим электричеством,

возникшим в теле человека, при разрядке через разъем для вывода

данных и подачи внешнего электропитания. Перед переноской

инструмента прикоснитесь к другому проводящему ток материалу для

снятия статического электричества.

2.4

ЖК экран и функции клавиш

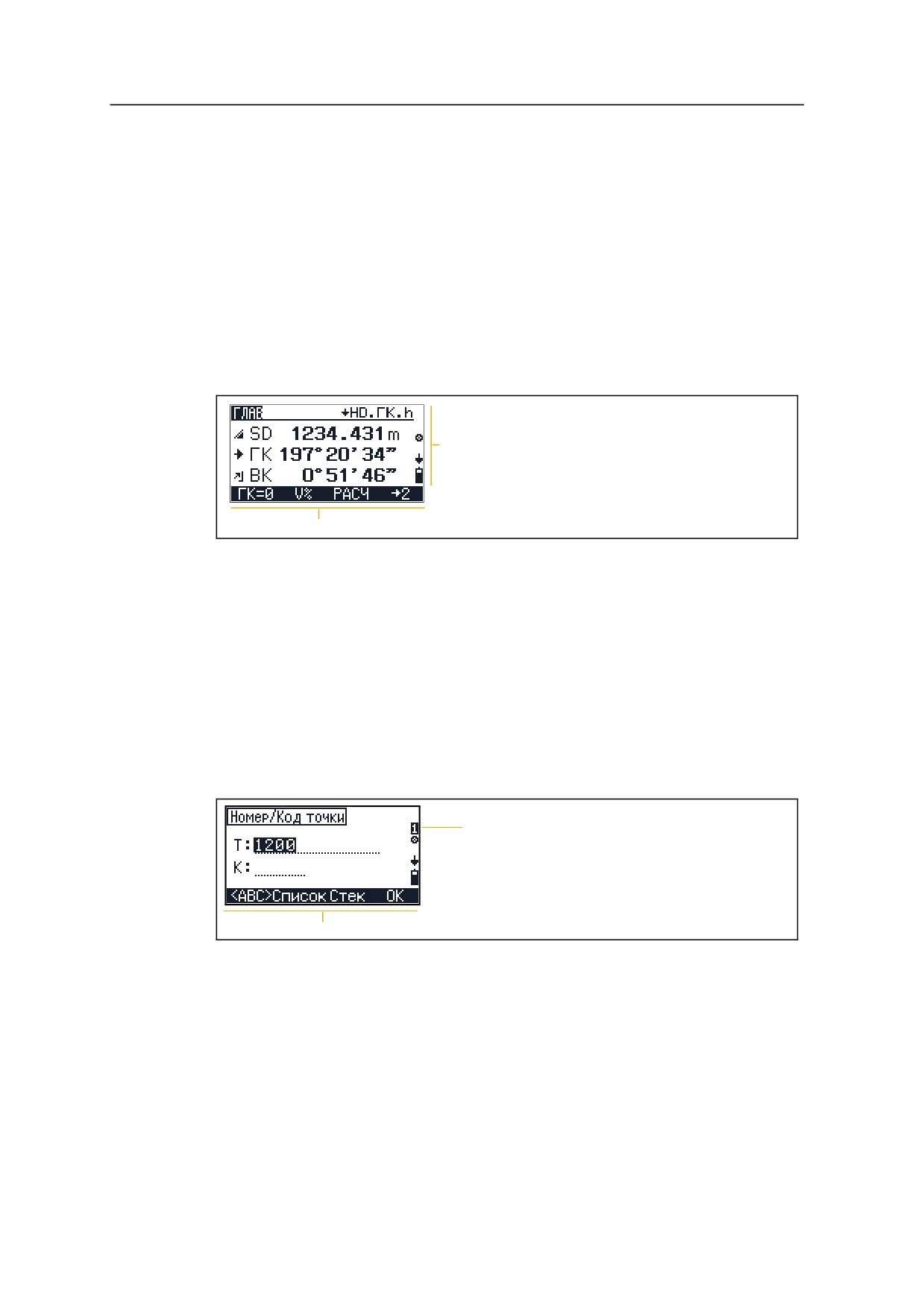

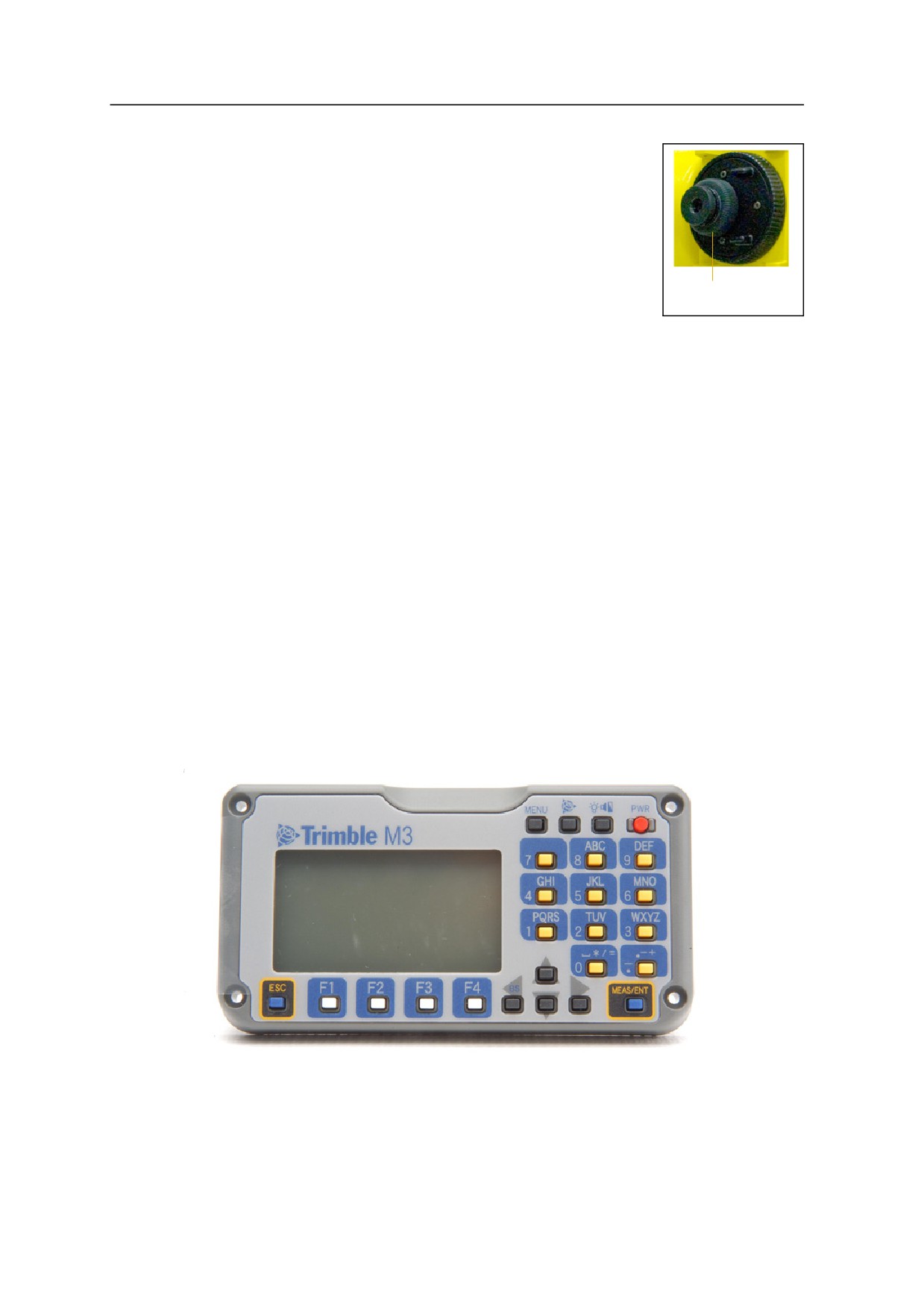

ЖК экран и клавиатура Trimble M3 показаны ниже.

13

2

Обзор электронного тахеометра Trimble M3

24.1

Назначение клавиш

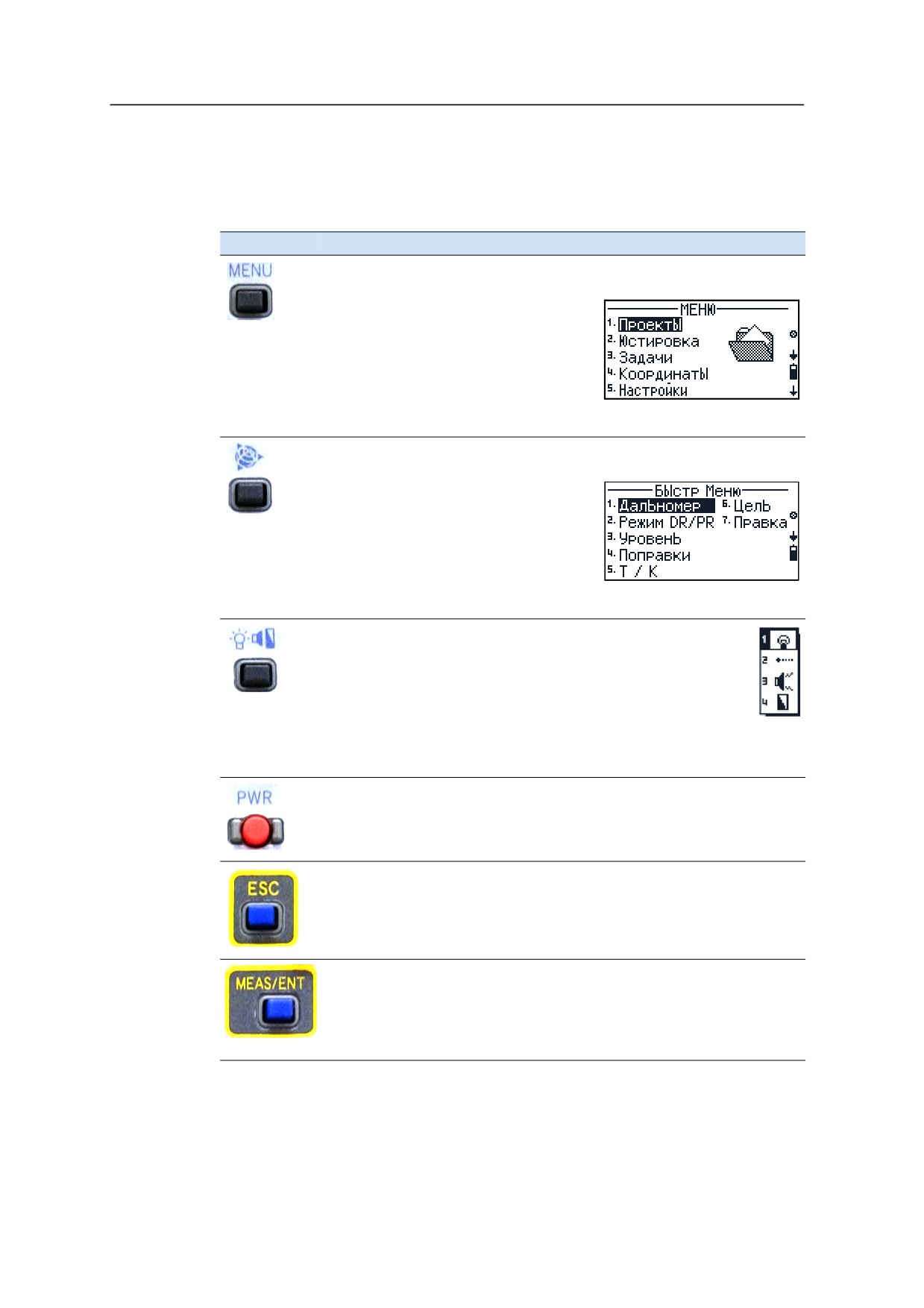

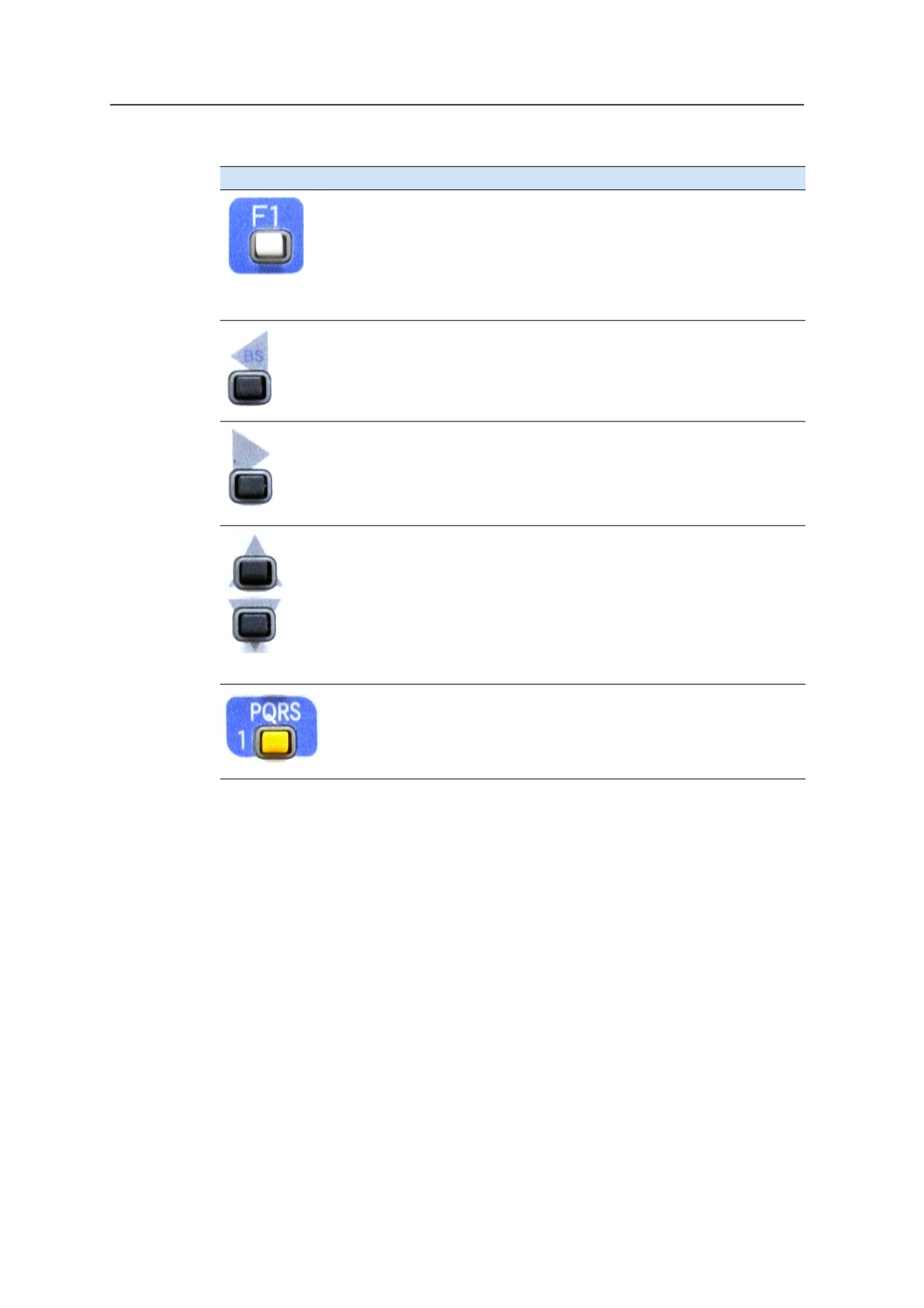

Таблица 2.1 показывает назначение клавиш Trimble M3.

Таблица 2.1

Функции клавиш

Кнопка

Функция

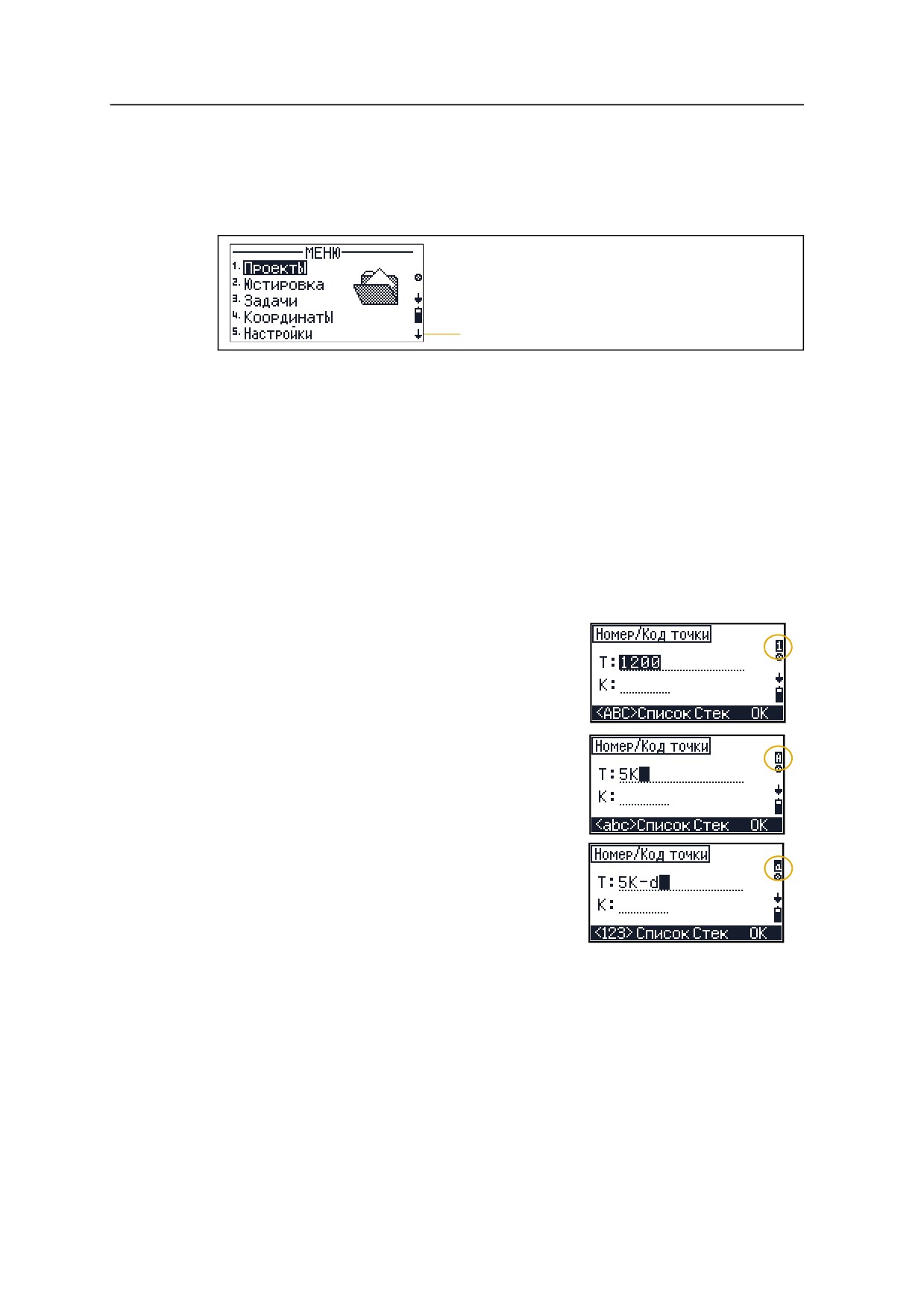

Кнопка [Menu]. Нажмите для отображения экрана МЕНЮ, содержащего

следующие функции:

1. Проекты

2. Юстировка

3. Задачи

4. Координаты

5. Настройки

6. Настройки интерфейса

7. Передача данных

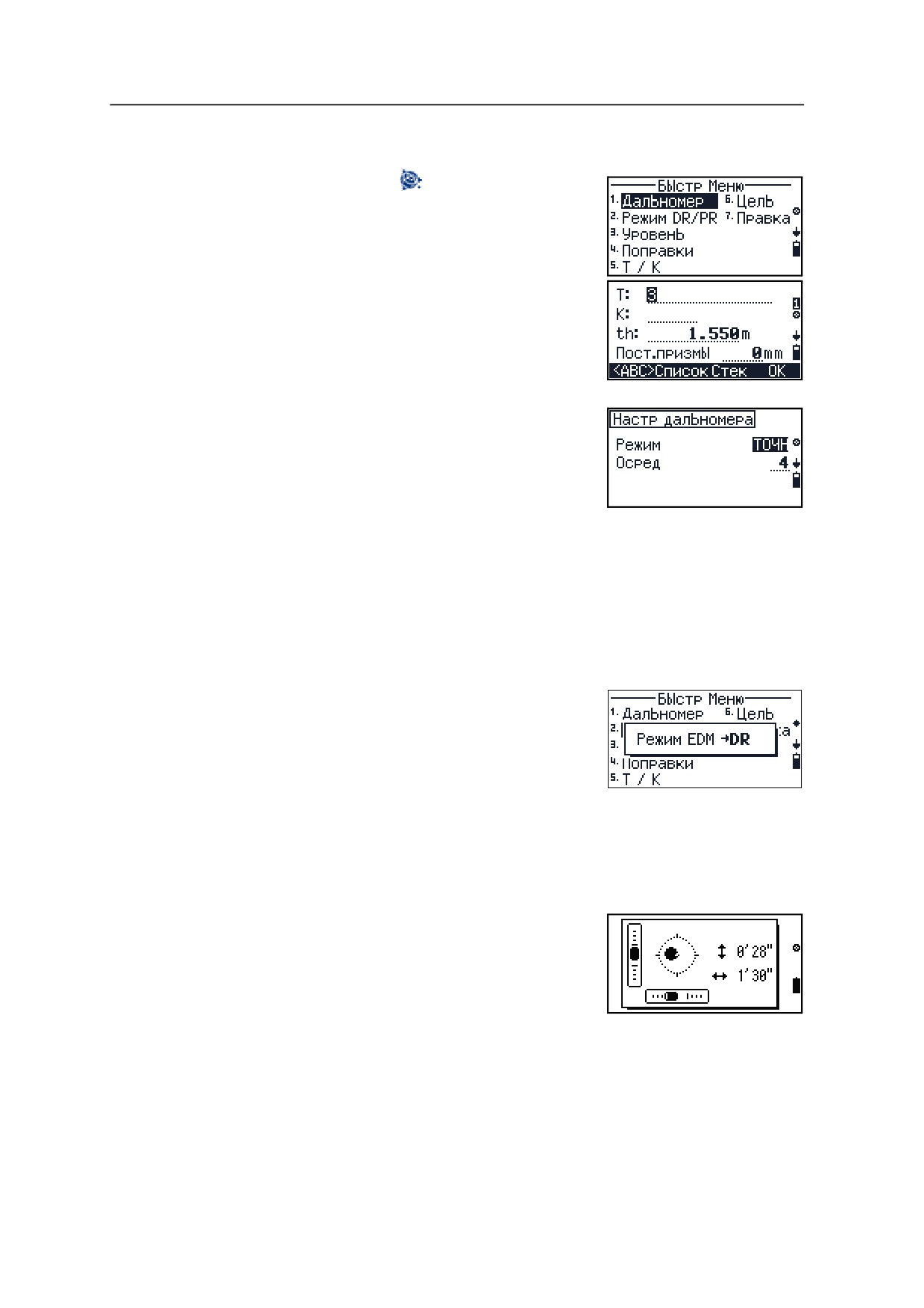

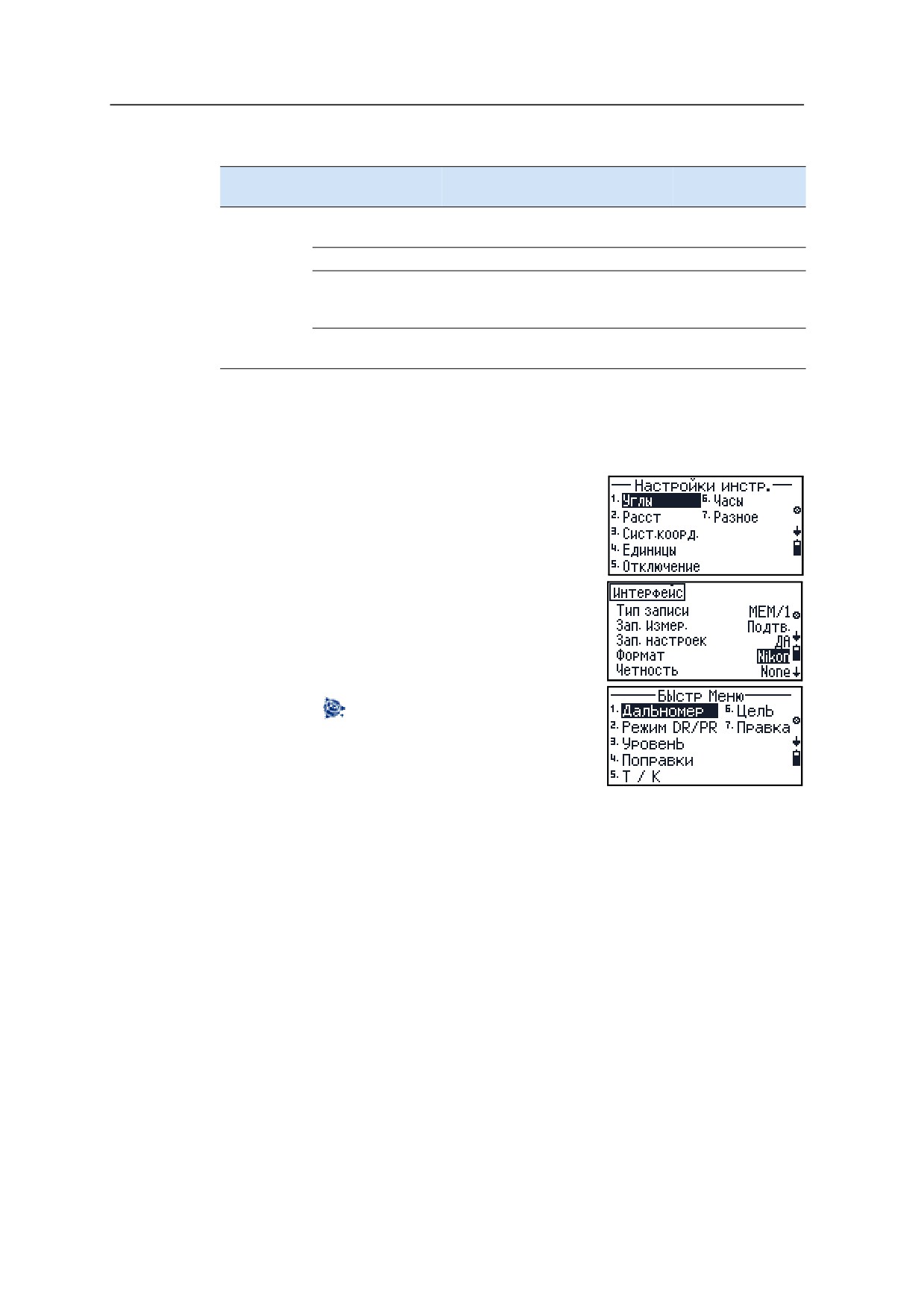

Кнопка Trimble. Нажмите для отображения экрана БЫстр Меню,

содержащего следующие функции:

1. ДальномерДальномер

2. Режим DR/PR

3. Уровень

4. Поправки

5. Т/К

6. Цель

7. Правка

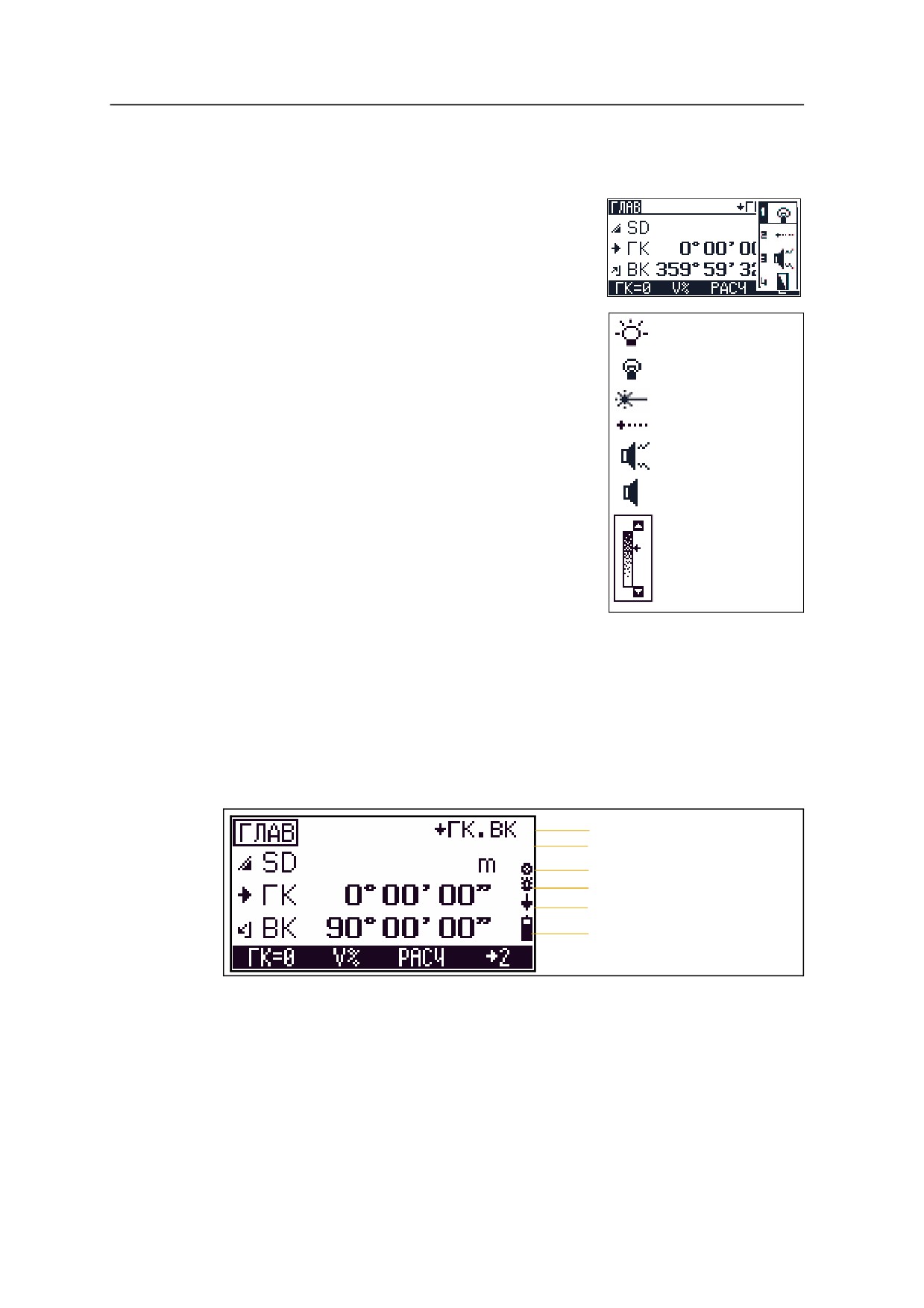

Кнопка подсветки. Нажмите для отображения окна с 4-мя

перекючателями, содержащего следующие функции:

1. Подсветка вкл/выкл.

2. Лазерный указатель вкл/выкл.

3. Звуковой сигнал вкл/выкл.

4. Настройка контрастности экрана.

См Включение подсветки, лазерного указателя, звука и изменение

контрастности, стр 16.

Кнопка [[PWR] Нажмите для включения или выключения инструмента.

См. Включение и выключение инструмента, стр 51.

Кнопка [ESC]. Нажмите для возврата в предыдущий экран. Если вы

используете режим цифровой или алфавитно-цифровой клавиатуры,

нажмите эту кнопку, чтобы удалить введенные данные.

Кнопка [MEAS/ENT]. Нажмите, чтобы сделать одно из следующего:

•

Переход к следующему действию

•

Выполнить измерение и сохранить точку

•

Подтвердить введенное значение/имя/код, если вы находитесь в

режиме ввода

14

Обзор электронного тахеометра Trimble M3

2

Таблица 2.1

Функции клавиш

Кнопка

Функция

Функциональные клавиши [F1] - [F4] . Когда на в нижней части экрана

отображается программная кнопка (например Стек), для выполнения

функции нажмите соответствующую функциональную клавишу.

Примечание - Поля, отображаемые в нижней части каждого экрана,

связаны с функциями клавиш, расположенных ниже экрана. Они

показывают следующий возможный параметр, не текущие

параметры.

[<] Стрелка курсора влево. Сдвигает курсор влево или удаляет символ,

когда вы находитесь в режиме ввода.

[>] Стрелка курсора вправо. Сдвигает курсор вправо.

[^] [v] Стрелки курсора вверх и вниз. Сдвигает курсор вверх и вниз в

списке или меню. Также используется для перемещения в экране ГЛАВ

(BMS).

Клавиши используются для ввода цифровых или буквенных символов.

В этом примере нажмите клавишу, чтобы ввести [1], когда инструмент

находится в режиме цифрового ввода, или нажмите клавишу один или

несколько раз для ввода P, Q, R, или S заглавными или прописными

символами.

15

2

Обзор электронного тахеометра Trimble M3

24.2

Включение подсветки, лазерного указателя, звука и изменение

контрастности

Вы можете настроить уровень подсветки или звука

находясь в любом из экранов:

1.

Нажмите кнопку подсветки для отображения

экрана с 4-мя переключателями.

2.

Для переключения между настройкой

подсветки, звука и лазера нажмите

Подсветка ЖКЭ вкл

соответствующую цифровую клавишу.

Подсветка ЖКЭ выкл

Например, для включения/выключения

подсветки нажмите [1]. Иначе, выделите

Лазерный указ. выкл

требуемый переключатель, нажмите [^] или [v]

Лазерный указ. выкл

и затем нажмите [<] или [>] для изменения

настройки.

Звук вкл

3.

Для настройки контрастности экрана при

Звук выкл

нахождении в экране с 4-мя

переключателями:

a. Нажмите [4], [<] или [>] для отображения

окна настройки контрастности.

Окно

настройки

b. Нажмите [^] или [v] для изменения уровня

контраста

контрастности. Стрелка указывает на

текущий уровень контрастности.

c. Для возврата в экран с 4-мя переключателями нажмите [<] или [>].

4.

Нажмите [ESC] чтобы закрыть окно с 4-мя переключателями.

20.1

Панель состояния

Панель состояния отображается с правой стороны каждого экрана. Она состоит

из иконок, индицирующих состояние различных системных функций:

Индикатор лазерного указателя

Индикатор режима ввода

Индикатор режима DR/PR

Индикатор подсветки

Индикатор компенсатора

Уровень заряда батареи

16

Обзор электронного тахеометра Trimble M3

2

Индикатор лазерного указателя

При включенном лазерно указателе отображается индикатор . При

выключенном лазерном указателе индикатор не отображается.

Индикатор лазерного указателя появляется при измерениях в

безотражательном режиме. В этом режиме класс лазерного излучения

составляет 3R.

Индикатор режима ввода

Индикатор режима ввода появляется только в том случае когда вы вводите

точки или координаты. Он отображает режим ввода данных:

Индикатор Режим ввода

Режим ввода цифр. Нажимайте на кнопки чтобы ввести цифру, которая

написана под клавишей.

Режим ввода букв (заглавные) и цифр. Нажимайте на кнопки чтобы

ввести букву, которая написана под клавишей первая. Повторно нажмите

на эту клавишу, чтобы ввести следующие буквы. Например чтобы ввести

букву "О" в режиме ввода букв, три раза подряд нажмите на клавишу [6].

Режим ввода букв (прописные) и цифр. Нажимайте на кнопки чтобы

ввести букву, которая написана под клавишей первая. Повторно нажмите

на эту клавишу, чтобы ввести следующие буквы. Например чтобы ввести

прописную букву "о" в режиме ввода букв, три раза подряд нажмите на

клавишу [6].

Индикатор режима DR/PR

Индикатор режима текущего режима измерений. Когда вы производите

измерение - индикатор моргает.

Индикатор Режим измерения

Текущий режим измерения DR (режим прямого отражения).

Текущий режим измерения PR (режим призмы).

Индикатор включения подсветки

Когда подсветка включена, появляется индикатор . Когда подсветка

выключена, индикатор не отображается.

Индикатор компенсатора

Когда автоматический компенсатор включен, появляется индикатор . Когда

компенсатор выключен, индикатор не отображается.

17

2

Обзор электронного тахеометра Trimble M3

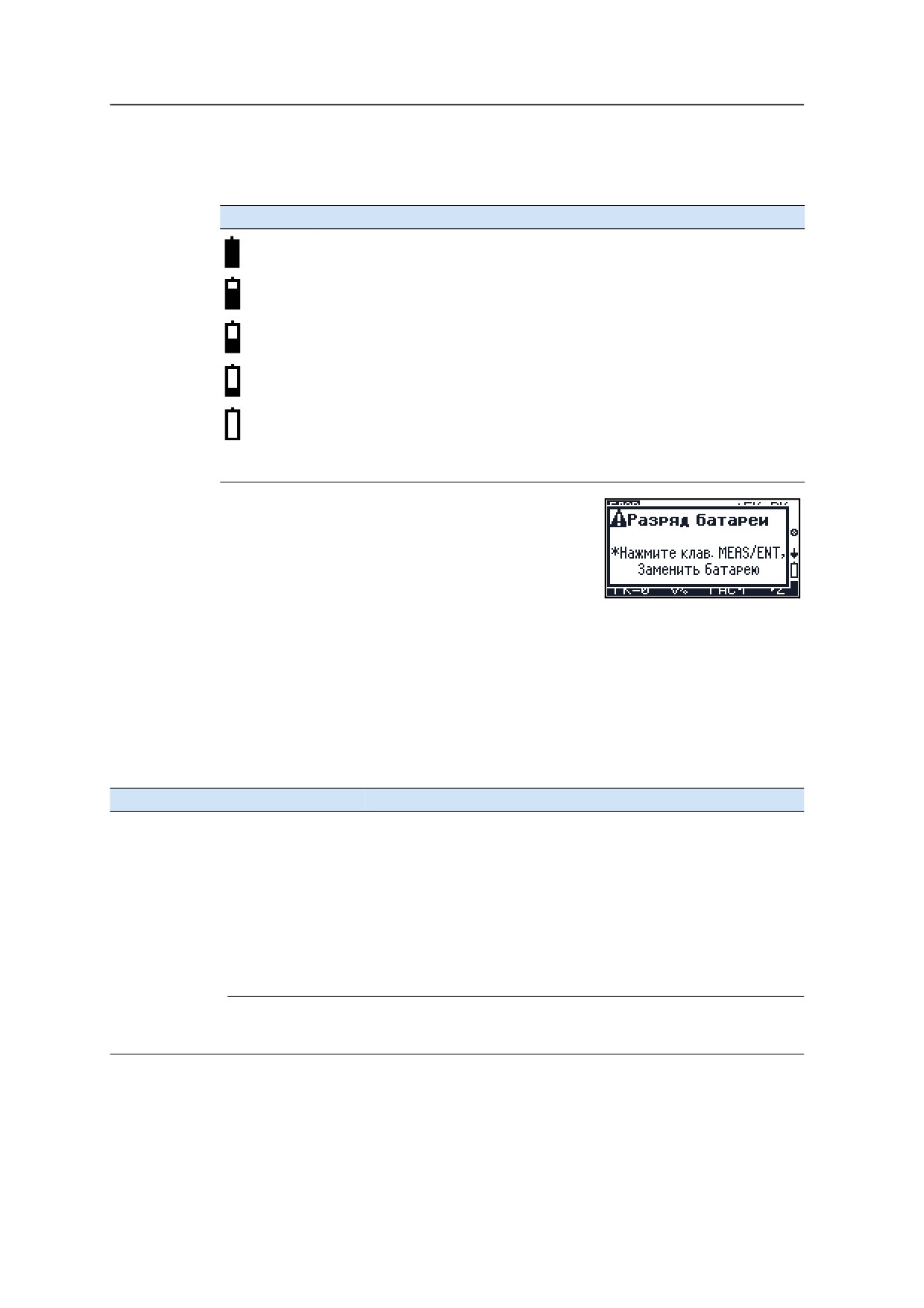

Уровень заряда батареи

Уровень заряда батареи показывает уровень ее напряжения:

Индикатор Уровень заряда

Уровень 4 (полный)

Уровень 3

Уровень 2

Уровень 1

Низкий уровень заряда

Примечание - Когда индикатор заряда батареи начинает моргать,

оставшегося уровня заряда хватит примерно на 10 минут. Замените

батарею на новую с полным зарядом немедленно.

Если уровень заряда батареи станет критически

низким, появится сообщение:

2.1

Обзор программного обеспечения

Существует два меню программного обеспечения: МЕНЮ и БЫСТР Меню.

21.1

Обзор МЕНЮ

Для доступа к главному экрану МЕНЮ нажмите [MENU] и затем выберите

необходимую функцию из меню с помощью клавиатуры. Используйте экран

МЕНЮ для доступа к важным функциям и настройкам.

Элемент меню Элемент подменю Описание

1. Проекты

1. Нов

Создание нового проекта. См. Создание нового проекта, стр 66.

2. Открыть

Открыть существующий проект. См. Открытие существующего

проекта, стр 68.

3. Удалить

Удалить проект. См. Удаление проекта, стр 68.

4. Контр проект

Настройка контрольного проекта. См. Настройка Контрольного

проекта, стр 69.

5. Инфо

Отображение информации о проекте (включая информацию о

свободном месте, записанных точках). См. Отображение

информации о проекте, стр 70

2. Юстировка

Юстировка нулевой точки вертикальной шкалы, поправки

горизонтального угла и компенсатора. См. Поверка и юстировка

компенсатора (C) и места нуля вертикального круга (I), стр 111.

18

Обзор электронного тахеометра Trimble M3

2

Элемент меню

Элемент подменю

Описание

3. Задачи

1. Опр. размеров

См. Определение размеров, стр 90.

2. Недост. объект

См. Высота удаленного объекта, стр 93.

3. Коорд. отн. оси

См. Пикеты и смещения, стр 95.

4. Верт. плоск.

См. Вертикальная плоскость, стр 98.

5. Выч. площади

См. Вычисление площади, стр 99.

4. Координат

1. Обр.засеч.

См. Обратная засечка, стр 72.

2. Извест.СТЦ

1. Установка станции по точке с известными координатами и

азимутом.

2. Ориентировка с помощью известных координат.

См. Ориентировка с помощью известных координат, стр 77.

3. Высота СТЦ

REM. См. Высота станции, стр 79.

4. Съемка

Смещение (программная клавиша) - параметры

Входящего/Выходящего, Правго/Левого смещения вводимого

расстояния, высоты и частоты. Смотрите Измерения со

смещением, стр 81.

Ввод dSD (программная клавиша).

См. Точка съемки, стр 79.

5. Разбивка

1. XY - Вынос в натуру точки по координатам, 2D. См. Разбивка по

координатам (XY или XYZ), стр 83.

2. HD - Вынос в натуру точки по углу и расстоянию, 2D. См.

Разбивка по углу и расстоянию (HD или HDh), стр 84.

3. XYZ - Вынос в натуру точки по координатам, 3D. См. Разбивка

по координатам (XY или XYZ), стр 83.

4. HDh - Вынос в натуру точки по углу и расстоянию, 3D. См.

Разбивка по углу и расстоянию (HD или HDh), стр 84.

5. RefLine 2D - Вынос в натуру точек по линии, определенной

параметрами Sta и O/S. См. Разбивка по опорной линии, стр 85.

6. DivLine 2D - Вынос в натуру точек после деления линии на

одинаковые отрезки. См. Разбивка по разделенной линии, стр 87.

5. Настройки

1. Углы

Установка угловых параметров точности, единиц измерения,

инстр.

отсчета по ГК и ВК.См. Угловые параметры, стр 33.

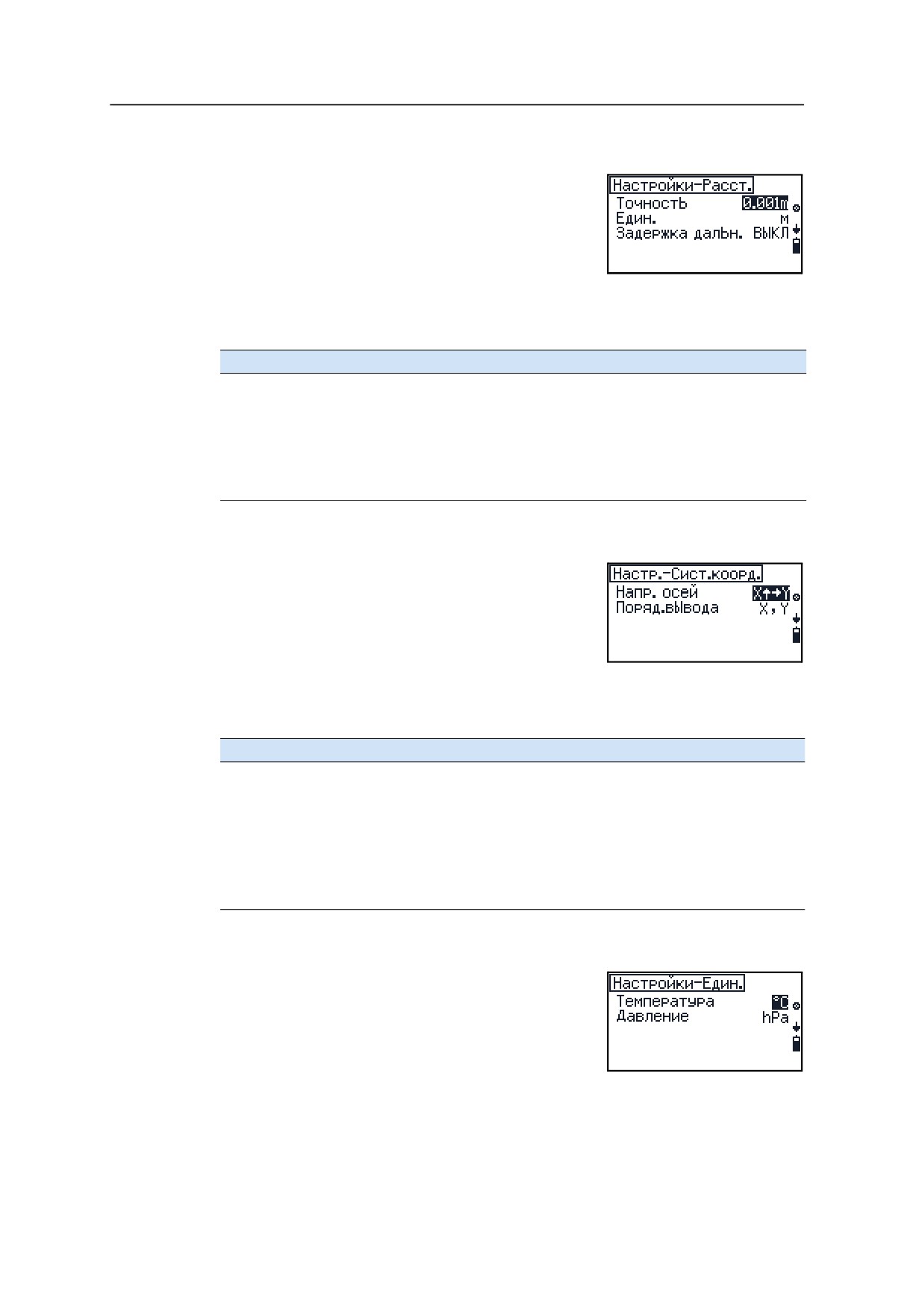

2. Расст.

Установка параметров измерения расстояний и единиц

измерения. См. Параметры расстояний, стр 34.

3. Сист. коорд.

Установка направления осей и порядка отображения. См.

Параметры системы координат, стр 34.

4. Единицы

Установка температуры и давления. См. Параметры единиц

измерения, стр 34

5. Отключение

Установка параметров авто-отключения и режима ожидания для

основного блока. См. Параметры отключения, стр 35.

6. Часы

Настройка встроенных часов. См. Настройка часов, стр 35.

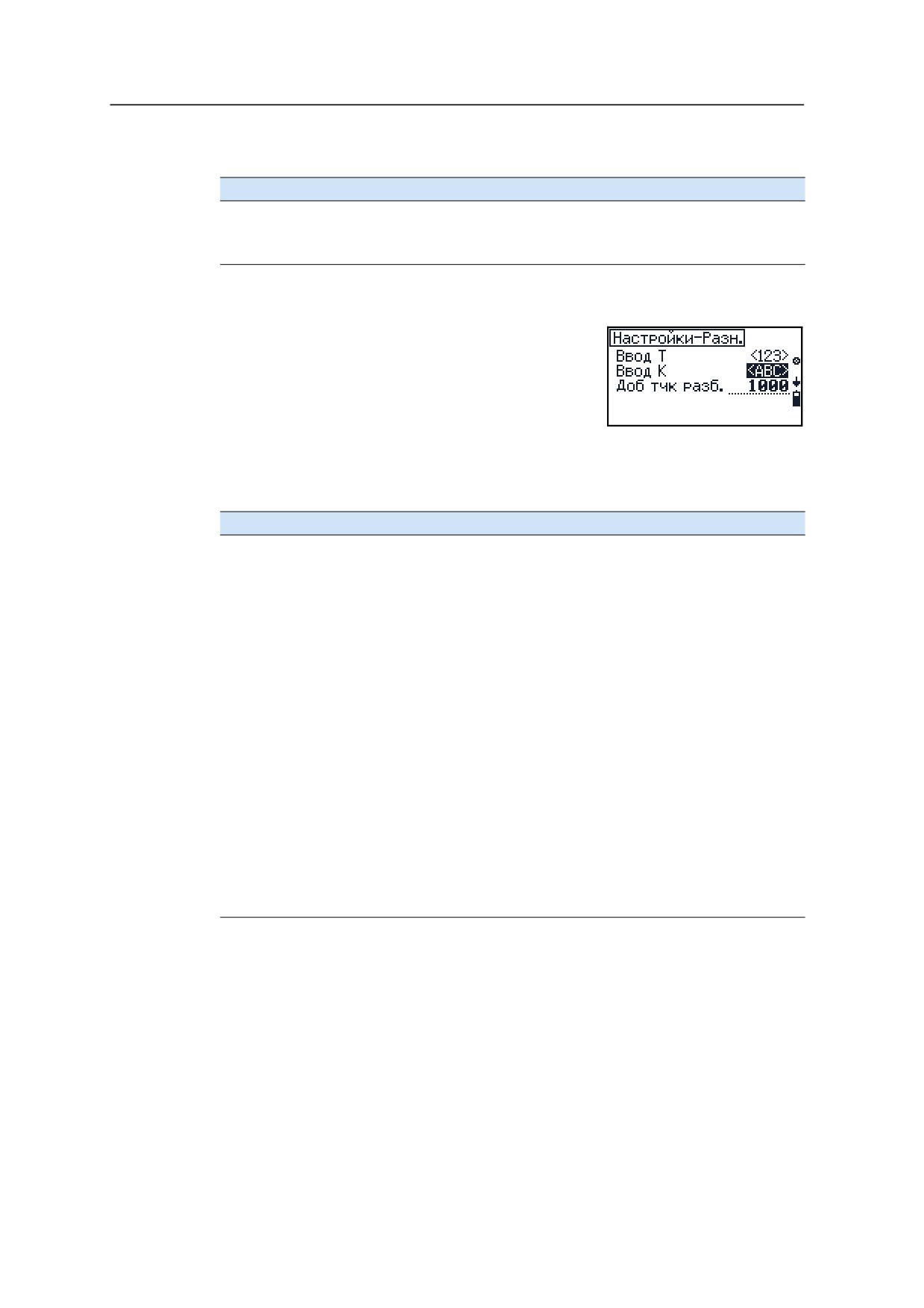

7. Разное

Установка режима ввода имен и кодов точек по умолчанию. См.

Настройка разных параметров, стр 36.

6. Интерфейс

Установка формата записи. См. Настройка параметров записи и

передачи данных, стр 37.

7. Передача

1. ПАМ-Периф.

Загрузка данных.См. Выгрузка данных из встроенной памяти на

данных

внешний компьютер, стр 103.

19

2

Обзор электронного тахеометра Trimble M3

Элемент меню Элемент подменю Описание

2. Периф.-ПАМ

Выгрузка данных (координаты).См. Загрузка данных с компьютера

во встроенную память, стр 104.

3. Прд.спис.точек

Выгрузка списка номеров точек. См. Загрузка списка имени/номера

точки с офисного компьютера, стр 105.

4. Прд.спис.кодов Выгрузка списка кодов точек. См. Загрузка списка точек с офисного

компьютера, стр 106.

21.2

Обзор БЫСТР Меню

Для доступа к БЫСТР Меню нажмите . В любом экране измерений вы можете

использовать БЫСТР Меню для изменения номера и кода точки, режима

дальномера или проверить записанные данные.

Элемент меню

Элемент

Описание

подменю

1. Дальномер

Установка точности измерения расстояний. См. Настройки

дальномера, стр 38.

2. Режим DR / PR

Выбор режима измерений. См. Изменение режима измерения

(DR или отражатель), стр 38.

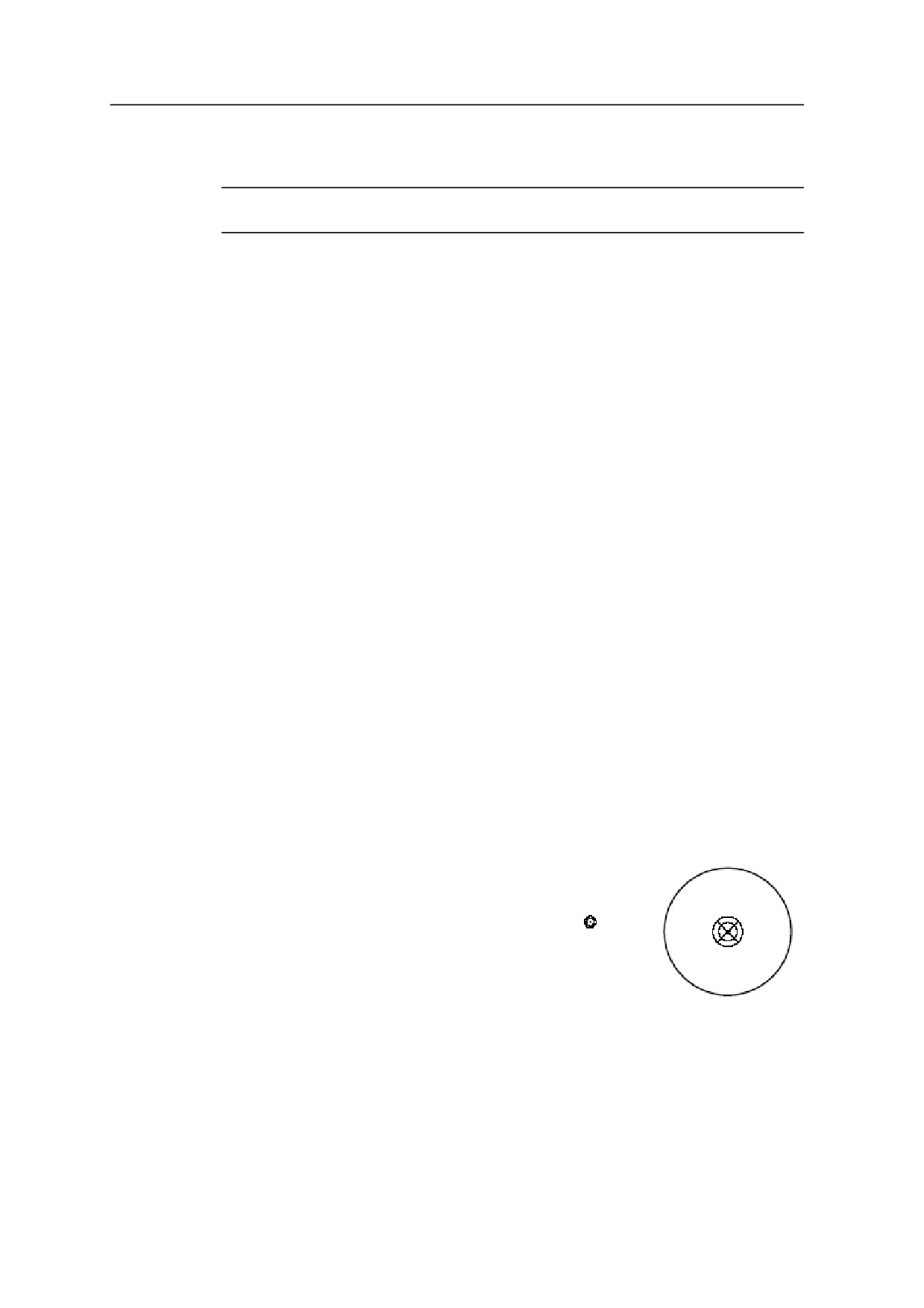

3. Уровень

Отображение пузырькового уровня и изменения коррекции

наклона. См. Отображение пузырькового уровня (электронный

уровень), стр 38.

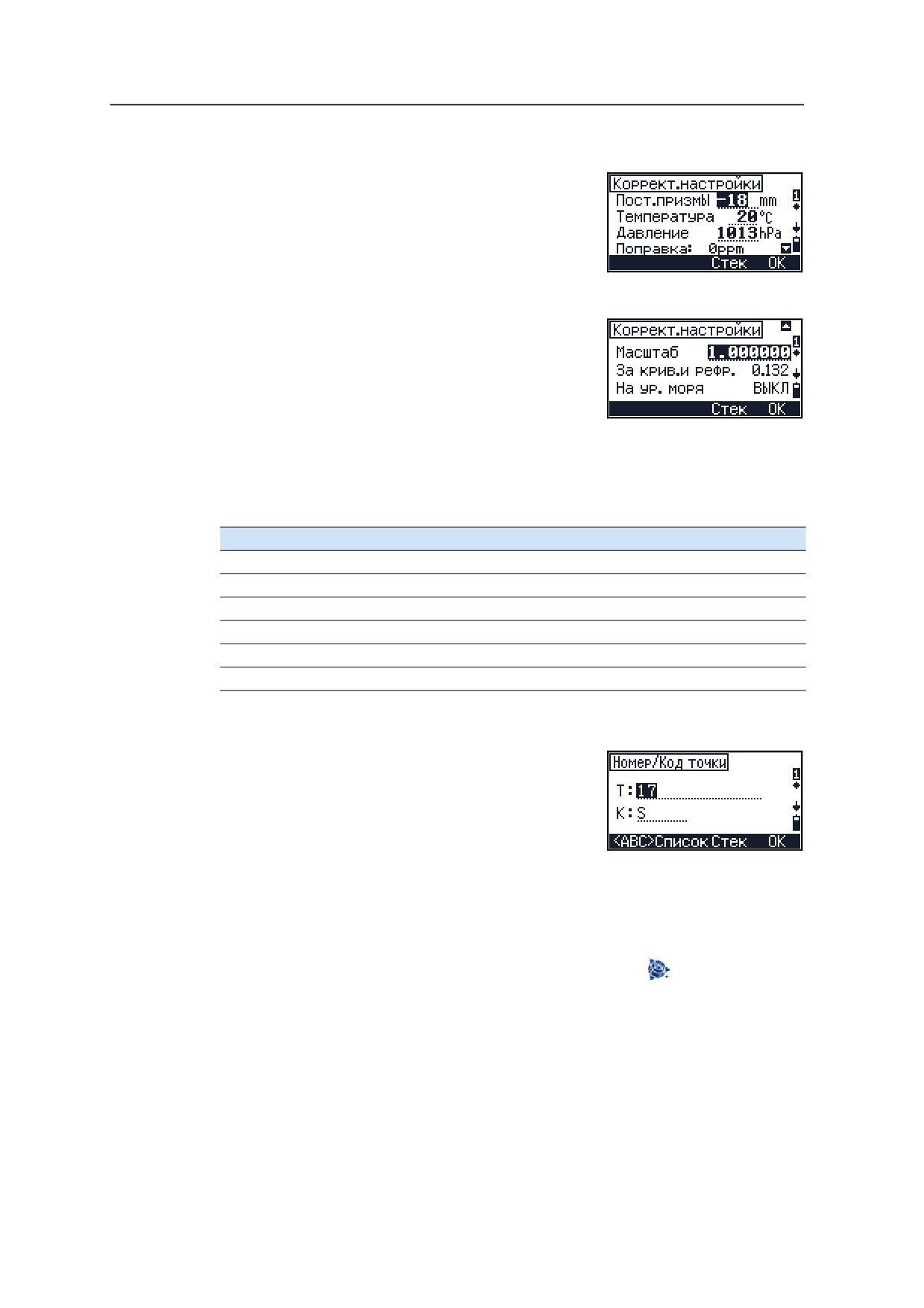

4. Поправки

Пост. призмы

Ввод постоянной отражателя. См. Параметры коррекции

ошибок, стр 39.

Температура

Ввод температуры.

Давление

Ввод давления.

Масштаб

Ввод масштабного фактора.

За крив. и рефр.

Установка поправки за кривизну земли и рефракцию.

На ур. моря

Выбор поправки на уровень моря.

5. Т/К

Ввод номера и кода точки для подготовки к записи следующей

точки. См. Выбор имени точки и кода точки, стр 39.

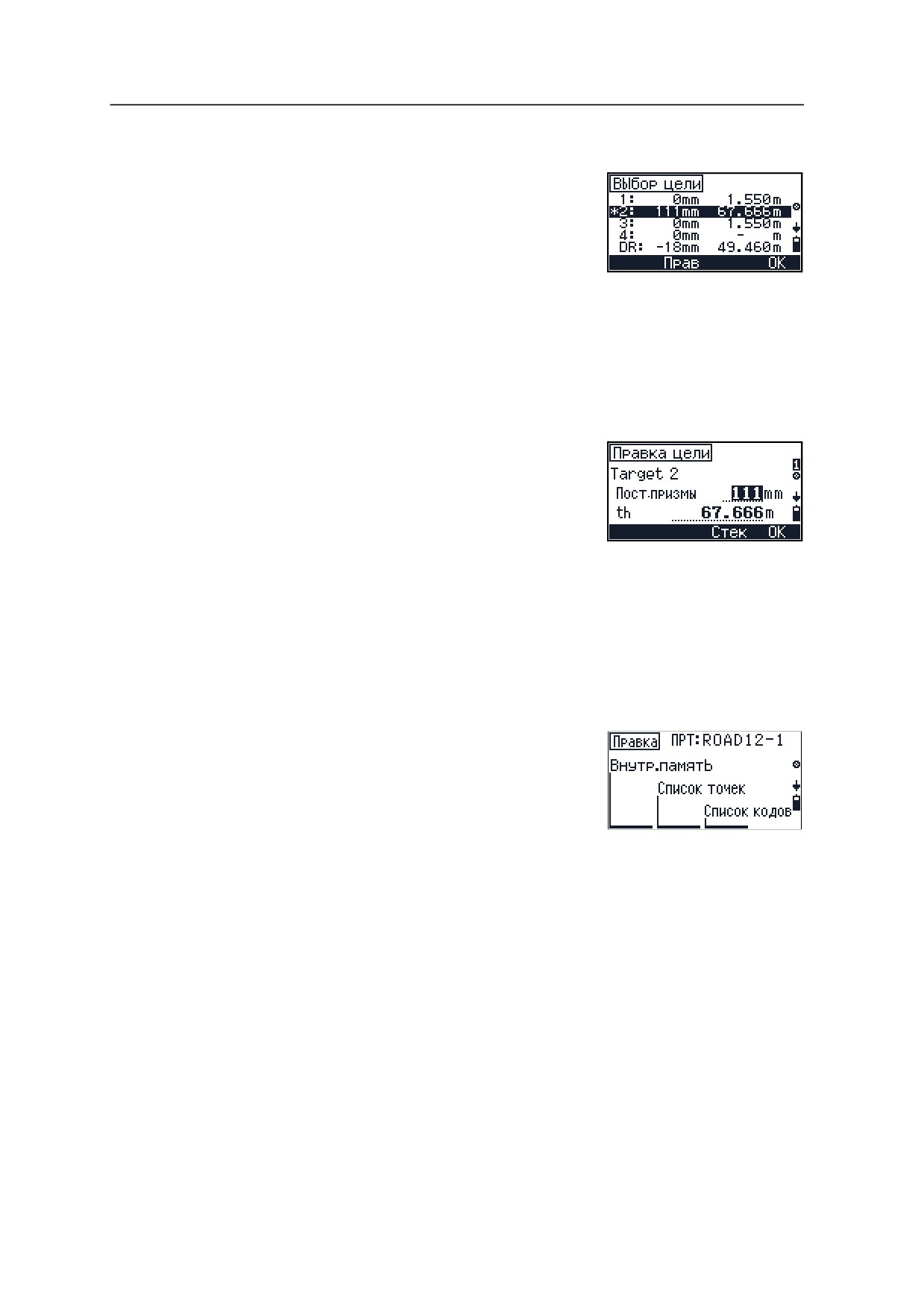

6. Цель

Ввод данных о цели (высота цели и режим измерения). См.

Выбор цели, стр 40.

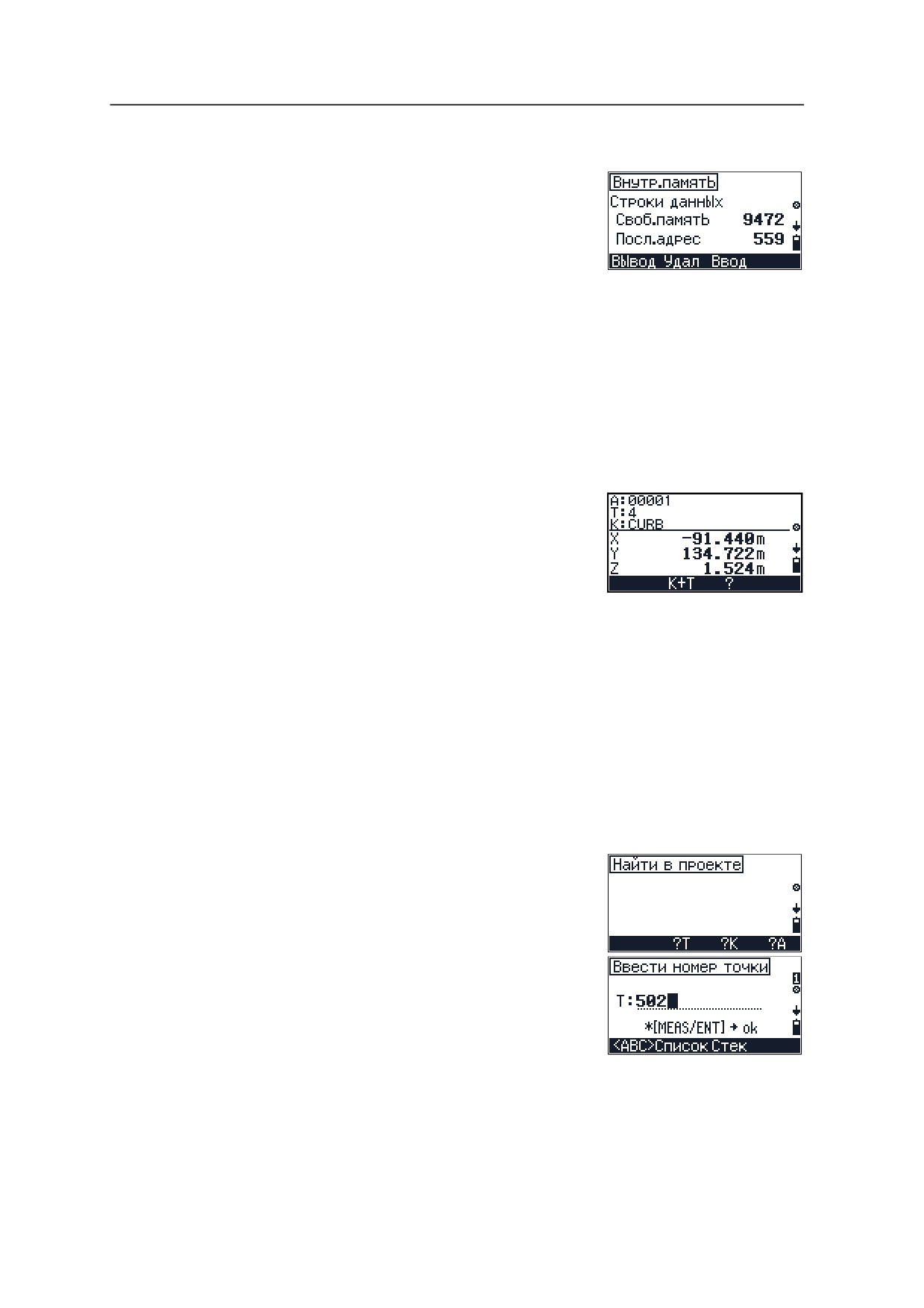

7. Правка

Внутр. память

См. Редактирование данных, списка номеров или кодов точек,

стр 40.

Список точек

См. Управление списком имен точек, стр 42.

Список кодов

См. Управление списком кодов точек, стр 44.

20

Обзор электронного тахеометра Trimble M3

2

2.2

Принципы отображения информации

Основные экраны для отображения информации:

•

Основной экран измерений (ГЛАВ)

•

Экраны ввода

•

Экраны меню

22.1

Основной экран измерений (ГЛАВ)

Экран ГЛАВ - это экран измерений. Чтобы выполнить измерение и сохранить

данные точки нажмите [MEAS/ENT].

Панель состояния

Область программных кнопок

В нижней части экрана расположена область программных кнопок. Чтобы

использовать программную кнопку нажмите функциональную клавишу,

расположенную непосредственно под ней. Например, чтобы обнулить

горизонтальный угол (кнопка ГК=0), нажмите [F1].

Панель состояния, стр 16 отображает индикаторы лазерного указателя, режим

ввода символов, режим измерений, состояние подсветки и наклона, уровень

заряда батареи.

22.2

Экран ввода

Экран ввода позволяет вам ввести данные.

Включен режим ввода цифр

Область программных кнопок

В экране ввода в панели состояния отображается текущий режим ввода и

программные кнопки, поддерживающие различные опции ввода.

В примере показанном выше нажмите:

•

[F1] <ABC> для изменения режима ввода в режим ввода заглавных букв

•

[F2] Список для отображения списка имен точек

•

[F3] Стек для отображения стека точек

•

[F4] OK для завершения ввода имени точки и кода точки

21

2

Обзор электронного тахеометра Trimble M3

22.3

Экран меню

В экране меню отображается список доступных функций. Когда вы выбираете

элемент меню, появляется экран вторичного меню или экран ввода.

Индикатор прокрутки вниз

Для выбора элемента меню используйте цифровые клавиши или клавиши

стрелок [^] или [v].

В экране МЕНЮ стрелка в правом нижнем углу показывает, что имеются

элементы меню, не отображенные на экране. Чтобы увидеть эти элементы

меню нажмите [v].

2.3

Ввод данных

23.1

Переключение режима ввода на буквенно-цифровой или

цифровой

Вы можете вводить символы в поля в цифровом

<123> или буквенно-цифровом <ABC>/<abc>

режиме. Индикатор режима ввода 1, A, или a в

панели состояния показывает текущий режим

ввода.

По умолчанию установлен цифровой режим

ввода.

•

Чтобы переключиться в буквенно-

цифровой режим ввода заглавных букв

нажмите [F1].

•

Чтобы переключиться из буквенно-

цифрового режима ввода заглавных букв

на строчные буквы нажмите [F1].

•

Чтобы переключиться обратно в режим

цифрового ввода нажмите [F1] снова.

Примечание - В буквенно-цифровом режиме

ввода предусмотрен ввод знаков плюс и минус.

22

Обзор электронного тахеометра Trimble M3

2

23.2

Стек

Используйте функцию стека для ввода ранее

введенной строки.

1.

Находясь в экране ввода нажмите [F3] Стек.

Появится окно, показывающее текущее

содержание стека.

2.

Чтобы выбрать строку из списка стека

нажмите [^] или [v] и затем нажмите [MEAS/ENT] ,

чтобы вставить выбранную строку в экран

ввода.

3.

Чтобы отменить действия нажмите [ESC].

Примечание - Список стека может хранить до

5 строк, используемых для записи точек.

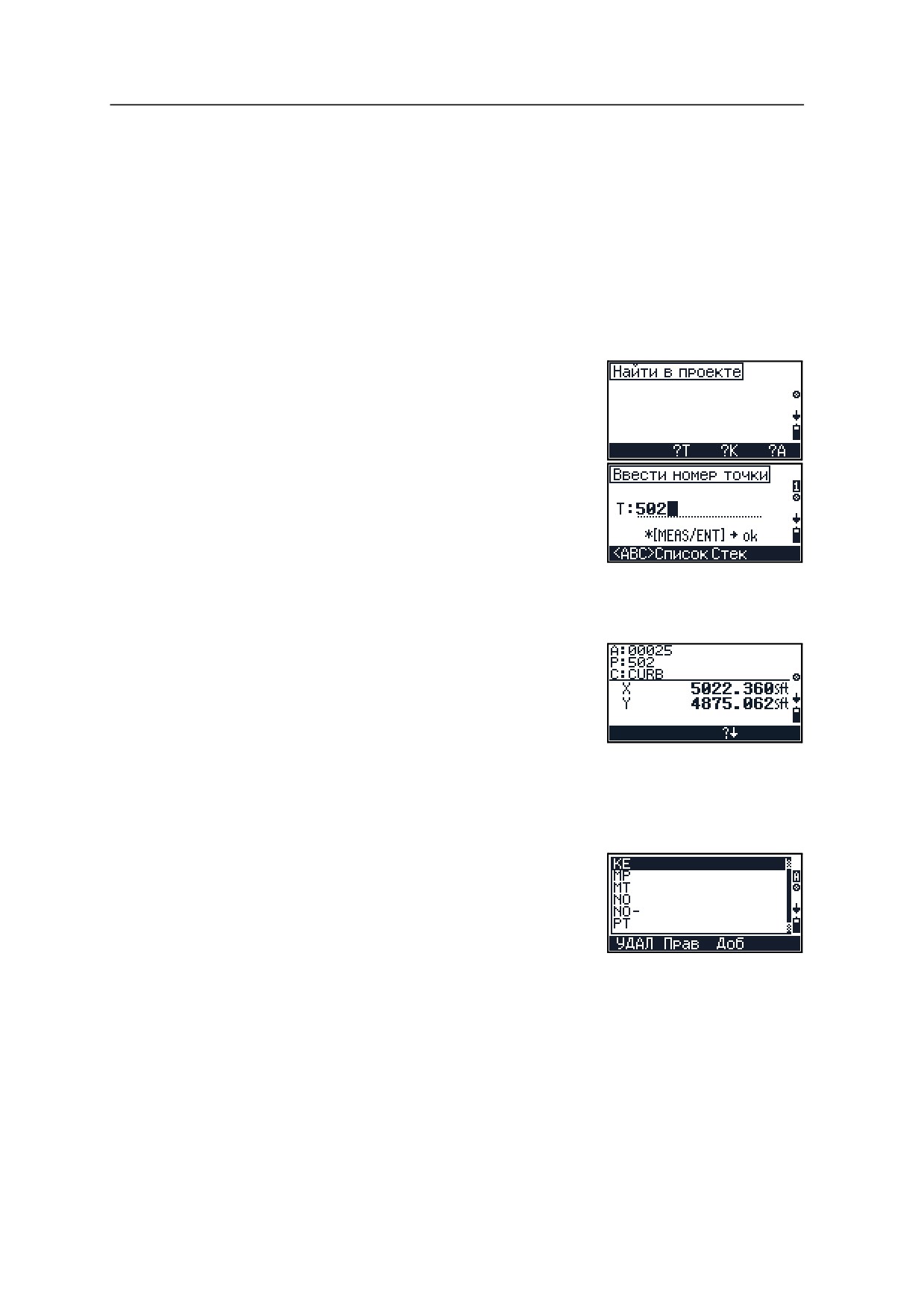

20.1

Список

Используйте эту функцию для ввода строки из

предопределенного списка. Система

поддерживает два списка: один для номеров точек

(имен точек), другой для кодов.

1.

Нажмите [F2] Список когда вы находитесь в

экране ввода. Появится окно, содержащее

текущее содержимое памяти списков.

2.

Чтобы выбрать список нажмите [^] или [v] и

затем нажмите [MEAS/ENT] чтобы вставить

выбранную строку в поле Т (номер точки)

или К (код точки).

3.

Чтобы отменить действия нажмите [ESC].

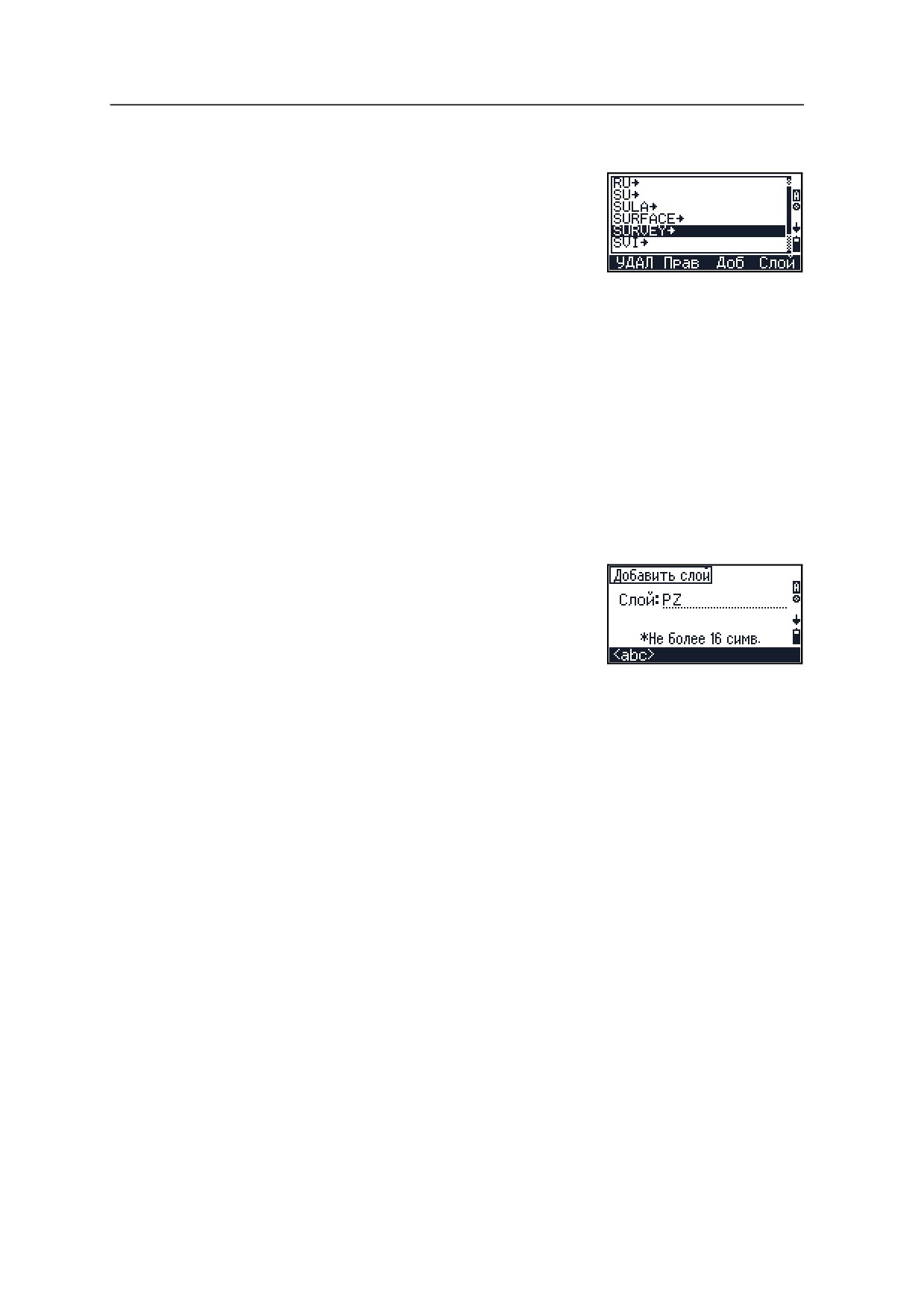

Примечание - Список поддерживает до 254 номеров точек или кодов точки.

Когда Вы используете большее число элементов, вы можете сгруппировать

их вместе с помощью функции Слой. См. Добавить слой, стр 44.

23

3

Подготовка к работе

3.1

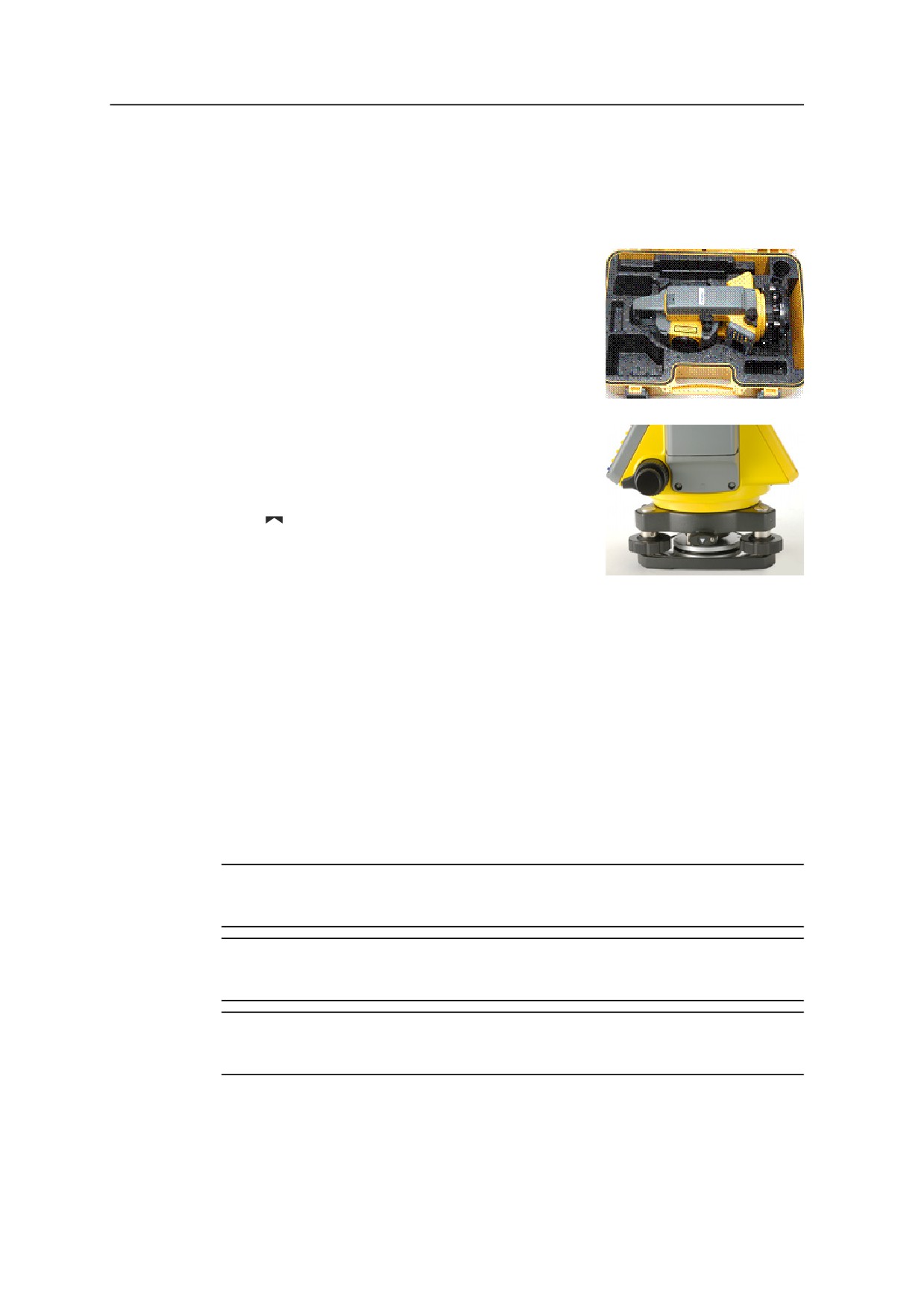

Распаковка и упаковка инструмента

Примечание - Аккуратно переносите Trimble M3, чтобы защитить его от

вибраций и ударов.

31.1

Распаковка

При распаковке держите прибор за переносную

ручку и аккуратно вынимайте из ящика.

31.2

Упаковка

Примечание - Храните инструмент с

присоединенной батареей.

Для упаковки инструмента обратно в ящик:

1.

Установите зрительную трубу в

Mark

горизонтальное положение для Стороны 1.

Mark

2.

Совместите марку положения хранения (W +

+ W) расположенную под клавиатурой на

Стороне 1 с соответствующей маркой ∇ на

зажимном винте трегера.

Mark

3.

Слегка затяните зажимной винт.

4.

Поместите инструмент в ящик для переноски.

Примечание - При упаковке зарядного устройства в ящик для переноски,

убедитесь, что вы укладываете его как показано на этикете внутри ящика.

Так же убедитесь, что кабель зарядного устройства не пережимается

закрытой крышкой ящика.

3.1

Зарядка и разрядка батареи

31.1

Информация по безопасности

Перед зарядкой батареи ознакомьтесь с предупреждениями,

предостережениями и замечаниями.

ПРЕДУПРЕЖДЕНИЕ - Используйте только оригинальное зарядное устройство для зарядки

C

батареи BC-65. Использование других зарядных устройств может привести к возгоранию, пожару,

а также повреждению батареи.

ПРЕДУПРЕЖДЕНИЕ - Во время зарядки батареи не накрывайте зарядное устройство

C

материалом или тканью, это может привести к перегреву. Зарядное устройство должно нормально

охлаждаться. Если вы накроете зарядное устройство тканью, это может вызвать его перегрев.

ПРЕДУПРЕЖДЕНИЕ - Не заряжайте батарею в сырых или пыльных местах, на прямом

C

солнечном свете и близко от источников тепла. Не заряжайте батарею, если она сырая. Это может

привести к удару током, перегреву или возгоранию батареи.

26

3

Подготовка к работе

Примечание - Вы можете использовать зарядные устройства Q-70U/E или Q-

70C для зарядки батареи ВС-65. Однако они не могут полностью зарядить

эту батарею.

31.2

Зарядка батареи

1.

Вставьте вилку питания в розетку сети переменного тока.

К электрической

розетке

Кабель питания

и переходники

Зарядное устр.

BC-80/65

Индикатор 1

Индикатор 2

Вентлияционн.

отверстия

Разъем

зарядного

устройства

К разъему

батареи BC-65

2.

Подсоедините зарядной разъем зарядного устройства к разъему зарядки

на батарее.

Загорятся оранжевым цветом оба индикатора на зарядном устройстве

(индикаторы 1 и 2), зарядка начнется автоматически.

После полной зарядки батареи индикатор 2 станет светиться зеленым

цветом.

28

Подготовка к работе

3

30.1

Отсоединение батареи BC-65 от инструмента

ПРЕДОСТЕРЕЖЕНИЕ - Избегайте прикосновения к контактам батареи.

C

1.

Если инструмент включен, нажмите кнопку [PWR], чтобы выключить его.

2.

Отожмите клавишу в основании батареи так, что батарея перестанет

удерживаться ей.

30.1

Подсоединение батареи BC-65 к инструменту

ПРЕДОСТЕРЕЖЕНИЕ - Если батарея присоединена не верно, будет нарушена защищенность

C

прибора от воды.

1.

Перед присоединением батареи почистите батарейный отсек от пыли и

других посторонних частиц..

1

4

3

2

2.

Вставьте две направляющие внизу батареи в отверстия внизу

батарейного отсека прибора.

3.

Удерживайте инструмент одной рукой и придавите батарею к инструменту

другой рукой.

4.

Убедитесь, что кнопка держателя батареи зафиксировалась в

нормальном положении.

Примечание - Внешняя батарея является дополнительной принадлежностью

электронного тахеометра Trimble M3. Если присоединены внешняя и

стационарная батареи, прибор автоматически использует наиболее

мощный источник питания.

29

3

Подготовка к работе

3.1

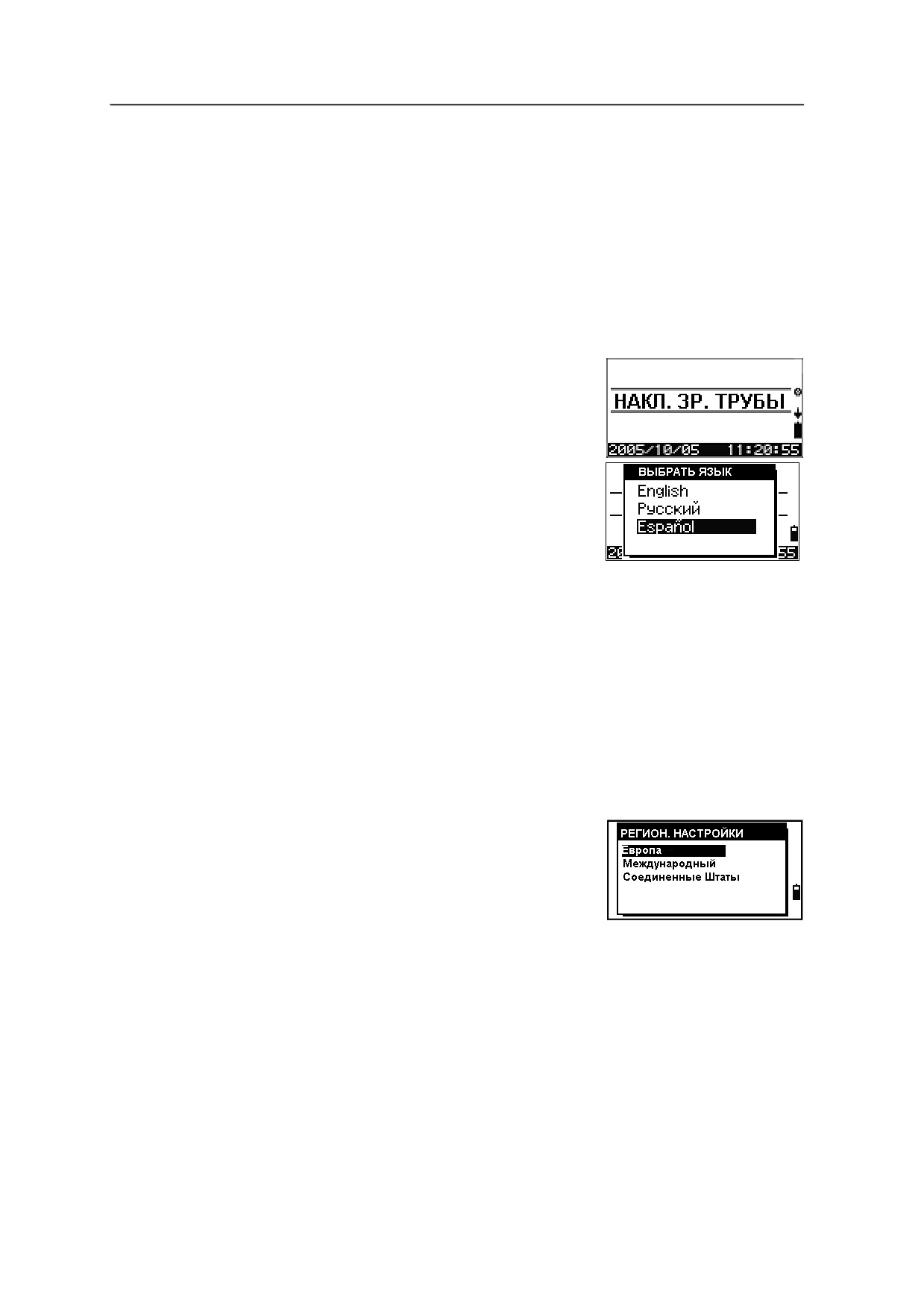

Выбор языка интерфейса

Электронный тахеометр Trimble M3 поддерживает выбор трех различных

языков интерфейса, в зависимости от установленного вами модуля языковой

поддержки:

•

Модуль языковой поддержки 1: Английский, Русский и Испанский

•

Модуль языковой поддержки 2: Английский, Немецкий и Французский

Модуль языковой поддержки 1 установлен по умолчанию на заводе

изготовителе. Чтобы установить другой модуль языковой поддержки, свяжитесь

с авторизованным центром обслуживания электронных тахеометров Trimble.

1.

Для выбора другого языка интерфейса

включите прибор и находясь в экране НАКЛ.

ЗР. ТРУБЫ, нажмите [ESC] затем нажмите [3].

Появится экран Выбрать язык. На экране

будут показаны три доступных языка

интерфейса.

Текущий выбранный язык будет подсвечен.

2.

Нажмите [^] или [v] для выбора нужного языка

и затем нажмите [ENT].

Инструмент перезагрузится и на экране появится стартовый экран Tilt

Telescope на выбранном вами языке.

3.1

Изменение региональных настроек

Вы можете быстро настроить электронный тахеометр Trimble в соответствие с

ранее заданной комбинацией параметров или параметрами региональных

настроек по умолчанию. Экран РЕГИОН. НАСТРОЙКИ появляется только после

настройки языка интерфейса.

Чтобы изменить региональные настройки:

1.

Выполните действия, описанные в разделе

Выбор языка интерфейса, стр 30.

После перезагрузки инструмента и наклона

зрительной трубы появится экран Регион.

настройки.

2.

Нажмите [^] или [v] для выбора требуемых

параметров региональной настройки и затем нажмите [ENT].

3.

Если вы не хотите менять региональные настройки, нажмите [ESC].

Инструмент продолжит работу в соответствие с ранее установленными

параметрами.

30

Подготовка к работе

3

Параметры, которые можно настроить в экране РЕГИОН. НАСТРОЙКИ:

Таблица 3.2

Параметры региональных настроек

Категория

Параметр

Европа

Международ-

США

ные

Углы

Точность

0.2 mg - 0.5 mg

1”

1”

Единицы

гон

ГМС

ГМС

Отсчет ВК

Зенит

Зенит

Зенит

Отсчет азимута

От севера

От севера

От севера

Иниц. ГК

ВЫКЛ

ВЫКЛ

ВЫКЛ

Расстояния

Точность

0.001 m

0.001 m

0.001 f

Единицы

Метры

Метры

Футы США

(геодезич. футы)

Задержка

30 с

30 с

30 с

дальномера

Системы

Направление

X↑ → Y

N↑ → E

N↑ → E

координат

осей

Порядок ввода

Y, X

С, В

С, В

Единицы

Температура

по Цельсию

по Цельсию (°C)

по Фаренгейту (°F)

(°C)

Давление

hPa

mmHg

In Hg

Отключение

Основной блок

ВЫКЛ

ВЫКЛ

ВЫКЛ

Блок дальномера

3 минуты

3 минуты

3 минуты

Спящий режим

5 минут

5 минут

5 минут

Разное

Ввод имени точек

<123>

<123>

<123>

Ввод кода

<ABC>

<ABC>

<ABC>

Доб. тчк. разбивки

0

0

0

Настройки

Запись

MEM/3

MEM/3

MEM/3

интерфейса

Режим записи

Все

Все

Все

Настройка записи

Нет

Нет

Нет

Формат

M5

Nikon

Nikon

Четность

Нет

Нет

Нет

Бод

4800

4800

4800

Символы Т

16

16

16

Символы К

11

11

11

Символы I

1

1

1

Настройки

Режим

ТОЧН

ТОЧН

ТОЧН

дальномера

Осреднение

1

1

1

31

3

Подготовка к работе

Таблица 3.2

Параметры региональных настроек

Категория Параметр

Европа

Международ-

США

ные

Настройки

Постоянная

-18mm

-18mm

-18mm

коррекции призмы

Масштаб

1.000000

1.000000

1.000000

Поправка за

0.142

0.142

0.142

кривизну и

рефракцию.

Поправка уровня

ВЫКЛ

ВЫКЛ

ВЫКЛ

моря

3.1

Настройки инструмента

Параметры настройки инструмента могут быть разделены на несколько групп:

•

Основные параметры измерений - доступ к

основным настройкам измерений из [MENU] [5]

Настройки инстр. См. Основные параметры

измерений, стр 33.

•

Настройка параметров записи и передачи

данных - доступ к основным настройкам

измерений из [MENU] [6] Интерфейс. См.

Настройка параметров записи и передачи

данных, стр 37.

•

Часто используемые параметры - кнопка

Trimble

доступна в большинстве экранов

измерений и используется для изменения

режима работы дальномера, номера

точки/кода, цели, параметров коррекции.

Также из этого меню вы можете включить

индикацию пузырькового уровня для

проверки нивелировки инструмента, проверить и редактировать данные.

См. Часто используемые параметры (Параметры БЫСТР Меню), стр 38.

32

Подготовка к работе

3

31.1

Основные параметры измерений

Нажмите [MENU] [5] Настройки инстр. для ввода или изменения основных

параметров измерений.

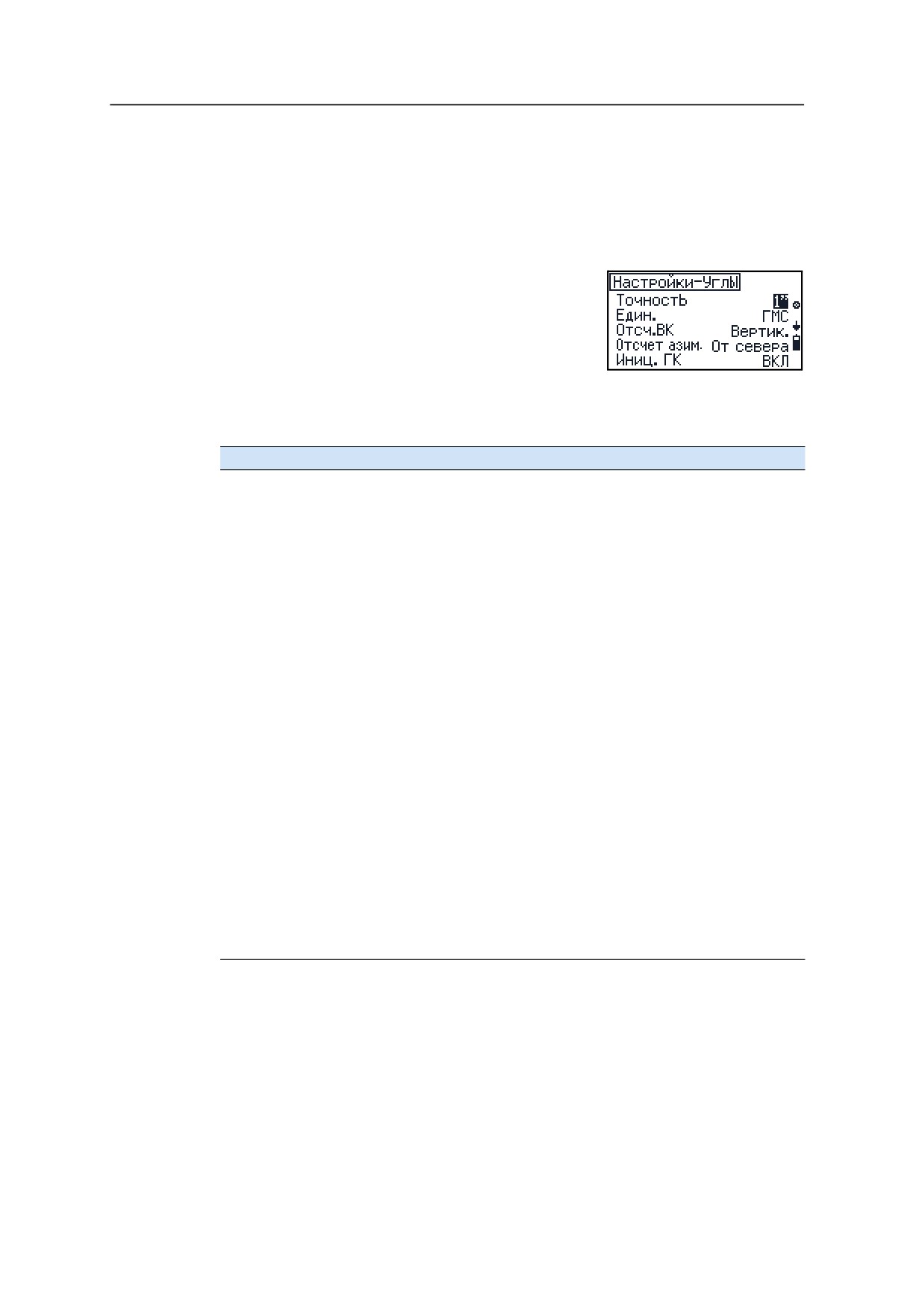

Угловые параметры

1.

В меню Настройки инстр., выберите [1] Углы,

для перемещения между строками меню

нажмите [v].

2.

Чтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить

изменения.

Вы можете настроить угловые параметры:

Опции

Точность

Trimble M3 3"DR

1" / 0.0002° / 0.2mg / 0.01M

5" / 0.001° / 1mg / 0.1M

10" / 0.005° / 5mg / 0.5M

Trimble M3 5"DR

1" / 0.0005° / 0.5mg / 0.01M

5" / 0.001° / 1mg / 0.1M

10" / 0.005° / 5mg / 0.5M

Един.

ГМС

градусы

гоны

mil

Отсч.ВК

Зенит

Вертик.

± Elev

Отсчет азим.

От севера

От юга

Иниц. ГК

ВКЛ

ВЫКЛ

Примечание - Когда для Иниц. ГК установлено ВКЛ, необходимо

инициализировать горизонтальный угол (поворотом алидады)

каждый раз при инициализации вертикального угла (при

включении инструмента). При выполнении этого направление

азимута сохранится после перезагрузки инструмента.

33

3

Подготовка к работе

Параметры расстояний

1.

В меню Настройки инстр., выберите [2] Расст,

для перемещения между строками меню

нажмите [v].

2.

Чтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить

изменения.

Вы можете настроить параметры расстояний:

Опции

Точность

0.001 м / 0.001 фт

0.005 м / 0.01 фт

0.01 м / 0.02 фт

Един.

Метры

Футы США (U-ft)

Международные футы (I-ft)

Параметры системы координат

1.

В меню Настройки инстр., выберите [3] Сист.

коорд.,

для перемещения между строками меню

нажмите [v].

2.

TЧтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить изменения.

Вы можете настроить параметры системы координат:

Опции

Напр. осей

X↑ → Y

Y↑ → X

N↑ → E

Поряд.вывода

Y, X

X, Y

N, E

E, N

Параметры единиц измерения

1.

В меню Настройки инстр., выберите [4] Един.,

для перемещения между строками меню

нажмите [v].

2.

Чтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить

изменения.

34

Подготовка к работе

3

Вы можете настроить единицы измерения:

Опции

Температура

°C (по Цельсию)

°F (по Фаренгейту)

Давление

mmHg

hPa

inHg

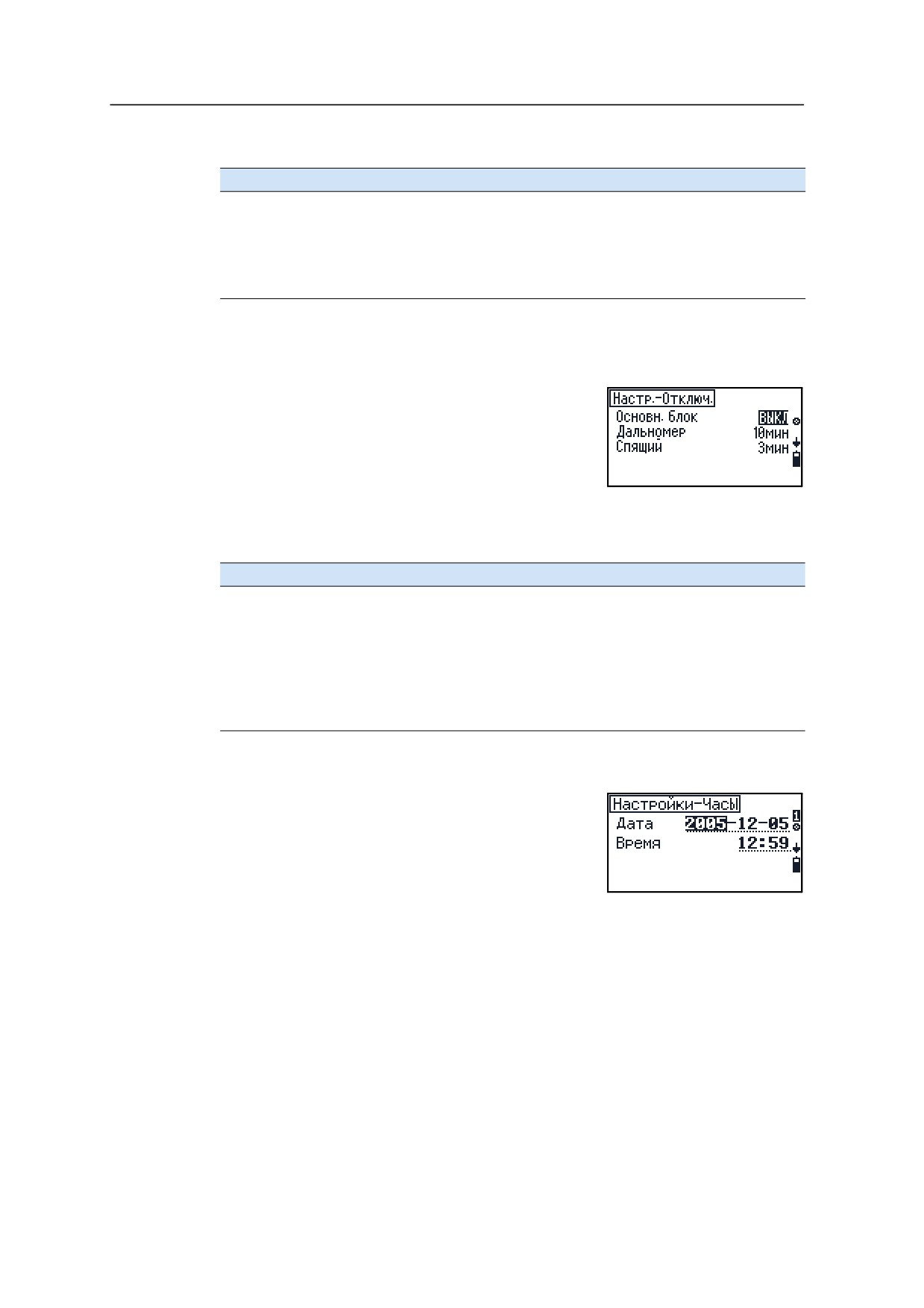

Параметры отключения

Этот параметр управляет функцией энергосбережения.

1.

В меню Настройки инстр., выберите [5] Отключ.,

для перемещения между строками меню

нажмите [v].

2.

Чтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить

изменения.

Вы можете настроить следующие параметры энергосбережения:

Опции

Основн.блок

ВЫКЛ

10 мин

30 мин

Спящий

ВЫКЛ

1 мин

3 мин

5 мин

Настройка часов

1.

В меню Настройки инстр., выберите [6] Часы,

Для перемещения между полями даты и

времени (например от поля год к полю

месяц), нажмите [v], [^], или [MEAS/ENT].

2.

Чтобы изменить значение в любом поле

даты или времени нажмите [<] чтобы выбрать

символ и затем используйте клавиатуры для

ввода числа. Нажмите [v] для перемещения к

следующему элементу.

3.

Нажмите [MEAS/ENT], чтобы подтвердить изменения.

35

3

Подготовка к работе

Вы можете настроить:

Опции

Дата

Введите в следующем порядке Год > Месяц > День

Время

Введите в следующем порядке Часы > Минуты (24-х часовой

формат)

Настройка разных параметров

1.

В меню Настройки инстр., выберите [7] Разное,

для перемещения между строками меню

нажмите [v].

2.

Чтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить

изменения.

Вы можете настроить следующие параметры:

Опции

Ввод Т

123

ABC

abc

Ввод К

123

ABC

abc

Примечание - Параметры Ввод Т и Ввод К используются для

установки режима ввода по умолчанию, когда вы вводите номер

или имя точки (Ввод Т) или код точки (Ввод К). Например, если вы

часто используете имена точек, такие как K-101 или T3, вы

можете изменить настройки так, чтобы начинать ввод имени

точки в буквенно-цифровом режиме.

Доб тчк. разб.

0 - 999999 (числовой ввод)

Примечание - Этот параметр используется для записи точек

при разбивке. Он определяет целое число, добавляемое к номеру

точки при разбивке, для формирования нового номера при записи

точки разбивки. Значение по умолчанию 0. Например, когда вы

выносите точку PT3 и в поле Доб. тчк. разб. установлено

значение 1000, по умолчанию при записи точки разбивки ей будет

присвоено имя PT1003.

36

Подготовка к работе

3

30.1

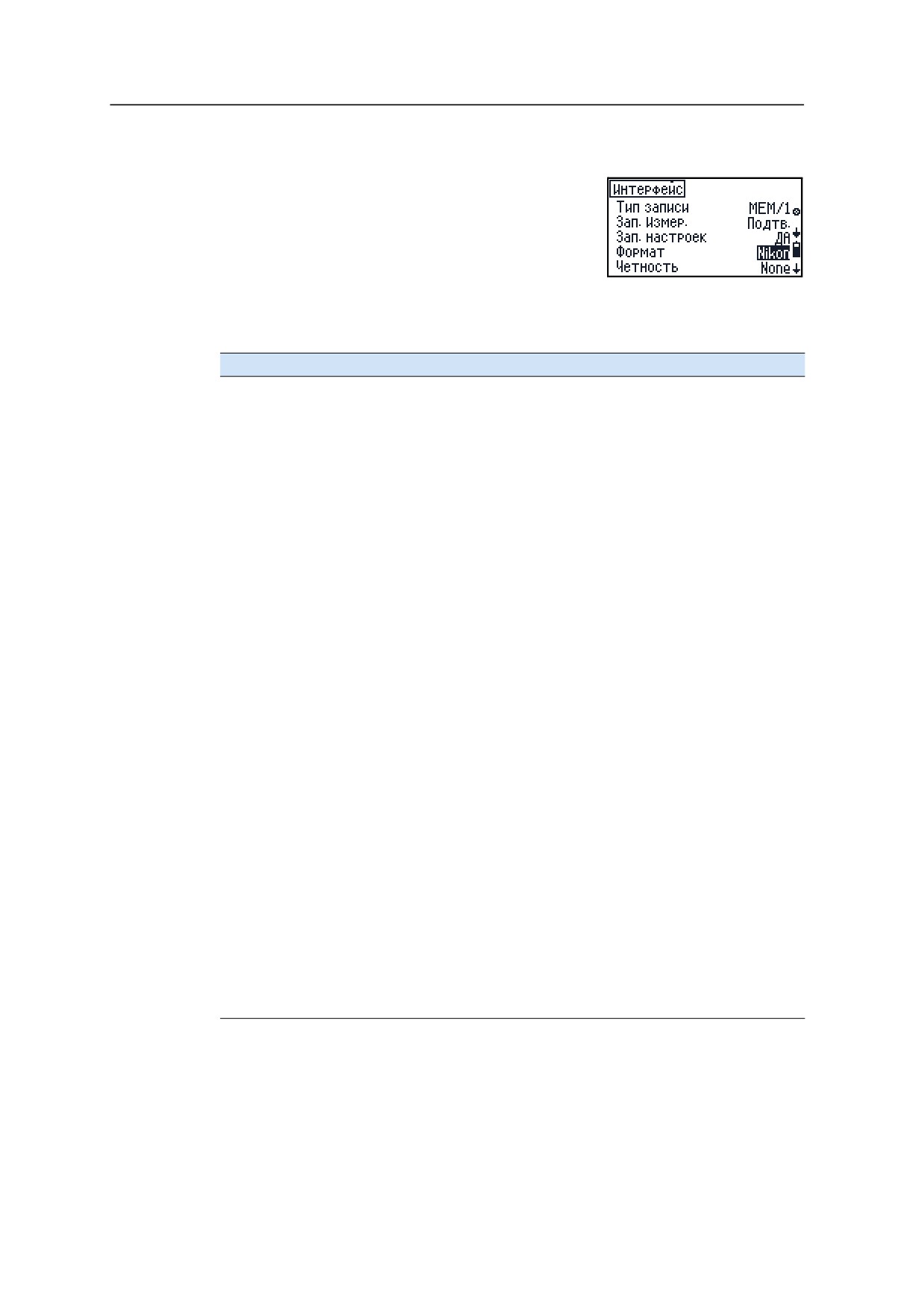

Настройка параметров записи и передачи данных

1.

Нажмите [MENU] [6] Интерфейс для настройки

параметров записи и передачи данных.

Для перемещения между строками меню

нажмите [v].

2.

Чтобы изменить параметр в требуемой

строке меню нажмите [<] или [>], затем

нажмите [MEAS/ENT], чтобы подтвердить изменения.

Вы можете настроить следующие параметры:

Опции

Тип записи

MEM/1 /2 /3 - запись данных во встроенную память, где:

•

/1 записи измеренных значений

•

/2 записи вычисленных значений

•

/3 записи измеренных и вычисленных значений

V24/1 /2 /3 - выдача данных на внешнее устройство через

интерфейс RS232, где:

•

/1 выдача измеренных значений

•

/2 выдача вычисленных значений

•

/3 выдача измеренных и вычисленных значений

ВЫКЛ - нет записи данных

Режим Записи

Все

Подтв.

Зап.настроек

Да

Нет

Формат (формат вывода)

M5, см. Формат данных M5, стр 122

Nikon, см. Формат данных Nikon, стр 134

Четность

Нет

Четн

Нечетн

Скорость передачи

1200

2400

4800

9600

19200

38400

Символы Т

1 - 16

(только для формата M5)

Символы К

1 - 23

(только для формата M5)

Символы I

1 - 21

(только для формата M5)

37

3

Подготовка к работе

30.1

Часто используемые параметры (Параметры БЫСТР Меню)

Нажмите кнопку Trimble

для доступа к БЫСТР

Меню.

Подсказка - Когда вы нажимаете и удерживаете клавишу

B

Trimble в течение одной секунды в любом экране измерений,

появится экран, позволяющий задать имя точки, код, высоту

цели и постоянную отражателя.

Настройки дальномера

1.

Нажмите [1] в экране БЫСТР Меню, чтобы

открыть экран Настр. дальномера.

2.

Нажмите [<] или [>] чтобы изменить параметр

Режим. Вы можете задать ТОЧН/СТАНД где:

ТОЧН - точный режим измерений

СТАНД - быстрый режим измерений

3.

Нажмите [v] для перемещения в поле Осред. Это поле устанавливает

количество измерений для осреднения при вычислении значения

измеренного расстояния. Введите число от 1 до 99.

4.

Для возврата в экран БЫСТР Меню, нажмите [ESC].

Изменение режима измерения (DR или отражатель)

Нажмите [2] в эране БЫСТР Меню для изменения

текущего режима измерений. Например, если вы

работает в режиме измерений с отражателем (PR),

нажмите [2], чтобы изменить режим на Прямое

отражение (DR).

Подсказка - Когда вы изменяете режим DR/PR, постоянная

B

отражателя и высота цели обновляются в зависимости от параметров, установленных в [6] Цель. В

режиме DR, используются значения постоянной отражателя и высоты цели для режима DR. При

переключении в режим PR используются последние используемые значения в режиме PR.

Отображение пузырькового уровня (электронный уровень)

1.

Нажмите [3] Уровень в экране БЫСТР Меню для

отображения пузырькового уровня.

2.

Чтобы изменить параметры компенсатора

наклона нажмите [<] или [>].

3.

Для возврата в экран БЫСТР Меню, нажмите

[ESC].

38

Подготовка к работе

3

Параметры коррекции ошибок

1.

Нажмите [4] в экране БЫСТР Меню, чтобы

открыть экран Коррект.настройки. Существует

семь параметров, относящихся к коррекции

измерения расстояний.

2.

В первом экране параметры настройки

Коррект. обновляются когда вы изменяете

значение температуры и/или давления.

3.

Сделайте одно из следующего:

- Для отображения экрана нажмите [v]

когда вы находитесь в поле Давление.

- Для использования значения из стека

нажмите [F3] Стек в любом поле

числового ввода.

- Для завершения настройки нажмите [F4] ОК.

4.

Нажмите [ESC] для возврата в экран БЫСТР Меню.

Таблица 3.3

Доступные значения для параметров коррекции ошибок

Параметр

Диапазон ввода

Пост. призмы

-999 - 999 (числовой ввод)

Температура

-40 °C - 70 °C

Давление

440 hPa - 1460 hPa

Масштаб

0.995000

- 1.00500

За крив. и рефр.

0.132, 0.142, 0.200, или ВЫКЛ

На ур. моря

ВКЛ/ВЫКЛ

Выбор имени точки и кода точки

1.

Нажмите [5] в экране БЫСТР Меню, чтобы

открыть экран Номер/Код точки.

2.

Сделайте одно из следующего:

- Чтобы изменить режим ввода, нажмите

[F1] <ABC>.

- Чтобы выбрать ввод данных из списка, нажмите [F2] Список.

- Чтобы выбрать ввод ранее использованного имени или кода точки

нажмите [F3] Стек.

3.

Затем сделайте одно из следующего:

- Чтобы вернуться в экран, в котором вы нажали

, нажмите [F4].

- Для возврата в экран БЫСТР Меню, нажмите [ESC].

39

3

Подготовка к работе

Выбор цели

1.

Нажмите [6] в экране БЫСТР Меню, чтобы

открыть экран Выбор цели.

2.

Сделайте одно из следующего:

- Чтобы переместить курсор в списке

целей нажмите [^] или [v] или [1] - [5] и

затем нажмите [MEAS/ENT] чтобы выбрать

подсвеченный элемент.

- Нажмите [F2] Прав для редактирования параметров цели, см.

Настройка параметров цели, стр 40.

3.

Для выбора подсвеченной цели нажмите [F4] ОК.

Настройка параметров цели

1.

Нажмите [F2] Прав в экране Выбор цели.

Появится экран Правка цели.

2.

Сделайте одно из следующего:

- Используйте клавиатуру для ввода

нового значения.

- Для использования значений из стека нажмите [F3] Стек.

- Для возврата в предыдущий экран нажмите [ESC].

3.

Чтобы закончить редактирование нажмите [F4] ОК.

Примечание - Введите значение, указанное на отражателе в поле Пост.

призмы.

Редактирование данных, списка номеров или кодов точек

1.

Нажмите [7] в экране БЫСТР Меню, чтобы

открыть экран Правка.

2.

Сделайте одно из следующего:

- Для просмотра и редактирования

данных, сохраненных в памяти, нажмите

[F1]. См. Просмотр и редактирование

данных во встроенной памяти, стр 41.

- Для редактирования списка номеров точек нажмите [F2]. См.

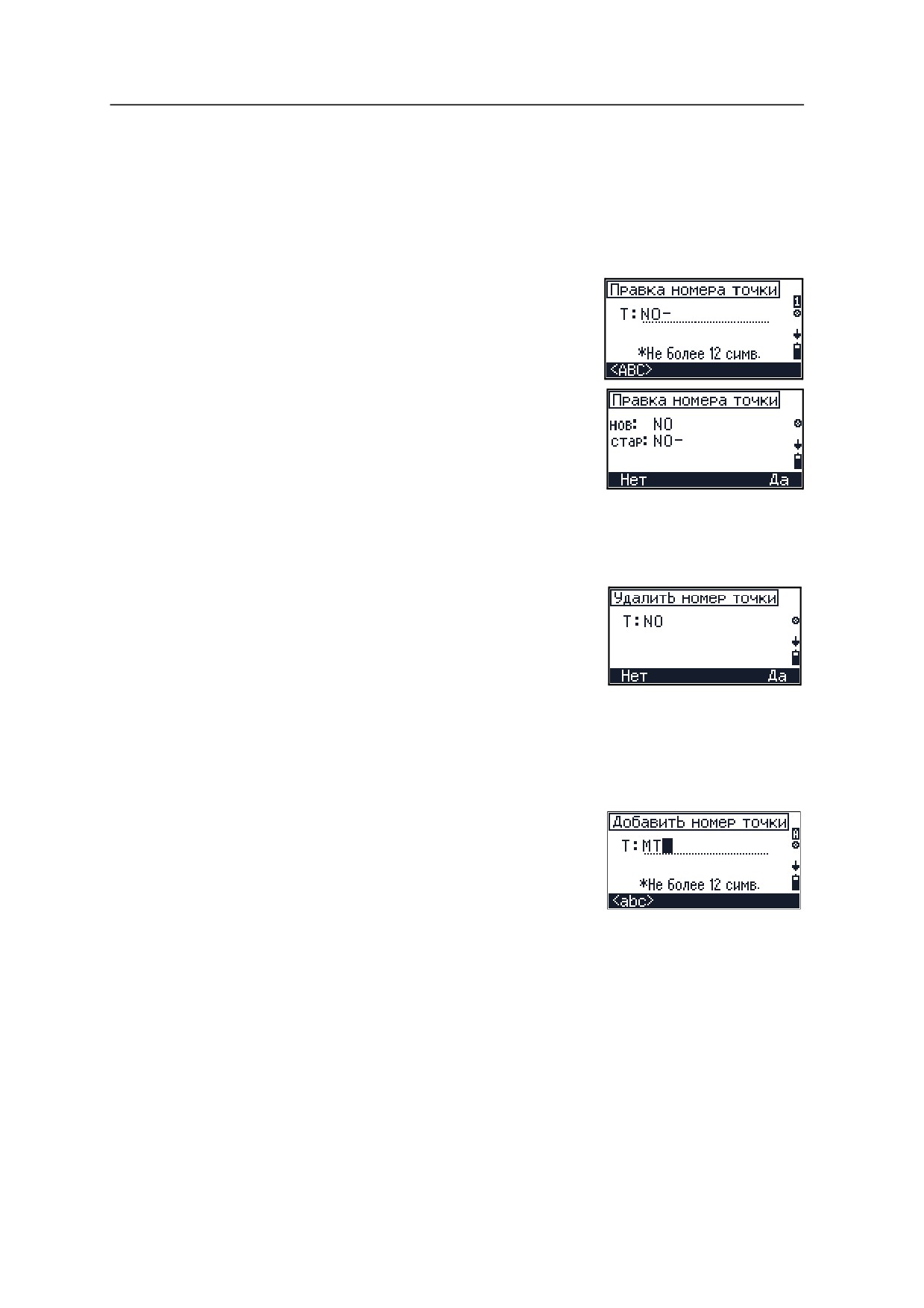

Управление списком имен точек, стр 42.

- Для редактирования списка кодов точек нажмите [F3]. См. Управление

списком кодов точек, стр 44

3.

Для возврата в экран БЫСТР Меню, нажмите [ESC].

40

Подготовка к работе

3

Просмотр и редактирование данных во встроенной памяти

На этом экране отображается текущее состояние

встроенной памяти:

•

Своб.память показывает как много еще строк

вы можете сохранить.

•

Посл.адрес - это адрес последней записанной

строки во встроенной памяти.

Сделайте одно из следующего:

•

Чтобы открыть экран просмотра данных нажмите [F1] Вывод. См. Просмотр

сохраненных данных, стр 41.

•

Чтобы удалить строку данных нажмите [F2] Удал. См. Удаление данных,

стр 41.

•

Для ввода координат нажмите [F3] Ввод.

Просмотр сохраненных данных

1.

Нажмите [F1] Вывод в экране Внутр.память.

2.

Сделайте одно из следующего:

- Для редактирования номера и кода точки

нажмите [F1] C+P.

- Для поиска точки по имени или

номеру точки нажмите [F2] ?P.

- Для поиска точки по коду точки нажмите [F3] ?C.

- Для поиска точки по адресу нажмите [F4] ?A.

- Для отображения предыдущей строки данных из встроенной памяти

нажмите [^].

- Для отображения следующей строки данных из встроенной памяти

нажмите [v].

- Для возврата в предыдущий экран нажмите [ESC].

Удаление данных

1.

Нажмите [F2] Удал в экране Внутр.память для

удаления строки данных.

2.

Сделайте одно из следующего:

- Чтобы удалить все точки в текущем

проекте нажмите [F1] Все.

- Чтобы ввести номер точки, которую вы

хотите удалить нажмите [F2] ?Т.

41

3

Подготовка к работе

- Чтобы ввести код точки, которую вы хотите

удалить нажмите [F3] ?К.

- Чтобы ввести адрес точки, которую вы хотите

удалить нажмите [F4] ?A.

Примечание - Когда адрес задается с помощью

?Т, ?К или ?A, все данные удовлетворяющие

условию от текущей строки до конца файла

будут удалены.

Поиск данных

1.

Нажмите [F3] ? в экране Просмотр данных,

чтобы открыть экран Найти в проекте.

2.

Сделайте одно из следующего:

- Для поиска точки по имени или номеру

нажмите [F2] ?Т. Когда вы выбрали или

ввели имя или номер точки, нажмите

[MEAS/ENT].

- Для поиска точки по коду точки нажмите

[F3] ?К.

- Для поиска точки по адресу нажмите [F4] ?A.

Результат поиска будет показан на

экране.

3.

Сделайте одно из следующего:

- Для поиска другой точки с теми же

условиями нажмите [F3] ?↓.

- Чтобы задать новые условия поиска нажмите [ESC] для возврата к

предыдущему экрану.

Управление списком имен точек

В этом экране отображается текущий список имен

точек. Нажмите клавишу [^] или [v] для выбора имени

или номера точки или слоя, который вы хотите

отредактировать или удалить.

Сделайте одно из следующего:

- Чтобы удалить подсвеченное имя или

номер точки нажмите [F1] УДАЛ. См. Удаление

имени или номера точки, стр 43.

- Чтобы отредактировать подсвеченное имя или

номер точки нажмите [F2] Прав. См.

Редактирование имени или номера точки, стр 43.

42

Подготовка к работе

3

– Чтобы добавить имя или номер точки нажмите [F3]

Доб. См. Добавление имени или номера точки,

стр 43.

- Для возврата в предыдущий экран нажмите [ESC].

Редактирование имени или номера точки

1.

Нажмите [F2] Прав в экране списка номеров

точек. Появится экран Правка номера точки.

2.

Введите требуемое имя или номер. Нажмите

[F1] <abc> чтобы изменить режим ввода.

3.

Нажмите [MEAS/ENT]. Появится экран

подтверждения ввода. Сделайте одно из

следующего:

- Для возврата к экрану списка без

внесения изменений нажмите [F1] Нет.

- Чтобы принять изменения и обновить

список нажмите [F4] Да.

Удаление имени или номера точки

1.

Выделите элемент в экране списка номеров

точек и затем нажмите [F1] УДАЛ. Появится

экран подтверждения ввода.

2.

Сделайте одно из следующего:

- Для возврата к экрану списка без

внесения удаления элемента нажмите

[F1] Нет.

- Чтобы удалить элемент нажмите [F4] Да.

Добавление имени или номера точки

1.

Нажмите [F3] Доб в экране списка номеров

точек. Появится экран Добавить номер точки.

2.

Сделайте одно из следующего:

- Используйте клавиатуру для ввода

нового значения.

- Для изменения режима ввода нажмите [F1] <ABC>.

- Для возврата в предыдущий экран нажмите [ESC].

3.

Нажмите [MEAS/ENT] для обновления списка.

43

3

Подготовка к работе

Управление списком кодов точек

В этом экране отображается текущий список кодов

точек. Нажмите клавишу [v] для выбора имени или

номера точки, кода или слоя, который вы хотите

отредактировать или удалить.

Примечание - Слой - это группа кодов точек,

показываемая стрелкой в конце строки.

Все процедуры, используемые при

редактировании списка имен точек также

применимы и при редактировании списка кодов

точек. См. Управление списком имен точек, стр 42.

Кроме того, вы можете добавлять слои. См.

Добавить слой, стр 44.

Добавить слой

Слой - это каталог, позволяющий распределять по

категориям наборы точек. Слои наиболее полезны,

когда у вас имеется много кодов и вам необходимо

быстро найти и ввести код точки, который вы

хотите использовать в поле.

1.

Нажмите [F4] Слой в экране списка кодов

точек. Появится экран Добавить слой.

2.

Сделайте одно из следующего:

- Используйте клавиатуру для ввода

нового значения.

- Для изменения режима ввода нажмите [F1] <abc>.

- Для возврата в предыдущий экран нажмите [ESC].

3.

Нажмите [MEAS/ENT] чтобы обновить список.

44

4

Начало работы в поле

4.1

Установка штатива

ПРЕДОСТЕРЕЖЕНИЕ - Верхушки ножек штативов очень острые. Когда вы переносите штатив

C

или устанавливаете его, позаботьтесь, чтобы не пораниться о ножки.

Примечание - Не переносите инструмент, установленный на штативе.

1.

Раздвиньте ножки штатива шире, чем необходимо, чтобы

стабилизировать инструмент.

2.

Разместите штатив непосредственно над точкой станции. Для проверки

положения штатива, посмотрите через центральное отверстие площадки

штатива.

3.

Хорошо вдавите ножки штатива в землю.

4.

Выставьте по уровню верхнюю плоскость площадки штатива.

5.

Хорошо затяните барашковые винты на ножках штатива.

6.

Поставьте инструмент на площадку штатива.

7.

Вставьте монтажный винт штатива в центральное отверстие платформы

инструмента.

8.

Затяните монтажный винт штатива.

4.1

Центрирование

Когда вы центрируете инструмент, вы выстанавливаете его центральные оси

так, чтобы они проходили через точку станции. Для центрирования инструмента

вы можете использовать оптический центрир или свинцовый груз. Свинцовый

груз продается отдельно.

41.1

Центрирование при помощи оптического центрира

Примечание - Если вам требуется большая точность, проверьте и

откалибруйте оптический центрир, перед тем, как центрировать

инструмент. Детальные инструкции приводятся в разделе Поверка и

настройка оптического центрира, стр 109.

1.

После установки инструмента на штатив,

посмотрите через оптический центрир и совместите

нити с точкой станции. Для этого вращайте

подъемные винты пока центральная марка

визирных нитей не будет точно над изображением

точки станции.

2.

Пока вы поддерживаете платформу штатива одной

рукой, ослабляйте винты на ножках штатива и

настраивайте длину ножек, пока воздушный пузырек не окажется в центре

круглого уровня.

3.

Затяните винтами ножки штатива.

46

Начало работы в поле

4

4.

Используйте цилиндрический уровень для установки инструмента по

уровню. Смотрите раздел Установка уровней, стр 47. Посмотрите через

оптический центрир и убедитесь, что изображение точки станции

находится в ценре марки визирных нитей.

5.

Если точка станции ушла из центра, сделайте

следующее:

- Если точка станции незначительно ушла из центра, ослабьте

монтажный винт штатива и затем отцентрируйте инструмент на

штативе. Используйте только прямое перемещение инструмента к

центру. Не вращайте его.

Когда инструмент отценрирован, снова затяните монтажный винт.

- Если смещение точки станции велико, повторите процедуру с шага 2.

4.1

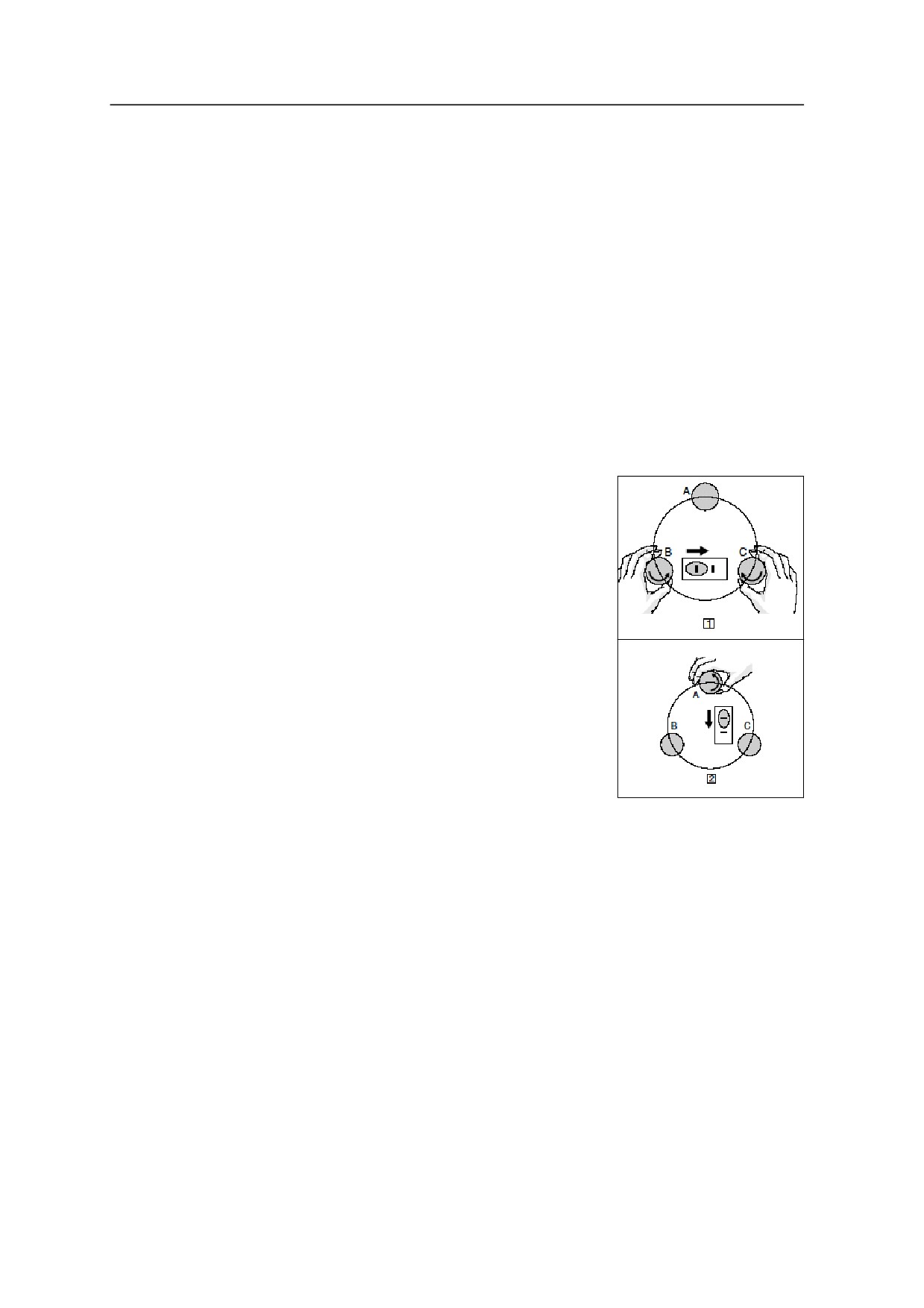

Установка уровней

Когда вы установите инструмент по уровню,

вертикальные оси инструмента совершенно

вертикальными.

Для установки инструмента по уровню используйте

цилиндрический уровень.

1.

Ослабьте клеммы нижнего основания.

2.

Поворачивайте алидаду, пока цилиндрический

уровень не будет параллелен с любой парой из

уровневых винтов (B и C).

3.

Используйте подъемные винты B и C для

перемещения пузырька в центр уровня.

4.

Поверните алидаду примерно на 90°.

5.

Используйте уровневый винт A для

перемещения пузырька в центр уровня.

6.

Повторите шаги с 1 по 5 для центрирования

пузырька в обеих положениях.

7.

Поверните алидаду на 180°.

8.

Если пузырек в цилиндрическом уровне остался в центре, значит

инструмент выставлен по уровню. Если пузырек сместился из центра,

настройте цилиндрический уровень. Детальные инструкции приводятся в

разделе Поверка и настройка цилиндрического уровня, стр 108.

47

содержание      ..      1       2         ..

///////////////////////////////////////
