ЧЕРТЕЖИ ЭЛЕКТРОТЕХНИЧЕСКИХ ИЗДЕЛИЙ И ЭЛЕКТРОУСТАНОВОК - часть 5

Чертежи прокладки кабелей

При небольшом количестве кабелей их показывают на чертежах сооружений и планах местности, используя обозначения, которые были приведены на рис. 56. Чтение таких чертежей не вызывает

трудностей. Однако на таких крупных энергетических объектах, как районные подстанции и особенно электростанции, количество прокладываемых кабелей исчисляется тысячами и даже десятками тысяч. При этом приходится пользоваться множеством планов по разным отметкам сооружения, на которых показаны трассы с проходящими по ним кабелями, разрезами мест переходов одной трассы в другую, а также пересечений трасс и переходов их из одного помещения в другое. Проектирование, монтаж и эксплуатация кабельного хозяйства сопряжены с большими трудностями, поскольку необходимо решать задачи оптимального выбора трасс для всех кабелей, наиболее полного использования кабельных конструкций и целесообразного объединения контрольных кабелей в потоки. Еще в большей степени эти трудности возрастают на атомных электростанциях, где особенно жесткие требования предъявляют как к проектированию трасс, так и обязательному

их использованию для прокладки кабелей.

Все это привело к созданию принципиально новой документации, создаваемой поточно-координатным методом проектирования с помощью ЭВМ. Для прокладки кабелей при этом используют специальные планы трасс и кабельные журналы.

Рассмотрим пример выполнения поточно-координатным методом плана трасс и кабельного журнала при прокладке кабелей на блочной тепловой электростанции.

О План трасс кабелей (рис. 106) представляет собой план главного корпуса электростанции с нанесенной на него координатной сеткой. Координаты У отсчитывают от ряда А колонн к последнему ряду (на чертеже снизу вверх), а координаты Х — от первой колонны к последней (на чертеже справа налево). План разбивают на квадраты со стороной 3 м и наносят иа него электрооборудование и трассы, по которым прокладываются кабели (сами кабели не показывают). Кроме того, приводят спецификацию электрооборудования (табл. 7) с указанием координат Х, У, Z мест его установки (координата Z — это отметка по высоте, на которой устанавливается оборудование).

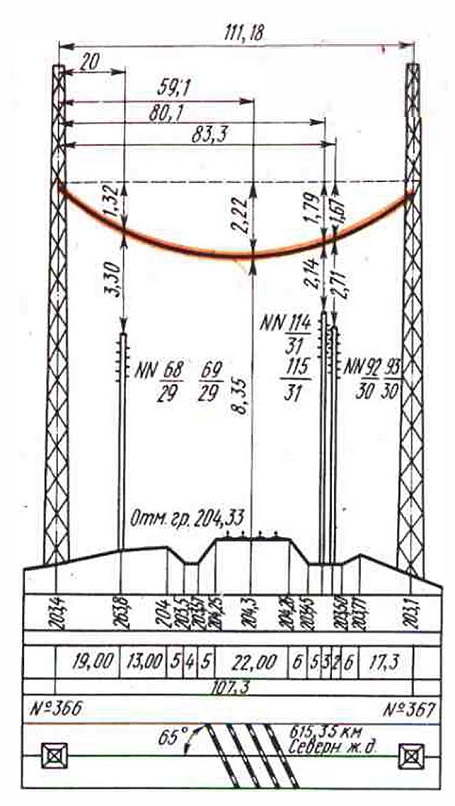

Рис. 105. Профиль линии электропередачи при переходе железнодорожных путей

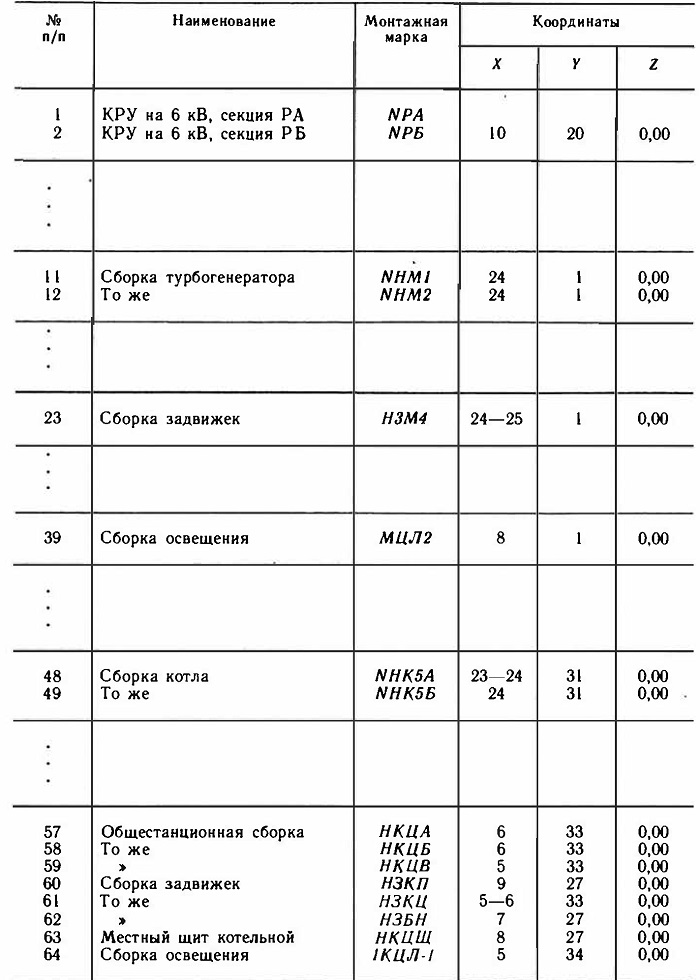

Таблица 7. Перечень оборудования на плане кабельных трасс

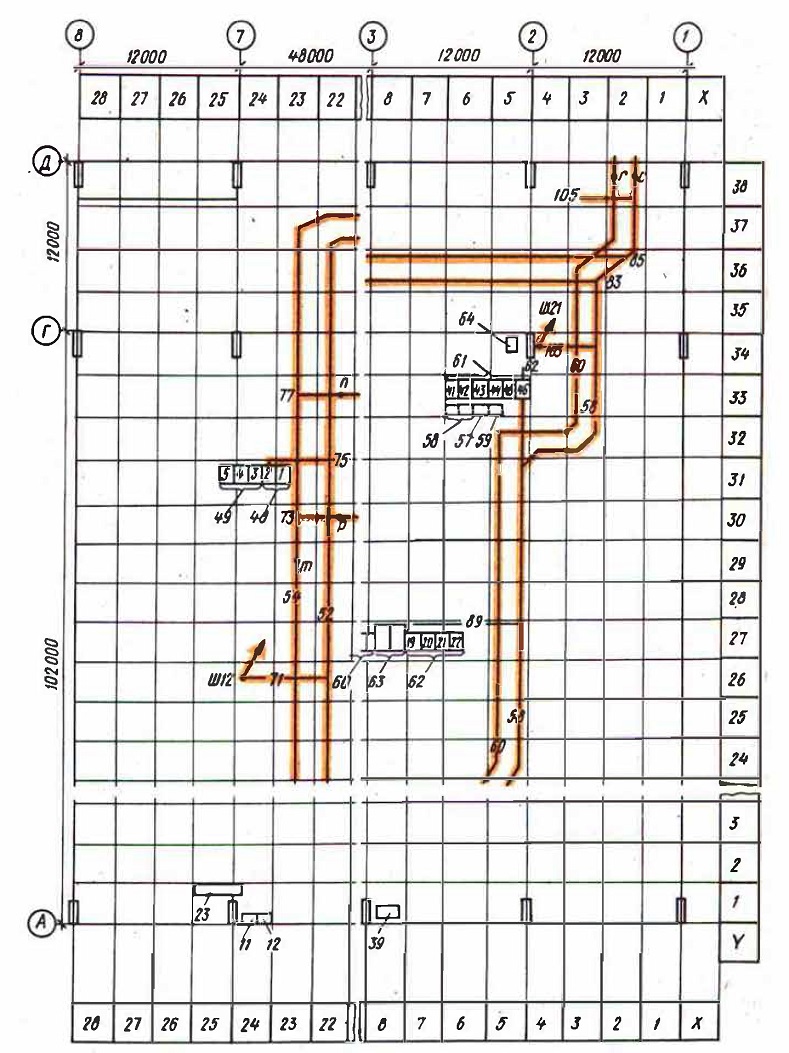

Рис. 106. План трасс кабелей

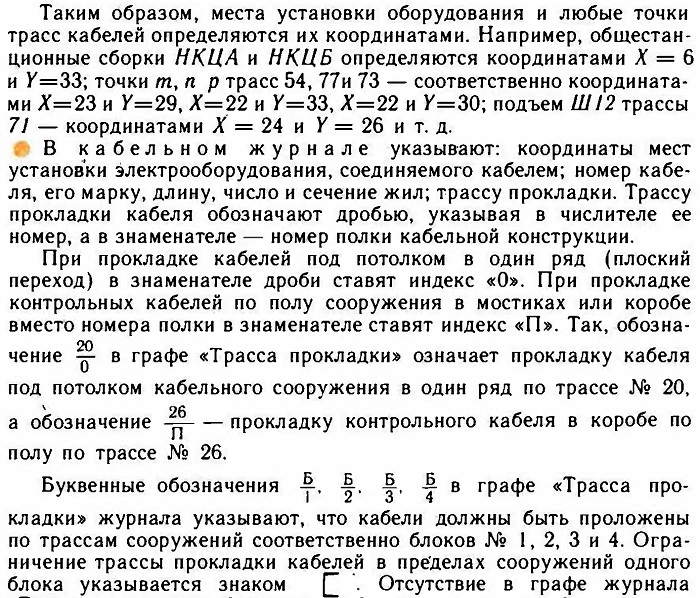

План трасс выполняют на один блок, если компоновочные решения всех блоков одинаковы. Такой план можно использовать для любого числа блоков, для чего в монтажную марку оборудования вместо номера блока вводят индекс N. Например, секции КРУ на б кВ всех блоков на плане обозначают NPA. Кабельные трассы нумеруются от 1 до 100 на отметке 0,00 и от 101 и далее выше отметки 0,00. При этом трассы, идущие параллельно и перпендикулярно ряду А колонн, нумеруют соответственно нечетными и четными числами. Подъемы и спуски трасс нумеруют от I и далее, присваивая букву Ш — шахта (подъем указывает стрелка, направленная вверх, а спуск — стрелка, направленная вниз). Для того чтобы не путать номера оборудования с номерами трасс, первые должны обязательно иметь выносные линии.

«Трасса прокладки» буквенного обозначения номера блока указывает, что для всех блоков трассы кабелей одинаковы.

В пределах тематики кабельного журнала (силовые, контрольные, КИП и другие кабели) приняты сквозная нумерация кабелей. При этом перед номером кабелей проставляют цифровой индекс с точкой, указывающий их назначение.

Так, отмечают следующими индексами кабели энергетических блоков: 1 — силовые на напряжение 6 кВ и выше; 2 — силовые на напряжение до 1000 В; 3 — контрольные; 4 — кабели КИП (контрольно-измерительных приборов), а общестанционные — индексами: 5 — силовые на напряжение 6 кВ и выше; 6 — силовые на напряжение до 1000 В; 7 — контрольные, 8 — КИП.

Например, второй силовой блочный кабель 6 кВ имеет номер 1.0002, а общестанционный — 5.0002; третий силовой блочный кабель 0,4 кВ имеет номер 2.0003, а общестанционный — 6.0003;

двести второй контрольный блочный кабель имеет номер 3.0202, а общестанционный — 7.0202.

Пример заполнения кабельного журнала для контрольных кабелей № 3.0513; 3.0514; 3.0515 и 3.0516 приведен на рис. 107. Так, один кабель № 3.0513 с маркировкой NMA-272 по проекту идет от шкафа рядов зажимов 2 блочного щита управления БШУ с координатами Х = 12, У = 18 и Z = 9,00 по трассам 115, 112, 119 и 118 к панели 8 блочного щита с координатами Х =16, У= 18 и Z = = 9,00 и уложен на первой полке кабельных конструкций. Марка этого кабеля КВВГ, число жил 19 сечением 1,5 мм , из которых пять — резервные; длина кабеля 20 м. Другой кабель № 3.0516 с маркировкой NMA-460 по проекту идет от секции NPA КРУ на 6 кВ с координатами Х = 10, У = 20 и Z = 0,00 в котельное отделение к аварийной кнопке с координатами Х = 13, У = 26 и Z = 0,00 по трассам 57 (полка 8), 20 (под потолком), 55 (полка 8), 26 (по
полу), 57 и 24 (по полкам 8) и 50 (по полке 9).

В графе «Трасса прокладки» для этих кабелей отсутствует буква Б, что означает идентичность трасс для всех блоков.

Для кабелей № 3.0514 с маркировкой МА-300 в графе «Трасса прокладки» проставлены буквенные обозначения Б/1,3  Б/2,4

перед номерами трасс, указывающие их идентичность для блоков / и 3 в первом случае и блоков 2 и 4 во втором и ограничение трасс пределами сооружений соответствующих блоков. На отметке 0,00 номера трасс пронумерованы в пределах 100, а на отметке 9,00 — выше 100.

Заполнение полок кабельных конструкций в узловых (координатных) точках, определяемых местами пересечения трасс, фиксируется на специальных форматках, которые брошюруются в «Альбом координатных точек». Эти форматки заменяют чертежи разрезов трасс в координатных точках. В каждой форматке указываются координаты узловой точки и номер трассы, номера полок уложенных на них кабелей.

Кабельные журналы комплектуются дублирующими листами, что позволяет отрезать продублированный лист ( по пунктирной линии на рис. 96) при выдаче задания на прокладку кабелей. При этом в кабельном журнале остаются основной лист и корешок (графы 1, 2, 3, 4, 5) дублирующего листа, на которых делают отметки о начале и окончании прокладки кабелей.

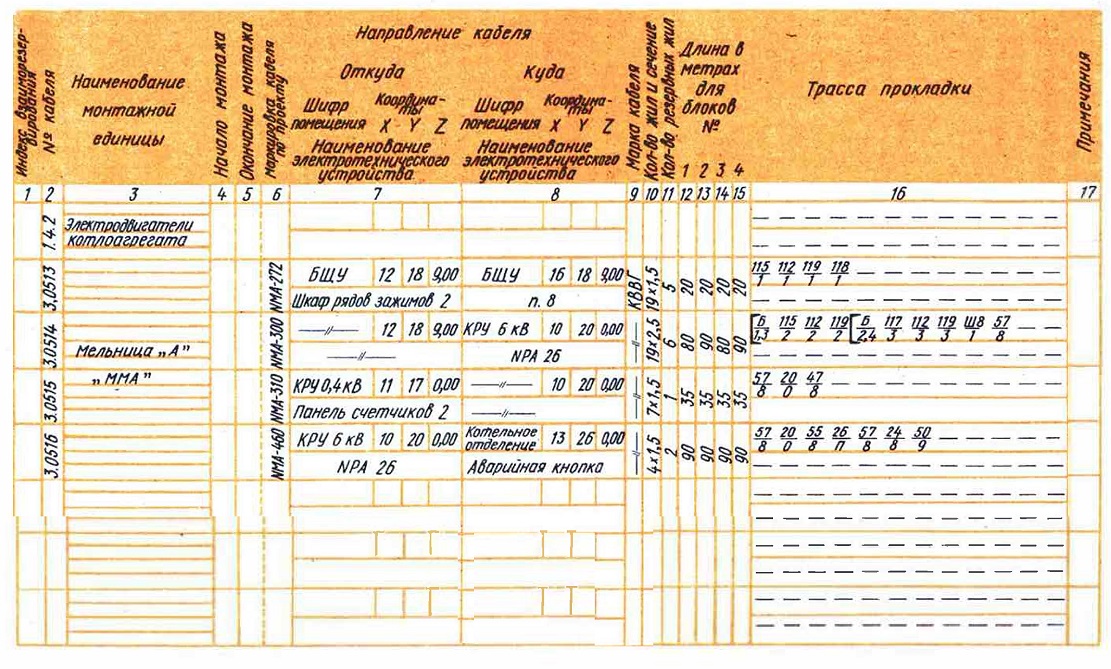

Рис. 107. Образец листа кабельного журнала

ВОПРОСЫ

1. Какие варианты конструкторской документации установлены для изделий с электромонтажом?

2. Какими средствами обеспечивается показ невидимых мест присоединения проводников на чертежах изделий?

3. Как отображают присоединение проводников к многоконтактному изделию?

4. Что отображают на чертежах жгутов проводов?

5. Какие сведения приводятся в таблице соединений?

6. Как изображают проводники и изоляцию электрических обмоток на видах и в разрезах?
