Электротехнические чертежи распределительных устройств и подстанция на напряжение выше 1000 В

Комплектное распределительное устройство (КРУ) на напряжение 6—10 кВ состоит из ячеек различного назначения (вводных, отходящих линий, трансформаторов напряжения и др.), выполненных в виде шкафов с соответствующим оборудованием.

Шкаф КРУ серии XXVI с выключателем показан на рис. 94.

Этот шкаф состоит из двух частей — корпуса 1 с аппаратурой, стационарно закрепляемого на закладных частях пола, и выдвижной тележки 14 с аппаратурой, которая может находиться в трех положениях:

рабочем, при котором она полностью введена в корпус (как показано на рис. 94);

контрольном, при котором она выдвинута настолько, что силовые контакты разомкнуты, а вспомогательные могут быть замкнуты, что позволяет опробовать выключатель на включение и выключение при разомкнутой силовой цепи?

ремонтном, при котором она удалена из корпуса.

В корпусе имеются отсеки 3 сборных шин 2 и 19 верхних и нижних разъемных контактов, отсек 13 выдвижной тележки 14 и релейных 7.

В отсеке 3 размещены сборные шины 5, установленные на опорных изоляторах б, отпайки 4, проходящие через проходные изоляторы 2 в отсек 23 и подключенные к неподвижным элементам 22 верхних разъемных контактов. В отсеке 19 находятся кабельная сборка 20 для отходящего кабеля 18, трансформаторы тока 17 с неподвижными элементами нижних разъемных контактов и заземляющий разъединитель 16. В отсеке 7 размещена релейная аппаратура 8. Некоторые приборы и часть реле устанавливаются на дверце 9 этого отсека.

На выдвижной тележке 14 располагаются выключатель 11 с приводом и подвижные элементы верхних 21 и нижних 5 разъемных контактов. Вторичные цепи аппаратуры, размещенной на выдвижной тележке, соединяются с цепями релейного отсека гибким жгутом 10 со специальным разъемом. На чертеже показаны также рычаг 12 для доводки тележки в рабочее положение, ручки, с помощью которых выкатывают тележку из корпуса шкафа, а также кнопки управления выключателем.

Кроме комплектных распределительных устройств КРУ используются комплектные распределительные устройства КСО (стационарные одностороннего обслуживания) на напряжение 10 кВ, состоящие из ряда камер.

Одна камера КСО показана на рис. 95.

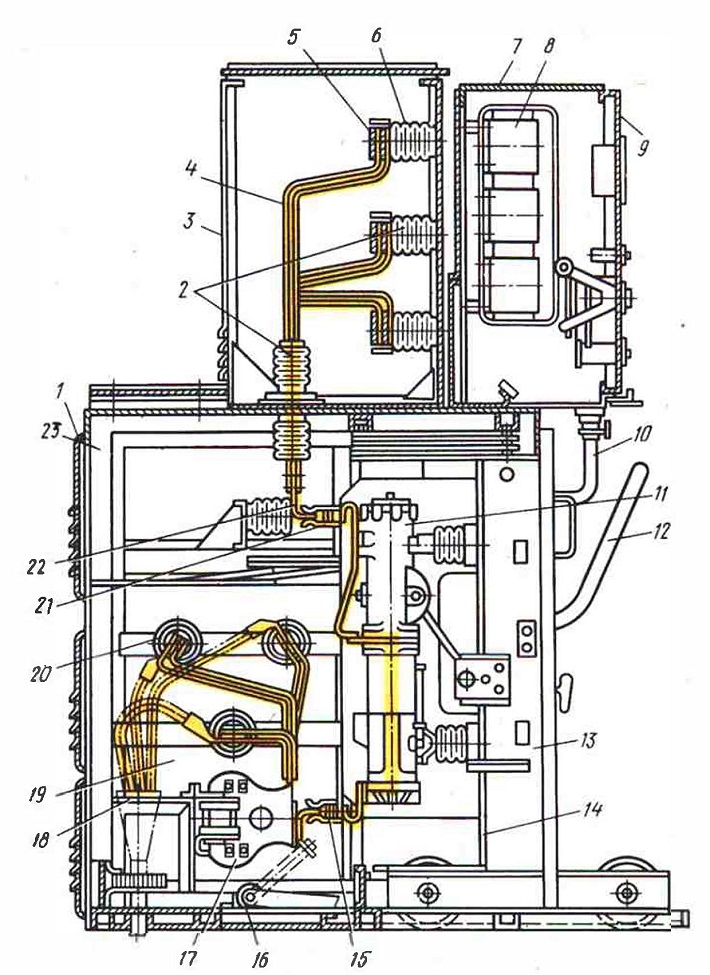

Рис. 94. Шкаф КРУ серии XXVI с выключателем

Камера представляет собой по конструкции стальной каркас, на котором размещены сборные шины 1 и шинный разъединитель 2 с приводом 4, выключатель 3 с приводом 7, трансформаторы тока 5 и кабельные разъединители 6. Две дверцы на фасаде соответственно предназначены для осмотра выключателя и для присоединения и испытания кабельной линии. Коробка зажимов для шинок вторичных цепей со световым карнизом размещена в верхней части фасада.

Комплектные распределительные устройства наружной установки (КРУН) также состоят из ряда ячеек различного назначения в виде шкафов с встроенными в них аппаратами, приборами, уст-ройствами защиты и управления и отличаются от комплект-
ных распределительных устройств внутренней установки (КРУ) наличием уплотнений, 0беспечивающих защиту аппаратуры от загрязнений и атмосферных осадков.

Шкаф комплектного распределительного устройства наружной установки на 10 кВ серии K-VI с выключателем ММГ-10 на 2000А и воздушным вводом показан на рис. 96.

В металлическом корпусе 5 с дверцей 2 размещены воздушный ввод 6, сборные шины 7, шинный разъединитель 8 с приводом 3, выключатель 9 с электромагнитным приводом 1 и трансформатором тока 4.

Комплектные трансформаторные подстанции внутренней и наружной установки соответственно составляют из комплектных распределительных устройств внутренней (КРУ) и наружной (КРУН) установки и силовых трансформаторов.

Сборные распределительные устройства собирают и монтируют в основном на месте монтажа, а не на заводе. Для закрытых распределительных

устройств (ЗРУ) строят специальные здания, строительные элементы которых предусматривают установку соответствующего электрооборудования. Для открытых распределительных устройств (ОРУ) предусматривают специальные площадки, на которых устанавливают строительные конструкции под электрооборудование.

Схема заполнения первой и второй секций главного распределительного устройства на I О кВ тепловой электростанции и его разрез по цепям генератора и группового реактора показаны на рис. 97, а, б.

Схема заполнения (рис. 97, а) отображает компоновку главного распределительного устройства в плане для его первой и второй секций. На первом этаже находятся камеры с реакторами РБАМ-10 и выключателями МГ-10 и МГ-20 и шкафы КРУ, а на втором — блоки сборных шин и шинных разъединителей.

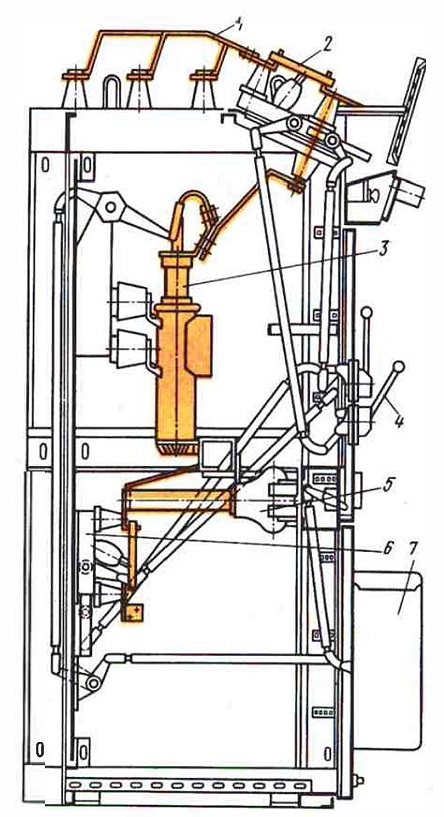

Рис. 95. Камера распределительного устройства КСО-272

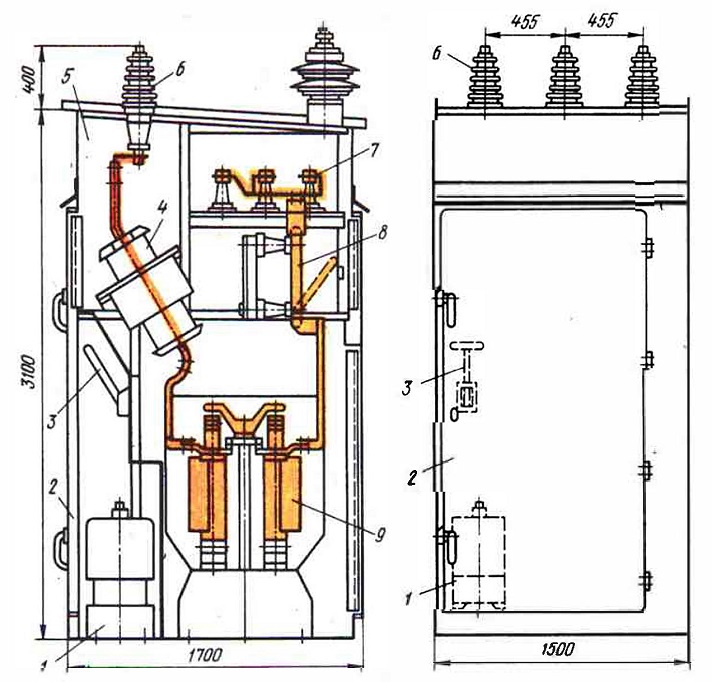

Рис. 96. Шкаф КРУН серии К-У1

Здание главного распределительного устройства (рис. 97, б) сооружается из стандартных железобетонных конструкций. Основой ячеек (камер) является стальной каркас, на который опираются плиты междуэтажного перекрытия. Оборудование располагается в два ряда. Рабочая система сборных шин 2 разделена на две секции и размещена в центральном отсеке, а резервная / — в боковых.

По длине здание разделено поперечными стенами, отделяющими одну секцию от другой. Блоки сборных шин и шинных разъединителей опираются на металлический каркас ячеек первого этажа. Подземные туннели 6 для прокладки силовых и контрольных кабелей одновременно служат фундаментами для оборудования ячеек первого этажа. В здании распределительного устройства предусмотрено по три коридора на каждом этаже (по одному центральному и два боковых), из которых можно осматривать оборудование.

На разрезе главного распределительного устройства по цепям генератора и группового реактора (рис. 97, б) видны сборные шины 2 и1/ соответственно рабочей и резервной систем, шинные разъединители 3, групповой реактор 4 и подключенный к нему шкаф 5 комплектного распределительного устройства, токопровод 9, проходящий через изолятор II, и шинные трансформаторы тока 10, подключенные к выключателю 8 с приводом 7.

Простейшим сборным распределительным устройством открытого типа является мачтовая подстанция (рис. 98).

Эта подстанция оборудуется на деревянной П-образной опоре 2. Рядом с трансформатором 5, устанавливаемым на ригелях 3 на высоте 4—5 м, оборудуется площадка 4 для его обслуживания. Подключение линии 9 на напряжение 6—1 О кВ выполняется через разъединитель 7 (РЛН-10) отпайкой 8 и далее — через трубчатые предохранители 6 (ПКС) к трансформатору 5. В шкафу 1 с аппаратами на напряжение до 1000 В, который для удобства обслуживания устанавливается внизу, располагают трансформаторы тока, сборка на напряжение 400/230 В, а также выключатели — общий и для каждой отходящей линии I0. Лестница II складывается и запирается, чтобы посторонние лица не могли по ней подняться на опору.

Размещение электрооборудования на открытых площадках крупных (районных и узловых) электрических подстанций обычно показывают на планах.

Оборудование должно размещаться так, чтобы обеспечивалась минимальная протяженность электрических связей. Кроме того, следует учитывать необходимость передвижения крупногабаритного оборудования при монтаже и ремонте.

Рассмотрим план открытой подстанции на напряжение 110/35/ 10 кВ (рис. 99).

Силовые трансформаторы 5 и 12 размещают в центре подстанции, чем обеспечиваются минимальная протяженность электрических связей от их выводов 110, 35 и 10 кВ до соответствующих распределительных устройств. В распределительном устройстве на 110 кВ имеется восемь ячеек: № 1, № 2, № 8 — для линий 110 кВ; №4, № 6 — для силовых трансформаторов Т1 и Т2; № 3, №7 — для обходного и шиносоединительного выключателей; № 5 — для шинных аппаратов.

Проезд возможен вдоль выключателей на 110 кВ. В ограде 1 предусмотрены съемные звенья, что позволяет доставлять оборудование в ОРУ 35 кВ с одной стороны и в ОРУ 110 кВ с двух сторон. В распределительном устройстве 35 кВ имеется четыре ячейки отходящих линий. Ошиновка ОРУ 110 кВ и ОРУ 35 кВ выполнена гибкой. Со стороны 10 кВ питание от трансформаторов подводится токопроводами 4 к КРУН 2, а от него кабелями, уложенными в кабельном канале 3, — к потребителям. Выключатели имеют пневматические приводы, управляемые сжатым воздухом, поступающим от компрессорного агрегата 10. Контрольные кабели и силовые кабели собственных нужд, а также воздуховоды прокладываются в наземных коробах 7.

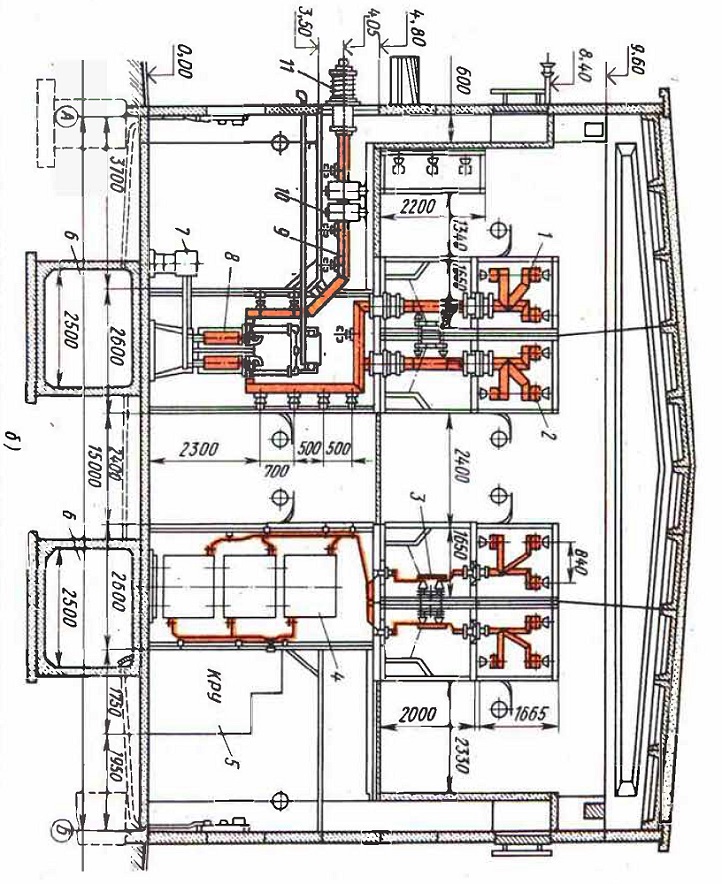

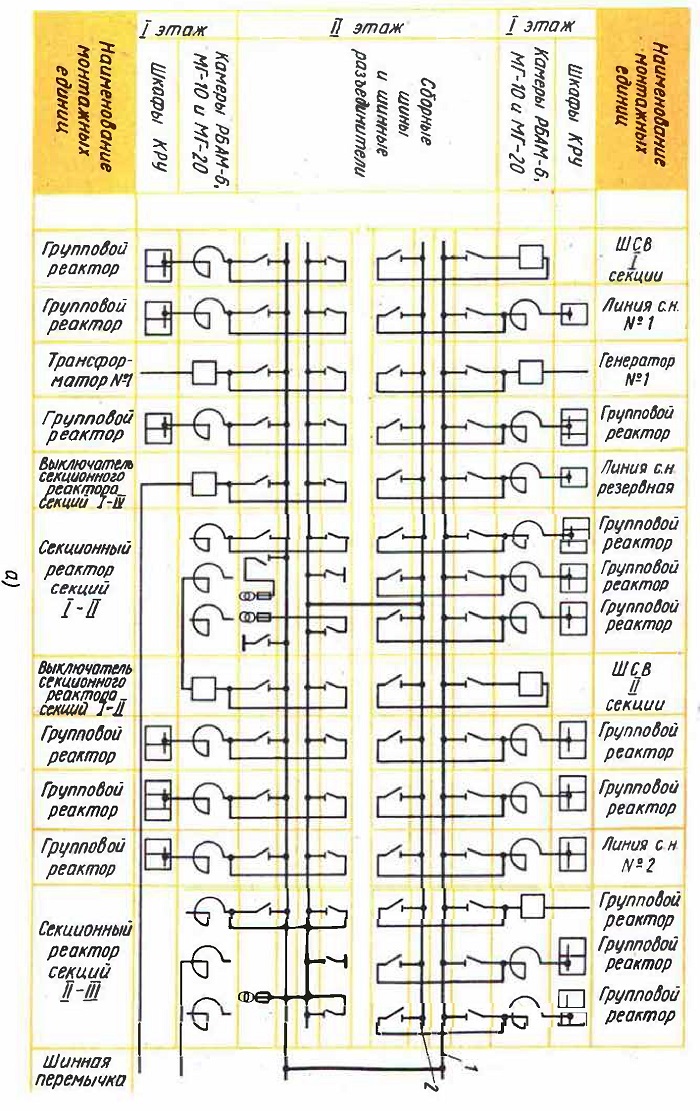

Рис. 97. Схема заполнения первой и второй секций главного распределительного устройства (а) и его разрез по цепям генератора и группового реактора (б)

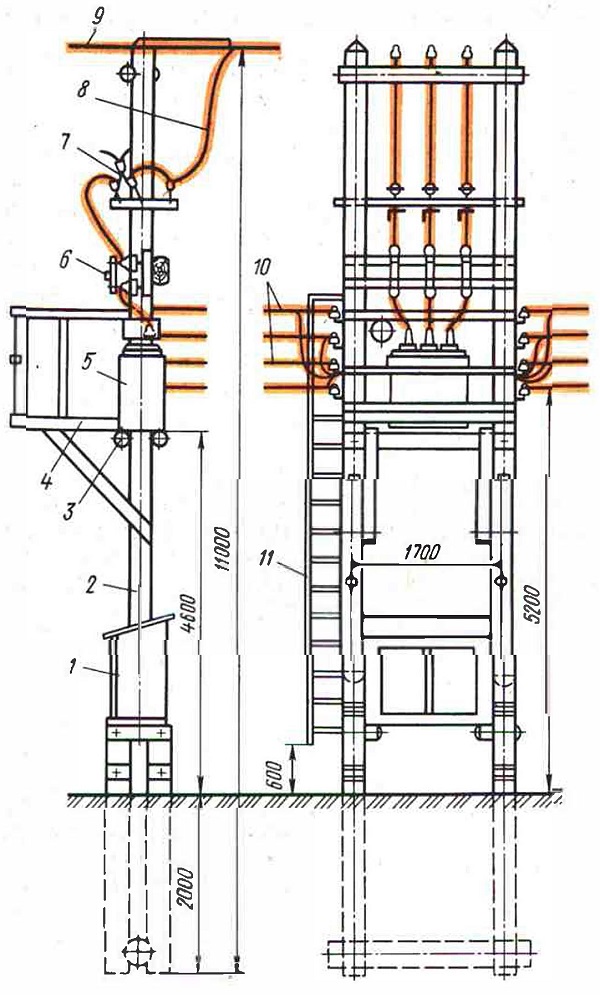

Рис. 98. Мачтовая подстанция

В общеподстанционном пункте управления (ОПУ) 13 размещены панели щитов собственных нужд, управления и релейной защиты, устройства связи, а также мастерские и другие служебные помещения. Рядом с ОПУ расположены трансформаторы собственных нужд 14 и 15 и мачта 11 молниеотвода. На плане также показаны трансформаторы напряжения 8, разрядники 9 (шинные аппараты). и проезды б в ОРУ 110 кВ.

Кроме планов открытых распределительных устройств даются их разрезы по отдельным ячейкам. Рассмотрим три разреза для ОРУ на 110 кВ с выключателями ВМК-110 с двумя рабочими и одной обходной системой шин.

Разрез ОРУ на 110 кВ по ячейке силового трансформатора приведен на рис. 100. .

На разрезе показаны сборные шины обходной 2, первой 9 и второй 7 рабочих систем и соответствующие шинные разъединители 1, 10 и 8. От шинных разъединителей 10 первой и 8 второй рабочих систем шин через выключатель 5, трансформатор тока 4 и разъединитель 3, а также от разъединителя 1 обходной системы шин провода 11 идут к трансформатору в направлении, указанном стрелкой. К этим же проводам подключен разрядник 12. Кабели проложены в кабельном коробе 6. Пунктиром обозначены предельные габариты оборудования, которое можно перемещать по проезжей части вдоль ряда выключателей на 110 кВ.

Разрез ОРУ на 110 кВ по ячейке шиносоединительного выключателя и шинных аппаратов приведен на рис. 101.

На разрезе показаны: шинные аппараты первой 10 (разрядник 14 и трансформатор напряжения 13) и второй 8 (разрядник 1 и трансформатор напряжения 2) систем шин; шиносоединительный выключатель 7 со своими шинными разъединителями 11 и 4 первой и второй систем шин и трансформатором тока 5; разъединители 3 и 12 шинных аппаратов и кабельный короб 9. Вторая система шин 8 связана со своими шинными аппаратами мостом 6.

Разрез ОРУ на 110 кВ по ячейке ЛЭП приведен на рис. 102.

На разрезе показаны: опорный изолятор /, высокочастотный заградитель 2 с конденсатором; шины обходной 3, первой / /и второй 9 рабочих систем и соответствующие шинные разъединители 4, 12 и 10; линейный разъединитель 5; трансформатор тока 6; выключатель 7; кабельный короб 8.
