КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ ИЗДЕЛИИ, ИЗГОТОВЛЯЕМЫХ С ПРИМЕНЕНИЕМ ЭЛЕКТРОМОНТАЖА

В зависимости от структуры изделия и особенностей его изготовления на предприятии установлено четыре варианта конструкторской документации изделия с электромонтажом.

Вариант А используют для изготовления изделия со сравнительно небольшим числом элементов, когда составные части механической сборки и электромонтажа входят в изделие на первой ступени входимости, что позволяет выполнять сборку и электромонтаж по одному документу — сборочному чертежу. в Вар и ант Б используют в том случае, когда для проведения электромонтажа требуется свой комплект документов — сборочный чертеж и спецификация, так как при этом варианте составные части, устанавливаемые при электромонтаже, выделяют из изделия в виде самостоятельной сборочной единицы.

Вариант В, предназначенный для изготовления изделий, характеризуется тем, что составные части механической сборки и устанавливаемые при электромонтаже входят в изделие на первой ступени входимости, но изготовление изделия ведут по двум документам. На сборочном чертеже имеются указания по механической сборке, а на электромонтажном чертеже — для проведения электромонтажа. Изделия механической сборки и устанавливаемые при электромонтаже записывают в спецификацию изделия в самостоятельных разделах.

Вариант Г используют в том случае, когда нецелесообразно или затруднительно механическую сборку и электромонтаж выполнять по одному и тому же чертежу. Поэтому выпускают сборочный чертеж для механической сборки, а в технических требованиях указывают, какими документами следует руководствоваться при электромонтаже. При этом для изделий единичного производства и опытного образца рекомендуют пользоваться принципиальной схемой или схемой соединений, а для серийного и массового производства — таблицей соединений.

Правила выполнения чертежей для электромонтажа. Чертежи для электромонтажа ( сборочные для варианта Б и электромонтажные для варианта В рекомендуется выполнять в том же масштабе, что и чертежи для механической сборки. При этом составные части, устанавливаемые при электромонтаже, и места присоединения проводников изображают сплошными основными линиями, а составные части, устанавливаемые до электромонтажа,- упрощенно и сплошными тонкими линиями. На изображениях составных частей, являющихся элементами принципиальной схемы, или около них проставляют позиционные обозначения. Элементам, не указанным в принципиальной схеме или схеме соединений, но участвующим в электрических соединениях (переходные контактные стойки, лепестки и т.п.), для указания адресов присоединяемых проводников присваивают очередное позиционное обозначение после элементов того же функционального назначения, изображенных на схеме. Допускается . такое обозначение составлять из прописной буквы Е и порядкового номера.

Можно смещать изображения составных частей. При этом делают надпись «Смещено» около этих изображений или приводят соответствующие указания в технических требованиях чертежа. Если составные части изделия находятся на стенках, расположенных в разных плоскостях, допускается эти стенки изображать развернутыми в плоскости чертежа. При этом на чертеже у соответствующего места помещают надпись «Стенка развернута».

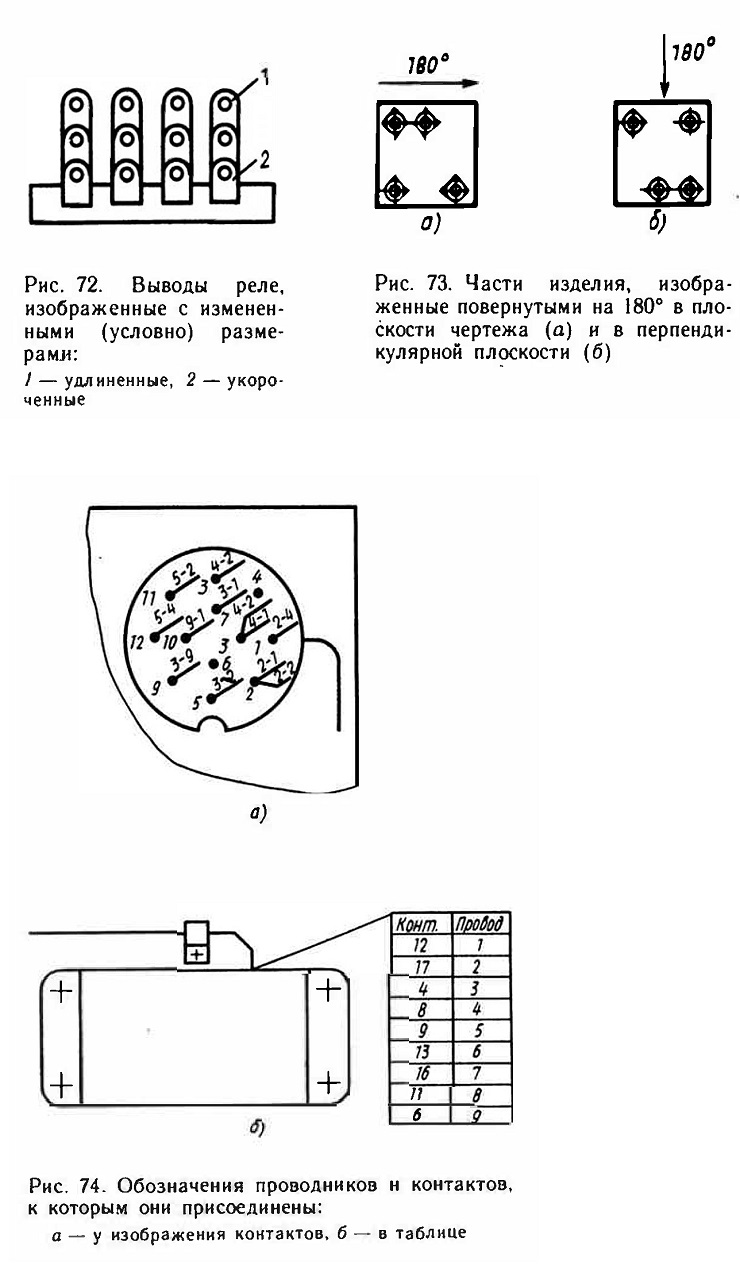

Чтобы показать невидимые места присоединения проводников, допускается условно изменять (удлинять, укорачивать и т. п.) очертания составных частей, как показано на рис. 72, на примере выводов реле. С той же целью можно составные части изображать повернутыми, указывая направление и угол поворота. Часть изделия, повернутая в плоскости чертежа на 180°, изображена на рис. 73, а и повернутая на 180° в плоскости, перпендикулярной плоскости чертежа, — на рис. 73, 6.

Все проводники, изображенные на чертеже, должны иметь обозначения, присвоенные им на схеме соединений. Если для данного изделия схема соединений не выпущена, проводники обозначают арабскими цифрами, первая из которых указывает номер цепи в принципиальной схеме, а вторая (через дефис) показывает номер проводника в этой цепи. Например, первый проводник во второй цепи и четвертый проводник в пятой цепи принципиальной схемы будут обозначены 2—1 и 5—4 соответственно. Можно не присваивать обозначения перемычкам и коротким проводникам, отчетливо просматриваемым на чертеже.

При условном изображении проводников допускается слияние линий, изображающих одиночные провода, идущие рядом в одну линию, а также слияние линий, изображающих группу проводов, с другими линиями, изображающими одиночные провода и их группы. Не допускается слияния линий, изображающих жгут или кабель и входящих в их состав проводников, с линиями, изображающими другие жгуты и к а бели и их проводники.

Линии, изображающие проводники, присоединенные к многоконтактному изделию, допускается не доводить до изображения контактов и заканчивать у контура внешнего очертания изделия. При этом можно у контактов изделия указать обозначения присоединенных проводников (рис. 74, а) или у изображения многоконтактного изделия помещать та блицу с номерами контактов и обозначениями проводников (рис. 74, б). Т а блицу можно помещать и на свободном поле чертеж а, указа в в этом случае над ней позиционное обозначение многоконтактного изделия.

Выполнение таблицы соединений. Таблицу соединений разрабатывают в случаях, когда на чертеже не указаны адреса проводников или затруднено отыскание мест присоединения концов проводников. Ее выполняют по форме, в которой в первой графе «Проводник» указывают номер проводника (одиночного провода, жилы кабеля, провода жгута), во второй графе «Позиция» —номер позиции, под которым провод, кабель или жгут записан в спецификации, в третьей и четвертой графах «Откуда идет» и «Куда поступает» — адреса присоединения проводников; в пятой графе «Длина» —длину провода.

Длину жилы кабеля, оформленного самостоятельным чертежом и провода жгута в таблице не указывают. Последней является графа «Примечение».

Проводники в таблице соединений перечисляют по возрастанию сна чала для проводов жгут а, затем жилы кабелей, оформленных

самостоятельными чертежами, после жилы кабелей, записанных в спецификацию как материал, и, наконец, одиночные провода. Пример выполнения таблицы соединений приведен в табл. 6.

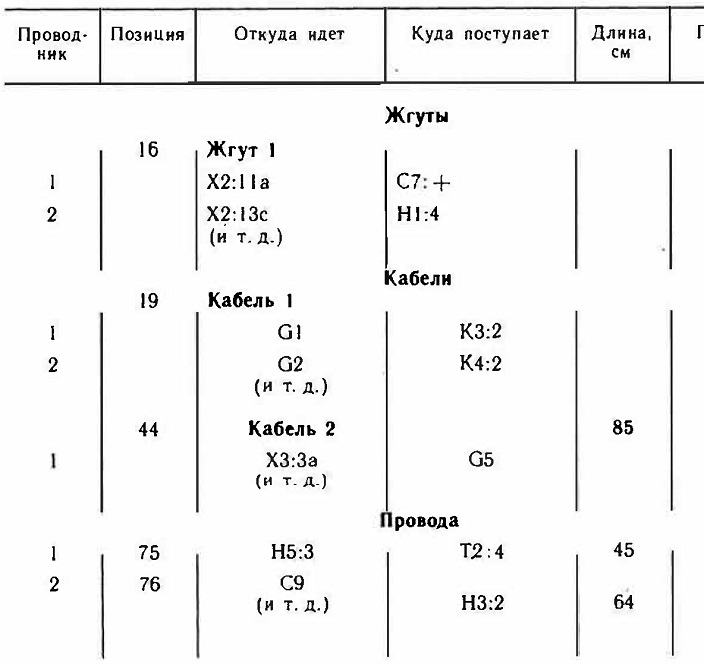

Таблица 6. Пример выполнения таблицы соединений

ЧЕРТЕЖИ ЭЛЕКТРИЧЕСКИХ ЖГУТОВ

Электрическим жгутом (жгутом) называют изделие, состоящее из двух и более изолированных проводников, скрепляемых в пучок сплетением, связыванием (ниткой, лентой или каким-либо другим способом). В общем случае жгут кроме самих проводников, скрепленных между собой, может иметь защитную оболочку, например в виде обмотки лентой, экранирующую оплетку, электрические соединители, наконечники и (или) другие контактные элементы того же назначения.

Таким образом, в соответствии с классификацией изделий жгут следует отнести к сборочной единице, т. е. изделию, составные части которого соединяют между собой сборочными операциями.

Жгуты могут быть плоскими и объемными, простыми без ответвлений проводников или с небольшим числом ответвлений и сложными с ответвлениями от основного ствола групп проводников и отдельных проводников.

Одним из преимуществ применения жгутов в различных изделиях является возможность их изготовления' на специальных шаблонах. с использованием средств механизации и автоматизации при заготовительных и сборочных работах. Это определило широкое применение жгутов во всех отраслях промышленности.

Основным документом для изготовления жгута является его чертеж, выполненный в соответствии с ГОСТ 2.414—75.

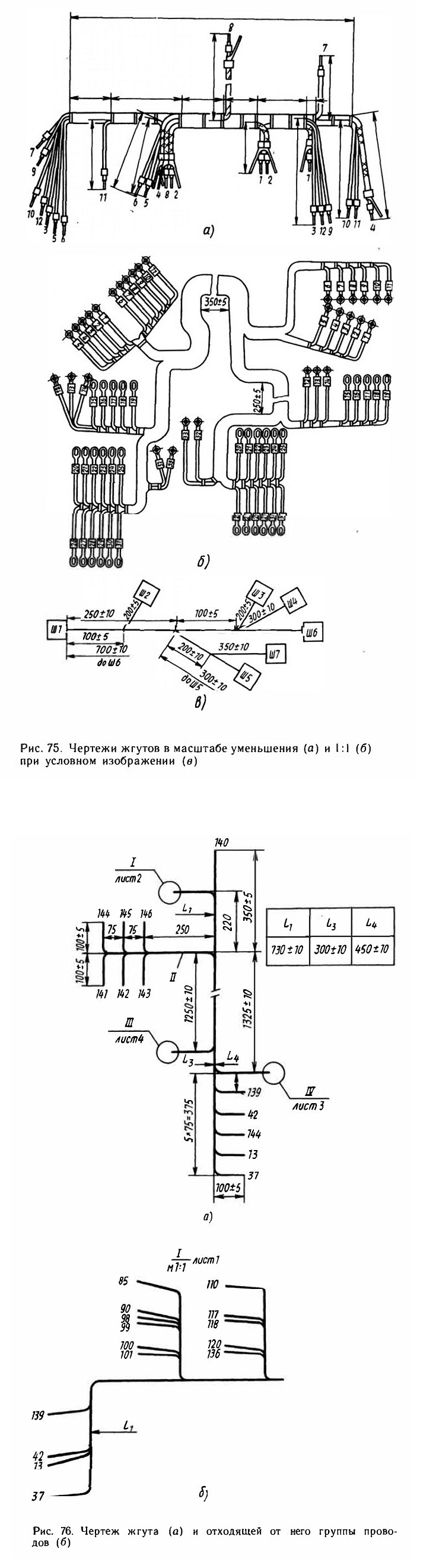

В зависимости от конкретных условий чертеж жгута может выполняться с достаточной степенью детализации, определяющей его форму и все составные части в масштабе уменьшения (рис. 75, а) или в масштабе 1 : 1 (рис. 75, б), а также в виде условного изображения (рис. 75, в).

При этом отдельные проводники изображают упрощенно внешними очертаниями или условно одной линией, выделяя экранированные проводники штриховкой, как показано на рис. 75,а, или пользуясь условными графическими обозначениями линий экранирования (см. рис. 2).

На чертеже жгута должны быть нанесены все размеры, необходимые для его изготовления. Если жгут изображен в масштабе 1 : 1, допускается указывать размеры только участков, изображенных с разрывом (рис. 75, б). При условном изображении жгута размеры отдельных участков можно показывать без выносных и размерных линий (рис. 75, в).

Объемный жгут, отдельные участки которого в изделии расположены в разных плоскостях, обычно изображают развернутым в плоскости чертежа.

При выполнении чертежа жгута на нескольких листах, на первом листе (обычно в масштабе уменьшения) изображают ствол жгута с ответвлениями от него групп проводников и отдельных проводников. Сами же группы проводников со всеми разветвлениями показывают на последующих листах, обычно в масштабе 1 : 1.

На рис. 76, а, представляющем первый лист чертежа, показаны ствол жгута с ответвлениями четырех групп проводников и пяти отдельных проводников. Одна группа II проводников изображена полностью со всеми разветвлениями, а три другие группы I, III и IV, как указано на этом листе, должны быть изображены на листах 2, 4 и 3. Изображение одной из них (группы 1 проводников) приведено на рис. 7б, б.

Расстояния L1, L3 и L4 от ствола до конечных разветвлений групп /, III и IV проводников нанесены на первом листе (см. таблицу на первом листе) и на последующих листах, где эти группы проводников изображены полностью со всеми разветвлениями.

Каждый проводник должен иметь обозначение, нанесенное около обоих концов, присвоенное ему на чертеже для электромонтажа или при отсутствии такого на схеме соединений монтируемого изделия (см. рис. 75, а и б и рис. 76, а и б). На рис. 75, б обозначение проводников нанесено на маркировочных бирках, что допустимо. Если жгут имеет соединители, то и они должны иметь обозначения. присвоенные этим устройствам на принципиальной схеме или на схеме соединений (см. рис. 75, в).

Чертежи изделия с электрическими обмотками и печатных плат

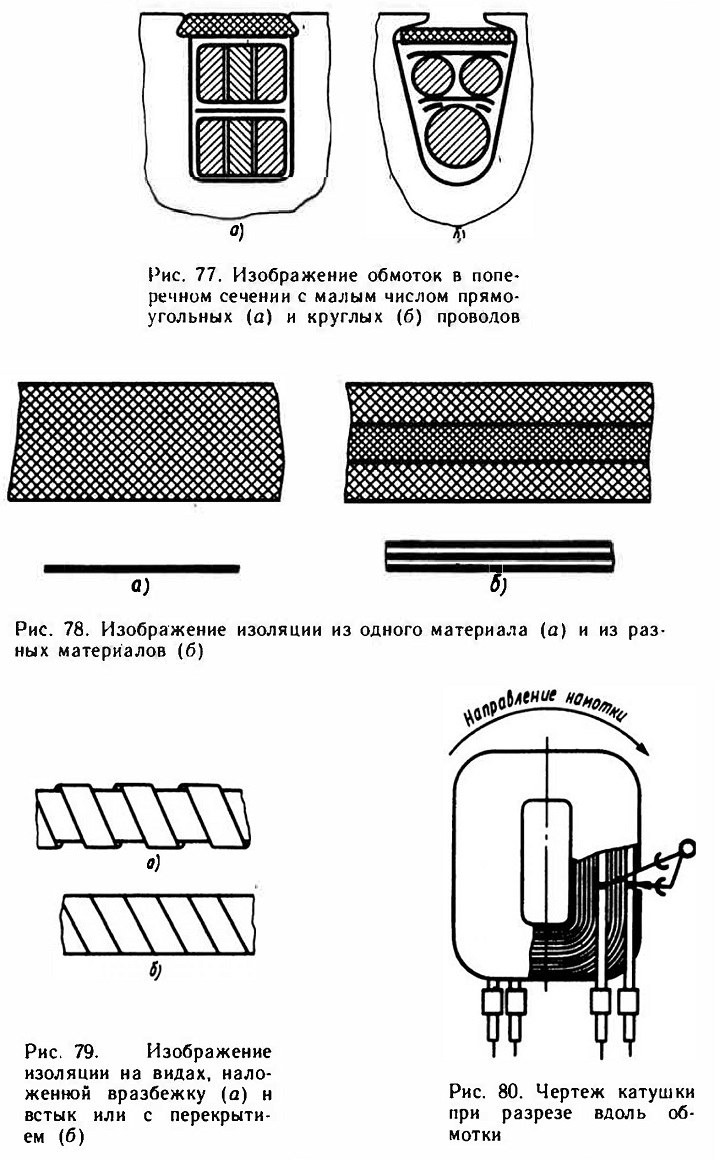

Чертежи изделий с обмотками. На чертежах якорей (роторов), статоров и индукторов электрических машин в продольном разрезе, как правило, изображают верхнюю половину изделия и, если необходимо, нижнюю половину изображают только ее контуром. Электрические обмотки на чертежах в продольном разрезе не штрихуют. В поперечных разрезах многовитковую обмотку штрихуют «в клетку:., двух-, одновитковую и стержневую обмотки не штрихуют. Провод, диаметр или толщина которого на чертеже 3 мм и более, в обмотках с малым числом витков в поперечном сечении штрихуют как металл (рис. 77, а, б).

Однослойную (рис. 78, а) и многослойную (рис. 78, б) изоляцию в разрезах и сечениях толщиной на чертеже 2 мм и более штрихуют как неметаллические материалы, а толщиной менее 2 мм зачерняют.

В изделиях с обмотками изоляцию накладывают вразбежку, встык или с перекрытием. На рис. 79, а показано изображение на видах изоляции, наложенной вразбежку, а на рис. 79, б — встык или с перекрытием. Изолирующие трубки, чулки и т. п. на видах показывают монолитными.

На чертежах катушек с несколькими обмотками и различными изоляциями допускается отдельные обмотки, межобмоточную и межрядовую изоляцию не изображать. Данные об их расположении приводят в таблице обмоточных данных, прикладываемой к сборочному чертежу. Порядок расположения данных в таблице должен соответствовать порядку намотки, начиная от каркаса.

Чертеж при разрезе катушки вдоль обмотки выполняют, как показано на рис. 80. При необходимости на чертежах катушек с обмотками показывают направление намотки. Конструктивные элементы: крепления выводов к обмотке, изоляции мест пайки и т. п., если их изобразить невозможно, должны быть отражены в технических требованиях или в таблице обмоточных данных.

Изделие с обмотками является сборочной единицей и на него должен иметься сборочный чертеж.

На рис. 81, а — г приведен сборочный чертеж катушки с несколькими обмотками, на котором дана схема обмотки (рис. 81, г) и три вида: два со стороны боковых стенок каркаса (рис. 81, а и в) и один на обмотку с поперечным разрезом (рис. 81, б). Выводы и промежуточные отводы обмоток (1—8 и 13, 14) должны иметь одинаковые обозначения с соответствующими выводами и отводами на схеме. При необходимости начало и конец каждой обмотки обозначают соответственно буквами Н и К с добавлением номера обмотки, например: Н1, Н2 и К1, К2.

На сборочном чертеже приводят таблицу обмоточных данных, если эти данные не приведены в технических требованиях, а также данные о пропитке, пайке и лакокрасочном покрытии, указываемые в технических требованиях.

В электротехнических изделиях обмотки обычно располагаются на магнитопроводах, для изображения которых на чертежах применяются условные графические обозначения.

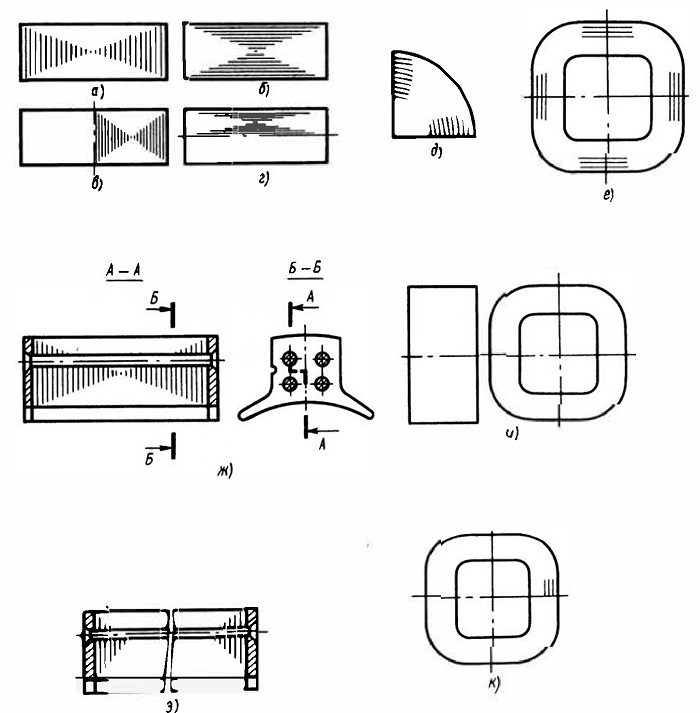

Шихтованные и витые магнитопроводы в поперечных разрезах относительно листов или лент штрихуют, как доказано на рис. 82, а и б; сечения в разрезе части магнитопровода — на рис. 82, в, г.

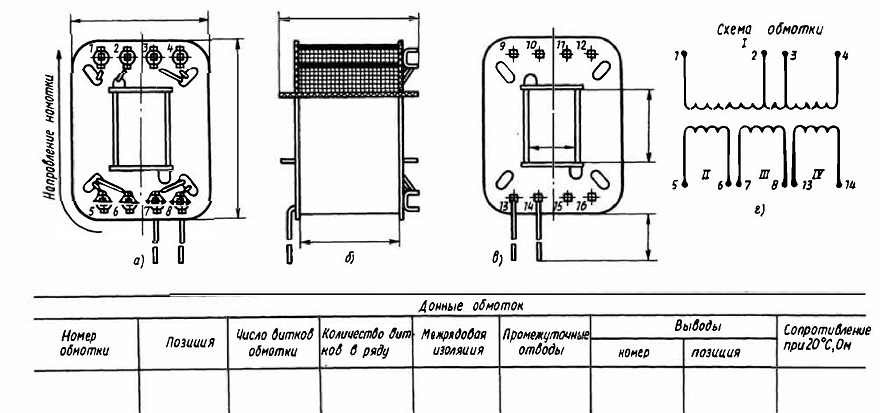

Рис. 81. Сборочный чертеж катушки:
а, в — виды на боковые стенки каркаса, б — вид на обмотку, г — схема

Рис. 82. Изображение шихтованных и витых магнитопроводов: а, б — в поперечных разрезах, в, г —в разрезах части магнитопровода, д, е — витых магнитопроводов в продольных сечениях и разрезах. ж — шихтованных магнитопроводов в разрезах и сечениях вдоль листов, з — при значительной длине в поперечных сечениях, и — при местных разрезах, к — на видах при отсутствии разрезов

Рис. 83. Чертеж участка печатной платы с сеткой в прямоугольной системе координат в виде рисок по периметру

Рис. 84. Чертеж печатной платы с сеткой в полярных координатах

Штриховку выполняют сплошными тонкими линиями, расстояние между которыми должно быть одинаковым в пределах 1 ... 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Линии штриховки ограничивают вспомогательным диагоналями, не показываемыми на чертеже. Витые магнитопроводы в продольных сечениях в разрезах (относительно лент) штрихуют, как показано на рис. 82, д, е. Магнитопроводы в разрезах и сечениях вдоль листов не штрихуют (разрез — Б на рис. 82, ж). Магнитопроводы, имеющие значительную длину и изображаемые без разрыва или с разрывом (рис. 82, э) в поперечных разрезах и сечениях, штрихуют по краям, а в магнито-проводах, набранных из нескольких частей (пакетов), штрихуют только крайние пакеты. При местном разрезе магнитопровод штрихуют так же, как металл. Если секущая плоскость проходит через ось магнитопровода, то независимо от угла- наклона зуба магнито-провода, его условно совмещают с плоскостью чертежа и разрез (сечение) показывают по зубу.

На видах магнитопроводы показывают как монолитные тела (рис. 82, и). При отсутствии разрезов допускается на виде проводить несколько штриховых линий в направлении расположения листов (рис. 82, к).

Чертежи печатных плат. Чертежи печатных плат следует выполнять линиями, толщина которых должна удовлетворять требованиям микрофильмирования и определяться способом выполнения чертежа и конструкцией платы. На чертеже печатной платы размеры должны указываться в соответствии с требованиями ГОСТ 2.307—68 нанесением координатной сетки в прямоугольной или полярной системе координат или комбинированным способом при помощи размерных и выносных линий и координатной сетки в прямоугольной или полярной системе координат. Координатную сетку в полярной системе координат применяют для чертежей плат с определенной последовательностью расположения повторяющихся печатных ' проводников с радиальной ориентацией. Изображение печатной платы с повторяющимися элементами допускается выполнять не полностью без ущерба для однозначного восприятия чертежа. При этом указывают закономерность расположения таких элементов.

Проводники на чертеже должны изображаться одной линией, являющейся осью симметрии проводника, при этом на чертеже следует указать числовое значение ширины проводника. Проводники шириной более 2,5 мм могут изображаться двумя линиями, при этом, если они совпадают с линиями координатной сетки, числовое значение ширины на чертеже не указывается.

Круглые отверстия, имеющие зенковку, и круглые контактные площадки с круглыми отверстиями (в том числе и с зенковкой) следует изображать одной окружностью. Их форму и размеры указывают на поле чертежа. Отдельные элементы рисунка печатной платы (проводники, экраны, изоляционные участки и т. п.) допускается выделять на чертеже штриховкой, зачернением, растрированием и другими способами без ущерба однозначности восприятия чертежа.

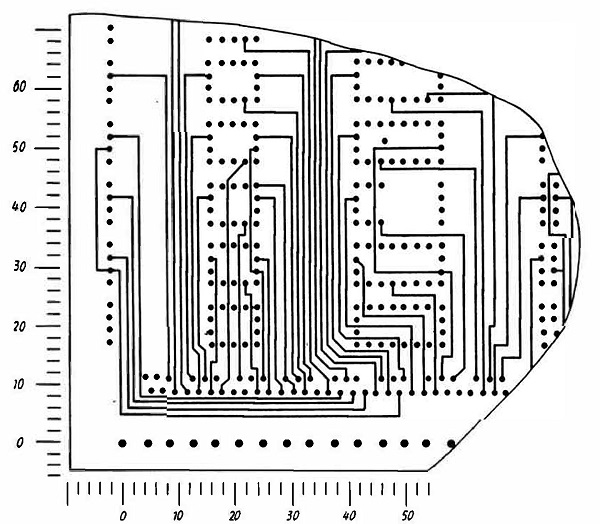

На рис. 83 приведен чертеж участка печатной платы с координатной сеткой в прямоугольной системе координат, нанесенной в виде рисок по периметру контура печатной платы. За ноль принят центр крайнего левого нижнего отверстия (может быть и технологическое) на поле платы.

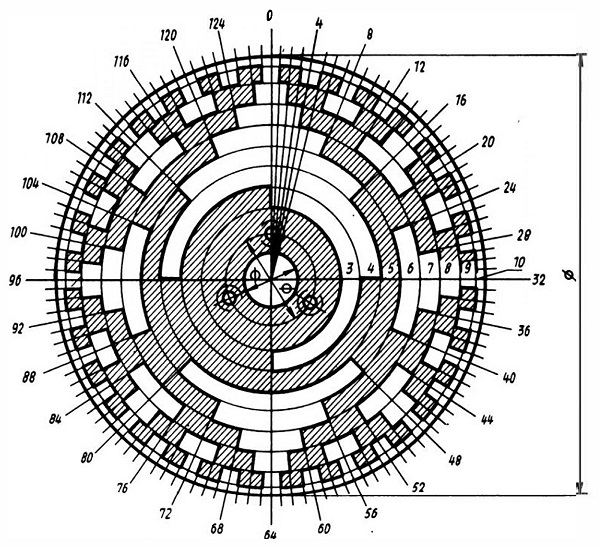

На рис. 84 приведен чертеж печатной платы с радиальной ориентацией проводников и координатной сеткой в полярных координатах нанесенной на части поверхности печатной плиты. Шаг координатной сетки задан по углу и диаметру. Проводники выделяют штриховкой.

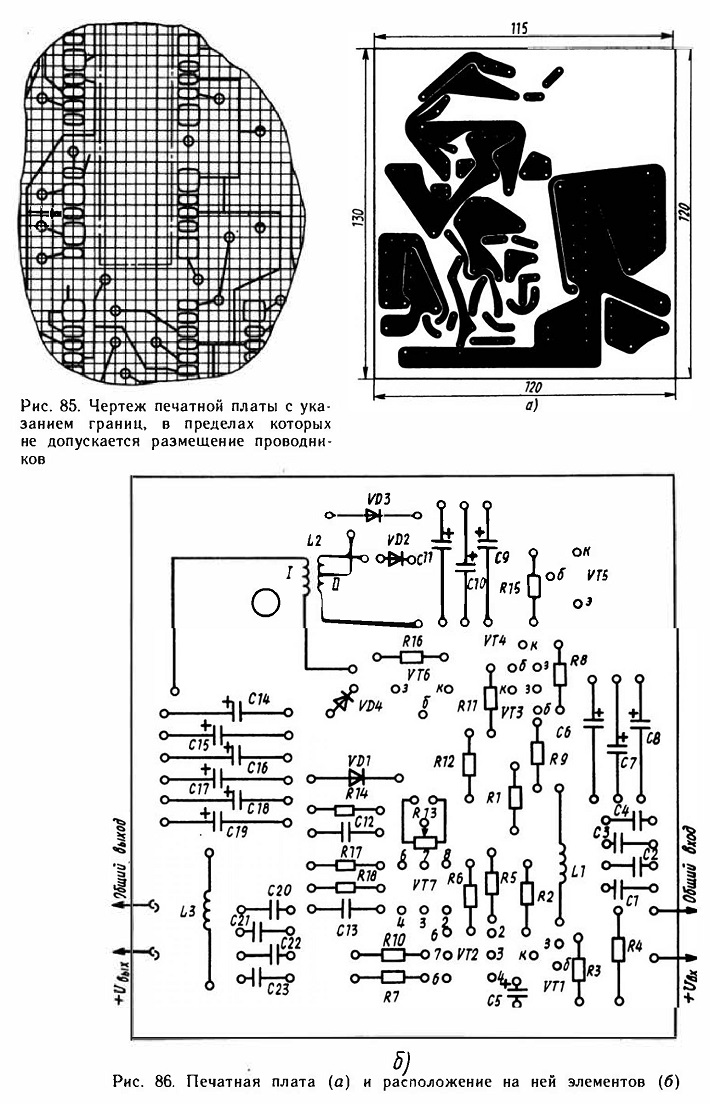

При необходимости указания границ участков печатной платы, которые не допускается занимать проводниками, на чертеже следует применять штрихпунктирную утолщенную линию (рис. 85).

Для монтажа изделий на печатных платах обычно пользуются чертежами печатных плат и расположения электрорадиоэлементов на них. '

В качестве примера на рис. 86, а и 6 приведены чертежи печатной платы (со стороны печатных проводников) и расположения электрорадиоэлементов на печатной плате (со стороны их установки).
