ПЛАНЫ РАСПОЛОЖЕНИЯ ЭЛЕКТРООБОРУДОВАНИЯ И ПРОКЛАДКИ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

Как уже отмечалось, принципиальные схемы, схемы соединений и подключения выполняются не в масштабе и не отражают места нахождения электрооборудования, их взаимного расположения, а также мест прохождения проводов, кабелей и токопроводов.

Так, простейшая схема подключения осветительной электроустановки, состоящей из трехламповой люстры и двух выключателей (см. рис. 61), позволяет правильно подключать выводы 1, 2 и 3 люстры к проводам A1, А2 и N электропроводки, но не указывает, где расположены выключатели и люстра и как проложена электропроводка. Поэтому необходимы планы расположения электрооборудования и прокладки электрических сетей (далее планы расположения).

Для нанесения на планах электрооборудования, электропроводок, электрических и кабельных линий и их элементов используют условные графические обозначения, отличные от обозначений для принципиальных схем.


 При нанесении электропроводок и электрооборудования на планы расположения используют условные графические обозначения, приведенные на рис. 66, а—я и 67, а—я. Общее изображение линии проводки дано на рис. 66, а. Допускается над изображением линии указывать род тока, напряжение, материал, способ прокладки (например, «в штрабе»), отметку проводки и др. Количество проводов в линии можно указывать засечками. Обозначения линий с указанием их назначения приведены на рис. 66, 6—е: сети аварийного эвакуационного и охранного освещения (рис. 66, б), напряжением 42 В и ниже (рис. 66, в), заземления и зануления (рис. 66, г) и с за-землителями (рис. 66, d) или с использованием металлических конструкций (рис. 66, е). Если необходимо указать способ прокладки линий, используют следующие обозначения: открытая прокладка одиночного проводника (рис. 66, ж), нескольких проводников (рис. 66, з) и одиночного проводника под перекрытием (рис. 66, и), прокладка на тросе и его концевое крепление (рис. 66, к), прокладка в лотке (рис. 66, л), в коробе (рис. 66, м) и под плинтусом (рис. 66, н). При проводках в трубах используют следующие обозначения: общее (рис. 66, п), прокладываемой открыто (рис. 66, р), под перекрытием с указанием отметки заложения (рис. 66, с), скрыто (в бетоне, грунте и т. n. с указанием отметки заложения — рис. 66, т), гибкой проводки (в металлорукаве, гибком вводе — рис. 66, у). Специальные обозначения используют для проводки в трубе, прокладываемой от отметки трассы вверх (рис. 66, ф), вниз (рис. 66, х), конца проводки в трубе (рис. 66, ц) и в кабеле (рис. 66, о)

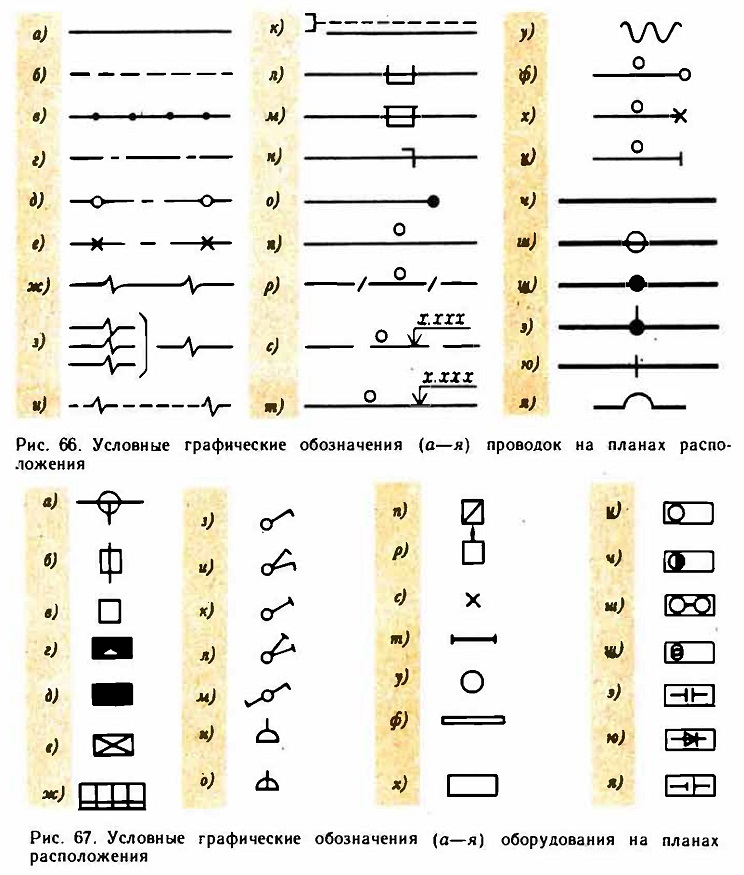

Рис. 66. Условные графические обозначения (а—я) проводок на планах расположения

Рис. 67. Условные графические обозначения (а—я) оборудования на планах расположения

При изображении прокладок шин и шинопроводов применяют следующие обозначения: общее (рис. 66, ч), проложенных на изоляторах (рис. 66, ш) и на стойках (рис. 66, щ), на подвесах (рис. 66, э) н на кронштейнах (рис. 66, ю). Обозначение шинного компенсатора приведено на рис. 66, я.

Обозначения ответвительной, вводной, протяжной коробок н коробок с зажимами приведены на рис. 67, а — г, а групповых щитков рабочего и аварийного освещения, щита одностороннего обслуживания — на рис. 67, д — ж.

Обозначения выключателей однополюсного и однополюсного сдвоенного для открытой и скрытой установки однополюсного переключателя на два направления, двухполюсных штепсельных розеток для открытой и скрытой установки даны на рис. 67, з — о.

Для изображения магнитного пускателя и автоматического выключателя пользуются обозначениями, приведенными на рис. 67, п, р, а светильников с лампами накаливания и люминесцентными — на рис. 67, с, т или для совместного изображения на плане оборудования и электрических сетей — на рис. 67, у, ф.

Обозначения электротехнических устройств: общее; с электродвигателем; с многодвигательным электроприводом; двигатель-генератора; комплектного трансформаторного устройства с одним трансформатором; конденсаторной комплектной установки; комплектной преобразовательной установки и аккумуляторной батареи приведены на рис. 67, х—я.

Рассмотрим, как выглядят планы расположения с использованием приведенных условных графических обозначений на конкретных примерах.

Элементы электропроводок несложных осветительных установок, соответствующих принципиальным схемам, приведенным на рис. 39, а — д в том виде, как они будут выглядеть на плане расположения, показаны на рис. 68. Наклонными черточками (засечками) на отдельных участках проводки указано число проводников. Аналогично, но с указанием размеров, выполняют эскизы проводок, предварительно заготавливаемых в мастерских электромонтажных организаций. План расположения в одном из этажей жилого дома показан на рис. 69.

Входы прямо с лестничной площадки 8 ведут в двух- и однокомнатную квартиры, а по бокам — в трехкомнатные. В каждой квартире имеются прихожая 7, кухня 5,санузел 6 и комнаты 1, 3 и 4 (в трехкомнатных), 3 и 4 (в двухкомнатной) и 4 (в однокомнатной), а также встроенные шкафы 2. Электропитание каждой квартиры осуществляется от группового щитка на две группы, установленного в прихожей. Рассмотрим, как выполнена проводка в одной из трехкомнатных квартир (на рис. 69— верхняя слева). От одной группы питаются лампы в прихожей, кухне и санузле, управляемые каждая своим выключателем (для кухни и санузла установлен сдвоенный выключатель), люстра в комнате 4, управляемая люстровым переключателем, и штепсельные розетки (по одной в прихожей и кухне и две в комнате 4). От другой группы питаются лампы в комнатах / и 3, управляемые каждая своим выключателем, и штепсельные розетки (одна в комнате 4 и по две в комнатах / и 3).

План расположения в части здания промышленного предприятия, на котором показаны электрическая сеть и электрооборудование, приведен на рис. 70.

Питание осуществляется от электроподстанции 11 кабелем, проложенным до колодца 9 в канале 10, а затем до щита 7 — в траншее 8. В одном помещении установлены двигатель-генератор 1, трансформатор 2 и выпрямитель 3, питающиеся по линии 5, идущей от первой панели щита. В другом помещении установлены устройства 14—17 с электродвигателями и трансформатор 18, питающиеся по линии/2, идущей от шестой панели щита; устройство 26 с многодвигательным проводом; устройства 23 и 21, назначение которых указано в специ-фикации под номерами 10 и 11 (спецификация на плане не дана); шинопровод 20 на стойках.

Питание устройств 26, 23, 21 и шино-провода 20 осуществляется соответственно по линиям 27, 24, 22 и 25, от второй — пятой панелей щита, проложенных скрыто на глубине 0,5 м в группе из четырех труб 13. От трансформатора 18 идет линия 19 малого напряжения. С наружной стороны здания проходит контур с заземлителями 6, а внутри — сеть защитного заземления (зануления) 4.

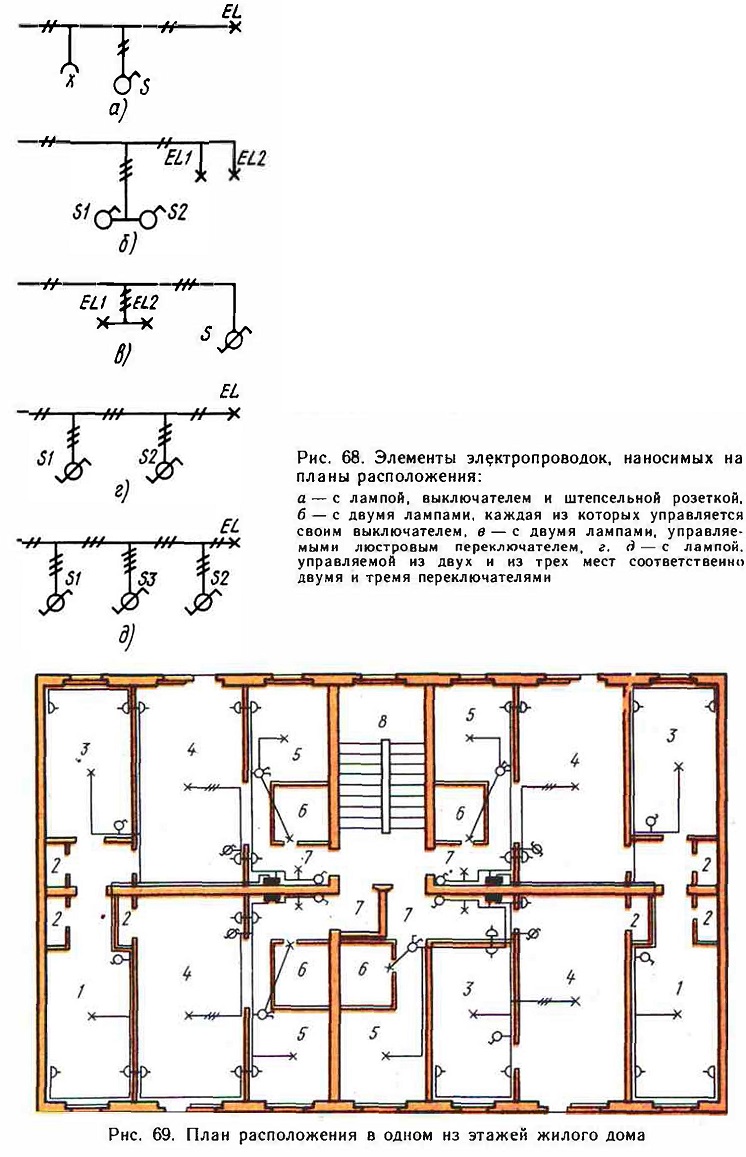

Рис. 68. Элементы электропроводок, наносимых на планы расположения:
а — с лампой, выключателем и штепсельной розеткой, б — с двумя лампами. каждая из которых управляется своим выключателем, в — с двумя лампами, управляемыми люстровым переключателем, г. д — с лампой. управляемой из двух и из трех мест соответственно двумя и тремя переключателями

Рис. 69. План расположения в одном из этажей жилого дома

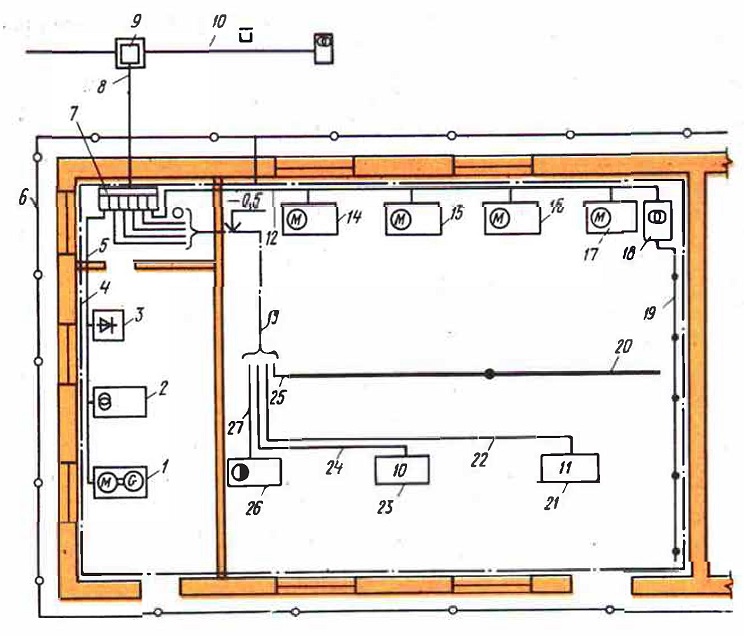

Рис. 70. План расположения в части здания промышленного предприятия

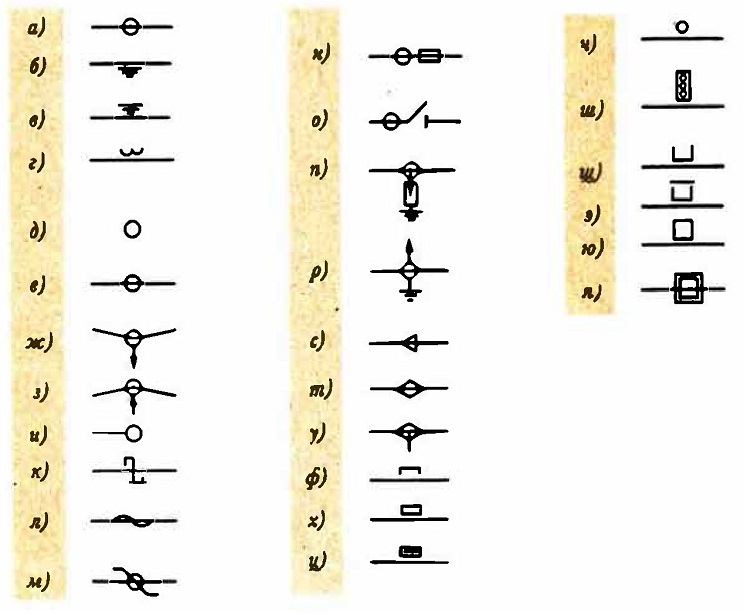

Рис. 71. Обозначения линий электроснабжения и элементов их конструкций (а-я)

На планах расположения наносят: строительные конструкции и технологическое оборудование в виде упрощенных контурных очертаний сплошными тонкими

линиями; классы взрывоопасных и пожароопасных зон, категорию и группу взрывоопасных смесей для взрывоопасных зон по «Правилам устройства электроустановок»; нормируемую освещенность от общ^ю освещения, за исключением жилых помещений; светильники (в жилых домах места их установки) их количество (при необходимости) и типы; количество и мощность ламп в светильниках; высоту установки светильников (кроме потолочных); комплектные распределительные устройства на напряжение до 1000 В и их обозначения; групповые щитки и их обозначения; понижающие трансформаторы; выключатели и штепсельные розетки; линии электрической сети. Основные данные о линиях электрической сети и оборудовании записывают условными обозначениями.

 Для отображения линий электроснабжения и элементов их конструкций используют соответствующие обозначения (рис. 71).
Обозначения: воздушной линии на опорах, наземной, подземной и подводной линий приведены на рис. 71, а — г; опор (общее, промежуточной, угловых с оттяжкой и подпоркой, концевой) — на рис. 71, д — и; подвеса провода (кабеля) на тросе, самонесущего провода (кабеля), транспозиции провода, а также установленных на опоре предохранителя, разъединителя, разрядника и молниеотвода — на рис. 71, к — р; концевой, соединительной (линейной)

и ответвительной (тройниковой) муфт — на рис. 71, с—у; покрытий линий (общее, кирпичом, бетонными плитами) —на рис. 71, ф — у; кабельной канализации в трубе, кабельном блоке, открытом и закрытом канале и туннеле —на рис. 71, ч — ю; кабельного колодца — на рис. 71, я.


 Контрольные вопросы

1. Что представляют собой планы расположения электрооборудования и прокладки электрических сетей?

2. Как обозначается на схеме расположения электропроводка с двумя лампами накаливания, управляемыми каждая своим выключателем и штепсельной розеткой?

3. Какие обозначения светильников с лампами накаливания и люминесцентными лампами используют при раздельном и совместном изображении электрических сетей и оборудования на плане?

4. Почему не следует пользоваться условными графическими обозначениями для электрических схем и планов расположения на одном чертеже?

5. Как различают на планах размещения проводки в трубах, на лотках и коробах, открытые и под плинтусом?
