СХЕМЫ СОЕДИНЕНИЙ И ПОДКЛЮЧЕНИЙ

ОСНОВНЫЕ ПРАВИЛА ВЫПОЛНЕНИЯ СХЕМ СОЕДИНЕНИЯ И ПОДКЛЮЧЕНИЯ

Схема соединений отображает все электрические соединения в изделии, а схема подключения показывает, как это изделие должно быть подключено.

На схеме соединений должны быть изображены все устройства и элементы, входящие в состав изделия. его входные и выходные элементы (соединители, платы, зажимы и т. п.), а также соединения между этими устройствами и элементами. Кроме того, могут быть отображены и вводные элементы (проходные изоляторы, термовводы, сальники и др.), через которые проходят провода (группы проводов, жгуты, кабели, электрические шнуры).

Устройства изображают в виде прямоугольников или упрощенных внешних очертаний, где должны быть отражены их выводы (контакты) для подключения подводимых проводников. Отдельные элементы, в том числе входные и выходные, а также вводные изображают в виде условных графических обозначений ЕСКД. Внутри изображений устройств можно. помещать их структурные, функциональные или принципиальные схемы.

Расположение графических обозначений устройств и элементов на схеме соединений должно примерно соответствовать действительному их размещению в изделии. Около устройств и элементов указывают позиционные обозначения, присвоенные им на принципиальной схеме. Около или внутри графического обозначения устройства допускается указывать его наименование и тип.

При изображении на схеме соединителей допускается применять условные графические обозначения, не показывая отдельных контактов, но около изображения соединителя, на поле схемы или на последующих ее листах, в этом случае помещают таблицы с указанием подключения проводов.

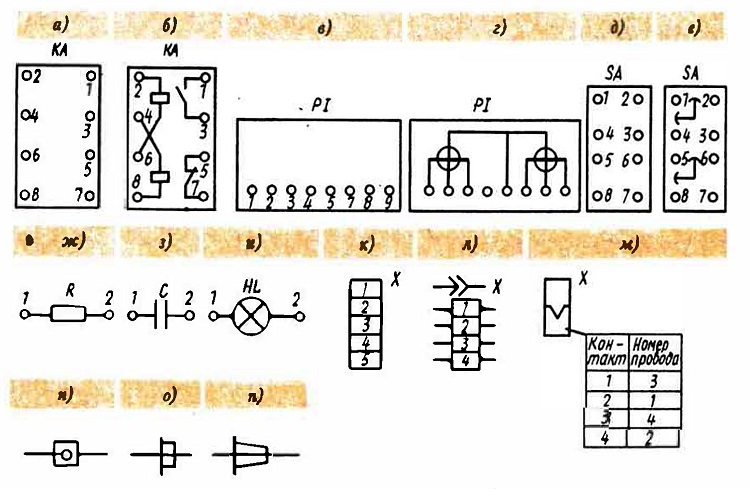

Рис. 57. Условные графические обозначения (а—п), используемые в схемах соединений

 На рис. 57 приведены примеры изображения устройств и элементов на схемах соединений. Изображения устройств: токового реле КА, электрического счетчика Р1 и переключателя 5Л (рис. 57, а — е) выполнены в виде прямоугольников, причем на рис. 57, б, г и е — с принципиальными схемами внутри; Отдельные элементы: резистор R, конденсатор С, сигнальная лампа HL, колодка зажимов XI, соединитель Х2 представлены в виде условных графических обозначений ЕСКД (рис. 57, ж — м), причем на рис. 57, л в изображении соединителя Х2 показаны отдельные контакты. а на рис. 57, м — не показаны, но приведена таблица с указанием подключения проводов. Обозначения вводных элементов:

проходного изолятора, термоввода и сальника показаны на рис. 57, н — n.

Провода, группы проводов, жгуты и кабели должны быть показаны на схеме отдельными линиями. Для упрощения начертания схемы допускается сливать отдельные провода или кабели, идущие на схеме в одном направлении, в общую линию. При подходе к контактам каждый провод и жилу кабеля изображают отдельно. Одножильные провода, жгуты и кабели должны быть обозначены порядковыми номерами в пределах изделия. При этом провода, входящие в жгут, нумеруются в пределах жгута, а жилы кабеля — в пределах кабеля.

На схеме должны быть указаны: для проводов — марка, сечение и при необходимости расцветка; для кабелей — марка, количество и сечение жил, при необходимости количество занятых жил.  На схеме подключения должны быть изображены изделие, его входные и выходные элементы (соединители, зажимы и т. п.) и подводимые к ним концы проводов и кабелей внешнего монтажа, около которых помещают данные о подключении изделия (характеристика внешних цепей и (или) адреса). Изделие на схеме подключения изображают в виде прямоугольника, а его входные и выходные элементы — в виде условных графических обозначений ЕСКД. Допускается изображать изделие в виде упрощенного внешнего очертания. В этом случае входные и выходные элементы изображают также в виде упрощенных очертаний.

Провода и кабели должны быть показаны на схеме отдельными линиями.

При необходимости на схеме указывают марки, сечение, расцветку проводов, а также марки кабелей, количество, сечение и занятость жил.

При наличии самостоятельной схемы подключения устройства на его схеме соединений можно не показывать присоединения проводов и жил кабелей к входным и выходным элементам.

Как уже отмечалось, на принципиальной схеме электроустановки или ее составной части отображают все элементы и электрические связи, необходимые для осуществления и контроля заданных процессов. При этом эти элементы, как правило, могут находиться в различных изделиях (оформленных самостоятельными конструкциями), для каждого из которых имеется своя схема соединений и подключения.

На листе, где изображена принципиальная схема, обычно указываются относящиеся к ней другие типы схем, что следует учитывать при подборе схем для ознакомления с конкретной электроустановкой или ее частью.

Так, элементы, показанные на принципиальной схеме дистанционного управления высоковольтным выключателем (см. рис. 32), конструктивно размещены в трех изделиях (устройствах): на панели управления (переключатель SA, автоматы SF1 и SF2, сигнальные лампы HLG, HLR и HLW, реле КСС и КСТ, резисторы R1, R2 и R6); на панели релейной защиты (реле KQQ. KQT, KQH и резисторы R3 и R4); в приводе выключателя (электромагниты УАС и УАТ, вспомогательные контакты Q:1 — Q:5,  УАТ:1 и УАТ:2, магнитный контактор КМ и автомат SF3). схемы соединений которых рассмотрены в § 16.

Схемы соединений

Схемы соединений выполняют различными способами, однако во всех случаях на них должны быть обозначены все контактные элементы, через  которые осуществляются электрические соединения (выводы аппаратов и приборов, шины, зажимы) и отходящие от них проводники. На простых схемах полностью показывают все проводники, которыми соединяются аппараты, приборы и другие элементы, часто отображая примерное их расположение.

Чтение простых схем соединений не вызывает больших трудностей. Широкое внедрение автоматизации в электроэнергетику и другие отрасли народного хозяйства привело к созданию довольно сложных электрических устройств и электроустановок, отображаемых сложными схемами с большим количеством электрических цепей и входящих в них элементов. Для уплотнения монтажа используют жгуты, состоящие из большого количества проводов, а также свободную прокладку проводов в лотках. На схемах соединении жгуты проводов и группы проводов в лотках показывают одной линией. В непосредственной близости от контактных элементов каждый провод показывают отдельной линией.

На схемах соединений сложных комплектных электрических

устройств с десятками аппаратов и приборов, относящихся в ряде случаев не к одному, а к нескольким объектам, обязательно показывают перемычки (проводники, соединяющие выводы одного и того же аппарата или прибора и зажимы одного ряда). Проводники, соединяющие аппараты и приборы между собой и с рядами зажимов, не показывают, но приводят у каждого вывода и зажима адреса вторых концов отходящих проводов.

Для упрощения выполнения и чтения схем соединений рядом с обозначением каждого аппарата или прибора проставляют его порядковый номер (в числителе) и позиционное обозначение (в знаменателе). Номера аппаратам и приборам присваивают в определенном порядке независимо от их вида и цифровой части позиционного обозначения, исходя только из места расположения (например, слева направо, переходя от верхнего ряда вниз, если смотреть со стороны монтажа).

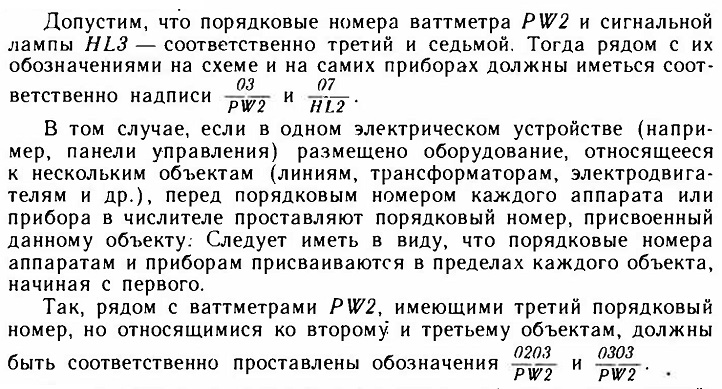

Так, если на панели находится двадцать приборов по четыре в каждом ряду, то левому прибору верхнего ряда присваивают первый номер, следующим в том же ряду — второй, третий и четвертый, а левому прибору во втором ряду — пятый и т. д. Таким образом, правому прибору в нижнем (пятом) ряду будет присвоен двадцатый номер.

Проводники, соединяющие аппараты и приборы данного устройства, маркируют, т. е. на одном конце каждого из них наносят

адресное обозначение, указывающее, куда подключен второй конец. Маркировка проводов, отходящих от выводных зажимов и выводов аппаратов или приборов, неодинакова. Конец провода, подключенного к зажиму, в общем случае имеет два обозначения: первое — порядковый номер объекта, к которому относится данный ряд выходных зажимов, и номер зажима; второе — адрес второго конца, провода, т. е. позиционное обозначение аппарата или прибора и номер его вывода, к которому подключен этот конец.

Первое обозначение позволяет исключить ошибки при подключении проводов к зажимам при монтаже и эксплуатации, поскольку на каждом проводнике видно, от какого зажима какого ряда он был отключен. Кроме того, упрощается второе обозначение, так как в нем нет необходимости указывать номер объекта (он указан в первом обозначении).

Так, проводник, идущий от пятого вывода ваттметра PW2 второго объекта, на одном конце, подключенном к третьему зажиму ряда зажимов второго объекта, должен иметь маркировку 02Х 3 PW2-3. Первое обозначение указывает номер ряда зажимов (02) и номер зажима (3) в этом ряду, а второе — адрес другого конца провода (ваттметр PW2, вывод 3); то, что ваттметр PW2 относится ко второму объекту, видно из первого обозначения. Второй конец этого проводника должен иметь маркировку 02Х 3, указывающую, что он идет к зажиму 3 второго (02) объекта.

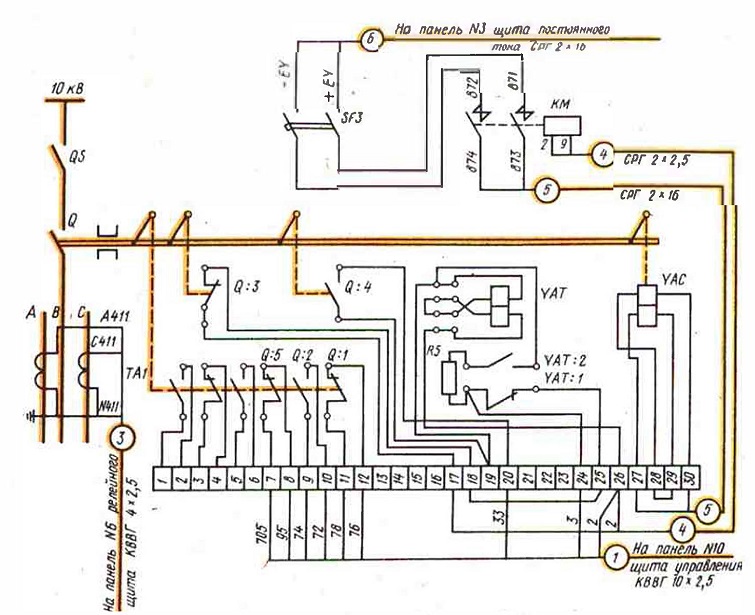

Рис. 58. Схема соединений ячейки выключателя распределительного устройства 10 кВ

При маркировке проводов, соединяющих аппараты и приборы между собой, указывают номер объекта, порядковый номер аппарата или прибора и номер вывода. Так, проводник, идущий от второго вывода ваттметра, имеющего седьмой порядковый номер и относящегося ко второму объекту, подключенный к первому выводу амперметра того же объекта с третьим порядковым номером, будет

иметь маркировку 0203 — l на одном конце и 0207 — 2 на другом.

Рассмотрим схемы соединений устройства дистанционного управления высоковольтным выключателем, принципиальная схема которого была приведена на рис. 32. Одновременно на этих схемах соединений покажем отходящие от зажимов соответствующих устройств кабели.

Схема соединений ячейки выключателя распределительного устройства на 10 кВ приведена на рис. 58.

На этой схеме показаны измерительные трансформаторы тока ТА 1, включенные в фазы А и С, привод выключателя Q с включающим УАС и отключающим УАТ электромагнитами и вспомогательными контактами, кинематически связанными с выходным валом привода (Q:1 — Q: 5) и с отключающим электромагнитом (УАТ: 1 и УАТ: 2), автомат SF3, магнитный контактор КМ и ряд зажимов, к которым подключены кабель M1 от панели M10 щита управления и кабельные перемычки M4 и M5 соответственно от катушки и контактов магнитного контактора КМ. Кабели M3 от панели M6 релейного щита и M6 от панели M3 щита постоянного тока соответственно подключены к выводам трансформаторов тока ТА1 и автомата SF3.

На схеме даны позиционные обозначения и обозначения электрических цепей. Все проводники, соединяющие элементы привода выключателя Q между собой и с зажимами ряда зажимов, изображены полностью и легко прослеживаются, поэтому обозначение цепей на схеме показано только на жилах кабелей M1, M3 и M6 и кабельных перемычек M4, №5.

На рассматриваемой схеме обозначения А411, С411 и N411 — :1то маркировка жил кабеля M3, отходящих от трансформатора тока ТА1; 705, 95, 74, 72, 78, 76, 33, 3 и 2 — маркировка жил кабеля M 1, отходящих от ряда зажимов привода выключателя; 9, 2 и 873, -874 — маркировка жил кабельных перемычек M4, M5; +ЕУ и —ЕУ — маркировка жил кабеля M6, отходящих от автомата SF3.

На кабелях и кабельных перемычках имеется также маркировка, указывающая их номер, марку кабеля, назначение или условное обозначение устройства, к которому подключен его второй конец. В данной схеме кабель M1 марки КВВГ (контрольный, с пластмассовой оболочкой, и изоляцией жил, без наружных покровов) имеет 10 жил сечением 2,5 мм2; кабель M3 — такой же, но с числом жил 4; кабель M6 марки СРГ (в свинцовой оболочке, с резиновой изоляцией жил, без наружных покровов) имеет две жилы сечением 16 мм2; кабельные перемычки M4, M5 также выполнены из кабеля СРГ, но первая имеет сечение 2,5 мм2, а вторая — 16 мм2.

На схеме не даны обозначения в маркировке жил, указывающие, к каким- зажимам они подключены, поскольку ошибка при подключении жил кабелей к ряду зажимов маловероятна.

В рассматриваемой схеме, как и в других, приводимых в книге, используется основная маркировка, соответствующая приведенным

выше рекомендациям стандартов ЕСКД. Однако в схемах некоторых электрических устройств применяют маркировку, используемую заводами-изготовителями (заводскую маркировку). Проектные организации наравне с основной могут в выпускаемых чертежах приводить также заводскую маркировку, заключая ее в скобки. Кроме того, на схемах соединений могут указываться типы используемых аппаратов и приборов.

Обязательным условием является идентичность маркировки на всех схемах (принципиальной, соединений и подключения) данного электрического устройства.

Схемы соединений панели .№ 10 щита управления и панели .№ 6 релейного щита приведены на рис. 59 и 60. На каждой из этих панелей размещено оборудование,. относящееся k нескольким объектам, но приведенные схемы соединений относятся только к линии W1 на 10 кВ — второй монтажной единице (02). Обе схемы выполнены с учетом требований, предъявляемых к сложным комплектным устройствам: провода внутри панелей не показаны, применена адресная маркировка и др.

Схема соединений панели № 10 щита управления приведена на рис. 59.
На этой схеме показаны резисторы R1, R2 и R6 амперметра РА. автоматы SF2 и SF/, сигнальные лампы HLR, HLG и HLW с красной, зеленой и белой линзами, переключатель SA, промежуточные реле КСС команды включения и КСТ команды отключения.

Поскольку аппараты и приборы утопленного типа устанавливаются на задней стороне панели, на схеме выводы заключены в рамки, выполненные сплошной линией. Все аппараты и приборы пронумерованы последовательным рядом чисел от 01 до 12 и в их маркировке указаны монтажная единица 02 и порядковый номер (в числителе), а также позиционное обозначение (в знаменателе).

Маркировка правой стороны ряда зажимов указывает адреса проводов, отходящих к оборудованию, установленному на панели. Кроме того, имеются обозначения, указывающие, к каким зажимам подключены проводники. В частности, у первого зажима имеется маркировка провода 0,2Х 1 R1 — 1. Первое обозначение указывает, что проводник подключен к зажиму 1 ряда зажимов, относящегося к монтажной единице 02 (линия W1 на 10 кВ), а второе — что другой конец этого проводника подключен к первому выводу резистора R1.

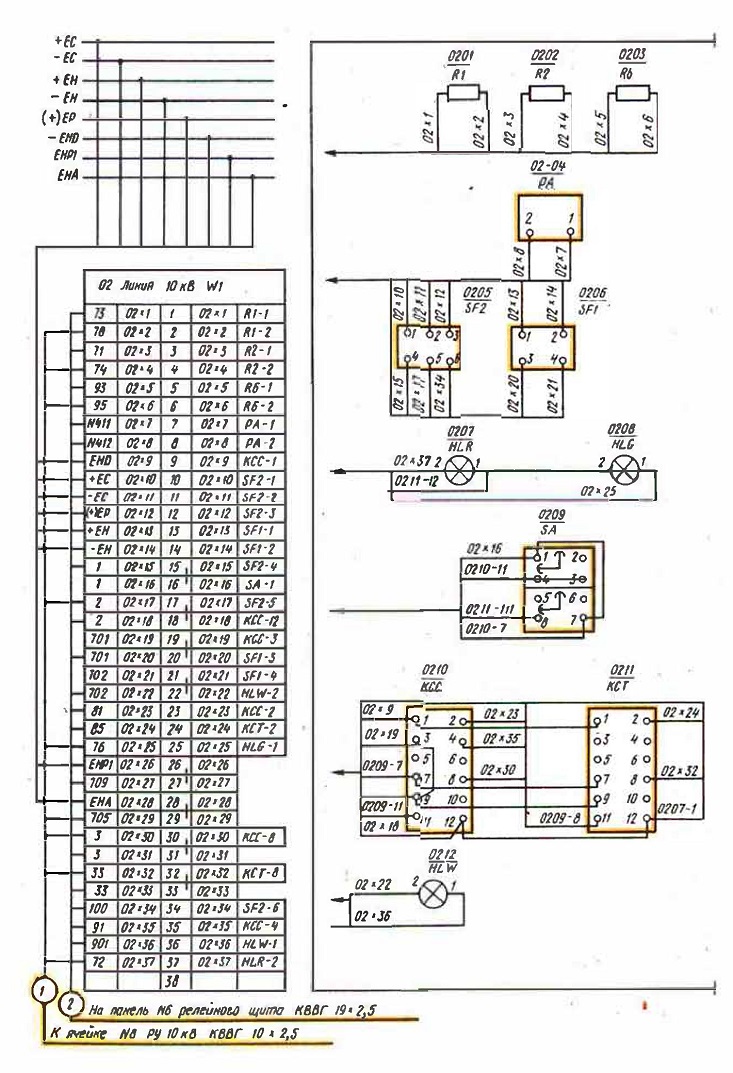

Рис. 59. Схема соединения панели № 10 щита управления

Рис 60

Маркировка левой стороны ряда зажимов указывает внешнее подключение рассматриваемой панели и, кроме того, к каким зажимам подключены проводники. В частности, у первого зажима слева имеется маркировка 73 02Х1, относящаяся к жиле контрольного кабеля № 2, идущего на релейную панель № 6. Первое обозначение является цифровой маркировкой, принятой для обозначения участков цепей сигнальных ламп, а второе — указывает, что жила кабеля подключена к зажиму 1 ряда зажимов, относящегося к монтажной единицы 02.

Рассмотрим, как маркируют проводники, отходящие от оборудования, установленного на панели управления. Все проводники от резисторов R1, R2 и R6 подходят к зажимам от первого до шестого своего ряда, относящегося ко второй монтажной единице. Поэтому проводники, подключенные к выводам 1 и 2 резистора RI, промаркированы 02Х1 и 02Х2, указывая, что первый идет к первому зажиму, а второй — ко второму зажиму ряда зажимов монтажной единицы 02. Аналогично промаркированы проводники, подключенные к выводам резисторов R2 и R6. Таким образом, маркировка проводников, отходящих от выводов любых аппаратов или приборов в сторону ряда зажимов, содержит номер монтажной единицы (в рассматриваемом случае он всегда 02), знак Х и номер зажима, к которому идет проводник.
Если проводник идет от одного аппарата или прибора к другому, то его маркировка содержит номер монтажной единицы, номер аппарата или прибора, к которому идет проводник, и через дефис' номер его зажима.
Так, на схеме, показанной на рис. 49, проводник, соединяющий вывод 4 переключателя SА (порядковый номер 9) с выводом 11 реле КСС (порядковый номер 10). имеет на одном конце маркировку 0210-11, а на другом — 0209-4.

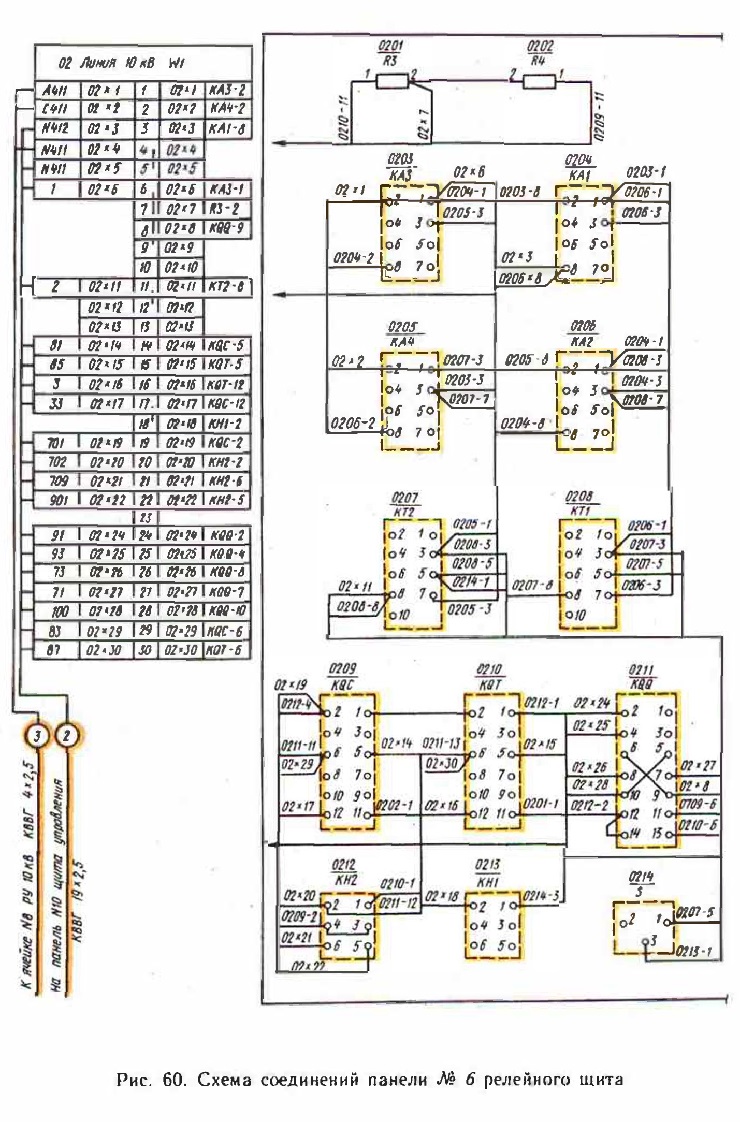

Схема соединений панели № 6 релейного щита приведена на рис. 60.

На этой схеме показаны резисторы R3 и R4, реле максимального тока КА1 — КА4, реле времени КТ! и КТ2, промежуточные KQQ (двухпозиционные типа РП11). KQT и KQC (типа РП2З), указательные КН1 и КН2 и переключатель S. Эти аппараты установлены на лицевой стороне панели, а их выводы пропущены на монтажную (заднюю) сторону.

Поэтому  на схеме рамки, в которые заключены выводы аппаратов, выполнены пунктирной линией, указывая, что аппараты с задней стороны панели не видны. Как и в схеме панели № 10 щита управления, все аппараты пронумерованы последовательным рядом чисел. от 01 до 14 (по количеству аппаратов). Пронумерованы также все выводы аппаратов и зажимы ряда зажимов, находящегося на левой боковине панели.

Схемы подключений

Нормальная работа любой электроустановки и правильное взаимодействие входящих в нее устройств возможны лишь при подключении их в соответствии со схемами подключения.

На схемах подключения в общем случае могут быть показаны только вводные и выводные зажимы подключаемых устройств и внешние проводники, подсоединяемые к этим зажимам, а также соответствующая маркировка устройств, зажимов и проводников. Даже в простейших случаях, не имея схемы подключения, можно встретить значительные трудности при подключении электрического устройства.

Рассмотрим подключение люстры с тремя лампами так, чтобы при включении выключателя S1 загорелась только лампа EL1, при включении выключателя S2 загорались лампы EL2 и EL3, а при включении обоих выключателей — все три лампы ( рис. 61, а).

К зажимам 1, 2 и 3 люстры подходят три провода: общий 1 от всех ламп; 2 от лампы EL1 и 3 от ламп EL2 и EL3, соединенных параллельно. В потолке, где должна быть подвешена люстра, имеются три проводника: A1 от выключателя S1, А2 от выключателя S2 и нулевой N от электрической сети.

Из шести возможных схем подключения (рис. 61, б—ж) только одна обеспечивает необходимую работу люстры — схема подключения, показанная на рис. 60, е. В этом случае общий 1 для всех ламп провод должен быть соединен с нулевым N проводом электрической сети, лампа EL1 должна быть соединена с выключателем S1, а лампы EL2 и EL3 — соединены с выключателем S2.

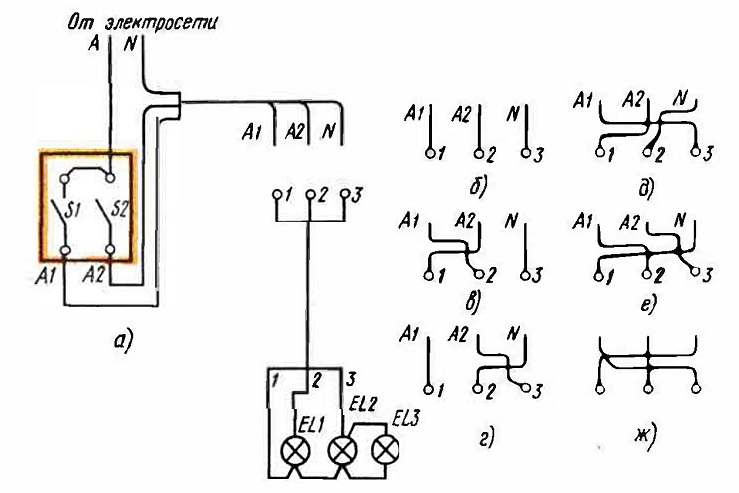

Рис. 61. Схемы трехламповой люстры, управляемой двумя выключателями:
а — до подключения, 6—д, ж - неправильного подключения. е -правильного подключения

При подключении по схеме, показанной на рис. 61, б, общий 1 для всех ламп провод соединен с выключателем S1, лампа ELI подключена к выключателю S2, а лампы EL2 и EL3 — к нулевому проводу N электросети. Если включить выключатель SI, лампы EL2 и EL3 загорятся нормальным накалом. Такое же состояние будет при двух включенных выключателях SI и S2. Если включить только один выключатель S2, будут гореть все три лампы, но с неполным накалом, причем накал ламп EL2 и EL3 будет меньше, чем лампы ELI.

 При подключении по схеме, показанной на рис. 61, в, общий 1 для всех ламп провод будет соединен с выключателем S2, лампа ELI — подключена к выключателю SI, а лампы EL2 и EL3 — к нулевому проводу N электросети. При включении выключателя S1 будут гореть неполным накалом все три лампы, а при включении обеих выключателей S1 и S2 или только выключателя S2 загорятся нормальным накалом лампы EL2 и EL3.

При подключении по схеме, показанной на рис. 61, г, общий 1 для всех ламп провод будет соединен с выключателем SI, лампа ELI окажется подключенной к нулевому проводу N электросети, а лампы EL2 и EL3 будут соединены с выключателем S2. При включении выключателя SI загорится нормальным накалом лампа ELI. Такое же состояние будет при двух включенных выключателях SI и S2. Если включить только один выключатель S2, будут гореть все три лампы, но неполным накалом, причем накал ламп EL2 и EL3 будет меньше, чем лампы ELI.

 При подключении по схеме, показанной на рис. 61, д, общий 1 для всех ламп провод будет соединен с выключателем -S2, лампа ELI соединена с нулевым проводом N электросети, а лампы EL2 и EL3 — с выключателем S1. При включении выключателя SI будут гореть все три лампы неполным накалом, а при включении обоих выключателей SI и S2 или только выключателя S2 лампа ELI будет гореть нормальным накалом.

При подключении по схеме, показанной на рис. 61, ж, общий 1 для всех ламп провод будет соединен с нулевым проводом электросети, лампа EL1 — с выключателем S2, а лампы EL2 и EL3 — с выключателем S1. При включении выключателя S1 загорятся нормальным накалом лампы EL2 и EL3, при включении выключателя S2 загорится нормальным накалом лампа EL1, а при включении обоих выключателей S1 и S2 будут гореть нормальным накалом все три лампы. По сравнению со схемой подключения, показанной на рис. 61, е, обеспечивающей нормальную работу люстры с заданной последовательностью зажигания ламп, в этом случае последовательность будет иной. Рассмотрим схемы подключения различных электроустановок.

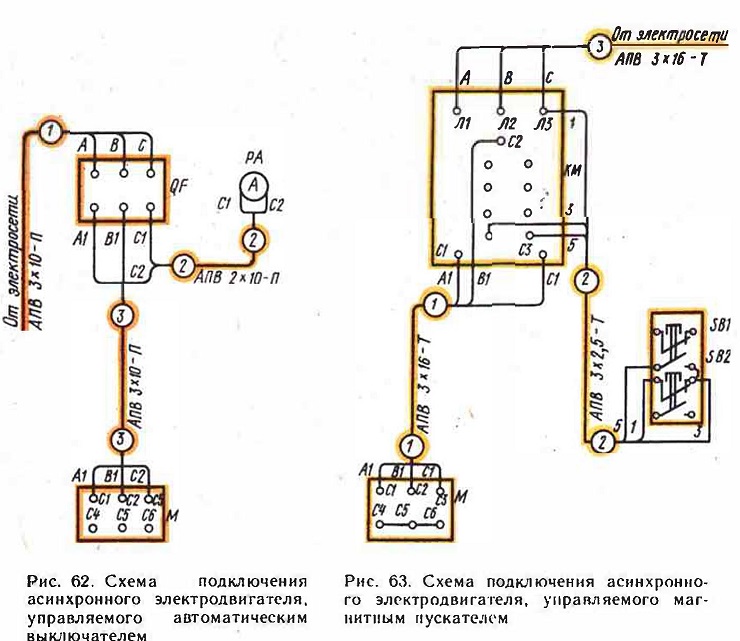

Схема подключения асинхронного электродвигателя, управляемого автоматическим выключателем, показана на рис. 62.
Все внешние соединения — подведение питания от электросети к автомату QF, соединение автомата QF с электродвигателем М и подключение амперметра РА — выполнены проводом АПВ сечением

10 мм2, проложенным в пластмассовых трубах (по три провода в трубах 1 и 3 и два в трубе 2). На схеме даны позиционные обозначения автомата, электродвигателя и амперметра (соответственно QF, М и РА) и обозначения участков электрической цепи: фаз сети А, В и С автомата; А1, В1 и С1 после автомата; С1 и С2 у амперметра; А1, В1 и С2 у электродвигателя.

Схема подключения асинхронного электродвигателя М дистанционно управляемого магнитным пускателем КМ с кнопками включения SB1 и отключения SB2 показана на рис. 63.

На этой схеме все внешние соединения выполнены проводом АПВ, проложенным в стальных трубах (по три провода сечением 16 мм2 в трубах 1 и 3 и три провода сечением 2,5 мм2 в трубе 2).

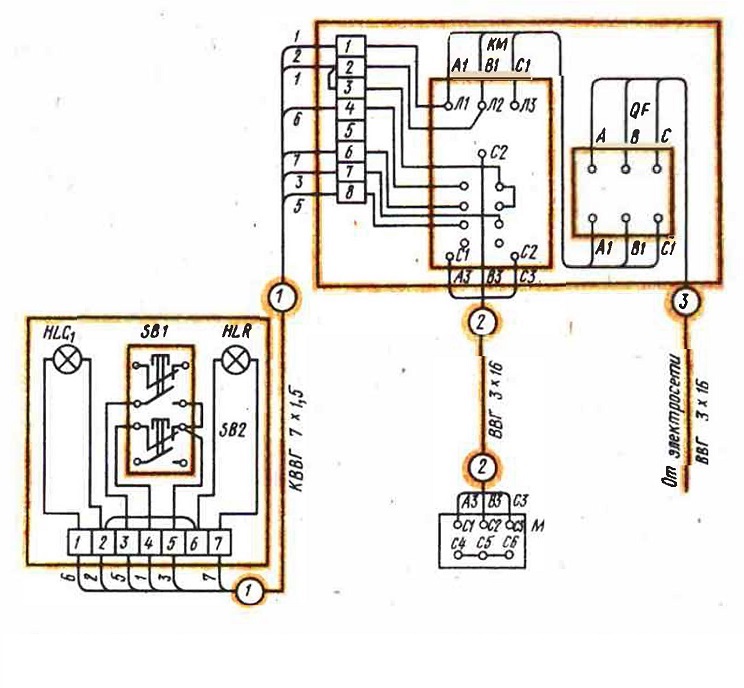

Схема подключения асинхронного электродвигателя, управляемого магнитной станцией, показана на рис. 64.

Рис. 64. Схема подключения асинхронного электродвигателя, управляемого магнитной станцией

Питание электроустановки осуществляется от электросети кабелем .№ 3 (ВВГЗ Х 16). Электродвигатель связан с магнитной станцией кабелем .№ 2 (ВВГ ЗХ 16), а пункт управления — кабелем .№ 1 (КВВГ 7Х 1,5). Рассматриваемая схема одновременно является схемой соединений, так как на ней даны электрические соединения магнитной станции, имеющей пускатель КМ и автомат QF, а также пункта управления, имеющего кнопки SB1 и SB2 и сигнальные лампы HLG и HLR. Поскольку магнитную станцию и пункт

управления можно полностью изготовить силами монтажной организации, целесообразно выполнять схему именно в таком виде, не разделяя ее на схемы соединений и подключения.

На схемах соединений электрических устройств ( см. рис. 58—60) дано их подключение, т. е. эти схемы одновременно являются схемами подключения. Таким образом схемы выполняют, если монтаж электрических устройств и их подключение осуществляют на месте монтажа.

Однако если проектная организация выдает задание заводам на изготовление комплектных устройств (панелей, пультов и шкафов, щитов управления, защиты, автоматики и др.). то при отправке этих устройств завод прикладывает к ним только схемы соединений. В этих случаях проектная организация дополнительно выполняет схемы подключения для рядов зажимов и подсоединяемых к ним проводников. В результате на месте монтажа используют две схемы на каждое электрическое устройство: схему соединений, показывающую все соединения внутри его, и схему подключения, показывающую ряды зажимов с подключенными внешними проводами.

При монтаже и эксплуатации электроустановок обычно используют принципиальную схему, схемы соединений и подключения, а также таблицу с техническими данными всего электрооборудования, если эти данные не приведены в спецификации на схемах. Необ-ходимость чтения нескольких видов схем одной электроустановки возникает, в частности, при проверке соответствия схем соединений и подключения принципиальной схеме.

Для примера возьмем принципиальную схему дистанционного управления высоковольтным выключателем (см. рис. 32) и схемы соединения (они же подключения) ячейки N 8 линии W1 распределительного устройства на 10 кВ (см. рис. 58), панели N 10 щита управления (см. рис. 59) и панели N 6 релейного щита (см. рис. 60). Проследим цепи по схемам соединений, проверяя их соответствие принципиальной схеме.

Цепь включающего электромагнита УАС (см. рис. 58) начинается от щита постоянного тока (шинка +ЕY) и подходит к одному полюсу (правому) автомата SF3 и далее — к одному полюсу (правому) контактора КМ. Этот участок цепи обозначен 871. Затем по кабельной перемычке 5 (жиле с маркировкой 873) цепь подходит к зажиму 27 и к обмотке электромагнита YАС, секции которой соединены последовательно, а от нее через зажим 30 по кабельной перемычке 5 (жиле с маркировкой 874) — к второму полюсу контактора КМ (левому) и далее — к левому полюсу автомата SF3. Этот участок обозначен 872. От автомата SF3 конечный участок (жила с маркировкой —ЕY кабеля N 6) цепь включающего электромагнита YАС идет на щит постоянного тока (шинка —ЕУ). При сопоставлении с принципиальной схемой (см. рис. 32) можно увидеть, что эта цепь на схеме соединений (см. рис. 58) показана правильно.

Цепь контактора КМ начинается от шинки +ЕС (см. рис. 59), подходит через зажим 10 к выводу 1 автомата SF2, от вывода 4 которого идет к зажиму 15, соединенному перемычкой с зажимом 16, от которого подходит к выводу 1 переключателя SА, соединенному перемычкой с выводом 7, и далее — к выводу 7 реле КСС. Здесь оканчивается первый участок этой цепи, обозначенный 1. От вывода 8 реле КСС участок цепи, обозначенный 3, проходит к зажиму 30, соединенному перемычкой с зажимом 31. От зажима 30 жила с маркировкой 3 кабеля № 1 подходит к зажиму 24 (см. рис. 58) ячейки № 8 распределительного устройства на 10 кВ и далее — к размыкающему контакту УАТ : 1, соединенному через резистор R5 с замыкающим контактом УАТ: 2. От размыкающего контакта УАТ: 1 начинается участок цепи (с маркировкой 7), проходящей через зажим 25, соединенный перемычкой с зажимом 18, и далее через размыкающий контакт Q: 3, зажим 17, кабельную перемычку № 4 (жила с маркировкой 9) — к катушке контактора КМ, от которой через ту же кабельную перемычку № 4 (жила с маркировкой 2) она идет к зажиму 26, от него кабелем № 1 (жила с маркировкой 2) — на панель № 10 щита управления к зажиму 17 (см. рис. 59), а от него к выводу 5 автомата SF2 и, наконец, с вывода 2 автомата SF2 через зажим 11 к шинке -ЕС. При сопоставлении с принципиальной схемой (см. рис. 32) можно увидеть, что и эта цепь на схемах соединений (см. рис. 58 и 59) показана правильно.


Если на принципиальную схему нанести зажимы рядов зажимов и выводы аппаратов, а также указать на ней номера кабелей, ею при

проверке электрических цепей будет удобно пользоваться, не обращаясь к схемам соединений. Такую схему часто называют принципиально-монтажной.

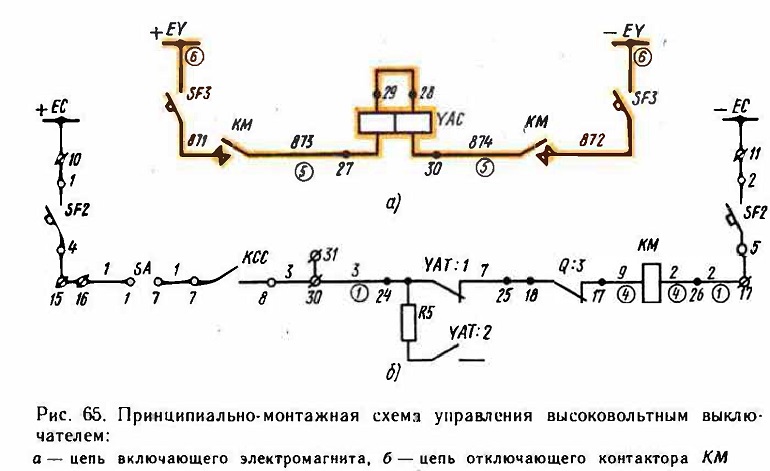

Принципиально-монтажные схемы рассмотренных цепей включающего электромагнита УАС и контактора К.М показаны на рис. 65, а, 6. Чтобы можно было различить зажимы рядов зажимов. относящихся к разным электрическим устройствам, их обозначают по-разному, например зажимы ячейки № 8 (РУ 10 кВ) — зачерненными точками^ зажимы панели № 10 щита управления — незачерненными точками с диаметральной черточкой; зажимы панели № б релейного щита — крестиком (на рис. 65 не показано). Выводы аппаратов обозначают незачерненными точками, а номера кабелей — цифрами в кружочках.

Вопросы

1. Каково назначение схем соединений и что на них показывают?

2. Какие обозначения приводят у каждого аппарата на схемах панелей щитов управления?

3. Какие обозначения проставляют на схемах у проводов и жил контрольных кабелей, подключаемых к рядам зажимов?
5. Что означает маркировка 0206—2 и 02Х2 проводов, отходящих от аппарата, и маркировка 02Х 16SA—l от ряда зажимов?

6. Каково назначение схем подключения и что на них показывают?

7. Когда целесообразно совмещать схемы соединений и подключения?
