ЧЕРТЕЖИ ЭЛЕКТРОТЕХНИЧЕСКИХ ИЗДЕЛИЙ И ЭЛЕКТРОУСТАНОВОК - часть 4

Чертежи линий электропередачи

При строительстве и обслуживании линий электропередачи (ЛЭП) пользуются планами и профилями трассы, чертежами переходов через естественные препятствия, железнодорожные и автомобильные трассы и другие сооружения, а также воздушных линий в кабельные и наоборот. Кроме того, используют чертежи опор и их элементов, а также установочные чертежи средств защиты линий от атмосферных перенапряжений. .

На плане (рис. 103) показывают ось линии электропередачи с указанием всех углов ее поворота, производственных пикетов (мест установки опор), длины прямых участков, прилегающей местности с пересекаемыми препятствиями.

Л На про филе (рис. 104) показывают оси опор и положения нижнего провода ЛЭП при наибольшей стреле провеса (Стрелой провеса называют максимальное расстояние по вертикали между низшей точкой провода в пролете и прямой линией, соединяющей точки его крепления к опорам.), а также рельеф земной поверхности (сплошная линия), буровой профиль (пунктирные линии), указывая характер грунта. Ниже дают спрямленный план линий (абрис), под которым помещают данные о типах опор, длинах пролетов между ними и порядковых номерах.

На рис. 104 показаны шесть опор, угловая Уг, две анкерные повышенные Анк. пов. и три промежуточные Пр, имеющие соответственно номера от 100 до 105. В самом низу показаны места пикетов и расстояния между ними, а также даны высотные отметки. Вычитая из большей отметки меньшую, можно узнать превышение. Так, отметка 58,40, где установлена опора 104, выше отметки 55,60, где установлена опора 100 на 2,8 м.

 На профиле линии электропередачи при переходе через препятствия (железнодорожные пути и линии связи), приведенном на рис. 105, показаны две опоры по одной с каждой стороны препятствия и провод (нижний) между ними с указанием стрелы провеса и габаритов*.

• Габаритом называют кратчайшее расстояние по прямой между натянутым проводом (или тросом) и землей или расположенным под проводом сооружением, а также расстояние от провода до опоры или троса.

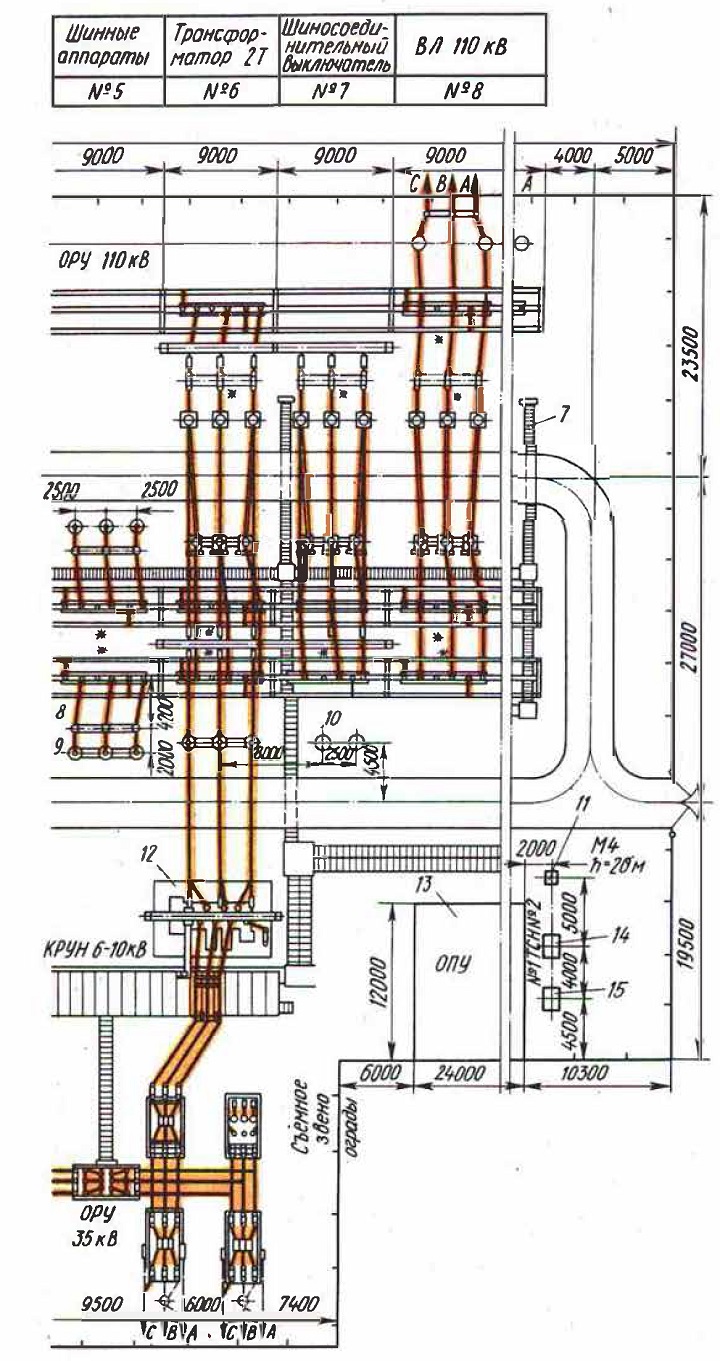

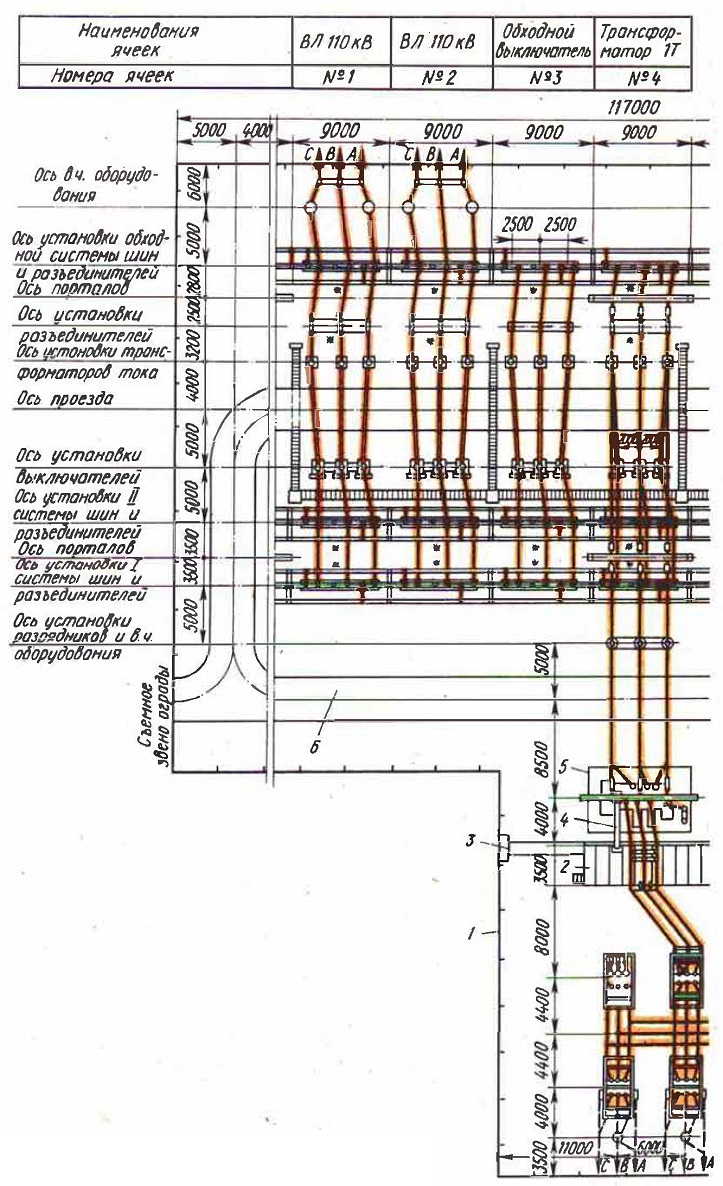

Рис. 99. План открытой подстанции 110/35/10 кВ

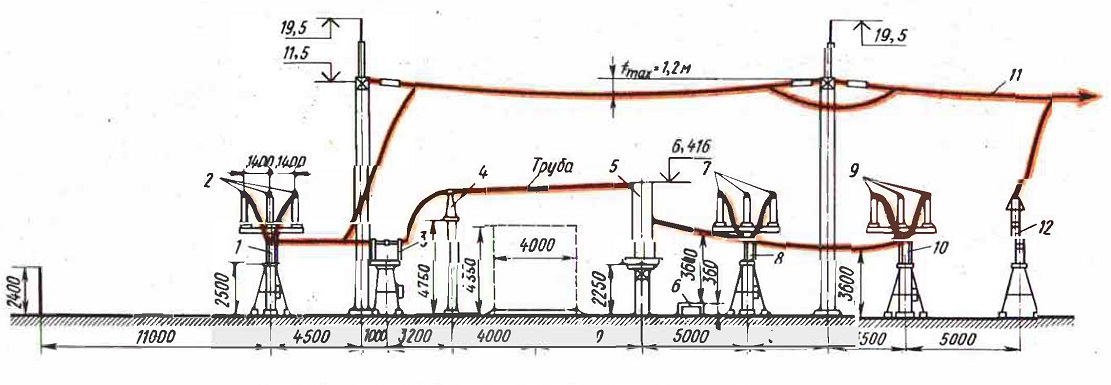

Рис. 100. Разрез ОРУ 110 кВ по ячейке силового трансформатора

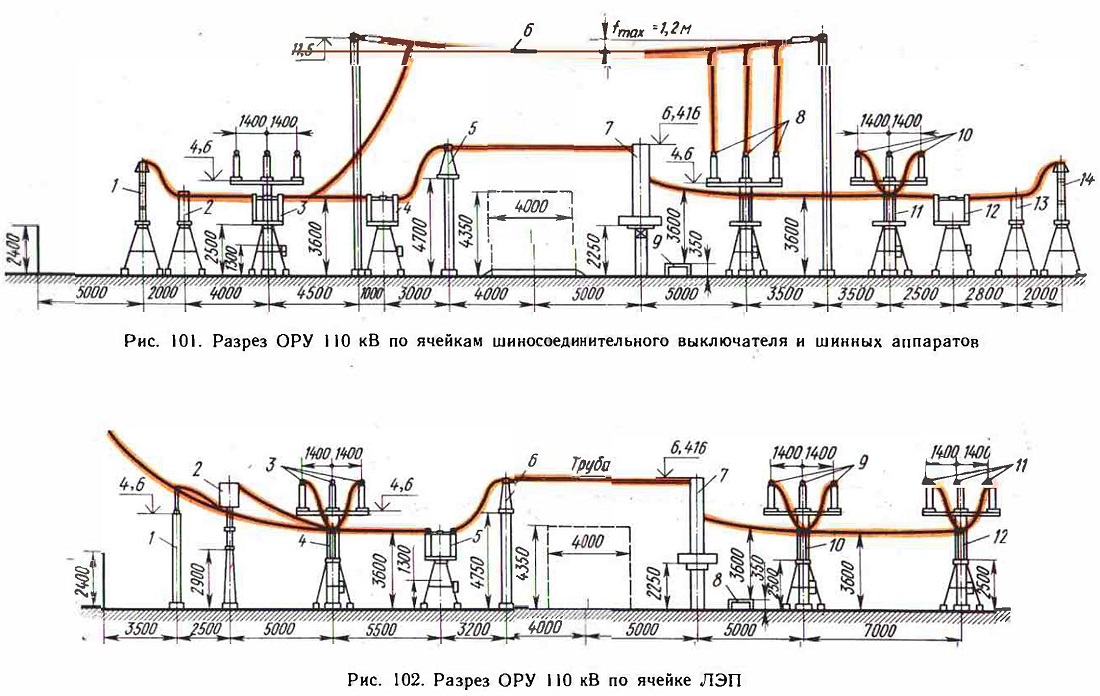

Рис. 101. Разрез ОРУ 110 кВ по ячейкам шиносоединительного выключателя и шинных аппаратов

Рис. 102. Разрез ОРУ 110 кВ по ячейке ЛЭП

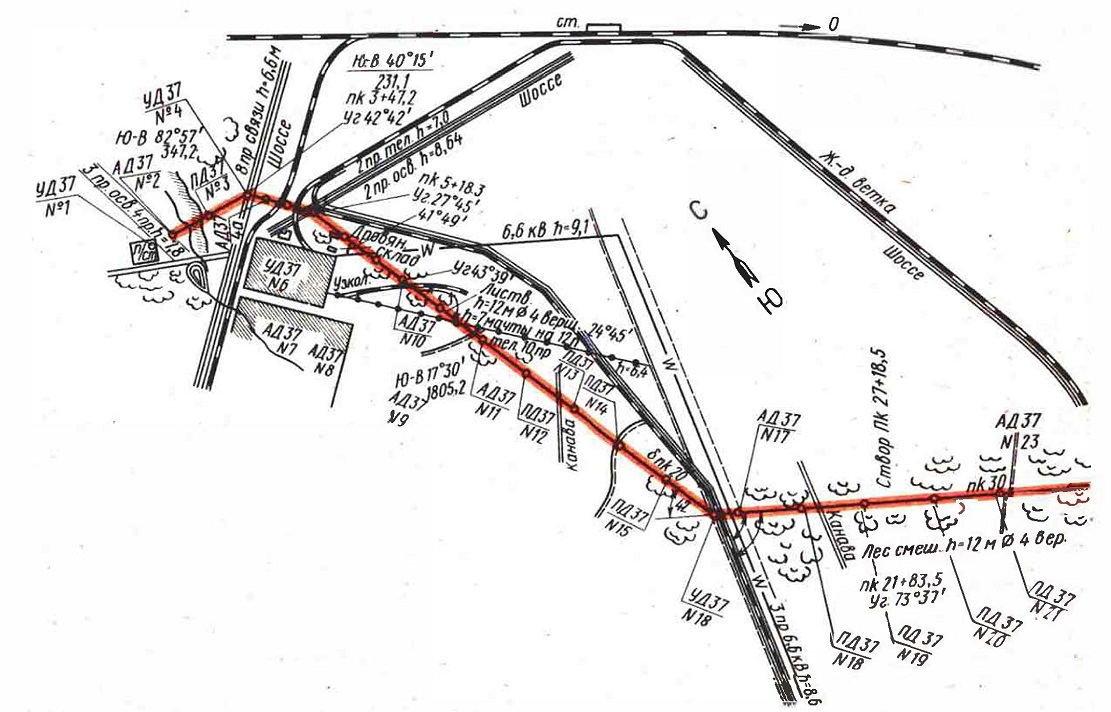

Рис. 103. План линии электропередачи

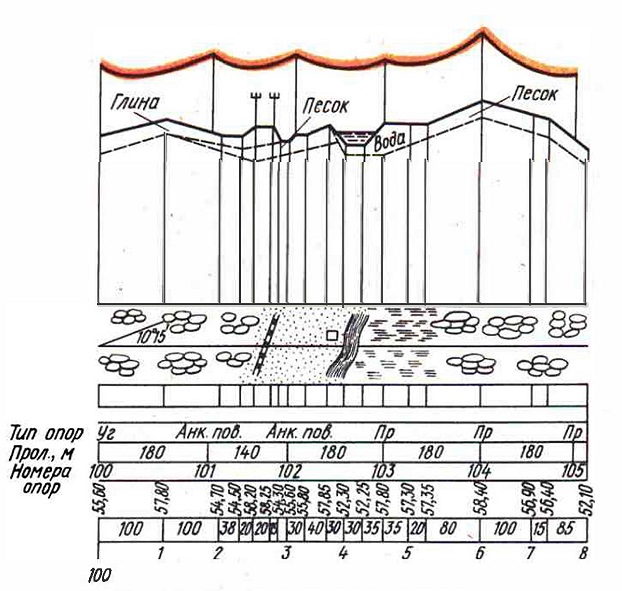

Рис. 104. Профиль линии электропередачи
