Сервер HPE ProLiant DL380 Gen1. Руководство пользователя (2018 год) - часть 5
Корпус 2
Корпус 3

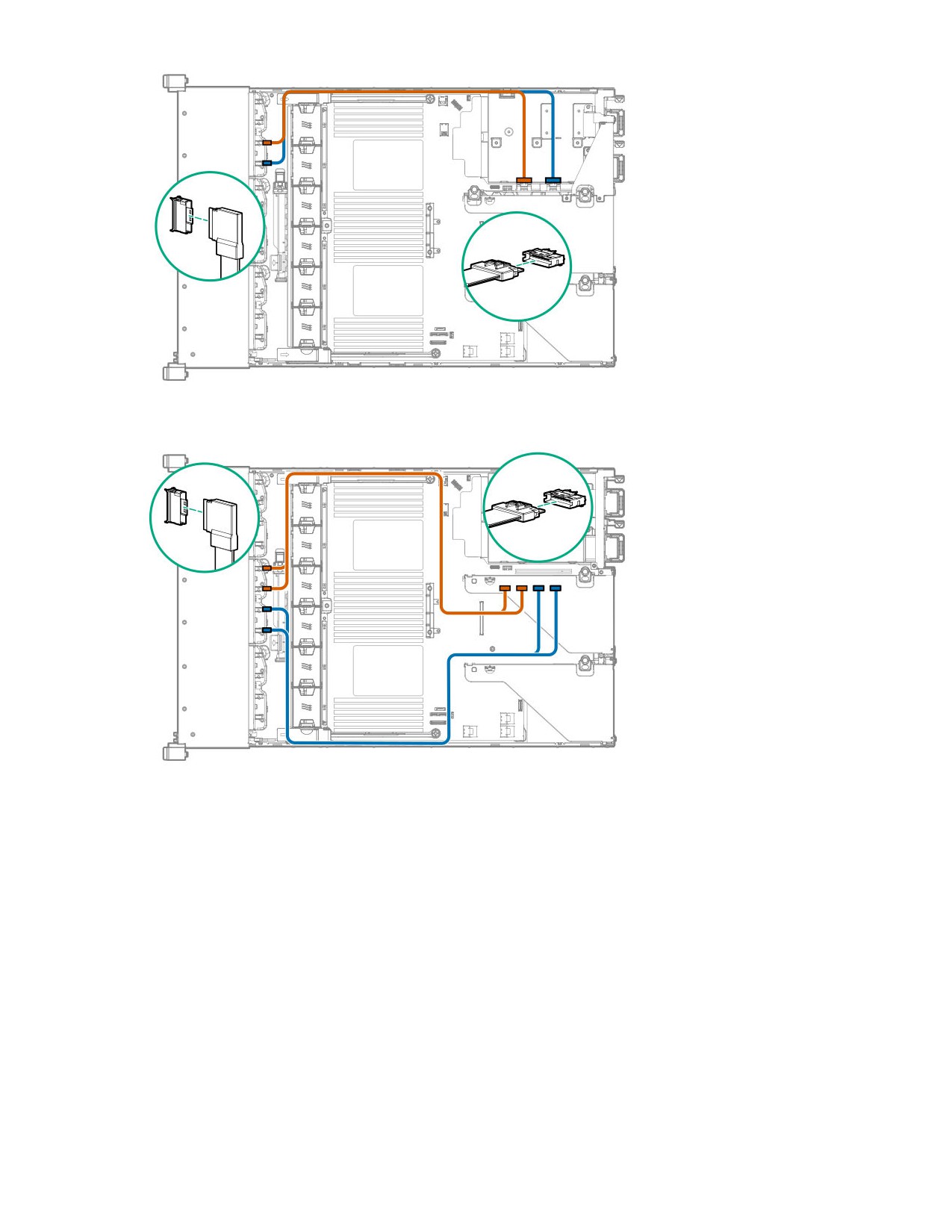

Прокладка кабелей: передний дисковый отсек 2SFF NVMe для SFF
Прокладка кабелей: передний дисковый отсек 2SFF NVMe для LFF

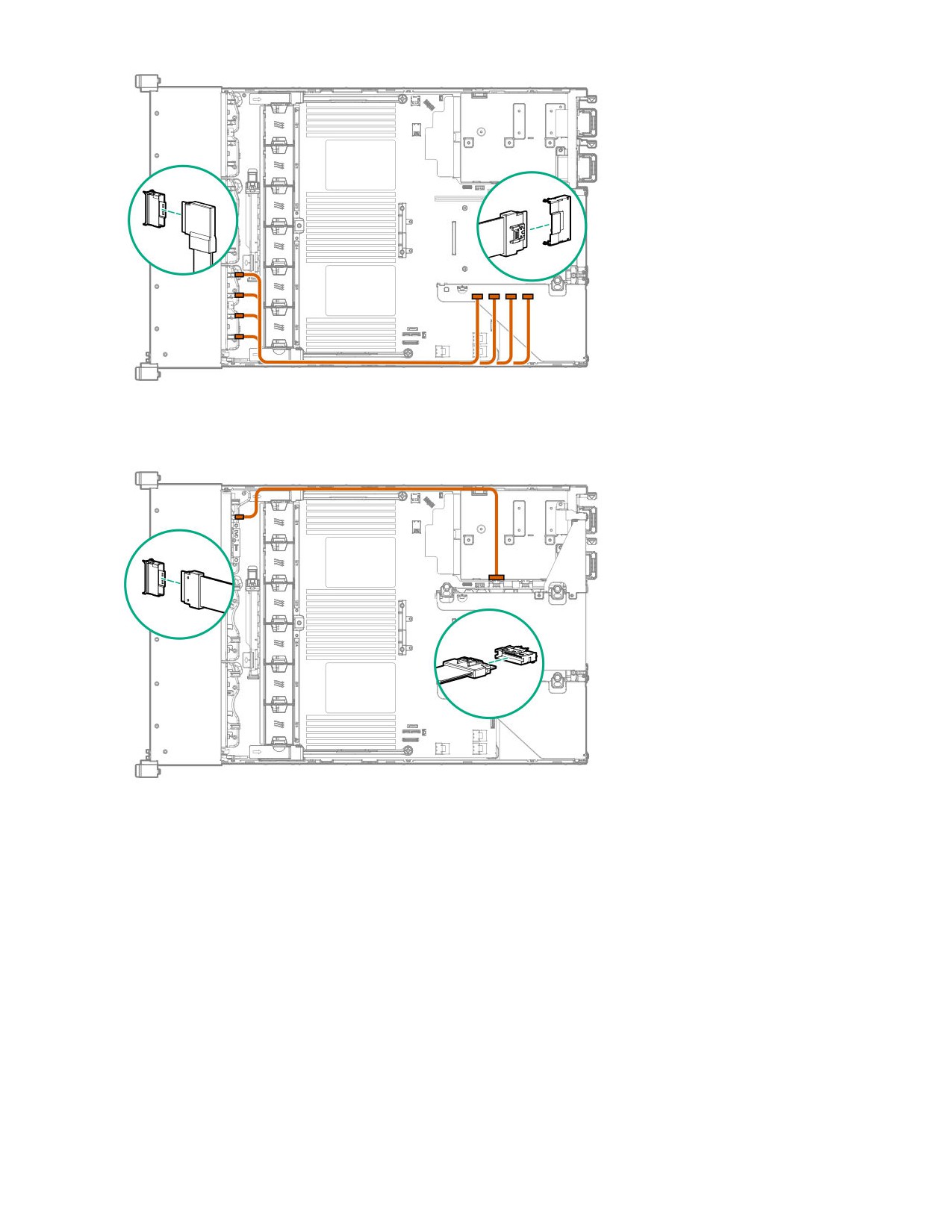

Прокладка кабелей: дисковый отсек 4LFF соединительной платы
Прокладка кабелей: задний дисковый отсек 3LFF
Прокладка кабелей: задние дисковые отсеки 2SFF

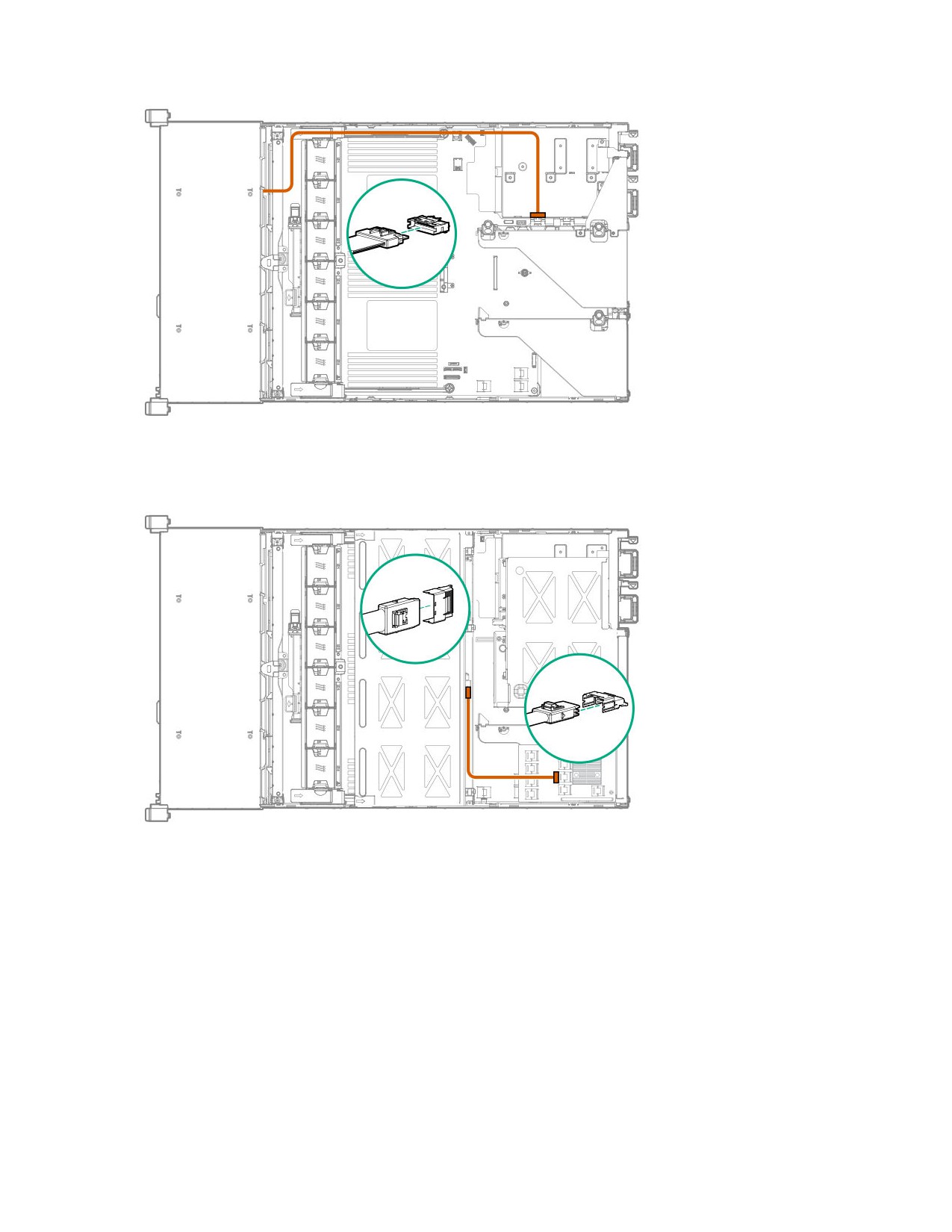

Подключение заднего дискового отсека 2SFF к плате SAS Expander, оба компонента установлены в
основной разъем
Подключение заднего дискового отсека 2SFF в дополнительном разъеме к плате SAS Expander в
основном разъеме

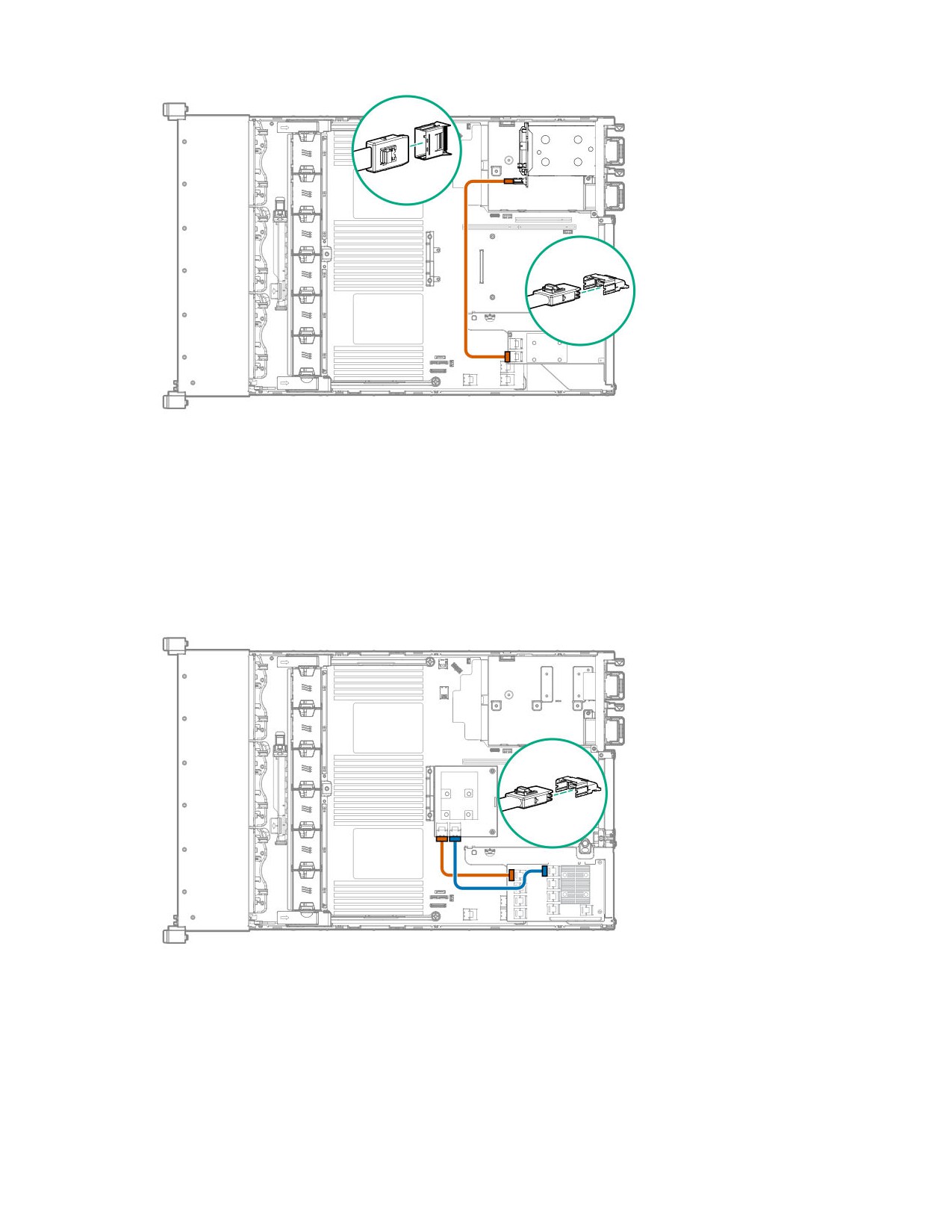

Подключение заднего дискового отсека 2SFF над блоками питания к контроллеру
Прокладка кабелей: между платой HPE SAS Expander 12G и контроллером
Соблюдайте следующие правила:
• Порт 1 всегда подключается к порту 1 контроллера.
• Порт 2 всегда подключается к порту 2 контроллера.

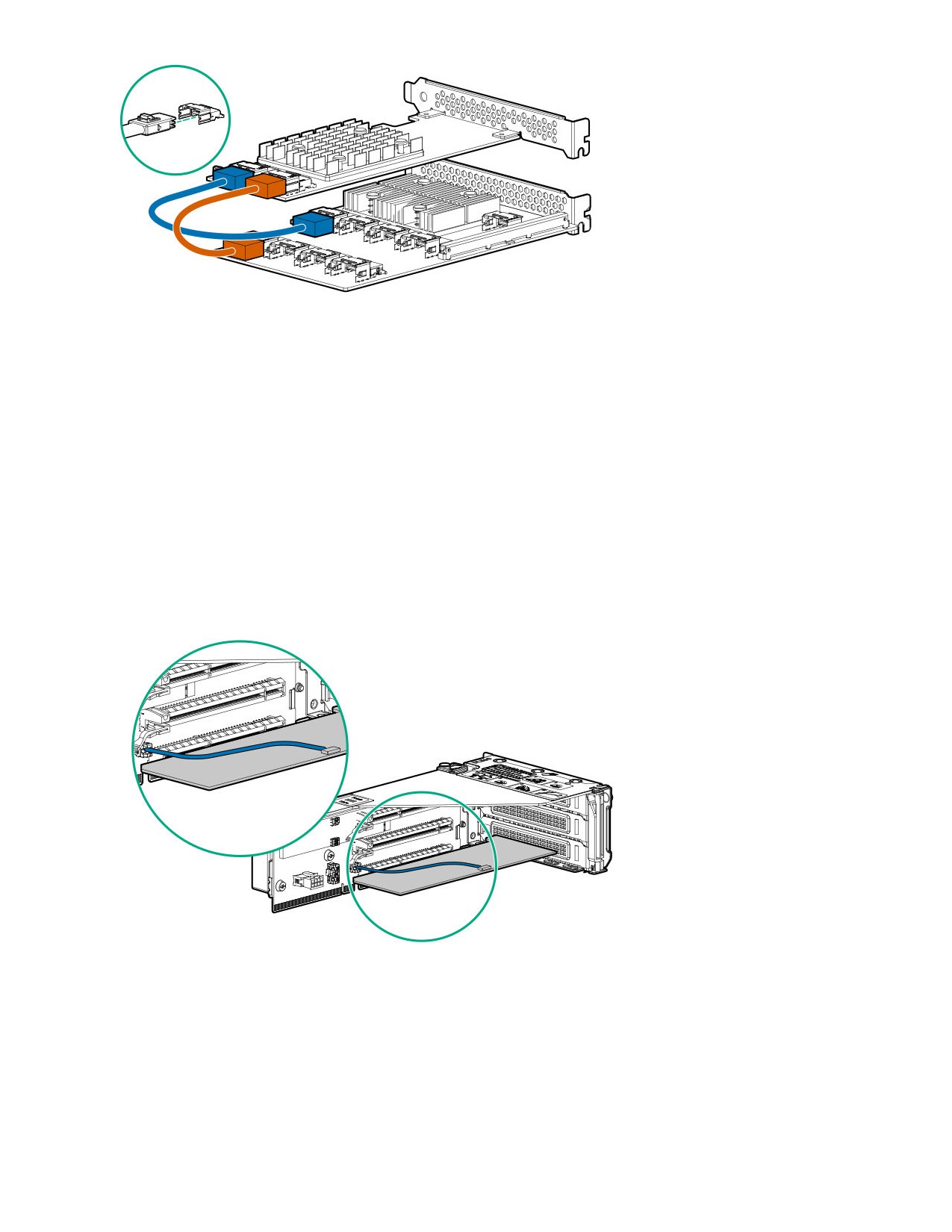

Между платой SAS Expander и контроллером типа a
Между платой SAS Expander и контроллером типа p
Прокладка кабелей: контроллер Smart Array P824i-P
Соблюдайте следующие правила:
• Не храните излишки кабелей за сервером. Это препятствует вентиляции и увеличивает температуру
внутри сервера.
• Запасы кабеля следует хранить у передней панели сервера, рядом с объединительной платой
дисков.

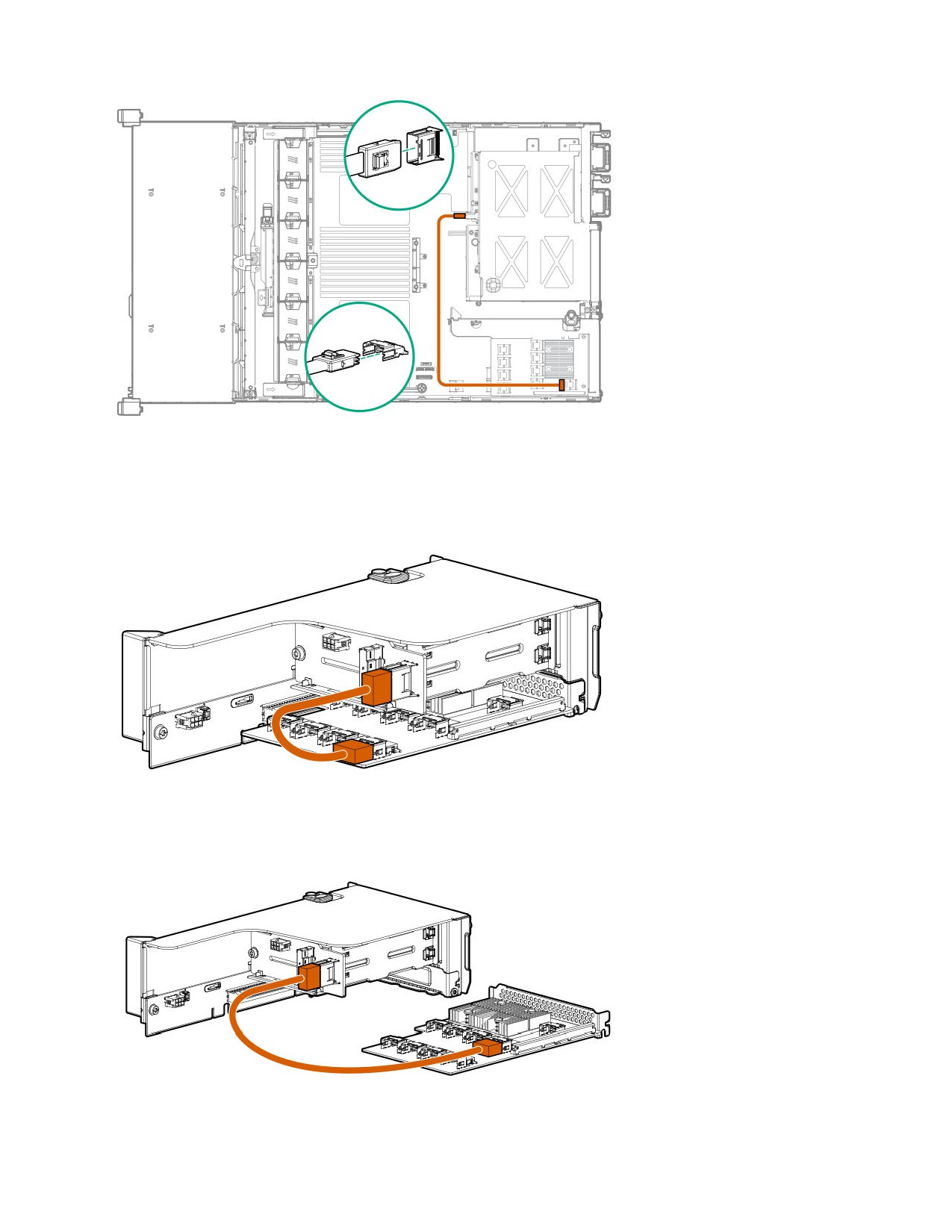

Кабель резервного питания
С этим контроллером требуется использовать аккумулятор Smart Storage. Ваша переходная плата
может отличаться от изображенной. Чтобы найти разъем резервного питания, см. раздел
«Компоненты платы расширения».

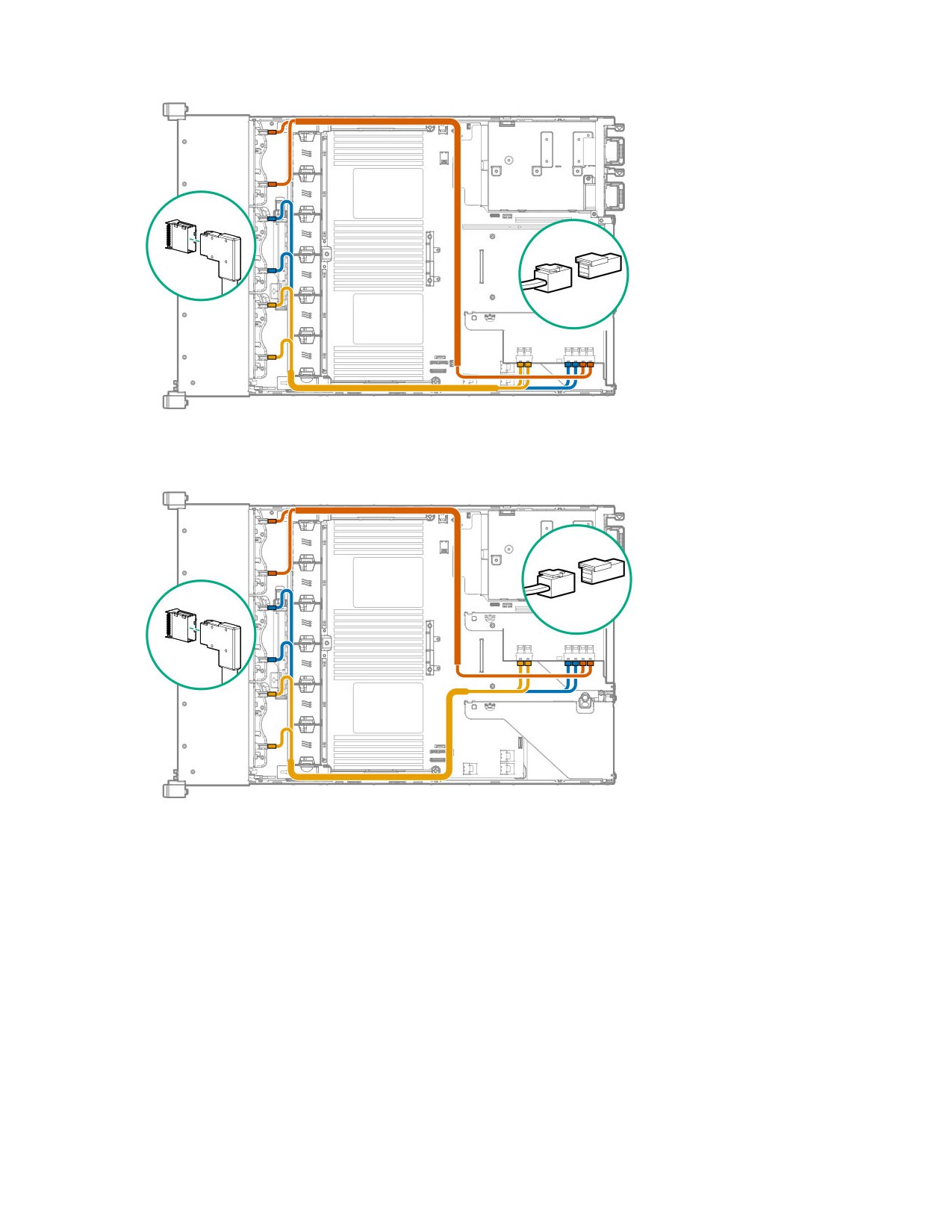

Отсек 24SFF с контроллером Smart Array P824i-P в основном разъеме
Отсек 24SFF с контроллером Smart Array P824i-P в дополнительном разъеме

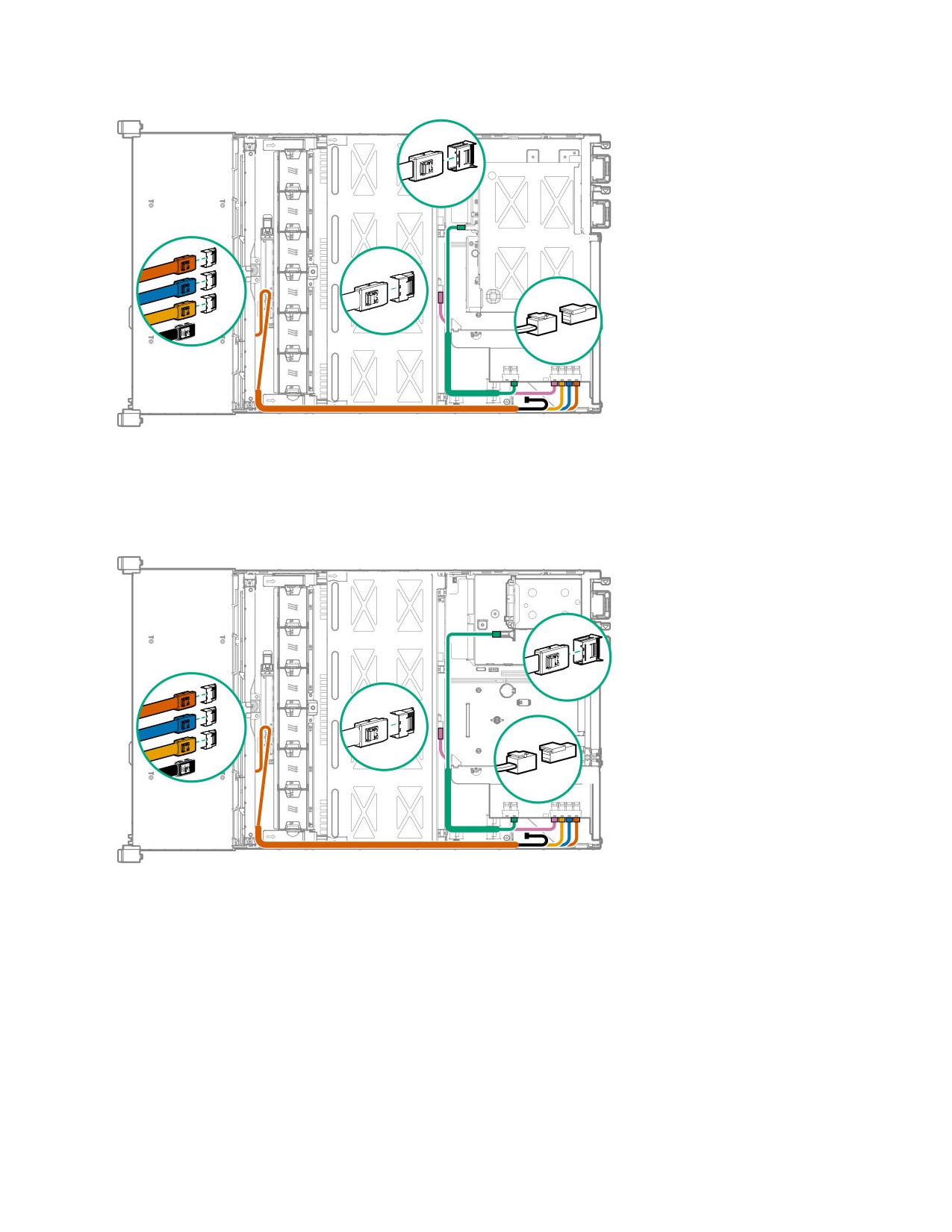

Передний отсек 12LFF + средний отсек 4LFF + задний отсек 3LFF с контроллером Smart Array
P824i-P в основном положении
*Один кабель отключен.
Передний отсек 12LFF + средний отсек 4LFF + задний отсек 2LFF с контроллером Smart Array
P824i-P в основном положении
*Один кабель отключен

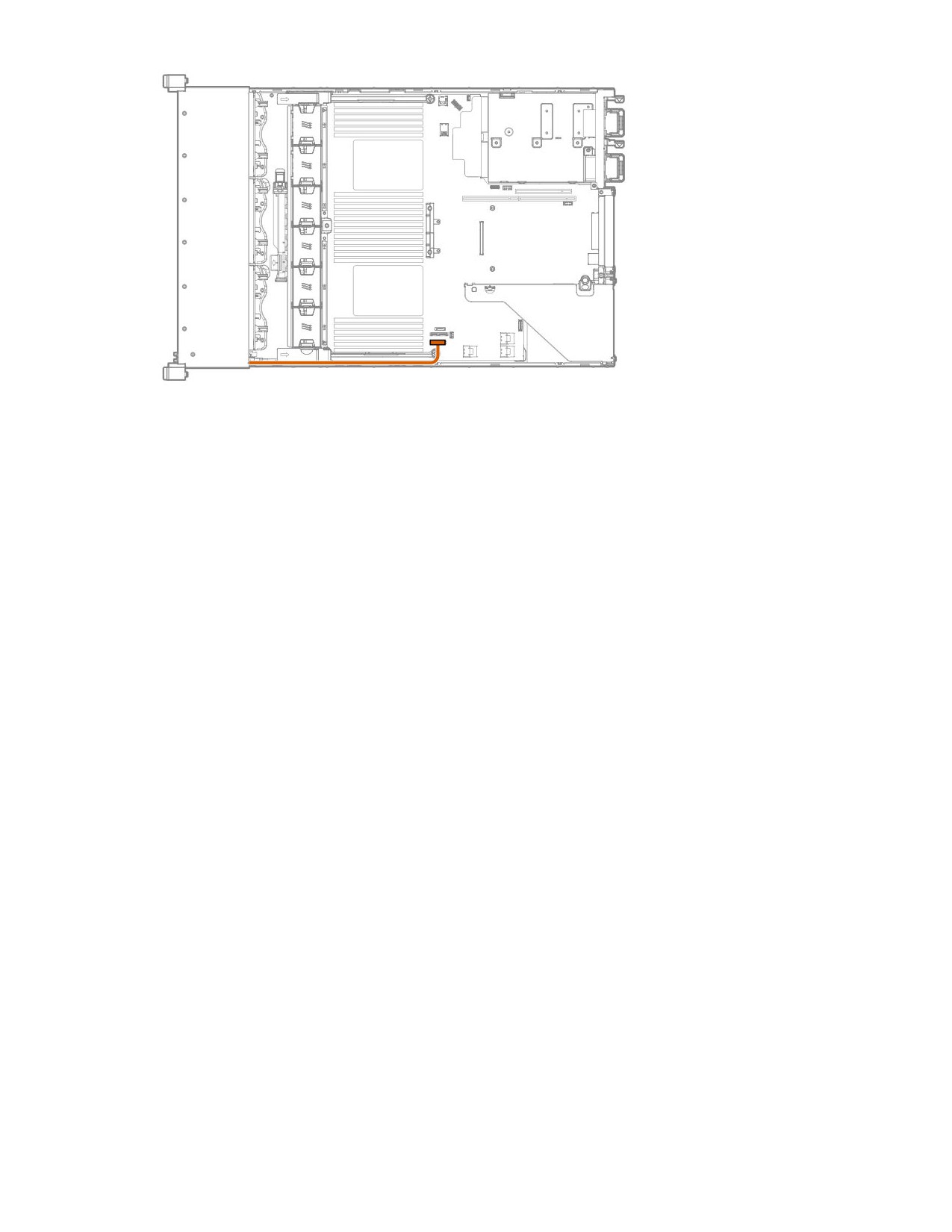

Прокладка кабелей: Systems Insight Display
На схеме показана модель SFF. Для LFF используется такая же схема прокладки.
Кабели
169
Программное обеспечение и инструменты
конфигурации
Режим сервера
Программное обеспечение и инструменты конфигурации, представленные в этом разделе, могут
работать в интерактивном режиме, автономном режиме или в обоих режимах.
Программное обеспечение или инструмент
Режим сервера
конфигурации
Active Health System на странице 171
Интерактивный и автономный режимы
HPE iLO 5 на странице 172
Интерактивный и автономный режимы
HPE Smart Storage Administrator на странице
Интерактивный и автономный режимы
179
API-интерфейс iLO RESTful на странице 173
Интерактивный и автономный режимы
Intelligent Provisioning на странице 174
Интерактивный и автономный режимы
Набор разработки сценариев Scripting Toolkit
Интерактивный режим
для ОС Windows и Linux на странице 176
Пакет обновления для HP ProLiant на странице
Интерактивный и автономный режимы
181
Smart Update Manager на странице 181
Интерактивный и автономный режимы
Системные инструменты UEFI на странице 176
Автономный режим
HPE MR Storage Administrator на странице 179
Автономный режим
StorCLI на странице 180
Автономный режим
Краткие характеристики продукта
Дополнительные сведения о функциях, спецификациях, параметрах, конфигурациях и совместимости
продукта см. в кратких спецификациях продукта на веб-сайте Hewlett Packard Enterprise (http://
Active Health System Viewer
Active Health System Viewer (AHSV) — это интерактивный инструмент, используемый для быстрого
чтения, диагностики и устранения проблем с сервером с помощью данных, переданных в AHS (Active
Health System). AHSV предоставляет рекомендованные компанией Hewlett Packard Enterprise действия
по восстановлению, выработанные на основе опыта и передовых методик. AHSV позволяет:
• Считывать сведения о конфигурации сервера
• Просматривать перечень драйверов/микропрограммного обеспечения
• Просматривать журналы событий
• Реагировать на оповещения об обнаруженных сбоях
• Открывать новые и обновлять существующие заявки на обслуживание
Active Health System
Active Health System контролирует и записывает изменения в конфигурации системы и аппаратного
обеспечения сервера.
The Active Health System обеспечивает следующие преимущества:
• Непрерывный мониторинг состояния более чем 1600 параметров системы
• Регистрация всех изменений конфигурации
• Сводные оповещения о состоянии и обслуживании с точными метками времени
• Безагентный мониторинг, не снижающий производительность приложений
Дополнительные сведения об Active Health System см. в iLO руководстве пользователя на следующем
веб-сайте: http://www.hpe.com/support/ilo-docs.
Сбор данных с помощью Active Health System
Active Health System не собирает информацию о ваших операциях, финансах, клиентах, сотрудниках
или партнерах.
Осуществляется сбор следующих данных:
• Модель и серийный номер сервера
• Модель и скорость процессора
• Емкость и скорость хранилища
• Емкость и скорость памяти
• Версии и параметры микропрограммного обеспечения/BIOS и драйверов
Active Health System не анализирует и не изменяет данные ОС, полученные в результате работы
журнала учета ошибок ПО сторонних производителей (например материалы, созданные или
переданные посредством этой ОС).
Журнал Active Health System
Данные, собираемые программой Active Health System, хранятся в журнале Active Health System.
Данные записываются в журнал безопасным способом, изолированно от операционной системы и
отдельно от данных клиентов.
После заполнения журнала Active Health System новые данные продолжают записываться поверх
старых данных.
Чтобы загрузить журнал Active Health System и отправить его в службу поддержки для решения
проблемы, потребуется менее 5 минут.
При загрузке и отправке данных Active Health System в Hewlett Packard Enterprise вы разрешаете
использовать эти данные для анализа, решения технических проблем и улучшения качества.
Управление собранными данными осуществляется в соответствии с заявлением о защите
конфиденциальности, доступном по адресу http://www.hpe.com/info/privacy.
Вы также можете передать журнал в Active Health System. Дополнительные сведения см. в
документации по Active Health System Viewer на следующем веб-сайте: http://www.hpe.com/support/
ahsv-docs.
HPE iLO 5
iLO 5 — это процессор удаленного управления сервером, встроенный в системные платы серверов
HPE ProLiant и вычислительных модулей Synergy. iLO обеспечивает мониторинг и контроль серверов
из удаленных местоположений. Управление iLO — это эффективное средство, поддерживающее
различные удаленные способы настройки, обновления, мониторинга и ремонта серверов. iLO
(стандартная комплектация) поставляется предварительно настроенным на серверах Hewlett Packard
Enterprise, не требую дополнительных затрат или лицензии.
Функции, повышающие производительность администратора сервера, а также дополнительные
функции безопасности лицензированы. Дополнительную информацию см. в руководстве по
лицензированию iLO на следующем веб-сайте: http://www.hpe.com/support/ilo-docs.
Дополнительную информацию о iLO см. в руководстве пользователя iLO на следующем веб-сайте:
http://www.hpe.com/support/ilo-docs.
iLO Federation
iLO Federation для позволяет управлять несколькими серверами из одной системы через веб-
интерфейс iLO.
При настройке для iLO Federation iLO использует групповое обнаружение и одноранговую связь для
обмена данными между системами в группе iLO Federation.
При загрузке страницы iLO Federation отправляется запрос данных из системы iLO, на которой
запущен веб-интерфейс, одноранговым системам, а от этих систем запрос отправляется другим
одноранговым системам, пока не будут получены все данные для выбранной группы iLO Federation.
iLO поддерживает следующие функции:
• Состояние группы — сведения о состоянии и модели сервера.
• Виртуальная среда группы — подключение среды на основе URL для доступа к серверам в группе
iLO Federation.
• Управление питанием группы — управление состоянием питания серверов в группе iLO Federation.
• Функция Power Capping для группы — установка динамического ограничения питания для серверов
в группе iLO Federation.
• Обновление микропрограммы группы — обновление микропрограммного обеспечения серверов в
группе iLO Federation.
• Установка лицензии группы — введите лицензионный ключ для активации лицензированных
функций iLO на серверах в группе iLO Federation.
• Конфигурация группы — добавление группы iLO Federation для нескольких систем iLO.
Любой пользователь может просматривать информацию на страницах iLO Federation, однако для
использования следующих функций требуется лицензия: Виртуальная среда группы, Управление
питанием группы, Функция Power Capping для группы, Конфигурация группы и Обновление
микропрограммы группы.
Дополнительную информацию о iLO Federation см. в руководстве пользователя iLO на следующем веб-
сайте: http://www.hpe.com/support/ilo-docs.
Сервисный порт iLO
Сервисный порт — это USB-порт с ярлыком iLO на серверах ProLiant Gen10 и вычислительных
модулях Synergy Gen10.
При наличии физического доступа к серверу можно использовать сервисный порт службы в
следующих целях:
• Загрузка журнала Active Health System на поддерживаемый флеш-накопитель USB.
При использовании этой функции подключенный флеш-накопитель USB не доступен для
операционной системы хоста.
• Подключение клиента (например ноутбука) с помощью поддерживаемого USB, подключенного к
адаптеру Ethernet, для доступа к веб-интерфейсу iLO, удаленной консоли, интерфейсу командной
строки, API-интерфейсу iLO RESTful или сценариям.
Hewlett Packard Enterprise рекомендует подключать HPE USB к адаптеру Ethernet (номер по
каталогу Q7Y55A).
При использовании сервисного порта iLO:
• Действия записываются в журнал событий iLO.
• UID сервера мигает, указывая состояние сервисного порта.
Просмотреть состояние сервисного порта можно также с помощью клиента REST и API-интерфейса
iLO RESTful.
• Сервисный порт нельзя использовать для загрузки любого устройства в сервере или самого
сервера.
• Невозможно получить доступ к серверу, подключившись к сервисному порту.
• Доступ к подключенному устройству с сервера невозможен.
Для получения дополнительной информации о сервисном порте iLO см. руководство пользователя iLO
на следующем веб-сайте: http://www.hpe.com/support/ilo-docs.
API-интерфейс iLO RESTful
iLO включает в себя API-интерфейс iLO RESTful, который совместим с Redfish API. API-интерфейс iLO
RESTful — это интерфейс управления, который может использоваться инструментами управления
сервером для выполнения задач настройки, инвентаризации и мониторинга путем отправки основных
операций HTTPS (GET, PUT, POST, DELETE и PATCH) на веб-сервер iLO.
Дополнительную информацию по API-интерфейсу iLO RESTful можно найти на веб-сайте Hewlett
Подробную информацию о задачах автоматизации с помощью API-интерфейса iLO RESTful см. в
библиотеках и образце кода по адресу http://www.hpe.com/info/redfish.
RESTful Interface Tool
RESTful Interface Tool (iLOREST) — это средство создания сценариев, позволяющее автоматизировать
задачи управления сервером HPE. Оно предоставляет набор упрощенных команд, использующих
преимущества API-интерфейса iLO RESTful. Данное средство можно установить на компьютер для
удаленного использования и локально на сервер с операционной системой Windows или Linux. RESTful
Interface Tool предоставляет интерактивный режим, режим сценариев и файловый режим как CONREP,
что помогает ускорить автоматизацию.
Дополнительную информацию см. на следующем веб-сайте: http://www.hpe.com/info/resttool.
Комплект iLO Amplifier
Комплект iLO Amplifier — это усовершенствованное решение для обновления оборудования,
микропрограммного обеспечения и драйверов сервера, обеспечивающее быстрое обнаружение,
создание подробных отчетов об оборудовании, обновление микропрограммного обеспечения и
драйверов с помощью функции iLO advanced. Комплект iLO Amplifier выполняет быстрое обнаружение
и инвентаризацию для тысяч поддерживаемых серверов с целью обновления микропрограмм и
драйверов в масштабных инфраструктурах.
Подробную информацию о комплекте iLO Amplifier см. в Руководстве пользователя комплекта iLO
Amplifier на следующем веб-сайте: http://www.hpe.com/support/ilo-ap-ug-en.
Встроенный журнал управления (IML)
Журнал IML записывает сотни событий и хранит их в удобном для просмотра виде. Журнал IML
отмечает каждое событие с интервалом в одну минуту.
Просматривать записанные в журнал IML события можно несколькими способами, в том числе
следующими:
• Используя HPE SIM
• Используя системные инструменты UEFI
• Используя встроенную оболочку UEFI
• Используя веб-интерфейс iLO
Intelligent Provisioning
Intelligent Provisioning — это средство развертывания одного сервера, встроенное в серверы ProLiant и
вычислительные модули HPE Synergy. Intelligent Provisioning упрощает настройку сервера,
обеспечивая надежное и согласованное развертывание серверов.
Средство Intelligent Provisioning готовит систему к установке оригинальных и лицензированных
носителей поставщика или версий ПО операционной системы под маркой Hewlett Packard Enterprise.
Intelligent Provisioning также подготавливает системы к интеграции оптимизированного ПО для
поддержки серверов из пакета обновления для ProLiant (Service Pack for ProLiant, SPP). SPP — это
комплексное решение системного программного обеспечения и микропрограммы для серверов
ProLiant, а также блейд-серверов, их корпусов и вычислительных модулей HPE Synergy. В эти
компоненты предварительно загружен основной набор микропрограмм и компонентов операционной
системы, которые установлены вместе с Intelligent Provisioning.
ВАЖНОЕ ЗАМЕЧАНИЕ. Серверы HPE ProLiant XL не поддерживают установку операционной
системы посредством Intelligent Provisioning, но поддерживают функции обслуживания.
Подробнее см. в разделе «Выполнение обслуживания» Руководства пользователя Intelligent
Provisioning и в разделе справки на веб-сайте.
После запуска сервера можно обновить микропрограммное обеспечение для установки
дополнительных компонентов. Можно также обновить все компоненты, устаревшие со времени
изготовления сервера.
Для доступа к Intelligent Provisioning выполните следующее.
• Нажмите клавишу F10 на экране POST.
• Из веб-интерфейса iLO используйте функцию Always On (Постоянная доступность). Функция
Always On (Постоянная доступность) предоставляет доступ к Intelligent Provisioning без
перезагрузки сервера.
Использование Intelligent Provisioning
Intelligent Provisioning включает в себя следующие компоненты:
• Критически важные загрузочные драйверы
• Active Health System (AHS)
• Инструмент очистки (Erase Utility)
• Параметры развертывания
ВАЖНОЕ ЗАМЕЧАНИЕ.
• Несмотря на то, что микропрограммное обеспечение и драйверы предварительно загружены в
сервер, после первоначальной настройки необходимо обновить микропрограммное
обеспечение, установив последнюю версию. Кроме того, загрузка и обновление последней
версии Intelligent Provisioning обеспечивает доступность новейших поддерживаемых функций.
• Для серверов ProLiant микропрограммное обеспечение обновляется с помощью служебной
программы Intelligent Provisioning Firmware Update.
• Не следует обновлять микропрограммное обеспечение, если установленная версия требуется
в целях совместимости.
ПРИМЕЧАНИЕ. Intelligent Provisioning не работает с многоинтерфейсными конфигурациями.
Многоинтерфейсный хост подключается к двум или более сетям или имеет два или более IP-адреса.
Intelligent Provisioning предоставляет помощь по установке для следующих операционных сетей.
• Microsoft Windows Server
• Red Hat Enterprise Linux
• SUSE Linux Enterprise Server
• VMware ESXi/vSphere Custom Image
Не все версии ОС поддерживаются. Информация о версиях поддерживаемых операционных систем
содержится в таблице поддержки ОС на веб-сайте Hewlett Packard Enterprise (http://www.hpe.com/info/
ossupport).
Защита системы управления
Серверы HPE ProLiant Gen10 оснащены рядом наиболее усовершенствованных функций безопасности
в отрасли, которые доступны сразу после установки. В основе этих функций лежат защищенные
встроенные приложения и микропрограммное обеспечение управления. Защита системы управления,
предоставляемая встроенными решениями для управления HPE, обеспечивает безопасную поддержку
современных рабочих нагрузок, защищая компоненты от несанкционированного доступа и
несанкционированного использования. Широкий диапазон встроенного ПО и микропрограммного
обеспечения управления, доступный по лицензиям iLO Advanced и iLO Advanced Premium Security
Edition, предоставляет функции безопасности, обеспечивающие защиту от усовершенствованных
кибер-атак, их обнаружение и восстановление после них. Дополнительные сведения см. в Справочном
руководстве по безопасности сервера HPE Gen10 в библиотеке Hewlett Packard Enterprise Information
Library по адресу http://www.hpe.com/support/gen10-security-ref-en.
Сведения о лицензии iLO Advanced Premium Security Edition см. в http://www.hpe.com/servers/
ilopremium.
Набор разработки сценариев Scripting Toolkit для ОС
Windows и Linux
Набор разработки сценариев Scripting Toolkit (STK) для ОС Windows и Linux — средство для помощи в
развертывании сервера, осуществляющее автоматизированную установку при развертывании
большого количества серверов. STK предназначен для поддержки серверов ProLiant. Данный набор
включает в себя модульный набор инструментов и важную документацию, в которой описано, как
применять эти инструменты для организации автоматического процесса развертывания сервера.
STK дает возможность гибкого создания сценариев стандартной настройки серверов. Эти сценарии
используются для автоматизации многих действий, осуществляемых вручную при настройке сервера.
Процесс автоматической конфигурации сервера сокращает время каждого развертывания, что
позволяет масштабировать быстрое развертывание большого количества серверов.
Найти дополнительную информацию или загрузить STK можно на веб-сайте Hewlett Packard
Enterprise.
Системные инструменты UEFI
Системные инструменты UEFI встроены в системное ПЗУ. Их функции позволяют выполнять широкий
спектр действий по конфигурации, в том числе следующие.
• Конфигурация системных устройств и установленного дополнительного оборудования.
• Включение и отключение функций системы.
• Отображение информации о системе.
• Выбор основного контроллера загрузки или загрузочного раздела.
• Настройка параметров памяти.
• Запуск других предзагрузочных сред.
Серверы HPE с UEFI предоставляют следующие преимущества:
• Поддержка загрузочных разделов емкостью более 2,2 Тбайт. Ранее такие конфигурации можно
было использовать только для загрузочных дисков при использовании решений RAID.
• Безопасная загрузка, обеспечивающая взаимодействие микропрограммы системы,
микропрограммы опциональной платы, операционных систем и ПО для повышения безопасности
платформы.
• Графический интерфейс пользователя UEFI
• Встроенная оболочка UEFI, предоставляющая предзагрузочную среду для запуска сценариев и
средств.
• Поддержка загрузки для опциональных плат, поддерживающих только ПЗУ UEFI.
Установка режима загрузки
Этот сервер предоставляет две конфигурации режима загрузки: Режим UEFI и режим совместимости
BIOS. Некоторые параметры загрузки требуют выбирать определенный режим загрузки. По умолчанию
установлен режим загрузки UEFI. Необходимо загрузить систему в режиме UEFI для использования
некоторых функций, включая следующие:
• Безопасная загрузка, оптимизированная загрузка UEFI, загрузка со стандартного USB, загрузка IPv6
PXE, загрузка iSCSI и загрузка с веб-узла
• Политики сканирования Fibre Channel/FCoE
ПРИМЕЧАНИЕ. Используемый режим загрузки должен соответствовать установке операционной
системы. В противном случае изменение режима загрузки может повлиять на способность сервера
выполнить загрузку установленной операционной системы.
Обязательные условия
При загрузке в режиме UEFI не снимайте флажок с параметра UEFI Optimized Boot
(Оптимизированная загрузка UEFI).
Процедура
1. На экране System Utilities (Служебные программы системы) выберите System Configuration >
BIOS/Platform Configuration (RBSU) > Boot Options > Boot Mode (Системная конфигурация BIOS/
Конфигурация платформы > (RBSU) > Параметры загрузки > Режим загрузки).
2. Выберите параметр.
• Режим UEFI (по умолчанию) — настраивает систему для загрузки с ОС, совместимой с UEFI.
• Режим совместимости BIOS — настраивает систему для загрузки традиционной операционной
системы в режиме совместимости BIOS.
3. Сохраните настройку.
4. Перезагрузите сервер.
Безопасная загрузка
Безопасная загрузка — это функция безопасности серверов, реализованная в системе BIOS и не
требующая специального оборудования. При включенной функции безопасной загрузки гарантируется,
что каждый компонент, используемый в процессе запуска, имеет цифровую подпись, и что подпись
прошла проверку по набору доверенных сертификатов, встроенных в UEFI BIOS. Функция безопасной
загрузки проверяет подлинность ПО следующих компонентов в процессе загрузки.
• Драйверы UEFI, загруженные с карт PCIe
• Драйверы UEFI, загруженные с запоминающих устройств
• Приложения предзагрузочной среды UEFI Shell
• Загрузчики ОС UEFI
При включенной функции безопасной загрузки:
• Во время процесса загрузки будут выполняться только компоненты микропрограммного
обеспечения и операционные системы, загрузчики которых имеют соответствующую цифровую
подпись.
• Загружаться могут только операционные системы, которые поддерживают безопасную загрузку и
имеют загрузчик EFI, подписанный одним из авторизованных ключей. Список поддерживаемых
операционных систем доступен по ссылке http://www.hpe.com/servers/ossupport.
Можно настроить сертификаты, встроенные в UEFI BIOS, удаляя или добавляя собственные
сертификаты, либо из консоли управления, непосредственно подключенной к серверу, либо путем
удаленного подключения к серверу с помощью удаленной консоли iLO.
Настроить функцию безопасной загрузки можно:
• С помощью параметров Служебных программ системы, описанных в следующих разделах.
• С помощью API-интерфейса iLO RESTful для удаления и восстановления сертификатов.
Дополнительную информацию можно найти на веб-сайте Hewlett Packard Enterprise (http://
• С помощью команды secboot в Embedded UEFI Shell для отображения баз данных, ключей и
отчетов по безопасности функции безопасной загрузки.
Запуск среды Embedded UEFI Shell
С помощью параметра Embedded UEFI Shell выполните запуск среды Embedded UEFI Shell.
Embedded UEFI Shell — это предзагрузочная среда командной строки для выполнения сценариев и
запуска приложений UEFI, включая начальных загрузчиков UEFI. Embedded UEFI Shell также
предоставляет команды на основе интерфейса командной строки, которые можно использовать для
получения информации о системе, настройки и обновления BIOS системы.
Подготовка
Для Embedded UEFI Shell задано значение Enabled (Вкл.).
Процедура
1. На экране System Utilities (Системные служебные программы) выберите Embedded Applications >
Embedded UEFI Shell (Встроенные приложения > Embedded UEFI Shell).
Откроется экран Embedded UEFI Shell.
2. Нажмите любую клавишу для подтверждения своего физического присутствия.
Данный шаг обеспечивает доступность определенных функций, таких как Безопасная загрузка или
управление сертификатами безопасной загрузки с помощью средств UEFI сторонних
производителей.
3. Если задан пароль администратора, введите его при отображении соответствующего запроса и
нажмите клавишу Enter.
Отобразится запрос Shell>.
4. Введите необходимые команды для выполнения задачи.
5. Введите команду exit для выхода из Embedded UEFI Shell.
HPE Smart Storage Administrator
HPE SSA — это основное средство конфигурации массивов на контроллерах HPE Smart Array SR.
Существуют три вида интерфейса: графический интерфейс пользователя HPE SSA, интерфейс
командной строки HPE SSA и сценарии HPE SSA. Каждый интерфейс поддерживает задачи настройки.
Некоторые дополнительные задачи доступны только в конкретном интерфейсе.
Функции диагностики HPE SSA также доступны в интерфейсе командной строки автономной
служебной программы диагностики HPE Smart Storage Administrator.
Во время первоначального выделения ресурсов сервера или вычислительного модуля необходимо
настроить массив, прежде чем можно будет устанавливать операционную систему. Массив можно
настроить с помощью SSA.
Интерфейс HPE SSA доступен как в автономном режиме (через HPE Intelligent Provisioning или как
автономный загрузочный ISO-образ), так и онлайн:
• Доступ к HPE SSA в автономной среде
ВАЖНОЕ ЗАМЕЧАНИЕ. При обновлении существующего сервер в автономной среде получите
последнюю версию HPE SSA через пакет обновления для ProLiant перед выполнением
процедур настройки.
С помощью одного из нескольких методов можно запустить HPE SSA перед запуском операционной
системы хоста. В автономном режиме пользователи могут выполнять настройку или техническое
обслуживание обнаруженных и поддерживаемых устройств, например дополнительных
контроллеров Smart Array и интегрированных контроллеров Smart Array. Некоторые функции HPE
SSA доступны только в автономной среде, например настройка контроллера загрузки и
загрузочного тома.
• Доступ к HPE SSA в онлайн-среде
Для использования этого способа администратор должен загрузить и установить исполняемые
файлы HPE SSA. После запуска операционной системы хоста можно запустить HPE SSA в онлайн-
режиме.
Дополнительные сведения см. в Руководстве по настройке HPE Smart Array SR Gen10 на веб-сайте
Hewlett Packard Enterprise.
HPE MR Storage Administrator
HPE MR Storage Administrator — это веб-приложение для мониторинга, технического обслуживания,
устранения неполадок и настройки контроллера HPE Smart Array MR. MR Storage Administrator
позволяет просматривать, создавать и менять конфигурации системы хранения данных.
• Мониторинг и настройка: MR Storage Administrator позволяет выполнять мониторинг контроллеров
и настраивать диски на контроллере. Он отображает состояние плат контроллера, логических
дисков и дисков на контроллере. Значки состояния устройства указывают на сбои дисков и другие
события, требующие немедленного вмешательства. Уведомления по электронной почте о
состоянии сервера отправляются исходя из настроек оповещений. Системные ошибки и события
записываются и отображаются в файле журнала событий. Также можно импортировать или удалять
внешние конфигурации.
• Техническое обслуживание: С помощью MR Storage Administrator можно выполнять задачи
обслуживания системы, например обновление микропрограммы контроллера.
• Поиск и устранение неисправностей: MR Storage Administrator отображает информацию,
касающуюся сбоев дисков, устройств и других проблем. Он также предоставляет рекомендации и
отображает контекстные ссылки, помогая найти неисправные диски/устройства и устранить
проблему. Можно также загружать отчеты об устройствах и их конфигурациях, свойства и
параметры и отправлять их в службу поддержки Hewlett Packard Enterprise для устранения
неполадок.
Установочные файлы MR Storage Administrator входят в состав пакета обновления для ProLiant или в
SPP, которые можно загрузить по ссылке http://www.hpe.com/servers/spp/download. Используйте
последнюю версию SPP для сервера.
Дополнительная информация о MR Storage Administrator содержится в Руководстве пользователя MR
Storage Administrator на веб-сайте Hewlett Packard Enterprise http://www.hpe.com/info/P824i-pdocs.
StorCLI
Средство Storage Command Line Interface (StorCLI) — это ПО управления на основе интерфейса
командной строки, предназначенное для контроллера HPE Smart Array MR. StorCLI — это интерфейс
командной строки, обеспечивающий простоту использования, единообразие и упрощающий создание
сценариев.
Получите StorCLI в составе пакета обновления для HP ProLiant или в SPP, который можно загрузить по
ссылке http://www.hpe.com/servers/spp/download. Используйте последнюю версию SPP для сервера.
Дополнительная информация о StorCLI содержится в Руководстве пользователя StorCLI на веб-сайте
Hewlett Packard Enterprise http://www.hpe.com/info/P824i-pdocs.
Поддержка USB
Hewlett Packard Enterprise сервер Gen10 поддерживают все скорости работы USB, в зависимости от
устройства, подключенного к сервер.
Функции внешнего интерфейса USB
Компания Hewlett Packard Enterprise поддерживает внешний USB для локального подключения
устройств USB в целях администрирования, конфигурирования и диагностики сервер.
В целях безопасности функциональность внешнего интерфейса USB можно отключить в настройках
USB в системных инструментах UEFI.
Поддержка дублирующего ПЗУ (ROM)
Поддержка дублирующего ПЗУ на позволяет безопасно обновлять и настраивать ПЗУ сервер. На
сервер установлено одно ПЗУ, которое используется в качестве двух отдельных образов ПЗУ. В
стандартной реализации одна сторона ПЗУ содержит текущую версию программы ПЗУ, а другая
сторона ПЗУ содержит резервную копию.
ПРИМЕЧАНИЕ. сервер поставляется с одинаковыми образами ПЗУ на обеих сторонах.
Информация о безопасности
При записи системного ПЗУ механизм записи во флеш-память перезаписывает резервное ПЗУ и
сохраняет текущее ПЗУ в качестве резервного, позволяя легко переключаться на альтернативную
версию ПЗУ в случае повреждения нового ПЗУ по каким-либо причинам. Эта функция защищает
существующую версию ПЗУ даже в случае сбоя питания при записи ПЗУ.
Поддержание системы в актуальном состоянии
Обновление микропрограммного обеспечения или системного ПЗУ
Для обновления микропрограммы или системного ПЗУ воспользуйтесь одним из следующих методов:
• Параметр Firmware Update (Обновление микропрограммы) в меню системных инструментов
• Команда fwupdate в среде Embedded UEFI Shell
• Пакет обновления для ProLiant (SPP)
• Компоненты HPE Online Flash
• Moonshot Component Pack
Пакет обновления для HP ProLiant
SPP — это системное программное обеспечение и микропрограмма, предоставляемые для загрузки в
виде единого файла ISO. Данное решение использует SUM в качестве средства развертывания. Оно
протестировано на совместимость с серверами и инфраструктурой HPE ProLiant, HPE BladeSystem,
HPE Synergy и HPE Apollo.
SPP, наряду с SUM и iSUT, предоставляет средства обслуживания систем Smart Update,
обеспечивающие систематическое обновление инфраструктуры и серверов HPE ProLiant, HPE
BladeSystem, HPE Synergy и HPE Apollo.
SPP можно использовать в режиме онлайн на сервере с ОС Windows, Linux или VMware vSphere ESXi,
либо в автономном режиме, когда сервер загружается в операционную систему, включенную в файл
ISO.
Предпочтительный способ загрузки SPP — с помощью пользовательской загрузки SPP, которую можно
загрузить по ссылке www.hpe.com/servers/custom.
SPP можно также загрузить со страницы загрузки SPP по ссылке https://www.hpe.com/servers/spp/
download.
Smart Update Manager
SUM — это инновационное средство обслуживания и обновления микропрограммного обеспечения,
драйверов и программного обеспечения серверов HPE ProLiant, HPE BladeSystem, HPE Synergy и HPE
Apollo, а также инфраструктуры и связанных опций.
SUM определяет связанные узлы, которые можно обновить одновременно, чтобы избежать проблем с
взаимозависимостью.
Ключевые характеристики SUM:
• Механизм обнаружения, который находит установленное версии аппаратного обеспечения,
микропрограммного обеспечения и программного обеспечения на узлах.
• SUM выполняет развертывание обновлений в правильном порядке и обеспечивает соблюдение
всех зависимостей перед развертыванием обновления.
• Проверка взаимозависимости.
• Автоматический и пошаговый процесс Localhost Guided Update.
• Режим на основе веб-браузера.
• Возможность создавать пользовательские базовые варианты и ISO.
• Поддержка репозитория iLO (только для узлов iLO 5 Gen10).
• Одновременное развертывание микропрограммы и программного обеспечения на нескольких
удаленных узлах.
• Локальное автономное развертывание микропрограмм с перечнем услуг SPP.
• Расширенные возможности ведения журнала во всех режимах.
ПРИМЕЧАНИЕ. SUM не поддерживает сторонние контроллеры, включая запись жестких дисков после
контроллеров.
Smart Update Tools
Smart Update Tools — служебная программа, используемая с iLO 4, Комплект iLO Amplifier, HPE
OneView, Пакет обновления для HP ProLiant (SPP) и Smart Update Manager (SUM) для размещения,
установки и активации обновлений микропрограммного обеспечения и драйверов.
ПРИМЕЧАНИЕ. HPE OneView или Комплект iLO Amplifier управляют iLO, пока iSUT выполняется на
каждом сервере и развертывает обновления. Одно и то же средство может не управлять обоими
приложениями. Создайте процесс, уведомляющий администраторов о доступности обновлений.
• Smart Update Tools: Опрашивает iLO для проверки запросов обновлений от HPE OneView или
Комплект iLO Amplifier через сеть управления и организует размещение, развертывание и
активацию обновлений. Можно настроить периодичность опросов с помощью соответствующей
команды в командной строке, предоставляемой iSUT. Выполняет инвентаризацию на целевых
серверах, размещение развертываний, развертывание обновлений и затем перезагрузку серверов.
• Комплект iLO Amplifier: Отображает доступные обновления для серверов. Обменивается данными
с iSUT (или SUT 1.x) через iLO для выполнения обновлений.
• HPE OneView: Отображает доступные обновления для серверов. Обменивается данными с iSUT
(или SUT 1.x) для инициирования обновлений, создает отчет о состоянии в разделе Firmware
(Микропрограммное обеспечение) на странице Server Profile (Профиль сервера) HPE OneView.
HPE OneView предоставляет автоматизированные отчеты о совместимости на информационной
панели.
• SPP: Комплексная система решений по обновлению программного и микропрограммного
обеспечения, которая предоставляется в виде единого ISO-образа.
• SUM: Средство для обслуживания микропрограммного обеспечения и драйверов для серверов HPE
ProLiant и связанных опций.
ПРИМЕЧАНИЕ. Не осуществляйте управление одинаковыми узлами с помощью Комплект iLO Amplifier
и HPE OneView одновременно.
Обновление микропрограммного обеспечения из системных инструментов
Используйте параметр Firmware Updates (Обновления микропрограммного обеспечения) для
обновления компонентов микропрограммы в системе, включая BIOS, сетевые адаптеры и карты
памяти.
Процедура
1. Войдите в бинарный компонент System ROM Flash Binary для вашего сервера через центр
поддержки Hewlett Packard Enterprise Support Center.
2. Скопируйте бинарный файл на USB-устройство или на виртуальное устройство iLO.
3. Подключите устройство к серверу.
4. Запустите System Utilities (Системные инструменты) и выберите Embedded Applications >
Firmware Update(Встроенные приложения > Обновление микропрограммного обеспечения).
5. Выберите устройство.
На экране обновлений микропрограммного обеспечения имеется подробная информация о
выбранном устройстве, включая используемую в настоящее время версию микропрограммы.
6. Нажмите Select Firmware File (Выбрать файл микропрограммы).
7. Выберите файл прошивки в списке File Explorer.
Файл с микропрограммой загрузится и на экране Firmware Updates появится подробная
информация о файле, которая будет указана в поле Selected firmware file (Выбранный файл с
микропрограммой).
8. Нажмите Image Description (Описание образа), затем выберите образ микропрограммы.
На устройстве может быть несколько образов микропрограммы.
9. Нажмите Start firmware update (Начать обновление микропрограммы).
Обновление микропрограммного обеспечения из среды UEFI Embedded Shell
Процедура
1. Войдите в бинарный компонент System ROM Flash Binary для вашего сервера через центр
2. Скопируйте бинарный файл на USB-устройство или на виртуальное устройство iLO.
3. Подключите устройство к серверу.
4. Выполните загрузку в среду UEFI Embedded Shell.
5. Чтобы получить назначенный том файловой системы для флеш-накопителя USB, введите map -r.
6. Измените файловую систему, содержащую компонент System ROM Flash Binary для вашего
сервера. Войдите в одну из доступных файловых систем fsx, например fs0: или fs1:, и нажмите
клавишу Enter.
7. С помощью команды cd замените текущий каталог на каталог, содержащий двоичный файл.
8. Обновите системное ПЗУ с помощью команды fwupdate -d BIOS -f filename.
9. Перезагрузите сервер. После обновления микропрограммного обеспечения выполните
перезагрузку, чтобы обновления вступили в силу, а также для обеспечения стабильной работы
оборудования.
Компоненты Online Flash
Данный компонент предоставляет обновленное микропрограммное обеспечение системы, которое
можно устанавливать непосредственно на поддерживаемых операционных системах. Кроме того, при
использовании в сочетании с SUM, этот Smart Component позволяет пользователю обновлять
микропрограмму на удаленных серверах из централизованного местоположения. Эта функция
удаленного развертывания не требует физического присутствия пользователя у сервера для
выполнения обновления микропрограммы.
Драйверы
ВАЖНОЕ ЗАМЕЧАНИЕ. Обязательно выполняйте резервное копирование перед установкой или
обновлением драйверов устройств.
Выполните обновление драйверов с помощью одного из следующих решений Smart Update:
• Загрузите последнюю версию пакета обновления для ProLiant (включает в себя Smart Update
Manager)
• Создайте пользовательскую загрузку SPP
• Загрузите Smart Update Manager для Linux
• Загрузите конкретные драйверы
Чтобы найти драйверы для вашего сервера, перейдите на веб-сайт Hewlett Packard Enterprise
Support Center и найдите название/номер продукта.
Программное обеспечение и микропрограммы
Перед использованием сервер в первый раз необходимо обновить программное обеспечение и
микропрограммы, за исключением случаев, когда установленное ПО или компоненты требуют старых
версий.
Для обновления системного ПО и микропрограмм используйте один из следующих источников.
• Загрузите драйверы, микропрограммное обеспечение или другие компоненты системного
программного обеспечения на странице сервер веб-сайта Hewlett Packard Enterprise Support Center
Поддерживаемые версии операционных систем
Для получения информации о поддерживаемых версиях операционных систем см. таблицу
поддержки операционных систем.
Портфель продуктов HPE Pointnext
HPE Pointnext обеспечивает уверенность, снижение рисков и помощь клиентам в достижении гибкости
и стабильности. Компания Hewlett Packard Enterprise помогает клиентам добиться успеха с помощью
гибридных ИТ путем упрощения и обогащения локальных систем на основе качеств и атрибутов
общедоступного облака.
Служба технической поддержки позволяет выбрать подходящий уровень обслуживания,
продолжительность предоставления услуг и время реагирования в соответствии с потребностями
вашего бизнеса. Дополнительную информацию можно найти на веб-сайте Hewlett Packard Enterprise:
Используйте консультационные услуги и услуги по трансформации в следующих областях:
• Частные и гибридные облачные вычисления
• Большие данные и требования мобильности
• Улучшение инфраструктуры ЦОД
• Более эффективное использование серверов, хранилищ и сетевых технологий
Дополнительные сведения см. на веб-сайте Hewlett Packard Enterprise:
Упреждающие уведомления
За 30-60 дней Hewlett Packard Enterprise отправляет подписавшимся клиентам следующие
уведомления:
• Изменения оборудования микропрограммного обеспечения и ПО
• Бюллетени
• Исправления
• Оповещения системы безопасности
Подписаться на получение упреждающих уведомлений можно на веб-сайте Hewlett Packard
Enterprise.
Поиск и устранение неисправностей
Функции NMI
Аварийный дамп NMI позволяет администраторам создавать файлы аварийного дампа, если система
зависла и не реагирует на традиционные методы отладки.
Анализ журнала аварийного дампа является неотъемлемой частью диагностики проблем с
надежностью, таких как зависание операционных систем, драйверов устройств и приложений. Многие
сбои приводят к зависанию системы, и единственное, что в такой ситуации могут сделать
администраторы, — это выключить и снова включить питание системы. При сбросе системы стирается
информация, необходимая для анализа проблемы. Функция NMI сохраняет эту информацию в дамп
памяти, прежде чем выполнять сброс оборудования.
Чтобы вызвать обработчик NMI с помощью ОС и создать журнал аварийного дампа, администратор
может использовать функцию iLO Virtual NMI.
Материалы для поиска и устранения неисправностей
Материалы по устранению неполадок серверов HPE Gen10 доступны в следующих документах:
• В Руководстве по устранению неполадок серверов HPE ProLiant Gen10 содержатся процедуры по
разрешению распространенных проблем и исчерпывающие описания действий по обнаружению и
изоляции неисправностей, устранению проблем и обслуживанию программного обеспечения.
• В Руководстве по сообщениям об ошибке для серверов HPE ProLiant Gen10 и HPE Synergy
содержится перечень ошибок и информация по прекращению и разрешению неисправности.
• В документе Сообщения интегрированного протокола управления и руководство по устранению
неполадок HPE ProLiant Gen10 и HPE Synergy содержатся сообщения IML и связанная информация
по устранению критических и опасных событий IML.
Для просмотра документов по устранению неполадок посетите библиотеку Hewlett Packard Enterprise
Замена аккумулятора
Если сервер больше не отображает правильную дату и время автоматически, может потребоваться
заменить аккумулятор, обеспечивающий питание системных часов.
ВНИМАНИЕ. Компьютер содержит встроенный литий-диоксид марганцевый, щелочной
аккумуляторный блок или аккумуляторный блок с пентаоксидом ванадия. При неправильном
обращении с аккумуляторными блоками существует опасность возгорания и получения ожогов.
Для снижения риска получения травмы соблюдайте следующие правила.
• Не подзаряжайте аккумулятор.
• Не подвергайте аккумулятор воздействию температур свыше 60 °C (140 °F).
• Аккумулятор нельзя разбирать, разбивать, протыкать, замыкать внешние контакты, бросать в
огонь или воду.
• Для замены используйте только аккумуляторы, предназначенные для данного устройства.
Чтобы извлечь данный компонент, выполните следующие действия.
1. Выключите питание сервера.
2. Извлеките все источники питания:
a. отсоедините все кабели питания от источника питания;
b. отсоедините все кабели питания от сервер.
3. Выполните одно из следующих действий.
• Выдвиньте сервер из стойки.
• Извлеките сервер из стойки.
4. Снимите панель доступа.
5. Извлеките дополнительную корзину расширения PCIe, если она установлена.
6. Определите место установки аккумулятора.
7. Извлеките аккумулятор.
Для получения дополнительных сведений о замене или правильной утилизации аккумуляторов
обратитесь к авторизованному торговому посреднику или поставщику услуг.
Технические характеристики
Условия эксплуатации
Характеристика
Значение
Диапазон температур 1
—
Во время работы
От 10 °C до 35 °C (от 50 °F до 95 °F)
В выключенном состоянии
От -30 °C до 60 °C (от -22 °F до 140 °F)
Относительная влажность (без конденсации)
—
Во время работы
Минимальная влажность — выше точки росы при
-12 °C (10,4 °F) или 8 % относительной влажности
Максимальная — точка росы при 24 °C (75,2 °F)
или 90 % относительной влажности
В выключенном состоянии
От 5 % до 95 %
при максимальной температуре 38,7 °C (101,7 °F),
по влажному термометру
1
Все показатели температуры указаны для уровня моря. Пересчет по высотной отметке — 1 °C на 304,8 м (1,8 °F
на 1 000 футов) до 3 048 м (10 000 футов). Не подвергать воздействию прямых солнечных лучей. Максимальная
скорость изменения температуры — 20 °C в час (36 °F в час). Верхний предел и скорость изменения могут
ограничиваться установленным дополнительным оборудованием.
Для некоторых утвержденных конфигураций оборудования диапазон температур, поддерживаемый
системой, расширен.
• От 5 °C до 10 °C (от 41 °F до 50 °F) и от 35 °C до 40 °C (от 95 °F до 104 °F) на уровне моря, пересчет
по высотной отметке — 1,0 °C на каждые 175 м (1,8 °F на каждые 574 фута) выше 900 м (2 953
футов) до высоты 3 048 м (10 000 футов).
• От 40 °C до 45 °C (от 104 °F до 113 °F) на уровня моря, пересчет по высотной отметке — 1,0 °C на
каждые 125 м (1,8 °F на каждые 410 футов) выше 900 м (2 953 футов) до высоты 3 048 м (10 000
футов).
Утвержденные конфигурации оборудования для данной системы указаны на веб-сайте Hewlett
Packard Enterprise.
Механические характеристики
Характеристика
Значение
Высота
8,73 см (3,44 дюйма)
Глубина, SFF
67,94 см (26,75 дюйма)
Глубина, LFF
73,02 см (28,75 дюйма)
Ширина
44,54 см (17,54 дюйма)
Вес, SFF (минимальный)
14,9 кг (32,75 фунта)
Продолжение таблицы
Характеристика
Значение
Вес, SFF (максимальный)
19,5 кг (43 фунта)
Вес, LFF (минимальный)
17,1 кг (37,75 фунта)
Вес, LFF (максимальный)
24,5 кг (54 фунта)
Конфигурация SFF включает в себя следующие компоненты:
• Диск SFF (1)
• Заглушки дисков (7)
• Заглушки дисковых отсеков для отсеков 1 и 2 (2)
• Модули вентиляторов (4)
• Заглушки вентиляторов (2)
• Стандартный радиатор (1)
• Дефлектор 1P (1)
• Контроллер HPE Flexible Smart Array X8 (1)
• Основной корпус переходной платы (1)
• Заглушка дополнительного корпуса переходной платы (1)
• Блок питания (1)
• Заглушка блока питания (1)
• Кабели для перечисленных выше компонентов
Конфигурация LFF включает в себя следующие компоненты:
• Диски LFF (12)
• Модули вентиляторов (6)
• Радиаторы SE (2)
• Дефлектор 2P (1)
• Контроллер HPE Flexible Smart Array X8 (1)
• Основной корпус переходной платы (1)
• Дополнительный корпус переходной платы (1)
• Блоки питания (2)
• Кабели для перечисленных выше компонентов
Конфигурация 12 LFF не включает опциональную корзину для дисководов LFF на три отсека.
Характеристики блока питания
В зависимости от установленного дополнительного оборудования и местоположения региона, в
котором был приобретен сервер, сервер может быть настроен на работу с одним из следующих блоков
питания.
• Блок питания HPE Flex Slot Platinum Low Halogen с возможностью горячей замены (500 Вт) на
странице 193
• Блок питания HPE Flex Slot Platinum Low Halogen с возможностью горячей замены (800 Вт) на
странице 194
• Блок питания HPE Flex Slot Titanium Low Halogen с возможностью горячей замены (800 Вт) на
странице 195
• Блок питания HPE Flex Slot Universal Low Halogen с возможностью горячей замены (800 Вт) на
странице 196
• Блок питания HPE Flex Slot Low Halogen -48 В постоянного тока с возможностью горячей
замены (800 Вт) на странице 197
• Блок питания HPE Flex Slot 800 Вт для Scalable Persistent Memory на странице 198
• Блок питания HPE Flex Slot Platinum Low Halogen с возможностью горячей замены (1600 Вт)
на странице 199
Подробные технические характеристики блоков питания см. в кратких спецификациях на веб-сайте
Hewlett Packard Enterprise.
Блок питания HPE Flex Slot Platinum Low Halogen с возможностью
горячей замены (500 Вт)
Характеристика
Значение
Требования к питанию на входе
—
Номинальное входное напряжение
100-240 В переменного тока
240 В постоянного тока (только для Китая)
Номинальная частота входного тока
От 50 до 60 Гц
Неприменимо к 240 В постоянного тока
Номинальный входной ток
5,8 A при 100 В переменного тока
2,8 A при 200 В переменного тока
2,4 A при 240 В постоянного тока (только
для Китая)
Максимальная номинальная входная мощность
557 Вт при 100 В переменного тока
539 Вт при 200 В переменного тока
537 Вт при 240 В постоянного тока (только
для Китая)
БТЕ в час
1 902 при 100 В переменного тока
1 840 при 200 В переменного тока
1 832 при 240 В постоянного тока (только
для Китая)
Выход блока питания
—
Продолжение таблицы
Характеристика
Значение
Номинальная устойчивая мощность
500 Вт при 100-127 В переменного тока на входе
500 Вт при 100-240 В переменного тока на входе
500 Вт при 240 В постоянного тока на входе
(только для Китая)
Максимальная пиковая мощность
500 Вт при 100-127 В переменного тока на входе
500 Вт при 100-240 В переменного тока на входе
500 Вт при 240 В постоянного тока на входе
(только для Китая)
Блок питания HPE Flex Slot Platinum Low Halogen с возможностью
горячей замены (800 Вт)
Характеристика
Значение
Требования к питанию на входе
—
Номинальное входное напряжение
100-127 В переменного тока
200-240 В переменного тока
240 В постоянного тока (только для Китая)
Номинальная частота входного тока
От 50 до 60 Гц
Неприменимо к 240 В постоянного тока
Номинальный входной ток
9,1 A при 100 В переменного тока
4,4 A при 200 В переменного тока
3,6 A при 240 В постоянного тока (только
для Китая)
Максимальная номинальная входная мощность
899 Вт при 100 В переменного тока
867 Вт при 200 В переменного тока
864 Вт при 240 В постоянного тока (только
для Китая)
БТЕ в час
3 067 при 100 В переменного тока
2 958 при 200 В переменного тока
2 949 при 240 В переменного тока (только
для Китая)
Выход блока питания
—
Продолжение таблицы
Характеристика
Значение
Номинальная устойчивая мощность
800 Вт при 100-127 В переменного тока на входе
800 Вт при 100-240 В переменного тока на входе
800 Вт при 240 В постоянного тока на входе
(только для Китая)
Максимальная пиковая мощность
800 Вт при 100-127 В переменного тока на входе
800 Вт при 100-240 В переменного тока на входе
800 Вт при 240 В постоянного тока на входе
(только для Китая)
Блок питания HPE Flex Slot Titanium Low Halogen с возможностью горячей
замены (800 Вт)
Характеристика
Значение
Требования к питанию на входе
—
Номинальное входное напряжение
200-240 В переменного тока
240 В постоянного тока (только для Китая)
Номинальная частота входного тока
От 50 до 60 Гц
Неприменимо к 240 В постоянного тока
Номинальный входной ток
4,35 А при 200 В перем. тока, 3,62 А при 240 В
перем. тока
3,62 A при 240 В постоянного тока (только
для Китая)
Максимальная номинальная входная мощность
851 Вт при 200 В переменного тока
848 Вт при 240 В переменного тока
848 Вт при 240 В постоянного тока (только
для Китая)
БТЕ в час
2 905 при 200 В переменного тока
2 893 при 240 В переменного тока
2 893 при 240 В постоянного тока (только
для Китая)
Выход блока питания
—
Продолжение таблицы
Характеристика
Значение
Номинальная устойчивая мощность
800 Вт при 200-240 В переменного тока на входе
800 Вт при 240 В постоянного тока на входе
(только для Китая)
Максимальная пиковая мощность
800 Вт при 200-240 В переменного тока на входе
800 Вт при 240 В постоянного тока на входе
(только для Китая)
Блок питания HPE Flex Slot Universal Low Halogen с возможностью
горячей замены (800 Вт)
Характеристика
Значение
Требования к питанию на входе
—
Номинальное входное напряжение
200-277 В переменного тока
380 В постоянного тока
Номинальная частота входного тока
От 50 до 60 Гц
Номинальный входной ток
4,4 A при 200 В переменного тока
3,1 A при 277 В переменного тока
2,3 A при 380 В постоянного тока
Максимальная номинальная входная мощность
869 Вт при 200 В переменного тока
865 Вт при 230 В переменного тока
861 Вт при 277 В переменного тока
863 Вт при 380 В постоянного тока
БТЕ в час
2 964 при 200 В переменного тока
2 951 при 230 В переменного тока
2 936 при 277 В переменного тока
2 943 при 380 В постоянного тока
Выход блока питания
—
Номинальная устойчивая мощность
800 Вт при 200-277 В переменного тока на входе
Максимальная пиковая мощность
800 Вт при 200-277 В переменного тока на входе
Блок питания HPE Flex Slot Low Halogen -48 В постоянного тока с
возможностью горячей замены (800 Вт)
Характеристика
Значение
Требования к питанию на входе
—
Номинальное входное напряжение
От −40 до −72 В постоянного тока
Номинальное входное напряжение −48 В
постоянного тока
Номинальный входной ток
22,1 A при −40 В постоянного тока на входе
18,2 A при −48 В постоянного тока на входе,
номинальный ток
12 A при −72 В постоянного тока на входе
Номинальная входная мощность (Вт)
874 Вт при −40 В постоянного тока на входе
865 Вт при −48 В постоянного тока на входе,
номинальный ток
854 Вт при −72 В постоянного тока на входе
Номинальная входная мощность (БТЕ в час)
2 983 при −40 В постоянного тока на входе
2 951 при −48 В постоянного тока на входе,
номинальный ток
2 912 при −72 В постоянного тока на входе
Выход блока питания
—
Номинальная устойчивая мощность (Вт)
800 Вт при −40…−72 В постоянного тока
Максимальная пиковая мощность (Вт)
800 Вт при −40…−72 В постоянного тока
Максимальная пиковая мощность
800 Вт при −40…−72 В постоянного тока на входе
ВНИМАНИЕ. Меры по снижению риска поражения электрическим током и воздействия
физических опасных факторов:
• Данное оборудование должно устанавливаться квалифицированным обслуживающим
персоналом.
• Подключите оборудование к надежно заземленному источнику вторичной цепи. У вторичной
цепи нет прямого соединения с первичной; она питается от трансформатора, преобразователя
или аналогичного изолирующего устройства.
• Защита от сверхтока распределительной цепи должна иметь номинал 27 А.
ОСТОРОЖНО. Данное оборудование разработано с возможностью подключения заземленного
проводника цепи питания постоянного тока к клемме заземления на оборудовании.
Если это подключение сделано, необходимо выполнить перечисленные условия.
• Данное оборудование должно быть подключено непосредственно к клемме заземляющего
электрода системы питания постоянного тока или к перемычке панели или шины заземления,
к которой подключена клемма заземлителя системы питания постоянного тока.
• Данное оборудование должно находиться в непосредственной близости (например, в стойке
рядом) от другого оборудования, которое подключено к проводнику заземления той же цепи
питания постоянного тока и клемме заземления, а также от точки заземления системы
постоянного тока. Система постоянного тока должна быть заземлена в другом месте.
• Источник питания постоянного тока должен быть расположен в том же помещении, что
и оборудование.
• Устройства не должны переключаться и отключаться в месте заземленной цепи между
источником постоянного тока и точкой подключения клеммы заземляющего электрода.
Блок питания HPE Flex Slot 800 Вт для Scalable Persistent Memory
Характеристика
Значение
Требования к питанию на входе
Номинальное входное напряжение
100-127 В переменного тока
200-240 В переменного тока
240 В постоянного тока (только для Китая)
Номинальная частота входного тока
От 50 до 60 Гц
Неприменимо к 240 В постоянного тока
Номинальный входной ток
5,8 A при 100 В переменного тока
4,5 A при 200 В переменного тока
3,8 A при 240 В постоянного тока (только
для Китая)
Максимальная номинальная входная мощность
580 Вт при 100 В переменного тока
900 Вт при 200 В переменного тока
912 Вт при 240 В постоянного тока (только
для Китая)
БТЕ в час
1979 при 100 В переменного тока
3071 при 240 В переменного тока
3112 при 240 В постоянного тока (только
для Китая)
Выход блока питания
Продолжение таблицы
Характеристика
Значение
Номинальная устойчивая мощность
500 Вт при 100-127 В переменного тока на входе
800 Вт при 200-240 В переменного тока на входе
800 Вт при 240 В постоянного тока на входе
(только для Китая)
Максимальная пиковая мощность
500 Вт при 90-132 В переменного тока на входе
800 Вт при 180-264 В переменного тока на входе
800 Вт при 240 В постоянного тока на входе
(только для Китая)
Блок питания HPE Flex Slot Platinum Low Halogen с возможностью
горячей замены (1600 Вт)
Характеристика
Значение
Требования к питанию на входе
Номинальное входное напряжение
200-240 В переменного тока
240 В постоянного тока (только для Китая)
Номинальная частота входного тока
От 50 до 60 Гц
Номинальный входной ток
8,7 A при 200 В переменного тока
7,2 A при 240 В переменного тока
Максимальная номинальная входная мощность
1 734 Вт при 200 В переменного тока
1 725 Вт при 240 В переменного тока
БТЕ в час
5 918 при 200 В переменного тока
5 884 при 240 В переменного тока
Выход блока питания
Номинальная устойчивая мощность
1 600 Вт при 200-240 В переменного тока на
входе
1 600 Вт при 240 В постоянного тока на входе
Максимальная пиковая мощность
2 200 Вт за 1 мс (турборежим) при 200-240 В
переменного тока на входе
Поддержка и другие ресурсы
Доступ к услугам технической поддержки Hewlett Packard
Enterprise
• Для получения интерактивной помощи посетите глобальный веб-сайт Hewlett Packard Enterprise:
• Для доступа к документации и услугам технической поддержки перейдите на веб-сайт центра
технической поддержки Hewlett Packard Enterprise:
Информация для сбора
• Регистрационный номер для технической поддержки (если имеется).
• Название продукта, модель или версия и серийный номер
• Имя и версия операционной системы
• Версия микропрограммы
• Сообщения об ошибках
• Отчеты и журналы по продукту
• Подключаемые модули или компоненты
• Продукты или компоненты сторонних организаций
Получение обновлений
• Некоторые программные продукты обеспечивают механизм для доступа к обновлениям
программного обеспечения через интерфейс продукта. Обратитесь к документации по продукту,
чтобы определить рекомендуемый метод обновления программного обеспечения.
• Загрузка обновления по продуктам:
Центр поддержки Hewlett Packard Enterprise
Центр поддержки Hewlett Packard Enterprise: программное обеспечение для загрузки
Хранилище программного обеспечения
• Оформление подписки на информационные интернет-бюллетени и оповещения:
• Для просмотра и обновления разрешений, ссылок на контракты и гарантий из вашего профиля
перейдите в центр поддержки Hewlett Packard Enterprise на страницу Дополнительные сведения о
доступе к материалам поддержки:
ВАЖНОЕ ЗАМЕЧАНИЕ. Для доступа к некоторым обновлениям на веб-сайте центра поддержки
Hewlett Packard Enterprise может потребоваться разрешение. Необходимо иметь HPE Passport с
соответствующими разрешениями.
Самостоятельный ремонт
Программы Hewlett Packard Enterprise по самостоятельному ремонту пользователями (CSR) позволяют
самостоятельно выполнять ремонт продуктов. При выходе из строя компонента, на который
распространяется действие программы CSR, компонент для замены отправляется непосредственно
пользователю, чтобы он мог установить его самостоятельно. Программы CSR действуют не для всех
компонентов. Авторизованный партнер Hewlett Packard Enterprise поможет определить, предусмотрен
ли самостоятельный ремонт компонента в рамках программ CSR.
Для получения дополнительной информации о программах CSR обратитесь к ближайшему поставщику
услуг или перейдите на веб-сайт CSR по адресу:
Дистанционная поддержка
Удаленная поддержка доступна для поддерживаемых устройств как часть гарантии или контрактного
соглашения о поддержке. Она предоставляет интеллектуальную диагностику событий, автоматическую
и безопасную отправку в Hewlett Packard Enterprise уведомлений об аппаратных событиях, с которых
начинается поиск быстрого и точного решения проблем с учетом уровня обслуживания вашей системы.
Hewlett Packard Enterprise настоятельно рекомендует зарегистрировать ваш продукт для удаленной
поддержки.
Если для вашего продукта требуются дополнительные сведения об удаленной поддержке, используйте
функцию поиска информации.
Информация об удаленной поддержке и услугах Proactive Care
HPE Get Connected
Услуги HPE Proactive Care
Услуга HPE Proactive Care: Список поддерживаемых продуктов
Услуга HPE Proactive Care Advanced: Список поддерживаемых продуктов
Информация о заказчиках Proactive Care
Портал Proactive Care
Активация услуг Proactive Care
Информация о гарантии
Чтобы просмотреть сведения о гарантии для вашего продукта, используйте ссылки ниже:
Серверы HPE ProLiant и IA-32 и дополнительные функции
Серверы HPE Enterprise и Cloudline
