БЕТОНОСМЕСИТЕЛЬ Б 130Н-БУМЕР ПАСПОРТ Б 130Н.00.000 ПС

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим Вас за покупку бетоносмесителя!

Перед работой, пожалуйста, обязательно ознакомьтесь с правилами по эксплуатации бетоносмесителя, изложенными в настоящем паспорте.

Наши бетоносмесители сертифицированы на соответствие требованиям безопасности в системе сертификации технического регламента. Органом сертификации на бетоносмесители выдана декларация о соответствии ТС №RU Д-RU.AГ03.B.16377, подтверждающая безопасность изделий по уровню шума, вибрации, а также электрическую и механическую безопасности.

Уверены, что наше изделие послужит Вам хорошим и надёжным помощником в работе.

Желаем Вам удачи !

Изготовитель: ООО ”ТеплоТрейд”

Российская Федерация, 453500 Республика Башкортостан, г. Белорецк, ул. Тюленина, 14.
Перевод паспорта на казахский, узбекский и таджикский языки

на сайте ttreid. ru

1 НАЗНАЧЕНИЕ

Бетоносмеситель предназначен для приготовления подвижных бетонных смесей марок П2-П4 по ГОСТ 7473-94, растворов строительных по ГОСТ 2801398, а также их сухих компонентов.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики бетоносмесителя приведены в таблице 1.

Таблица 1

3 ОПИСАНИЕ И РАБОТА БЕТОНОСМЕСИТЕЛЯ

3.1 Основные составные части бетоносмесителя показаны в схеме «Состав бетоносмесителя». Наименования и обозначения составных частей бетоносмесителя приведены в таблице 2.

3.2 Собрать бетоносмеситель согласно приведенным схемам монтажа (см. схемы 1-10). При этом установку узлов, деталей производить строго в последовательности их перечисления в схемах монтажа. Крепежные детали для сборки бетоносмесителя упакованы в отдельный пакет. Состав пакета указан в таблице 3.

3.3 Порядок работы

3.3.1 Установить бетоносмеситель на горизонтальную поверхность, предварительно обеспечив безопасные условия работы, согласно разделу 4 «Меры безопасности» настоящего паспорта.

3.3.2 Выставить ёмкость бетоносмесителя на выбранный угол (поз. 5, 6 диска фиксатора, рисунок 1).

Примечание: Угол наиболее близкий к горизонтали (поз. 5 диска фиксатора) обеспечит хорошую размешиваемость, но уменьшит объем готового замеса, л.

3.3.3 Запустить бетоносмеситель в работу (включить электродвигатель).

3.3.4 Загрузить компоненты смеси в нужных пропорциях. В момент перемешивания долить воды до нужной консистенции.

Примечания: 1. Внимание! Для предотвращения поломки привода

бетоносмесителя загрузку ёмкости материалом производить только при включенном электродвигателе.

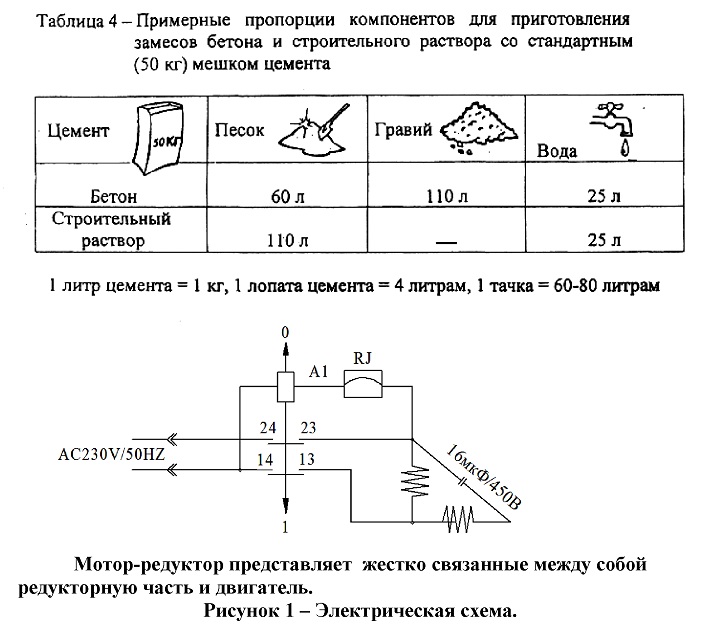

2. В таблице 4 даны примерные пропорции компонентов бетонной и строительной смесей. Пропорции в таблице носят информативный характер и производитель не настаивает на их применении.

3.3.5 После перемешивания в течение 5-7 мин выгрузите смесь в поддон путём опрокидывания ёмкости (поз. 2, 3, 4 диска фиксатора).

3.3.6 Внимание! Для исключения застывания смеси и как следствие поломки изделия, по окончании работы засыпьте в ёмкость включенного изделия небольшое количество гравия (примерно 1 ведро) и залейте водой. Перемешайте в течение 3-5 минут чтобы удалить остатки раствора. Выгрузите гравий. Отключите сетевой шнур и обмойте бетоносмеситель водой.

3.4 В связи с дальнейшим совершенствованием конструкции и внешнего вида бетоносмесителя, может быть не полное соответствие приобретенного изделия описанию и изображению на схемах.

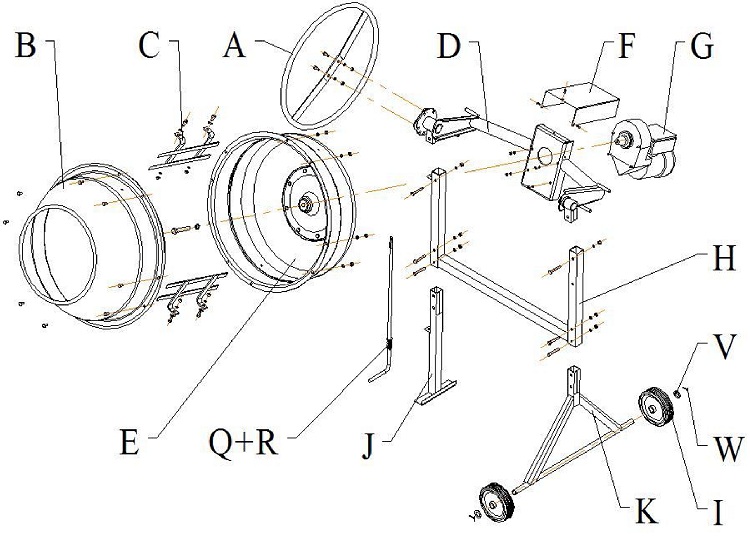

Схема-состав бетоносмесителя

Таблица 2

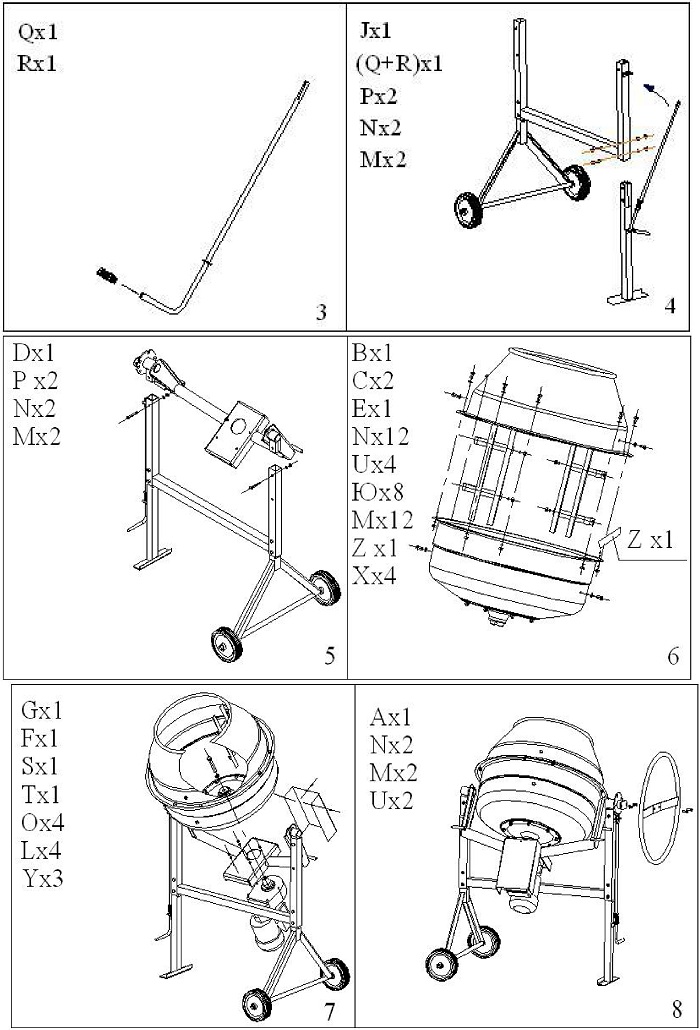

Схемы монтажа бетоносмесителя

Сборку емкости с мотор-редуктором произвести до полной посадки вулки на конус выходного конца вала редуктора. Шпилька М8 лысками должна полностью войти в паз втулки до упора.

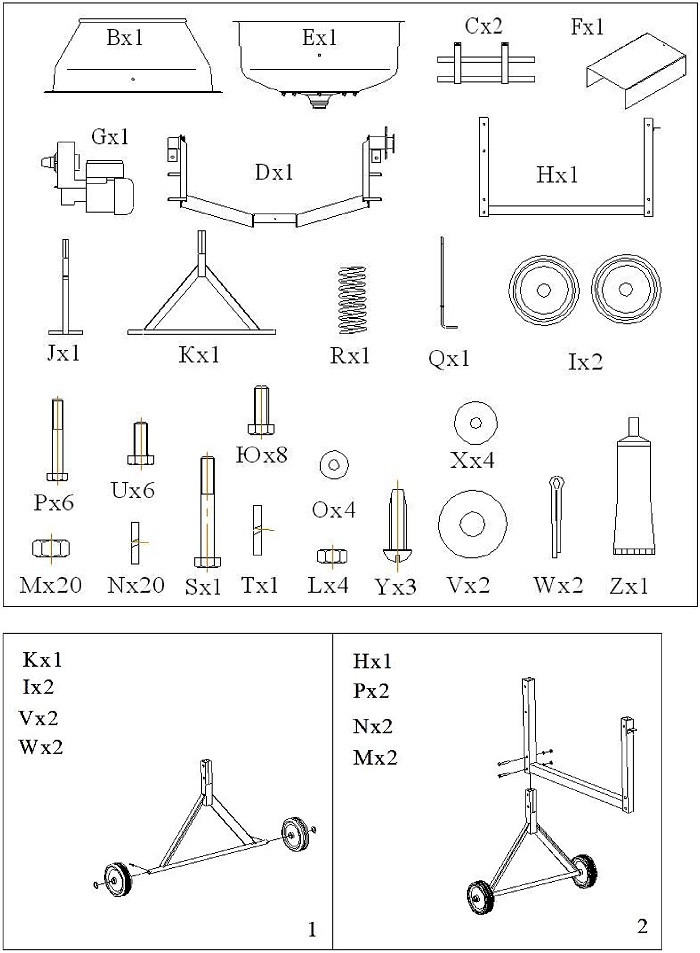

Таблица 3 - Состав пакета

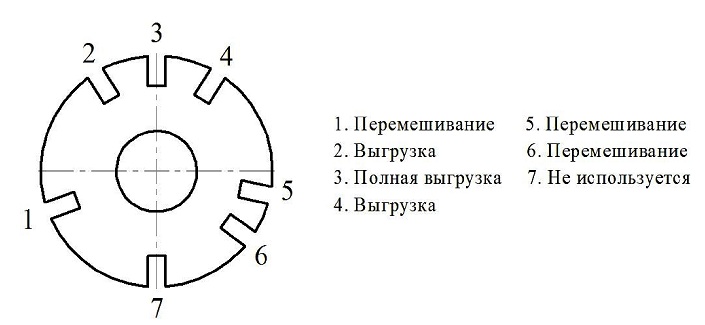

Рисунок 1 - Позиции диска фиксатора

4 МЕРЫ БЕЗОПАСНОСТИ

4.1 Перед запуском бетоносмесителя:

4.1.1 Убедитесь, что все защитные устройства находятся на своих местах и в рабочем состоянии.

4.1.3 Проверьте наличие и надёжность заземления.

4.1.4 Для подсоединения бетоносмесителя к электросети применять удлинитель максимальной длиной не более 50 ми сечением токопроводящей жилы не менее 1 мм2.

4.1.5 Удлинитель должен быть подключен через предохранитель или автоматический выключатель.

4.2 При работе бетоносмесителя:

4.2.2 Запрещается прикасаться (даже рабочим инструментом) к вращающимся частям бетоносмесителя.

4.2.3 Использовать бетоносмеситель для размешивания агрессивных веществ и химикатов не рекомендуется.

4.2.4. Оператору необходимо носить соответствующую обувь и рабочую форму.

4.2.5 Перед любым техническим обслуживанием остановить и обесточить бетоносмеситель.

4.2.6 Замену вышедших из строя деталей производить только оригинальными запчастями.

5                   ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Характерные неисправности бетоносмесителей и методы их устранения представлены в табл.5.

Таблица 5

6 ГАРАНТИЯ

Гарантия производителя на бетоносмеситель составляет 24 месяцев со дня продажи. Все претензии по качеству рассматриваются только после проверки изделия в сервисном центре. Гарантия распространяется только на замену деталей изделия, признанных дефектными.

Г арантийный ремонт не осуществляется в следующих случаях:

- при неправильно заполненном гарантийном талоне или при отсутствии паспорта;

- изделие с удаленным, стертым или измененным заводским номером;

- при наличии признаков самостоятельного ремонта и неправильном техническом обслуживании изделия;

- при наличии изменений конструкции изделия;

- при использовании запасных частей не рекомендованных производителем;

- при загрязнении изделия (как внутреннем так и внешнем, см. п. 3.2.6.), наличии ржавчины и т. п.;

- при наличии внутри изделия посторонних предметов;

- при поломке изделия вследствие перегрузки емкости сверх нормы и выхода из строя обмоток статора электродвигателя;

- при механических повреждениях в результате удара, падений и т.п.

- когда дефекты являются результатом неправильной или небрежной эксплуатации, транспортировки, хранения, или являются следствием несоблюдения режимов работы и электропитания, стихийного бедствия, аварии и т. п.


Г арантия не распространяется на пускатель магнитный, шнур армированный с вилкой).

Условия гарантии не предусматривают профилактику и чистку изделия, а также выезд мастера к месту установки изделия с целью его подключения, настройки, ремонта или консультаций.

Транспортные расходы не входят в объем гарантийного обслуживания.

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Бетоносмеситель Б130Н-БУМЕР заводской №_

соответствует ТУ 4826-011-94832296-2013 и признан годным к эксплуатации.

Изделие подвергнуто консервации и упаковано согласно требованиям нормативно технической документации.

Срок защиты без переконсервации — 1 год.

Упаковщик _
Ответственный за приемку___________

(подпись) (дата)

М.П.


8 СВЕДЕНИЯ О ПРОДАЖЕ

Дата продажи_

Ф.И.О. и подпись продавца _

Фирма продавец _

М.П.

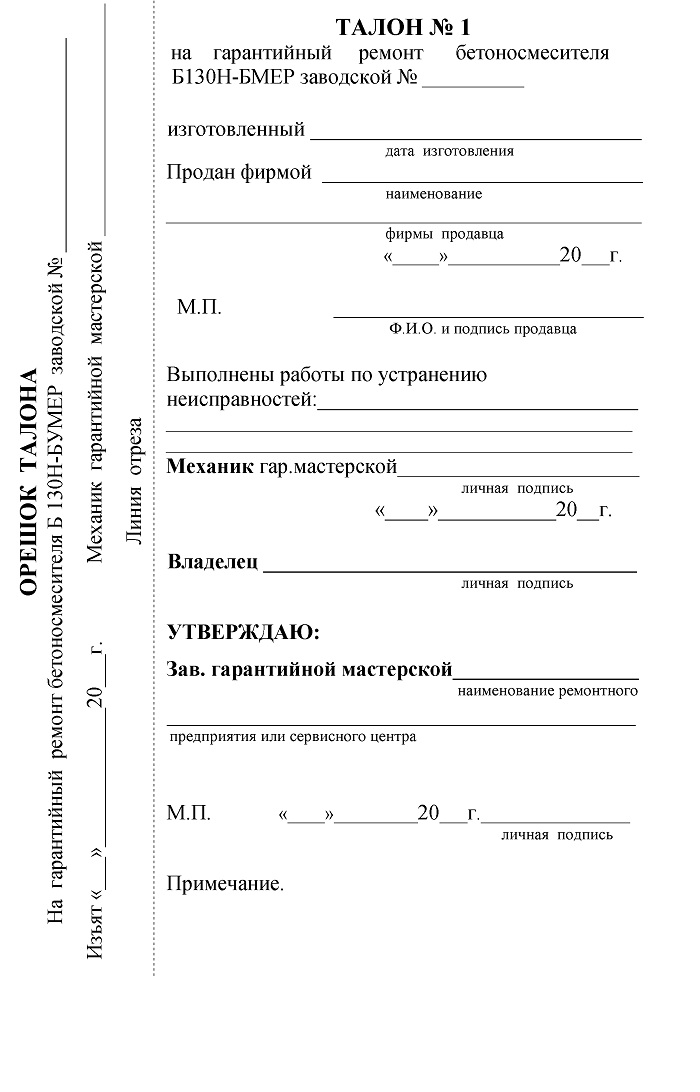

ТАЛОН № 1

на гарантийный ремонт бетоносмесителя Б130Н-БМЕР заводской №_
изготовленный
