БЕТОНОСМЕСИТЕЛЬ Б 0.4Т-БЕГЕМОТ ПАСПОРТ Б 0.4Т.00.000 ПС

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!
Благодарим Вас за покупку бетоносмесителя!

Перед работой, пожалуйста, обязательно ознакомьтесь с правилами по эксплуатации бетоносмесителя, изложенными в настоящем паспорте.

Наши бетоносмесители сертифицированы на соответствие требованиям безопасности в системе сертификации технического регламента. Органом сертификации на бетоносмесители выдана декларация

о соответствии ТС №RU Д-RU.AГ03.B.16377, подтверждающая безопасность изделий по уровню шума, вибрации, а также электрическую и механическую безопасности.

Уверены, что наше изделие послужит Вам хорошим и надёжным помощником в работе.

Желаем Вам удачи !

Изготовитель: ООО «ТеплоТрейд»

Российская Федерация, 453500 Республика Башкортостан, г. Белорецк, ул. Тюленина, 14.
Перевод паспорта на казахский, узбекский и таджикский языки

Перевод паспорта на казахский, узбекский и таджикский языки на сайте ttreid.ru

1 НАЗНАЧЕНИЕ

Бетоносмеситель предназначен для приготовления подвижных бетонных смесей марок П2-П4 по ГОСТ 7473-94, растворов строительных по ГОСТ 28013-98, а также их сухих компонентов.

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики бетоносмесителя приведены в таблице 1. Таблица 1

3 ОПИСАНИЕ И РАБОТА БЕТОНОСМЕСИТЕЛЯ

3.1 Основные составные части бетоносмесителя показаны в схеме «Состав бетоносмесителя». Наименования и обозначения составных частей бетоносмесителя приведены в таблице 3.

3.2 Порядок работы Внимание!!!

Перед первым включением, заменить на мотор-редукторе транспортировочную пробку на пробку рабочую с отверстием.

В дальнейшем, во избежание утечки масла во время работы и хранения бетоносмесителя, не наклонять его в положение, при котором рабочая пробка окажется снизу мотор-редуктора.

3.2.1 Установить бетоносмеситель на горизонтальную поверхность, предварительно обеспечив безопасные условия работы, согласно разделу 4 «Меры безопасности» настоящего паспорта.

3.2.2 Выставить ёмкость бетоносмесителя на выбранный угол.

Примечание: Угол наиболее близкий к горизонтали обеспечит хорошую

размешиваемость, но уменьшит объем готового замеса, л.

3.2.3 Запустить бетоносмеситель в работу (включить электродвигатель).

3.2.4 Загрузить компоненты смеси в нужных пропорциях. В момент перемешивания долить воды до нужной консистенции.

Примечание: Внимание! Для предотвращения поломки привода

бетоносмесителя загрузку ёмкости материалом производить только при включенном электродвигателе.

3.2.5 После перемешивания в течение 5-7 мин выгрузите смесь в поддон путём опрокидывания ёмкости.

3.2.6 Внимание! Для исключения застывания смеси и как следствие поломки изделия, по окончании работы засыпьте в ёмкость включенного изделия небольшое количество гравия (примерно 1 ведро) и залейте водой. Перемешайте в течение 3-5 минут чтобы удалить остатки раствора. Выгрузите гравий. Отключите сетевой шнур и обмойте бетоносмеситель водой.

3.3 В связи с дальнейшим совершенствованием конструкции и внешнего вида бетоносмесителя, может быть не полное соответствие приобретенного изделия описанию и изображению на схемах.

Таблица 2
Значения загрузки бетоносмесителя Б 0.4Т-БЕГЕМОТ при различных углах наклона емкости

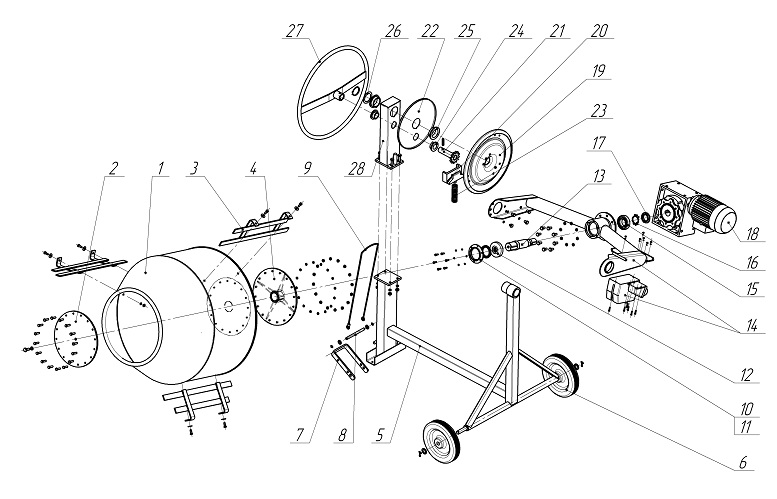

Схема-состав бетоносмесителя

Таблица 3

МР- мотор-редуктор, КМН - контактор электромагнитный. Мотор-редуктор представляет жестко связанные между собой редукторную часть и двигатель.

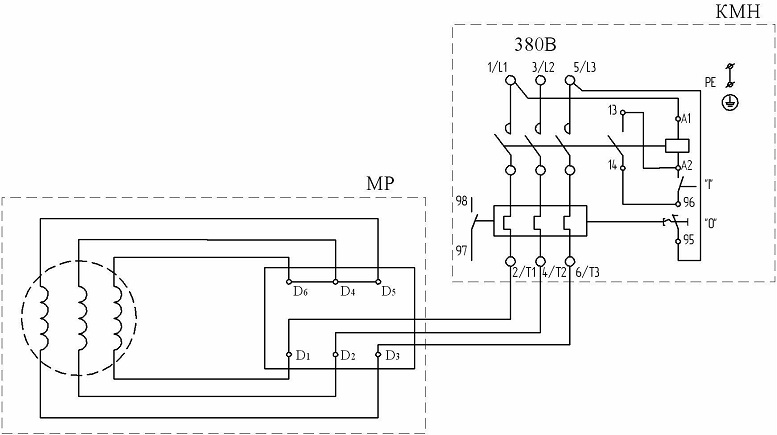

Рисунок 1 - Электрическая схема.

4 МЕРЫ БЕЗОПАСНОСТИ

4.1 Перед запуском бетоносмесителя:

4.1.1 Убедитесь, что все защитные устройства находятся на своих местах и в рабочем состоянии.

1. Проверьте наличие и надёжность заземления.

2. Подсоединение бетоносмесителя к электросети 380В должен производить квалифицированный специалист через удлинитель максимальной длиной не более 50 м и сечением токопроводящей жилы не менее 1,5мм2.

3. Удлинитель должен быть подключен через предохранитель или автоматический выключатель.

1. При работе бетоносмесителя:

   1. Запрещается прикасаться (даже рабочим инструментом) к вращающимся частям бетоносмесителя.

   2. Использовать бетоносмеситель для размешивания агрессивных веществ и химикатов не рекомендуется.

   3. Оператору необходимо носить соответствующую обувь и рабочую форму.

   4. Перед любым техническим обслуживанием остановить и обесточить бетоносмеситель.

   5. Замену вышедших из строя деталей производить только оригиналь- ными запчастями.

5 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Характерные неисправности бетоносмесителей и методы их устранения представлены в табл. 4

Таблица 4

6

6 ГАРАНТИЯ

Гарантия производителя на бетоносмеситель составляет 24 месяца со дня продажи. Все претензии по качеству рассматриваются только после проверки изделия в сервисном центре. Гарантия распространяется только на замену деталей изделия, признанных дефектными..

Гарантийный ремонт не осуществляется в следующих случаях:

• при неправильно заполненном гарантийном талоне или при отсутствии паспорта;

• изделие с удаленным, стертым или измененным заводским номером;

• при наличии признаков самостоятельного ремонта и неправильном техническом обслуживании изделия;

• при наличии изменений конструкции изделия;

• при использовании запасных частей не рекомендованных производителем;

• при загрязнении изделия (как внутреннем так и внешнем, см. п. 3.2.6.), наличии ржавчины и т. п.;

• при наличии внутри изделия посторонних предметов;

• при поломке изделия вследствие перегрузки емкости сверх нормы и выхода из строя обмоток статора электродвигателя;

• при механических повреждениях в результате удара, падений и т.п.;

• когда дефекты являются результатом неправильной или небрежной эксплуатации, транспортировки, хранения, или являются следствием несоблюдения режимов работы и электропитания, стихийного бедствия, аварии и т. п.

Гарантия не распространяется на контактор, розетку и вилку.

Условия гарантии не предусматривают профилактику и чистку изделия, а также выезд мастера к месту установки изделия с целью его подключения, настройки, ремонта или консультаций.

Транспортные расходы не входят в объем гарантийного обслуживания.

7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Бетоносмеситель Б 0.4Т-БЕГЕМОТ заводской №_

соответствует ТУ 4826-011-94832296-2013 и признан годным к эксплуатации.

Изделие подвергнуто консервации и упаковано согласно требованиям нормативно технической документации.

Срок защиты без переконсервации — 1 год.

Упаковщик

_ _

_ _ _

Ответственный за приемку ________________

________________

(подпись) (дата)

М.П.

Дата продажи

8 СВЕДЕНИЯ О ПРОДАЖЕ

Ф.И.О. и подпись продавца

Фирма, продавец
