Активированные отсосы на производстве

 Местные отсосы активируют плоскими или компактными приточными струями, которые захватывают выделяющиеся вредные вещества и вместе с окружающим воздухом направляют их к всасывающему отверстию. При этом требуется отсасывать значительно меньшие объемы воздуха, чем при отсосах обычного типа. Возможные варианты активированных местных отсосов приведены на рис. 3.6.

Схему (рис. 3.6, а) целесообразно использовать, когда наибольшая масса вредных веществ выделяется в процессе обработки деталей с поверхности ванны и в меньшей мере во время их перегрузки. Необходимым условием применения данной схемы является отсутствие выступающих деталей над поверхностью раствора, которые могут отклонить приточную струю.

Недостатком этой схемы является несколько повышенный каплеунос за счет воздействия приточной струи на

поверхность раствора. Методика расчета такой системы изложена в работе [11].

Применение системы, изображенной на рис. 3.6, б целесообразно, когда значительная масса вредных веществ выделяется при выгрузке обрабатываемых изделий из ванны. При этой схеме воздушная струя не воздействует на поверхность раствора. Пары и газы, выделяющиеся с поверхности жидкости и обрабатываемых деталей, локализуются воздушной струей и не попадают в атмосферу цеха. В зоне под воздушной струей могут размещаться изделия на период стекания раствора после их выгрузки из ванны. Порядок расчета такой системы изложен в специальной методике х.

Системы, приведенные на рис. 3.6, в, г, предназначены для удаления конвективного потока воздуха, содержащего вредные компоненты. В этом случае поддувающие струи стабилизируют конвективный поток и направляют его к приемному отверстию зонта даже тогда, когда он расположен несколько в стороне от источника или на значительной высоте над его поверхностью. Схемы хорошо работают даже при повышенной подвижности воздуха в производственном помещении.

Методика расчета таких систем приведена в работе [11]. Параметры кольцевой струи могут быть рассчитаны по специальной методике *.

Важное значение для эффективной работы активированных отсосов имеет форма приточной струи. Скоростное поле на истечении должно быть выравнено, для этого требуется применение выпрямляющих решеток и воздуховодов постоянного статического давления. Примеры практического использования активированных отсосов для ванны приведены в работе [8].

Расчетные зависимости для различных типов активированных отсосов приведены в работе [1].

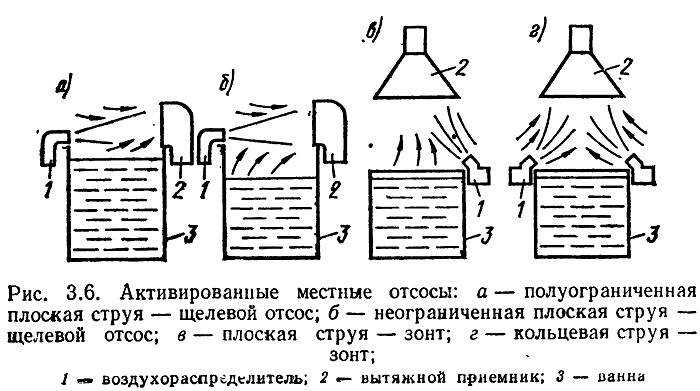

Рис. 3.6. Активированные местные отсосы
