Вытяжные зонты

 Они применяются для улавливания потоков вредных выделений с плотностью, которая меньше плотности окружающего воздуха. Схемы расположения зонтов над источниками тепла приведены на рис. 3.2.

Для эффективной работы зонта количество воздуха, удаляемого через него, должно превышать количество воздуха, переносимое конвективной струей, которая об-разуется над источником тепла на уровне расположения зонта.

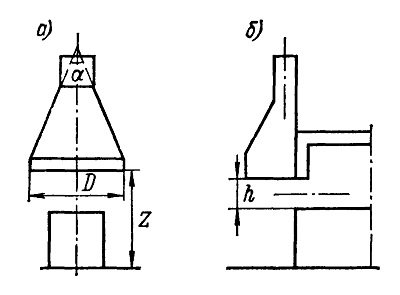

Рис. 3.2. Схемы расположения зонтов над источниками тепла

Отсасывающие панели

 Эти панели применяют для локализации вредных выделений, увлекаемых конвективными струями, когда более полное укрытие источников вредных выделений невозможно по условиям технологического процесса. Панели располагают сбоку от источника вредных выделений вертикально или наклонно. Нижнюю кромку всасывающих отверстий вертикальной пауели помещают обычно на уровне верхней границы источника тепловыделений. Расстояние от панели до источника должно быть не больше ширины источника. Длину панели принимают в 1,2 раза больше, чем длина источника. Схемы применения вертикальных отсасывающих панелей приведены на рис. 3.3.

Удельный расход воздуха, удаляемого от наклонных панелей, принимается равным 3200 м*/ч*м2, если панель расположена у стены, и 5000—7000 м3/ч-м2, если панель удалена от стены.




Бортовые отсосы

 Они применяются для удаления вредных выделений с поверхности растворов, когда по условиям ведения технологического процесса невозможно

устройство полных укрытий. Особенно широкое распространение бортовые отсосы получили в гальванических цехах, в которых в ваннах осуществляются процессы травления и металлопокрытия.

По конструктивному исполнению бортовые отсосы бывают обычными, когда щели расположены в вертикальной плоскости, и опрокинутыми, когда щели расположены в горизонтальной плоскости, параллельной зеркалу ванны. Схемы бортовых отсосов приведены на рис. 3.4 и 3.5.

Простые отсосы следует применять при высоком расположении уровня раствора в ванне, когда расстояние до щели отсоса менее 160 мм; при более низком уровне раствора следует использовать опрокинутые боковые отсосы, для которых требуется меньший расход воздуха.

Бортовой отсос, расположенный с одной стороны ванны, называется односторонним. При расположении отсосов с двух противоположных бортов ванны отсос называют

двухсторонним. Если с одной стороны зеркала ванны подается приточный воздух, а с другой, — помещается бортовой отсос, то такое устройство называется отсосом с поддувом воздуха.

Принцип действия бортового отсоса заключается в том, что при всасывании воздуха в щели отсоса под зеркалом ванны формируется воздушный поток, который настилается на его поверхность и удаляет выделяющиеся вредные вещества.

Количество воздуха, удаляемого бортовым отсосом, зависит от размеров ванны, температуры раствора, от токсичности выделяющихся вредных веществ, от расстояния уровня раствора до борта ванны и подвижности воздуха в производственном помещении.

Расход воздуха следует рассчитывать в соответствии с Руководством , разработанным институтом Проект-промвентиляция.

Однобортовые отсосы целесообразно устанавливать у ванн шириной до 0,6 м. При большей ширине ванн используются двухсторонние отсосы. Отсосы с поддувом воздуха применяются для ванн шириной 2,5 м и более. Расход воздуха для нормализованных ванн приведен в табл. 3.3.

Рис. 3.4. Схемы бортовых отсосов: а — однобортовой отсос с вертикальной щелью; б, в — двубортовой отсос с горизонтальной щелью

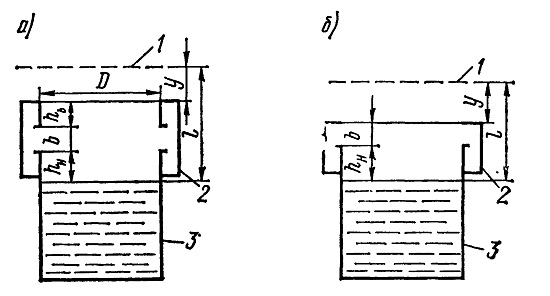

Рис. 3.5. Кольцевой отсос: а — щель опущена в ванну; б — щель у верхней кромки ванны
1 — граница допустимой высоты спектра вредных, выделений; 2 — кольцо отсоса; 3 — ванна
