Двухниточный обувной цепной стежок наружного переплетения

Двухниточный цепной стежок наружного переплетения образуется на швейных машинах, основными рабочими инструментами которых являются игла и петлитель с глазком, в который заправляется нижняя нитка. Игла двигается возвратно-поступательно по вертикали, а петлитель совершает сложное движение, складывающееся из поворотов (начальных) вокруг горизонтальной оси в плоскости, перпендикулярной направлению движения материала, и перемещений вдоль строчки.

Петлитель, отклоняясь и находясь за иглой — участок 1 траектории (рис. III.14, а), захватывает петлю-напуск игольной нитки (рис. III.14, б). Петлитель, продолжая движение влево (рис. III.14, в), надевает захваченную петлю-напуск игольной нитки на себя, игла выходит из материала, материал начинает перемещаться на шаг строчки. Затем, удерживая на себе петлю-напуск, петлитель начинает смещаться вдоль строчки (участок 2

траектории). Игла, двигаясь сверху вниз  и прокалывая материал (рис. II 1.14, г), входит в петлю нитки петлителя, который в это время находится перед иглой и движется слева направо (участок 3 траектории). Пр1 дальнейшем движении петлителя вправо петля игольной нитки сбрасывается, будучи закреплена петлей нитки петлителя, надетой на иглу (рис. III.14, д). При движеши иглы вниз сокращается предыдущая петля игольной штки и предварительно затягивается стежок. Петлитель смещается вдоль строчки (участок 4 траектории) и занимает исходное положение (рис. III.14, е).

Последовательное выполнение всех этапов взаимодействия иглы и петлителя позволяет получить двухниточную цепную строчку (рис. III.14, ж).

Машины двухниточного цепного стежка широко применяют, так как они имеют ряд преимуществ:

исключены затраты времени на перезаправку нижней нитки;

снижена обрывность ниток, так как периметр петли, необходимой для образования стежка, значительно меньше, чем при челночном переплетении; выше прочность и удлинение строчки; возможно использование более тонких ниток и даже пряжи.

Однако машины обладают и недостатками:в два с лишним раза больше, чем при челночной строчке, расход

ниток, и легкая распускаемость при сравнительно небольшой нагрузке.

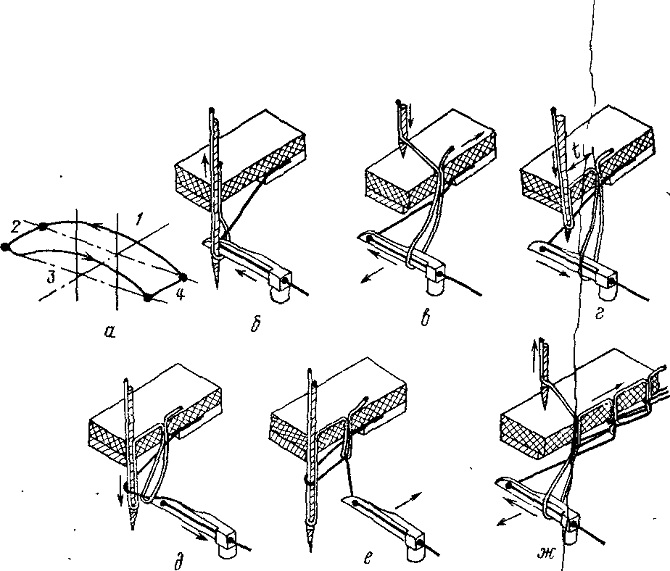

Рис. II 1.14. Процесс образования двухниточного цепного стежка петлителем с глазком
