Двухниточный обувной стежок внутреннего переплетения

Двухниточный стежок внутреннего переплетения образуется на швейных машинах с челноком двумя нитками: верхней, поступающей с катушки, и нижней, поступающей со шпули, которая вложена в челнок. Челнок в швейной

машине может быть качающимся (с возвратно-поворотным движением) или непрерывно вращающимся.

В образовании стежка участвуют игла, челнок, нитепритягиватель и транспортер.

Процесс образования петли на машинах с качающимся центрально-шпульным челноком состоит из трех моментов: игла, прокалывая материал, проводит через него верхнюю нитку (рис. III.9, а, б);

поднимаясь из нижнего положения, она образует петлю (рис. III.9, в);

челнок, двигаясь по часовой стрелке, своим носиком захватывает петлю-напуск игольной нитки, расширяет ее и смещает к основанию носика. Петля при этом свободно проходит между челноком 2 и рожком 1. При дальнейшем повороте челнок обводит петлю вокруг себя и, следовательно, вокруг шпульки, расположенной внутри него (рис. ШЛО, а—е);

при обратном движении челнок сбрасывает петлю игольной нитки, петля вытягивается нитепритягивателем вверх, переплетаясь с челночной ниткой (рис. 111.10, г, д,), и проходит между челноком и рожком.

В быстроходных швейных машинах применяют равномерно вращающиеся челноки. Процесс образования стежка на машинах с вращающимся челноком состоит из следующих характерных моментов:

игла, опустившись в крайнее нижнее положение, подводит верхнюю нитку к челноку (рис. 111.11, а). Ушко иглы находится ниже траектории движения носика 1 челнока на 4,5 мм. Носик челнока расположен под углом около 45° к игле;

игла поднимается из нижнего положения на 2 мм (рис. II 1.11, б). Со стороны короткого желобка образован напуск-петля верхней нитки. Носик челнока подходит к игле и захватывает петлю. В этот момент он должен находиться на 2,5 мм выше ушка иглы и по середине Короткого желобка.

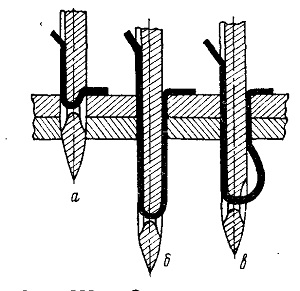

Рис. III.9. Схема образовании петли

При прохождении носика челнока около иглы зазор равен 0,1—0,2 мм;

челнок, захватив петлю верхней нитки, подводит ее к направляющему зубу 2 шпу-ледержателя (рис. 111.11, в).

Зуб 2 направляет одну ветвь петли под основание шпуле-держателя, другая же ветвь петли перемещается по шпу-ледержателю сверху. Шпуле-держатель удерживается от вращения выступом 3, который входит в паз игольной пластинки;

для свободного прохода нитки около выступа 3 (рис. 111.11, г) шпуледержателя имеется отводка 4, которая, нажимая на крылышко 5 шпуледержателя, создает зазор, равный приблизительно 1 мм, между выступом 3 и боковой стенкой паза игольной пластинки;

ушко нитепритягивателя движется вниз, подавая нитку для обвода вокруг шпульки и шпуледержателя.

После выхода иглы из материала транспортер начинает перемещать его для следующего стежка;

отводка 4 (рис. III.11, д), перемещаясь в обратном направлении, отходит от крылышка 5 шпуледержателя, обеспечивая проход верхней нитке. Нитепритя-гиватель выводит верхнюю нитку из челночного устройства;

петля нитки сходит с носика челнока и надевается на носик 6 (рис. II 1.11, е) накладной пластины, что предохраняет ее от вторичного захвата носиком челнока. Нитепритягиватель затягивает стежок, а транспортер перемещает материал. Челнок за это время совершает второй (холостой) оборот.

Строчка, образованная двухниточными стежками внутреннего переплетения, имеет одинаковый вид с обеих сторон скрепляемых деталей, обладает большой прочностью. Такую строчку дает большинство швейных машин, предназначенных для скрепления деталей из кожи, искусственных материалов и ткани.

Эти строчки бывают линейными и зигзагообразными.

Стежки линейной строчки располагаются один за другим по одной линии, стежки зигзагообразной строчки располагаются под углом один к другому.

В современных зигзаг-машинах механизмы иглы, челнока, нитепритягивателя и двигателя материала в большинстве случаев мало отличаются от аналогичных механизмов швейных машин общего назначения. Особенностью зигзаг-машин является наличие механизма отклонения иглы. Параметры строчки: отклонение иглы tи и шаг

строчки tст устанавливают при регулировке машины и при выполнении операции не изменяют (рис. III.12).

Рис. III.10. Процесс образования двухниточного стежка внутреннего переплетения на швейной машине с качающимся челноком

Рис. III.11. Процесс образования двухниточного стежка внутреннего переплетения на машине с вращающимся челноком

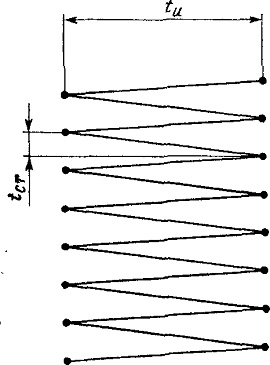

Рис. III.12. Параметры зигзагообразной строчки
