Однониточный обувной цепной стежок наружного переплетения
Однониточный цепной стежок наружного переплетения
образуется в машинах с вращающимся петлителем. Рабочими инструментами,
переплетающими нитки в стежке, являются игла и петлитель. Последний
вращается в вертикальной плоскости, параллельной направлению движения
материала, и совершает один оборот за один цикл работы машины.
Существенную роль в образовании стежка играет и двигатель материала.
При образовании стежка вращающийся петлитель, захватив напуск игольной
нитки (рис. II 1.13, а), при
дальнейшем повороте расширяет ее и надевает на себя
(рис. III.13, б). Перемещение материала и дальнейший поворот петлителя
способствуют тому, что петля занимает положение, обеспечивающее
попадание в нее носика петлителя при следующем обороте (рис. III. 13, в,
г). Проколов вторично материал и достигнув крайнего нижнего положения,
игла поднимается, носик петлителя захватывает новую петлю (рис. II 1.14,
д) и при дальнейшем повороте проводит ее в первую петлю, еще находящуюся
на петлителе (рис. III.13, е). Так как периметр петли игольной нитки,
необходимый для процесса образования стежка, сравнительно невелик, роль
нитеподатчика выполняет сам игловодитель.
При дальнейшем повороте петлителя предыдущая петля сбрасывается (рис.
III.13, ж) и стежок затягивается (рис. III. 13,з) петлителеми
нитеподатчиком, движущимися в этот момент в противоположных
направлениях. Окончательной затяжке стежка помогает и двигатель
материала. Стежок может образовываться только при перемещении материала
в направлении, совпадающем с движением носика петлителя при захвате
петли-напуска.
Строчками, образованными однониточными цепными стежками, в основном
временно соединяют детали, когда не требуется большого прижатия
материалов друг к другу. Основным недостатком строчки является легкая
распуска-емость, так как разрушение одного стежка влечет за собой
распускание всей строчки.

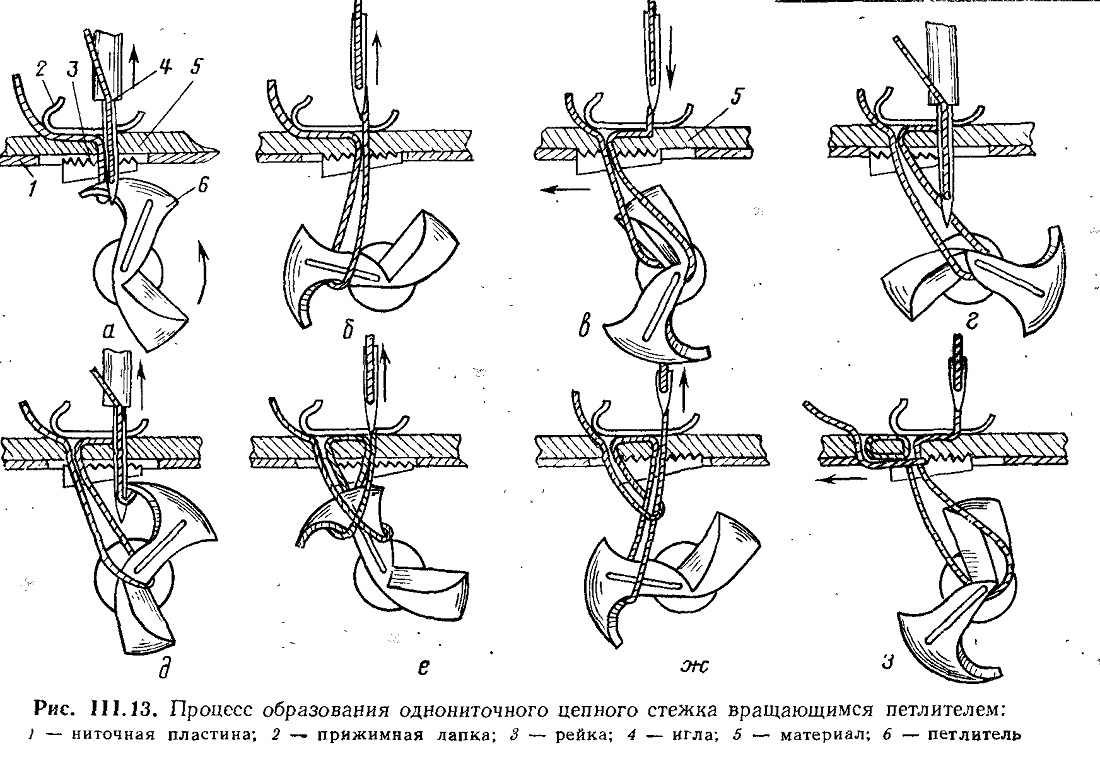

Рис. II 1.13
