§ 62. КРУПНОПАНЕЛЬНЫЕ ФЕРМЫ (ДЕРЕВЯННЫЕ И ПЛАСТМАССОВЫЕ) С ВЕРХНИМИ ПОЯСАМИ ИЗ ДОЩАТОКЛЕЕНЫХ БЛОКОВ



Применение в верхних поясах ферм клееных блоков с большим поперечным сечением позволяет получить крупнопанельные фермы из малого числа крупных элементов с небольшим числом узлов (схемы 1...7 табл. 15). Стойки, раскосы и крайние (нулевые) панели нижних поясов обычно тоже склеены из досок, хотя могут быть выполнены и из брусьев. Растянутые элементы могут быть из уголков, круглой стали или из высокопрочного ориентированного стеклопластика.

Верхние пояса ферм бывают разрезными с блоками длиной не менее 5 м и неразрезными — на половину пролета в прямолинейных фермах. При неразрезных поясах предусматривается заводская сборка ферм и перевозка их в целом виде. Фермы с разрезными поясами могут перевозиться в виде отдельных укрупненных блоков и собираться на месте установки.

Конструкции узлов ферм из прямолинейных блоков трапециевидного очертания (схема 6 табл. 15) с неразрезными верхними поясами

представлены на рис. 120. Элементы верхнего пояса ферм примыкают к узлам с отрицательными эксцентриситетами. Растянутые стальные элементы в узлах крепятся к косынкам на сварке, а сжатые — упираются в специальные стальные детали, приваренные между косынками. Размеры косынок принимают исходя из требуемой по расчету длины сварных швов растянутых элементов. Стальные упоры проверяют на изгиб от давления сжатых элементов и определяют размеры сварных швов, соединяющих упоры с косынками.

Конструкции узлов треугольной фермы (схема 7 табл. 24) с раз*' резным верхним поясом представлены на рис. 121. Здесь элементы верхнего пояса в промежуточных и в коньковом узлах примыкают лобовым упором части торца и обеспечивают требуемые эксцентриситеты. Опорные узлы решаются упором части торца верхнего пояса в траверсу, рассчитываемую на изгиб (рис. 121, б, в). Нижний пояс и растянутые раскосы выполняются из круглой стали. В узлах они крепятся с помощью хомутов, а также траверс, работающих на изгиб.

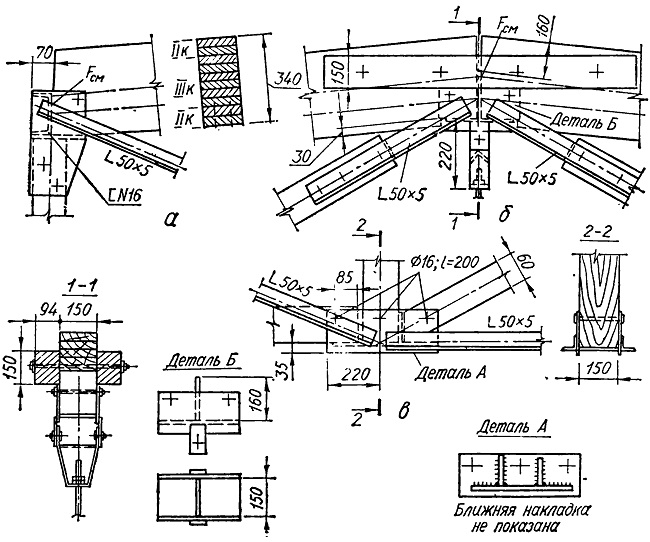

Рис. 120. Узлы трапециевидной фермы с неразрезным верхним поясом из дощатоклееных блоков:
а — карнизный узел; 6 — коньковый узел; в — узел нижнего пояса

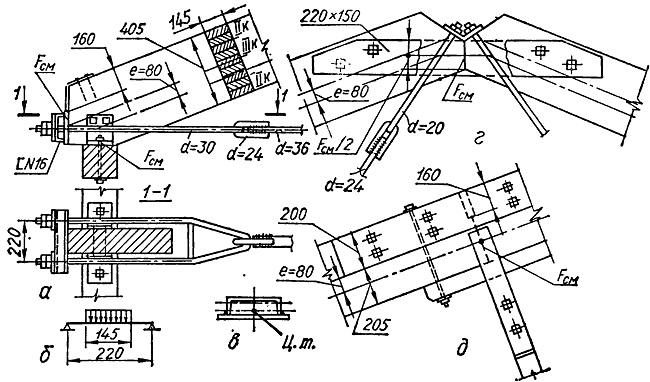

Рис. 121. Узлы треугольной фермы с разрезным верхним поясом из дощатоклееных блоков:
а — опорный узел; б — расчетная схема траверсы; в — расчетное сечение траверсы; г — коньковый узел; д промежуточный узел верхнего пояса
