§ 57. КОНСТРУКЦИИ РАМ ИЗ ДЕРЕВА И ПЛАСТМАСС





Гнутоклееные рамы



 Особенность расчета рам заключается в установлении их геометрической схемы и расчетных усилий (рис. 114).

Возможно решение рам с гнутой вставкой. При этом появляются два зубчатых стыка, что усложняет изготовление. Но технико-экономи-ческое сравнение целиком гнутых рам и рам с гнутой карнизной вставкой показывает, что это усложнение компенсируется более простым изготовлением прямолинейных участков стоек и ригеля. Кроме того, на прямолинейных участках используется пиломатериал большей толщины, что снижает отходы и стоимость. Вставка выполняется из более тонких и качественных досок, что повышает надежность этого участка рамы, а стыки располагаются вне зоны с максимальным изгибающим моментом.

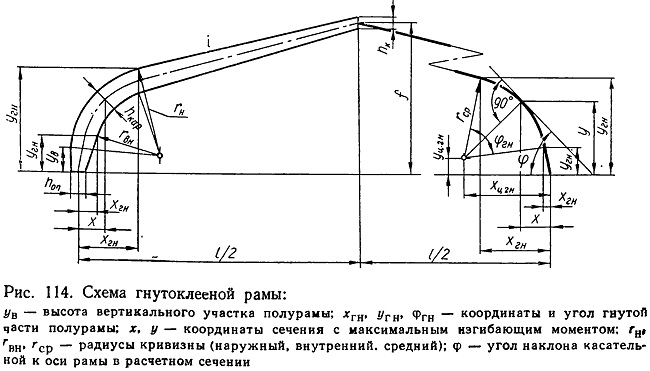

Рис. 114. Схема гнутоклееной рамы:
