§ 55. КОНСТРУКЦИИ АРОК

§ 55. КОНСТРУКЦИИ АРОК

Треугольная трехшарнирная арка. Конструкции узлов арки из прямолинейных клеедощатых элементов показаны на рис. 104. Особенность конструкции такой арки заключается во внецентренном решении узлов, что обеспечивается смещением центра упорных площадок смятия FCM в узлах на величину е от геометрической оси элемента. Конструктивно это достигается или срезами деревянных элементов в торцах на глубину 2 • е от верхней грани (как в коньковом узле), или соответствующим расположением упорной детали (как в опорном узле). Благодаря этому заметно уменьшается расчетный изгибающий момент в пролете элемента

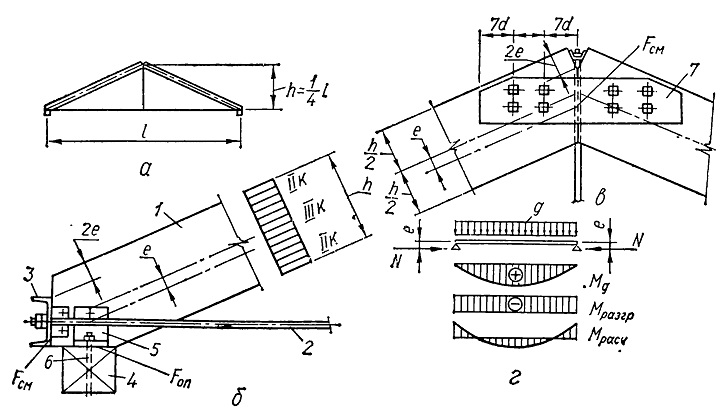

Рис. 104. Трехшарнирная треугольная арка:
а — схема арки; б — опорный узел; в — коньковый узел; г — расчетная схема элемента арки; 1 — элемент арки; 2 — затяжка; 3 — упорный швеллер; 4 — подушка или обвязочный брус; 5 — крепежный уголок; 6 — крепежный болт (анкер); 7 — накладка

Круговые трехшарнирные арки. Для обеспечения поворота элементов арки в узлах и сохранения принятого в расчете распределения усилий опорный узел решается в виде коробчатого металлического сварного башмака, а коньковый узел выполняется лобовым упором с обеспечением боковой жесткости деревянными накладками на болтах (рис. 107). Узлы центрированы. Расчетная схема элемента показана на рис. 107, г. Расчетный изгибающий момент

При расчете узлов проверяют упорный швеллер на изгиб как балку на двух опорах пролетом равным расстоянию между щеками башмака; определяют размеры горизонтального опорного листа из условия смятия под ним обвязочного бруса поперек волокон и его толщину из условия изгиба плиты на двух участках (как балку на двух опорах и консоли); подбирают сечение затяжек из угловой или круглой стали, рассчитывают сварные швы, крепящие упорный швеллер к щекам, щеки к опорному листу и уголки затяжки к щекам; коньковый узел рассчитывают так же, как и в треугольной арке.

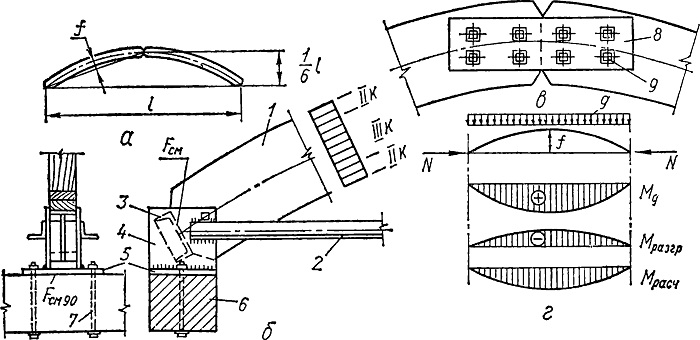

Рис. 107. Трехшарнирная круговая арка:
а — схема арки; б — опорный узел; в — коньковый узел; г — расчетная схема элемента арки;
1 — элемент арки; 2 — затяжка из двух уголков; 3 — упорный швеллер; 4 — щеки башмака; б — опорный лист; 6 — обвязочный брус; 7 — крепежные болты; 8 — накладка; 9 — болты

Стрельчатые трехшарнирные арки. Общие правила проектирования арок сформулированы выше. Некоторые варианты конструкций узлов арок приведены на рис. 108. В узлах проверяются торцы эле* ментов на смятие древесины под углом а к волокнам. Кроме того, для коньковых узлов по вариантам II и III и для опорного по варианту VI производятся следующие проверки и расчеты:

определяется толщина упорной плиты из условия изгиба как балки на двух опорах при пролете, равном расстоянию между щеками;

рассчитываются сварные швы, крепящие ребра башмака к упорным плитам и последние к щекам при одностороннем действии снеговой нагрузки и ветре от усилий Q и М = Qa

рассчитываются болты, прикрепляющие башмак к арке, на сов-местное действие усилий Q и М = Qz (то же, для вариантов IV и V);

определяются размеры плиточного шарнира из условия смятия стали (вариант II); диаметр валикового шарнира (варианты III и VI) из условия работы его на изгиб и срез; щеки проверяются на смятие;

в вариантах IV и V проверяются на изгиб швеллеры и уголки от М = Qz.

Рис. 108. Конструкции узлов стрельчатых арок:
а — коньковые; I — лобовым упором со шпонкой из ДСП-Б; II — с плиточным шарниром; Ш — с валиковым шарниром; б — опорные; IV и V — лобовым упором торца; VI — с вали-ковым шарниром; 1 — шпонка из ДСП-Б; 2 — плиточный шарнир; 3 — упорная плита; 4 — боковая щека сварного башмака; 5 — валиковый шарнир; 6 — ребра сварного башмака; 7 — накладка; 8 — анкерный швеллер; 9 уголок: 10 — нагели
