§ 50. РАСЧЕТ ТРЕХСЛОЙНЫХ ПЛИТ И ПАНЕЛЕЙ ИЗ ДЕРЕВА И ПЛАСТМАСС

Общие сведения. Расчет трехслойных плит выполняется по несущей способности (по прочности обшивок, среднего слоя, обрамления, клеевых швов и по устойчивости обшивок) и по жесткости. При эксплуатации в переменном температурно-влажностном режиме в элементах плиты возникают дополнительные напряжения, вызываемые различием температурно-влажностных деформаций элементов, выполнен-

ных из разнородных материалов. Проверка прочности и деформатив-ности производится по формулам:

Рис. 98. Узлы крепления плит покрытия:
а — светопроницаемых; б — стеклопластиковых; в — клеефанерных; г — асбестоцементных; д — с алюминиевыми обшивками; 1 — прогон; 2 — панель; 3 — шурупы (винты, болты); 4 — гвозди; 5 — листовая накладка; 6 —^крепежные детали; 7 — деревянные бобышки; 8 — штыри для крепления двух панелей; 9 — утеплитель или уплотнение; 10 —компенсатор; 11 — антисептированная доска

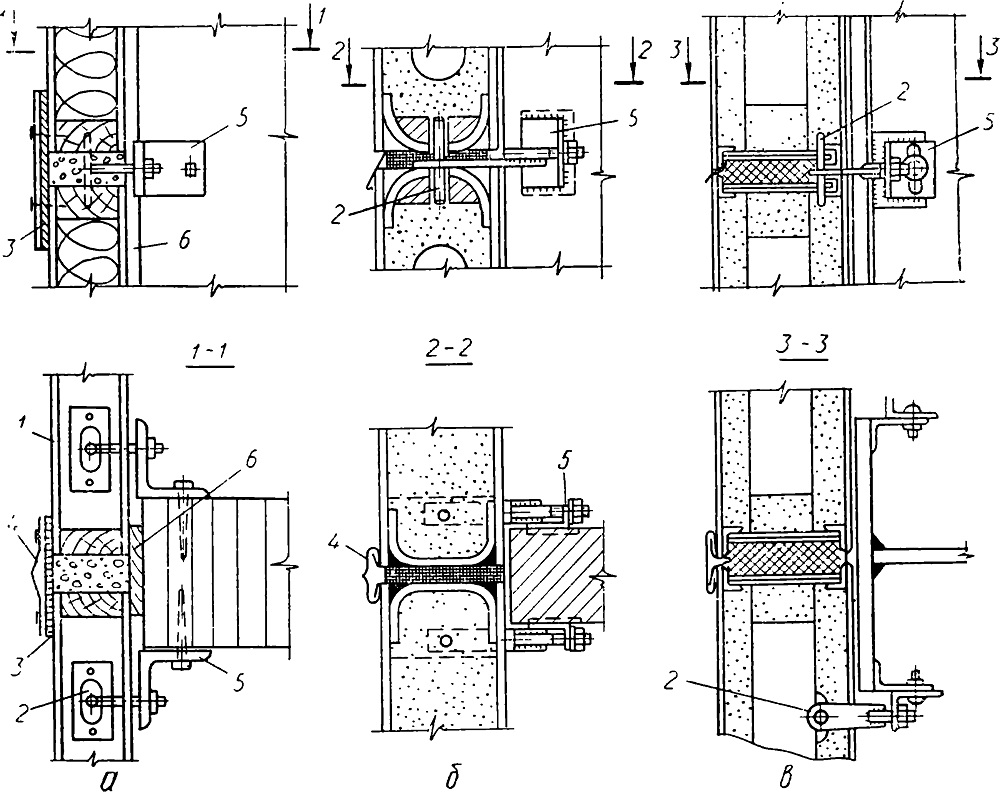

Рис. 99. Углы крепления стеновых панелей:
а — панелей с фанерными обшивками; б — панелей о асбестоцементными обшивками; в — панелей с алюминиевыми обшивками; 1 — панель; 2 — закладная деталь; 3 — уплотнение (пористая резина, мастика, стиропор и пр.); 4 — нащельник; 5 — крепежные детали; 6 — антисептированная доска

Здесь рассмотрен расчет трехслойных плит только на силовые внешние воздействия, учет температурно-влажностных воздействий следует проводить в соответствии с Рекомендациями по проектированию и расчету строительных конструкций с применением пластмасс или по
учебным пособиям [5, 61. Расчеты показывают, что температурно-влажностные воздействия более существенно отражаются на деформациях трехслойных плит и меньше на напряжениях.

Так, в плитах с алюминиевыми обшивками температурные деформации дают до 30% увеличения прогиба, а напряжения при этом увеличиваются до 10%; в плитах с фанерными обшивками прогиб увеличивается до 10%, а напряжения незначительно; в плитах со стеклопластиковыми обшивками увеличение и прогибов и напряжений незначительно. В алюминиевых плитах со средним слоем из пенопласта это объясняется повышенной сдвиговой податливостью пенопласта, в стеклопластиковых плитах — малыми температурными линейными деформациями материалов, а при деревянном каркасе — деформациями древесины при изменении влажности. Асбестоцемент, обладающий высокой гигроскопичностью и высоким коэффициентом линейных деформаций, применяемый без гидрофобной защиты, вызывает высокие влажностные напряжения в ребрах среднего слоя.

Трехслойные плиты по конструкции среднего слоя и характеру работы отдельных элементов разделяются на четыре типа: I и II — ребристые плиты, III и IV — плиты со сплошным средним слоем (рис. 100).

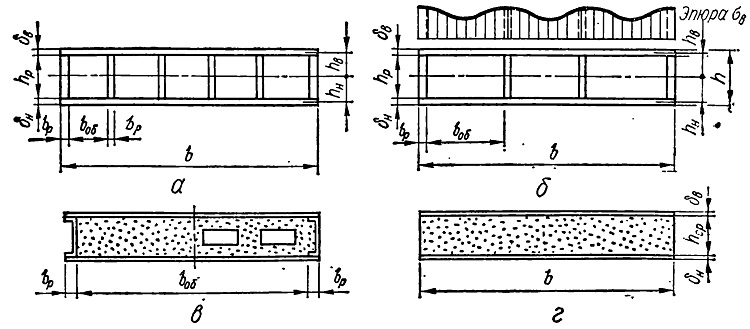

Рис. 100. Типы трехслойных плит:
а — часторебристая; б —. редкоребристая; в - со сплошным средним слоем и обрамлением; г - со средним слоем без обрамления

Расчет ребристых плит. Несущие ребра каркаса располагаются вдоль пролета плиты с распорками между ними для обеспечения устойчивости самих ребер и сжатой обшивки. Оптимальный шаг распорок равен 1,4... 1,5 расстояния между продольными ребрами.

Расчет плит со сплошным средним слоем. Они могут быть с контурным обрамлением типа III и без обрамления —типа IV.
