ОБЖИГ ИЗВЕСТНЯКА ШАХТНЫХ ПЕЧЕЙ НА ЖИДКОМ ТОПЛИВЕ
В ПРОИЗВОДСТВЕ ИЗВЕСТИ
Жидкое топливо (мазут различных марок) удается эффективно сжигать в
шахтных известеобжигательных печах только при условии его
предварительной газификации в камерах или топках. На рис. 82 изображена
топка (форкамера) 1, представляющая собой футерованную огнеупорным
кирпичом выносную камеру, сообщающуюся с шахтой печи в зоне обжига.
В торцовой части форкамеры расположена форсунка 2, через которую в
форкамеру подается распыленный мазут и воздух для его газификации.
Для нормального протекания процесса газификации на I кг мазута
необходимо ввести в камеру 3 м3 воздуха
(для полного сгорания 1 кг мазута с теплотворностью
QZ = 9000 ккал/кГ необходимо 11,6 м3 воздуха). Скорость воздуха на входе
в форкамеру 30—40 м/сек. Стенка камеры разогревается до температуры
850—900° С, что способствует стабильному процессу горения.
Продукты газификации под давлением 300—400 мм вод. ст. поступают в
подбалочное пространство или слой обжигаемого известняка. Теплотворность
продуктов газификации 2200 ккал/м3.
Сжигание продуктов газификации в шахте печи происходит в основном таким
же образом, как и в шахтной газовой печи, оснащенной периферийными и
балочными горелками.
При рациональной организации сжигания жидкого топлива 40% от общего
расхода мазута на обжиг подают в нижний ярус и 60% —в верхний. Воздух в
количестве 20% от необходимого для сжигания топлива вводится в форкамеру
и используется для газификации мазута (первичный воздух), остальные 80%
вводятся дутьевым вентилятором под решетку выгрузочного механизма
(вторичный воздух).

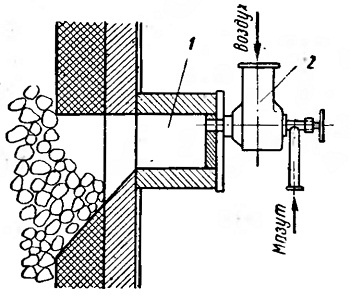

Рис. 82. Топка для газификации мазута при его
сжигании в шахтной печи:
1 — форкамера, 2 — мазутная форсунка
