РАФИНИРОВАНИЕ И ОЧИСТКА МАССЫ В ПРОИЗВОДСТВЕ БУМАГИ - ЧАСТЬ 5

Закрытый односитовый узлоловитель (селек-тифайер) (рис. 28) представляет собой вертикально расположенный корпус с неподвижным ситом и ротором, вращающимся со скоростью 300 мин-1. На роторе укреплены лопатки — скребки, очищающие при своем вращении сито от волокон и

узелков. Масса в верхней части узлоловителя поступает под напором тангенциально внутрь ситового барабана и проходит через отверстия сита. Отсортированная масса через отводящий патрубок выходит из аппарата. Легкие отходы непрерывно выводятся по желобу на вторичное сортирование. Количество этих отходов может регулироваться задвижкой. Тяжелые включения проваливаются из желоба в грязевик и периодически выгружаются в сток.

В зависимости от вида очищаемой массы сито узлоловителя выбирается с отверстиями от 1,2 до 2,4 мм. Производительность закрытого однодискового узлоловителя марки УЗ-01 находится в пределах 10—20 т/сут по воздушно-сухим волокнам и узлоловителя марки

УЗ-02—25—50 т/сут. В связи с освоением производства высокопроизводительных двухситовых закрытых узлоловителей, имеющих преимущества перед соответствующими по производительности односитовыми, выпуск последних на повышенную производительность прекращен и закрытые односитовые узлоловители используются в настоящее время при очистке массы, поступающей на бумагоделательные машины сравнительно небольшой производительности.

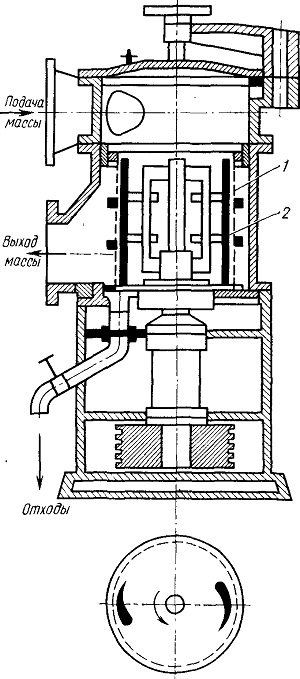

Рис. 28. Закрытый односнтовын узлоловитель (селектифайер) :
1 — сортирующее сито; 2 — лопатки ротора
