РАФИНИРОВАНИЕ И ОЧИСТКА МАССЫ В ПРОИЗВОДСТВЕ БУМАГИ -ЧАСТЬ 3
Радиклон (рис. 26)- закрытый аппарат, предназначенный для очистки полуфабрикатов на целлюлозном и древесномассном заводах и бумажной массы на бумажной фабрике. Внутренняя часть аппарата разделена вертикальными перегородками на камеры, в которые радиально вмонтированы в несколько горизонтальных рядов циклоны небольшого размера.
Общее число циклонов — до 300 в радиклоне типа Р100
и до 450 в радиклоне типа С100.
Подлежащая очистке масса поступает снизу аппарата вверх и тангенциально
под давлением входит в каждый циклон. Отходы из узкого конца циклонов
поступают во внутреннюю камеру аппарата и затем удаляются через штуцер,
расположенный в нижней части аппарата. Отсортированная масса под
давлением 49—59 кПа выходит из аппарата через штуцер, также
расположенный в нижней части аппарата. Направление движения массы,
поступающей в радиклон, отходов и очищенной массы показано стрелками.
Перепад давления между входом массы и выходом очищенной массы составляет
98 кПа.
Кожух радиклона может подниматься и опускаться с помощью гидравлически
работающего цилиндра 5. Это дает возможность на остановленном аппарате
производить осмотр циклонов. Уплотняют кожух круглым резиновым шлангом
4, наполненным водой, давление которой поддерживается автоматически с
помощью клапана 3. При установке дополнительных вертикальных перегородок
циклоны радиклона могут работать в две и три ступени очистки с
размещением второй и третьей ступеней сортирования в одном отдельном
аппарате. Обычно отходы от первой ступени, направляющиеся на
сортирование во вторую ступень, составляют 20 % от массы, поступающей на
первую ступень, отходы от второй ступени— 10 %, а отходы от третьей
ступени — 5 %: При трехступенчатой системе очистки общие отходы с
третьей ступени составляют 0,2 % и обычно спускаются в канализацию.
При установке центрискрина (см. ниже) в системе очистки бумажной массы
очищенная им масса, предварительно разбавленная водой до концентрации
примерно 0,5%, для дополнительной очистки непосредственно направляется в
радиклон.
Радиклоны типа Р100 имеют производительность от 10 до 30 м3/мин, а типа
С100 — от 5 до 45 м3/мин. Радиклоны этих типов применяются для очистки
бумажной массы при выработке различных видов бумаги: газетной,
журнальной, основы для мелования и др.
Радиклоны эффективно обеспечивают тонкое сортирование бумажной массы с
удалением мелких соринок и костры малых размеров. По сравнению с
батареей центриклинеров они занимают существенно меньше места, а
благодаря закрытой системе сортирования отсутствует разбрызгивание
массы, попадание в нее загрязнений из воздуха и проникновение воздуха в
систему.
Для удаления из бумажной массы крупных включений волокнистого происхождения (крупная костра, узелки и пр.) служат узлоловители, работа которых основана на принципе сортирования массы. При этом на сортировальной поверхности отделяются крупные включения от отсортированной массы, прошедшей через щели (отверстия) этой поверхности.
Узлоловители бывают открытого и закрытого типов. К первому типу относятся цилиндрические узлоловители, которые, в свою очередь, делятся на узлоловители с вибрирующим цилиндром и течением массы из цилиндра наружу (в ванну) и узлоловители с вибрирующей ванной и с течением массы из ванны внутрь цилиндра.

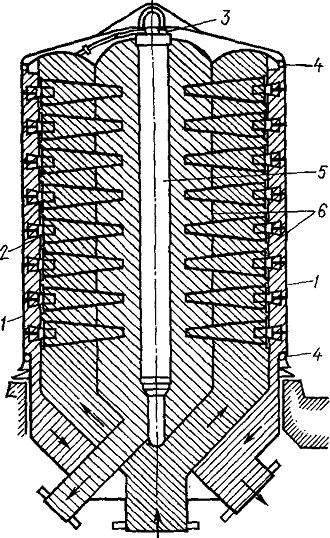

Рис. 26. Радиклон:
1 — кожух; 2 — циклон; 3 — клапан; 4 — резиновые шланги; 5 — цилиндр; 6
— перегородка
