Узлоловители с вибрирующим цилиндром отличаются сравнительно хорошим качеством сортирования, но малой производительностью. Их применение ограничено производством высокосортной бумаги, изготовляемой на бумагоделательной машине малой производительности. К этому типу узлоловителей относятся узлоловители отечественного изготовления марки УВБ-I производительностью в зависимости от ширины прорезей цилиндра от 2,7 до 13,5 т/сут и узлоловители зарубежного изготовления (Ванделя, Лямора и др.).

Узлоловитель с вибрирующей ванной (рис. 27) представляет собой вращающийся цилиндр 7 со щелевидными прорезями, погруженный в ванну 8, которая вибрирует, производя примерно 300 колебаний в минуту при амплитуде от 2 до 5 мм. Колебания ванне сообщаются от эксцентриков механизма 12 через деревянные тяги 10. Ванна укреплена на четырех плоских пружинах 9 и при помощи резиновых бандажей соединена с двумя чугунными опорами. Внутри цилиндра помещен спрыск 3 и корыто 4 для отвода спрысковой воды. Масса поступает в узлоловитель через патрубок 6 и деревянный напускной ящик 5. Над цилиндром укреплен желоб 2 для узелков, выбиваемых спрысковой водой из прорезей цилиндра.

Масса, прошедшая внутрь цилиндра, через горловину, расположенную на одном из концов цилиндра, выводится из узлоловителя. На горловине установлены два бандажа, препятствующие попаданию несортированной массы в сортированную и в зону установки подшипников. Масса, не прошедшая через отверстия цилиндра, отводится по желобу 11 на вторичное сортирование. Ее количество составляет примерно 5 % от исходной массы.

Процесс сортирования массы и прохождения ее из ванны внутрь цилиндра осуществляется под действием напора (разность уровней массы в ванне и внутри цилиндра) и вибрации ванны.

К узлоловителям с вибрирующей ванной, помимо узлоловителей зарубежных фирм (Фойт, Берд и др.), относятся также узлоловители отечественного изготовления серии УВВ трех размеров с производительностью в зависимости от ширины прорезей на цилиндре соответственно 11,6—35,5; 16,0—48,5 и 22,4— 68,0 т/сут.

Узлоловители закрытого типа, получившие в настоящее время широкое распространение, имеют ряд серьезных преимуществ по сравнению с узлоловителями открытого типа и в основном их вытеснили. Эти преимущества сводятся к большей производительности при меньших габаритах и при хорошей очистке массы, к отсутствию спрысков для очистки сортировальной поверхности, бандажей, неизменно вызывающих затруднения в работе, малому потреблению энергии, а также отсутствию контакта с воздухом, возможности более легкого создания автоматизированной системы подачи массы на бумагоделательную машину и др.

Узлоловители закрытого типа отечественным бумагоделательным машиностроением выпускаются двух типов: односитовые, соответствующие зарубежным селектифайерам, и двухситовые, соответствующие зарубежным центрискринам.

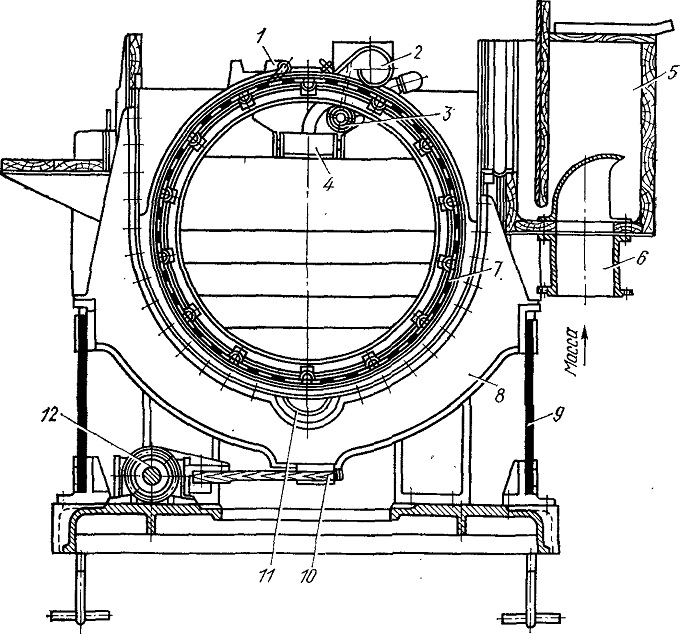

Рис. 27. Узлоловитель с вибрирующей ванной:
1 — шабер; 2 — желоб для узелков; 3— спрыск; 4 — корыто; 5 — напускной ящик; 6 — патрубок для впуска массы; 7 — цилиндр; 8 — ванна; 9 — пружины; 10 — деревянные тяги; 11 — отвод на вторичное сортирование; 12 — механизм тряски
