ПРИБОРЫ ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ

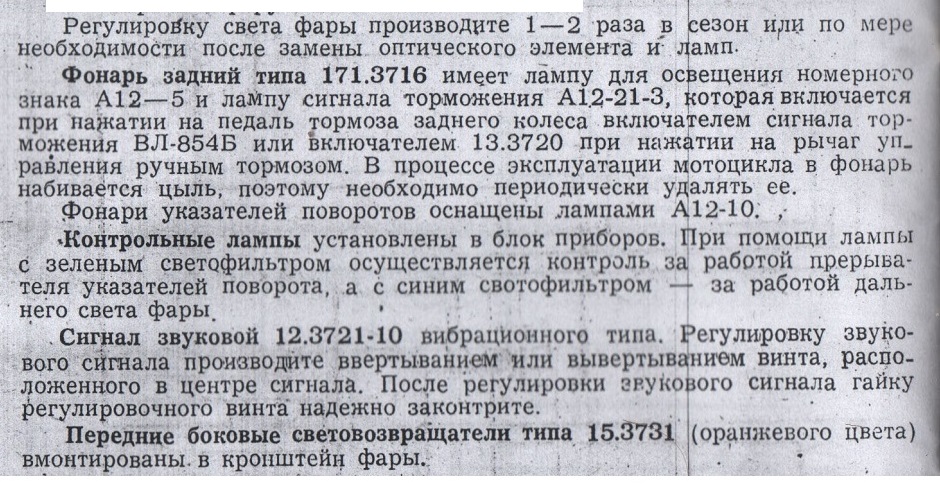

Фара ФГ137-Б1 с европейским ассиметричным светораспределением ближнего света, имеющим резкую границу между светлой и темной зонами. В фаре применены лампы А12—45 + 40 и А12—4.

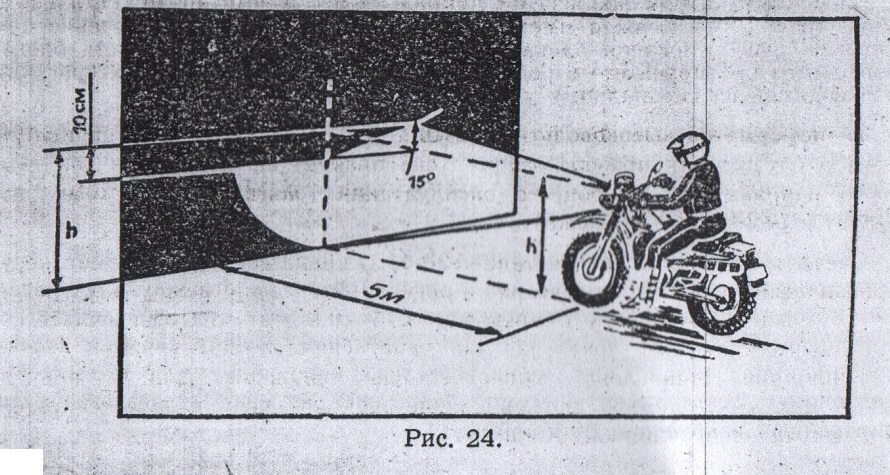

Для- правильного освещения пути необходимо произвести регулировку фары (см. рис- 24), для чего:

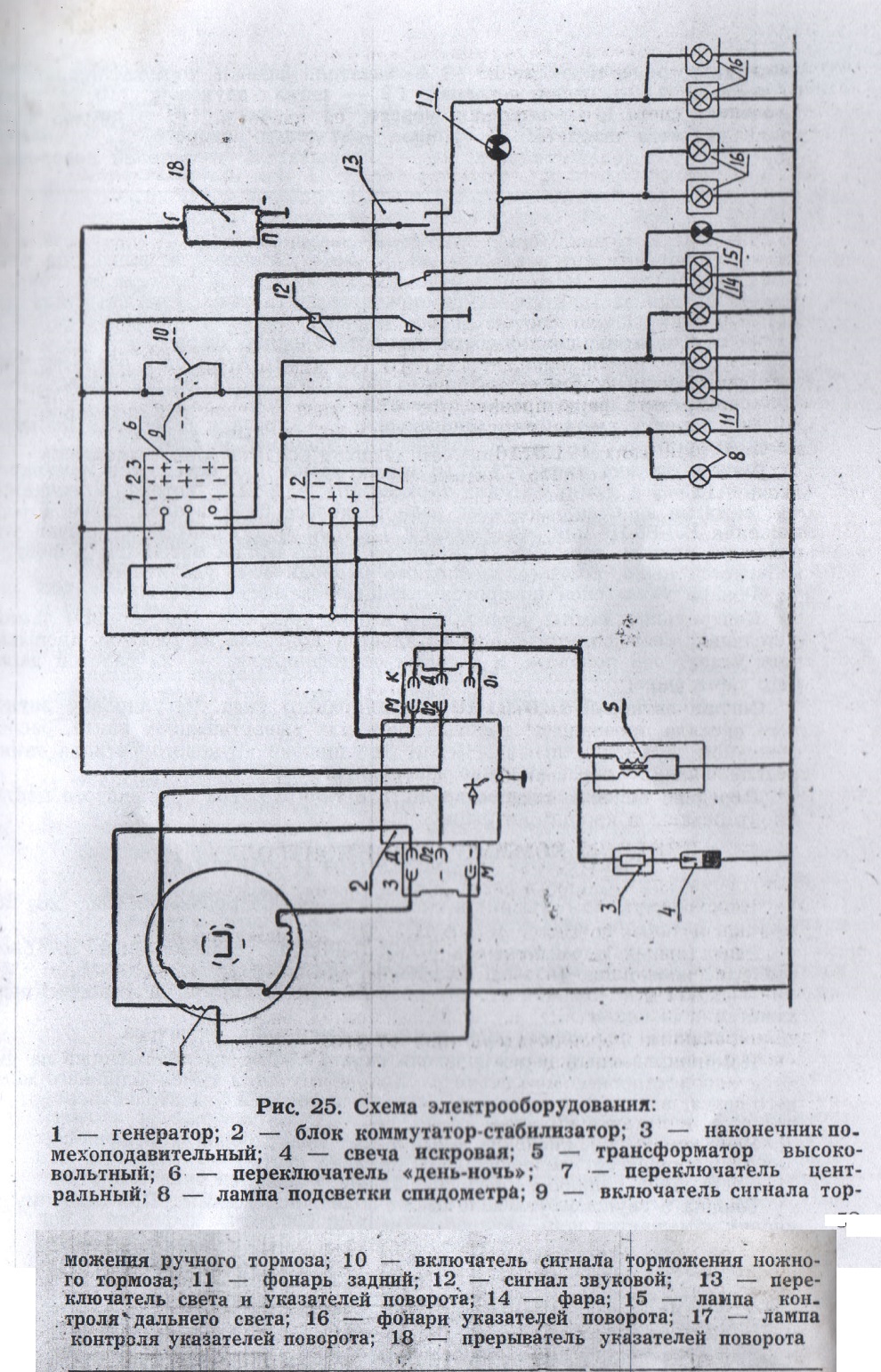

Рис. 25. Схема электрооборудования:

— установите мотоцикл (при нормальном давлении в шинах) на ровной площадке против белого .экрана, расположенного в тени на расстоянии 5 м от мотоцикла (для этой цели может служить также светлая стена дома);

— отметьте на экране соответствующий центр фары;

— включите ближний, свет фары и отрегулируйте таким образом, чтобы центр светового пятна находился на 10 см ниже центра фары;

— закрепите фару в этом положении.

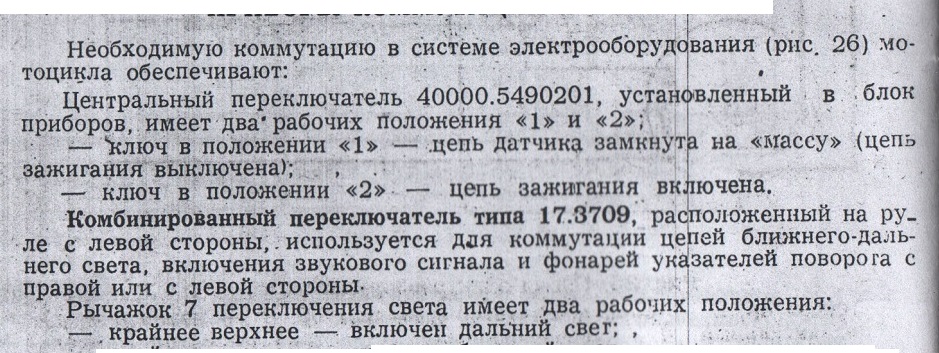

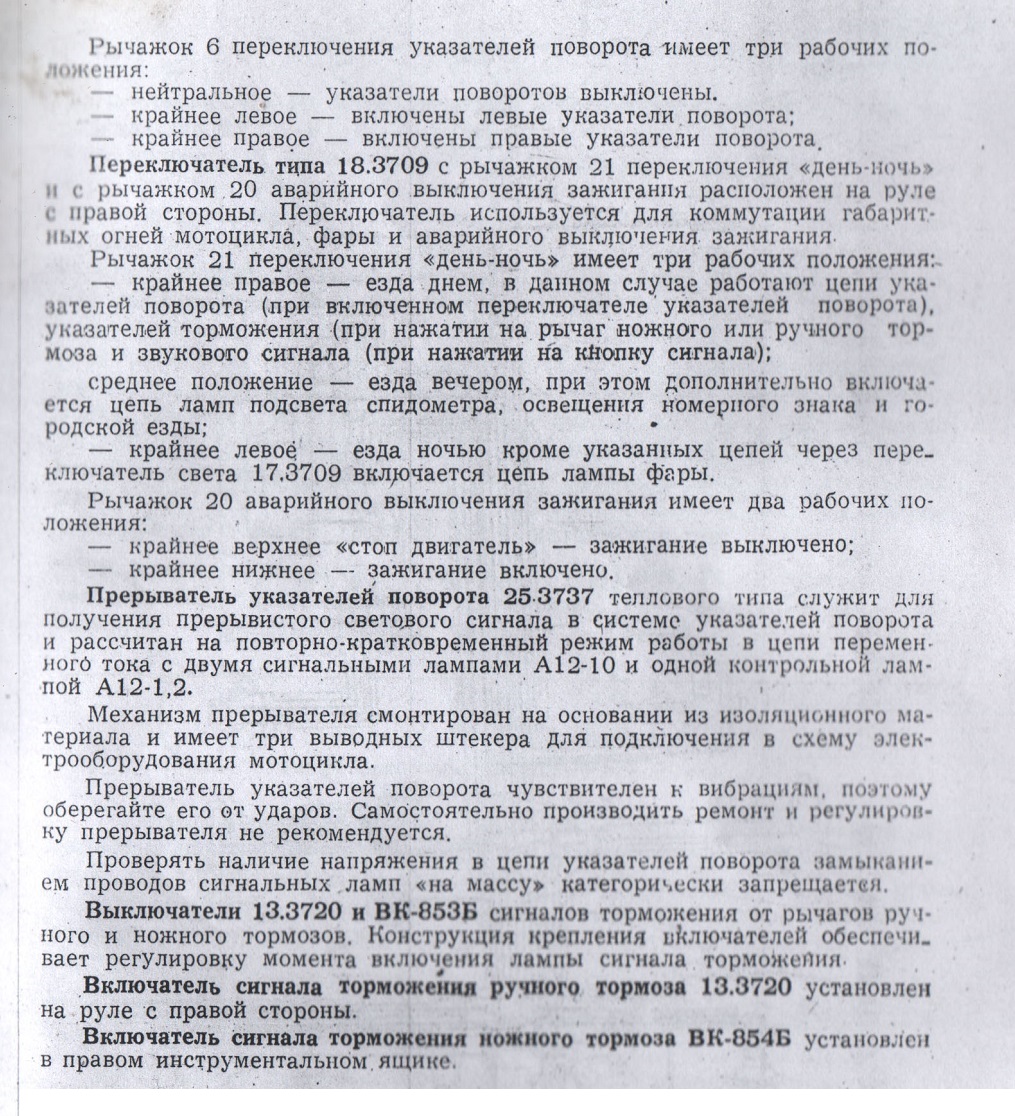

ПРИБОРЫ КОММУТАЦИИ И КОНТРОЛЯ

— крайнее нижнее — включен ближний свет.

Кнопка 5 звукового сигнала имеет подвижной контракт. При нажатии на кнопку замыкается цепь звукового сигнала.

ЭЛЕКТРОПРОВОДКА

Для соединения всех приборов электрооборудования в общую схему (рис. 26) применяются провода, имеющие изоляцию различных расцветок. Провода объединены в жгуты. Для облегчения подключения проводов к потребителям электроэнергии применены штекерные соединения и штекерные колодки. Регулярно осматривайте электропроводку. При этом обращайте внимание на надежность штекерных соединений и изоляции. Особое внимание обратите на хороший контакт при проверке подключения проводов и приборов электрооборудования на «массу».

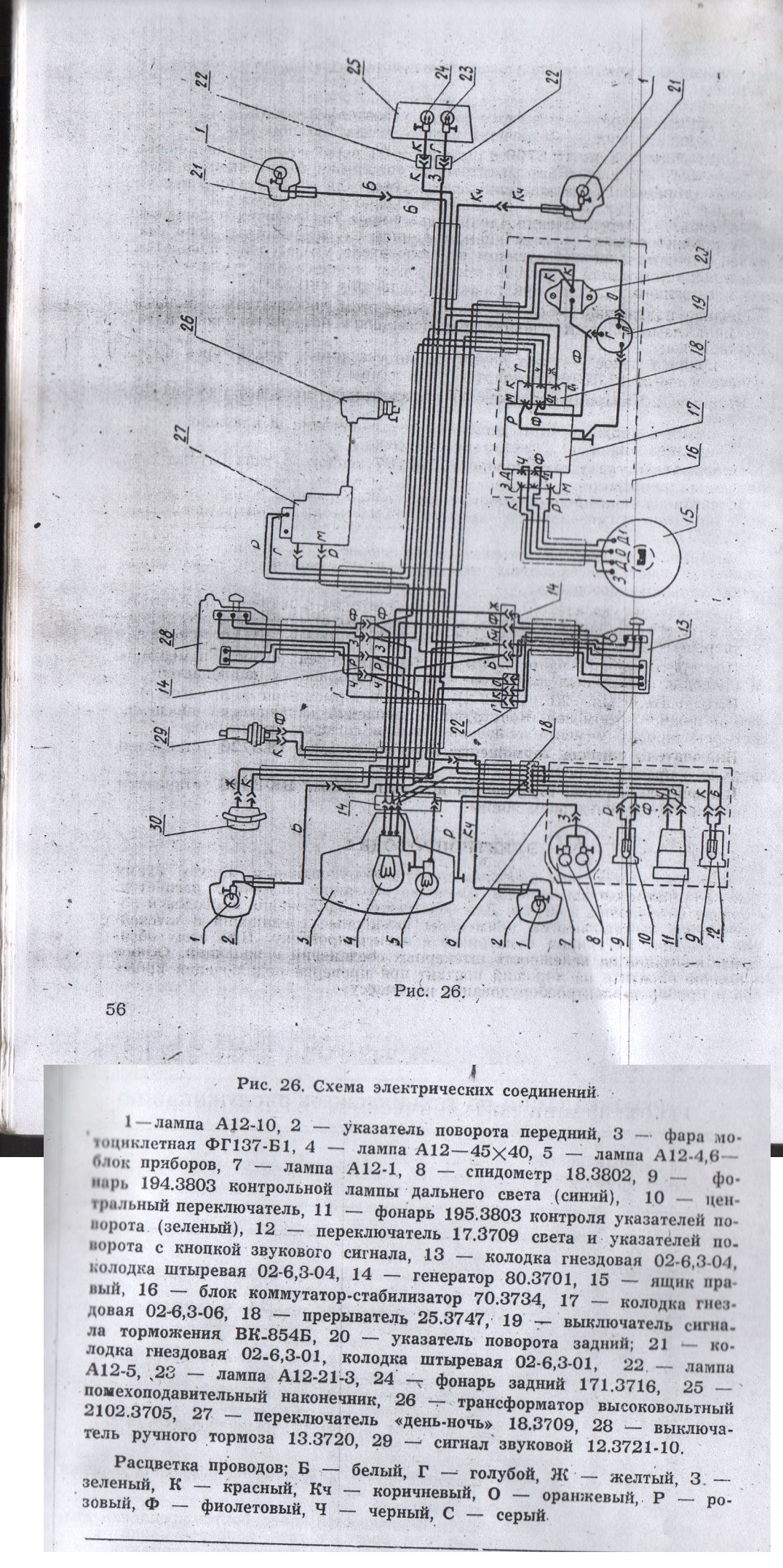

Рис. 26. Схема электрических соединений

Техническое обслуживание мотоцикла

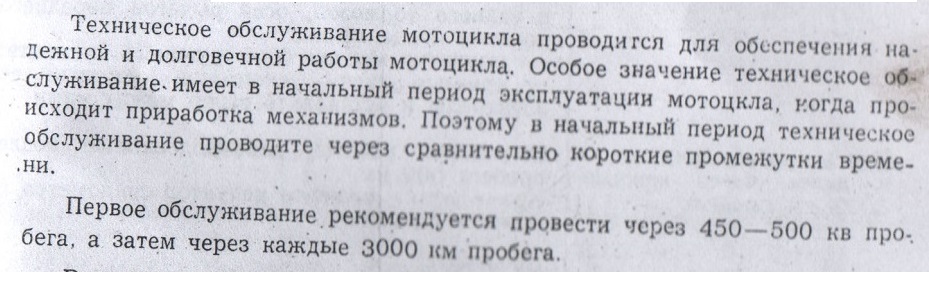

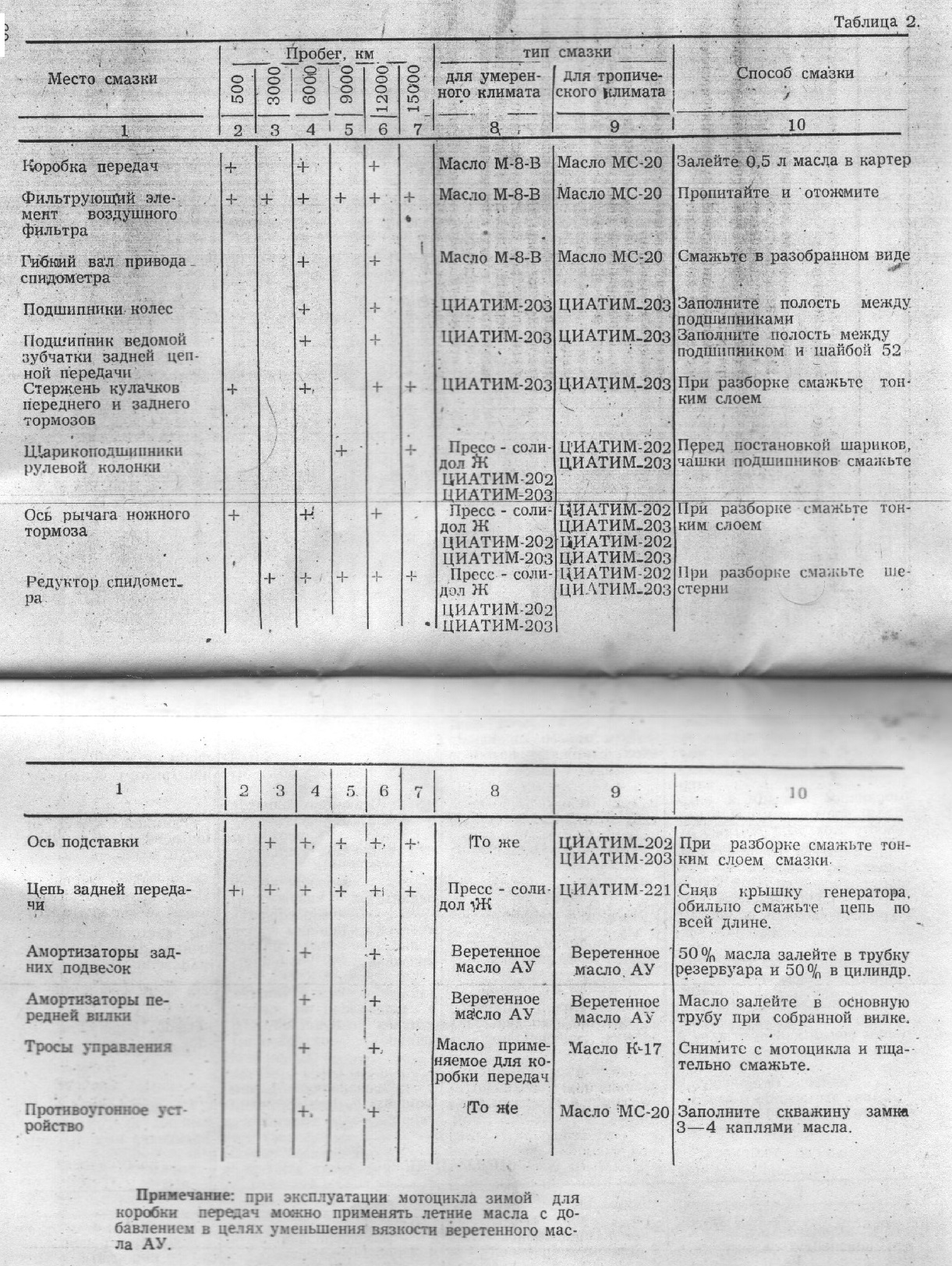

Рекомендации по техническому обслуживанию приведены в таблице 1, а по выбору смазочных материалов в таблице 2.

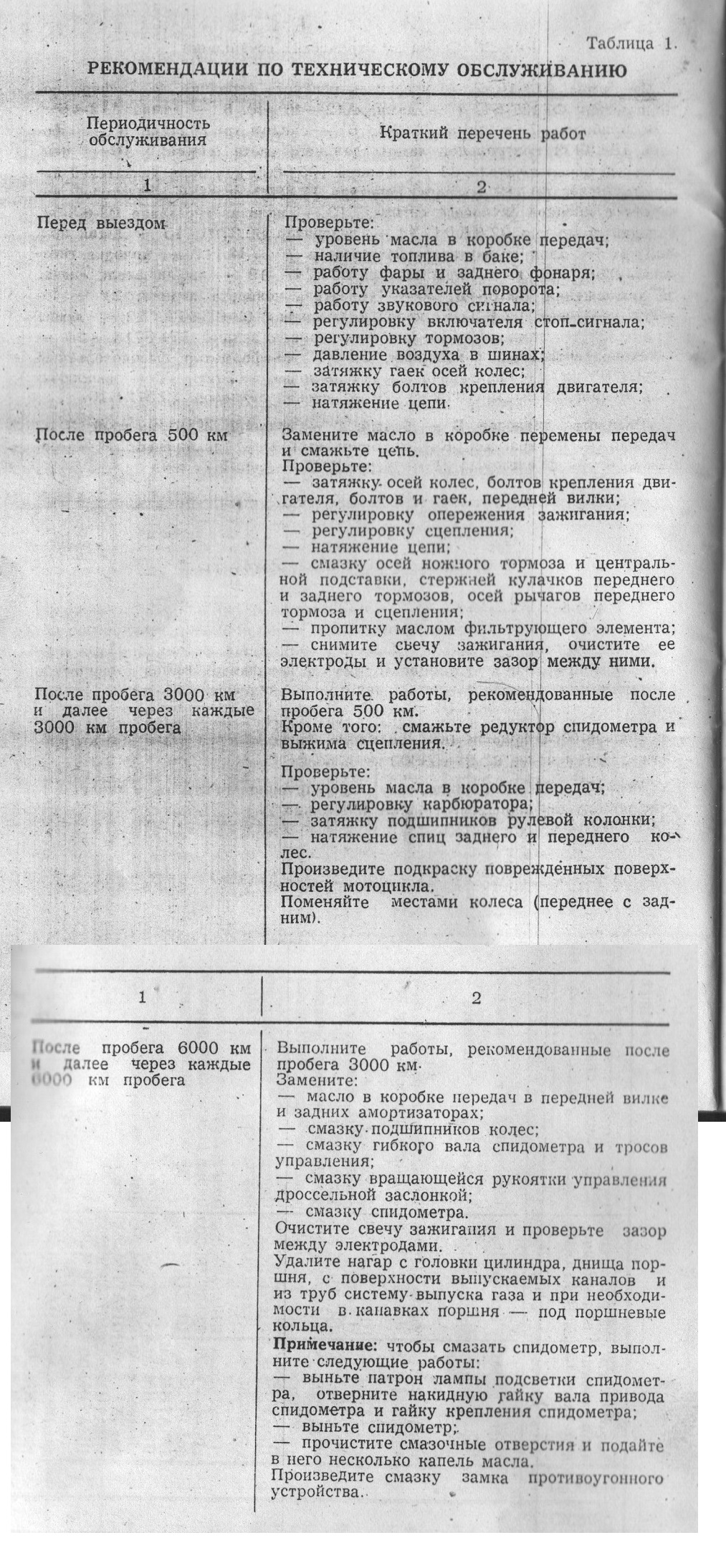

Таблица 1. РЕКОМЕНДАЦИИ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

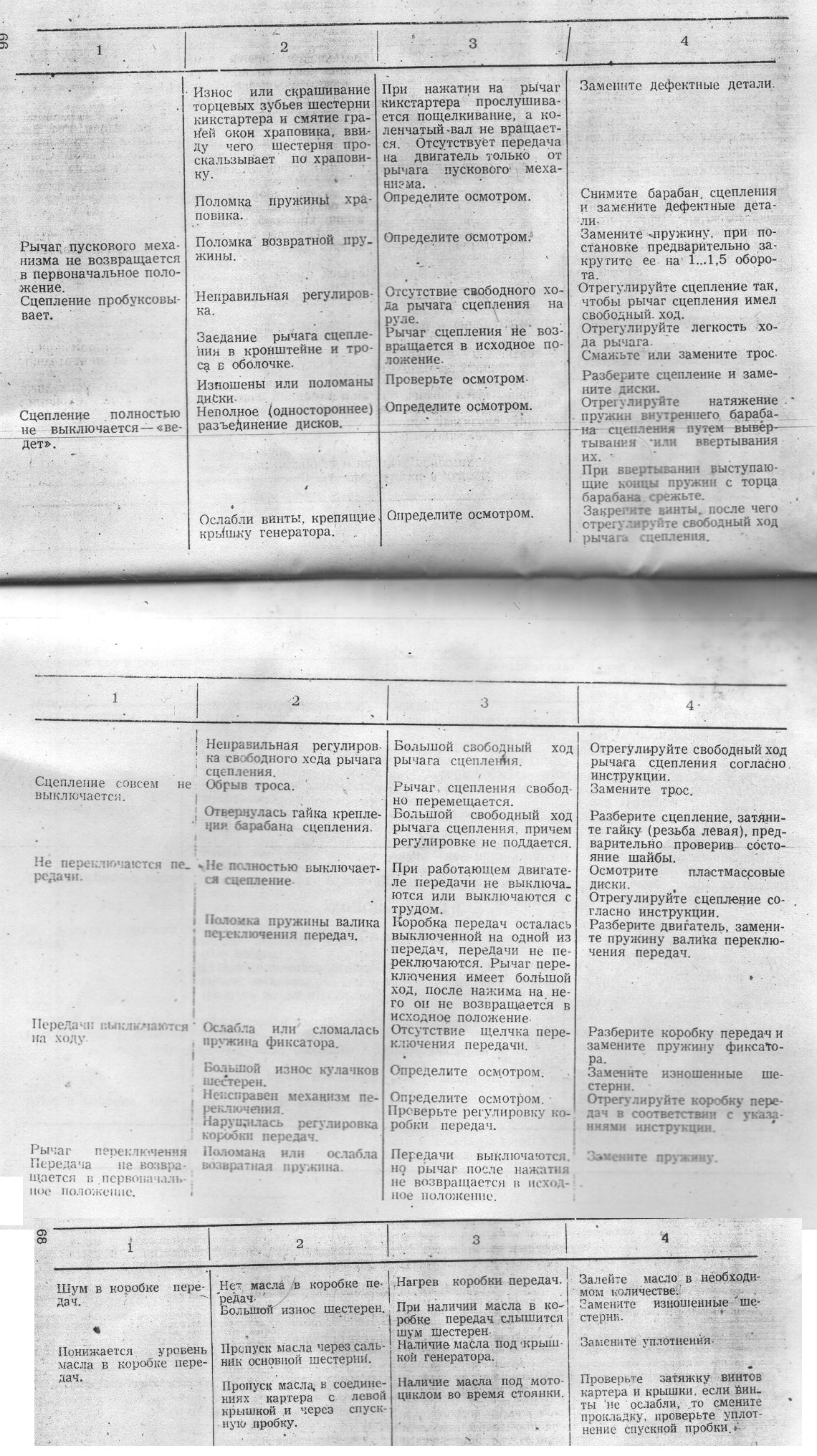

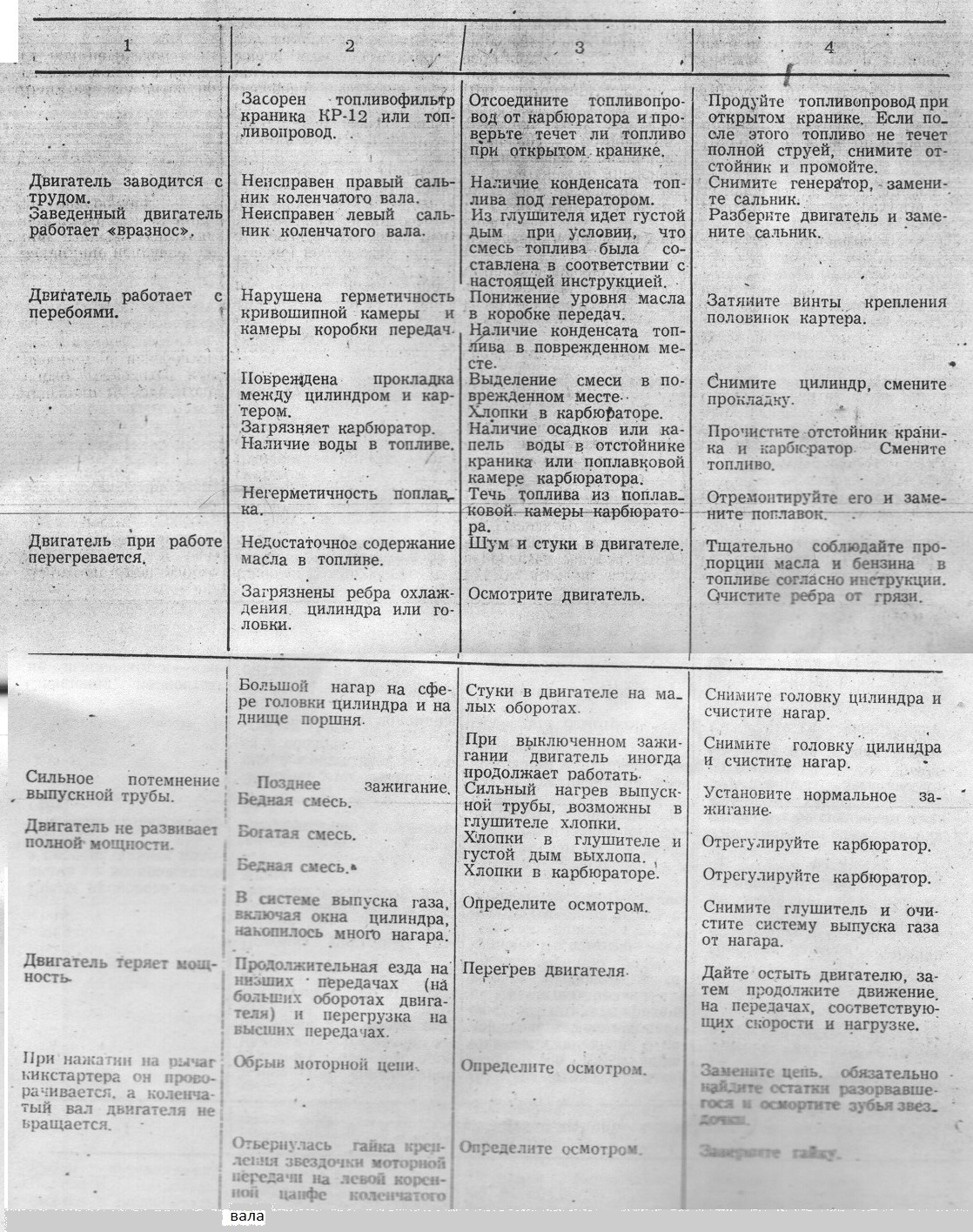

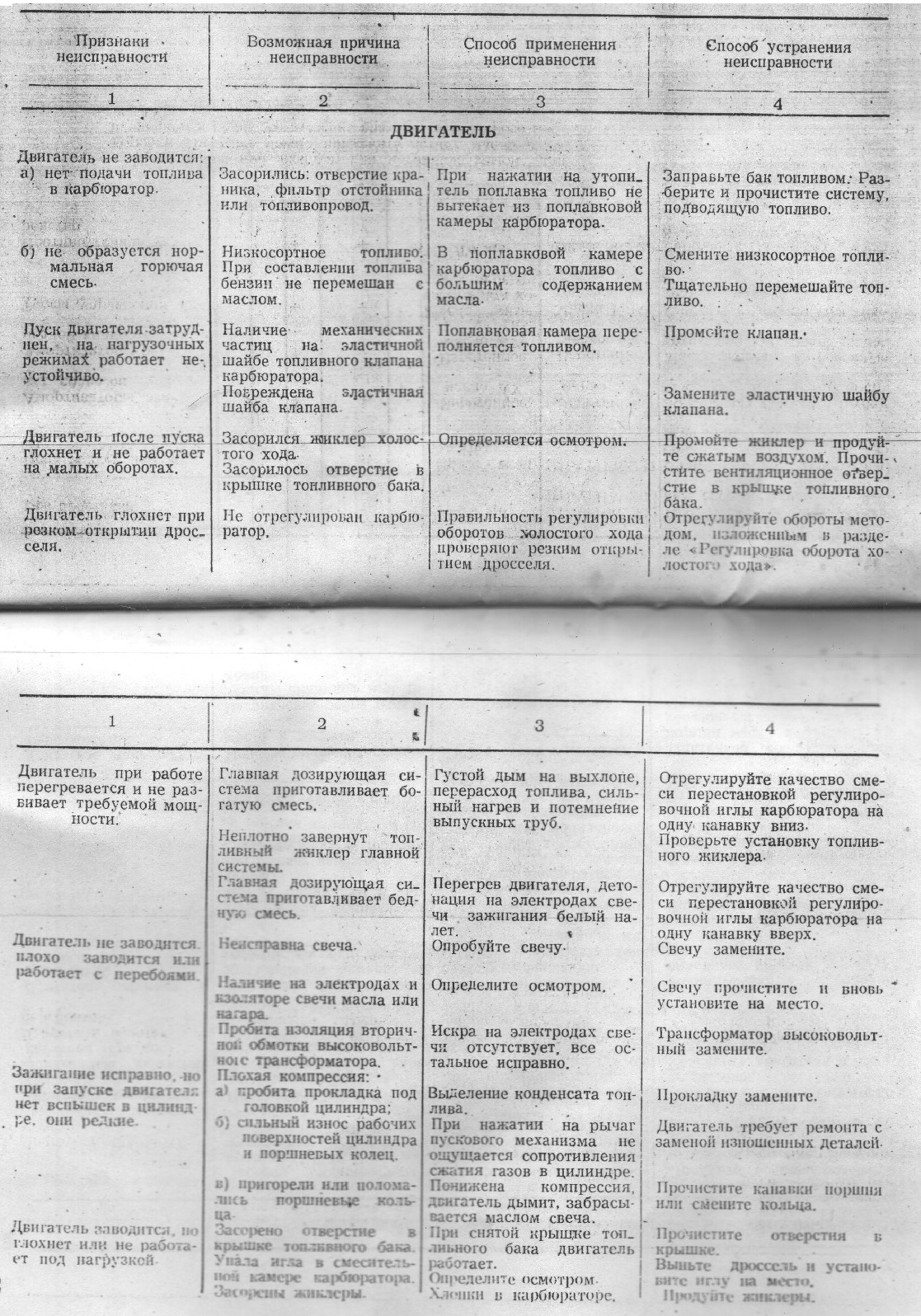

Двигатель (неисправности)

двигатель не заводится, пуск двигателя затруднен, двигатель глохнет, двигатель перегревается

Двигатель заводится с трудом.

Заведенный двигатель работает «вразнос».
Двигатель работает перебоями.
Двигатель при работе перегревается.
Сильное потемнение выпускной трубы.

Рычаг пускового механизма не возвращается в первоначальное положение.
Сцепление пробуксовывает.
Сцепление полностью не выключается

Шум в коробке передач

Передачи переключаются на ходу

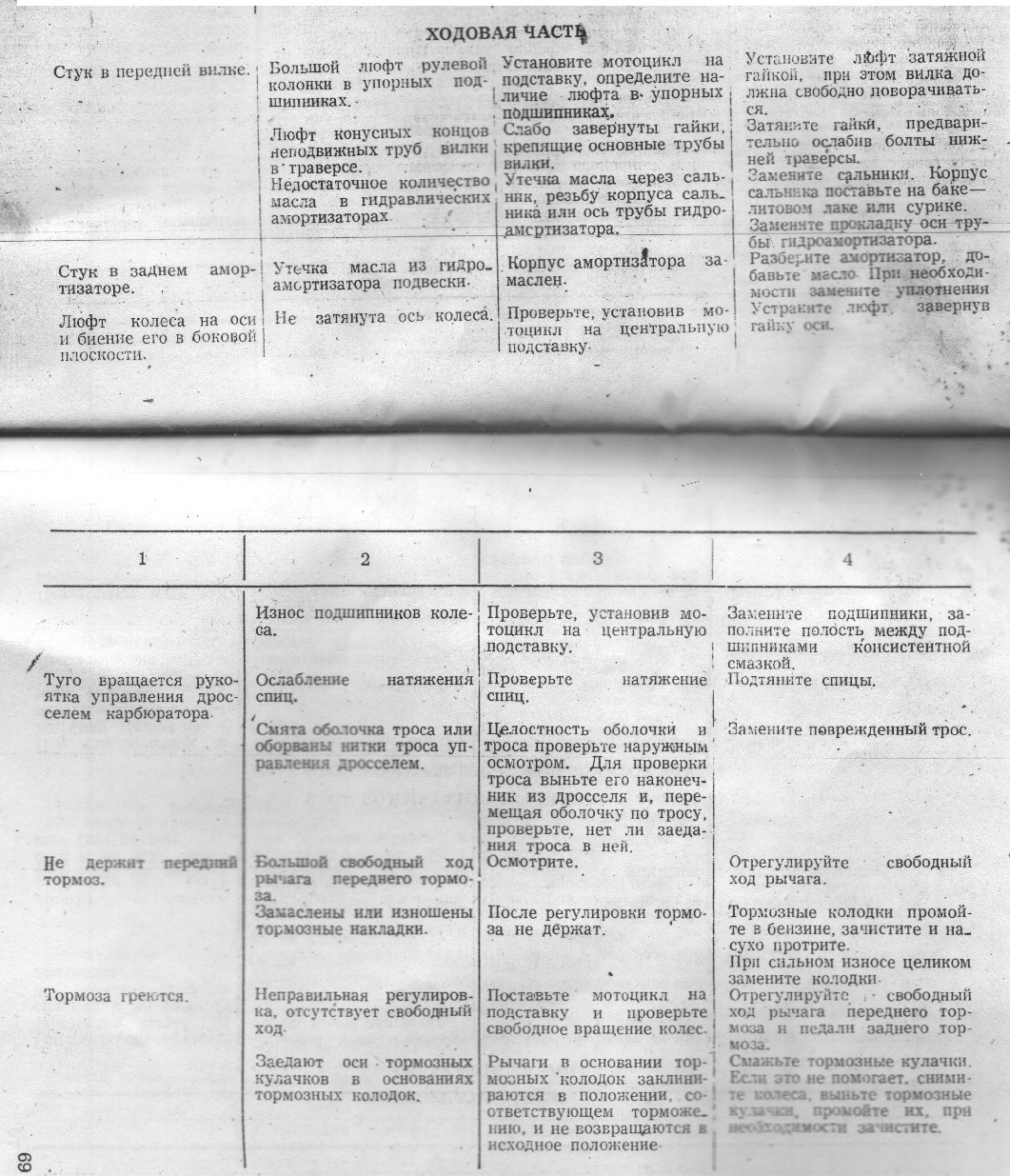

ХОДОВАЯ ЧАСТЬ (неисправности)

стук в передней вилке, не держит передний тормоз, тормоза греются

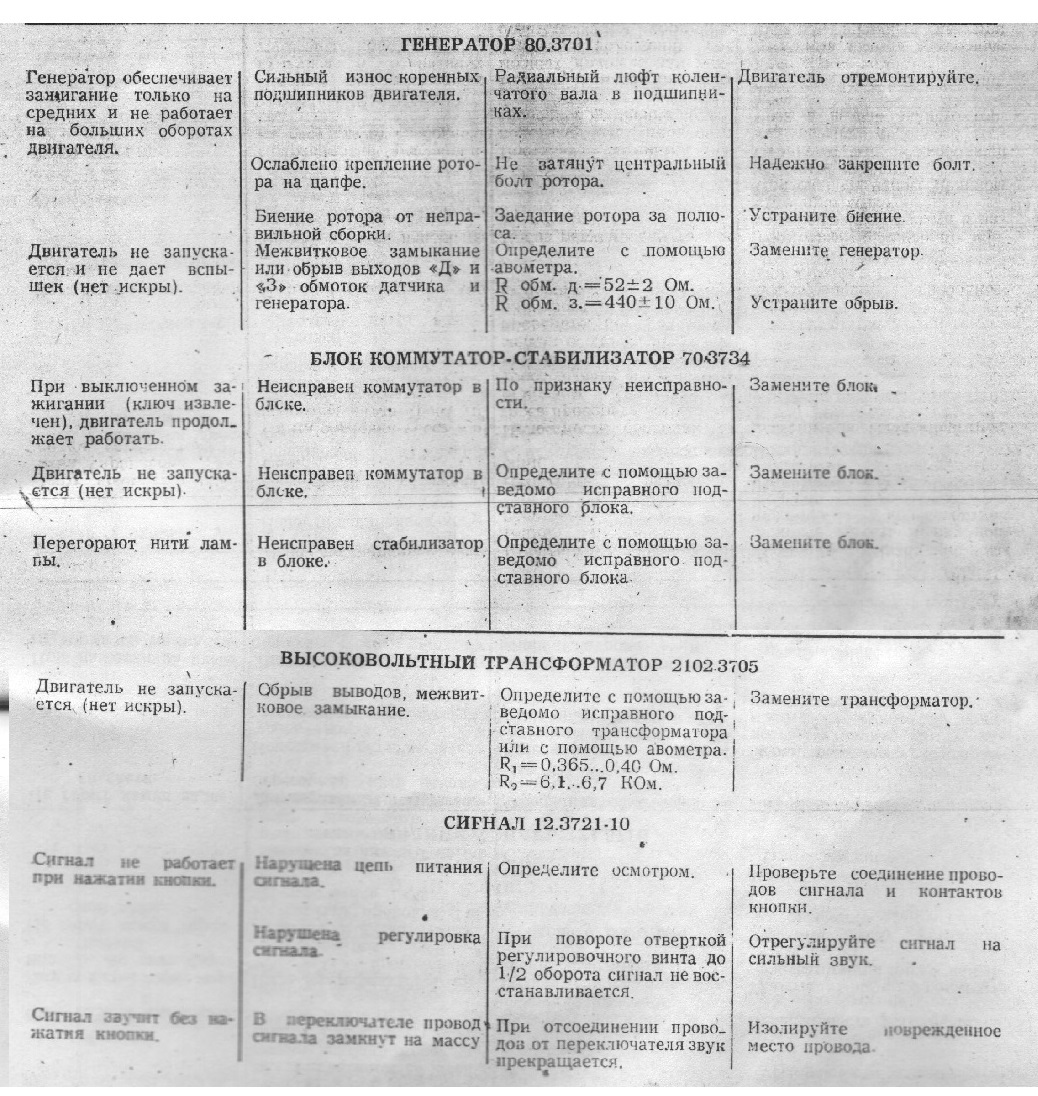

ГЕНЕРАТОР 80.3701 (неисправности)

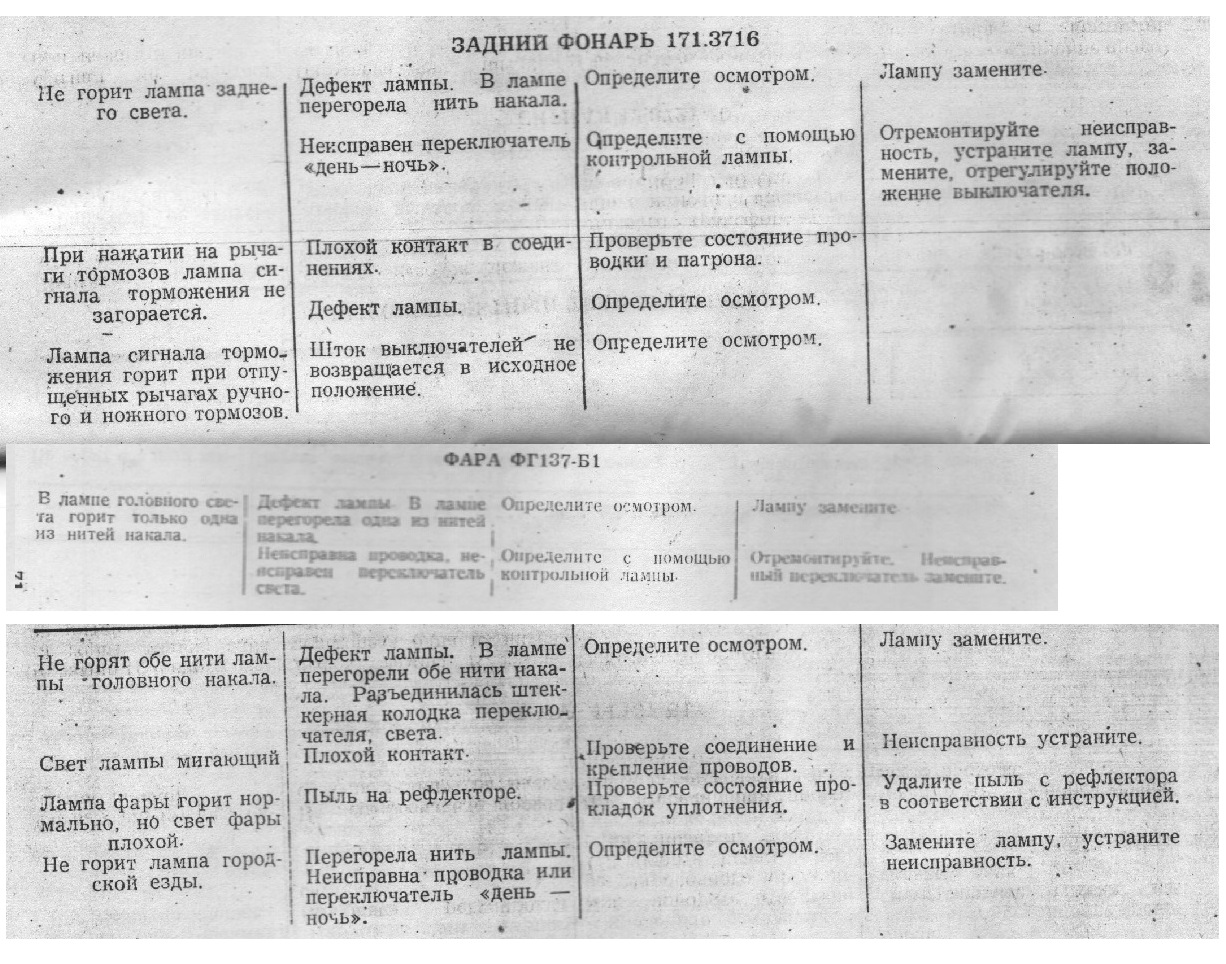

ЗАДНИЙ ФОНАРЬ 171.3716 (неисправности)

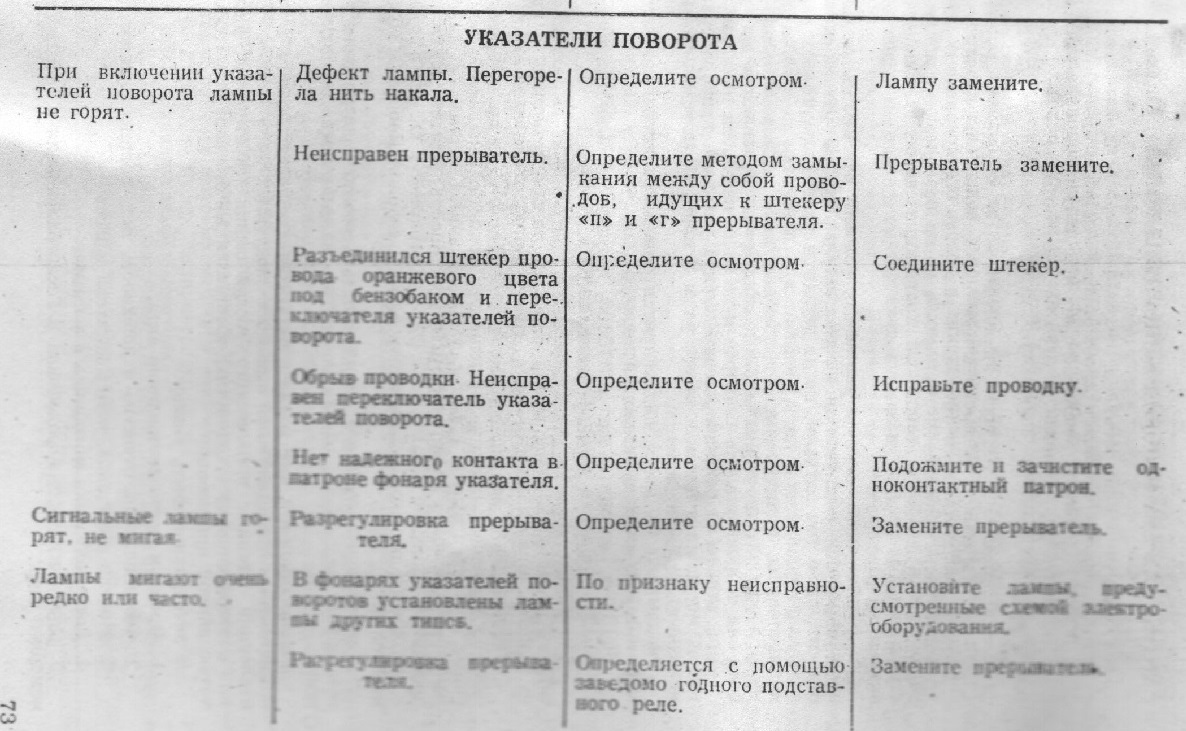

Указатель поворота (неисправности)

ГАРАНТИЯ ЗАВОДА И ПОРЯДОК ПРЕДЪЯВЛЕНИЯ РЕКЛАМАЦИИ
Завод гарантирует исправную и надежную работу мотоцикла и целом и всех его узлов, механизмов и деталей, включая все изготовляемые другими заводами изделия, в течение 24 месяцев со дня приобретении мотоцикла владельцем при условии, что пробег за этот .период не превысил 12000 км при соблюдении правил эксплуатации, технического обслуживания и ухода.

В течение гарантийного срока производится безвозмездная замена деталей, узлов и механизмов, преждевременно вышедших из строя по вине завода при эксплуатации мотоцикла в условиях, сговоренных настоящей инструкцией. Использование мотоцикла не по назначению, эксплуатация нарушениями указаний настоящей инструкции, внесение каких-либо конструктивных изменений и замена стандартных деталей и узлов на специальные не разрешается.

В случае невыполнения указанных условий рекламации от владельца не принимаются и претензии не рассматриваются. В равной степени это относится и к тем случаям, когда детали и узлы подвергались ремонту у владельца. Рекламации не принимаются и претензии не рассматриваются на мотоциклы, применяемые для учебных целей и соревнований.

Приборы электрооборудования и спидометры заменяются при условии, если они не подвергались разборке и не была нарушена их пломбировка.

При замене по рекламации какого-либо узла или прибора срок гарантии на мотоцикл в целом и на его узлы и приборы (в том числе и на замененные) не увеличиваются.

Рекламации на шины направляются заводам изготовителям, товарный знак которых имеется на каждой шине.

ВШЗ — Бакинский завод. 370033, г. Баку, ул. 4-ая Поперечная, 8.

OLLI3 — Омский шинный завод, 644001, г. Омск-1.

Для удовлетворения рекламационных претензий и выполнения гарантийного ремонта владелец может приехать па своем мотоцикле на любой из пунктов гарантийного ремонта, список которых приведен ниже.

Владельцы, не имеющие возможность приехать на своих мотоциклах на один из указанных пунктов гарантийного ремонта, направляют рекламационные претензии вместе с актом, забракованными деталями и талоном гарантийного ремонта по адресу: 601904, .г. Ковров, Владимирская обл., Акционерное общество «Завод им. В. А. Дегтярева», ОТК, а двигатели и мотоциклы по железнодорожнову адресу: станция Ковров-263105, Горьковской ж. д.,. 3466.

В этом случае владелец должен указать станцию назначения и железную дорогу, куда завод обязан возвратить изделие после гарантийного ремонта.

Рекламационный акт должен быть составлен владельцем с участием компетентных представителей одной из следующих организаций: Госавтоинспекции, станции технического обслуживания (гарантийной мастерской или автотранспортного хозяйства). Составленный акт заверить гербовой печатью данной организации.

В акте должно быть указано:

1. Время и место составления акта.

2. Фамилия, имя, отчество и должность лиц. составивших акт.

3. Модель мотоцикла, номер двигателя и рамы

4. Дата получения мотоцикла в магазине.

5. Дата регистрации мотоцикла в Госавтоинспекции и государственный, номерной знак.
