1.29

Engine

CATEGORY

SPECIFICATION

Engine Number

1205440

Engine Type

Thunder Stroke 111 V-Twin

Engine Configuration

49° OHV Pushrod V-Twin

Engine Wet Weight

297 lbs (134.7 kg)

Engine Displacement

111 cid (1811 cc)

Engine Cooling System

Air / Oil

Compression Ratio

9.5:1

Compression Pressure

90–110 psi (620–758 kPa)

Valve Train

2 Valves per cylinder / Hydraulic Lifters

Bore x Stroke

101 mm x 113 mm

Idle Speed / Fast Idle Spd

800 RPM ± 50 RPM (warm)

Oil Capacity

5.5 qts (5.2 L)

Oil Type

SAE 20W40 (recommended)

Lubrication System

Semi-Dry Sump

Spark Plug Type / Gap

DCPR8E / 0.034 in (0.9 mm)

Exhaust System

Two O2 Sensors (one in each pipe) / Single three-way catalyst

Fuel System

CATEGORY

SPECIFICATION

Fuel System Type

Electronic Fuel Injection (ME17)

Fuel Delivery

Electronic Fuel Pump (in tank)

Fuel Pressure

58 psi (400 kPa)

Throttle Body Bore Size

2.125 in (54 mm)

Fuel Capacity

5.5 gal (20.8 L)

Fuel Reserve Capacity

1.0 gal (3.8 L)

Fuel Type

91 Octane recommended ((R+M/2) method)

GENERAL / SPECIFICATIONS

1

1.30

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

Electrical

CATEGORY

SPECIFICATION

Stator Rated Output

710W @ 2000 RPM

Battery

12V / 18 AH / 310 CCA, Sealed Glass Mat

Headlights

H4 12V 60/55W Long Life

Auxiliary Lights

H8 35W

Tail / Brake

LED (non-serviceable)

Turn Signals

LED (non-serviceable)

Starting System

Electric Start

Ignition System

Bosch ME-17 (ECM Controlled)

Instrument Type

Multifunction Instrument Cluster

DC Outlet

Standard 12V

Drivetrain

CATEGORY

SPECIFICATION

Transmission Type

6 Speed Overdrive, Constant Mesh

Clutch Type

Wet, Multi-Plate, Coil Spring

Primary Drive Type

Wet, Gear Drive w/Torque Compensator

Primary Reduction Ratio

1.56:1

Final Drive Type / Ratio

Belt / 2.2:1

Belt Type / Belt Width

24 mm Carbon Fiber Reinforced Belt

Gear Shift Pattern

1 Down, 5 Up

Transmission Gear Ratios:

1st

2.73:1

2nd

1.86:1

3rd

1.38:1

4th

1.10:1

5th

.94:1

6th

.81:1

GENERAL / SPECIFICATIONS

1.31

Suspension

CATEGORY

SPECIFICATION

Front Suspension Type

Conventional Telescopic Fork

Front Travel

4.7 in (11.9 cm)

Front Tube Diameter

46 mm

Rear Shock Type

Single, Monotube Air Adjustable Shock

Rear Swingarm Type

Cast Aluminum

Rear Travel

4.5 in (11.4 cm)

Wheels / Brakes

CATEGORY

SPECIFICATION

Front Tire Type / Size

Dunlop American Elite – 130/60B19

Front Wheel Type / Size

Cast / 19 in X 3.5 in

Front Tire Air Pressure

36 PSI (248 kPa)

Front Brake, Type

Dual Floating Disc / 4 Piston Calipers

Rear Tire Type / Size

Dunlop Elite 3– 180/60R16

Rear Wheel

Cast / 16 in X 5 in

Rear Tire Air Pressure

41 PSI (282 kPa)

Rear Brake, Type

Single Floating Disc / 2 Piston Caliper

Brake Fluid Type

DOT 4

All specifications are for Indian Chieftain Limited models. Specifications may change with the addition of custom
order options and / or accessories. Indian Motorcycle Company reserves the right without prior notice to
discontinue at any time at its discretion any of the items herein or change specifications or designs without
incurring any obligation to the customer.

GENERAL / SPECIFICATIONS

1

1.32

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

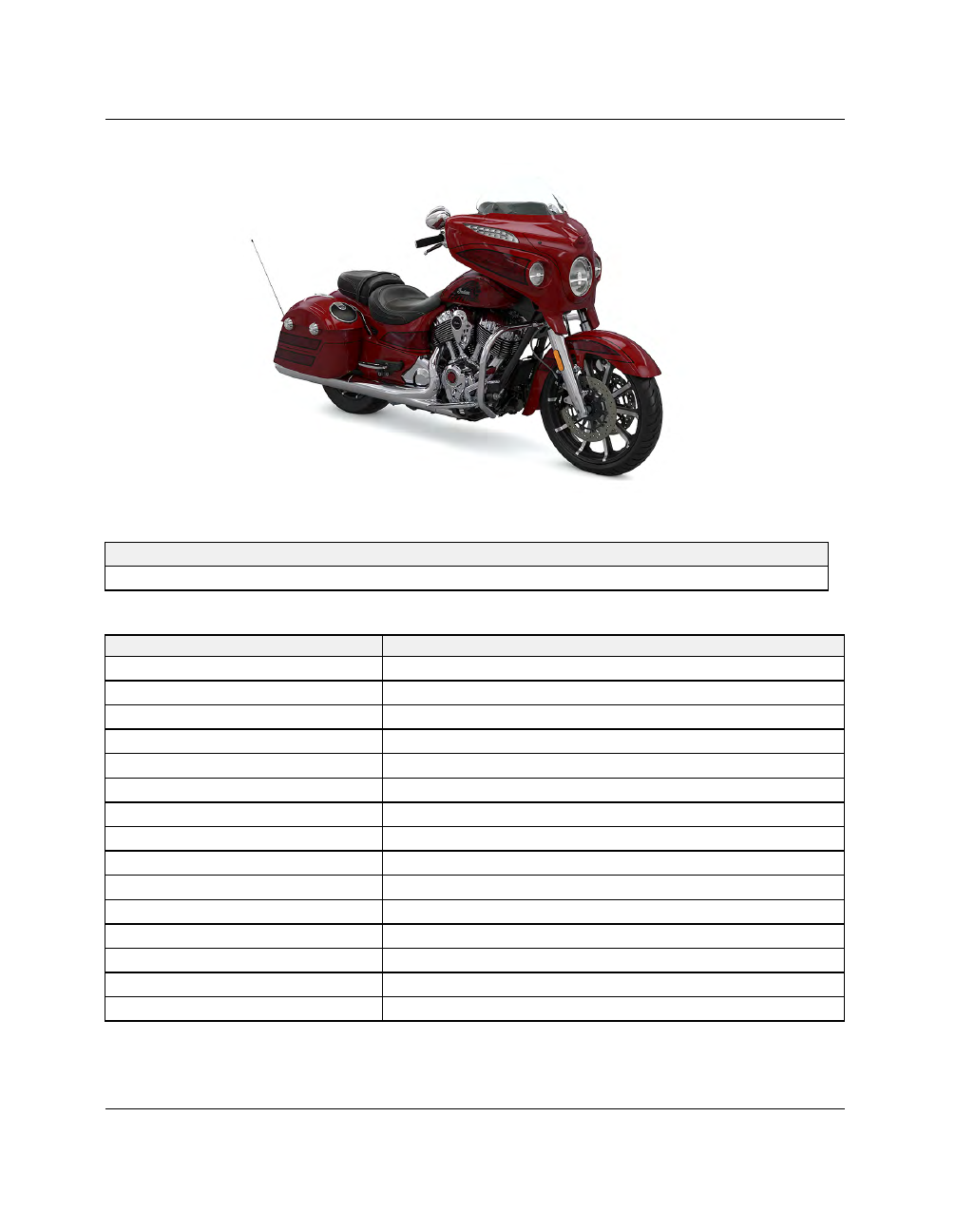

22001177 CCHHIIEEFFTTAAIINN EELLIITTEE

Model Numbers

2017

N17TCEAAA4

Chassis

CATEGORY

SPECIFICATION

Dry Weight

831 lbs (377 kg)

Wet Weight

863 lbs (392 kg)

Gross Vehicle Weight Rating

1385 lbs (628 kg)

Gross Axle Weight Rating, Front

500 lbs (227 kg)

Gross Axle Weight Rating, Rear

885 lbs (402 kg)

Maximum Load

522 lbs (237 kg)

Overall Length

98.7 in (2506 mm)

Overall Width

39.4 in (1000 mm)

Overall Height

57.0 in (1448 mm)

Seat Height

26.0 in (660 mm)

Ground Clearance

5.6 in (142 mm)

Total Storage Capacity

45 lbs (20 kg)

Passenger Capacity

1

Wheelbase

65.7 in (1668 mm)

Rake / Trail

25° / 5.9 in (150.0 mm)

GENERAL / SPECIFICATIONS

1.33

Engine

CATEGORY

SPECIFICATION

Engine Number

1205440

Engine Type

Thunder Stroke 111 V-Twin

Engine Configuration

49° OHV Pushrod V-Twin

Engine Wet Weight

297 lbs (134.7 kg)

Engine Displacement

111 cid (1811 cc)

Engine Cooling System

Air / Oil

Compression Ratio

9.5:1

Compression Pressure

90–110 psi (620–758 kPa)

Valve Train

2 Valves per cylinder / Hydraulic Lifters

Bore x Stroke

101 mm x 113 mm

Idle Speed / Fast Idle Spd

800 RPM ± 50 RPM (warm)

Oil Capacity

5.5 qts (5.2 L)

Oil Type

SAE 20W40 (recommended)

Lubrication System

Semi-Dry Sump

Spark Plug Type / Gap

DCPR8E / 0.034 in (0.9 mm)

Exhaust System

Two O2 Sensors (one in each pipe) / Single three-way catalyst

Fuel System

CATEGORY

SPECIFICATION

Fuel System Type

Electronic Fuel Injection (ME17)

Fuel Delivery

Electronic Fuel Pump (in tank)

Fuel Pressure

58 psi (400 kPa)

Throttle Body Bore Size

2.125 in (54 mm)

Fuel Capacity

5.5 gal (20.8 L)

Fuel Reserve Capacity

1.0 gal (3.8 L)

Fuel Type

91 Octane recommended ((R+M/2) method)

GENERAL / SPECIFICATIONS

1

1.34

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

Electrical

CATEGORY

SPECIFICATION

Stator Rated Output

710W @ 2000 RPM

Battery

12V / 18 AH / 310 CCA, Sealed Glass Mat

Headlights

LED (non-serviceable)
H4 12V 60/55W Long Life (INT’L)

Auxiliary Lights

H8 35W

Tail / Brake

LED (non-serviceable)

Turn Signals

LED (non-serviceable)

Starting System

Electric Start

Ignition System

Bosch ME-17 (ECM Controlled)

Instrument Type

Multifunction Instrument Cluster

DC Outlet

Standard 12V

Drivetrain

CATEGORY

SPECIFICATION

Transmission Type

6 Speed Overdrive, Constant Mesh

Clutch Type

Wet, Multi-Plate, Coil Spring

Primary Drive Type

Wet, Gear Drive w/Torque Compensator

Primary Reduction Ratio

1.56:1

Final Drive Type / Ratio

Belt / 2.2:1

Belt Type / Belt Width

24 mm Carbon Fiber Reinforced Belt

Gear Shift Pattern

1 Down, 5 Up

Transmission Gear Ratios:

1st

2.73:1

2nd

1.86:1

3rd

1.38:1

4th

1.10:1

5th

.94:1

6th

.81:1

GENERAL / SPECIFICATIONS

1.35

Suspension

CATEGORY

SPECIFICATION

Front Suspension Type

Conventional Telescopic Fork

Front Travel

4.7 in (11.9 cm)

Front Tube Diameter

46 mm

Rear Shock Type

Single, Monotube Air Adjustable Shock

Rear Swingarm Type

Cast Aluminum

Rear Travel

4.5 in (11.4 cm)

Wheels / Brakes

CATEGORY

SPECIFICATION

Front Tire Type / Size

Dunlop American Elite – 130/60B19

Front Wheel Type / Size

Cast / 19 in X 3.5 in

Front Tire Air Pressure

36 PSI (248 kPa)

Front Brake, Type

Dual Floating Disc / 4 Piston Calipers

Rear Tire Type / Size

Dunlop Elite 3– 180/60R16

Rear Wheel

Cast / 16 in X 5 in

Rear Tire Air Pressure

41 PSI (282 kPa)

Rear Brake, Type

Single Floating Disc / 2 Piston Caliper

Brake Fluid Type

DOT 4

All specifications are for Indian Chieftain Elite models. Specifications may change with the addition of custom
order options and / or accessories. Indian Motorcycle Company reserves the right without prior notice to
discontinue at any time at its discretion any of the items herein or change specifications or designs without
incurring any obligation to the customer.

GENERAL / SPECIFICATIONS

1

1.36

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

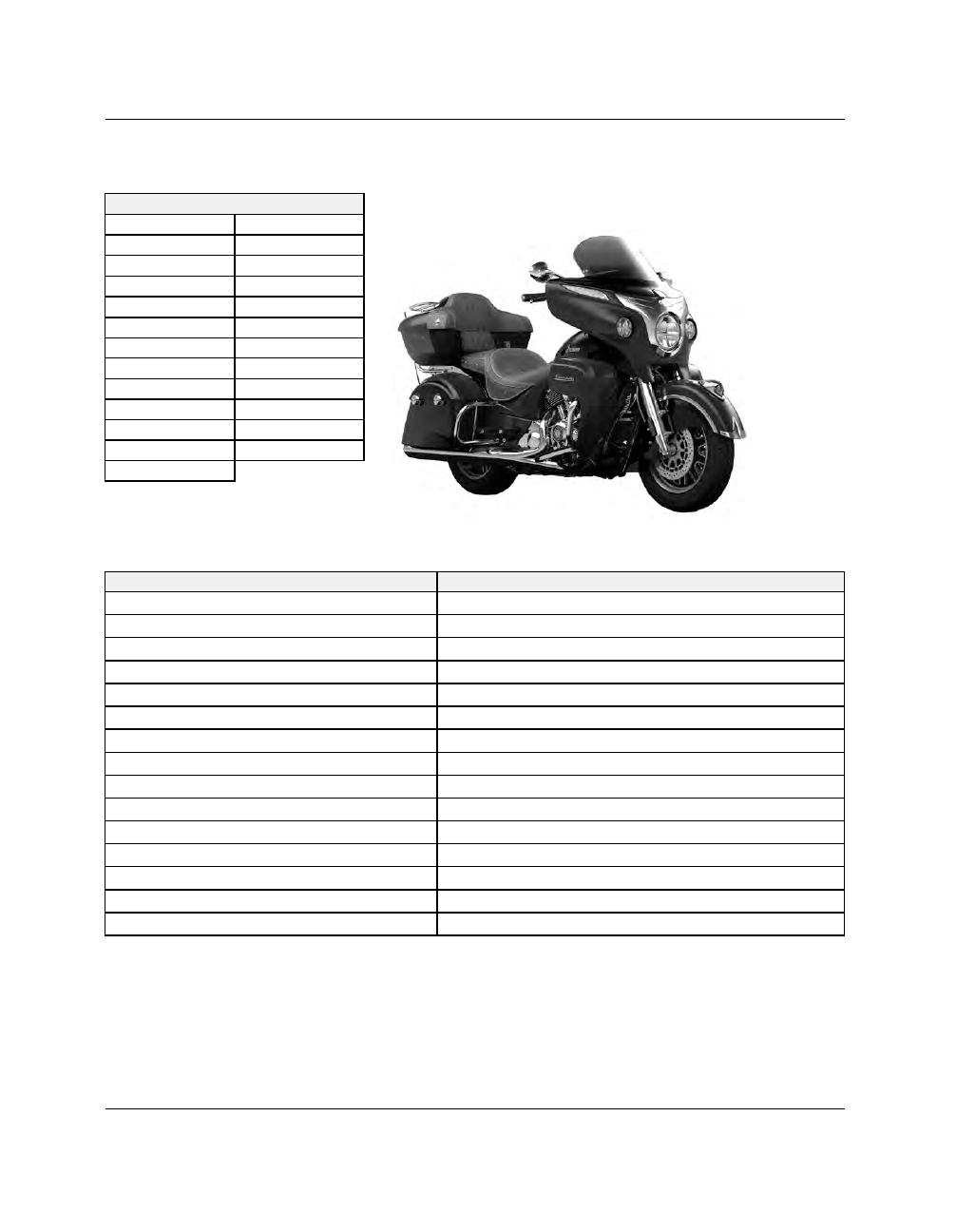

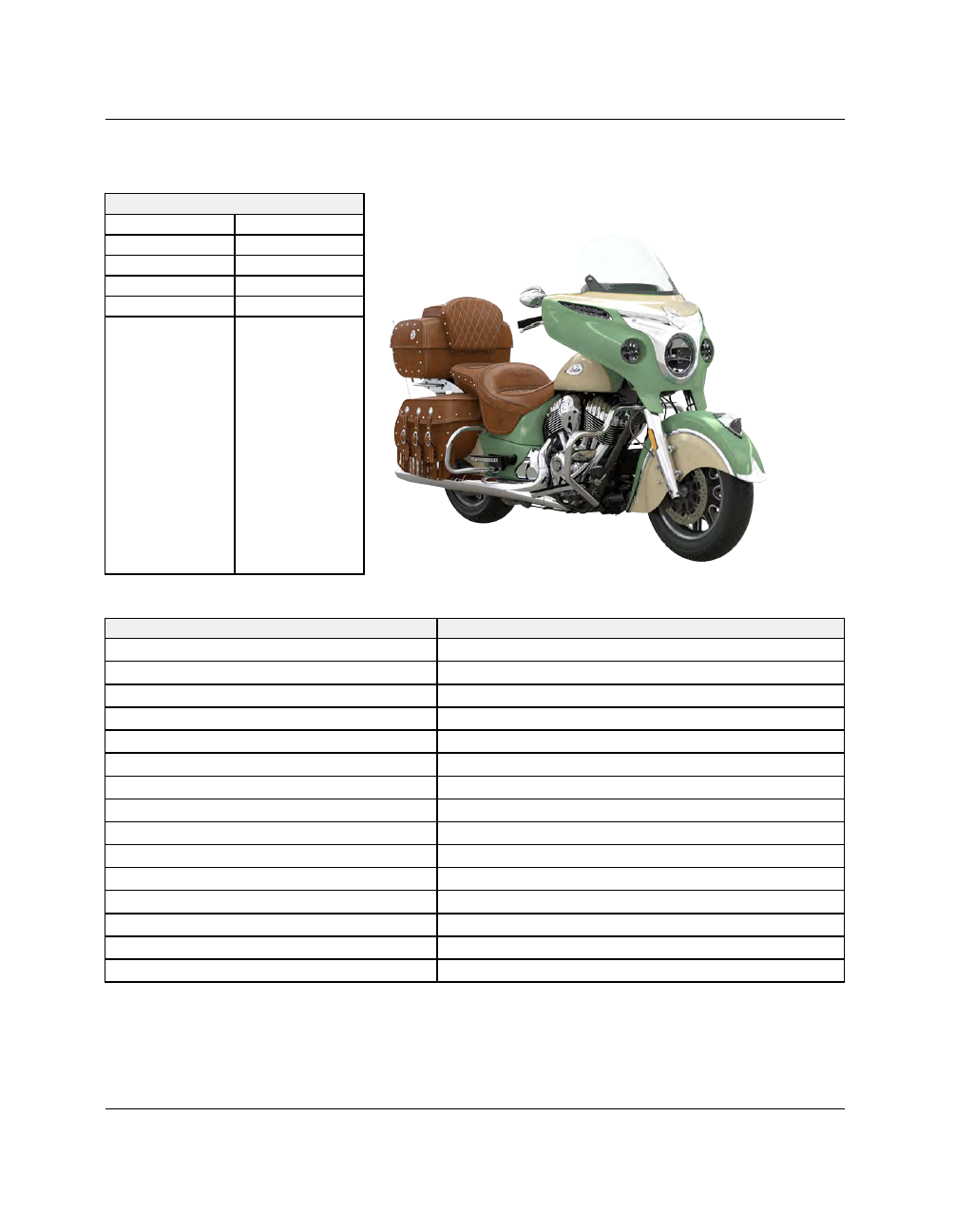

22001177 RROOAADDM

MAASSTTEERR

Model Numbers

2017

N17TRAAAAA

N17TRAAACB

N17TRAAAAB

N17TRAAACG

N17TRAAAAG

N17TRAAACV

N17TRAAAAV

N17TRAAACX

N17TRAAAAX

N17TRAAACZ

N17TRAAAAZ

N17TRAAAEA

N17TRAAABA

N17TRAAAEB

N17TRAAABB

N17TRAAAEG

N17TRAAABG

N17TRAAAEV

N17TRAAABV

N17TRAAAEX

N17TRAAABX

N17TRAAAKA

N17TRAAABZ

N17TRAAAKD

N17TRAAACA

Chassis

CATEGORY

SPECIFICATION

Dry Weight

912 lbs (414 kg)

Wet Weight

944 lbs (428 kg)

Gross Vehicle Weight Rating

1385 lbs (628 kg)

Gross Axle Weight Rating, Front

500 lbs (227 kg)

Gross Axle Weight Rating, Rear

885 lbs (401 kg)

Maximum Load

441 lbs (200 kg)

Overall Length

104.6 in (2656 mm)

Overall Width

39.4 in (1000 mm)

Overall Height

58.7 in (1491 mm)

Seat Height

26.5 in (673.1 mm)

Ground Clearance

5.5 in (140 mm)

Total Storage Capacity

85 lbs (36 kg)

Passenger Capacity

1

Wheelbase

65.7 in (1668 mm)

Rake / Trail

25° / 5.9 in (150.0 mm)

GENERAL / SPECIFICATIONS

1.37

Engine

CATEGORY

SPECIFICATION

Engine Number

1205440

Engine Type

Thunder Stroke 111

Engine Configuration

49° OHV Pushrod V-Twin

Engine Wet Weight

297 lbs (134.7 kg)

Engine Displacement

111 cid (1811 cc)

Engine Cooling System

Air / Oil

Compression Ratio

9.5:1

Compression Pressure

90–110 psi (620–758 kPa)

Valve Train

2 Valves per cylinder / Hydraulic Lifters

Bore x Stroke

101 mm x 113 mm

Idle Speed / Fast Idle Spd

800 RPM ± 50 RPM (warm)

Oil Capacity

5.5 qts (5.2 L)

Oil Type

SAE 20W40 (recommended)

Lubrication System

Semi-Dry Sump

Spark Plug Type / Gap

DCPR8E / 0.034 in (0.9 mm)

Exhaust System

Two O2 Sensors (one in each pipe) / Single three-way
catalyst

Fuel System

CATEGORY

SPECIFICATION

Fuel System Type

Electronic Fuel Injection (ME17)

Fuel Delivery

Electronic Fuel Pump (in tank)

Fuel Pressure

58 psi (400 kPa)

Throttle Body Bore Size

2.125 in (54 mm)

Fuel Capacity

5.5 gal (20.8 L)

Fuel Reserve Capacity

1.0 gal (3.8 L)

Fuel Type

91 Octane recommended ((R+M/2) method)

GENERAL / SPECIFICATIONS

1

1.38

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

Electrical

CATEGORY

SPECIFICATION

Stator Rated Output

710W @ 2000 RPM

Battery

12V / 18 AH / 310 CCA, Sealed Glass Mat

Headlights

H4 12V 60/55W Long Life

Auxiliary Lights

H8 35W

Tail / Brake

LED (non-serviceable)

Turn Signals

LED (non-serviceable)

Starting System

Electric Start

Ignition System

Bosch ME-17 (ECM Controlled)

Instrument Type

Multifunction Instrument Cluster

DC Outlet

Standard 12V (Accessory)

Drivetrain

CATEGORY

SPECIFICATION

Transmission Type

6 Speed Overdrive, Constant Mesh

Clutch Type

Wet, Multi-Plate, Coil Spring

Primary Drive Type

Wet, Gear Drive w/Torque Compensator

Primary Reduction Ratio

1.56:1

Final Drive Type / Ratio

Belt / 2.2:1

Belt Type / Belt Width

24 mm Carbon Fiber Reinforced Belt

Gear Shift Pattern

1 Down, 5 Up

Transmission Gear Ratios:

1st

2.73:1

2nd

1.86:1

3rd

1.38:1

4th

1.10:1

5th

.94:1

6th

.81:1

GENERAL / SPECIFICATIONS

1.39

Suspension

CATEGORY

SPECIFICATION

Front Suspension Type

Conventional Telescopic Fork

Front Travel

4.68 in (11.9 cm)

Front Tube Diameter

46 mm

Rear Shock Type

Single, Monotube Gas with Adjustable Preload

Rear Swingarm Type

Cast Aluminum

Rear Travel

3.7 in (9.4 cm)

Wheels / Brakes

CATEGORY

SPECIFICATION

Front Tire Type / Size

Dunlop Elite 3– 130/90B16

Front Wheel Type / Size

Cast / 16 in X 3.5 in

Front Tire Air Pressure

36 PSI (248 kPa)

Front Brake, Type

Dual Floating Disc / 4 Piston Calipers

Rear Tire

Dunlop Elite 3– 180/60R16

Rear Wheel

Cast / 16 in X 5 in

Rear Tire Air Pressure

41 PSI (283 kPa)

Rear Brake, Type

Single Floating Disc / 2 Piston Caliper

Brake Fluid Type

DOT 4

All specifications are for standard Indian Roadmaster models. Specifications may change with the addition of
custom order options and / or accessories. Indian Motorcycle Company reserves the right without prior notice to
discontinue at any time at its discretion any of the items herein or change specifications or designs without
incurring any obligation to the customer.

GENERAL / SPECIFICATIONS

1

1.40

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

22001177 RROOAADDM

MAASSTTEERR CCLLAASSSSIICC

Model Numbers

2017

N17TRLAAAA

N17TRLAABA

N17TRLAACA

N17TRLAAEA

N17TRLAAAG

N17TRLAABG

N17TRLAACG

N17TRLAAEG

N17TRLAAAE

N17TRLAABE

N17TRLAACE

N17TRLAAEE

Chassis

CATEGORY

SPECIFICATION

Dry Weight

864 lbs (392 kg)

Wet Weight

896 lbs (406 kg)

Gross Vehicle Weight Rating

1385 lbs (628 kg)

Gross Axle Weight Rating, Front

500 lbs (227 kg)

Gross Axle Weight Rating, Rear

885 lbs (401 kg)

Maximum Load

489 lbs (222 kg)

Overall Length

103.5 in (2630 mm)

Overall Width

39.4 in (1000 mm)

Overall Height

58.7 in (1491 mm)

Seat Height

26.5 in (673.1 mm)

Ground Clearance

5.5 in (140 mm)

Total Storage Capacity

56 lbs (25 kg)

Passenger Capacity

1

Wheelbase

65.7 in (1668 mm)

Rake / Trail

25° / 5.9 in (150.0 mm)

GENERAL / SPECIFICATIONS

1.41

Engine

CATEGORY

SPECIFICATION

Engine Number

1205440

Engine Type

Thunder Stroke 111

Engine Configuration

49° OHV Pushrod V-Twin

Engine Wet Weight

297 lbs (134.7 kg)

Engine Displacement

111 cid (1811 cc)

Engine Cooling System

Air / Oil

Compression Ratio

9.5:1

Compression Pressure

90–110 psi (620–758 kPa)

Valve Train

2 Valves per cylinder / Hydraulic Lifters

Bore x Stroke

101 mm x 113 mm

Idle Speed / Fast Idle Spd

800 RPM ± 50 RPM (warm)

Oil Capacity

5.5 qts (5.2 L)

Oil Type

SAE 20W40 (recommended)

Lubrication System

Semi-Dry Sump

Spark Plug Type / Gap

DCPR8E / 0.034 in (0.9 mm)

Exhaust System

Two O2 Sensors (one in each pipe) / Single three-way
catalyst

Fuel System

CATEGORY

SPECIFICATION

Fuel System Type

Electronic Fuel Injection (ME17)

Fuel Delivery

Electronic Fuel Pump (in tank)

Fuel Pressure

58 psi (400 kPa)

Throttle Body Bore Size

2.125 in (54 mm)

Fuel Capacity

5.5 gal (20.8 L)

Fuel Reserve Capacity

1.0 gal (3.8 L)

Fuel Type

91 Octane recommended ((R+M/2) method)

GENERAL / SPECIFICATIONS

1

1.42

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

Electrical

CATEGORY

SPECIFICATION

Stator Rated Output

710W @ 2000 RPM

Battery

12V / 18 AH / 310 CCA, Sealed Glass Mat

Headlights

H4 12V 60/55W Long Life

Auxiliary Lights

H8 35W

Tail / Brake

LED (non-serviceable)

Turn Signals

LED (non-serviceable)

Starting System

Electric Start

Ignition System

Bosch ME-17 (ECM Controlled)

Instrument Type

Multifunction Instrument Cluster

DC Outlet

Standard 12V (Accessory)

Drivetrain

CATEGORY

SPECIFICATION

Transmission Type

6 Speed Overdrive, Constant Mesh

Clutch Type

Wet, Multi-Plate, Coil Spring

Primary Drive Type

Wet, Gear Drive w/Torque Compensator

Primary Reduction Ratio

1.56:1

Final Drive Type / Ratio

Belt / 2.2:1

Belt Type / Belt Width

24 mm Carbon Fiber Reinforced Belt

Gear Shift Pattern

1 Down, 5 Up

Transmission Gear Ratios:

1st

2.73:1

2nd

1.86:1

3rd

1.38:1

4th

1.10:1

5th

.94:1

6th

.81:1

GENERAL / SPECIFICATIONS

1.43

Suspension

CATEGORY

SPECIFICATION

Front Suspension Type

Conventional Telescopic Fork

Front Travel

4.68 in (11.9 cm)

Front Tube Diameter

46 mm

Rear Shock Type

Single, Monotube Gas with Adjustable Preload

Rear Swingarm Type

Cast Aluminum

Rear Travel

3.7 in (9.4 cm)

Wheels / Brakes

CATEGORY

SPECIFICATION

Front Tire Type / Size

Dunlop Elite 3– 130/90B16

Front Wheel Type / Size

Cast / 16 in X 3.5 in

Front Tire Air Pressure

36 PSI (248 kPa)

Front Brake, Type

Dual Floating Disc / 4 Piston Calipers

Rear Tire

Dunlop Elite 3– 180/60R16

Rear Wheel

Cast / 16 in X 5 in

Rear Tire Air Pressure

41 PSI (283 kPa)

Rear Brake, Type

Single Floating Disc / 2 Piston Caliper

Brake Fluid Type

DOT 4

All specifications are for Indian Roadmaster Classic models. Specifications may change with the addition of
custom order options and / or accessories. Indian Motorcycle Company reserves the right without prior notice to
discontinue at any time at its discretion any of the items herein or change specifications or designs without
incurring any obligation to the customer.

VVEEHHIICCLLEE LLOOAADDIINNGG

GGRROOSSSS VVEEHHIICCLLEE W

WEEIIGGHHTT RRAATTIINNGG ((GGVVW

WRR))

WARNING

Exceeding the gross vehicle weight rating of your
motorcycle can reduce stability and handling and

could cause loss of control. NEVER exceed the gross

vehicle weight rating of your motorcycle.

The

maximum load capacity

of your motorcycle is the

maximum weight you may add to your motorcycle

without

exceeding

the

GVWR

.

This

capacity

is

determined by calculating the difference between
your motorcycle’s GVWR and wet weight.

Refer to the specification section of this manual or the
Manufacturing

Information

/

VIN

label

on

the

motorcycle frame for model-specific information.
Refer to Information label section in this manual for
location on the motorcycle.

When determining the weight you will be adding to
your motorcycle, to ensure you do not exceed the
maximum load capacity, include the following:

• operator body weight
• passenger body weight
• weight of all riders’ apparel and items in or on

apparel

• weight of any accessories and their contents
• weight of any additional cargo on the motorcycle

GENERAL / SPECIFICATIONS

1

1.44

9927618 R03 - 2017 Indian Motorcycle (Full-Size) Service Manual

PPUUBBLLIICCAATTIIOONNSS &

& TTEECCHHNNIICCAALL LLIITTEERRAATTUURREE

PPUUBBLLIICCAATTIIOONNSS PPAARRTT NNUUM

MBBEERRSS

Some Indian Motorcycle publications, such as Owner’s Manuals and Parts Books may be available on-line at the
Indian Motorcycle website; http://www.indianmotorcycle.com/

Service Manuals and Owner’s Manuals can be purchased through any authorized Indian motorcycle dealer. The
part numbers are listed in the following table.

MODEL YEAR /

MARKET

MODEL

SERVICE MANUAL

PART NUMBERS

OWNER’S MANUAL

PART NUMBERS

PARTS BOOK

PART NUMBERS

2017 Indian Motorcycle
(U.S.)

Classic

9927618

9927464

9927429

Vintage

Chief

Darkhorse

9927430

Chieftain

9927431

Chieftain

Darkhorse

9927690

Roadmaster

9927431

Springfield

9927432

2017 Indian Motorcycle
(CAN)

Classic

9927618

9927466

9927429

Vintage

Chief

Darkhorse

9927430

Chieftain /

Limited /

Elite

9925931

Chieftain

Darkhorse

9927690

Roadmaster

9927431

Springfield

9927432

2017 Indian Motorcycle
(INT’L)

Classic

9927618

9927468

9927429

Vintage

Chief

Darkhorse

9927430

Chieftain /

Limited /

Elite

9927431

Chieftain

Darkhorse

9927690

Roadmaster

9927431

Springfield

9927432

GENERAL / SPECIFICATIONS
