Устранение неисправностей

Поиск и устранение неисправностей

При  возникновении  проблем  при  эксплуатации  гидроцикла  попытайтесь  установить  возможную  причину,
воспользовавшись этим разделом.
Если вы не можете установить причину или процедура ремонта не описана в данном руководстве, обратитесь
к дилеру Yamaha для осуществления необходимого обслуживания.

Поиск и устранение неисправностей

ПРОбЛЕМА

ВОЗМОЖНАя ПРИЧИНА

СРЕДСТВО УСТРАНЕНИя

C.

Двигатель не запускается
(стартер не вращается)

Кнопка аварийной
остановки двигателя

Скоба не установлена
на место

Установите скобу

27

Система безопасности
Yamaha

Включен режим
блокировки

Отключите режим
блокировки

26

Предохранитель

Предохранитель перегорел

Замените предохранитель
и проверьте проводку

101

Аккумулятор

Аккумулятор разрядился

Перезарядите

87

Полюса подсоединены
ненадежно

Затяните соединения

87

Клеммы покрыты
коррозией

Очистите

87

Стартер

Стартер неисправен

Обратитесь к дилеру
Yamaha для ремонта

–

Двигатель не запускается
(стартер вращается)

Рычаг дроссельной
заслонки

Выжат

Отпустите

27

Топливо

Топливо отсутствует

Заправьте гидроцикл

56

Истек срок хранения
топлива или оно
загрязнено

Обратитесь к дилеру
Yamaha для ремонта

–

Топливный бак

Наличие воды или грязи
в баке

Обратитесь к дилеру
Yamaha для ремонта

–

Свеча зажигания

Свеча загрязнена или
повреждена

Обратитесь к дилеру
Yamaha для ремонта

–

Колпачок свечи зажигания

Колпачок не подсоединен
или изношен

Обратитесь к дилеру
Yamaha для ремонта

–

Подключен к другому
цилиндру

Обратитесь к дилеру
Yamaha для ремонта

–

Система впрыска топлива

Неисправен насос

Обратитесь к дилеру
Yamaha для ремонта

–

Рычаг дроссельной
заслонки

Неисправен

Обратитесь к дилеру
Yamaha для ремонта

–

98

Устранение неисправностей

ПРОбЛЕМА

ВОЗМОЖНАя ПРИЧИНА

СРЕДСТВО УСТРАНЕНИя

С.

Двигатель останавливается или
работает с перебоями

Топливо

Топливо отсутствует Заправьте гидроцикл

56

Истек срок хранения
топлива или оно
загрязнено

Обратитесь к дилеру
Yamaha для ремонта

–

Топливный бак

Наличие воды или
грязи в баке

Обратитесь к дилеру
Yamaha для ремонта

–

Свеча зажигания

Свеча загрязнена
или повреждена

Обратитесь к дилеру
Yamaha для ремонта

–

Неверный тепловой
диапазон свечи

Обратитесь к дилеру
Yamaha для ремонта

–

Неправильный зазор
между электродами

Обратитесь к дилеру
Yamaha для ремонта

–

Колпачок свечи зажигания

Колпачок изношен

Обратитесь к дилеру
Yamaha для ремонта

–

Колпачок
поврежден, порван
или сломан

Обратитесь к дилеру
Yamaha для ремонта

Электропроводка

Ненадежные
соединения

Обратитесь к дилеру
Yamaha для ремонта

Система впрыска топлива

Инжекторы
неисправны или
забиты

Обратитесь к дилеру
Yamaha для ремонта

Мигают предупредительные
индикаторы

Уровень топлива

Топливо отсутствует Заправьте гидроцикл

56

Давление моторного масла

Давление моторного
масла упало

Обратитесь к дилеру
Yamaha для ремонта

42

Двигатель перегрет

Впускная решетка
забита

Очистите решетку

98

Проверьте двигатель

Неисправны датчики

Обратитесь к дилеру
Yamaha для ремонта

43

99

Устранение неисправностей

ПРОбЛЕМА

ВОЗМОЖНАя ПРИЧИНА

СРЕДСТВО УСТРАНЕНИя

С.

Гидроцикл замедляет ход
или теряет мощность

Рычаг переключения
передач

Неполностью
переведен вперед

Переведите рычаг вперед
до упора

31

Система безопасности
Yamaha

Выбран режим
малого газа

Выберите нормальный
режим

34

Кавитация

Впускная решетка
забита

Очистите

100

Винт поврежден
или изношен

Обратитесь к дилеру
Yamaha для ремонта

100

Перегрев двигателя

Включен режим
понижения частоты
вращения вала
двигателя

Очистите впускную
решетку и дайте
двигателю остыть

42

Сигнализатор низкого
давления масла

Включен режим
понижения частоты
вращения вала
двигателя

Долейте масло

42

Свеча зажигания

Свеча загрязнена
или повреждена

Обратитесь к дилеру
Yamaha для ремонта

–

Свеча с неверным
калильным числом

Обратитесь к дилеру
Yamaha для ремонта

–

Неправильный зазор
между электродами

Обратитесь к дилеру
Yamaha для ремонта

–

Колпачок свечи зажигания Колпачок ослаблен

Обратитесь к дилеру
Yamaha для ремонта

–

Электропроводка

Ненадежные
соединения

Обратитесь к дилеру
Yamaha для ремонта

–

Топливо

Истек срок хранения
топлива или оно
загрязнено

Обратитесь к дилеру
Yamaha для ремонта

–

Воздухоочиститель

Засорен

Обратитесь к дилеру
Yamaha для ремонта

–

Залит маслом

Обратитесь к дилеру
Yamaha для ремонта

–

Рычаг дроссельной
заслонки

Неисправен

Обратитесь к дилеру
Yamaha для ремонта

–

100

Устранение неисправностей

Порядок действий

в чрезвычайных ситуациях

Очистка впускной решетки и винта



ПРЕДОСТЕРЕЖЕНИЕ



До  удаления  водорослей  или  грязи  с  впускной  ре-
шетки  или  винта  выключите  двигатель  и  снимите
скобу  с  аварийного  выключателя  двигателя.  При-
косновение  к  вращающимся  частям  водометного
движителя может привести к серьезной травме или
летальному исходу.

Если во впускную решетку или винт попали водоросли
или  грязь,  может  возникнуть  кавитация,  из-за  кото-
рой тяга уменьшается даже при увеличении скорости
двигателя. Если продолжить работу в такой ситуации,
двигатель перегреется и может выйти из строя.

ПРИМЕЧАНИЕ. Если во впускную решетку попали во-
доросли или грязь, не развивайте скорость выше ско-
рости глиссирования, пока они не будут извлечены.

Если  имеются  какие-либо  признаки  загрязнения
впускной решетки или винта водорослями или гря-
зью,  вернитесь  на  берег  и  проверьте,  так  ли  это.
Обязательно  остановите  двигатель  до  швартовки
гидроцикла.

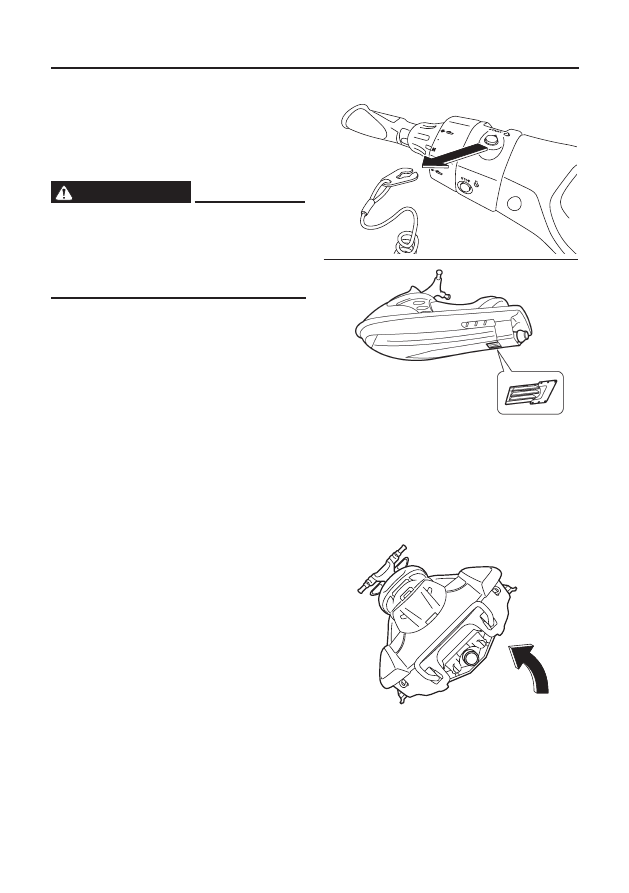

1  Положите  под  гидроцикл  подходящую  чистую

ткань или ковер, чтобы защитить корпус от тре-
ния и царапин. Переверните гидроцикл на бок,
как показано на рисунке.

ПРИМЕЧАНИЕ. Всегда

кладите гидроцикл на левый борт. При перево-
рачивании гидроцикла придерживайте нос, что-
бы не погнуть и не повредить руль.



101

Устранение неисправностей

2  Удалите водоросли и грязь со впускной решетки

водозаборного отверстия, винта, винта, корпуса
и сопла водометного движителя.



Если  удалить  грязь  невозможно,  свяжитесь  с
дилером Yamaha.

Замена аккумулятора

Если  аккумулятор  гидроцикла  разрядился,  запу-
стить  двигатель  можно  при  помощи  12-вольтового
дополнительного  аккумулятора  и  соединительных
кабелей.

Подсоединение соединительных кабелей



ПРЕДОСТЕРЕЖЕНИЕ



Для  предупреждения  взрыва  аккумулятора  и  се-
рьезного повреждения электросистемы выполните
следующее.

●



Подключая аккумулятор, не путайте полярность
соединительных кабелей.

●



Не  подсоединяйте  отрицательный  (–)  соедини-
тельный кабель к отрицательной (–) клемме ак-
кумулятора гидроцикла.

●



Не допускайте соприкосновения положительного
(+) соединительного кабеля с отрицательным (–).

1  Подсоедините положительный (+) соединитель-

ный кабель к положительным (+) клеммам обо-
их аккумуляторов.

2  Подсоедините  один  конец  отрицательного  (–)

соединительного  кабеля  к  отрицательной  (–)
клемме добавочного аккумулятора.

3  Подсоедините  другой  конец  отрицательного  (–)

соединительного кабеля к креплению двигателя.

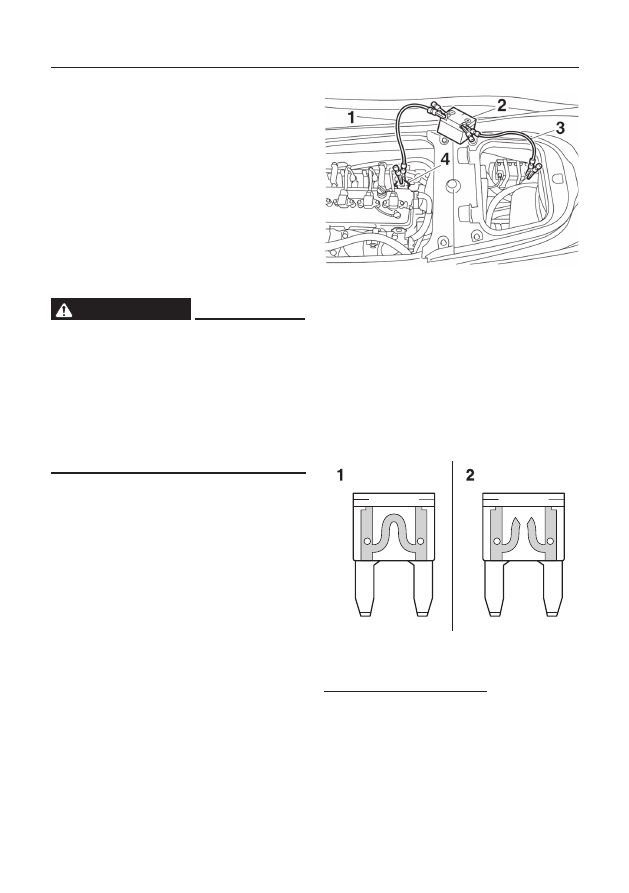

1

  Отрицательный (

–

) соединительный кабель

2

  Дополнительный аккумулятор

3

  Положительный (+) соединительный кабель

4

  Крепление двигателя

4  Запустите  двигатель  и  отсоедините  соедини-

тельные  кабели,  повторив  описанные  выше
действия  в  обратном  порядке.  Информацию  о
запуске двигателя см. на с. 27.

Замена предохранителей

Перегоревшие предохранители необходимо заменить.

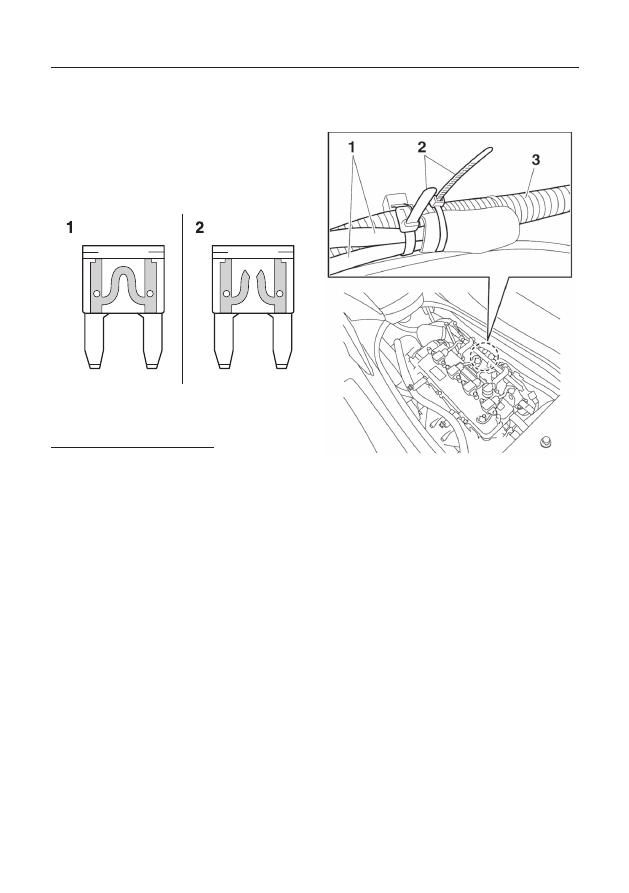

1

  Исправный предохранитель

2

   Сгоревший предохранитель

Порядок замены предохранителя.
1  Снимите сиденья (см. с. 48)

102

Устранение неисправностей

2  Снимите крышку распределительной коробки

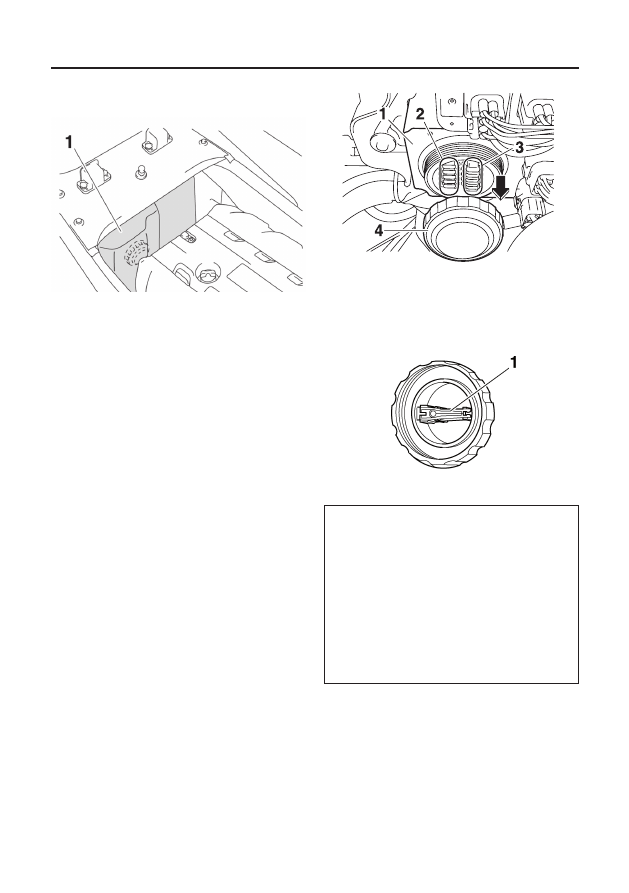

1

Крышка распределительной коробки

3  Открутите и снимите колпачок.
4  Замените перегоревший предохранитель предо-

хранителем  аналогичного  номинала  при  помо-
щи  специального  пинцета,  расположенного  на
обратной стороне крышки.

ПРЕДОСТЕРЕЖЕНИЕ!

Не  используйте  плавкие  предохранители  но-
миналом  выше  рекомендованного.  Установка
плавкого  предохранителя  неверного  номинала
может привести к повреждению системы элек-
трооборудования, а также к возгоранию.

1

  Распределительный блок

2

  Запасной предохранитель

3

  Плавкий предохранитель

4

  Колпачок

1

  Пинцет для извлечения предохранителей

Номинал предохранителя:
Предохранитель аккумуляторной батареи:


30 А

Предохранитель основного реле:


10 А

Предохранитель электронного клапана
дроссельной заслонки:


10 А

Предохранитель системы безопасности:


3 А

Главный предохранитель:


20 А

5   Установите на место колпачок.
6    Установите  на  место  крышку  распределитель-

ной коробки.



103

Устранение неисправностей

7  Установите на место сиденья.
Если  предохранитель  сразу  же  перегорает  снова,
электросистема может быть неисправна. Обратитесь
к дилеру Yamaha.

Замена предохранителя трюмной помпы

Перегоревшие предохранители нужно заменить.

1

   Исправный предохранитель

2

  Сгоревший предохранитель

Порядок замены предохранителя.
1  Снимите  сиденья  и  крышку  двигателя  (демон-

таж сидений описан на с. 47, крышки двигате-
ля - на с. 92)

2  Снимите пластиковые ленты, защищающие гоф-

рированную трубку и провода предохранителя.

СОВЕТ:

Не уроните пластиковые ленты в отсек двигателя.

1

  Провода предохранителя трюмной помпы

2

  Резиновая лента

3

  Гофрированная трубка

3  Извлеките держателя предохранителя из резино-

вого кожуха и снимите кожух предохранителя.

4  Замените перегоревший предохранитель предо-

хранителем  аналогичного  номинала.

ПРЕДО-

СТЕРЕЖЕНИЕ!  Не  используйте  плавкие  предо-
хранители  номиналом  выше  рекомендованного.
Установка  плавкого  предохранителя  неверного
номинала может привести к повреждению систе-
мы электрооборудования, а также к возгоранию.

СОВЕТ:

Если  предохранитель  не  вынимается,  воспользуй-
тесь пинцетом, расположенным на обратной стороне
крышки распределительной коробки (см. с. 101).

104

Устранение неисправностей

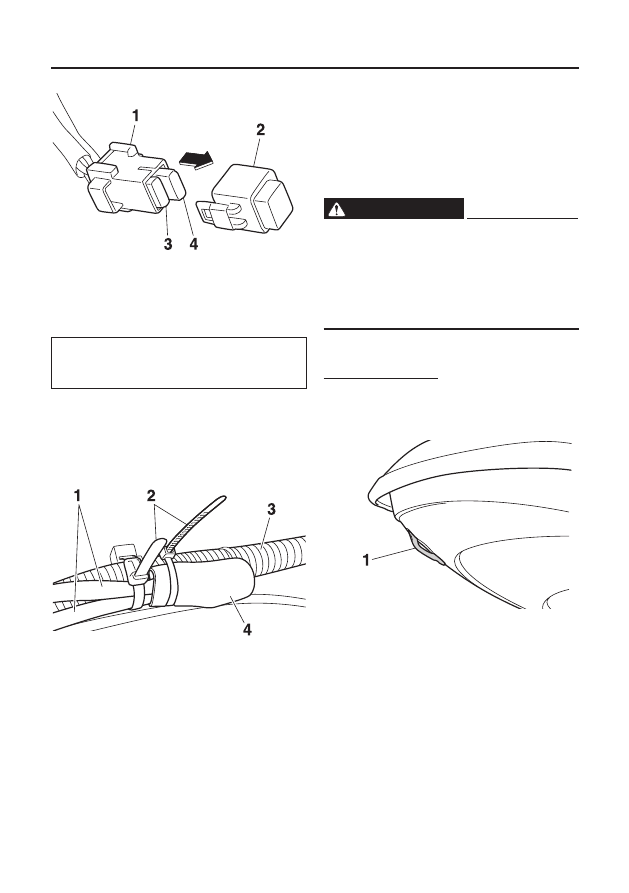

1

  Держатель предохранителя трюмной помпы

2

  Кожух предохранителя

3

  Запасной предохранитель

4

  Плавкий предохранитель

Номинал предохранителя
Предохранитель трюмной помпы:
3 А

5  Установите  кожух  предохранителя  и  вставьте

держатель предохранителя в резиновый кожух.

6  Закройте провода и гофрированную трубку ре-

зиновыми лентами.

1

  Провода предохранителя трюмной помпы

2

  Резиновая лента

3

  Гофрированная трубка

4

  Резиновый кожух

7  Установите крышку двигателя и сиденья.


Если предохранитель сразу же перегорает сно-
ва, электросистема может быть неисправна. Об-
ратитесь к дилеру Yamaha.

буксировка гидроцикла



ПРЕДОСТЕРЕЖЕНИЕ



•

  Лицо, управляющее буксиром, должно сохранять

минимальный ход и избегать плавсредств и пре-
пятствий,  которые  могут  представлять  потенци-
альную опасность для водителя гидроцикла.

•

  Буксирный трос должен быть достаточно длин-

ными, чтобы суда не столкнулись при снижении
скорости буксира.

Если  гидроцикл  становится  неуправляемым,  его
можно отбуксировать на берег.
Буксировка гидроцикла
Длина  буксирного  троса  должна  в  три  раза  превы-
шать совокупную длину буксира и гидроцикла.

1

  Надежно закрепите трос в проушине.

1

  Носовая проушина

2  Сядьте на гидроцикл и держитесь за руль, чтобы

сохранять равновесие гидроцикла.



ПРИМЕЧАНИЕ.



Во  время  буксировки  нос  должен  быть  поднят
над водой, чтобы вода не попала в отсек двига-
теля и не повредила двигатель.

105

Устранение неисправностей

При буксировке необходимо поддерживать скорость
не более 8 км/ч.

ПРИМЕЧАНИЕ. При буксировке необходимо поддер-
живать скорость не более 8 км/ч, чтобы вода не по-
пала в отсек двигателя и не повредила его.

Что делать, если гидроцикл затонул

Если гидроцикл затонул или был залит водой, слейте
воду из отсека двигателя и как можно быстрее свя-
житесь с дилером Yamaha.
1  Поднимите  гидроцикл  из  воды  и  слейте  воду

из багажных отсеков (см. с. 50).

2  Слейте воду из отсека двигателя (см. с. 59).
3  Как можно скорее свяжитесь с дилером Yamaha

для проверки гидроцикла.

ПРИМЕЧАНИЕ.  Дилер  Yamaha  должен  обязательно
обследовать гидроцикл. В противном случае двига-
тель может быть серьезно поврежден.

106

Алфавитный указатель

А

Аккумулятор ............................................................. 87
Аналоговый спидометр/тахометр ........................... 40

б

Буксировка гидроцикла ......................................... 104
Буксировочный кронштейн ..................................... 49

В

Важная маркировка  .................................................. 4
Воднолыжный спорт ................................................ 17
Водонепроницаемые багажные отсеки .................. 50
Водоотделитель........................................................ 30
Вход в док и швартовка ........................................... 84
Выдвижные швартовочные утки (для FX Cruiser HO)  ....50
Выпускное отверстие для охлаждающей воды ..... 29

Г

Глоссарий.................................................................. 20

Д

Дата производства ..................................................... 2
Держатель огнетушителя, кожух и крышка ........... 55
Долговременное хранение ...................................... 90
Другая маркировка .................................................... 8

З

Замена аккумулятора............................................. 101
Замена предохранителей ...................................... 101
Замена предохранителя трюмной помпы ............ 103
Запуск гидроцикла ................................................... 82
Защита от коррозии ................................................. 91
Знакомство с гидроциклом ..................................... 73
Запуск гидроцикла на воде ..................................... 74

И

Идентификационные номера .................................... 1
Идентификационный номер судна (СIN) .................. 1
Информационный дисплей ..................................... 40
Информация об опасности...................................... 15
Информация о модели .............................................. 2

К

Контрольные точки подготовительных проверок .. 65
Кормовой багажный отсек ...................................... 52
Кормовые отверстия ................................................ 49
Кнопка запуска ......................................................... 29
Кнопка остановки двигателя ................................... 29
Круиз-контроль ........................................................ 36

М

Маркировка производителя ...................................... 2
Многофункциональный информационный центр .. 39

Моторное масло ....................................................... 58
Моторное масло и масляный фильтр ..................... 95

Н

Набор инструментов ................................................ 92
Настройка системы безопасности Yamaha ............. 26
Носовое багажное отделение  ................................. 50
Носовое отверстие ................................................... 49

О

Обкатка двигателя .................................................... 62
Оборудование ........................................................... 47
Обучение управлению гидроциклом ...................... 73
Остановка двигателя ................................................ 75
Относитесь к плаванию ответственно .................... 19
Отсеки для принадлежностей  ................................ 50

П

Первичный идентификационный номер .................. 1
Перчаточный ящик ................................................... 51
Подстаканник ........................................................... 53
Переключатель аварийной остановки двигателя .. 27
Подножка для выхода из воды  .............................. 48
Поворот гидроцикла ................................................ 76
Подсоединение кабелей аккумулятора ................ 101
Положение при езде ................................................ 74
Поручень ................................................................... 48
Поручень для выхода из воды ................................ 48
Порядок действий в чрезвычайной ситуации ...... 100
Посадка на гидроцикл в одиночку .......................... 79
Посадка с пассажирами ........................................... 80
Промывка системы охлаждения ............................. 86
Предостерегающая маркировка ................................ 4
Правила техники безопасности в плавании ........... 18
Проверка рычага регулировки положения
рулевой колонки  ..................................................... 68
Проверка аккумуляторной батареи ......................... 66
Проверка уровня трюмной воды ............................. 66
Проверка выпускного отверстия
для охлаждающей воды .......................................... 72
Проверка отсека двигателя ..................................... 65
Проверка скорости холостого хода ........................ 72
Проверка уровня моторного масла......................... 66
Проверка троса переключателя аварийной
остановки двигателя ................................................ 70
Проверка двигателя ................................................. 66
Проверка огнетушителя ........................................... 71
Проверка держателя огнетушителя, кожуха
и крышки .................................................................. 71
Проверка уровня топлива ........................................ 65
Проверка топливной системы ................................. 65
Проверка капота ....................................................... 72

107

Алфавитный указатель

Проверка корпуса и палубы .................................... 71
Проверка впускной решетки ................................... 71
Проверка многофункционального
информационного центра ....................................... 72
Проверки до спуска ................................................. 65
Проверки после спуска ............................................ 72
Проверка системы регулировки дифферента (QSTS) ...68
Проверка пульта дистанционного управления ....... 70
Проверка аварийного оборудования ...................... 71
Проверка системы переключения передач ............ 69
Проверка системы рулевого управления ............... 67
Проверка кормовых сливных пробок ..................... 71
Проверка переключателей ...................................... 70
Проверка рычага дроссельной заслонки ............... 69
Проверка водоотделителя ....................................... 65
Пульт дистанционного управления ......................... 25
Пуск гидроцикла с прицепа ..................................... 83


Р

Работа на пониженных оборотах ............................ 34
Расположение основных узлов ............................... 21
Рекомендованное оборудование ............................ 14
Режимы работы гидроцикла ................................... 34
Режим малого газа .................................................. 35
Рычаг регулировки положения рулевой колонки  . 29
Рукоятка дроссельной заслонки ............................. 28

С

Серийный номер двигателя ....................................... 1
Сигнальная лампа перегрева двигателя ................. 45
Сигнальная лампа уровня топлива ......................... 44
Сигнальная лампа давления масла ......................... 45
Сиденье ..................................................................... 47
Система безопасности Yamaha................................ 26
Система регулировки дифферента (QSTS) ............ 32
Система рулевого управления ................................ 28
Система переключения передач.............................. 31
Слив воды из трюма ................................................ 59
Слив воды на суше ................................................... 59
Слив воды в плавании ............................................. 60
Смазка ....................................................................... 90
Демонтаж и установка крышки двигателя ............. 94
Спуск на воду и старт из дока ................................. 83
Счетчик часов/вольтметр ......................................... 43
Список необходимых проверок .............................. 63
Спуск гидроцикла на воду ....................................... 74

Т

Таблица периодического обслуживания ................ 94
Таблица поиска и устранения неисправностей ...... 97
Техническое обслуживание и регулировка ............ 92
Топливо ..................................................................... 56
Требования к водителю ........................................... 12
Требования к моторному маслу .............................. 58
Требования к топливу .............................................. 58
Требования к водителю ........................................... 12
Требования к пользователю .................................... 10

У

Указатель уровня топлива ....................................... 44
Управление гидроциклом ............................ 25, 73, 75
Управление в местах скопления водорослей ......... 84
Управление гидроциклом на нейтральной
передаче или при движении задним ходом ........... 78
Устранение неисправностей .................................... 97
Уход после использования ................................ 85, 86

Ф

Функции гидроцикла ............................................... 31

Ц

Цифровой спидометр .............................................. 40

Х

Характеристики гидроцикла .................................... 15

Ч

Чистка гидроцикла ............................................. 89, 90
Чистка впускной решетки и винта ........................ 100
Что делать, если гидроцикл перевернулся ............ 83
Что делать, если вы оставляете гидроцикл ........... 75
Что делать, если гидроцикл затонул .................... 105
