Задняя лампа - автомат стоп-сигнала мотоцикла PANNONIA типа TL250/F TL250/D TL250/B

Задняя лампа и стоп-сигнал больших размеров из пластмассы в одинаковой степени обеспечивают хорошее освещение номерной дощечки, заднего красного сигнала и интенсивного стоп-сигнала. Осветительная арматура из пластмассы имеет три цвета. Нижняя часть белая, средняя часть рубиново-красная и верхняя сигнальная часть имеет оранжевый цвет.

Освещение номерной дощечки осуществляется одной лампой 6 в 3 вт. Освещение стоп-сигнала обеспечивается одной лампой 6 в 5 вт. Стоп-сигнал помещен таким образом, что при торможении через оранжевую арматуру светит вверх и в момент торможения большим светом освещает всю заднюю часть мотоцикла. Преимуществом этого является то, что при торможении возникающи интенсивно сильный свет не ослепит едущего за мотоциклом водителя средства сообщения

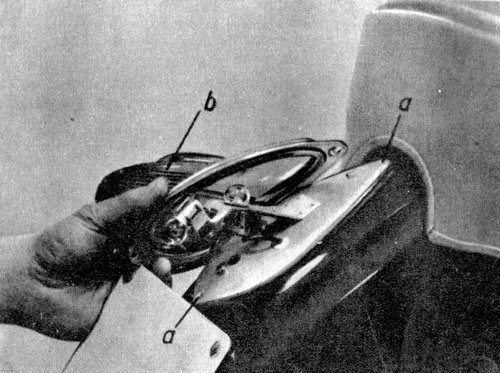

При смене и очистке лампы (рис. 19/а) из отверстий вывинчивается 2 болта, после чего пластмассовую коробку (b) можно легко снять указанным на рис. способом. Органической частью задней лампы со стоп-сигналом является автомат (рис. 9, обозначение 18/а), который помещается на правой стороне мотоцикла над задней частью корпуса двигателя, и соединен с тормозным рычагом пружинной.

Рис. 19. Задняя лампа

Натяжной болт цепи - соответствующее установление цепи осуществляется движением болта, о котором будет говориться в дальнейшем.
