Установление балансира - Натяжение цепи мотоцикла PANNONIA типа TL250/F TL250/D TL250/B

Установление цепи мотоцикла «Паннония 250 см3» осуществляется центрально и одновременно с установлением цепи нет необходимости в отдельном установлении заднего колеса.

Установление осуществляется следующим образом :

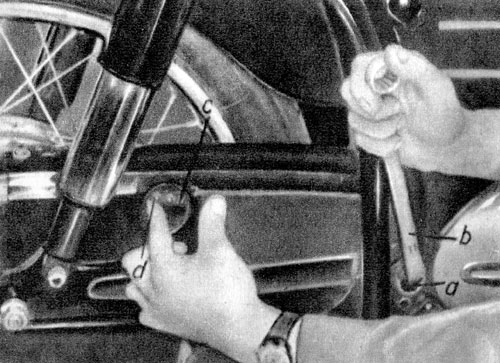

После ослабления гайки балансира на ключевое отверстие (рис. 18, обозначение а) болта положим торцевой или гаечный ключ (18/b), после, чего отстраняется запорная пробка и пальцами (18/с, d) проверяется ослабление цепи. Ключ поворачивается до тех пор, пока эксцентр всю заднюю качающуюся часть в желаемом направлении двигает до того, пока шатание цепи вверх и вниз не превышает всего 20 мм, при загрузке одного лица.

Рис. 18. Установление цепи

После достижения желаемой ступени установления натяжной болт цепи поддерживается всегда до тех пор, пока стопорная гайка, находящаяся на противоположной стороне, не натягивается. После совершения регулировки запорная резиновая пробка устанавливается обратно на свое место в смотровое отверстие.
