Особенности газовой сварки различных материалов‌

Газовая сварка может быть применена для сваривания различных материалов.
Сварка легированной стали. В ее состав входят титан, молибден, хром, никель и др. От присутствия тех или иных легирующих компонентов зависят особенности газовой сварки этого материала.
Горючим газом для хромоникелевой стали является ацетилен (заменитель использовать нельзя). Сварка осуществляется с обязательным применением специальных флюсов. Толщина изделий может быть не более 2 мм. Готовое изделие следует подвергнуть термической обработке.
Поскольку хромистая сталь подвержена закалке на воздухе, что чревато образованием трещин, при сварке необходимо замедлить остывание сварного шва, для чего готовое изделие продолжают нагревать после
завершения сварки.
Высокохромистую сталь не рекомендуют сваривать газовой сваркой, поскольку из-за содержания хрома (более 15 %) усиливается зернистость сварного шва.
Сталь, содержащую молибден, как и хромистую, советуют нагревать перед сваркой (до 300 °C) и после ее окончания.
Особенности газовой сварки легированной стали представлены в табл. 43.

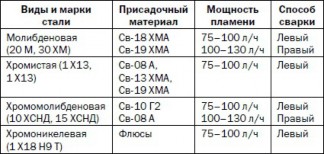

Таблица 43. РЕКОМЕНДАЦИИ ПО
ГАЗОВОЙ СВАРКЕ ЛЕГИРОВАННОЙ СТАЛИ

Сварка углеродистой стали имеет свои
особенности, в частности высокоуглеродистую сталь газовой сварке не подвергают. При сварке среднеуглеродистой стали важно в точности придерживаться температурного режима, а в качестве горючего газа используется только ацетилен. Для газовой сварки низкоуглеродистой стали толщиной до 5 мм флюсы не применяют; используют смесь ацетилена с кислородом; готовое изделие проковывают и постепенно охлаждают; содержание углерода в применяемых присадках должно быть меньше, чем в основном металле.
Режимы газовой сварки данного материала наглядно представлены в табл. 44.

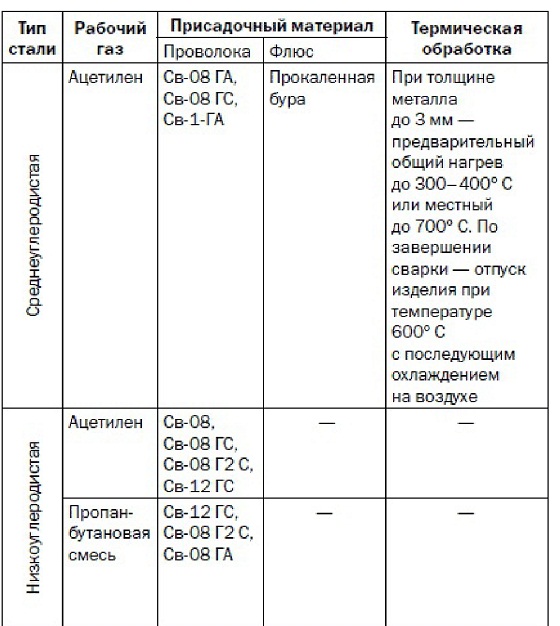

Таблица 44. ПРИМЕРНЫЕ РЕЖИМЫ ДЛЯ
ГАЗОВОЙ СВАРКИ УГЛЕРОДИСТЫХ СТАЛЕЙ

содержание .. 30 31 32 33 34 35 36 37 38 39 40 ..
