Специальное оборудование для газовой сварки

Для осуществления газовой сварки необходимо специальное оборудование.
Ацетиленовый генератор, предназначенный для получения ацетилена в процессе взаимодействия карбида кальция с водой. Согласно ГОСТу 5190-78 такие устройства различаются по следующим параметрам:
давление получаемого газа (генераторы низкого и среднего давления – до 0,02 МПа и 0,02-0,15 МПа соответственно);
способ установки (стационарные и передвижные);
производительность (стационарные – 5, 10, 20, 40, 80, 160, 320 или 640 м3/ч, а
передвижные – 1,25 и 3 м3/ч). Чаще всего используют генераторы производительностью 1,25 м3/ч;
характер взаимодействия карбида с водой. Различаются генератора типов КК («карбид в воду»), ВК («вода на карбид»), К (контактный), ВВ («вытеснение воды»), ВК + ВВ (комбинированный).
Независимо от системы функционирования все генераторы состоят из газообразователя, газосборника, предохранительного затвора и автомата для регулировки вырабатываемого ацетилена. В качестве примера можно привести ацетиленовый генератор ГВР-1,25 М, конструкция которого представлена на рис. 87.

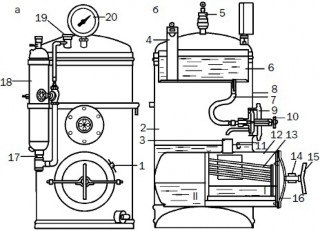

Рис. 87. Устройство ГВР-1,25 М: а – общий вид; б – устройство в разрезе: 1 – контрольный кран; 2 – газовое пространство; 3

• воронка; 4 – горловина; 5 – предохранительный клапан; 6 – бачок; 7 – трубка; 8 – корпус; 9 – мембранный регулятор; 10 – маховичок; 11 – контрольный кран; 12 – реторта; 13 – загрузочная корзина; 14 – траверсы; 15 – винт; 16 – крышка; 17 – обратный клапан; 18 – предохранительный

затвор; 19 – предохранительная мембрана; 20 – манометр

Технические характеристики передвижных ацетиленовых генераторов наиболее распространенных марок представлены в табл. 37.

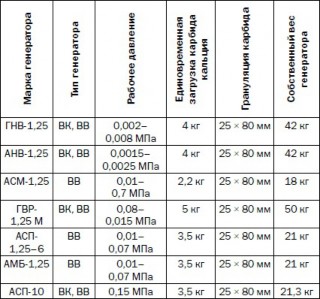

Таблица 37. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

НЕКОТОРЫХ ПЕРЕДВИЖНЫХ АЦЕТИЛЕНОВЫХ ГЕНЕРАТОРОВ ПРОИЗВОДИТЕЛЬНОСТЬЮ

1. Предохранительные затворы, устанавливаемые на ацетиленовые генераторы для предупреждения обратного удара, возникающего при попадании в трубопроводы и шланги, через которые поступают горючие газы, взрывной волны и пламени. Если это

   происходит с высокой скоростью, то удар может дойти до генератора и вызвать его взрыв.



   Предохранительные затворы бывают сухими и жидкостными (обычно водяными) (рис. 88). Последние распространены в большей степени.

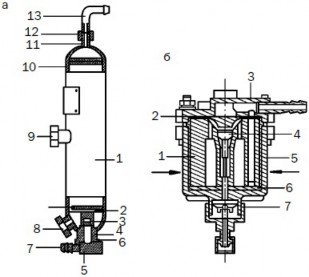

   Рис. 88. Предохранительные затворы: а –

   жидкостного типа ЗСГ-1,25-4: 1 – корпус; 2 – колпачок обратного клапана; 3 – гуммированный клапан; 4 – корпус обратного клапана; 5 – сетка; 6 – пробка для слива воды из обратного клапана; 7 – ниппель для ввода ацетилена в затвор; 8 – пробка; 9 – контрольная пробка; 10 – пламяпреградитель;

   11 – штуцер; 12 – накидная гайка; 13 – ниппель; б – сухого типа ЗСН-1,25: 1 – корпус;

   2 – мембрана; 3 – крышка; 4 – отсечный сферический клапан; 5 – стакан; 6 – уплотнитель; 7 – обратный клапан




   Для генераторов низкого давления предназначены затворы открытого типа, для генераторов среднего давления – закрытого типа. Принцип действия такого устройства заключается в том, что взрывная волна и пламя, не доходя до потока горючего газа, либо стравливаются в атмосферу, либо гасятся внутри затвора.

2. Баллоны для сжатых газов. Принципиальное отличие баллонов для

ацетилена от баллонов для других горючих газов состоит в том, что этот газ содержится в ацетилен-ацетоновом растворе, поглощенном специальной пористой массой (активированным углем марки БАУ-А (ГОСТ 6217-74)), которой и заполнен весь баллон. Это позволяет безопасно хранить, транспортировать и использовать ацетилен. Сейчас все чаще применяют литую пористую массу на основе силикатов.

Вентиль для баллона под ацетилен сделан из стали и выдерживает давление 25 кгс/см2. Маховик у него отсутствует (с ним нельзя было бы надеть присоединительный хомут с натяжным винтом). Для открывания и закрывания вентиля используется специальный ключ, надевающийся на шпиндель. На седле в корпусе вентиля имеется эбонитовый уплотнитель, который открывает и блокирует выход ацетилена.

Баллоны для ацетилена бывают разного объема, но, как правило, используют баллоны емкостью 40 л (5,5 м3 ацетилена, с пористой

массой – 7 м3).

Баллон для пропан-бутановой смеси сваривается из листовой стали толщиной 3 мм и имеет один продольный и два кольцевых шва. Сверху приварена горловина, внизу – башмак, обеспечивающий устойчивость. Баллон заполняется смесью примерно на 85 %.

Вентиль для пропанового баллона изготовлен из стали и, в отличие от других конструкций, имеет запорное устройство в виде мембраны, выполненной из пружинной стали. Если стоит неметаллический уплотнитель, то вся шпиндельная система вентиля уплотняется ниппелем.

Кислородный баллон – это цилиндр с выпуклым днищем и сферической горловиной, в которой имеется сквозное отверстие с конической резьбой, куда вкручивается запорный вентиль. Производятся баллоны малой (до 12 л) и средней (12–40 л) вместимости с условным давлением 200 кгс/ м2.

Корпус кислородного вентиля сделан из латуни. Его герметичность обеспечивают сальник и прокладка (сейчас чаще всего используют капроновую).

Основные характеристики баллонов для горючих и сжатых газов представлены в табл. 38.

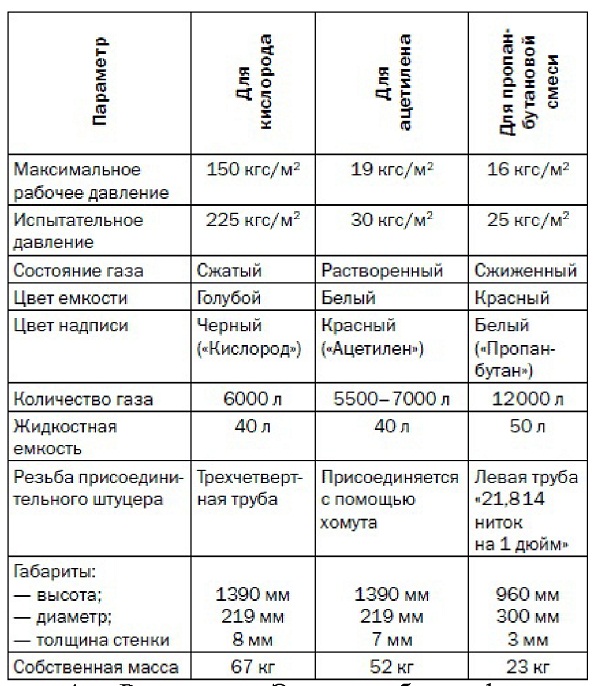

Таблица 38. ОСНОВНЫЕ

ХАРАКТЕРИСТИКИ БАЛЛОНОВ ПОД ГОРЮЧИЕ И СЖАТЫЕ ГАЗЫ
