СХЕМА ВКЛЮЧЕНИЯ КОНТАКТОРОВ ПАССАЖИРСКОГО ЛИФТА ГРУЗОПОДЪЕМНОСТЬЮ 320 КГ И СКОРОСТЬЮ ДВИЖЕНИЯ 0,71 М/С

СХЕМА ВКЛЮЧЕНИЯ КОНТАКТОРОВ ПАССАЖИРСКОГО ЛИФТА ГРУЗОПОДЪЕМНОСТЬЮ 320 КГ И СКОРОСТЬЮ ДВИЖЕНИЯ 0,71 М/С

Схема включения контакторов направления «Вверх» КВ и «Вниз» КН (см. рис. 2.7) дополнена катушками контакторов большой скорости КБ и малой скорости КМ (рис. 3.8). В цепи контактора КБ включен размыкающий блокировочный контакт КМ, в цепи КМ — блок-контакт размыкающий КВ. Это — электрическая блокировка против одновременного включения обоих контакторов.

В цепи контактора КБ есть размыкающий контакт РОД, который не позволяет включить КБ, если сработало реле открывания дверей, т. е. если дверь начала открываться.

Напряжение на контактор малой скорости КМ и реле движения РД подает блок-контакт КВ или КН от клеммы 201Л; последняя соединена с клеммой 241 через последовательно включенные блокировочные контакты дверей кабины ДК, дверных замков Д31, Д32 и дверей шахты ДШ всех этажей (на рис. 3.8 показаны контакты только первого этажа).

Реле контроля дверей РКД подключено к клемме 249. Оно включается, если замкнуты все блокировочные контакты ДШ, ДЗ, ДК и контакты предохранительных устройств (через последние напряжение от провода 101 поступает на клемму 241). Расположение клемм 241, 249, 201А соответствует типовой схеме

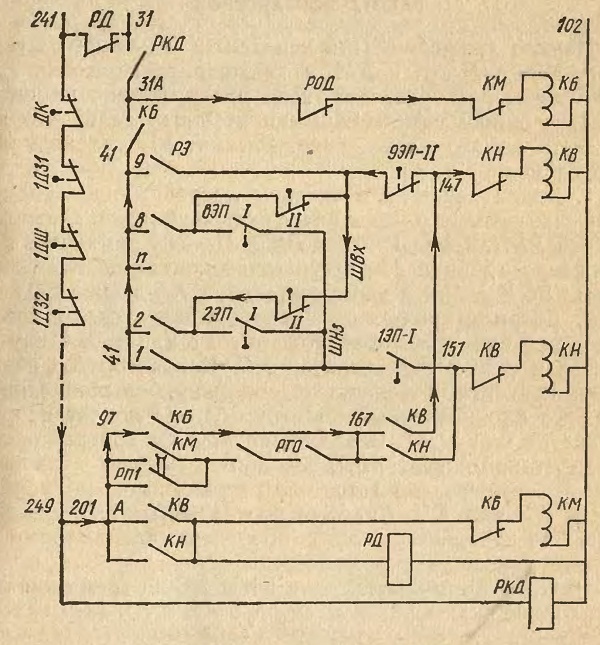

Рис. 3.8. Схема включения контакторов
