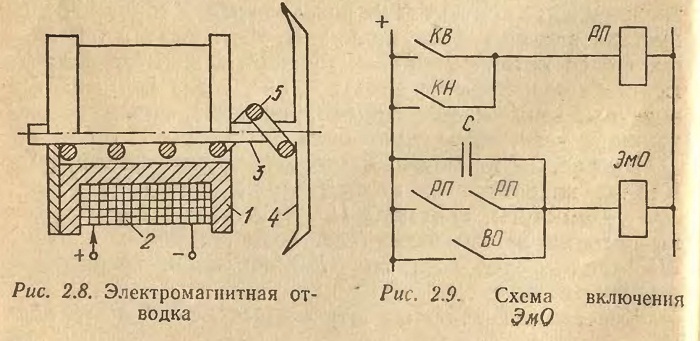

Электромагнитная отводка ЭмО (рис. 2.8) запирает замок шахтной двери грузовых и пассажирских лифтов, не имеющих автоматического привода дверей. Она состоит из электромагнита, на сердечнике 1 которого

расположена катушка 2. Подвижный якорь 3 с лыжей 4

выдвинут из сердечника пружиной 5. Предположим, кабина находится на первом этаже. Катушка ЭмО обесточена, и якорь нажимает лыжей на ролик замка шахтной двери. Эту дверь можно открыть. Па всех остальных этажах двери заперты.

Но вот включился контактор КВ или КН. Блок-контакт КВ (или КН) подает напряжение на реле пуска РП (рис. 2.9), а контакт последнего — на катушку ЭмО. Якорь 3 втянулся, сжав пружину (см. рис. 2.8). Теперь все двери шахты заперты, открыть их невозможно.

Когда кабина придет на этаж и выключится контактор КВ (или КН)У реле пуска РП разомкнет свои контакты в цепи катушки ЭмО. Якорь под действием пружины поднимет защелку замка шахтной двери — дверь можно открыть.

Для более надежной работы магнитную отводку включают два последовательно соединенных контакта РП, зашунтированпых конденсатором С. Выключателем отводки ВО, установленным в машинном помещении, можно включить ЭмО при наладке или ревизии; ее катушка рассчитана на 110 В.
