ЭТАЖНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПАССАЖИРСКОГО ЛИФТА С ОДНОСКОРОСТНЫМ АСИНХРОННЫМ ДВИГАТЕЛЕМ

В шахте на уровне каждого этажа установлены этажные переключатели ЭП. В корпусе этажного переключателя закреплены два прямоходовых выключателя; каждый из них имеет один размыкающий и один замыкающий контакты, на которые через коромысло воздействует поворотный рычаг; последний может занимать три фиксированных положения: правое, среднее, левое.

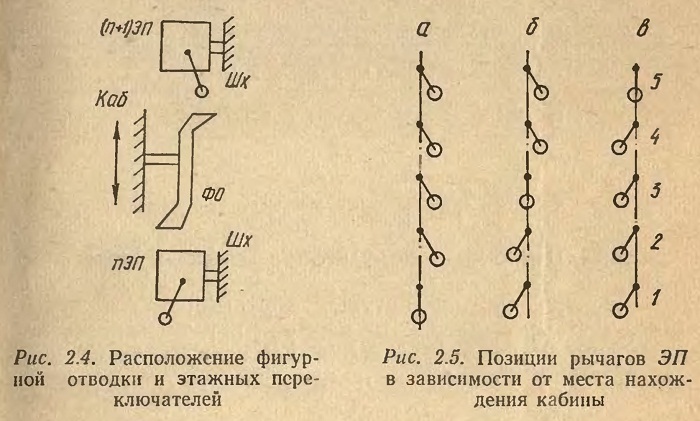

На кабине укреплена специальная фигурная отводка ФО. При движении кабины, когда ролик ЭП проходит по раствору фигурной отводки, рычаг переводится из одного положения в другое. На рис. 2.4 кабина показана между этажами. Рычаг нижнего, например 2ЭП, повернут влево, а соседнего верхнего, ЗЭП — вправо. Когда кабина проходит мимо этажа, рычаг ЭП занимает среднее положение.

Например, здание имеет 5 этажей. Кабина лифта находится на первом этаже; рычаг 1ЭП в среднем положении, все остальные повернуты вправо (рис. 2.5, а). Но вот кабина пришла на 3-й этаж (рис. 2.5, б), фигурная отводка перевела рычаги 1ЭП и 2ЭП влево, а рычаг ЗЭП занял среднее положение. Когда кабина придет на 5-й этаж, рычаг 5ЭП займет среднее положение, а все остальные будут повернуты влево (рис. 2.5, в).

Поворотный рычаг управляет работой контактов ЭП. Если рычаг этажного переключателя повернут влево, замкнут его контакт 1, вправо — замкнут контакт 11. В среднем положении рычага разомкнуты оба контакта. Состояние контактов ЭП дано в специальной таблице-диаграмме (табл. 1).

Контакты III и IV ЭП используют в лифтах с автоматическим приводом дверей.

Этажный переключатель и фигурная отводка образуют селектор — устройство, которое выбирает направление движения кабины и останавливает ее на заданном этаже,

Табл. I. Диаграмма работы этажного переключателя

Примечание, «х» — контакт замкнут, «—»—разомкнут.
